Talis C
33102000
Montageanleitung

22

3
6
7
3
1
1.1
5
10
2
4
8
9
6a
Installationskitt
mastic d’installation
plumbing mastic
mastice d’installazione
masilla
kit
kitt
mástique
Kit instalatorski
水管胶泥
(not included!)

4
Deutsch
Achtung! Die Armatur muss nach den gülti-
gen Normen montiert, gespült und geprüft
werden.

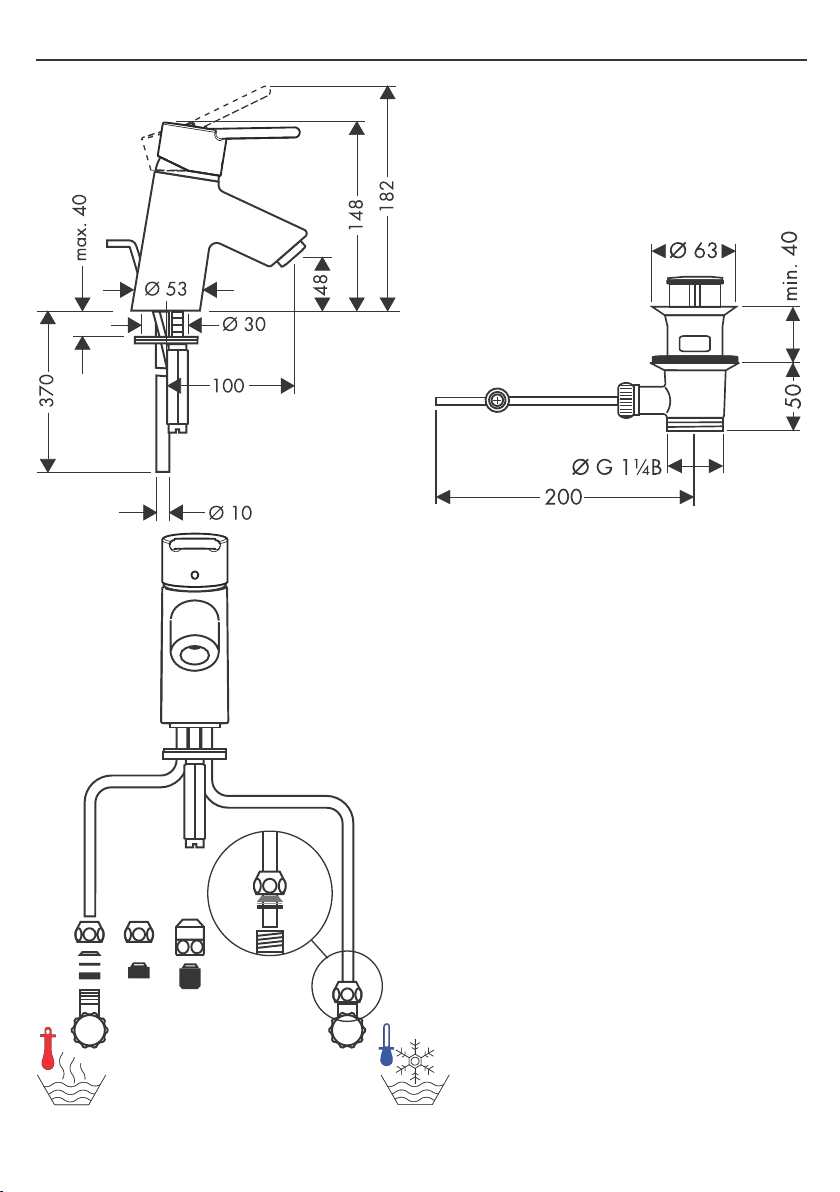

Montage
1. Zulaufleitungen fachgerecht durchspülen.
2. Armatur mit Zwischenlage in Waschtisch ein-
setzen.
3. Unterlagscheibe und Befestigungsscheibe über
die Anschlußrohre und Gewindestift schieben
und mit Mutter festziehen.
4. Anschlußrohre an Eckventile anschließen,
kalt rechts - warm links.
5. Zugstange mit Ablaufventil verbinden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Bedienung
Durch Anheben des Griffes wird der Mischer
geöffnet.
Schwenkung nach links = warmes Wasser,
Schwenkung nach rechts = kaltes Wasser.
Technische Daten
Armatur serienmässig mit Waterdimmer
(Durchflussbegrenzer)
Durchflussleistung mit Waterdimmer.: 7 l/min 3 bar
Durchflussleistung ohne Waterdimmer.: 14 l/min 3 bar
Betriebsdruck: max. 10 bar
Empfohlener Betriebsdruck: 1 - 5 bar
Prüfdruck: 16 bar
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Prüfzeichen: beantragt
Hansgrohe Einhandmischer können in Verbindung
mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden wenn der
Fließdruck mindestens 1,5 bar beträgt.
Bei Problemen mit dem Durchlauferhitzer oder
wenn mehr Wasserdurchsatz gewünscht wird,
kann der Durchflußbegrenzer (6a), der hinter
dem Luftsprudler sitzt entfernt werden.
Einhandmischer mit Warmwasserbegrenzung,
Justierung siehe Seite 14.
In Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.

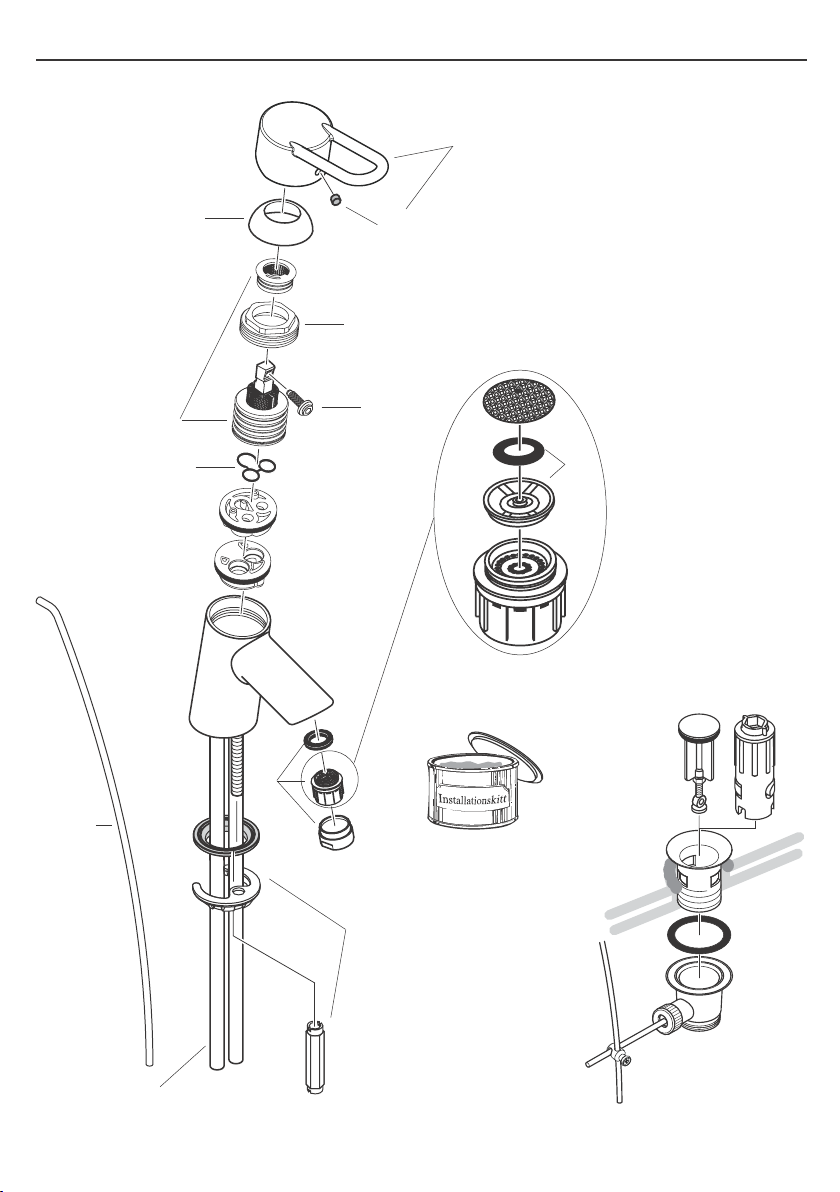

Serviceteile (siehe Seite 3)
1 Griff 33092000
1.1 Griffstopfen 96338000
2 Kappe 94192000
3 Mutter 94194000
4 Kartusche kpl. 92730000
5 Dichtung 95008000
6 Luftsprudler kpl. 13912000
7 Schaftbefestigung kpl. 96016000
8 Anschlußrohr 450 mm 96639000
9 Zugstange 96657000
10 Sicherungsschraube 96059000
11 Kugelgelenk 92036000
Sonderzubehör
X Montageschlüssel Set 58085000
(nicht im Lieferumfang enthalten)

5
Français
Attention! La robinetterie doit être instal-
lée, rincée et contrôlée conformément aux
normes valables.
Montage
1. Purger les conduites d'alimentation.
2. Placer le mitigeur avec le joint caoutchouc sur
le lavabo.
3. Mettre en place le disque métallique avec le
disque caoutchouc et serrer l’écrou.
4. Brancher les tubes d’alimentation. Branchement
recommandé par robinet d’arrêt et d’équerre
ou par raccord avec bague de serrage en
laiton et joint d’étanchéité. L’eau chaude à
gauche, l’eau froide à droite.
5. Fixer la tirette.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions de service
En levant ou appuyant l'étrier de commande on
actionne l'ouverture ou la fermeture du mitigeur.
Tournant sur la droite = eau froide,
tournant sur la gauge = eau chaude.
Informations techniques
Cette robinetterie est en série equipée d’un
waterdimmer (limiteur de débit)
Débit avec waterdimmer à 3 bars: 7 l/min
Débit con waterdimmer à 3 bars: 14 l/min
Pression de service autorisée: max. 10 bars
Pression de service conseillée: 1 - 5 bars
Pression maximum de contrôle: 16 bars
Température max. d'eau chaude: 80° C
Température recommandée: 65° C
Les mitigeurs monocommandes Hansgrohe fonc-
tionnent également en association à des chauffe-
eau à commande hydraulique ou thermique à
condition que la pression soit au minimum de 1,5
bars.
Enlevez le limiteur de débit (6a) situé derrière le
mousseur si le mitigeur est alimenté par chauffe-
eau instantane ou si l'on désire plus de débit.
Mitigeur avec limitation de la température: pour le
réglrage voir page 13.
Une limitation de la température n'est pas
nécessaire quand le mitigeur est alimenté par un
chauffe-eau instantané.
Pièces détachées (voir pages 3)
1 poignée 33092000
1.1 cache vis 96338000
2 capot sphérique 94192000
3 écrou á six pans 94194000
4 cartouche cpl. 92730000
5 joint 95008000
6 mousseur 13912000
7 fixation cpl. 96016000
8 tube d’alimentation 450 mm 96639000
9 tirette 96657000
10 vis 96059000
11 rotule 92036000
Accessoires en option
X clé de montage 58085000
(non inclus dans la livraison)

6
English
Attention! The fitting must be installed,
flushed and tested after the valid norms.
Assembly
1. Flush through the supply pipes.
2. Place the mixer including the sealing washer in
position on the basin.
3. Slip the fixation piece including the washer
over the threaded pin and tighten the nut.
4. Connect the supply pipes to the angle valves;
cold right - hot left.
5. Connect the pull rod to the pop-up waste.
Large differences in pressure between the hot and
cold water supply must be balanced.
Operation
The mixer is activated by lifting the lever handle.
Move to the left = hot water,
move to the right = cold water.
Technical Data
This mixer series-produced with waterdim-
mer (flow limiter)
Rate of flow with waterdimmer: 7 l/min 3 bars
Rate of flow without waterdimmer: 14l/min 3
bars
Operating pressure: max. 10 bars
Recommended operating pressure: 1 - 5 bars
Test pressure: 16 bars
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Hansgrohe single lever mixers can be used
together with hydraulically and thermically con-
trolled continuous flow heaters if the flow pres-
sure is at least 1.5 bars.
If the continuous flow heater makes any prob-
lems or there comes not enough water, the flow
limiter (6a) located behind the mousseur must be
removed.
To adjust the hot water limiter on single lever mix-
ers, please see page 13.
No adjustment is necessary when using a con-
tinuous flow water heater.
Spare parts (see page 3)
1 handle 33092000
1.1 screw cover 96338000
2 flange 94192000
3 nut 94194000
4 cartridge, assy 92730000
5 seal 95008000
6 aerator cpl. 13912000
7 fixing set 96016000
8 supply pipe 450 mm 96639000
9 pull rod 96657000
10 locking screw for handle 96059000
11 ball joint 92036000
Special accessories
X special tool set 58085000
(not part of delivery)

7
Italiano
Attenzione! La rubinetteria deve essere
installata, pulita e testata secondo le
istruzioni riportate.
Montaggio
1. Collegare le uscite principali.
2. Inserire il rubinetto con spessore nel sanitario.
3. Spingere la rosetta scorrevole e la rosetta di
appoggio sopra i tubi ed avvitare i dadi.
4. Collegare i tubi collegamento alle valvole ad
angolo.
Freddo a destra - caldo a sinistra.
5. Collegare la barra di trazione alle valvola di
scarico.
Attenzione!
Compensare le differenze di pressione tra i colle-
gamenti dell'acqua fredda e dell'acqua calda.
Procedura
Il miscelatore é azionato dal sollevamento della
leva
Girando a sinistra = acqua calda,
Girando a destra = acqua fredda.
Dati tecnici
Questo miscelatore è dotato di serie del
Waterdim (limitatore di flusso).
Potenza di erogaz. con waterdimmer: 7 l/min 3 bar
Potenza di erogaz. senza waterdimmer:14/min 3 bar
Pressione d'uso: max. 10 bar
Pressione d'uso consigliata: 1 - 5 bar
Pressione di prova: 16 bar
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione di
flusso è almeno di 1,5 bar.
Nel caso di problemi con lo scalda-acqua
oppure nel caso si desiderasse più erogazione,
si può eliminare il limitatore di portata (6a) dietro
la valvola di aerazione.
Regolazione del limitatore di erogazione di acqua
calde dei miscelatori monocomando, vedere pagi-
na 13.
In combinazione con le caldaie istantanee, il
limitatore di erogazione di acqua calda non è
necessario.
Parti di ricambio (vedi pagg. 3)
1 manopola 33092000
1.1 tappino 96338000
2 cappuccio 94192000
3 ghiera di fissaggio 94194000
4 cartuccia completa 92730000
5 guarnizione 95008000
6 rompigetto compl. 13912000
7 set di fissaggio completo 96016000
8 tubi collegamento 450 mm 96639000
9 asta salterello 96657000
10 avvitare di sicurezza 96059000
11 snodo sferico 92036000
Accessori speciali
X chiave per montaggio 58085000
(non compreso nel volume di fornitura)

8
Español
Atención! El grifo tiene que ser instalado,
probado y testado, según las normas en
vigor.
Montaje
1. Purgar las tuberías de afluencia.
2. Colocar la grifería en el lavabo junto con el ele-
mento intermedio de goma.
3. Ponar el anillo de deslizamiento y la arandela
metallica sobre la pieza roscada y apretar la
tuerca.
4. Empalmar los tubos de unión con las llaves de
escuadra.
Frío hacia la derecha, caliente hacia la izquierda.
5. Unir el tirador con la válvula automática.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Manejo
El mezclador se abre levantando la manecilla hacia
arriba.
Giro hacia la izquierda = agua caliente,
giro hacia la derecha = agua fría.
Datos técnicos
Grifo con recuctor de caudal de serie „Wa-
terdimmer“.
Caudal máximo con waterdimmer: 7 l/min 3 bares
Caudal máximo sin waterdimmer: 14l/min 3 bares
Presión en servicio: max. 10 bares
Presión recomendada en servicio: 1 - 5 bares
Presión de prueba: 16 bares
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente:65° C
Los mezcladores Hansgrohe pueden ser utilizado
junto con calentadores continuos de agua que
sean manejados de manera hidráulica o térmica,
siempre que la presión del caudal ascienda a un
mínimo de 1,5 bares.
En caso de problemas con el calentador instantá-
neo o cuando se desen más caudal de agua
puede quitarse el limitador del caudal (6a), situ-
ado detrás del aireador.
Mezclador monomando con limitación del caudal
de agua caliente; ajuste ver pagina 13.
En combianción con calentadores instantáneos no
es necesario una limitación del caudal de agua
caliente.
Repuestos (ver página 3)
1 Mando 33092000
1.1 Tapón 96338000
2 Florón 94192000
3 Tuerca 94194000
4 Cartucho 92730000
5 Junta 95008000
6 Aireador completo 13912000
7 Set de fijación completo 96016000
8 Tubo 450mm 96639000
9 Tirador 96657000
10 Tornillo 96059000
11 Rótula 92036000
Opcional
X Llave de montaje 58085000
(no incluida en el volumen de suministro)

9
Nederlands
Let op! Leidingen doorspoelen volgens
Norm. De mengkraan vervolgens monte-
ren en controleren.
Montage
1. Toevoerleidingen vakkundig doorspoelen.
2. Kraan met afdichtingsring in de wastafel
monteren en schroeven aandraaien.
3. Aansluitpijpjes aan hoekstopkranen aanslu-
iten.
Links = warm water, rechts = koud water.
4. Trekstang aan de afvoerplug bevestigen.
Grote drukverschillen tussen de koud- en warm
wateraansluitingen dienen vermeden te worden.
Bediening
Door het bedienen van de beugelgreep wordt de
mengkraan geopend.
Naar links bewegen = warm water,
naar rechts = koud water.
Technische gegevens
Kraan met Waterdimmer (doorstroombe-
grenzer).
Doorstroomcapaciteit met waterdimmer:7 l/min (3 bar)
Doorstroomcap. zonder waterdimmer: 14 l/min(3bar)
Werkdruk: max. 10 bar
Aanbevolen werkdruk: 1 - 5 bar
Getest bij: 16 bar
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min. 1,5
bar bedraagt.
Bij problemen met doorstroomtoestellen of wan-
neer een grotere waterdoorstroom gewenst is,
kan men de doorstroombegrenzer (6a) die achter
de perlator is gemonteerd, eenvoudig verwij-
deren.
Eéngreepsmengkranen met warmwaterbegren-
zing, instelling zie blz. 13.
In kombinatie met geisers is een warmwaterbe-
grenzing niet noodzakelijk.
Service onderdelen (zie pag. 3)
1 greep 33092000
1.1 greepstop 96338000
2 afdekkap 94192000
3 moer 94194000
4 kardoes kompl. 92730000
5 dichting 95008000
6 mousseur kompl. 13912000
7 schachtbevestigingsset kompl. 96016000
8 aansluitpijpje 450mm 96639000
9 trekstang 96657000
10 borgschroef 96059000
11 kogelgewricht 92036000
Toebehoren
X afvoer montagesleutel 58085000
(Wordt niet meegeleverd)

10
Dansk
Bemærk! Ifølge gældende regler, skal
armaturet monteres, skylles igennem og
afprøves.
Montering
1. Spyl tilførselsledningene grundig.
2. Montér armaturet i håndvasken med mellem-
lagsskive.
3. Skyd glideskive og mellemlagsskive over
gevindstutsen og stram skruerne.
4. Kobbel tilførselsrørene til stopventilerne.
Koldt højre, varmt venstre.
5. 33101000 / 33121000: Montér løftop-stan-
gen til afløbsventilen.
Stor trykforskel mellem koldt og varmt vand bør
udjævnes.
Brugsanvisning
Ved at hæve bøjlegrebet åbnes for vandet.
Drejing til venstre = varmt vand,
drejing til højre = koldt vand.
Tekniske Data
Armaturet er forsynet med Waterdimmer
(gennemstrømningsbegrænser)
Gennemstrømnigskap. med waterdimmer:7 l/min 3 bar
Gennemstrømnigskap. uden waterdimmer:14 l/min 3 bar
Driftstryk: max. 10 bar
Anbefalet driftstryk: 1 - 5 bar
Prøvetryk: 16 bar
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Hansgrohe etgrebsarmaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk
på 1,5 BAR.
Ved problemer med gennemløbsvandvarmer eller
hvis der ønskes mere vandgennemstrømning, kan
gennemstrømningsbegrænseren (6a), der sidder i
perlatoren, fjernes.
Etgrebsarmaturer med varmtvandsbegrænsning,
justering se side 13.
I forbindelse med gennemstrømningsvandvarmer
er en varmtvandsbegrænsning ikke nødvendig.
Reservedeler (se s. 3)
1 Greb 33092000
1.1 Dækknap til greb 96338000
2 Dækroset 94192000
3 Møtrik 94194000
4 Indmad kpl. 92730000
5 Pakning 95008000
6 Perlator kpl. 13912000
7 Festedel kpl. 96016000
8 Kobberrør 450 mm 96639000
9 Løftop-stang 96657000
10 Skrue 96059000
11 Kugleled 92036000
Specialtilbehør
X Monteringsnøgle-sæt 58085000
(leveres ikke med etgrebsarmaturer)

11
Português
A misturadora deve ser instalada, purgada
e testada de acordo com as normas em
vigor!
Montagem
1. Purgar bem as tubagens de alimentação de
água.
2. Colocar a misturadora com o vedante no lava-
tório.
3. Enfiar os vedantes e a porca de aperto e apertar
as porcas.
4. Ligar os tubos de alimentação da misturadora
às torneiras de esquadria.
Fria à direita - quente à esquerda.
5. 33101000 / 33121000: Ligue a vareta à
alavanca da válvula automática.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Manuseamento
Levantar o manípulo para abrir a água.
Rodar para a esquerda = água quente, rodar
para a direita = água fria.
Dados Técnicos
Misturadoras produzidas em série com
Waterdimmer (limitador de caudal).
Caudal com waterdimmer: 7 l/min 3 bar
Caudal sem waterdimmer: 14 l/min 3
bar
Pressão de funcionamento: max. 10 bar
Pressão de func. recomendada: 1 - 5 bar
Pressão testada: 16 bar
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
As misturadoras monocomando Hansgrohe
podem ser utilizadas com esquentadores (de con-
trolo térmico ou hidráulico) desde que a pressão
de utilização seja, no minimo, de 1,5 bar.
Neste caso o limitador de caudal (6a) existente
por trás do emulsor deverá ser retirado.
Misturadora momocomando equipada com limi-
tador de temperatura (ver página 13).
Não se aplica quando são utilizados esquenta-
dores instantâneos.
Peças de substituição (ver página 3)
1 Manípulo 33092000
1.1 Tampa de parafuso 96338000
2 Espelho 94192000
3 Porca 94194000
4 Cartucho (completa) 92730000
5 Vedante 95008000
6 Emulsor 13912000
7 Porca de fixaçao compl. 96016000
8 Tubo 450 mm 96639000
9 Vareta 96657000
10 Parafuso 96059000
11 Emulsor rotativo 92036000
Acessórios especiais
X chave especial 58085000
(não vem incluído)

12
Polski
Uwaga! Armatura musi być zamontowa-
na, przepłukana i wypróbowana według
obowiązujących norm.
Montaż
1. Dokładnie przepłukać przewody
doprowadzające.
2. Wstawić armaturę z podkładką na zlewoz-
mywak.
3. Podkładkę i śrubę mocującą przełożyć przez
węże przyłączeniowe i trzpień gwintowany,
dokręcić nakrętką.
4. Podlaczyc weze do przylaczy katowych,
zimna prawa strona – ciepla lewa strona.
5. Podłączyć cięgło z odpływem.
Znaczne różnice ciśnieñ na dopływach ciepłej i
zimnej wody muszą zostaę wyrównane.
Obsługa
Przez skierowanie uchwytu mieszacza do góry
następuje jego uruchomienie.
Obrót uchwytu w lewo = woda gorąca.
Obrót uchwytu w prawo = woda zimna.
Dane techniczne
Armatura produkowana seryjnie z funk-
cja Waterdimmer (ogranicznik przeply-
wu).
Wydajność przepływu z
ogranicznikiem przepływu: 7 l/min 3 bar
Wydajność przepływu bez
ogranicznika przepływu: 14 l/min 3 bar
Ciśnienie max.: 10 bar
Ciśnienie zalecane: 1 - 5 bar
Ciśnienie próbne: 16 bar
Maksymalna temperatura
wody gorącej: 80° C
Zalecana temperatura wody gorącej: 65° C
Mieszacze jednouchwytowe Hansgrohe mogą
być stosowane w połączeniu z przepływowymi
podgrzewaczami wody, sterowanymi hydrau-
licznie i termicznie, jeśli ciśnienie wody wynosi
min. 1.5 bar.
W przypadku problemów z przepływowymi
podgrzewaczami wody lub jeśli chcemy uzyskać
większy przepływ wody można usunąć ogran-
icznik przepływu (6a) znajdujący się za perla-
torem.
Mieszacz jednouchwytowy z ograniczeniem
wody gorącej, justowanie - patrz str. 13.
W połączeniu z przepływowymi podgrzewac-
zami wody blokada wody gorącej nie jest
konieczna.
Części serwisowe (zobacz str. 3)
1 Uchwyt 33092000
1.1 Korek maskujący 96338000
2 Rozeta kulowa 94192000
3 Nakrętka 94194000
4 Wkład kpl. 92730000
5 Uszczelka 95008000
6 Napowietrzacz (perlator) 13912000
7 Mocowanie 96016000
8 Rurka przyłączeniowa 450 mm 96639000
9 Cięgło 96657000
10 Śruba bezpieczeństwa 96059000
11 Przegub kulowy 92036000
Wyposażenie dodatkowe
X Zestaw klucza montażowego 58085000
(nie dostarczany z produktem)

13
12
3 4
5 6
Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 3 bar
Limiteur d’eau chaude: Température d’eau chaude 60°C, Température d’eau froide 10°C, Pression dynamique 3 bar
hot water limiter: hot water temperature 60°C, cold water temperature 10°C, flow rate 3 bar
limitatore di acqua calda: temperatura dell’acqua calda 60°C, temperatura dell’acqua fredda 10°C, pressione 3 bar
limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinamica 3 bar
Warmwaterbegrenzing: Warmwatertemperatuur 60°C, Koudwatertemperatuur 10°C, Stroomdruck 3 atm
varmtvandsbegrænser: varmtvandstemperatur 60°C, koldtvandstemperatur 10°C, vandtryk 3 bar
Limitador de água quente: Temperatura da água quente 60°C, Temperatura da água fria 10°C, Pressão 3 bar.
Ograniczenie cieplej wody: temperatura cieplej wody 60°C, temperatura zimnej wody 10°C, cisnienie 3 bary.

14

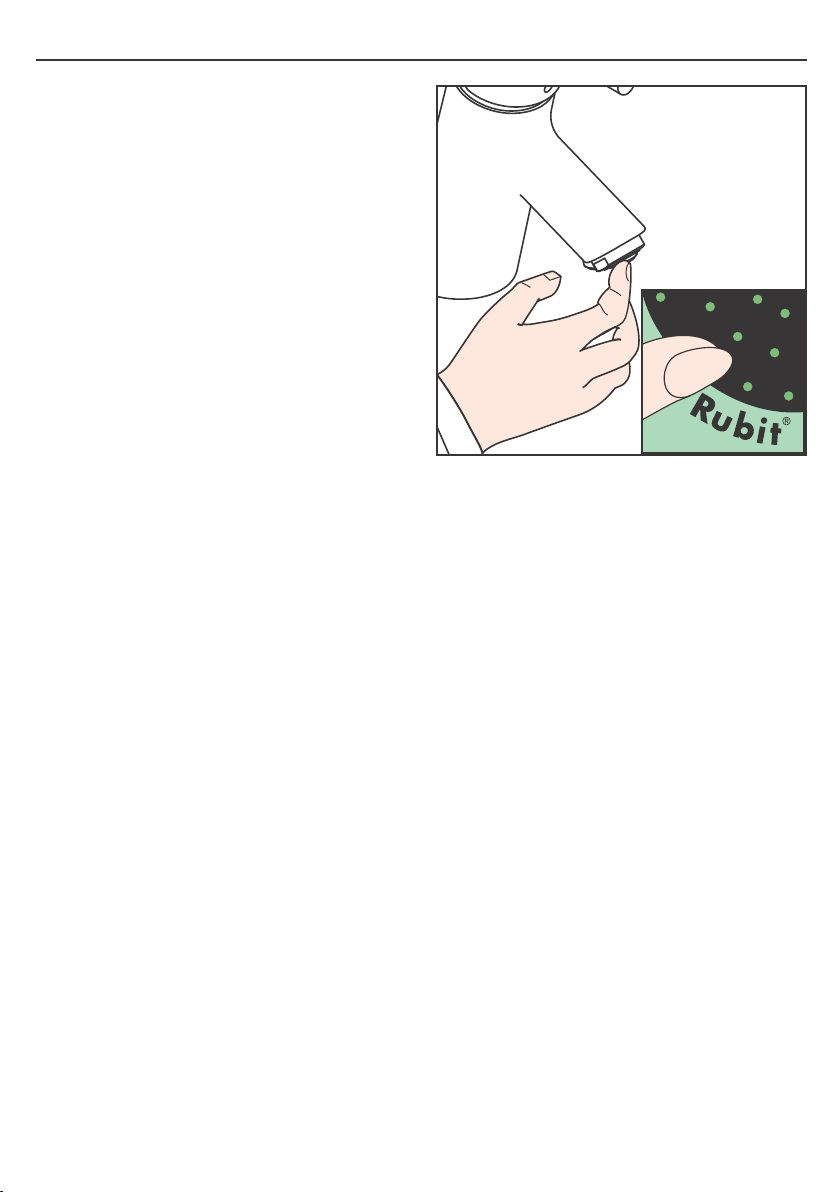

Mit Rubit, der manuellen Reinigungsfunktion kön-
nen die Strahlformer durch einfaches Rubbeln
vom Kalk befreit werden.
De plus, la pomme de douche est équipée de
Rubit, le système anticalcaire manuel. Les dépôts
de calcaire s’enlèvent en frottant avec un doigt
ou avec une éponge sur les ouvertures de jets
élastiques.
The Rubit cleaning function only needs a small
manual rubover to remove the lime scale from
the spray channels.
Con Rubit, la funzione anticalcare manuale, i
diffusori del getto possone essere liberati da cal-
care con un semplice strofinamento.
Rubit, la función de limpieza manual, permite
quitar la cal simplemente frotando los ejectores.
Met Rubit, de handmatige reinigingsfunktie, kun-
nen de straalopeningen door het met de hand
wegwrijven van kalk, gereinigd worden.
Med Rubit, den manuelle rengøringsfunktion kan
strålekanalerne let renses for kalk - der skal blot
gnubbes!
O sistema de limpeza Rubit requer apenas uma
ligeira passagem com a mão para remover os
depósitos de calcáreo dos jactos.
Funkcja Rubit wymaga jedynie delikatnego
potarcia dłonią, aby usunąć ewentualne osady
kamienia wapiennego.
Reinigung / Nettoyage / Cleaning / Pulitura / Reinigen / Limpiar/ Rengøring /
Limpeza / Czyszczenie

15

10/2004 9.05257.01
Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
