Hans Grohe Axor Uno 14855000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство
за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Magyar 15
Suomi 16
Svenska 17
Lietuviškai 18
Hrvatski 19
Türkçe 20
Română 21
Ελληνικά 22
Slovenski 23
Estonia 24
Latvian 25
Srpski 26
Norsk 27
БЪЛГАРСКИ 28
Shqip 29
30 
Uno
14855000
Uno
14850000

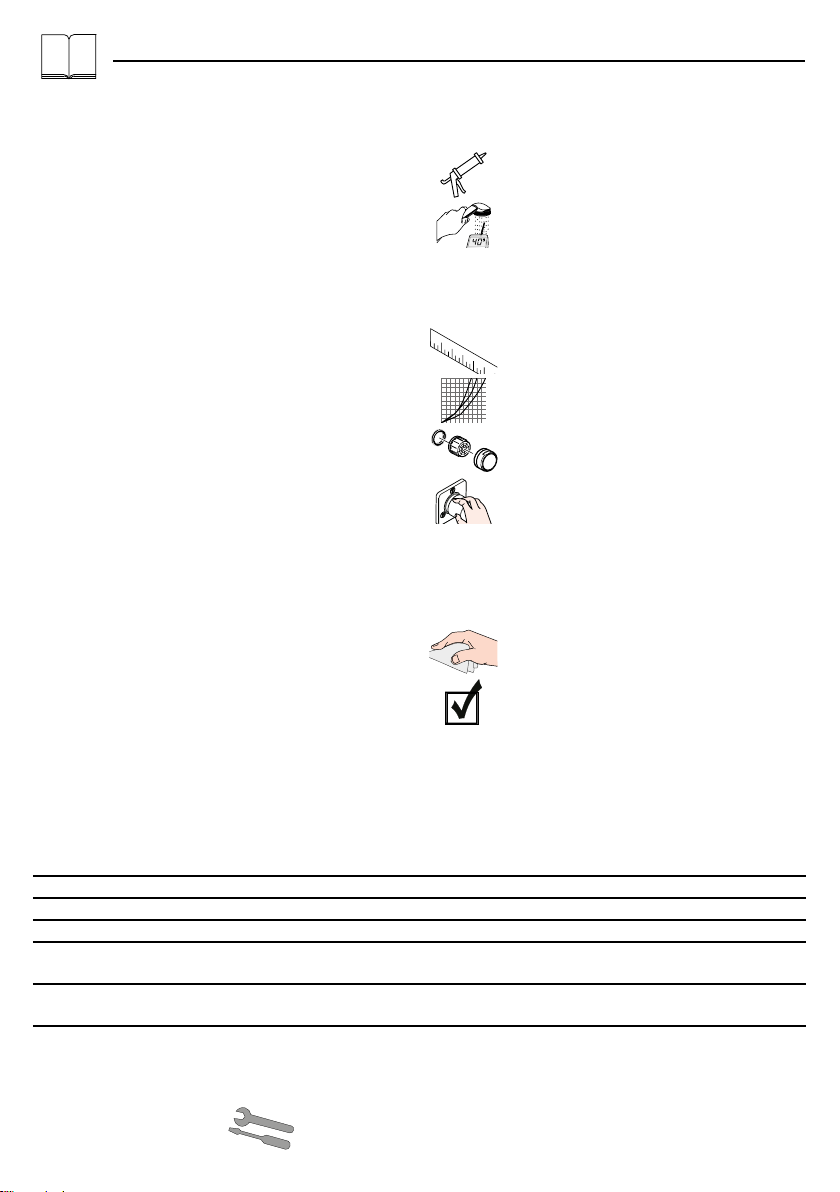

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
14855000: Nur Spül- oder Waschmaschinen die
das DVGW-Zeichen führen, dürfen ohne Zusatz-
sicherung an das Geräteanschlussventil ange-
schlossen werden. Wird kein Verbraucher an das
Geräteanschlussventil angeschlossen, muss dieses
abgestopft werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Serviceteile (siehe Seite 38)
Maße (siehe Seite 36)
Kein essigsäurehaltiges Silikon verwenden!
Bedienung (siehe Seite 37)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten hal-
ben Liter nicht als Trinkwasser zu verwenden.
Reinigung
siehe beiliegende Broschüre.
Symbolbeschreibung
Durchflussdiagramm
(siehe Seite 36)
Montage siehe Seite 31
Justierung (siehe Seite 35)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Störung Ursache Abhilfe
Wenig Wasser -Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft -Kartusche defekt -Kartusche austauschen
Wasseraustritt im Bereich des
Schwenkauslaufes
-O-Ring defekt -O-Ring austauschen
Wasseraustritt am Befestigungsschaft -O-Ring am Anschlussschlauch defekt -O-Ring austauschen
Zu niedrige Warmwassertemperatur -Warmwasserbegrenzung falsch
eingestellt
-Warmwasserbegrenzung einstellen
2
Prüfzeichen (siehe Seite 40)

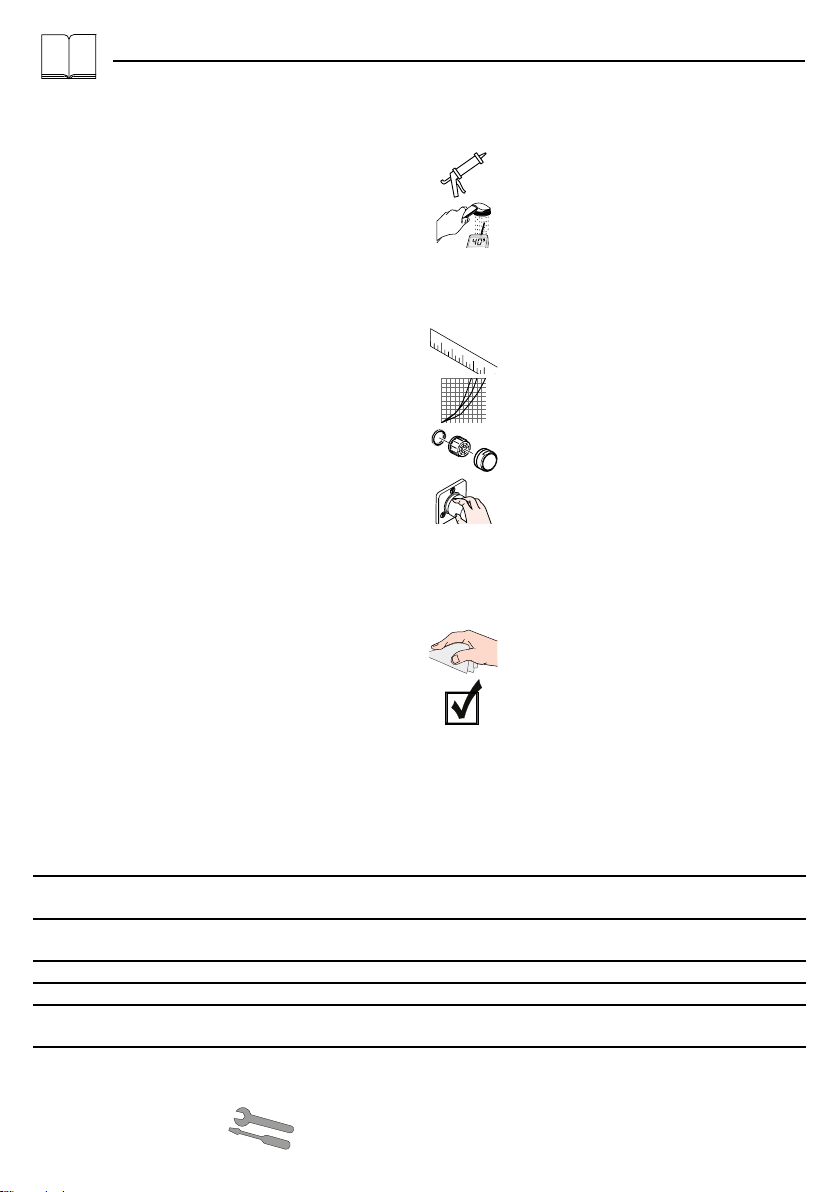

Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
14855000: Seuls les lave-vaisselle ou machines à
laver portant le sigle DVGW, doivent être reliés sans
fusible supplémentaire au raccord de l'appareil. Si
aucun consommateur n'est relié à la valve-raccord
de l'appareil, cette dernière doit être obturée.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Pièces détachées (voir pages 38)
Dimensions (voir pages 36)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Instructions de service (voir
pages 37)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Nettoyage
voir la brochure ci-jointe.
Description du symbole
Diagramme du débit
(voir pages 36)
Montage voir pages 31
Etalonnage (voir pages 35)
Réglage de la limitation d'eau chaude. En
liaison avec les chauffe-eau, un blocage de
l'eau chaude n'est pas recommandable.
Dysfonctionnement Origine Solution
Pas assez d´eau -Clapet anti-retour bloque -Changez le clapet antiretour
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte -Cartouche défectueuse -Changer la cartouche
Fuite à l'embase du bec -Joint torique défectueux -Changer le joint torique
Fuite à la fixation sous le mitigeur -Joint torique sous les flexible de rac-
cordements défectueux
-Changer le joint torique
Température d'eau chaude trop
basse, pas d´eau froide
-Limiteur de température mal posi-
tionné
-Positionner le limiteur de tempéra-
ture
3
Classification acoustique et
débit (voir pages 40)

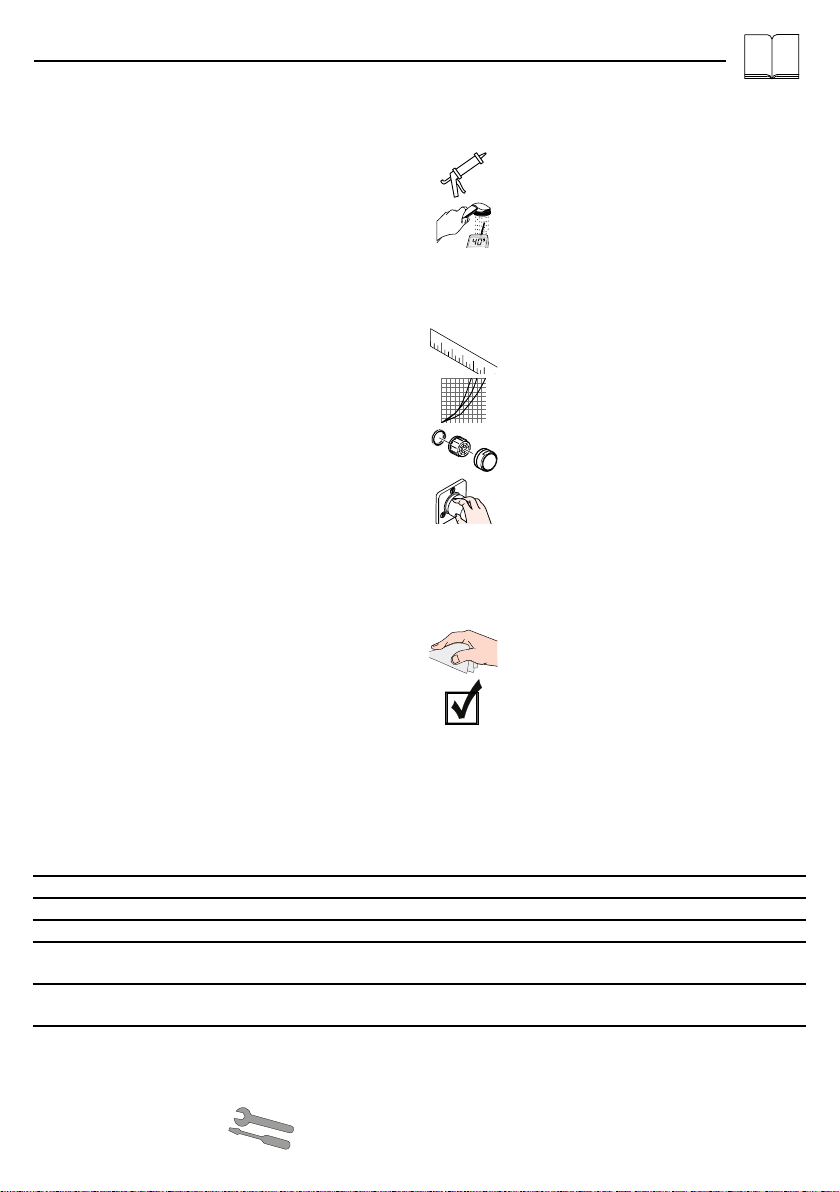

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal pres-
sures.
14855000: Only dishwashers and washing
machines certified with the DVGW emblem may be
connected to the appliance connection valve without
an additional fuse. If no consumer is connected to
the appliance connection valve, it must be plugged.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Spare parts (see page 38)
Dimensions (see page 36)
Do not use silicone containing acetic acid!
Operation (see page 37)
Hansgrohe recommends not to use as drink-
ing water the first half liter of water drawn
in the morning or after a prolonged period
of non-use.
Cleaning
see enclosed brochure.
Symbol description
Flow diagram
(see page 36)
Assembly see page 31
Adjustment (see page 35)
To adjust the hot water limiter. Using a hot
water limiter in combination with a continu-
ous flow water heater is not recommended.
Fault Cause Remedy
Insufficient water -check valve hasn't moved back -Exchange check valves
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective -Exchange cartridge
Water escaping in area of swivel
spout
-O-ring defective -Exchange O-ring
Water escaping at the threaded base -O-ring at the connection hose defec-
tive.
-Exchange O-ring
Hot water temperature too low -Hot water limiter incorrectly set -Set hot water limiter
4
Test certificate (see page 40)

Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
14855000: Solo le lavastoviglie e lavatrici con il
marchio DVGW si possono collegare senza fusibile
supplementare con la valvola di collegamento
dell'apparecchio. Nel caso in cui non si collega
un apparecchio con la valvola di collegamento, la
valvola deve essere chiusa con l'apposito tappo.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Parti di ricambio (vedi pagg. 38)
Ingombri (vedi pagg. 36)
Non utilizzare silicone contenente acido
acetico!
Procedura (vedi pagg. 37)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Pulitura
vedi il prospetto accluso.
Descrizione simbolo
Diagramma flusso
(vedi pagg. 36)
Montaggio vedi pagg. 31
Taratura (vedi pagg. 35)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazione
di acqua calda in combinazione con le
caldaie istantanee non è consigliabile.
Problema Possibile causa Rimedio
Scarsità d'acqua -Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Miscelatore gocciola -Cartuccia difettosa -Sostituire la cartuccia
Perdita di acqua intorno all’erogazio-
ne girevole
-O-ring difettoso -Sostituire l'o-ring
Perdita di acqua al set di fissaggio -O-ring al raccordo flessibile difet-
toso
-Sostituire l'o-ring
Temperatura dell'acqua calda -Limitazione dell'acqua calda rego-
lata male
-Regolare la limitazione dell'acqua
calda
5
Segno di verifica (vedi pagg. 40)

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
14855000: Sin seguro adicional, solo está
permitido conectar a la válvula de conexión de
aparatos, los lavavajillas y las lavadoras que lleven
incorporado el sello DVGW (Asociación alemana
de especialistas en instalaciones de gas y agua). Si
no se va a conectar ningún dispositivo consumidor
a la válvula de conexión de aparatos, entonces esta
deberá taparse con prensaestopas.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
Repuestos (ver página 38)
Dimensiones (ver página 36)
No utilizar silicona que contiene ácido
acético!
Manejo (ver página 37)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Limpiar
ver el folleto adjunto.
Descripción de símbolos
Diagrama de circulación
(ver página 36)
Montaje ver página 31
Ajuste (ver página 35)
Ajuste del límite de agua caliente. En com-
binación con calentadores continuos no es
recomendable utilizar un bloqueo de agua
caliente.
Problema Causa Solución
Sale poca agua -válvula anti-retorno cerrada -cambiar válvula anti-retorno
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde agua -cartucho dañado -cambiar el cartucho
Pérdida de agua en el caño giratorio -junta dañado -cambiar juntas
Pérdida de agua en el set de fijación -Daños en la junta de la conexión
flexible
-cambiar juntas
Temperatura del agua caliente dema-
siado baja
-tope de agua caliente mal -ajustar tope
6
Marca de verificación (ver pági-
na 40)

Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
14855000: Enkel vaatwas- of wasmachines die
beschikken over het DVGW-kenmerk, mogen zonder
extra beveiliging aangesloten worden aan de aan-
sluitklep van het apparaat. Indien geen verbruiker
aan de aansluitklep van het apparaat wordt aange-
sloten, moet die afgesloten worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Service onderdelen (zie blz. 38)
Maten (zie blz. 36)
Gebruik geen zuurhoudende silicone!
Bediening (zie blz. 37)
Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Reinigen
zie bijgevoegde brochure.
Symboolbeschrijving
Doorstroomdiagram
(zie blz. 36)
Montage zie blz. 31
Instellen (zie blz. 35)
Instellen van de warmwaterbegrenzing.
In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelens-
waardig.
Storing Oorzaak Oplossing
Weinig water -Terugslagklep zit vast -Terugslagklep uitwisselen
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Mengkraan lekt -Kardoes defect -Kardoes uitwisselen
Lekkage tussen aansluiting uitloop en
kraanhuis
-O-ring defect -O-ring uitwisselen
Lekkage op montageschacht -O-ring van aansluitslang defect -O-ring uitwisselen
Temperatuur van warm water te laag -Heetwaterbegrenzer verkeerd
ingesteld
-Heetwaterbegrenzer instellen
7
Keurmerk (zie blz. 40)

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
14855000: Du må kun tilslutte opvaksemaskiner og
vaskemaskiner med DVGW-tegn uden ekstra sikring
til apparatets tilslutningsventil. Hvis der ikke tilsluttes
en forbruger til apparatets tilslutningsventil, skal
ventilen lukkes med en prop.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Reservedele (se s. 38)
Målene (se s. 36)
Der må ikke benyttes eddikesyreholdig
silikone!
Brugsanvisning (se s. 37)
Hansgrohe anbefaler at den første halve liter
om morgenen eller efter længere stagne-
ringstider ikke anvendes som drikkevand.
Rengøring
se venligst den vedlagte brochure.
Symbolbeskrivelse
Gennemstrømningsdiagram
(se s. 36)
Montering se s. 31
Forindstilling (se s. 35)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvandvar-
mere anbefaler vi ikke en varmvandsspærre.
Fejl Årsag Hjælp
For lidt vand -Kontraventilen hænger -Udskift kontraventil
Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche
Armaturet drypper -Defekt kartusche -Udskift kartusche
Armaturet dyrpper ved svingtuden. -Defekt o-ring -Udskift o-ring
Armaturet er utæt ved befæstelses-
delene
-Defekt o-ring på tilslutningsslange -Udskift o-ring
For lav varmtvands-temperatur -Varmtvandsbegræns-ningen er for-
kert indstillet
-Indstil varmtvandsbe-grænsningen
8
Godkendelse (se s. 40)

Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
14855000: Apenas as máquinas de lavar loiça
ou as máquinas de lavar roupa que têm a posto o
símbolo DVGW podem ser conectadas à válvula de
ligação do aparelho, sem a utilização de um dispo-
sitivo de protecção complementar. Se a válvula de
ligação do aparelho não for conectada a nenhum
consumidor é necessário fechá-la.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
Peças de substituição (ver página
38)
Medidas (ver página 36)
Não utilizar silicone que contenha ácido
acético!
Funcionamento (ver página 37)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Limpeza
consultar a seguinte brochura.
Descrição do símbolo
Fluxograma
(ver página 36)
Montagem ver página 31
Afinação (ver página 35)
Ajuste do limitador de água quente. Em
combinação com um esquentador, não é
recomendável o uso de um bloqueio de
água quente.
Falha Causa Solução
Água insuficiente -Válvula anti-retorno está presa -Trocar a válvula anti-retorno
Misturadora perra -Cartucho defeituoso,calcificado -Substituir o cartucho
Misturadora a pingar -Cartucho defeituoso -Substituir o cartucho
Perde água na zona da bica rotativa -O-ring defeituoso -Trocar o-ring
Perde água pela base roscada -O-ring dos tubo de ligação defei-
tuoso
-Trocar o-ring
Temperatura da água quente muito
baixa
-O limitador de temperatura está
incorrectamente colocado
-Regular o limitador de temperatura
9
Marca de controlo
(ver página 40)

Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
14855000: Bez dodatkowego zabezpieczenia do
zaworu przyłączeniowego urządzenia można pod-
łączyć jedynie zmywarkę lub pralkę posiadającą
znaczek DVGW. Gdy do zaworu przyłączeniowego
urządzenia nie podłącza się żadnego odbiornika,
należy go zaślepić.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Części serwisowe (patrz strona
38)
Wymiary (patrz strona 36)
Nie stosować silikonów zawierających kwas
octowy!
Obsługa (patrz strona 37)
Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
Czyszczenie
patrz dołączona broszura.
Opis symbolu
Schemat przepływu
(patrz strona 36)
Montaż patrz strona 31
Ustawianie (patrz strona 35)
Ustawianie ogranicznika ciepłej wody.
Używanie ogranicznika temperatury wody
w połączeniu z przepływowym podgrzewa-
czem wody nie jest zalecane.
Usterka Przyczyna Pomoc
Mała ilość wody -Zablokowane zabezpieczenie
przed przepływem zwrotnym
-Wymienić zabezpieczenie przed
przepływem zwrotnym
Uchwyt armatury pracuje z wysiłkiem -Uszkodzony wkład, zakamieniony -Wymiana wkładu
Armatura cieknie -Uszkodzony wkład -Wymiana wkładu
Wyciek wody w obszarze wylewki -Uszkodzony o-ring -Wymienić o-ring
Wyciek wody przy mocowaniu od
dołu
-Uszkodzony o-ring przy wężu przy-
łączeniowym
-Wymienić o-ring
Za niska temperatura ciepłej wody -Niewłaściwe ustawienie ogranicz-
nik ciepłej wody
-Ustawić ogranicznik ciepłej wody
10
Znak jakości (patrz strona 40)

Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
14855000: Na ventil pro připojení zařízení se
smí bez přídavné pojistky připojit jen myčky nebo
pračky se značkou DVGW. Pokud nebude k připojo-
vacímu ventilu napojen žádný spotřebič, je nutné ho
opatřit záslepkou.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Servisní díly (viz strana 38)
Rozmìry (viz strana 36)
Nepoužívat silikon s obsahem kyseliny
octové!
Ovládání (viz strana 37)
Hansgrohe doporučuje ráno nebo po del-
ších přestávkách nepoužívat prvního půl litru
jako pitnou vodu.
Čištění
viz přiložená brožura.
Popis symbolů
Diagram průtoku
(viz strana 36)
Montáž viz strana 31
Nastavení (viz strana 35)
Nastavení omezovače teplé vody. Ve
spojení s průtokovým ohřívačem se použití
uzávěru teplé vody nedoporučuje.
Porucha Příčina Odstranění
Málo vody -Zpětný ventil je zablokován -Vyměnit zpětný ventil
Armatura jde ztěžka -Kartuše je vadná, zanesená·vodním
kamenem
-Kartuši vyměnit
Armatura odkapává -Kartuše je vadná -Kartuši vyměnit
výstup vody v rozsahu otočného
výtoku
-O-kroužek je defektní -vyměnit O-kroužek
výstup vody na upevňovacím násadci -O-kroužek na připojovací hadici je
defektní
-vyměnit O-kroužek
Nízká teplota teplé vody -Špatně nastavená zarážka pro
teplou vodu
-Seřídit zarážku pro teplou vodu
11
Zkušební značka (viz strana 40)

Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
14855000: K ventilu pripojenia zariadení je možné
bez dodatočného zaistenia pripojiť len umýv ačku
riadu alebo práčku so značkou DVGW. Ak nebude
k pripojovaciemu ventilu pripojený žiaden spotrebič,
musí byť tento opatrený záslepkou.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Servisné diely (viď strana 38)
Rozmery (viď strana 36)
Nepoužívať silikón s obsahom kyseliny
octovej!
Obsluha (viď strana 37)
Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol litra
vody ako pitnú vodu.
Čistenie
nájdete v priloženej brožúre.
Popis symbolov
Diagram prietoku
(viď strana 36)
Montáž viď strana 31
Nastavenie (viď strana 35)
Nastavenie obmedzenia teplej vody. V spo-
jení s prietokovými ohrievačmi sa neodporú-
ča použitie obmedzovača teplej vody.
Porucha Príčina Pomoc
Málo vody -Obmedzovač spätného nasatia je
zablokovaný
-Vymeniť obmedzovač spätného
nasatia
Armatúra "chodí" ťažko -Kartuša je poškodená, vápenaté
usadeniny
-Vymeniť kartušu
Z armatúry kvapká voda -Kartuša je poškodená -Vymeniť kartušu
Uhajanje vode ob vrtljivem izlivu -Chybný O krúžok -Vymeniť O krúžok
Uhajanje vode ob pritrdilnem
nastavku
-Chybný O krúžok na pripojovacej
hadici
-Vymeniť O krúžok
Nízka teplota teplej vody -Nesprávne nastavená zarážka na
teplú vodu
-Nastavenie zarážky na teplú vodu
12
Osvedčenie o skúške (viď strana
40)

安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
冷热水管间过大的压力差必须予以平衡。
14855000:只有那些带有DVGW标记的洗衣机
或洗碗机才可以不需附加其他安全设备而直接
连接到本产品的外接设备供水阀上。用户不
得连接本产品的外接设备供水阀，必须把它堵
起来。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
中文
备用零件(参见第页38)
大小(参见第页36)
请勿使用含有乙酸的硅！
操作(参见第页37)
汉斯格雅建议，清晨或在水流长时间停
滞后，前半升水不作饮用水使用。
清洗
附有小手册
符号说明
流量示意图
(参见第页36)
安装参见第页31
调节(参见第页35)
热水温度调节。如果使用即热式喷头，
则不建议安装热水阀门。
问题 原因 补救
龙头出水量小 -单向阀无法回缩 -更换单向阀
龙头不灵活 -滤筒损坏，结垢 -更换滤筒
龙头滴水 -滤筒损坏 -更换滤筒
水从龙头出水嘴流出 -O形环损坏 -更换O形环
水从螺纹底座中流出 -连接软管的O形环损坏 -更换O形环
热水温度过低 -热水控制器设置错误 -设置热水控制器
13
检验标记(参见第页40)

Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
14855000: Без дополнительного предохранителя
к вентилю для подключения приборов разрешается
подключать только посудомоечные или стиральные
машины со знаком DVGW. Если к вентилю для
подключения приборов не подключено ни одного
приемника, то его необходимо закрыть.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой воды!
Русский
Κомплеκт (см. стр. 38)
Размеры (см. стр. 36)
Не применяйте силикон, содержащий
уксусную кислоту.
Эксплуатация (см. стр. 37)
Hansgrohe рекомендует по утрам либо
после длительного перерыва в использо-
вании не использовать первые поллитра
воды для питья.
Очистка
см прилагаемая брошюра
Описание символов
Схема потока
(см. стр. 36)
Монтаж см. стр. 31
Подгонка (см. стр. 35)
Регулировка ограничителя горячей воды.
В сочетании с проточными нагревателями
не рекомендуется использовать блокиров-
ку воды.
Неисправность Причина Устранение неисправности
недостаточный давление (если
устан напор воды)
-Клапан обратного тока заедает -Замените клапаны обратного те-
чения
Арматура работает с усилием -Картридж неисправен, засорение
накипью
-Замените картридж
Арматура протекает -Картридж неисправен -Замените картридж
Выход воды в области поворотного
выхода
-Уплотнительное кольцо круглого
сечения неисправно
-Замените уплотнительное кольцо
круглого сечения
Выход воды у основания крепления -Уплотнительное кольцо круглого
сечения на соединительном шлан-
ге неисправно
-Замените уплотнительное кольцо
круглого сечения
Температура горячей воды слишком
низкая
-Ограничение горячей воды отрегу-
лировано неправильно
-Отрегулируйте ограничение горя-
чей воды
14
Знак технического контроля
(см. стр. 40)

Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
14855000: Csak a DVGW-jelzéssel ellátott
mosogató- vagy mosógépeket szabad kiegészítő
biztosítás nélkül a készülék csatlakozószelepéhez
csatlakoztatni. Amennyiben nem csatlakoztatnak
felhasználót a készülék csatlakozószelepéhez, akkor
ezt be kell dugaszolni.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
Tartozékok (lásd a oldalon 38)
Méretet (lásd a oldalon 36)
Ne használjon ecetsavtartalmú szilikont!
Használat (lásd a oldalon 37)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne hasz-
nálja ivóvízként.
Tisztítás
lásd a mellékelt brosúrát.
Szimbólumok leírása
Átfolyási diagramm
(lásd a oldalon 36)
Szerelés lásd a oldalon 31
Beállítás (lásd a oldalon 35)
A meleg víz korlátozás beállítása. Átfolyós
vízmelegítőknél meleg víz korlátozó haszná-
lata nem ajánlott.
Hiba Ok Megoldás
Kevés víz -A visszafolyásgátló beragadt. -A visszafolyásgátló kicserélése
javasolt.
Nehezen nyitható a csap. -A kerámiabetét meghibásodott,
elvízkövesedett.
-A kerámiabetétet ki kell cserélni.
Csöpög a csap. -A kerámiabetét meghibásodott. -A kerámiabetétet ki kell cserélni.
Vízkilépés a billenthető kifolyó
területén
-Tömítőgyűrű meghibásodott -Tömítőgyűrű kicserélése
Vízkilépés a rögzítőrúdon -Csatlakozótömlő tömítőgyűrűje
meghibásodott
-Tömítőgyűrű kicserélése
túl alacsony melegvíz hőmérséklet -A melegvíz szabályozó rosszul van
beállítva.
-A melegvíz szabályozót újra be kell
állítani.
15
Vizsgajel (lásd a oldalon 40)

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
14855000: Vain sellaiset astian- tai pyykinpesuko-
neet, joissa on DVGW-merkintä, saa kytkeä ilman
lisävarmistusta laiteliittimeen. Jos liitäntäventtiiliin ei
liitetä konetta, se on tukittava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
Varaosat (katso sivu 38)
Mitat (katso sivu 36)
Älä käytä etikkahappopitoista silikonia!
Käyttö (katso sivu 37)
Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä aamui-
sin eikä silloin, kun laitetta ei ole käytetty
pitkään aikaan.
Puhdistus
katso oheinen esite
Merkin kuvaus
Virtausdiagrammi
(katso sivu 36)
Asennus katso sivu 31
Säätö (katso sivu 35)
Lämpötilan rajoittimen säätäminen. Emme
suosittele käyttämään lämpötilan rajoitinta
vedenlämmittimen (läpivirtauskuumennin)
yhteydessä.
Häiriö Syy Toimenpide
Vähän vettä -Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
Hana on raskaskäyttöinen -Patruuna rikki, kalkkikerrostumia -Vaihda patruuna
Hanasta tippuu vettä -Patruuna rikki -Vaihda patruuna
Vettä valuu kääntyvän juoksuputken
juuresta
-O-rengas on rikki -Vaihda O-rengas
Vettä valuu kiinnityskauluksesta -Liitosletkun O-rengas on rikki -Vaihda O-rengas
Lämminveden lämpötila liian alhainen -Lämminveden rajoitin väärin sää-
detty
-Säädä lämminveden rajoitin
16
Koestusmerkki (katso sivu 40)

Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
14855000: Endast disk- och tvättmaskiner som
är försedda med DVGW-märkning får anslutas till
kopplingsventilen utan extra uppsäkring. Om ingen
förbrukare ansluts till kopplingsventilen måste denna
sättas igen.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
Reservdelar (se sidan 38)
Måtten (se sidan 36)
Använd inte silikon som innehåller ättiksyra!
Hantering (se sidan 37)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
Rengöring
se den medföljande broschyren
Symbolbeskrivning
Flödesschema
(se sidan 36)
Montering se sidan 31
Justering (se sidan 35)
Ställa in varmvattenregleringen. Tillsammans
med varmvattenberedare rekommenderas
inte en varmvattenspärr.
Störning Orsak Åtgärd
För lite vatten -Backventil är defekt -Byt backventil
Blandare är trög -Patron defekt, förkalkad -Byt ut patron
Blandare droppar -Patron defekt -Byt ut patron
Vatten kommer ut vid den svängbara
blandaren
-O-ring defekt -Byt ut O-ring
Vatten kommer ut vid monterings-
staget
-O-ring på anslutningsslang defekt -Byt ut O-ring
Varmvattentemperaturen är för låg -Varmvattenreglering felaktigt inställd -Ställ in varmvattenreglering
17
Testsigill (se sidan 40)

Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
14855000: Be papildomos apsaugos prie įrenginio
jungiamojo vožtuvo junkite tik skalbimo arba indų
plovimo mašinas, turinčias DVGW ženklą. Jeigu
prie įrenginio prijungimo vožtuvo neprijungtas joks
prietaisas, jis turi būti sandariai uždarytas.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Atsarginės dalys (žr. psl. 38)
Išmatavimai (žr. psl. 36)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Eksploatacija (žr. psl. 37)
Naudojant po ilgesnės pertraukos, „Hans-
grohe“ rekomenduoja pirmo pusės litro
vandens nevartoti kaip geriamojo.
Valymas
žr. pridedamoje brošiūroje.
Simbolio aprašymas
Pralaidumo diagrama
(žr. psl. 36)
Montavimas žr. psl. 31
Reguliavimas (žr. psl. 35)
Karšto vandens ribojimas. Kartu su cirkuliaci-
niais šildytuvais nerekomenduojama naudoti
karšto vandens blokavimo įtaisų.
Gedimas Priežastis Priemonė
Per maža srovė -Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą
Sunkiai sukiojama rankenėlė -Kasetė pažeista, užkalkėjusi -Pakeisti kasetę
Maišytuvas praleidžia vandenį -Kasetė pažeista -Pakeisti kasetę
Prateka vanduo po čiaupu -tarpinė pažeista -tarpinę pakeisti
Prateka vanduo per tvirtinimo kotą -Pajungimo žarnos tarpinė pažeista -tarpinę pakeisti
Per maža karšto vandens temperatūra -Neteisingai nustatytas karšto van-
dens ribotuvas
-Nustatyti karšto vandens ribotuvą
18
Bandymo pažyma (žr. psl. 40)

Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
14855000: Samo perilice za suđe ili rublje sa
oznakom DVGW smijete koristiti bez dodatnog
osiguranja priključnog ventila! Ako se na priključni
ventil uređaja ne priključuje niti jedan potrošač, isti
se mora začepiti.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Rezervni djelovi (pogledaj strani-
cu 38)
Mjere (pogledaj stranicu 36)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Upotreba (pogledaj stranicu 37)
Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode ne
upotrebljavate za piće.
Čišćenje
se u priloženoj brošuri.
Opis simbola
Dijagram protoka
(pogledaj stranicu 36)
Sastavljanje pogledaj stranicu 31
Regulacija (pogledaj stranicu 35)
Namještanje limitera tople vode. U kombina-
ciji s protočnim bojlerima nije preporučljiva
primjena sustava za blokiranje dotoka tople
vode.
Greška Uzrok Otklanjanje
Nedovoljno vode -Nepovratni ventil se nije vratio u
početni položaj
-Zamijenite nepovratni ventil
Ručica se zaglavila -Neispravan uložak Taloženje ka-
menca
-Zamijenite uložak
Slavina kaplje -Neispravan uložak -Zamijenite uložak
Voda izlazi u području rotirajućih
dijelova slavine
-O-prsten je neispravan -Zamijenite O-prsten
Voda izlazi na dijelu gdje je slavina
učvršćena
-O-prsteni priključnih crijeva su nei-
spravni
-Zamijenite O-prsten
Preniska temperatura tople vode -Limiter vruće vode nije dobro po-
dešen
-Podesite limiter vruće vode
19
Oznaka testiranja (pogledaj
stranicu 40)

Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
14855000: Sadece DVGW işaretine sahip bulaşık
ya da çamaşır makineleri ek emniyet olmadan cihaz
bağlantı valfına bağlanmalıdır. Cihaz bağlantı
valfına bir tüketici bağlanmayacaksa, bunun tapa ile
kapatılması gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Yedek Parçalar (bakınız sayfa 38)
Ölçüleri (bakınız sayfa 36)
Asetik asit içeren silikon kullanmayın!
Kullanımı (bakınız sayfa 37)
Hansgrohe sabahları uzun durgunluk süresi
sonrasında ilk yarım litre suyun içme suyu
olarak kullanılmamasını önerir.
Temizleme
birlikte verilen broşür
Simge açıklaması
Akış diyagramı
(bakınız sayfa 36)
Montajı bakınız sayfa 31
Ayarlama (bakınız sayfa 35)
Sıcak su sınırlamasının ayarlanması. Sıcak su
kilidinin sürekli ısıtıcıyla kullanılması tavsiye
edilmez.
arıza sebep yardım
Az su geliyor -Çek valf çalışmıyor olabilir -Çek valfı değiştirin
Batarya kullanımı ağırlaşıyor -Kartuş Bozulmuş ve kireçlenmiş
olabilir
-Kartuşu değiştirin
Batarya su damlatıyor -Kartuş bozuk olabilir -Kartuşu değiştirin
Döner çıkış bölgesinden su çıkışı -O-ring arızalı -O-ringi değiştirin
Sabitleme kutusundan su çıkışı -Bağlantı hortumundaki O-ring
arızalı
-O-ringi değiştirin
Sıcak suyun derecesi çok düşük -Isı limitleyici düzgün çalışmıyor -Isı limitleyiciyi yeniden ayarlayın
20
Kontrol işareti (bakınız sayfa 40)
