Hans Grohe Raindance 2647118 Series Manual

Raindance
2647118X
Raindance
2625418X
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / Assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя /
Инструкция по монтажу 8
FI Käyttöohje / Asennusohje 8
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 9
HR Upute za uporabu / Uputstva za instalaciju 10
RO Manual de utilizare / Instrucţiuni de montare 10
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 11
SL Navodilo za uporabo / Navodila za montažo 11
ET Kasutusjuhend / Paigaldusjuhend 12
LV Lietošanas pamācība / Montāžas instrukcija 12
SR Uputstvo za upotrebu / Uputstvo za montažu 13
NO Bruksanvisning / Montasjeveiledning 13
BG Инструкция за употреба /
Ръководство за монтаж 14
JP 取扱説明書/施工説明書 14
UA Інструкції з використання / Інструкція по збірці 15
AR / 15
TR Kullanım kılavuzu / Montaj kılavuzu 16
HU Használati útmutató / Szerelési útmutató 17
HE / 17
Lesezeichen
Deutsch 2
Français 2
English 3
Italiano 3
Español 4
Nederlands 4
Dansk 5
Português 5
Polski 6
Česky 6
Slovensky 7
中文 7
Русский 8
Suomi 8
Svenska 9
Lietuviškai 9
Hrvatski 10
Română 10
Ελληνικά 11
Slovenski 11
Estonia 12
Latvian 12
Srpski 13
Norsk 13
БЪЛГАРСКИ 14
日本語 14
Українська 15
 15
Türkçe 16
Magyar 17
 17

2
Deutsch
Montage
(siehe Seite 18)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Montagehinweise
• Das Grundset 2647118X / 2625418X kann nur in
eine Zwischendecke eingebaut werden. Es darf nicht
in eine Betondecke eingegossen werden!
• Komplette Installation gemäß DIN 1988 /
EN 1717 spülen.
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die Befesti-
gungsfläche im gesamten Bereich der Befestigung
plan ist (keine vorstehenden Fugen oder Fliesenver-
satz), der Wandaufbau für eine Montage des
Produktes geeignet ist und keine Schwachstellen
aufweist.
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!

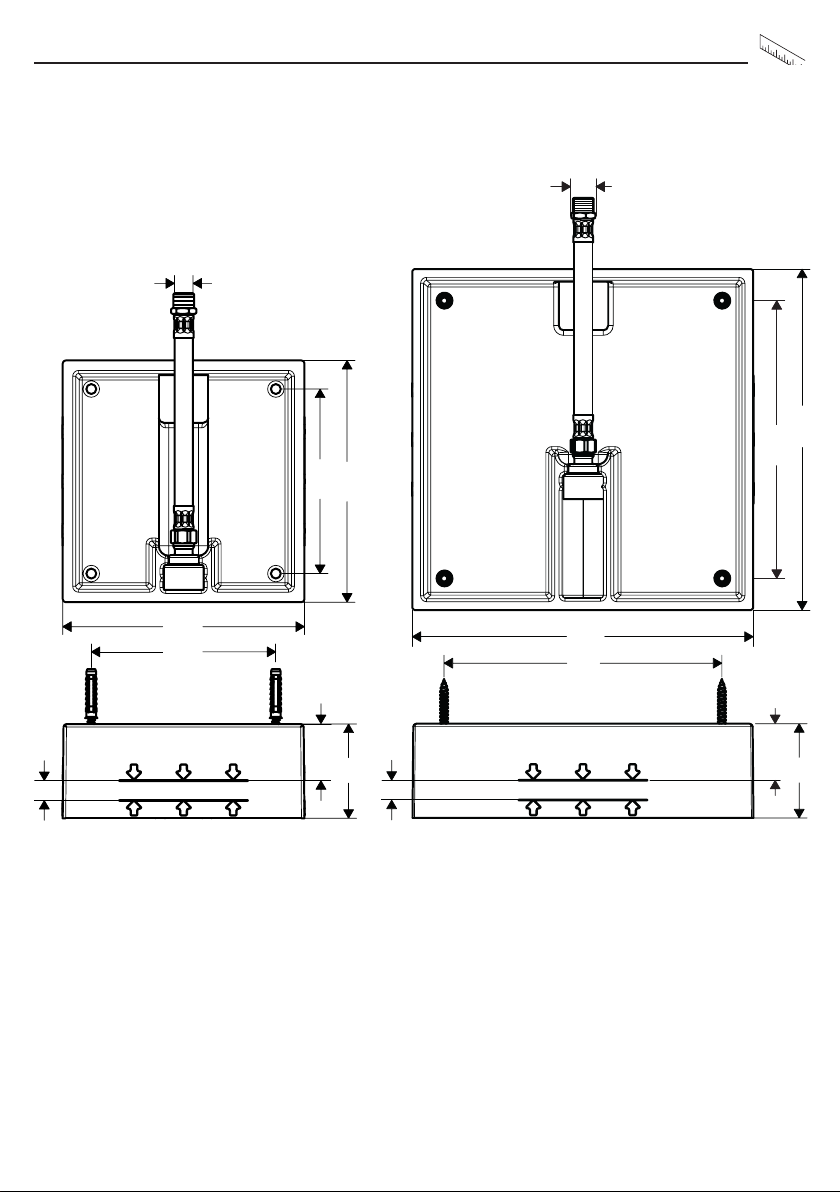

Maße (siehe Seite 19)
Serviceteile (siehe Seite 21)
Prüfzeichen (siehe Seite 20)
Français
Montage
(voir pages 18)
Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Instructions pour le montage
• Le kit de base 2647118X / 2625418X ne peut être
monté que dans un plafond intermédiaire. Il est
interdit de le couler dans un plafond en béton !
• Rincer l´installation complette conformément à la
règlementation et aux normes.
• Lors du montage de ce produit par du personnel
qualifié, veiller à ce que la surface de fixation soit
bien plane dans toute la zone de fixation (pas de
dépassement de joints ou de déport de carreaux), à
ce que le mur se prête au montage du produit et ne
présente aucun point fragile.
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Dimensions (voir pages 19)
Pièces détachées (voir pages 21)
Classification acoustique et débit
(voir pages 20)

3
English
Assembly
(see page 18)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
Installation Instructions
• The basic kit 2647118X / 2625418X can only be
installed in a suspended ceiling. It is not permissible to
cast it in a concrete ceiling!
• To complete the installation flush out both hot and
cold water supply.
• During installation of the product by qualified trained
personnel, make sure that the entire fastening surface
is even and smooth (no protruding seams or tile
offset), that the finish of the wall is suitable to apply
the product and has no weak points.
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Dimensions (see page 19)
Spare parts (see page 21)
Test certificate (see page 20)
Italiano
Montaggio
(vedi pagg. 18)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Istruzioni per il montaggio
• Il kit base 2647118X / 2625418X può essere
installato solo in un soffitto intermedio. Non deve
essere colato in un solaio di calcestruzzo!
• Eseguire il lavaggio della tubazione come suggerisce
la normativa DIN 1988 / EN 1717.
• Per il montaggio del prodotto da personale specializ-
zato qualificato bisogna fare attenzione, che la
superficie di fissaggio, in tutto il campo di fissaggio,
sia piana (nessuna giunzione sporgente o sfalsamen-
to di piastrella), la costruzione della parete sia adatta
al montaggio del prodotto e che non presenti alcun
punto debole.
Dati tecnici
Pressione d'uso: max. 0,6 MPa
Pressione d'uso consigliata: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Ingombri (vedi pagg. 19)
Parti di ricambio (vedi pagg. 21)
Segno di verifica (vedi pagg. 20)

4
Español
Montaje
(ver página 18)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Indicaciones para el montaje
• El set básico 2647118X / 2625418X solo puede ser
instalado en un falso techo. ¡No debe ser empotrado
en un techo de hormigón!
• Purgar la instalación según la normativa DIN 1988/
EN 1717.
• Durante el montaje del producto, mediante personal
especializado, se debe asegurar de que la superficie
de sujeción en todo el área de la fijación sea plana
(sin fugas o azulejos que sobresalgan), que la
estructura del muro sea adecuada para el montaje
del producto y que no presente puntos débiles.
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Dimensiones (ver página 19)
Repuestos (ver página 21)
Marca de verificación (ver página 20)
Nederlands
Montage
(zie blz. 18)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Montage-instructies
• De basisset 2647118X / 2625418X kan enkel in een
vals plafond ingebouwd worden. Hij mag niet in een
betonnen plafond aangebracht worden!
• De complete installatie overeenkomstig DIN 1988/
EN 1717 spoelen.
• Bij de montage van het product door gekwalificeerd
vakpersoneel moet erop gelet worden dat het
montagevlak in het volledige bereik van de bevesti-
ging vlak is (geen uitstekende voegen of versprin-
gende tegels), dat de wand geschikt is voor de
montage van het product en geen zwakke plaatsen
vertoont.
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Maten (zie blz. 19)
Service onderdelen (zie blz. 21)
Keurmerk (zie blz. 20)

5
Dansk
Montering
(se s. 18)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Monteringsanvisninger
• Basissæt 2647118X / 2625418X kan kun monteres i
et mellemloft. Det må ikke støbes ind i betonloftet!
• Den komplette installation skal gennemskylles efter
DIN 1988 / EN 1717.
• Ved montering af produktet igennem kvalificerede
fagfolk skal der holdes øje med, at fastgørelsesover-
fladen er plan i alle områder hvor produktet monteres
(ingen fremragende fuger eller fliseforskydninger), at
væggene er velegnet til monteringen af produktet og
ikke har svare områder.
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Målene (se s. 19)
Reservedele (se s. 21)
Godkendelse (se s. 20)
Português
Montagem
(ver página 18)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
Avisos de montagem
• O equipamento base 2647118X / 2625418X só
pode ser montado num tecto intermédio. Este não
pode ser cravado num tecto de betão!
• Para completar a instalação purgar as tubagens da
água quente e da água fria.
• Durante a montagem efectuada por técnicos
qualificados deve ter-se em atenção que a superfície
de fixação seja plana em toda a sua extensão (sem
juntas ou ladrilhos salientes), que a estrutura da
parede seja adequada para a montagem do produto
e que não apresente pontos fracos.
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Medidas (ver página 19)
Peças de substituição (ver página 21)
Marca de controlo (ver página 20)

6
Polski
Montaż
(patrz strona 18)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Wskazówki montażowe
• Zestaw podstawowy 2647118X / 2625418X można
zamontować jedynie do ślepego pułapu. Nie można
go wtopić do stropu betonowego!
• Przepłukać całą instalację zgodnie z normą DIN
1988 / EN 1717.
• Montaż produktu musi być wykonany przez
wykwalifikowanego fachowca. Powierzchnia w
miejscu montażu musi być równa (bez uskoków wzgl.
wzajemnie przesuniętych płytek). Ściana w miejscu
montażu musi być stabilna. Dołożone w komplecie
śruby i kołki rozporowe są przeznaczone do betonu.
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,1 - 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Wymiary (patrz strona 19)
Części serwisowe (patrz strona 21)
Znak jakości (patrz strona 20)
Česky
Montáž
(viz strana 18)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Pokyny k montáži
• Základní sadu 2647118X / 2625418X je možné
instalovat pouze do mezistropu. Nesmí být instalová-
na do betonového stropu!
• Propláchnout kompletní instalaci podle DIN 1988 /
EN 1717.
• Při montáži produktu kvalifikovanou osobou je třeba
dbát na to, aby byla upevňovací plocha v celé oblasti
upevnění rovná (žádné vyčnívající spáry nebo
zapuštění obkladů), aby struktura stěny byla vhodná
pro montáž produktu a neměla žádná slabá místa.
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Rozmìry (viz strana 19)
Servisní díly (viz strana 21)
Zkušební značka (viz strana 20)

7
Slovensky
Montáž
(viď strana 18)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Pokyny pre montáž
• Základnú súpravu 2647118X / 2625418X je možné
zabudovať iba do medzistropu. Nesmie sa zaliať do
betónového stropu!
• Kompletná inštalácia podľa DIN 1988 / EN 1717.
• Pri montáži produktu kvalifikovanou osobou treba
dávať pozor na to, aby bola upevňovacia plocha v
celej oblasti upevnenia rovná (žiadne vyčnievajúce
medzery alebo zapustenia obkladov), aby štruktúra
steny bola vhodná pre montáž produktu a nemá
žiadne slabé miesta.
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Rozmery (viď strana 19)
Servisné diely (viď strana 21)
Osvedčenie o skúške (viď strana 20)
中文
安装
(参见第页18)
安全技巧
装配时为避免挤压和切割受伤,必须戴上手套.
安装提示
• 基础套件2647118X/2625418X只能安装到间
隔层中.禁止将其灌注到水泥板中.
• 要完成安装,冲洗冷热水供水管.
• 由有资格的专业人员进行产品安装时请注意:在
所有加固区域中,加固表面是否平整(无突出的
接缝或瓷砖),墙体结构是否适合产品安装且未显
露出任何缺点.
技术参数
工作压强: 最大0,6MPa
推荐工作压强:0,1-0,4MPa
(1MPa=10bar=147PSI)
热水温度: 最大60°C
该产品专为饮用水设计!
符号说明
请勿使用含有乙酸的硅胶!
大小 (参见第页19)
备用零件 (参见第页21)
检验标记 (参见第页20)

8
Русский
Монтаж
(см. стр. 18)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Указания по монтажу
• Основной комплект 2647118X / 2625418X
можно монтировать только в промежуточном
перекрытии. Его нельзя закрывать в бетонном
потолке!
• Промывайте все установленное оборудование,
согласно DIN 1988 / EN 1717.
• Во время монтажа изделия квалифицированным
персоналом поверхность крепления должна быть
ровной по всей области крепления (не допускайте
выступающих стыков или перекоса облицовочной
плитки); для монтажа изделия следует использовать
подходящую стену достаточной прочности.
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,1 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Изделие предназначено исключительно для питьевой
воды!
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Размеры (см. стр. 19)
Κомплеκт (см. стр. 21)
Знак технического контроля
(см. стр. 20)
Suomi
Asennus
(katso sivu 18)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Asennusohjeet
• Perussetin 2647118X / 2625418X voi asentaa vain
välikattoon. Sitä ei saa valaa betonikattoon!
• Huuhtele koko asennus DIN 1988 / EN 1717
mukaisesti.
• Pätevän ammattihenkilöstön asentaessa tuotetta on
otettava huomioon, että kiinnityspinnan on oltava
koko kiinnitysalueelta tasainen (ei korkeita saumoja
tai laattojen yhtymäkohtia), seinän rakenne soveltuu
tuotteen asennukseen eikä siinä ole heikkoja kohtia.
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Mitat (katso sivu 19)
Varaosat (katso sivu 21)
Koestusmerkki (katso sivu 20)

9
Svenska
Montering
(se sidan 18)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Monteringsanvisningar
• Bassetet 2647118X / 2625418X kan bara monteras i
ett mellantak. Det får inte gjutas in i ett betongtak!
• Spola igenom hela installationen enligt DIN 1988 /
EN 1717.
• När kvalificerad fackpersonal monterar produkten är
det viktigt att fästytan är plan över hela fastsättnings-
området (inga fogar som sticker ut eller kakelförskjut-
ning) och att väggstrukturen är lämplig för en
montering av produkten och inte har några svaga
punkter.
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Måtten (se sidan 19)
Reservdelar (se sidan 21)
Testsigill (se sidan 20)
Lietuviškai
Montavimas
(žr. psl. 18)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Montavimo instrukcija
• Bazinis rinkinys 2647118X / 2625418X gali būti
sumontuotas tik perdangoje. Jo negalima montuoti į
betonines lubas!
• Išplaukite pagal DIN 1988 / EN 1717.
• Atlikdami montavimo darbus, kvalifikuoti darbuotojai
turi atkreipti dėmesį, kad pritvirtinimo plokštuma būtų
lygi (be išsikišusių siūlių ar perkreiptų plytelių), sienų
konstrukcija tiktų gaminiui montuoti ir neturėtų jokių
trūkumų.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,1 - 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Išmatavimai (žr. psl. 19)
Atsarginės dalys (žr. psl. 21)
Bandymo pažyma (žr. psl. 20)

10
Hrvatski
Sastavljanje
(pogledaj stranicu 18)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Upute za montažu
• Okvirni nosač 2647118X / 2625418X može se
ugraditi samo u međustrop. Zabranjeno je ulijevati ga
u betonske stropove!
• Kompletnu instalaciju treba isprati sukladno DIN
1988 / EN 1717.
• Kada proizvod montira kvalificirano stručno osoblje
treba paziti da čitava površina na koju se učvršćuje
bude ravna (bez istaknutih fuga ili krivljenja pločica),
da je zidna konstrukcija primjerena montaži proizvo-
da te da nema slabih mjesta.
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Mjere (pogledaj stranicu 19)
Rezervni djelovi (pogledaj stranicu 21)
Oznaka testiranja
(pogledaj stranicu 20)
Română
Montare
(vezi pag. 18)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziuni-
lor şi tăierii mâinilor.
Instrucţiuni de montare
• Setul de bază 2647118X / 2625418X poate fi
montat numai într-un tavan fals. Setul nu poate fi
încorporat în placa de beton!
• Clătiţi toată instalaţia conform DIN 1988 / EN 1717.
• La montarea produsului de către un personal calificat
se va avea grijă ca suprafaţa de fixare să fie plană
pe toată aria de fixare (fără proeminenţe ale
rosturilor sau îmbinări între plăcile de faianţă) şi ca
structura peretelui să fie corespunzătoare pentru
fixarea produsului, să nu prezinte locuri cu rezistenţă
redusă.
Date tehnice
Presiune de funcţionare: max. 0,6 MPa
Presiune de funcţionare recomandată: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Dimensiuni (vezi pag. 19)
Piese de schimb (vezi pag. 21)
Certificat de testare (vezi pag. 20)

11
Ελληνικά
Συναρμολόγηση
(βλ. Σελίδα 18)
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμολό-
γηση πρέπει να φοράτε γάντια.
Οδηγίες συναρμολόγησης
• Το βασικό σετ 2647118X / 2625418X μπορεί να
τοποθετηθεί μόνο μέσα σε μία ψευδοροφή. Δεν
επιτρέπεται να ενσωματωθεί κατά τη χύτευση σε πλάκα
σκυροδέματος!
• Καθαρισμός πλήρους εγκατάστασης σύμφωνα με το
πρότυπο EN 1717.
• Κατά τη συναρμολόγηση του προϊόντος από ειδικό
προσωπικό θα πρέπει να ελέγχεται με ιδιαίτερη
προσοχή η επιφάνεια στερέωσης, αν είναι επίπεδη σε
όλη της την επιφάνεια (δεν πρέπει να εξέχουν αρμοί ή
πλακάκια), αν η υποδομή του τοίχου είναι κατάλληλη
για τη στερέωση του προϊόντος και αν παρουσιάζει
ασθενή σημεία.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 0,6 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Περιγραφή συμβόλων
Μην χρησιμοποιείτε σιλικόνη που περιέχει οξικό
οξύ!
Διαστάσεις (βλ. Σελίδα 19)
Ανταλλακτικά (βλ. Σελίδα 21)
Σήμα ελέγχου (βλ. Σελίδα 20)
Slovenski
Montaža
(glejte stran 18)
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Navodila za montažo
• Osnovni komplet 2647118X / 2625418X se lahko
vgradi le v vmesni strop. Ne sme se vliti v betonski
strop!
• Kompletno instalacijo imperite v skladu z DIN 1988 /
EN 1717.
• Pri montaži tega proizvoda s strani kvalificiranega
strokovnega osebja je treba paziti na to, da je
pritrdilna ploskev na celotni površini za pritrditev glad-
ka (brez izstopajočih fug ali zasekov ploščic), da je
struktura stene primerna za montažo proizvoda in ne
kaže šibkih mest.
Tehnični podatki
Delovni tlak: maks. 0,6 MPa
Priporočeni delovni tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 60°C
Proizvod je zasnovan izključno za sanitarno vodo!
Opis simbola
Ne smete uporabiti silikona, ki vsebuje ocetno
kislino!
Mere (glejte stran 19)
Rezervni deli (glejte stran 21)
Preskusni znak (glejte stran 20)

12
Estonia
Paigaldamine
(vt lk 18)
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Paigaldamisjuhised
• Põhikomplekti 2647118X / 2625418X võib paigalda-
da ainult vahelakke. Seda ei tohi valada betoonlakke!
• Paigalduse lõpetamiseks uhuge läbi sooja ja külma
vee varustus.
• Toote paigaldamisel kvalifitseeritud spetsialistide poolt
tuleb jälgida, et kinnituspind oleks kogu ulatuses
ühtlaselt tasane (mitte ühtki üleseisvat vuuki või kaldus
kahhelkivi), seina ülesehitus toote paigaldamiseks
sobiv ja ilma nõrkade kohtadeta.
Tehnilised andmed
Töörõhk maks. 0,6 MPa
Soovitatav töörõhk: 0,1 - 0,4 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 60°C
Toode on ette nähtud eranditult joogivee jaoks!
Sümbolite kirjeldus
Ärge kasutage äädikhapet sisaldavat silikooni!
Mõõtude (vt lk 19)
Varuosad (vt lk 21)
Kontrollsertifikaat (vt lk 20)
Latvian
Montāža
(skat. lpp. 18)
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Norādījumi montāžai
• Pamata komplektu 2647118X / 2625418X var
iebūvēt tikai starpklājā. To nedrīkst ieslēgt betona
griestos!
• Izskalojiet visu instalāciju atbilstoši DIN 1988 / NE
1717.
• Kvalificētiem speciālistiem, montējot produktu,
jāpiegriež vērība tam, lai piestiprināšanas virsma visā
piestiprināšanas zonā ir gluda (nav fūgu vai flīžu
iecirtumu), sienas uzbūve ir piemērota produkta
montāžai un tajā nav nestabilu vietu.
Tehniskie dati
Darba spiediens: maks. 0,6 MPa
Ieteicamais darba spiediens: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 60°C
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Simbolu nozīme
Neizmantot silikonu, kas satur etiķskābi!
Izmērus (skat. lpp. 19)
Rezerves daļas (skat. lpp. 21)
Pārbaudes zīme (skat. lpp. 20)

13
Srpski
Montaža
(vidi stranu 18)
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Instrukcije za montažu
• Okvirni nosač 2647118X / 2625418X može da se
ugradi samo u spuštenu tavanicu. Zabranjeno je
ulivati ga u betonske plafone!
• Kompletnu instalaciju treba isprati u skladu s DIN
1988 / EN 1717.
• Kada proizvod montira kvalifikovano stručno osoblje
treba paziti da čitava površina na koju se učvršćuje
bude ravna (bez istaknutih fuga ili krivljenja pločica),
da je zidna konstrukcija primerena montaži proizvoda
i da nema slabih mesta.
Tehnički podaci
Radni pritisak: maks. 0,6 MPa
Preporučeni radni pritisak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 60°C
Proizvod je koncipiran isključivo za pijaću vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Mere (vidi stranu 19)
Rezervni delovi (vidi stranu 21)
Ispitni znak (vidi stranu 20)
Norsk
Montasje
(se side 18)
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Montagehenvisninger
• Grunnsettet 2647118X / 2625418X kan kun
monteres i et undertak. Det må ikke støpes inn!
• Komplett installasjon spyles iht. DIN 1988 / EN 1717.
• Under monteringen av produktet gjort av kvalifisert
fagpersonal, skal man påse at monteringsoverflaten
på hele festeområdet er plant (ingen utstikkende fuger
eller flisekanter), at veggoppbyggingen egner seg for
produktmontasjen og ikke viser svake punkter.
Tekniske data
Driftstrykk maks. 0,6 MPa
Anbefalt driftstrykk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 60°C
Produktet er utelukkende designet for drikkevann!
Symbolbeskrivelse
Ikke bruk silikon som inneholder eddiksyre!
Mål (se side 19)
Servicedeler (se side 21)
Prøvemerke (se side 20)

14
БЪЛГАРСКИ
Монтаж
(вижте стр. 18)
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане или
порязване.
Указания за монтаж
• Основният набор 2647118X / 2625418X може
да бъде монтиран само в междинен таван. Той не
може да бъде излят в бетонен таван!
• Промийте цялата инсталация съгласно DIN 1988 /
EN 1717.
• При монтаж на продукта от квалифицирани
специалисти да се внимава за това, закрепващата
повърхност в целия диапазон на закрепването да
бъде равна (без изпъкнали фуги или изместване на
плочки), конструкцията на стената да е подходяща
за монтаж на продукта и да няма слаби места.
Технически данни
Работно налягане: макс. 0,6 МПа
Препоръчително работно налягане: 0,1 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 60°C
Продуктът е разработен само за питейна вода!
Описание на символите
Не използвайте силикон, съдържащ оцетна
киселина!
Размери (вижте стр. 19)
Сервизни части (вижте стр. 21)
Контролен знак (вижте стр. 20)
日本語
施工方法
(次のページを参照18)
安全上の注意
施工の際は手を挟んだり怪我をしないように,手
袋をはめてください.
施工上の注意
• 埋込部2647118X/2625418Xは,天井に直付け又
は吊るして施工します.コンクリートの天井に埋
め込んで使用はできません!
• DIN1988/EN1717に準拠する配管洗浄をして
下さい(日本においては,配管洗浄を確実に実施
して下さい).
• 適切な資格を持つ方が製品の施工を行ってくだ
さい.施工面が平らであること(躯体の凹凸やタ
イル等の段差がないこと),壁の構造が製品の施
工に適しており必要な強度があることを確認して
くだ さ い .
技術資料
使用圧力: 最大0,6MPa
推奨使用水圧:0,1-0,4MPa
(1MPa=10bar=147PSI)
給湯温度: 最大60°C
この製品は飲料水での使用が前提となっています(
日本においては水道法に適合する飲料水)!
アイコン の 説 明
酢酸系シリコンをご使用にならないでくだ
さい!
寸法 (次のページを参照19)
スペアパーツ (次のページを参照21)
認証について (次のページを参照20)

15
Українська
Монтажний
(дивіться сторінку 18)
Примітки з безпеки
Під час встановлення слід надягати рукавички, щоб
запобігти травмам та порізам.
Інструкції зі встановлення
• Базовий комплект 2647118X / 2625418X можна
встановити тільки на підвісну стелю. Неприпустимо
встановлювати його в бетонну стелю!
• Для завершення монтажу промийте як гаряче, так і
холодне водопостачання.
• Під час встановлення виробу кваліфікованим
навченим персоналом переконайтеся, що вся
поверхня кріплення є рівною та гладкою (без
виступаючих швів або зміщення плитки), що
оздоблення стіни підходить для застосування
продукту та не має слабких місць.
Технічні дані
Робочий тиск: макс. 0,6 МПа
Рекомендований робочий тиск: 0,1 - 0,4 МПа
(1 МПа = 10 бар = 147 PSI)
Температура гарячої води: макс. 60°C
Продукт призначений виключно для питної води!
Опис символу
Не використовуйте силікон, що містить оцтову
кислоту!
Розміри (дивіться сторінку 19)
Запчастини (дивіться сторінку 21)
Тестовий сертифікат
(дивіться сторінку 20)


(18)


.

•2647118X /
.2625418X
.
•
.
•

)
.(

.

0,6 :
0,4 -0,1 :
(PSI 147 =10 =1)
60°C :
!

!
!
(19)
(21)
(20)

16
Türkçe
Montajı(bakınız sayfa 18)
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Montaj açıklamaları
• Temel set 2647118X / 2625418X, sadece bir ara
tavana monte edilebilir. Beton tavada çakılmamalıdır!
• DIN 1988 / EN 1717'ye göre komple tesisatı yıkayın.
• Ürünün yetkili uzman personel tarafından montajı
yapılırken, sabitleme yüzeyinin sabitleme planının tüm
alanında bulunduğuna (derz veya fayans kayması
olmamalıdır), duvar yapısının ürünün montajı için
uygun olduğuna ve zayıf noktaları bulunmadığına
dikkat edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Ürün sadece şebeke suyu için tasarlanmıştır!
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Ölçüleri (bakınız sayfa 19)
Yedek Parçalar (bakınız sayfa 21)
Kontrol işareti (bakınız sayfa 20)
Garanti Belgesi
Üretici veya İthalatçı Firmanın
Unvanı: Hansgrohe Armatür Ltd. Şti
Adresi: Fulya Mahallesi Bahçeler Sokak Efe han 20/C
Mecidiyeköy Şişli İstanbul
Telefonu: (0-212) 273 07 30
Faks: (0-212) 273 07 40
web adresi: www.hansgrohe.com.tr
Malın
Markası: Hansgrohe
Cinsi: Sıhhi tesisat malzemesi
Garanti Süresi: 2 YIL
Azami Tamir Süresi: 20 İş günü
Genel Müdür
Albert Emlek
Satıcı Firmanın:
Unvanı:
Adresi:
Telefonu:
Faks:
e-posta:
Fatura Tarih ve Sayısı:
Marka ve Modeli:
Teslim Tarihi ve Yeri:
Yetkilinin İmzası:
Firmanın Kaşesi:
Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve
kaşeleyecektir.

17
Magyar
Szerelés
(lásd a oldalon 18)
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
Szerelési utasítások
• A 2647118X / 2625418X-es alapkészletet csak egy
vakfödémbe lehet beépíteni. Nem szabad beton
mennyezetbe beönteni!
• A DIN 1988 / EN 1717 szerint öblítse át a komplett
installációt.
• A termék képzett szakember általi felszerelése esetén
ügyelni kell arra, hogy a rögzítési felület teljesen sima
legyen (ne legyen kiálló fuga vagy csempe), a fal
szerkezete a termék felszerelésére alkalmas legyen,
és ne legyen gyenge pontja.
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
A terméket kizárólag ivóvízhez tervezték!
Szimbólumok leírása
Ne használjon ecetsavtartalmú szilikont!
Méretet (lásd a oldalon 19)
Tartozékok (lásd a oldalon 21)
Vizsgajel (lásd a oldalon 20)


(18)




•2647118X /
.2625418X

•,

•,
)
,(


MPa 0,6 :
MPa 0,4 -0,1 :
(MPa =10 bar =147 PSI 1)
60°C 
!

!
(19)
(21)
(20)

18
3
5 6
1 2
1.
2.
4.
3.
Ø 10 mm
SW 13 mm
SW 22 mm
4
Montage

19
186
186
244
244
G 1/2
max. 20
min.60
95
Raindance
2647118X
344
344
G 1/2
280
280
95
max. 20
min. 60
Raindance
2625418X
Maße

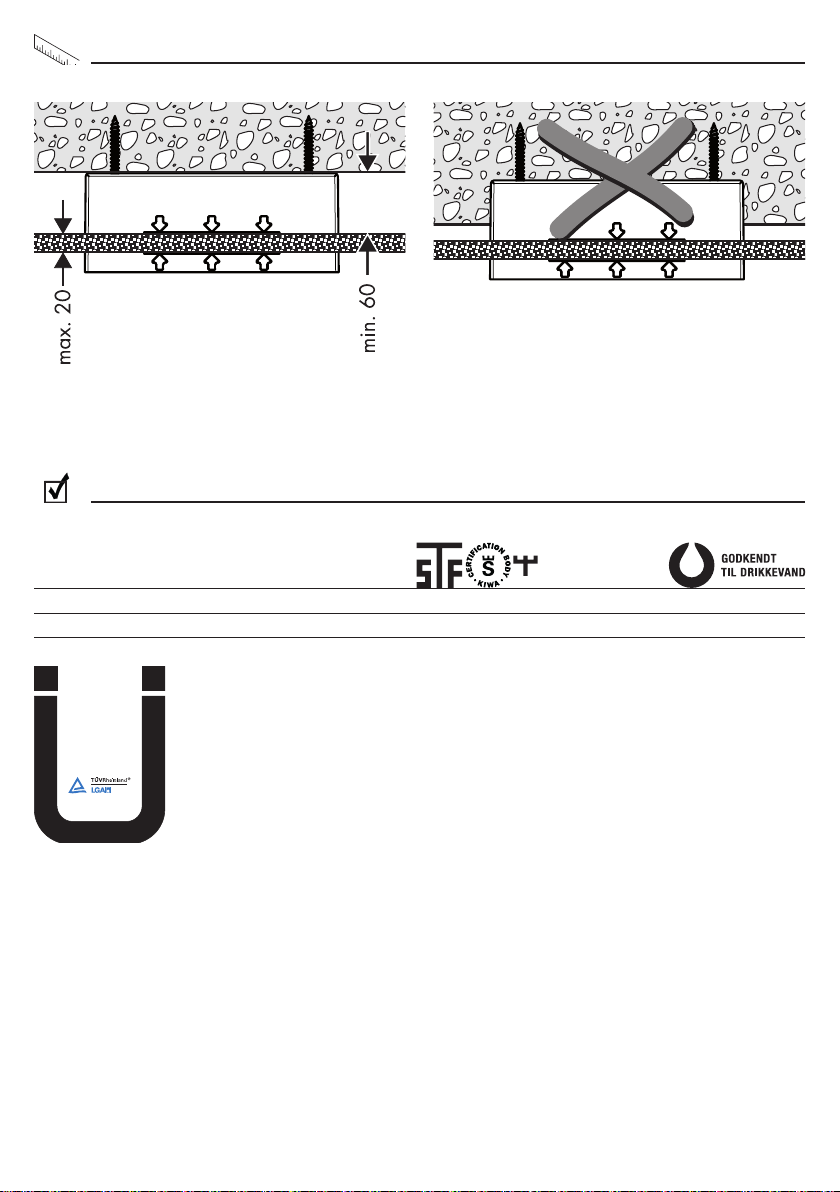

20
NO!
P-IX DVGW SINTEF NF ETA
2647118X P-IX 28058/IIO
2625418X CU0489
Products
Hansgrohe SE
DIN 4109-1
PA-IX 28058/IIO
Prüfzeichen
