Hans Grohe Talis E 71748 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Metropol
74553xx1
Metris S
31446xx1
31436xx1
Talis S
32314xx1
32313xx1
Metris S
31448xx1
31438xx1
Talis Select
72419xx1
72415xx1
Focus S
31733xx1
31732xx1
Metropol
32553xx1
Metris E
31444xx1
31440xx1
Talis E
71748xx1
71747xx1

2
English Français
Installation Considerations
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• The 4-Hole Roman Tub Set trim kits require rough
06646000 (not included). Rough 06646000 is
listed by IAPMO.
• The 3-Hole trim kits require rough #06607000 (not
included). Rough #06607000 is listed by IAPMO.
• This unit is not anti-scald. In Massachusetts, or
if required by local plumbing code, install an
approved remote pressure balance valve or other
approved tempering device.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier professionnel
licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Les ensembles de robinetterie à 4 ouvertures requièrent
l’utilisation de la pièce de surface 06646000 (non
comprise). La pièce de surface 06646000 est
homologuée par l’IAPMO.
• Les ensembles de robinetterie à 3 ouvertures requièrent
l’utilisation de la pièce de surface 06607000 (non
comprise). La pièce de surface 06607000 est
homologuée par l’IAPMO.
• Ce produit ne possède pas de dispositif anti-brûlure.
Installez une vanne à pression autorégularisée externe
approuvée ou tout autre dispositif anti-brûlure approuvé,
tel que requis par le code de plomberie local.
• Conservez ce livret et le reçu (ou une autre preuve sur
laquelle figurent la date et l’endroit de l’achat) pour ce
produit dans un endroit sûr. Le reçu est requis si vous
commandez des pièces sous garantie.

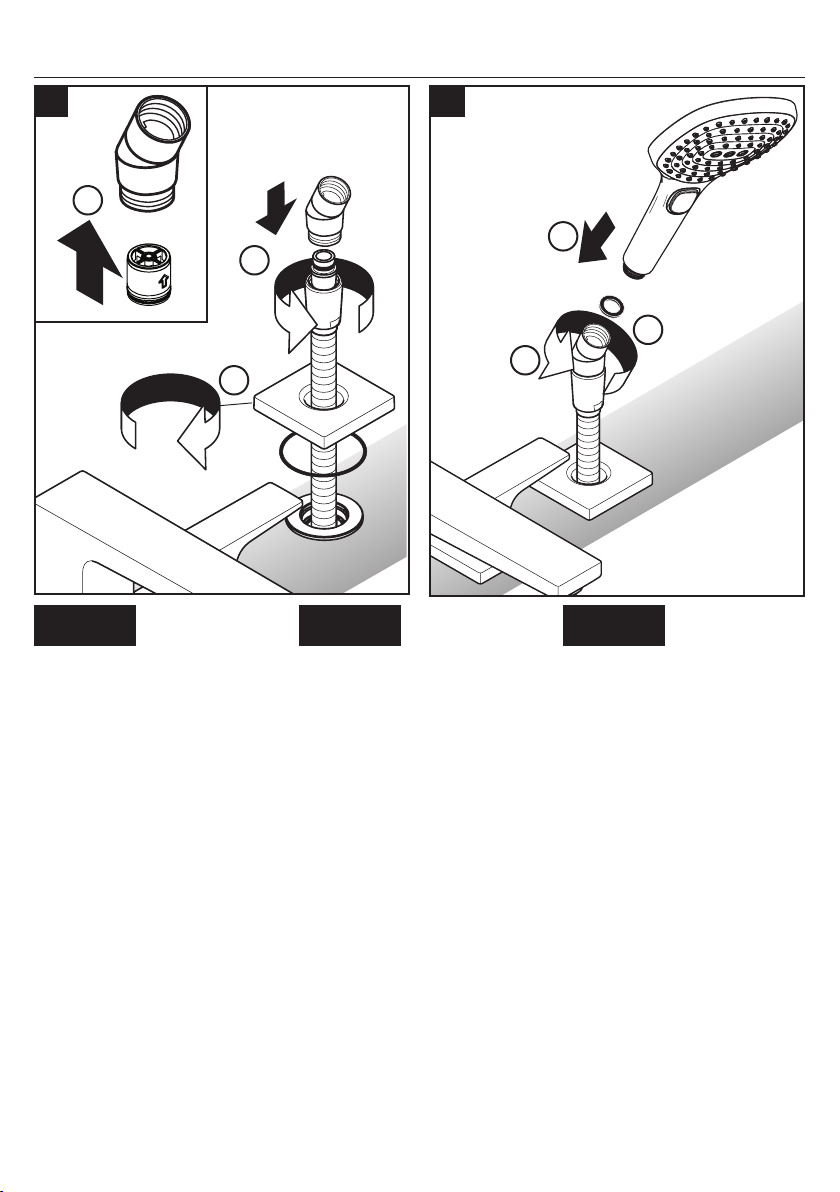

Four-hole models only:
• Protection against backflow is provided by a
check valve in the handshower elbow and by an
automatically resetting diverter.
• The maximum flow rate of the included handshower
is 2.0 GPM (7.6 GPM).
• This handshower is for use with automatic
compensating valves rated at 1.5 GPM (5.7 L/min)
or less.
Pour les modèles à quatre ouvertures
seulement :
• La protection contre le retour d’eau est assurée par un
clapet anti-retour dans le coude de la douchette et un
dispositif de dérivation à réenclenchement automatique.
• Le débit de la douchette est de 2.0 gal/min
(7.6 L/min)
• La douchette doit être utilisée avec une soupape
qui compense automatiquement, et est évalué à
1.5 GPM (5.7 L/min.) ou moins.

3
Español
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Los juegos de pieza exterior de 4 orificios requieren
la pieza interior 06646000 (no incluida). La
pieza interior 06646000 se encuentra en la lista
de IAPMO.
• Los juegos de pieza exterior de 3 orificios requieren
la pieza interior 06607000 (no incluida). La
pieza interior 06607000 se encuentra en la lista
de IAPMO.
• Esta unidad no es anti-escaldadura. Instale una
válvula remota de balance de presiones aprobada
u otro dispositivo anti-escaldadura aprobado si el
código de plomería local lo requiere.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.
Installation / Installation / Instalación
• 71747xx1, 32313xx1,
72415xx1, 31440xx1,
31436xx1, 31438xx1,
31732xx1
• 71748xx1, 32314xx1,
72419xx1, 31444xx1,
31446xx1, 31448xx1,
31733xx1
• 32553xx1, 74553xx1
page 6
page 10
page 15
Tools Required / Outiles Utiles /
Herramientas Útiles
Modelos de cuatro orificios únicamente:
• Una válvula antirretorno en el codo de la teleducha
y un distribuidor que se reajusta automáticamente
brindan protección contra el contraflujo.
• El caudal de la teleducha es de 2.0 galones por
minuto (7.6 L/min).
• La ducha de mano es debe ser utilizada con una
válvula que compensa automáticamente, y es
valorado en 1.5 GPM (5.7 L/min) o menos.
27 mm
22 mm
3 mm

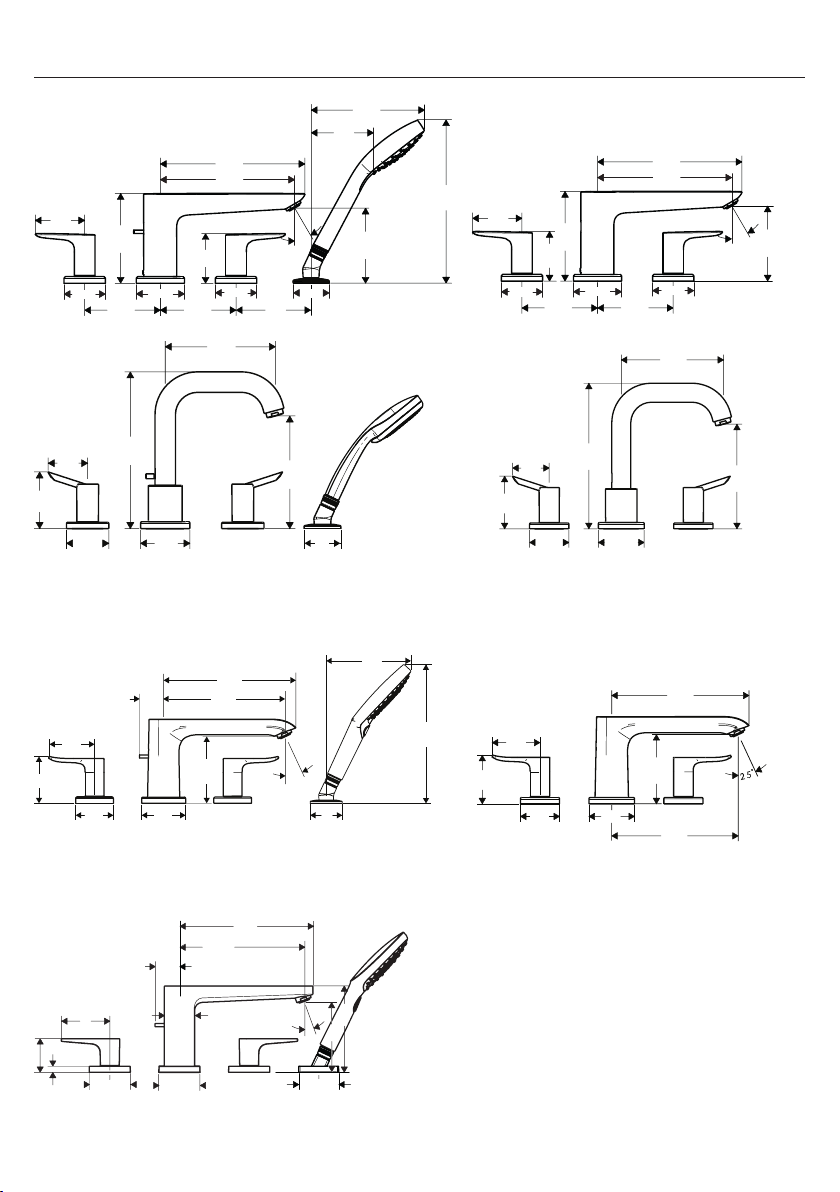

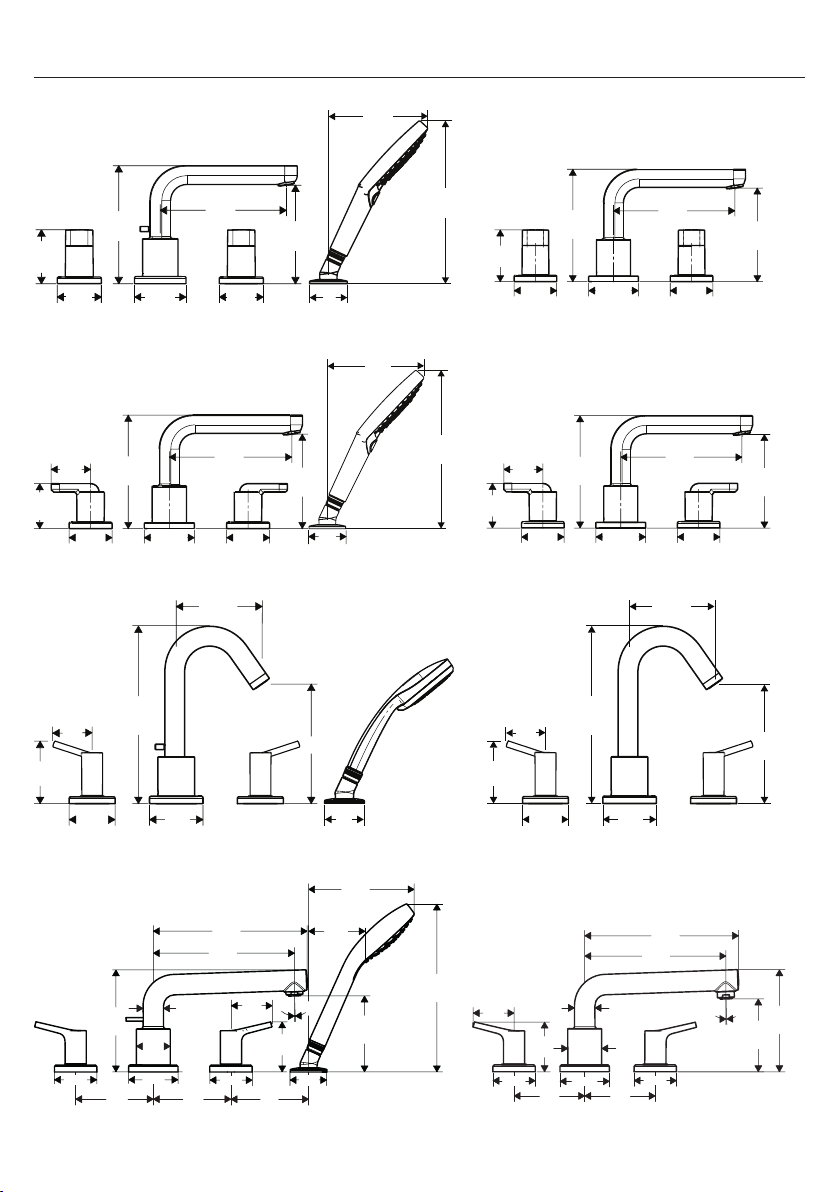

4
6¼"
2⅞"
2⅜" 2⅜"
2¾"
6¾"
5¼"
2"
5⅜"
8⅞"
6¼"
2⅞"
2⅜" 2⅜" 2¾"
6¾"
5¼"
3"
2"
2⅜"
4½"
9⅞"
2¾"
7"
3"
2"
2⅜"
4½"
9⅞"
2¾"
7"
2"
6¼"
2½"
2⅛"
2⅜" 2⅜"
2¾"
6¾"
5¼"
2"
5⅜"
8⅞"
6¼"
2½"
2⅛"
2⅜" 2⅜" 2¾"
6¾"
5¼"
2¼"
2¾"
1⅞"
1⅛"
7⅞"
8⅝"
4⅞" 4⅞" 4⅞"
4¼"
5¾"
9⅜"
3⅛"
5⅞"
2⅜" 2¾" 2⅜"
2°
2"
2°
2⅜" 2⅜" 2¾"
4⅞"
4⅞"
1⅞"
1⅛"
2¼"
2¾"
8⅝"
7⅞"
4¼"
5¾"
Metris S
31446xx1
Metris S
31436xx1
Metris S
31438xx1
Metris S
31448xx1
Talis S
32314xx1
Talis S
32313xx1
Talis Select
72419xx1
Talis Select
72415xx1

5
30
°
7¾"
8¼"
5⅛"
2⅞"
2⅞"
4¼"
3½"
6½"
9"
2"
2⅜" 2¾" 2⅜"
4⅞" 4⅞"4⅞"
30
°
2⅞"
5⅛"
2⅞"
2⅜" 2¾"
4⅞" 4⅞"
8¼"
7¾"
2⅜"
4¼"
3⅛"
2¼"
2⅜"
6⅛"
8¾"
2¾"
6¼"
2"
3⅛"
2¼"
2⅜"
6⅛"
8¾"
2¾"
6¼"
3"
2⅞"
2⅜" 2¾"
1½"
8¼"
4⅛"
7⅝"
2"
5⅜"
8⅞"
25°
3"
2⅞"
2⅜" 2¾"
8¼"
4⅛"
7⅝"
Metris E
31444xx1
Metris E
31440xx1
Metropol
32553xx1 / 74553xx1
Talis E
71748xx1
Talis E
71747xx1
Focus S
31733xx1
Focus S
31732xx1
20
°
7¾"
4⅜"
5⅜"
8¼"
1½"
2⁹⁄₁₆"/2⁹⁄₁₆" 2⁹⁄₁₆"/2⁹⁄₁₆" 2⁹⁄₁₆"/2⁹⁄₁₆"
⅜"
3"
2⅛"
1⅞"/1⅞"

6
English Français Español

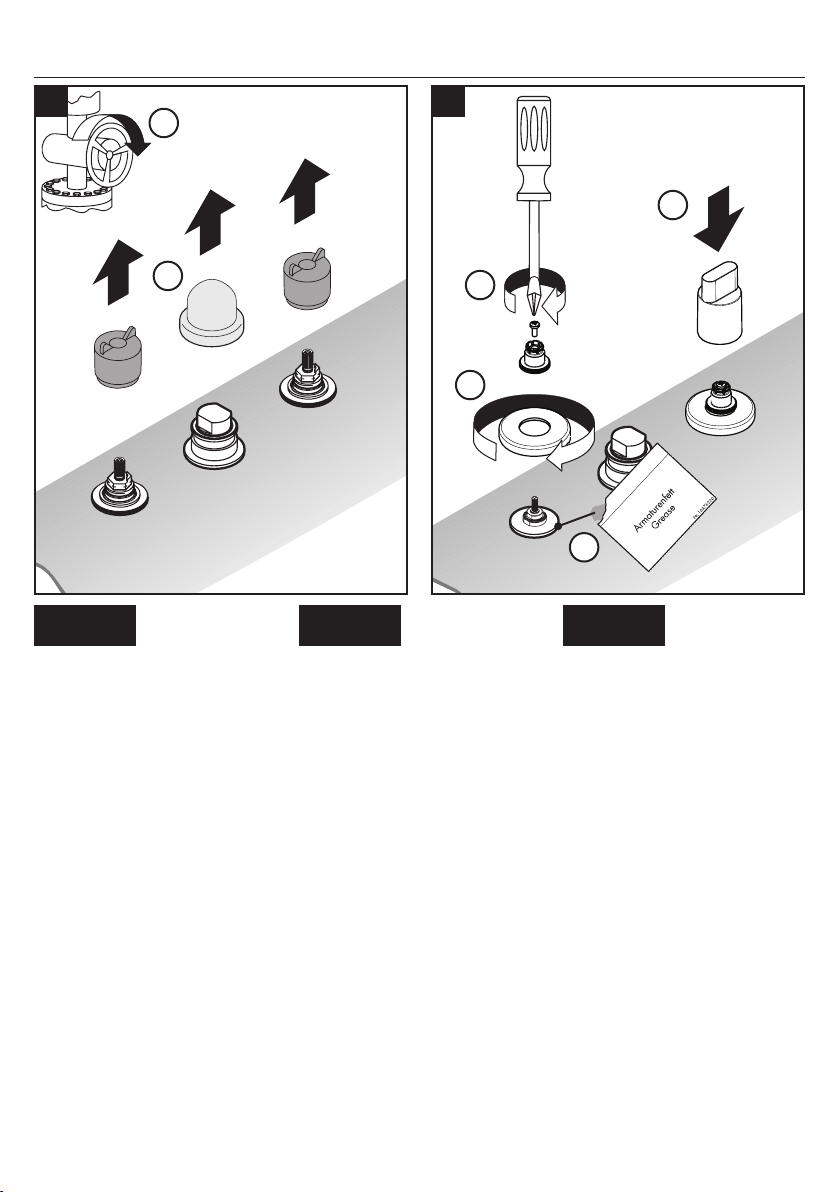

Turn the water off at the main
before beginning.
Remove the plaster shields.
Avant de commencer, fermez l'eau
à la valve principale.
Retirez les protecteurs.
Cierre el paso del agua en la
entrada del suministro antes de
comenzar.
Retire los protectores de yeso.
Lightly lubricate the threads on
the handle mounting plates using
white plumbers' grease.
Install the handle escutcheons.
Install the white plastic snap con-
nectors and the screws.
Push the handles down firmly over
the snap connectors.
Lubrifiez légèrement les filets sur
les plaques de montage en util-
isant de la graisse de plomberie
blanche.
Installez les écussons.
Installez les connecteurs de poi-
gnée à encliqueter.
Poussez les poignées sur les con-
necteurs à encliqueter.
Lubrique ligeramente las roscas en
las placas de montaje con grasa
blanca para plomería.
Instale los floróns.
Instale los conectores a presión
del mando.
Presione los mandos en los conec-
tores a presión.
Installation / Installation / Instalación 71747xx1, 32313xx1, 72415xx1, 31440xx1, 31436xx1, 31438xx1, 31732xx1
1
2
1
2
3
4
1 2

7
English Français Español

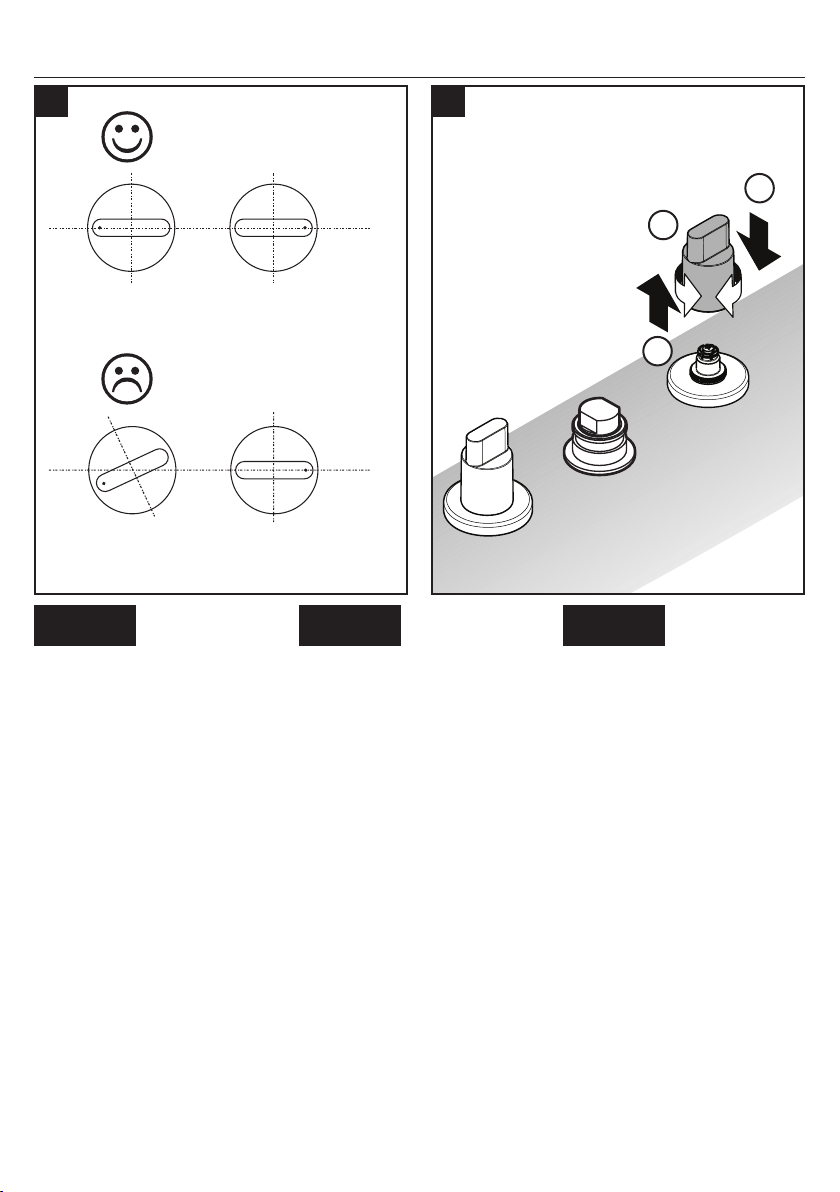

Vérifiez l’alignement des
poignées.
Inspect the alignment of the
handles. Inspeccione la alineación de los mandos.
If it is not satisfactory, remove
the handle, turn it slightly, and
reinstall.
Si l’alignement n’est pas satisfais-
ant, retirez la poignée, tournez-la
légèrement, puis réinstallez-la.
Si la alineación no es satisfactoria,
retire el mando, gírelo levemente y
reinstálelo.
1
2
3
3 4

8
English Français Español

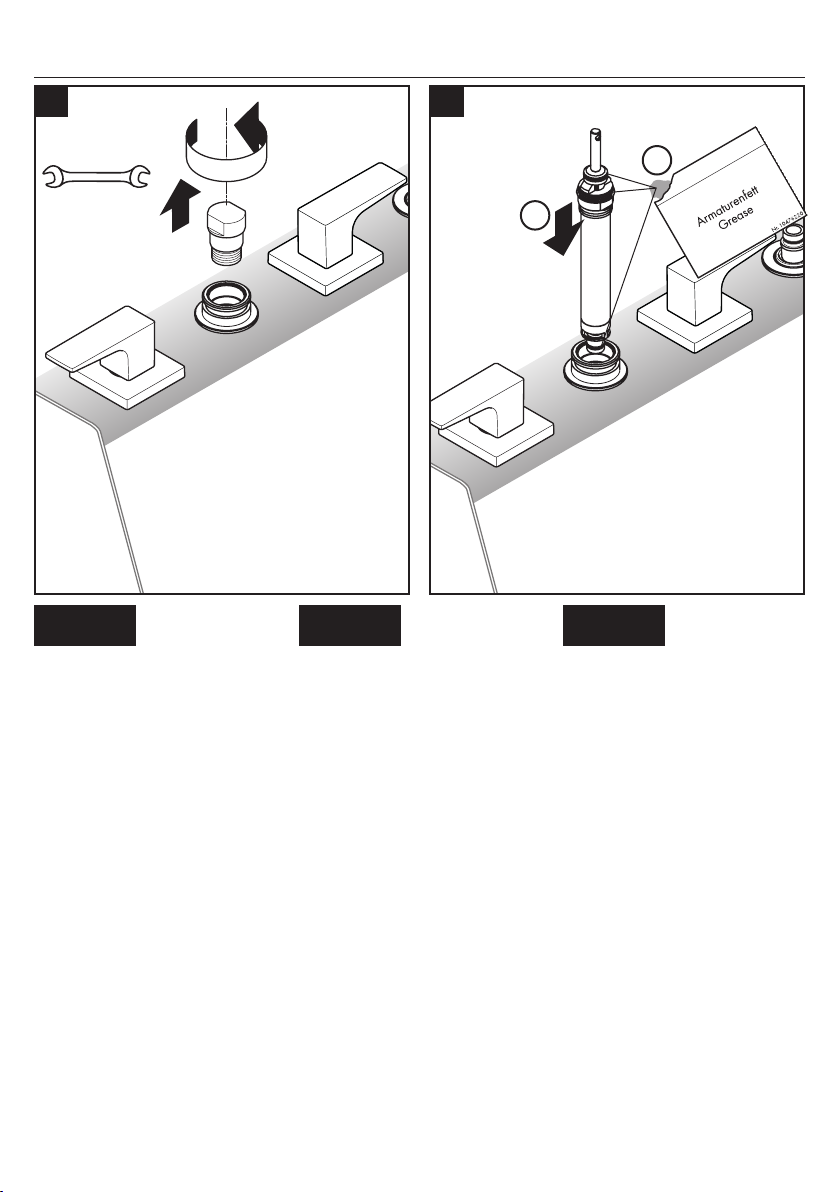

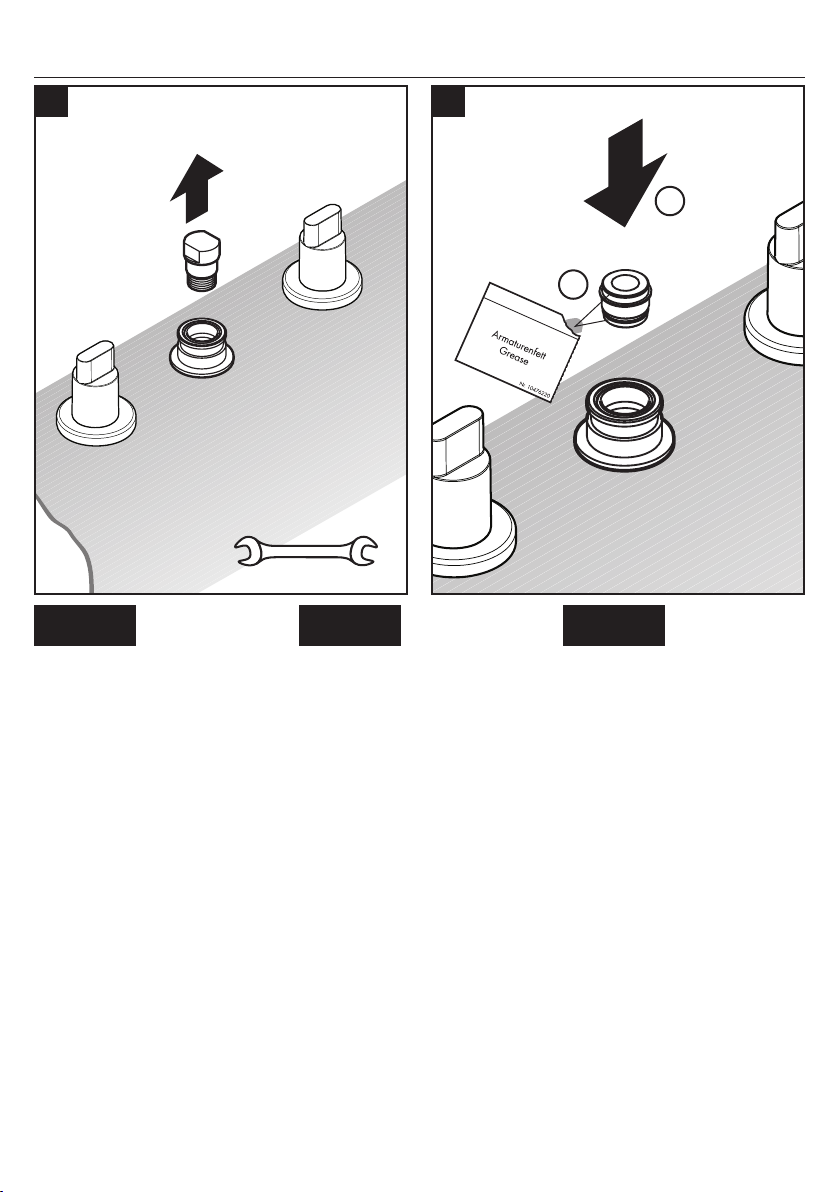

Remove the brass plug from the
tee. Retirez le bouchon du raccord en T. Retire el tapón del tubo en “T”.
Lightly lubricate the o-rings on the
sealing ring using white grease
(not included).
Push the spout sealing ring firmly
into the spout tee.
Lubrifiez les joints toriques sur la
bague d’étanchéité à l’aide de
graisse de plomberie blanche
(non comprise).
Appuyez fermement sur la bague
d’étanchéité pour l’insérer dans le
raccord en T.
Lubrique los retenes anulares en el
anillo de sellado con grasa blan-
ca para plomería (no incluida).
Presione el anillo de sellado firme-
mente en el tubo en “T”.
27 mm
5 6
1
2

9
English Français Español

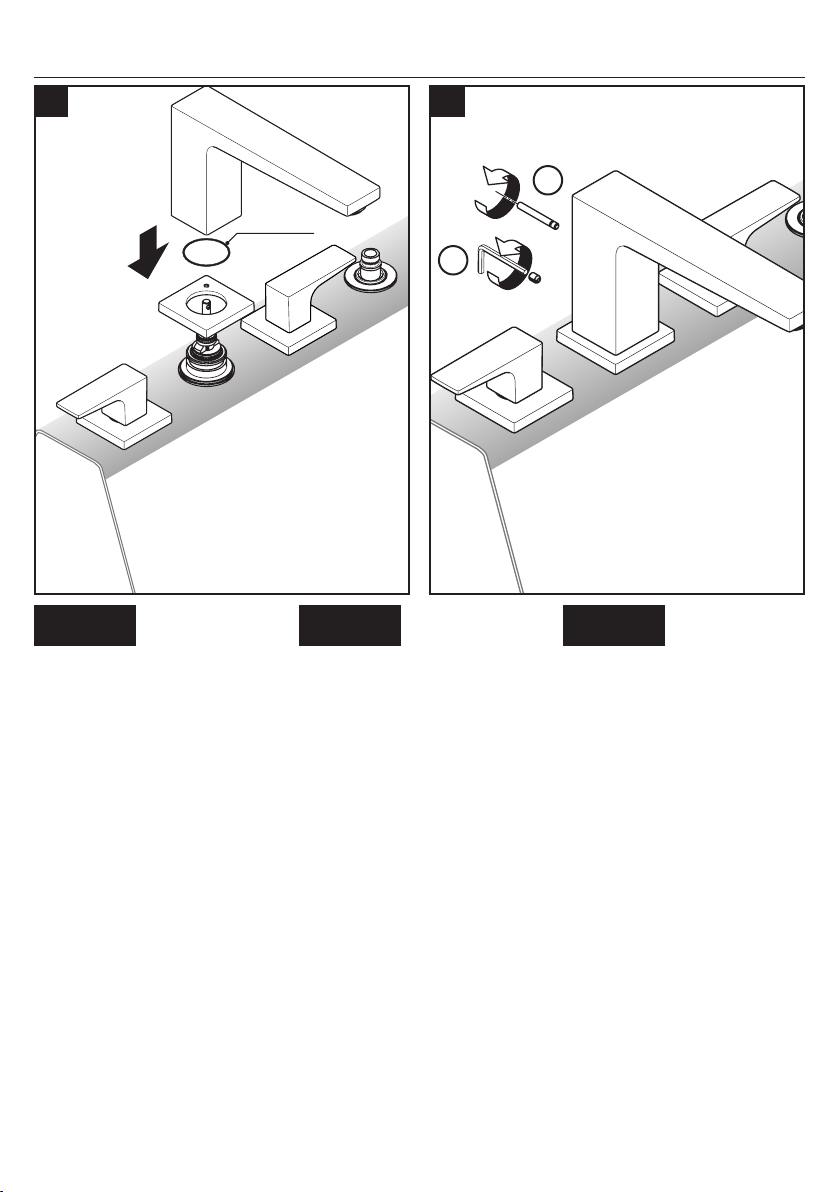

Install the spout escutcheon.
Press the spout over the spout tee.
Install and tighten the set screw
with a 3 mm Allen wrench.
 Do not overtighten the
set screw or the o-rings
on the sealing ring will
deform, which will cause
a leak.
Installez l’écusson.
Poussez le robinet sur la bague
d’étanchéité.
Serrez la vis de pression à l’aide
d’une clé hexagonale de 3 mm.
 Ne serrez pas excessive-
ment la vis de pression
ou les joints toriques sur
la bague d’étanchéité
pour éviter de la déform-
er et de causer une fuite.
Instale el florón.
Presione el surtidor sobre el anillo
de sellado.
Apriete el tornillo de fijación con
una llave Allen de 3 mm.
 No sobreapriete el
tornillo de fijación, o
los retenes anulares
en el anillo de sellado
se deformarán, lo que
provocará una pérdida.
page page 20 page page 20 página page 20
3 mm
7
1
2
3

10
English Français Español
Turn the water off at the main
before beginning.
Remove the plaster shields.
Avant de commencer, fermez l'eau
à la valve principale.
Retirez les protecteurs.
Cierre el paso del agua en la
entrada del suministro antes de
comenzar.
Retire los protectores de yeso.
Lightly lubricate the threads on
the handle mounting plates using
white plumbers' grease.
Install the handle escutcheons.
Install the white plastic snap con-
nectors and the screws.
Push the handles down firmly over
the snap connectors.
Lubrifiez légèrement les filets sur
les plaques de montage en util-
isant de la graisse de plomberie
blanche.
Installez les écussons.
Installez les connecteurs de poi-
gnée à encliqueter.
Poussez les poignées sur les con-
necteurs à encliqueter.
Lubrique ligeramente las roscas en
las placas de montaje con grasa
blanca para plomería.
Instale los floróns.
Instale los conectores a presión
del mando.
Presione los mandos en los conec-
tores a presión.
71748xx1, 32314xx1, 72419xx1, 31444xx1,
31446xx1, 31448xx1, 31733xx1
Installation / Installation / Instalación
1 2
1
2
1
2
3
4
