Hans Grohe Talis S Manual

Talis S
Einhebel-Küchenmischer 170 mit Ausziehbrause für offene Warmwasserbereiter
Oberflächen: Chrom___Artikelnummer: 32842000
Beschreibung
Merkmale
· ComfortZone 170
· Schwenkbereich 150°
· Normal- und Brausestrahl
· Brausestrahl nicht arretierbar
· Anschlussgröße: DN15
· Durchflussmenge 5 l/min
· Keramikmischsystem
· Anschlussart: G ⅜ Anschlussschläuche
· Rückflussverhinderer integriert
· nicht für Durchlauferhitzer geeignet
· Lieferumfang: Einhebel-Küchenmischer,
Anschlussschläuche, Schaftbefestigung,
Rückflussverhindererpatrone, Befestigungsmaterial,
Montageanleitung
· PA-IX 18452/I
Technologie

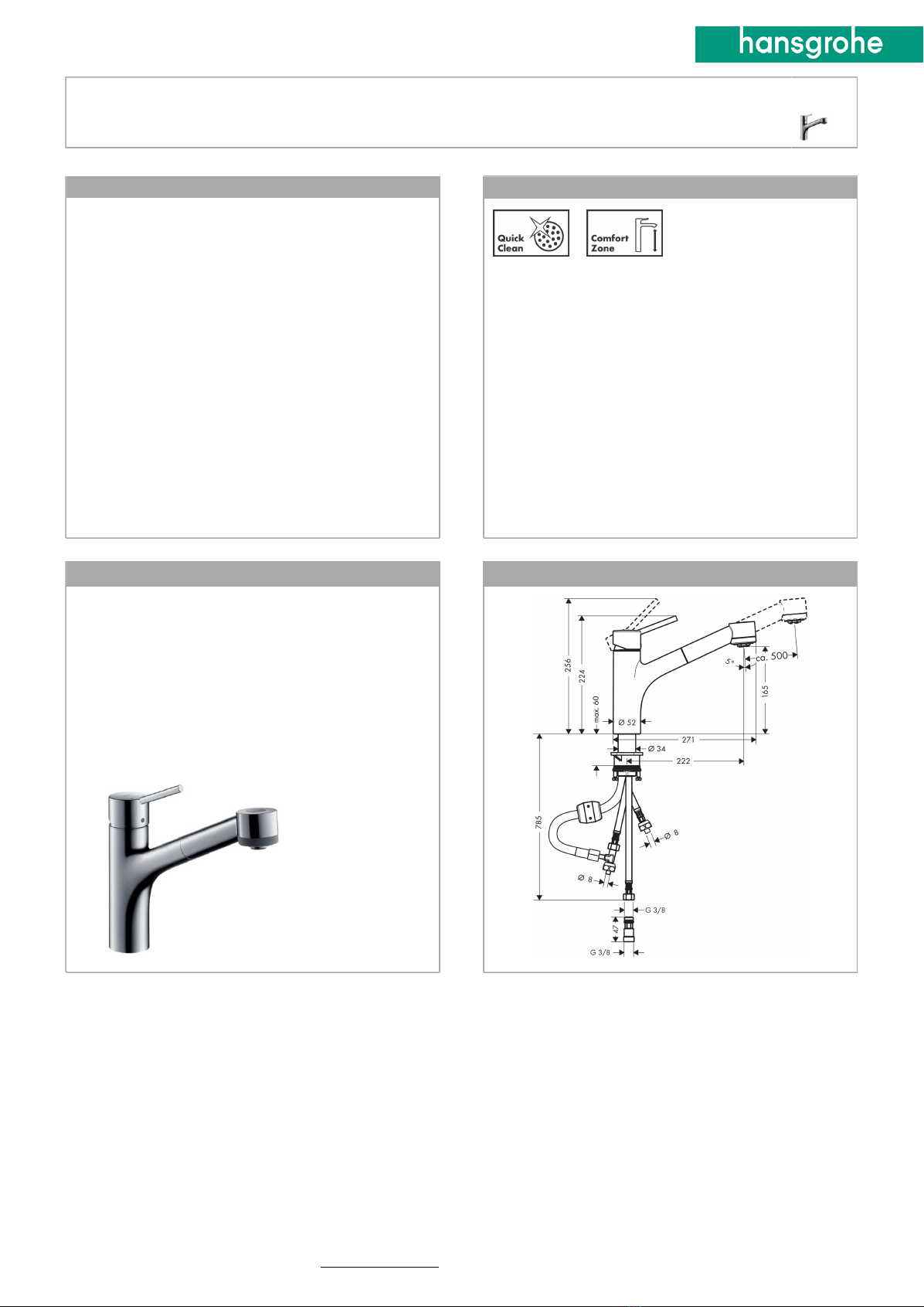

Produktabbildung Maßzeichnung
Mehr Details online auf unserer Website_www.hansgrohe.de_Wir freuen uns auf Ihren Besuch
24.10.18
1 / 2Seite

Talis S
Einhebel-Küchenmischer 170 mit Ausziehbrause für offene Warmwasserbereiter
Oberflächen: Chrom___Artikelnummer: 32842000
Durchflussdiagramm
Mehr Details online auf unserer Website_www.hansgrohe.de_Wir freuen uns auf Ihren Besuch
24.10.18
2 / 2Seite

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба /
Ръководство за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30
Talis S
32842000

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Bei 5 Liter Geräten darf die Auslaufleistung am
Mischer 5 l/min nicht übersteigen. Gegebenenfalls
Wasserzufuhr am Eckventil regulieren.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 -0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Durchflussleistung: max. 5 l/min
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Kein essigsäurehaltiges Silikon verwenden!
Reinigung (siehe Seite 37)
Montage siehe Seite 32
Serviceteile (siehe Seite 36)
Störung Ursache Abhilfe
Wenig Wasser -Strahlformer verkalkt, verschmutzt -Strahlformer reinigen, ggf. austau-
schen
-Schmutzfangsieb in den Eckventilen
verschmutzt.
-Schmutzfangsiebe reinigen / aus-
tauschen
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft ständig bei ausge-
schaltetem Wasserbereiter
-Kartusche defekt -Kartusche austauschen
Wasseraustritt im Bereich des
Schwenkauslaufes
-O-Ring defekt -O-Ring austauschen
Wasseraustritt am Befestigungsschaft -O-Ring am Anschlussschlauch
defekt
-O-Ring austauschen
Wasseraustritt unter dem Griff -Kartusche defekt -Kartusche austauschen
Wasseraustritt unter der Spüle -Verbindung Geschirrbrause-Brause-
schlauch nicht richtig angezogen
-Verbindung nachziehen
-Brauseschlauch defekt -Brauseschlauch austauschen
Maße (siehe Seite 31)
Symbolerklärung
Bedienung (siehe Seite 34)
• Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
• Beim Aufheizen des Wasserspeichers tritt
am Auslauf Tropfwasser aus.
Wartung (siehe Seite 35)
• Rückflussverhinderer müssen gemäß DIN
EN 1717 regelmäßig in Übereinstimmung
mit nationalen oder regionalen Bestim-
mungen auf ihre Funktion geprüft werden
(mindestens einmal jährlich).
• Wird der Strahlformer gewechselt, muss
ein für diese Armatur zugelassener Strahl-
former verwendet werden.
2
