Hans Grohe Talis S 100 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство
за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30
Talis S 80
72010000 / 72011000 /
72012000 / 72015000 /
72018000
Talis S 80 CoolStart
72013000 / 72014000
Talis S 100
72020000 / 72021000 /
72024000 / 72025000
Talis S 100 CoolStart
72022000 / 72023000
Talis S
72200000

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max.70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Reinigung (siehe beiliegende
Broschüre)
Bedienung (siehe Seite 35)
• Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
• 72013000 / 72014000 / 72022000 /
72023000: Um eine Stagnation in den
Anschlussleitungen zu vermeiden, muss
nach längeren Gebrauchspausen, mindes-
tens aber jeden dritten Tag, die Armatur in
Griffstellung heiß und kalt geöffnet werden
bis eine gleichbleibende Auslauftempera-
tur erreicht ist.
Serviceteile (siehe Seite 38)
Montage siehe Seite 31
Maße (siehe Seite 36)
Justierung (siehe Seite 34)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Montageschlüssel #58085000
(siehe Seite 32)
Installationskitt (siehe Seite 32)
Dichtung #98966000 (siehe Seite 31)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Durchflussdiagramm
(siehe Seite 37)
 mit EcoSmart®
 ohne EcoSmart®
2
Prüfzeichen (siehe Seite 40)

Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• La vanne d'écoulement ne doit être utilisée qu'aux
fins auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite sur
la vanne d'écoulement.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart® (limiteur de débit) se trouvant
derrière l'aérateur.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max.70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Nettoyage (voir la brochure ci-
jointe)
Instructions de service (voir
pages 35)
• Hansgrohe recommande de ne pas utili-
ser le premier demi-litre le matin ou après
une période de stagnation prolongée.
• 72013000 / 72014000 / 72022000 /
72023000: Afin d'éviter une stagnation
dans les conduites de raccordement après
une inutilisation prolongée, il faut ouvrir
au moins une fois tous les 3 jours le roinet
en position chaud et froid, jusqu'à l'obten-
tion d'une température de sortie uniforme.
Pièces détachées (voir pages 38)
Montage voir pages 31
Dimensions (voir pages 36)
Etalonnage (voir pages 34)
Réglage de la limitation d'eau chaude. En
liaison avec les chauffe-eau, un blocage de
l'eau chaude n'est pas recommandable.
Accessoires en option (ne fait pas
partie de la fourniture)
clé de montage #58085000
(voir pages 32)
Mastic d'installation (voir pages 32)
joint #98966000 (voir pages 31)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Diagramme du débit
(voir pages 37)
 avec EcoSmart®
 sans EcoSmart®
3
Classification acoustique et
débit (voir pages 40)

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The drain valve must only be used as intended. It is not
allowed to attach other objects to the drain valve, for
example a semi-pedestal.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max.70°C / 4 min
The product is exclusively designed for drinking water!
English
Cleaning (see enclosed brochure)
Operation (see page 35)
• Hansgrohe recommends not to use as
drinking water the first half liter of water
drawn in the morning or after a pro-
longed period of non-use.
• 72013000 / 72014000 / 72022000 /
72023000: After periods of prolonged
non-use, but at least every third day, the
fittings must be opened with the handle in
hot and cold position to prevent stagna-
tion in the connecting lines. Let the water
run until the water temperature is constant.
Spare parts (see page 38)
Assembly see page 31
Dimensions (see page 36)
Adjustment (see page 34)
To adjust the hot water limiter. Using a hot
water limiter in combination with a continu-
ous flow water heater is not recommended.
Special accessories (order as an
extra)
special tool #58085000
(see page 32)
Installation putty (see page 32)
seal #98966000 (see page 31)
Do not use silicone containing acetic acid!
Symbol description
Flow diagram
(see page 37)
 with EcoSmart®
 without EcoSmart®
4
Test certificate (see page 40)

Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti, ad
es. una semi-colonna, alla valvola di scarico.
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
Dati tecnici
Questo miscelatore è dotato di serie del Eco-
Smart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max.70°C / 4 min
Il prodotto è concepito esclusivamente per acqua potabi-
le!
Italiano
Pulitura (vedi il prospetto accluso)
Procedura (vedi pagg. 35)
• Hansgrohe raccomanda, di mattina
oppure dopo lunghi tempi di stagnazione,
di non utilizzare il primo mezzo litro come
acqua potabile.
• 72013000 / 72014000 / 72022000 /
72023000: Per evitare un ristagno nelle
condotte di allacciamento, dopo lunghe
pause senza utilizzo, almeno però ogni
terzo giorno, bisogna aprire il valvolame
nella posizione calda e fredda fino a
quando si è raggiunto una temperatura
d'uscita uniforme.
Parti di ricambio (vedi pagg. 38)
Montaggio vedi pagg. 31
Ingombri (vedi pagg. 36)
Taratura (vedi pagg. 34)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazione
di acqua calda in combinazione con le
caldaie istantanee non è consigliabile.
Accessori speciali (non contenuto
nel volume di fornitura)
chiave per montaggio #58085000
(vedi pagg. 32)
Mastice d'installazione (vedi pagg. 32)
guarnizione #98966000 (vedi pagg. 31)
Non utilizzare silicone contenente acido
acetico!

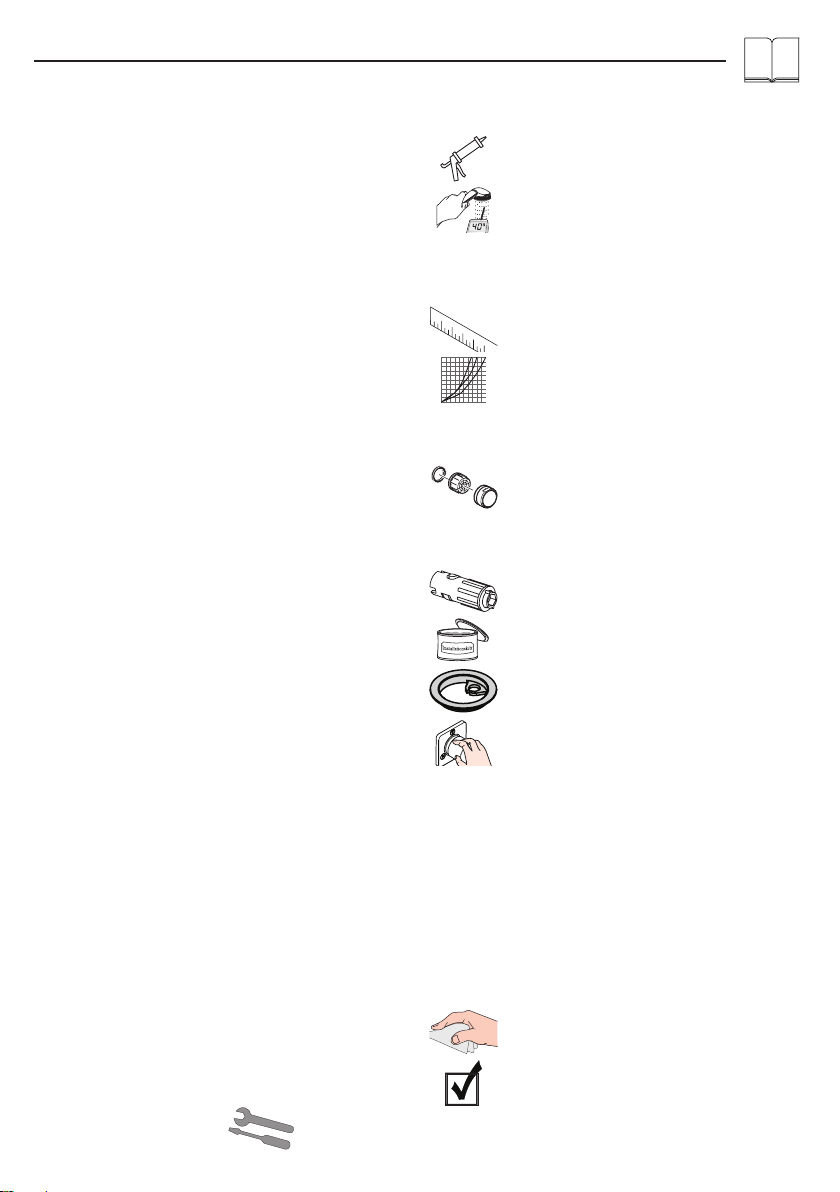

Descrizione simbolo
Diagramma flusso
(vedi pagg. 37)
 con EcoSmart®
 senza EcoSmart®
5
Segno di verifica (vedi pagg. 40)

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula
de desagüe otros objetos, como una semicolumna.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede quitar-
se el EcoSmart® (limitador de caudal), situado detrás
del aireador.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max.70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
Limpiar (ver el folleto adjunto)
Manejo (ver página 35)
• Hansgrohe recomienda no utilizar el
primer medio litro como agua potable
por las mañanas o tras un largo periodo
de inactividad.
• 72013000 / 72014000 / 72022000 /
72023000: Para evitar un estancamiento
en las tuberías de conexión, tras una
inactividad prolongada, pero al menos
cada tres días, hay que abrir el grifo en la
posición de caliente y frío hasta obtener
una temperatura de salida constante.
Repuestos (ver página 38)
Montaje ver página 31
Dimensiones (ver página 36)
Ajuste (ver página 34)
Ajuste del límite de agua caliente. En com-
binación con calentadores continuos no es
recomendable utilizar un bloqueo de agua
caliente.
Opcional (no incluido en el sumi-
nistro)
Llave de montaje #58085000
(ver página 32)
Masilla (ver página 32)
Junta #98966000 (ver página 31)
No utilizar silicona que contiene ácido
acético!

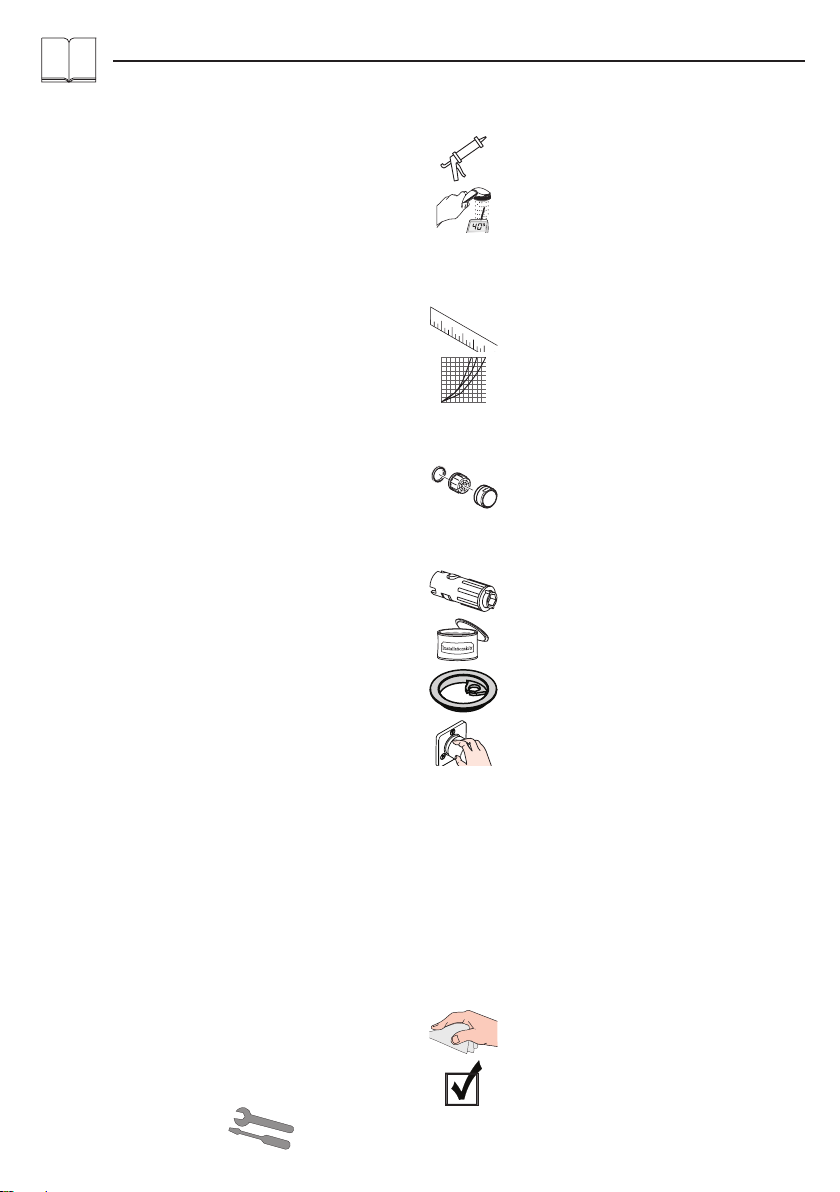

Descripción de símbolos
Diagrama de circulación
(ver página 37)
 con EcoSmart®
 sin EcoSmart®
6
Marca de verificación
(ver página 40)

Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
Technische gegevens
Armatuur standaard met EcoSmart® (doorstroom-
begrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max.70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Reinigen (zie bijgevoegde bro-
chure)
Bediening (zie blz. 35)
• Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve
liter niet als dinkwater te gebruiken.
• 72013000 / 72014000 / 72022000 /
72023000: Om stagnatie in de aansluit-
leidingen te vermijden, moet de armatuur
na langere bedrijfsonderbrekingen en
minstens alle drie dagen in de hete en
koude stand geopend worden tot een
constante uitlooptemperatuur bereikt is.
Service onderdelen (zie blz. 38)
Montage zie blz. 31
Maten (zie blz. 36)
Instellen (zie blz. 34)
Instellen van de warmwaterbegrenzing.
In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelens-
waardig.
Toebehoren (behoort niet tot het
leveringspakket)
montagesleutel #58085000
(zie blz. 32)
Kit (zie blz. 32)
dichting #98966000 (zie blz. 31)
Gebruik geen zuurhoudende silicone!

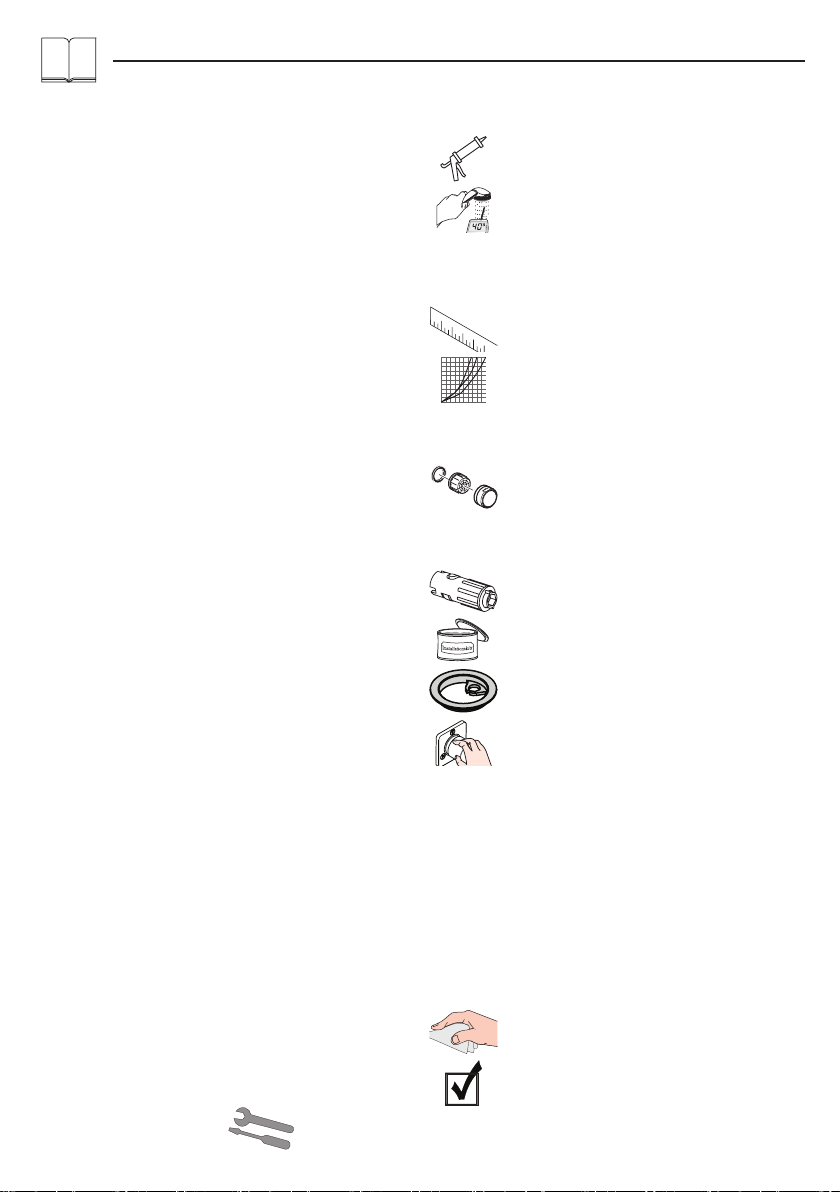

Symboolbeschrijving
Doorstroomdiagram
(zie blz. 37)
 met EcoSmart®
 zonder EcoSmart®
7
Keurmerk (zie blz. 40)

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks. en
halvsøjle til afløbsventilen.
• Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan EcoS-
mart® (gennemstrømningsbegrænseren), der sidder i
perlatoren, fjernes.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max.70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Rengøring (se venligst den vedlagte
brochure)
Brugsanvisning (se s. 35)
• Hansgrohe anbefaler at den første halve
liter om morgenen eller efter længere
stagneringstider ikke anvendes som drik-
kevand.
• 72013000 / 72014000 / 72022000 /
72023000: For at undgå en stagnation
i tilslutningsledningerne, skal armaturet i
stilling varm og koldt åbnes efter længere
brugspauser dog mindst hver tredje dag
indtil der opnås en ufornadret udløbstem-
peratur.
Reservedele (se s. 38)
Montering se s. 31
Målene (se s. 36)
Forindstilling (se s. 34)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvandvar-
mere anbefaler vi ikke en varmvandsspærre.
Specialtilbehør (ikke med i leve-
ringsomfang)
Monteringsnøgle #58085000
(se s. 32)
Kitt (se s. 32)
Pakning #98966000 (se s. 31)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Gennemstrømningsdiagram
(se s. 37)
 med EcoSmart®
 uden EcoSmart®
8
Godkendelse (se s. 40)

Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A válvula de escoamento só pode ser utilizada para
o fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás
do emulsor.
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max.70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
Limpeza (consultar a seguinte
brochura)
Funcionamento (ver página 35)
• A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
• 72013000 / 72014000 / 72022000/
72023000: De modo a evitar uma
estagnação nas tubagens de conexão, é
necessário abrir a torneira na posição da
água quente e fria (pelo menos todos os
três dias ou após longas interrupções de
utilização) até se verificar uma temperatu-
ra de saída uniforme.
Peças de substituição
(ver página 38)
Montagem ver página 31
Medidas (ver página 36)
Afinação (ver página 34)
Ajuste do limitador de água quente. Em
combinação com um esquentador, não é
recomendável o uso de um bloqueio de
água quente.
Acessórios especiais (não incluí-
do no volume de fornecimento)
Chave especial #58085000
(ver página 32)
Mástique (ver página 32)
Vedante #98966000 (ver página 31)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Fluxograma
(ver página 37)
 com EcoSmart®
 sem EcoSmart®
9
Marca de controlo
(ver página 40)

Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów,
np. półkolumny przy zaworze odpływowym, jest
niedozwolone.
• W przypadku problemów z przepływowymi pod-
grzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoSmart® (ogranicz-
nik przepływu) znajdujący się za napowietrzaczem.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks.70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Czyszczenie (patrz dołączona
broszura)
Obsługa (patrz strona 35)
• Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
• 72013000 / 72014000 / 72022000 /
72023000: W celu uniknięcia stagnacji
w przewodach doprowadzających, po
dłuższych przerwach w użytkowaniu,
przynajmniej jednak co trzy dni, należy
otworzyć armaturę w pozycji wody gorą-
cej i zimnej, aby osiągnąć temperaturę na
wylocie na stałym poziomie.
Części serwisowe
(patrz strona 38)
Montaż patrz strona 31
Wymiary (patrz strona 36)
Ustawianie (patrz strona 34)
Ustawianie ogranicznika ciepłej wody.
Używanie ogranicznika temperatury wody
w połączeniu z przepływowym podgrzewa-
czem wody nie jest zalecane.
Wyposażenie specjalne (Nie jest
częścią dostawy)
Klucz montażowy #58085000
(patrz strona 32)
Kit instalatorski (patrz strona 32)
Uszczelka #98966000 (patrz strona 31)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Schemat przepływu
(patrz strona 37)
 z EcoSmart®
 bez EcoSmart®
10
Znak jakości (patrz strona 40)

Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Vypouštěcí ventil je povoleno používat pouze dle
určení. Připevňování jiných předmětů např. polosloupů
k vypouštěcímu ventilu není přípustné.
• Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněno zařízení
EcoSmart® (omezovač průtoku), které je umístěno za
perlátorem.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max.70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Čištění (viz přiložená brožura)
Ovládání (viz strana 35)
• Hansgrohe doporučuje ráno nebo po
delších přestávkách nepoužívat prvního
půl litru jako pitnou vodu.
• 72013000 / 72014000 / 72022000/
72023000: Pokud chcete zabránit
stagnaci v přípojných vedeních, musíte po
delších přestávkách, alespoň však každý
třetí den, otevřít armaturu v poloze horká
a studená, dokud není výstupní teplota
konstantní.
Servisní díly (viz strana 38)
Montáž viz strana 31
Rozmìry (viz strana 36)
Nastavení (viz strana 34)
Nastavení omezovače teplé vody. Ve
spojení s průtokovým ohřívačem se použití
uzávěru teplé vody nedoporučuje.
Zvláštní příslušenství (není sou-
částí dodávky)
montážní klíč #58085000
(viz strana 32)
Instalační kit (viz strana 32)
těsnění #98966000 (viz strana 31)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Diagram průtoku
(viz strana 37)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
11
Zkušební značka (viz strana 40)

Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Odtokový ventil sa smie používať iba na použitie v sú-
lade s určením. Upevňovanie iných predmetov, napr.
polovičného stĺpu na odtokový ventil, nie je prípustné.
• Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovať
zariadenie EcoSmart® (obmedzovač prietoku), ktoré
je umiestnené za perlátorom.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max.70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Čistenie (nájdete v priloženej
brožúre)
Obsluha (viď strana 35)
• Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol
litra vody ako pitnú vodu.
• 72013000 / 72014000 / 72022000 /
72023000: Aby sa zabránilo stagnácii v
prípojných vedeniach, musí sa po dlhších
prestávkach medzi používaním, minimál-
ne však každý tretí deň, otvoriť armatúra
v polohe páky horúca a studená, kým sa
nedosiahne konštantná výstupná teplota.
Servisné diely (viď strana 38)
Montáž viď strana 31
Rozmery (viď strana 36)
Nastavenie (viď strana 34)
Nastavenie obmedzenia teplej vody. V spo-
jení s prietokovými ohrievačmi sa neodporú-
ča použitie obmedzovača teplej vody.
Zvláštne príslušenstvo (nie je
súčasťou dodávky)
montážny kľúč #58085000
(viď strana 32)
Inštalačná súprava (viď strana 32)
tesnenie #98966000 (viď strana 31)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Diagram prietoku
(viď strana 37)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
12
Osvedčenie o skúške
(viď strana 40)

安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 只能按规定使用溢流阀。禁止将半露柱及其他部
件固定到溢流阀上。
• 如果使用即热式热水器时出现问题，或要求更大
的水流量，可以把位于水波器后面的EcoSmart®
（流量限制器）拆除。
技术参数
本龙头配有EcoSmart®（流量限制器）
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
中文
清洗(附有小手册)
操作(参见第页35)
• 汉斯格雅建议，清晨或在水流长时间
停滞后，前半升水不作饮用水使用。
• 72013000/72014000/72022000/
72023000:为了避免在连接管路内
发生堵塞，如长时间未使用，则必须
至少每三天将龙头调至热水和冷水位
置，并打开龙头，直至水流温度保持
恒定。
备用零件(参见第页38)
安装参见第页31
大小(参见第页36)
调节(参见第页34)
热水温度调节。如果使用即热式喷头，
则不建议安装热水阀门。
选装附件(不在供货范围内)
专用工具#58085000
(参见第页32)
水管胶泥(参见第页32)
垫圈#98966000(参见第页31)
请勿使用含有乙酸的硅胶！
符号说明
流量示意图
(参见第页37)
带有EcoSmart®
无EcoSmart®
13
检验标记(参见第页40)

Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Спускной клапан разрешается использовать только
в предусмотренных целях. На спускном клапане за-
прещается закреплять другие предметы, например,
полуколонну.
• Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart® (ограничитель потока воды),
который установлен за воздушным рассекателем.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более.70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Русский
Очистка (см прилагаемая брошю-
ра)
Эксплуатация (см. стр. 35)
• Hansgrohe рекомендует по утрам
либо после длительного перерыва в
использовании не использовать первые
поллитра воды для питья.
• 72013000 / 72014000 / 72022000 /
72023000: Во избежание стагнации в
подсоединительных проводах после дви-
тельных пауз в использовании, минимум
раз в три дня, арматуру нужно открывать
в горячем и холодном положении ручки,
пока не будет достигнута равномерная
температура выходящей воды.
Κомплеκт (см. стр. 38)
Монтаж см. стр. 31
Размеры (см. стр. 36)
Подгонка (см. стр. 34)
Регулировка ограничителя горячей воды.
В сочетании с проточными нагревателями
не рекомендуется использовать блокиров-
ку воды.
Специальные принадлежно-
сти (не включено в объем поставки!)
Монтажный ключ #58085000
(см. стр. 32)
Монтаж подводки (см. стр. 32)
Уплотнение #98966000 (см. стр. 31)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Схема потока
(см. стр. 37)
 C EcoSmart®
 Без EcoSmart®
14
Знак технического контроля
(см. стр. 40)

Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• A lefolyószelepet csak rendeltetésszerűen szabad
használni. Más tárgyak, pl. mosdóláb, rögzítése a
lefolyószelephez nem megengedett.
• Ha problémák adódnak az átfolyós vízmelegítõvel
vagy nagyobb átfolyó vízmennyiségre van szükség,
akkor az EcoSmart® (átfolyáskorlátozó) eltávolíható a
perlátor mögül.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max.70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
Tisztítás (lásd a mellékelt brosúrát)
Használat (lásd a oldalon 35)
• A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne
használja ivóvízként.
• 72013000 / 72014000 / 72022000 /
72023000: A csatlakozóvezetékekben a
pangás elkerülése érdekében hosszabb
használati szünet után, de legalább
minden harmadik nap, a csaptelep karját
forró és hideg állásban ki kell nyitni,
amíg el nem éri az egyenletes kimeneti
hőmérsékletet.
Tartozékok (lásd a oldalon 38)
Szerelés lásd a oldalon 31
Méretet (lásd a oldalon 36)
Beállítás (lásd a oldalon 34)
A meleg víz korlátozás beállítása. Átfolyós
vízmelegítőknél meleg víz korlátozó haszná-
lata nem ajánlott.
Egyéb tartozék (a szállítási egy-
ség nem tartalmazza)
Szerelőkulcs #58085000
(lásd a oldalon 32)
szaniter szilikon (lásd a oldalon 32)
Tömítés #98966000 (lásd a oldalon 31)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Átfolyási diagramm
(lásd a oldalon 37)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
15
Vizsgajel (lásd a oldalon 40)

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Poistoventtiiliä saa käyttää vain tarkoituksenmukaisesti.
Poistoventtiiliin ei saa kiinnittää muita esineitä, esim.
seinäkupua.
• Jos läpivirtauskuumentimen kanssa on ongelmia tai jos
halutaan suurempaa veden virtausmäärää, voidaan
poreenmuodostajan takana oleva EcoSmart® (virtauk-
senrajoitin) poistaa.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart® (virta-
uksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks.70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
Puhdistus (katso oheinen esite)
Käyttö (katso sivu 35)
• Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä
aamuisin eikä silloin, kun laitetta ei ole
käytetty pitkään aikaan.
• 72013000 / 72014000 / 72022000/
72023000: Stagnaation välttämiseksi
liitosputkissa täytyy pitkien käyttötauko-
jen jälkeen, kuitenkin vähintään kolmen
päivän välein, hana kääntää kuumaan ja
kylmään asentoon, kunnes on saavutettu
tasainen ulostulolämpötila.
Varaosat (katso sivu 38)
Asennus katso sivu 31
Mitat (katso sivu 36)
Säätö (katso sivu 34)
Lämpötilan rajoittimen säätäminen. Emme
suosittele käyttämään lämpötilan rajoitinta
vedenlämmittimen (läpivirtauskuumennin)
yhteydessä.
Erityisvaruste (ei kuulu toimituk-
seen)
Asennusavain #58085000
(katso sivu 32)
Asennussarja (katso sivu 32)
Tiiviste #98966000 (katso sivu 31)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Virtausdiagrammi
(katso sivu 37)
 sisältää EcoSmart®
 ilman EcoSmart®
16
Koestusmerkki (katso sivu 40)

Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Avrinningsventilen får bara användas till det som den
är avsedd för. Det är inte tillåtet att montera andra
föremål, t.ex. en kåpa, vid avrinningsventilen.
• Om det är problem med vattenberedaren eller om
större vattenflöde önskas kan EcoSmart® (flödeskon-
troll) som sitter bakom perlatorn tas bort.
Tekniska data
Blandare seriemässigt med EcoSmart® (flödes-
kontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max.70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
Rengöring (se den medföljande
broschyren)
Hantering (se sidan 35)
• Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten
på morgonen eller efter längre perioder
utan användning.
• 72013000 / 72014000 / 72022000 /
72023000: För att undvika en stagnering
i anslutningsledningarna måste blanda-
ren öppnas och spolas kallt och varmt tills
en jämn temperatur är uppnådd när den
inte har använts på länge, dock minst var
tredje dag.
Reservdelar (se sidan 38)
Montering se sidan 31
Måtten (se sidan 36)
Justering (se sidan 34)
Ställa in varmvattenregleringen. Tillsammans
med varmvattenberedare rekommenderas
inte en varmvattenspärr.
Specialtillbehör (medföljer ej
leveransen)
Monteringsnyckel #58085000
(se sidan 32)
Installationskitt (se sidan 32)
Packning #98966000 (se sidan 31)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Flödesschema
(se sidan 37)
 med EcoSmart®
 utan EcoSmart®
17
Testsigill (se sidan 40)

Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Išleidimo vožtuvas gali būti naudojamas tik pagal
savo paskirtį. Prie išleidimo vožtuvo draudžiama tvirtin-
ti kitas dalis, pavyzdžiui, puskolones.
• Jei yra problemų su momentiniu vandens šildytuvu ar
neužtenka vandens srauto, galima pašalinti už aerato-
riaus esantį „EcoSmart®“ (vandens srauto ribotuvą).
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (vandens
srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Valymas (žr. pridedamoje brošiū-
roje)
Eksploatacija (žr. psl. 35)
• Naudojant po ilgesnės pertraukos, „Hans-
grohe“ rekomenduoja pirmo pusės litro
vandens nevartoti kaip geriamojo.
• 72013000 / 72014000 / 72022000 /
72023000: Kad neužsikištų prijungimo
vamzdžiai, po ilgesnių naudojimo pertrau-
kų bent kas tris dienas atverkite maišytuvą
nustatę rankenėlę tiek į karšto, tiek į šalto
vandenes padėtį, kol pasieksite, kad te-
kančio vandens temperatūra bus pastovi.
Atsarginės dalys (žr. psl. 38)
Montavimas žr. psl. 31
Išmatavimai (žr. psl. 36)
Reguliavimas (žr. psl. 34)
Karšto vandens ribojimas. Kartu su cirkuliaci-
niais šildytuvais nerekomenduojama naudoti
karšto vandens blokavimo įtaisų.
Specialūs priedai (nėra prideda-
ma)
Montavimo raktas #58085000
(žr. psl. 32)
Montavimo rinkinys (žr. psl. 32)
Tarpinė #98966000 (žr. psl. 31)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Pralaidumo diagrama
(žr. psl. 37)
 su EcoSmart®
 be EcoSmart®
18
Bandymo pažyma (žr. psl. 40)

Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Odvodni ventil smije se koristiti samo namjenski.
Pričvršćivanje drugih predmeta npr. polustubova na
odvodnom ventilu nije dopušteno.
• Ako dolazi do problema s protočnim bojlerom ili se
želi veći protok vode, može se ukloniti EcoSmart®
(limitator protoka) lociran iza aeratora.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Čišćenje (se u priloženoj brošuri)
Upotreba (pogledaj stranicu 35)
• Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode
ne upotrebljavate za piće.
• 72013000 / 72014000 / 72022000/
72023000: Kako bi se izbjegla stagna-
cija vode u priključnim cijevima, potrebno
je nakon duljih prekida korištenja, a naj-
manje jednom svakog trećeg dana, otvo-
riti armaturu u položaju vruće i hladne
vode, sve dok se ne postigne ujednačena
izlazna temperatura.
Rezervni djelovi
(pogledaj stranicu 38)
Sastavljanje pogledaj stranicu 31
Mjere (pogledaj stranicu 36)
Regulacija (pogledaj stranicu 34)
Namještanje limitera tople vode. U kombina-
ciji s protočnim bojlerima nije preporučljiva
primjena sustava za blokiranje dotoka tople
vode.
Posebni pribor (Nije sadržano u
isporuci!)
ključ za montažu #58085000
(pogledaj stranicu 32)
Instalaterski kit (pogledaj stranicu 32)
brtva #98966000 (pogledaj stranicu 31)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Dijagram protoka
(pogledaj stranicu 37)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
19
Oznaka testiranja (pogledaj
stranicu 40)

Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Drenaj valfi sadece amacına uygun şekilde kullanılabi-
lir. Yarı sütun gibi diğer nesnelerin drenaj valfi üzerine
sabitlenmesine izin verilmez.
• Sürekli akışlı su ısıtıcıları ile birlikte kullanımında prob-
lemler söz konusu ise veya akan su miktarının daha
fazla olması isteniyorsa, perlatörün arka tarafındaki
EcoSmart® (akış sınırlayıcısı) sökülüp çıkarılabilir.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte
seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Temizleme (birlikte verilen broşür)
Kullanımı (bakınız sayfa 35)
• Hansgrohe sabahları uzun durgunluk
süresi sonrasında ilk yarım litre suyun içme
suyu olarak kullanılmamasını önerir.
• 72013000 / 72014000 / 72022000/
72023000: Bağlantı hatlarında bir
problem oluşumunu önlemek için, uzun
süre kullanılmadığında, fakat en az her
3 günde bir armatür, dengeli bir çıkış sı-
caklığı elde edilene kadar sıcak ve soğuk
yönünde açılmalıdır.
Yedek Parçalar (bakınız sayfa 38)
Montajı bakınız sayfa 31
Ölçüleri (bakınız sayfa 36)
Ayarlama (bakınız sayfa 34)
Sıcak su sınırlamasının ayarlanması. Sıcak su
kilidinin sürekli ısıtıcıyla kullanılması tavsiye
edilmez.
Özel aksesuarlar (Teslimat kapsa-
mına dahil değildir)
Montaj anahtarı #58085000
(bakınız sayfa 32)
Montaj silikonu (bakınız sayfa 32)
Conta #98966000 (bakınız sayfa 31)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Akış diyagramı
(bakınız sayfa 37)
 EcoSmart® dahil
 EcoSmart® hariç
20
Kontrol işareti (bakınız sayfa 40)
