Hans Grohe AXOR Uno 38130 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册 / 组装说明 7
RU Руководство пользователя / Инструкция
по монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Ръководство
за монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR   /   16 Uno
38130XXX
Montreux
16530XXX

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlene Heißwassertemperatur: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Reinigung
siehe beiliegende Broschüre
Serviceteile
(siehe Seite 19)
XXX = Farbcodierung
000 = chrom
820 = brushed nickel
930 = Polished Brass
Bedienung (siehe Seite 20)
Montage
siehe Seite 17
Prüfzeichen (siehe Seite 20)
Maße (siehe Seite 18)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Durchflussdiagramm
(siehe Seite 18)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Température recommandée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Nettoyage
voir la brochure ci-jointe
Pièces détachées
(voir pages 19)
XXX = Couleurs
000 = chromé
820 = brushed nickel
930 = Polished Brass
Instructions de service (voir
pages 20)
Montage
voir pages 17
Classification acoustique et
débit (voir pages 20)
Dimensions (voir pages 18)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Diagramme du débit
(voir pages 18)
2

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended hot water temp.: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
The product is exclusively designed for drinking water!
English
Cleaning
see enclosed brochure

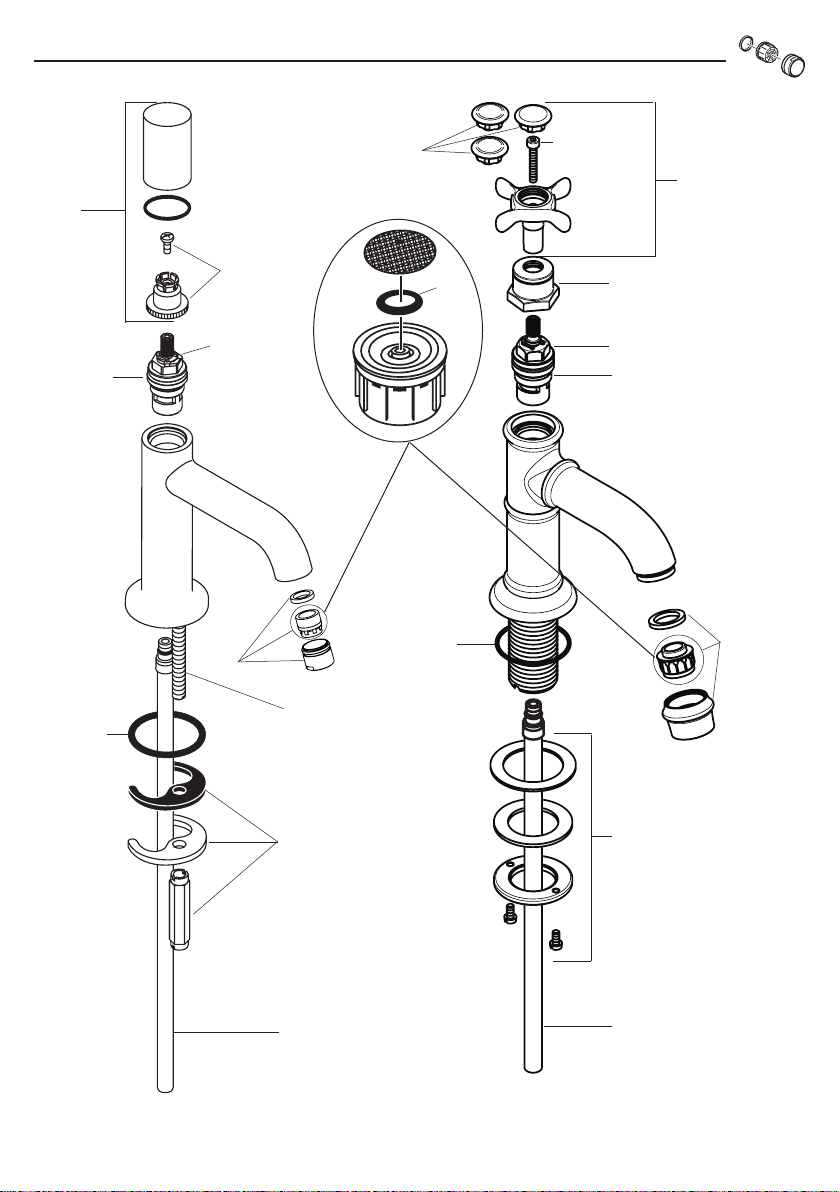

Spare parts
(see page 19)
XXX = Colors
000 = chrome plated
820 = brushed nickel
930 = Polished Brass

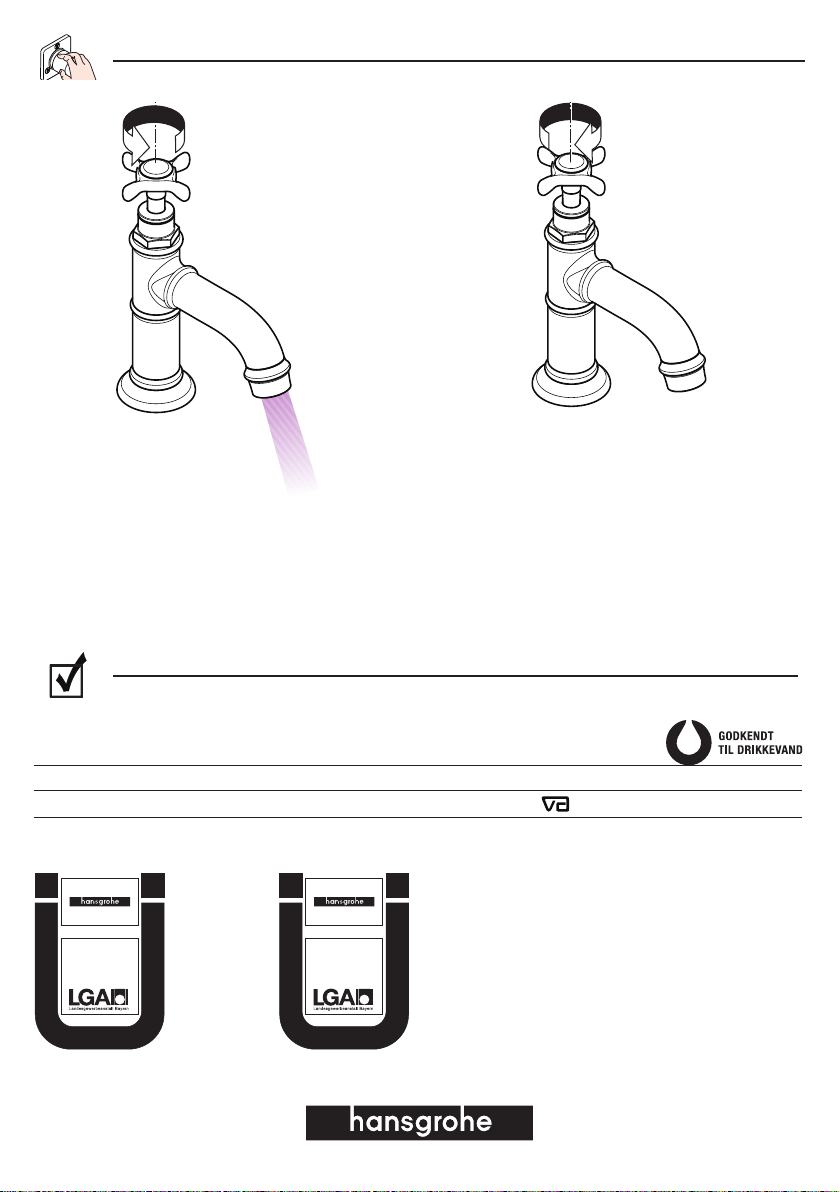

Operation (see page 20)
Assembly
see page 17
Test certificate (see page 20)
Dimensions (see page 18)
Do not use silicone containing acetic acid!
Symbol description
Flow diagram
(see page 18)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Questo miscelatore è dotato di serie del Eco-
Smart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Temp. dell'acqua calda consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Pulitura
vedi il prospetto accluso
Parti di ricambio
(vedi pagg. 19)
XXX = Trattamento
000 = cromato
820 = brushed nickel
930 = Polished Brass
Procedura (vedi pagg. 20)
Montaggio
vedi pagg. 17
Segno di verifica (vedi pagg. 20)
Ingombri (vedi pagg. 18)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Diagramma flusso
(vedi pagg. 18)
3

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Temp. recomendada del agua caliente: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
El producto ha sido concebido exclusivamente para
agua potable.
Español
Limpiar
ver el folleto adjunto
Repuestos
(ver página 19)
XXX = Acabados
000 = cromado
820 = brushed nickel
930 = Polished Brass
Manejo (ver página 20)
Montaje
ver página 17
Marca de verificación (ver pági-
na 20)
Dimensiones (ver página 18)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Diagrama de circulación
(ver página 18)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Armatuur standaard met EcoSmart® (doorstroom-
begrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen warm water temp.: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Reinigen
zie bijgevoegde brochure
Service onderdelen
(zie blz. 19)
XXX = Kleuren
000 = verchroomd
820 = brushed nickel
930 = Polished Brass
Bediening (zie blz. 20)
Montage
zie blz. 17
Keurmerk (zie blz. 20)
Maten (zie blz. 18)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Doorstroomdiagram
(zie blz. 18)
4

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet varmtvandstemperatur: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produktet er udelukkende beregnet til drikkevand!
Dansk
Rengøring
se venligst den vedlagte brochure
Reservedele
(se s. 19)
XXX = Overflade
000 = Krom
820 = Brushed nickel
930 = Polished Brass
Brugsanvisning (se s. 20)
Montering
se s. 17
Godkendelse (se s. 20)
Målene (se s. 18)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Gennemstrømningsdiagram
(se s. 18)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativa-
mente a danos de transporte. Após a montagem não são
aceites quaisquer danos de transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas, enxagua-
das e verificadas de acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países
devem ser respeitadas.
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Temp. água quente recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Este produto foi única e exclusivamente concebido para
água potável!
Português
Limpeza
consultar a seguinte brochura
Peças de substituição
(ver página 19)
XXX = Acabamentos
000 = cromado
820 = brushed nickel
930 = Polished Brass
Funcionamento (ver página 20)
Montagem
ver página 17
Marca de controlo (ver página 20)
Medidas (ver página 18)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Fluxograma
(ver página 18)
5

Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecana temperatura wody gorącej: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Czyszczenie
patrz dołączona broszura
Części serwisowe
(patrz strona 19)
XXX = Kody kolorów
000 = chrom
820 = nikiel szorowany
930 = Polished Brass
Obsługa (patrz strona 20)
Montaż
patrz strona 17
Znak jakości (patrz strona 20)
Wymiary (patrz strona 18)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Schemat przepływu
(patrz strona 18)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučená teplota horké vody: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Čištění
viz přiložená brožura
Servisní díly
(viz strana 19)
XXX = Kód povrchové úpravy
000 = chrom
820 = brushed nickel
930 = Polished Brass
Ovládání (viz strana 20)
Montáž
viz strana 17
Zkušební značka (viz strana 20)
Rozmìry (viz strana 18)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Diagram průtoku
(viz strana 18)
6

Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučená teplota teplej vody: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Čistenie
nájdete v priloženej brožúre
Servisné diely
(viď strana 19)
XXX = Farebné označenie
000 = chróm
820 = brushed nickel
930 = Polished Brass
Obsluha (viď strana 20)
Montáž
viď strana 17
Osvedčenie o skúške (viď strana
20)
Rozmery (viď strana 18)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Diagram prietoku
(viď strana 18)
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
安装提示
• 安装前必须检查产品是否受到运输损害。 安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
技术参数
本龙头配有EcoSmart®（流量限制器）
工作压强： 最大 1 MPa
推荐热水温度： 0,1 - 0,5 MPa
测试压强： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
该产品专为饮用水设计！
中文
清洗
附有小手册
备用零件
(参见第页 19)
XXX = 颜色代码
000 = 镀铬
820 = 镍拉丝
930 = Polished Brass
操作(参见第页 20)
安装
参见第页17
检验标记(参见第页 20)
大小(参见第页 18)
请勿使用含有乙酸的硅胶！
符号说明
流量示意图
(参见第页 18)
7

Указания по технике безопасности
Во время монтажа следует надеть перчатки во из-
бежание прищемления и порезов.
Изделие разрешается использовать только в гигиени-
ческих целях: для принятия ванны и личной гигиены.
Указания по монтажу
• Перед монтажом следует проверить изделие на пред-
мет повреждений при перевозке. После монтажа
претензии о возмещении ущерба за повреждения
при перевозке или повреждения поверхностей не
принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемая темп. гор. воды: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Изделие предназначено исключительно для питьевой
воды!
Русский
Очистка
см прилагаемая брошюра
Κомплеκт
(см. стр. 19)
XXX = Цветная кодировка
000 = хром
820 = brushed nickel
930 = Polished Brass
Эксплуатация (см. стр. 20)
Монтаж
см. стр. 17
Знак технического контроля
(см. стр. 20)
Размеры (см. стр. 18)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Схема потока
(см. стр. 18)
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Forróvíz javasolt hőmérséklete: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
A terméket kizárólag ivóvízhez tervezték!
Magyar
Tisztítás
lásd a mellékelt brosúrát
Tartozékok
(lásd a oldalon 19)
XXX = Színkódolás
000 = króm
820 = brushed nickel
930 = Polished Brass
Használat (lásd a oldalon 20)
Szerelés
lásd a oldalon 17
Vizsgajel (lásd a oldalon 20)
Méretet (lásd a oldalon 18)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Átfolyási diagramm
(lásd a oldalon 18)
8

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart® (virta-
uksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Kuuman veden suosituslämpötila: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
Puhdistus
katso oheinen esite
Varaosat
(katso sivu 19)
XXX = Värikoodaus
000 = kromi
820 = harjattu nikkeli
930 = Polished Brass
Käyttö (katso sivu 20)
Asennus
katso sivu 17
Koestusmerkki (katso sivu 20)
Mitat (katso sivu 18)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Virtausdiagrammi
(katso sivu 18)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Blandare seriemässigt med EcoSmart® (flödes-
kontroll)
Driftstryck: max. 1 MPa
Rek. varmvattentemp.: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produkten är enbart avsedd för dricksvatten!
Svenska
Rengöring
se den medföljande broschyren
Reservdelar
(se sidan 19)
XXX = Färgkodning
000 = krom
820 = borstad nickel
930 = Polished Brass
Hantering (se sidan 20)
Montering
se sidan 17
Testsigill (se sidan 20)
Måtten (se sidan 18)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Flödesschema
(se sidan 18)
9

Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (vandens
srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojama karšto vandens temperatūra:
0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Valymas
žr. pridedamoje brošiūroje
Atsarginės dalys
(žr. psl. 19)
XXX = Spalvos
000 = chrom
820 = brushed nickel
930 = Polished Brass
Eksploatacija (žr. psl. 20)
Montavimas
žr. psl. 17
Bandymo pažyma (žr. psl. 20)
Išmatavimai (žr. psl. 18)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Pralaidumo diagrama
(žr. psl. 18)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporućena temperatura vruće vode: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Čišćenje
se u priloženoj brošuri
Rezervni djelovi
(pogledaj stranicu 19)
XXX = Boje
000 = krom
820 = brushed nickel
930 = Polished Brass
Upotreba (pogledaj stranicu 20)
Sastavljanje
pogledaj stranicu 17
Oznaka testiranja (pogledaj
stranicu 20)
Mjere (pogledaj stranicu 18)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Dijagram protoka
(pogledaj stranicu 18)
10

Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte
seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen su ısısı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Temizleme
birlikte verilen broşür
Yedek Parçalar
(bakınız sayfa 19)
XXX = Renkler
000 = krom
820 = brushed nickel
930 = Polished Brass
Kullanımı (bakınız sayfa 20)
Montajı
bakınız sayfa 17
Kontrol işareti (bakınız sayfa 20)
Ölçüleri (bakınız sayfa 18)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Akış diyagramı
(bakınız sayfa 18)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea, menţi-
nerea igienei şi curăţarea corpului.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare vala-
bile în ţara respectivă.
Date tehnice
Bateria este dotată în serie cu EcoSmart® (limita-
tor de debit)
Presiune de funcţionare: max. 1 MPa
Temperatura recomandată a apei calde: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produsul este destinat exclusiv pentru apă potabilă.
Română
Curăţare
vezi broşura alăturată
Piese de schimb
(vezi pag. 19)
XXX = Coduri de culori
000 = crom
820 = nichel mat
930 = Polished Brass
Utilizare (vezi pag. 20)
Montare
vezi pag. 17
Certificat de testare (vezi pag. 20)
Dimensiuni (vezi pag. 18)
Nu utilizaţi silicon cu conţinut de acid acetic!
Descrierea simbolurilor
Diagrama de debit
(vezi pag. 18)
11

Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο
σαν μέσο λουτρού, υγιεινής και καθαρισμού του
σώματος.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν
για ζημιές μεταφοράς. Μετά την εγκατάσταση δεν
αναγνωρίζονται ζημιές από τη μεταφορά ή επιφανεια-
κές ζημιές.
• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.
Τεχνικά Χαρακτηριστικά
Μπαταρία μόνιμα εξοπλισμένη με EcoSmart®
(μειωτής ροής)
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη θερμοκρασία ζεστού νερού: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Ελληνικά
Καθαρισμός
βλ. συνημμένο φυλλάδιο
Ανταλλακτικά
(βλ. Σελίδα 19)
XXX = Χρώματα
000 = Επιχρωμιωμένο
820 = νίκελ ματ
930 = Polished Brass
Χειρισμός (βλ. Σελίδα 20)
Συναρμολόγηση
βλ. Σελίδα 17
Σήμα ελέγχου (βλ. Σελίδα 20)
Διαστάσεις (βλ. Σελίδα 18)
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Περιγραφή συμβόλων
Διάγραμμα ροής
(βλ. Σελίδα 18)
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Ta izdelek se sme uporabljati le z namenom umiva-
nja, vzdrževanja higiene in telesne nege.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede morebi-
tnih transportnih poškodb. Po vgradnji transportne ali
površinske poškodbe ne bodo več priznane.
• Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.
• Upoštevati je treba pravilnike o inštalacijah, ki veljajo
v posamezni državi.
Tehnični podatki
Armatura je serijsko opremljena z EcoSmart®
(omejevalnikom pretoka)
Delovni tlak: maks. 1 MPa
Priporočena temperatura tople vode: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Proizvod je zasnovan izključno za sanitarno vodo!
Slovenski
Čiščenje
glejte priloženi brošuri
Rezervni deli
(glejte stran 19)
XXX = Barve
000 = krom
820 = brushed nickel
930 = Polished Brass
Upravljanje (glejte stran 20)
Montaža
glejte stran 17
Preskusni znak (glejte stran 20)
Mere (glejte stran 18)
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Opis simbola
Diagram pretoka
(glejte stran 18)
12

Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Toodet tohib kasutada ainult pesemis-, hügieeni- ja
kehapuhastamiseesmärkidel.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpor-
dikahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.
• Voolikute ja segisti paigaldamisel, loputamisel ja kont-
rollimisel tuleb lähtuda kehtivatest normatiividest
• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.
Tehnilised andmed
Segistisari on toodetud koos EcoSmart® (veehul-
gapiirajaga)
Töörõhk maks. 1 MPa
Soovitatav kuuma vee temperatuur: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Toode on ette nähtud eranditult joogivee jaoks!
Estonia
Puhastamine
vt kaasasolevast brošüürist
Varuosad
(vt lk 19)
XXX = Värvid
000 = kroom
820 = brushed nickel
930 = Polished Brass
Kasutamine (vt lk 20)
Paigaldamine
vt lk 17
Kontrollsertifikaat (vt lk 20)
Mõõtude (vt lk 18)
Ärge kasutage äädikhapet sisaldavat
silikooni!
Sümbolite kirjeldus
Läbivooludiagramm
(vt lk 18)
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Šo produktu drīkst izmantot tikai, lai mazgātos,
higiēnai un ķermeņa tīrīšanai.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai produk-
tam transportēšanas laikā nav radušies bojājumi. Pēc
iebūvēšanas bojājumi, kas radušies transportēšanas
laikā, vai virsmas bojājumi netiek atzīti.
• Cauruļvadi un armatūra ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standartiem.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
Tehniskie dati
Jaucējkrāns tiek ražots kopā ar EcoSmart®
(caurteces ierobežotāju)
Darba spiediens: maks. 1 MPa
Ieteicamā karstā ūdens temperatūra: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Latvian
Tīrīšana
skatiet pievienotajā brošūrā
Rezerves daļas
(skat. lpp. 19)
XXX = Krāsu kodi
000 = hroma
820 = brushed nickel
930 = Polished Brass
Lietošana (skat. lpp. 20)
Montāža
skat. lpp. 17
Pārbaudes zīme (skat. lpp. 20)
Izmērus (skat. lpp. 18)
Neizmantot silikonu, kas satur etiķskābi!
Simbolu nozīme
Caurplūdes diagramma
(skat. lpp. 18)
13

Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Proizvod sme da se koristi samo za kupanje,
tuširanje i ličnu higijenu.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.
Tehnički podaci
Ove armature imaju serijski ugrađen
EcoSmart® (ograničavač protoka vode)
Radni pritisak: maks. 1 MPa
Preporučena temperatura vruće vode: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Proizvod je koncipiran isključivo za pijaću vodu!
Srpski
Čišćenje
vidi priloženoj brošuri
Rezervni delovi
(vidi stranu 19)
XXX = Oznake boja
000 = hrom
820 = brushed nickel
930 = Polished Brass
Rukovanje (vidi stranu 20)
Montaža
vidi stranu 17
Ispitni znak (vidi stranu 20)
Mere (vidi stranu 18)
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Opis simbola
Dijagram protoka
(vidi stranu 18)
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Produktet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
Tekniske data
Armatur er standardmessig utstyrt med EcoS-
mart® (gjennomstrømningsbegrenser)
Driftstrykk maks. 1 MPa
Anbefalt temperatur for varmt vann 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produktet er utelukkende designet for drikkevann!
Norsk
Rengjøring
se vedlagt brosjyre
Servicedeler
(se side 19)
XXX = Fargekode
000 = krom
820 = børstet nikkel
930 = Polished Brass
Betjening (se side 20)
Montasje
se side 17
Prøvemerke (se side 20)
Mål (se side 18)
Ikke bruk silikon som inneholder eddiksyre!
Symbolbeskrivelse
Gjennomstrømningsdiagram
(se side 18)
14

Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Позволено е използването на продукта само за
къпане, хигиена и цели на почистване на тялото.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Тръбопроводите и арматурата трябва да се монти-
рат, промият и проверят в съответствие с валидните
норми.
• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.
Технически данни
Арматурата е оборудвана серийно с
EcoSmart® (ограничител на протичане)
Работно налягане: макс. 1 МПа
Препоръчителна температура на горещата вода:
0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Продуктът е разработен само за питейна вода!
БЪЛГАРСКИ
Почистване
от приложената брошура
Сервизни части
(вижте стр. 19)
XXX = Цветово кодиране
000 = хром
820 = надраскан никел
930 = Polished Brass
Обслужване (вижте стр. 20)
Монтаж
вижте стр. 17
Контролен знак (вижте стр. 20)
Размери (вижте стр. 18)
Не използвайте силикон, съдържащ оцет-
на киселина!
Описание на символите
Диаграма на потока
(вижте стр. 18)
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Produkti duhet të përdoret vetëm qëllimet e banjave,
të higjienës dhe të larjes së trupit.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
• Tubacionet dhe rubinetet duhet që të montohen, të
shpëlahen dhe të kontrollohen sipas standardeve në
fuqi
• Duhet të respektohen linjat udhëzuese të instalimit, të
vlefshme për vendet respektive.
Të dhëna teknike
Rubineti është i pajisur si standard me
EcoSmart® (Kufizues qarkullimi)
Presioni gjatë punës maks. 1 MPa
Temperatura e rekomanduar e ujit të ngrohtë:
0,1 - 0,5 MPa
Presioni për provë: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produkti është projektuar ekskluzivisht për ujë të pijshëm!
Shqip
Pastrimi
shikoni broshurën bashkëngjitur
Pjesët e servisit
(shih faqen 19)
XXX = Kodimi me anë të ngjyrave
000 = krom
820 = nikel i furçuar
930 = Polished Brass
Përdorimi (shih faqen 20)
Montimi
shih faqen 17
Shenja e kontrollit (shih faqen 20)
Përmasat (shih faqen 18)
Mos përdorni silikon që në përbërje ka acid
acetik.
Përshkrimi i simbolit
Diagrami i qarkullimit
(shih faqen 18)
15








•



•

•


®EcoSmart

1 
0,5- 0,1

1,6
)PSI 147101





)19
 XXX
 000
 820
Polished Brass = 930
)20

17
)20
)18




)18
16

17
Montage
3
SW 19 mm
4 Nm
1
2
2.
1.
3 Nm
1
2
1. 2.
7 Nm
Montreux 16530XXX Uno 38130XXX
3
SW 19 mm
4 Nm

18
Durchflussdiagramm
Maße
Montreux
16530XXX
Montreux 16530XXX
Uno 38130XXX
Uno
38130XXX
EcoSmart
EcoSmart
1.
2.

19
Serviceteile
EcoSmart
HOT
COLD
96673XXX
95856XXX
94149000
96016000
96786000
94184000
97736000
(M8 x 68)
SW 17 mm
96673000
(37x3)
95381XXX
SW 3 mm
97987000
16597XXX
97993XXX
SW 26 mm
SW 17 mm
94009000
96078000
96786000
98155000
(34x4)
Uno
38130XXX
Montreux
16530XXX

20
Prüfzeichen
Bedienung
öffnen / ouvert / open / aperto / abierto / open / åbne /
abrir / otworzyć / otevřít / otvoriť / 开 / открыть / nyitás /
avaaminen / öppna / atidaryti / Otvaranje / açmak /
deschide / ανοικτό / odpreti / avage / atvērt /
otvoriti / åpne / отваряне / hape /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
schließen / fermé / close / chiudere / cerrar / sluiten /
lukke / fechar / zamknąć / zavřít / uzavrieť / 关 /
закрыть / bezárás / sulkeminen / stänga / uždaryti /
Zatvaranje / kapatmak / închide / κλειστό /
zapreti / sulgege / aizvērt / zatvori / lukke / затваряне /
mbylle /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
DIN 4109
P-IX 18196/IA
DIN 4109
P-IX 9377/IO
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
02/2017 9.09172.07
P-IX DVGW SVGW ACS WRAS ETA
16530XXX P-IX 18196/IA X X
38130XXX P-IX 9377/IO X 1.41/18541 X
Uno
38130XXX
Montreux
16530XXX
