Hans Grohe Talis S 200 72813 1 Series Instruction Manual

Talis S 200
72813xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
English Français
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 1.75 GPM
Hole size in mounting surface 1½"
Max. depth of mounting surface 2¾"
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• Protection against backflow is provided by a double
check valve in the sprayhead.
 Do not rotate the spout further than 360° or
damage to the hose will result.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.75 GPM
Dimension du trou dans la surface 1½ po
de montage
Profondeur maximale de la surface 2¾ po
de montage
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
 Le bec ne peut être tourné à plus de 360º
sinon le flexible risquerait d’être détérioré.
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.

3
Español

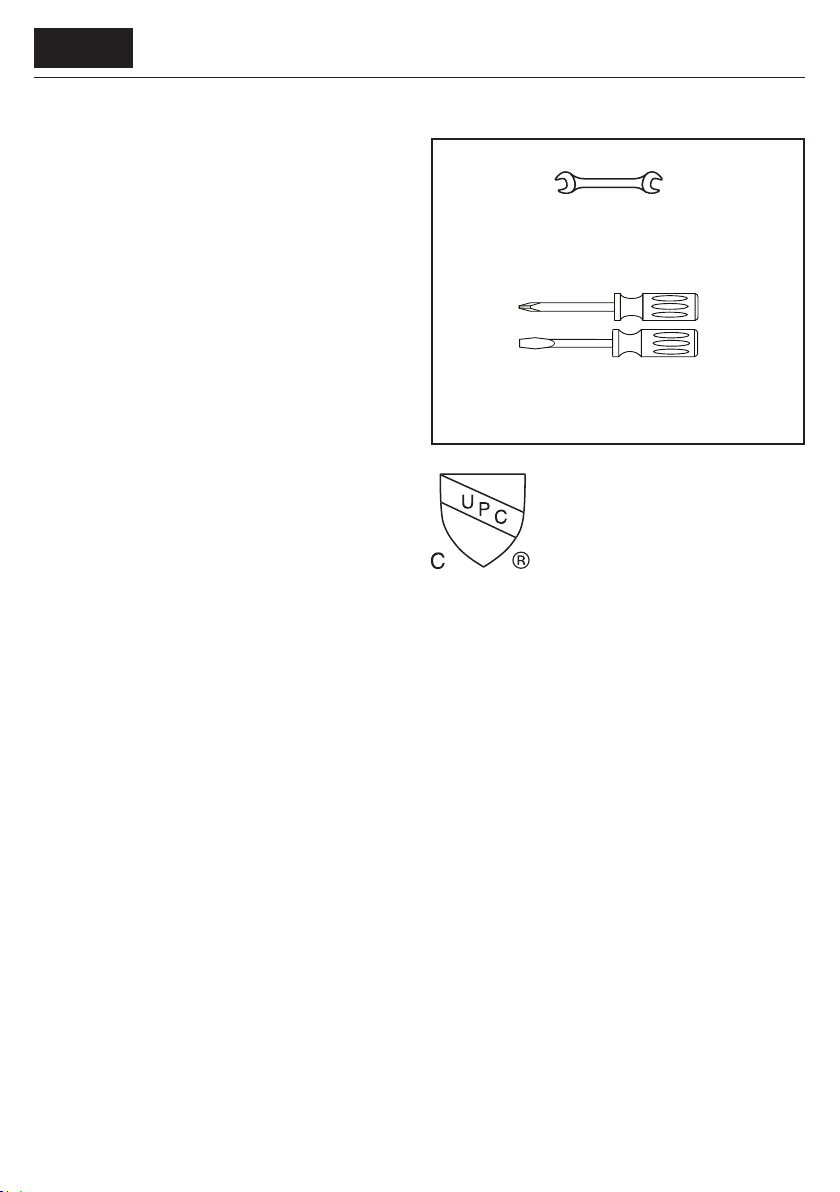

Tools Required / Outiles Utiles /
Herramientas Útiles
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo 1.75 GPM
Tamaño del orificio en la superficie 1½"
de montaje
Profundidad máxima de la superficie 2¾"
de montaje
* Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
 No girar el caño més de 360º o el flexo
podría resultar dañado.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.
9 mm
16 mm
This unit meets or exceeds the following:
• ASME A112.18.1 / CSA B125.1
• Listed by IAPMO for use in the US
and Canada

4

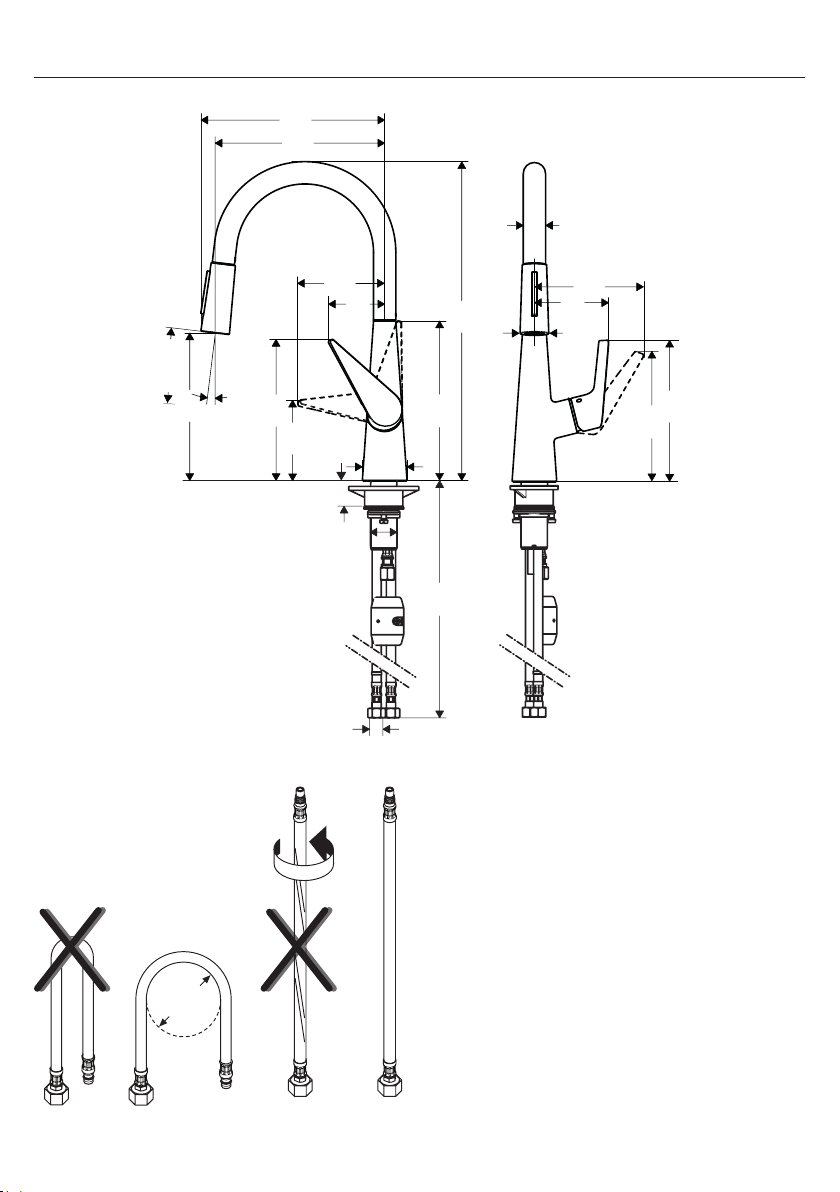

15¾"
7°
9"
8⅜"
7"
2¾"
2¼"Ø
7¼"
approx. 1
9"
7⅞"
4¼"
4"
⅜
max. 2¾"
33⅛"
Ø 1⅜"
3⅝"
7"
1⅜"Ø
1⅛"Ø
5⅜"
6¾"
2¾"
(70 mm)

5

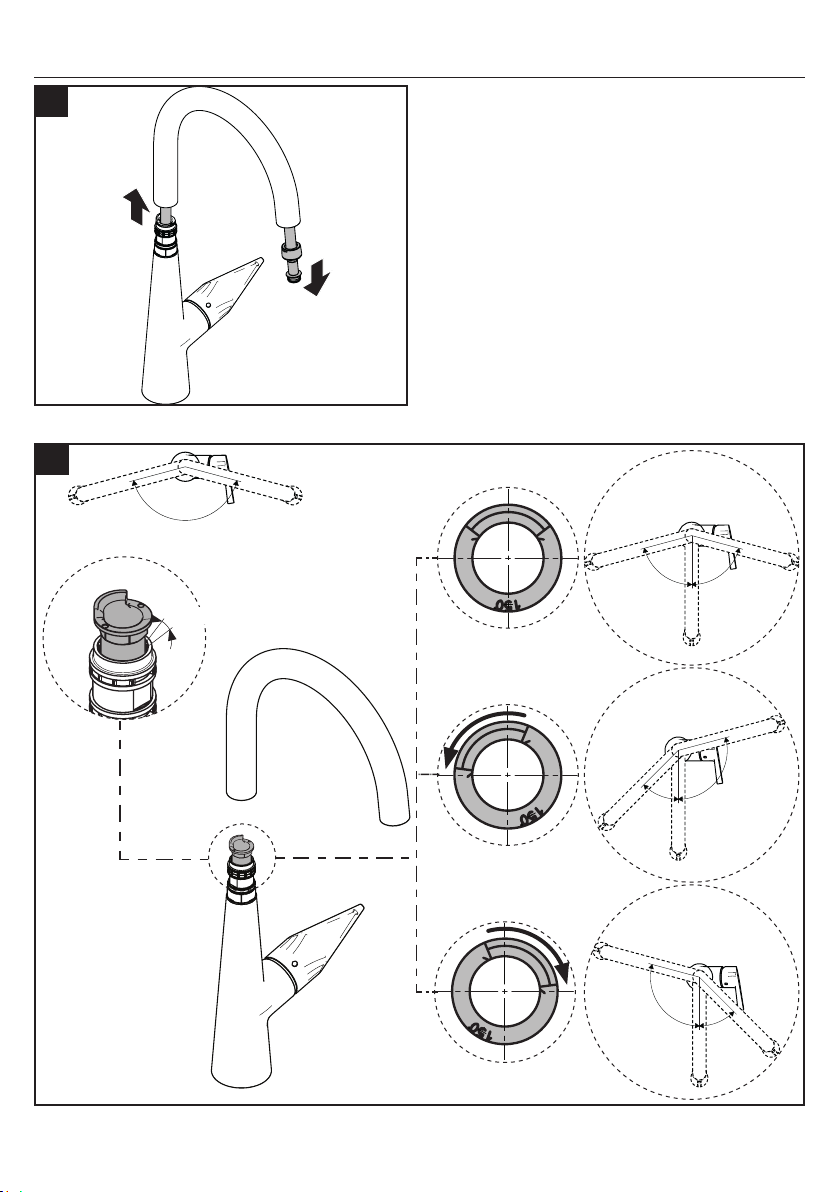

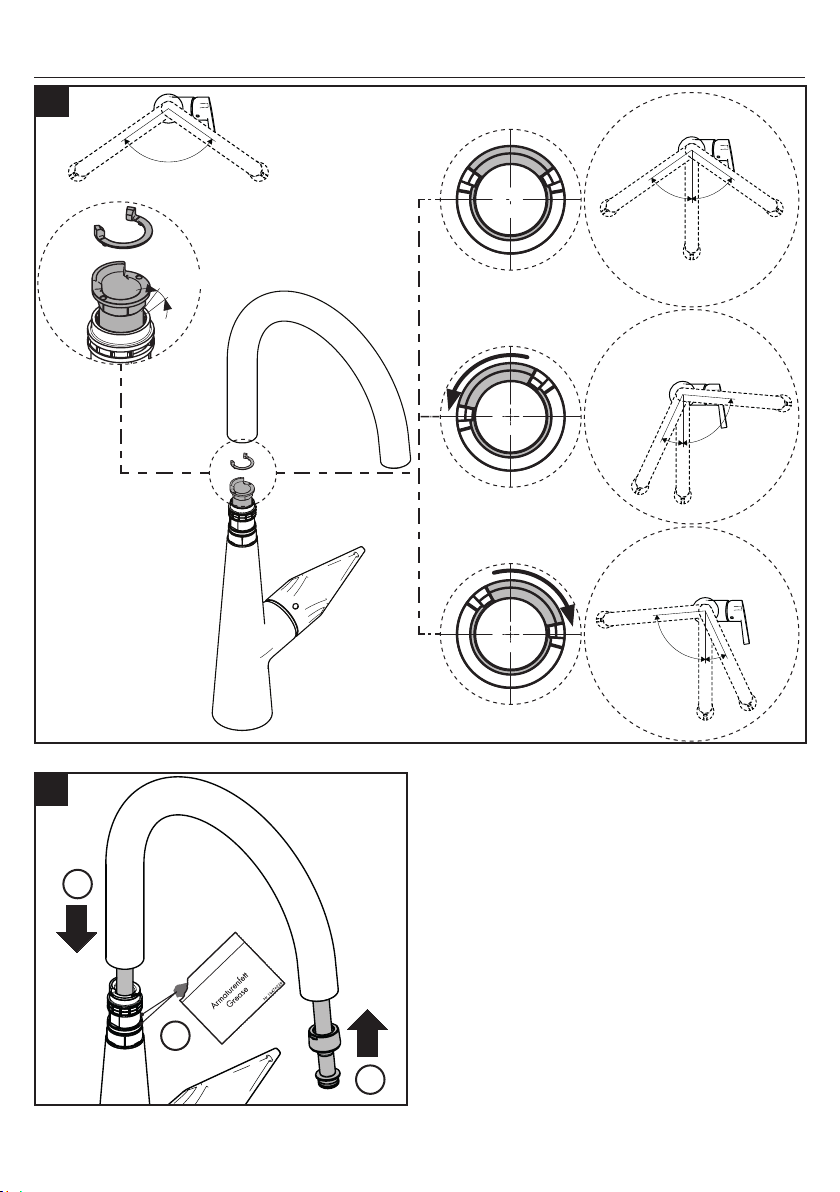

Optional: Adjust the spout rotation / En Option : Ajustez la Rotation du Bec / Opcional:
Ajuste la Rotación del Surtidor
1
2a
24 x 15°
150°
75°
45°
45°
75°
105°
105°

6
2b
110 °
3
24 x 15°
1
2
3
55°
25°
25°
55°
85°
85°

7
English Français Español
Place the faucet and sealing ring
on the mounting surface.
Install the plastic washer, friction
washer, metal washer, and mount-
ing nut.
If the mounting surface is thicker
than 1¾", or if there is insufficient
space, omit the plastic washer.
Placez l'anneau d'étanchéite et le
robinet sur la surface de montage.
Installez la rondelle de plastique,
la rondelle en fibre, la rondelle de
friction, et l'écrou de montage.
Si l'épaisseur du comptoir dépasse
1¾ po, ou si l'espace disponible
est insuffisant, omettez la rondelle
de plastique.
Coloque el oro de sellado y
el grifo sobre la superficie de
montaje.
Instale la arandela plástica, la
arandela de fibra, la arandela de
fricción y la tuerca de fijación.
Si el espesor de la mesada es
superior a 1¾ pulg. o si no hay
suficiente espacio, puede omitirse
la arandela plástica.
Tighten the mounting nut.
Tighten the screws.
Serrez l'écrou de montage et les
vis de serrage.
Apriete la tuerca de fijación y los
tornillos.
Installation / Installation / Instalación
max. 1⅜" (35 mm)
max. 2⅜" (60 mm)
4a 4b 5
2.2 ft-lb
3 Nm

8
English Français Español
Connect the hot and cold supply
hoses to the stops.
 Use two wrenches. Do
not allow the supply
hoses to twist.
Connectez les tuyaux d'arrivée
d'eau chaude et d'eau froide aux
tuyau d'alimentation.
 Servez-vous de deux
clés, tel qu'illustre dans
le schema. Assurez-
vous que les tuyaux
n'sentortillent pas.
Conecte las mangueras de sumin-
istro de agua caliente y fría a las
alimentaciones de la red.
 Use dos llaves, como se
illustra en el diagrama.
No permita que ninguna
de los mangueras se
retuerza.
Raccordez le tuyau de la
douchette au tuyau d'arrivée de la
douchette.
Conecte la manguera de rocia-
dor de mano a la manguera de
suministro.
Connect the handspray hose to
the connection hose.
9 mm
16 mm
6 7
CLICK

9
English Français Español
Install the hose weight.
Test the handspray hose. If it does
not retract smoothly, reposition the
weight.
Installez le contrepoids sur le
tuyau.
Tirez sur la douchette. Elle devrait
coulisser facilement et se rétracter
sans à-coups. Modifiez la position
du contrepoids au besoin.
Instale el contrapeso.
Tire del rociador de mano. Debe
moverse con facilidad y retraerse
suavemente. Reposicione el con-
trapeso según sea necesario.
Flush the hot and cold supplies for
at least two minutes.
Rincez les conduites d’alimentation
de l’eau chaude et de l’eau froide.
Lave los suministros de agua
caliente y fría.
9
8
> 2 min

10
English Français Español

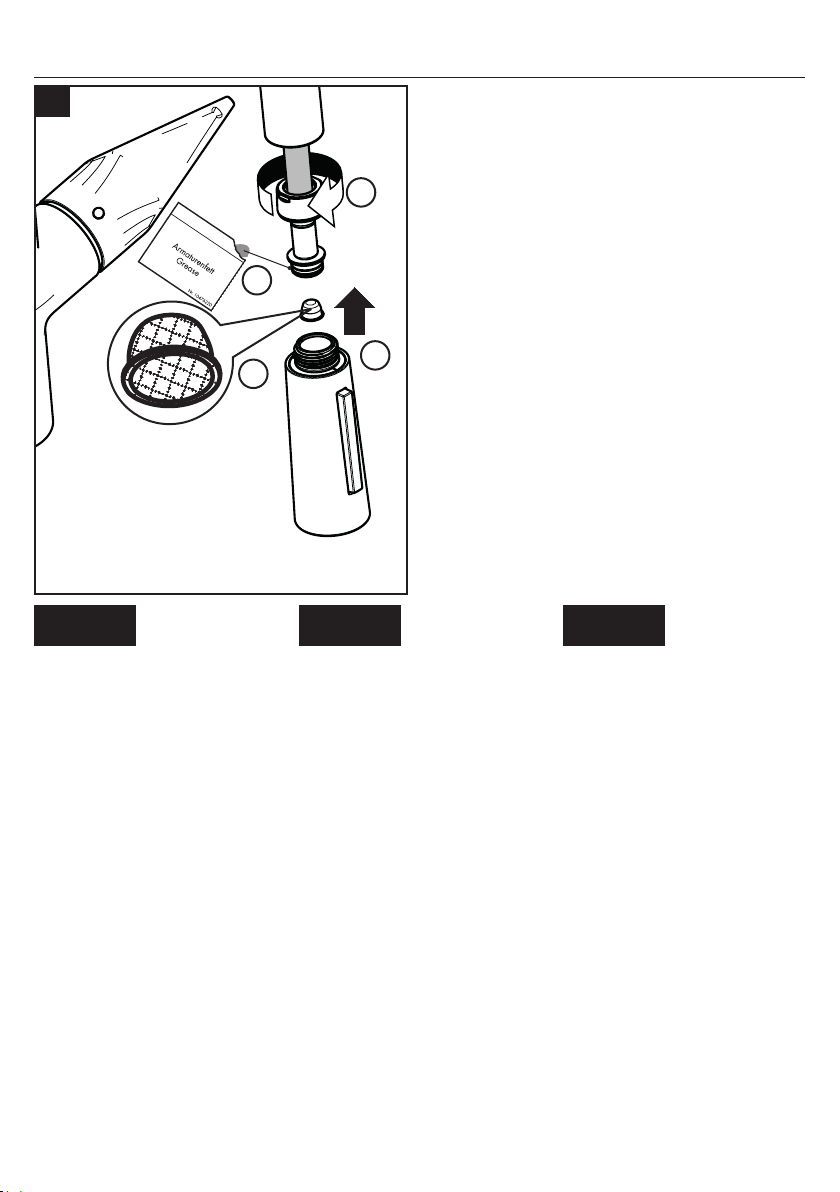

Install the filter in the handspray
hose.
Lightly lubricate the hose o-ring.
Install the handspray. Tighten the
hose nut.
Installez le filtre dans le tuyau
flexible.
Lubrifiez le joint torique du tuyau.
Installez le douchette. Serrez
l'écrou.
Instale el filtro en la manguera.
Lubrique ligeramente la junta
tórica de la manguera.
Instale la ducha.
Apriete la tuerca de la manguera.
10
1
2
3
4
1 Nm
