Hans Grohe Ecostat 1001 SL 13287000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
EN Instructions for use / assembly instructions 4
DK Brugsanvisning / Monteringsvejledning 6
FI Käyttöohje / Asennusohje 8
NO Bruksanvisning / Montasjeveiledning 10
Ecostat 1001 SL
13287000

Deutsch
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geis-
tigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Das Produkt ist nicht für die Verwendung in Verbin-
dung mit einem Dampfbad vorgesehen!
Thermostat in Verbindung mit Durch-
lauferhitzern
• Wird eine Handbrause angeschlossen, so muss aus
dieser eine eventuell vorhandene Drossel ausgebaut
werden.
• Bei Problemen mit dem Durchlauferhitzer oder großen
Druckunterschieden muss die beigepackte Drossel
(Artikelnummer 97510000) in den Kaltwasserzulauf
eingesetzt werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!

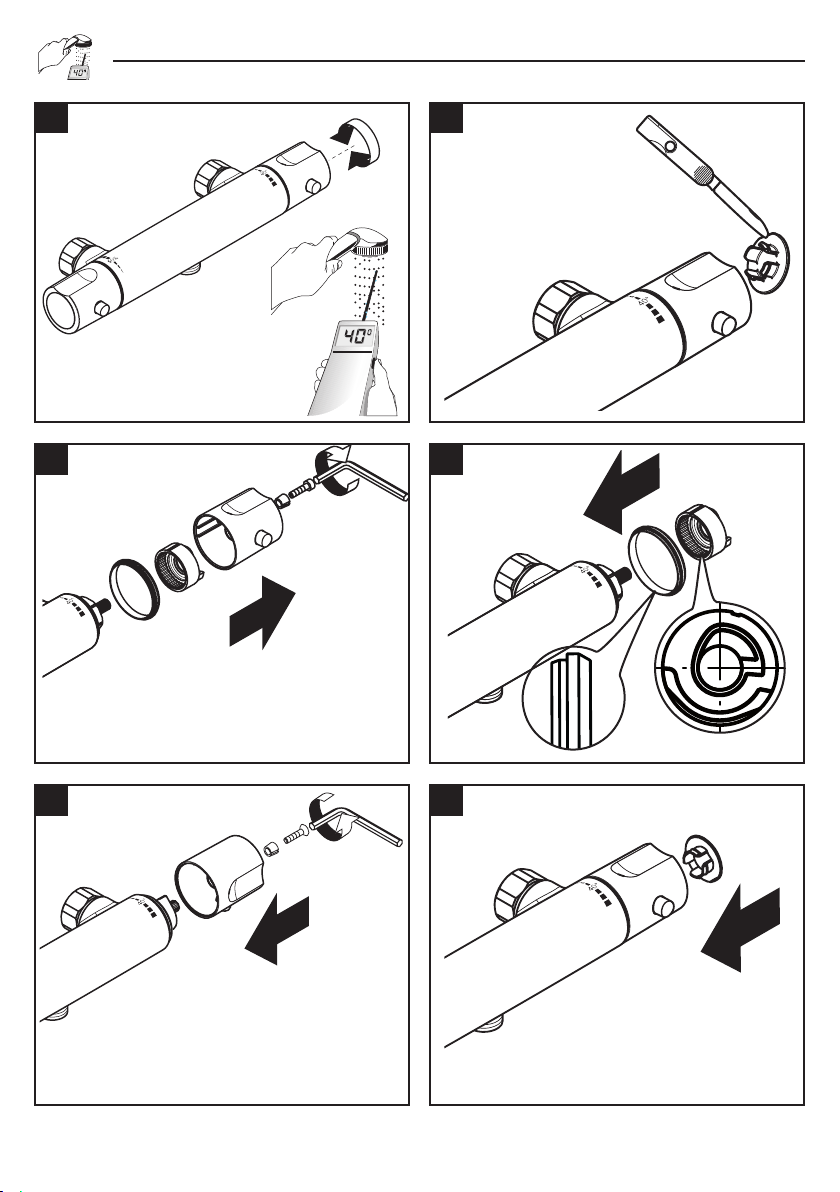

Einjustieren (siehe Seite 14)
Nach erfolgter Montage muss die Auslauf-
temperatur des Thermostaten überprüft wer-
den. Eine Korrektur ist erforderlich wenn die
an der Entnahmestelle gemessene Tempera-
tur von der am Thermostaten eingestellten
Temperatur abweicht.
Safety Function (siehe Seite 15)
Dank der Safety Function lässt sich die ge-
wünschte Höchsttemperatur von z. B. max.
42 ºC voreinstellen.
Wartung (siehe Seite 16)
• Um die Leichtgängigkeit der Regeleinheit
zu gewährleisten, sollte der Thermostat
von Zeit zu Zeit auf ganz warm und ganz
kalt gestellt werden.
• Der Thermostat ist mit Rückflussverhinde-
rern ausgestattet. Rückflussverhinderer
müssen gemäß DIN EN 1717 regelmäßig
in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funk-
tion geprüft werden (mindestens einmal
jährlich).
2

Deutsch

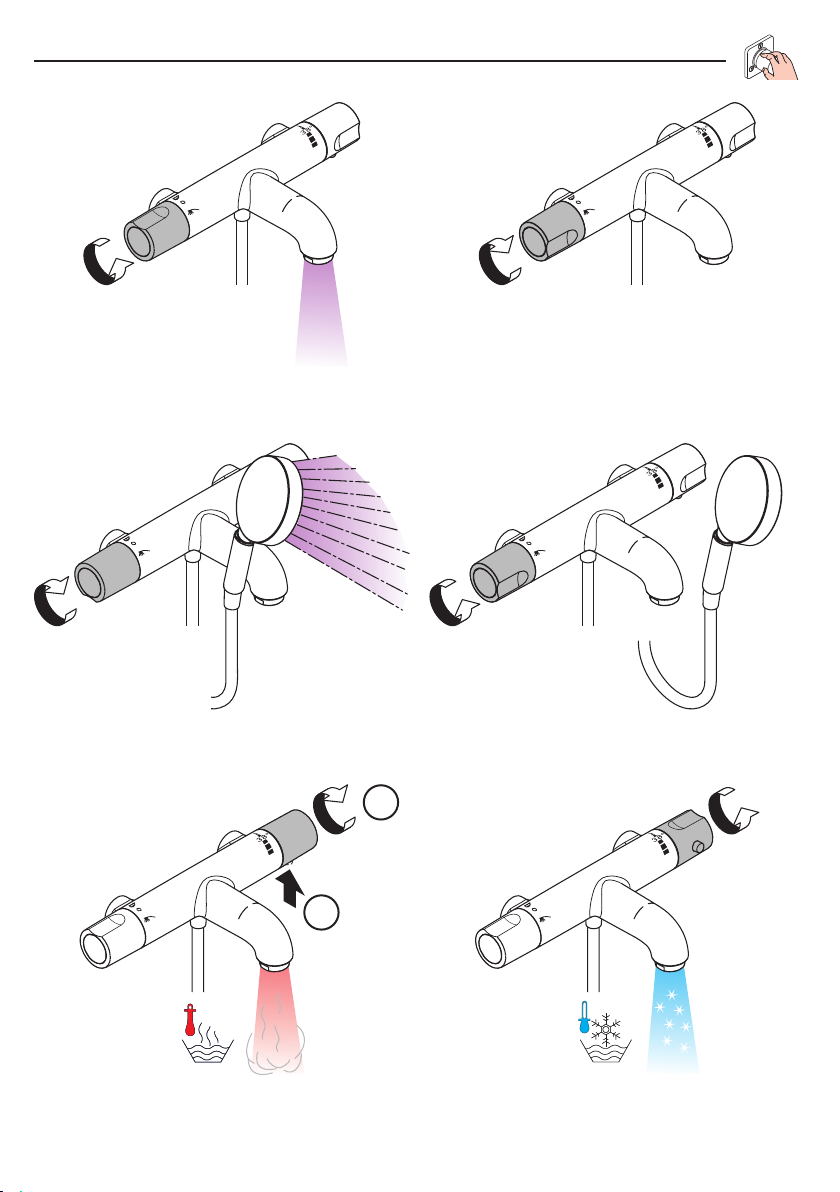

Bedienung (siehe Seite 17)
Maße (siehe Seite 18)
Durchflussdiagramm
(siehe Seite 18)
Serviceteile (siehe Seite 19)
Reinigung (siehe Seite 20)
Prüfzeichen (siehe Seite 19)
Störung Ursache Abhilfe
Wenig Wasser -Versorgungsdruck nicht ausreichend -Leitungsdruck prüfen
-Schmutzfangsiebe verschmutzt
(#96922000)
-Schmutzfangsiebe vor dem Thermo-
stat und auf der Regeleinheit reini-
gen (#96922000)
-Siebdichtung der Brause ver-
schmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
-Rückflussverhinderer verschmutzt /
defekt
-Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
-Thermostat wurde nicht justiert -Thermostat justieren
-Zu niedrige Warmwassertemperatur -Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich -Regeleinheit verkalkt -Regeleinheit austauschen
Brause oder Auslauf tropft -Schmutz oder Ablagerungen auf
dem Dichtsitz, Absperroberteil be-
schädigt
-Absperroberteil reinigen bzw. aus-
tauschen
Durchlauferhitzer schaltet bei Thermo-
statbetrieb nicht ein
-Drossel in der Handbrause nicht
ausgebaut
-Drossel aus der Handbrause ent-
fernen
-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe reinigen / aus-
tauschen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen

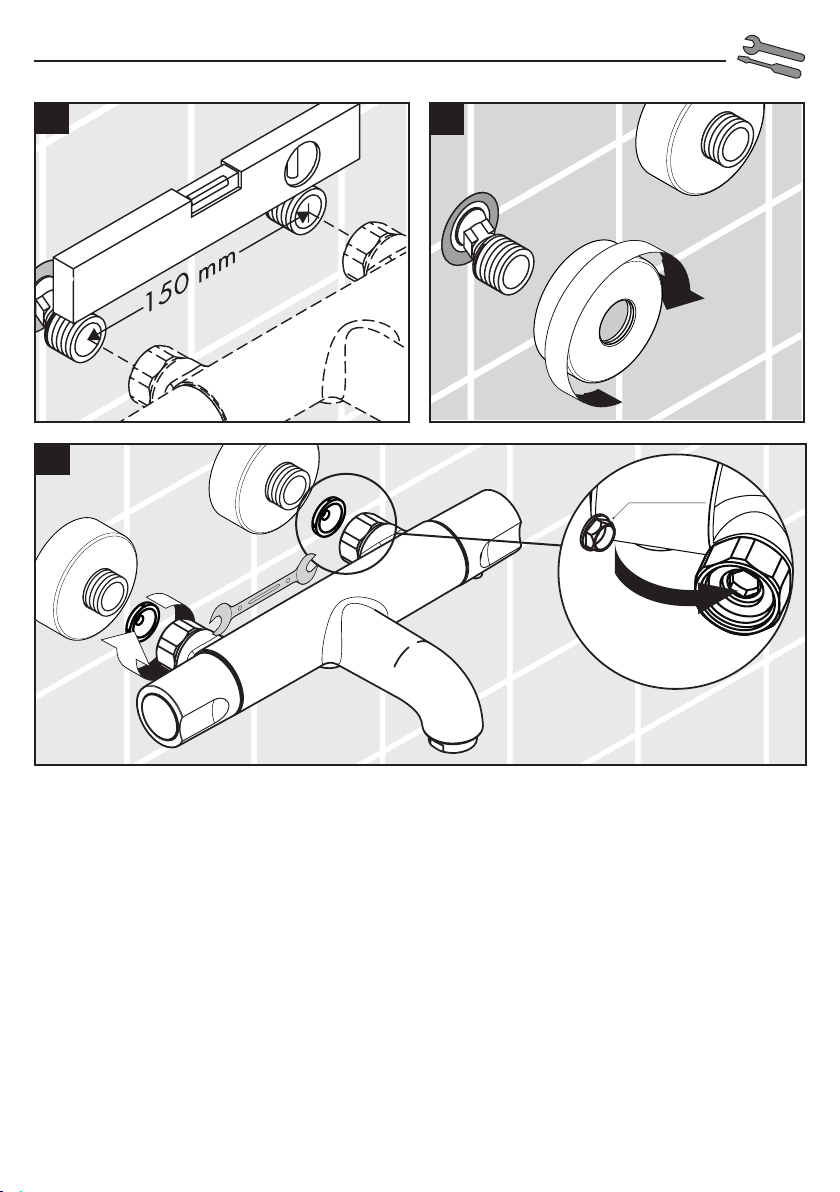

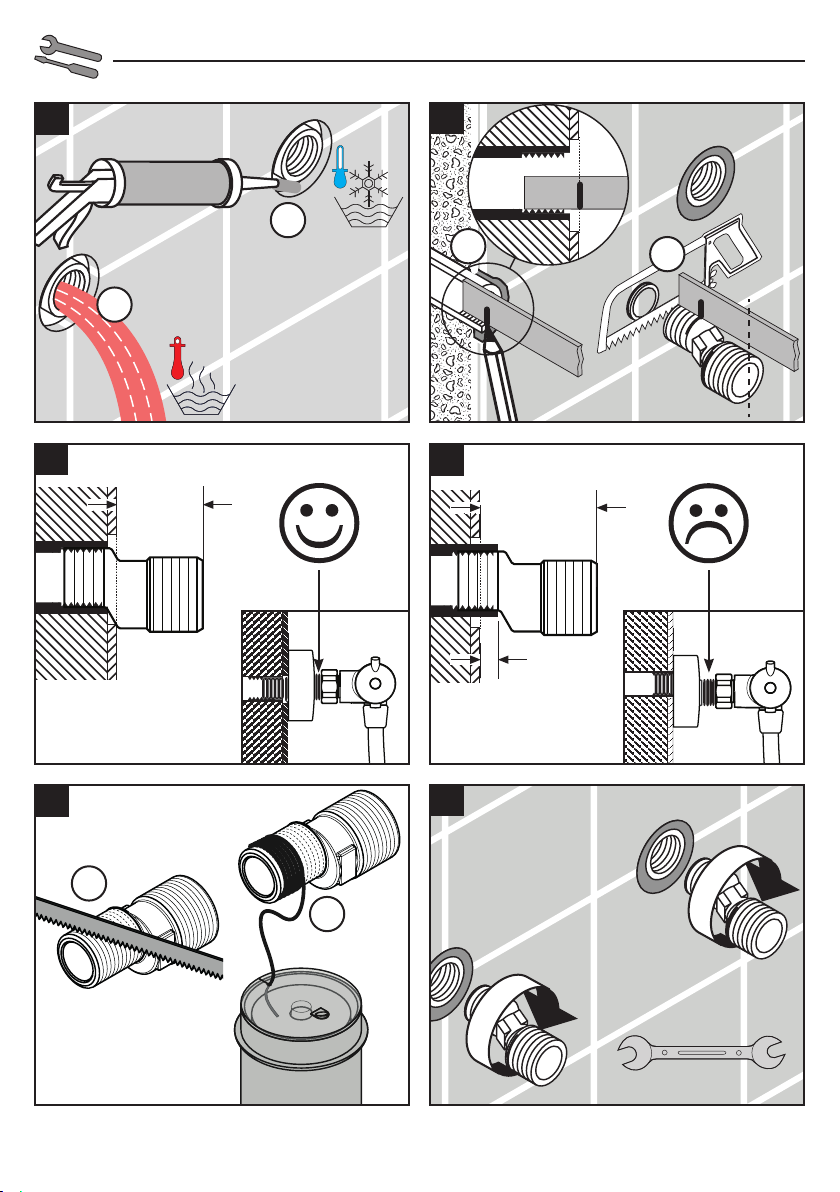

Montage siehe Seite 12 3

English
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the influ-
ence of alcohol or drugs are prohibited from using
this product.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The product is not designed to be used with steam
baths!
Thermostatic mixer in conjunction with
combination boilers
• If fitting a hand shower remove the water limiter from
the shower.
• In case of problems with the continuous water heater
or of greatly varying water pressures, you must install
the water limiter (comprised in the delivery, article
number 97510000) in the cold water supply.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
Safety against backflow
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 14)
After the installation, the output tempera-
ture of the thermostat must be checked. A
correction is necessary if the temperature
measured at the output differs from the
temperature set on the thermostat.
Safety Function (see page 15)
The desired maximum temperature for exam-
ple max. 42º C can be pre-set thanks to the
safety function.
Maintenance (see page 16)
• To guarantee the smooth running of the
thermostat, it is necessary from time to
time to turn the thermostat from total hot
to total cold.
• The mixer is equipped with check valves.
The check valves must be checked
regularly according to DIN EN 1717 in
accordance with national or regional
regulations (at least once a year).
4

English
Operation (see page 17)
Dimensions (see page 18)
Flow diagram
(see page 18)
Spare parts (see page 19)
Cleaning (see page 20)
Test certificate (see page 19)
Fault Cause Remedy
Insufficient water -Supply pressure inadequate -Check water pressure (If a pump
has been installed check to see if
the pump is working).
-Filters are dirty (#96922000) -Clean filter in front of the mixer
and on the MTC-thermo cartridge
(#96922000)
-Shower filter seal dirty -Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
-Backflow preventers dirty or leaking -Clean backflow preventers, ex-
change if necessary
Spout temperature does not cor-
respond with temperature set
-Thermostat has not been adjusted -Adjust thermostat
-Hot water temperature too low -Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible -thermo cartridge calcified -Exchange thermo cartridge
Shower or spout dripping -Dirt or sedimentation on valve seat,
shut-off unit damaged
-Clean or exchange shut-off unit
Instantaneous heater didn't work with
thermostat
-Flow limiter in handshower isn’t
removed
-Remove flow limiter
-Filters are dirty -Clean the filter / exchange filter
-check valve hasn't moved back -Exchange check valves
Assembly see page 12 5

Dansk
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Dette produkt er ikke beregnet til anvendelse i forbin-
delse med et dampbad!
Termostat i forbindelse med gennem-
strømningsvandvarmer
• Hvis der tilsluttes en håndbruser, skal en drossel (hvis
der findes en) fjernes.
• Ved problemer med gennemstrømningsvandvarmer
eller for store trykforskelle, skal der monteres den
vedlagte vandbegrænser i koldt vandstilgangen (art.
nr. 97510000).
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig
silikone!
Justering (se s. 14)
Efter monteringen skal termostatens udløbs-
temperatur kontrolleres. Såfremt den målte
vandtemperatur afviger fra den på termo-
staten viste forindstilling er en korrigering af
skalagrebet nødvendig.
Safety Function (se s. 15)
Takket være Safety varmtvands-begrænsnin-
gen kan maksimaltemperaturen forudindstil-
les eksempel max. 42º C.
Service (se s. 16)
• For at sikre optimal funktion af termo-
staten, bør termostaten fra tid til anden
motioneres (stilles skiftevis helt varm og
helt kold).
• Termostaten er forsynet med kontraventil
. Ifølge DIN EN 1717 skal gennmestrøm-
ningsbegrænsere i overenstemmelse med
nationale regler afprøves regelmæssigt
(mindst en gang om året).
6

Dansk
Brugsanvisning (se s. 17)
Målene (se s. 18)
Gennemstrømningsdiagram
(se s. 18)
Reservedele (se s. 19)
Rengøring (se s. 20)
Godkendelse (se s. 19)
Fejl Årsag Hjælp
For lidt vand -Forsyningstrykket er ikke højt nok -Afprøv forsyningstrykket
-Smudsfangsien er snavset
(#96922000)
-Rengør smudsfangsi foran term-
sotaten og på termostatelementet
(#96922000)
-Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i koldtvands-
ledningen og omvendt
-Kontraventilen er snavset eller utæt. -Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer ikke
overens med den indstillede tempe-
ratur
-Termostaten er ikke justeret -Juster termostatenI
-For lav varmtvands-temperatur -Forhøj varmtvands-temperaturen fra
42ºC til 65ºC
Temperaturregulering ikke mulig -katuschen er tilkalket -Udskift katuschen
Bruser/kartud drypper -Snavs eller kalk på pakningen, be-
skadiget afspærringsventil
-Rengør afspærrings-ventil eller ud-
skift evt.
Vandvarmeren går ikke i gang ved
aktivering af termostat
-Vandsparen i håndbruseren er ikke
fjernet
-Afmonter vandsparen i håndbru-
seren
-Smudsfangsien er snavset -Rengør/udskift smudsfangsi
-Kontraventilen hænger -Udskift kontraventil
Montering se s. 12 7

Suomi
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti
rajoittuneet aikuiset eivät saa käyttää suihkujärjes-
telmää ilman valvontaa. Alkoholin tai huumeiden
vaikutuksessa olevat henkilöt eivät saa käyttää
suihkujärjestelmää.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Tuotetta ei ole tarkoitettu käytettäväksi yhdessä höyry-
kylvyn kanssa!
Termostaatti läpivirtauskuumenninta
käytettäessä
• Jos käytössä on käsisuihku, on siinä mahdollisesti
oleva virtauksenrajoitin poistettava.
• Jos läpivirtauskuumentimet tai suuret paine-erot
aiheuttavat ongelmia, kylmän veden syöttöön on
asennettava pakkauksessa oleva kuristin (tuotenumero
97510000).
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Estää itsestään paluuvirtauksen
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Säätö (katso sivu 14)
Asennuksen jälkeen termostaatin ulostuloläm-
pötila on tarkastettava. Säätö on tarpeen,
jos käyttöpisteessä mitattu veden lämpötila
eroaa termostaattiin säädetystä lämpötilasta.
Safety Function (katso sivu 15)
Safety Function:ista johtuen haluttu maksi-
milämpötila voidaan esiasettaa, esimerkiksi
maks. 42º C.
Huolto (katso sivu 16)
• Säätöyksikön kevytkäyttöisyyden takaami-
seksi, säädä säätöyksikkö ajoittain täysin
kylmälle ja täysin kuumalle.
• Termostaatti on varustettu vastaventtiileillä.
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN EN 1717,
vähintään kerran vuodessa).
8

Suomi
Käyttö (katso sivu 17)
Mitat (katso sivu 18)
Virtausdiagrammi
(katso sivu 18)
Varaosat (katso sivu 19)
Puhdistus (katso sivu 20)
Koestusmerkki (katso sivu 19)
Häiriö Syy Toimenpide
Vähän vettä -Syöttöpaine ei ole riittävä -Tarkasta putkiston paine
-Likasihdit likaantuneet
(#96922000)
-Puhdista termostaatin ja säätöyksi-
kön likasihdit (#96922000)
-Käsisuihkun sihtitiiviste likaantunut -Puhdista suihkukahvan ja letkun vä-
lissä oleva sihtitiiviste
Ristiinvirtaus, hanan ollessa kiinni
lämmin vesi pääsee virtaamaan
kylmänveden putkeen tai päinvastoin.
-Suuntaisventtiili likaantunut / vial-
linen
-Puhdista suuntaisventtiili, vaihda
tarvittaessa
Veden ulostulolämpötila ei vastaa
säädettyä lämpötilaa
-Termostaattia ei ole säädetty -Säädä termostaatti
-Lämminveden lämpötila liian alhai-
nen
-Kohota lämminveden lämpötila ar-
voon välillä 42ºC ja 65ºC
Lämpötilan säätö ei ole mahdollista -lämpötilan säätöyksikkö kalkkeu-
tunut
-Vaihda lämpötilan säätöyksikkö
Käsisuihkusta tai hanasta tippuu vettä -Likaa tai kerrostumia tiivisteistukassa,
sulkuventtiilin etuosa vahingoittunut
-Puhdista tai vaihda sulkuventtiilin
etuosa
Läpimenokuumennin ei kytkeydy
päälle termostaattikäytössä
-Käsisuihkussa olevaa kuristinta ei
ole poistettu
-Poista kuristin käsisuihkusta
-Likasihdit likaantuneet -Puhdista / vaihda likasihdit
-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
Asennus katso sivu 12 9

Norsk
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Produktet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Barn og voksne med fysiske og psykiske og/eller
sensoriske handicap skal ikke bruke dusjsystemet
uten oppsyn. Personer som er påvirket av alkohol
eller narkotika skal ikke bruke dusjsystemet.
Store trykkdifferanser mellom kaldt- og varmtvannstil-
koblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
• Produktet er ikke påtenkt for bruk sammen med et
dampbad!
Termostat I forbindelse med gjennom-
strømningsvannvarmer
• Når det tilkobles en hånddusj, skal en eventuell al-
lerede innbygd drossel i hånddusjen fjernes.
• Når det oppstår problemer med gjennomstrømnings-
vannvarmer eller ved store trykkdifferanser skal den
medfølgende drossel (artikkelnummer 97510000)
monteres i kaldtvannsforsyningen .
Tekniske data
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 70°C
Anbefalt temperatur for varmt vann 65°C
Termisk desinfisering: maks. 70°C / 4 min
Egensikker mot tilbakeflyt
Produktet er utelukkende designet for drikkevann!
Symbolbeskrivelse
Ikke bruk silikon som inneholder eddiksyre!
Justering (se side 14)
Etter avsluttet montering skal termostatens
utløpstemperatur kontrolleres. Det er nødven-
dig med korrektur når temperaturen målt ved
uttaksstedet avviker fra temperaturen som er
innstilt på termostaten.
Safety Function (se side 15)
Takket være egenskapen "Safety Function"
kan det forhåndsinnstilles en ønsket maks.
termperatur, f.eks. 42 ºC.
Vedlikehold (se side 16)
• For å holde regulerings-enheten bevege-
lig, skal termostaten stilles fra tid til annen
på helt varmt og helt kaldt.
• Termostaten er utstyrt med returløps-
sperre. Funksjonen til returløpssperren
skal iht. DIN EN 1717 og i samsvar med
de nasjonale og lokale forskrifter sjekkes
regelmessig (minst en gang i året).
10
