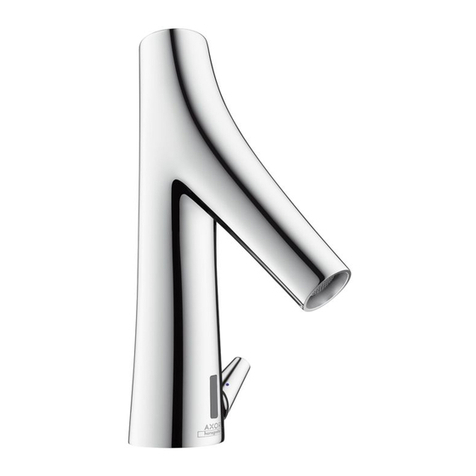

Hansgrohe Axor Starck Organic Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 4
EN Instructions for use / assembly instructions 6
IT Istruzioni per l'uso / Istruzioni per Installazione 8
ES Modo de empleo / Instrucciones de montaje 10
NL Gebruiksaanwijzing / Handleiding 12
DK Brugsanvisning / Monteringsvejledning 14
PT Instruções para uso / Manual de Instalación 16
PL Instrukcja obsługi / Instrukcja montażu 18
CS Návod k použití / Montážní návod 20
SK Návod na použitie / Montážny návod 22
ZH 用户手册/组装说明 24
RU Руководство пользователя / Инструкция по
монтажу 26
HU Használati útmutató / Szerelési útmutató 28
FI Käyttöohje / Asennusohje 30
SV Bruksanvisning / Monteringsanvisning 32
LT Vartotojo instrukcija / Montavimo instrukcijos 34
HR Upute za uporabu / Uputstva za instalaciju 36
TR Kullanım kılavuzu / Montaj kılavuzu 38
RO Manual de utilizare / Instrucţiuni de montare 40
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 42
SL Navodilo za uporabo / Navodila za montažo 44
ET Kasutusjuhend / Paigaldusjuhend 46
LV Lietošanas pamācība / Montāžas instrukcija 48
SR Uputstvo za upotrebu / Uputstvo za montažu 50
NO Bruksanvisning / Montasjeveiledning 52
BG Инструкция за употреба / Ръководство
за монтаж 54
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 56
AR  / 59 Starck Organic
12016000

2
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Kinder, sowie Erwachsene mit körperlichen, geis-
tigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Das Produkt darf nicht als Haltegriff benutzt werden.
Es muss ein separater Haltegriff montiert werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die der Brause beigepackte Siebdichtung muss
eingebaut werden, um Schmutzeinspülungen aus dem
Leitungsnetz zu vermeiden. Schmutzeinspülungen
können die Funktion beeinträchtigen und/oder zu Be-
schädigungen an Funktionsteilen der Brause führen, für
hieraus ergebende Schäden haftet Hansgrohe nicht.
Deutsch
Kein essigsäurehaltiges Silikon verwenden!
Wartung (siehe Seite 66)
• Um die Leichtgängigkeit der Regeleinheit
zu gewährleisten, sollte der Thermostat
von Zeit zu Zeit auf ganz warm und ganz
kalt gestellt werden.
• Der Thermostat ist mit Rückflussverhinde-
rern ausgestattet. Rückflussverhinderer
müssen gemäß DIN EN 1717 regelmäßig
in Übereinstimmung mit nationalen oder
regionalen Bestimmungen (DIN 1988
einmal jährlich) auf ihre Funktion geprüft
werden.
Symbolerklärung
Einjustieren (siehe Seite 63)
Nach erfolgter Montage muss die Auslauf-
temperatur des Thermostaten überprüft wer-
den. Eine Korrektur ist erforderlich wenn die
an der Entnahmestelle gemessene Tempera-
tur von der am Thermostaten eingestellten
Temperatur abweicht.
Safety Function (siehe Seite 64)
Dank der Safety Function lässt sich die ge-
wünschte Höchsttemperatur von z. B. max.
42 ºC voreinstellen.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!

3
Störung Ursache Abhilfe
Wenig Wasser -Versorgungsdruck nicht ausreichend -Leitungsdruck prüfen
-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe vor dem Ther-
mostat und auf der Regeleinheit
reinigen
-Siebdichtung der Brause ver-
schmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
-Rückflussverhinderer verschmutzt /
defekt
-Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
-Thermostat wurde nicht justiert -Thermostat justieren
-Zu niedrige Warmwassertemperatur -Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich -Temperaturregeleinheit verschmutzt
oder verkalkt
-Temperaturregeleinheit reinigen ggf.
austauschen
-Bei Neuinstallation Grundkörper
falsch angeschlossen (Soll: kalt
rechts, warm links) oder 180º ver-
dreht eingebaut
-Funktionsblock um 180º verdreht
einbauen
Druckknopf der Sicherheitssperre
ohne Funktion
-Feder defekt -Feder bzw. Druckknopf reinigen u.
leicht fetten, ggf. austauschen
-Druckknopf verkalkt
Ventil schwergängig -Absperroberteil beschädigt -Absperroberteil austauschen
Brause oder Auslauf tropft -Schmutz oder Ablagerungen auf
dem Dichtsitz, Absperroberteil be-
schädigt
-Absperroberteil reinigen bzw. aus-
tauschen
Deutsch
Reinigung (siehe Seite 67) und
beiliegende Broschüre
Bedienung (siehe Seite 65)
Durchflussdiagramm
(siehe Seite 62)
Maße (siehe Seite 61)
Serviceteile (siehe Seite 68)
Montage siehe Seite 60

4
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Le produit ne doit pas servir de poignée. Monter
pour cela une poignée séparée.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Le joint à filtre fourni avec la pomme de douche à
main doit être installé afin de retenir des impuretés du
système de conduites. Ceux-ci pourraient influencer
le fonctionnement de ce produit et même endomma-
ger des pieces mobiles. Des réclamations à la suite
de l’usage de la pomme de douche sans joint-tamis
de hansgrohe ne peuvent pas faire partie de notre
garantie.
Français
Ne pas utiliser de silicone contenant de
l'acide acétique!
Entretien (voir pages 66)
• Pour assurer le mouvement facile de
l´élément thermostatique, le thermostat
devrait être placé de temps en temps en
position très chaude et très froide.
• Le mitigeur thermostatique est équipé de
clapets anti-retour. Les clapets anti-retour
doivent être examinés régulièrement
conformément à la norme EN 1717 ou
conformément aux dispositions nationales
ou régionales quant à leur fonction (au
moins une fois par an).
Description du symbole
Réglage (voir pages 63)
Le montage terminé, contrôler la température
de l’eau puisée au mitigeur thermostatique.
Un étalonnage est nécessaire si la tempé-
rature de l’eau mitigée mesurée au point
de puisage diffère sensiblement de celle
affichée sur le thermostat.
Safety Function (voir pages 64)
Grâce à la fonction Safety, il est possible
de prérégler la température maximale par
exemple max. 42º C souhaitée.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l'eau
potable!

5
Dysfonctionnement Origine Solution
Pas assez d´eau -Pression d´alimentation insuffisante -Contrôler la pression
-Filtres encrassés -Nettoyer les filtres devant le mitigeur
thermostatique et sur la cartouche
-Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la dou-
chette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet
fermé
-Clapet anti-retour encrassé ou
défectueux
-Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
-Le thermostat n´a pas été réglé -Régler le thermostat
-Température d'eau chaude trop
basse, pas d´eau froide
-Augmenter la température d´eau
chaude entre 42ºC et 65ºC
Le réglage de la température n´est
pas possible
-L´élément thermostatique est encras-
sé ou entartré
-Nettoyer l´élément thermostatique
ou le changez éventuellement
-La pièce de base a une alimentation
inversée (l´eau froide doit être à
droite et l´eau chaude à gauche)
ou elle est montée à l´envers
-Montez le bloc de fonction à 180º
Bouton à pression du verrouillage de
sécurité défectueux
-Ressort défectueux -Nettoyer le ressort ou bien le bou-
ton à pression, le changer éventuel-
lement
-Bouton à pression entartré
Fonctionnement de la poignée
difficile
-Mécanisme d´arrêt défectueux -Changez le mécanisme d´arrêt
La douchette ou le bec verseur goutte -De la saleté ou de l´incrustation
sur le siège, mécanisme d´arrêt
défectueux
-Nettoyez le mécanisme d´arrêt ou
le changez éventuellement
Français
Nettoyage (voir pages 67) et bro-
chure ci-jointe
Instructions de service (voir
pages 65)
Diagramme du débit
(voir pages 62)
Dimensions (voir pages 61)
Pièces détachées (voir pages 68)
Montage voir pages 60

6
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
The shower system may only be used for bathing,
hygienic and body cleaning purposes.
Do not allow the streams of the shower touch sensi-
tive body parts (such as your eyes). An adequate
distance must be kept between the shower and you.
The product may not be used as a holding handle. A
separate handle must be installed.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The mesh washer must be insert to protect the over-
head shower against incoming dirt by pipework. In-
coming dirt leads to defects or/and can damage parts
of the shower; such caused faults voids all liability and
guarantee claims.
English
Do not use silicone containing acetic acid!
Maintenance (see page 66)
• To guarantee the smooth running of the
thermostat, it is necessary from time to
time to turn the thermostat from total hot
to total cold.
• The mixer is equipped with check valves.
The check valves must be checked
regularly according to DIN EN 1717 in
accordance with national or regional
regulations (at least once a year).
Symbol description
Adjustment (see page 63)
After the installation, the output tempera-
ture of the thermostat must be checked. A
correction is necessary if the temperature
measured at the output differs from the
temperature set on the thermostat.
Safety Function (see page 64)
The desired maximum temperature for exam-
ple max. 42º C can be pre-set thanks to the
safety function.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
Safety against backflow
The product is exclusively designed for drinking water!

7
Fault Cause Remedy
Insufficient water -Supply pressure inadequate -Check water pressure (If a pump
has been installed check to see if
the pump is working).
-Filters are dirty -Clean filter in front of the mixer and
on the MTC-thermo cartridge
-Shower filter seal dirty -Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
-Backflow preventers dirty or leaking -Clean backflow preventers, ex-
change if necessary
Spout temperature does not cor-
respond with temperature set
-Thermostat has not been adjusted -Adjust thermostat
-Hot water temperature too low -Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible -Temperature regulator dirty or
calcified
-Clean temperature regulator, ex-
change if necessary
-For new installations: basic body
incorrectly connected (should be:
cold right, hot left) or installed with
180º rotation
-Install function block turned through
180º
Safety stop button not operating -Spring defective -Clean spring and/or button, ex-
change if necessary
-Button calcified
Valve stiff -Shut-off unit damaged -Exchange shut-off unit
Shower or spout dripping -Dirt or sedimentation on valve seat,
shut-off unit damaged
-Clean or exchange shut-off unit
English
Cleaning (see page 67) and en-
closed brochure
Operation (see page 65)
Flow diagram
(see page 62)
Dimensions (see page 61)
Spare parts (see page 68)
Assembly see page 60

8
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe
o alcolici.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l'giene del corpo.
Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
Il prodotto non deve essere utilizzato come maniglia,
questa deve essere motata separatamente.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Per proteggere la soffione doccia da eventuali
impurita provenienti dalle tubazioni dell’acqua, deve
essere inserito il filtro nell’impugnatura della doccia
stessa. Tali impurita possono infatti causare difetti e/o
danneggiare parti della doccia; in questo caso la
Hansgrohe non risponde dei danni.
Italiano
Non utilizzare silicone contenente acido
acetico!
Manutenzione (vedi pagg. 66)
• Per garantire la scorrevolezza dell’ele-
mento di regolazione, di tanto in tanto si
dovrebbe regolare il termostatico passan-
do da tutto caldo a tutto freddo.
• Il miscelatore termostatico è dotato di
una valvola antiritorno. La valvola di non
ritorno deve essere controllata regolar-
mente come da DIN EN 1717, secondo le
normative nazionali e regionali (almeno
una volta all'anno).
Descrizione simbolo
Taratura (vedi pagg. 63)
Effettuata l’installazione del miscelatore ter-
mostatico bisogna controllare la temperatura
di uscita. La taratura è necessaria quando la
temperatura dell’acqua misurata sul punto di
prelievo non corrisponde a quella fissata sul
termostato.
Safety Function (vedi pagg. 64)
Grazie alla funzione antiscottature Safety
la temperatura massima per esempio max.
42º C desiderata è facilmente regolabile.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua
potabile!

9
Problema Possibile causa Rimedio
Scarsità d'acqua -Pressione di erogazione insufficiente -Provare la pressione di erogazione
-Filtri sporchi -Pulire/sostituire i filtri
-Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra
doccia e flessibile
Flusso incrociato; l'acqua calda viene
spinta nella tubatura acqua fredda a
rubinetteria chiusa o viceversa
-Antiriflusso sporco o non ermetico -Pulire o sostituire l'antiriflusso
La temperatura di erogazione diversa
da quella impostata
-Il termostatico non è stato regolato -Regolare il termostatico
-Temperatura dell'acqua calda -Aumentare la temperatura acqua
calda tra 42 ºC e 65 ºC
Impossibile la regolazione tempe-
ratura
-Elemento termostatico sporco o con
depositi calcarei
-Pulire o sostituire l'unità di regola-
zione
-In caso di nuova installazione - col-
legato male il termostatico (deve
essere: acqua fredda a destra e
calda a sinistra) o installato ruotato
di 180º
-Ruotare di 180º l'unita' di regola-
zione
Tasto antiscottatura non funzionante -Molla difettosa -Pulire o sostituire la molla o il tasto
-Tasto con depositi calcarei
Rubinetto duro -vitone di arresto danneggiato -sostituire il vitone di arresto
Doccia / scarico gocciola -Sporco o depositi nella sede della
guarnizione, vitone di arresto dan-
neggiato
-Pulire o sostituire il vitone di arresto
Italiano
Pulitura (vedi pagg. 67) e brochure
allegata
Procedura (vedi pagg. 65)
Diagramma flusso
(vedi pagg. 62)
Ingombri (vedi pagg. 61)
Parti di ricambio (vedi pagg. 68)
Montaggio vedi pagg. 60

10
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben
utilizar el sistema de duchas.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Debe evitarse el contacto del chorro del pulveriza-
dor con partes sensibles del cuerpo (por ej. ojos).
Debe mantenerse una distancia suficiente entre
pulverizador y cuerpo.
El producto no debe ser utilizado como un elemento
de sujeción. Debe montarse un elemento de sujeción
separado.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• La junta de filtración que se suministra con la ducha
mural evita que las partículas de suciedad proceden-
tes de las tuberías lleguen a la ducha mural. Debe
colocarse entre el flexo y la ducha mural. Infiltracio-
nes de suciedad deterioran el funcionamiento de la
ducha mural y pueden causar daños en el interior de
la misma que no están cubiertas por la garantía de
Hansgrohe.
Español
No utilizar silicona que contiene ácido
acético!
Mantenimiento (ver página 66)
• Para garantizar el funcionamiento dura-
dero del termostato, el mando del mismo
debería girarse de vez en cuando del
extremo frío al extremo caliente.
• El termostato está equipado con válvula,
la cual evita el retorno del agua a la
tubería. Las válvulas anti-retorno tienen
que ser controladas regularmente según
la norma DIN EN 1717, en acuerdo con
las regulaciones nacionales o regionales
(una vez al año, por lo menos).
Descripción de símbolos
Puesta a punto (ver página 63)
Después del montaje deberá comprobarse
la temperatura del agua del termostato,
en la salida del caño. Una corrección se
efectuará siempre y cuando la temperatura
del agua tomada a la salida del caño, no
corresponda con la indicada en el volante
del termostato.
Safety Function (ver página 64)
Gracias al tope de temperatura se puede
graduar la temperatura máxima por ejemplo
max. 42º C.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Seguro contra el retorno
El producto ha sido concebido exclusivamente para
agua potable.

11
Problema Causa Solución
Sale poca agua -presión insuficiente -comprobar presión
-Filtros sucios -Limpiar filtros en las uniones a las
tomas de agua caliente y fría y en
el cartucho termostático
-Filtro de la teleducha sucio -Limpiar / Cambiar filtro entre flexo
y teleducha
Flujo de agua cruzada agua caliente
entra en la tubería del agua fría o
al revés
-válvula antirretorno sucia o pierde -limpiar / cambiar válvula
Temperatura del agua no correspon-
de a lo marcado
-termostato no ha sido ajustado -ajustar termostato
-Temperatura del agua caliente de-
masiado baja
-aumentar temperatura del agua
caliente a 42º - 65º C.
No es posible regular la temperatura -termoelemento sucio/lleno de cal -limpiar / cambiar termoelemento
-cuerpo empotrado mal montado
(debe estar: frío = derecha) o insta-
lado girado en 180º
-girar embellecedor en 180º
Botón de tope no funciona -muelle defecto -Limpiar y aplicar una fina capa de
grasa en el muelle y el pulsador
-botón lleno de cal
Llave de paso va duro -montura dañada -cambiar montura
Pierde permanentemente agua por
el caño
-Suciedad / Sedimentaciones en el
asiento de la llave, o llave dañada
-Limpiar/Cambiar llave de paso
Español
Limpiar (ver página 67) y folleto
anexo
Manejo (ver página 65)
Diagrama de circulación
(ver página 62)
Dimensiones (ver página 61)
Repuestos (ver página 68)
Montaje ver página 60

12
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Kinderen en volwassenen met lichamelijke, gees-
telijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorko-
men. Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
Het product mag niet als handgreep worden ge-
bruikt. Er moet een aparte handgreep gemonteerd
worden.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Het bij de hoofddouche verpakte zeefje moet worden
ingebouwd om vuil uit de waterleiding te weren.
Vuil uit de leidingen kan de werking van de hoofd-
douche negatief beïnvloeden en/of de hoofddouche
beschadigen. Voor deze schade is Hansgrohe niet
verantwoordelijk.
Nederlands
Gebruik geen zuurhoudende silicone!
Onderhoud (zie blz. 66)
• Om het soepel lopen van de regeleen-
heid te garanderen moet de thermostaat
van tijd tot tijd op heel koud en heel warm
worden ingesteld.
• De thermostaat is voorzien van terugslag-
kleppen. Keerkleppen moeten volgens
DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktio-
neren gecontroleerd worden. (Tenminste
een keer per jaar).
Symboolbeschrijving
Correctie (zie blz. 63)
Na montage dient de uitstroomtempera-
tuur van de thermostaat gecontroleerd te
worden. Een correctie is noodzakelijk als
de aan het tappunt gemeten temperatuur
afwijkt van de op de thermostaat ingestelde
temperatuur.
Safety Function (zie blz. 64)
Dankzijd de Safety Function kan de ge-
wenste maximale temperatuur van bijv. max.
42º C van te voren worden ingesteld.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!

13
Storing Oorzaak Oplossing
Weinig water -Druk te laag -Druk controleren
-Vuilzeef verstopt -Vuilvangzeefjes en zeefjes van rege-
leenheid reinigen
-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt
in gesloten toestand in koud water
leiding of omgekeerd
-Terugslagkleppen vervuild of defect -Terugslagkleppen reinigen dan wel
uitwisselen
Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen
-Thermostaat niet ingesteld -Thermostaat instellen
-Temperatuur van warm water te
laag
-Warmwater toevoer verhogen min.
42ºC naar 65ºC
Temperatuur niet regelbaar -Thermo-element vervuild of verkalkt -Thermo-element reinigen dan wel
uitwisselen
-Bij nieuwe installaties: basisgarni-
tuur verkeerd aangesloten (moet
zijn koud rechts en warm links) of
180º gedraaid gemonteerd
-Functieblok 180º draaien
Safety Stop knop op thermostaat-
greep functioneert niet
-Veer defect -Veer en/of drukknop reinigen dan
wel uitwisselen
-Drukknop verkalkt
Kraan draait zwaar -bovendeel beschadigd -Bovendeel uitwisselen
Douche/uitloop lekt -Vuil of verkalking op de zitting, bo-
vendeel beschadigd
-Bovendeel reinigen of omstelling
uitwisselen
Nederlands
Reinigen (zie blz. 67) en bijgevoeg-
de brochure
Bediening (zie blz. 65)
Doorstroomdiagram
(zie blz. 62)
Maten (zie blz. 61)
Service onderdelen (zie blz. 68)
Montage zie blz. 60

14
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
Produktet må ikke bruges som håndtag. Der skal
monteres et separat håndtag.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Den vedlagte smudsfangssi skal indsættes i bruseren
for at undgå snavs fra rørsystemet. Indskyllet snavs kan
have indflydelse på bruserens funktion og/eller føre til
beskadigelser på håndbruserens funktionsdele.
Dansk
Der må ikke benyttes eddikesyreholdig
silikone!
Service (se s. 66)
• For at sikre optimal funktion af termo-
staten, bør termostaten fra tid til anden
motioneres (stilles skiftevis helt varm og
helt kold).
• Termostaten er forsynet med kontraventil
. Ifølge DIN EN 1717 skal gennmestrøm-
ningsbegrænsere i overenstemmelse med
nationale regler afprøves regelmæssigt
(mindst en gang om året).
Symbolbeskrivelse
Justering (se s. 63)
Efter monteringen skal termostatens udløbs-
temperatur kontrolleres. Såfremt den målte
vandtemperatur afviger fra den på termo-
staten viste forindstilling er en korrigering af
skalagrebet nødvendig.
Safety Function (se s. 64)
Takket være Safety varmtvands-begrænsnin-
gen kan maksimaltemperaturen forudindstil-
les eksempel max. 42º C.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!

15
Fejl Årsag Hjælp
For lidt vand -Forsyningstrykket er ikke højt nok -Afprøv forsyningstrykket
-Smudsfangsien er snavset -Rengør smudsfangsi foran termsota-
ten og på termostatelementet
-Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i koldtvands-
ledningen og omvendt
-Kontraventilen er snavset eller utæt. -Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer ikke
overens med den indstillede tempe-
ratur
-Termostaten er ikke justeret -Juster termostatenI
-For lav varmtvands-temperatur -Forhøj varmtvands-temperaturen fra
42ºC til 65ºC
Temperaturregulering ikke mulig -Termostatelementet er snavset eller
tilkalket
-Rengør termostat-elementet eller
udskift det evt.
-Ved ny-installation er vandtilslut-
ningen forbyttet (skal være koldt til
højre - varmt til venstre eller også er
grundkroppen drejet 180º)
-Vend indbygningsdelen 180º
Sikkerhedsspærren er ude af funktion -Defekt fjeder -Rengør fjeder og trykknap eller
udskift delene
-Trykknappen tilkalket
Ventilen går trægt -Beskadiget afspærrings-ventil -Udskift afspærringsventilen
Bruser/kartud drypper -Snavs eller kalk på pakningen, be-
skadiget afspærringsventil
-Rengør afspærrings-ventil eller ud-
skift evt.
Dansk
Rengøring (se s. 67) og vedlagt
brochure
Brugsanvisning (se s. 65)
Gennemstrømningsdiagram
(se s. 62)
Målene (se s. 61)
Reservedele (se s. 68)
Montering se s. 60

16
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Crianças e adultos com deficiências motoras, men-
tais e/ou sensoriais não podem utilizar o sistema de
duche sem monitorização. Pessoas que estejam sob
a influência de álcool ou drogas não podem utilizar
o sistema de duche.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessá-
rio manter uma distância suficiente entre o chuveiro
e o corpo.
O produto não pode ser utilizado como pega de
apoio. Tem que ser montada uma pega separada.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• O filtro de rede deve ser colocado para proteger o
chuveiro de areias e resíduos rovenientes da tuba-
gem. Resíduos e areias podem danificar componen-
tes, ou provocar mau funcionamento do chuveiro; as
avarias assim provocadas anulam a nossa responsabi-
lidade e anulam a nossa garantia.
Português
Não utilizar silicone que contenha ácido
acético!
Manutenção (ver página 66)
• Para garantir um funcionamento suave
do elemento termostático é necessário
de vez em quando rodar totalmente o ma-
nípulo da termostática da posição quente
para a fria.
• A misturadora está equipada com válvu-
las anti-retorno. As válvulas anti-retorno
devem ser verificadas regularmente de
acordo com a DIN EN 1717 segundo
os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
Descrição do símbolo
Afinação (ver página 63)
É necessária correcção se a temperatura
medida no ponto de saída diferir da tempe-
ratura marcada na escala.
Safety Function (ver página 64)
Graças à função de segurança pode-se
regular a temperatura máxima por exemplo
max. 42ºC.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Função anti-retorno e anti-vácuo
Este produto foi única e exclusivamente concebido para
água potável!

17
Falha Causa Solução
Água insuficiente -Pressão não adequada -Verificar a pressão da água
-Filtro sujo -Limpar o filtro entre o chuveiro e o
tubo flexível
-Filtro do vedante do chuveiro sujo -Limpar o filtro entre o chuveiro e o
tubo flexível
Fluxos cruzados, água quente a ser
forçada a entrar no tubo da água
fria, ou vice-versa, quando a mistura-
dora está fechada.
-Válvula anti-retorno suja ou com
fugas
-Limpar a válvula antiretorno, substi-
tua se necessário
A temperatura da água não corres-
ponde à temperatura seleccionada
-A misturadora termos tática não foi
ajustada
-Ajustar a misturadora termostática
-Temperatura da água quente muito
baixa
-Aumentar a temperatura da água
quente para 42º C a 65º C.
Não é possível regular a temperatura -Regulador da temperatura sujo ou
calcificado
-Limpar o regulador de temperatura,
substitua se necessário
-Para novas instalações: Corpo insta-
lado incorrectamente (deve ser: fria
direita, quente esquerda) ou instala-
do com uma rotação de 180º
-Instalar o corpo virado 180º
Botão de segurança não funciona -Mola defeituosa -Limpar a mola e/ou o botão, substi-
tua se necessário
-Botão calcificado
Válvula de corte perra -Unidade de corte danificada. -Substituir unidade de corte
Duche/bica a pingar -Sujidade ou sedimentação no as-
sento da válvula
-Limpar ou substituir a unidade de
corte
Português
Limpeza (ver página 67) e brochura
em anexo
Funcionamento (ver página 65)
Fluxograma
(ver página 62)
Medidas (ver página 61)
Peças de substituição (ver página
68)
Montagem ver página 60

18
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie
mogą korzystać z prysznica.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np. ocza-
mi). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Produktu nie wolno używać jako uchwytu do trzyma-
nia się. Należy zamontować osobny uchwyt.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Znajdujące się przy prysznicu sitko musi zostać
zainstalowane, aby zatrzymać zanieczyszczenia z
instalacji. Przedostające się zanieczyszczenia mogą
mieć ujemny wpływ na działanie i/lub prowadzić do
usterek w działaniu elementów prysznica. Za powsta-
łe z tego tytułu szkody firma Hansgrohe nie ponosi
odpowiedzialności.
Polski
Nie stosować silikonów zawierających kwas
octowy!
Konserwacja (patrz strona 66)
• Aby zachować łatwość obsługi termo-
statu, od czasu do czasu należy go
przekręcić na całkiem zimną i na całkiem
ciepłą wodę.
• Termostat wyposażony został w zabez-
pieczenia przed przepływem zwrotnym.
Działanie zabezpieczeń przed przepły-
wem zwrotnym, zgodnie z normą DIN
EN 1717 i miejscowymi przepisami, musi
być kontrolowane (DIN 1988, raz w
roku).
Opis symbolu
Regulacja (patrz strona 63)
Po ukończeniu montażu należy sprawdzić
temperaturę ciepłej wody na wylocie z ter-
mostatu. Korekta będzie konieczna wtedy,
gdy zmierzona temperatura na wylocie
różni się od temperatury nastawionej na
termostacie.
Safety Function (patrz strona 64)
Dzięki funkcji zabezpieczającej można
przestawić żądaną maksymalną temperatu-
rę np. na maks. 42ºC.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Samoistnie zabezpieczony przed przepływem zwrotnym
Produkt stworzono wyłącznie do wody pitnej!

19
Usterka Przyczyna Pomoc
Mała ilość wody -Zbyt niskie ciśnienie zasilające -Sprawdzić ciśnienie w instalacji
-Zabrudzone sitka -Wyczyścić sitka przed termostatem i
we wkładzie termostatycznym
-Zabrudzona uszczelka z sitkiem w
prysznicu
-Oczyścić uszczelkę z sitkiem pomię-
dzy prysznicem a wężem
Przepływ krzyżowy, woda ciepła
przy zamkniętej armaturze wpływa
do przewodu wody zimnej lub
odwrotnie
-Zabrudzone / uszkodzone za-
bezpieczenie przed przepływem
zwrotnym
-Wyczyścić wzgl. wymienić za-
bezpieczenie przed przepływem
zwrotnym
Temperatura wody nie zgadza się z
ustawioną wartością
-Termostat nie został wyregulowany -Przeprowadzić regulację termostatu
-Za niska temperatura ciepłej wody -Podwyższyć temperaturę wody cie-
płej na 42ºC do 65ºC
Brak możliwości regulacji tempera-
tury
-Zabrudzony lub zakamieniony
termostat
-Wyczyścić lub wymienić termostat
-Przy nowej instalacji niewłaściwie
podłączony korpus (powinno być:
zimna po prawej, ciepła po lewej)
albo zamontowano z przekręce-
niem o 180º.
-Blok funkcyjny obrócić o 180º
Złe funkcjonowanie przycisku zabez-
pieczającego
-Uszkodzona sprężynka -Wyczyścić wzgl. wymienić sprężyn-
kę lub przycisk i lekko nasmarować
-przycisk zakamieniony
Zawór pracuje z wysiłkiem -Uszkodzony górny element zamy-
kający
-Wymienić górny element zamyka-
jący
Wyciekająca woda z główki pryszni-
cowej lub wylewki
-Brud lub osady na gnieździe
uszczelniającym, uszkodzenie gór-
nego elementu zamykającego
-Oczyścić ewent. wymienić górny
element zamykający
Polski
Czyszczenie (patrz strona 67) i
dołączona broszura
Obsługa (patrz strona 65)
Schemat przepływu
(patrz strona 62)
Wymiary (patrz strona 61)
Części serwisowe (patrz strona
68)
Montaż patrz strona 60

20
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné zabránit kontaktu vodních paprsků sprchy s
měkkými částmi těla (např. očima). Je nutné dodržo-
vat dostatečný odstup mezi sprchou a tělem.
Produkt nesmí být používán jako madlo. Je nutné
namontovat samostatné madlo.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Do přívodu musí být zabudováno se sprchou dodá-
vané sítko, aby zachycovalo nečistoty vyplavené z
vodovodní sítě. Vyplavené nečistoty mohou ovlivnit
funkci sprchy a nebo mohou vést i k jejímu poškození.
Na takto vzniké škody se nevztahuje záruka firmy
Hansgrohe.
Česky
Nepoužívat silikon s obsahem kyseliny
octové!
Údržba (viz strana 66)
• Aby byl zajištěn lehký chod regulační
jednotky, měl by se termostat čas od
času nastavit na úplně horkou a úplně
studenou vodu.
• Termostat je vybaven omezovačem zpět-
ného toku. U zpětných ventilů se musí po-
dle DIN EN 1717 v souladu s národními
nebo regionálními předpisy testovat jejich
funkčnost (alespoň jednou ročně).
Popis symbolů
Nastavení (viz strana 63)
Po ukončení montáže se musí zkontrolovat
teplota vody vytékající z termostatu. Pokud
se teplota změřená v místě odběru liší od
teploty nastavené na termostatu, je nutné
provést korekci.
Safety Function (viz strana 64)
Díky Safety Function je možné předem
nastavit nejvyšší požadovanou teplotu, např.
max. 42ºC.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Vlastní jištění proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
