Harvia SAB00103 User manual

Version 06/20 ID no. Y05-0782
EN
DE
FR
IT
NL
CS
PL
PT
SV
FI
RU
INSTRUCTIONS FOR INSTALLATION AND USE
English
Door sensor set
SAB00103

Table of Contents
1. About this instruction manual 3
2. Important information for your safety 3
2.1. Intended use 3
2.2. Safety information for the installer 3
3. Product description 4
3.1. Scope of delivery 4
3.2. Product features 4
4. Installation 4
4.1. Mounting the door sensor 4
4.2. Mounting the magnet 5
5. Electrical connection 5
6. Maintenance 6
7. Disposal 6
8. Technical data 6

EN
Instructions for installation p. 3/6
1. About this instruction manual
Read these installation instructions carefully and keep them within reach when
using the device. This ensures that you can refer to information on safety and
operation at any time.
These installation and operating instructions can also be found in the
downloads section of our website: www.sentiotec.com/downloads.
2. Important information for your safety
Please follow the following safety instructions.
2.1. Intended use
The door sensor set is used to monitor that the sauna door is closed.
2.2. Safety information for the installer
●Installation may only be performed by a qualied electrician or
similarly qualied person.
●It may only be installed when the power has been disconnected.
●Observe the installation instructions for the sauna control unit
used.
●Also comply with the regulations applicable at the installation
location.
●For your own safety, consult your supplier in the event of prob-
lems that are not explained in su󰀩cient detail in the installation
instructions.

Instructions for installation p. 4/6
3. Product description

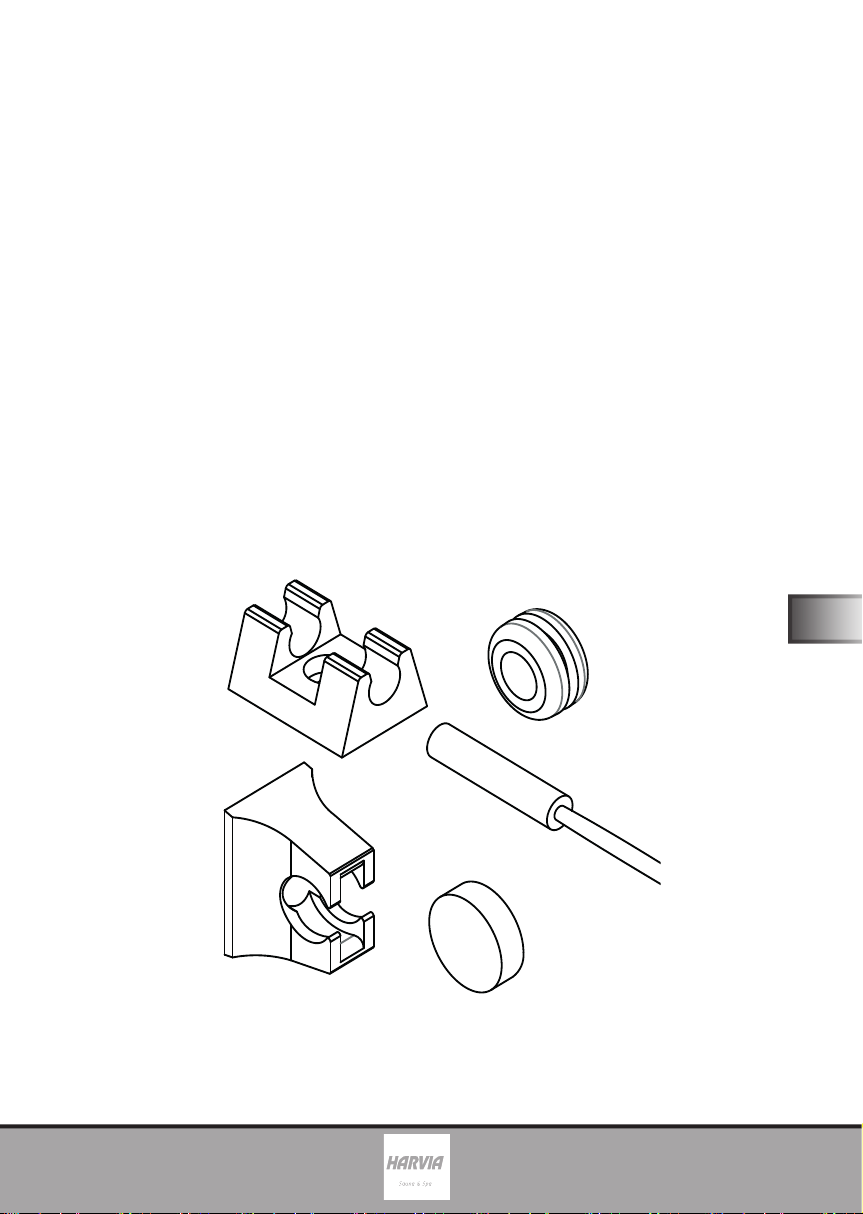

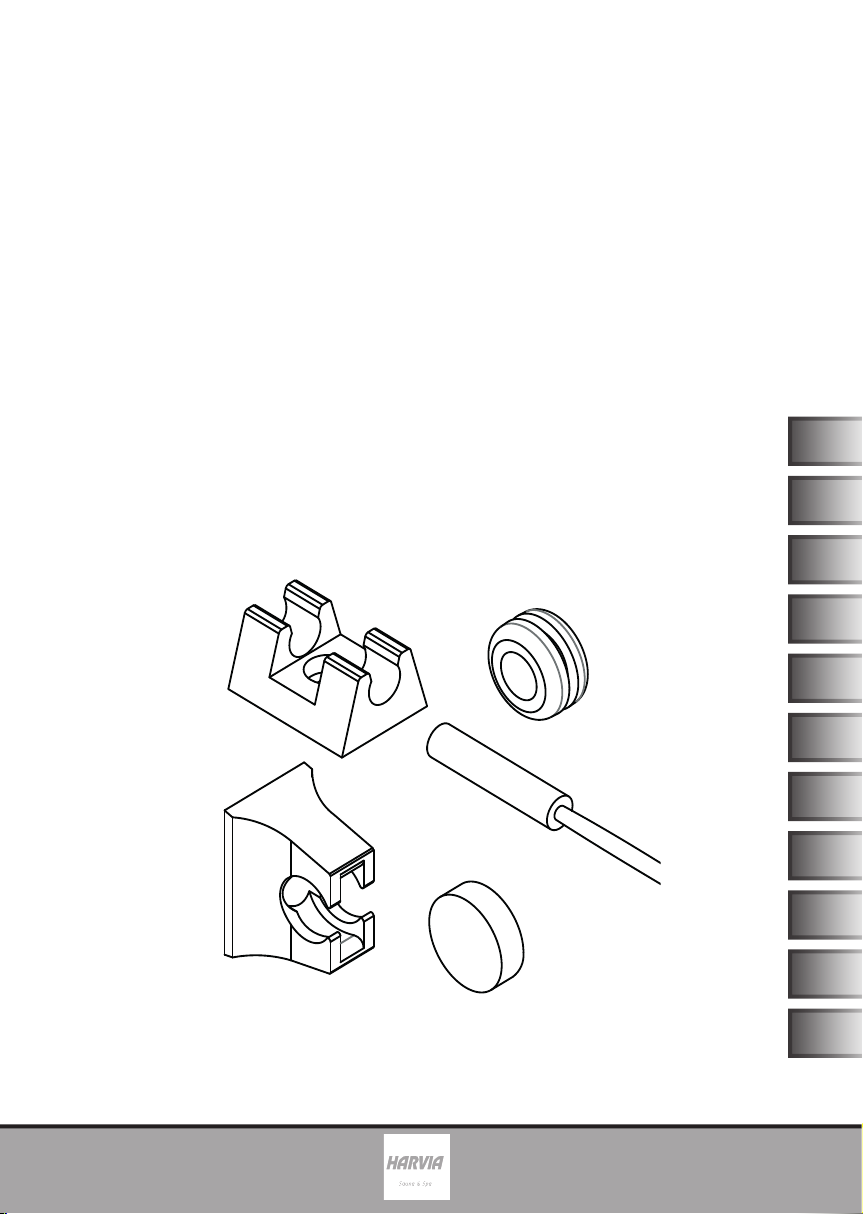

3.1. Scope of delivery
●Door sensor with connection cable
●Door sensor holder
●Magnet
●Magnet holder
●Installation material
●Assembly instructions
3.2. Product features
The door sensor set is used to monitor that the sauna door is closed.
Observe the operating instructions for the sauna control unit used.
4. Installation
Mount the door sensor near of the sauna door, taking account of the technical
data on Page 6.
4.1. Mounting the door sensor
●For a wooden sauna cabin:
►Use the wood screws supplied (Fig. A).
●For a glass surface:
►Use the double-sided adhesive tape (Fig. B).
●For a metal door frame:
►Drill a hole 8 mm in diameter and insert the rubber seal.
The door sensor set must be mounted so that contact with the door sen-
sor is interrupted if the door is open by more than 10 cm.

EN
Instructions for installation p. 5/6
Fig. A Fig. B Fig. C Fig. D
Then insert the door sensor (Fig. C or D)
4.2. Mounting the magnet
Attach the magnet to the sauna door with the magnet holder:
●On a wooden door:
►Use the enclosed wood screw (Fig. E).
●For a glass door:
►Use the double-sided adhesive tape (Fig. F).
Finally, insert the magnet into the holder (Fig. G)
Make sure the distance to the door sensor is correct so that it works
properly.
Fig. FFig. E Fig. G
5. Electrical connection
Observe the installation and operating instructions for the sauna control unit used.

Instructions for installation p. 6/6
●Dispose of packaging materials in accordance with the applicable
waste disposal regulations.
●Used devices contain reusable materials as well as hazardous
substances. Therefore, do not dispose of your used device with
household waste, but do so in accordance with the locally appli-
cable regulations.
6. Maintenance
The device is maintenance-free.
7. Disposal
8. Technical data
Door sensor
Dimensions: Ø 6 × 28 mm
Connection cable: 5 m - 2 x 0.22 mm²
Operating temperature: -20 to 85°C
Switching distance:
Door sensor holder
Dimensions: 20 × 15 × 10 mm
Magnet
Dimensions: Ø 10 × 3 mm
Magnet holder
Dimensions: 18 × 12 × 15 mm
20 mm
23 mm
20 mm

MONTAGEANWEISUNG
Deutsch
Version 06/20 Ident-Nr. Y05-782
DE
Türsensor-Set
SAB00103

Inhaltsverzeichnis
1. Zu dieser Anleitung 3
2. Wichtige Hinweise zu Ihrer Sicherheit 3
2.1. Bestimmungsgemäßer Gebrauch 3
2.2. Sicherheitshinweise für den Monteur 3
3. Produktbeschreibung 4
3.1. Lieferumfang 4
3.2. Produktfunktionen 4
4. Montage 4
4.1. Montage Türsensor 4
4.2. Montage Magnet 5
5. Elektrischer Anschluss 5
6. Wartung 6
7. Entsorgung 6
8. Technische Daten 6

DE
Montageanweisung S. 3/6
1. Zu dieser Anleitung
Lesen Sie diese Montageanweisung gut durch und bewahren Sie sie in der Nähe
des Gerätes auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und
zur Bedienung nachlesen.
Sie nden diese Montage- und Gebrauchsanweisung auch im Download-
bereich unserer Webseite auf www.sentiotec.com/downloads.
2. Wichtige Hinweise zu Ihrer Sicherheit
Befolgen Sie deshalb die folgenden Sicherheitshinweise.
2.1. Bestimmungsgemäßer Gebrauch
Das Türsensor-Set dient zur Überwachung der geschlossenen
Saunatür.
2.2. Sicherheitshinweise für den Monteur
●Die Anschlussarbeiten dürfen nur durch eine Elektrofachkraft
oder eine vergleichsweise qualizierte Person ausgeführt werden.
●Die Anschlussarbeiten dürfen nur im spannungsfreien Zustand
durchgeführt werden.
●Beachten Sie die Montageanleitungen der verwendeten Sau-
nasteuerung.
●Beachten Sie auch die örtlichen Bestimmungen am Aufstellort.
●Bei Problemen, die in den Montageanweisungen nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

Montageanweisung S. 4/6
3. Produktbeschreibung
3.1. Lieferumfang
●Türsensor inkl. Anschlussleitung
●Türsensor-Halterung
●Magnet
●Magnet-Halterung
●Montagematerial
●Montageanleitung
3.2. Produktfunktionen
Das Türsensor-Set dient zur Überwachung der geschlossenen Saunastür.
Beachten Sie die Gebrauchsanweisung der verwendeten Saunasteuerung.
4. Montage
Befestigen Sie den Türsensor im Bereich der Saunatür unter Berücksichtigung
der Technischen Daten auf Seite 6.
4.1. Montage Türsensor
●Bei einer Holz-Saunakabine:
►Verwenden Sie die beiliegenden Holz-Schrauben (Abb. A).
● Bei einer Glasäche:
►Verwenden Sie das doppelseitige Klebeband (Abb. B).
●Bei einem Metalltürrahmen:
►Bohren Sie ein Loch mit Ø 8 mm und setzen die Gummidichtung ein.
Das Türsensor-Set muss so montiert werden, dass ab einem Türspalt
von 10 cm der Kontakt zum Türsensor unterbrochen ist.
