Hatco GLO-RITE HL-18 User manual

Glo-Rite®
Display Lights
L Series
Installation and Operating Manual
For and Non- Models
P/N 07.04.675.00
© 2014 atco Corporation
Displayverlichting
Modelreeksen L
andleiding voor Installatie en Bediening
P 47
Registreer online!
Luces de pantalla
Series L
Manual de Instalación y Operación
P 20
¡Regístrese en línea!
Lampade professionali
Serie L
Manuale per l'installazione e l'uso
P 38
Registratevi online!
Leuchten für Lebensmitteltheken
Serien L
Installations- und Bedienungshandbuch
P 11
Registrieren Sie sich online!
Tubes d'éclairage
Séries L
Manuel d'installation et d'utilisation
P 29
S'inscrire en ligne!
Register Online!
(see page 2)
hatcocorp.com

Form No. LCEM-0414
2
CONTENTS
Safety information that appears in this manual is identified by
the following signal word panels:
WARNING indicates a hazardous situation which, if not
avoided, could result in death or serious injury.
CAUTION indicates a hazardous situation which, if not
avoided, could result in minor or moderate injury.
NOTICE is used to address practices not related to personal
injury.
WARNING
NOTICE
CAUTION
INTRODUCTION
atco Glo-Rite®Display Lights are durable and effective light
strips ideal for use in food preparation, holding and display
areas.
The lights are made of extruded aluminum housings with bright
annealed reflectors for maximum brightness and feature
shatter-resistant incandescent lights. Each unit comes
equipped for mounting and electrical hook-up along with a
Power I/O (on/off) switch for operator control.
atco Display Lights are products of extensive research and
field testing. The materials used were selected for maximum
durability, attractive appearance, and optimum performance.
Every unit is inspected and tested thoroughly prior to shipment.
This manual provides the installation, safety, and operating
instructions for Display Lights. atco recommends all
installation, operating, and safety instructions appearing in this
manual be read prior to installation or operation of a unit.
Important Owner Information ..............................................2
Introduction...........................................................................2
Important Safety Information...............................................3
Model Description.................................................................4
Model Designation................................................................4
Specifications........................................................................4
Dimensions.........................................................................4
Electrical Rating Chart........................................................5
Installation .............................................................................7
General...............................................................................7

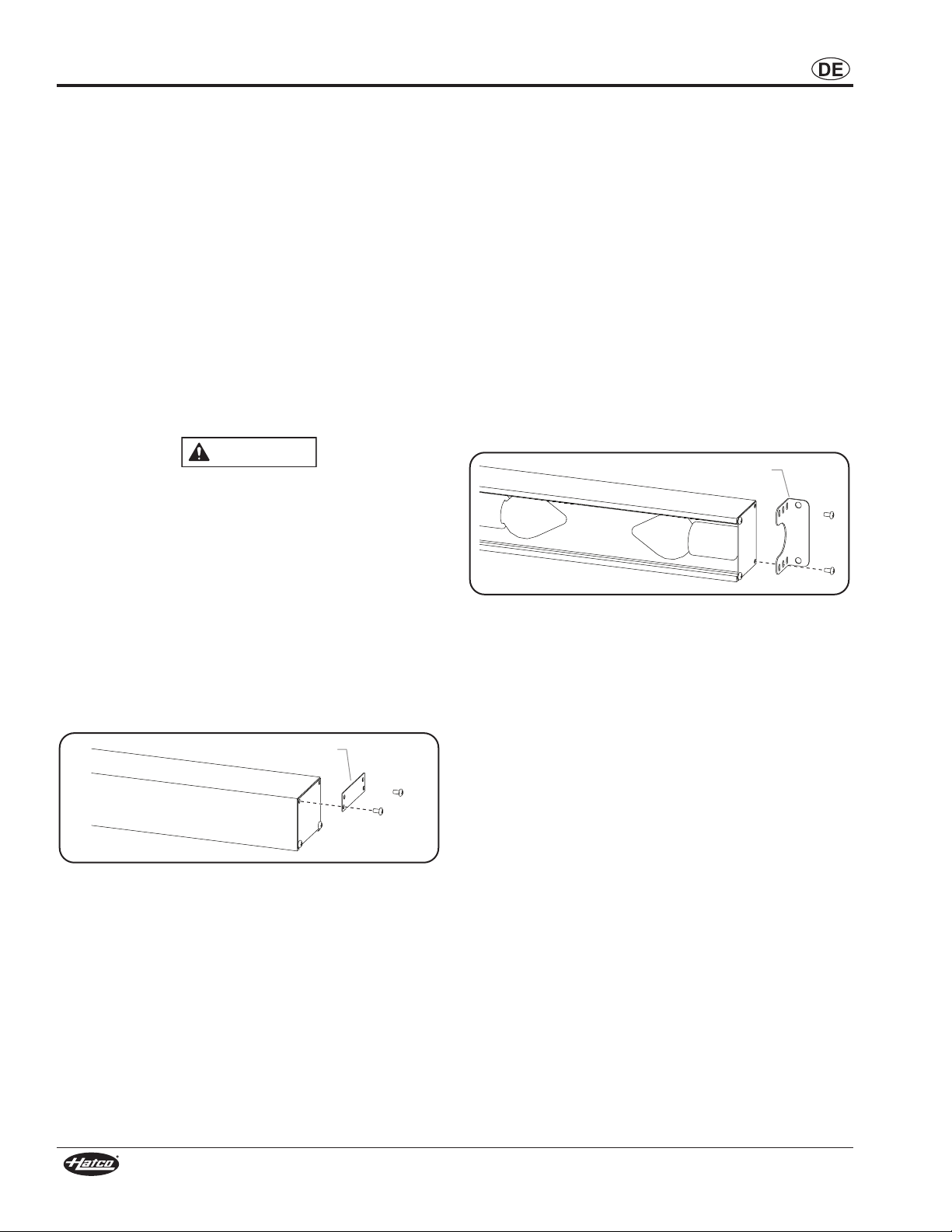

Suspension Mounting.........................................................7
Adjustable Angle Bracket Mounting....................................7
Electrical Information..........................................................7
Operation...............................................................................8
General...............................................................................8
Maintenance ..........................................................................8
General...............................................................................8
Daily Cleaning ....................................................................8
Replacing a Display Light Bulb...........................................8
Troubleshooting Guide ........................................................9
Options and Accessories.....................................................9
International Limited Warranty..........................................10
Service Information ............................................................10
IMPORTANT OWNER INFORMATION
Record the model number, serial number, voltage, and
purchase date of the unit in the spaces below (specification
label located on the front of the unit). Please have this
information available when calling atco for service assistance.
Model No.________________________________________
Serial No. ________________________________________
Voltage __________________________________________
Date of Purchase __________________________________
Register your unit!
Completing online warranty registration will prevent delay in
obtaining warranty coverage. Access the atco website at
www.hatcocorp.com, select the Parts & Service pull-down
menu, and click on “Warranty Registration”.
Business 8:00 AM to 5:00 PM
ours: Central Standard Time (C.S.T.)
(Summer ours [June to September]:
8:00 AM to 5:00 PM C.S.T., Monday–Thursday
8:00 AM to 2:30 PM C.S.T., Friday)
Telephone: [phone]
E-mail: [email protected]
Fax: [phone] (Parts and Service)
Additional information can be found by visiting our web site at
www.hatcocorp.com.
Correct Disposal of this Product
This marking indicates that this product and its electronic
components should not be disposed of with other
commercial waste. To prevent possible harm to the
environment or human health from uncontrolled waste
disposal, recycle responsibly to promote the sustainable
reuse of material resources. To dispose of this product
and its electronic components, contact the supplier where
the product was purchased for environmentally safe
recycling.

Form No. LCEM-0414 3
IMPORTANT SAFETY INFORMATION
EXPLOSION AZARD: Do not store or use gasoline or
other flammable vapors or liquids in the vicinity of this or
any other appliance.
Make sure all operators have been instructed on the safe
and proper use of the unit.
This unit is not intended for use by children or persons
with reduced physical, sensory, or mental capabilities.
Ensure proper supervision of children and keep them away
from the unit.
Use only light bulbs that meet or exceed National
Sanitation Foundation (NSF) standards and are specifically
designed for food holding areas. Breakage of light bulbs
not specially-coated could result in personal injury and/or
food contamination.
This unit has no “user-serviceable” parts. If service is
required on this unit, contact an Authorized atco Service
Agent or contact the atco Service Department at
414-671-6350; fax [phone].
Standard and approved manufacturing oils may smoke up
to 30 minutes during initial startup. This is a temporary
condition. Operate unit without food product until smoke
dissipates.
Use non-abrasive cleaners and cloths only. Abrasive
cleaners and cloths could scratch finish of unit, marring its
appearance and making it susceptible to soil accumulation.
NOTICE
CAUTION
WARNING
ELECTRIC S OCK AZARD:
• Unit must be installed by a qualified electrician.
Installation must conform to all local electrical codes.
Installation by unqualified personnel will void unit
warranty and may lead to electric shock or burn, as well
as damage to unit and/or its surroundings.
• Consult a licensed electrical contractor for proper
electrical installation conforming to local electrical
codes and the National Electrical Code (N.E.C.).
• Turn OFF power at fused disconnect switch/circuit
breaker and allow unit to cool before performing any
cleaning, adjustments, or maintenance.
• DO NOT submerge or saturate with water. Unit is not
waterproof. Do not operate if unit has been submerged
or saturated with water.
• Do not clean unit when it is energized or hot.
• Unit is not weatherproof. Locate unit indoors where
ambient air temperature is a minimum of 21°C (70°F).
• Do not steam clean or use excessive water on the unit.
• This unit is not “jet-proof” construction. Do not use jet-
clean spray to clean this unit.
• This unit must be serviced by qualified personnel only.
Service by unqualified personnel may lead to electric
shock or burn.
• Use only Genuine atco Replacement Parts when
service is required. Failure to use Genuine atco
Replacement Parts will void all warranties and may
subject operators of the equipment to hazardous
electrical voltage, resulting in electrical shock or burn.
Genuine atco Replacement Parts are specified to
operate safely in the environments in which they are
used. Some aftermarket or generic replacement parts
do not have the characteristics that will allow them to
operate safely in atco equipment.
FIRE AZARD: Locate unit the correct distance from
combustible walls and materials. If safe distances are not
maintained, discoloration or combustion could occur.
WARNING
Read the following important safety information before using this equipment to avoid serious
injury or death and to avoid damage to equipment or property.

Model
Width
(A)
Depth
(B)
eight
(C)
eight
(D)
L-18 457 mm
(18″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-24
L-24-2
610 mm
(24″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-30
L-30-2
762 mm
(30″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-36
L-36-2
914 mm
(36″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-42
L-42-2
1067 mm
(42″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-48
L-48-2
1219 mm
(48″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-54
L-54-2
1372 mm
(54″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-60
L-60-2
1524 mm
(60″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-66
L-66-2
1676 mm
(66″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-72
L-72-2
1829 mm
(72″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
Form No. LCEM-0414
4

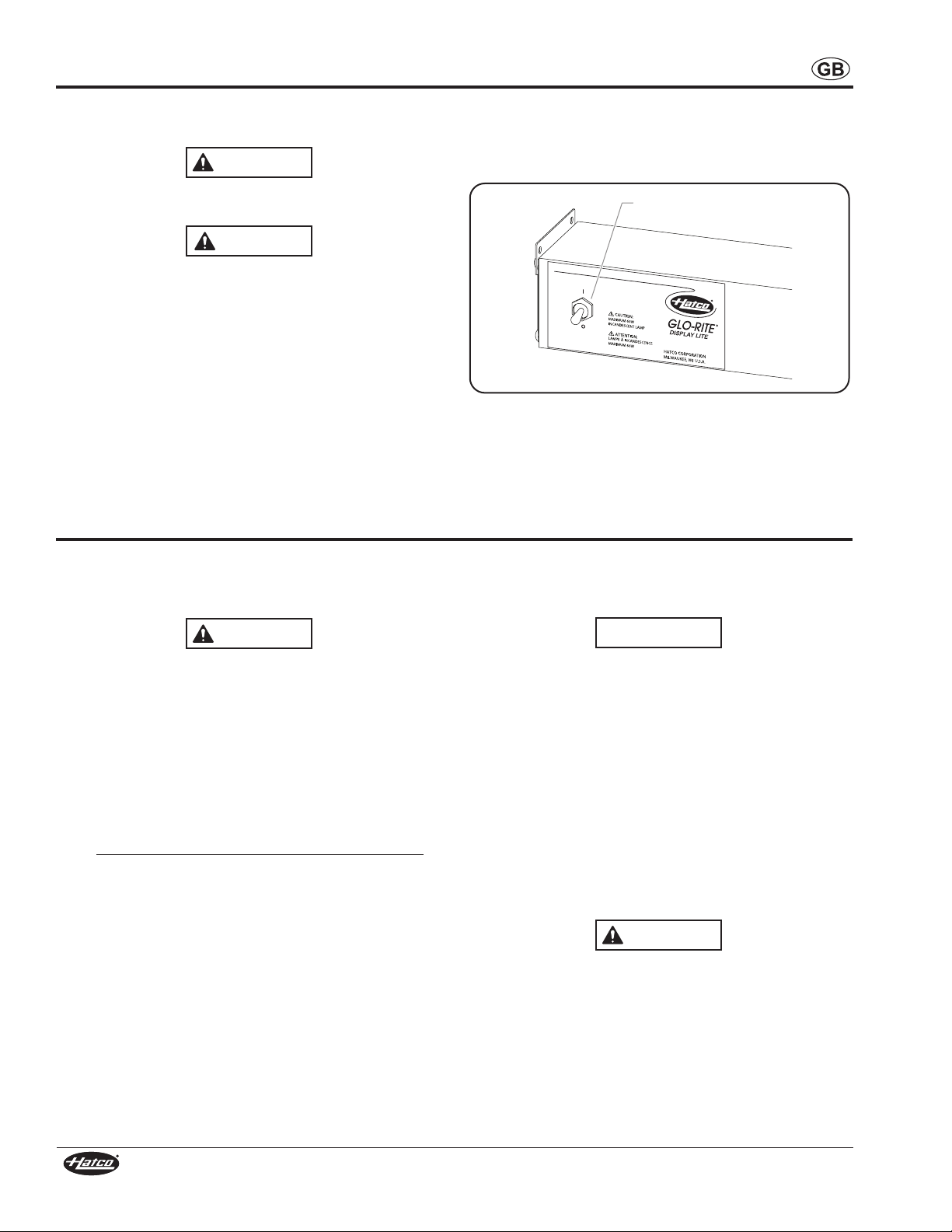

MODEL DESCRIPTION
Glo-Rite Display Lights
Power I/O
(on/off) Switch
Suspension
Bracket
MODEL DESIGNATION
H L - XX - 2
Hatco
Display Light
Width (inches)
No Character = Standard lamp configuration
2 = Additional lamp configuration
SPECIFICATIONS
Glo-Rite®Display Lights are specially designed to give long
lasting, trouble-free service. The lights are made of extruded
aluminum housings and feature bright annealed reflectors for
maximum brightness. Each unit comes equipped for mounting
and electrical hook-up along with a Power I/O (on/off) switch
for operator control.
Models are available in lengths from 457 mm (18") to 1829 mm
(72") and are available with additional lamp assemblies for
greater illumination. An adjustable angle mounting bracket is
also available.
Display Lights come standard with shatter-resistant 60 watt
bulbs to enhance product display while safeguarding food
products from bulb breakage.

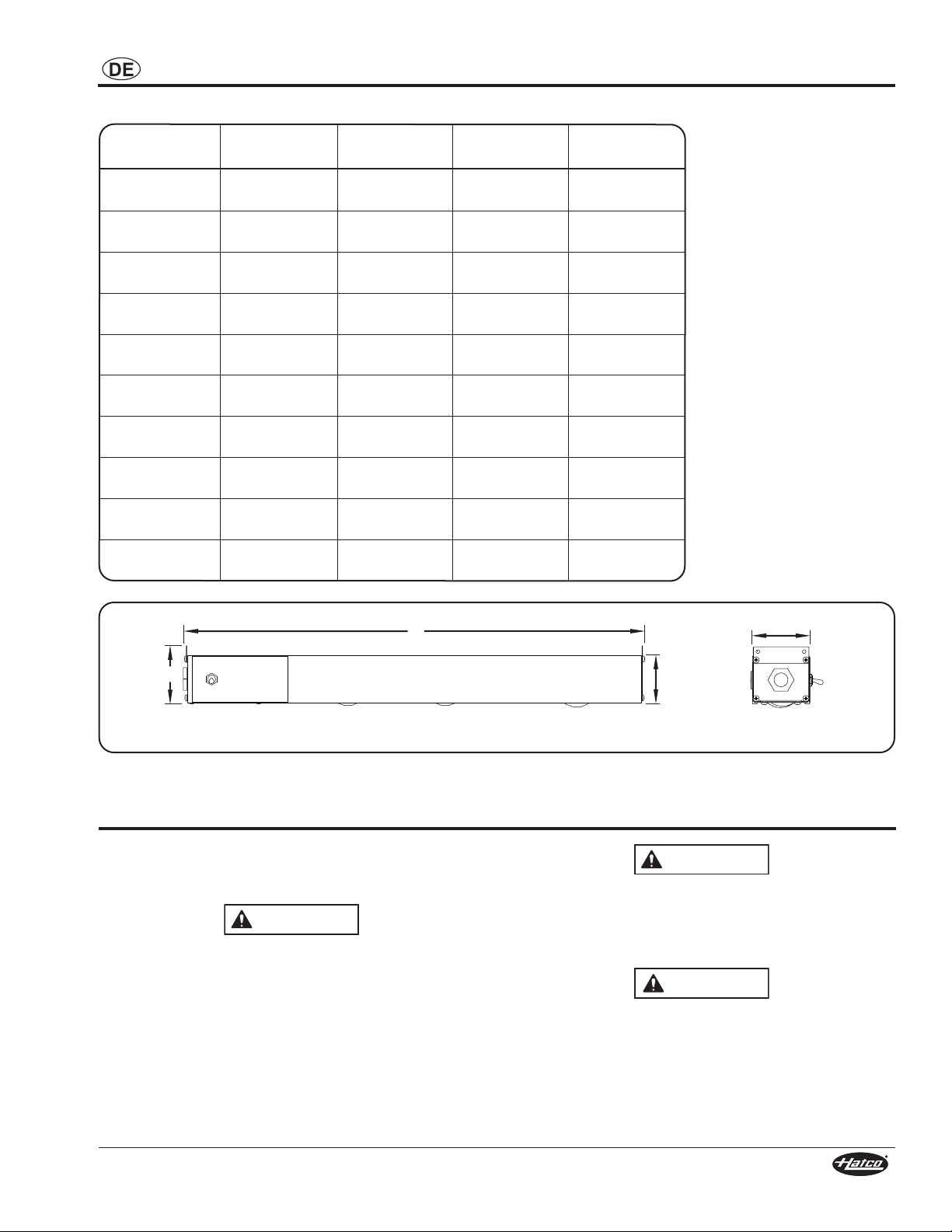

Dimensions (see page 5 for image)

Model Voltage Watts Amps Total Lamps Shipping Weight
L-18 120 120 1.0 2 3 kg (6 lbs.)
220–230 100–110 0.5–0.5 2 3 kg (6 lbs.)
230–240 110–120 0.5–0.5 2 3 kg (6 lbs.)
L-24 120 120 1.0 2 3 kg (7 lbs.)
220–230 100–110 0.5–0.5 2 3 kg (7 lbs.)
230–240 110–120 0.5–0.5 2 3 kg (7 lbs.)
L-24-2 120 180 1.5 3 3 kg (7 lbs.)
220–230 150–165 0.7–0.7 3 3 kg (7 lbs.)
230–240 165–180 0.7–0.8 3 3 kg (7 lbs.)
L-30 120 120 1.0 2 3 kg (7 lbs.)
220–230 100–110 0.5–0.5 2 3 kg (7 lbs.)
230–240 110–120 0.5–0.5 2 3 kg (7 lbs.)
L-30-2 120 240 2.0 4 3 kg (7 lbs.)
220–230 200–220 0.9–1.0 4 3 kg (7 lbs.)
230–240 220–240 1.0–1.0 4 3 kg (7 lbs.)
L-36 120 180 1.5 3 4 kg (8 lbs.)
220–230 150–165 0.7–0.7 3 4 kg (8 lbs.)
230–240 165–180 0.7–0.8 3 4 kg (8 lbs.)
L-36-2 120 300 2.5 5 4 kg (8 lbs.)
220–230 250–275 1.2–1.2 5 4 kg (8 lbs.)
230–240 275–300 1.2–1.3 5 4 kg (8 lbs.)
Form No. LCEM-0414 5
SPECIFICATIONS
Electrical Rating Chart
A
B
Front View
Side View
D
C
Dimensions
Continued...

Model Voltage Watts Amps Total Lamps Shipping Weight
L-42 120 180 1.5 3 5 kg (10 lbs.)
220–230 150–165 0.7–0.7 3 5 kg (10 lbs.)
230–240 165–180 0.7–0.8 3 5 kg (10 lbs.)
L-42-2 120 360 3.0 6 5 kg (10 lbs.)
220–230 300–330 1.4–1.4 6 5 kg (10 lbs.)
230–240 330–360 1.4–1.5 6 5 kg (10 lbs.)
L-48 120 240 2.0 4 5 kg (11 lbs.)
220–230 200–220 0.9–1.0 4 5 kg (11 lbs.)
230–240 220–240 1.0–1.0 4 5 kg (11 lbs.)
L-48-2 120 420 3.5 7 5 kg (12 lbs.)
220–230 350–385 1.6–1.7 7 5 kg (12 lbs.)
230–240 385–420 1.7–1.8 7 5 kg (12 lbs.)
L-54 120 240 2.0 4 5 kg (12 lbs.)
220–230 200–220 0.9–1.0 4 5 kg (12 lbs.)
230–240 220–240 1.0–1.0 4 5 kg (12 lbs.)
L-54-2 120 480 4.0 8 6 kg (13 lbs.)
220–230 400–440 1.8–1.9 8 6 kg (13 lbs.)
230–240 440–480 1.9–2.0 8 6 kg (13 lbs.)
L-60 120 300 2.5 5 6 kg (13 lbs.)
220–230 250–275 1.2–1.2 5 6 kg (13 lbs.)
230–240 275–300 1.2–1.3 5 6 kg (13 lbs.)
L-60-2 120 540 4.5 9 6 kg (14 lbs.)
220–230 450–495 2.1–2.2 9 6 kg (14 lbs.)
230–240 495–540 2.2–2.3 9 6 kg (14 lbs.)
L-66 120 300 2.5 5 6 kg (14 lbs.)
220–230 250–275 1.2–1.2 5 6 kg (14 lbs.)
230–240 275–300 1.2–1.3 5 6 kg (14 lbs.)
L-66-2 120 600 5.0 10 7 kg (15 lbs.)
220–230 500–550 2.3–2.4 10 7 kg (15 lbs.)
230–240 550–600 2.4–2.5 10 7 kg (15 lbs.)
L-72 120 360 3.0 6 7 kg (15 lbs.)
220–230 300–330 1.4–1.4 6 7 kg (15 lbs.)
230–240 330–360 1.4–1.5 6 7 kg (15 lbs.)
L-72-2 120 600 5.0 10 7 kg (16 lbs.)
220–230 500–550 2.3–2.4 10 7 kg (16 lbs.)
230–240 550–600 2.4–2.5 10 7 kg (16 lbs.)
Form No. LCEM-0414
6
SPECIFICATIONS
Electrical Rating Chart (continued)

Form No. LCEM-0414 7
INSTALLATION
General
Use the information in this section to prepare for installation of
a Glo-Rite®Display Light.
ELECTRIC S OCK AZARD:
• Unit must be installed by a qualified electrician.
Installation must conform to all local electrical codes.
Installation by unqualified personnel will void unit
warranty and may lead to electric shock or burn, as well
as damage to unit and/or its surroundings.
• Consult a licensed electrical contractor for proper
electrical installation conforming to local electrical
codes and the National Electrical Code (N.E.C.).
FIRE AZARD: Locate unit the correct distance from
combustible walls and materials. If safe distances are not
maintained, discoloration or combustion could occur.
1. Remove the unit from the box.
NOTE: To prevent delay in obtainin warranty covera e,
complete online warranty re istration. See the
IMPORTANT OWNER INFORMATION section for
details.
2. Remove tape and protective packaging from all surfaces of
the unit.
3. Install/mount the unit in an appropriate location.
a. For suspension installation, refer to “Suspension
Mounting” in this section.
b. For permanent unit installation, refer to “Adjustable Angle
Bracket Mounting” in this section.
Suspension Mounting
Suspension mounting attaches a display light to an overhead
surface determined by a qualified installer.
For installation with chains, make sure the chains have
sufficient strength and are securely fastened to both the
unit and the mounting location. Poorly installed chains
may cause the unit to loosen and fall. Do not place
anything on top of units installed with chains.
1. Prepare the overhead mounting system for suspension
mounting. Make sure the system is secure and is set up so
the unit will be suspended at a level, safe, and proper
distance from walls, counter, and food.
2. Suspend the unit using the two suspension holes on both
of the suspension brackets.
3. Carefully lift the unit and attach each end of the unit to the
overhead mounting system. Make sure the unit is level.
WARNING
WARNING
Suspension Mounting
Adjustable Angle Bracket Mounting
Mounting a display light with adjustable angle brackets
permanently attaches the unit to the underside of a shelf. Units
can be mounted to a flat shelf or a shelf with rolled/flanged
edges.
Use the following procedure to install adjustable angle brackets
on each end of the unit.
1. Position the unit on a flat surface on its side with the Power
I/O (on/off) switch facing up.
2. Remove the two top screws on the end of the unit.
3. Align the adjustable angle bracket with the mounting holes.
4. Secure the angle bracket with the previously removed
screws.
5. Fasten the angle brackets to the underside of the shelf
using appropriate fasteners (not supplied by atco).
Adjustable Angle Bracket Installation
Electrical Information
atco provides a 1/2" trade size knockout opposite the Power
I/O (on/off) switch, 152 mm (6") long pigtail wire leads, and a
separate grounding terminal in the wiring compartment.
For correct installation, provide supply wires rated for at least
90° C (194° F) from a properly sized fused disconnect or circuit
breaker conforming to local electrical codes. Use UL recognized
wire nuts rated for at least 90° C (194° F) and properly sized for
connection.
Consult a local licensed electrical contractor if you have any
questions on proper installation. Refer to the Electrical Rating
Chart for specific information.
Adjustable Angle
Bracket
Suspension
Bracket

Form No. LCEM-0414
8
OPERATION
General
Display Lights are designed for maximum durability and
performance with minimum maintenance.
ELECTRIC S OCK AZARD:
• Turn OFF power at fused disconnect switch/circuit
breaker and allow unit to cool before performing any
cleaning, adjustments, or maintenance.
• DO NOT submerge or saturate with water. Unit is not
waterproof. Do not operate if unit has been submerged
or saturated with water.
• Do not clean unit when it is energized or hot.
• Do not steam clean or use excessive water on unit.
• This unit is not “jet-proof” construction. Do not use jet-
clean spray to clean this unit.
This unit has no “user-serviceable” parts. If service is
required on this unit, contact an Authorized atco Service
Agent or contact the atco Service Department at
414-671-6350; fax [phone].
WARNING
Daily Cleaning
To preserve the finish of the unit as well as maintain
performance, it is recommended that the unit be cleaned daily.
Use non-abrasive cleaners and cloths only. Abrasive
cleaners and cloths could scratch finish of unit, marring
its appearance and making it susceptible to soil
accumulation.
1. Turn off the unit and allow it to cool completely.
2. Wipe down all metal surfaces using a soft, clean, damp
cloth. Stubborn stains may be removed with a non-
abrasive cleaner. ard to reach areas should be cleaned
with a small brush and mild soap.
Replacing a Display Light Bulb
Use the following procedure to replace a light bulb. To order
replacement incandescent light bulbs, use atco P/N
02.30.043.00 for 120 V bulbs or P/N 02.30.058.00 for 240 V
bulbs.
Use only light bulbs that meet or exceed National
Sanitation Foundation (NSF) standards and are specifically
designed for food holding areas. Breakage of light bulbs
not specially-coated could result in personal injury and/or
food contamination.
1. Turn off the unit, disconnect from the power circuit, and
allow the unit to cool.
2. Bulbs have a threaded base. Unscrew the light bulb from
the unit and replace it with a new specially coated
incandescent bulb.
WARNING
NOTICE
General
Use the following information to operate a Display Light.
Read all safety messages in the IMPORTANT SAFETY
INFORMATION section before operating this equipment.
Standard and approved manufacturing oils may smoke up
to 30 minutes during initial startup. This is a temporary
condition. Operate unit without food product until smoke
dissipates.
Startup
1. Move the Power I/O (on/off) switch to the I (on) position.
The display lights will illuminate.
WARNING
CAUTION
Shutdown
1. Move the Power I/O (on/off) switch to the O (off) position.
2. Perform the “Daily Cleaning” procedure in the
MAINTENANCE section of this manual.
Controls
Power I/O
(on/off) Switch
MAINTENANCE

Symptom Probable Cause Corrective Action
Unit is turned on, but not
working.
Circuit breaker tripped. Reset circuit breaker.
I/O (on/off) switch defective. Contact Authorized Service Agent or atco for
assistance.
Supply voltage to unit is incorrect. Verify the supply voltage to the unit matches the unit
specifications.
Internal electrical malfunction. Contact Authorized Service Agent or atco for
assistance.
Light is inadequate. Light bulb(s) burned out. Replace light bulb(s). Refer to procedure in
MAINTENANCE section.
Unit mounted too high above target area. Lower unit, putting effective light closer to target.
Supply voltage to unit is incorrect. Verify the supply voltage to the unit matches the unit
specifications.
Form No. LCEM-0414 9
TROUBLES OOTING GUIDE
This unit must be serviced by qualified personnel only.
Service by unqualified personnel may lead to electric
shock or burn.
WARNING
ELECTRIC S OCK AZARD: Turn OFF power at fused
disconnect switch/circuit breaker and allow unit to cool
before performing any cleaning, adjustments, or
maintenance.
WARNING
Troubleshooting Questions?
If you continue to have problems resolving an issue, please contact the nearest Authorized atco Service Agency or atco for
assistance. To locate the nearest Service Agency, log onto the atco website at www.hatcocorp.com and click on
Find Service A ent, or contact the atco Parts and Service Team at:
Telephone: [phone]
e-mail: p[email protected]
Fax: [phone]
OPTIONS AND ACCESSORIES
Remote Toggle Switch
A remote toggle switch is available in lieu of the factory installed
Power I/O (on/off) switch.
Extended Electrical Leads
Extended electrical leads are available in lengths of 305 mm
(1’) to 6096 mm (20’) and only available as a factory installed
option.
Adjustable Angle Bracket
Adjustable angle brackets are available as accessories for
permanently attaching the unit to the underside of a shelf.

Form No. LCEM-0414
10
INTERNATIONAL LIMITED WARRANTY
1. PRODUCT WARRANTY
atco warrants the products that it manufactures (the
“Products”) to be free from defects in materials and
workmanship, under normal use and service, for a period of
one (1) year from the date of purchase when installed and
maintained in accordance with atco’s written instructions or
18 months from the date of shipment from atco. Buyer must
establish the Product’s purchase date by registering the
Product with atco or by other means satisfactory to atco in
its sole discretion.
atco warrants the following Product components to be free
from defects in materials and workmanship from the date of
purchase (subject to the foregoing conditions) for the period(s)
of time and on the conditions listed below:
a) Two (2) Year Parts Warranty:
Conveyor Toaster Elements (metal sheathed)
Drawer Warmer Elements (metal sheathed)
Drawer Warmer Drawer Rollers and Slides
Strip eater Elements (metal sheathed)
Display Warmer Elements (metal sheathed air heating)
olding Cabinet Elements (metal sheathed air heating)
eated Well Elements — W and WB Series
(metal sheathed)
b) Five (5) Year Parts Warranty:
3CS and FR Tanks
c) Ten (10) Year Parts Warranty:
Electric Booster eater Tanks
Gas Booster eater Tanks
d) Ninety (90) Day Parts Warranty:
Replacement Parts
T E FOREGOING WARRANTIES ARE EXCLUSIVE AND IN
LIEU OF ANY OT ER WARRANTY, EXPRESSED OR
IMPLIED, INCLUDING BUT NOT LIMITED TO ANY IMPLIED
WARRANTY OF MERC ANTABILITY OR FITNESS FOR A
PARTICULAR PURPOSE OR PATENT OR OT ER
INTELLECTUAL PROPERTY RIG T INFRINGEMENT. Without
limiting the generality of the foregoing, SUC WARRANTIES
DO NOT COVER: Coated incandescent light bulbs, fluorescent
lights, heat lamp bulbs, coated halogen light bulbs, halogen heat
lamp bulbs, xenon light bulbs, LED light tubes, glass
components, and fuses; Product failure in booster tank, fin tube
heat exchanger, or other water heating equipment caused by
liming, sediment buildup, chemical attack, or freezing; or
Product misuse, tampering or misapplication, improper
installation, or application of improper voltage.
2. LIMITATION OF REMEDIES AND DAMAGES
atco’s liability and Buyer’s exclusive remedy hereunder will be
limited solely to replacement of part or Product using, at atco’s
option, new or refurbished parts or Product by atco or a atco-
authorized service agency with respect to any claim made
within the applicable warranty period referred to above. atco
reserves the right to accept or reject any such claim in whole or
in part. In the context of this Limited Warranty, “refurbished”
means a part or Product that has been returned to its original
specifications by atco or a atco-authorized service agency.
atco will not accept the return of any Product without prior
written approval from atco, and all such approved returns shall
be made at Buyer’s sole expense. ATCO WILL NOT BE
LIABLE, UNDER ANY CIRCUMSTANCES, FOR
CONSEQUENTIAL OR INCIDENTAL DAMAGES, INCLUDING
BUT NOT LIMITED TO LABOR COSTS OR LOST PROFITS
RESULTING FROM T E USE OF OR INABILITY TO USE T E
PRODUCTS OR FROM T E PRODUCTS BEING
INCORPORATED IN OR BECOMING A COMPONENT OF
ANY OT ER PRODUCT OR GOODS.
SERVICE INFORMATION
The warranty on atco Glo-Rite®Display Lights is for one year
from date of purchase or eighteen months from date of shipping
from atco, whichever occurs first.
If you experience a problem with a Display Light during the
warranty period, please do the following:
Contact Local atco Dealer
When contacting the atco dealer for service assistance,
please supply the dealer with the following information to
ensure prompt processing:
• Model of unit
• Serial number (located on the front of the unit)
• Specific problem with the unit
• Date of purchase
• Name of business
• Shipping address
• Contact name and phone number
The atco dealer will do the following:
• Provide replacement part(s) as required
• Submit warranty claim to atco for processing
Non-Warranty Problems
If you experience a non-warranty problem that requires
assistance, please contact the nearest Authorized atco
Service Agency.
To locate the nearest Service Agency:
• access our website at www.hatcocorp.com, select the
Resources pull-down menu, and click on “Find Service
Agent/Distributor”
• call atco Service at 414-671-6350
• e-mail atco Service at [e-mail]

Form-Nr. LCEM-0414 11
IN ALT
Sicherheitshinweise sind in diesem andbuch durch ein
Warnsymbol mit den folgenden Signalwörtern gekennzeichnet:
WARNUNG bedeutet, dass eine Gefahr schwerer oder
tödlicher Verletzungen besteht, wenn die Situation nicht
vermieden wird.
VORSIC T bedeutet, dass eine Gefahr leichter oder
mittelschwerer Verletzungen besteht, wenn die Situation
nicht vermieden wird.
INWEIS bedeutet, dass eine Gefahr von Geräte- oder
Sachschäden besteht.
HINWEIS
VORSICHT
WARNUNG
EINLEITUNG
Bei Glo-Rite®von atco handelt es sich um langlebige und
effiziente Leuchten für Lebensmitteltheken, die sich
hervorragend für den Einsatz in Bereichen zum Zubereiten,
Temperieren oder Präsentieren von Lebensmitteln eignen.
Die Leuchten bestehen aus einem Gehäuse aus extrudiertem
Aluminium sowie einem emaillierten Reflektor für maximale
elligkeit und verfügen über splittersichere Glühlampen. Jedes
Gerät wird montage- und anschlussfertig inklusive I/O-Schalter
(ein/aus) ausgeliefert.
Die Leuchten für Lebensmitteltheken von atco sind das Produkt
ausgiebiger Forschung und Erprobung. Die verwendeten
Materialen wurden ausgewählt, um lange Lebensdauer, gute
Optik und optimale Leistung zu erzielen. Jedes Gerät wurde vor
der Auslieferung ausführlich überprüft und getestet.
Dieses andbuch enthält Anweisungen zur Installation,
Sicherheit und Bedienung der Leuchten für Lebensmitteltheken.
atco empfiehlt, alle in diesem andbuch enthaltenen Einbau-
, Sicherheits- und Bedienungsanweisungen vor der Installation
und Inbetriebnahme zu lesen.
Wichtige Informationen für den Benutzer ........................11
Einleitung.............................................................................11
Wichtige Sicherheitshinweise ...........................................12
Modellbeschreibung...........................................................13
Modellbezeichnung ............................................................13
Technische Daten ...............................................................13
Tabelle der elektrischen Anschlüsse.....................................13
Abmessungen...................................................................15
Aufstellen des Gerät...........................................................15
Allgemeines......................................................................15
ängende Montage..........................................................16
Montage mit einstellbarem Befestigungswinkel ...............16
Informationen zum elektrischen Anschluss......................16
Betrieb .................................................................................17
Allgemeines......................................................................17
Wartung ...............................................................................17
Allgemeines......................................................................17
Tägliche Reinigung...........................................................17
Austauschen des Leuchtmittels........................................17
Richtlinien zur Störungsbeseitigung................................18
Optionen und Zubehör.......................................................18
Internationale Beschränkte Garantie................................19
inweise zur Garantieleistung ..........................................19
WIC TIGE INFORMATIONEN FÜR DEN BENUTZER
Schreiben Sie die Modellbezeichnung, die Seriennummer (Die
Plakette mit den Spezifikationen befindet sich auf der
Vorderseite des Geräts), die Spannung und das Kaufdatum in
die folgenden Zeilen. aben Sie bitte dies Information zur
and, wenn Sie atco wegen einer Service-Unterstützung
anrufen.
Modellbezeichnung ________________________________
Seriennummer ____________________________________
Spannung ________________________________________
Kaufdatum ________________________________________
Registrieren Sie Ihr Gerät!
Wenn Sie die Online-Garantieregistrierung ausfüllen,
vermeidet das Verzögerungen beim Erhalt der
Garantiedeckung. Rufen Sie die atco Website unter
www.hatcocorp.com auf, wählen Sie das Pulldown-Menü
„Parts & Service“ (Ersatzteile und Wartung) aus und klicken
Sie auf „Warranty Registration“ (Garantieregisrtierung).
Geschäftszeiten: 8.00 Uhr bis 17.00 Uhr
Central Standard Time (CST)
(im Sommer [Juni bis September] –
8.00 Uhr bis 17.00 Uhr (CST)
Montag bis Donnerstag
8.00 Uhr bis 14.30 Uhr (CST) Freitag)
Telefon: [phone]
E-mail: [email protected]
Fax: [phone] (Ersatzteile und Service)
Weitere Informationen finden Sie auf unserer Website unter
www.hatcocorp.com.
Ordnungsgemäße Entsorgung dieses Produkts
Dieses Symbol zeigt an, dass dieses Produkt und seine
elektronischen Komponenten nicht zusammen mit anderem
Gewerbeabfall entsorgt werden darf. Um Schädigungen der
Umwelt oder der menschlichen Gesundheit durch eine
unkontrollierte Entsorgung von Abfällen zu vermeiden, sollten
Sie es einer fachgerechten Entsorgung zuführen, um die
umweltverträgliche Wiederverwendung von Materialressourcen
zu fördern. Wenn Sie dieses Produkt und seine elektronischen
Komponenten entsorgen möchten, informieren Sie sich bitte
beim Händler, bei dem Sie es erworben haben, welche Möglich-
keiten zu einer umweltfreundlichen Entsorgung bestehen.

Form-Nr. LCEM-0414
12
WIC TIGE SIC ER EITS INWEISE
EXPLOSIONSGEFA R: Lagern und verwenden Sie in der
Nähe dieses Geräts oder ähnlicher Anlagen kein Benzin
oder andere brennbare Gase oder Flüssigkeiten.
Sicherstellen, dass alle Bediener im sicheren und
fachgerechten Gebrauch des Geräts geschult sind.
Dieses Gerät ist nicht für den Gebrauch durch Kinder oder
Personen mit eingeschränkten körperlichen, sensorischen
oder geistigen Fähigkeiten vorgesehen. Für eine
ordnungsgemäße Beaufsichtigung von Kindern sorgen
und diese von dem Gerät fern halten.
Verwenden Sie nur Glühlampen, die den Bestimmungen
der NSF (National Sanitation Foundation) entsprechen und
speziell für Bereiche bestimmt sind, in denen Speisen
bereitgehalten werden. Zu Bruch gehende Lampen ohne
Spezialbeschichtung können zu Verletzungen von
Personen und zur Kontamination der Speisen führen.
Falls eine Reparatur dieses Geräts erforderlich sein sollte,
wenden Sie sich an Ihren autorisierten atco
Servicebetrieb oder an die atco Serviceabteilung unter
[phone] (Telefon) oder [phone] (Fax).
Die bei der erstellung verwendeten Öle können bis zu 30
Minuten nach dem ersten Einschalten zu Rauchbildung
führen. Dabei handelt es sich nur um einen
vorübergehender Zustand. Betreiben Sie das Gerät ohne
Speisen, bis die Rauchbildung vorüber ist.
Verwenden Sie nur nichtscheuernde Reinigungsmittel und
Tücher. Scheuernde Reinigungsmittel und Tücher können
die Geräteoberfläche zerkratzen und so deren
Erscheinungsbild beeinträchtigen und sie anfällig für
Verschmutzungen machen.
VORSICHT
WARNUNG
HINWEIS
GEFA R VON ELEKTROSC OCKS:
• Das Gerät darf nur von einem qualifizierten Elektriker
installiert werden. Der Einbau muss alle örtlichen
elektrischen Vorschriften erfüllen. Bei Installation durch
unqualifizierte Personen erlischt die Garantie des
Geräts und elektrischer Schock oder Verbrennungen
sowie Beschädigungen des Geräts und/oder der
Umgebung können die Folge sein.
• Wenden Sie sich an einen autorisierten
Elektrofachmann, um einen elektrischen Anschluss
gemäß lokaler Vorschriften sowie gemäß dem National
Electrical Code (N.E.C.) zu gewährleisten.
• Schalten Sie die Stromversorgung mit dem gesicherten
Netzschalter aus und lassen Sie das Gerät abkühlen,
bevor Sie es reinigen, einstellen oder warten.
• Tauchen Sie das Gerät NIC T in Wasser und reinigen
Sie das Gerät NIC T mit übermäßig viel Wasser. Das
Gerät ist nicht wasserdicht. Es darf nicht betrieben
werden, wenn es in Wasser getaucht oder mit
übermäßig viel Wasser gereinigt wurde.
• Reinigen Sie das Gerät nicht, wenn es sich in Betrieb
befindet oder heiß ist.
• Das Gerät ist nicht witterungsfest. Stellen Sie das Gerät
in einem Raum an einer Stelle auf, an der die
Umgebungstemperatur mindestens 21 °C beträgt.
• Reinigen Sie das Gerät nicht mit Dampf oder übermäßig
viel Wasser.
• Dieses Gerät ist nicht für direktes Absprühen mit einem
Wasserstrahl geeignet. Es darf nicht mit einem
Sprühstrahl gereinigt werden.
• Reparaturen am Gerät dürfen nur von qualifiziertem
Personal durchgeführt werden. Von unqualifiziertem
Personal durchgeführte Reparaturen können zu
Stromschlägen oder Verbrennungen führen.
• Verwenden Sie bei der Reparatur von atco Geräten
ausschließlich atco Ersatzteile. Wenn Sie keine
Original- atco-Ersatzteile verwenden, werden alle
Garantien ungültig und Sie setzen die Bediener der
Geräte möglicherweise gefährlichen elektrischen
Spannungen aus, welche zu Stromschlag oder
Verbrennungen führen können. Original- atco-
Ersatzteile sind für den sicheren Betrieb unter den
gegebenen Einsatzbedingungen ausgelegt. Manche
Ersatzteile anderer ersteller oder Nachbauteile
verfügen nicht über die geforderten Eigenschaften und
funktionieren nicht sicher in atco Geräten.
BRANDGEFA R: Stellen Sie das Gerät in angemessener
Entfernung zu entzündlichen Wänden und Materialien auf.
Wenn sichere Entfernungen nicht eingehalten werden,
können Verfärbungen entstehen oder brennbare Stoffe
können sich entzünden.
WARNUNG
Vor der Anwendung dieser Ausrüstung lesen Sie die folgenden wichtigen
Sicherheitsinformationen, um ernste Verletzung oder Tod zu vermeiden und Schaden der
Ausrüstung oder des Eigentums zu vermeiden.

Modell Spannung Watts Ampere Gesamt Lampen Versandgewicht
L-18 120 120 1.0 2 3 kg (6 lbs.)
220–230 100–110 0.5–0.5 2 3 kg (6 lbs.)
230–240 110–120 0.5–0.5 2 3 kg (6 lbs.)
L-24 120 120 1.0 2 3 kg (7 lbs.)
220–230 100–110 0.5–0.5 2 3 kg (7 lbs.)
230–240 110–120 0.5–0.5 2 3 kg (7 lbs.)
L-24-2 120 180 1.5 3 3 kg (7 lbs.)
220–230 150–165 0.7–0.7 3 3 kg (7 lbs.)
230–240 165–180 0.7–0.8 3 3 kg (7 lbs.)
L-30 120 120 1.0 2 3 kg (7 lbs.)
220–230 100–110 0.5–0.5 2 3 kg (7 lbs.)
230–240 110–120 0.5–0.5 2 3 kg (7 lbs.)
L-30-2 120 240 2.0 4 3 kg (7 lbs.)
220–230 200–220 0.9–1.0 4 3 kg (7 lbs.)
230–240 220–240 1.0–1.0 4 3 kg (7 lbs.)
L-36 120 180 1.5 3 4 kg (8 lbs.)
220–230 150–165 0.7–0.7 3 4 kg (8 lbs.)
230–240 165–180 0.7–0.8 3 4 kg (8 lbs.)
L-36-2 120 300 2.5 5 4 kg (8 lbs.)
220–230 250–275 1.2–1.2 5 4 kg (8 lbs.)
230–240 275–300 1.2–1.3 5 4 kg (8 lbs.)
Form-Nr. LCEM-0414 13
MODELLBESC REIBUNG
Die Leuchten für Lebensmitteltheken Glo-Rite®sind speziell auf
einen langlebigen und fehlerfreien Einsatz ausgelegt. Die
Leuchten bestehen aus einem Gehäuse aus extrudiertem
Aluminium sowie einem emaillierten Reflektor für maximale
elligkeit. Jedes Gerät wird montage- und anschlussfertig
inklusive I/O-Schalter (ein/aus) ausgeliefert.
Es sind Modelle in unterschiedlichen Längen von 457 mm (18")
bis 1829 mm (72") sowie zusätzliche Lampenbaugruppen für
eine hellere Ausleuchtung verfügbar. Auch ein verstellbarer
Befestigungswinkel ist erhältlich.
Die Leuchten für Lebensmitteltheken werden standardmäßig
mit splittersicheren 60-Watt-Glühlampen für optimale
Lebensmittelpräsentation und gleichzeitigen Schutz vor
Glasbruch ausgeliefert.
Leuchten für Lebensmitteltheken Glo-Rite®
I/O-Schalter
(ein/aus)
Befestigungsplatte
MODELLBEZEIC NUNG
TEC NISC E DATEN
H L - XX - 2
Hatco
Leuchte für Lebensmitteltheken
Breite (Zoll)
Kein Zeichen = Standard-Lampenkonfiguration
2 = Erweiterte Lampenkonfiguration
Tabelle Der Elektrischen Anschlüsse
Fortsetzung...

Modell Spannung Watts Ampere Gesamt Lampen Versandgewicht
L-42 120 180 1.5 3 5 kg (10 lbs.)
220–230 150–165 0.7–0.7 3 5 kg (10 lbs.)
230–240 165–180 0.7–0.8 3 5 kg (10 lbs.)
L-42-2 120 360 3.0 6 5 kg (10 lbs.)
220–230 300–330 1.4–1.4 6 5 kg (10 lbs.)
230–240 330–360 1.4–1.5 6 5 kg (10 lbs.)
L-48 120 240 2.0 4 5 kg (11 lbs.)
220–230 200–220 0.9–1.0 4 5 kg (11 lbs.)
230–240 220–240 1.0–1.0 4 5 kg (11 lbs.)
L-48-2 120 420 3.5 7 5 kg (12 lbs.)
220–230 350–385 1.6–1.7 7 5 kg (12 lbs.)
230–240 385–420 1.7–1.8 7 5 kg (12 lbs.)
L-54 120 240 2.0 4 5 kg (12 lbs.)
220–230 200–220 0.9–1.0 4 5 kg (12 lbs.)
230–240 220–240 1.0–1.0 4 5 kg (12 lbs.)
L-54-2 120 480 4.0 8 6 kg (13 lbs.)
220–230 400–440 1.8–1.9 8 6 kg (13 lbs.)
230–240 440–480 1.9–2.0 8 6 kg (13 lbs.)
L-60 120 300 2.5 5 6 kg (13 lbs.)
220–230 250–275 1.2–1.2 5 6 kg (13 lbs.)
230–240 275–300 1.2–1.3 5 6 kg (13 lbs.)
L-60-2 120 540 4.5 9 6 kg (14 lbs.)
220–230 450–495 2.1–2.2 9 6 kg (14 lbs.)
230–240 495–540 2.2–2.3 9 6 kg (14 lbs.)
L-66 120 300 2.5 5 6 kg (14 lbs.)
220–230 250–275 1.2–1.2 5 6 kg (14 lbs.)
230–240 275–300 1.2–1.3 5 6 kg (14 lbs.)
L-66-2 120 600 5.0 10 7 kg (15 lbs.)
220–230 500–550 2.3–2.4 10 7 kg (15 lbs.)
230–240 550–600 2.4–2.5 10 7 kg (15 lbs.)
L-72 120 360 3.0 6 7 kg (15 lbs.)
220–230 300–330 1.4–1.4 6 7 kg (15 lbs.)
230–240 330–360 1.4–1.5 6 7 kg (15 lbs.)
L-72-2 120 600 5.0 10 7 kg (16 lbs.)
220–230 500–550 2.3–2.4 10 7 kg (16 lbs.)
230–240 550–600 2.4–2.5 10 7 kg (16 lbs.)
Form-Nr. LCEM-0414
14
TEC NISC E DATEN
Tabelle Der Elektrischen Anschlüsse (...Fortsetzung)

Form-Nr. LCEM-0414 15
TEC NISC E DATEN
Modell
Breite
(A)
Tiefe
(B)
öhe
(C)
öhe
(D)
L-18 457 mm
(18″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-24
L-24-2
610 mm
(24″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-30
L-30-2
762 mm
(30″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-36
L-36-2
914 mm
(36″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-42
L-42-2
1067 mm
(42″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-48
L-48-2
1219 mm
(48″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-54
L-54-2
1372 mm
(54″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-60
L-60-2
1524 mm
(60″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-66
L-66-2
1676 mm
(66″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
L-72
L-72-2
1829 mm
(72″)
76 mm
(3″)
76 mm
(3″)
64 mm
(2-1/2″)
Abmessungen
AB
D
C
Vorderansicht Seitenansicht
Dimensions
Allgemeines
Die Angaben im folgenden Abschnitt betreffen die Vorbereitungen
zur Installation der Leuchte für Lebensmitteltheken Glo-Rite®.
GEFA R VON ELEKTROSC OCKS:
• Das Gerät darf nur von einem qualifizierten Elektriker
installiert werden. Der Einbau muss alle örtlichen
elektrischen Vorschriften erfüllen. Bei Installation durch
unqualifizierte Personen erlischt die Garantie des
Geräts und elektrischer Schock oder Verbrennungen
sowie Beschädigungen des Geräts und/oder der
Umgebung können die Folge sein.
• Wenden Sie sich an einen autorisierten
Elektrofachmann, um einen elektrischen Anschluss
gemäß lokaler Vorschriften sowie gemäß dem National
Electrical Code (N.E.C.) zu gewährleisten.
WARNUNG
BRANDGEFA R: Stellen Sie das Gerät in angemessener
Entfernung zu entzündlichen Wänden und Materialien auf.
Wenn sichere Entfernungen nicht eingehalten werden,
können Verfärbungen entstehen oder brennbare Stoffe
können sich entzünden.
Stellen Sie das Gerät unter Einhaltung der richtigen
Thekenhöhe an einer geeigneten Stelle auf. Der
Aufstellungsort sollte eben sein, um versehentliches
Umkippen des Geräts bzw. erausfallen des Inhalts zu
verhindern, und standfest genug, um das Gewicht von
Gerät und Speisen zu tragen.
WARNUNG
VORSICHT
AUFSTELLEN DES GERÄTS

Form-Nr. LCEM-0414
16
AUFSTELLEN DES GERÄTS
1. Nehmen Sie das Gerät aus dem Versandbehälter.
2. Entfernen Sie Klebeband und Schutzfolien von allen
Oberflächen des Geräts.
ANMERKUNG: Um Verzö erun en beim Garantiebe inn zu
vermeiden, führen Sie die Online-
Garantiere istrierun bitte sofort durch.
Einzelheiten dazu finden Sie unter WIC TIGE
INFORMATIONEN.
3. Installieren/montieren Sie das Gerät an einem geeigneten Ort.
a. Informationen zur hängenden Montage finden Sie unter
„ ängende Montage“ in diesem Abschnitt.
b. Informationen zur festen Montage finden Sie unter
„Montage mit verstellbarem Befestigungswinkel“ in
diesem Abschnitt.
ängende Montage
Bei der hängenden Montage wird die Leuchte an einer von
einem qualifizierten Monteur festgelegten oben liegenden
Fläche befestigt.
Bei der Montage mit Ketten ist darauf zu achten, dass die
Ketten ausreichend stark sind und sowohl am Gerät als
auch am Aufstellungsort sicher befestigt werden. Bei
unsachgemäß befestigten Ketten kann sich das eizgerät
lösen und herabfallen. Legen Sie keine Gegenstände auf
ein an Ketten befestigtes Gerät.
1. Bereiten Sie die Aufhängung für die hängende Montage
vor. Achten Sie auf die Sicherheit des Systems und stellen
Sie sicher, dass das Gerät waagerecht und in sicherem
Abstand von Wand, Theke und Speisen angebracht wird.
2. ängen Sie das Gerät an den beiden Aufhängebohrungen
der beiden Befestigungsplatten auf.
3. eben Sie das Gerät vorsichtig hoch und befestigen Sie es
an beiden Seiten an der Aufhängung. Achten Sie darauf,
dass das Gerät waagerecht ist.
ängende Montage
WARNUNG
Befestigungsplatte
Montage mit einstellbarem Befestigungswinkel
Bei der Montage einer Leuchte mit einem verstellbaren
Befestigungswinkel wird das Gerät fest an der Unterseite eines
Regals befestigt. Die Leuchte kann an einem flachen Regal
oder an einem Regal mit abgerundeten oder gebördelten
Kanten angebracht werden.
Gehen Sie zum Montieren von verstellbaren
Befestigungswinkeln an beiden Enden des Geräts wie folgt vor.
1. Positionieren Sie die Leuchte so auf einer ebenen Fläche,
dass der I/O-Schalter (ein/aus) nach oben gerichtet ist.
2. Drehen Sie an der Stirnseite der Leuchte die beiden
oberen Schrauben heraus.
3. Richten Sie den verstellbaren Befestigungswinkel zu den
Befestigungsbohrungen in der Leuchte aus.
4. Befestigen Sie den Winkel mit den vorher entfernten
Schrauben.
5. Befestigen Sie die Winkel mit geeignetem
Befestigungsmaterial (nicht im Lieferumfang) an der
Unterseite des Regals.
Anbringen der verstellbaren Befestigungswinkel
Informationen zum elektrischen Anschluss
atco stellt eine standardmäßige 12 mm (1/2") große
Ausbrechöffnung gegenüber des I/O-Schalters (ein/aus), ein
152 mm (6") langes Anschlusskabel sowie einen separaten
Masseanschluss im Anschlussfach bereit.
Verwenden Sie für eine ordnungsgemäße Installation
Versorgungskabel, die auf Temperaturen von mindestens 90 °C
(194 °F) ausgelegt sind und die am gegenüberliegenden Ende an
einen ordnungsgemäß bemessenen und entsprechend den
lokalen Vorschriften abgesicherten Trenn- oder Leistungsschalter
angeschlossen sind. Verwenden Sie UL-konforme
Leitungsanschlussmuttern, die auf Temperaturen von mindestens
90 °C (194 °F) sowie auf den jeweiligen Anschluss ausgelegt sind.
Wenden Sie sich an einen lokalen autorisierten
Elektrofachmann, wenn Sie Fragen zum ordnungsgemäßen
Anschluss haben. Gerätespezifische Informationen finden Sie
in den TEC NISC EN DATEN.
Verstellbarer Befestigungswinkel

Form-Nr. LCEM-0414 17
BETRIEB
Allgemeines
Verwenden Sie die folgenden Anweisungen zum Betrieb der
Leuchte.
Lesen Sie alle Sicherheitshinweise im Abschnitt WIC TIGE
SIC ER EITS INWEISE, bevor Sie das Gerät verwenden.
Die bei der erstellung verwendeten Öle können bis zu 30
Minuten nach dem ersten Einschalten zu Rauchbildung
führen. Dabei handelt es sich nur um einen
vorübergehender Zustand. Betreiben Sie das Gerät ohne
Speisen, bis die Rauchbildung vorüber ist.
WARNUNG
VORSICHT
Einschalten
1. Stellen Sie I/O-Schalter (ein/aus) auf „I“ (ein). Die Leuchte
für Lebensmitteltheken beginnt zu leuchten.
Ausschalten
1. Stellen Sie den I/O-Schalter (ein/aus) auf „O“ (aus).
2. Führen Sie die „tägliche Reinigung“ durch, wie im Abschnitt
„Wartung“ in dieser Anleitung beschrieben.
Bedienelemente
I/O-Schalter (ein/aus)
Allgemeines
Die Leuchten für Lebensmitteltheken sind auf maximale
Lebensdauer und optimale Leistung bei minimalem
Wartungsaufwand ausgelegt.
GEFA R VON ELEKTROSC OCKS:
• Schalten Sie die Stromversorgung mit dem gesicherten
Netzschalter aus und lassen Sie das Gerät abkühlen,
bevor Sie es reinigen, einstellen oder warten.
• Tauchen Sie das Gerät NIC T in Wasser und reinigen
Sie das Gerät NIC T mit übermäßig viel Wasser. Das
Gerät ist nicht wasserdicht. Es darf nicht betrieben
werden, wenn es in Wasser getaucht oder mit
übermäßig viel Wasser gereinigt wurde.
• Reinigen Sie das Gerät nicht, wenn es sich in Betrieb
befindet oder heiß ist.
• Reinigen Sie das Gerät nicht mit Dampf oder übermäßig
viel Wasser.
• Dieses Gerät ist nicht für direktes Absprühen mit einem
Wasserstrahl geeignet. Es darf nicht mit einem
Sprühstrahl gereinigt werden.
Falls eine Reparatur dieses Geräts erforderlich sein sollte,
wenden Sie sich an Ihren autorisierten atco
Servicebetrieb oder an die atco Serviceabteilung unter
[phone] (Telefon) oder [phone] (Fax).
Tägliche Reinigung
Um die Oberfläche des Geräts zu schützen und die Leistung
zu bewahren, ist es empfehlenswert, das Gerät täglich zu
reinigen.
WARNUNG
Verwenden Sie nur nichtscheuernde Reinigungsmittel und
Tücher. Scheuernde Reinigungsmittel und Tücher können
die Geräteoberfläche zerkratzen und so deren
Erscheinungsbild beeinträchtigen und sie anfällig für
Verschmutzungen machen.
1. Schalten Sie das Gerät aus, und lassen Sie es vollständig
abkühlen.
2. Wischen Sie sämtliche Metalloberflächen mit einem
weichen, sauberen und feuchten Tuch ab. artnäckige
Flecken lassen sich mit einem milden, nicht scheuernden
Reinigungsmittel entfernen. Schwer zu erreichende Stellen
sollten mit einer kleinen Bürste und einer milden
Seifenlösung gereinigt werden.
Austauschen des Leuchtmittels
Gehen Sie wie folgt vor, um eine Glühlampe auszutauschen:
Ersatzglühlampen erhalten Sie unter den atco-Teilenummern
02.30.043.00 für 120-V-Glühlampen und 02.30.058.00 für 240-
V-Glühlampen.
Verwenden Sie nur Glühlampen, die den Bestimmungen
der NSF (National Sanitation Foundation) entsprechen und
speziell für Bereiche bestimmt sind, in denen Speisen
bereitgehalten werden. Zu Bruch gehende Lampen ohne
Spezialbeschichtung können zu Verletzungen von
Personen und zur Kontamination der Speisen führen.
1. Schalten Sie das Gerät aus, trennen von der strom, und
lassen Sie es vollständig abkühlen.
2. Die Glühbirnen besitzen einen Gewindesockel. Schrauben
Sie die Glühlampe aus der Fassung, und ersetzen Sie sie
durch eine neue speziell beschichtete Glühlampe.
WARNUNG
HINWEIS
WARTUNG

Symptom Mögliche Ursache Abhilfemassnahme
Glühlampe leuchtet nicht. Leistungsschutzschalter ausgelöst. Leistungsschutzschalter zurücksetzen.
Der Netzschalter ist defekt. Wenden Sie sich an Ihren atco ändler vor Ort oder an
den Kundendienst von atco.
Falsche Netzspannung. Überprüfen Sie die Stromversorgung des Geräts und sorgen
Sie dafür, dass sie der Auslegung des Geräts entspricht.
Fehlerhafte Verkabelung. Wenden Sie sich an Ihren atco ändler vor Ort oder an
den Kundendienst von atco.
Licht unzureichend ist. Lampe mangelhaft. Ersetzen Sie die Glühbirne.
Das Gerät ist zu hoch über dem
Zielbereich angebracht.
Bringen Sie das Gerät niedriger an und bringen Sie
dadurch die Wärme näher an das Ziel.
Falsche Netzspannung. Überprüfen Sie die Stromversorgung des Geräts und sorgen
Sie dafür, dass sie der Auslegung des Geräts entspricht.
Form-Nr. LCEM-0414
18
RIC TLINIEN ZUR STÖRUNGSBESEITIGUNG
Reparaturen am das Gerät dürfen nur von qualifiziertem
Personal durchgeführt werden. Von unqualifiziertem
Personal durchgeführte Reparaturen können zu
Elektroschocks oder Verbrennungen führen.
WARNUNG
GEFA R VON ELEKTROSC OCKS: Schalten Sie die
Stromversorgung mit dem gesicherten Netzschalter aus
und lassen Sie das Gerät abkühlen, bevor Sie es reinigen,
einstellen oder warten.
WARNUNG
aben Sie Fragen zur Störungsbeseitigung?
Wenn Sie weiterhin Probleme beim Beheben einer Störung haben, dann setzen Sie sich bitte mit einem autorisierten atco-
Servicebetrieb in Ihrer Nähe oder mit atco in Verbindung. Um einen Servicebetrieb in Ihrer Nähe zu finden, können Sie die
atco-Website unter www.hatcocorp.com besuchen und dort auf „Find Service Agent“ klicken. Sie können sich auch mit dem
Ersatzteil- und Serviceteam von atco in Verbindung setzen. Sie erreichen dieses wie folgt:
Telefon: [phone]
e-mail: p[email protected]
Fax: [phone]
OPTIONEN UND ZUBE ÖR
Fernschalter
Anstelle des werkseitig installierten I/O-Schalters (ein/aus) ist
auch ein Fernschalter verfügbar.
Längere Kabel
Es sind längere Kabel zwischen 305 mm (1") und 6096 mm
(20") verfügbar, die ausschließlich als Option ab Werk montiert
werden.
Verstellbarer Befestigungswinkel
Zur festen Montage der Leuchte an der Unterseite eines Regals
sind verstellbare Befestigungswinkel als Zubehör erhältlich.

Form-Nr. LCEM-0414 19
INTERNATIONALE BESC RÄNKTE GARANTIE
1. PRODUKTGARANTIE
atco gewährleistet, dass die von ihr hergestellten Produkte
(die "Produkte") bei normalem Gebrauch und Einsatz für einen
Zeitraum von einem (1) Jahr ab dem Kaufdatum keinerlei
Materialfehler aufweisen werden, vorausgesetzt, dass sie
gemäß der schriftlichen Anleitung von atco installiert und
gewartet wurden, bzw. für einen Zeitraum von 18 Monaten ab
dem Datum der Lieferung durch atco. Der Käufer muss das
Kaufdatum des Produkts bestätigen, indem das Produkt bei
atco registriert wird, oder durch andere Maßnahmen, die
ausschließlich nach eigenem Ermessen von atco als
zufrieden stellend angesehen werden.
atco garantiert, dass die folgende Produktteile ab dem
Kaufdatum (gemäß den obigen Bedingungen) für folgenden
Zeitabschnitte und unter folgenden Bedingungen frei von
Materialfehlern sind:
a) Beschränkte Zweijahres-Garantie auf Teile:
Durchlauftoaster-Elemente (Metallmantel)
Metall-ummantelte Wärme-Elemente der Lade
Ladenrollen und -bahnen der Wärme-Lade
Metall-ummantelte Speisenwärmer-Elemente
Metall-ummantelte Luft-Wärme-Elemente für Schaukästen
Metall-ummantelte Luft-Wärme-Elemente für
Aufbewahrungskästen
Eingebaute, metallummantelte eizschachtelemente —
W- und WB-Serien
b) Fünf (5) Jahre Garantie auf Teile:
3CS- und FR-Tanks
c) Zehn (10) Jahre Garantie auf Teile:
Elektrische Booster- eiztanks
Booster-Gasheiztanks
d) Neunzig (90) Tage Garantie auf Teile:
Ersatzteile
DIE OBIGEN GARANTIEBEDINGUNGEN GELTEN ALLEIN
UND AUSSC LIESSLIC E ANSTELLE ALLER ANDEREN
GARANTIEBEDINGUNGEN, AUSDRÜCKLIC ODER
IMPLIZIT, INKLUSIVE, ABER NIC T DARAUF
EINGESC RÄNKT, JEDER IMPLIZIERTEN GARANTIE AUF
VERWERTBARKEIT ODER EIGNUNG FÜR EINEN
BESTIMMTEN ZWECK ODER PATENT ODER VERLETZUNG
EINES ANDEREN REC TS AUF GEISTIGES EIGENTUM.
Ohne die Allgemeingültigkeit der obigen Bedingungen
einzuschränken, GELTEN SOLC E GARANTIEN NIC T FÜR:
Beschichtete Glühlampen, Leuchtstoffröhren, Leuchtenwärmer-
eizlampen, beschichtete alogenleuchten,
alogenheizleuchten, Xenon-Lampen, LED-Röhren,
Glaskomponenten und Sicherungen; Produktausfälle im
Durchlauferhitzer-Tank, Lamellenwärmetauscher oder andere
Wasserheizvorrichtungen, verursacht durch Verkalkung,
Sedimentablagerung, chemischen Angriff oder Frieren,
Produktmissbrauch, Manipulation oder falsche Anwendung,
unsachgemäße Installation oder Anlegen einer falschen
Stromspannung.
2. EINSC RÄNKUNG DER ERSATZLEISTUNGUND DES
SC ADENERSATZES
Die aftung seitens atco und das ausschließliche Rechtsmittel
des Käufers ist nach Ermessen von atco oder einer von atco
autorisierten Serviceagentur nur der Ersatz des von der Garantie
geschützten Teils oder Produktes, sofern die oben angeführten
Garantiefristen eingehalten wurden. atco behält sich das Recht
vor, Garantieansprüche zur Gänze oder teilweise abzulehnen. Im
Sinne dieser beschränkten Garantie bezieht sich der Begriff
„überholt“ auf ein Teil oder Produkt, dessen ursprüngliche
technische Daten von atco oder einem von atco autorisierten
Reparaturdienst wieder hergestellt wurden. Die Kosten jeder
bewilligten Rücksendungen hat ausschließlich der Käufer zu
tragen. UNTER KEINEN UMSTÄNDEN IST ATCO FÜR
FOLGE- ODER WEITERE SC ÄDEN, INKLUSIVE, ABER
NIC T DARAUF BESC RÄNKT, KOSTEN DER ARBEITSZEIT
ODER ENTGANGENER GEWINNE, WELC E AUS DER
VERWENDUNG ODER NIC T MÖGLIC EN VERWENDUNG
DER PRODUKTE ODER DEM EINBAU ODER DEM EINSATZ
ALS TEIL EINES ANDEREN PRODUKTS ODER WARE
ENTSTE EN, AFTBAR.
INWEISE ZUR GARANTIELEISTUNG
Die Garantiedauer für Leuchten für Lebensmitteltheken von
atco beträgt ein Jahr ab Kaufdatum oder achtzehn Monate
ab Auslieferung durch atco – je nachdem, welches Ereignis
eher eintritt.
Wenn während der Garantiezeit ein Problem mit dem Leuchten
für Lebensmitteltheken auftritt, gehen Sie bitte wie folgt vor:
Setzen Sie sich mit Ihrem atco- ändler vor Ort in
Verbindung
Bei der Kontaktaufnahme mit einem atco- ändler zur
Anforderung von Kundendienstleistungen halten Sie bitte
folgende Informationen bereit, um eine umgehende
Bearbeitung zu gewährleisten:
• Modellbezeichnung des Geräts
• Seriennummer (vorderseite des Geräts)
• Beschreibung des am Geräts auftretenden Problems
• Kaufdatum
• Name Ihres Unternehmens
• Versandadresse
• Kontaktperson und Telefonnummer
Der atco- ändler Dealer wird:
• Nach Bedarf Ersatzteil(e) bereitstellen
• Den Garantieanspruch zur Bearbeitung an atco
weiterleiten
Nicht-Garantie Probleme
Falls ein nicht von der Garantie gedecktes Problem auftritt, für
das Unterstützung erforderlich ist, wenden Sie sich bitte an die
nächste von atco autorisierte Serviceagentur.
Aufsuchen der nächsten Serviceagentur:
• Rufen Sie unsere Website unter www.hatcocorp.com auf,
wählen Sie das Pulldown-Menü „Resources“ (Ressourcen)
aus und klicken Sie auf „Find Service Agent/Distributor“
(Serviceagentur/Vertriebsgesellschaft suchen)
• Rufen Sie atco-Service unter der Rufnummer
[phone] an
• Senden Sie eine E-Mail an atco Service:
part[email protected]

Nº de formulario. LCEM-0414
20
CONTENIDO
La información de seguridad que aparece en este manual se
identifica a través de los siguientes paneles con señales y
palabras:
ADVERTENCIA indica una situación peligrosa que, en caso
de no evitarse, puede resultar en lesiones graves e incluso
la muerte.
ATENCIÓN indica una situación peligrosa que, en caso de
no evitarse, puede resultar en lesiones menores o
moderadas.
AVISO se usa para abordar prácticas que no están
relacionadas con lesiones personales.
AVI SO
ATENCIÓN
ADVERTENCIA
INTRODUCCIÓN
Las luces de pantalla Glo-Rite®de atco son tubos de luces
durables y efectivos ideales para usar en la preparación de
alimentos y en áreas de espera y exhibición.
Las luces están hechas con carcasas de aluminio extruido con
reflectores templados brillantes para un máximo brillo y cuentan
con luces incandescentes resistentes a los impactos. Cada
unidad viene equipada para montar o enganchar en forma
eléctrica con un interruptor de encendido y apagado (I/O) para
el control del operador.
Las luces de pantalla atco son productos que cuentan con
amplias pruebas de campo e investigación. Los materiales
utilizados se seleccionaron por su máxima durabilidad,
apariencia atractiva y rendimiento óptimo. Cada unidad se
inspecciona y prueba minuciosamente antes de salir al mercado.
Este manual brinda las instrucciones para la instalación,
seguridad y operación de las luces de pantalla. atco recomienda
que se lean todas las instrucciones referentes a la instalación, el
funcionamiento y la seguridad contenidas en este manual con
anterioridad a la instalación u operación de la unidad.
Información Importante para el Propietario.....................20
Introducción ........................................................................20
Información Importante de Seguridad..............................21
Descripción del Modelo .....................................................22
Designación del Modelo ....................................................22
Especificaciones.................................................................22
Cuadro de Clasificación Eléctrica ....................................22
Dimensiones.....................................................................24
Instalación ...........................................................................25
Generalidades ..................................................................25
Montaje suspendido .........................................................25
Montaje en soporte angular ajustable ..............................25
Información eléctrica ........................................................25
Operación ............................................................................26
Generalidades ..................................................................26
Mantenimiento ....................................................................26
Generalidades ..................................................................26
Limpieza diaria .................................................................26
Reemplazo de la bombilla de la luz de pantalla ..............26
Guía de Resolución de Problemas ...................................27
Opciones y Accesorios ......................................................27
Garantía Internacional Limitada........................................28
Información del Servicio de Garantía...............................28
INFORMACIÓN IMPORTANTE PARA EL PROPIETARIO
Anote el número de modelo, número de serie, voltaje y fecha
de compra de su unidad en los espacios a continuación
(etiqueta de especificaciones ubicada en la parte delantera de
la unidad). Por favor, tenga esta información disponible cuando
llame a atco para recibir asistencia técnica.
Modelo No. ______________________________________
Serie No. ________________________________________
Voltaje __________________________________________
Fecha de compra __________________________________
¡No olvide registrar su aparato!
Registre la garantía en nuestro sitio web para evitar retrasos
en la obtención de la cobertura de la garantía. Visite el sitio
web de atco: www.hatcocorp.com, seleccione el menú
desplegable “Piezas & Mantenimiento” (Parts & Service) y
haga clic en “Registrar la Garantía” (Warranty Registration).
orario de atención: 8:00 a.m. a 5:00 p.m.
orario de la zona central
( orario de verano: junio a septiembre
8:00 a.m. a 5:00 p.m. horario de la
zona central, lunes a jueves
8:00 a.m. a 2:30 p.m. horario de la
zona central, viernes)
Teléfono: 414-671-6350
Correo Electrónico: part[email protected]
Fax: [phone] (Piezas y servicio)
Puede encontrar información adicional si visita nuestro sitio
Web en www.hatcocorp.com.
Desecho correcto de este producto
Esta marca indica que este producto y sus componentes
electrónicos no deben desecharse con otros residuos
comerciales. Para evitar posibles daños al medio ambiente o
a la salud humana debido al desecho no controlado de
residuos, recicle en forma responsable para promover el
reuso sustentable de los recursos materiales. Para desechar
este producto y sus componentes electrónicos,
comuníquese con el proveedor en donde compró el producto
para conocer las normas de reciclaje ambiental seguro.
