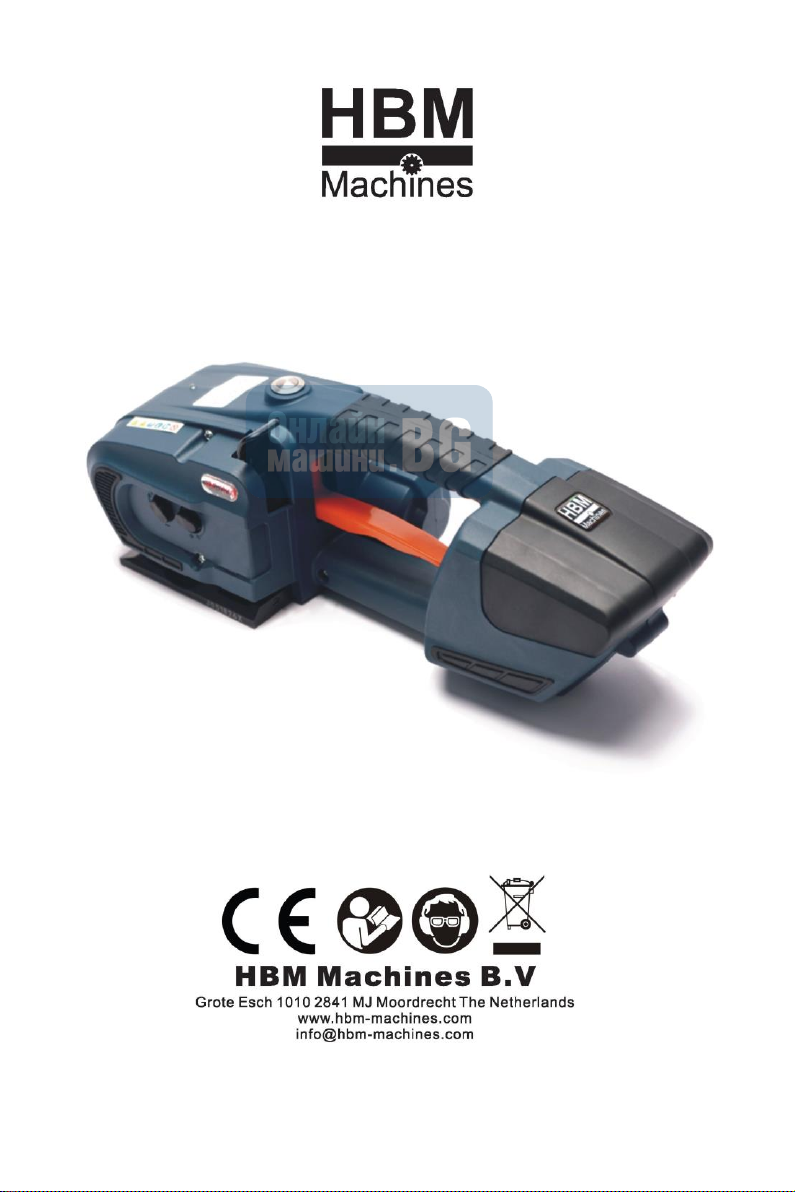

HBM Machines JDC13 User manual

HBM PROFESSIONAL 12 VOLT 4.0 AH РЪЧНА
АКУМУЛАТОРНА МАШИНА ЗА ЗАВАРЯВАНЕ НА
ПЛАСТМАСОВИ ГУМИ С 2 БАТЕРИИ
10964

1. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ
1.1 Работа на батерията
Опазване на околната среда:
1) Не изхвърляйте използваните батерии в кофата за битови отпадъци, резервоара
за отпадъчни води и не ги изгаряйте
2) Търговците предоставят екологични услуги за обработка на батерии
1) Не оставяйте батерии и други метални предмети заедно.
2) Не отваряйте батерията и я съхранявайте на сухо и антикорозионно място.
Максималната температура е 50°C. Моля, поддържайте суха през цялото време
3) Не зареждайте старата батерия. Незабавно сменете с нова.
1.2 Риск от увреждане на очите
1.3 Работа
Персонал, който не е бил подходящо обучен, не трябва да работи с
устройството за свързване Преди да опънете лентите, прочетете и
разберете правилно инструкциите за експлоатация. Неспазването на
ръководството с инструкции или неправилното натоварване на гумите
може да ги повреди
Преди да се запознаете с инструмента за завързване, дръжте
пръстите си далеч от местата за прищипване или рязане
1.4 Адхезионна позиция
Трябва да проверите позицията на адхезия под натиск. Запознайте
се с контрола и регулирането на сцеплението. Неправилното сцепление
може да е несигурно, което да причини сериозно нараняване. Моля, не
изпращайте опаковъчните контейнери, които не са правилно опаковани.
Прочетете инструкциите внимателно. Неспазването на тази инструкция
може да доведе до нараняване на потребителя по време на употреба
Късо съединение
Неносенето на предпазни очила със странични предпазители може
да причини увреждане на очите и дори слепота. Изисква носенето на
предпазни очила със странични щитове

1.5 Разпределение на ремъка
Моля, използвайте специално проектираното разпределително
устройство, за да разпределите лентите. Когато не се използва, моля,
сгънете края на лентата в разпределителното устройство.
1.6 Предупреждение за ремъци
Не използвайте ремъци за теглене или повдигане на товара, тъй като това
лесно може да доведе до нараняване
1.7 Опасност от скъсани ремъци
Неправилна работа, прекомерно напрежение, използване на ремъци, които
не са необходими, натоварване от остър ъгъл ще доведе до загуба на
напрежение или евентуално скъсване на ремъците:
Операторът губи равновесие и пада
Инструментът за свързване и лентите бързо летят към лицето на оператора
Внимание:
1) Ако ъгълът на натоварване е много остър, моля, добавете защита на
ръба.
2) Увийте лентите около подходящата товарна повърхност.
3) Когато опъването и зашиването, оперативният персонал и ремъците са
на една и съща права линия, може да има нараняване от летящи ремъци
или инструменти за каишка, така че когато използвате ремъците, застанете
до тях и дръжте наблюдателите далеч. Използвайте гуми с добро качество,
препоръчани в инструкцията, с подходяща ширина, размер и здравина.
Ремъци, които не съвпадат, могат да причинят повреда, когато са опънати.
1.8 Срязване на обтягащи ремъци
Когато срязвате ремъците, моля, използвайте подходящ инструмент за
срязване и осигурете безопасно разстояние с хората и не стойте на една и съща
права линия с ремъците и дръжте далеч от посоката на разхлабване на
ремъците. Моля, използвайте специалния инструмент за срязване на
презрамките. Не е разрешено използването на чук, клещи, ножовка, брадви и др.
1.9 Опасност от падане
Поддържайте работното си място чисто и подредено Неподреденото
работно място има вероятност да причини повреда. Поради опъване, лошо
задържане или дисбаланс ще бъде лесно да паднете, особено около стълби.
Затова поддържайте баланс на тялото. Двата крака трябва да стъпват върху
равна и твърда повърхност. Когато се чувствате неудобно, не работете с
инструмента. Моля, обърнете внимание на предпазните мерки, специално
споменати в работната зона.

1.10 Опасност от инструменти за закрепване
1) Необходимо е добре поддържано устройство за свързване
2) Редовно проверявайте счупените или износени части. Не използвайте
машината, ако има пукнатини или износени части
3) Не модифицирайте машината, в противен случай може да причини нараняване
2. ТЕХНИЧЕСКИ ПАРАМЕТРИ
2.1 Описание
Произведеният JDC-13 / 16 инструмент за ленти използва пластмасови ленти.
Използвайте ръчно устройство за подаване на ремъци, за да навиете
пластмасовите ремъци около кутията (торбата). Краят на лентата се вкарва в
инструмента за лента и се опъва автоматично. отделят се след сцепление чрез
триене.
2.2 Размер на инструмента за свързване с батерия
Дължина: 340 mm
Ширина: 130 mm
Височина: 118 mm
Тегло: 2.7 kg
Тегло на батерията: 0.45 kg
2.3 Материал на ремъците
Качество: плоски или релефни ремъци от PET (полиестер) и PP (полипропилен)
Размер : 13.00-16.00 / 0.4-1 . 20 мм
Моля, изберете подходящия размер според инструмента за свързване, който сте
закупили.
2.4 Сила на ремъците
Якост на опън: 600-2800N регулируема
(Максималната стойност зависи от качеството на каишките.)
Скорост на опъване: 100-200 mm / s
Сила на залепване: около 75% от пластмасовите ленти
(В зависимост от качеството на ремъците)

2.5 Работна температура
Температурата на околната среда е от 5 до 45 градуса по Целзий
Оптималната работна температура е от 15 до 20 градуса по Целзий
3. АКСЕСОАРИ
3.1 Устройство за завързване на батерии

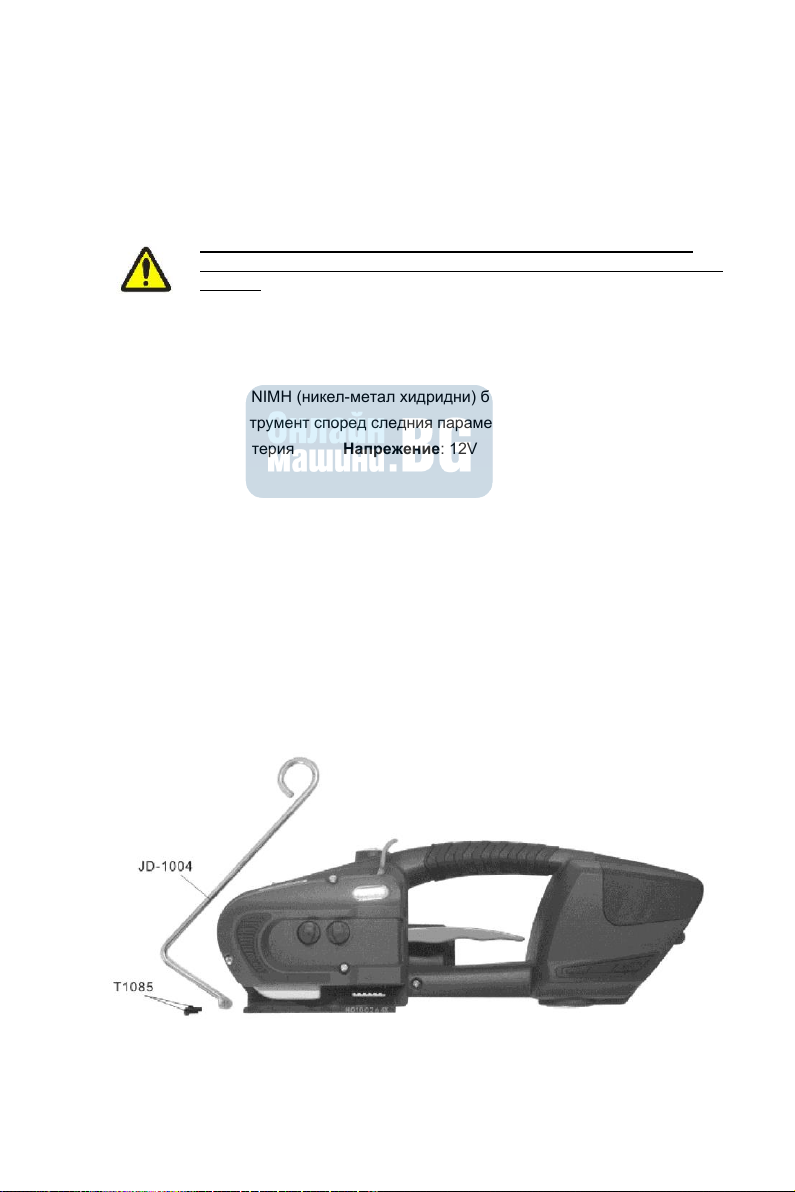

Тъй като някои инструменти за свързване могат да използват NiCd
(никел-кадмиеви) или NIMH (никел-метал хидридни) батерии, закупете
батерията за този инструмент според следния параметър.
Тип: литиева батерия Напрежение: 12V Капацитет: 4.0AH
3.2 Зарядно устройство
Стандартно зарядно устройство:
Честотата на напрежението е 100V-245VAC, 50-60HZ DC12.6V-30A
Време за зареждане:
Литиева батерия 4.0 A/h, времето за зареждане е около 90 минути.
3.3 Всички видове, оборудвани с кутия + опаковка от перлена вълна
3.4 Всяко устройство за свързване е оборудвано с един комплект
общи оперативни инструменти

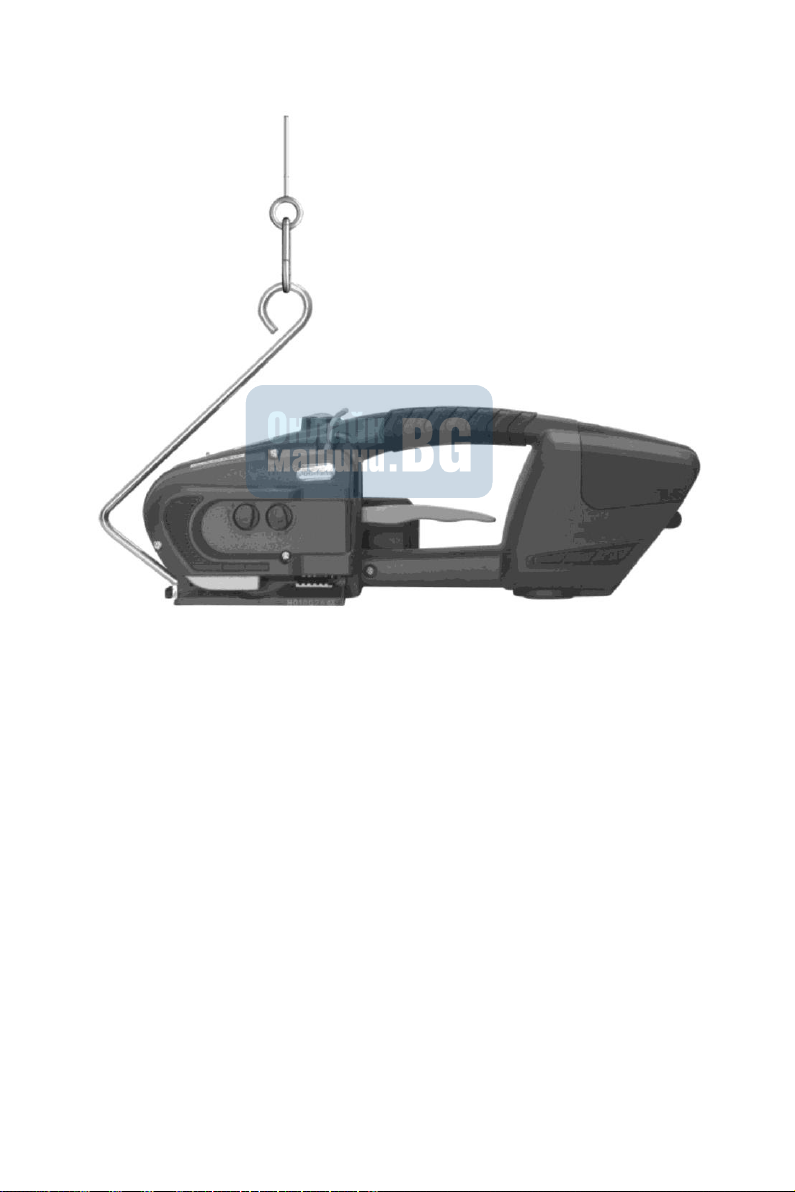

3.5 Система за окачване (закупуване по избор)
Използвайте частите и аксесоарите, посочени в ръководството за
потребителя. Използването на други аксесоари може да нарани вас и
другите.

Изберете позицията на работното окачване ФИГ. 1.
ФИГ. 1

Изберете позицията на работното окачване ФИГ. 2.
ФИГ. 2.

4. ОПЕРАТИВНИ ЕЛЕМЕНТИ
Индикация за състоянието на диода:
Синьо: Нормална работа
Мигащо червено: изтощена батерия, моля,
заредете
Червено: Грешка в машината, проверка при
изключване
Лилаво: Край на работата
Дръжка
JDC1044
Бутон за
опъване
JD1035
LED светлинен
индикатор
JD1058
Бутон за
заваряване
JDC1010
Монтаж на капака на
кутията на батерията
JDC2003
DC5.5
гнездо
JD1068

5. ЕКСПЛОАТАЦИЯ:
5.1 Инсталация
1) Не оставяйте инструмента на дъжд!
2) За безопасност батерията не е заредена при доставката
3) Заредете преди употреба. Моля, вижте отделното ръководство за
зарядно устройство за батерии

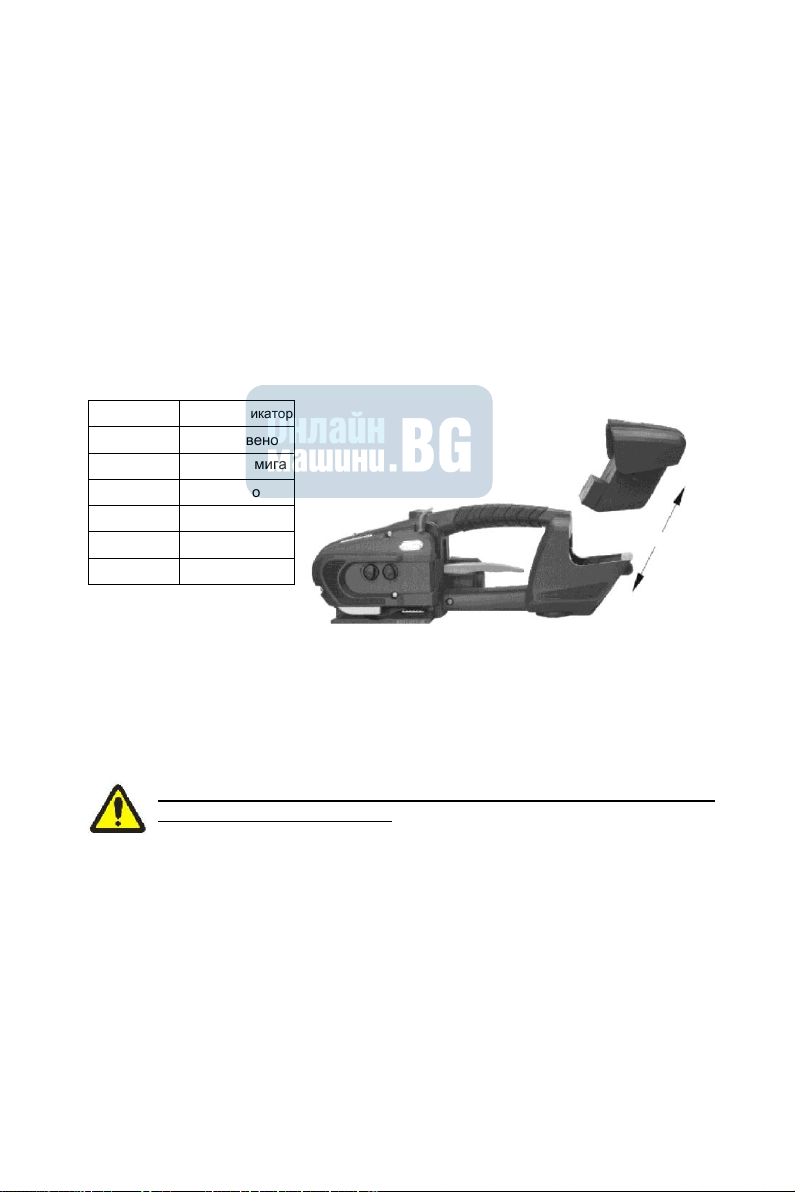

Поставяне на батерията
1) Натиснете модула на капака на кутията на батерията нагоре по посока на
стрелката и поставете батерията в слота отгоре надолу
2) Когато поставите батерията, състоянието на електрическото количество ще се
покаже за кратко време.
3) Състоянието на зареждане на батерията се показва от светодиодния индикатор
за зареждане.
Количество Светл. индикатор
без заряд Червено
1/4
Червено мига
1/2
Синьо
3/4
Синьо
5/6
Синьо
1/1
Синьо
Отстраняване на изтощената батерия
Ако светодиодът мига в червено по време на затягане или заваряване.
показвайки, че батерията е изтощена, всички електрически функции ще бъдат
спрени.
Адхезията е недостатъчна
Предупреждение: Ако сцеплението не е достатъчно, отстранете лентите.
Батерията трябва да се зареди

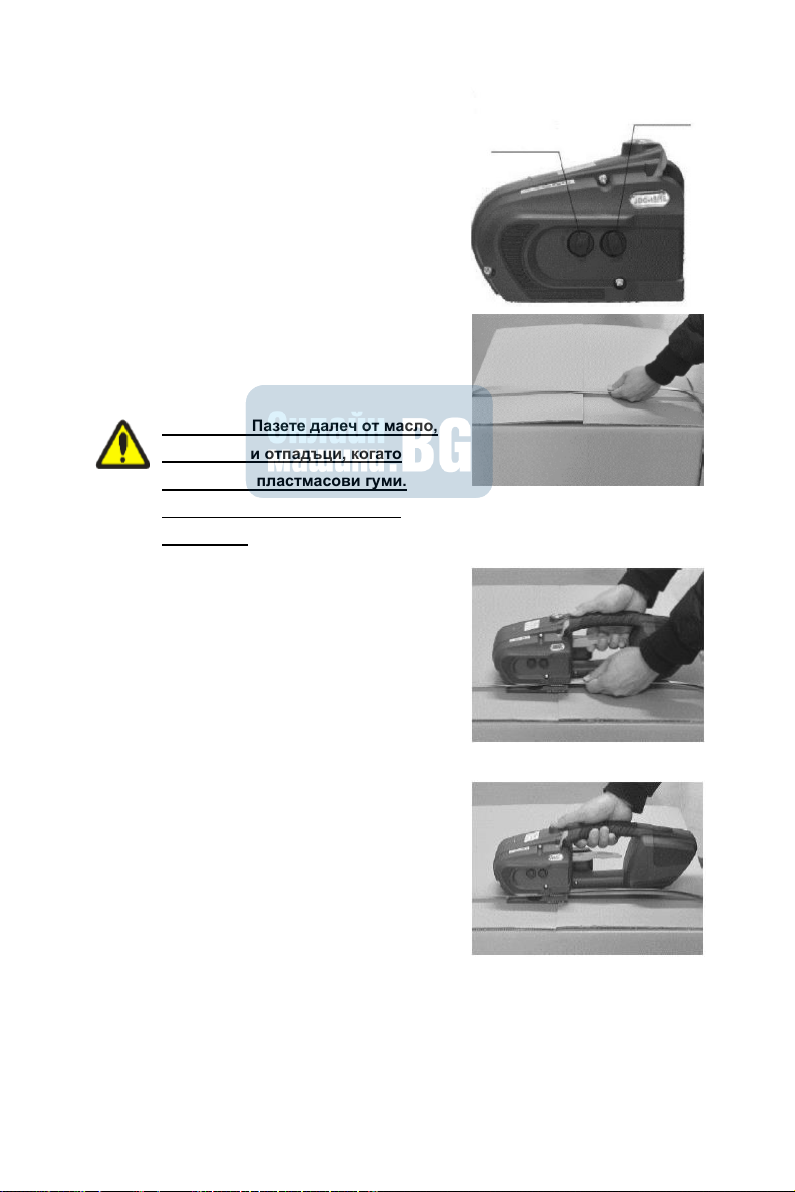

5.2 Регулиране на времето за заваряване и
силата на затягане
Определете различните времена на
заваряване и силите на опън въз основа на
размера и качеството на гумата. Левият и
десният бутон могат да регулират времето за
заваряване и силата на затягане.
Завъртането по посока на часовниковата
стрелка е за увеличаване, обратно на
часовниковата стрелка за намаляване
5.3 Навиване на ремъци
Навийте ремъците, както е показано на
снимката
Внимание! Пазете далеч от масло,
грес и други отпадъци, когато
заварявате пластмасови гуми.
Мръсните гуми не могат да се
заваряват.
5.4 Поставяне на ремъци
Повдигнете лоста с дясната си ръка,
поставете ремъците с лявата ръка и две
ленти, подредени успоредно, освободете
лоста
5.5 Опъване на ремъци
Натиснете бутона за опъване, след като
достигнете напрежението на гумите и след
това отпуснете бутона за смяна
Операцията по опъване може да бъде
прекъсната или рестартирана по всяко време.
В процеса на опъване светодиодът свети в
синьо.
След като достигнете желаното напрежение, не натискайте копчето за
превключване, има риск от скъсване на ремъците.
ЗАБЕЛЕЖКА: Натиснете бутона за опъване през цялото време, докато
светодиодът започне да свети лилаво,
Lassen tijd
Aanhaalkr
acht:

5.6 Контактна адхезия
5.8 Контрол на адхезията
Необходим е нормален контрол на адхезията.
Можете да видите качеството на адхезията, както
е показано на следващата фигура:
Дръжте инструментите за ремъци балансирани, когато опъвате. Така че
да не възпрепятствайте посоката на движение на устройството.
Натиснете бутона за заваряване, стрелките
изчезват Веднага пластмасовата лента се
заварява и излишните ленти се отрязват.По
време на заваряването светодиодите светят
в синьо или лилаво. Заваряването е
завършено
5.7 Отстраняване на устройството за свързване
Повдигнете дръжката и разхлабените ремъци,
издърпайте машината от дясната страна и
далеч от ремъците.
ЗАБЕЛЕЖКА: Машината ще се изключи
автоматично след 3 минути операция по
разопаковане; натиснете бутона за
напрежение, за да се събуди.
Правилно залепване:
Заварете лентата по цялата ширина, дължината на заварката е
около 19 mm Малко количество разтопена пластмаса се оставя да
прелее ръба
Времето за заваряване е твърде кратко:
Цялата ширина не е заварена и сцеплението е недостатъчно
ВНИМАНИЕ ! Лентите с недостатъчно заваряване трябва да бъдат
премахнати. Регулирайте времето за заваряване
Времето за заваряване е твърде дълго:
Например, ако времето за заваряване е твърде дълго, ремъците са
прегрети, разтопената пластмаса прелива от двете страни. Ефектът
на адхезия е засегнат
ВНИМАНИЕ ! Лентите с недостатъчна сила на залепване трябва да
бъдат премахнати. Регулирайте времето за заваряване.

6. ЕЛЕКТРИЧЕСКИ ВРЪЗКИ
Регулиране
на якостта
на ремъка:
Регулиране
на времето
за
заваряване
Батерия
Заваръчен
двигател
Двигател
за
теглене
на ремък
МОТОР СЕРВО
MOTORSERVO
LED
LED
LED CON 3
AT1 CON 3
AT2 CON 3
Навиване
на ленти
Опъване
на ремъци
Заваряване

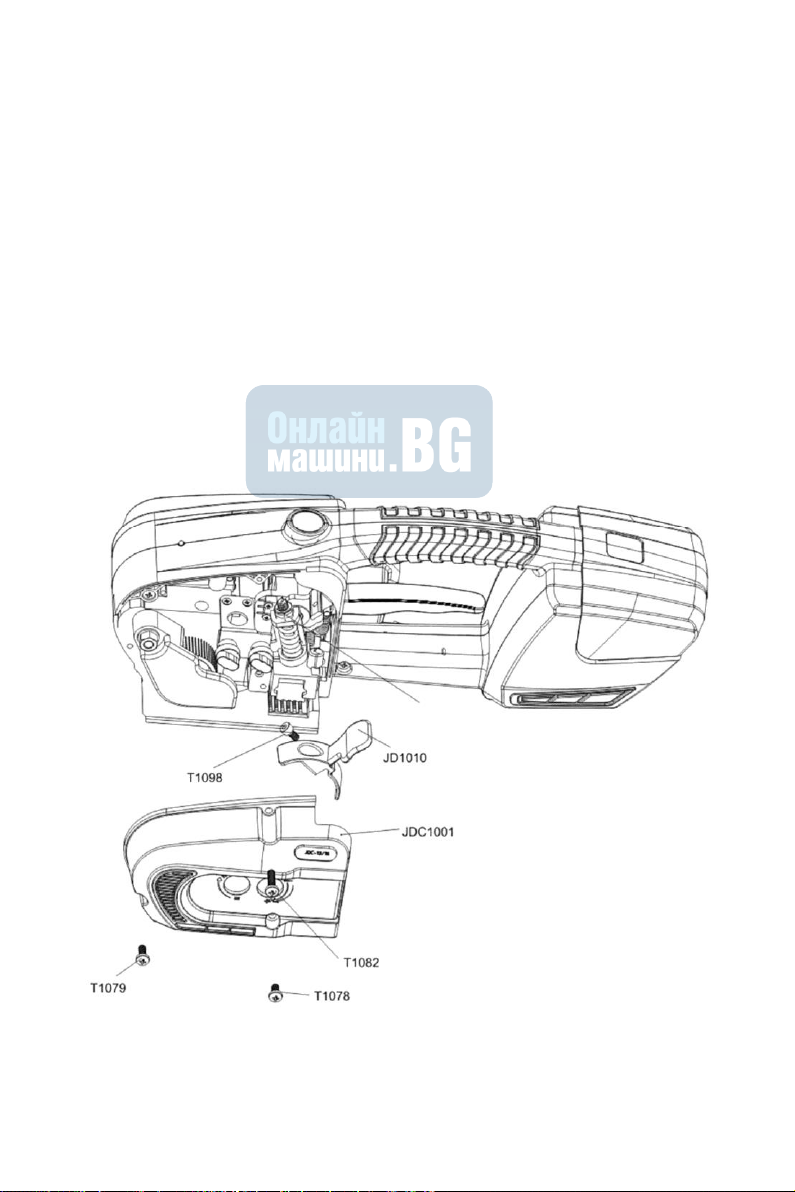

7. СМЯНА НА ИЗНОСЕНИТЕ ЧАСТИ
Извадете батерията преди каквато и да е поддръжка
Фреза (JD-1029): Първо отстранете винтовете на капака на левия панел и
преместете, отстранете винтовете на ножа и преместете, сменете ножа и
сглобете в обратен ред.
Заваряване на долната назъбена плоча (JDC-1024): Първо отстранете
винтовете на фиксираната заварена назъбена плоча на основата и преместете,
сменете горната плоча на назъбената плоча и сглобете в обратен ред.
Опъваща назъбена плоча (JDC-1014): Отстранете винтовете на фиксираната
напрегната назъбена плоча върху основата и преместете, сменете горната плоча
на назъбената плоча и сглобете в обратен ред.
Обтягащо колело (JDC-1013): Отстранете левия и десния капак и преместете,
отстранете гайката на вала на свързващия щифт и преместете. Отстранете
предния страничен панел и го преместете, отстранете обтягащото колело и
сглобете в обратен ред
Регулиране на опъването, адхезията и рязане
Ако опъването се приплъзва, отстранете винтовете на фиксираната напрегната
назъбена плоча върху основата и преместете, сменете горната плоча на
назъбената плоча. Поставете фабрично съвпадащото уплътнение под назъбената
плоча и сглобете в обратен ред
Когато използвате 0,5-1 2 mm ленти, не регулирайте заваръчната междина на
горната и долната зъбна плоча, което ще доведе до лошо заваряване. Отстранете
капака на левия панел и преместете, отстранете винтовете на бутона за
заваряване (JD-1010) и ги преместете заедно. Регулирайте винтовете M6 на
опорния вал върху пружинната опора, фиксиран опорен вал, регулирайте силата
на затягане на пружината чрез завъртане на гайката M6 наляво и надясно и
сглобете в обратен ред. (Машината е била регулирана при напускане на
фабриката, моля, проверете времето за заваряване)
Ако ножът не е гладък, сменете ножа (JD-1029) или сменете компресираната
пружина на ножа (JD-1030) вижте консумативите на ножа и сменете нужния.

8. ОБЩИ ГРЕШКИ
1. Специална причина: Ако машината е блокирала в процес на свързване (LED в
червено), което води до заклещване на ленти в машината и не могат да бъдат
отстранени. Незабавно изключете захранването, отрежете лентите, отстранете
винтовете на левия и десния капак на панела и преместете, свалете лентите и
проверете машината. Проверете дали линиите на превключвателя за движение
падат и сменете микропревключвателя.
2. Натиснете бутона за заваряване и опъване, ако моторът не се върти, проверете
двигателя и микропревключвателя (T1099) и сменете двигателя и
микропревключвателя (T1111)
9. СХЕМА ЗА ПОДМЯНА НА ИЗНОСЕНИТЕ ЧАСТИ
T1081 M6 гайка

10. Таблица с номера на частите за монтаж на JDC:
Табл. 1
Част dwg № Наименование на част
JDC1001
Капак на левия панел
1
JDC1002
Капак на десния панел
1
JDC2003-1
Капак на кутията на батерията
1
JDC2003-2
Кутия за батерии
1
JDC1003-3
Щепселна притискаща плоча
1
JDC2003
Монтаж на акумулаторна кутия
1
JD1012
Ляв панел
1
JDC1013
Опъващо колело
1
JDC1014
Опъната назъбена плоча
1
JDC1024
Заварена назъбена плоча
1
JDC1028
Плъзгащ се назъбен блок
1
JDC1029
Фреза
1
JDC2033
Ляв корпус
1
JDC2034
Десен корпус
1
JDC2084
Батерии
2
JDC1010
Бутон за заваряване
1
JDC1044
Дръжка
1
JD1009
Основа
1
JD1015
Свързващ вал
1
JD1016
Pружина на свързващия вал
1
JD1017
Пружина на стойката за заваряване
1
JD1018
Стойка за заваряване
1
JD1018-1
Щифт на вала на ролката на стойката
1
JD1018-2
Вал на стойката
1
JD1019
Фиксиращ щифт на заваръчната стойка
1
JD1020
Заваръчен опорен вал
1
JD1021
Заваръчен блок
1
JD1022
Пружинна фиксираща яка
1
Съот
ноше
ние

Продължава
Част dwg № Наименование на част
JD1025
1
JD1027-A
Рамка за заваряване
1
JD1027-B
Рамка на улей
1
JD1030
Пружина 13
1
JD1030-1
Пружина 16
1
JD1031
Монтаж с фиксиран винт на ножа
1
JD1031-2
Режеща втулка
1
JD1032
Плъзгаща се опъваща пружина на рамката
1
JD1036
Заваръчен двигател
1
JD1040
Ексцентричен вал
1
JD1041
Шайба на ексцентричен вал
1
JD1042
Моторна шайба
1
JD1043
Предавателен ремък:
1
JD1044-1
Стабилен щифт 1. дръжка
1
JD1044-2
Стабилен щифт 2 . дръжка
1
JD1044-3
Допирен щифт за дръжка
1
JD1044-4
Щифт на пружина на дръжката
1
JD1045
Пружина на дръжката
1
JD1046
Фиксиран щифт за заключващ блок за заваряване
1
JD1048
Мотор за опъване
1
JD1050-A
Капак на скоростна кутия
1
JD1051
Задвижващо оборудване
1
JD1052
Зъбно колело
1
JD1053
Разделен пръстен Φ 5
1
JD1054
Разделен пръстен Φ 4
1
JD1055
Задвижван зъбен вал
1
JD1056-A
Редуктор на корпуса
1
JD1057
Турбина
1
Съот
ноше
ние
Настройва щифта на заваръчната долна
назъбена плоча

Продължава
Част dwg № Наименование на част
JD1059
Червячен вал
1
JD1060
Капачка на лагер скоростна кутия
1
JD1066
Задвижвана предавка
1
JD1069-1
Платка
1
JD1070
Монтаж на шпиндела на клетката
1
JD1070-1
Поставяне на батерията
2
JD1070-2
Акумулаторна платка
1
JD1072
Блок против сблъсък, устойчив на износване
1
JD1073
Стоманена топка с фиксиран блок
2
JD1074
Дистанционер за ексцентричен вал
2
JD1075
Дистанционер на ролката
1
JD1082
Раздалечител за обхват
5
JD1085
Зарядно устройство
1
JD1095
Гайка на потенциометъра
2
JD1097
Въртящ се бутон
2
JD1099
Етикет, използван за JD литиева батерия
1
Q-T206
Цилиндричен щифт Φ 3x8
2
T1078
Поцинкован винт Phillips M4X8
4
T1079
Хромиран винт с кръстосана глава M4X10
1
T1080
Черен винт с кръстосана глава с полукръгла глава M2,5X10
2
T1081
Контрагайка M6 поцинкована
2
T1082
Самонарезен винт с кръстосана глава BT
M4X16
4
T1083
Поцинкован самонарезен винт M3X10
4
T1084
Черен полукръгъл винт Phillips M2X8
5
T1085
Черен шестостенен винт M4X15
1
T1088
Черен шестостенен винт M4X4
1
T1089
Черен винт Phillips M3X6
6
T1090
Черен винт Phillips M5X10
3
Съот
ноше
ние

Продължава
Част dwg № Наименование на част
T1090-1
Черен винт Phillips M3X12
1
T1091
Черен кръстат винт M3X8
4
T1091-1
Черен винт Phillips M3X10
7
Плоско уплътнение Φ 6
2
T1094
Стоманена топка Φ 5
4
T1095
Композитен лагер 12Х10Х12
2
T1097
Потенциометър
2
T1098
Черен шестостенен винт M4X8
1
T1099
Превключвател за заваряване:
1
T1100
Черен винт с вътрешен шестостен M4X8
3
T1101
Бутон за опъване
1
T1102
Вътрешен задържащ пръстен Φ 17
1
T1103
Лагер 606
2
T1104
Иглен лагер NK10/12
1
T1105
Черен фиксиращ винт M4*4
5
T1106
Задвижван зъбен лагер WML-5009-2Z
2
T1107
Светлинен индикатор
1
T1108
Корпус на лагер 6900
2
T1109
Червячен преден лагер 607zz
1
T1110
Червячен заден лагер BK0810
1
T1110-1
Маслен лагер
1
T1111
Микропревключвател за пренавиване на лента D2F-01FL
1
T1113
Гнездо за зареждане на батерията DC5.5*2.1 mm
1
T1121
Черен винт Phillips M2.5X8
1
T1122
Черен фиксиращ винт M5*8
1
T1123
Черен фиксиращ винт M4*3
2
T1124
Черен фиксиращ винт M4*5
1
Съот
ноше
ние

11. ОБЗОРЕН ЧЕРТЕЖ
