HDL OLYMPUS Series User manual

Setting Quick Access Preset Height Buttons
1. Press the UP and DOWN buttons to
attain the desired height for preset
button.
After desk is plugged into power, follow these steps;
1. Press and hold M + UP button (at the same time) for 4 seconds.
2. Display will change to “SET”
3. Let go of M + UP button and the desk will start the calibration procedure automatically
Note: Desk will rst go down to the lowest position, then up to the highest position. Once complete it will stop in between.
4. Once calibration is complete, the desk is ready to use.
Note: If desk is disassembled, moved, changed or will not go up or down, perform the above steps again.
2. Press and hold M button until you
see SET displayed.
3. Press one of the four SETTING
buttons to add as a memorized
preset desk height.
OLYMPUS Series

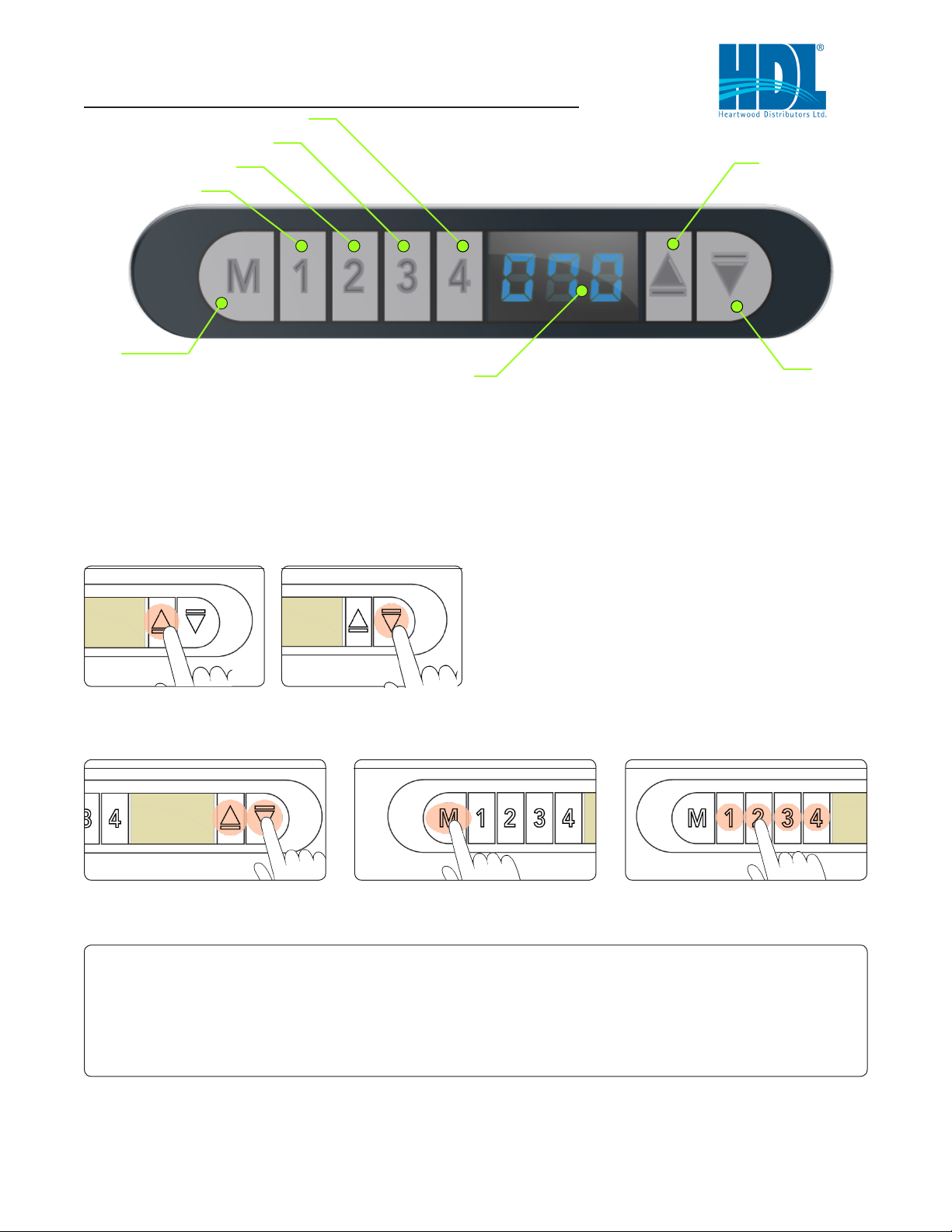

Height Adjustable Key Pad Quick Guide
Basic Key Pad Operation
1. Press and hold the UP
button for desired height.
January 17, 2017 REV B
2. Press and hold the DOWN
button for desired height.
M
SETTING 1
SETTING 2
SETTING 3
SETTING 4
DISPLAY
UP
DOWN
OLYMPUS
QUESTIONS OR CONCERNS?
Please contact Customer Service
T 1-800-567-3060
M-F 6am - 4:30 pm PST
[e-mail]
Caution:
• Saved height presets will not be lost in the event of a power outage.
• The lowest position is 70cm (display will read 070).
• Do not exceed recommended weight limit of 100kg (220lbs).
• Install with 2.5cm (1”) clearance around work surface to prevent nger pinch.
• Ensure vertical motion is clear of obstruction.
Initial Start Up - Calibration. (MUST BE PERFORMED AFTER ASSEMBLY)

Application de l’accès rapide aux touches programmables
1. Peser sur les touches du HAUT
et du BAS pour régler la hauteur
désirée de la touche programmable.
QUESTIONS OU PRÉOCCUPATIONS?
COMMUNIQUER avec le Service à la clientèle
Tél: [phone]
du lundi au vendredi entre 6h00 et 16h30
(Heure Normale du Pacique HNP)
[e-mail]
Mise en garde:
• Les hauteurs programmées et sauvegardées ne seront pas perdues en cas de panne d’électricité.
• La position la plus basse est de 70cm (sera affichée comme 070).
• Ne pas dépasser la limite de poids recommandée de 100kg (220 lbs).
• Installer le bureau avec autour un espace dégagé de 2,5cm, an de prévenir le pincement des doigts.
• S’assurer que la motion verticale est libre de toute obstruction.
Une fois le bureau branché dans une prise de courant, suivre les étapes suivantes:
1. Peser et tenir les commandes M + Touche vers le haut (en même temps) pendant 4 secondes.
2. Le régulateur affichera (SET)
3. Relâcher les commandes M + Touche vers le haut et l’étape d’étalonnage du bureau commencera automatiquement.
À noter: Le bureau descendra vers la position la plus basse, ensuite vers la position la plus haute. Une fois l’initialisation
complétée il arrêtera entre les deux.
4. Une fois l’initialisation complétée, le bureau est prêt à utiliser.
À noter: Si le bureau est démonté, déplacé ou modié ou s’il ne monte ou ne se baisse pas, répéter de nouveau les étapes
ci-haut.
2. Peser et tenir la touche M, jusqu’à
ce que le mot SET soit affiché.
3. Peser sur une des quatre touches de
réglage pour ajouter en mémoire la
hauteur désirée programmable du bureau.
Séries OLYMPUS

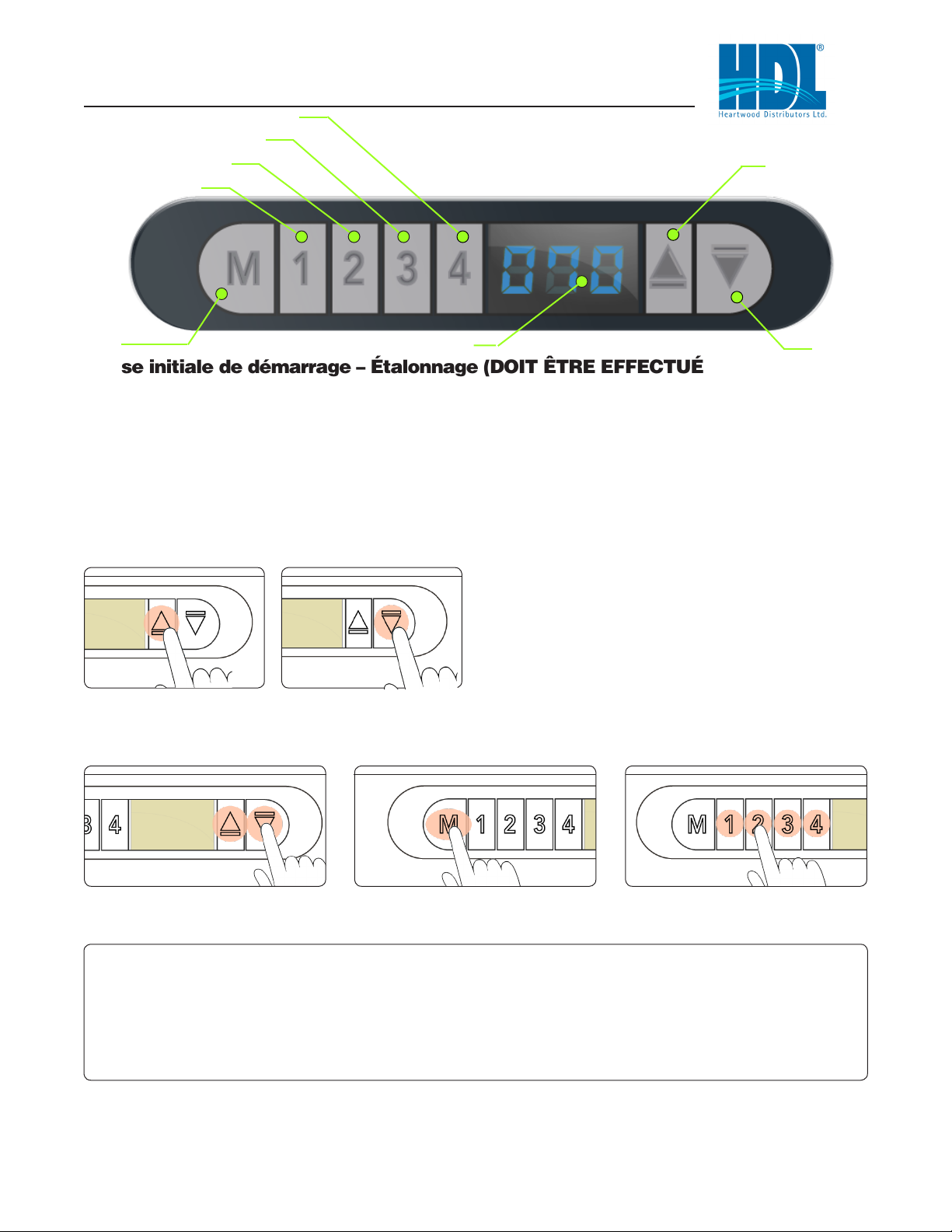

Guide pratique des touches réglables en hauteur
Opération de base des touches
Phase initiale de démarrage – Étalonnage (DOIT ÊTRE EFFECTUÉ
APRÈS L’ASSEMBLAGE)
1. Peser et tenir la touche
vers le HAUT pour la
hauteur désirée.
17 janvier 2017, RÈV B
2. Peser et tenir la touche vers le
BAS pour la hauteur désirée.
M
RÉGLAGE 1
RÉGLAGE 2
RÉGLAGE 3
RÉGLAGE 4
AFFICHAGE
NUMÉRIQUE
TOUCHE
VERS LE HAUT
TOUCHE
VERS LE BAS
OLYMPUS

1 of 12 FEBRUARY 8, 2017, REV B LE 8 FÉVRIER, 2017, RÉV B1 de 12
OLYMPUS
Assembly Instruction
Model: OLY-E1-3LEG
Guide D’Assemblage
Modèle: OLY-E1-3LEG
QUESTIONS OR CONCERNS?
PHONE Customer Service
1-800-567-3060
M-F 6am - 4:30 pm PST
QUESTIONS OU PRÉOCCUPATIONS?
COMMUNIQUER avec le Service à la clientèle
Tél: [phone]
du lundi au vendredi entre 6h00 et 16h30
(Heure Normale du Pacique HNP)

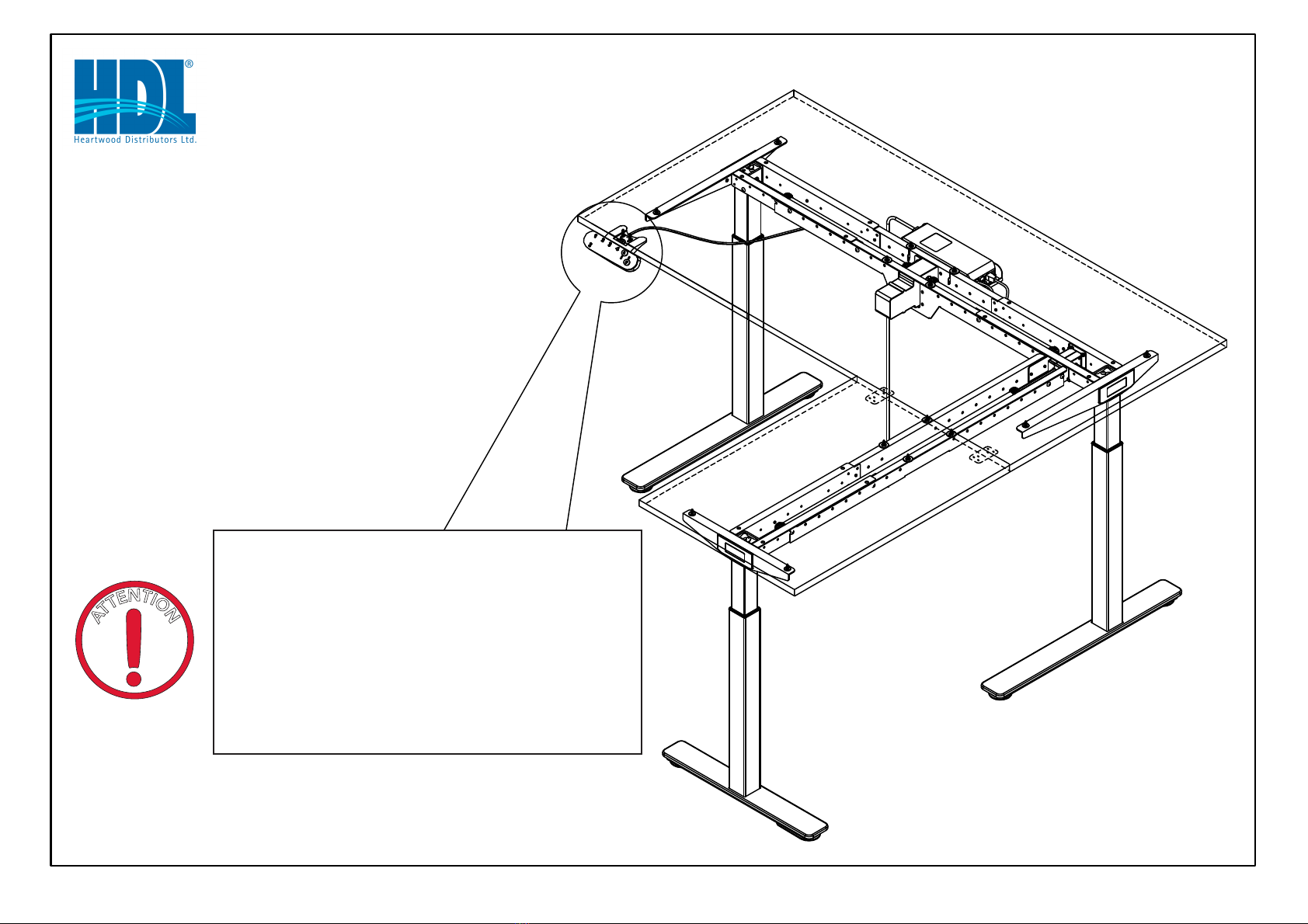

IMPORTANT! BEFORE PLUGGING INTO
POWER SEE QUICK GUIDE FOR UNIT SETUP,
CALIBRATION AND KEY PAD OPERATION.
AVIS IMPORTANT! AVANT DE BRANCHER
À UNE PRISE DE COURANT, CONSULTER
LE GUIDE DE RÉFÉRENCE RAPIDE DE
MONTAGE, D’ÉTALONNAGE ET D’OPÉRATION
DE BASE DES TOUCHES.
A
T
T
E
N
T
I
O
N

FEBRUARY 8, 2017, REV B LE 8 FÉVRIER, 2017, RÉV B2 of 12 2 de 12

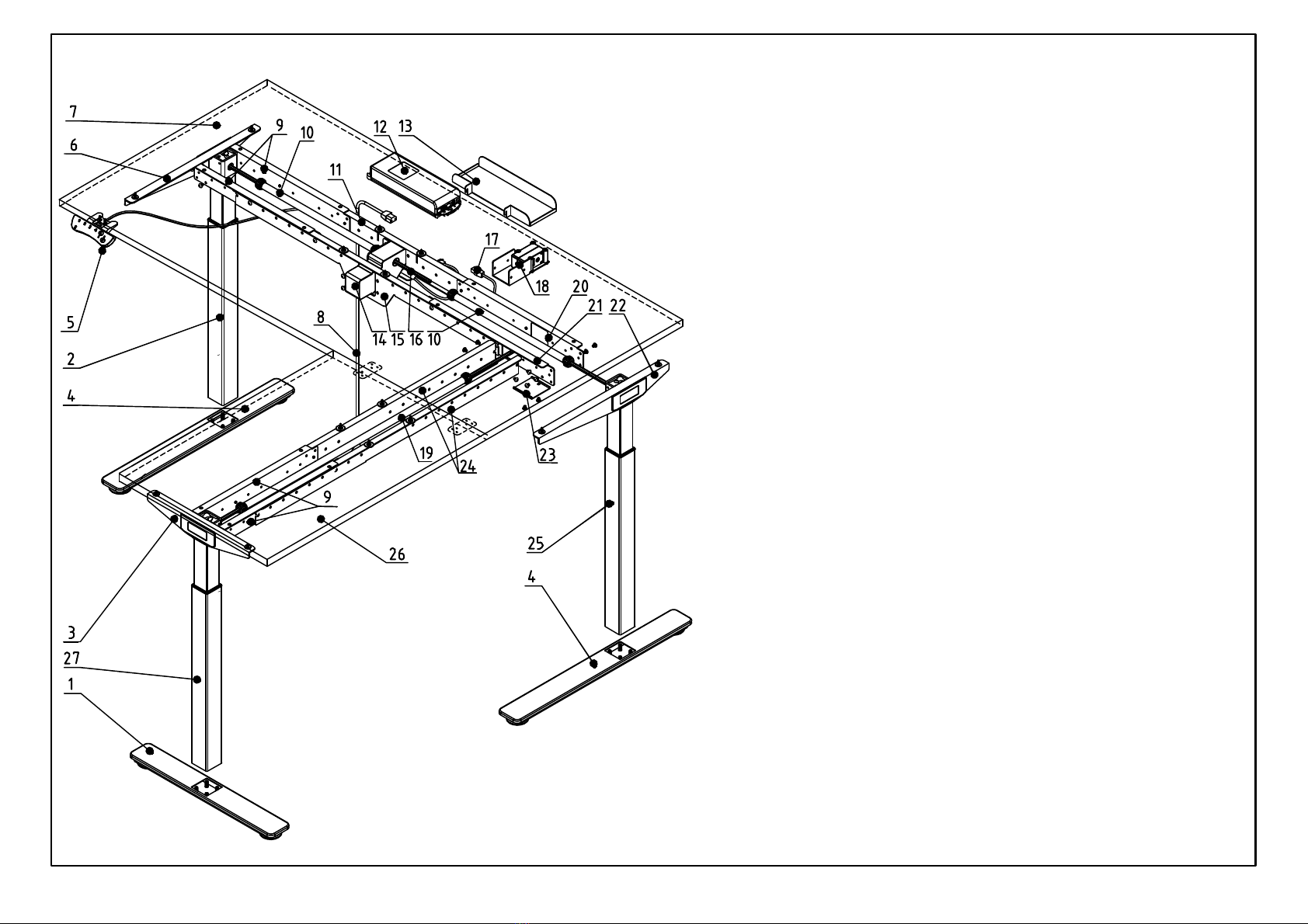

1. RETURN LEG FOOT/PIÈTEMENT DU RETOUR
2. LEFT LEG COLUMN/COLONNE DE LEVAGE
GAUCHE
3. RETURN LEG TOP PLATE/BRAS EN PORTE À FAUX DU
RETOUR
4. LEG FOOT/PIÈTEMENTS
5. KEY PAD/PANNEAU DE COMMANDE RÉGLABLE
6. LEFT LEG TOP PLATE/BRAS EN PORTE À FAUX GAUCHE
7. DESK TOP/DESSUS DU BUREAU
8. POWER CABLE/CÂBLE D’ALIMENTATION
9. SIDE CHANNELS/CONDUIT DE CÂBLE LATÉRAL
10. ADJUSTABLE HEX DRIVE SHAFT/TIGE D’ENTRAÎNEMENT
HEXAGONALE AJUSTABLE
11. REAR CENTER CHANNEL/CONDUIT DE CÂBLE (ARRIÈRE –
CENTRE)
12. CONTROL BOX/BOÎTE DE CONTRÔLE
13. CONTROL BOX SHELF/SUPPORT DE LA BOÎTE DE
CONTRÔLE
14. MOTOR/MOTEUR
15. FRONT CENTER CHANNEL/CONDUIT DE CÂBLE (DEVANT –
CENTRE)
16. HEX DRIVE SHAFT/TIGE D’ENTRAÎNEMENT HEXAGONALE
17. JUMPER CABLE/CÂBLE DE RACCORDEMENT
18. 90° DRIVE BOX/BOÎTE DE COMMANDE 90
19. ADJUSTABLE RETURN HEX DRIVE SHAFT/TIGE
D’ENTRAÎNEMENT HEXAGONALE AJUSTABLE DU RETOUR
20. REAR RETURN SIDE CHANNEL/CONDUIT DE CÂBLE DU
RETOUR (CÔTÉ ARRIÈRE)
21. FRONT RETURN SIDE CHANNEL/CONDUIT DE CÂBLE DU
RETOUR (CÔTÉ DEVANT)
22. RIGHT LEG TOP PLATE/BRAS EN PORTE À FAUX DROIT
23. 90° DRIVE BOX MOUNT/SUPPORT POUR BOÎTE DE
COMMANDE 90
24. RETURN CENTER CHANNELS/CONDUITS DE CÂBLE
CENTRE DU RETOUR
25. RIGHT LEG COLUMN/COLONNE DE LEVAGE DROITE
26. RETURN DESK TOP/DESSUS DU RETOUR
27. RETURN LEG COLUMN/COLONNE DE LEVAGE DU RETOUR
PARTS:/LISTE
DES PIÈCES:

FEBRUARY 8, 2017, REV B LE 8 FÉVRIER, 2017, RÉV B3 of 12 3 de 12

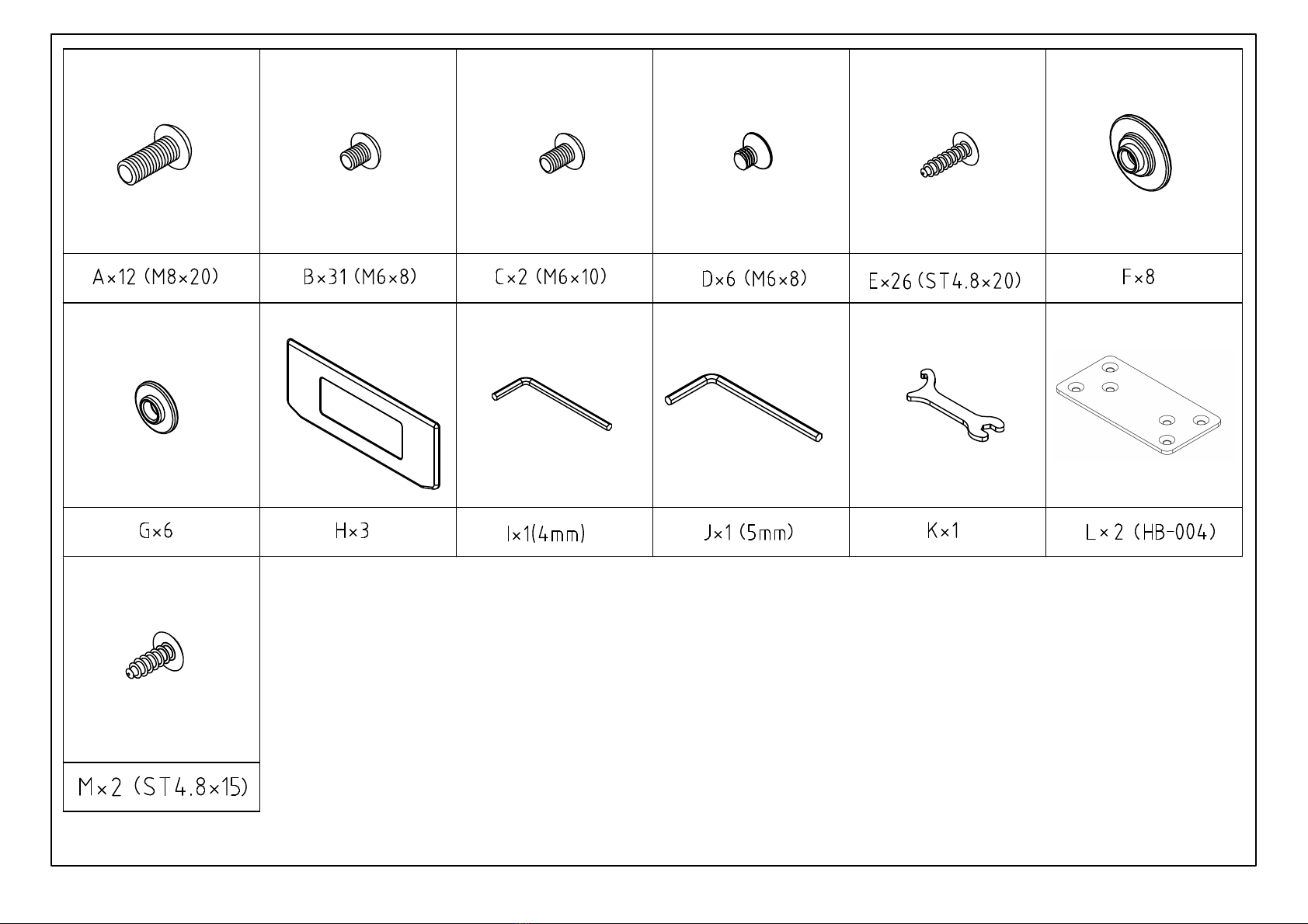

HARDWARE:/QUINCAILLERIE:

FEBRUARY 8, 2017, REV B LE 8 FÉVRIER, 2017, RÉV B4 of 12 4 de 12
NOTE:
WHEN ASSEMBLING THIS PRODUCT WITH LEFT
RETURN, REVERSE INSTALL PART 20 WITH PART 9.
INSTALL PART 21 ON LEFT LEG COLUMN SEE PARTS LIST.
À NOTER:
LORS DU MONTAGE DE CE PRODUIT AVEC UN RETOUR
VERS LA GAUCHE, ÉCHANGER LA PARTIE 20 AVEC LA
PARTIE 9. INSTALLER LA PARTIE 21 SUR LA COLONNE DE
LEVAGE DE GAUCHE VOIR LA LISTE DES PIÈCES
A
T
T
E
N
T
I
O
N
ENSURE LEG LEFT AND RIGHT LEG
COLUMNS ARE INSTALLED CORRECTLY.
S’ASSURER QUE LES COLONNES DE
DROITE ET DE GAUCHE SONT INSTALLÉES
CORRECTEMENT.
STEP 1
ÉTAPE 1

FEBRUARY 8, 2017, REV B LE 8 FÉVRIER, 2017, RÉV B5 of 12 5 de 12

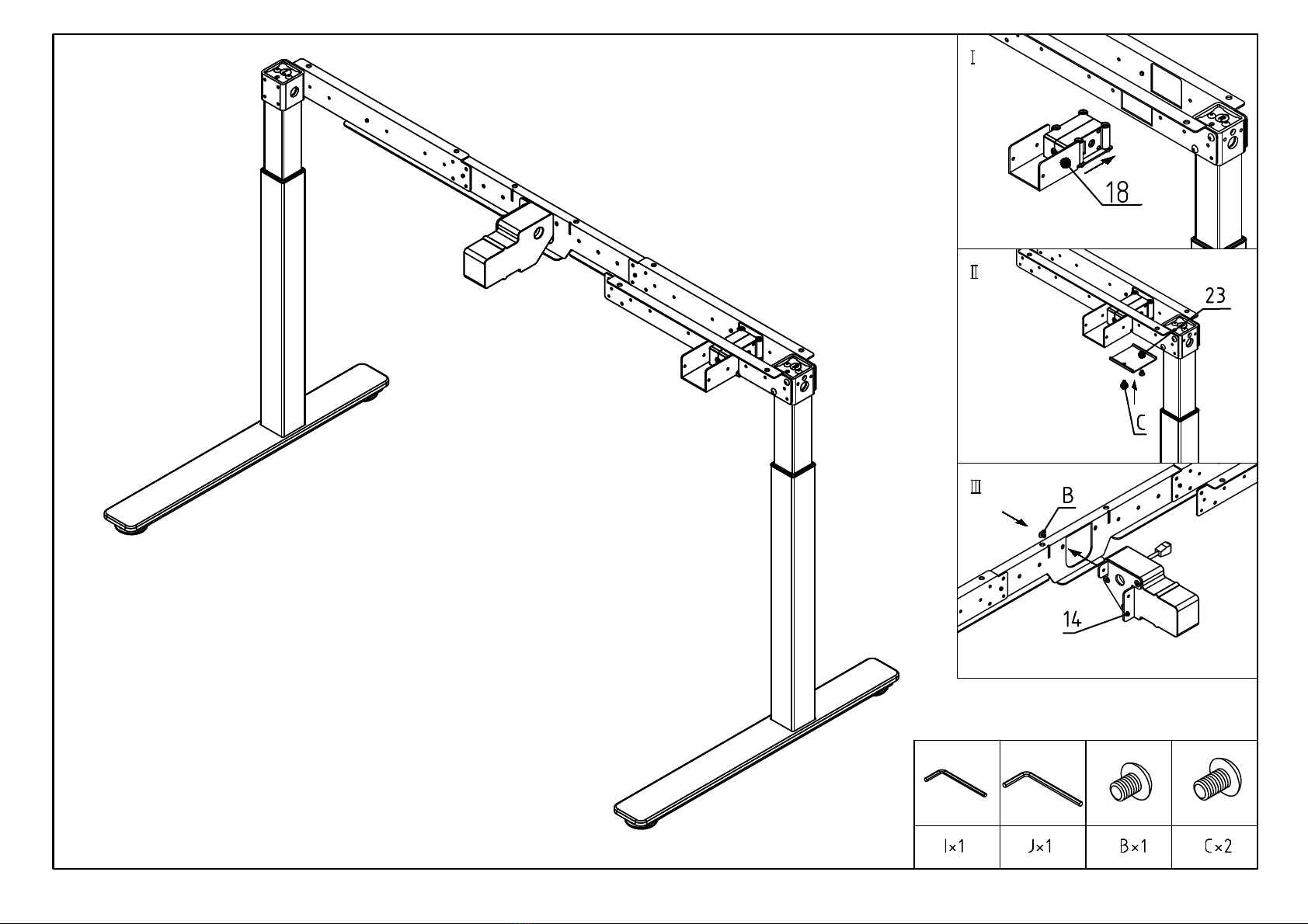

STEP 2
ÉTAPE 2

FEBRUARY 8, 2017, REV B LE 8 FÉVRIER, 2017, RÉV B6 of 12 6 de 12
FERMÉOUVERT
STEP 3
ÉTAPE 3

FEBRUARY 8, 2017, REV B LE 8 FÉVRIER, 2017, RÉV B7 de 127 of 12
A
T
T
E
N
T
I
O
N
ENSURE RETURN LEG
COLUMN IS INSTALLED
CORRECTLY.
S’ASSURER QUE LA COLONNE
DU RETOUR EST INSTALLÉE
CORRECTEMENT.
STEP 4
ÉTAPE 4

FEBRUARY 8, 2017, REV B LE 8 FÉVRIER, 2017, RÉV B8 de 128 of 12
STEP 5
ÉTAPE 5

FEBRUARY 8, 2017, REV B LE 8 FÉVRIER, 2017, RÉV B9 de 129 of 12

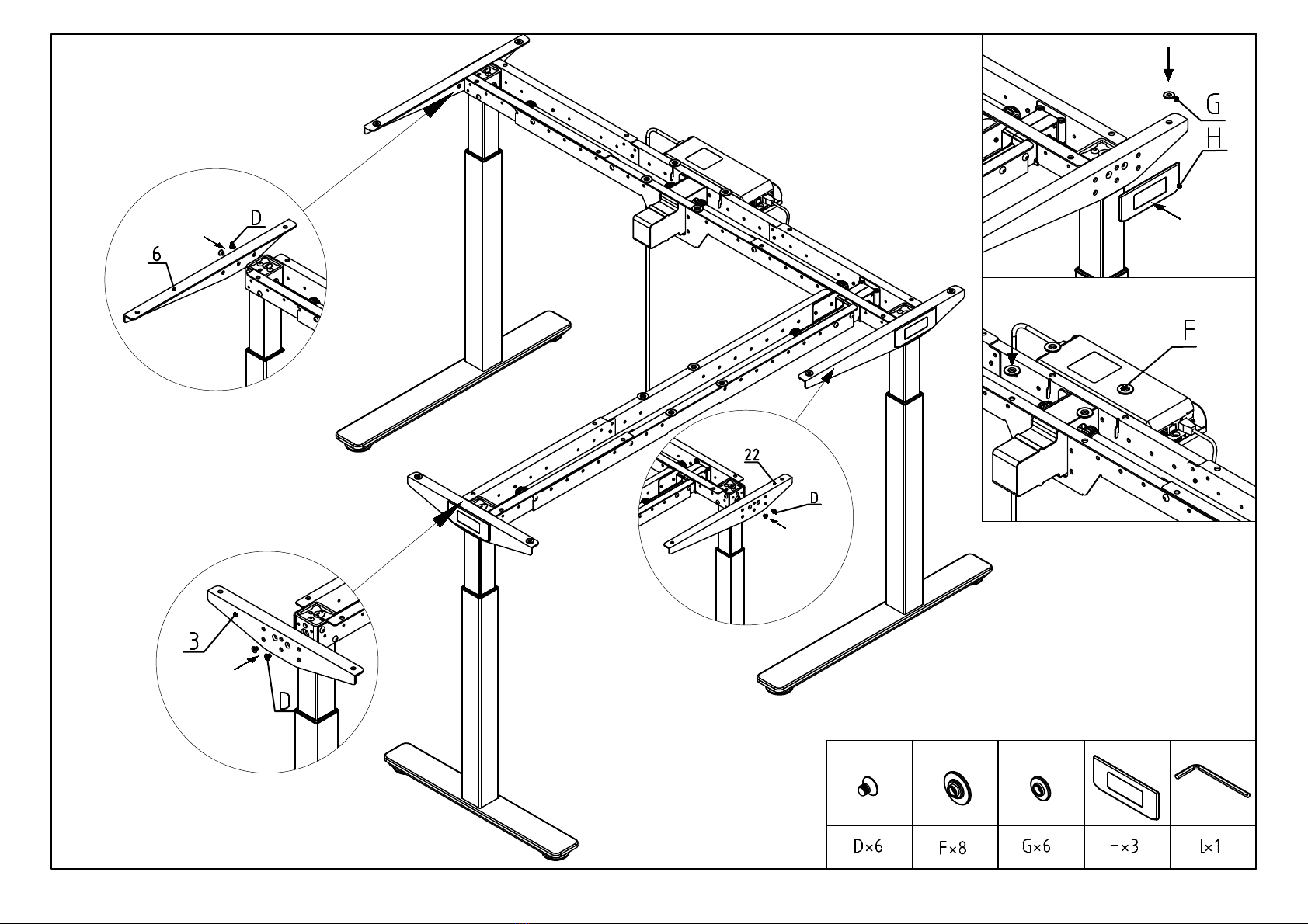

STEP 6
ÉTAPE 6

FEBRUARY 8, 2017, REV B LE 8 FÉVRIER, 2017, RÉV B10 de 1210 of 12
STEP 7
ÉTAPE 7

FEBRUARY 8, 2017, REV B LE 8 FÉVRIER, 2017, RÉV B11 de 1211 of 12
STEP 8
ÉTAPE 8

FEBRUARY 8, 2017, REV B LE 8 FÉVRIER, 2017, RÉV B12 de 1212 of 12
IMPORTANT!
BEFORE PLUGGING INTOPOWER SEE
QUICK GUIDE FOR UNIT SETUP, CALIBRATION
AND KEY PAD OPERATION.
AVIS IMPORTANT!
AVANT DE BRANCHER À UNE PRISE DE COURANT,
CONSULTER LE GUIDE DE RÉFÉRENCE
RAPIDE DE MONTAGE, D’ÉTALONNAGE ET
D’OPÉRATION DE BASE DES TOUCHES.
A
T
T
E
N
T
I
O
N

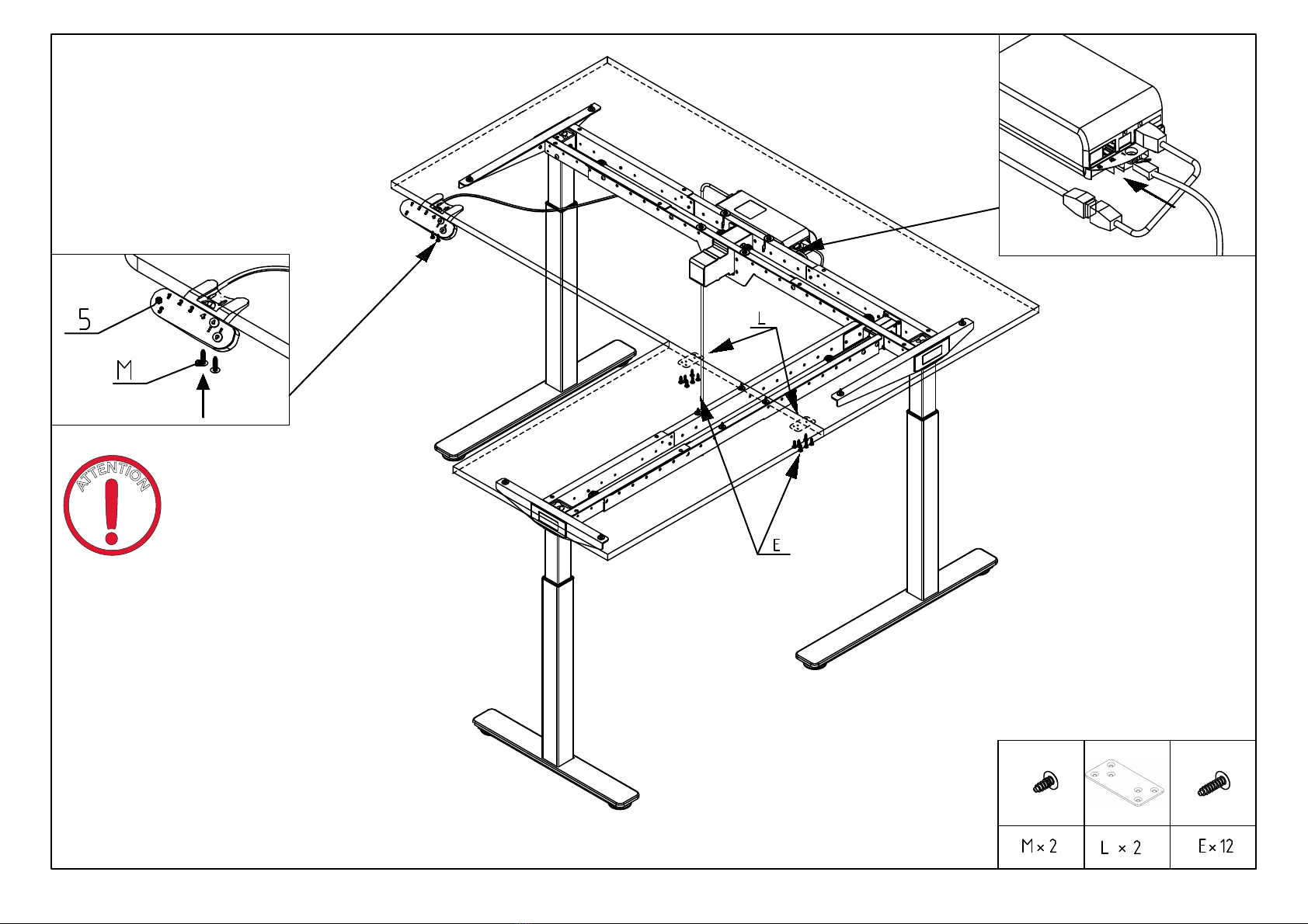

STEP 9
ÉTAPE 9
