Hearth and Home Technologies Grand-XT User manual

1
Models/Modèles :
Grand-XT, Supreme-XT
UnderwritersLaboratoriesListed
HomologuéUnderwritersLaboratories
InstallersGuide
Guided’installation
WARNING: If the information in these
instructions is not followed exactly, a
fire or explosion may result causing
property damage, personal injury or
death.
349-901EF 10/03
- Do not store or use gasoline or other
flammable vapors and liquids in the vi-
cinity of this or any other appliance.
- WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not touch any electrical switch.
• Do not use any phone in your
building.
• Immediately call your gas supplier
from a neighbor's phone. Follow the
gas supplier's instructions.
• If you cannot reach your gas sup-
plier, call the fire department.
- Installation and service must be
performed by a qualified installer,
service agency, or the gas supplier.
1. This appliance may be installed in an after-
market, permanently located, manufactured
(mobile)home,wherenotprohibitedbylocal
codes.
2. Thisapplianceisonlyforusewiththetypeof
gas indicated on the rating plate. This appli-
ance is not convertible for use with other
gases,unlessa certifiedkitis used.
1. Cetappareilpeutêtreinstallédansunmobile
homepréfabriqué,quiaétévenduetnesera
plusdéplacé,silescodeslocauxl’autorisent.
2. Cet appareil est conçu pour être utilisé
seulementavecle typedegazindiqué surla
plaquesignalétique.Cetappareilnepeutêtre
convertiàl’utilisationd’autresgazqu’avecun
modulehomologué.
- N’entreposez ou n’utilisez jamais
d’essence ou autres vapeurs et liquides
inflammables à proximité de cet appareil
ou de tout autre appareil.
- QUE FAIRE SI VOUS SENTEZ UNE
ODEUR DE GAZ :
• Ne tentez d’allumer aucun appareil.
• Ne touchez aucun interrupteur
électrique.
• N’utilisez aucun téléphone dans votre
édifice.
• Appelez immédiatement votre
fournisseur de gaz vous servant du
téléphone d’un voisin. Suivez les ins-
tructions du fournisseur de gaz.
• Si vous ne pouvez pas atteindre votre
fournisseur de gaz, appelez le service
des incendies.
- L’installation et l’entretien doivent être
effectués par un installateur qualifié, une
agence de maintenance ou le four-
nisseur de gaz.
AVERTISSEMENT : Si ces instructions
ne sont pas suivies à la lettre, un
incendie ou une explosion pourraient en
résulter, causant des dommages
matériels, des blessures ou la mort.

2
READ and UNDERSTAND all instructions
carefully before starting the installation.FAILURE
TO FOLLOWthese installation instructions may
result in a possible fire hazard and will void the
warranty.
Prior to the first firing of the fireplace, READ the
Using Your Fireplace section of the Owners Guide.
DO NOT USEthis appliance if any part has been
under water. Immediately CALL a qualified
service technician to inspect the unit and to
replace any part of the control system and any
gas control which has been under water.
THIS UNIT IS NOT FOR USE WITH SOLID FUEL.
Installation and repair should be PERFORMED
by a qualified service person. The appliance and
venting system should be INSPECTED before
initial use and at least annually by a professional
service person. More frequent cleaning may be
required due to excessive lint from carpeting,
bedding material, etc. It isIMPERATIVE that the
unit’s control compartment, burners, and
circulating air passageways BE KEPT CLEAN
to provide for adequate combustion and ventilation
air.
Always KEEP the appliance clear and free from
combustible materials, gasoline, and other
flammable vapors and liquids.
LISEZ ATTENTIVEMENT toutes les instructions
avant de commencer l’installation. Si ces
instructions d’installation ne sont pas suivies, un
risque d’incendie pourrait en résulter et la garantie
sera annulée.
Avant l’allumage initial,LISEZ lasection duGuide
de l’utilisateur intitulée Utilisation de votre foyer.
N’UTILISEZ PAS cet appareil si une pièce a été
submergée. APPELEZ immédiatement un
technicien de service qualifié pour l’inspection de
l’appareil et le remplacement de toute pièce qui
fut submergée.
CET APPAREIL N’EST PAS CONÇU POUR
ÊTRE UTILISÉ AVEC DES COMBUSTIBLES
SOLIDES.
L’installation et les réparations doivent être
EFFECTUÉES par un technicien de service
qualifié. L’appareil et le système d’évacuation
doivent être INSPECTÉS avant la première
utilisation et au moins une fois l’an par un
technicien professionnel. Un nettoyage plus
fréquent peut s’avérer nécessaire en cas
d’accumulation de fibres de tapis, de literie, etc.
Il est IMPÉRATIF que le boîtier de commandes,
les brûleurs et les conduits d’air de circulation de
l’appareil RESTENT PROPRESafinde permettre
une circulation suffisante d’air de combustion et
de ventilation.
Ne PLACEZ jamais de matériaux combustibles,
essence ou autres vapeurs ou liquides
inflammables à proximité de l’appareil.
!
!
!
SAFETY AND WARNING
INFORMATION
!
!
!
!
WARNING: Improper installation, ad-
justment, alteration, service or mainte-
nance can cause injury or property
damage. Refer to this manual.
For assistance or additional informa-
tionconsultaqualifiedinstaller,service
agency or the gas supplier.
Read this manual before installing or
operating this appliance. ThisInstallers
Guide must be left with appliance for
future reference.
!
!
!
!
!
!
!
AVERTISSEMENT : Une installation, un
réglage, une modification, une
réparation ou un service incorrects
risquent d’entraîner des blessures ou
desdommagesmatériels.Consultezce
manuel.
Pour obtenir de l’aide ou des informa-
tions supplémentaires, consultez un
installateur qualifié, une agence de
maintenance ou le fournisseur de gaz.
Lisez ce manuel avant d’installer ou
d’utiliser cet appareil. Ce Guide
d’installation doit rester avec l’appareil
pour référence ultérieure.
CONSIGNES DE SÉCURITÉ ET
MISES EN GARDE

3
!
NEVER OBSTRUCT the flow of combustion and
ventilation air. Keep the front of the appliance
CLEAR of all obstacles and materials for servicing
and proper operations.
Due to the high temperature, the appliance should
be LOCATED out of traffic areas and away from
furniture and draperies. Clothing or flammable
material SHOULD NOT BE PLACED on or near
the appliance.
Children and adults should be ALERTED to the
hazards of high surface temperature and should
STAYAWAYto avoid burns or clothing ignition.
Young children should be CAREFULLY
SUPERVISED when they are in the same room as
the appliance.

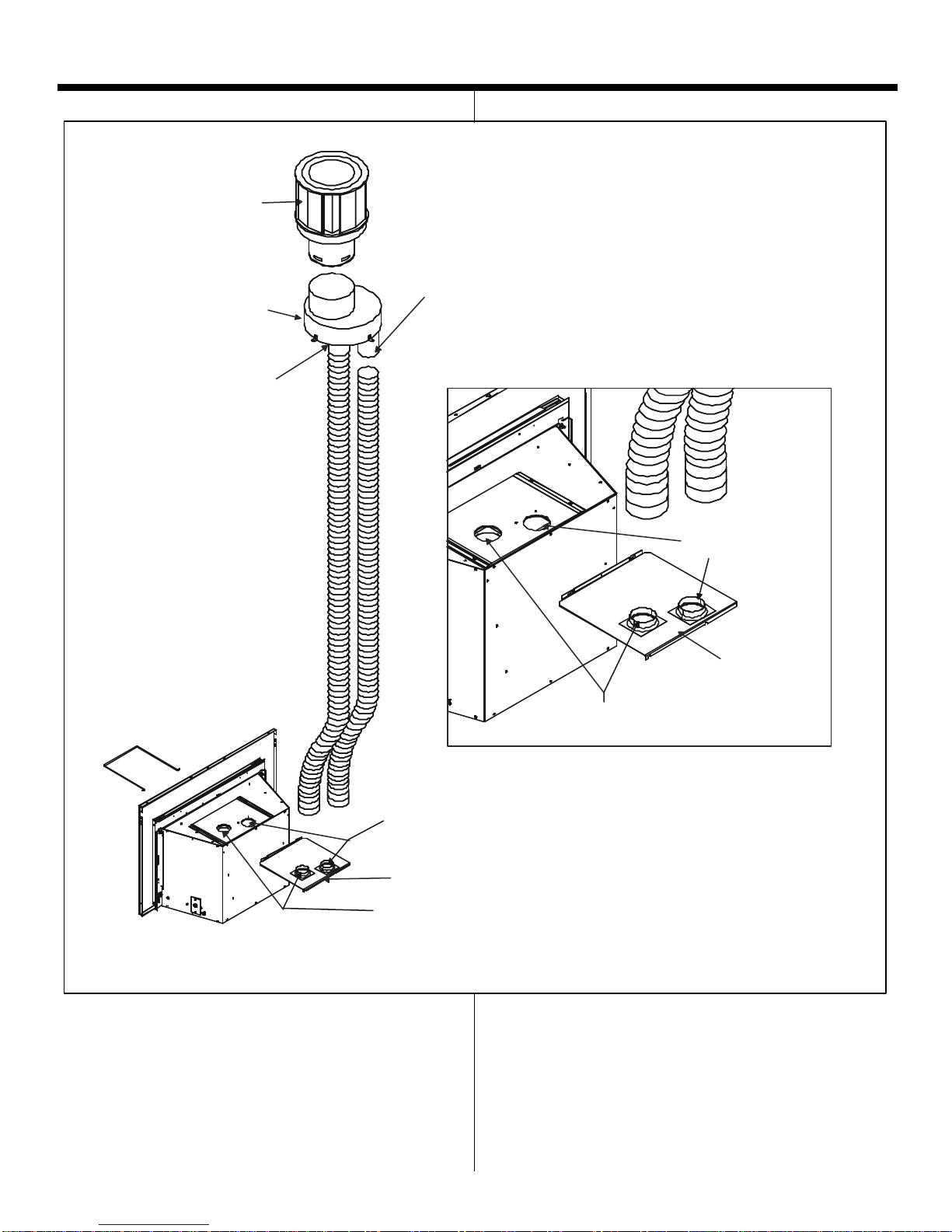

These units MUST use one of the vent systems
described in the Installing the Insert section of the
Installers Guide. NO OTHER vent systems or
components MAYBE USED.
This gas fireplace and vent assembly MUST be
vented directly to the outside and MUST NEVER
be attached to a chimney serving a separate solid
fuel burning appliance. Each gas appliance MUST
USE a separate vent system. Common vent
systems are PROHIBITED.
INSPECT the external vent cap on a regular basis
to make sure that no debris is interfering with the
air flow.
The glass door assembly MUST be in place and
sealed, and the trim door assembly MUST be in
place on the fireplace before the unit can be placed
into safe operation.
DO NOT OPERATE this appliance with the glass
door removed, cracked, or broken. Replacement
of the glass door should be performed by a
licensed or qualified service person.DO NOT strike
or slam the glass door.
The glass door assembly SHALL ONLYbe
replaced as a complete unit, as supplied by the
gas fireplace manufacturer. NO SUBSTITUTE
material may be used.
DO NOT USE abrasive cleaners on the glass door
assembly. DO NOT ATTEMPT to clean the glass
door when it is hot.
Turn off the gas before servicing this appliance. It
is recommended that a qualified service technician
perform an appliance checkup at the beginning of
each heating season.
Any safety screen or guard removed for servicing
must be replaced before operating this appliance.
DO NOT place furniture or any other combustible
householdobjectswithin36inchesofthefireplacefront.
N’OBSTRUEZ JAMAIS la circulation d’air de
combustion et de ventilation. Maintenez l’avant de
l’appareil DÉGAGÉ de tout obstacle et matériau afin
d’en permettre le service et le bon fonctionnement.
En raison de la température élevée, l’appareil doit
SE TROUVER en dehors des zones de passage et
à bonne distance des meubles et des rideaux. NE
PLACEZ JAMAIS DE vêtements OU matériaux
inflammables sur l’appareil ou à proximité.
Les enfants et les adultes doivent être AVERTIS
des risques que présentent les surfaces à haute
température et doivent RESTER À L’ÉCART afin
d’éviter les brûlures et l’enflammement de
vêtements. Les enfants en bas âge doivent être
SURVEILLÉS ATTENTIVEMENT lorsqu’ils se
trouvent dans la même pièce que l’appareil.
Ces appareils DOIVENT utiliser l’un des systèmes
d’évacuation décrits dans la section intitulée
Installation de la cassette dans le Guide
d’installation. AUCUN AUTRE système ou élément
d’évacuation NE PEUT ÊTRE UTILISÉ.
Cet appareil à gaz et ce système d’évacuation
DOIVENT évacuer les gaz de combustion
directement à l’extérieur et NE DOIVENT JAMAIS
être raccordés à une cheminée desservant un autre
appareil à combustible solide. Chaque appareil à gaz
DOIT UTILISER un système d’évacuation distinct.
L’utilisation de systèmes d’évacuation en commun
est INTERDITE.
INSPECTEZ régulièrement le capuchon d’évacu-
ation extérieur afin de vous assurer que la circulation
de l’air ne soit pas entravée par des débris.
La porte en verre DOIT être en place et hermé-
tiquement fermée, et l’ensemble de la porte de
garniture DOIT être en place sur le foyer pour que
l’appareil puisse fonctionner en toute sécurité.
NE FAITES PAS FONCTIONNER cet appareil si la
porte en verre est démontée, fêlée ou brisée. La
porte en verre doit être changée par un technicien
de service agréé ou qualifié. NE frappez et NE
claquez PAS la porte en verre.
Laporteen verreDOIT être changée UNIQUEMENT
en tant qu’unité complète, telle qu’elle est fournie
par le fabricant du foyer à gaz.AUCUN matériau DE
SUBSTITUTION ne peut être utilisé.
N’UTILISEZ PAS de produits d’entretien abrasifs
sur la porte en verre. N’ESSAYEZ PAS de nettoyer
la porte en verre lorsqu’elle est chaude.
Fermez le gaz avant d’effectuer le service de cet
appareil. Il est conseillé qu’un technicien de service
qualifié inspecte l’appareil au début de chaque saison
de chauffage.
Tous les écrans et dispositifs de protection démontés
pour le service doivent être remis en place avant
l’utilisation de cet appareil.
NE placez NI meubles, NI autres objets ménagers
combustibles à moins de 91,44 cm (36 pouces) de la
façade du foyer.
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!

4
Safety and Warning Information ............................ 2

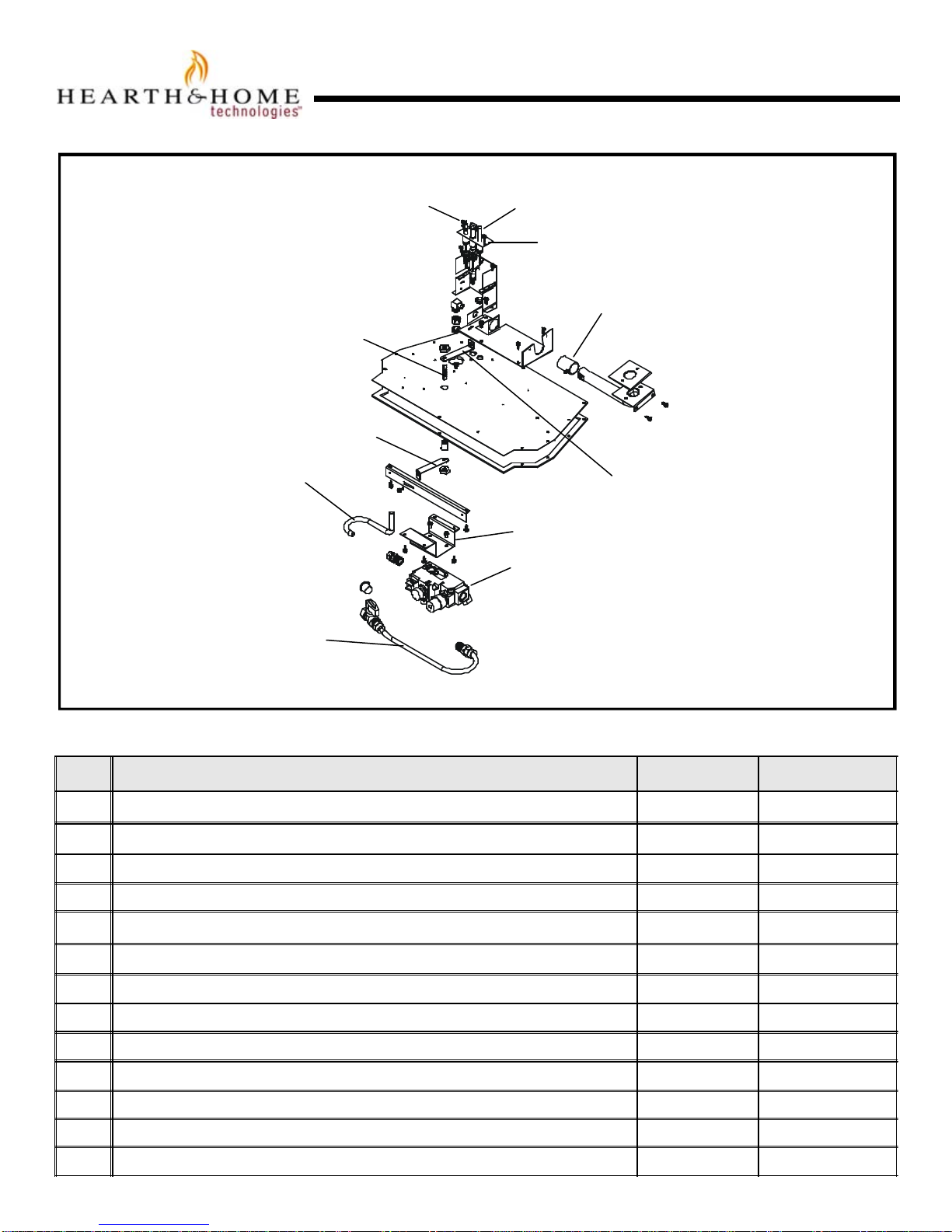

Service Parts List .................................................... 5
Section 1: Approvals and Codes........................... 10
Approval Listing and Codes ....................................... 10
Appliance Certification .............................................. 10
Installation Codes .................................................... 10
High Altitude Installations .......................................... 10
Section 2: Getting Started .....................................11
Introducing the Hearth & Home Technologies
Gas Appliances ........................................................11
Pre-installation Preparation ........................................11
Venting and Installation............................................. 12
Section 3: Installing the Insert .............................. 16
Step 1 Installing the Vent System ............................ 16
Vent System Approvals................................. 16
Step 2 Positioning, Leveling, and
Securing the Insert ....................................... 21
Step 3 The Gas Control Systems............................. 21
Step 4 The Gas Supply Line .................................... 22
Step 5 Gas Pressure Requirements ......................... 23
Step 6 Wiring the Fireplace ..................................... 24
Step 7 Installing Logs and Ember Material................. 26
Positioning the Logs ..................................... 26
Shutter Settings .......................................... 26
Placing the Ember Material ........................... 26
Step 8 Installing the Trim Surrounds ......................... 28
Step 9 Before Lighting the Appliance ........................ 30
Step10 Lighting the Appliance .................................. 31
After the Installation ..................................... 31
Section 4: Maintaining and Servicing
Your Appliance .................................... 31
Table of Contents
Consignes de sécurité et mises en garde .................2
Liste des pièces de rechange .................................5
Section 1 : Homologations et codes .......................10
Homologations et codes .............................................10
Homologation de l’appareil ..........................................10
Codes d’installation ....................................................10
Installation à haute altitude..........................................10
Section 2 : Comment débuter................................. 11
Présentation des appareils à gaz
Hearth & Home Technologies ...................................... 11
Préparation avant l’installation...................................... 11
Évacuation et installation ............................................12
Section 3 : Installation de la cassette .....................16
Étape 1 Installation du système d’évacuation ..............16
Homologation du système d’évacuation ..........16
Étape 2 Emplacement, nivellement et solidification
de la cassette .............................................21
Étape 3 Systèmes de commande de gaz ...................21
Étape 4 Conduit à gaz .............................................22
Étape 5 Spécifications de la pression du gaz ...............23
Étape 6 Filage électrique du foyer ..............................24
Étape 7 Installation des bûches et des braises ............26
Mise en place des bûches ............................26
Fixations d’obturateur...................................26
Mise en place des braises ............................26
Étape 8 Installation des entourages ...........................28
Étape 9 Avant d’allumer l’appareil ..............................30
Étape 10 Allumage de l’appareil ..................................31
Après l’installation .......................................31
Section 4 : Entretien et service de votre appareil...31
Table des matières

5
Part number list on following pages. / La liste des numéros de pièce se trouve à la page suivante.
11 6
10
12
2
7
1
3
9
8
(NG, LP) Exploded Parts Diagram
(GN, PL) Vue éclatée des pièces
Service Parts Grand-XT, Supreme-XT
Beginning Manufacturing Date: 4-02
Ending Manufacturing Date: ______
5
4

6
(NG, LP) Service Parts List / Liste des pièces de rechange
ITEM /
PIÈCE DESCRIPTION PART NUMBER / N° DE PIÈCE
1Fireplace Termination Assembly / Assemblée de Terminaison de Cheminée 319-213A
2Blower / Ventilateur 107-500A
3Control Panel / Panneau de configuration 319-119
4Rheostat Knob / Rheostat le Bouton 100-512
5Rheostat / Rheostat 319-510A
6Piezo Ignitor / Allumage Piézo 291-513
7Junction Box - Pilot / Boîtier de raccordement - de veilleuse 040-250A
8Flame Control / Bouton de commande de Flamme 571-531
9Pilot Control Knob / Bouton de commande Pilote 571-530
10 Log Grate / Grille de Bûche 339-360A
11 Glass Door Assembly / Module de Porte en verre GLA-339
12 Burner NG, LP / Brûleur GN, PL 339-176A
Conversion Kit NG / Module de conversion GN NGK-GXT
Conversion Kit LP / Module de conversion PL LPK-GXT
Burner Orifice NG (#32C) / Orifice de brûleur GN (#32C) 582-832
Burner Orifice LP (#51C) / Orifice de brûleur PL (#51C) 582-851
Flex Pipe Handle / Fléchissez Poignée de Pipe 438-351
IMPORTANT: THIS IS DATED INFORMATION. The most current information is located on your dealers VIP site. When ordering,
supply serial and model numbers to ensure correct service parts. /IMPORTANT : L'information fournie dans cette brochure n'est
valide que pendant une courte période. Les sites VIP des distributeurs disposent des renseignements les plus récents. Lors
d'une commande, veuillez fournir les numéros de série et de modèles pour un remplacement adéquat des pièces.
GRAND-XT
Also see Standing Pilot Ignition service part numbers on following page.

7
(NG, LP) Service Parts List / Liste des pièces de rechange
ITEM /
PIÈCE DESCRIPTION PART NUMBER / N° DE PIÈCE
1Fireplace Termination Assembly / Assemblée de Terminaison de Cheminée 319-213A
2Blower / Ventilateur 107-500A
3Control Panel / Panneau de configuration 319-119
4Rheostat Knob / Rheostat le Bouton 100-512
5Rheostat / Rheostat 319-510A
6Piezo Ignitor / Allumage Piézo 291-513
7Junction Box - Pilot / Boîtier de raccordement - de veilleuse 040-250A
8Flame Control / Bouton de commande de Flamme 571-531
9Pilot Control Knob / Bouton de commande Pilote 571-530
10 Log Grate / Grille de Buche 327-360A
11 Glass Door Assembly / Module de Porte en verre GLA-349
12 Burner NG, LP / Brûleur GN, PL 349-176A
Burner Orifice NG (#35C) / Orifice de brûleur GN (#35C) 582-835
Burner Orifice LP (#52C) / Orifice de brûleur PL (#52c) 582-852
Conversion Kit NG / Module de conversion GN NGK-SXT
Conversion Kit LP / Module de conversion PL LPK-SXT
Flex Pipe Handle / Fléchissez Poignée de Pipe 438-351
IMPORTANT: THIS IS DATED INFORMATION. The most current information is located on your dealers VIP site. When ordering,
supply serial and model numbers to ensure correct service parts. /IMPORTANT : L'information fournie dans cette brochure n'est
valide que pendant une courte période. Les sites VIP des distributeurs disposent des renseignements les plus récents. Lors
d'une commande, veuillez fournir les numéros de série et de modèles pour un remplacement adéquat des pièces.
SUPREME-XT
Also see Standing Pilot Ignition service part numbers on following page.

8
(NG, LP) Exploded Parts Diagram
(GN, PL) Vue éclatée des pièces
Service Parts
Beginning Manufacturing Date: 4-02
Ending Manufacturing Date: ______
Standing Pilot Ignition
Valve Assembly
Grand-XT, Supreme-XT
10
11
2
8
9
1
3
6
5
7
4
ITEM /
PIÈCE DESCRIPTION SERIAL # /N°DESÉRIE PART NUMBER / N° DE PIÈCE
1Flex Ball Valve Assembly / Fléchir l'Assemblée de Soupape de Balle 531-320A
2Valve NG / Valve GN 060-522
2Valve LP / Valve PL 060-523
3Valve Bracket / Parenthèse de Valve 319-145
4Tube Assembly / Module de Tube 477-301A
5Bottom Handle / Poignée inférieure 319-168
6Top Handle / Première Poignée 319-167
7D-Shaft / D-puits 319-836
8Thermocouple / Thermocouple 446-511
9Shutter Assembly / Assemblée d'Obturateur 319-316A
10 Pilot Assembly NG / Module de veilleuse GN 530-510A
10 Pilot Assembly LP / Module de veilleuse PL 530-511A
11 Thermopile / Thermopile 060-512

9
LOG SETASSEMBLY
ITEM /
PIÈCE PART DESCRIPTION PART NUMBER / N° DE PIÈCE
Grand-XT Supreme-XT
1Log 1 / Bûche 1 SRV339-701 SRV349-701
2Log 2 / Bûche 2 SRV339-702 SRV349-702
3Log 3 / Bûche 3SRV327-703 SRV327-703
4Log 4 / Bûche 4 SRV339-704 SRV349-704
5Log 5 / Bûche 5 SRV438-724 SRV327-705
6Log 6 / Bûche 6 SRV327-705 SRV349-706
7Log 7 / Bûche 7 SRV571-707 N/A
8Log Set Assembly / Jeu de Bûche LOGS-GXT LOGS-SXT
8LOGS-GXT
8LOGS-SXT
2
1
65
4
3
1
6
5
47
23

10
1
Approvals and Codes
Approval Listing and Codes
Appliance Certification
The Hearth & Home Technologies models discussed in this
Installers Guide have been tested to certification standards
and listed by the applicable laboratories.
CERTIFICATION STANDARD
MODELS Grand-XT, Supreme-XT
LABORATORY Underwriters Laboratories
TYPE Direct Vent Gas Fireplace Heater
STANDARD ANSI Z21.88•CSA2.33•UL307B
Installation Codes
Theapplianceinstallation mustconform tolocal codes. Before
installing the appliance, consult the local building code
agency to ensure that you are in compliance with all
applicable codes, including permits and inspections.
In the absence of local codes, the appliance installation must
conform to the National Fuel Gas Code ANSI Z223.1 (in the
United States) or the CAN/CGA-B149 Installation Codes (in
Canada). The appliance must be electrically grounded in
accordance with local codes or, in the absence of local codes
with the National Electric Code ANSI/NFPA No. 70 (in the
United States), or to the CSA C22.1 Canadian Electric Code
(in Canada).
These models may be installed in a bedroom or bed-sitting
room in the U.S.A. and Canada.
Homologation de l’appareil
Les modèlesHearth & Home Technologies dontil estquestion
dans ce Guide d’installation ont été testés conformément
aux normes d’homologation et ont été approuvés par les
laboratoires compétents.
NORME D’HOMOLOGATION
MODÈLES Grand-XT, Supreme-XT
LABORATOIRE Underwriters Laboratories
TYPE Cassette de cheminée à gaz à
système d’évacuation directe
NORMES ANSI Z21.88•CSA2.33•UL307B
Homologations et codes
Homologations et codes
High Altitude Installations
U.L. Listed gas appliances are tested and approved without
requiring changes for elevations from 0 to 2,000 feet in the
U. S. A. and in Canada.
When installing this appliance at an elevation above 2,000
feet, it may be necessary to decrease the input rating by
changing the existing burner orifice to a smaller size. Input
rate should be reduced by 4% for each 1000 feet above a
2000 foot elevation in the U.S.A. or 10% for elevations
between 2000 and 4500 in Canada. If the heating value of
the gas has been reduced, these rules do not apply. To
identify the proper orifice size, check with the local gas utility.
If installing this appliance at an elevation above 4,500 feet
(in Canada), check with local authorities.
Installation à haute altitude
Les appareils à gaz homologués U.L. ont été testés et
approuvés pour être utilisés sans modification à des altitudes
comprises entre 0 et 610 mètres (0 et 2 000 pieds) aux
États-Unis et au Canada.
Si cet appareil est installé à une altitude supérieure à 610
mètres, il peut s’avérer nécessaire de réduire l’admission
du gaz en diminuant l’ouverture de l’orifice du brûleur. Le
débit calorifique doit être réduit de 4 % tous les 305 mètres
(1 000 pieds) au-dessus de 610 mètres d’altitude (2 000
pieds) aux États-Unis ou de 10 % entre 610 et 1 372 mètres
d’altitude (2 000 et 4 500 pieds) au Canada. Si le pouvoir
calorifique du gaz a été réduit, ces règles ne s’appliquent
pas. Pour connaître l’ouverture de l’orifice qui convient,
consultez le service local de distribution de gaz.
Si cet appareil est installé à une altitude supérieure à 1.370
mètres (au Canada), consultez les autorités locales.
Codes d’installation
L’installation de l’appareil doit être conforme aux codes
locaux. Avant d’installer l’appareil, consultez les autorités
locales en matière de codes de construction afin de vous
assurer que vous respectez tous les codes en vigueur, y
compris les permis de construire et les inspections.
En l’absence de codes locaux, l’installation de l’appareil
doit être conforme au code américain National Fuel Gas
Code ANSI Z223.1 (aux États-Unis) ou aux Codes des
installations CAN/CGA-B149 (au Canada). L’appareil doit
être muni d’un fil de terre conformément aux codes locaux
ou,en l’absencede codeslocaux, aucode américainNational
Electric CodeANSI/NFPAn°70 (aux États-Unis) ou au Code
électrique canadien CSA C22.1 (au Canada).
Ces modèles peuvent être installés dans une chambre à
coucher ou une chambre-salon aux États-Unis et au Canada.

11
2
Getting Started
Introducing the Hearth & Home
Technologies Gas Appliances
Hearth & Home Technologies direct vent gas appliances are
designed to operate with all combustion air siphoned from
outside of the building and all exhaust gases expelled to the
outside. The information contained in this Installers Guide,
unless noted otherwise, applies to all models and gas con-
trol systems. Gas appliance diagrams, including the dimen-
sions, are shown in this section.
Pre-installation Preparation
This gas insert and its components are tested and safe when
installed in accordance with this Installers Guide. Report to
your dealer any parts damaged in shipment, particularly the
condition of the glass. Do not install any unit with
damaged, incomplete, or substitute parts.
The vent system components and trim surrounds are shipped
in separate packages. The gas logs are packaged separately
and must be field installed. Read all of the instructions
before starting the installation. Follow these instructions
carefully during the installation to ensure maximum
safety and benefit. Failure to follow these instructions
will void the owner’s warranty and may present a fire
hazard.
The Hearth & Home Technologies Inc. Warranty will be voided
by, and Hearth & Home Technologies disclaims any
responsibility for, the following actions:
•Installation of any damaged appliance or vent system
component.
•Modification of the appliance or direct vent system.
•Installation other than as instructed by Hearth & Home
Technologies.
•Improper positioning of the gas logs or the glass door.
•Installation and/or use of any component part not manu-
factured and approved by Hearth & Home Technologies
not withstanding any independent testing laboratory or
other party approval of such component part or accessory.
ANY SUCH ACTION MAY POSSIBLY CAUSE A FIRE
HAZARD.
Comment débuter
Présentation des appareils à gaz
Hearth & Home Technologies
Les appareils à gaz à évacuation directe Hearth & Home
Technologies sont conçus pour aspirer tout l’air de combus-
tion de l’extérieur de l’édifice et expulser tous les gaz de
combustion en dehors de l’édifice. Les informations
contenues dans ce Guide d’installation, sauf dans le cas de
mention contraire, s’appliquent à tous les modèles et à tous
les systèmes de commande de gaz. Cette section comprend
des schémas de l’appareil à gaz, avec ses dimensions.
Préparation avant l’installation
Cette cassette à gaz et ses éléments ont été testés et ne
présentent aucun danger s’ils sont installés conformément
à ce Guide d’installation. Signalez à votre concessionnaire
toutes pièces endommagées lors du transport, en particulier
s’il s’agit de la porte en verre. N’installez aucun appareil
dont des pièces sont endommagées, sont incomplètes
ou ont été remplacées par des pièces différentes.
Les éléments du système d’évacuation et les entourages
sont expédiés dans différents colis. Les bûches à gaz sont
emballées séparément et doivent être installées sur place.
Lisez toutes les instructions avant de commencer
l’installation. Suivez attentivement ces instructions
pendant l’installation afin d’assurer une sécurité et une
efficacité optimales. Si ces instructions ne sont pas
suivies, la garantie sera annulée et vous pourriez
causer un incendie.
La garantie Hearth & Home Technologies Inc., sera annulée
par les actes suivants, pour lesquels Hearth & Home
Technologies décline toute responsabilité :
•Installation d’éléments endommagés dans l’appareil ou
dans le système d’évacuation.
•Modification de l’appareil ou du système d’évacuation
directe.
•Installation différente de celle indiquée par Hearth & Home
Technologies.
•Placement incorrect des bûches à gaz ou de la porte en
verre.
•Installation et/ou utilisation de pièces n’ayant pas été
fabriquées et approuvées par Hearth & Home Technolo-
gies, même si cette pièce ou cet accessoire a été
homologué par un laboratoire d’essais indépendant ou un
autre organisme compétent.
CES ACTES POURRAIENT CAUSER UN INCENDIE.

12
!
!
Getting Started (continued)
VENTINGAND INSTALLATION
1.Hearth & Home Technologies gas inserts are designed
for recessed installations into solid fuel Masonry or Fac-
tory Built Non Combustible fireplaces that have been in-
stalled in accordance with the National, Provincial, State
and local building codes.

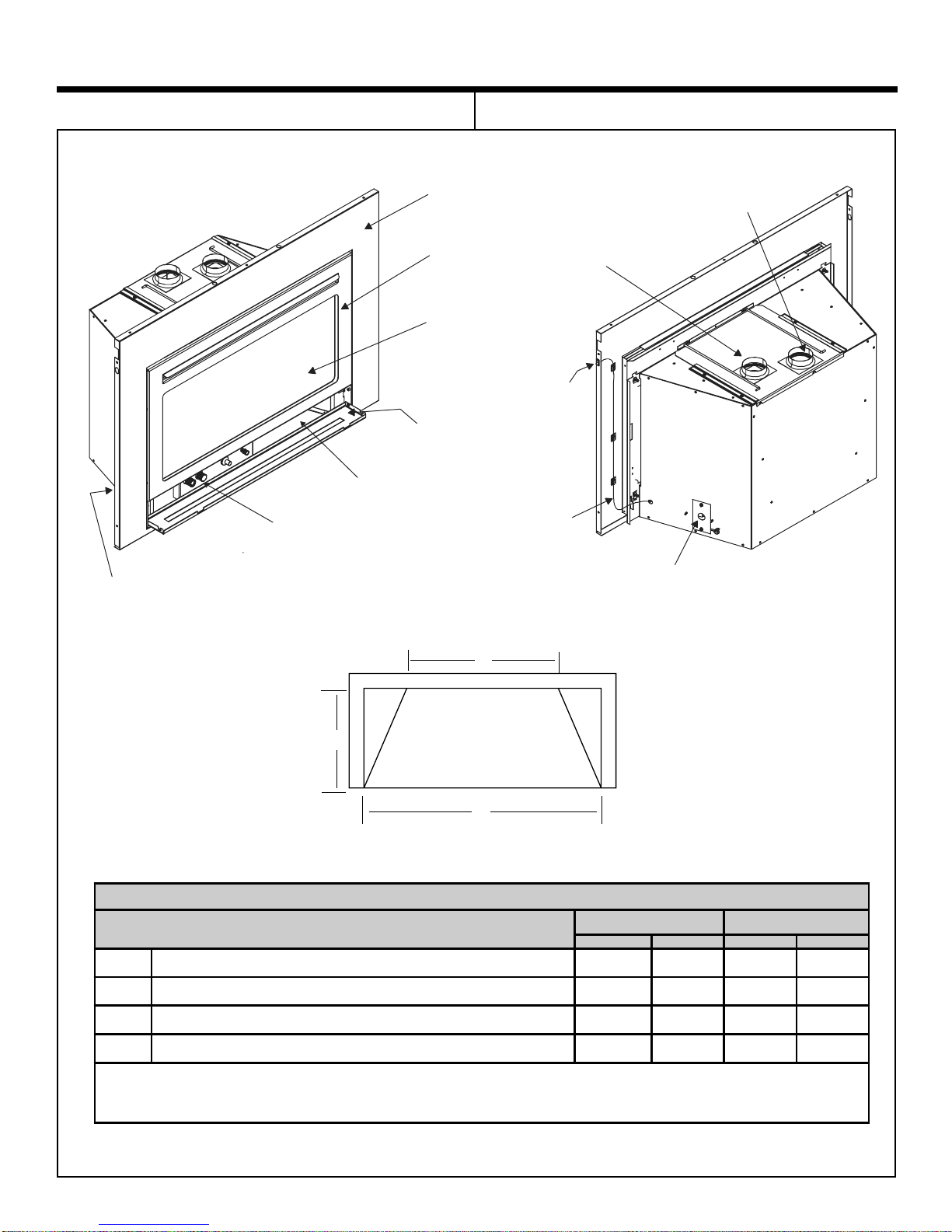

2. Minimum fireplace opening requirements are shown in
Figure 2 of this installation manual. The firebrick (refrac-
tory) can be removed from a factory built fireplace in or-
der to gain minimum gas insert opening requirements.
3. This insert requires no hearth extensions. Combustible
material on the floor may be installed up to the insert. Do
not obstruct the lower grill of the insert. The original fire-
place may never be returned to solid fuel in this condition.
4. The metal floor of the solid fuel firebox may be removed
to facilitate the installation of the insert. CLEARANCE
TO COMBUSTIBLE MATERIAL UNDER THE IN-
SERT IS 1/4”. YOU MUST USE THE LEVELING
LEGS TO RAISE THE INSERTAMINIMUM OF 1/4”
IF THE INSERT IS TO SIT ON COMBUSTIBLE
MATERIAL. The side walls and top structure of the fire-
box may not be altered with the exception of removable
baffles and dampers. The original fireplace may never be
returned to solid fuel in this condition.
5. Combustible facing material may be installed over the
original combustible or non-combustible facing material
on the solid fuel fireplace. The original specified clear-
ances of a factory-built fireplace must be maintained,
with the exception of the hearth. Clearances on a ma-
sonry fireplace must be maintained at 12” from the open-
ing for combustible projections over 1 1/2”. Clearances
for combustible projections under 1 1/2” must be main-
tained at 6” from the opening per NFPA 211. Plan the
surround size accordingly. A surround must be used
withtheinsert. UNDER NOCIRCUMSTANCE CANCOM-
BUSTIBLE MATERIAL BE PLACED BEHIND THE SUR-
ROUND!
6. The insert surround is tested and approved with this gas
insert and may cover existing air circulation vents or grills
on the solid fuel fireplace it is installed into. Should the
surround not cover the entire ventilation grill surface, the
grill should be left open.
NOTE: Decorative trim surrounds have been tested and
approved to cover existing air circulation vents or grills.
WARNING: Only the surround as supplied,
may be used to cover integral grills on the
solid fuel-burning fireplace. No other
components such as shrouds, sheet metal
plates, etc. may be used to seal off vents.
Comment débuter (suite)
ÉVACUATION ET INSTALLATION
1. Les cassettes à gaz Hearth & Home Technologies sont
conçues pour être encastrées dans des cheminées en
matériaux non combustibles, en maçonnerie ou
préfabriquées, à combustible solide, qui ont été installées
conformément aux codes de construction nationaux,
provinciaux et locaux.
2. Les spécifications d’ouverture minimum de la cheminée
sont indiquées sur la Figure 2 de ce manuel d’installation.
Les briques réfractaires peuvent être retirées d’une
cheminée préfabriquée afin d’obtenir l’ouverture minimum
spécifiée pour la cassette à gaz.3. Cette cassette ne
nécessite pas de prolongement de l’âtre. Des matériaux
combustibles peuvent être installés sur le plancher
jusqu’au niveau de la cassette. N’obstruez pas la grille
inférieure de la cassette. Le foyer d’origine ne devra jamais
être réutilisé avec un combustible solide dans cet état.
4. Le plancher métallique du foyer à combustible solide peut
être démonté pour faciliter l’installation de la cassette.
LE DÉGAGEMENT ENTRE LES MATÉRIAUX
COMBUSTIBLES ET LE DESSOUS DE LA CASSETTE
EST DE 6,4 MM (1/4 PO). VOUS DEVEZ UTILISER LES
PIEDS DE NIVELLEMENT POUR ÉLEVER LA
CASSETTE D’AU MOINS 6,3 MM (1/4 PO) SI ELLE DOIT
REPOSER SUR UN MATÉRIAU COMBUSTIBLE. Les
parois latérales et la structure du dessus du foyer ne
doivent pas être modifiées, à l’exception des déflecteurs
etdesregistresdémontables.Lefoyerd’originenedevrajamais
être réutilisé avec un combustible solide dans cet état.
5. Un revêtement combustible peut être posé sur le
revêtement d’origine du foyer à combustion solide, qu’il
soit combustible ou pas. Les dégagements spécifiés à
l’origine doivent être maintenus autour d’un foyer
préfabriqué, à l’exception de l’âtre.Sur une cheminée en
maçonnerie, des dégagements de 30,48 cm (12 po.)
doivent être maintenus entre l’ouverture et les saillies
combustibles de plus de 38 mm (1,5 po.). Des
dégagements de 15,24 cm (6 po.) doivent être maintenus
entre les saillies combustibles de moins de 38 mm (1,5
po.) et l’ouverture, conformément à la norme NFPA 211.
Déterminez les dimensions de l’entourage en
conséquence. Il est nécessaire d’utiliser un entourage
avec la cassette. DES MATÉRIAUX COMBUSTIBLES NE
DOIVENT JAMAIS ÊTRE PLACÉS DERRIÈRE
L’ENTOURAGE!
6. À l’issue des essais auxquels il a été soumis, l’entourage
de cassette est apte à être utilisé avec cette cassette à
gaz. Il peut également couvrir les conduits ou les grilles
decirculationd’air existantsdu foyerà combustible solide
dans lequel celle-ci est installée. Si l’entourage ne couvre
pas toute la surface de la grille de ventilation, la grille doit
rester ouverte.
REMARQUE : À l’issue d’essais auxquels ils ont été
soumis, les entourages décoratifs sont aptes à couvrir
les conduits ou les grilles de circulation d’air existants.
AVERTISSEMENT : Seul l’entourage d’origine
peut être utilisé pour couvrir la surface totale
des grilles du foyer à combustible solide.
Aucun autre élément, tel qu’une enveloppe de
foyer, une tôle, etc., ne doit être utilisé pour
boucher les conduits d’évacuation.

13
!
!
Getting Started (continued) Comment débuter (suite)
!
!
!
!
7. To assure top performance, safety and efficiency, inserts
must be installed with an approved flue liner as per CAN/
CGA B-149 or National Fuel Code ANSI Z223 and these
instructions.
WARNING: THE SOLID FUEL FIREPLACE HAS
BEEN CONVERTED FOR USE WITH GAS ONLY
AND CANNOT BE USED FOR BURNING WOOD OR
SOLID FUELS UNLESS ALL ORIGINAL PARTS
HAVE BEEN REPLACED AND THE FIREPLACE HAS
BEEN REAPPROVED BY THE AUTHORITY HAVING
JURISDICTION.
8. The solid fuel fireplace’s flue damper must be fully locked
in the open position or removed for installation.
9. The chimney must be cleaned and in good working order
and constructed of noncombustible materials.
10.Make sure that all chimney cleanouts fit properly so air
cannot leak into the chimney.
11. Install the insert without the trim surround and make all
gas, venting, and electrical connections.
If the factory built fireplace has no gas access
holes provided, an access hole of 1” diameter
(25mm) or less may be drilled through the
lower sides or bottom of the combustion chamber
in a proper workmanship like manner.
12.Install decorative trim surround. Please refer to instruc-
tions included with the trim surround.
Ensure there are no obstructions to side air
passages of decorative trim once installed
on insert.
7. Afin d’obtenir des performances, une sécurité et une
efficacité optimales, les cassettes doivent être installées
avec un revêtement de conduit approuvé, conformément
aux codes CAN/CGA B-149 ou au code américain Na-
tional Fuel Code ANSI Z223 et à ces instructions.
AVERTISSEMENT : LA CHEMINÉE À COMBUS-
TIBLE SOLIDE A ÉTÉ CONVERTIE POUR ÊTRE
UTLISÉE SEULEMENT AVEC DU GAZ ET NE
PEUT PLUS ÊTRE UTILISÉE POUR BRÛLER DU BOIS
OU D’AUTRES COMBUSTIBLES SOLIDES, À MOINS
QUE TOUTES LES PIÈCES D’ORIGINE NE SOIENT
REMISES EN PLACE ET QUE LA CHEMINÉE N’AIT
ÉTÉ À NOUVEAU APPROUVÉE PAR LES AUTORITÉS
COMPÉTENTES.
8. Le registre du tuyau de la cheminée à combustible solide
doit être verrouillé en position d’ouverture maximale ou
bien démonté pour l’installation.
9. La cheminée doit être nettoyée, en bon état de fonctionne-
ment et composée de matériaux non combustibles.
10.Vérifiez que toutes les portes de ramonage soient bien
ajustées afin que l’air ne puisse pas entrer dans la
cheminée.
11. Installez la cassette sans l’entourage et effectuez tous
les raccords de gaz et d’évacuation, ainsi que tous les
branchements électriques.
Si la cheminée préfabriquée ne comporte
aucun orifice d’arrivée de gaz, un orifice
d’accès de 25 mm de diamètre maximum peut
être percé au bas des parois latérales ou au fond
du foyer, de manière appropriée.
12.Installez l’entourage décoratif. Veuillez consulter les ins-
tructions incluses avec l’entourage.
Une fois l’entourage décoratif installé sur la
cassette, vérifiez que ses conduits d’air
latéraux ne soient pas obstrués.

14
Getting Started (continued)
When planning a fireplace insert installation, it’s necessary
to determine:
•The vent system configuration to be used.
•Gas supply piping.
•Whether optional accessories—devices such as a wall
switch, or remote control—are desired.
Figure 1. Diagram (All models)
Avant de commencer l’installation de la cassette de cheminée,
il est nécessaire de déterminer :
•La configuration du système d’évacuation qui sera utilisée.
•La tuyauterie d’alimentation en gaz.
•Si vous désirez installer des accessoires facultatifs
(dispositifs tels qu’un interrupteur mural ou une commande
à distance).
Figure 1. Schéma
Comment débuter (suite)
6-1/16
153.8[ ]
2-19/32
65.9[ ]
I
H
G
5-5/32
130.7[ ]
C
B
2-5/32 54.9[ ]
2-5/16 58.4[ ]
8-29/32 226.5[ ]
14-11/16
372.9[ ]
2-1/2 63.5[ ]
13-23/32
348.3[ ]
5-9/32
134.5[ ]
F
E
D
A
REF8-7/16
214.5[ ]
ELECTRICAL
ACCESS
GAS INLET
4-7/16
112.4[ ]
MODEL DIMENSIONS
Location Grand-XT Supreme-XT
Inches Milimeters Inches Milimeters
A33-1/32 839 29-1/32 737.1
B24-1/4 616 20-5/32 512.3
C12-1/8 308 10-3/32 256
D36-7/8 937 32-5/16 820.8
E32 813 27-25/32 705.8
F14-3/4 375 12-7/16 316.1
G27 685.8 22-23/32 577
H22-3/4 578 20-1/4 514.3
I23-11/16 602 21-5/32 537.2
Dimensions in brackets
are milimeters. Les dimensions entre
crochets sont exprimées
en millimètres.

15
Getting Started (continued)
Figure 2. Insert Diagram Figure 2. Schéma de la cassette
Comment débuter (suite)
GAS ACCESS /
ACCÈS DU CONDUIT
À GAZ
SURROUND /
ENTOURAGE
DOOR / PORTE
GLASS
ASSEMBLY /
PORTE EN
VERRE
LOWER GRILLE /
GRILLAGE INFERIEUR
GAS CONTROL VALVE /
VALVE DE COMMANDE DE GAZ
RATING PLATE /
PLAQUE DE CARACTERISTIQUES
ELECTRICAL JUNCTION
BOX ACCESS /
ACCÈS DE BOÎTE DE
JONCTION ÉLECTRIQUE
INLET AIR STARTING COLLAR /
COLLIER DE DEPART
D’ADMISSION D’AIR
EXHAUST STARTING
COLLAR /
COLLIER DE DEPART
D’ECHAPPEMENT
LOW VOLTAGE
WIRES /
FILS DE BASSE
TENSION
ON/OFF
SWITCH /
INTERRUPTEUR
MARCHE/ARRET
MINIMUM APPLIANCE SIZE / DIMENSIONS MINIMUM DE L'APPAREIL
Location Grand-XT Supreme-XT
Inches Milimeters Inches Milimeters
A Front Width / Largeur Avant 33-1/4 845 29-1/4 743
B Rear Width / Largeur Arriere 24-1/4 616 20-1/4 515
C Depth / Profondeur 13-5/8 346 13-5/8 346
* Height / Hauter 22-3/4 578 20-1/4 515
* NOTE: If exhaust collar on insert and fireplace damper do not line up, add 4 inches (102mm) to minimum fireplace
height for bends in vent pipe. / Remarque : Si le collet d’évacuation de la cassette et le registre de la cheminée ne
s’alignent pas, ajoutez102 mm à la hauteur minimale de la cheminée pour les coudes du conduit d’évacuation.
TOP VIEW
(VUE DU DESSUS)
C
A
B

16
3
Installing the Insert
Step 1
Installing the Vent System
Vent System Installation Precautions
Before starting installation of vent kits, the installer should
read these instructions and the Vent Kit Instructions to
ensure that a proper vent installation is completed. Consult
your local Building Codes before beginning the Installation.
WARNING: THIS GAS INSERT AND VENT
ASSEMBLYMUST BE VENTED DIRECTLYTO
THE OUTSIDE AND MUST NEVER BE ATTACHED TO
ACHIMNEY SERVING ASEPARATE SOLID FUEL
BURNING APPLIANCE. EACH GAS APPLIANCE
MUST USE ASEPARATE VENT SYSTEM. COMMON
VENT SYSTEMS ARE PROHIBITED.
Vent System Approvals
Table 1 and Figure 3 through 6 shows the vent termination
caps and systems approved for use with these models.
Approved vent system terminations are labeled for
identification. 3-inch diameter listed flexible aluminum or
stainless steel gas vent is used for both the incoming
combustion air and exhaust vent pipes. NO OTHER
VENTING SYSTEMS OR COMPONENTS MAYBE USED.
Detailed installation instructions are included with each vent
termination kit and should be used in conjunction with this
manual.
Horizontal Venting
The vent system on this model CANNOT be terminated
horizontally.
Vertical Venting
The vent pipesMUST be connected to the proper collars on
the unit AND the exhaust vent pipe MUST be connected to
the termination cap or the unit will not operate. The
combustion air vent pipe CAN be connected to the
termination cap or it can terminate inside the chimney. The
bottom opening of the chimney must be sealed around the
vent pipes if the combustion air vent is NOT connected to
the termination cap. Use unfaced fiberglass insulation to
seal around the vent pipes. The insulation may give off an
odor during the first hour of operation. See Figures 4, 5 and 6.
NOTE: The minimum vertical rise (exhaust vent) is 14 feet
and the maximum vertical rise is 50 feet. These dimensions
are measured from the starting collars of the unit to the end
of the last section of vent pipe. See dimension V in Figure 4.
Installation de la cassette
Étape 1
Installation du système d’évacuation
Précautions d’installation du système d’évacuation
Avant de commencer à installer les modules d’évacuation,
l’installateur doit lire ces instructions et celles des modules
d’évacuation afin d’obtenir une installation correcte.
Consultez les codes de construction de votre région avant
de commencer l’installation.
AVERTISSEMENT : CETTE CASSETTE À GAZ ET
CE SYSTÈME D’ÉVACUATION DOIVENT ÉVA-
CUER LES GAZ DE COMBUSTION DIRECTEMENT À
L’EXTÉRIEUR ET NE DOIVENT JAMAIS ÊTRE RAC-
CORDÉS À UNE CHEMINÉE DESSERVANT UN AU-
TRE APPAREILÀ COMBUSTIBLE SOLIDE. CHAQUE
APPAREIL À GAZ DOIT UTILISER UN SYSTÈME D’É-
VACUATION DISTINCT. L’UTILISATION DE SYSTÈ-
MES D’ÉVACUATION EN COMMUN EST INTERDITE.
Homologation du système d’évacuation
Le Tableau 1 et les Figures 3 à 6 représentent les capuchons
et les systèmes d’évacuation homologués pour utilisation
avec ces modèles. Les terminaisons de système
d’évacuation homologuées portent une étiquette
d’identification. Des conduits flexibles homologués de 76 mm
de diamètre, en aluminium ou en acier inoxydable, servent
à l’aspiration de l’air de combustion et à l’évacuation des
gaz de combustion. AUCUN AUTRE SYSTÈME OU
ÉLÉMENT D’ÉVACUATION NE PEUT ÊTRE UTILISÉ. Des
instructions d’installation détaillées sont incluses avec
chaque module de terminaison de système d’évacuation et
doivent être utilisées en conjonction avec ce manuel.
Évacuation horizontale
Le système d’évacuation de ce modèle NE PEUT PAS
comporter de terminaison horizontale.
Évacuation verticale
Les conduits DOIVENT être raccordés aux collets corres-
pondants de l’appareil ET le conduit d’évacuation DOIT être
raccordé au capuchon pour que l’appareil puisse fonctionner.
Le conduit d’air de combustion PEUT être raccordé au
capuchon ou aboutir à l’intérieur de la cheminée. L’ouverture
inférieure de la cheminée doit être jointe hermétiquement
aux conduits si le conduit d’air de combustion n’est PAS
raccordé au capuchon. Utilisez l'isolant de fibre de verre
sans revêtement pour assurer l'étanchéité des conduits
d'évacuation. L'isolant peut dégager une odeur pendant la
première heure de fonctionnement du foyer. Voir Figures 4,
5 et 6.
REMARQUE : La longueur verticale (conduit d’évacuation)
doit être comprise entre 4,3 mètres et 15,2 mètres. Cette
dimension est mesurée entre les collets de raccord de
l’appareil et l’extrémité de la dernière section de conduit
d’évacuation. Voir la dimension V sur la Figure 4.
!
!

17
Installing the Insert (continued)
NOTE: The damper of the masonry chimney may need to be
removed to allow installation of the flexible-vent pipe.
WARNING: THE SOLID FUEL FIRE-
PLACE HAS BEEN CONVERTED FOR
USEWITHGASONLYANDCANNOTBEUSED
FOR BURNING WOOD OR SOLID FUELS UN-
LESS ALL ORIGINAL PARTS HAVE BEEN RE-
PLACED AND THE FIREPLACE HAS BEEN
REAPPROVED BY THE AUTHORITY HAVING
JURISDICTION.
NOTE: The above label, located in the instruction package,
must be affixed to the lower back wall of the existing fireplace
prior to installation of the insert.
For zero clearance, factory built woodburning fireplaces, the
use of kit LINK-ZC-ADP and LINK-ZC-ADPB, in place of the
standard square flashing, will allow you to mount the adaptor
and cap on metal pipe.
Connecting the Vent Pipe
Install the 3-inch flexible vent pipes down through the chimney.
Remove the starting collar bracket from the top of the unit. See
figure 5. Attach and secure the bottom ends of the flex pipes to
the starting collar bracket with 3 sheetmetal screws on each
collar. Slide the gas insert into place, and position any excess
flex vent pipe back up into the chimney. Re-attach the collar
bracket to the unit with one sheetmetal screw through
the front of the unit.

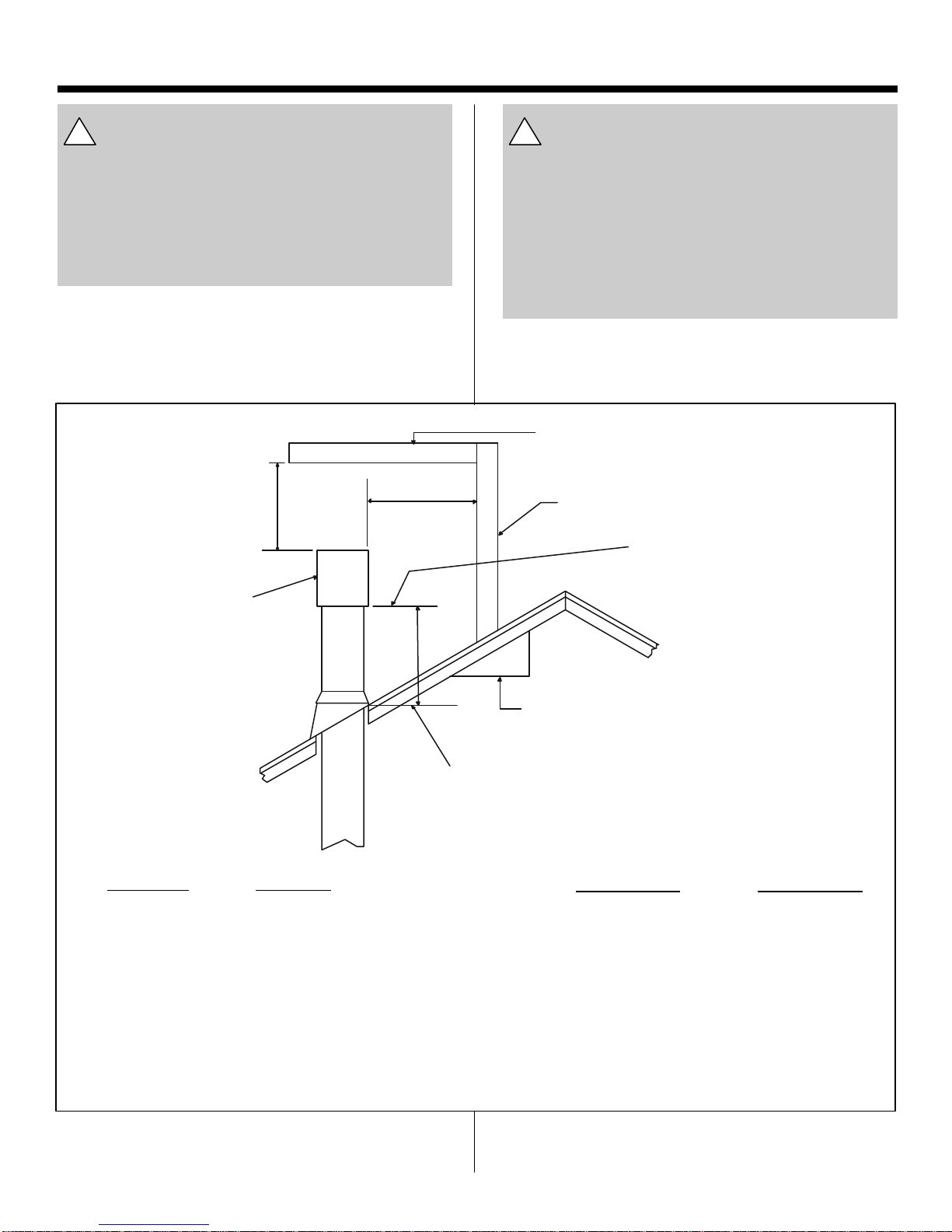

Attach the pipe-to-cap adaptor to the termination cap and
the top of the flexible vent pipe and set the cap in place at
the top of the chimney. See Figures 4, 5 and 6.
CAUTION: TO AVOID DOWNDRAFTS AND/OR COLD AIR
PROBLEMS, IT IS RECOMMENDED TO SEAL OFF THE
AREA BETWEEN THE TERMINATION CAPAND THE TOP
OF THE SOLID-FUEL CHIMNEY OPENING INTO WHICH
THE VENT CAP HAS BEEN INSTALLED.
WHEN USING THE LINK-DV4-30 VENT SYSTEM, IT IS
REQUIRED TO SEAL AROUND THE FLEXIBLE VENT
PIPES IN THE DAMPER AREA. SEE FIGURE 4. USE
FIBERGLASS INSULATION OR OTHER SUITABLE NON-
COMBUSTIBLE MATERIAL.
VENT SYSTEM APPROVALS
LINK-DV30, LINK-DV30B,
LINK-DV4-30, LINK-DV4-30B
TABLE 1
Installation de la cassette (suite)
REMARQUE : Il sera peut-être nécessaire de démonter le
registre de la cheminée en maçonnerie pour permettre
l’installation du conduit flexible.
AVERTISSEMENT : LA CHEMINÉE À COMBUS-
TIBLE SOLIDE A ÉTÉ CONVERTIE POUR ÊTRE
UTLISÉE SEULEMENT AVEC DU GAZ ET NE PEUT
PLUS ÊTRE UTILISÉE POUR BRÛLER DU BOIS OU
D’AUTRES COMBUSTIBLES SOLIDES, À MOINS
QUE TOUTES LES PIÈCES D’ORIGINE NE SOIENT
REMISES EN PLACE ET QUE LA CHEMINÉE N’AIT
ÉTÉ À NOUVEAU APPROUVÉE PAR LES AUTORITÉS
COMPÉTENTES.
REMARQUE : L’étiquette ci-dessus, fournie avec le guide
d’utilisation, doit être apposée sur la paroi arrière inférieure du
foyer existant avant l’installation de la cassette.
Sur les cheminées à bois préfabriquées sans dégagement,
l’utilisation du module LINK-ZC-ADP et LINK-ZC-ADPB, au
lieu du solin carré standard, vous permettra de monter le
raccord et le capuchon sur un conduit métallique.
Raccord du conduit d’air
Faites passer les conduits flexibles de 76 mm dans la cheminée.
Retirez le support de collet de raccord du dessus de l’appareil.
Consultez la Figure 5. Fixez l’extrémité inférieure des conduits
flexibles au support de collet de raccord à l’aide de 3 vis à tôle
surchaquecollet.Insérezlacassetteetrenfonceztoutelongueur
excessive de conduit flexible dans la cheminée. Re-fixez le
support de collet sur la façade de l’appareil à l’aide d’une
vis à tôle.
Fixez le raccord conduit/capuchon sur le capuchon et le
haut du conduit flexible, puis mettez le capuchon en place
en haut de la cheminée. Consultez les Figures 4, 5 et 6.
ATTENTION : POUR ÉVITER LES PROBLÈMES DE
REFOULEMENT ET/OU DE COURANTS D’AIR FROID, IL
EST RECOMMANDÉ DE BOUCHER HERMÉTIQUEMENT
L’ESPACE ENTRE LE CAPUCHON ET LE HAUT DE
L’OUVERTURE DE LA CHEMINÉE À COMBUSTIBLE
SOLIDE SUR LAQUELLE LE CAPUCHON A ÉTÉ
INSTALLÉ.
AVEC LE SYSTÈME D’ÉVACUATION LINK-DV4-30, IL EST
OBLIGATOIRE DE BOUCHER HERMÉTIQUEMENT LES
JOINTS DES CONDUITS FLEXIBLES AUTOUR DU
REGISTRE. CONSULTEZ LA FIGURE 4. UTILISEZ DE
L’ISOLANT DE FIBRE DE VERRE OU UN AUTRE
MATÉRIAU NON COMBUSTIBLE ADAPTÉ.
HOMOLOGATION DU SYSTÈME D’ÉVACUATION
LINK-DV30, LINK-DV30B,
LINK-DV4-30, LINK-DV4-30B
TABLEAU 1
!
!

18
Installing the Insert (continued)
Figure 3. Minimum height from roof to lowest
discharge opening
ROOF PITCH H (MIN.) FT.
Flat to 6/12 1.0
6/12 to 7/12 1.25
Over 7/12 to 8/12 1.5
Over 8/12 to 9/12 2.0
Over 9/12 to 10/12 2.5
Over 10/12 to 11/12 3.25
Over 11/12 to 12/12 4.0
Over 12/12 to 14/12 5.0
Over 14/12 to 16/12 6.0
Over 16/12 to 18/12 7.0
Over 18/12 to 20/12 7.5
Over 20/12 to 21/12 8.0
!
WARNING: MAJOR U.S. BUILDING CODES
SPECIFY MINIMUM CHIMNEY AND/OR VENT
HEIGHT ABOVE THE ROOF TOP. THESE
MINIMUM HEIGHTS ARE NECESSARY IN THE
INTEREST OF SAFETY. SEE THE FOLLOWING
DIAGRAM FOR MINIMUM HEIGHTS, PROVIDED
THE TERMINATION CAP IS AT LEAST 2-FEET
FROM AVERTICAL WALL AND 2 FEET BELOW
AHORIZONTAL OVERHANG.
Note: This also pertains to vertical vent systems installed
on the outside of the building.
PENTE DU TOIT H (MINI.) EN CM
De plat à 6/12 30
De 6/12 à 7/12 38
De 7/12 à 8/12 46
De 8/12 à 9/12 61
De 9/12 à 10/12 76
De 10/12 à 11/12 99
De 11/12 à 12/12 122
De 12/12 à 14/12 152
De 14/12 à 16/12 183
De 16/12 à 18/12 213
De 18/12 à 20/12 229
De 20/12 à 21/12 244
Installation de la cassette (suite)
!
AVERTISSEMENT : LES PRINCIPAUX CODES DE
CONSTRUCTION AMÉRICAINS DÉFINISSENT LA
HAUTEUR MINIMALE DE LA CHEMINÉE ET/OU
DU CONDUIT D’ÉVACUATION AU-DESSUS DU
TOIT. CES HAUTEURS MINIMALES SONT
NÉCESSAIRES POUR DES RAISONS DE
SÉCURITÉ. CONSULTEZ LE SCHÉMASUIVANT
POUR CONNAÎTRE LES HAUTEURS MINIMALES
À RESPECTER LORSQUE LE CAPUCHON EST
ÉLOIGNÉ D’AU MOINS 61 CM D’UN MUR
VERTICAL ET AU-DESSOUS D’UN SURPLOMB.
Remarque : Ces restrictions s’appliquent également aux
systèmes d’évacuation verticale installés à l’extérieur de
l’édifice.
Figure 3. Hauteur minimum entre le toit et
l’ouverture d’évacuation la plus
basse
HORIZONTALOVERHANG
(SURPLOMB)
VERTICAL WALL
(MUR VERTICAL)
TERMINATION CAP
(CAPUCHON)
12
X
ROOF PITCH IS X/ 12
(LA PENTE DU TOIT EST DE X/12)
LOWEST
DISCHARGE
OPENING
(L’OUVERTURE
D’ÉVACUATIONLA
PLUSBASSE)
H (MINI.) - MINIMUM HEIGHT FROM ROOF
TO LOWEST DISCHARGE OPENING
(H (MINI) - HAUTEUR MINIMUM ENTRE LE TOIT
ET L’OUVERTURE D’ÉVACUATION LA PLUS BASSE)
2 FT
(61cm)
MINI.
2 FT (61cm)
MINI.

19
Installing the Insert (continued)
WARNING: THE EXHAUST PIPE MUST ONLYBE
CONNECTED TO THE EXHAUST STARTING
COLLAR OF THE UNIT AND THE CENTER COLLAR
OF THE TERMINATION CAP.
THE INLET AIR PIPE MUST ONLYBE CONNECTED
TO THE INLET AIR COLLAR OF THE UNIT AND EI-
THER ATTACHED TO THE INLET AIR COLLAR OF THE
TERMINATIONCAP ORTERMINATED IN THE CHIMNEY.
Figure 4. Figure 4.
Installation de la cassette (suite)
AVERTISSEMENT : LE CONDUIT D’ÉVACUA-
TION DOIT ÊTRE RACCORDÉ SEULEMENT AU
COLLET DE RACCORD DU SYSTÈME D’ÉVACUATION
DE L’APPAREIL ET AU COLLET CENTRAL DU
CAPUCHON.
LE CONDUIT D’ADMISSION D’AIR DOIT ÊTRE
RACCORDÉ SEULEMENT AU COLLET CORRESPON-
DANT DE L’APPAREIL ET SOIT ÊTRE ATTACHÉ AU
COLLET CORRESPONDANT DU CAPUCHON, SOIT
DÉBOUCHER DANS LA CHEMINÉE.
!
!
EXHAUST VENT PIPE
/CONDUIT D’EVACUATION
TERMINATION CAP
/CAPUCHON
ADAPTOR
/RACCORD
INSULATION SEAL
/ CACHET D'ISOLATION
INLET VENT AIR PIPE
/CONDUIT D’ADMISSION D’AIR
V = 14 FT. / 4,2m MINIMUM
50 FT. / 15m MAXIMUM

20
Installing the Insert (continued)
Figure 5
Figure 6
Installation de la cassette (suite)
EXHAUST STARTING COLLAR
(COLLET DE RACCORD DU
CONDUIT D’ÉVACUATION)
INLET AIR STARTING COLLAR
(COLLET DE RACCORD DU
CONDUIT D’ADMISSION D’AIR)
TERMINATION CAP
(CAPUCHON)
ADAPTOR
(RACCORD)
EXHAUST COLLAR
(COLLET D’EVACUATION)
INLET AIR
COLLAR
(COLLET
D’ADMISSION D’AIR)
STARTING COLLAR BRACKET
(COLLET DE RACCORD DU
CONDUIT CROCHET)
EXHAUST STARTING COLLAR
(COLLET DE RACCORD DU
CONDUIT D’ÉVACUATION)
INLET AIR STARTING COLLAR
(COLLET DE RACCORD DU
CONDUIT D’ADMISSION D’AIR)
STARTING COLLAR BRACKET
(COLLET DE RACCORD DU
CONDUIT CROCHET)
