Heath Zenith Wireless Chime TR-0095-RX User manual

© 2007 HeathCo LLC 598-1171-03
This package includes (Style of push button and chime may vary from illustration):
• Wireless chime cover • Wireless chime base
• Wireless push button w/battery • Hardware pack
You'll need to buy 2 “C” alkaline batteries for the chime. In typical use, alkaline
batteries will last up to one year.
Wireless Chime
TR-0095-RX
TYPE
C
Battery Cover
Battery Cover
Catch

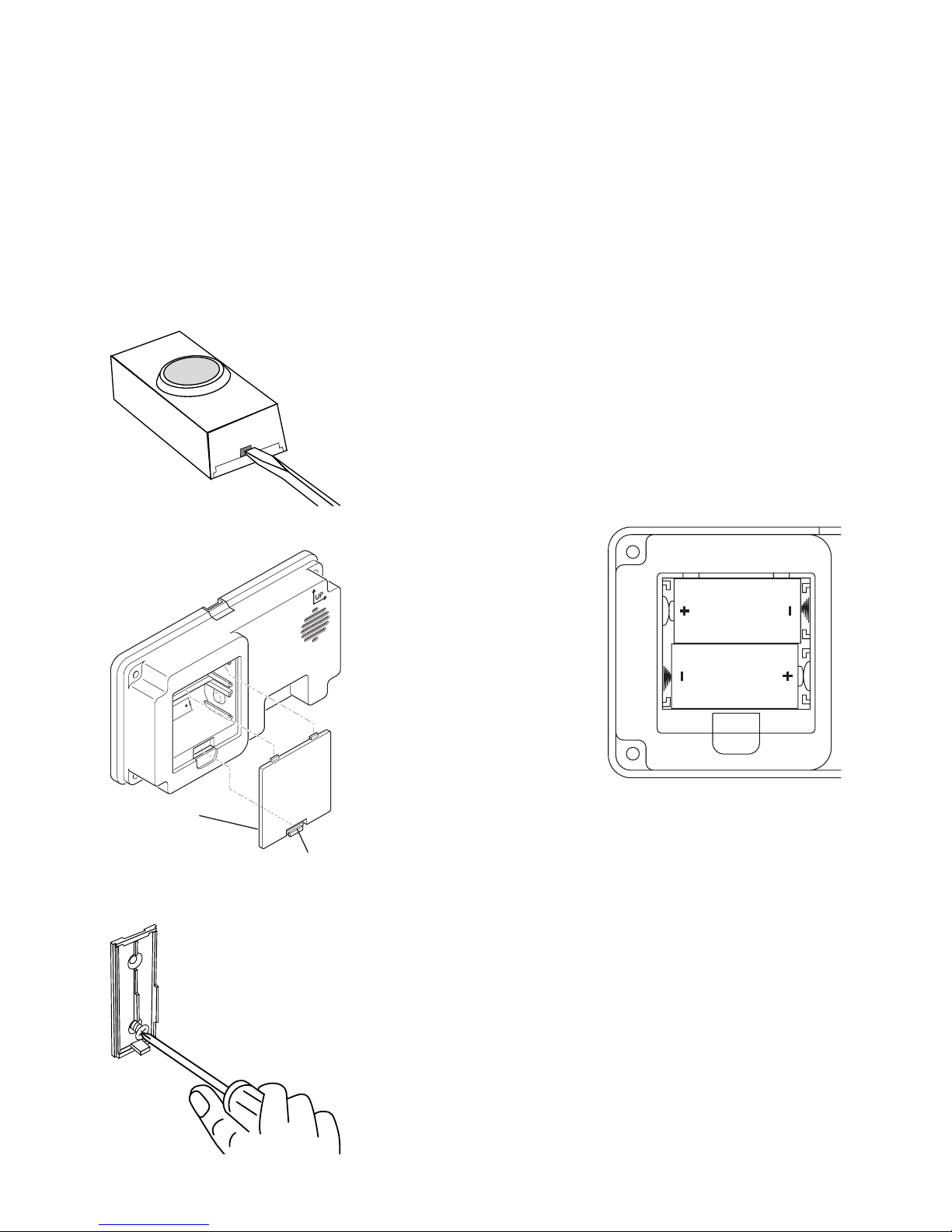

1. Install alkaline type A23 12 volt push button battery.
Remove back of case by pushing in tab on bottom with
a small screwdriver. Make sure battery is oriented
properly (see page 3).
2. Remove chime cover (see page 4).
3. Install 2 alkaline “C” batteries. Press in catch on
bottom of battery cover and lift to remove. Make sure
batteries are oriented properly.
TYPE
C
TYPE
C
1 2 3 4 5 6 7 8
4. Test range. Temporarily position chime and push but-
ton where you want them mounted. Press push button
to verify chime and push button work properly. If chime
does not sound, see Troubleshooting.
5. Mount push button. Use either screws or double sided
tape to mount push button.
• To mount with screws, remove back of case by
pushing in tab on bottom with a small screwdriver.
Attach back of case to door jamb or wall. Snap front
of push button on.
• When attaching push button using double sided tape,
make sure the surface of the door jamb or wall is
clean.

-2- 598-1171-03
TR-0095-RX
TYPE
C

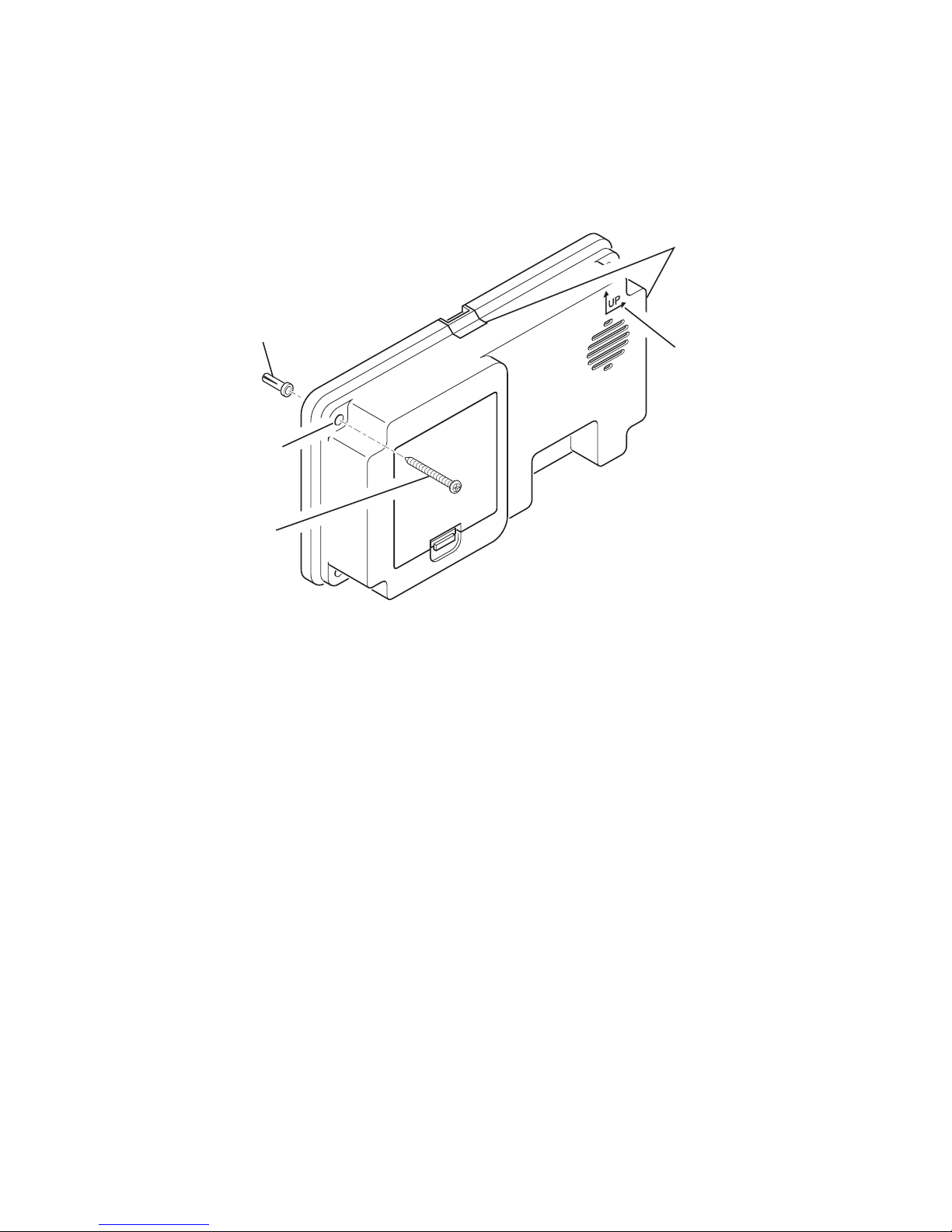

6. Mount chime. Mount door chime in a central location so it can be heard through-
out the home.
• See actual unit for orientation of base.
• Always use mounting wall anchors.
• Use all mounting holes located at four corners of base.
CODE AND TUNE SETTINGS
Code Settings
Note: Most installations will not require you to change any jumpers on your
chime and push button.
The push button and chime communicate by using a code that can be changed by
removing and/or adding jumpers on both the push button and chime.The code is factory
set; however, there are 128 selectable codes that allow you to expand your system and
prevent outside interference. Other wireless products may cause interference and the
system may not function properly. Follow the instructions below for setting a new code.
1. Open the cases and locate the jumpers on both the push button and chime (See
illustration on page 3).
2. The push button and chime both have eight different jumper locations. The jumper
positions 1 through 7 are used for setting the code.
3. To change the code, add and/or remove jumpers as needed. It is recommended to
only change one jumper at a time and then check to see if system is functioning
properly.
Note: Jumpers in positions 1 through 7 must be exactly the same for both the
push button and chime for this system to function.
Screw
Mounting
Orientation
Marking
Cover Pins
Mounting Hole
Wall Anchor
(If Needed)

-3-
598-1171-03
Tune Settings
Your wireless chime has different selectable tunes: Ding (one note), Ding-Dong (two
note), or Westminster (eight note) (Available on selected chimes). The factory setting
is for the Ding-Dong tune (or Westminster, when available). This tune can be changed
by following the instructions below.
• Ding (one note tune)
Push Button: Add a jumper to location 8.
• Ding-Dong (two note tune)
Push Button: Remove jumper from location 8.
Chime: Remove jumper from location 8.
• Westminster (Eight note tune) (Available on selected chimes)
Push Button: Remove jumper from location 8.
Chime: Add a jumper to location 8.
Note: All models have both front and back door tune capabilities. We recommend the
back door use the Ding tune and the front door use the Ding-Dong tune (or West-
minster tune, available on selected chimes). Models that include two push buttons
will come factory set for front and back doors. Decals on the rear of the push button
will indicate its setting.
TYPE
C
TYPE
C
1 2 3 4 5 6 7 8
1 2 3 4 56 7 8

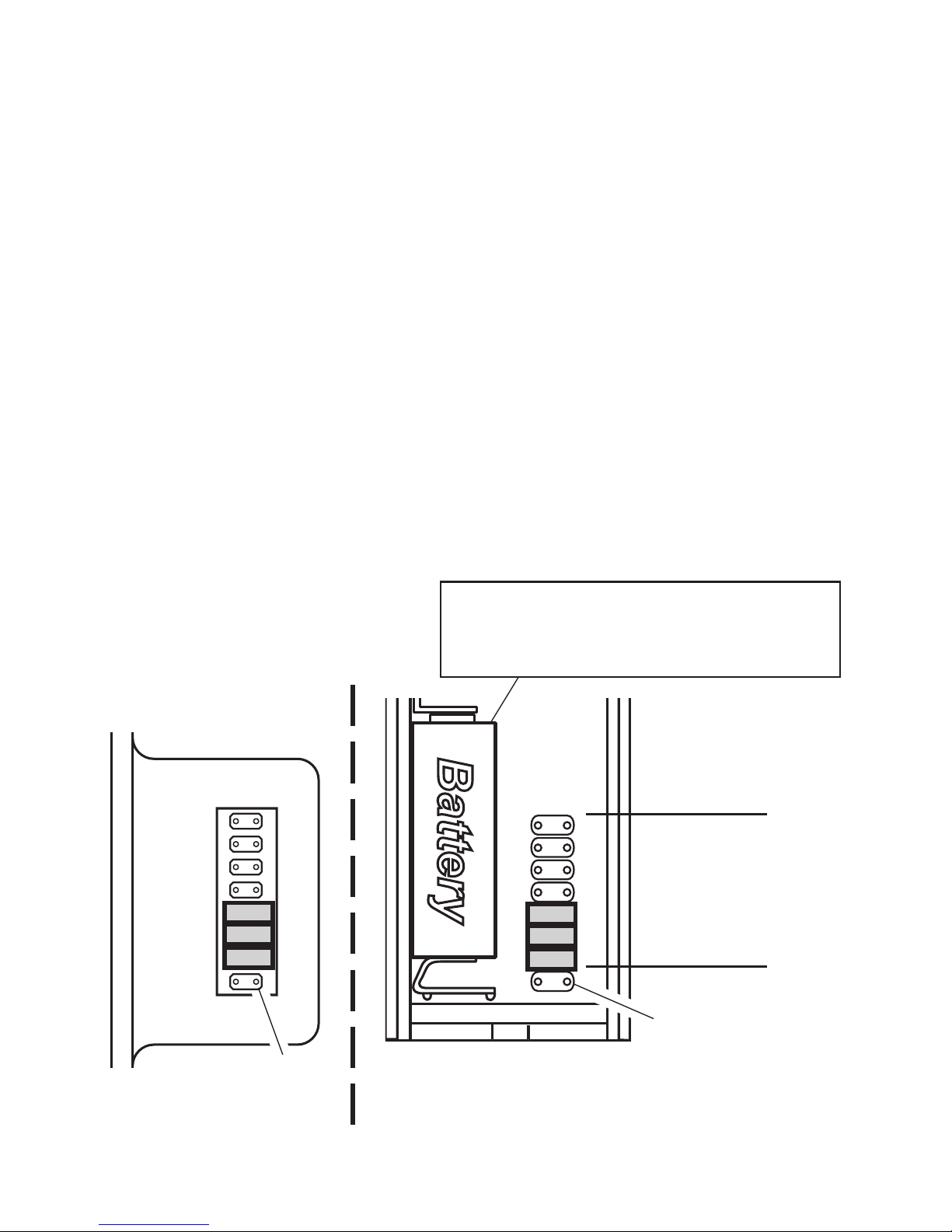

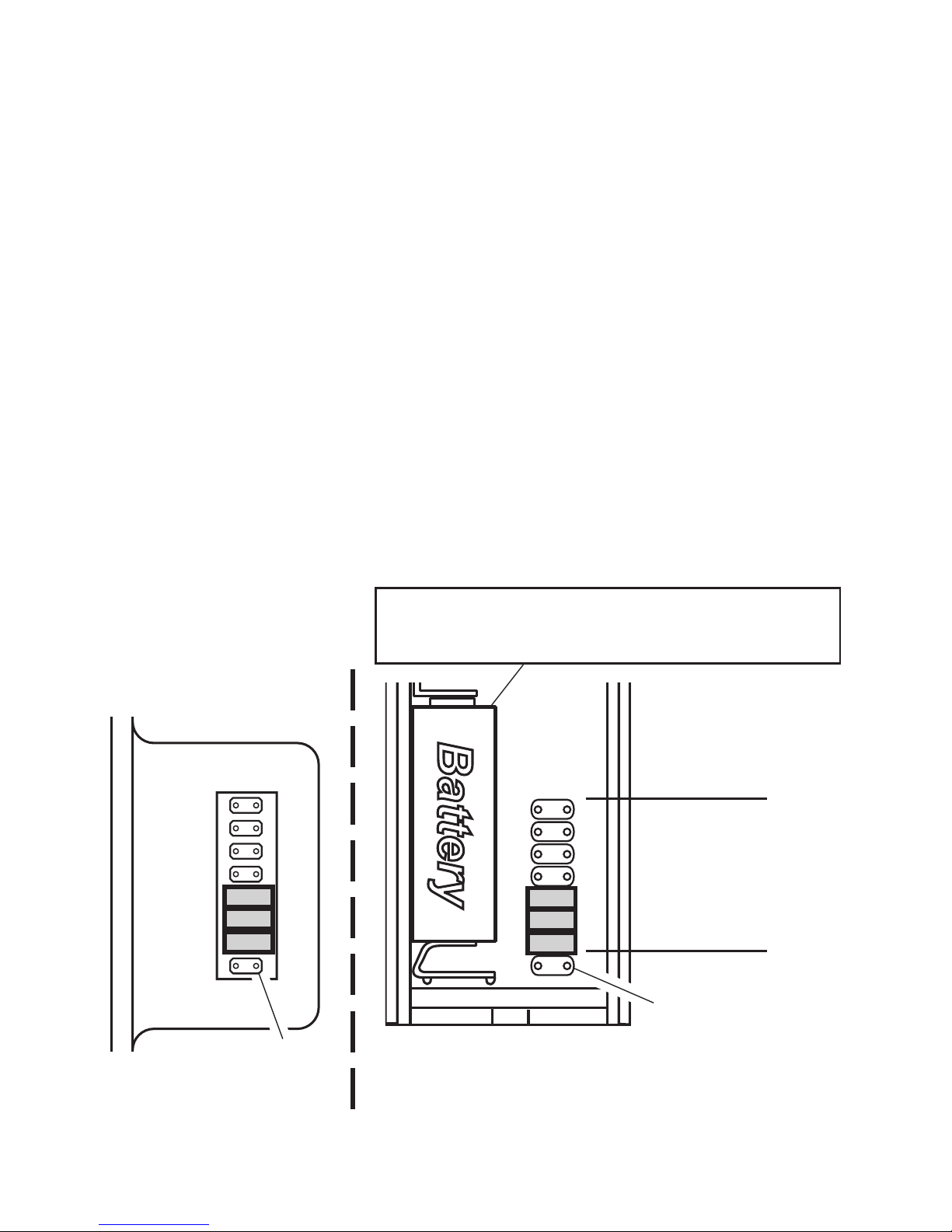

Push Button Battery Replacement
Install an alkaline type A23 12 Volt battery. See diagram
inside push button for correct orientation of batteries.
* Code Settings 1-7
Must Match Both Push
Button and Chime
Inside Push Button
Inside Chime
Tune Setting
(Not used on
all models)
Tune Setting
Note: Some models might require the use of
tweezers to remove and replace the jumpers.

-4- 598-1171-03
TR-0095-RX
TYPE
C
TR-0095-RX
TYPE
C
TROUBLESHOOTING
Chime does not sound:
• Make sure push button and chime codes are the same (See pages 2 and 3).
• Check orientation of push button battery (See page 3).
• Check charge of push button and chime batteries, replace if necessary.
Batteries seem OK, but the chime does not work when installed:
• Do not mount chime or push button on metal or near metal studs. This reduces the
transmitter range. Use 1/4" to 1/2" (6 to 13 mm) wood shims to move chime or push
button off metal surface.
• Concrete floors may reduce range. Move chime away from floor.
• Try locating chime closer to push button.
The range of the wireless chime can vary with location, temperature and battery
condition.
Snap-On
Cover
Mounted
Chime Base
Figure A Figure B
Cover Pin
Chime
Base

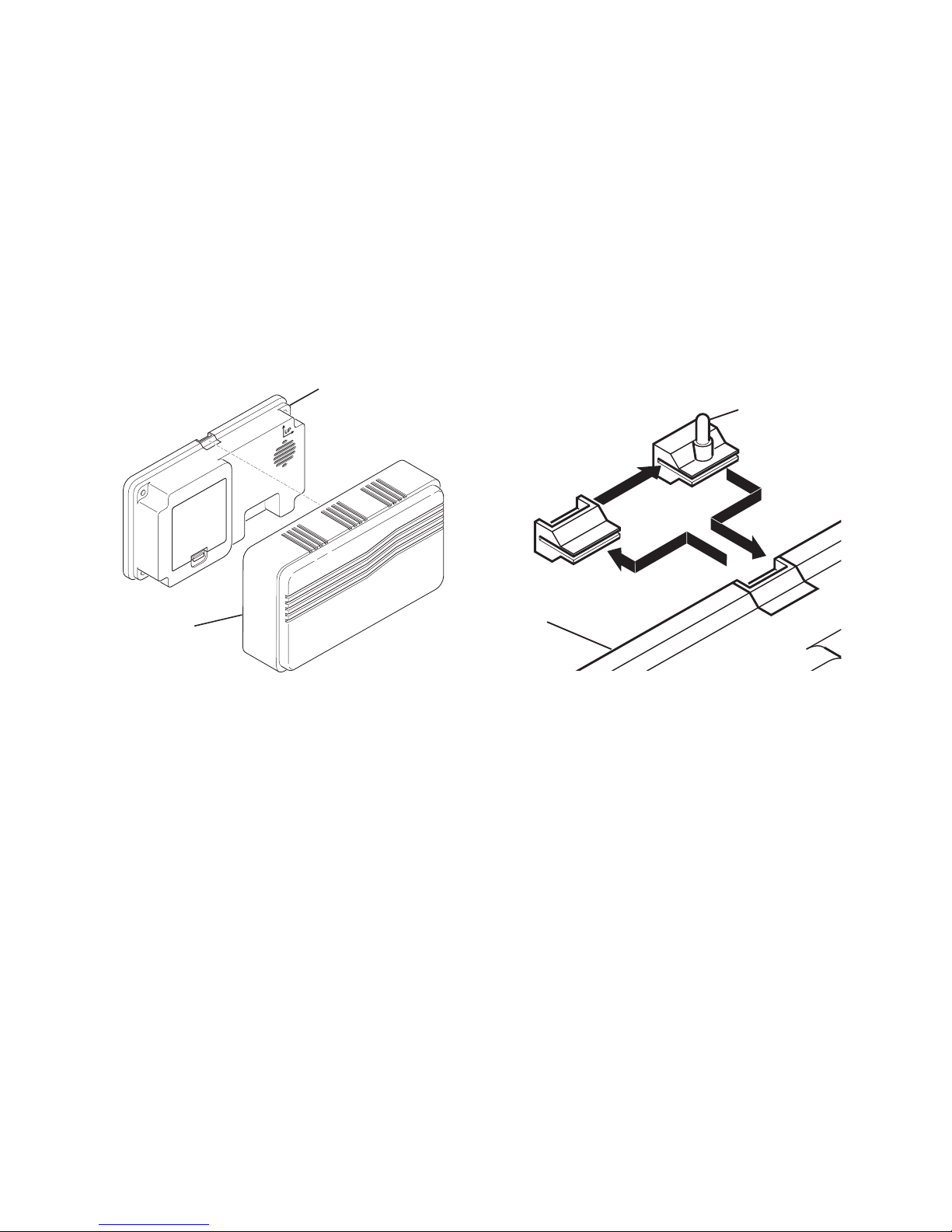

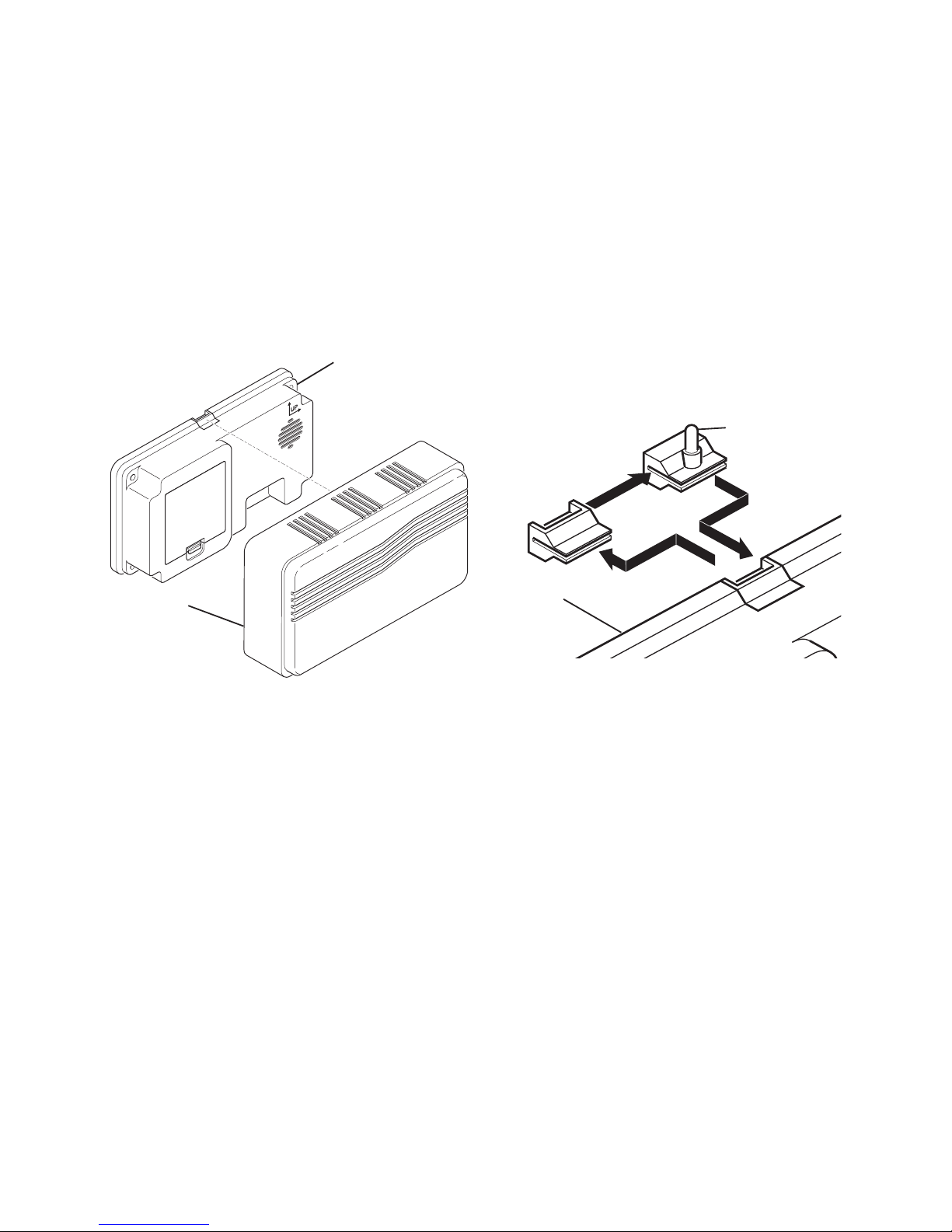

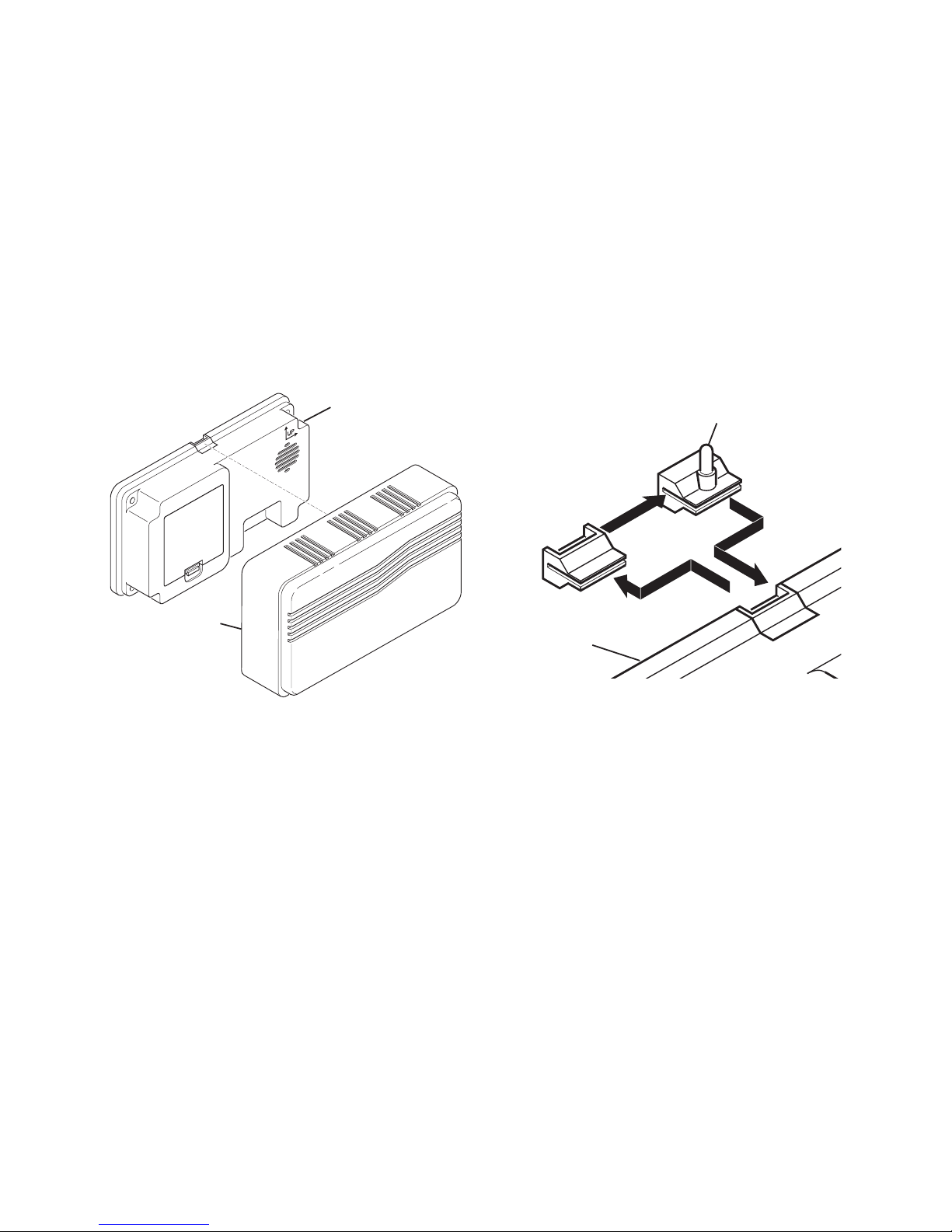

ATTACHING CHIME COVERS
Snap-On Cover: Apply pressure to the cover until it snaps into place (see Figure A).To
remove, firmly grasp cover and pull to remove from base.
Hanging Cover: Before mounting chime base to wall, slide the cover pin that will be on
top of the mounted base out of the base. Turn it over so the pin is protruding above the
base. Slide the cover pin into base (see Figure B). Hang cover on cover pin.
Note: Cover pins are located on two sides of the chime base for use with hanging covers.
When chime base is mounted according to mounting orientation marking, use the cover
pin located on the top of the chime base for hanging the cover.

-5-
598-1171-03
REGULATORY INFORMATION
This device complies with Part 15 of the FCC Rules and RSS-210 of Industry Canada.
Operation is subject to the following two conditions: (1) this device may not cause harm-
ful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation.
The user is cautioned that changes or modifications not expressly approved by the
party responsible for regulatory compliance could void the user’s authority to operate
the equipment.
TECHNICAL SERVICE
Please call 1-800-858-8501 (English speaking only)
for assistance before returning product to store.
If you experience a problem, follow this guide.You may also want to visit our Web site at:
www.hzsupport.com. If the problem persists, call* for assistance at 1-800-858-8501,
7:30 AM to 4:30 PM CST (M-F).You may also write* to:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service
* If contacting Technical Service, please have the following information available: Model
Number, Date of Purchase, and Place of Purchase.
No Service Parts Available for this Product

-6- 598-1171-03
ONE YEAR LIMITED WARRANTY
This is a “Limited Warranty” which gives you specific legal rights.You may also
have other rights which vary from state to state or province to province.
For a period of one year from the date of purchase, any malfunction caused by
factory defective parts or workmanship will be corrected at no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse
or negligence, light bulbs, batteries, and other expendable items are not covered
by this warranty. Unauthorized service or modification of the product or of any
furnished component will void this warranty in its entirety. This warranty does
not include reimbursement for inconvenience, installation, setup time, loss of
use, unauthorized service, or return shipping charges.
This warranty covers only HeathCo LLC assembled products and is not
extended to other equipment and components that a customer uses in con-
junction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES,
EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY, REPRESENTATION
OR CONDITION OF MERCHANT ABILITY OR THAT THE PRODUCTS ARE
FIT FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN
LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL
DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUS-
TOMER AND THERE SHALL BE NO LIABILITY ON THE PART OF HEATHCO
LLC FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL
DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS
OR PROFITS, WHETHER OR NOT FORESEEABLE.Some states or provinces
do not allow the exclusion or limitation of incidental or consequential damages,
so the above limitation or exclusion may not apply to you. Please keep your
dated sales receipt, it is required for all warranty requests.
HeathCo LLC reserves the right to discontinue and to change specifications at any
time without notice without incurring any obligation to incorporate new features in
previously sold products.

-7-
598-1171-03
Este paquete tiene (El estilo del pulsador y de la campana puede variar de la ilus-
tración):
• Tapa de la campana inalámbrica • Base de la campana inalámbrica
• Pulsador inalámbrico con batería • Paquete de ferretería
Usted deberá comprar 2 pilas alcalinas “C” para la campana. Bajo uso normal, las
pilas alcalinas durarán 1 año.
Campana Inalámbrica
1. Instalar pila alcalina de botón tipo A23 de 12 vol-
tios. Extraer la parte posterior de la caja presionando
la aleta en el botón con un destornillador pequeño.
Asegurarse que la pila esté orientada correctamente
(ver la página 9).
2. Quite la tapa de la campana (vea la página 10).
3. Coloque las 2 pilas alcalinas“C”. Presione el retén en
la parte inferior de la tapa de la batería y levántela para
quitarla. Asegúrese de
que estén correctamen-
te colocadas.
TR-0095-RX
TYPE
C
Tapa de la
batería
Retén de la tapa de la batería
TYPE
C
TYPE
C
1 2 3 4 5 6 7 8
© 2007 HeathCo LLC 598-1171-03 S
4. Pruebe el alcance. Ponga provisionalmente la campa-
na y el pulsador en la posición donde los quiera instalar.
Presione el pulsador para verificar que la campanay el
pulsador funcionen apropiadamente. Si la campana no
suena, vea Análisis de Averías.

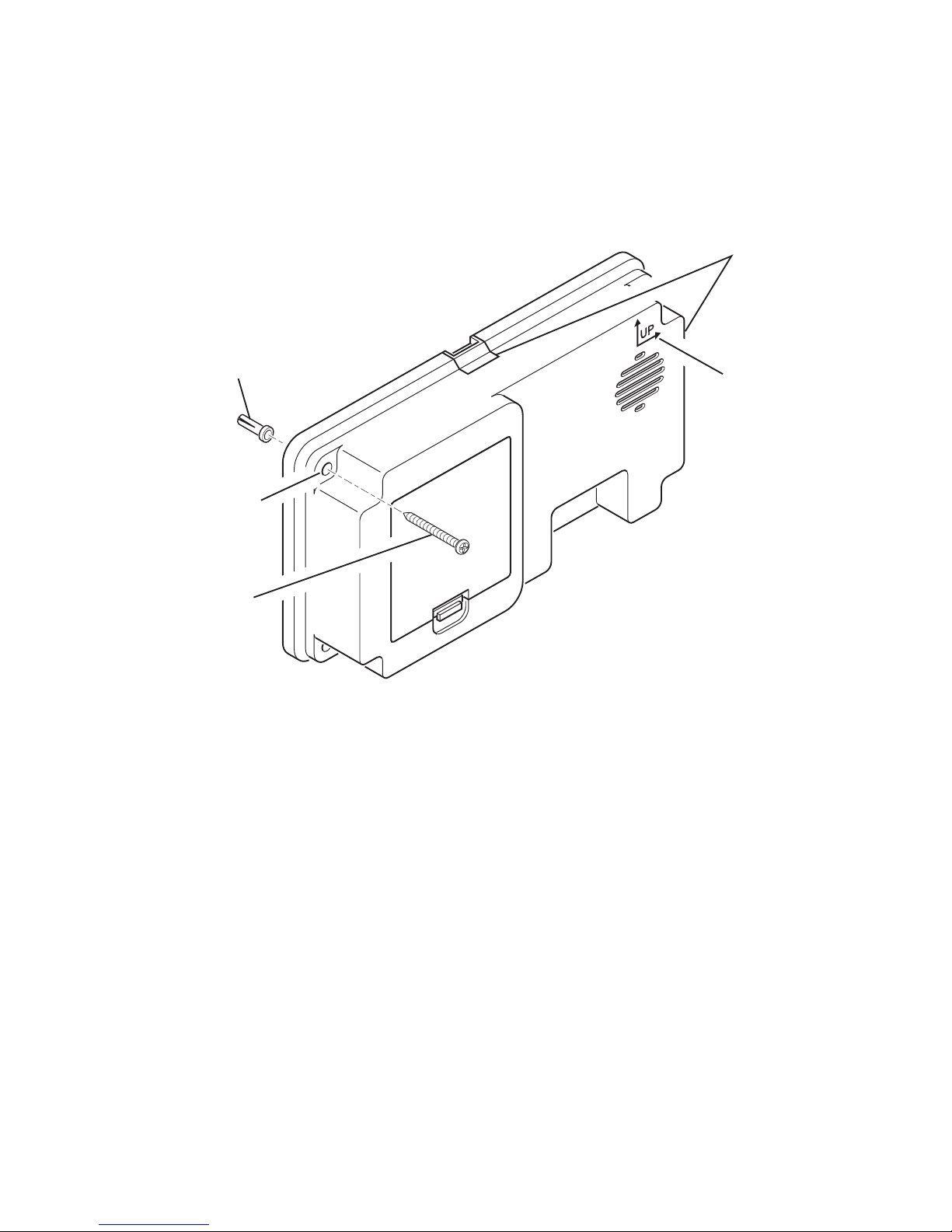

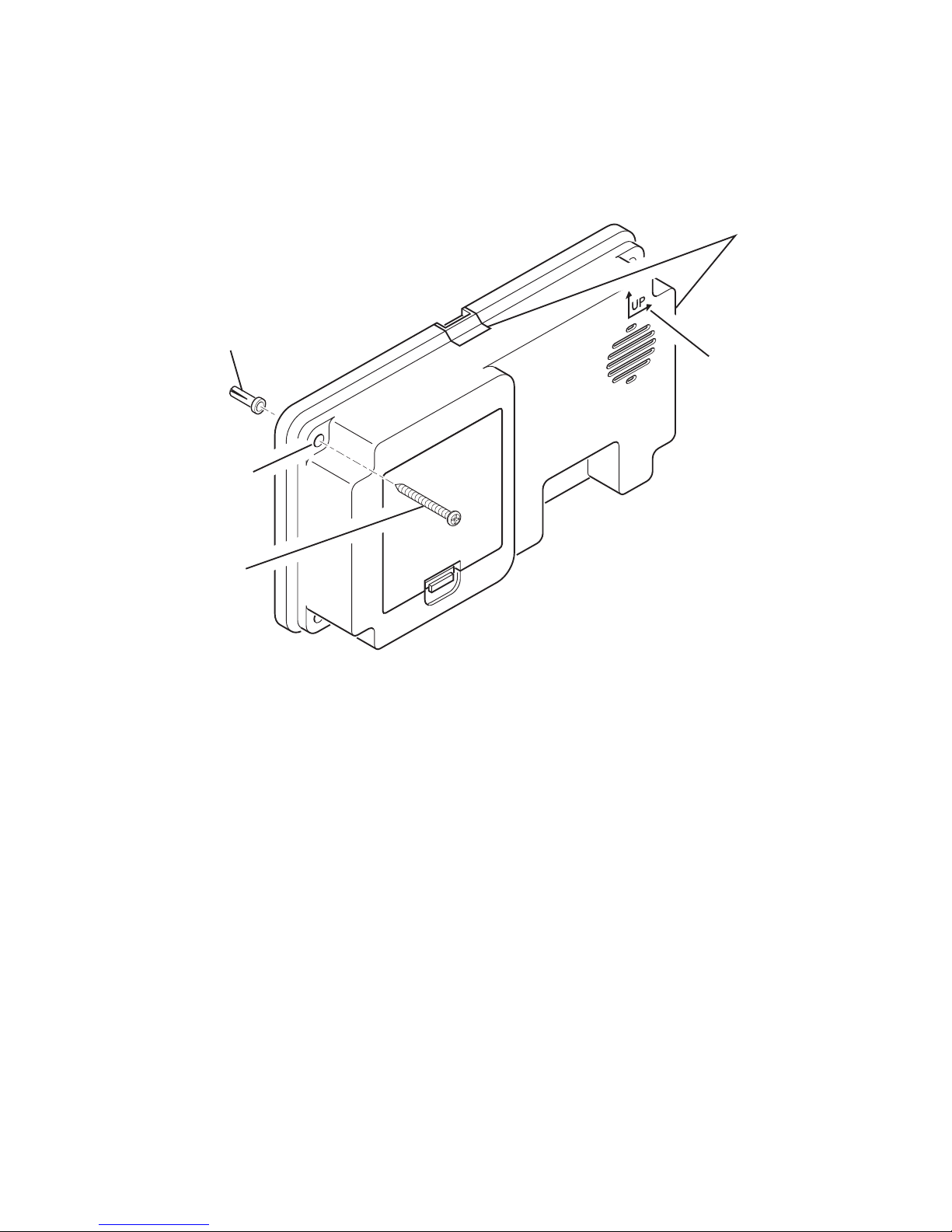

5. Instale el pulsador.Use ya sean tornillos o cinta adhesiva
por ambas caras para instalar el pulsador.
• Para montar con tornillos, quite la parte de atrás de la
caja empujando hacia adentro la lengüeta de abajo
con un destornillador pequeño y girando la cuchilla.
Coloque la parte de atrás de la caja contra la jamba o la
pared. Encaje a presión la parte frontal del pulsador.
• Cuando fije el pulsador usando cinta adhesiva por
ambas caras, asegúrese que la superficie de la pared
o la del batiente de la puerta estén limpias.

-8- 598-1171-03
TR-0095-RX
TYPE
C
Tornillo
Marca para
la orientación
del montaje
Sujetadores
de la tapa
Orificio de
montaje
Anclas de pared
(Si es necesario)
PROGRAMACIONES DEL CÓDIGO Y DEL TONO
Programaciones del código
Nota: En la mayoría de instalaciones no será necesario que cambie ningún puente
en su campana o en su pulsador.
El pulsador y la campana se comunican usando un código que puede ser cambiado qui-
tando y/o añadiendo puentes en el pulsador y la campana. El código ha sido programado
en fábrica; sin embargo, hay 128 códigos elegibles que le permiten expandir su sistema
y evitar interferencia externa. Otros productos inalámbricos pueden causar interferencia y
puede ser que el sistema no funcione como es debido. Para programar un nuevo código
siga las siguientes indicaciones:
1. Abra las cajas y localice los puentes tanto en el pulsador como en la campana (vea
la ilustración en la página 9).
2. Tanto el pulsador como la campana tienen ocho posiciones diferentes de los puentes.
Las posiciones de puente del 1 al 7 se usan para programar el código.
3. Para cambiar el código añade y/o quite los puentes, como sea necesario. Se
recomienda cambiar tan sólo un puente por vez y luego comprobar si el sistema
funciona correctamente.
Nota: Para que funcione este sistema, las posiciones de la 1 a la 7 de los puentes
deben ser iguales tanto en el pulsador como en la campana.
6.
Instale el timbre. Montar la campana de la puerta en una ubicación central de manera
que pueda escucharse en toda la casa.
• Ver la unidad real para la orientación de la base.
• Use siempre anclas de montaje para pared.
• Use todos los orificios de montaje de las cuatro esquinas de la base.

-9-
598-1171-03
Programación del tono
Su campana inalámbrica tiene tonos diferentes que pueden seleccionarse:Tilín (una nota),
Tilín-Talán (dos notas), o Westminster (ocho notas) (Disponible en los timbres seleccio-
nados).La calibración de fábrica es el tonoTilín-talán (o el tono Westminster cuando está
disponible). Este tono puede ser cambiado siguiendo las instrucciones que siguen.
• Tilín (tono de una nota)
Pulsador: aumente un puente al sitio 8.
• Tilín-talán (tono de dos notas)
Pulsador: Quite el puente del sitio 8.
Campana: Quite el puente del sitio 8.
• Westminster (tono de ocho notas) (Disponible en los timbres seleccionados)
Pulsador: Quite el puente del sitio 8.
Campana: Aumente un puente al sitio 8.
Nota: Todas las campanas tienen capacidad de tonos para las puertas frontal y posterior.
Recomendamos que la puerta posterior use el tono Tilín y la puerta frontal el tono Tilín-
Talán (o el tono Westminster, disponible en los timbres seleccionados).Los modelos que
incluyen dos pulsadores vendrán con la calibración de fábrica para las puertas frontal y
posterior. Las calcomanías en la parte posterior del pulsador le indicarán la calibración.
TYPE
C
TYPE
C
1 2 3 4 5 6 7 8
* Las Calibraciones
de Código del
1-7 Deben Coincidir
Tanto en el Pulsador
Como en el Timbre
Dentro del Pulsador
Campana Interna
Programación del tono
(No se usa en todos los
modelos)
Programación del tono
Nota: Algunos modelos podrían requerir el uso de
pinzas especiales para retirar y colocar los puentes.
Reemplazo de la Batería del Pulsador
Cámbiela con una pila alcalina tipo A23 de 12 V.
Vea en diagrama dentro del pulsador la posición
correcta de las baterías.
1 2 3 4 56 7 8

-10- 598-1171-03
TR-0095-RX
TYPE
C
TR-0095-RX
TYPE
C
ANÁLISIS DE AVERÍAS
La campana no suena:
• Asegúrese que los códigos del pulsador y de la campana sean los mismos (Vea las
páginaciones 8 y 9).
• Verifique la posición de la batería del pulsador (Ver página 9).
• Revise la carga de las baterías del pulsador y de la campana, reemplácelas si es
necesario.
La pilas parecen estar buenas pero la campana no funciona una vez instalada:
• No instale la campana o el pulsador sobre superficies metálicas o cerca de montantes
metálicos. Esto reduce el alcance del transmisor. Use cuñas de madera de 6 a 13mm
para aislar al pulsador de la superficie metálica.
• Los pisos de concreto pueden reducir el alcance. Mueva la campana fuera del piso.
• Trate de ubicar a la campana lo más cerca del pulsador.
El alcance de la campana inalámbrica puede variar con: la ubicación, temperatura y
condiciones de la batería.
Broche de
presión en
cubierta
Base montada
de la campana
Figura A Figura B
Clavija de la cubierta
Base de la
campana
FIJACIÓN DE LAS TAPAS DE LA CAMPANA
Tapa de cierre a presión: Aplique presión a la tapa hasta que se asiente en su sitio (vea
la Figura A) Para retirar, agarre firmemente la tapa y hálela para retirarla de la base.
Tapa colgante: Antes de montar la base de la campana a la pared, deslice hacia fuera
de la base al sujetador de la tapa de la parte superior de esta base.Voltee el sujetador de
modo que la clavija del sujetador sobresalga por encima de la base. Deslice el sujetador
de la tapa hacia la base (vea la Figura B) Cuelgue la tapa en la clavija del sujetador.
Nota: Los sujetadores de la tapa están en los dos lados de la base de la campana para
poderlas usar con tapas colgantes. Cuando la base de la campana se la monta según
la marca de orientación, use el sujetador de la tapa de la parte superior de la base de
la campana para colgar la tapa.

-11-
598-1171-03
SERVICIO TÉCNICO
Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para
pedir ayuda antes de devolver el producto a la tienda.
Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web:
www.hzsupport.com. Si el problema continúa, llame al 1-800-858-8501 (sólo para
hablar en inglés), de 7:30 AM a 4:30 PM CST (L-V). Usted puede también escribir a:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Servicio Técnic)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número
de Modelo, Fecha de compra y Lugar de compra.
No hay piezas de servicio disponibles para este producto.
INFORMACIÓN REGULATORIA
Este aparato cumple con la Parte 15 de las Reglas de la FCC (Comisión Federal de
Comunicaciones) y con la RSS-210 de las Industrias del Canadá.El funcionamiento está
sujeto a las dos siguientes condiciones: (1) este aparato no puede causar interferencias
dañinas, y (2) este aparato debe aceptar cualquier interferencia recibida, incluyendo una
interferencia que pueda causar un funcionamiento indeseable.
Se advierte al usuario que cambios o modificaciones no aprobadas expresamente por
la parte responsable de cumplir con los reglamentos podría invalidar la autoridad del
usuario para el uso de este equipo.

-12- 598-1171-03
HeathCo LLC se reserva el derecho de descontinuar y de cambiar las especificaciones
a cualquier momento, sin previo aviso, sin incurrir en ninguna obligación de tener que
incorporar nuevas características en los productos vendidos anteriormente.
GARANTÍA LIMITADA A 1 AÑO
Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos.
Usted puede también tener otros derechos que varían de estado a estado o
de provincia a provincia.
Por un período de 1 año desde la fecha de compra, cualquier mal funciona-
miento ocasionado por partes defectuosas de fábrica o mano de obra será
corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso,
abuso o negligencia, bombillas, baterías, u otras partes fungibles no están
cubiertas por esta garantía. Los Servicios no autorizados o modificaciones
del producto o de cualquier componente que se provee invalidarán esta ga-
rantía en su totalidad. Esta garantía no incluye reembolso por inconveniencia,
instalación, tiempo de instalación, perdida de uso, servicio no autorizado, o
costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por HeathCo LLC
y no se extiende a otros equipos o componentes que el consumidor usa junto
con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARAN-
TÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO CUALQUIER
GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O
QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O
USO EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS
DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN
DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR PARTE DE HEATHCO
LLC POR CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O CON-
SECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA
DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o
provincias no permiten la exclusión o limitación de daños incidentales o conse-
cuentes, de modo que la limitación o exclusión arriba indicada puede que no se
aplique a Ud. Por favor guarde su recibo de venta fechado; se lo requiere para
cualquier solicitud de garantía.

-13-
598-1171-03
Cet emballage contient (Le style de l’unité de bouton-poussoir et du carillon peut varier
par rapport à l’illustration):
• Boîtier de carillon sans fil • Socle de carillon sans fil
• Unité de bouton-poussoir sans fil, avec pile • un ensemble de ferrures
Vous aurez besoin de trois piles alcalines“C”pour le carillon. En utilisation typique,
les piles alcalines durent une ans.
Carillon sans fil
TR-0095-RX
TYPE
C
Couvercle des
piles
Loquet du couvercle des piles
1. Installation de la pile alcaline 12 V de type A23 pour
bouton-poussoir. Ôtez la partie arrière du boîtier en
enfonçant la patte du bas au moyen d’un petit tournevis.
Assurez-vous que la pile est orientée correctement
(voir p. 15).
2. Retirez le boîtier du carillon (voir page 16).
3. Installez 2 piles alca-
lines“C”. Appuyez sur
le loquet au bas du cou-
vercle des piles, puis
soulevez le couvercle
pour le retirer. Prenez
soin d’orienter les piles
correctement.
4. Plage d’essai. Position-
nez temporairement
le carillon et l’unité de
bouton-poussoir à l’en-
droit où vous voulez les monter.Enfoncez le bouton-
poussoir pour vous assurer que celui-ci et le carillon
fonctionnent correctement. Si le carillon ne retentit pas,
consultez la section «Dépannage».
5. Montez l’unité de bouton-poussoir. Utilisez soit des
vis, soit du ruban adhésif double face pour monter
l’unité de bouton-poussoir.
• Pour faire l’installation avec les vis, enlevez le dos du
boîtier en poussant sur les agrafes de la base avec
un tournevis. Fixez le dos du boîtier au chambranle
ou au mur. Enclenchez la partie avant de l’unité de
bouton-poussoir en place.
• Lorsque vous montez l’unité de bouton-poussoir en
utilisant du ruban adhésif double face, assurez-vous
que la surface du montant de porte ou du mur est
propre.
TYPE
C
TYPE
C
1 2 3 4 5 6 7 8
© 2007 HeathCo LLC 598-1171-03 F

-14- 598-1171-03
TR-0095-RX
TYPE
C
6. Montez l’unité le carillon. Installez le carillon dans un endroit centralisé de façon
qu’on puisse l’entendre à la grandeur de la résidence.
• Pour l’orientation du socle, servez-vous de l’appareil lui-même.
• Utilisez toujours des ancrages muraux.
• Servez-vous des orifices de fixation situés aux quatre coins du socle.
RÉGLAGES DU CODE ET DE LA MÉLODIE
Réglages du code
Remarque : Avec la plupart des installations, vous n’avez pas à changer aucun
cavalier sur votre carillon ou votre unité de bouton-poussoir.
L’unité de bouton-poussoir et le carillon communiquent l’un avec l’autre en utilisant un
code, que l’on peut changer par ajout et/ou enlèvement de cavaliers au niveau de l’unité
de bouton-poussoir et du carillon. Le code est réglé en usine; 128 codes peuvent être
sélectionnés de manière à vous permettre d’étendre votre système et de prévenir les
parasites extérieurs. La présence d'autres appareils sans fil peut occasionner des parasites
pouvant nuire au bon fonctionnement du système. Pour régler le nouveau code, suivre
les directives ci-dessous.
1. Ouvrez les boîtiers, et repérez les cavaliers de l’unité du bouton-poussoir et du
carillon (voir illustration en page 15).
2. L’unité de bouton-poussoir et le carillon comptent chacun huit (8) emplacements de
cavalier différents. Les positions 1 à 7 servent au réglage du code.
3. Pour modifier le code, ajouter et/ou supprimer des cavaliers au besoin. Il est
recommandé de ne changer qu’un seul cavalier à la fois et de vérifier si le système
fonctionne correctement.
Remarque : Les cavaliers des positions 1 à 7 doivent être exactement les mêmes,
pour le bouton-poussoir et le carillon, pour que ce système puisse fonctionner
correctement.
Vis
Marques du sens
du montage
Agrafes de couvercle
Orifice
d’installation
Ancrage mural
(au besoin)

-15-
598-1171-03
TYPE
C
TYPE
C
1 2 3 4 5 6 7 8
Réglage de la mélodie
Votre carillon sans fil peut jouer différents airs à sélectionner : Ding (une note), Ding-
Dong (deux notes) et Westminster (huit notes) (Disponible sur certains modèles de
carillon).Le réglage de l’usine est celui du timbre Ding-Dong (ou l’air Westminster, lorsque
disponible). Pour changer cet air réglé à l’usine, suivez les directives ci-dessous.
• Ding (une note)
Bouton-poussoir : Ajouter un cavalier à la position 8.
• Ding-Dong (deux notes)
Bouton-poussoir : Enlever le cavalier à la position 8.
Carillon : Enlever le cavalier à la position 8.
• Westminster (huit notes) (Disponible sur certains modèles de carillon)
Bouton-poussoir : Enlever le cavalier à la position 8.
Carillon : Ajouter un cavalier à la position 8.
Remarque : Tous les modèles sont dotés de fonctions d’air distinctes pour porte avant
et porte arrière. Nous recommandons que la porte arrière utilise le timbre Ding et la
porte avant, le timbre Ding-Dong (ou l’air Westminster, offert sur certains modèles
de carillon). Les modèles qui comprennent deux (2) boutons-poussoirs sont fournis
réglés à l’usine pour les portes avant et arrière. Les autocollants de l’arrière de l’unité
de bouton-poussoir indiquent son réglage par défaut.
* Les réglages de
code 1-7 doivent
correspondre à l’unité
de bouton-poussoir et
au carillon
Unité de bouton-
poussoir intérieure
Intérieur du carillon
Réglage de la mélodie
(Non utilisé sur tous
les modèles)
Réglage de la mélodie
Remarque : Pour certains modèles, il peut
être nécessaire d’employer des petites
pinces pour ôter et replacer les cavaliers.
Remplacement de la pile de l’unité de bouton-poussoir
Installez une pile alcaline de 12V A23. Voir la bonne orientation des
piles sur le schéma de l’intérieur de l’unité du bouton-poussoir.
1 2 3 4 5 6 7 8

-16- 598-1171-03
TR-0095-RX
TYPE
C
TR-0095-RX
TYPE
C
Couvercle
s’encliquetable
Socle du carillon
installé au mur
Figure A Figure B
Tige du
couvercle
Socle du
carillon
MISE EN PLACE DU COUVERCLE DU CARILLON
Couvercle encliquetable : Appuyez sur le couvercle jusqu’à ce qu’il s’enclique en
place (voir la Figure A). Pour l’enlever, agrippez fermement le couvercle, puis retirez-
le du socle.
Mise en place du couvercle : Avant de fixer le socle du carillon au mur, retirez l’agrafe
qui se trouvera sur le dessus du socle.Retournez-la ensuite de façon que la petite broche
ressorte sur le dessus. Replacez l’agrafe dans le socle (voir la Figure B), puis mettez
le couvercle du carillon en place.
Remarque : Des agrafes sont situées sur deux des côtés du socle pour la mise en
place du couvercle. Lorsque le socle est installé au mur conformément aux marques
d’orientation habituelles, servez-vous de l’agrafe/broche du dessus pour la mise en
place du couvercle.
DÉPANNAGE
Le carillon ne sonne pas:
• Assurez-vous que les codes de l’unité de bouton-poussoir et du carillon sont identiques
(Voir les pages 14 et 15).
• Vérifiez l’orientation de la pile de l’unité de bouton-poussoir (Voir page 15).
• Vérifiez l’état de charge des piles de l’unité de bouton-poussoir et du carillon, et
remplacez-les si nécessaire.
Les piles semblent bonnes, mais le carillon ne fonctionne pas quand il est installé:
• Ne montez pas le carillon ou l’unité de bouton-poussoir directement sur du métal ou
près de poteaux métalliques. Ceci réduit la portée.Utilisez des cales d’espacement en
bois de 6 à 13 mm d’épaisseur pour rehausser le carillon ou l’unité de bouton-poussoir
de toute surface métallique.
• Des planchers de béton peuvent réduire la portée de l’appareil. Éloignez le carillon
des planchers.
• Tentez d’installer le carillon plus près de l’unité de bouton-poussoir.
La portée du carillon sans fil peut varier suivant l’emplacement choisi, la température
et l’état des piles.

-17-
598-1171-03
SERVICE TECHNIQUE
Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour
obtenir de l’aide avant de retourner l’article au magasin.
En cas de problème, suivez ce guide.Vous pouvez aussi visiter notre site Web à www.
hzsupport.com. Si le problème persiste, composez* le 1 800 858-8501 (service
en anglais seulement), entre 7 h 30 et 16 h 30, HNC, du lundi au vendredi. Vous
pouvez aussi écrire au :
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Service technique)
* Lors d’un appel au service technique, veuillez avoir les renseignements suivants à
portée de main : numéro du modèle, date d’achat et endroit de l’achat.
Aucune pièce de rechange n’est disponible pour ce produit.
RENSEIGNEMENTS DE RÈGLEMENTS
Ce dispositif est conforme aux exigences de la partie 15 des règles FCC et RSS-210
d’Industrie Canada. Son fonctionnement est sujet aux deux conditions suivantes: 1)
Ce dispositif ne doit pas causer de parasites nuisibles, et 2) ce dispositif doit endurer
tous les parasites reçus, y compris ceux susceptibles de provoquer un fonctionnement
intempestif.
Avis à l’utilisateur : Les changements ou modifications, qui n’ont pas été explicitement
approuvés par l’organisme chargé d’assurer la conformité aux règlements, pourraient
invalider le droit de l’utilisateur à faire fonctionner cet appareil.

-18- 598-1171-03
GARANTIE LIMITÉE DE 1 AN
Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques
spécifiques. Vous pouvez également jouir d’autres droits, variables d’une
province à l’autre.
Pendant une période de 1 an à compter de la date d’achat, toute anomalie
de fonctionnement imputable à un vice de matériau ou de main-d’oeuvre sera
corrigée gratuitement.
Exclusions de la garantie - Réparations, réglage et calibrage dus à une
mauvaise utilisation, un mauvais traitement ou à la négligence. Les ampoules,
les piles et des autres articles non durables ne sont pas couverts par cette
garantie.Le service non autorisé ou la modification du produit ou d’un ou l’autre
de ses composants fournis invalidera totalement la présente garantie.Cette
garantie n'inclut pas le remboursement pour le dérangement, l'installation, le
réglage, la perte d'utilisation, le service non autorisé ou les frais d'expédition
pour le renvoi de la marchandise.
La garantie ne couvre que les produits assemblés HeathCo LLC et ne s’étend
pas aux autres équipements et composants que le client pourrait utiliser
conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES
GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS DE TOUTE GA-
RANTIE DE REPRÉSENTATION OU DE CONDITION DE CONVENANCE
À LA COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS CON-
VIENNENT À UN BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉ-
CIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS
OU SECONDAIRES.
LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL
RECOURS DU CLIENT ET HEATHCO LLC NE POURRA ÊTRE TENUE RES-
PONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU
SECONDAIRES,Y COMPRIS, SANS S’Y LIMITER, LES PERTES COMMER-
CIALES ET PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU NON.
Certaines provinces n’autorisent pas l’exclusion ou la limitation des dommages
indirects ou secondaires, et la limitation ou l’exclusion ci-dessus pourrait ne pas
s’appliquer à vous. Veuillez conserver le reçu portant la date d'achat; vous en
aurez besoin pour toutes vos demandes liées à la garantie.
HeathCo LLC se réserve le droit de mettre fin à la production de ses produits ou d’en
modifier les spécifications à tout moment, et elle n’est pas tenue d’incorporer les nouvelles
caractéristiques de ses produits aux produits vendus antérieurement.

-19-
598-1171-03
NOTES/NOTAS/REMARQUES
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________

-20- 598-1171-03
Staple Purchase Receipt Here
Engrape aquí el recibo de compra
Agrafez le reçu d’achat ici
PLEASE KEEP YOUR DATED SALES RECEIPT,
IT IS REQUIRED FOR ALL WARRANTY REQUESTS.
POR FAVOR GUARDE SU RECIBO DE VENTA FECHADO;
SE LO REQUIERE PARA CUALQUIER SOLICITUD DE
GARANTÍA.
VEUILLEZ CONSERVER LE REÇU PORTANT LA DATE
D'ACHAT; VOUS EN AUREZ BESOIN POUR TOUTES VOS
DEMANDES LIÉES À LA GARANTIE.
Chime Purchase Information
Información de la compra de la campana
Renseignements d’achat du carillon
Model #: ____________ Date of Purchase: _____________
Nº de modelo Fecha de compra
N° de modèle Date d’achat
