Heath Zenith Decorative Wireless Chime 598-1000-07 User manual

© 2008 HeathCo LLC 598-1000-07
1. Install alkaline type A23 12 volt
push button battery (included).
Remove back of case by push-
ing in tab on bottom with a small
screwdriver (see Figure 1). See
diagram inside push button for
correct battery orientation. Note: If
batteries are preinstalled, remove
orange battery tab.
2. Remove chime cover. Use a
small screwdriver to pry the cover
tabs away from chime base and
remove cover (see Figure 2). Note:
To remove the cover after base is
mounted, firmly grasp cover and
pull.
3. Install 3 alkaline “D” batteries.
Make sure batteries are oriented
properly (see Figure 3).
This package includes (Style of push button and chime may vary from illustration):
• Wirelesschime
• Wirelesspushbuttonwithbattery
• Hardwarepack
This chime requires 3 “D” alkaline batteries (not included). In typical use,
alkaline batteries will last up to three years.
6155 and 6250 Series
Decorative
Wireless Chime

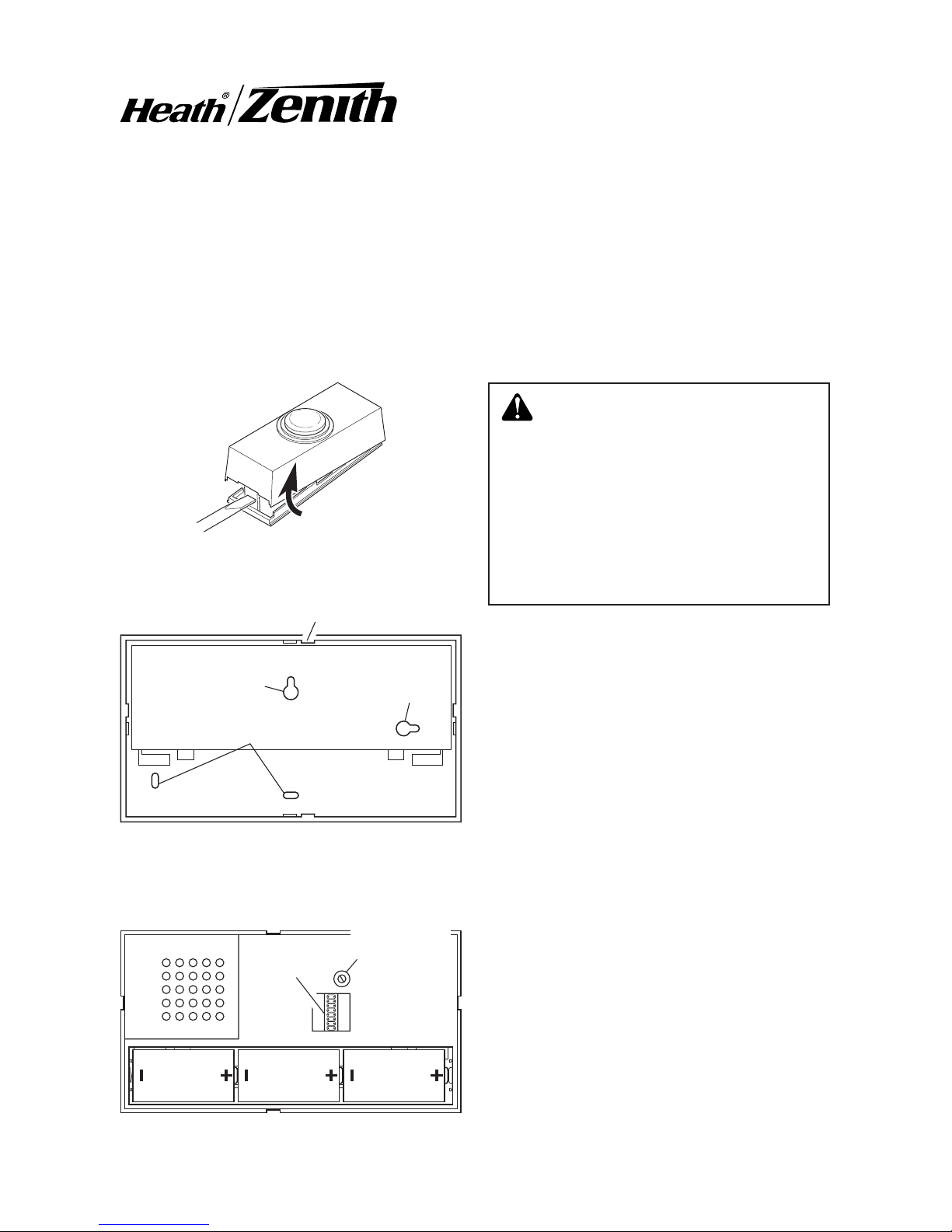

Figure 1
WARNING: To prevent possi-
ble SERIOUS INJURY or DEATH:
• NEVERallowsmallchildren
near batteries.
• Ifbatteryisswallowed,imme-
diatelynotifydoctor.
Figure 2 - Back of Chime
Horizontal
Keyhole Vertical
Keyhole
Mounting Holes
Chime Cover Tab (x4)
Chime
Volume
Jumpers
Figure 3 - Inside Chime
Type “D”Type “D”Type “D”
C
h
i
m
e
V
o
l
u
m
e

-2- 598-1000-07
4. Test range. Temporarily position chime and push but-
ton where you want it mounted. Press push button to
verify chime and push button work properly. If chime
does not sound, see Troubleshooting.
5. Adjust volume control. Adjust volume control to
desired volume (see Figure 3).
6. Mount push button. Use either screws or double
sided tape to mount push button.
• ScrewMounting:To mount with screws, remove
back of case by pushing in tab on bottom with a
small screwdriver (see Figure 1). Note: Remove
material in screw holes (if needed) before mounting
with screws.Attach back of case to door jamb or wall
(see Figure 4). Snap front of push button on.
• Tape Mounting:Whenattachingpushbuttonusingdoublesidedtape,
make sure the surface of the door jamb or wall is clean.
7. Mount chime. Determine mounting location.
The chime base can be mounted in two different ways.The base can be mounted
using one keyhole and one mounting hole or two mounting holes. The base
may be mounted horizontally or vertically depending upon the specific model
purchased.
Keyhole Mounting:
• Removebatteriesfromchime.
• Drillone7/32"diameterpilotholeforkeyholewallanchorandinsertanchor.
Note:Keyholeslotislocatedabout1"(25mm)fromtopofchime.
• Mountkeyholescrewtowallleavingabout1/8"(3mm)ofthescrewthreads
exposed (see Figure 5).
• Usingkeyholeonbackofchimebase,hangbaseonscrew.
• Levelchimebase.
• Usingthehorizontalslotlocatedinthebottomofthebatterycompartment,
mark location for second screw.
• Drillone7/32"diameterpilotholeforwallanchorandinsertanchor.
• Insertsecondscrewthroughthehorizontalslotandattachtowall.
• Verifychimeislevelandtightenscrewssecurely.
• Replacebatteries(seeFigure3).
• SnapcoverontochimeasshowninFigure7.
Figure 4

-3-
598-1000-07

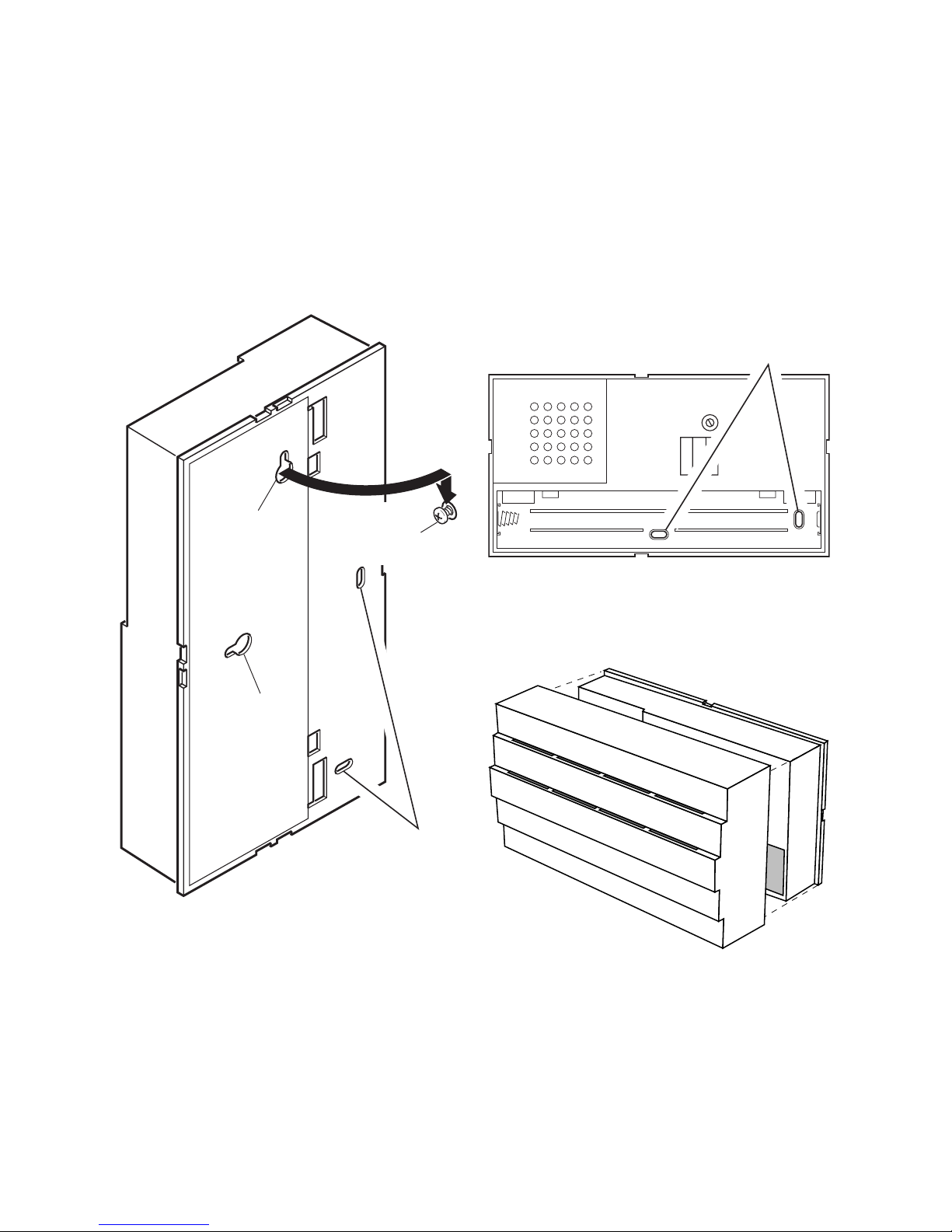

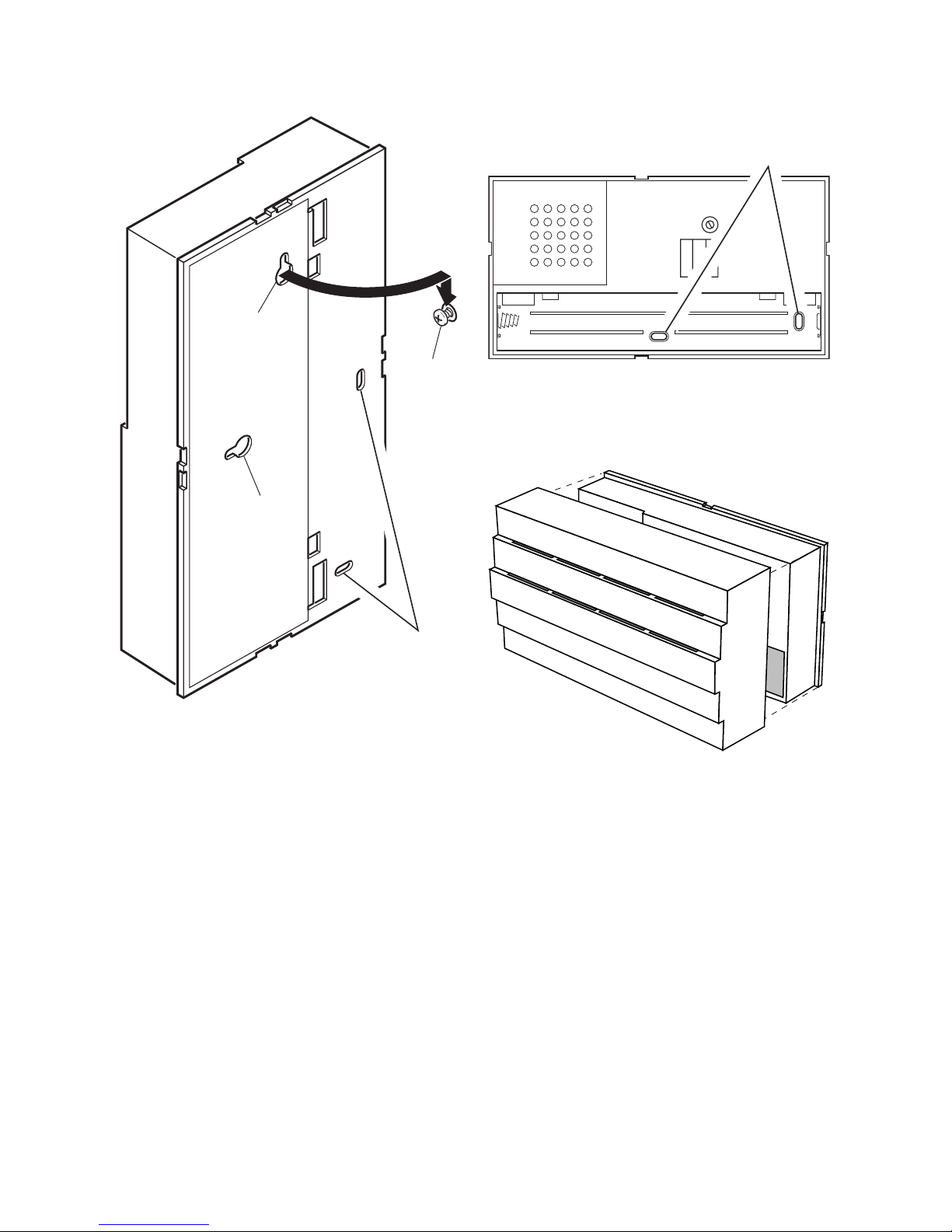

Figure 5 - Back of Chime
Figure 6 - Inside Chime
Keyhole
Slot
(Horizontal
Mounting)
Keyhole
Slot
(Vertical
Mounting) Keyhole
Screw
Screw Mounting Holes
Note: Chime shown
mounted vertically.
Note: Chime shown
mounted horizontally.
Screw Mounting
Holes
Figure 7

-4- 598-1000-07
1 2 3 4 5 6 7 8
C
h
i
m
e
V
o
l
u
m
e
1 2 3 4 5 6 7 8
Tune Settings
Your wireless chime has different selectable tunes: Ding (one note), Ding-Dong
(two note), or Westminster (eight note) (Available on selected chimes). The
factorysettingisfortheDing-Dongtune(orWestminster,whenavailable).This
tune can be changed by following the instructions below.
• Ding (one note tune)
Inside Push Button: Add a jumper to location 8.
• Ding-Dong (two note tune)
Inside Push Button: Remove jumper from location 8.
Inside Chime: Remove jumper from location 8.
• Westminster (Eight note tune) (Available on selected chimes)
Inside Push Button: Remove jumper from location 8.
Inside Chime: Add a jumper to location 8.
Note:Allmodelshavebothfrontandbackdoortunecapabilities.Werecommend
the back door use the Ding tune and the front door use the Ding-Dong tune
(or Westminster tune, available on selected chimes). Models that include two
push buttons will come factory set for front and back doors. Decals on the rear
of the push button will indicate its setting.
Note: Some models might require the use of
tweezers to remove and replace the jumpers.

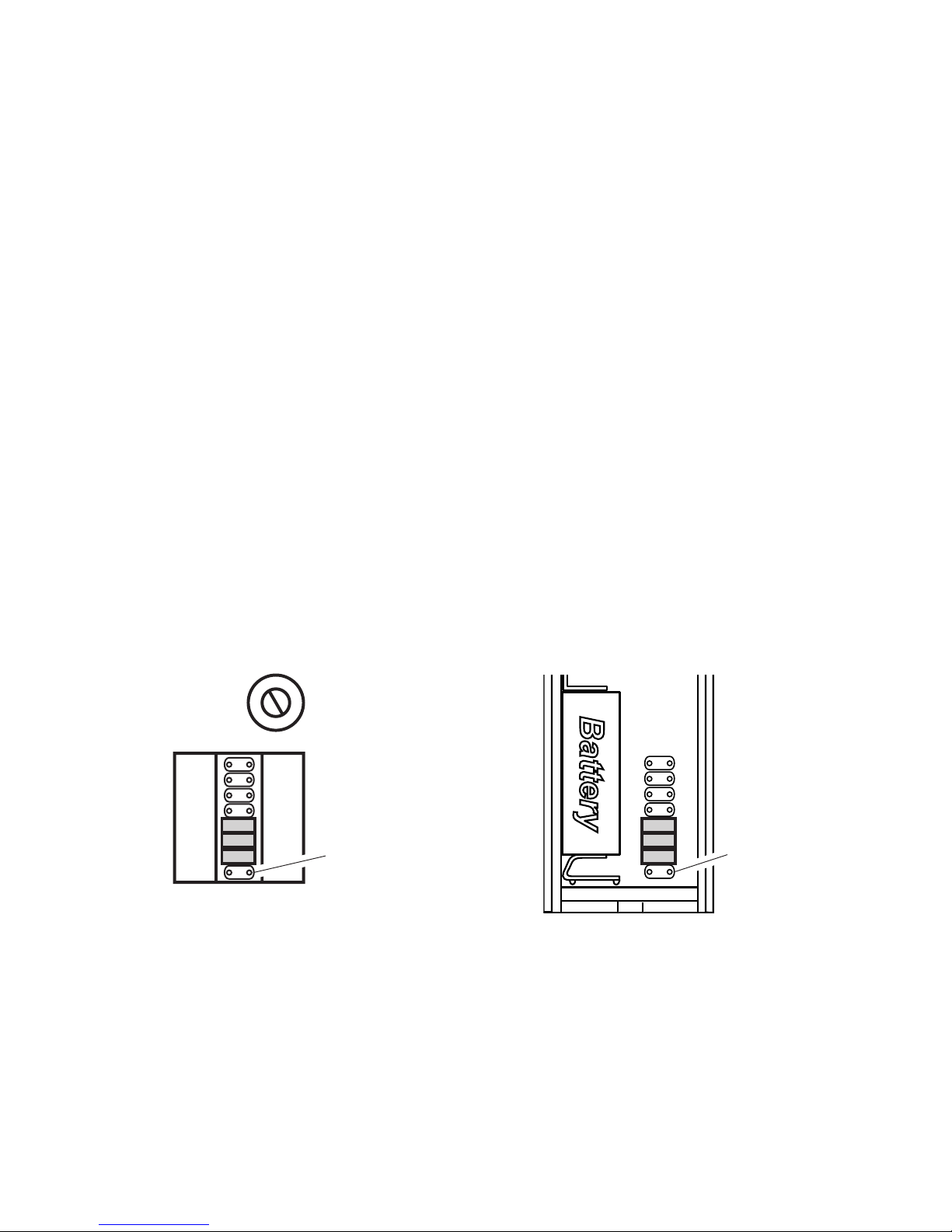

Figure 8
Inside Push
Button
Tune Setting
Inside Chime
Tune Setting
(Not used on all
models)

-5-
598-1000-07
Troubleshooting
A. Chime does not sound:
• Makesurepushbuttonandchimecodesarethesame(seeFigure9).
• Checkorientationofpushbuttonandchimebatteries.(Seediagraminside
push button and chime for correct battery orientation.)
• Checkchargeofpushbuttonandchimebatteries,replaceifnecessary.
B.Chimesoundswhennotintended(falsetriggers):Chime is receiving
interference from another wireless device; change the code setting (see
Code Setting below).
C.BatteriesseemOK,butthechimedoesnotworkwheninstalled:
• Donotmountchimeorpushbuttononmetalornearmetalstuds.This
reducesthetransmitterrange.Use1/4"to1/2"(6to13mm)woodshims
to move chime or push button off metal surface.
• Concreteoorsmayreducerange.Movechimeawayfromoor.
• Trylocatingchimeclosertopushbutton.
D. Code Setting:
It is recommended to only change one code position at a time and then check
to see if system is functioning properly.
1. Open the cases and locate the jumpers on both the push button and chime
(see Figure 9).
2. The push button and chime both have eight different jumper locations.Jumper
positions 1 through 7 are used for setting the code.

-6- 598-1000-07
C
h
i
m
e
V
o
l
u
m
e
12345678
3. To change the code, either:
• Addajumpertothesamelocationonboththepushbuttonandthechime
or...
• Removeajumperfromthesamelocationonboththepushbuttonandthe
chime or...
• Moveajumperonthepushbuttonfromonelocationtoanother.Movethe
corresponding jumper on the chime to match the new location in the push
button.
Example: Move jumper at location “5” to location “4” on both the push
button and the chime.
Note:Codepositions1through7mustbeexactlythesameforboththe
pushbuttonandchimeforthissystemtofunction.
Note: Unit will come factory set with jumpers in locations 5, 6, and 7 on the
push button and on the chime (see Figure 9).
The range of the wireless chime can vary with location, temperature, and
battery condition.

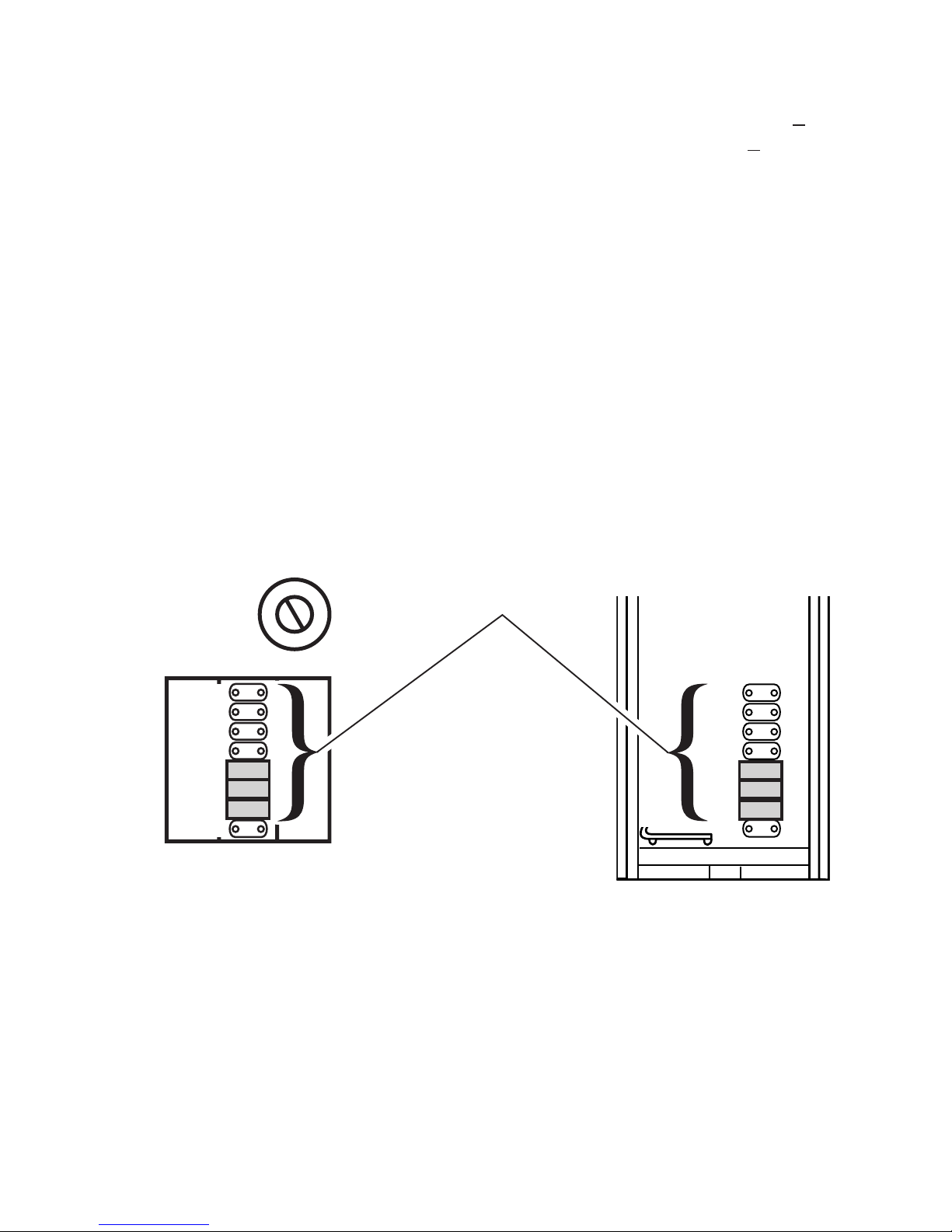

* Code Settings 1-7
Must Match Both Push
Button and Chime
Inside Push
Button
Inside Chime
Note: Some models might require the use of
tweezers to remove and replace the jumpers.
Figure 9
12345678

-7-
598-1000-07
Technical Service
Pleasecall1-800-858-8501(Englishspeakingonly)forassistance
beforereturningproducttostore.
If you experience a problem, follow this guide. You may also want to visit our
Websiteat:www.hzsupport.com. If the problem persists, call* for assistance
at 1-800-858-8501, 7:30 AM to 4:30 PM CST (M-F).You may also write* to:
HeathCo LLC
P.O. Box 90045
Bowling Green, KY 42102-9045
ATTN: Technical Service
* If contacting Technical Service, please have the following information available:
Model Number, Date of Purchase, and Place of Purchase.
NoServicePartsAvailableforthisProduct
Pleasekeepyourdated sales receipt,it is required forallwarranty
requests.
RegulatoryInformation
This device complies with Part 15 of the FCC Rules and RSS-210 of Industry
Canada.Operation is subject to the following two conditions: (1) this device may
not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
The user is cautioned that changes or modifications not expressly approved by
the party responsible for regulatory compliance could void the user’s authority
to operate the equipment.

-8- 598-1000-07
HeathCo LLC reserves the right to discontinue and to change specifications
at any time without notice without incurring any obligation to incorporate new
features in previously sold products.
FIVEYEARLIMITEDWARRANTY
Thisisa“LimitedWarranty”which givesyouspeciclegalrights.You
may also have other rights which vary from state to state or province
to province.
For a period of five years from the date of purchase, any malfunction
caused by factory defective parts or workmanship will be corrected at
no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse,
abuse or negligence, light bulbs, batteries, and other expendable items
are not covered by this warranty. Unauthorized service or modification of
the product or of any furnished component will void this warranty in its
entirety.This warranty does not include reimbursement for inconvenience,
installation, setup time, loss of use, unauthorized service, or return ship-
ping charges.
This warranty covers only HeathCo LLC assembled products and is not
extended to other equipment and components that a customer uses in
conjunction with our products.
THISWARRANTYISEXPRESSLYINLIEUOFALLOTHERWARRAN-
TIES,EXPRESSORIMPLIED,INCLUDINGANYWARRANTY,REPRE-
SENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE
PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND
SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE
CUSTOMER AND THERE SHALL BE NO LIABILITY ON THE PART
OF HEATHCO LLC FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITEDTO ANY
LOSSOFBUSINESSORPROFITS,WHETHERORNOTFORESEE-
ABLE.Some states or provinces do not allow the exclusion or limitation of
incidental or consequential damages, so the above limitation or exclusion
may not apply to you.
Pleasekeepyourdatedsalesreceipt,itisrequiredforallwarranty
requests.

-9-
598-1000-07
Type “D”Type “D”Type “D”
C
h
i
m
e
V
o
l
u
m
e
© 2008 HeathCo LLC 598-1000-07 S
Este paquete tiene (El estilo del pulsador y de la campana puede variar de
la ilustración):
• CampanaInalámbrica • Pulsadorinalámbricoconbatería
• Paquetedeferretería
Esta campana requiere 3 pilas alcalinas tipo “D” (no incluidas). Con un
usonormal,laspilasalcalinasduraránhastatresaños.
Serie 6155 y Serie 6250
Campanilla
Decorativa
Inalámbrica
Figura 1
ADVERTENCIA:Parapreve-
nirunaposibleLESIÓNSERIAo
LAMUERTE:
• NUNCAdeje que losniños
estén cerca de las baterías.
• Sisetragaunabatería,noti-
que inmediatamente al doctor.
1. Instalar pila alcalina de botón
tipo A23 de 12 voltios (Se in-
cluye). Extraer la parte posterior
de la caja presionando la aleta
en el botón con un destornillador
pequeño(vealaFigura1).Veael
diagrama dentro del pulsador para
la orientación correcta de la pila.
Nota:Silasbateríasestánpreins-
taladas, quite la aleta anaranjada
delasbaterías.
2. Quite la tapa de la campana.
Conun destornillador pequeño
haga palanca en las aletas de la
tapa hacia fuera de la base de la
campana y retire la tapa (vea la
Figura 2). Nota: Para retirar la tapa
luego de montada la base, agarre
conrmezalatapayhálela.
Figura 2 - Parte de atrás de la
campana
Agujero
horizontal de
alineación
Puentes
Figura 3 - Campana Interna
Agujero vertical
de alineación
Orificios de montaje
Aleta de la tapa de la campana (x4)
Control del
Volumen de
la Campana

-10- 598-1000-07
3. Coloque las 3 pilas alkalinas “D”. Asegúrese de que
estén correcta-mente colocadas (vea la Figura 3).
4. Pruebe el alcance. Ponga provisionalmente la cam-
pana y el pulsador en la posición donde los quiera
instalar. Presione el pulsador para verificar que la
campanay el pulsador funcionen apropiadamente. Si
la campana no suena, vea Análisis de Averías.
5. Ajuste del control del volumen. Regule el control de
volumen al nivel deseado (vea la Figura 3).
6. Instale el pulsador. Use ya sean tornillos o cinta
adhesiva por ambas caras para instalar el pulsador.
• Montaje con tornillos: Para montar con tornillos, quite
lapartedeatrásdelacajaempujandohaciaadentro
lalengüetadeabajoconundestornilladorpequeño
y girando la cuchilla (vea la Figura 1). Nota: Quite la
suciedad de los orificios para tornillos (si es necesario)
antesdeponerlostornillos.Coloquelapartedeatrás
de la caja contra la jamba o la pared (vea la Figura 4).
Encaje a presión la parte frontal del pulsador.
• Montaje con cinta adhesiva: Cuando fije el pulsador usando cinta ad-
hesiva por ambas caras, asegúrese que la superficie de la pared o la del
batiente de la puerta estén limpias.
7. Monte la campana. Determine el sitio para el montaje.
La base de la campana puede montarse de dos formas diferentes. La base
puede montarse usando un agujero de alineación y un orificio de montaje o
dos orificios de montaje. La base puede montarse horizontal o verticalmente
dependiendodelmodeloespecícocomprado.
Montajedeloriciodealineación:
• Retirelasbaterías(pilas)delacampana.
• Taladreunoricioguíade7/32pulgadasdediámetroparalaancladepared
del agujero de alineación e inserte el ancla. Nota:Laranuradealineaciónestá
amásomenos25mm(1depulgada)delapartesuperiordelacampana.
• Coloqueeltornillodelagujerodealineaciónenlapared,dejandoexpuesta
3mm(1/8pulgada)delaroscadeltornillo(vealaFigura5).
• Cuelguela base en el tornillo insertándola porelagujero de alineación
posterior.
• Nivelelabasedelacampana.
• Marquelaposicióndelsegundooricioatravésdelaranurahorizontale
inferiordelcompartimientodelabatería.
• Taladreunoricioguíade7/32pulgadasdediámetroparalasanclade
pared e inserte la ancla.
Figura 4

-11-
598-1000-07
Figura 5 - Parte de atrás de la
campana
Agujero de
alineación
(Montaje
horizontal)
Agujero de
alineación
(Montaje
vertical)
Tornillo para
el agujero de
alineación
Nota: Se muestra la campana
en montaje vertical.
Orificios para los
tornillos de montaje
Figura 6 - Campana Interna
Orificios para los tornillos de montaje
Nota: Se muestra la campana
en montaje horizontal.
Figura 7
• Pongaelsegundotornilloporlaranurahorizontalysujételoalapared.
• Verifique que la campana esté nivelada y apriete los tornillos con seguridad.
• Cambielasbaterías(pilas)(vealaFigura3).
• CierreapresiónlatapaenlacampanacomosemuestraenlaFigura7.

-12- 598-1000-07
1 2 3 4 5 6 7 8
Figura 8
Programación del tono
Sucampanainalámbricatienetonosdiferentesquepuedenseleccionarse:Tilín
(una nota), Tilín-Talán (dos notas), o Westminster (ocho notas) (Disponible
enlostimbresseleccionados).LacalibracióndefábricaeseltonoTilín-talán
(oeltonoWestminstercuandoestádisponible).Estetonopuedesercambiado
siguiendo las instrucciones que siguen.
• Tilín (tono de una nota)
Dentro del Pulsador: aumente un puente al sitio 8.
• Tilín-talán (tono de dos notas)
Dentro del Pulsador: Quite el puente del sitio 8.
Campana Interna: Quite el puente del sitio 8.
• Westminster (tono de ocho notas) (Disponible en los timbres seleccionados)
Dentro del Pulsador: Quite el puente del sitio 8.
Campana Interna: Aumente un puente al sitio 8.
Nota: Todas las campanas tienen capacidad de tonos para las puertas frontal y
posterior. Recomendamos que la puerta posterior use el tono Tilín y la puerta
frontal el tono Tilín-Talán (o el tono Westminster, disponible en los timbres
seleccionados). Los modelos que incluyen dos pulsadores vendrán con la
calibracióndefábricaparalaspuertasfrontalyposterior.Lascalcomaníasen
laparteposteriordelpulsadorleindicaránlacalibración.
Dentro del
Pulsador
Campana
Interna
Nota:Algunosmodelospodríanrequerir el uso de
pinzas especiales para retirar y colocar los puentes.
Programación
del tono
C
h
i
m
e
V
o
l
u
m
e
1 2 3 4 5 6 7 8
Programación
del tono (No se
usa en todos
los modelos)

-13-
598-1000-07
Análisis de Averías
A.Lacampananosuena:
• Asegúresequeloscódigosdelpulsadorydelacampanaseanlosmismos
(vea la Figura 9).
• Reviselaposicióndelpulsadoryladelasbateríasdelacampana.(Veael
diagrama dentro del pulsador y de la campana para la orientación correcta
delabatería.)
• Reviselacargadelasbateríasdelpulsadorydelacampana,reemplácelas
si es necesario.
B.Lacampanasuenasinrazón(falsaactivación):Lacampanaestáreci-
biendointerferenciadeotrodispositivoinalámbrico;cambieloscódigos(vea
abajo la Configuración de Códigos).
C.Lapilasparecenestarbuenasperolacampananofuncionaunavez
instalada:
• Noinstalelacampanaoelpulsadorsobresuperciesmetálicasocercade
montantesmetálicos.Estoreduceelalcancedeltransmisor.Usecuñasde
maderade6a13mmparaaislaralpulsadordelasuperciemetálica.
• Lospisosdeconcretopuedenreducirelalcance.Muevalacampanafuera
del piso.
• Tratedeubicaralacampanalomáscercadelpulsador.
D.ConguracióndeCódigos:
Se recomienda cambiar tan solo una posición de código a la vez y luego com-
probarparaversielsistemaestáfuncionandocorrectamente.
1. Abra las cajas y localice los puentes tanto en el pulsador como en la campana
(vea la Figura 9).
2. Tanto el pulsador como la campana tienen ocho posiciones diferentes de
los puentes. Las posiciones de puente del 1 al 7 se usan para programar el
código.

-14- 598-1000-07
3. Para cambiar el código, o:
• Añadaunpuenteenelmismositioenelpulsadoryenlacampana,o…
• Quiteunpuentedelmismositiodelpulsadorydelacampana,o…
• Muevaunpuentedelpulsadordeunsitioaotro.Muevaelpuenteco-
rrespondiente de la campana para que se iguale con el nuevo sitio en el
pulsador.
Ejemplo: Mueva el puente del sitio “5” al sitio “4” tanto en el pulsador como
en la campana.
Nota:Paraquefuncioneestesistema,lasposicionesdela1ala7delos
puentes deben ser iguales tanto en el pulsador como en la campana.
Nota:Launidadvendráconlaconguracióndefábricaconlospuentesenlos
sitios 5, 6 y 7 en el pulsador y en la campana. (vea la Figura 9).
Elalcancedelacampanainalámbricapuedevariarcon:laubicación,tempe-
raturaycondicionesdelabatería.
* Las Calibraciones de Código del
1-7 Deben Coincidir Tanto en el
Pulsador Como en el Timbre
12345678
Figura 9
Dentro del
Pulsador
Campana
Interna
Nota:Algunosmodelospodríanrequerir el uso de
pinzas especiales para retirar y colocar los puentes.
C
h
i
m
e
V
o
l
u
m
e
12345678

-15-
598-1000-07
Servicio Técnico
Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para
pedir ayuda antes de devolver el producto a la tienda.
Sitienealgúnproblema,sigaestaguía.Ustedpuedetambiénvisitarnuestro
sitioWeb:www.hzsupport.com. Si el problema continúa, llame al 1-800-858-
8501 (sólo para hablar en inglés), de 7:30 AM a 4:30 PM CST (L-V). Usted
puede también escribir a:
HeathCo LLC
P.O. Box 90045
Bowling Green, KY 42102-9045
ATTN: Technical Service (Servicio Técnic)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información:
Número de Modelo, Fecha de compra y Lugar de compra.
Nohaypiezasdeserviciodisponiblesparaesteproducto.
Porfavorguardesurecibodeventafechado;selorequiereparacualquier
solicitud de garantía.
InformaciónRegulatoria
Este aparato cumple con la Parte 15 de las Reglas de la FCC (Comisión Fe-
deraldeComunicaciones)yconlaRSS-210delasIndustriasdelCanadá.El
funcionamientoestásujetoalasdossiguientescondiciones:(1)esteaparato
nopuedecausarinterferenciasdañinas,y(2)esteaparatodebeaceptarcual-
quier interferencia recibida, incluyendo una interferencia que pueda causar un
funcionamiento indeseable.
Se advierte al usuario que cambios o modificaciones no aprobadas expresa-
menteporlaparteresponsabledecumplirconlosreglamentospodríainvalidar
la autoridad del usuario para el uso de este equipo.

-16- 598-1000-07
HeathCo LLC se reserva el derecho de descontinuar y de cambiar las es-
pecificaciones a cualquier momento, sin previo aviso, sin incurrir en ninguna
obligación detener queincorporarnuevascaracterísticasenlos productos
vendidos anteriormente.
GARANTÍALIMITADAA5AÑOS
Estaesuna“GarantíaLimitada”queledaaUd.derechoslegalesespe-
cícos.Ustedpuedetambiéntenerotrosderechosquevaríandeestado
a estado o de provincia a provincia.
Porunperíodode5añosdesdelafechadecompra,cualquiermalfun-
cionamientoocasionadoporpartesdefectuosasdefábricaomanode
obraserácorregidosincargoparaUd.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal
uso,abusoonegligencia,bombillas,baterías,uotraspartesfungibles
noestán cubiertas porestagarantía.Los Serviciosno autorizadoso
modificaciones del producto o de cualquier componente que se provee
invalidaránestagarantíaensutotalidad.Estagarantíanoincluyereem-
bolso por inconveniencia, instalación, tiempo de instalación, perdida de
uso, servicio no autorizado, o costos de transporte de retorno.
EstagarantíacubresolamentelosproductosensambladosporHeathCo
LLC y no se extiende a otros equipos o componentes que el consumidor
usa junto con nuestros productos.
ESTAGARANTÍAESTÁ EXPRESAMENTE EN LUGAR DEOTRAS
GARANTÍAS,EXPRESADASOSOBREENTENDIDAS,INCLUYENDO
CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE CO-
MERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUAL-
QUIER PROPÓSITO O USO EN PARTICULAR,Y ESPECIFICAMENTE
EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS,
INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLU-
CIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR PARTE
DE HEATHCO LLC POR CUALQUIER DAÑO ESPECIAL, INDIRECTO,
INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS
A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO
PREVISIBLES. Algunos estados o provincias no permiten la exclusión o
limitacióndedañosincidentalesoconsecuentes,demodoquelalimita-
ción o exclusión arriba indicada puede que no se aplique a Ud.
Porfavorguardesurecibodeventafechado;selorequierepara
cualquier solicitud de garantía.

-17-
598-1000-07
Type “D”Type “D”Type “D”
C
h
i
m
e
V
o
l
u
m
e
Commande
de volume
du carillon
© 2008 HeathCo LLC 598-1000-07 F
Série 6155 et série 6250
Carillondécoratif
sansl
Cet emballage contient (Le style de l’unité de bouton-poussoir et du carillon
peut varier par rapport à l’illustration):
• Carillondansl • Unitédebouton-poussoirsansl,avecpile
• unensembledeferrures
Ce carillon nécessite 3 piles alcalines « D » (non comprises). En utilisation
typique, les piles alcalines durent trois ans.
Figure 1
MISE EN GARDE : Pour éviter
lesrisquesdeBLESSURESGRA-
VES,voiredeDÉCÈS:
• NelaissezJAMAISunenfant
seul près des piles.
• Encasd’ingestiond’unepile,
avisez immédiatement un
médecin.
1. Installation de la pile alcaline
12V de type A23pourbouton-
poussoir (Compris). Ôtez la partie
arrière du boîtier en enfonçant la
patte du bas au moyen d’un petit
tournevis (voir la Figure 1). Voir
la bonne orientation de la pile sur
le schéma à l'intérieur de l'unité
de bouton-poussoir. Note : Si les
piles sont déjà en place, retirez la
languette orange.
2. Retirezle boîtier ducarillon. Au
moyen d’un petit tournevis, repous-
sez les languettes du socle, puis
enlevez le couvercle (voir la Figure
2). Note : Pour enlever le couvercle
une fois le socle fixé au mur, agrippez
fermement le couvercle, puis tirez.
3. Installez3 piles alcalines«D ».
Prenez soin d’orienter les piles cor-
rectement (voir la Figure 3).
Figure 2 - Arrière du carillon
Orifice horizontal
en forme de poire
Cavaliers
Figure 3 - Intérieur du carillon
Orifice vertical en
forme de poire
Orifices de montage
4 languettes du couvercle du carillon

-18- 598-1000-07
4. Plage d’essai. Positionnez temporairement le ca-
rillon et l’unité de bouton-poussoir à l’endroit où vous
voulez les monter. Enfoncez le bouton-poussoir pour
vous assurer que celui-ci et le carillon fonctionnent
correctement. Si le carillon ne retentit pas, consultez
la section « Dépannage ».
5. Réglage du volume. Réglez le volume à l’intensité
souhaitée (voir la Figure 3).
6. Montezl’unitédebouton-poussoir. Utilisez soit des
vis, soit du ruban adhésif double face pour monter
l’unité de bouton-poussoir.
• Au moyen de vis : Pour faire l’installation avec les vis,
enlevez le dos du boîtier en poussant sur les agrafes
de la base avec un tournevis (voir la Figure 1). Fixez
le dos du boîtier au chambranle ou au mur (voir la
Figure 4). Note : Enlevez les débris des trous de vis
(au besoin) avant d’installer les vis. Enclenchez la
partie avant de l’unité de bouton-poussoir en place.
• Aumoyenderubanadhésif:Lorsque vous montez l’unité de bouton-
poussoir en utilisant du ruban adhésif double face, assurez-vous que la
surface du montant de porte ou du mur est propre.
7. Montezl’unitélecarillon. Déterminez l’emplacement de l’installation.
Le socle du carillon peut être installé de deux manières distinctes. Le socle peut
être installé au moyen d’un orifice en forme de poire et d’un orifice de montage
ou encore au moyen de deux orifices de montage. Il peut en outre être monté
à l’horizontale ou à la verticale selon le modèle acheté.
Installation au moyen des trous de serrure :
• Retirezlespilesducarillon.
• Percezunoricede7/32popourl’ancragedel’oriceenformedepoire,
puis insérez–y l'ancrage. Note : Le trou en forme de poire est situé à environ
25 mm (1 po) du dessus du socle du carillon.
• Fixezlavisdansl’ancrageenlaissantdépasserenviron3mm(1/8po)de
filets (voir la Figure 5).
• Suspendezlesocleducarillonàlavis,aumoyendel’oriceenformede
poire.
• Placezlesocleducarillondeniveau.
• Envousservantdel’oricehorizontalsituéaubasducompartimentdela
pile, marquez l'emplacement de la seconde vis.
Figure 4

-19-
598-1000-07
Figure 5 - Arrière du carillon
Orifice en forme
de poire (montage
à l’horizontale)
Orifice en
forme de poire
(montage à la
verticale) Vis de
fixation
Note : Le carillon illustré
est monté à la verticale.
Orifice de fixation
pour les vis
Figure 6 - Intérieur du carillon
Orifice de fixation pour les vis
Note : Le carillon illustré
est monté à l’horizontale.
Figure 7
• Percezunoricede7/32popourl’ancrage,puisinsérez–yl'ancrage.
• Insérezlasecondevisdansl’oricehorizontal,puisxezaumur.
• Assurez-vous que le carillon est de niveau, puis serrez complètement les vis.
• Remettezlespilesenplace(voirlaFigure3).
• Enclenchezlecouverclesurlesocle,commeillustrédanslaFigure7.

-20- 598-1000-07
1 2 3 4 5 6 7 8
Réglage de la mélodie
Votre carillon sans fil peut jouer différents airs à sélectionner : Ding (une note),
Ding-Dong (deux notes) et Westminster (huit notes) (Disponible sur certains
modèles de carillon). Le réglage de l’usine est celui du timbre Ding-Dong (ou
l’airWestminster,lorsquedisponible).Pourchangercetairrégléàl’usine,suivez
les directives ci-dessous.
• Ding (une note)
Bouton-poussoir intérieure : Ajouter un cavalier à la position 8.
• Ding-Dong (deux notes)
Bouton-poussoir intérieure : Enlever le cavalier à la position 8.
Intérieur du carillon : Enlever le cavalier à la position 8.
• Westminster (huit notes) (Disponible sur certains modèles de carillon)
Bouton-poussoir intérieure : Enlever le cavalier à la position 8.
Intérieur du carillon : Ajouter un cavalier à la position 8.
Note : Tous les modèles sont dotés de fonctions d’air distinctes pour porte avant
et porte arrière. Nous recommandons que la porte arrière utilise le timbre Ding
et la porte avant, le timbre Ding-Dong (ou l’air Westminster, offert sur certains
modèles de carillon).Les modèles qui comprennent deux (2) boutons-poussoirs
sont fournis réglés à l’usine pour les portes avant et arrière.Les autocollants de
l’arrière de l’unité de bouton-poussoir indiquent son réglage par défaut.
Note : Pour certains modèles, il peut être
nécessaire d’employer des petites pinces
pour ôter et replacer les cavaliers.
Figure 8
Réglage de la
mélodie (Non
utilisé sur tous les
modèles)
Unité de
bouton-poussoir
intérieure
Intérieur du carillon
Réglage de
la mélodie
C
h
i
m
e
V
o
l
u
m
e
1 2 3 4 5 6 7 8
