Heath Zenith Wireless Strobe Chime 6144 User manual

© 2008 HeathCo LLC 598-1143-02
Wireless Strobe
Chime
DANGER:Electric shock hazard.Do not open chime. No serviceable
components inside. If strobe fails to flash, replace chime.
This package includes (Style of push button and
chime may vary from illustration):
• Wirelessstrobechime
• Wirelesspushbuttonwithbattery
• Hardwarepack
1. Install alkaline type A23 12 volt push button
battery (included). Remove back of case by
pushingintabonbottomwithasmallscrew-
driver (see Figure 1).See diagram inside push
button for correct battery orientation. Note:
If batteries are preinstalled, remove orange
battery tab.
2. Plug in wireless chime. To reduce the risk of
electrical shock, this equipment has a polar-
izedplug(onebladeiswiderthantheother).
Thisplugwilltinapolarizedoutletonlyone
way.Iftheplugdoesnottfullyintheoutlet,
reversetheplug.Ifitstilldoesnott,contacta
qualiedelectriciantoinstalltheproperoutlet.
Do not attempt to bypass this safety feature.
3. Test range. Temporarily position push button
whereyouwantitmounted.Presspushbutton
toverifychimeandpushbuttonworkproperly.If
chime does not sound, see Troubleshooting.
Figure 1
WARNING:To prevent possible SERI-
OUS INJURY or DEATH:
     
batteries.
     
notify doctor.
Model 6144

-2- 598-1143-02

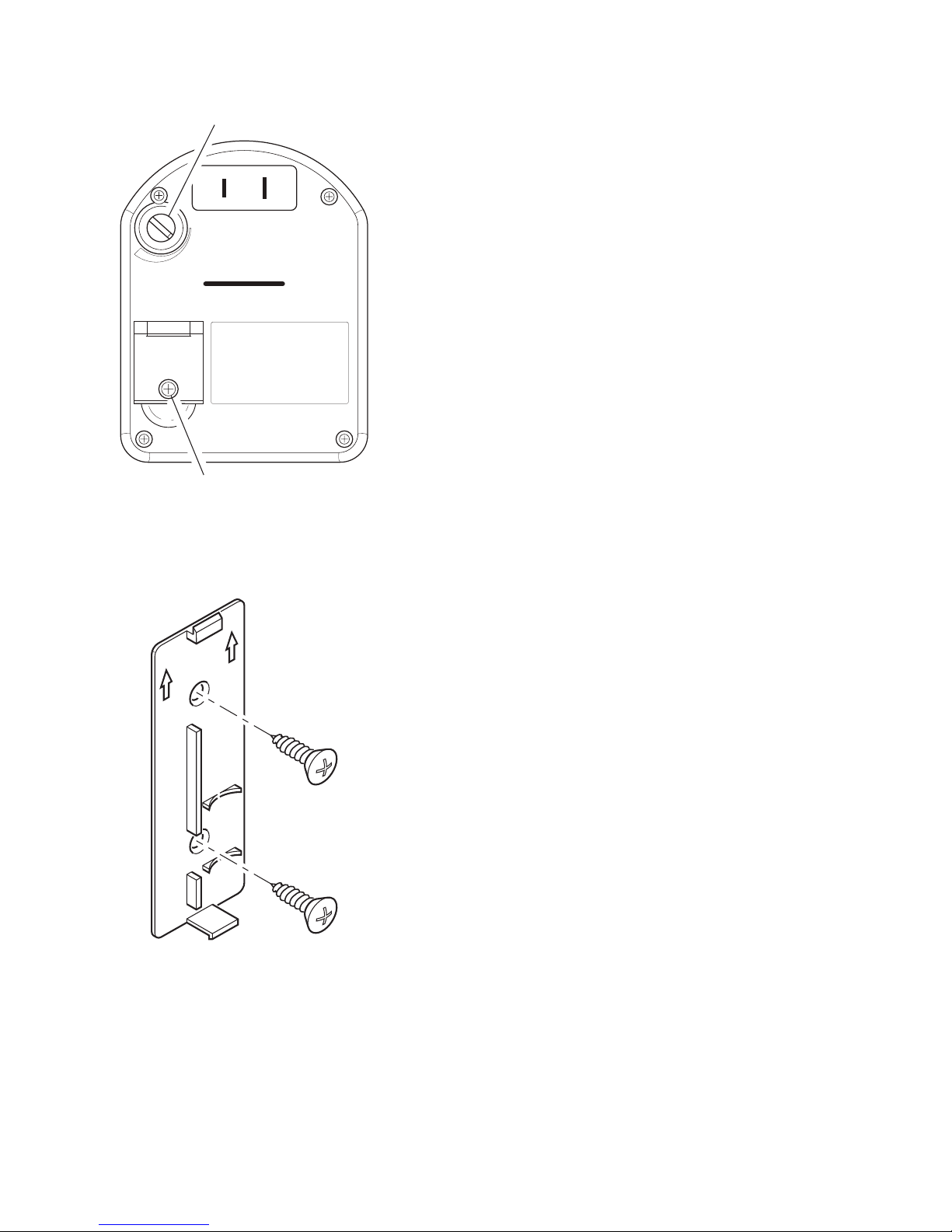

4. Adjust volume control (Available on se-
lected chimes). Unplug chime and adjust
volume control to desired volume (see Figure
2).Plugchimebackintowalloutlet.
5. Mount push button. Use eitherscrewsor
double sided tape to mount push button.
• Screw Mounting: Tomountwith screws,
remove back of case by pushing in tab on
bottomwithasmallscrewdriver(seeFigure
1). Note:Removematerialinscrewholes
(ifneeded) beforemountingwithscrews.
Attachbackofcasetodoorjamborwall(see
Figure 3). Snap front of push button on.
• Tape Mounting:Whenattachingpushbut-
ton using double sided tape, make sure the
surfaceofthedoorjamborwallisclean.
Chime Volume Control
(Selected Chimes)
Figure 3
TOP
Figure 2
Jumper Access Door (See
Tune or Code Section)
C A U T I O N :
D I S C O N N E C T
P O W E R B E F O R E
O P E N I N G
VO LUME

-3-
598-1143-02
Yourwirelesschimehasdifferentselectabletunes:Ding-Dong(twoashes/two
notes/twoashes)orWestminster(eightashes/eightnotes/eightashes).The
factorysettingisfortheWestminstertune.Thistunecanbechangedbyfollowing
theinstructionsbelow.
• Ding-Dong(Twonotetune)
 Strobewill ash twotimes,playthe twonote tune,then ashtwomore
times.
 InsidePushButton:Addajumpertolocation8.
• Westminster (Eight note tune)
 Strobewillasheighttimes,playtheeightnotetune,thenasheightmore
times.
 InsidePushButton:Removejumperfromlocation8.
Note: Some models might require the use of
tweezerstoremoveandreplacethejumpers.

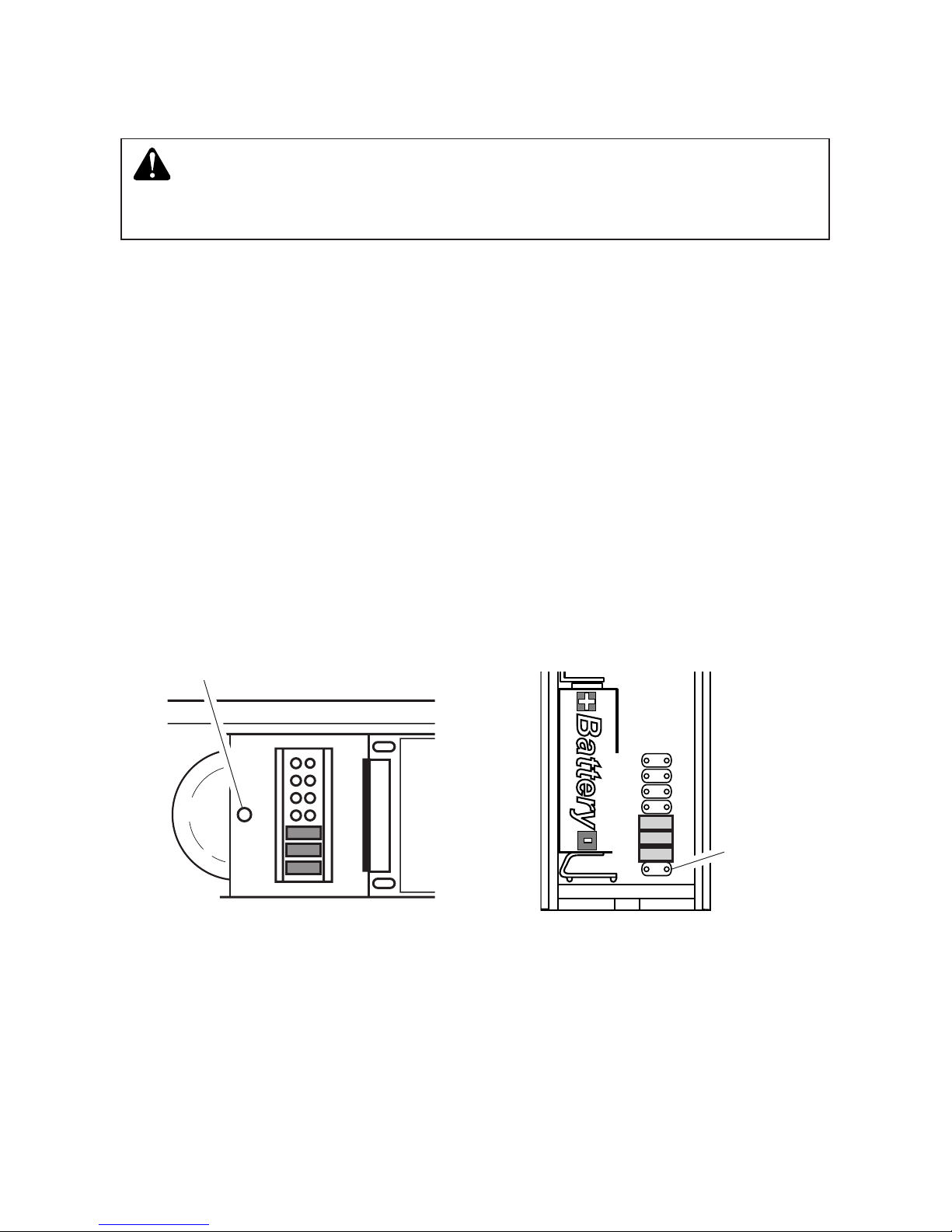

Figure 4
1 2 3 4 5 6 7 8
InsidePush
Button
Tune Setting
VOLUME
1234567
Removescrewto
open access door
BackofChime
Strobe/Tune Settings
WARNING: Disconnect chime unit from power source before
opening code access door. Close door and replace screw before
reconnecting to power.

-4- 598-1143-02
DANGER:Electric shock hazard.Do not open chime. No serviceable
components inside. If strobe fails to flash, replace chime.
Troubleshooting
A. Chime does not sound and strobe does not flash:
• Makesurepushbuttonandchimecodesarethesame(seeFigure5).
• Checkorientationofpushbuttonbattery(Seediagraminsidepushbutton
for correct battery orientation.)
• Checkchargeofpushbuttonbattery,replaceifnecessary.
B. Chime sounds when not intended (false triggers): Chime is receiving
interference from another wireless device; change the code setting (see
Code Settingbelow).
C. Batteries seem OK, but the chime and strobe do not work when in-
stalled:
• Donotmountchimeorpushbuttononmetalornearmetalstuds.This
reducesthetransmitterrange.Use1/4"to1/2"(6to13mm)woodshims
to move chime or push button off metal surface.
• Concreteoorsmayreducerange.Movechimeawayfromoor.
• Trylocatingchimeclosertopushbutton.
D. Code Setting:
WARNING: Disconnect chime unit from power source before
opening code access door. Close door and replace screw before
reconnecting to power.
It is recommended to only change one code position at a time and then check
to see if system is functioning properly.
1. Unplugchimefrompowersource.
2. Open the cases and locate the jumpers on both the push button and chime
(see Figure 5).
3. The push button has eight different jumper locations and the chime has
seven different jumper locations. Jumper positions 1 through 7 are used for
setting the code.

-5-
598-1143-02
Removescrewto
open access door
BackofChime
4. To change the code, either:
• Addajumpertothesamelocationonboththepushbuttonandthechime
or...
• Removeajumperfromthesamelocationonboththepushbuttonandthe
chime or...
• Moveajumperonthepushbuttonfromonelocationtoanother.Movethe
correspondingjumperonthechimetomatchthenewlocationinthepush
button.
 Example:Movejumperatlocation“5”tolocation“4”onboththepush
button and the chime.
Note: Code positions 1 through 7 must be exactly the same for both the
push button and chime for this system to function.
Note:Unitwillcomefactorysetwithjumpersinlocations5,6,and7onthe
push button and on the chime (see Figure 5).
The range of the wireless chime canvary with location,temperature,and
battery condition.
* Code Settings 1-7
MustMatchBothPush
ButtonandChime
InsidePush
Button
Note: Some models might require the use of
tweezerstoremoveandreplacethejumpers.

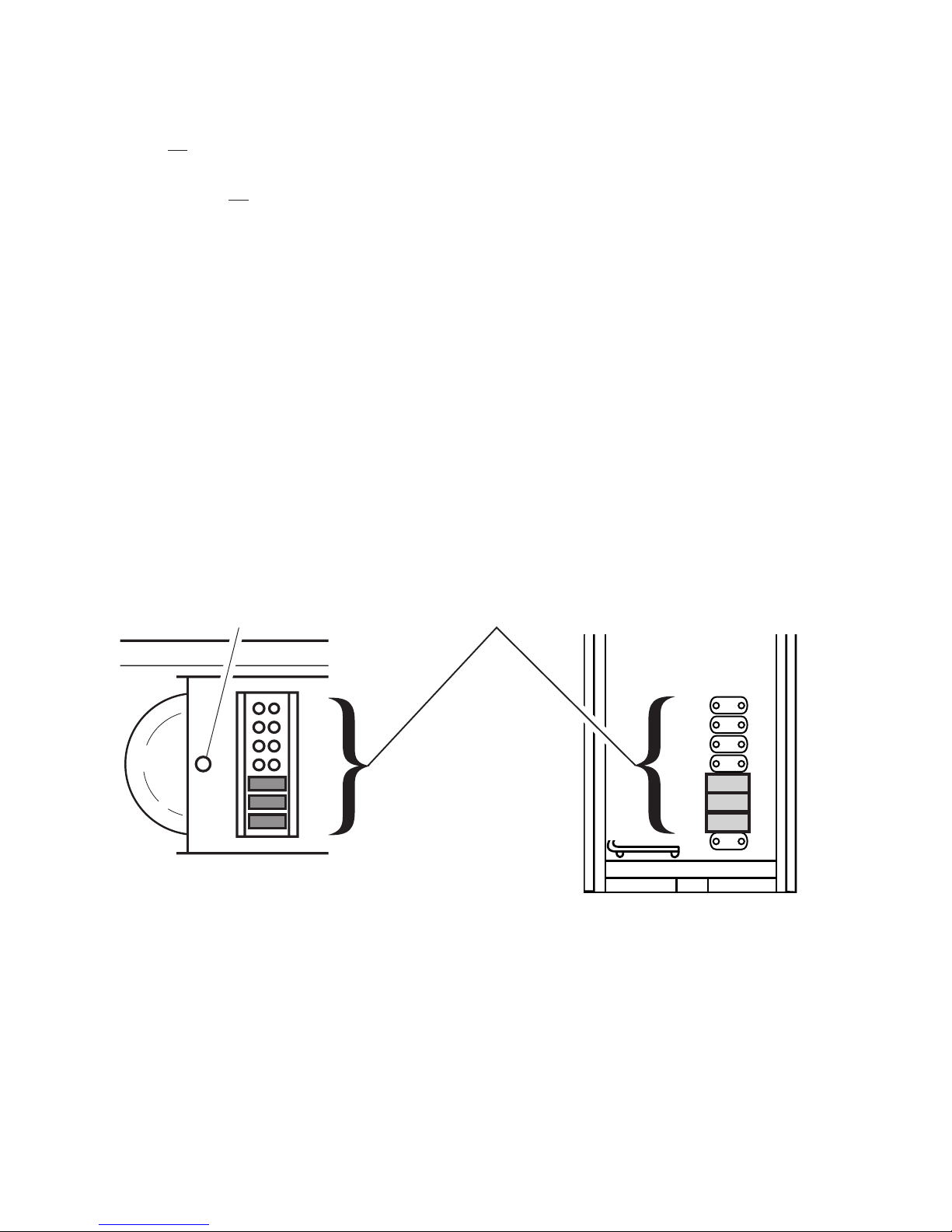

Figure 5
12345678
VOLUME
1234567

-6- 598-1143-02
Technical Service
Please call 1-800-858-8501 (English speaking only) for assistance
before returning product to store.
Ifyouexperienceaproblem,followthisguide.Youmayalsowanttovisitour
Websiteat:www.hzsupport.com. If the problem persists, call* for assistance
at 1-800-858-8501,7:30AMto4:30PMCST(M-F).Youmayalsowrite*to:
HeathCo LLC
P.O.Box90045
BowlingGreen,KY42102-9045
ATTN: Technical Service
*IfcontactingTechnicalService,pleasehavethefollowinginformationavailable:
ModelNumber,DateofPurchase,andPlaceofPurchase.
No Service Parts Available for this Product
Please keep your dated sales receipt, it is required for all warranty
requests.
Regulatory Information
ThisdevicecomplieswithPart15oftheFCCRulesandRSS-210ofIndustry
Canada.Operationissubjecttothefollowingtwoconditions:(1)thisdevicemay
not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
Theuseriscautionedthatchangesormodicationsnotexpresslyapprovedby
the party responsible for regulatory compliance could void the user’s authority
to operate the equipment.

-7-
598-1143-02
HeathCoLLCreservestherighttodiscontinueandtochangespecications
atanytimewithoutnoticewithoutincurringanyobligationtoincorporatenew
features in previously sold products.
ONE YEAR LIMITED WARRANTY
Thisisa“LimitedWarranty”whichgivesyouspeciclegalrights.Youmayalso
haveotherrightswhichvaryfromstatetostateorprovincetoprovince.
For a period of one year from the date of purchase, any malfunction
causedbyfactorydefectivepartsorworkmanshipwillbecorrectedat
no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse,
abuse or negligence, batteries, and other expendable items are not covered
bythiswarranty.Unauthorizedserviceormodicationoftheproductorof
anyfurnishedcomponentwillvoidthiswarrantyinitsentirety.Thiswarranty
does not include reimbursement for inconvenience, installation, setup time,
loss of use, unauthorized service, or return shipping charges.
ThiswarrantycoversonlyHeathCoLLCassembledproductsandisnot
extended to other equipment and components that a customer uses in
conjunctionwithourproducts.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WAR-
RANTIES, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY,
REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR
THATTHEPRODUCTSAREFITFORANYPARTICULARPURPOSE
ORUSE,ANDSPECIFICALLYINLIEUOFALLSPECIAL,INDIRECT,
INCIDENTAL,ORCONSEQUENTIALDAMAGES.
REPAIRORREPLACEMENTSHALLBETHESOLEREMEDYOFTHE
CUSTOMER ANDTHERE SHALL BE NO LIABILITY ONTHE PART
OF HEATHCO LLCFORANYSPECIAL,INDIRECT,INCIDENTAL,OR
CONSEQUENTIALDAMAGES,INCLUDINGBUTNOTLIMITEDTOANY
LOSSOFBUSINESSORPROFITS,WHETHERORNOTFORESEE-
ABLE.Somestatesorprovincesdonotallowtheexclusionorlimitationof
incidental or consequential damages, so the above limitation or exclusion
may not apply to you.
Please keep your dated sales receipt, it is required for all warranty
requests.

-8- 598-1143-02
© 2008 HeathCo LLC 598-1143-02 S
PELIGRO: Peligro de sacudida eléctrica. No abra la campana. Al
interior hay componentes que no requieren servicio. Si la luz estro-
boscópica no funciona, cambie la campana.
Campana
inalámbrica con luz
estroboscópica
Este paquete tiene (El estilo del pulsador y de la
campana puede variar de la ilustración):
• Campana inalámbrica con luz estroboscópica
• Pulsadorinalámbricoconbatería
• Paquetedeferretería
1. Instalar pila alcalina de botón tipo A23
de 12 voltios (Se incluye). Extraer la parte
posterior de la caja presionando la aleta en el
botón con un destornillador pequeño (vea la
Figura 1).Vea el diagrama dentro del pulsador
para la orientación correcta de la pila. Nota:
Silasbateríasestánpreinstaladas,quitela
aletaanaranjadadelasbaterías.
2. Campana inalámbrica enchufable. Para
reducir el riesgo de choque eléctrico, este
equipo tiene un enchufe polarizado (una
patilla es más ancha que la otra). Este en-
chufe podrá insertarse en un tomacorriente
polarizado solamente de una manera. Si el
mismo no entra completamente en el toma-
corriente, invierta el enchufe.Si aún no encaja
Figura 1
 
posible LESIÓN SERIA o LA MUERTE:
 
de las baterías.
 -
diatamente al doctor.
Modelo 6144

-9-
598-1143-02
completamente, póngase en contacto con un
electrista competente para qua éste instale el
tomacorriente correcto. No trate de suprimir
estacaracterísticadeseguridad.
3. Pruebe el alcance.Pongaprovisionalmente
el pulsador en la posición donde lo quiera
instalar. Presioneelpulsador paravericar
que la campanay el pulsador funcionen
apropiadamente. Si la campana no suena,
vea Análisis de Averías.

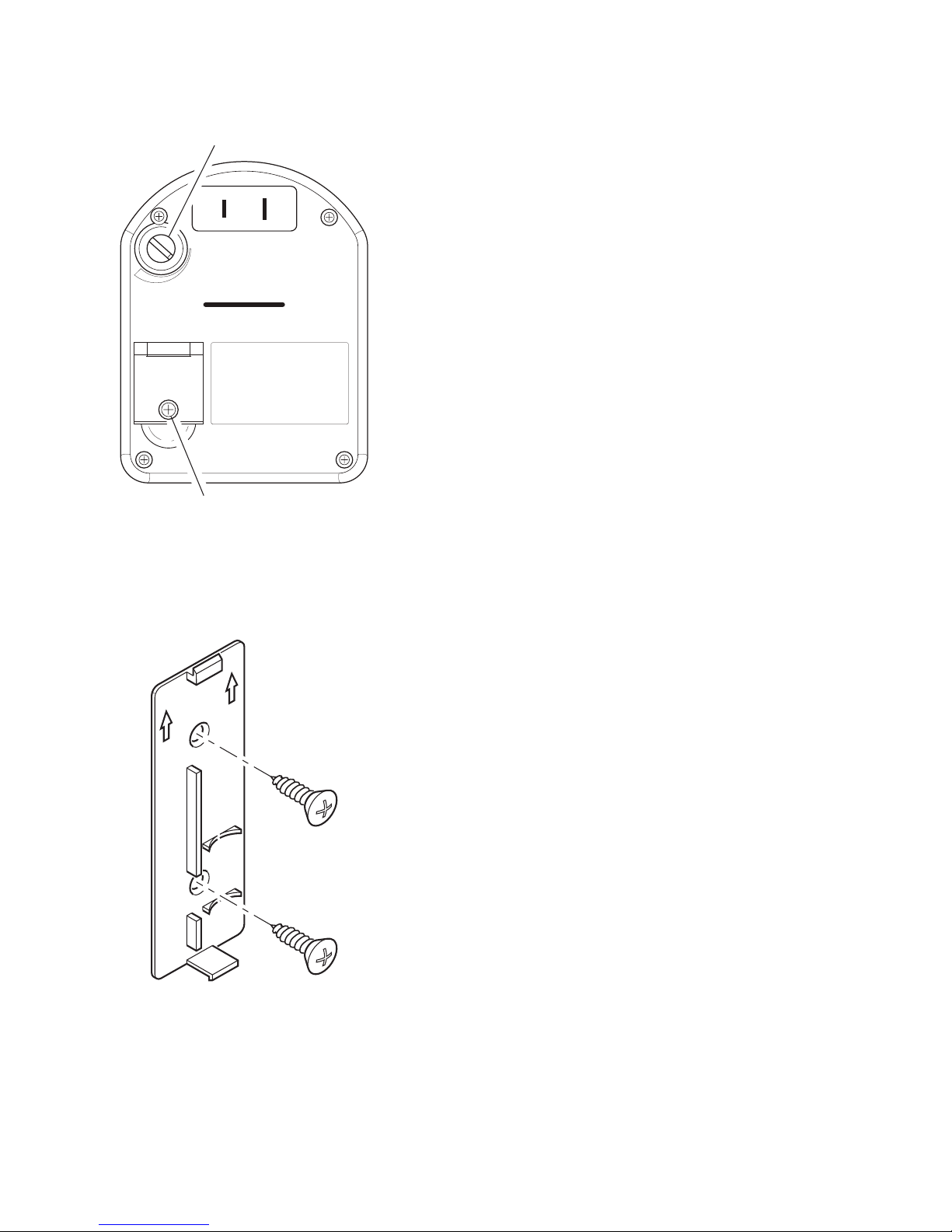

4. Ajuste del control del volumen (Disponible
en los timbres seleccionados). Desenchufe
la campana y ajuste el control del volumen al
volumen deseado (vea la Figura 2). Enchufe
de nuevo la campana en el tomacorriente de
la pared.
5. Instale el pulsador. Use ya sean tornillos o
cinta adhesiva por ambas caras para instalar
el pulsador.
• Montaje con tornillos:Paramontarcon
tornillos, quite la parte de atrás de la caja
empujando hacia adentro la lengüeta de
abajo con un destornillador pequeño y
girando la cuchilla (vea la Figura 1). Nota:
Quite la suciedad de los orificios para
tornillos (si es necesario) antes de poner
los tornillos. Coloque la parte de atrás de
la caja contra la jamba o la pared (vea la
Figura 3). Encaje a presión la parte frontal
del pulsador.
• Montaje con cinta adhesiva: Cuando
jeelpulsadorusandocintaadhesivapor
ambascaras,asegúresequelasupercie
de la pared o la del batiente de la puerta
estén limpias.
Figura 3
Figura 2
Control del Volumen de
la Campana (Campanas
seleccionadas)
Puertadeaccesoalpuente
(Vea la sección de Tonos o
Códigos)
TOP
C A U T I O N :
D I S C O N N E C T
P O W E R B E F O R E
O P E N I N G
VO LUME

-10- 598-1143-02
Su campana inalámbrica tiene diferentes tonos a seleccionar: Tilín-talán (dos
destellos/dosnotas/dosdestellos)oWestminster(ochodestellos/ochonotas
/ochodestellos).VienecalibradadefábricaparaeltonoWestminster.Estetono
puede cambiarse siguiendo las siguientes instrucciones.
• Tilín-talán (tono de dos notas)
La luz estroboscópica destellará dos veces, tocará el tono de dos notas,
luego destellará dos veces más.
 DentrodelPulsador:aumenteunpuentealsitio8.
• Westminster (tono de ocho notas)
La luz estroboscópica destellará ocho veces, tocará el tono de ocho notas,
luego destellará ocho veces más.
 DentrodelPulsador:Quiteelpuentedelsitio8.
Calibraciones de la luz
estroboscópica/ tono

de alimentación antes de abrir la puerta de acceso de códigos. Cierre
la puerta y ponga los tornillos antes de reconectar la alimentación.
Nota:Algunosmodelospodríanrequerir
el uso de pinzas especiales para retirar y
colocar los puentes.
Dentro del
Pulsador
Figura 4
1 2 3 4 5 6 7 8
Programación
del tono
VOLUME
1234567
Quite el tornillo para
abrir la puerta de acceso
Partedeatrás
de la campana

-11-
598-1143-02
PELIGRO: Peligro de sacudida eléctrica. No abra la campana. Al
interior hay componentes que no requieren servicio. Si la luz estro-
boscópica no funciona, cambie la campana.
Análisis de Averías
A. La campana no suena y la luz estroboscópica no destella:
• Asegúresequeloscódigosdelpulsadorydelacampanaseanlosmismos
(vea la Figura 5).
• Veriquelaposicióndelabateríadelpulsador (Vea el diagrama dentro
delpulsadorparalaorientacióncorrectadelabatería.)
• Reviselacargadelasbateríasdelpulsadorydelacampana,reemplácelas
si es necesario.
B. La campana suena sin razón (falsa activación): La campana está recibiendo
interferenciadeotrodispositivoinalámbrico;cambieloscódigos(veaabajola
Configuración de Códigos).
C. Las baterías parecen estar bien, pero cuando están instaladas no
funciona la campana ni la luz estroboscópica:
• Noinstalelacampanaoelpulsadorsobresuperciesmetálicasocercade
montantes metálicos. Esto reduce el alcance del transmisor. Use cuñas de
maderade6a13mmparaaislaralpulsadordelasuperciemetálica.
• Lospisosdeconcretopuedenreducirelalcance.Muevalacampanafuera
del piso.
• Tratedeubicaralacampanalomáscercadelpulsador.


de alimentación antes de abrir la puerta de acceso de códigos. Cierre
la puerta y ponga los tornillos antes de reconectar la alimentación.
Se recomienda cambiar tan solo una posición de código a la vez y luego com-
probar para ver si el sistema está funcionando correctamente.
1. Desenchufe la campana de la fuente de alimentación.
2. Abra las cajas y localice los puentes tanto en el pulsador como en la campana
(vea la Figura 5).
3. El pulsador tiene ocho sitios diferentes para los puentes y la campana
tiene siete. Las posiciones de puente del 1 al 7 se usan para programar el
código.

-12- 598-1143-02
4. Paracambiarelcódigo,o:
• Añadaunpuenteenelmismositioenelpulsadoryenlacampana,o…
• Quiteunpuentedelmismositiodelpulsadorydelacampana,o…
• Muevaunpuentedelpulsadordeunsitioaotro.Muevaelpuenteco-
rrespondiente de la campana para que se iguale con el nuevo sitio en el
pulsador.
 Ejemplo:Muevaelpuentedelsitio“5”alsitio“4”tantoenelpulsadorcomo
en la campana.
Nota: Para que funcione este sistema, las posiciones de la 1 a la 7 de los
puentes deben ser iguales tanto en el pulsador como en la campana.
Nota:Launidadvendráconlaconguracióndefábricaconlospuentesenlos
sitios 5, 6 y 7 en el pulsador y en la campana. (vea la Figura 5).
El alcance de la campana inalámbrica puede variar con: la ubicación, tempe-
raturaycondicionesdelabatería.
Quite el tornillo para
abrir la puerta de acceso
* Las Calibraciones de
Código del 1-7 Deben Co-
incidirTantoenelPulsador
Como en el Timbre
Nota:Algunos modelospodrían requerir el uso de
pinzas especiales para retirar y colocar los puentes.
Figura 5
Partede
atrás de la
campana Dentro del
Pulsador
12345678
VOLUME
1234567

-13-
598-1143-02
Servicio Técnico
Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para
pedir ayuda antes de devolver el producto a la tienda.
Sitienealgúnproblema,sigaestaguía.Ustedpuedetambiénvisitarnuestro
sitioWeb:www.hzsupport.com. Si el problema continúa, llame al 1-800-858-
8501(sóloparahablareninglés),de7:30AMa4:30PMCST(L-V).Usted
puede también escribir a:
HeathCo LLC
P.O.Box90045
BowlingGreen,KY42102-9045
ATTN: Technical Service (Servicio Técnic)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información:
NúmerodeModelo,FechadecomprayLugardecompra.
No hay piezas de servicio disponibles para este producto.
Por favor guarde su recibo de venta fechado; se lo requiere para cualquier
solicitud de garantía.
Información Regulatoria
EsteaparatocumpleconlaParte15delasReglasdelaFCC(ComisiónFe-
deral de Comunicaciones) y con la RSS-210 de las Industrias del Canadá. El
funcionamiento está sujeto a las dos siguientes condiciones: (1) este aparato
no puede causar interferencias dañinas, y (2) este aparato debe aceptar cual-
quier interferencia recibida, incluyendo una interferencia que pueda causar un
funcionamiento indeseable.
Seadviertealusuarioquecambiosomodicacionesnoaprobadasexpresa-
menteporlaparteresponsabledecumplirconlosreglamentospodríainvalidar
la autoridad del usuario para el uso de este equipo.

-14- 598-1143-02
HeathCo LLC se reserva el derecho de descontinuar y de cambiar las es-
pecicacionesacualquiermomento,sinprevioaviso,sinincurrirenninguna
obligacióndetenerqueincorporarnuevascaracterísticasen los productos
vendidos anteriormente.
GARANTÍA LIMITADA A 1 AÑO
Estaesuna“GarantíaLimitada”queledaaUd.derechoslegalesespe-
cícos.Ustedpuedetambiéntenerotrosderechosquevaríandeestado
a estado o de provincia a provincia.
Porunperíodode1añodesdelafechadecompra,cualquiermalfun-
cionamiento ocasionado por partes defectuosas de fábrica o mano de
obra será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal
uso,abusoonegligencia,baterías,uotraspartesfungiblesnoestáncu-
biertasporestagarantía.LosServiciosnoautorizadosomodicaciones
del producto o de cualquier componente que se provee invalidarán esta
garantíaensutotalidad.Estagarantíanoincluyereembolsoporincon-
veniencia, instalación, tiempo de instalación, perdida de uso, servicio no
autorizado, o costos de transporte de retorno.
EstagarantíacubresolamentelosproductosensambladosporHeathCo
LLC y no se extiende a otros equipos o componentes que el consumidor
usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS
GARANTÍAS,EXPRESADASOSOBREENTENDIDAS,INCLUYENDO
CUALQUIERGARANTÍA,REPRESENTACIÓNOCONDICIÓNDECO-
MERCIABILIDADOQUELOSPRODUCTOSSEADAPTENPARACUAL-
QUIERPROPÓSITOOUSOENPARTICULAR,YESPECIFICAMENTE
EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS,
INCIDENTALES Y CONSECUENTES.
LAREPARACIÓNOELREEMPLAZODEBERÍASERLAÚNICASOLU-
CIÓNDELCLIENTEYNOHABRÁRESPONSABILIDADPORPARTE
DE HEATHCO LLCPORCUALQUIERDAÑOESPECIAL,INDIRECTO,
INCIDENTALOCONSECUENTE,INCLUIDOSPERONOLIMITADOS
ACUALQUIERPÉRDIDA DE NEGOCIO O GANACIASSEANO NO
PREVISIBLES.Algunosestadosoprovinciasnopermitenlaexclusióno
limitacióndedañosincidentalesoconsecuentes,demodoquela limitación
o exclusión arriba indicada puede que no se aplique a Ud.
Por favor guarde su recibo de venta fechado; se lo requiere para
cualquier solicitud de garantía.

-15-
598-1143-02
© 2008 HeathCo LLC 598-1143-02 F
DANGER : Risque de choc électrique. N’ouvrez pas le carillon; le
boîtier ne comprend aucune pièce à remplacer. Si le stroboscope ne
clignote pas, remplacez le carillon.

stroboscope
Cet emballage contient (Le style de l’unité de
bouton-poussoir et du carillon peut varier par
rapport à l’illustration):
• Carillonsanslavecstroboscope
• Unitédebouton-poussoirsansl,avecpile
• unensembledeferrures
Figure 1
 
A23 pour bouton-poussoir (Compris).
Ôtez la partie arrière du boîtier en enfonçant
la patte du bas au moyen d’un petit tournevis
(voir la Figure 1). Voir la bonne orientation de
la pile sur le schéma à l'intérieur de l'unité de
bouton-poussoir. Note : Si les piles sont déjà
en place, retirez la languette orange.
  Pourréduire
le risque de choc électrique, cet appareil est
dotéd'unechepolarisée(unlamepluslarge
quel'autre).Cettechepeutêtreinséréedans
une prise d'une seule façon seulement. Si la
chenepeutêtreinséréeàfonddanslaprise,
inversez-la. Si elle ne convient toujours pas,
demandez à un électricien compétent d'ins-
taller une prise appropriée. Ne tentez pas de
contourner cette fonction de sécurité.
MISE EN GARDE : Pour éviter les
  
de DÉCÈS :
 
des piles.
   
immédiatement un médecin.
Modèle 6144

-16- 598-1143-02
3. Plage d’essai.Positionneztemporairement
l’unité de bouton-poussoir à l’endroit où
vous désirez la monter. Enfoncez le bouton-
poussoir pour vous assurer que celui-ci et
le carillon fonctionnent correctement. Si le
carillon ne retentit pas, consultez la section «
Dépannage ».
4. Réglage du volume (Disponible sur cer-
tains modèles de carillon). Débranchez le
carillon et réglez le volume à la puissance
souhaitée (voir la Figure 2). Rebranchez le
carillon dans la prise électrique.
5. Montez l’unité de bouton-poussoir. Utilisez
soit des vis, soit du ruban adhésif double face
pour monter l’unité de bouton-poussoir.
• Au moyen de vis : Pourfairel’installation
avec les vis, enlevez le dos du boîtier en
poussant sur les agrafes de la base avec un
tournevis (voir la Figure 1). Note : Enlevez
les débris des trous de vis (au besoin) avant
d’installer les vis. Fixez le dos du boîtier au
chambranle ou au mur (voir la Figure 3).
Enclenchez la partie avant de l’unité de
bouton-poussoir en place.
• Au moyen de ruban adhésif : Lorsque
vous montez l’unité de bouton-poussoir
en utilisant du ruban adhésif double face,
assurez-vous que la surface du montant de
porte ou du mur est propre.
Commande de volume
du carillon (carillons
sélectionnés)
Portillond’accèsaux
commutateurs (voir la section
Tonalités ou Codes)
Figure 3
TOP
Figure 2
C A U T I O N :
D I S C O N N E C T
P O W E R B E F O R E
O P E N I N G
VO LUME

-17-
598-1143-02
Lecarillonsans l peutjouerdeux mélodiesouairs distincts:Ding-Dong
(deux clignotements, deux notes, deux clignotements) ou Westminster (huit
clignotements, huit notes, huit clignotements). L’appareil est réglé à l’usine pour
jouerl’airWestminster,maisvouspouvezmodiercettemélodieensuivantles
directives ci-dessous :
• Ding-Dong (deux notes)
Le stroboscope clignote deux fois, les deux notes sont diffusées, puis le
stroboscope clignote deux fois de plus.
 Bouton-poussoirintérieure:Ajouteruncavalieràlaposition8.
• Westminster (huit notes)
Le stroboscope clignote huit fois, les huit notes sont diffusées, puis le stro-
boscope clignote huit fois de plus.
 Bouton-poussoirintérieure:Enleverlecavalieràlaposition8.
Paramètres du stroboscope et de la mélodie
-
tation avant d’ouvrir la porte d’accès au code. Refermer la porte et
replacer la vis avant de rebrancher le carillon.
Note :Pourcertainsmodèles,ilpeutêtrenéces-
saire d’employer des petites pinces pour ôter et
replacer les cavaliers.
Figure 4
1 2 3 4 5 6 7 8
Réglage de
la mélodie
Unité de bouton-
poussoir intérieure
VOLUME
1234567
Enlever la vis pour
ouvrir la porte d’accès.
Arrière du carillon

-18- 598-1143-02
DANGER : Risque de choc électrique. N’ouvrez pas le carillon; le
boîtier ne comprend aucune pièce à remplacer. Si le stroboscope ne
clignote pas, remplacez le carillon.
Dépannage
A. Le carillon ne diffuse pas les notes et le stroboscope ne clignote pas :
• Assurez-vousquelescodesdel’unitédebouton-poussoiretducarillon
sont identiques (voir la Figure 5).
• Vériezl’orientationdelapiledel’unitédebouton-poussoir (Consultez le
diagramme à l’intérieur du bouton-poussoir pour connaître l’orientation
appropriée des piles.)
• Vériez l’état de charge des piles de l’unité debouton-poussoir et du
carillon, et remplacez-les si nécessaire.
B. Le carillon se déclenche sans raison (déclenchements intempestifs) :
Lecarilloncaptelesinterférencesd’unautredispositifsansl;modiezles
codes (Consultez la section Réglage des codes, plus loin.)
C. Les piles semblent correctes, mais le carillon et le stroboscope ne
fonctionnent pas lorsqu’ils sont branchés :
• Nemontezpaslecarillonoul’unitédebouton-poussoirdirectementsurdu
métal ou près de poteaux métalliques. Ceci réduit la portée. Utilisez des
cales d’espacement en bois de 6 à 13 mm d’épaisseur pour rehausser le
carillon ou l’unité de bouton-poussoir de toute surface métallique.
• Desplanchersdebétonpeuventréduirelaportéedel’appareil.Éloignez
le carillon des planchers.
• Tentezd’installerlecarillonplusprèsdel’unitédebouton-poussoir.
D. Réglage des codes :
-
tation avant d’ouvrir la porte d’accès au code. Refermer la porte et
replacer la vis avant de rebrancher le carillon.
Ilestrecommandédenechangerqu’unseulcavalieràlafoisetdevériersi
le système fonctionne correctement.
1. Débranchez le carillon de la prise électrique.
2. Ouvrez les boîtiers, et repérez les cavaliers de l’unité du bouton-poussoir et
du carillon (voir la Figure 5).
3. Le bouton-poussoir comporte huit positions distinctes pour les cavaliers et le
carillon en comporte sept. Les positions 1 à 7 servent au réglage du code.

-19-
598-1143-02
4. Pourmodierlecode,vouspouvez:
• Ajouteruncavalierentrelesmêmesbornessurlebouton-poussoiretsur
le carillon, ou...
• Retireruncavalierdesmêmesbornessurlebouton-poussoiretsurle
carillon, ou...
• Déplaceruncavalier du bouton-poussoir,d’une borneversune autre,
puisfairedemêmeaveclecavalieretlesbornescorrespondantesdu
carillon.
 Parexemple:Déplacezlecavalier,delaposition«5»verslaposition«
4»surlebouton-poussoiretsurlecarillon.
Note : Les cavaliers des positions 1 à 7 doivent être exactement les mê-
mes, pour le bouton-poussoir et le carillon, pour que ce système puisse
fonctionner correctement.
Note : Les cavaliers sont installés à l’usine aux positions 5, 6 et 7 sur le bouton-
poussoir et sur le carillon (voir la Figure 5).
Laportéeducarillonsanslpeutvariersuivantl’emplacementchoisi,latem-
pérature et l’état des piles.
* Les réglages de code 1-7 doi-
vent correspondre à l’unité de
bouton-poussoir et au carillon
Unité de bouton-
poussoir intérieure
Note :Pourcertainsmodèles,ilpeutêtrenécessaired’employerdes
petites pinces pour ôter et replacer les cavaliers.
Figure 5
12345678
Enlever la vis pour
ouvrir la porte d’accès.
Arrière du carillon
VOLUME
1234567

-20- 598-1143-02
Service Technique

obtenir de l’aide avant de retourner l’article au magasin.
En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site
Webàwww.hzsupport.com. Si le problème persiste, composez* le 1 800
858-8501 (service en anglais seulement), entre 7 h 30 et 16 h 30, HNC, du
lundi au vendredi. Vous pouvez aussi écrire au :
HeathCo LLC
P.O.Box90045
BowlingGreen,KY42102-9045
ATTN: Technical Service (Service technique)
* Lors d’un appel au service technique, veuillez avoir les renseignements suivants
à portée de main : numéro du modèle, date d’achat et endroit de l’achat.
Aucune pièce de rechange n’est disponible pour ce produit.

pour toutes vos demandes liées à la garantie.
Renseignements de règlements
Ce dispositif est conforme aux exigences de la partie 15 des règles FCC et
RSS-210 d’Industrie Canada.Son fonctionnement est sujet aux deux conditions
suivantes: 1) Ce dispositif ne doit pas causer de parasites nuisibles, et 2) ce
dispositif doit endurer tous les parasites reçus, y compris ceux susceptibles de
provoquer un fonctionnement intempestif.
Avisàl’utilisateur:Leschangementsoumodications,quin’ontpasétéexplicite-
ment approuvés par l’organisme chargé d’assurer la conformité aux règlements,
pourraient invalider le droit de l’utilisateur à faire fonctionner cet appareil.
