Heath Zenith DualBrite PF-4291-BK User manual

DualBrite®Motion
Sensing Diecast
Lantern
© 2007 HeathCo LLC 598-1234-04
OPERATION
* resets to Auto Mode at dawn.
Set the ON-TIME switch
on the bottom of the cover
plate to TEST. TEST 1 5 10 MIN
Set ON-TIME switch to
1, 5, or 10 minutes.
1 Second
OFF then...
Manual mode only works at
night because daylight re-
turns the sensor to AUTO.
Flip the light switch off for
one second then back on to
toggle between AUTO and
MANUAL MODE.
Manualmodeworksonlywith
the ON-TIME switch in the 1,
5, or 10 position.
... back on.
Note: When first turned on wait about 1 1/2
minutes for the circuitry to calibrate.
TEST
AUTO
MANUAL MODE
TEST 1 5 10 MIN
Mode: On-Time Works: Day Night
Test 5 Sec x x
Auto 1, 5, or 10 Min x
Manual To Dawn* x
Accent 3, 6 Hr. to Dawn x
Before installation, record the model
number from back of fixture below.
Attach receipt in case of possible war-
ranty issues.
Items Models
059603 PF-4291-BK
048041 PF-4291-RS
253376 PF-4293-WI
253384 PF-4294-OR
253378 PF-4296-WI
Questions or problems? Before returning
to your retailer, refer to the troubleshooting
guide in this manual or call our technical ser-
vice department at 1-800-858-8501 (English
speaking only), 7:30 am to 4:30 pm, CST,
Monday – Friday.
Features
• Light comes on when motion is detected.
• Automatically turns light off.
• Dusk Accent lighting.
• Photocell keeps the light off during daylight
hours.
Package Contents
• Lantern
• Universal Mounting Bracket
• Mounting Screws (Includes extra long screw
studs for recessed junction box mounting)
• Wire Connectors
ON-TIME
ON-TIME
Meets the ENERGY STAR®
guidelines when DualBrite®
function is off.
Requirements
• The light control requires 120 volts AC.
• If you want to use Manual Mode, the control
must be wired through a switch.
• Some electrical codes require installa-
tion by a qualified electrician.

2598-1234-04

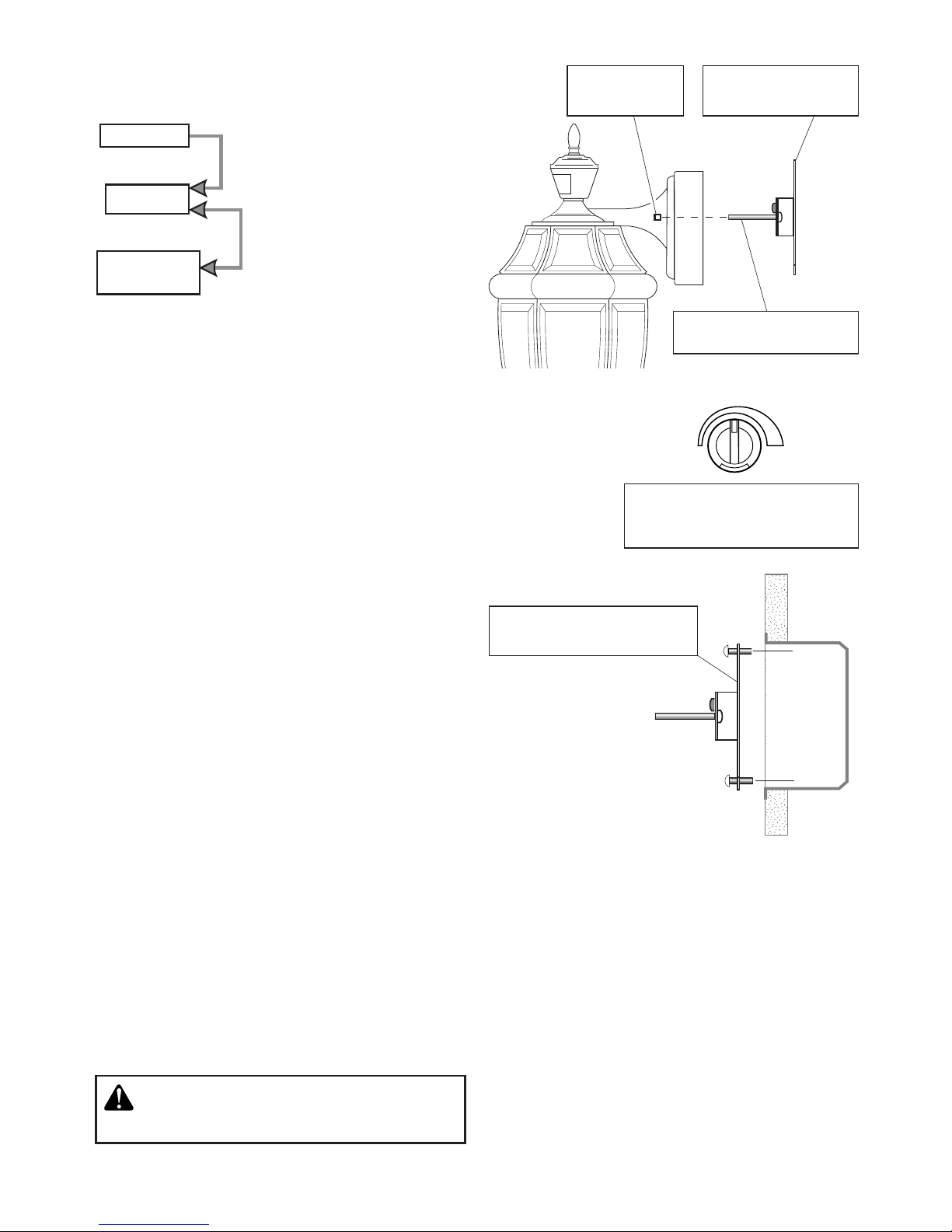

INSTALLATION
Estimated Installation Time: 30 minutes
Items needed for installation (not included):
• Phillips and flathead screwdrivers
• Pliers • Wire strippers/cutters
• Safety glasses • Light bulb
• Silicone caulk
Forbestperformance,mountthefixtureabout
6 feet (1.8 m) above the ground.
1. Remove
two nuts.
2. Remove
X-Bar.
Junction
Box
5. Attach X-Bar to
junction box
Due to the size and weight of the fixture, you
mayfindithelpfultohaveanassistantholdthe
fixture in place while connecting the wires.
MAX
MIN
3. Tighten screws
finger tight.
SENSITIVITY
4. Set sensitivity on fixture
back to the mid-position.
WARNING: Turn power off at circuit
breaker or fuse.
Mode Switching Summary
DualBrite®Dimmer Control
Lightcomesonhalfbrightforselectedtimeaf-
terdusk (Off,3 hr.,6 hr.,until dawn).Selecting
OFFdisablesthisfeature.Themotionsensing
features will continue to work as described
in this manual. If motion is sensed, the light
turns on full bright for the ON-TIME (1, 5, or
20 minutes) then returns to dim mode.
ON-TIME Switch at 1,
5, or 10 minutes
Flip light switch
off for one second
then back on*
* If you get confused while switching modes,
turn the power off for one minute, then back
on.After the calibration time the control will
be in the AUTO mode.
MANUAL MODE
AUTO
TEST

3
598-1234-04

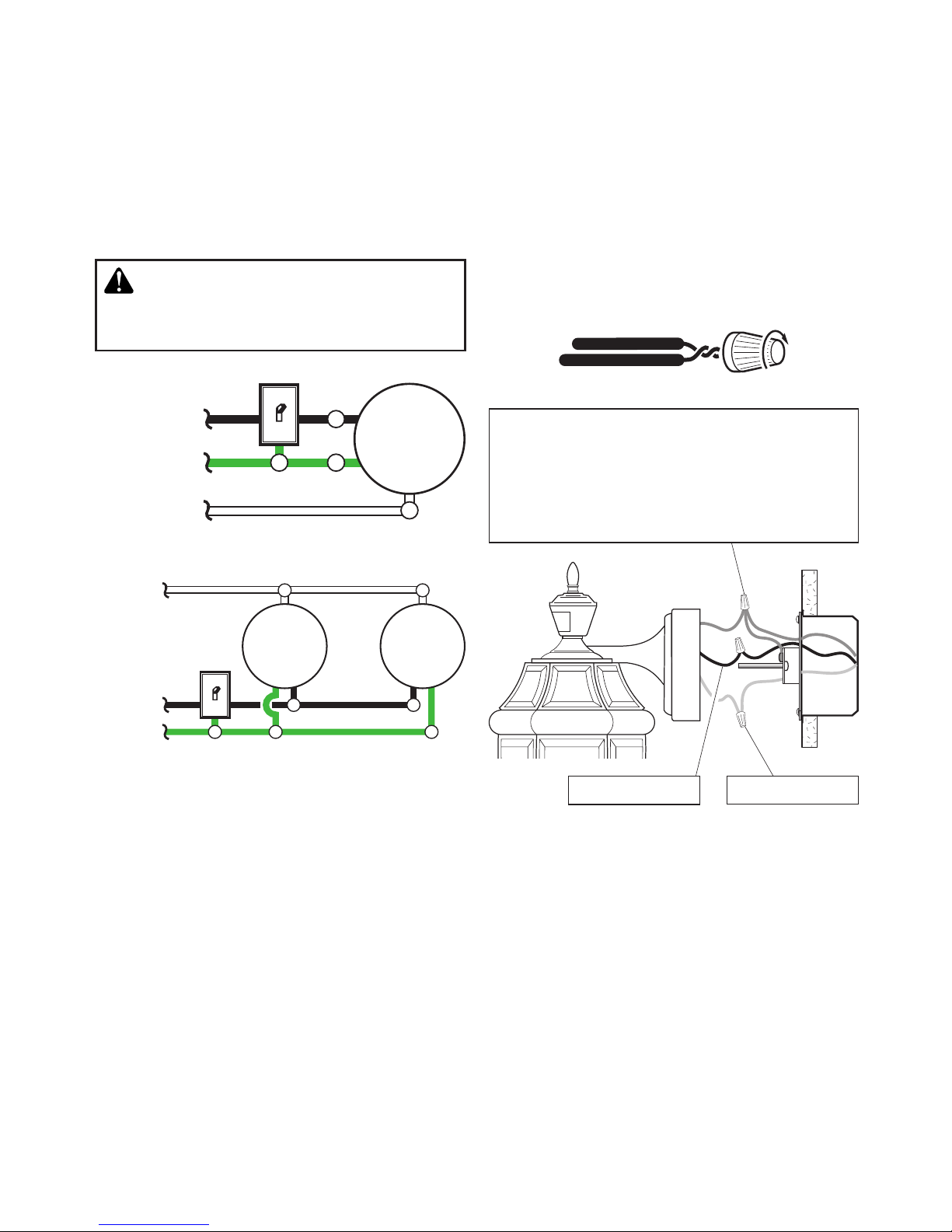

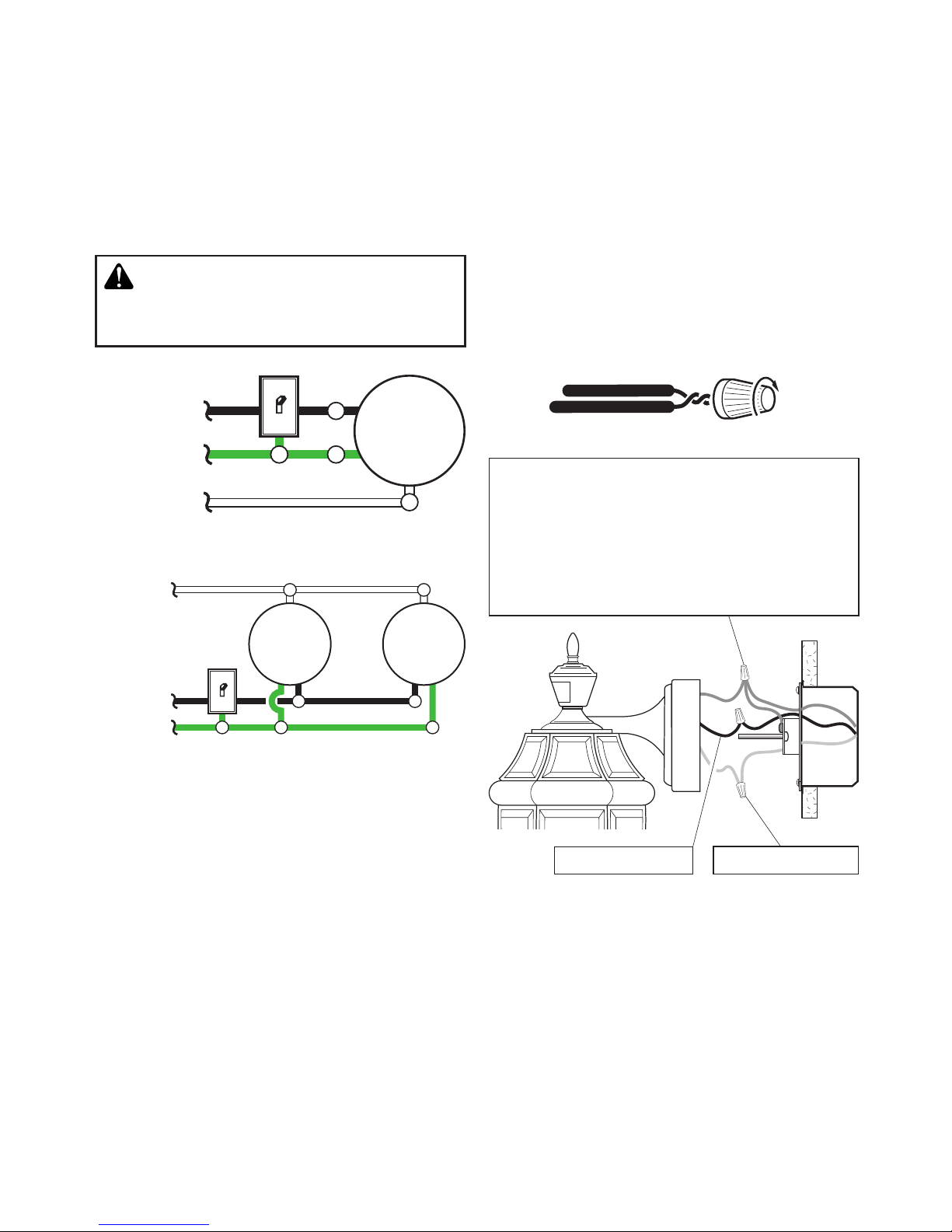

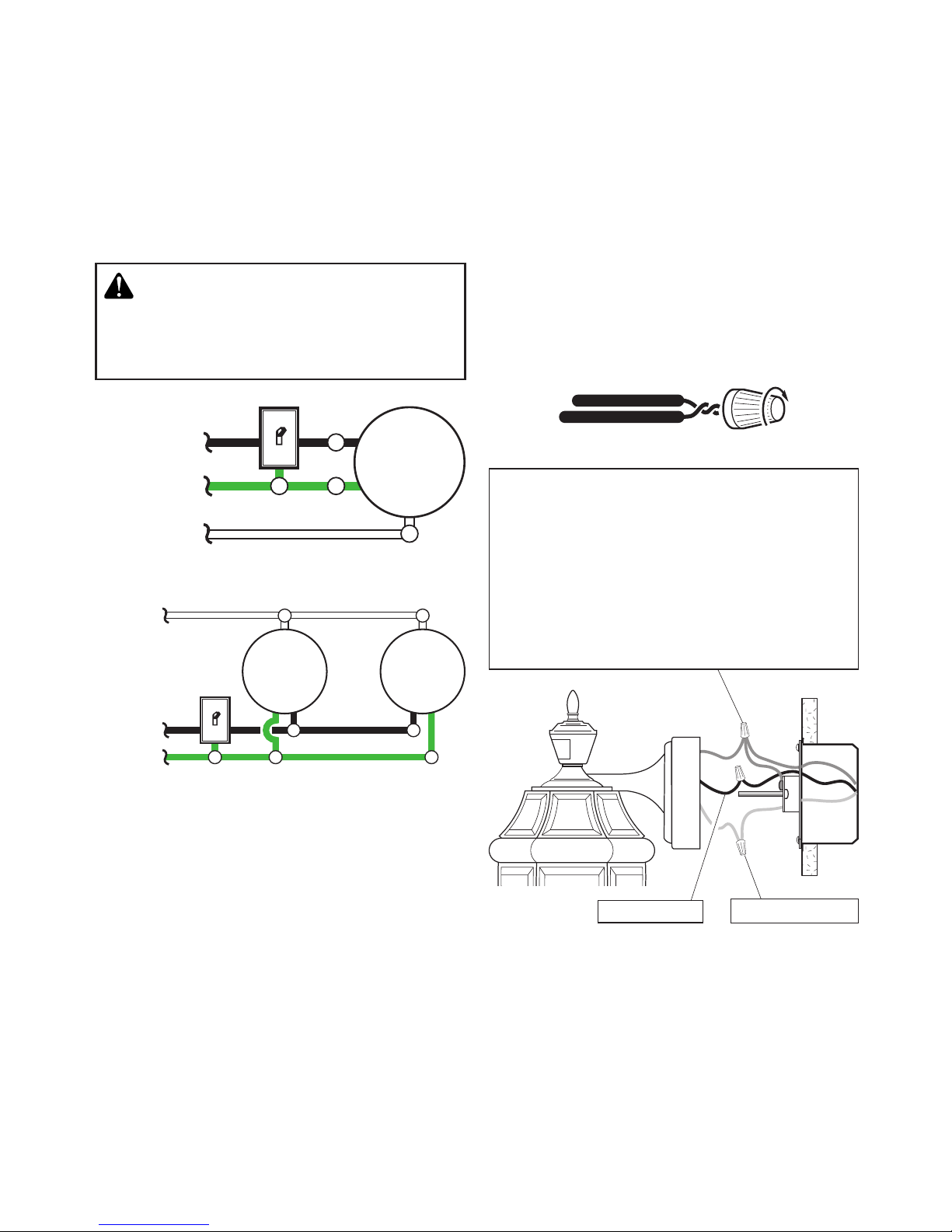

WIRING
One Motion Light
❒ Twist the junction box wires and the
fixture wires together as shown below.
Secure with wire connectors.If you have
a metal junction box, you may not need
thegreen“pigtail”.Ifyouareunsureabout
the grounding method, consult your local
building code.
Two Motion Lights
Black
White
Green
or Bare
Light
Fixture
Black
White
Green
or Bare
Light
Fixture
Light
Fixture
CAUTION:DO NOT connect the RED
wire unless you want to control other
lights from the motion sensor.
Note: All wiring should be run in accordance
with the National Electrical Code through
conduit or another acceptable means.
Contact a qualified electrician if there is
any question as to the suitability of the
system. Connect the fixture wires to the wires in the
junction box. Twist the wires together and
secure with wire connectors.
Black to black White to white
Recommended Grounding Method
Use a green ground “pigtail” (not provided) and
twist one end together with the bare fixture wire
and the box ground wire. Secure with a wire
connector. Secure the other end of the “pigtail”
with the GND screw on the mounting plate.

4598-1234-04
OPTIONAL WIRING
This fixture is provided with a sensor rated for 360 Watts. Since the fixture is only rated 100
Watts, 260 Watts of additional load may be controlled by this sensor.
When determining what a fixture is rated for, do not simply look at the rating on the lamp in
the fixture. Look at the marking which specifies the maximum lamp wattage for which the
fixture is suitable.
Once you have selected the fixtures to be connected and determined their maximum ratings,
add these ratings up. For instance, if you have 3 fixtures rated 100 Watts, 150 Watts, and
75 Watts respectively, you have a total load of 325 Watts.

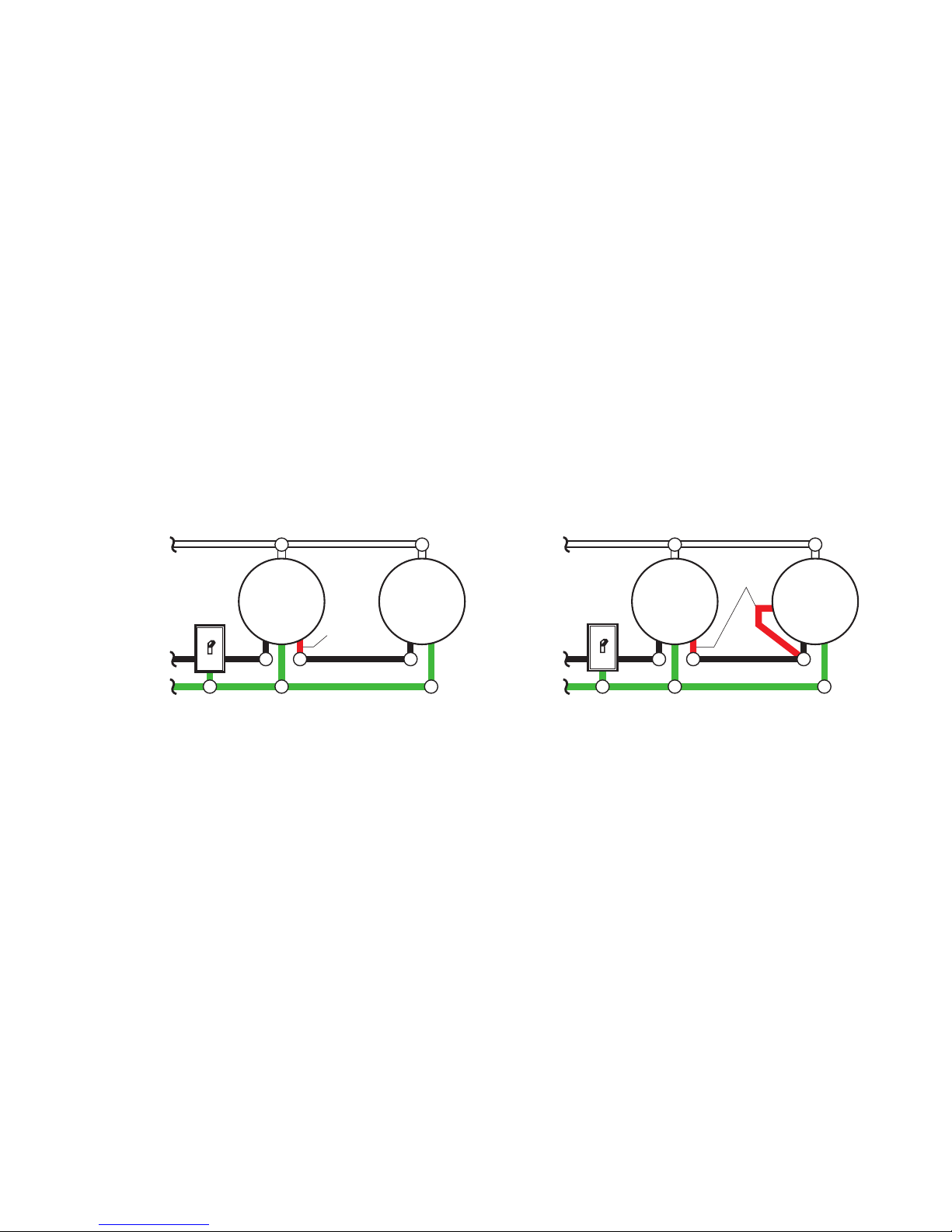

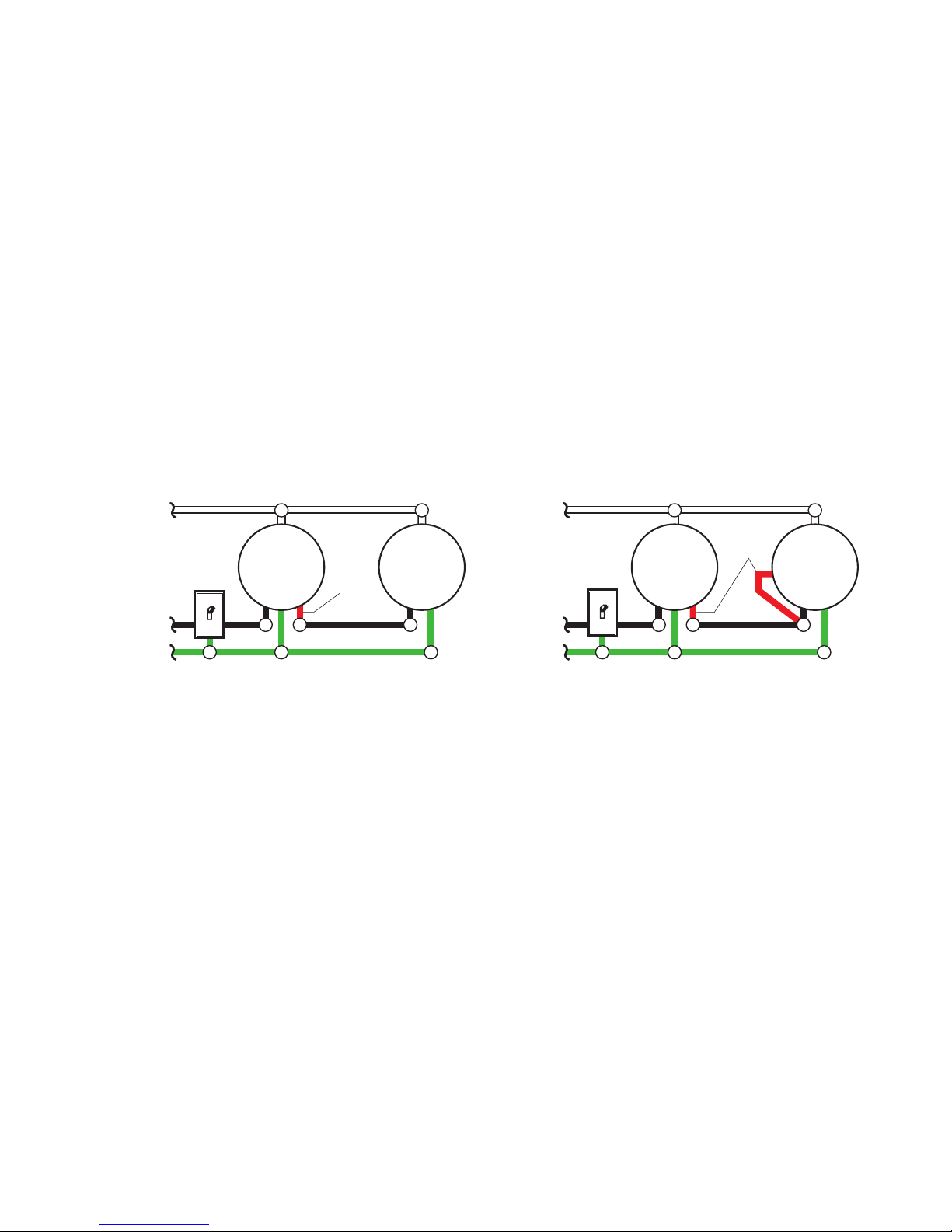

Wiring Diagram 1 – When wiring to control a standard light fixture: Strip the motion sensor’s
red wire and connect to the standard light’s black wire. Connect all white wires together.
Total fixture ratings must not exceed 360 Watts (3.0 A).
Wiring Diagram 2 – When wiring to control another motion sensing light fixture (Master /
Slave): Strip the red wire in both light fixtures.Connect the red wire of the controlling (master)
fixture to the red and black wires of the controlled (slave) fixture. Connect all white wires
together. Total fixture ratings must not exceed 360 Watts (3.0 A).
Wiring Diagram 1
Black
White
Green
or Bare
Light
Fixture
Light
Fixture
Wiring Diagram 2
(Standard) Master Slave
It is also possible to wire two motion lights so that either fixture will turn on both lights at the
same time (dual master system).It is recommended that only people with plenty of electrical
experience attempt this configuration.Please call our customer service number (1-800-858-
8501 - English speaking only) before attempting this wiring. If the dual master wiring is not
done correctly, it can destroy both motion sensing fixtures and void your warranty.
Black
White
Green
or Bare
Light
Fixture
Light
Fixture
Red
Red

5
598-1234-04
The detector is less sensitive to motion di-
rectly towards it and more sensitive to across
motion.
Sensor
Motion
Least Sensitive Most Sensitive
Avoid aiming the control at:
• Objects that change temperature rapidly,
such as heating vents and air condition-
ers. These heat sources could cause false
triggering.
• Areas where pets or traffic may trigger
the control.
• Nearby large, light-colored objects
reflecting light may trigger the shut-off
feature. Do not point other lights at the
sensor.
30 ft.
(9.1 m)
Maximum Range Maximum
Coverage Angle
6 ft.
(1.8 m)
150°
COMPLETE THE
INSTALLATION
❒Stuff the wires into the junction box.Make
sure none of the wires get pinched.
Slide the fixture onto the mounting
screws and tighten nuts.
❒ Install light bulb (100 Watt maximum).
❒ Install the lower glass assembly (if
applicable). Secure with decorative
screws.
❒Aftercompletingthetests,caulkbetween
fixture canopy and mounting surface
with silicone weather sealant.
Junction
Box
Motion
LOWER ARM INSTALLATION
(4294 Only)
Model 4294 comes with a separate lower
arm. Follow the directions below to attach
the lower arm.
1. Complete the in-
stallation steps
above.
2. Usingthedecora-
tive screws pro-
vided, secure the
lower arm to the
canopy and the
bottomofthelow-
er glass assem-
bly as shown.
Canopy
Mounting
Surface
TESTING
❒Turn on the circuit breaker and light
switch.
Note: Sensorhasa11/2minute warm up pe-
riod before it will detect motion.When
first turned on, wait 1 1/2minutes.
Note: Meets the ENERGY STAR®guidelines
when DualBrite®function is off.
❒Switch the on-time to TEST position and
DualBrite®switch to the OFF position.
TEST 1 5 10 MIN
ON-TIME
OFF 3 6 DUSK TO
HOUR DAWN

6598-1234-04
❒If you need to change the sensitivity,
temporarily remove the fixture and make
the adjustment.Too much sensitivity may
increase false triggering.
❒Set the amount ofTIME you want the light
to stay on after motion is detected. (1, 5,
or 10 minutes).
❒Setthe amount oftimeafter dusk youwant
the lights on accent level.
SPECIFICATIONS
Range................... Up to 30 ft. (9.1 m) [var-
ies with surrounding
temperature].
Sensing Angle ...... Up to 150°
Electrical Load...... Up to 100Watt Maximum
Tungsten Incandescent.
Sensor Capacity ... Up to 360 Watt (3.0 A.)
Maximum Tungsten In-
candescent.
Power
Requirements ....... 120 VAC, 60 Hz
Operating Modes.. TEST, AUTO, and MAN-
UAL MODE
Time Delay ........... 1, 5, 10 minutes
DualBrite®Timer .. 3, 6 hrs, Dusk-to-Dawn
❒Walk through the coverage area noting
where you are when the lights turn on.
Move the sensor head left or right to
change the coverage area.

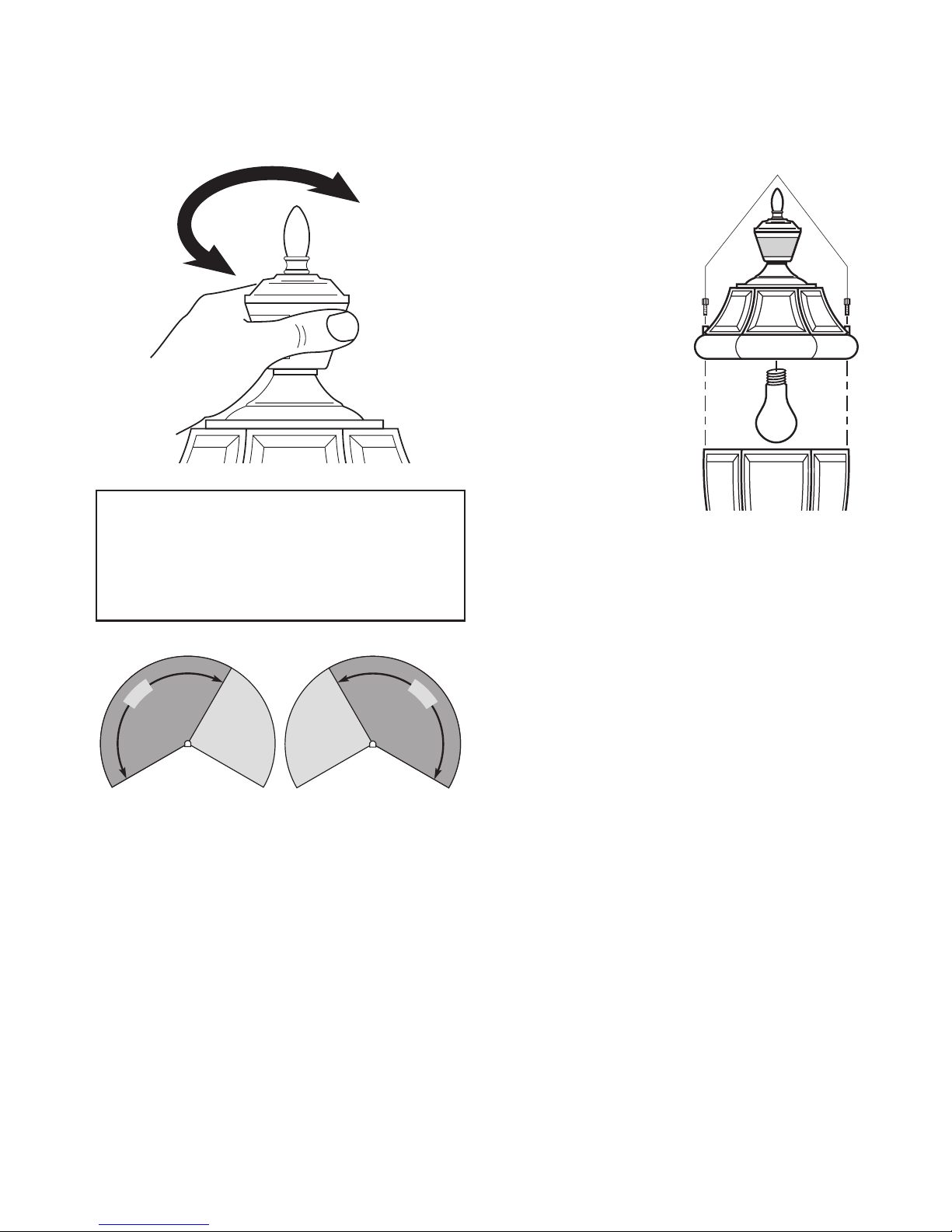

Rotating Sensor Head to Change
Coverage Area
IMPORTANT: Grasp the sensor only as
shown and turn the entire sensor. Any
other method may damage the sensor.
Do not force the sensor past the stop-
ping points.
1
5
0
°
1
5
0
°
BULB REPLACEMENT
If lantern has an open bottom, insert bulb
through opening and screw into socket.
If lantern has a closed
bottom, follow the steps
below to replace bulb.
1. Model 4294 Only -
Remove the lower
arm by removing
the two decorative
screws attaching
the lower arm to
the canopy and
lower glass as-
sembly.
2. Place one hand
under lower glass
assembly and un-
screw decorative
screws holding
lower glass as-
sembly to top of fixture.
3. Replace bulb.
4. Reattach lower glass assembly to fix-
ture top using decorative screws.
Decorative Screws
Lower Glass
Assembly
Light
Bulb

7
598-1234-04
TROUBLESHOOTING GUIDE
SYMPTOM
Light comes
on for no
apparent rea-
son.
Light stays
on continu-
ously.
Light flashes
on and off.
POSSIBLE CAUSE
1. Light control may be
sensing small animals or
automobile traffic (Reduce
sensitivity).
2. Sensitivity is set too high.
(Reduce sensitivity.)
1. The sensor is pointed
toward a heat source like
an air vent, dryer vent,
or brightly painted, heat
reflective surface (Reduce
sensitivity).
2. Light control is in Manual
Mode. (Switch to Auto.)
3. Light control is in
DualBrite®mode.
4. Sensitivity is set too high.
(Reduce sensitivity.)
1. Light control is in the Test
mode and warming up
(Flashing is normal under
these conditions).
2. Heat being reflected from
other objects may be
affecting the sensor. (Re-
aim sensor.)
POSSIBLE CAUSE
1. Light switch is turned off.
2. Bulb is loose or burned
out.
3. Fuse is blown or circuit
breaker is turned off.
4. Daylight turn-off is in ef-
fect (recheck after dark).
5. Incorrect circuit wiring, if
this is a new installation.
6. Re-aim the sensor to
cover desired area.
1. Light control may be in-
stalled in a relatively dark
location.
2. Light control is in Test
(Set control switch to an
ON-TIME position).
SYMPTOM
Light will not
come on.
Light comes
on in daylight.
TECHNICAL SERVICE
Please call 1-800-858-8501 (English speaking only) for assistance before
returning product to store.
If you experience a problem, follow this guide. You may also want to visit our Web site at:
www.hzsupport.com.Iftheproblempersists,call*forassistanceat1-800-858-8501(English
speaking only),7:30 AM to 4:30 PM CST (M-F).You may also write* to:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service
* If contacting Technical Service, please have the following information available: Model
Number, Date of Purchase, and Place of Purchase.
No Service Parts Available for this Product

8598-1234-04
THREE YEAR LIMITED WARRANTY
This is a “Limited Warranty” which gives you specific legal rights. You may also have
other rights which vary from state to state or province to province.
For a period of three years from the date of purchase, any malfunction caused by factory
defective parts or workmanship will be corrected at no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or
negligence, light bulbs, batteries, and other expendable items are not covered by this
warranty.Unauthorized service or modification of the product or of any furnished compo-
nent will void this warranty in its entirety.This warranty does not include reimbursement
for inconvenience, installation, setup time, loss of use, unauthorized service, or return
shipping charges.
This warranty covers only HeathCo LLC assembled products and is not extended to other
equipment and components that a customer uses in conjunction with our products.
THISWARRANTY IS EXPRESSLY IN LIEU OF ALL OTHERWARRANTIES, EXPRESS
OR IMPLIED, INCLUDING ANYWARRANTY, REPRESENTATION OR CONDITION OF
MERCHANT ABILITY OR THAT THE PRODUCTS ARE FIT FOR ANY PARTICULAR
PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT,
INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER
AND THERE SHALL BE NO LIABILITY ON THE PART OF HEATHCO LLC FOR ANY
SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING
BUT NOT LIMITED TO ANY LOSS OF BUSINESS OR PROFITS, WHETHER OR NOT
FORESEEABLE. Some states or provinces do not allow the exclusion or limitation of
incidental or consequential damages, so the above limitation or exclusion may not apply
to you. Please keep your dated sales receipt, it is required for all warranty requests.
HeathCo LLC reserves the right to discontinue products and to change specifications at any
time without incurring any obligation to incorporate new features in products previously sold.

FUNCIONAMIENTO
*Se pone en Automático al amanecer.
© 2007 HeathCo LLC 598-1234-04 S
PRUEBA
ON-TIME
Ponga el interruptor de tiem-
po (ON-TIME), al fondo del
detector, en la posición de
prueba (TEST). TEST 1 5 10
1 segundo
APAGADO
luego...
El modo manual funciona sólo
por la noche porque la luz del
día pone al detector en modo
AUTOMATICO.
Apague el interruptor por un
segundo y vuélvalo a prender
para conmutar entre MODO
AUTOMATICO y MANUAL.
El modo manual funciona sólo
cuandoelinterruptordetiempo
(ON-TIME) está en la posición
de 1, 5 ó 10 minutos.
ON-TIME
TEST 1 5 10
Pongaelinterruptordetiempo
(ON-TIME) en la posición de
1, 5 ó 10 minutos.
MODO MANUAL
...préndalo.
AUTOMATICO
Nota: Cuando lo prenda por primera vez es-
pere 1 1/2minutos para que el circuito
se claibre.
Modalidad: A tiempo: Trabaja: Día Noche
Prueba 5 seg. x x
Autom. 1, 5, ó 10 min. x
Manual Hasta el ama-
necer*
x
Adorno 3, 6 hrs, hasta
el amanecer
x
Farol DualBrite®
de fundición
con detector de
movimiento
¿Preguntas o problemas? Antes de
devolver el producto al minorista, lea
la guía de análisis de averías en este
manual o llame a nuestro departamento de
servicio técnico al 1-800-858-8501 (sólo se
habla inglés), de 7:30 am a 4:30 pm, Hora
Estándar del Centro, de Lunes a Viernes.
Características
• La luz se prende cuando se detecta movi-
miento.
• Apaga la luz automáticamente.
• Iluminación ornamental de baja intensidad.
• La fotocélula mantiene la luz apagada
durante las horas del día.
Contenidos del Paquete
• Farol
• Soporte de montaje universal
• Tornillos de montaje (se incluyen espárra-
gosextralargosparatornillosparamontaje
empotrado de la caja de empalme).
• Conectores de alambre
Requisitos
• El control de luz requiere 120 VCA.
• Para usar el Sobrecontrol Manual, conecte
el control con un interruptor.
• Algunos códigos requieren instalación
por un electricista calificado.
Articulos Modelos
059603 PF-4291-BK
048041 PF-4291-RS
253376 PF-4293-WI
253384 PF-4294-OR
253378 PF-4296-WI
Cumple con las normas ENER-
GY STAR®cuando la función
DualBrite®está apagada.

10 598-1234-04
Luz De Adorno
La luz se prende con media brillantez por
el tiempo escogido después del atardecer
(apagado, 3 hr., 6 hrs., hasta el amanecer).Si
escogeOFF(APAGADO)deshabilitaestafun-
ción.Lasfuncionesque detectanmovimiento
continuarán funcionando como se describen
en este manual. Si detecta movimiento, la
luz se prende con todo su resplandor por el
tiempo de duración o de ON-TIME (1, 5 ó 20
minutos) y luego regresa a media luz.
Mueva el interruptor de
tiempo (ON-TIME) a 1, 5 ó
10 minutos
Apague el interruptor
por un segundo y
préndalo de nuevo*
PRUEBA
AUTOM.
MODO
MANUAL
* Si se confunde mientras cambia de fases,
apague la electricidad por un minuto y
préndala de nuevo. Después del tiempo
de calibración el control estará en fase
AUTO(MATICA).
Resumen de las modalidades del
interruptor
5. Monte el soporte X-Bar
a la caja de empalme.
4. Fije de nuevo el alcance
de sensibilidad a la posición
del medio.
2. Quite la banda
"X" de montaje.
3. Ajuste los tornillos
tan sólo con los dedos.
MAX
MIN
SENSIBILIDAD
la caja de
empalme
Debido al tamaño y peso del aparato, será
prudente que su asistentesotengael aparato
mientras se conectan los cables.
INSTALACION
Tiempo estimado de instalación: 30
minutos
Artículos que se necesitan para la
instalación (no incluidos):
• Tornillos Phillips y de cabeza plana
• Alicates
• Desforrador/cortador de alambre
• Lentes de seguridad
• Bombilla
• Calafateo de silicona
Para un mejor funcionamiento, instale el
aparato a casi 1.8 m del suelo.
ADVERTENCIA:Desconectela ener-
gía en el disyuntor.
1. Quite las
dos tuercas.

11
598-1234-04
Negro a negro Blanco a blanco
Método recomendado de conexión a tierra
Use un “cable flexible” verde de tierra (no pro-
visto) y tuerza un extremo con el cable desnudo
del aparato y con el cable de a tierra de la caja.
Asegúrelos con un conector de cables.Asegure
el otro extremo del “cable flexible” con el tornillo
de a tierra de la placa de montaje.
Conecte los alambres del aparato a los
alambres de la caja de empalme. Tuerza
juntos los alambres y asegúrelos con
conectores de alambre.
CABLEADO
Luz de un movimiento
❒ Tuerza los cables de la caja de empalme
con los cables del aparato, como se
muestraabajo.Asegúrelosconconectores
de cables. Si tiene una caja de empalme
de metal, no necesita el “cable flexible”.
Si no está seguro del método de conexión
a tierra, consulte con el código local de
construcción.
Luz de dos movimientos
Negro
Blanco
Verde o
Desnudo
Aparato
de Luz
Negro
Blanco
Verde o
Desnudo
CUIDADO:NOconecteelcableROJO
exceptoquedeseecontrolarotras luces
desde el detector de movimiento.
Nota: Todo el cableado debe realizarse de
acuerdo con el Código Eléctrico Nacional
usandotubería ó algúnotro medio aceptable.
Póngase en contacto con un electricista
calificado si tiene alguna pregunta
referente a la aptitud del sistema.
Aparato
de Luz
Aparato
de Luz

12 598-1234-04
Estambiénposibleconectardoslucesdetectorasdemovimientodemaneraquecadaaparato
prenda ambas luces al mismo tiempo (sistema de doble maestro). Se recomienda que sólo
personas con amplios conocimientos de electricidad conecten este tipo de configuración.
Por favor comuníquese con nuestro departamento de asistencia al cliente (1-800-858-8501
- sólo para hablar en inglés) antes hacer este tipo de conexión. La conexión inadecuada
del cableado de doble maestro podría dañar ambas luces de movimiento y anular la
garantía.
CONEXION ALTERNA
Este aparato viene con un detector con una potencia de 360 Vatios. Puesto que el aparato
tiene sólo una potencia de 100 Vatios, la carga adicional de 260Vatios puede ser controlada
por el detector.
Cuando desee determinar la clasificación de un aparato no vea tan sólo la potencia de la
lámpara. Mire la indicación que especifique el voltaje máximo de la lámpara que el aparato
puede aceptar.
Una vez que ha escogido los aparatos que se conectarán y ha determinado sus máximas
potencias,súmelas.Porejemplo, sitiene 3 aparatosde 100 , 150y 75Vatiosrespectivamente,
usted tendrá un total de 325 Vatios.
Diagrama de Cableado 1 – Cuando prepare una conexión para controlar un aparato de luz
estándar: Pele el alambre rojo del detector de movimiento y conéctelo al alambre negro de
la luz estándar. Conecte todos los alambres blancos. La capacidad total no debe exceder
los 360 Vatios (3.0 A).
Diagrama de Cableado 2 – Cuando prepare una conexión para controlar otro aparato de
luz detector de movimiento (Maestra / Esclava): Pele el alambre rojo en ambos aparatos de
luz. Conecte el alambre rojo del aparato controlador (maestro) a los alambres rojo y negro
del aparato controlado (esclavo). Conecte todos los alambres blancos. La capacidad total
no debe exceder los 360 Vatios (3.0 A).
Diagrama de Cableado 1
Negro
Blanco
Verde o
Desnudo
Diagrama de Cableado 2
(Estándar) Maestra Esclava
Rojo
Rojo
Aparato
de Luz
Aparato
de Luz
Negro
Blanco
Verde o
Desnudo
Aparato
de Luz
Aparato
de Luz

13
598-1234-04
Movimiento
Detector
150°
COMPLETE LA
INSTALACION
❒Meta los cables en la caja de empalme.
Asegúrese que los cables que no estén
pinchados.
❒ Instale la bombilla (100 Vatios máximo).
❒ Instale el conjunto del vidrio inferior (si
es aplicable). Asegúrela con tornillos
decorativos.
❒Después de completar las pruebas, cala-
fatee entre el escudete del aparato y la
superficie de montaje con un sellador de
silicona contra la intemperie.
Deslice al apartato sobre
los tornillos de montaje y
ajuste las tuercas. la caja de
empalme
Alcance Máximo Angulo de
Cobertura Máxima
9.1 m
1.8 m
Evite apuntar el control hacia:
• Objetos que cambien rápidamente de tem-
peraturatalescomoductosdecalefacción
yacondicionadoresdeaire.Estasfuentes
de calor pueden causar falsas alarmas.
• Areas donde animales domésticos o el
tráfico puedan activar el control.
• Losobjetosgrandescercanosydecolores
resplandecientesque reflejan la luz del día
pueden hacer que el detector se apague.
No apunte otras luces hacia el detector.
Lo menos sensible Lo más sensible
El detector es menos sensible al movimiento
que se dirige directamente hacia él.
Movimiento
INSTALACIÓN DEL BRAZO
INFERIOR (Sólo para el 4294)
El modelo 4294 viene con un brazo inferior
separado. Siga las indicaciones de abajo
para sujetar el brazo inferior.
1. Complete los pasos
deinstalaciónindica-
dos arriba.
2. Usando los tornillos
decorativos que se
proveen, asegure el
brazo inferior al es-
cudete y la parte de
abajodelconjuntodel
vidrio inferior como
se muestra.
Escudete
Superficie de
montaje
PRUEBA
❒Prendaelcortacircuitosyelinterruptor
de luz.
Nota: El detector tiene un período de cerca
de 1 1/2minutos de calentamiento antes
dedetectarmovimiento.Cuandoloprenda
por primera vez, espere 1 1/2minutos.
Nota: Cumple con las normas ENERGY
STAR®cuando la función DualBrite®está
apagada.
❒Fije el de adorno (DualBrite®) a apagado
(OFF)yelcontroldeON-TIMEalaposición
de prueba (TEST).
TEST 1 5 10 MIN
ON-TIME
OFF 3 6 DUSK TO
HOUR DAWN

14 598-1234-04
ESPECIFICACIONES
Alcance...........................Hasta9.1m(varíaconla
temperatura del medio
ambiente)
Angulo de detección.......Hasta 150°
Carga Eléctrica...............Hasta un máximo de
100Vatiosde tungsteno
incandescente.
Capacidad del Detector..Hastaunmáximode360
Vatios (3,0 A.) de tungs-
teno incandescente.
Requisitos de Energía ....120 VCA, 60 Hz
Fases de Operación .......PRUEBA, AUTOMATI-
CO y MODO MANUAL
Retardo de Tiempo.........1, 5, 10 minutos
Temporizador
DualBrite®......................Apagado, 3, 6 horas, del
atardecer al amanecer
❒Si necesita cambiar la sensibilidad, quite
el aparato por un rato y haga el ajuste.
Demasiada sensibilidad puede aumentar
la falsa alarma.
❒Fije el período de tiempo (ON-TIME) que
la luz debe quedarse prendida después de
detectar movimiento (1, 5 ó 10 minutos).
❒Determine la cantidad de tiempo después
del anocher que usted quiere que la luz
permanezca al nivel de acento.
❒Camineporeláreadeproteccióndándose
cuentadóndeestácuandolaluzseprende.
Mueva la cabeza del detector hacia la
izquierda o derecha para cambiar el área
de protección.
Giro de la cabeza del detector para
cambiar el área de cobertura
1
5
0
°
1
5
0
°
IMPORTANTE: Agarre el detector sólo
como se muestra y gire todo el detector.
Cualquier otro método puede dañar el
detector. No fuerce al detector más allá
de sus puntos tope.
REEMPLAZO DE LA
BOMBILLA
Sielfaroltieneunfondoabierto,insertelabombi-
lla por la apertura y atorníllela en el enchufe.
Si el farol tiene un fondo cerrado, siga los
siguientes pasos para cambiar la bombilla.
1. Sólo en el modelo 4294 - Quite el brazo
inferior quitando
los dos tornillos
decorativos que
sujetan el brazo
inferior al escu-
dete y al conjunto
inferior de vidrio.
2. Ponga una mano
debajodelconjunto
inferior de vidrio y
quite los tornillos
decorativos que
sostienen el con-
junto inferior de
vidrio a la parte su-
perior del aparato.
3. Reemplace la
bombilla.
4. Fijede nuevoelconjuntoinferiorde vidrio
a la parte superior del aparato con los
tornillos decorativos.
Anillos decorativos
Conjunto inferior
de vidrio
Bombilla

15
598-1234-04
GUIA DE INVESTIGACION DE AVERIAS
SINTOMA
La luz se
prende sin
ninguna
razón
aparente.
La luz se
queda
prendida
continua-
mente.
La luz se
prende y
se apaga.
POSIBLE CAUSA
1. El control de luz puede estar
detectando animales peque-
ños o el trásito de automóviles
(Reduzca la sensibilidad).
2. La Sensibilidad es demasiado
alta. (Reduzca la sensibilidad.
Apague el Aumento de Distancia).
1. El sensor puede detectar
fuentes de calor, como duc-
tos de calefacción y de aire
acondicionado, o superficies
resplandecientes que reflejan la
luz (Reduzca la sensibilidad).
2. El control de luz está en fase
Manual (Cámbiela a Auto).
3. El control de luz está en fase
DualBrite®.
4. La Sensibilidad es demasiado
alta. (Apague el Aumento de
Distancia).
1. El control de luz está en fase
de Prueba y calentándose
(El prenderse y apagarse es
normal bajo estas condiciones.
Apague el Aumento).
2. El calor que se refleja de otros
objetos pueden estar afectando
al detector. (Reposicione el
detector).
SINTOMA
La luz no
se encien-
de.
La luz se
prende
durante el
día.
POSIBLE CAUSA
1. El interruptor de luz está apagado.
2. El faro está flojo o fundido.
3. El fusible está quemado o el
cortacircuitos está apagado.
4. La desconexión de luz del día
está en efecto. (Compruébelo
al anochecer).
5. Alambrado incorrecto, si ésta
es una nueva instalación.
6. Apunte de nuevo el detector
para cubrir las áreas deseadas.
1. El control de luz puede estar
instalado en un lugar relativa-
mente oscuro.
2. El control de luz está en fase de
Prueba. (Fije el interruptor del
control a la posición de TIEMPO).
SERVICIO TÉCNICO
Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda
antes de devolver el producto a la tienda.
Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web:
www.hzsupport.com. Si el problema continúa, llame al 1-800-858-8501 (sólo para ha-
blar en inglés), de 7:30 AM a 4:30 PM CST (L-V). Usted puede también escribir a:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Servicio Técnic)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de
Modelo, Fecha de compra y Lugar de compra.
No hay piezas de servicio disponibles para este producto.

16 598-1234-04
GARANTÍA LIMITADA A 3 AÑOS
Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted
puede también tener otros derechos que varían de estado a estado o de provincia a
provincia.
Por un período de 3 años desde la fecha de compra, cualquier mal funcionamiento
ocasionado por partes defectuosas de fábrica o mano de obra será corregido sin cargo
para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o
negligencia, bombillas, baterías, u otras partes fungibles no están cubiertas por esta
garantía. Los Servicios no autorizados o modificaciones del producto o de cualquier
componente que se provee invalidarán esta garantía en su totalidad. Esta garantía no
incluye reembolso por inconveniencia, instalación, tiempo de instalación, perdida de
uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por HeathCo LLC y no se
extiende a otros equipos o componentes que el consumidor usa junto con nuestros
productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS,
EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA,
REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O QUE LOS PRODUC-
TOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN PARTICULAR,Y ES-
PECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS,
INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL
CLIENTE Y NO HABRÁ RESPONSABILIDAD POR PARTE DE HEATHCO LLC POR
CUALQUIERDAÑOESPECIAL,INDIRECTO,INCIDENTALOCONSECUENTE,INCLUI-
DOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS
SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión o
limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión
arriba indicada puede que no se aplique a Ud. Por favor guarde su recibo de venta
fechado; se lo requiere para cualquier solicitud de garantía.
HeathCo LLC se reserva el derecho de descontinuar productos y de cambiar especificaciones
a cualquier momento sin incurrir en ninguna obligación de tener que incorporar nuevas
características en los productos vendidos con anterioridad.

17
598-1234-04
© 2007 HeathCo LLC 598-1234-04 F
FONCTIONNEMENT
* Revient au mode automatique au lever du soleil.
Note: Aprèsmiseencircuit,attendreenfiron
1 1/2minute pour que l’étalonnage du
circuit soit complété.
Le mode manuel ne fonc-
tionne que la nuit parce que
la lumière du jour remet le
capteur en mode AUTO.
Mettrel’interrupteurhorscir-
cuit pendant une seconde,
plus en circuit pour alterner
entre les modes AUTO et
MANUEL.
Le mode manuel ne fonc-
tionne que lorsque l’inter-
rupteur ON-TIME est aux
positions 1, 5 ou 10.
hors circuit
pendant 1
seconde,
puis ...
... à nouveau
en circuit
Ameneren position d’essai
(TEST) l’interrupteur de
tempsencircuit(ON-TIME)
du bas du détecteur.
ON-TIME
TEST 1 5 10 MIN
ON-TIME
TEST 1 5 10 MIN
ESSAI
AUTOMATIQUE
PRIORITÉ MANUELLE
Amener l’interrupteur de
temps en circuit (ON-TIME)
à la position correspondant
à 1, 5 ou 10 minutes.
Lanterne moulée
sous pression
DualBriteMD à
détecteur de
mouvement
Mode: Temps en circuit: En fonction:
Jour Nuit
Essai 5 secondes x x
Auto 1, 5, ou 10 min. x
Manuel Auchoix, amanecer* x
Accen-
tuation
3, 6 h jusqu'à l'aurore x
Des questions ou problèmes? Avant de
vous rendre chez le détaillant, consultez la
section Dépannage de ce guide ou com-
muniquez avec le service technique au 1
800 858-8501 (en anglais seulement) du
lundi au vendredi entre 7 h 30 et 16 h 30,
HNC,.
Caractéristiques
• Allume l’éclairage lorsqu’un mouvement
est détecté.
• Éteint automatiquement l’éclairage.
• Éclairage d'accentuation de crépuscule.
• Photocellulequi maintient l’éclairageéteint
pendant la période de lumière du jour.
Contenu de l’emballage
• Lanterne
• Support de montage universel
• Vis de montage (y compris des vis très
longues pour l’installation dans des boîtes
de raccordement encastrées)
• Serre-fils
Exigences
• La commande d'éclairage nécessite une
alimentation 120 volts c.a.
Articles Modèles
059603 PF-4291-BK
048041 PF-4291-RS
253376 PF-4293-WI
253384 PF-4294-OR
253378 PF-4296-WI
• Si vous désirez utiliser la priorité manuelle,
la commande doit être branchée à un in-
terrupteur.
• Certains codes de bâtiment locaux peu-
vent exiger que l’installation soit faite
par un électricien qualifié.
Conforme aux exigences
ENERGY STARMD lorsque la
fonction DualBriteMD est dé-
sactivée.

18 598-1234-04
1. Enlevez les
deux écrous.
2. Enlevez la
barre-X.
Boîte de
jonction
5. Fixez la barre-X à la
boîte de jonction.
À cause de la taille et du poids du luminaire,
vous pourriez trouver utile de vous aider par
unepersonnequitiendraleluminairependant
que vous raccordez les fils.
MAX
MIN
4. Réglez la sensibilité
à mi-position à l'arrière
du luminaire.
3. Resserrez les vis
avec les doigts.
SENSIBILITÉ
Minuterie DualBriteMD
La lumière s'allume à mi-intensité pour le
temps choisi après le crépuscule [Off (hors
circuit) 3h, 6h, jusqu'à l'aurore]. Pour désac-
tiver cette fonction, placez le commutateur à
OFF.La fonction de détection de mouvement
continuera toutefois de fonctionner tel que
décrit dans ce guide. Si un mouvement est
détecté, la lumière s'allume à pleine inten-
sité pour le temps (ON-TIME) choisi (1, 5
ou 20 minutes), puis revient en mode faible
intensité.
Placer l’interrupteur ON-
TIME à 1, 5 ou 10 minutes
Mettre l’interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit
Résumé du mode de commutation
PRIORITÉ MANUELLE
AUTO
TEST
* Si vous ne savez plus dans quel mode se
trouve l’appareil, couper l’alimentation pen-
dant une minute puis la rétablir. Après le
tempsd’étalonnage,lacommandereviendra
au mode AUTO.
INSTALLATION
Temps estimatif d’installation : 30 minutes.
Articles nécessaires à l’installation (non
fournis) :
• Tournevis à lame droite et cruciforme
(Phillips)
• Pinces
• Pinces à dénuder ou à couper
• Lunettes de protection
• Lampe électrique
• Produit de calfeutrage à base de silicone
Pour un rendement optimal, montez le lumi-
naire à environ 1,8 m au-dessus du sol.
MISE EN GARDE : Coupez l’ali-
mentation au disjoncteur ou au
fusible.

19
598-1234-04
Noir à noir Blanc à blanc
CÂBLAGE
Méthode de mise à la terre recommandée
Utilisezune «queue decochon» verte (non
fournie) et torsadez-en une extrémité avec
le fil nu du luminaire et le fil de terre de la
boîtedejonction.Utilisezunserre-fils.Fixez
l'autre extrémité de la «queue de cochon»
avec la vis de terre (GND) sur la plaque
de montage.
AVERTISSEMENT: NE PAS raccor-
der le fil ROUGE à moins que vous ne
vouliez commander d’autres luminaires
au moyen du détecteur de mouvement.
Note : Tous les fils doivent être installés
dans un conduit ou un autre dispositif ac-
ceptable, conformément au Code national
de l’électricité. Contactez un électricien
qualifié pour toute question relative à la
pertinence de l’installation.
Branchez les fils du luminaire aux fils dans
la boîte de raccordement. Torsadez ces fils
ensemble, puis ajoutez-y un connecteur de
fils.
Une lanterne à détecteur de mouvement
Deux lanternes à détecteur de mouvement
Noir
Blanc
Vert ou
dénudé
Luminaire
Noir
Blanc
Vert ou
dénudé
❒Torsadez ensemble les fils de la boîte
de jonction et ceux du luminaire comme
indiqué ci-dessous.Utilisez des serre-fils.
Si la boîte de jonction est en métal, vous
pourriez nécessiter une «queue de co-
chon» verte. Si vous avez des doutes sur
la méthode de mise à la terre, consultez
votre code du bâtiment.
LuminaireLuminaire

20 598-1234-04
Il est aussi possible de raccorder deux luminaires à détection de mouvement de sorte que
l’unou l’autredes appareilsallume simultanément les deuxluminaires (doublecircuit maître).
Il est recommandé que seuls des gens possédant une grande expérience de l’électricité
tentent de réaliser cette configuration. Avant d’entreprendre ce type de câblage, veuillez
communiquer avec notre Service à la clientèle au 1 800 858-8501 (service en anglais seule-
ment). Si le câblage d’une installation à deux luminaires principaux n’est pas exécuté
correctement, il pourrait entraîner la destruction des deux luminaires à détection de
mouvement et annuler votre garantie. Nous nous excusons de ne pas pouvoir répondre
à vos questions en français par téléphone.
Diagramme de câblage 1
Noir
Blanc
Vert ou
dénudé
Diagramme de câblage 2
(Standard) Maître Satellite
Noir
Blanc
Vert ou
dénudé
CÂBLAGE FACULTATIF
Ce luminaire est pourvu d'un capteur de 360 W. Puisque le luminaire a une intensité de
seulement 100 W, un luminaire additionnel de 260 W peut être contrôlé par ce capteur.
Lorsque vous déterminez l'intensité que peut supporter un luminaire, ne vous contentez
pas de simplement lire l'intensité indiquée sur l'ampoule. Recherchez l'étiquette indiquant
le wattage d'ampoule maximal de l'appareil.
Une fois que vous avez choisi les luminaires à raccorder et déterminé leur intensité maxi-
male respective, additionnez les intensités. Par exemple, si vous avex 3 appareils dont
l'intensité est 100 Watts, 150 Watts et 75 Watts respectivement, la charge totale est 325
Watts.
Diagramme de câblage 1 – Câblage d’un luminaire standard : Dénudez le fil rouge du
détecteur de mouvement et raccordez-le au fil noir du luminaire standard. Branchez tous
les fils blancs ensemble. L'intensité maximale ne doit pas dépasser 360 Watts (3,0 A).
Diagramme de câblage 2 – Câblage d’un autre luminaire à détecteur de mouvement
(Maître / Satellite) : Dénudez le fil rouge des deux luminaires. Branchez le fil rouge du
luminaire de commande (maître) aux fils rouge et noir du luminaire commandé (satellite).
Branchez tous les fils blancs ensemble. L'intensité maximale ne doit pas dépasser 360
Watts (3,0 A).
Rouge
Rouge
Luminaire Luminaire Luminaire Luminaire
