Heath Zenith SL-4305 User manual

FEATURES
• Light comes on when motion is detected.
• Automatically turns light off.
• Photocell keeps the light off during daylight
hours.
REQUIREMENTS
• The light control requires 120 volts AC.
• If you want to use Manual Mode, the control must
be wired through a switch.
• Some electrical codes require installation by
a qualified electrician.
Motion Sensing
Porch Light
This package includes:
• Porch Light
• Easy to use Universal Mounting Bracket
• Mounting Hardware
• Wire Nuts
• Lens Shield
SL-4305
© 2007 HeathCo LLC 598-1184-04

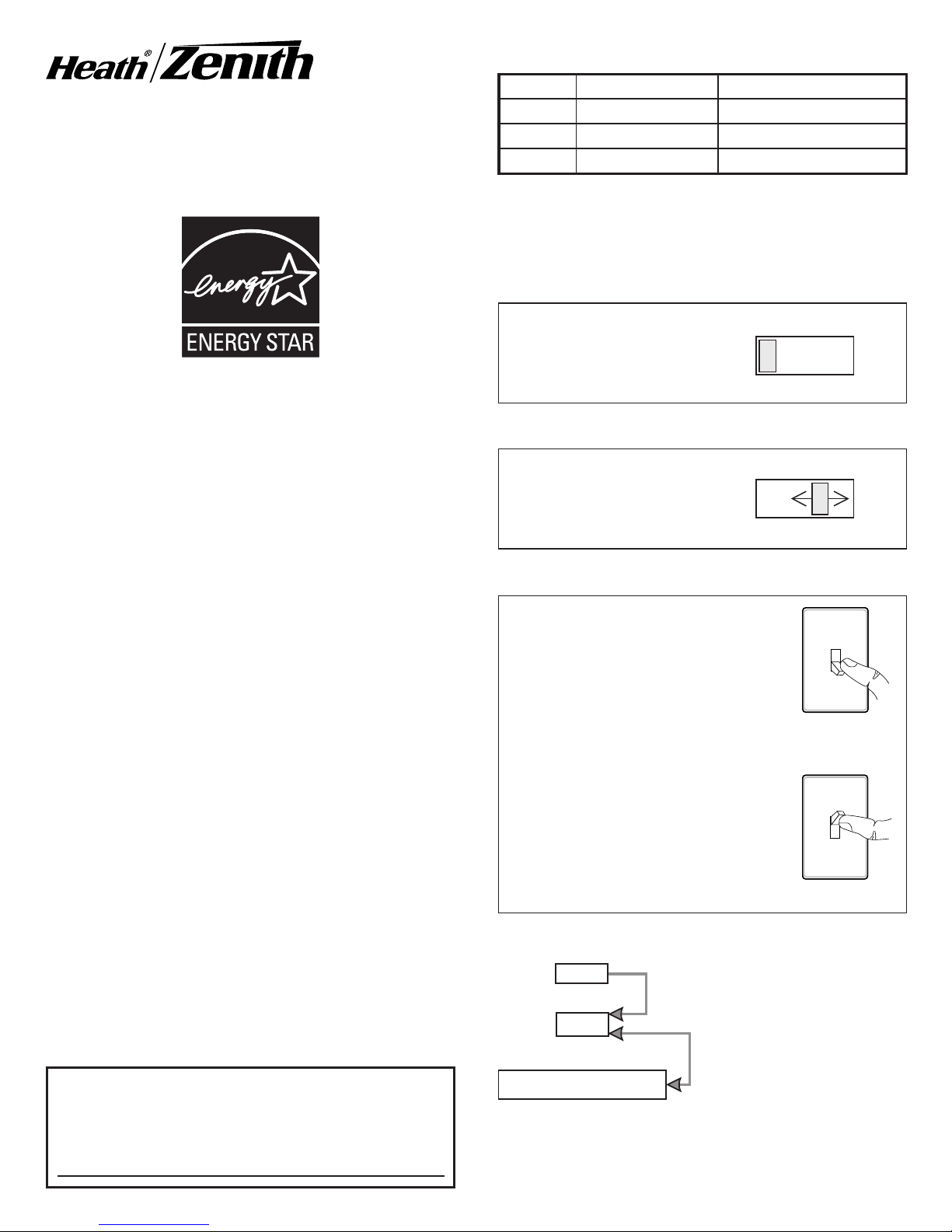

OPERATION
Note: Whenfirstturnedonwaitabout11/2minutes
for the circuitry to calibrate.
* resets to Auto Mode at dawn.
ON-TIME
Set the ON-TIME switch
on the sensor to TEST.
TEST 1 5 10 MIN
TEST
Set ON-TIME switch to
1, 5, or 10 minutes.
AUTO
ON-TIME Switch at 1, 5, or
10 minutes
... back on.
1 Second OFF
then...
Manual mode only works at night
becausedaylightreturns the sen-
sor to AUTO.
Flip the light switch off for one
second then back on to toggle
between AUTO and MANUAL
MODE.
Manual mode works only with
the ON-TIME switch in the 1, 5,
or 10 position.
MODE SWITCHING SUMMARY
Flip light switch off
for one second then
back on*
* If you get confused while switching modes, turn the
power off for one minute, then back on. After the cali-
bration time the control will be in the AUTO mode.
MANUAL MODE
AUTO
TEST
MANUAL MODE
ON-TIME
TEST 1 5 10 MIN
Beforeinstallation,recordthe model number
listedinsidethefixture.Attachreceiptincase
of possible warranty issues.
Model Number:
Mode: On-Time Works: Day Night
Test 5 Seconds x x
Auto 1, 5, or 10 Min x
Manual To Dawn* x

2598-1184-04
LO - M- HI
SENSITIVITY
ON-TIME
TEST 1510 MIN
LO - M- HI
SENSITIVITY
ON-TIME
TEST 1510 MIN

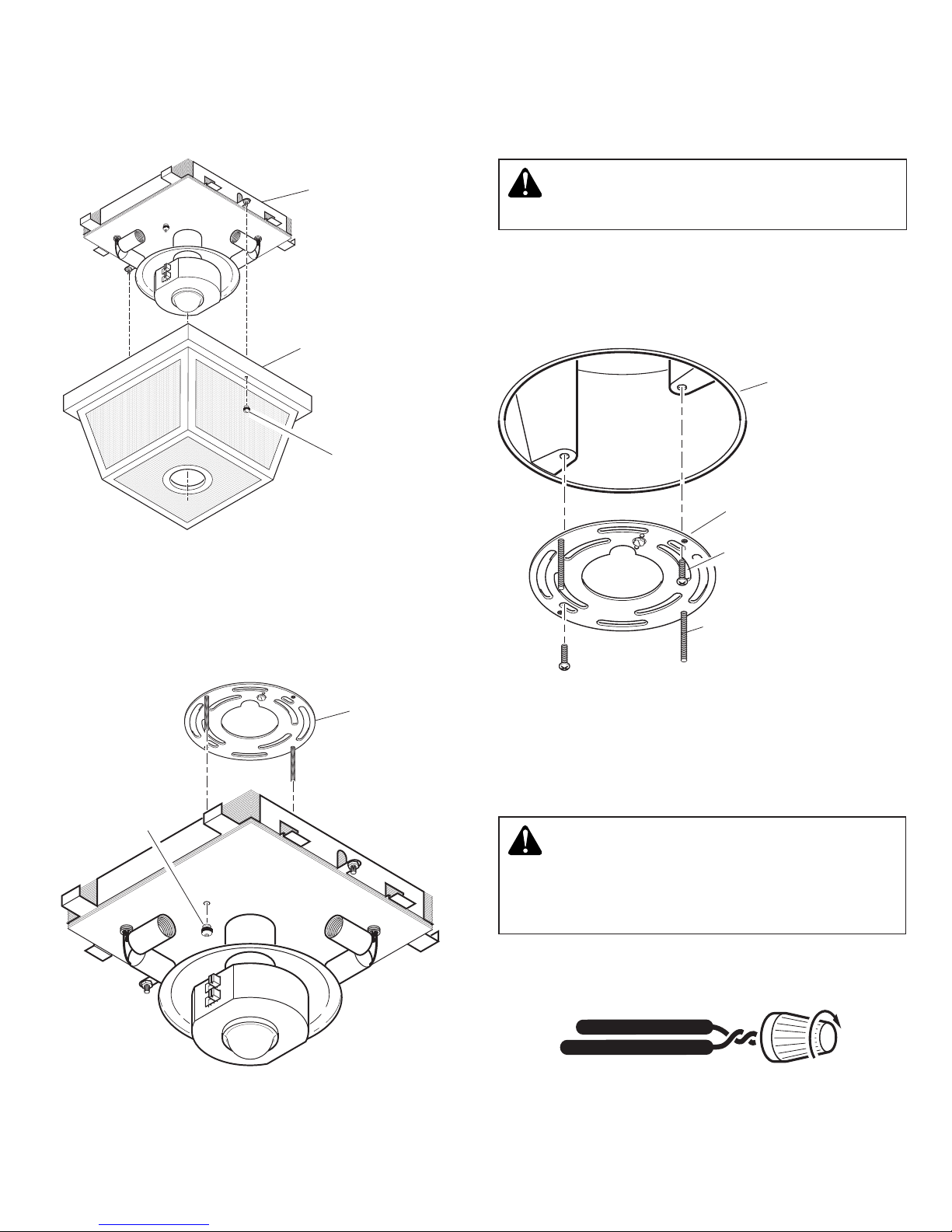

INSTALL UNIVERSAL MOUNTING
BRACKET
For best performance, mount the fixture at least 8
feet (2.4 m) above the ground.
Fixture Screw (Tightened
Finger Tight)
Junction Box
Universal Mounting
Bracket
Junction Box Screw

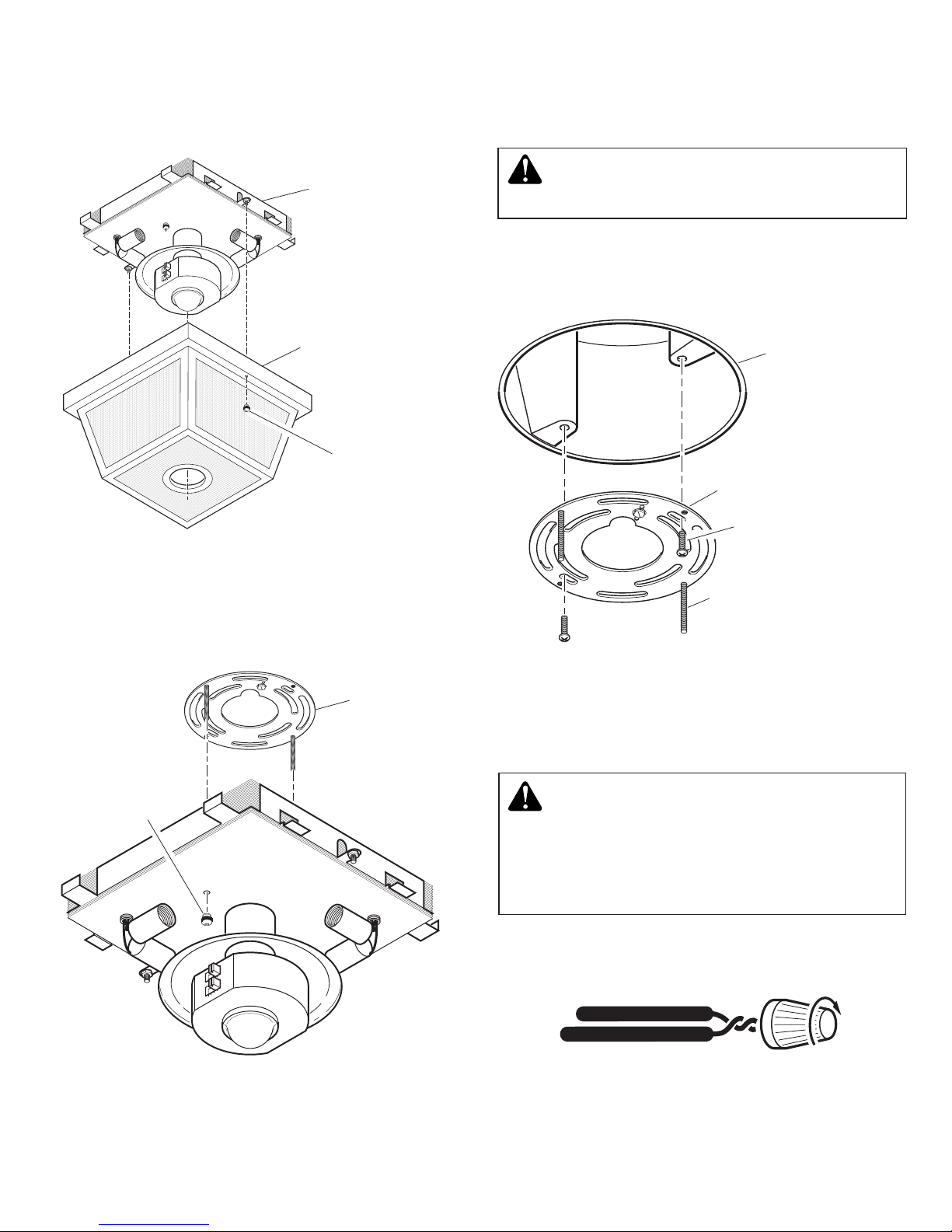

DISASSEMBLE LIGHT FIXTURE
1. Remove two decorative nuts from light fixture
cover.
2. Remove cover from base.
3. Removetwodecorativenutsfromfixturescrews
in universal mounting bracket.
4. Remove universal mounting bracket from
base.
Decorative Nut
Light Fixture Base
Light Fixture Cover
Decorative Nut
Universal
Mounting
Bracket
WIRING LIGHT FIXTURE
1. Connect the junction box wires and the fixture
wires together as shown in the following dia-
grams.
CAUTION: DO NOT remove wire connec-
tor from RED wire or connect the RED wire
unless you want to control other lights from
this motion sensor fixture.
Note:Ifyouhaveametaljunctionboxusetherecom-
mended grounding method shown in the following
illustration.Ifyouareuncertainaboutthe grounding
method, consult your local building code.
2. Twist and secure wires with wire nuts.
WARNING: Turn power off at circuit
breaker or fuse.
1. Tighten the two fixture screws finger tight.
2. Attach universal mounting bracket to junction
box securely with the two screws provided.

3
598-1184-04

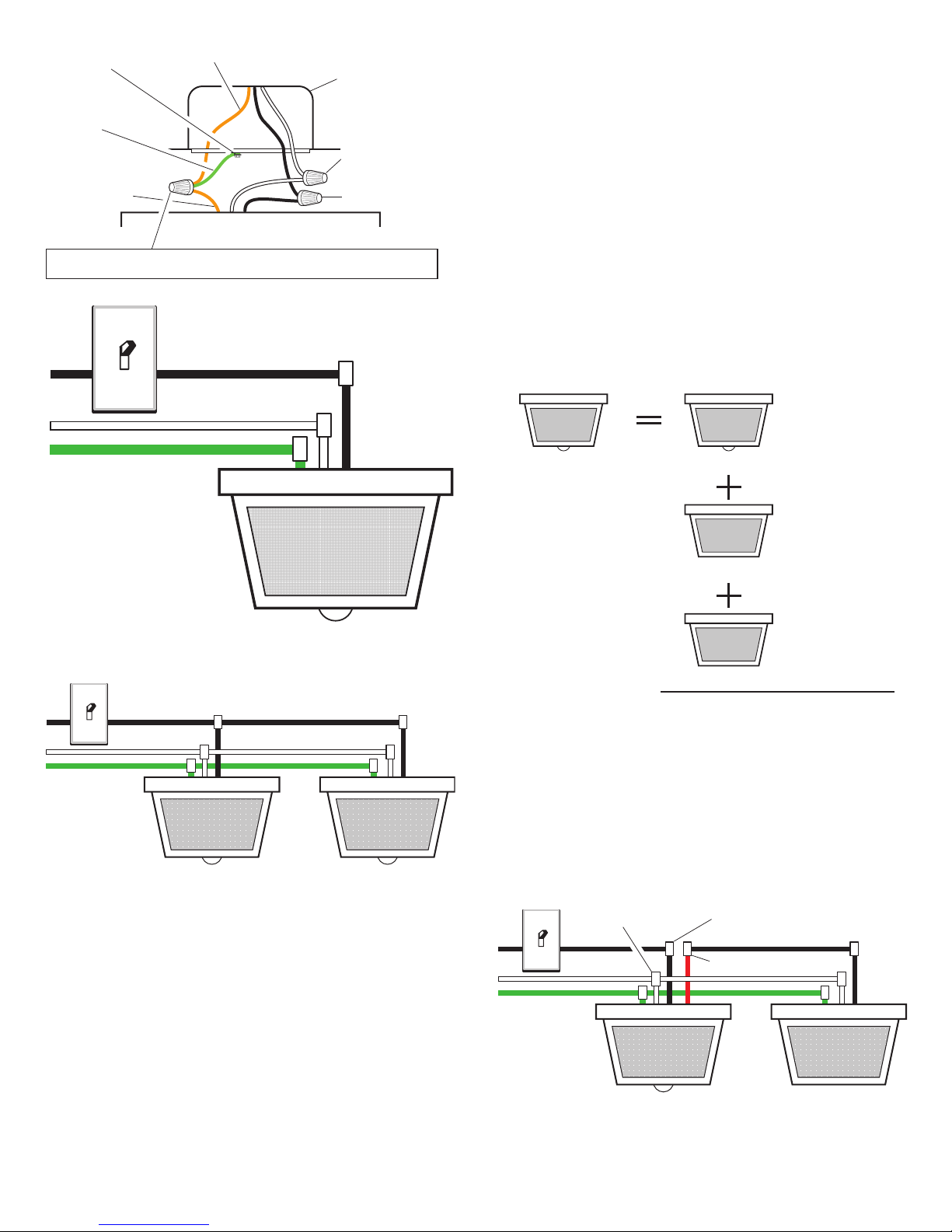

White to White
Black to Black
One Motion Sensing Light
Two Motion Sensing Lights (Working Independently)
Black to Black
White to White
Ground to Ground
Black to Black
White to White
Ground to
Ground
Metal Junction
Box
Ground Screw
Recommended Grounding Method
Pigtail (not
supplied)
Fixture Bare
Ground Wire
Bare Ground Wire
Black to BlackWhite to White
Ground to
Ground
Red to Black
Other Wiring Options

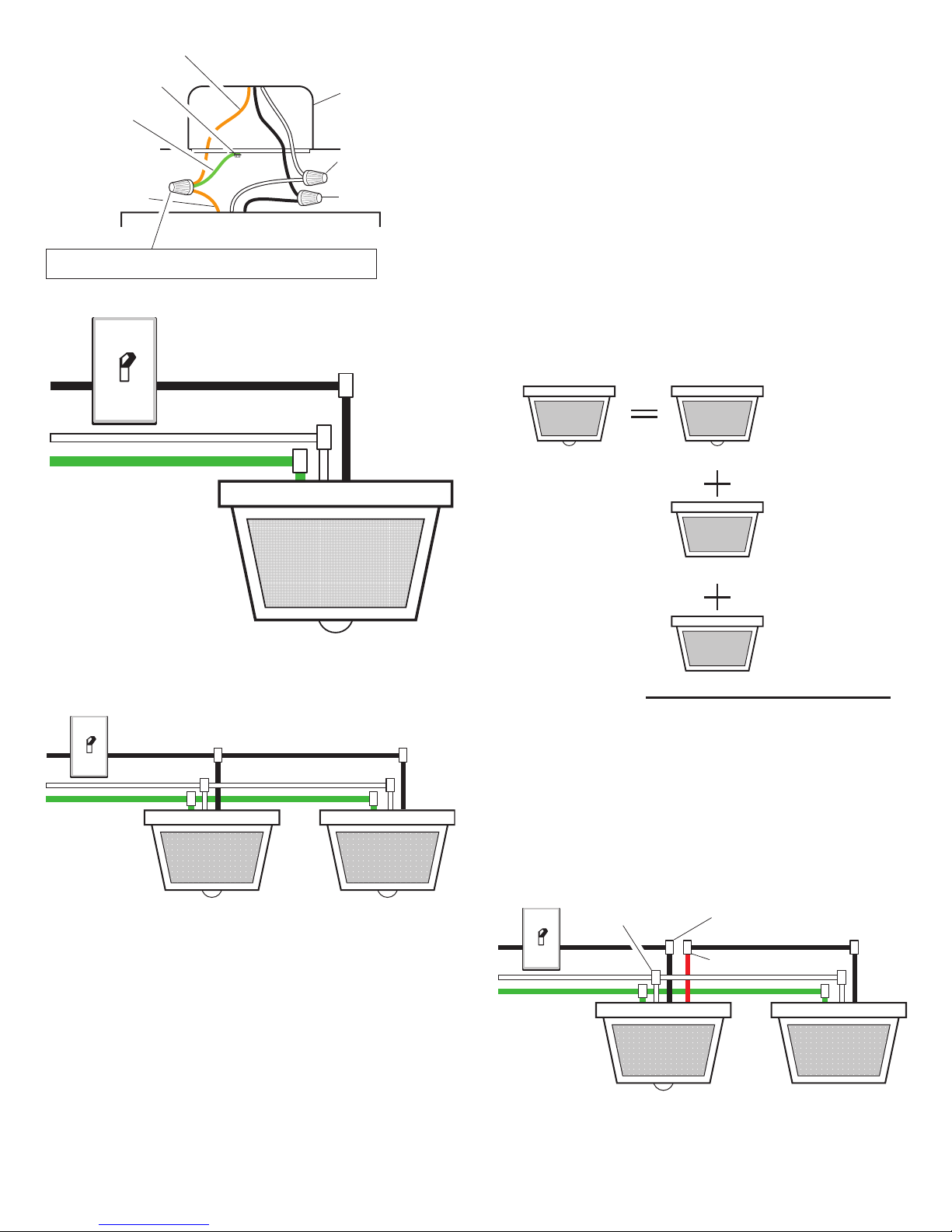

Thisfixturecanbewiredtocontrolanotherstandard
or motion sensing light fixture(s).See the following
wiring diagrams for proper connections.
Note: All wiring should be run in accordance with
the National Electrical Code through conduit or
another acceptable means. Contact a qualified
electrician if there is any question as to the
suitability of the system.
When controlling an additional light fixture(s), the
maximum wattage of the motion sensor on this
fixture should be observed. See illustration below
for an example of a maximum lamp wattage load
calculation.
Maximum Load for
Motion Sensor –
500 Watts
Maximum Lamp
Wattage Rating
for Light Fixture –
100 Watts
Maximum Lamp
Wattage Rating
for Light Fixture –
100 Watts
Maximum Lamp
Wattage Rating
for Light Fixture –
100 Watts
TOTAL Load for
Motion Sensor –
300 Watts (200 Watts Remaining)
CONTROLLING Fixture
CONTROLLED Fixture 1
CONTROLLED Fixture 2
IMPORTANT: When determining the maximum
lamp wattage rating of the fixture to be controlled,
refer to the maximum lamp wattage label on the
fixture and not the wattage rating on the lamp(s)
currently installed in the fixture.
Wiring Motion Sensing Light to Control Standard
Fixture
Standard Light
Fixture
Motion Sensing
Light

4598-1184-04

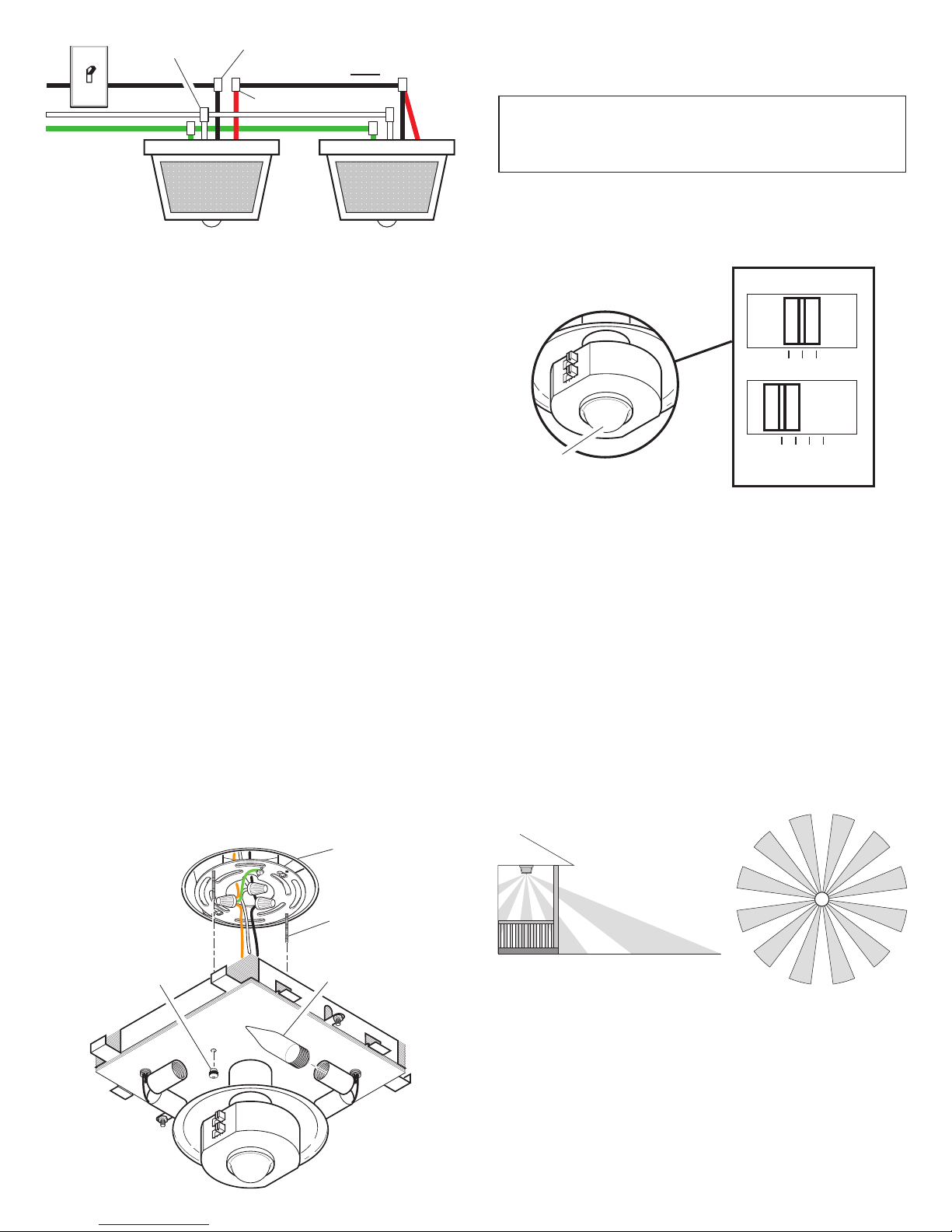

TESTING
1. Turn on the circuit breaker and light switch.
Note: Sensor has a 1 1/2minute warm up period
before it will detect motion.When first turned on
wait 1 1/2minutes.
2. Set the SENSITIVITY switch to the“M”position
and the ON-TIME switch to the TEST posi-
tion.
3. Walk through the coverage area noting where
you are when the lights turn on.InTEST mode,
light will stay on for only 5 seconds then turn
off.
4. AdjusttheSENSITIVITYtoincreaseordecrease
the range as needed. Too much sensitivity may
cause false triggering due to heat sources in the
coverage area (see Adjustment of Coverage
Area or Troubleshooting section).
5. Set the amount of TIME you want the light to
stay on after motion is detected (1, 5, or 10
minutes).
It is also possible to wire two motion sensing lights
so that either unit will turn on both lights at the same
time(dualcontrolledsystem).Itisrecommendedthat
onlypeoplewithelectricalwiringexperienceattempt
this configuration. Please call our customer service
number (1-800-858-8501) before attempting this
wiring. If the dual controlled wiring is not done
correctly, it can destroy both motion sensing
fixtures and void your warranty.
INSTALL FIXTURE BASE TO
JUNCTION BOX
1. Push wires into the junction box.
2. Slide light fixture base onto fixture screws and
tighten decorative nuts snugly against the base.
3. Install four candelabra base light bulbs (25
Watts maximum each).
4. Refer to TESTING section before installing
cover.
5. After switches are set and testing is complete,
use the 2 decorative nuts to install the cover.
LO - M- HI
SENSITIVITY
ON-TIME
TEST 1510 MIN
SENSITIVITY
LO - M - HI
TEST 1 5 10 MIN
ON-TIME
Sensor
Lens
Wiring Motion Sensing Light to Control Another
Motion Sensing Light
Black to
Black
White to White
Ground to
Ground
Black to Red
and Black
Red to Black
Controlled Motion
Sensing Light
Motion Sensing
Light
LO - M- HI
SENSITIVITY
ON-TIME
TEST 1510 MIN
Fixture Screw
Junction Box
Decorative Nut
25 Watt Candelabra
Base Bulb
Maximum Range Coverage Angle*
(Top View)
360°
30 Feet (9.1 m)
in all Directions
* Without lens shield installed.
8 ft. (2.4 m)

5
598-1184-04

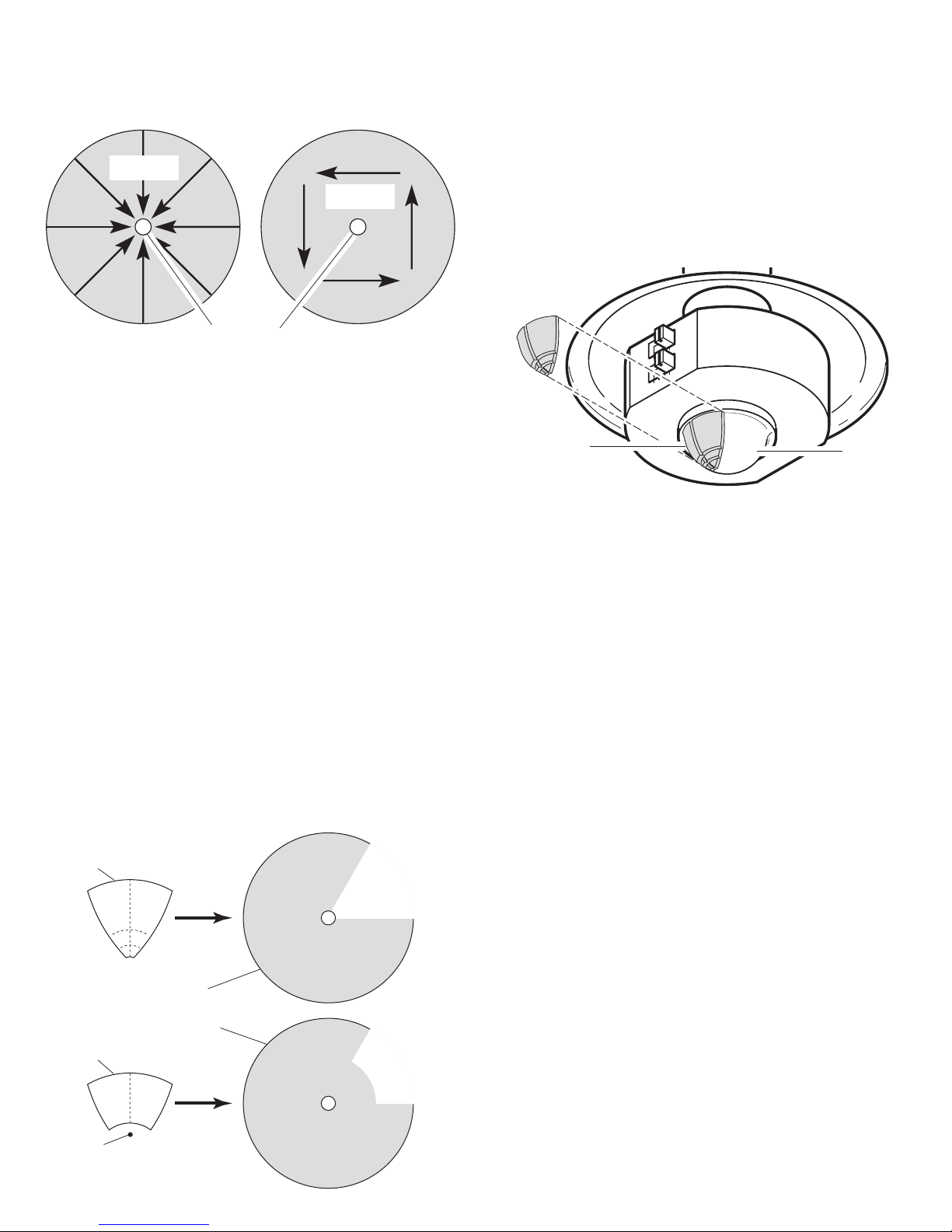

Least Sensitive Most Sensitive
The sensor is less sensitive to motion directly
towards it and more sensitive to motion across
coverage area.
Sensor
Motion
Motion
SPECIFICATIONS
Range...........................Up to 30 ft. (9.1 m)
[varies with surrounding
temperature].
Sensing Angle ..............360°
Electrical Load..............Up to 100 Watt
Maximum Tungsten
Incandescent (Up to 25
Watt Maximum each
lampholder).
Bulb Type......................Candelabra Base, Type
“B”, 25 Watt Maximum
Sensor Capacity ...........Up to 500 Watt (4.2 A.)
Maximum Tungsten
Incandescent
Power Requirements ....120 VAC, 60 Hz
Operating Modes..........TEST, AUTO, and
MANUAL MODE
ON-Timer......................1, 5, 10 minutes
Adjustment of Coverage Area
The sensor on this light fixture detects “motion”
by the movement of heat (body heat) across the
coverage area. However, following are examples
of objects that also produce heat and can cause
the sensor to false trigger:
• Pools of Water • Air Conditioners
• Dryer Vents • Fenced-In Animals
• Heating Vents • Automobile Traffic
Ifyoususpectthataheatsourceofthistypeisfalsely
triggering the sensor and reducing the sensitivity
does not solve the problem, then a lens shield
(included) can be installed. The plastic lens shield
is divided into 6 sections. Each section will reduce the
coverage angle by 30 degrees. Also, the tip of each
section may be removed to change the effective
range of the sensor.
1. Break off the amount of lens shield needed to
block the desired area of coverage.
2. Cut desired amount of foam tape needed to
adhere the lens shield to the sensor lens.
3. Remove paper backing from one side of cut
foam tape and adhere foam tape to inside of
lens shield.
4. Removepaperbackingfromothersideofcutfoam
tape and adhere lens shield to sensor lens.
5. Retest to confirm that the sensor is no longer
false triggering.
Note: To help determine amount of lens shield
required, apply small sections one at a time. Ad-
ditional sections can be applied if necessary.
LO - M- HI
SENSITIVITY
ON-TIME
TEST 1510 MIN
Lens Shield Sensor
Lens
Area
Blocked
Area
Blocked
Lens
Shield
Lens
Shield
Portion
Removed
Effective
Coverage Area
(Top View)

6598-1184-04
SYMPTOM
Light stays on
continuously.
Light flashes on
and off.
Light does not
stay on in Man-
ual mode.
POSSIBLE CAUSE
1. There is a heat source like an
air vent, dryer vent, or brightly-
painted, heat-reflective surface in
the coverage area. (Install shield
on sensor in the direction of heat
source.)
2. SensorisinManualMode.(Switch
to Auto.)
3. Sensitivityissettoohigh.(Reduce
sensitivity.)
1. Heat being reflected from other
objects may be affecting the sen-
sor. (Reduce sensitivity.)
2. Sensor is in theTest mode.(While
in TEST mode, light only stays on
for 5 seconds.)
1. Nearbylarge,light-coloredobjects
reflecting light may trigger the
shut-offfeature.Do not pointother
lights at the sensor.
POSSIBLE CAUSE
1. Light switch is turned off.
2. Bulbs are loose or burned out.
3. Fuse is blown or circuit breaker
is turned off.
4. Daylight turn-off is in effect (re-
check after dark).
5. Incorrect circuit wiring, if this is
a new installation.
1. Sensor may be installed in a
relatively dark location.
2. Sensor is in Test. (Set control
switch to an ON-TIME position.)
1. Sensor may be sensing small
animals or automobile traffic.
(Reduce sensitivity.)
2. Sensitivity is set too high. (Re-
duce sensitivity.)
SYMPTOM
Light will not
come on.
Light comes on
in daylight.
Light comes on
for no apparent
reason.
TROUBLESHOOTING GUIDE

7
598-1184-04
FIVE YEAR LIMITED WARRANTY
This is a “Limited Warranty” which gives you specific legal rights. You may also have other rights
which vary from state to state or province to province.
For a period of five years from the date of purchase, any malfunction caused by factory defective
parts or workmanship will be corrected at no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light
bulbs, batteries, and other expendable items are not covered by this warranty. Unauthorized service
or modification of the product or of any furnished component will void this warranty in its entirety.
This warranty does not include reimbursement for inconvenience, installation, setup time, loss of
use, unauthorized service, or return shipping charges.
This warranty covers only HeathCo LLC assembled products and is not extended to other equipment
and components that a customer uses in conjunction with our products.
THISWARRANTYISEXPRESSLY INLIEUOF ALLOTHERWARRANTIES, EXPRESSOR IMPLIED,
INCLUDING ANY WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR
THATTHEPRODUCTS AREFITFOR ANY PARTICULARPURPOSE ORUSE,AND SPECIFICALLY
IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE
SHALL BE NO LIABILITY ON THE PART OF HEATHCO LLC FOR ANY SPECIAL, INDIRECT,
INCIDENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS
OF BUSINESS OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states or provinces do
not allow the exclusion or limitation of incidental or consequential damages, so the above limitation
or exclusion may not apply to you. Please keep your dated sales receipt, it is required for all war-
ranty requests.
HeathCo LLC reserves the right to discontinue products and to change specifications at any time without
incurring any obligation to incorporate new features in products previously sold.
TECHNICAL SERVICE
Please call 1-800-858-8501 (English speaking only) for assistance before returning
product to store.
If you experience a problem, follow this guide.You may also want to visit our Web site at: www.hzsupport.
com. If the problem persists, call* for assistance at 1-800-858-8501 (English speaking only),7:30 AM to
4:30 PM CST (M-F).You may also write* to:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102
ATTN: Technical Service
* If contacting Technical Service, please have the following information available: Model Number, Date of
Purchase, and Place of Purchase.
No Service Parts Available for this Product

8598-1184-04
© 2007 HeathCo LLC 598-1184-04 S
CARACTERÍSTICAS
• La luz se prende cuando se detecta movimiento.
• Apaga la luz automáticamente.
• La fotocélula mantiene la luz apagada durante
las horas del día.
REQUISITOS
• El control de luz requiere 120 VCA.
• Para usar el Sobrecontrol Manual, conecte el
control con un interruptor.
• Algunos códigos requieren instalación por
un electricista calificado.
Lámpara de portal
con detector de
movimiento
Este paquete contiene:
• Lámpara del pórtico
• Soporte universal de fácil uso
• Ferretería de montaje
• Conectores de alambre
• Cubierta de la placa traslúcida
SL-4305
Nota: Cuando lo prenda por primera vez espere 1
1/2minutos para que el circuito se claibre.
*Se pone en Automático al amanecer.
FUNCIONAMIENTO
ON-TIME
Ponga el interruptor de
ON-TIME (DURACIÓN)
del detector en TEST
(PRUEBA). TEST 1 5 10 MIN
PRUEBA
Ponga el interruptor de
tiempo (ON-TIME) en
la posición de 1, 5 ó 10
minutos.
AUTOMATICO
Mueva el interruptor de tiempo
(ON-TIME) a 1, 5 ó 10 minutos
...préndalo.
1 segundo
APAGADO
luego...
El modo manual funciona sólo
por la noche porque la luz del
día pone al detector en modo
AUTOMATICO.
Apague el interruptor por un
segundo y vuélvalo a prender.
El modo manual funciona sólo
cuando el interruptor de tiempo
(ON-TIME) está en la posición
de 1, 5 ó 10 minutos.
RESUMEN DE LAS MODALIDADES
DEL INTERRUPTOR
Apague el interruptor por
un segundo y préndalo de
nuevo*
* Si se confunde mientras cambia de fases, apa-
gue la electricidad por un minuto y préndala de
nuevo. Después del tiempo de calibración el
control estará en fase AUTO(MATICA).
PRUEBA
AUTOM.
MODO
MANUAL
MODO MANUAL
ON-TIME
TEST 1 5 10 MIN
Antesdeinstalar,registreelnúmerodelmodelo
mostrado dentro del aparato. Fije el recibo en
caso posibles reclamos por la garantía.
Número del modelo:
Modalidad: A tiempo: Trabaja: Día Noche
Prueba 5 seg. x x
Autom. 1, 5 ó 10 min. x
Manual Hasta el
amanecer*
x

9
598-1184-04
LO - M- HI
SENSITIVITY
ON-TIME
TEST 1510 MIN
LO - M- HI
SENSITIVITY
ON-TIME
TEST 1510 MIN
DESARME EL APARATO DE LUZ
1. Retire las dos tuercas decorativas de la tapa
del aparato de luz.
2. Retire la tapa de la base.
3. En el soporte universal de montaje retire de los
tornillos del aparato las dos tuercas decorativas.
4. Retire de la base el soporte universal de mon-
taje.
Tuerca
decorativa
Base del aparato
de luz
Tapa del aparato
de luz
Tuerca decorativa
Soporte
universal de
montaje
INSTALE EL SOPORTE UNIVERSAL
DE MONTAJE
Para un mejor desempeño, monte el aparato al
menos a 2,4m del suelo.
Tornillo del aparato
(apretado a mano)
Caja de empalme
Soporte universal
de montaje
Tornillo de la caja
de empalme
CABLEADO DEL APARATO DE LUZ
1. Conectelosconductoresdelacajadeempalme
apretándolos juntos con los conductores del
aparato como se muestra en los esquemas
que siguen.
CUIDADO: NO retire el conector de
alambre del conductor rojo ni conecte el
conductorROJOanoserquedeseecontrolar
otras luces desde este aparato detector de
movimiento.
Nota: Si tiene una caja de empalme metálica use
el método de conexión a tierra recomendado que
se indica en la siguiente ilustración.Si tiene dudas
del método de conexión a tierra, consulte el código
local de construcción.
2. Tuerza y asegure los conductores con conec-
tores de alambre.
ADVERTENCIA: Desconecte la energía
en el disyuntor.
1. Apriete a mano los dos tornillos del aparato.
2. Sujete bien el soporte universal de montaje a
la caja de empalme usando los dos tornillos
provistos.

10 598-1184-04

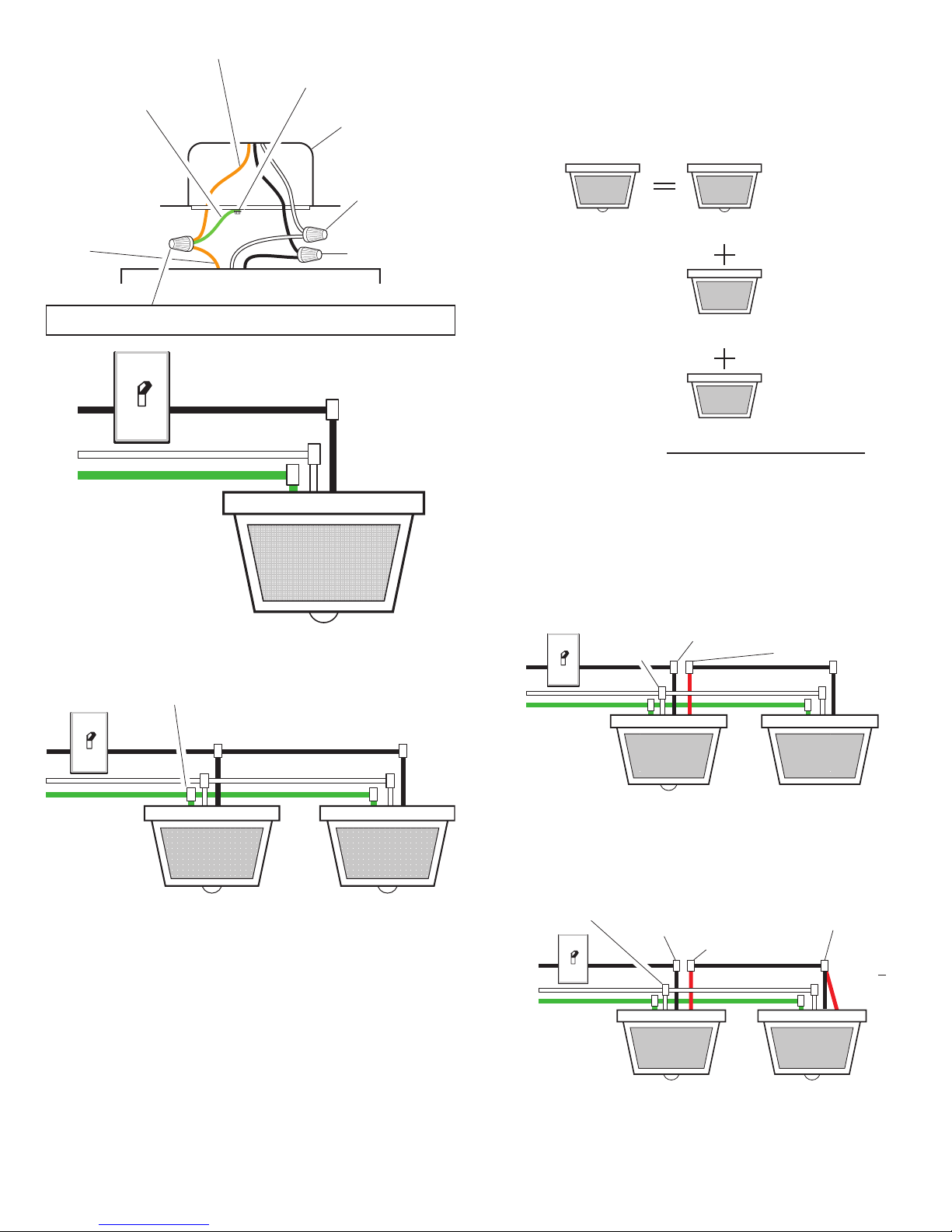

Otras opciones de cableado
Este aparato puede cablearse para controlar
otro(s) aparato(s) de luz estándar o detectores de
movimiento. Vea en los siguientes esquemas las
conexiones apropiadas.
Nota:Todo el cableado debe ser hecho de acuerdo
al Código Eléctrico Nacional por medio de conduc-
tosparacablesuotrasformasaceptables.Póngase
en contacto con un electricista calificado si
existe duda sobre la aptitud del sistema.
Carga máxima para el
detector de movimiento –
500 vatios
Potencia nominal
máxima de la
lámpara para el
aparato de luz –
100 vatios
Potencia nominal
máxima de la
lámpara para el
aparato de luz –
100 vatios
Potencia nominal
máxima de la
lámpara para el
aparato de luz –
100 vatios
Carga TOTAL del
detector de movimiento –
300 vatios (200 vatios no usado)
Aparato
DE CONTROL
Aparato
CONTROLADO 1
Aparato
CONTROLADO 2
IMPORTANTE: Cuando determine la potencia
nominal máxima de la lámpara del aparato a ser
controlado vea la potencia máxima en la etiqueta
delaparatoynolapotencianominalenlaslámparas
que están actualmente instaladas en el aparato.
Tornillo de conexión a tierra
Método recomendado de conexión a tierra
Una lámpara detectora de movimiento
Dos lámparas detectoras de movimiento (trabajan-
do independientemente)
Negro con
Negro
Blanco con Blanco
Conductor tierra con
Conductor tierra
Caja metálica
de empalme
Conductor flexible
(no provisto)
Conductor
desnudo del
aparato para
conexión a
tierra
Conductor desnudo de conexión a tierra
Negro con Negro
Blanco con
Blanco
Negro con Negro
Blanco con Blanco
Conductor tierra con
Conductor tierra
Cableado del aparato de luz detector de movimiento
para controlar un aparato de luz estándar
Aparato estándar
de luz
Aparato de luz detector
de movimiento
Rojo con Negro
Blanco con
Blanco
Negro con Negro
Conductor
tierra con
Conductor
tierra
Cuando controle aparato(s) de luz adicionales,
debe observarse la potencia máxima del detector
demovimientodeesteaparato.Veaenlailustración
de abajo un ejemplo para el cálculo de la potencia
máxima de la lámpara.
Negro
con el
Rojo y el
Negro
Negro con
Negro Rojo con
Negro
Blanco con
Blanco
Luz detectora de movimiento que controla otra luz
detectora de movimiento
Luz detectora
de movimiento
controlada
Aparato de luz de-
tector de movimiento
Conductor
tierra con
Conductor
tierra

11
598-1184-04
PRUEBA
1. Prenda el cortacircuitos y el interruptor de
luz.
Nota: El detector tiene un período de cerca de 1
1/2minutos de calentamiento antes de detectar
movimiento.Cuando lo prenda por primera vez,
espere 1 1/2minutos.
2. Calibre el interruptor SENSITIVITY (SENSI-
BILIDAD) poniéndolo en la posición “M” y el
interruptor “ON TIME” (“DURACIÓN”) en la
posición TEST (PRUEBA).
3. Camine por el área de protección dándose
cuenta dónde está cuando la luz se prende.
En la fase PRUEBA, la luz se encenderá sólo
5 segundos y luego se apagará.
4. Regule la SENSIBILIDAD para aumentar o
disminuirelmargensegúnseanecesario.Dema-
siadasensibilidadpuedeocasionaractivaciones
falsas debido a fuentes de calor en las áreas de
cobertura (Vea regulación del área de cobertura
o la sección análisis de averías).
5. Fije el período de tiempo (ON-TIME) que la luz
debe quedarse prendida después de detectar
movimiento (1, 5 ó 10 minutos).
Es también posible cablear dos luces detectoras de
movimientodemodoquecualquieradeellasencienda
ambas luces al mismo tiempo (sistema de control
doble).Serecomiendaquesólopersonasconamplios
conocimientos de electricidad conecten este tipo de
configuración.Porfavorcontactoconnuestrodepar-
tamentodeasistenciaalclienteanteshacerestetipo
de conexión (vea Servicio Técnico).Si el cableado
del control doble no es hecho correctamente,
puede destruir ambos aparatos detectores de
movimiento e invalidad su garantía.
INSTALE LA BASE DEL APARATO A
LA CAJA DE EMPALME
1. Empuje los conductores hacia la caja de
empalme.
2. Deslice la base del aparato por los tornillos del
aparato y apriete bien las tuercas decorativas
contra la base.
3. Instale cuatro bombillas con base tipo cande-
labro (de máximo 25 vatios cada una).
4. Antes de instalar la tapa vea la sección PRUE-
BA.
5. Luego de calibrar los interruptores y completar
la prueba, use las 2 tuercas decorativas para
instalar la tapa.
LO - M- HI
SENSITIVITY
ON-TIME
TEST 1510 MIN
SENSITIVITY
LO - M - HI
TEST 1 5 10 MIN
ON-TIME
Placa traslúcida
del detector
LO - M- HI
SENSITIVITY
ON-TIME
TEST 1510 MIN
Tornillo del
aparato
Caja de empalme
Tuerca decorativa
Bombilla de 25
vatios con base
tipo candelabro
* Sin la cubierta de la placa traslúcida instalada.
Alcance Máximo Angulo de
Cobertura Máxima*
(Vista desde arriba)
9.1m en todas
las direcciones
360°
2.4 m

12 598-1184-04

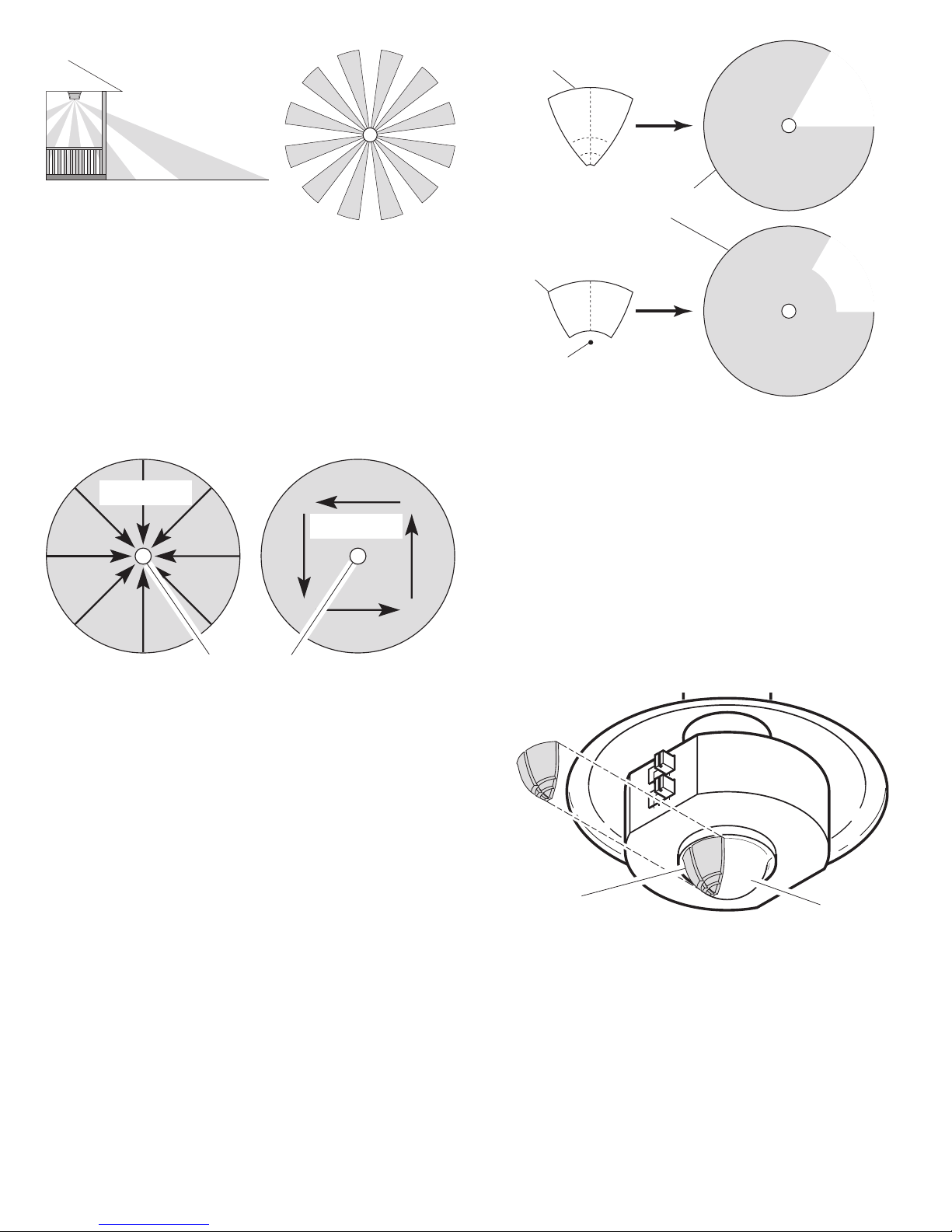

El detector es menos sensible a movimientos
hacia el detector y más sensible a movimientos
transversales en el área de cobertura.

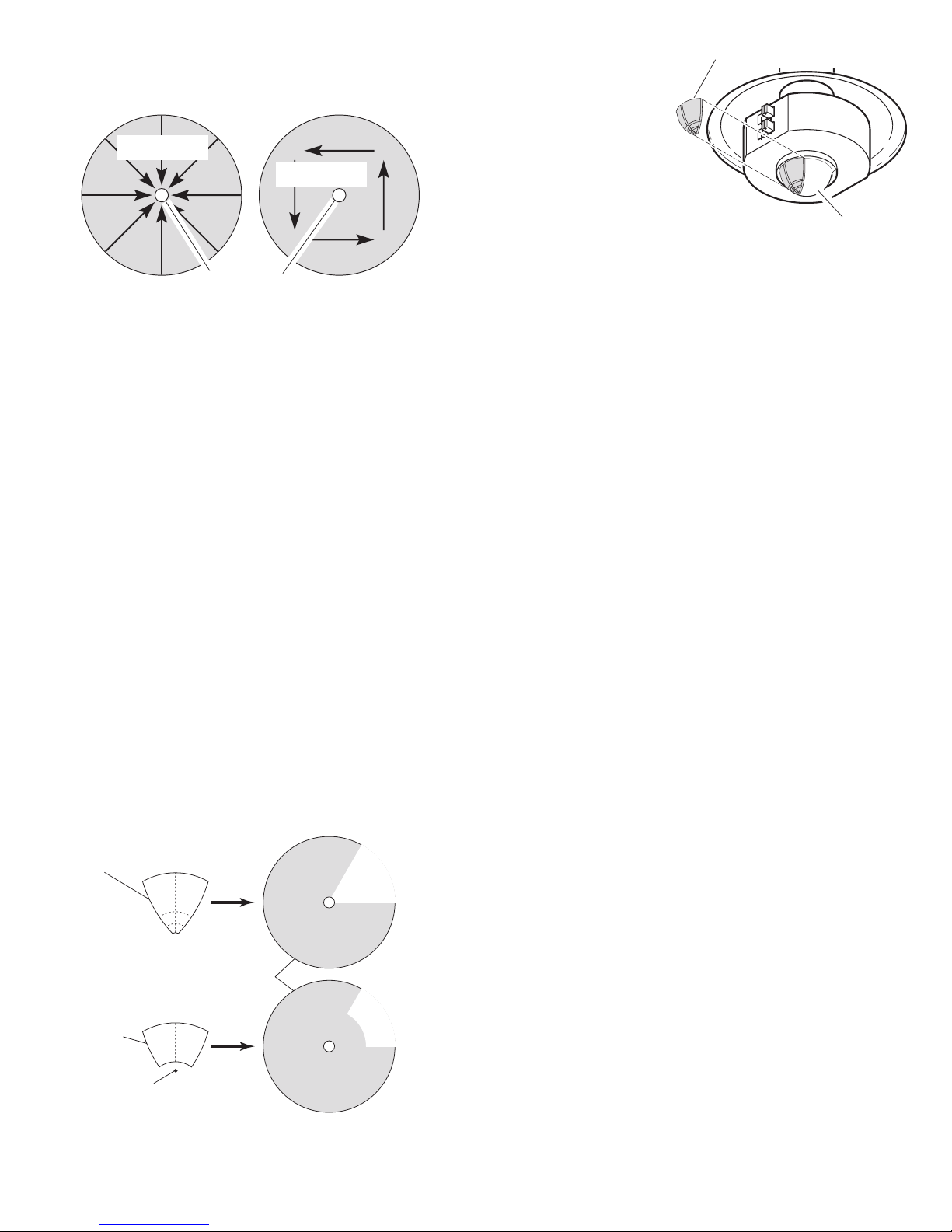

REGULACIÓN DEL ÁREA DE
COBERTURA
El detector de este aparato de luz detecta “movi-
miento” gracias al movimiento del calor (calor cor-
poral) a través del área de cobertura.Sin embargo,
lo que sigue son ejemplos de objetos que pueden
también producir calor y hacer que el detector se
active erróneamente.
• Charcos de agua • Acondicionadores de aire
• Respiraderos de secadoras
• Respiraderos de la calefacción
• Animales tras las vallas • Tráfico automotor
Si usted sospechaqueunafuentedecalordeeste tipo
estáactivandoerróneamenteeldetectoryquereducien-
do la sensibilidad no soluciona el problema, entonces
puede instalarse la cubierta de la placa traslúcida
(incluida). La cubierta plástica de la placa traslúcida
está dividida en 6 secciones.Cada sección reducirá
el área de cobertura en 30 grados. Además, puede
retirarse la punta de cada sección para cambiar el
alcance efectivo de cada detector.
2. Corte la canti-
dad necesaria
de cinta es-
pumosa que
necesita para
adherir la cu-
biertaalaplaca
traslúcida.
3. Retire el papel
protector de un
ladodelacintaespumosayadhiéralaalinterior
de la cubierta.
4. Retire el papel protector del otro lado de la
cinta espumosa cortada y adhiera la cubierta
a la placa traslúcida del detector.
5. Vuelva a probar para confirmar que el detector
ya no presenta activaciones erróneas.
Nota: Para ayudar a determinar la cantidad de
cubierta requerida en laplacatraslúcida,ponga las
secciones pequeñas una por vez. Si es necesario
puede añadir secciones.
Lo menos sensible Lo más sensible
Detector
Movimiento
Movimiento
ESPECIFICACIONES
Alcance............................. Hasta9.1m(varíaconla
temperatura del medio
ambiente).
Angulo de detección......... 360°
Carga Eléctrica................. Hasta un máximo de
100 Vatios de tungs-
teno incandescente
(hasta25Vmáximopor
cada portalámparas).
Tipo de bombilla ...............Basecandelabro,tipo“B”
de 25 vatios máximo
Capacidad del Detector.... Hasta un máximo de
500 Vatios (4,2 A.) de
tungsteno incandes-
cente
Requisitos de Energía ......120 VCA, 60 Hz
Fases de Operación .........FASES DE PRUEBA,
AUTOMÁTICO Y MA-
NUAL
Temporizador de
duración (del encendido)...........1, 5, 10 minutos
HeathCo LLC se reserva el derecho de descon-
tinuar productos y de cambiar especificaciones a
cualquier momento sin incurrir en ninguna obliga-
cióndetenerqueincorporarnuevascaracterísticas
en los productos vendidos con anterioridad.
1. Rompa la cantidad necesaria de cubierta que
necesita para bloquear una área deseada de
la cobertura.
Cubierta de la placa traslúcida
Placa traslúcida del detector
LO - M- HI
SENSITIVITY
ON-TIME
TEST 1510 MIN
Área
bloqueada
Área
bloqueada
Cubierta de la
placa traslúcida
Cubierta
de la placa
traslúcida
Parte retirada
Área efectiva de
cobertura (Vista
desde arriba)

13
598-1184-04
SINTOMA
La luz se queda
prendida conti-
nua-mente.
La luz se prende
y se apaga.
La luz no queda
encendida en el
modo manual.
POSIBLE CAUSA
1. Hay una fuente de calor como
ventosas de aire, respiradero de
secadora, o hay en el área de
cobertura una superficie brillante
quereflejacalor.(Instalela cubierta
en el detector en la dirección de la
fuente de calor).
2. El detector está en fase Manual
(Cámbiela a Auto).
3. La Sensibilidad es demasiado alta.
(Apague el Aumento de Distancia).
1. El calor que se refleja de otros
objetos pueden estar afectando al
detector. (
Apague el Aumento de
Distancia ).
2. El detector está en la fase Prueba.
(Mientras está en la fase PRUEBA,
la luz sólo queda encendida por 5
segundos).
1. Objetos cercanos, grandes y de
colores brillantes que reflejan luz
pueden activar la característica de
apagado. No apunte otras luces
hacia el detector.
POSIBLE CAUSA
1. El interruptor de luz está apagado.
2. Las bombillas están flojas o que-
madas.
3. El fusible está quemado o el cor-
tacircuitos está apagado.
4. La desconexión de luz del día
está en efecto. (Compruébelo al
anochecer).
5. Alambrado incorrecto, si ésta es
una nueva instalación.
1. El detector debe ser instalado en
un lugar relativamente oscuro.
2. El detector esta en la posición prue-
ba. (Fije el interruptor del control a
la posición de TIEMPO).
1. El detector puede estar detectando
animales pequeños o tráfico auto-
motor. (Reduzca la sensibilidad).
2. La Sensibilidad es demasiado alta.
(Apague el Aumento de Distancia).
SINTOMA
La luz no se
enciende.
La luz se prende
durante el día.
La luz se prende
sin ninguna ra-
zón aparente.
GUIA DE INVESTIGACION DE AVERIAS

14 598-1184-04
GARANTÍA LIMITADA A 5 AÑOS
Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también
tener otros derechos que varían de estado a estado o de provincia a provincia.
Por un período de 5 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por
partes defectuosas de fábrica o mano de obra será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia,
bombillas, baterías, u otras partes fungibles no están cubiertas por esta garantía. Los Servicios no
autorizados o modificaciones del producto o de cualquier componente que se provee invalidarán esta
garantía en su totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo
de instalación, perdida de uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por HeathCo LLC y no se extiende a
otros equipos o componentes que el consumidor usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS
O SOBREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CON-
DICIÓN DE COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER
PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS
DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO
HABRÁRESPONSABILIDADPORPARTEDEHEATHCOLLCPORCUALQUIERDAÑOESPECIAL,
INDIRECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER
PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias
no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que la limita-
ción o exclusión arriba indicada puede que no se aplique a Ud. Por favor guarde su recibo de venta
fechado; se lo requiere para cualquier solicitud de garantía.
SERVICIO TÉCNICO
Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda antes
de devolver el producto a la tienda.
Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web: www.hzsupport.
com. Si el problema continúa, llame al 1-800-858-8501 (sólo para hablar en inglés), de 7:30 AM a 4:30
PM CST (L-V). Usted puede también escribir a:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102
ATTN: Technical Service (Servicio Técnic)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha
de compra y Lugar de compra.
No hay piezas de servicio disponibles para este producto.

15
598-1184-04
SL-4305
CARACTÉRISTIQUES
• Allume l’éclairage lorsqu’un mouvement est
détecté.
• Éteint automatiquement l’éclairage.
• Photocellule qui maintient l’éclairage éteint
pendant la période de lumière du jour.
Cet emballage contient:
• Lampe d’entrée
• Console de montage universelle facile à utiliser
• Ferrures de montage
• Coinceur câblé
• Protecteur de lentille
EXIGENCES
• La commande d'éclairage nécessite une alimen-
tation 120 volts c.a.
• Si vous désirez utiliser la priorité manuelle, la
commande doit être branchée à un interrupteur.
• Certains codes de bâtiment locaux peuvent
exiger que l’installation soit faite par un
électricien qualifié.

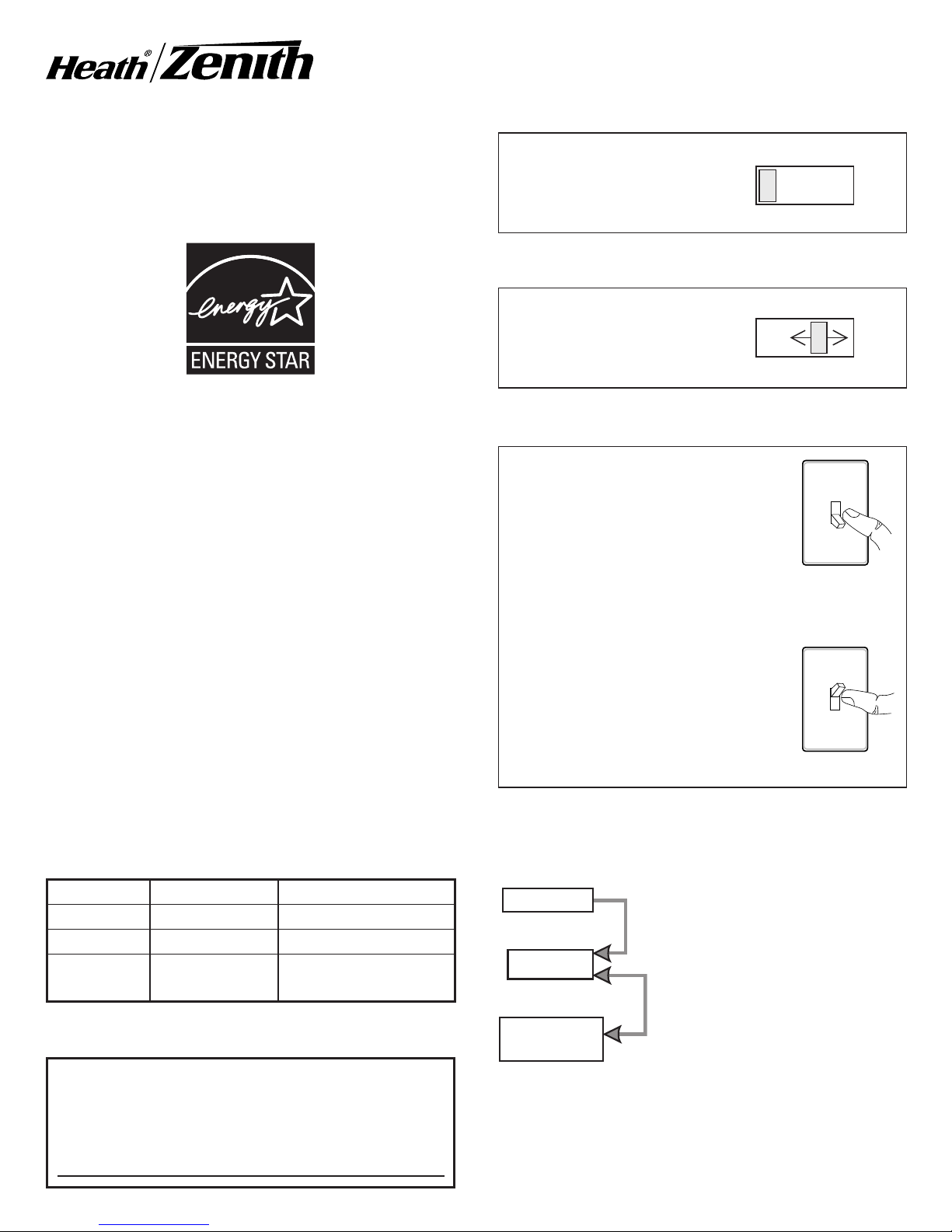

FONCTIONNEMENT
* Revient au mode automatique au lever du soleil.
Note: Après mise en circuit, attendre enfiron
1 1/2minute pour que l’étalonnage du circuit
soit complété.
Luminaire de véranda à
détecteur de mouvement
Avant l’installation, inscrivez ici le numéro
de modèle qui se trouve à l’intérieur de
l’appareil. Joignez-y le reçu d’achat pour les
réclamations sous garantie.
Numéro de modèle :
© 2007 HeathCo LLC 598-1184-04 F
ON-TIME
TEST 1 5 10 MIN
ESSAI
Amener l’interrupteur
de temps en circuit
(ON-TIME) à la posi-
tioncorrespondantà1,
5 ou 10 minutes.
AUTOMATIQUE
Placer l’interrupteur ON-
TIME à 1, 5 ou 10 minutes
... à nouveau en circuit
hors circuit pen-
dant 1 seconde,
puis ...
Le mode manuel ne fonc-
tionnequelanuitparceque
la lumière du jour remet le
capteur en mode AUTO.
Mettre l’interrupteur hors
circuit pendant une se-
conde, plus en circuit pour
alterner entre les modes
AUTO et MANUEL.
Le mode manuel ne fonc-
tionne que lorsque l’inter-
rupteur ON-TIME est aux
positions 1, 5 ou 10.
RÉSUMÉ DU MODE DE COMMUTATION
Mettre l’interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit
* Si vous ne savez plus dans quel mode se trouve
l’appareil,couperl’alimentationpendantuneminute
puis la rétablir. Après le temps d’étalonnage, la
commande reviendra au mode AUTO.
PRIORITÉ MANUELLE
AUTO
TEST
PRIORITÉ MANUELLE
ON-TIME
TEST 1 5 10 MIN
Placez le commutateur
ON-TIME à la position
TEST.
Mode : Temps en circuit : En fonction :
jour nuit
Essai 5 secondes x x
Auto 1, 5, ou 10 min. x
Manuel au choix, amanecer* x

16 598-1184-04
LO - M- HI
SENSITIVITY
ON-TIME
TEST 1510 MIN
LO - M- HI
SENSITIVITY
ON-TIME
TEST 1510 MIN
DÉMONTAGE DU LUMINAIRE
1. Retirezlesdeuxécrousdécoratifsdu couvercle
du luminaire.
2. Retirez le socle du luminaire.
3. Retirez les deux écrous décoratifs des vis du
luminaire du support de fixation universel.
4. Retirez le support de fixation universel du
socle.
Écrou décoratif
Socle du luminaire
Couvercle du luminaire
Écrou décoratif
Support
de fixation
universel
INSTALLATION DU SUPPORT DE
FIXATION UNIVERSEL
Pour de meilleurs résultats, installez l’appareil à
au moins 2,4 m du sol.
Vis du luminaire
(serrée à la main)
Boîte électrique
Support de fixa-
tion universel
Vis de la boîte
électrique
BRANCHEMENT DES FILS
1. Raccordez les fils de la boîte électrique aux fils
duluminaire,commeillustrédanslediagramme
ci-dessous.
ATTENTION : NE RETIREZ PAS le con-
necteur du fil ROUGE et ne raccordez pas
le fil ROUGE, à moins que vous ne désiriez
raccorder d’autres luminaires à ce luminaire
à détecteur de mouvement.
Note : Si vous utilisez une boîte électrique métalli-
que, suivez la méthode de mise à la terre indiquée
dans l’illustration suivante. Si vous n’êtes pas
certain de la méthode à utiliser, consultez le code
du bâtiment local.
2. Torsadez les fils, puis fixez-les au moyen d’un
connecteur.
MISE EN GARDE :Coupez l’alimentation
au disjoncteur ou au fusible.
1. Serrez les deux vis du luminaire à la main.
2. Fixez le support de fixation universel à la boîte
électrique au moyen des deux vis fournies.

17
598-1184-04
Blanc à blanc
Noir à noir
Un luminaire à détection de mouvement
Deux luminaires à détection de mouvement (fonc-
tionnant de façon indépendante)
Noir à noir
Blanc à blanc
Fil de terre à
fil de terre
Noir à noir
Blanc à blanc
Fil de terre
à fil de terre
Boîte électri-
que métallique
Vis de mise à
la terre
Méthode de mise à la terre recommandée
Cavalier (non
fourni)
Fil de terre
dénudé du
luminaire
Fil de terre dénudé
Noir à noirBlanc à blanc
Fil de terre à
fil de terre
Rouge avec noir
Autres options de raccordement
Celuminairepeutêtrebranchédefaçonàcommander
unautreluminaire,avecousansdétecteurdemouve-
ment.Consultezlediagrammedecâblageci-dessous
pour effectuer les connexions appropriées.
Note : Le câblage doit être conforme aux exigences
du Code canadien de l'électricité et être dans une
canalisationouun autremoyenacceptable.Sivous
avez des doutes sur la convenance du système,
communiquez avec un électricien compétent.
Lors de la commande d’un autre luminaire, vous de-
vezrespecterlapuissancemaximumdudétecteurde
mouvement de ce luminaire. Consultez l’illustration
ci-dessouspourunexempleducalculdelapuissance
maximum des ampoules de ce luminaire.
Puissance maximum
pour le détecteur de
mouvement : 500W
Puissance maximum
des ampoules
du luminaire : 100 W
Puissance maximum
des ampoules
du luminaire : 100 W
Puissance maximum
des ampoules
du luminaire : 100 W
Puissance totale pour
le détecteur de
mouvement : 300 W
(200 W non utilisé)
Luminaire de COMMANDE
Luminaire COMMANDÉ N°1
Luminaire COMMANDÉ N°2
IMPORTANT : Lors de la détermination de la puis-
sance maximum des ampoules du luminaire com-
mandé, vérifiez la puissance maximum inscrite sur
l’étiquetteetnonpascelle inscritesurles ampoules
actuellement installées dans le luminaire.
Raccordement d’un luminaire à détecteur de mou-
vement pour la commande d’un luminaire standard
Luminaire
standard
Luminaire à détecteur
de mouvement

18 598-1184-04
ESSAIS
1. Mettre en circuit le disjoncteur et l’interrup-
teur d’éclairage.
Note : Le capteur doit se réchauffer 1
1
/
2
minute
avant de pouvoir détecter le mouvement.Lorsque
l’appareil est mis en circuit, attendre 1
1
/
2
minute.
2. Placez le commutateur SENSITIVITY à la
position M et le commutateur ON-TIME à la
position TEST.
3. Marcher dans la zone de couverture et noter à
quel endroit l’éclairage se déclenche.En mode
TEST,l’éclairages’allumependant5 secondes
seulement avant de s’éteindre.
4. Réglez la SENSIBILITÉ pour augmenter ou
réduire la portée du détecteur, au besoin.
Une trop grande sensibilité peut entraîner des
déclenchements intempestifs attribuables à la
présence de source de chaleur dans la zone
de couverture (consultez la section Réglage
de la portée ou Dépannage).
5. Réglez, à votre goût, le ON-TIME de fonc-
tionnement du luminaire après détection du
mouvement (1, 5 ou 10 minutes).
Il est aussi possible de raccorder ensemble deux
luminaires à détecteur de mouvement de façon
que l’un ou l’autre entraîne l’allumage des appar-
eils (système à double commande). Il est recom-
mandé que les seulement gens avec l'expérience
d'installation éléctrique tentent cette configuration.
Avant d’entreprendre ce type de câblage, veuillez
contact notre Service à la clientèle (voir Service
Technique). Si le raccordement d’un système à
double commande n’est pas effectué correcte-
ment,celarisquededétruirelesdeuxluminaires
et d’annuler la garantie.
INSTALLATION DU SOCLE DU
LUMINAIRE SUR LA BOÎTE
ÉLECTRIQUE
1. Repoussez les fils à l’intérieur de la boîte
électrique.
2. Faites glisser le socle du luminaire sur les vis
fixées au support, puis serrez fermement les
écrous décoratifs de façon qu’ils s’appuient sur
le socle.
3. Installezquatreampoulespourcandélabre(d’une
puissance maximum de 25 W chacune).
4. Consultez la section ESSAIS avant d’installer
le couvercle.
5. Une fois les commutateurs réglés et les essais
terminés, installez le couvercle au moyen des
deux écrous décoratifs.
LO - M- HI
SENSITIVITY
ON-TIME
TEST 1510 MIN
SENSITIVITY
LO - M - HI
TEST 1 5 10 MIN
ON-TIME
Lentille du capteur
Raccordement d’un luminaire à détecteur de mou-
vement pour la commande d’un autre luminaire à
détecteur de mouvement
Noir à noir
Blanc à blanc
Fil de terre
à fil de terre
Noir à rouge
et à noir
Rouge avec noir
Luminaire à
détecteur de
mouvement
commandé
Luminaire à détecteur
de mouvement
LO - M- HI
SENSITIVITY
ON-TIME
TEST 1510 MIN
Vis du luminaire
Boîte électri-
que
Écrou décoratif
Ampoule pour can-
délabre de 25 W

19
598-1184-04
Le moins sensible Le plus sensible
Lecapteurestmoinssensibleauxmouvementsdes
objets qui se dirigent vers lui qu’aux mouvements
des objets qui traversent la zone de couverture.
Détecteur
Mouvement
Mouvement
RÉGLAGE DE LA ZONE DE
COUVERTURE
Lecapteurdecedétecteurdécèlelesmouvementsen
raison du passage de la chaleur (chaleur corporelle)
danslazonedecouverture.Cependant,voustrouve-
rez ci-dessous des exemples d’objets qui produisent
de la chaleur et qui, par conséquent, pourraient
entraîner le déclenchement de l’appareil :
• Eaux de piscine • Climatiseur
• Sortie de séchoir à linge • Animaux en cage
• Évent de chauffage • Circulation automobile
Sivouscroyezqu’unetellesourcedechaleurentraîne
le déclenchement du luminaire et que vous n’arrivez
pas àréglerleproblèmeenréduisantlasensibilitédu
capteur,vouspouvezinstallerunprotecteurdelentille
(fourni). Le protecteur de lentille en plastique est
formé de 6 sections.Chaque section réduit l’angle
decouvertured’environ30°.Deplus,ilestpossible
d’enlever la pointe de chaque section pour modifier
la portée efficace du capteur.
1. Séparez le nombre de sections dont vous avez
besoin pour cacher la zone de couverture.
2. Découpezlaquantitéde ruban-moussenéces-
saire pour coller le protecteur sur la lentille du
capteur.
3. Retirez la pellicule protectrice d’un côté du
ruban-mousse, puis collez le ruban à l’intérieur
du protecteur de lentille.
4. Retirez la pellicule protectrice de l’autre côté
du ruban-mousse, puis collez-le sur le capteur
de mouvement.
5. Faites un nouvel essai pour vous assurer que la
source de chaleur ne cause plus de problème.
Note : Pour déterminer le nombre de sections de
protecteur dont vous avez besoin, appliquez les
sectionsuneà lafois.Vouspouveztoujoursrajouter
des sections au besoin.
LO - M- HI
SENSITIVITY
ON-TIME
TEST 1510 MIN
Protecteur
de lentille Lentille du
capteur
Portée maximale Angle de
couverture
(Vue en plongée)
* Sans le protecteur de lentille.
Zone
bloquée
Zone
bloquée
Protecteur de
lentille
Protecteur
de lentille
Partie retirée
Zone de portée efficace
(Vue en plongée)
9.1 m dans
toute direction
360°
2.4 m

20 598-1184-04
FICHE TECHNIQUE
Portée..................................................... Jusqu’à 9,1 m [varie selon la température environnante].
Angle de détection.................................. 360°
Charge électrique ................................... Jusqu’à100WmaximumTungstèneà incandescence[maximum
de 25 W par support].
Type d’ampoule ...................................... Culot de candélabre, Type B, 25 W maximum
Capacité du détecteur ............................ Jusqu’à 500 W (4,2 A) maximum Tungstène à incandescence
Courant requis........................................ 120 V c.a., 60 Hz
Modes de fonctionnement ...................... TEST, AUTO et MAUNEL
Minuterie de fonctionnement .................. 1, 5 ou 10 minutes
HeathCo LLC se réserve le doit d’abandonner tout produit et d’en changer les spécifications, en tout temps
et sans contracter quelque obligation que ce soit quant à l’incorporation de nouvelles caractéristiques
aux produits déjà vendus.
SYMPTÔME
La lampe reste
allumées conti-
nuellement.
La lampe cli-
gnote.
L’éclairage ne
demeure pas al-
lumé en mode
Manuel.
CAUSE POSSIBLE
1. La zone de couverture comprend
une source de chaleur : évent,
sortiedeséchoiràlingeousurface
brillante qui reflète la chaleur.
(Installez une section de pro-
tecteur sur la lentille du capteur,
dans la direction de la source de
chaleur.)
2. La capteur est en mode Manuel
(faites-la passer au mode Auto).
3. Le réglage de portée est trop
élevé. (Réduisez la portée).
1. La chaleur qui est réfléchie par
d’autres objets peut affecter la
commande d’éclairage. ( Réduisez
la portée ).
2. Lecapteurest en modeTEST.(En
mode TEST, l’éclairage demeure
allumé seulement pendant 5
secondes.)
1. Un grand objet de couleur pâle
se trouve à proximité et reflète
la lumière, ce qui déclenche la
fonction d’arrêt. Évitez de diriger
d’autres lumières sur le capteur.
CAUSE POSSIBLE
1. L’interrupteur d’éclairage est en
position hors circuit.
2. Les ampoules sont lâches ou
grillées.
3. Le fusible du circuit a sauté ou le
disjoncteur est en position hors
circuit.
4. La fonction de mise hors circuit
à la lumière du jour est engagée.
(Revérifier quand il fait nuit).
5. Mauvaiscâblage,s’il s’agit d’une
nouvelle installation.
1. Le capteur peut être installé dans
un endroit relativement sombre.
2. Capteur en mode Test. (Placer
l’interrupteur ON-TIME à 1, 5 ou
10 minutes).
1. Le capteur détecte peut-être de
petits animaux ou la circulation
automobile. (Réduisez la portée).
2. Le réglage de portée est trop
élevé. (Réduisez la portée).
SYMPTÔME
La lampe ne
s’allume pas.
La lampe
s’allume le jour.
La lampe
s’allume sans
raison appar-
ente.
GUIDE DE DÉPANNAGE
