Heath Zenith SL-4300 User manual

FEATURES
•Light comes on when motion is detected.
•Automatically turns light off.
•Half power Accent lighting.
•Photocell keeps the light off during daylight
hours.
REQUIREMENTS
•The Light Control requires 120 volts AC.
•If you want to use Manual Mode, the control
must be wired through a switch.
•Some electrical codes require installation
by a qualified electrician.
Diecast Motion
Sensing Porch Light
for Canadian Tire
This package includes:
•Porch Light
•Easy to use Universal Mounting Bracket
•Mounting Hardware
•Wire Nuts
•Lens Shield
Model SL-4300
© 2004 DESA Specialty Products™ 598-1208-00
Mode: On-Time Works: Day Night
Test 5 Sec x x
Auto/ 1, 5, or 10 min x
Accent Off, 3, 6 Hr, to Dawn x
Manual Until Dawn* x

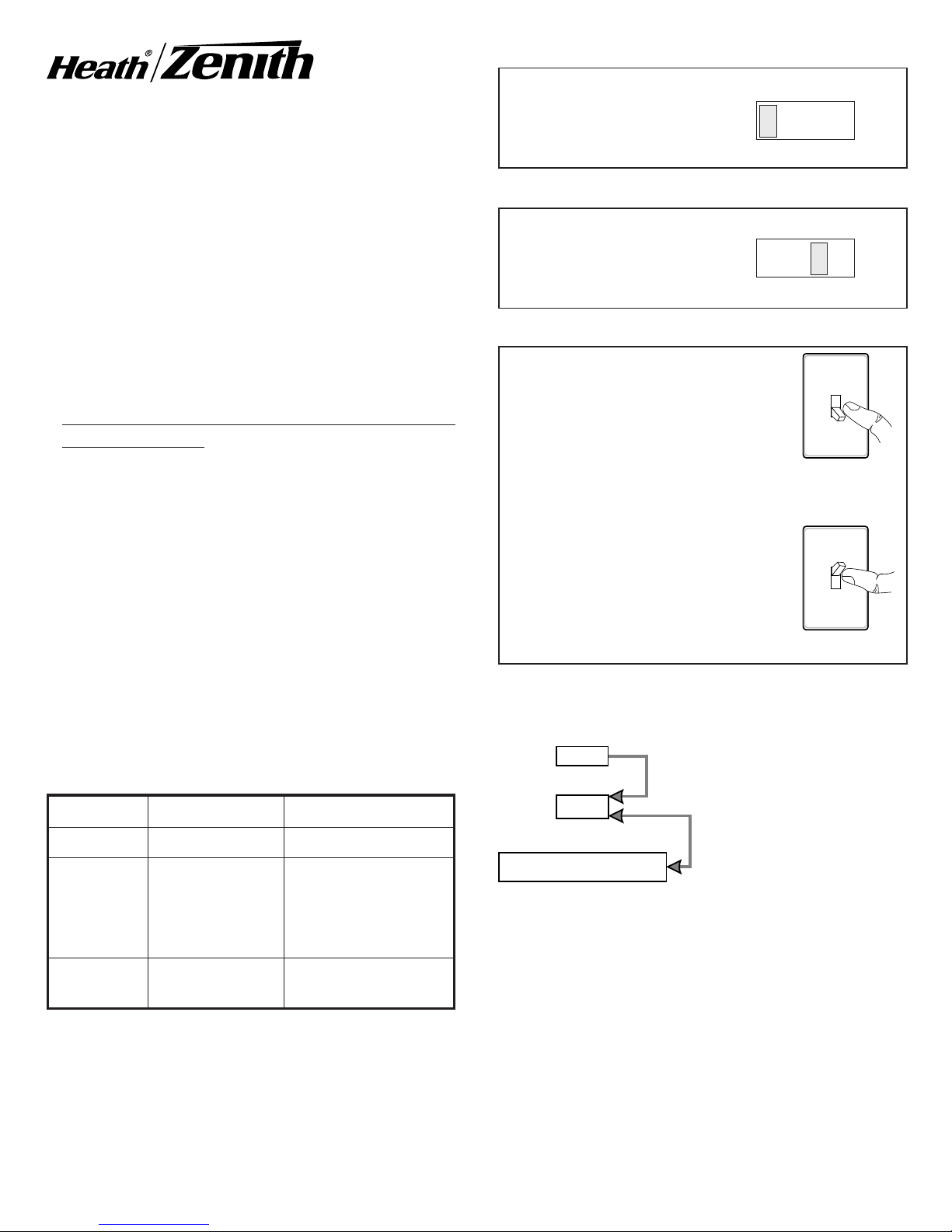

OPERATION
Note: Whenfirstturnedonwaitabout11/2minutes
for the circuitry to calibrate.
* resets to Auto Mode at dawn.
ON-TIME
TEST 1510 MIN
TEST
Set ON-TIME switch to
1, 5, or 10 minutes.
AUTO
ON-TIME Switch at 1, 5, or
10 minutes
... back on.
1 Second OFF
then ...
Manual mode only works at night
becausedaylightreturnsthesen-
sor to AUTO.
Flip the light switch off for one
second then back on to toggle
between AUTO and MANUAL
MODE.
Manual mode works only with the
ON-TIME switch in the 1, 5, or 10
position.
MODE SWITCHING SUMMARY
Flip light switch off
for one second then
back on*
* If you get confused while switching modes, turn the
power off for one minute, then back on. After the
calibration time the control will be in the AUTO mode.
MANUAL MODE
AUTO
TEST
MANUAL MODE
ON-TIME
TEST 1510 MIN
DUAL BRITE®DIMMER CONTROL
Light comes on half power for selected time after
dusk(Off,3hr.,6 hr.,untildawn). Ifmotionis sensed,
the light turns on full power for the ON-TIME (1, 5,
or 10 minutes) then returns to accent mode.
SettheON-TIMEswitch
on the sensor to TEST.

2
598-1208-00
DUALBRITE
®
ON-TIME
TEST 15 10MIN
OFF3 6 DUSK
TO DAWN
DUALBRITE
®
ON-TIME
TEST 1510MIN
OFF 3 6DUSK
TO DAWN

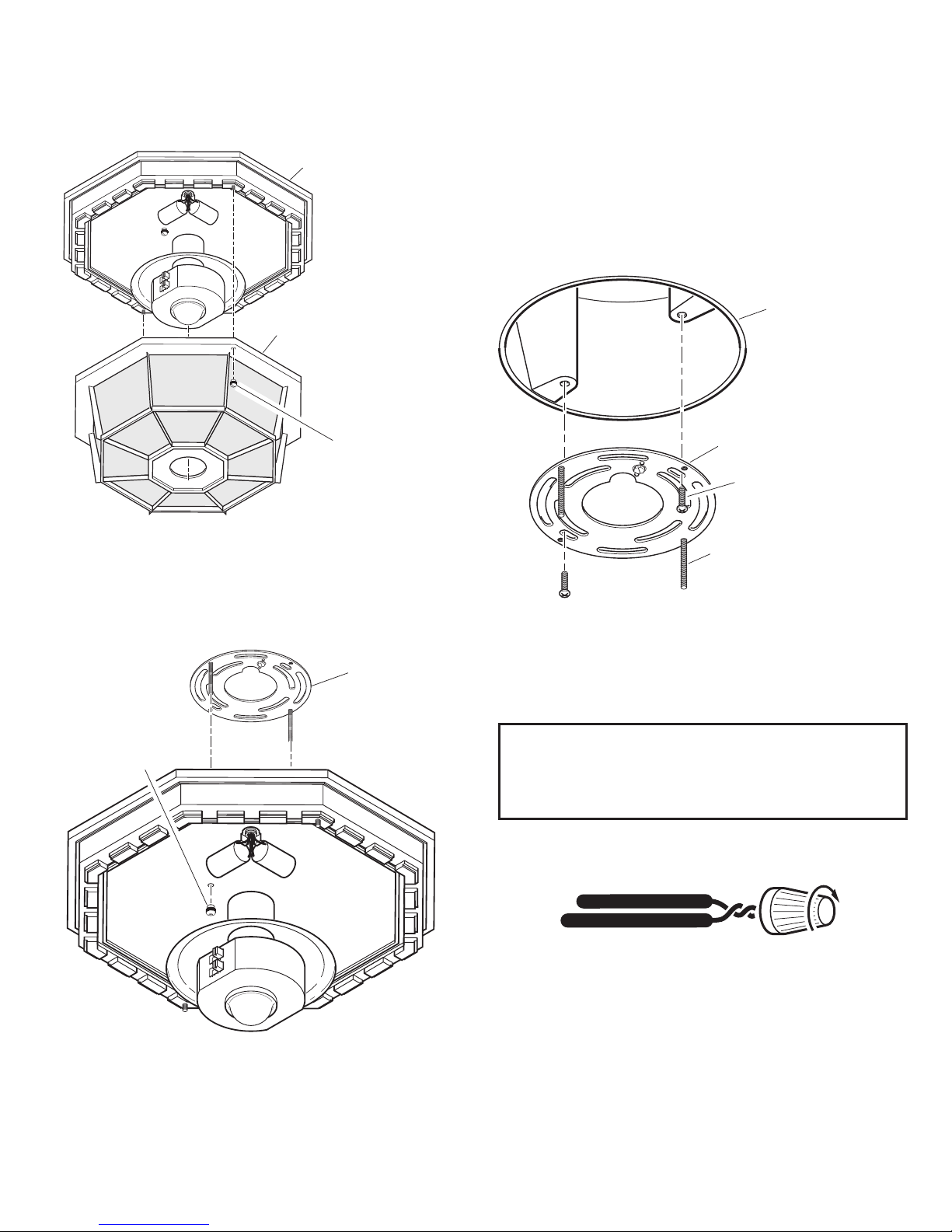

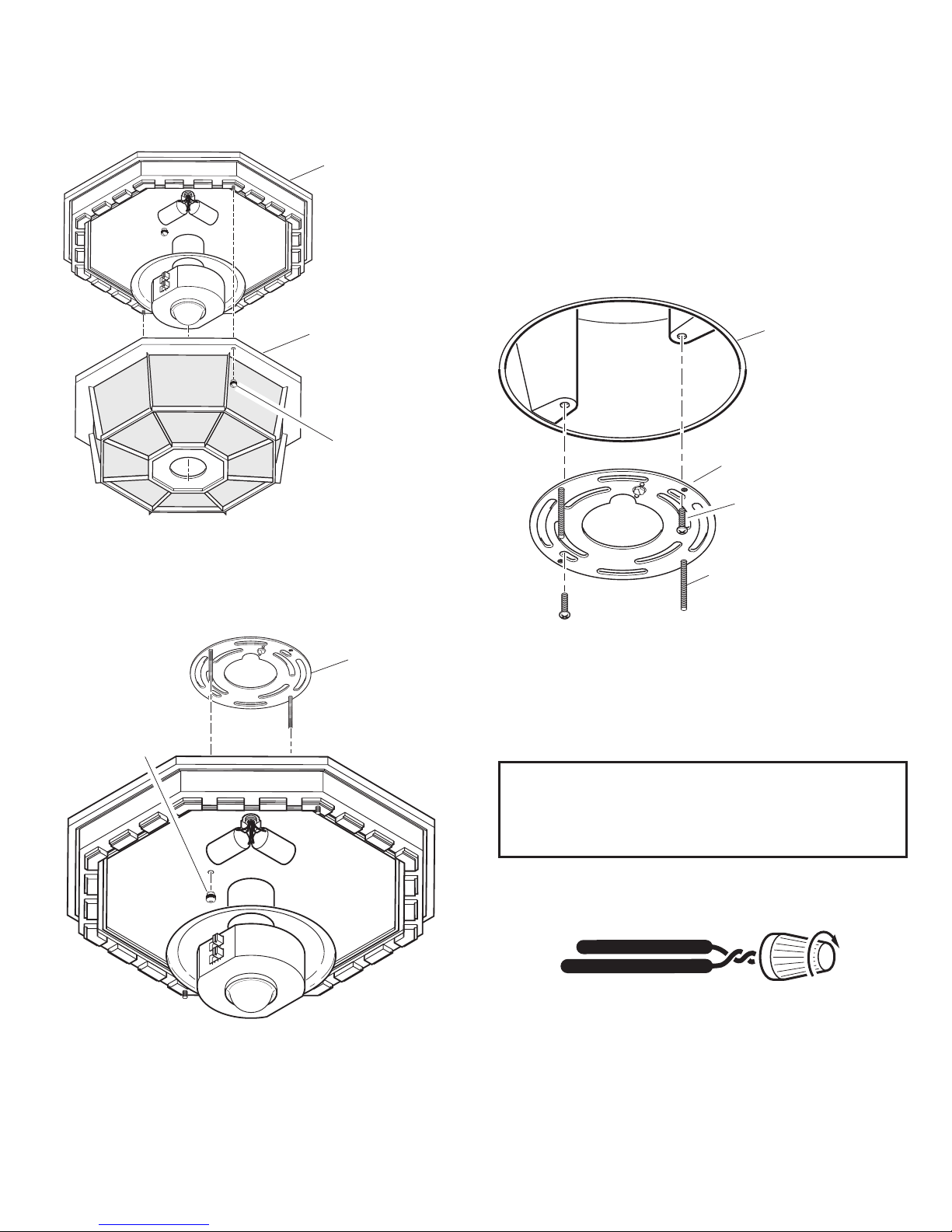

INSTALL UNIVERSAL MOUNTING
BRACKET
For best performance, mount the fixture at least 8
feet (2.4 m) above the ground.
IMPORTANT: Turn power off at circuit breaker.
1. Tighten the two fixture screws finger tight.
2. Attach universal mounting bracket to junction
box securely with the two screws provided.
Fixture Screw (Tightened
Finger Tight)
Junction Box
Universal Mounting
Bracket
Junction Box Screw
WIRING LIGHT FIXTURE
1. Connect the junction box wires and the fixture
wires together as shown in the following dia-
grams.
CAUTION: DO NOT remove wire connector
from RED wire or connect the RED wire unless
you want to control other lights from this motion
sensor fixture.
DISASSEMBLE LIGHT FIXTURE
1. Remove two decorative nuts from light fixture
cover.
2. Remove cover from base.
3. Remove two decorative nuts from fixture
screws in universal mounting bracket.
4. Remove universal mounting bracket from
base.
Decorative Nut
Light Fixture Base
Light Fixture Cover
Decorative Nut
Universal
Mounting
Bracket
Note: If you have a metal junction box use the
recommended grounding method shown in the
following illustration. If you are uncertain about the
groundingmethod,consult yourlocalbuilding code.
2. Twist and secure wires with wire nuts.

3
598-1208-00

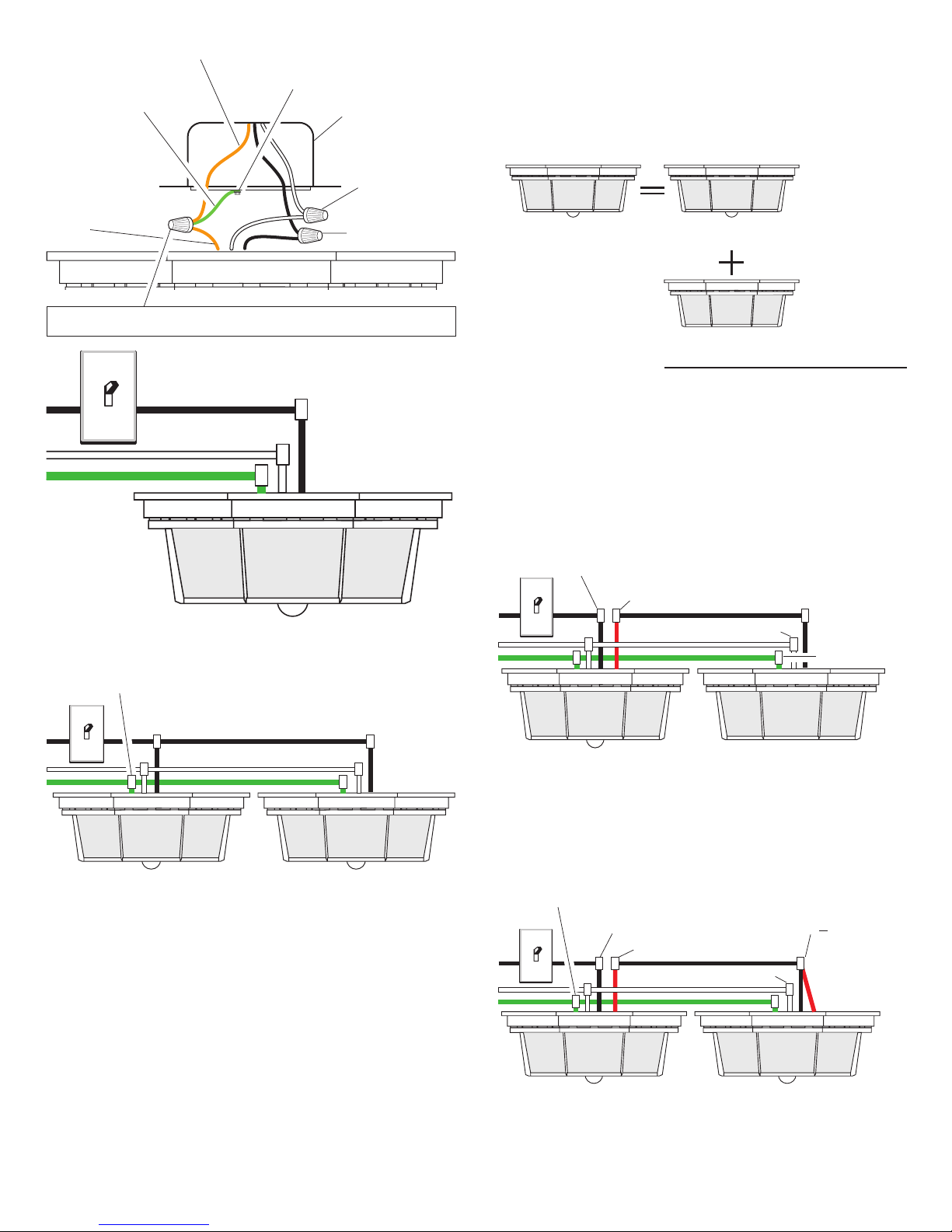

Ground Screw
White to White
Black to Black
Recommended Grounding Method
One Motion Sensing Light
Two Motion Sensing Lights (Working Independently)
Other Wiring Options
This fixture can be wired to control another stan-
dard or motion sensing light fixture(s). See the
following wiring diagrams for proper connections.
Note: All wiring should be run in accordance with
the National Electrical Code (Canadian Electrical
Code in Canada) through conduit or another ac-
ceptable means. Contact a qualified electrician
if there is any question as to the suitability of
the system.
Black to Black
White to White
Ground
to Ground
Black to Black
White to White
Ground to Ground
Metal Junction
Box
Pigtail (not
supplied)
Fixture Bare
Ground Wire
Bare Ground Wire
Wiring Motion Sensing Light to Control Standard
Fixture
Ground to
Ground
Standard Light FixtureMotion Sensing Light
Black to Black
White to White
Red to Black
Maximum Load for
Motion Sensor –
200 Watts
Maximum Lamp
Wattage Rating
for Light Fixture –
100 Watts
Maximum Lamp
Wattage Rating
for Light Fixture –
100 Watts
TOTAL Load for
Motion Sensor –
200 Watts
CONTROLLING Fixture
CONTROLLED Fixture 1
When controlling an additional light fixture(s), the
maximum wattage of the motion sensor on this
fixture should be observed. See illustration below
for an example of a maximum lamp wattage load
calculation.
IMPORTANT: When determining the maximum
lamp wattage rating of the fixture to be controlled,
refer to the maximum lamp wattage label on the
fixture and not the wattage rating on the lamp(s)
currently installed in the fixture.
Wiring Motion Sensing Light to Control Another
Motion Sensing Light
Black to Black
White to White
Ground to Ground Black to Red
and Black
Red to Black
Controlled Motion
Sensing Light
Motion Sensing Light

4
598-1208-00
TESTING
1. Turnonthecircuit breaker and light switch.
Note: Sensor has a 1 1/2minute warm up period
before it will detect motion. When first turned on
wait 1 1/2minutes.
2. Set the ON-TIME switch to the TEST position
and the Dual Brite®switch to the OFF position.
3. Walk through the coverage area noting where
you are when the lights turn on. In TEST
mode, light will stay on for only 5 seconds then
turn off.
4. Adjust the SENSITIVITY to increase or de-
crease the range as needed. Too much sensi-
tivity may cause false triggering due to heat
sources in the coverage area (see Adjustment
of Coverage Area or Troubleshooting section).

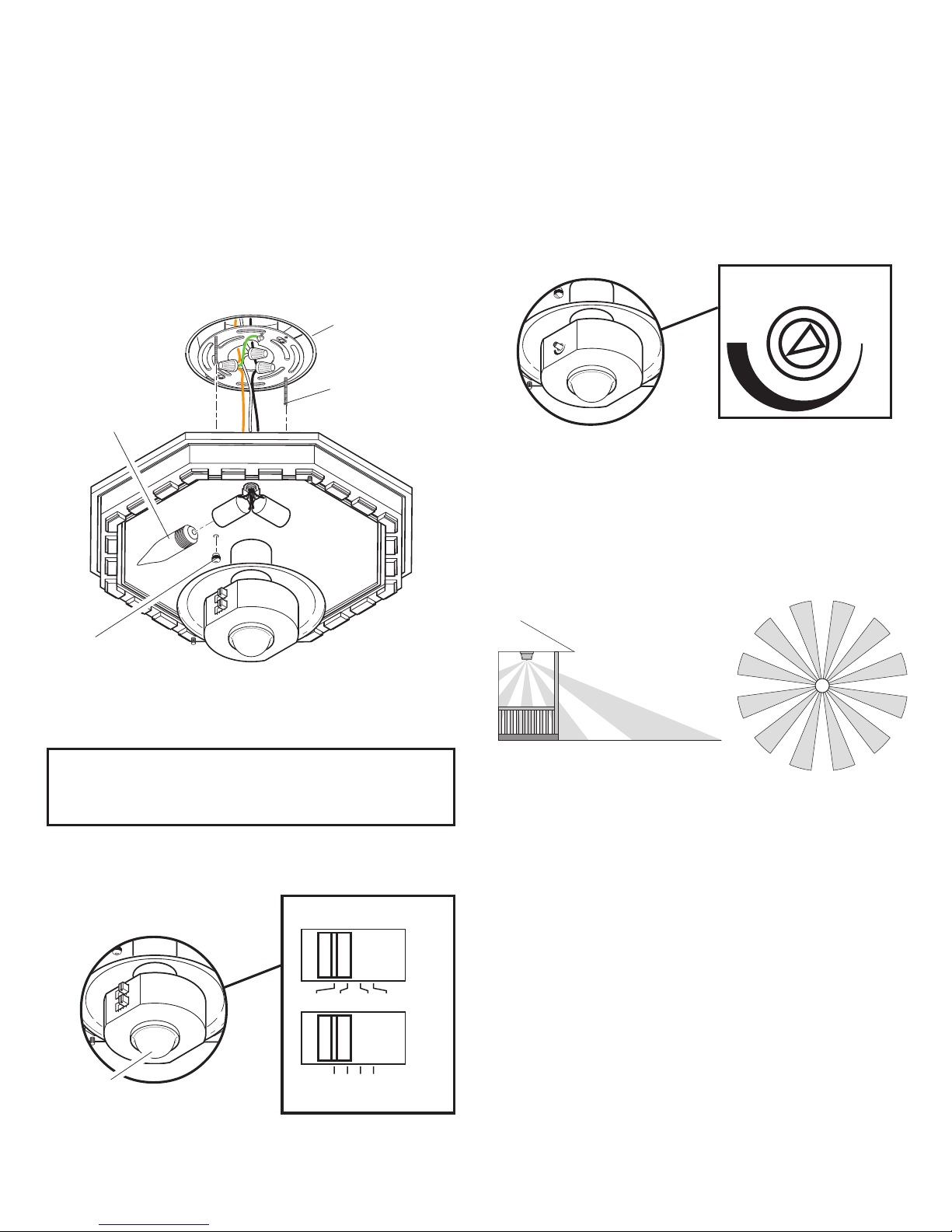

INSTALL FIXTURE BASE TO
JUNCTION BOX
1. Push wires into the junction box.
2. Slide light fixture base onto fixture screws and
tightendecorative nutssnuglyagainstthe base.
3. Install four candelabra base light bulbs (25
Watts maximum each).
4. Refer to TESTING section before installing
cover.
5. After switches are set and testing is complete,
use the 2 decorative nuts to install the cover.
DUAL BRITE
®
ON-TIME
TEST 1 510 MIN
OFF 36DUSK
TODAWN
DualBrite®
ON-TIME
DUSK
OFF
3 HR 6 HR TO DAW
N
TEST 1 5 10 MIN
Sensor
Lens
5. Set the amount of ON-TIME you want the light
to stay on after motion is detected (1, 5, or 10
minutes).
6. Set the amount of time you want the light to
stay on in the Accent mode (Off, 3 hours, 6
hours, or dusk-to-dawn).
SENSITIVITY
+–
+
–
SENSITIVITY
DUAL BRITE
®
ON-TIME
TEST 1 510 MIN
OFF 36 DUSK
TODAWN
Fixture Screw
Junction Box
Decorative Nut
25 Watt Candelabra
Base Bulb
Maximum Range Coverage Angle*
(Top View)
360°
30 Feet (9.1 m)
in all Directions
* Without lens shield installed.
8 ft. (2.4 m)

5
598-1208-00
DUAL BRITE
®
ON-TIME
TEST 1 5 10 MIN
OFF 3 6 DUSK
TODAWN
Least Sensitive Most Sensitive
The sensor is less sensitive to motion directly
towards it and more sensitive to motion across
coverage area.
Sensor
Motion
Motion
SPECIFICATIONS
Range ..........................Up to 30 ft. (9.1 m)
[varies with surrounding
temperature].
Sensing Angle ..............360°
Electrical Load ............. Up to 100 Watt
Maximum Incandescent
(Up to 25 Watt Maxi-
mum each lampholder).
Bulb Type .....................Candelabra Base, Type
“B”, 25 Watt Maximum
Sensor Capacity ...........Up to 200 Watt (1.7 A.)
Maximum
Power Requirements ...120 VAC, 60 Hz
Operating Modes .........TEST, AUTO/ACCENT,
and MANUAL MODE
ON-Timer .....................1, 5, 10 minutes
Dual Brite®Timer..........Off, 3, 6 Hrs, Dusk-to-
Dawn
DESA Specialty Products™ reserves the right to
discontinue products and to change specifications
at any time without incurring any obligation to incor-
porate new features in products previously sold.
ADJUSTMENT OF COVERAGE
AREA
The sensor on this light fixture detects “motion” by
the movement of heat (body heat) across the
coverage area. However, following are examples
ofobjectsthatalsoproduceheatandcancause the
sensor to false trigger:
• Pools of Water • Air Conditioners
• Dryer Vents • Fenced-In Animals
• Heating Vents • Automobile Traffic
If you suspect that a heat source of this type is
falsely triggering the sensor and reducing the sen-
sitivity does not solve the problem, then a lens
shield (included) can be installed. The plastic lens
shield is divided into 6 sections. Each section will
reduce the coverage angle by 30 degrees. Also, the
tip of each section may be removed to change the
effective range of the sensor.
1. Break off the amount of lens shield needed to
block the desired area of coverage.
2. Cut desired amount of foam tape needed to
adhere the lens shield to the sensor lens.
3. Remove paper backing from one side of cut
foam tape and adhere foam tape to inside of
lens shield.
4. Remove paper backing from other side of cut
foam tape and adhere lens shield to sensor lens.
5. Retest to confirm that the sensor is no longer
false triggering.
Note: To help determine amount of lens shield
required, apply small sections one at a time. Addi-
tional sections can be applied if necessary.
Lens Shield Sensor
Lens
Area
Blocked
Area
Blocked
Lens
Shield
Lens
Shield
Portion
Removed
Effective
Coverage Area
(Top View)

6
598-1208-00
SYMPTOM
Light stays on
continuously.
Lightflashes on
and off.
Light does not
stay on in
Manual mode.
POSSIBLE CAUSE
1. There is a heat source like an air
vent, dryer vent, or brightly-
painted, heat-reflective surface
in the coverage area.
(Install
shield on sensor in the direction
of heat source.)
2. Light control is in Manual Mode.
(Switch to Auto.)
3. Light control is in Dual Brite™
mode.
1. Sensor is in the Test mode.
(While in TEST mode, light only
stays on for 5 seconds.)
2. Heat being reflected from other
objects may be affecting the
sensor. (Re-aim sensor.)
1. Nearby large, light-colored ob-
jects reflecting light may trigger
the shut-off feature. Do not point
other lights at the sensor.
POSSIBLE CAUSE
1. Light switch is turned off.
2. Bulbs are loose or burned out.
3. Fuse is blown or circuit breaker
is turned off.
4. Daylight turn-off is in effect
(re-
check after dark) .
5. Incorrect circuit wiring, if this is
a new installation.
1. Sensor may be installed in a
relatively dark location.
2. Sensor is in Test.
(Set control
switch to an ON-TIME position.)
1. Sensor may be sensing small
animalsorautomobiletraffic. (Re-
duce sensitivity.)
2. Sensitivity is set too high. (Re-
duce sensitivity.)
SYMPTOM
Light will not
come on.
Light comes on
in daylight.
Light comes on
for no apparent
reason.
TROUBLESHOOTING GUIDE
If you experience a problem with your porch light, follow this guide before returning it to the retailer.
No Service Parts Available for this Product
See your Canadian Tire retailer for warranty information.

7
598-1208-00
CARACTERÍSTICAS
•La luz se prende cuando se detecta movimiento.
•Apaga la luz automáticamente.
•Alumbrado decorativo de mediana potencia.
•La fotocélula mantiene la luz apagada durante
las horas del día.
REQUISITOS
•El Control de Luz requiere 120 VCA.
•Para usar el Sobrecontrol Manual, conecte el
control con un interruptor.
•Algunos códigos requieren instalación por
un electricista calificado.
Lámpara del pórtico
detectora de movimiento
fundida a troquel para
Canadian Tire
Este paquete contiene:
•Lámpara del pórtico
•Soporte universal de fácil uso
•Ferretería de montaje
•Conectores de alambre
•Cubierta de la placa traslúcida
Modelo SL-4300
© 2004 DESA Specialty Products™ 598-1208-00 S
FUNCIONAMIENTO
Nota: Cuando lo prenda por primera vez espere
1 1/2minutos para que el circuito se claibre.
*Se pone en Automático al amanecer.
ON-TIME
Ponga el interruptor de
ON-TIME (DURACIÓN)
del detector en TEST
(PRUEBA). TEST 1510 MIN
PRUEBA
Ponga el interruptor de
tiempo (ON-TIME) en la
posición de 1, 5 ó 10
minutos.
AUTOMATICO
Mueva el interruptor de
tiempo (ON-TIME) a 1, 5 ó
10 minutos
...préndalo.
1 segundo
APAGADO
luego ...
El modo manual funciona sólo
por la noche porque la luz del día
pone al detector en modo AUTO-
MATICO.
Apague el interruptor por un se-
gundo y vuélvalo a prender.
El modo manual funciona sólo
cuando el interruptor de tiempo
(ON-TIME) está en la posición de
1, 5 ó 10 minutos.
RESUMEN DE LAS MODALIDADES
DEL INTERRUPTOR
Apagueelinterruptor
por un segundo y
préndalo de nuevo*
*Si se confunde mientras cambia de fases, apa-
gue la electricidad por un minuto y préndala de
nuevo. Después del tiempo de calibración el
control estará en fase AUTO(MATICA).
MANUAL MODE
AUTO
TEST
MODO MANUAL
ON-TIME
TEST 1510 MIN
CONTROL REDUCTOR DUAL BRITE®
Luego del crepúsculo la lámpara se enciende a
mediana potencia durante el tiempo seleccionado
(Apagado, 3 horas, 6 horas, hasta amanecer). Si
se detecta movimiento, la luz se enciende a toda
su potencia según la calibración del interruptor
ON-TIME (1,5, ó 10 minutos) luego vuelve a la fase
reductora (de intensidad).
Modalidad: A tiempo: Trabaja: Día Noche
Prueba 5 seg. x x
Autom./ 1, 5 ó 10 min. x
Adorno Apagado, x
3, 6 Hrs, hasta
el amanecer
Manual Hasta el x
amanecer*

8
598-1208-00
DUALBRITE
®
ON-TIME
TEST 15 10MIN
OFF3 6 DUSK
TO DAWN
DUALBRITE
®
ON-TIME
TEST 1510MIN
OFF 3 6DUSK
TO DAWN
INSTALE EL SOPORTE UNIVERSAL
DE MONTAJE
Para un mejor desempeño, monte el aparato al
menos a 2,4m del suelo.
IMPORTANTE: Desconecte la energía en el
disyuntor.
1. Apriete a mano los dos tornillos del aparato.
2. Sujete bien el soporte universal de montaje a
la caja de empalme usando los dos tornillos
provistos.
Tornillo del aparato
(apretado a mano)
Caja de empalme
Soporte universal
de montaje
Tornillo de la caja
de empalme
CABLEADO DEL APARATO DE LUZ
1. Conecte los conductores de la caja de empal-
me apretándolos juntos con los conductores
del aparato como se muestra en los esque-
mas que siguen.
CUIDADO: NO retire el conector de alambre del
conductor rojo ni conecte el conductor ROJO a
no ser que desee controlar otras luces desde
este aparato detector de movimiento.
DESARME EL APARATO DE LUZ
1. Retire las dos tuercas decorativas de la tapa
del aparato de luz.
2. Retire la tapa de la base.
3. En el soporte universal de montaje retire de los
tornillos del aparato las dos tuercas decorativas.
4. Retire de la base el soporte universal de
montaje.
Tuerca
decorativa
Base del
aparato de luz
Tapa del aparato
de luz
Tuerca decorativa
Soporte
universal de
montaje
Nota: Si tiene una caja de empalme metálica use
el método de conexión a tierra recomendado que
se indica en la siguiente ilustración. Si tiene dudas
del método de conexión a tierra, consulte el código
local de construcción.
2. Tuerza y asegure los conductores con
conectores de alambre.

9
598-1208-00
Tornillo de conexión a tierra
Método recomendado de conexión a tierra
Una lámpara detectora de movimiento
Dos lámparas detectoras de movimiento
(trabajando independientemente)
Otras opciones de cableado
Esteaparato puedecablearseparacontrolarotro(s)
aparato(s) de luz estándar o detectores de movi-
miento. Vea en los siguientes esquemas las co-
nexiones apropiadas.
Nota: Todo el cableado debe ser hecho de acuerdo
al Código Nacional Eléctrico (Código Eléctrico
Canadiense en Canadá) por medio de conductos
para cables u otras formas aceptables. Póngase
en contacto con un electricista calificado si
existe duda sobre la aptitud del sistema.
Negro con
Negro
Blanco con Blanco
Conductor
tierra con
Conductor
tierra
Caja metálica
de empalme
Conductor flexible
(no provisto)
Conductor
desnudo del
aparato para
conexión a
tierra
Conductor desnudo de conexión a tierra
Cableado del aparato de luz detector de movi-
miento para controlar un aparato de luz estándar
Aparato estándar
de luz
Aparato de luz detector
de movimiento
Rojo con Negro
Carga máxima para el
detector de movimiento –
200 vatios
Potencia nominal
máxima de la
lámpara para el
aparato de luz –
100 vatios
Potencia nominal
máxima de la
lámpara para el
aparato de luz –
100 vatios
Carga TOTAL del
detector de movimiento –
200 vatios
Aparato
DE CONTROL
Aparato
CONTROLADO 1
Cuando controle aparato(s) de luz adicionales,
debe observarse la potencia máxima del detector
de movimiento de este aparato. Vea en la ilustra-
ción de abajo un ejemplo para el cálculo de la
potencia máxima de la lámpara.
IMPORTANTE: Cuando determine la potencia no-
minal máxima de la lámpara del aparato a ser
controlado vea la potencia máxima en la etiqueta
delaparato ynola potencianominalen laslámparas
que están actualmente instaladas en el aparato.
Luz detectora de movimiento que controla otra luz
detectora de movimiento
Negro con el
Rojo y el Negro
Luz detectora de
movimiento controlada
Aparato de luz detector
de movimiento
Negro con Negro
Blanco con
Blanco
Blanco con Blanco
Negro con Negro
Conductor tierra con
Conductor tierra
Blanco con Blanco
Negro con Negro
Conductor
tierra con
Conductor
tierra
Conductor tierra con
Conductor tierra
Negro con Negro
Rojo con Negro
Blanco con Blanco

10
598-1208-00
DUALBRITE
®
ON-TIME
TEST1510MIN
OFF36DUSK
TODAWN
PRUEBA
1. Prenda el cortacircuitos y el interruptor
de luz.
Nota: El detector tiene un período de cerca de
1 1/2minutos de calentamiento antes de detec-
tar movimiento. Cuando lo prenda por primera
vez, espere 1 1/2minutos.
2. Calibre en interruptor ON-TIME poniéndolo en la
posición TEST (PRUEBA) y el interruptor DUAL
BRITE® en la posición OFF (APAGADO).
3. Camine por el área de protección dándose
cuenta dónde está cuando la luz se prende.
En la fase PRUEBA, la luz se encenderá sólo
5 segundos y luego se apagará.
4. Regule la SENSIBILIDAD para aumentar o
disminuir el margen según sea necesario. De-
masiada sensibilidad puede ocasionar activa-
ciones falsas debido a fuentes de calor en las
áreas de cobertura (Vea regulación del área de
cobertura o la sección análisis de averías).
INSTALE LA BASE DEL APARATO
A LA CAJA DE EMPALME
1. Empuje los conductores hacia la caja de
empalme.
2. Deslice la base del aparato por los tornillos
del aparato y apriete bien las tuercas decora-
tivas contra la base.
3. Instale cuatro bombillas con base tipo cande-
labro (de máximo 25 vatios cada una).
4. AntesdeinstalarlatapavealasecciónPRUEBA.
5. Luego de calibrar los interruptores y comple-
tar la prueba, use las 2 tuercas decorativas
para instalar la tapa.
DUAL BRITE
®
ON-TIME
TEST 1 510 MIN
OFF 36DUSK
TODAWN
DualBrite®
ON-TIME
DUSK
OFF
3 HR 6 HR TO DAW
N
TEST 1 5 10 MIN
Placa traslúcida
del detector
5. Fije el período de tiempo (ON-TIME) que la
luz debe quedarse prendida después de de-
tectar movimiento (1, 5 ó 10 minutos).
6. Fije el lapso de tiempo que desea encendidas
las luces en la fase ACCENT (Decorativo)
(Apagado, 3 horas, 6 horas, ó crepúsculo-
amanecer).
SENSITIVITY
+–
+
–
SENSITIVITY
Tornillo del
aparato
Caja de empalme
Tuerca decorativa
Bombilla de 25
vatios con base
tipo candelabro
* Sin la cubierta de la placa traslúcida instalada.
9.1m en todas
las direcciones
360°
2.4 m
Alcance Máximo Angulo de
Cobertura Máxima *
(Vista desde arriba)

11
598-1208-00
El detector es menos sensible a movimientos
hacia el detector y más sensible a movimientos
transversales en el área de cobertura.
ESPECIFICACIONES
Alcance ............................Hasta 9.1 m (varía con
la temperatura del me-
dio ambiente).
Angulo de detección ........360°
Carga Eléctrica ................Hasta 100 Vatios máxi-
modeluzincandescente
(hasta 25V máximo por
cada portalámparas).
Tipo de bombilla ............... Base candelabro, tipo
“B”de 25 vatiosmáximo
Capacidad del Detector ...Hasta 200 Vatios (1.7
A) máximo
Requisitos de Energía ......120 VCA, 60 Hz
Fases de Operación ......... FASES DE PRUEBA,
AUTOMÁTICO/DECO-
RATIVO Y MANUAL
Temporizador de duración
(del encendido) ................1, 5, 10 minutos
Temporizador
Dual Brite®........................................ Apagado,3,6horas,del
atardecer al amanecer
DESA Specialty Products™ se reserva el derecho
de descontinuar productos y de cambiar especifica-
ciones a cualquier momento sin incurrir en ninguna
obligación de tener que incorporar nuevas caracte-
rísticas en los productos vendidos con anterioridad.
REGULACIÓN DEL ÁREA DE
COBERTURA
El detector de este aparato de luz detecta “movi-
miento” gracias al movimiento del calor (calor
corporal) a través del área de cobertura. Sin em-
bargo, lo que sigue son ejemplos de objetos que
pueden también producir calor y hacer que el
detector se active erróneamente.
•Charcos de agua • Acondicionadores de aire
•Respiraderos de secadoras
•Respiraderos de la calefacción
•Animales tras las vallas • Tráfico automotor
Siusted sospechaqueunafuente decalorde estetipo
está activando erróneamente el detector y que redu-
ciendo la sensibilidad no soluciona el problema, en-
toncespuedeinstalarselacubiertadelaplacatraslúcida
(incluida).La cubierta plástica de la placa traslúcida
está dividida en 6 secciones. Cada sección redu-
cirá el área de cobertura en 30 grados. Además,
puederetirarselapunta decada secciónparacambiar
el alcance efectivo de cada detector.
2. Corte la can-
tidad necesa-
ria de cinta
espumosa
que necesita
para adherir
la cubierta a
la placa
traslúcida.
3. Retire el pa-
pel protector de un lado de la cinta espumosa
y adhiérala al interior de la cubierta.
4. Retire el papel protector del otro lado de la
cinta espumosa cortada y adhiera la cubierta
a la placa traslúcida del detector.
5. Vuelva a probar para confirmar que el detec-
tor ya no presenta activaciones erróneas.
Nota: Para ayudar a determinar la cantidad de
cubiertarequeridaenlaplacatraslúcida,pongalas
secciones pequeñas una por vez. Si es necesario
puede añadir secciones.
Lo menos sensible Lo más sensible
Detector
Movimiento
Movimiento
Cubierta de la placa traslúcida
Placa traslúcida del detector
DUALBRITE
®
ON-TIME
TEST 15 10MIN
OFF3 6DUSK
TODAWN
1. Rompa la cantidad necesaria de cubierta que
necesita para bloquear una área deseada de la
cobertura.
Área
bloqueada
Área
bloqueada
Cubierta de la
placa traslúcida
Cubierta
de la placa
traslúcida
Parte retirada
Área efectiva de
cobertura (Vista
desde arriba)

12
598-1208-00
SINTOMA
La luz se queda
prendida conti-
nua-mente.
La luz se pren-
de y se apaga.
La luz no queda
encendida en el
modo manual.
POSIBLE CAUSA
1. Hay una fuente de calor como
ventosas de aire, respiradero de
secadora, o hay en el área de
cobertura una superficie brillante
que refleja calor.
(Instale la cu-
bierta en el detector en la direc-
ción de la fuente de calor) .
2. El control de luz está en la Modo
Manual. (Cámbielaa Automática) .
3. El Control tiene prendido el
temporizador DUAL BRITE™.
1. El detector está en la fase Prue-
ba.
(Mientras está en la fase
PRUEBA, la luz sólo queda en-
cendida por 5 segundos) .
2. El calor que se refleja de otros
objetos pueden estar afectando al
detector. (Reposicione el detector) .
1. Objetos cercanos, grandes y de
colores brillantes que reflejan luz
pueden activar la característica
de apagado. No apunte otras lu-
ces hacia el detector.
POSIBLE CAUSA
1. El interruptor de luz está apagado.
2. Las bombillas están flojas o que-
madas.
3. El fusible está quemado o el
cortacircuitos está apagado.
4. La desconexión de luz del día
está en efecto.
(Compruébelo al
anochecer) .
5. Alambrado incorrecto, si ésta es
una nueva instalación.
1. El detector debe ser instalado en
un lugar relativamente oscuro.
2. El detector esta en la posición
prueba.
(Fijeel interruptordel con-
trol a la posición de TIEMPO) .
1. El detector puede estar detectando
animales pequeños o tráfico auto-
motor.
(Reduzca la sensibilidad) .
2. La Sensibilidad es demasiado
alta. (Apague el Aumento de Dis-
tancia) .
SINTOMA
La luz no se en-
ciende.
La luz se prende
durante el día.
La luz se pren-
de sin ninguna
razón aparente.
GUIA DE INVESTIGACION DE AVERIAS
Si tiene algún problema con la luz del pórtico, siga las indicaciones de esta guía antes de devolverlo al
minorista.
No hay piezas de servicio disponibles para este producto.
Para información sobre garantía vea a su minorista de Canadian Tire.

13
598-1208-00
Mode: Temps en circuit: En fonction:
jour nuit
Essai 5 secondes x x
Auto/ 1, 5 ou 10 min. x
Appoint Fermé, 3h, 6h,
jusqu'à l'aurore x
Manuel au choix, amanecer* x
Modèle SL-4300
CARACTÉRISTIQUES
•Allume l’éclairage lorsqu’un mouvement est
détecté.
•Éteint automatiquement l’éclairage.
•Éclairage d’appoint faible intensité.
•Photocellule qui maintient l’éclairage éteint pen-
dant la période de lumière du jour.
Cet emballage contient:
•Lampe d’entrée
•Console de montage universelle facile à utiliser
•Ferrures de montage
•Coinceur câblé
•Protecteur de lentille
EXIGENCES
•La commande d'éclairage nécessite une ali-
mentation 120 volts c.a.
•Si vous désirez utiliser la priorité manuelle, la
commande doit être branchée à un interrupteur.
•Certains codes de bâtiment locaux peuvent
exiger que l’installation soit faite par un
électricien qualifié.
FONCTIONNEMENT
* Revient au mode automatique au lever du soleil.
Note: Après mise en circuit, attendre enfiron
1 1/2minute pour que l’étalonnage du circuit
soit complété.
Lampe d’entrée
moulée à détecteur de
mouvement pour
Canadian Tire
© 2004 DESA Specialty Products™ 598-1208-00 F
ON-TIME
TEST 1510 MIN
ESSAI
Amener l’interrupteur
de temps en circuit
(ON-TIME) à la posi-
tion correspondant à
1, 5 ou 10 minutes.
AUTOMATIQUE
Placer l’interrupteur ON-
TIME à 1, 5 ou 10 minutes
... à nouveau en circuit
hors circuit
pendant 1
seconde,
puis ...
Le mode manuel ne fonc-
tionnequela nuit parceque
la lumière du jour remet le
capteur en mode AUTO.
Mettre l’interrupteur hors
circuit pendant une se-
conde, plus en circuit pour
alterner entre les modes
AUTO et MANUEL.
Le mode manuel ne fonc-
tionne que lorsque l’inter-
rupteur ON-TIME est aux
positions 1, 5 ou 10.
RÉSUMÉ DU MODE DE COMMUTATION
Mettre l’interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit
* Si vous ne savez plus dans quel mode se trouve
l’appareil, couper l’alimentation pendant une mi-
nute puis la rétablir. Après le temps d’étalonnage,
la commande reviendra au mode AUTO.
MANUAL MODE
AUTO
TEST
PRIORITÉ MANUELLE
ON-TIME
TEST 1510 MIN
RHÉOSTAT DUAL-BRITEMD
L’éclairage faible intensité s’allume à la tombée de
la nuit selon la durée sélectionnée (fermé, 3 hres,
6 hres, jusqu'à l'aurore). En cas de détection de
mouvement, l’éclairage s’allume à pleine intensité,
pendant la période indiqué par le commutateur
ON-TIME (1, 5 ou 10 min), pour ensuite repasser
en mode faible intensité.
Placez le commutateur
ON-TIME à la position
TEST.

14
598-1208-00
DUALBRITE
®
ON-TIME
TEST 15 10MIN
OFF3 6 DUSK
TO DAWN
DUALBRITE
®
ON-TIME
TEST 1510MIN
OFF 3 6DUSK
TO DAWN
INSTALLATION DU SUPPORT DE
FIXATION UNIVERSEL
Pour de meilleurs résultats, installez l’appareil à au
moins 2,4 m du sol.
IMPORTANT : Coupez le courant au niveau du
disjoncteur.
1. Serrez les deux vis du luminaire à la main.
2. Fixez le support de fixation universel à la boîte
électrique au moyen des deux vis fournies.
Vis du luminaire
(serrée à la main)
Boîte électrique
Support de
fixation universel
Vis de la boîte
électrique
BRANCHEMENT DES FILS
1. Raccordez les fils de la boîte électrique aux
fils du luminaire, comme illustré dans le dia-
gramme ci-dessous.
ATTENTION : NE RETIREZ PAS le connecteur du
fil ROUGE et ne raccordez pas le fil ROUGE, à
moins que vous ne désiriez raccorder d’autres lumi-
naires à ce luminaire à détecteur de mouvement.
DÉMONTAGE DU LUMINAIRE
1. Retirez les deux écrous décoratifs du couver-
cle du luminaire.
2. Retirez le socle du luminaire.
3. Retirez les deux écrous décoratifs des vis du
luminaire du support de fixation universel.
4. Retirez le support de fixation universel du
socle.
Écrou décoratif
Socle du luminaire
Couvercle du luminaire
Écrou décoratif
Support de
fixation
universel
Note : Si vous utilisez une boîte électrique métal-
lique, suivez la méthode de mise à la terre indiquée
dans l’illustration suivante. Si vous n’êtes pas
certain de la méthode à utiliser, consultez le code
du bâtiment local.
2. Torsadez les fils, puis fixez-les au moyen d’un
connecteur.

15
598-1208-00
Vis de mise à
la terre
Blanc à blanc
Noir à noir
Méthode de mise à la terre recommandée
Un luminaire à détection de mouvement
Deux luminaires à détection de mouvement
(fonctionnant de façon indépendante)
Autres options de raccordement
Ce luminaire peut être branché de façon à comman-
der un autre luminaire, avec ou sans détecteur de
mouvement. Consultez le diagramme de câblage ci-
dessous pour effectuer les connexions appropriées.
Note : Le câblage doit être conforme aux exigences
du Code national de l'électricité (Code Canadian
de l'électricité au Canada) et être dans une canali-
sation ou un autre moyen acceptable. Si vous avez
des doutes sur la convenance du système, com-
muniquez avec un électricien compétent.
Noir à noir
Blanc à blanc
Fil de
terre à fil
de terre
Noir à noir
Blanc à blanc
Fil de terre à fil de terre
Boîte électrique
métallique
Cavalier (non
fourni)
Fil de terre dénudé
du luminaire
Fil de terre dénudé
Raccordement d’un luminaire à détecteur de
mouvement pour la commande d’un luminaire
standard
Fil de terre
à fil de
terre
Luminaire standardLuminaire à détecteur
de mouvement
Noir à noir
Blanc à blanc
Rouge avec noir
Puissance maximum
pour le détecteur de
mouvement : 200W
Puissance maximum
des ampoules
du luminaire : 100 W
Puissance maximum
des ampoules
du luminaire : 100 W
Puissance totale pour
le détecteur de
mouvement : 200 W
Luminaire de COMMANDE
Luminaire COMMANDÉ N°1
Lors de la commande d’un autre luminaire, vous
devezrespecterlapuissance maximumdu détecteur
de mouvement de ce luminaire. Consultez l’illustra-
tion ci-dessous pour un exemple du calcul de la
puissance maximum des ampoules de ce luminaire.
IMPORTANT : Lors de la détermination de la puis-
sance maximum des ampoules du luminaire com-
mandé, vérifiez la puissance maximum inscrite sur
l’étiquette et non pas celle inscrite sur les ampoules
actuellement installées dans le luminaire.
Raccordement d’un luminaire à détecteur de
mouvement pour la commande d’un autre
luminaire à détecteur de mouvement
Noir à noir
Blanc à blanc
Fil de terre à fil de terre Noir à rouge
et à noir
Rouge avec noir
Luminaire à détecteur
de mouvement
commandé
Luminaire à détecteur
de mouvement

16
598-1208-00
ESSAIS
1. Mettre en circuit le disjoncteur et l’inter-
rupteur d’éclairage.
Note : Le capteur doit se réchauffer 1 1/2minute
avant de pouvoir détecter le mouvement. Lorsque
l’appareil est mis en circuit, attendre 1 1/2minute.
2. Placez le commutateur ON-TIME à la position
TEST et le commutateur DUAL-BRITE à la
position OFF.
3. Marcher dans la zone de couverture et noter
à quel endroit l’éclairage se déclenche. En
mode TEST, l’éclairage s’allume pendant 5
secondes seulement avant de s’éteindre.
4. Réglez la SENSIBILITÉ pour augmenter ou
réduire la portée du détecteur, au besoin. Une
trop grande sensibilité peut entraîner des
déclenchements intempestifs attribuables à
la présence de source de chaleur dans la
zone de couverture (consultez la section Ré-
glage de la portée ou Dépannage).
INSTALLATION DU SOCLE DU
LUMINAIRE SUR LA BOÎTE
ÉLECTRIQUE
1. Repoussez les fils à l’intérieur de la boîte
électrique.
2. Faites glisser le socle du luminaire sur les vis
fixées au support, puis serrez fermement les
écrous décoratifs de façon qu’ils s’appuient
sur le socle.
3. Installezquatreampoulespourcandélabre(d’une
puissance maximum de 25 W chacune).
4. Consultez la section ESSAIS avant d’installer
le couvercle.
5. Une fois les commutateurs réglés et les es-
sais terminés, installez le couvercle au moyen
des deux écrous décoratifs.
DUALBRITE
®
ON-TIME
TEST15 10MIN
OFF 3 6 DUSK
TODAWN
DualBrite®
ON-TIME
DUSK
OFF
3 HR 6HR TO DAWN
TEST 1 5 10 MIN
Lentille du
capteur
5. Réglez, à votre goût, le ON-TIME de fonction-
nement du luminaire après détection du mou-
vement (1, 5 ou 10 minutes).
6. Réglez le délai pendant lequel vous désirez que
l’éclairage d’appoint demeure allumé (fermé, 3
h, 6 h ou du coucher au lever du soleil).
SENSITIVITY
+–
+
–
SENSITIVITY
DUALBRITE
®
ON-TIME
TEST1 510 MIN
OFF36DUSK
TODAWN
Vis du luminaire
Boîte électrique
Écrou décoratif
Ampoule pour
candélabre de 25 W

17
598-1208-00
* Sans le protecteur de lentille.
DUAL BRITE
®
ON-TIME
TEST 1 510 MIN
OFF 3 6DUSK
TODAWN
Le moins sensible Le plus sensible
Lecapteurestmoins sensible aux mouvements des
objets qui se dirigent vers lui qu’aux mouvements
des objets qui traversent la zone de couverture.
Détecteur
Mouvement
RÉGLAGE DE LA ZONE DE
COUVERTURE
Le capteur de ce détecteur décèle les mouvements
en raison du passage de la chaleur (chaleur corpo-
relle) dans la zone de couverture. Cependant, vous
trouverez ci-dessous des exemples d’objets qui pro-
duisent de la chaleur et qui, par conséquent, pour-
raient entraîner le déclenchement de l’appareil :
•Eaux de piscine • Climatiseur
•Sortie de séchoir à linge • Animaux en cage
•Évent de chauffage • Circulationautomobile
Si vous croyez qu’une telle source de chaleur en-
traîne le déclenchement du luminaire et que vous
n’arrivez pas à régler le problème en réduisant la
sensibilité du capteur, vous pouvez installer un pro-
tecteurdelentille(fourni).Le protecteurdelentilleen
plastique est formé de 6 sections. Chaque section
réduit l’angle de couverture d’environ 30 °. De plus,
il est possible d’enlever la pointe de chaque section
pour modifier la portée efficace du capteur.
1. Séparez le nombre de sections dont vous avez
besoin pour cacher la zone de couverture.
2. Découpez la quantité de ruban-mousse né-
cessaire pour coller le protecteur sur la lentille
du capteur.
3. Retirez la pellicule protectrice d’un côté du
ruban-mousse, puis collez le ruban à l’inté-
rieur du protecteur de lentille.
4. Retirez la pellicule protectrice de l’autre côté
du ruban-mousse, puis collez-le sur le cap-
teur de mouvement.
5. Faites un nouvel essai pour vous assurer que la
source de chaleur ne cause plus de problème.
Note : Pour déterminer le nombre de sections de
protecteur dont vous avez besoin, appliquez les
sections une à la fois. Vous pouvez toujours rajou-
ter des sections au besoin.
Protecteur
de lentille Lentille du
capteur
Mouvement
9.1 m dans
toute direction
360°
2.4 m
Portée maximale Angle de
couverture
(Vue en plongée)
Zone
bloquée
Zone
bloquée
Protecteur de
lentille
Protecteur
de lentille
Partie retirée
Zone de portée efficace
(Vue en plongée)

18
598-1208-00
FICHE TECHNIQUE
Portée ............................................ Jusqu’à 9,1 m [varie selon la température environnante].
Angle de détection ......................... 360°
Charge électrique ........................... Jusqu’à deux ampoules incandescentes, pour un maximum de 100 W
[maximum de 25 W par support].
Type d’ampoule ............................. Culot de candélabre, Type B, 25 W maximum
Capacité du détecteur .................... Jusqu’à 200 W (1.7 A.) maximum
Courant requis ............................... 120 V c.a., 60 Hz
Modes de fonctionnement .............. TEST, AUTO/APPOINT et MAUNEL
Minuterie de fonctionnement .......... 1, 5 ou 10 minutes
Minuterie DUAL-BRITE .................. Fermé, 3h, 6h, jusqu'à l'aurore
DESA Specialty Products™ se réserve le doit d’abandonner tout produit et d’en changer les spécifications, en
touttempset sanscontracterquelqueobligation quecesoitquant à l’incorporationdenouvelles caractéristiques
aux produits déjà vendus.
SYMPTÔME
La lampe reste
allumées conti-
nuellement.
La lampe cli-
gnote.
L’éclairage ne
demeurepas al-
lumé en mode
Manuel.
CAUSE POSSIBLE
1. La zone de couverture comprend
une source de chaleur : évent,
sortie de séchoir à linge ou sur-
face brillante qui reflète la cha-
leur.
(Installez une section de
protecteur sur la lentille du cap-
teur, dans la direction de la
source de chaleur.)
2. La commande d’éclairage est en
mode manuel. (Mettez-la en
mode auto).
3. La commande d’éclairage est en
mode Dual Brite™.
1. Le capteur est en mode TEST.
(En mode TEST, l’éclairage de-
meure allumé seulement pen-
dant 5 secondes.)
2. La chaleur qui est réfléchie par
d’autres objets peut affecter la
commande d’éclairage.
(Réorienter le détecteur) .
1. Un grand objet de couleur pâle
se trouve à proximité et reflète la
lumière,ce quidéclenche lafonc-
tion d’arrêt. Évitez de diriger
d’autres lumières sur le capteur.
CAUSE POSSIBLE
1. L’interrupteur d’éclairage est en
position hors circuit.
2. Les ampoules sont lâches ou
grillées.
3. Le fusible du circuit a sauté ou
le disjoncteur est en position
hors circuit.
4. La fonction de mise hors circuit à
la lumière du jour est engagée.
(Revérifier quand il fait nuit) .
5. Mauvais câblage, s’il s’agit
d’une nouvelle installation.
1. Le capteur peut être installé
dans un endroit relativement
sombre.
2. Capteur en mode Test. (Placer
l’interrupteur ON-TIME à 1, 5
ou 10 minutes).
1. Le capteur détecte peut-être de
petits animaux ou la circulation
automobile.
(Réduisezlaportée) .
2. Le réglage de portée est trop
élevé. (Réduisez la portée) .
SYMPTÔME
La lampe ne
s’allume pas.
La lampe
s’allume le jour.
La lampe
s’allume sans
raison
apparente.
GUIDE DE DÉPANNAGE
Si vous avez connu un problème avec votre lampe de véranda, consultez ce guide avant de retourner
le produit chez le détaillant.
Aucune pièce de rechange n’est disponible pour ce produit.
Pour informations sur la garantie, consulter votre détaillant Canadian Tire.

19
598-1208-00
NOTES/NOTAS _______________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________

20
598-1208-00
NOTES/NOTAS _______________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
