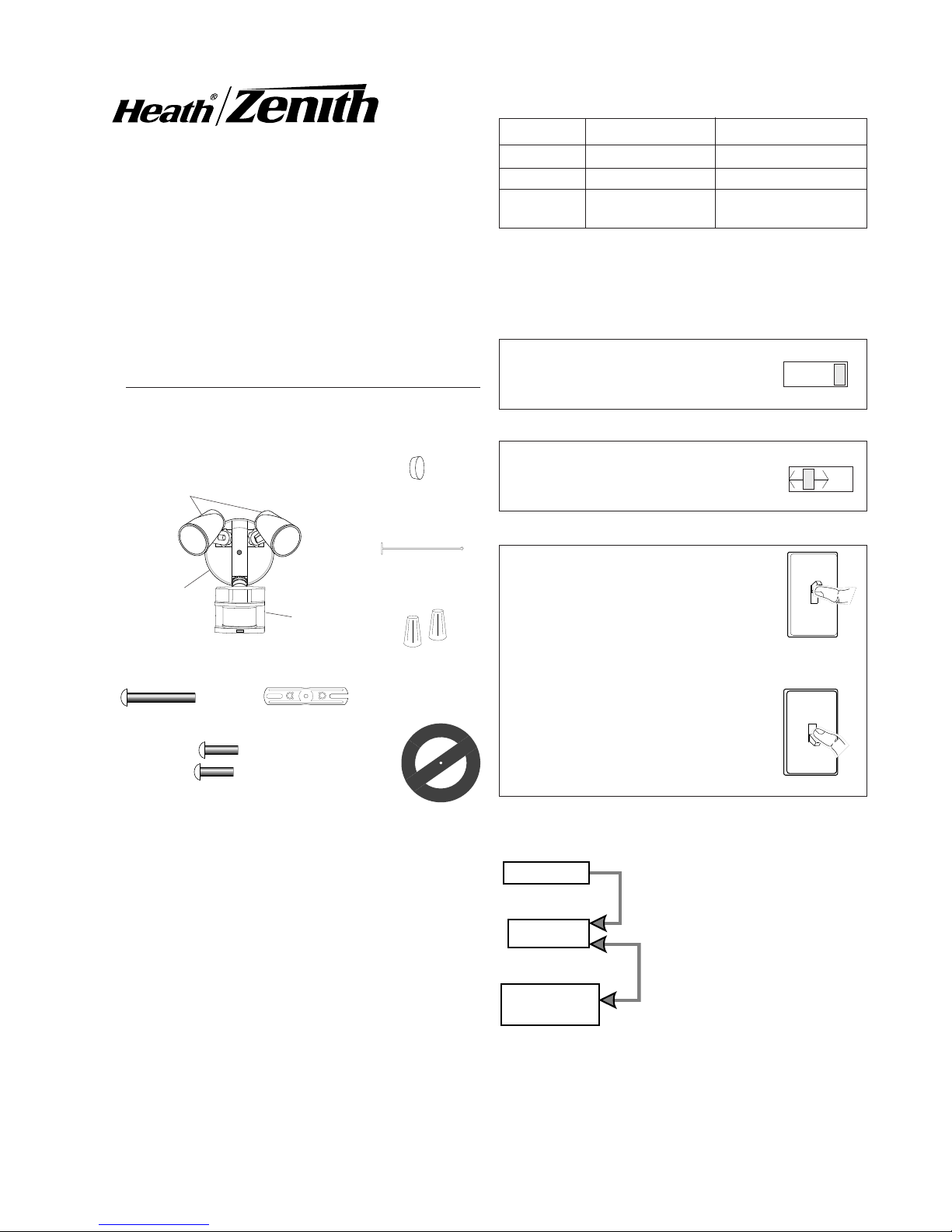

Heath Zenith SL-5411 User manual

Mode: On-Time: Works: Day Night
Test 5 Sec x x
Auto 1, 5, 10 min. x
Manual Until Dawn* x
OPERATION
© 2004 DESA Specialty Products™ 595-5766-03
* resets to Auto Mode at dawn.
MANUAL MODE
ON-TIME
10 5 1 TEST
10 5 1 TEST
ON-TIME
TEST
... back on.
AUTO
1 Second OFF
then...
Put the ON-TIME switch in the 1, 5, or
10 minute position.
Put the ON-TIME switch on the bottom
of the sensor in the TEST position.
Manual mode only works at night
because daylight returns the sensor
to AUTO.
Flipthelightswitchoffforonesecond
thenbackontotogglebetweenAUTO
and MANUAL MODE.
Manualmode works only with the ON-
TIME switch in the 1, 5, or 10 position.
Move ON-TIME Switch to
1, 5, or 10 minutes
Mode Switching Summary
Flip light switch off
for one second then
back on*
MANUAL MODE
AUTO
TEST
Requirements
•The Light Control requires 120-volts AC.
•If you want to use Manual Mode, the control must be
wired through a switch.
•Some codes require installation by a
qualified electrician.
•This product is intended for use with the enclosed
gasket and with a junction box marked for use in wet
locations.
Model SL-5411
Light Control
Sensor
Cover
Plate
Lamp
Holders
Features
•Turns on lighting when motion is detected.
•Automatically turns lighting off.
•Photocell keeps the lighting off during daylight hours.
•LED indicates motion was sensed (day or night).
Motion Sensor Light
Control for Canadian
Tire
*If you get confused while switching modes, turn the
power off for one minute, then back on. After the
calibration time the control will be in the AUTO mode.
Note: When first turned on wait about 1 1/2minutes for
the circuitry to calibrate.
Plastic Hanger
Rubber Plug
Gasket
Mounting Strap
Mounting Bolt
2 Wire
Connectors
This package includes:
6 Screws
(3 sizes included)

2
595-5766-03

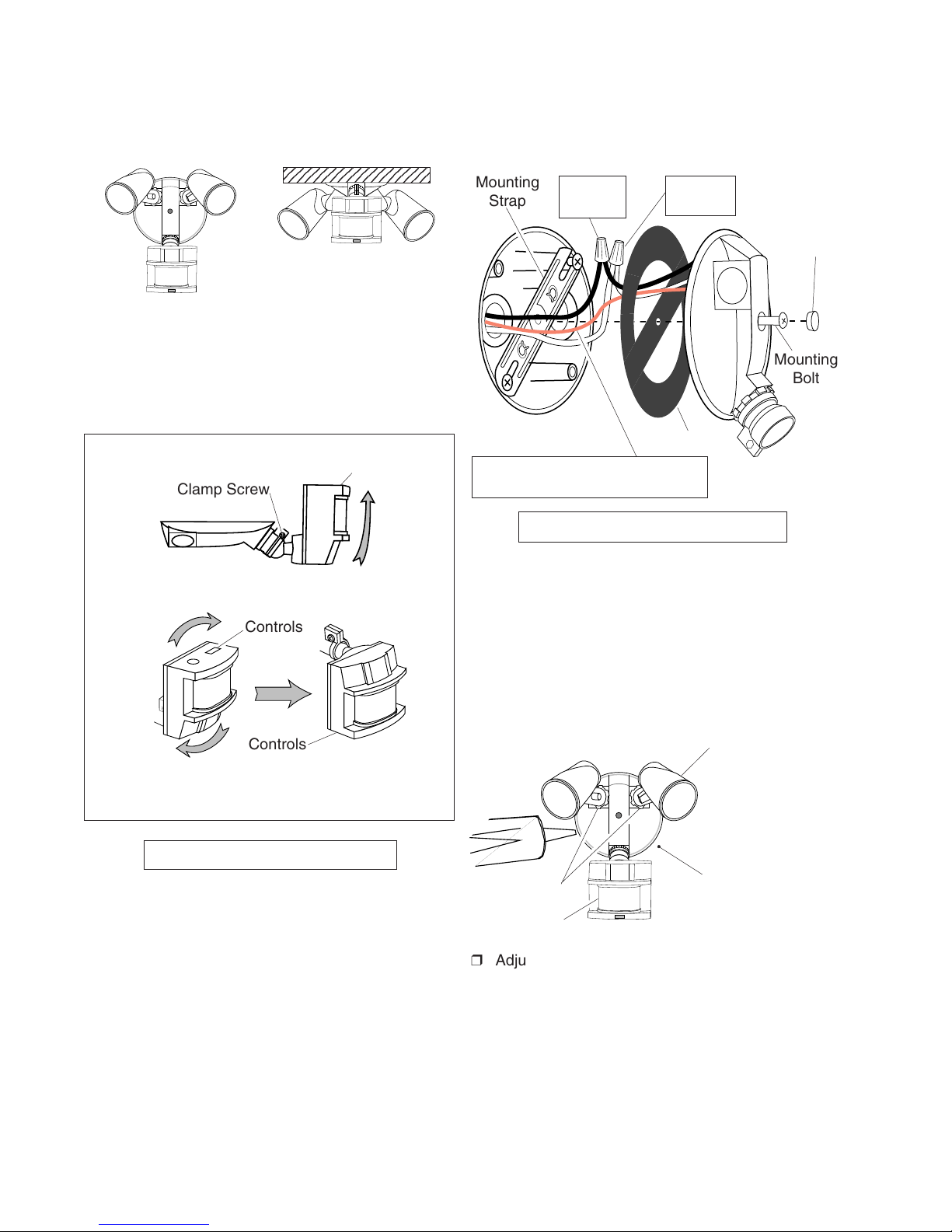

INSTALLATION
For easy installation, select an existing light with a wall
switch for replacement.
WIRE THE LIGHT CONTROL.
❒Turn power off at the fuse or circuit breaker.
❒Remove the existing light fixture.
❒Installthe mountingstrap as shownusing two screws
that fit your junction box.
❒The plastic hanger can be used to hold the fixture
while wiring. The small end of the plastic hanger can
be threaded through the hole in the center of the
cover plate. The small end then goes into one of the
slots on the mounting strap.
❒Route the Light Control’s wires through the large
gasket holes.
❒Twistthejunction boxwires andfixture wirestogether
as shown. Secure with wire connectors.
MOUNT THE LIGHT CONTROL.
❒Align the Light Control cover plate and cover plate
gasket. Secure with the mounting bolt.
❒Push the Rubber Plug firmly into place.
❒If a wet location junction box was not used, caulk
the wall plate mounting surface with silicone
weather sealant.
White to
White
Lock Nut
To avoid water damage and
electrical shock, keep lamp
holders 30°below horizontal.
Black to
Black
Junction box ground wire to
green ground screw on fixture.
Gasket
For eave mount only:
❒Swing the sensor head towards the clamp screw
joint.
If the sensor pops out of the ball joint, loosen the clamp
screw and push the sensor back into the ball joint.
Tighten the clamp screw when done.
❒Then rotate the sensor head clockwise 180°so the
controls face down.
Controls
Wall Mount Eave Mount
For under eave installation, the sensor head must
be rotated as shown in the next two steps for proper
operation and to avoid the risk of electrical shock.
1234567890123456789
1
23456789012345678
9
1234567890123456789
Mounting
Strap
Mounting
Bolt
Controls
Controls
Clamp Screw
❒Adjust the lamp holders by loosening the lock nuts
but do not rotate the lamp holders more than 180°
from the factory setting. When screwing in the
floodlamps, do not overtighten.
Keep lamps at least
1" (2.5 cm) from the
sensor. Do not al-
low the lamps to
block the lens.Lens
Rubber
Plug

3
595-5766-03

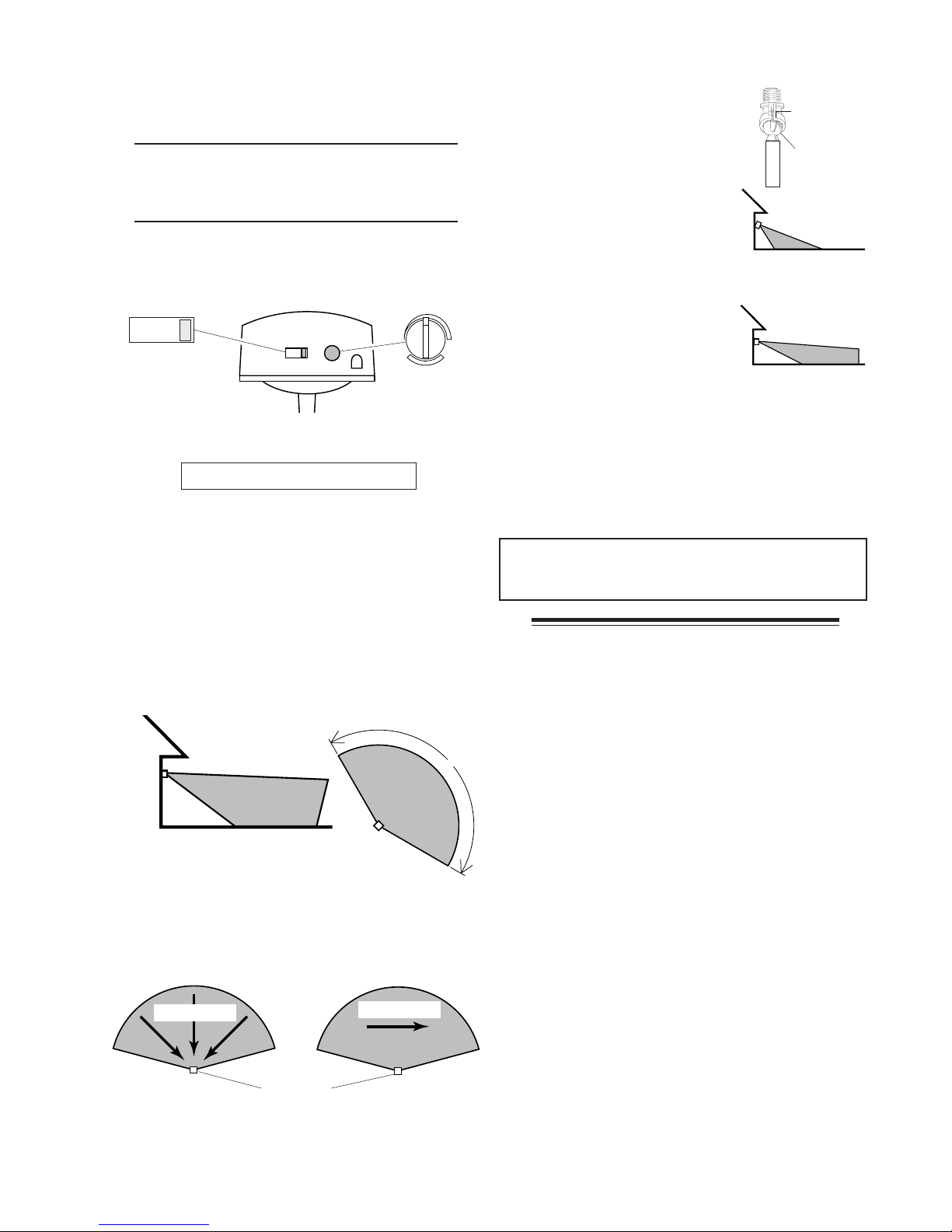

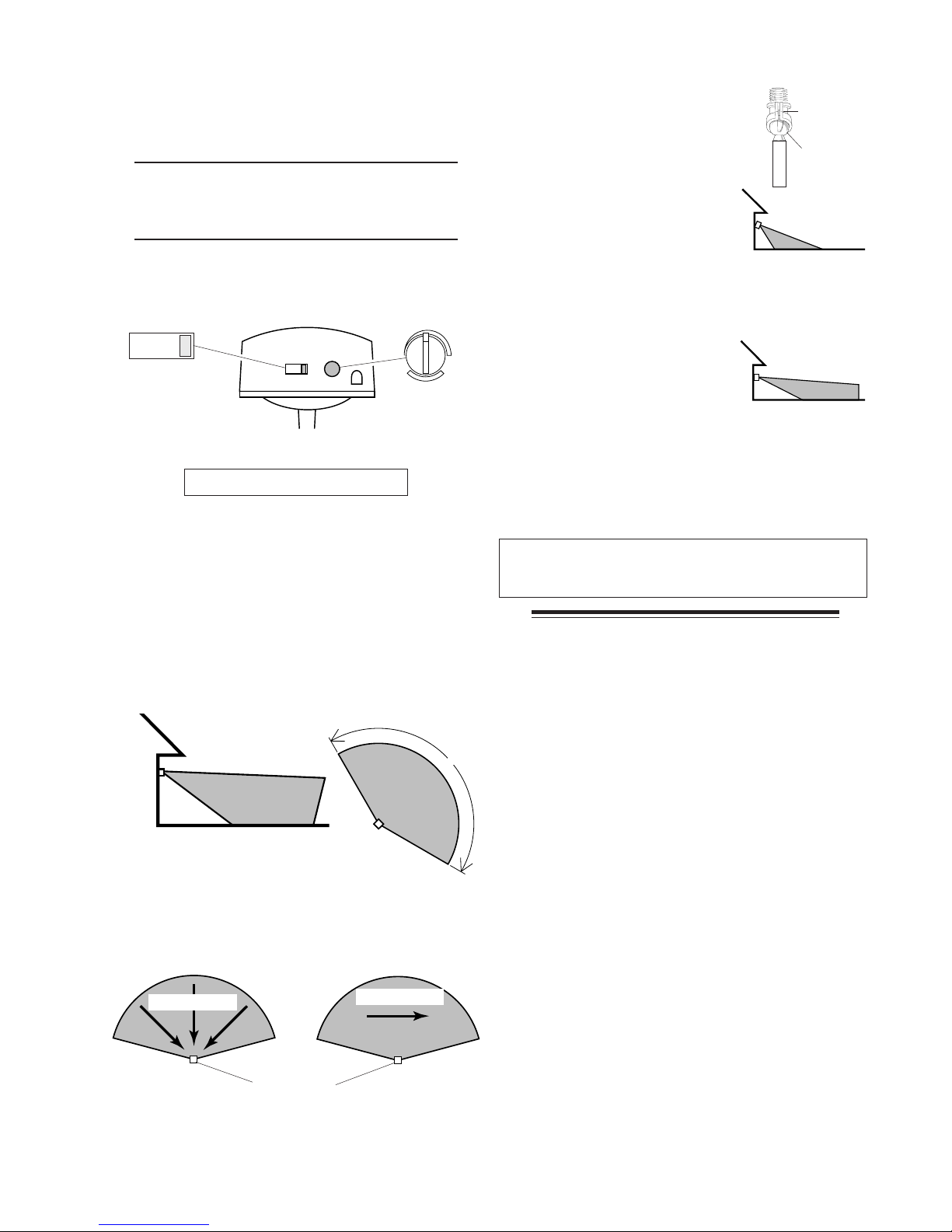

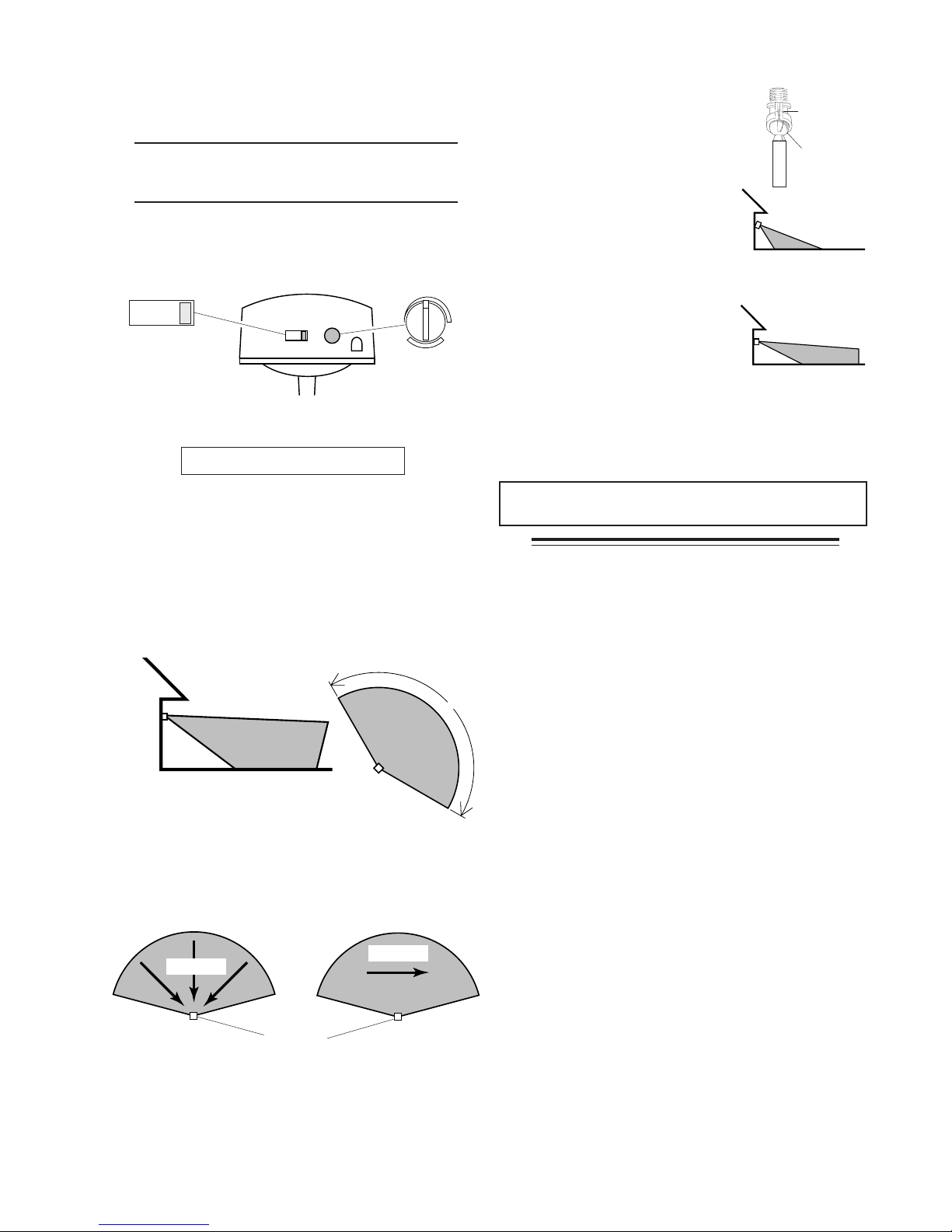

TEST AND ADJUSTMENT
❒Turn on the circuit breaker and light switch.
Motion
Motion
The detector is most sensitive to motion across its field
of view.
❒Loosen the clamp screw in
the sensor ball joint and gen-
tly rotate the sensor.
❒Walk through the coverage
area noting where you are
when the lights turn on (also,
theLEDwill flashseveraltimes
when motion is detected).
Move the sensor head up,
down, or sideways to change
the coverage area. Keep the
sensor at least 1" (2.5 cm)
away from the lamps.
❒Adjustthe RANGEas needed.
RANGE set too high may
increase false triggering.
❒Secure the sensor head by
tighteningtheclampscrew. Do
not overtighten the screw.
❒Set the amount of TIME you want the lights to stay
on after motion is detected (1, 5, or 10 minutes).
Clamp
Screw
Ball
Joint
Aim Sensor
Down for Short
Coverage
Aim Sensor
Higher for Long
Coverage
SPECIFICATIONS
Range . . . . . . . . . . . . Up to 70 ft. (21 m) [varies with
surrounding temperature].
Sensing Angle . . . . . . Up to 150°
Electrical Load. . . . . . Up to 300 Watt Maximum In-
candescent [Up to 150 Watt
maximum each lamp holder.]
Power Requirements. 120 VAC, 60 Hz
Operating Modes. . . . TEST, AUTO and MANUAL
MODE
Time Delay . . . . . . . . 1 , 5, 10 minutes
DESA Specialty Products™ reserves the right to dis-
continue products and to change specifications at any
time without incurring any obligation to incorporate
new features in products previously sold.
NOTE: Sensor has a 1 1/2minute warm up period
before it will detect motion. When first turned
on, wait 1 1/2minutes.
RANGE
10 5 1 TEST
ON-TIME
Bottom of Sensor
Avoid aiming the control at:
•Objects that change temperature rapidly, such as
heating vents and air conditioners. These heat
sources could cause false triggering.
•Areas where pets or traffic may trigger the control.
•Nearby large, light-colored objects reflecting light
may trigger the shut-off feature. Do not point other
lights at the sensor.
70 ft.
(21 m)
8 ft.
(2.4 m)
150°
MIN MAX
Least Sensitive Most Sensitive
Sensor
Warning - Risk of fire. Do not aim the lamps at a
combustible surface within 3 ft. (1 m).
Maximum Range Maximum
Coverage Angle
❒Turn the RANGE control to the mid position and the
ON-TIME control to the TEST position.

4
595-5766-03
SYMPTOM
Lightswillnotcome
on.
Lights come on
in daylight.
Lights come on for
no apparent rea-
son.
POSSIBLE CAUSE
1. Light switch is turned off.
2. Flood light is loose or
burned out.
3. Fuse is blown or circuit breaker is
turned off.
4. Daylight turn-off is in effect
(re-
check after dark)
.
5. Incorrect circuit wiring, if this is a
new installation.
6. Re-aim the sensor to cover de-
sired area.
1. Light Control may be installed in
a relatively dark location.
2. Light Control is in Test.
(Set control switch to an
ON-TIME position)
.
1. Light Control may be sensing
small animals or automobile traf-
fic
(re-aim sensor) .
2. Range is set too high.
(Reduce Range) .
SYMPTOM
Lights stay on
continuously.
Lights flash on
and off.
POSSIBLE CAUSE
1. A flood lamp is positioned too close to
the sensor or pointed at nearby ob-
jects that cause heat to trigger the
sensor.
(Reposition the lamp away
from the sensor or nearby objects)
.
2. Light Control is pointed toward a heat
source like an air vent, dryer vent, or
brightly-painted heat-reflective sur-
face.
(Reposition sensor) .
3. Light Control is in Manual Mode.
(Switch to Auto.)
1. Heat or light from the lamps may be
turning the Light Control on and off.
(Reposition the lamps away from the
sensor)
.
2. Heat being reflected from other ob-
jects may be affecting the sensor.
(Reposition sensor) .
3. Light Control is in the Test mode and
warming up. (Flashing is normal un-
der these conditions)
.
4. Light may be leaking through the
floodlampreflectors. (Replacethelamps
with new high quality PAR 38 lamps)
.
TROUBLESHOOTING GUIDE
If you experience a problem, follow this guide.
See your Canadian Tire retailer for warranty information.

5
595-5766-03

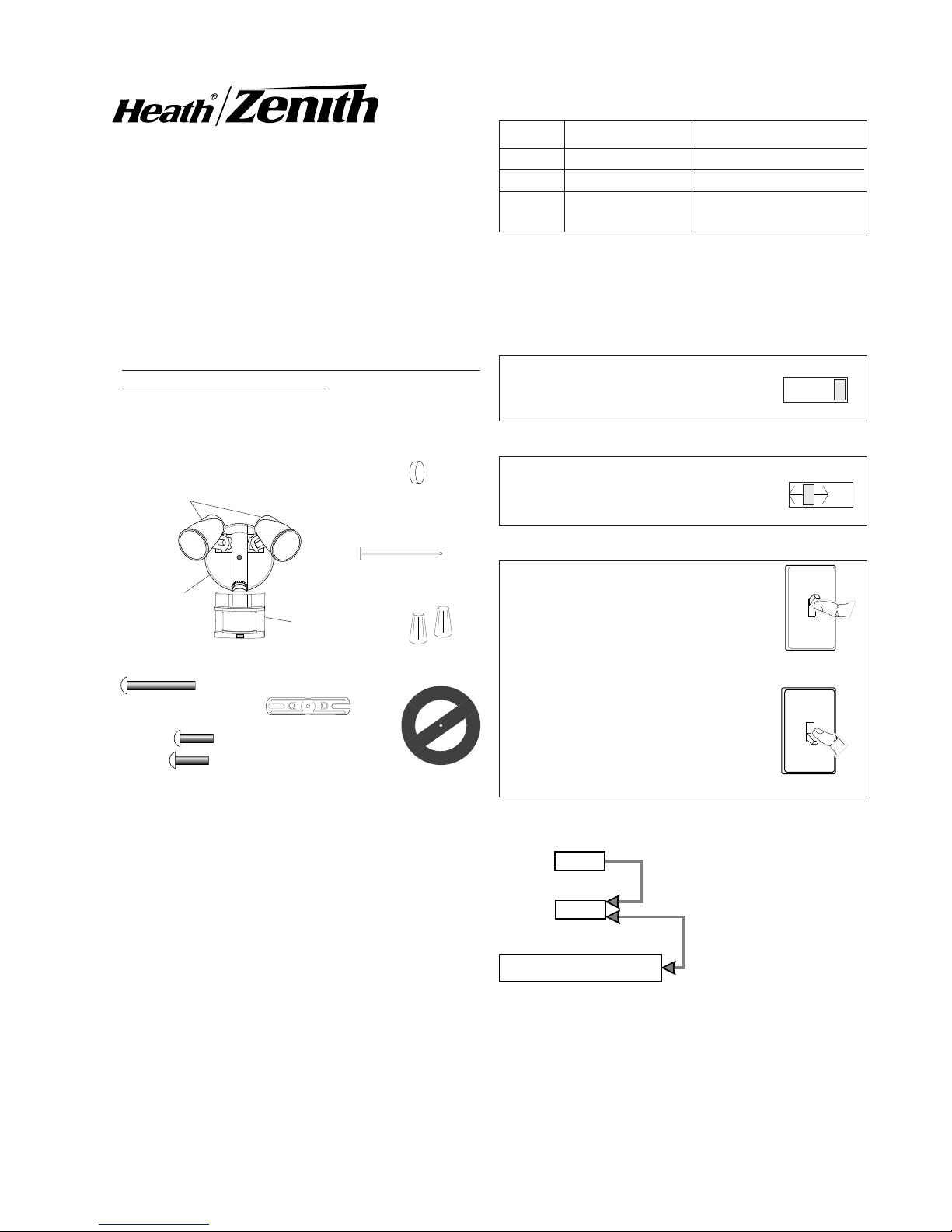

Modalidad: tiempo encendido Trabaja: Día Noche
Prueba 5 seg. x x
Autom. 1, 5 ó 10 min. x
Manual Hasta el x
amanecer*
FUNCIONAMIENTO
*Se pone en Automático al amanecer.
Para MODO MANUAL:
ON-TIME
10 5 1 TEST
10 5 1 TEST
ON-TIME
Para PRUEBA:
...préndalo.
Para AUTOMATICO:
1 segundo
APAGADO
luego ...
Ponga el interruptor de tiempo
(ON-TIME) en la posición de
1, 5 ó 10 minutos.
Ponga el interruptor de tiempo (ON-
TIME), al fondo del detector, en la
posición de prueba (TEST).
El modo manual funciona sólo por la
noche porque la luz del día pone al
detector en modo AUTOMATICO.
Apague el interruptor por un segundo y
vuélvalo a prender para conmutar entre
MODO AUTOMATICO y MANUAL.
El modo manual funciona sólo con el
interruptor ON-TIME en la posición
1, 5 ó 10.
Mueva el interruptor de tiempo
(ON-TIME) a 1, 5 ó 10 minutos
Resumen de las modalidades del
interruptor
Apague el interruptor por un
segundo y préndalo de
nuevo*
PRUEBA
AUTOM.
MODO
MANUAL
Requisitos
• El Control de Luz requiere 120 VCA.
•Para usar el Sobrecontrol Manual, conecte el control
con un interruptor.
•Algunos códigos requieren instalación por un
electricista calificado.
•Se recomienda usar este producto con el empaque
provisto y con una caja de empalme marcada para
uso en lugares húmedos.
Modelo SL-5411
Control de luz
Detector
Placa
cubertora
Portalámparas
Características
•Prende la luz cuando detecta movimiento.
•Apaga la luz automáticamente.
•La fotocélula mantiene la luz apagada durante el día.
•LED indica que se ha detectado movimiento (durante
el día o la noche).
Control de luz del
detector de movimiento
para CanadianTire
*Si se confunde mientras cambia de fases, apague la
electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase AUTO(MATICA).
Nota: Cuando lo prenda por primera vez espere 1 1/2
minutos para que el circuito se claibre.
Colgador plástico
Enchufe de
caucho
Empaque
6 tornillos
(3 dimensiones)
Lámina de montaje
1 perno
2 conectores
de alambre
© 2004 DESA Specialty Products™ 595-5766-03 S
Este paquete tiene:

6
595-5766-03
CONECTE ELCONTROL DELUZ.
INSTALACION
Para una fácil instalación escoja una luz con un
interruptor de pared.
❒Conecte los cables de la caja de empalme con los
cablesdelaparatodeluz,comosemuestra.Tuérazalos
juntos y asegúrelos con un conector de cables.
INSTALE ELCONTROL DELUZ.
❒Alinee la placa cubertora del Control de Luz con el
empaque de la placa cubertora. Asegure con el
perno de montaje.
❒Empuje el tapón de caucho firmemente hasta que
encaje.
❒Si no se usó una caja de empalme para sitio
mojado, calafatee la superficie de montaje de la
placa de pared con un sellador de silicona contra
la intemperie.
Blanco a
Blanco
Contratuercas
Para evitar daño causado por el agua y riesgo de
electrocución, mantenga los portalámparas a 30°
debajo de la línea horizontal.
Negro a
Negro
Cable de a tierra de la caja de empalme
al tornillo verde de a tierra del aparato.
Empaquetadura
Sólo para montaje eléctrico:
❒Gire la cabeza del detector hacia la unión del
tornillo sujetador.
Siel detectorsesale dela unión esférica,afloje el tornillo
sujetador y empuje el detector hacia dentro de la unión
esférica. Apriete el tornillo sujetador cuando termine.
❒Entonces gire la cabeza del detector hacia la
derecha por 180°hasta que los controles miren
hacia abajo.
Controles
Montaje en pared Montaje en alero
Para instalarlo bajo el alero, la cabeza del detector
debe ser girada como se muestra en los dos pasos
siguientes para evitar el riesgo de un choque eléctrico.
1234567890123456789
1
23456789012345678
9
1234567890123456789
lámina de
Montaje
Perno de
Montaje
Controles
Controles
Tornillo Sujetador
❒Ajustelosportalámparas aflojandolascontratuercas,
pero no los gire más de 180°de la calibración hecha
en fábrica. Cuando atornille los proyectores no los
apriete demasiado.
Mantenga las lámparas
por lo menos a 2.5 cm
deldetector.Nodejeque
las lámparas bloqueen
la placa translúcida.
Placa translúcida
Enchufe
de Caucho
❒Apague la energía en el fusible o cortacircuitos.
❒Quite el aparato de luz existente.
❒Instale la lámina de montaje a la caja de empalme
usandotornillosapropiados paralacajadeempalme.
❒Se puede usar el colgador plástico para sostener
el aparato mientras se instala el cableado. El
extremo pequeño del colgador se puede pasar por
el agujero en el centro de la placa cubertora. El
extremo pequeño va luego dentro de las ranuras
de la lámina de montaje.
❒Pase todos los cables del aparato por los agujeros
grandes del empaque, como se muestra.

7
595-5766-03
PRUEBA Y AJUSTE
❒Prenda el cortacircuitos y el interruptor de luz.
El detector es menos sensible del movimiento que se
dirige hacia él.
❒Afloje el tornillo sujetador en
la unión esférica y gire
despacio el detector.
❒Camine por el área a
protegerse y dése cuenta
dónde está cuando se prende
la luz. Mueva la cabeza del
detector hacia arriba, hacia
abajo o hacia los lados para
cambiarel áreadeprotección.
Mantenga al detector por
lo menos a 1 pulgada (2.5
cm) de las lámparas.
❒Fije la sensibilidad (RANGE)
como necesite. Demasiada
sensibilidad puede aumentar
las falsas alarmas.
❒Asegurelapunteríadelacabeza
del detector ajustando el tornillo
sujetador. No lo apriete
demasiado.
❒Fije el período de tiempo (ON-TIME) que la luz debe
quedarseprendida despuésdedetectar movimiento
(1, 5 ó 10 minutos).
ESPECIFICACIONES
Alcance . . . . . . . . . . . . . . . Hasta 70 pies (21 m)
[varía de acuerdo a la
temperaturaque le rodea]
Ángulo de sensibilidad . . . Hasta 150˚
Carga eléctrica . . . . . . . . . Hasta 300 vatios máximo
de luz incandescente
[hasta150 vatios máximo
por cada portalámparas].
Requisitos de potencia . . . 120 V ca, 60 Hz
Modos de operación . . . . . PRUEBA,AUTOMATICO,
y MODO MANUAL
Retardo de Tiempo . . . . . . 1, 5, 10 minutos
DESA Specialty Products™ se reserva el derecho de
descontinuar productos y de cambiar especificaciones a
cualquier momento sin incurrir en ninguna obligación de
tener que incorporar nuevas características en los
productos vendidos con anterioridad.
NOTA: El detector tiene un período de cerca de 1 1/2
minutos de calentamiento antes de detectar
movimiento. Cuando lo prenda por primera
vez, espere 1 1/2minutos.
RANGE
10 5 1 TEST
ON-TIME
Parte de abajo del detector
Evite apuntar el control hacia:
•Objetos que cambien rápidamente de temperatura
tales como ductos de calefacción y
acondicionadores de aire. Estas fuentes de calor
pueden causar falsas alarmas.
•Areas donde animales domésticos o el tráfico
puedan activar el control.
•Los objetos grandes cercanos y de colores
resplandecientes que reflejan la luz del día pueden
hacer que el detector se apague. No apunte otras
luces hacia el detector.
70 pies
(21 m)
8 pies
(2.4 m)
150°
MIN MAX
Lo menos sensible Lo más sensible
Detector
Movimiento
Movimiento
Advertencia - Riesgo de incendio. No apunte las
lámparas a superficies combustibles dentro de
un 3 pies (1 m).
Tornillo
Sujetador
Unión
Esférica
Apunte el
detector hacia
abajo para poca
cobertura
Apunte el
detector más
arriba para
mayor cobertura
Alcance Máximo Angulo de
Cobertura Máxima
❒Gire el control RANGE a la posición media y el
control ON-TIME a la posición TEST.

8
595-5766-03
GUIA DE INVESTIGACION DE AVERIAS
Si tiene algún problema siga esta guía.
SINTOMA
La Luz no se
enciende.
La luz se prende
durante el día.
Laluz seprende sin
ninguna razón
aparente.
POSIBLE CAUSA
1. El interruptor de luz está
apagado.
2. El faro está flojo o fundido.
3. El fusible está quemado o el
cortacircuitos está apagado.
4. La desconexión de luz del día
está en efecto.
(Compruébelo
cuandocomiencela obscuridad)
.
5. Alambrado incorrecto, si ésta es
una nueva instalación.
6. No está apuntando
correctamente.
(Apunte de
nuevo el detector para proteger
el área deseada)
.
1. El Control de Luz puede estar
instalado en un lugar
relativamente oscuro.
2. El Control de Luz está en fase de
Prueba.
(Fije el interruptor del
controlala posición deTIEMPO)
.
1. El Control de Luz puede estar
detectando animales pequeños
o el trásito de automóviles.
(Reapunte el detector) .
2. La Sensibilidad es demasiado
alta.
(Reduzca la sensibilidad) .
SINTOMA
La luz se
queda
prendida
continuamente.
La luz se
prende y se
apaga.
POSIBLE CAUSA
1. Unfaro estácolocadodemasiadocerca
aldetectoroapunta a objetos cercanos
quehacequeelcalor active el detector.
(Reposicione la lámpara lejos del de-
tector o de los objetos cercanos)
.
2. El Control de Luz está apuntando
hacia una fuente de calor tal como un
conductode aire,de secadora o hacia
una superficie con pintura brillante y
que refleja el calor.
(Reposicione el
detector)
.
3. El control de luz está en la Modo
Manual. (Cámbiela a Automática) .
1. El calor o la luz de las lámparas
pueden estar prendiendo y apagando
el Control de Luz.
(Reposicione las
lámparas lejos del detector)
.
2. El calor que se refleja de otros objetos
puede estar afectando al detector.
(Reposicione el detector) .
3. El Control de Luz está en fase de
Pruebay calentándose. (Elprenderse
y apagarse es normal bajo estas
condiciones) .
4. La luz puede estar escapándose por los
reflectores del faro.
(Cambie los faros
con nuevas lámparas de alta calidad)
.
Para información sobre garantía vea a su minorista de Canadian Tire.

9
595-5766-03
FONCTIONNEMENT
* Revient au mode automatique au lever du soleil.
PRIORITÉ MANUELLE
ON-TIME
10 5 1 TEST
10 5 1 TEST
ON-TIME
ESSAI
... back on.
AUTOMATIQUE
1 Second OFF
then...
Amener l’interrupteur de temps en
circuit (ON-TIME) à la position
correspondant à 1, 5 ou 10 minutes.
Amener en position d’essai (TEST)
l’interrupteur de temps en circuit (ON-
TIME) du bas du détecteur.
Le mode manuel ne fonctionne que
la nuit parce que la lumière du jour
remet le capteur en mode AUTO.
Mettre l’interrupteur hors circuit pen-
dant une seconde, plus en circuit
pour alterner entre les modes AUTO
et MANUEL.
Le mode manuel ne fonctionne
qu’avec l’interrupteur ON-TIME, aux
positions 1, 5 ou 10.
Placer l’interrupteur ON-
TIME à 1, 5 ou 10 minutes
Résumé du mode de commutation
Mettre l’interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit*
PRIORITÉ MANUELLE
AUTO
TEST
Exigences
•La commande d'éclairage nécessite une alimenta-
tion 120 volts c.a.
•Si vous désirez utiliser la priorité manuelle, la
commande doit être branchée à un interrupteur.
•Certainscodes debâtimentlocaux peuvent exiger
que l’installation soit faite par un électricien
qualifié.
•Ce produit est conçu pour être utilisé avec une boîte
de jonction portant une indication d'utilisation pos-
sible en milieu humide.
Modèle SL-5411
Commande d’éclairage
Détecteur
Plaque
de
garde
Douilles
de lampe
Caractéristiques
•Allume l’éclairage lorsqu’un mouvement est détecté.
•Éteint automatiquement l’éclairage.
•Photocellule qui maintient l’éclairage éteint pendant
la période de lumière du jour.
•La DEL indique qu’un mouvement a été détecté (jour
ou nuit).
Commande d’éclairage à
détecteur de mouvement
pour Canadian Tire
*Si vous ne savez plus dans quel mode se trouve l’appareil,
couper l’alimentation pendant une minute puis la rétablir.
Après le temps d’étalonnage, la commande reviendra au
mode AUTO.
Note: Après mise en circuit, attendre enfiron
1 1/2minute pour que l’étalonnage du circuit soit
complété.
Crochet en plastique
Bouchon de
Caoutchouc
Garniture
de joint
6 vis incluses
(3 formats)
Bride de montage
Vis de montage
2 serre-fils
© 2004 DESA Specialty Products™ 595-5766-03 F
Cet emballage comprend:
Mode: Temps en circuit: En fonction: Jour Nuit
Essal 5 secondes x x
Auto 1, 5 ou 10 min. x
Manuel au choix, x
amanecer*

10
595-5766-03
INSTALLATION
Pour faciliter l’installation, choisir un appareil
d’éclairage devant être remplacé et qui est déjà
commandé par un interrupteur.
CÂBLAGE DELACOMMANDE D’ÉCLAIRAGE
❒Faire passer les fils de la commande d'éclairage
par le trou de la garniture.
❒Torsader les fils de la boîte de jonction avec ceux
de la commande d’éclairage. Les fixer ensemble à
l’aide de serre-fils.
MONTAGE DELACOMMANDE D’ÉCLAIRAGE.
❒Aligner le couvercle de la commande d’éclairage
avec sa garniture de joint. Fixer avec la vis de
montage.
❒Poussez le bouchon de caoutchouc fermement en
place.
❒Si vous ne pouvez pas utiliser une boîte de jonction
pour milieu humide, calfeutrez la surface de
montage de la plaque murale avec un scellant
Pour montage sous avant-toit seulement:
❒Faire pivoter la tête du détecteur en direction du
joint à vis de blocage.
Si le détecteur sort de la rotule, desserrer la vis de
blocage et ré-insérer le détecteur dans la rotule et
resserrer la vis.
❒Puis faire pivoter le détecteur sur 180°de façon
que les commandes soient tournées vers le bas.
Commandes
Montage mural
Montage sous
avant-toit
Pour éviter le risque de choc électrique, les
commandes du détecteur doivent être tournées
vers le bas.
1234567890123456789
1
23456789012345678
9
1234567890123456789
Bride de
montage
Commandes
Commandes
Vis De Blocage
silicone.
❒Ajuster les porte-lampes en desserrant les écrous de
blocage, mais ne pas faire tourner les porte-lampes
deplusde 180°parrapportauréglaged’usine.Ne pas
trop serrer les lampes dans les porte-lampes.
Garniture
de joint
Noir /
Noir
Blanc /
Blanc
Vis de
Montage
Bouchon de
Caoutchouc
Raccorder le fil de terre de la boîte de jonction
à la vis de terre (verte) sur l'appareil.
Garder les lampes
au moins 2,5 cm du
capteur. Ne pas
permettre aux
lampes de masquer
la lentille.
Pour éviter les dommages et les chocs
électriques dûs à l’eau, garder les porte-
lampes 30°sous l’horizontale.
Lentille
Contre écrous
❒Couper l’alimentation du circuit d’éclairage au
fusible ou au disjoncteur.
❒Enlever l’appareil d’éclairage existant.
❒Installer la bride de montage comme indiqué avec
deux vis correspondant à votre boîte de jonction.
❒Le crochet en plastique peut peut servir à supporter le
luminaire pendant le câblage. Le petit bout du crochet
en plastique peut être inséré dans le trou au centre de
la plaque de couverture. Ensuite, le petit bout est
inséré dans une des fentes de la barre de montage.

11
595-5766-03
ESSAIS ET RÉGLAGES
❒Mettre en circuit le disjoncteur et l’interrupteur
d’éclairage.
Le détecteur est moins sensible au mouvement dans
sa direction.
❒Desserrer la vis de blocage
de la rotule et faire pivoter le
détecteur pour pointer.
❒Marcher dans la zone de
couverture et noter à quel
endroit l’éclairage se
déclenche. Déplacer la tête
du détecteur vers le haut, le
bas ou le côté pour modifier la
zone de couverture. Ne pas
permettre au détecteur
d’être à moins de 25 mm
des lampes.
❒Réglerla sensibilité (RANGE)
selon les besoins. Une trop
grande sensibilité pourrait
causer des déclenchements
intempestifs.
❒Fixer la tête du détecteur en
position en serrant la vis de
blocage. Éviter de trop
serrer la vis.
❒Placerl’interrupteur ON-TIME
à 1, 5 ou 10 minutes.
FICHE TECHNIQUE
Portée . . . . . . . . . . . . . . . Jusqu’à 21 m (70 pi) [Varie
selon la température
ambiante]
Angle de détection . . . . . Jusqu’à 150°
Charge électrique . . . . . . Jusqu’à deux ampoules
incandescentes, pour un
maximum de 300 W [maxi-
mumde 150 W par support].
Alimentation électrique . . 120 V CA, 60 Hz
Modes de
fonctionnement . . . . . . . . Essai,automatiqueetpriorité
manuelle
Délais . . . . . . . . . . . . . . . 1 , 5 et 10 minutes
DESA Specialty Products™ se réserve le doit
d’abandonner tout produit et d’en changer les
spécifications,en tout temps et sans contracter quelque
obligation que ce soit quant à l’incorporation de
nouvelles caractéristiques aux produits déjà vendus.
NOTE: Lecapteur doit se réchauffer 11/2minuteavant
de pouvoir détecter le mouvement. Lorsque
l’appareil est mis en circuit, attendre 1 1/2
minute.
RANGE
10 5 1 TEST
ON-TIME
Bas du détecteur
Éviter de pointer l’appareil:
• en direction d'objets dont la température change
rapidement, tels que des bouches d'air chaud et des
climatiseurs. De telles sources de chaleur peuvent
provoquer des déclenchements intempestifs.
• vers des endroits où des animaux, des véhicules ou des
passants peuvent déclencher la commande.
• sur de grands objets clairs à proximité qui réfléchissent
la lumière du jour et risquent de déclencher le dispositif
d'arrêt. Ne pas pointer d'autres appareils d'éclairage vers
le détecteur.
21 m
2.4 m 150°
MIN MAX
Détecteur
Mouvement Mouvement
Avertissement-Risqued'incendie !Nepaspointer
les lampes vers une surface combustible située à
moins de 1 mètre.
Vis de
blocage
Rotule
Pointer le
détecteur vers
le bas pour
réduire la
couverture
Pointer le
détecteur vers
le haut pour
augmenter la
couverture
Portée maximale Angle de
couverture maximale
Le moins sensible Le plus sensible
❒Placez la commande RANGE à sa position
intermédiaireet la commande ON-TIME à la positon
TEST.

12
595-5766-03
GUIDE DE DÉPANNAGE
Si vous éprouvez des difficultés, suivre ce guide.
SYMPTÔME
L’éclairage ne
s’allume pas.
L’éclairage
s’allume en plein
jour.
L’éclairage
s’allume sans
raison apparente.
CAUSE POSSIBLE
1. L’interrupteur d’éclairage est
hors tension.
2. Leprojecteurestdévisséoubrûlé.
3. Le fusible a sauté ou le
disjoncteur a été déclenché.
4. Ledispositif de coupure pendant
le jour fonctionne.
(Vérifiez à
nouveau à la noirceur)
.
5. Mauvais câblage du circuit, dans
le cas d’une nouvelle installation.
6. Réorientez le capteur pour
couvrir la zone désirée.
1. Lacommande peut être installée
dans un endroit relativement
sombre.
2. La commande est en mode
TEST.
(Placez I’interrupteur de
la commande à une postion ON-
TIME).
1. La commande peut détecter de
petits animaux ou la circulation au-
tomobile( Réorientezledétecteur ).
2. Le réglage de portée est trop
élevé. (Réduisez la portée) .
SYMPTÔME
L’éclairage reste
allumé
continuellement.
L’éclairage
clignote.
CAUSE POSSIBLE
1. Un projecteur est situé trop près du
détecteur ou pointé vers des objets
etlachaleurdéclenche le détecteur.
(Repositionnez le projecteur loin du
détecteuroudesobjetsrapprochés).
2. La commande d’éclairage est
pointéevers une source de chaleur
comme un évent, une sortie de
sécheuse, ou une surface claire
qui réfléchit la chaleur.
(Repositionnez le détecteur).
3. Lacommanded’éclairageestenmode
manuel.
(Mettez-la en mode auto).
1. La chaleur ou l’éclairage des
projecteurs peut éteindre et allumer
la commande d’éclairage.
(Repositionnez les lampes loin du
détecteuroudesobjetsrapprochés).
2. La chaleur réfléchie par les objets
environnantspeutaffecterledétecteur.
(Repositionnez le détecteur).
3. La commande est en mode test et
se réchauffe.
(Le clignotement est
normal dans ces conditions).
4. La lumière peut filtrer à travers les
réflecteurs des projecteurs.
(Remplacezlesprojecteurspardes
projecteursneufs PAR 38 de haute
qualité)
.
Pour informations sur la garantie, consulter votre détaillant Canadian Tire.
