Heitronic 45601 User manual

Installationsanweisung Art. Nr.45601 Seite 1 von 2 Stand 09.2011
D Installations- und Bedienungsanweisung
Kabelmuffe
Art. Nr. 45601
Herzlichen Dank, dass Sie sich für den Kauf unseres Produktes entschieden haben.

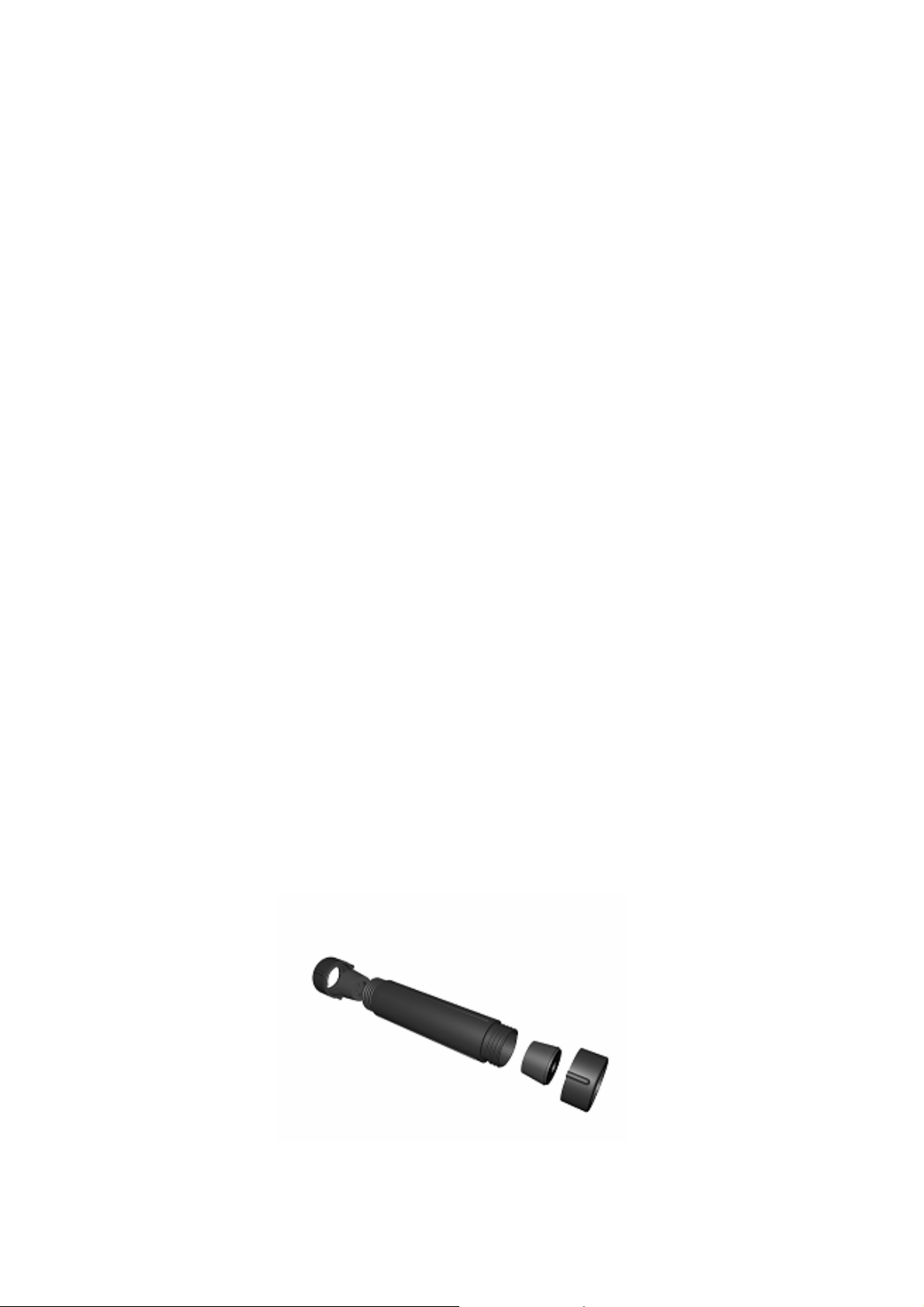

Die Kabelmuffe eignet sich als Verbindungs-, Abzweig- oder Reparaturmuffe für eine schnelle und
sichere Verbindung von Gummikabeln oder Steuer- und Versorgungsleitungen für Kabeldurchmesser
6-8 mm. Die Verwendung erfolgt ohne Gießharz, die Kabelmuffe kann jederzeit wieder geöffnet
werden.
Dieses Produkt kann im Außenbereich z.B. an Gehwegen und an Zufahrten oder in Gärten und Parks
eingesetzt werden. Die Kabelmuffe ist beständig gegen Frost und die meisten in Böden
vorkommenden Säuren.
Lesen Sie diese Installations- und Bedienungsanweisung sorgfältig durch und bewahren sie
gut auf.
Bei Sach- und Personenschäden durch Nichtbeachten der Anleitung, durch unsachgemäße
Handhabung oder für vorgenommene Änderungen am Produkt übernehmen wir keine Haftung.
Verpackungsinhalt:
1 Kabelmuffe mit 2 Kabeleinführungen
Installation- und Bedienungsanweisung
Technische Daten:
Anschluss max. 25 V
Schutzgrad IP 67
Sicherheits- und Warnhinweise:
Nehmen Sie die Teile vorsichtig aus der Verpackung.
Bevor Sie das Produkt in Betrieb nehmen, versichern Sie sich, dass dieses auf dem
Transportweg nicht beschädigt wurde. Bei Beschädigungen ist die Inbetriebnahme untersagt.
Verpackungsmaterial von Kindern und Haustieren fernhalten.
Nehmen Sie niemals selbst Reparaturen an defekten Teilen vor.
Bringen Sie die Kabelmuffe nicht mit extremer Hitze oder offener Flamme in Kontakt.
Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen am
Produkt führen zum Erlöschen der Garantie (Gewährleistung).
Entsorgung:
Das Produkt kann als Hausmüll entsorgt werden.
Pflege und Wartung:
Das Produkt muss wenn nötig von Verschmutzungen befreit werden. Zur Reinigung
verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.
Niemals Chemikalien oder Scheuermittel zur Reinigung verwenden.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installationsanweisung Art. Nr.45601 Seite 2 von 2 Stand 09.2011

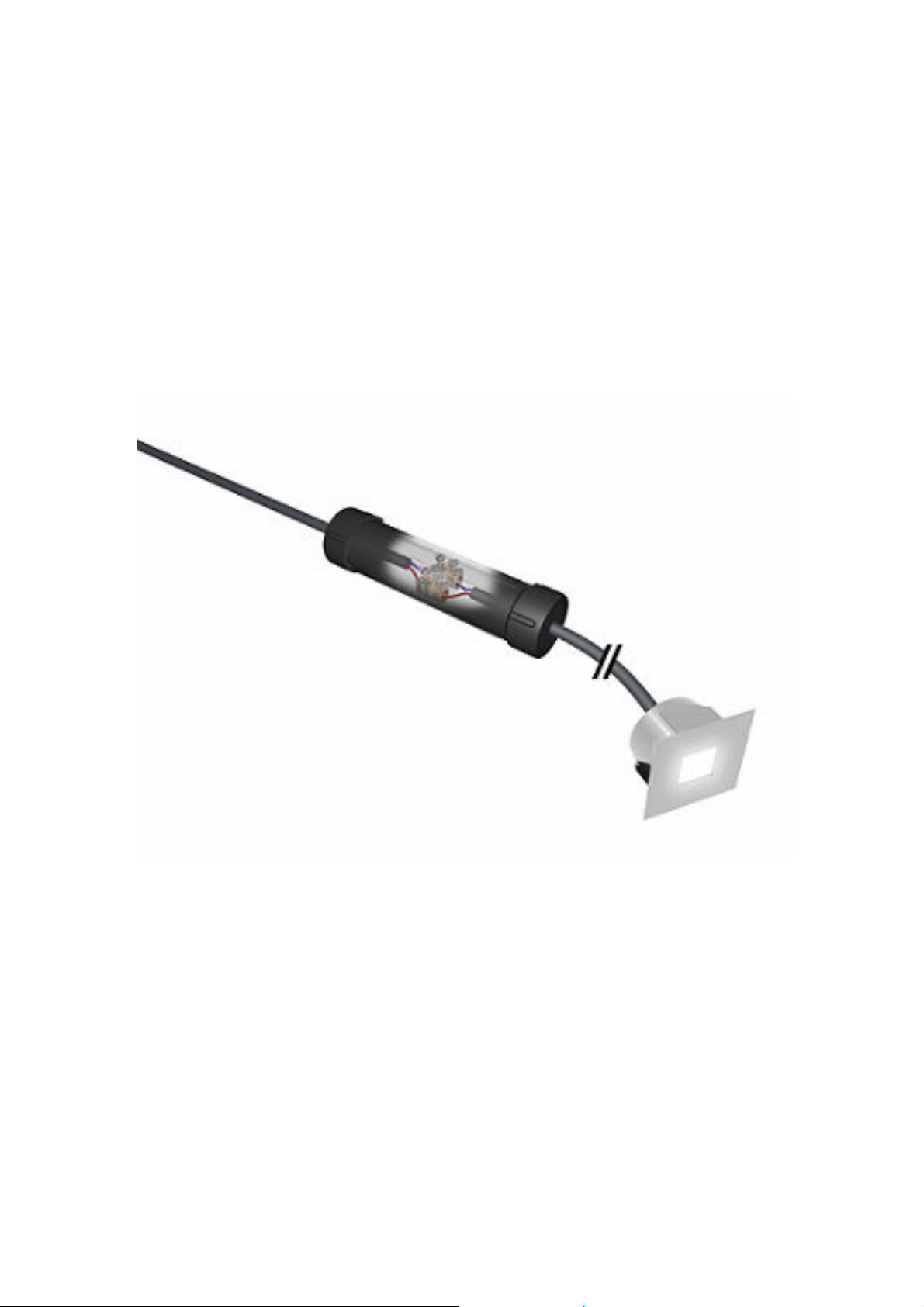

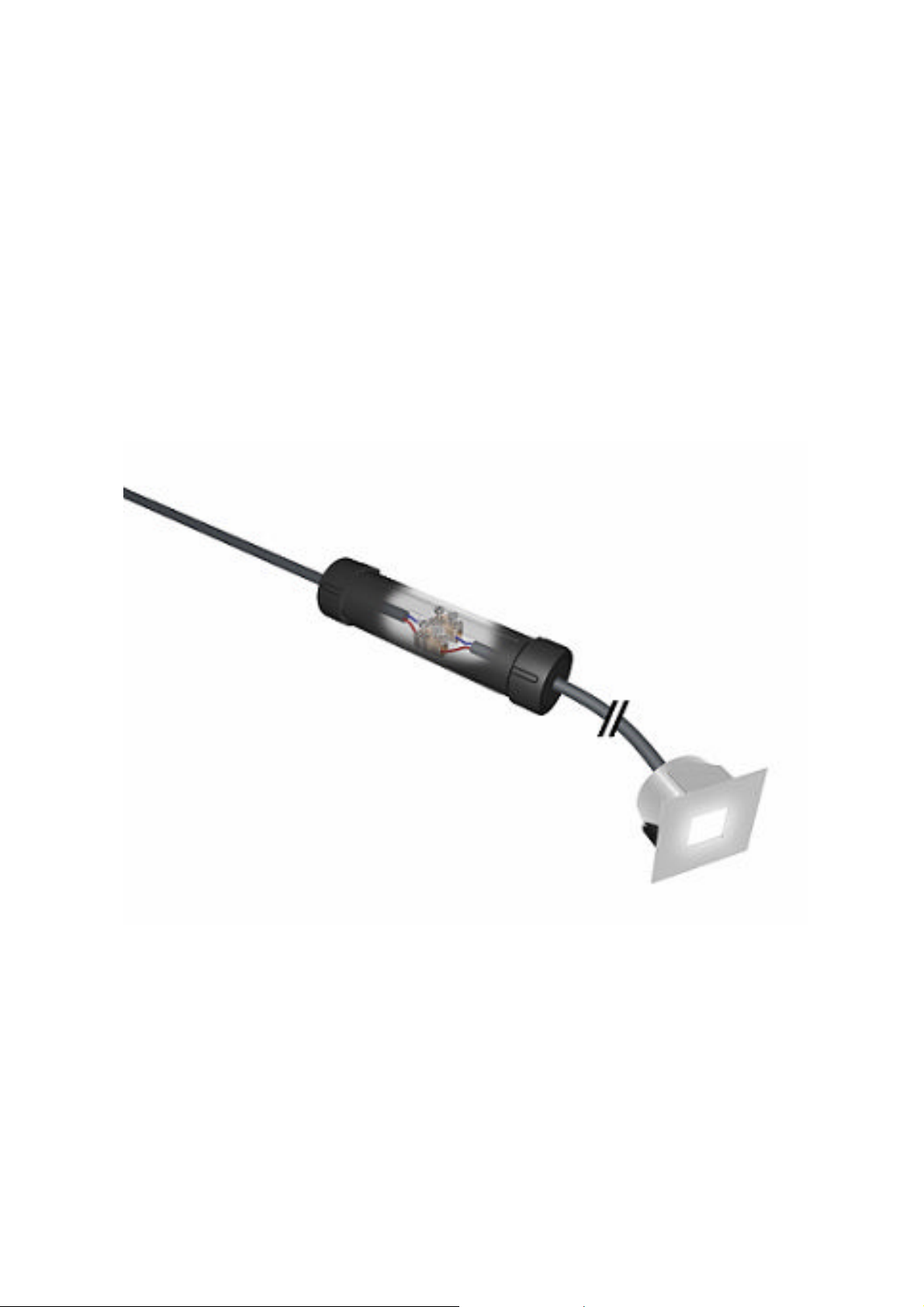

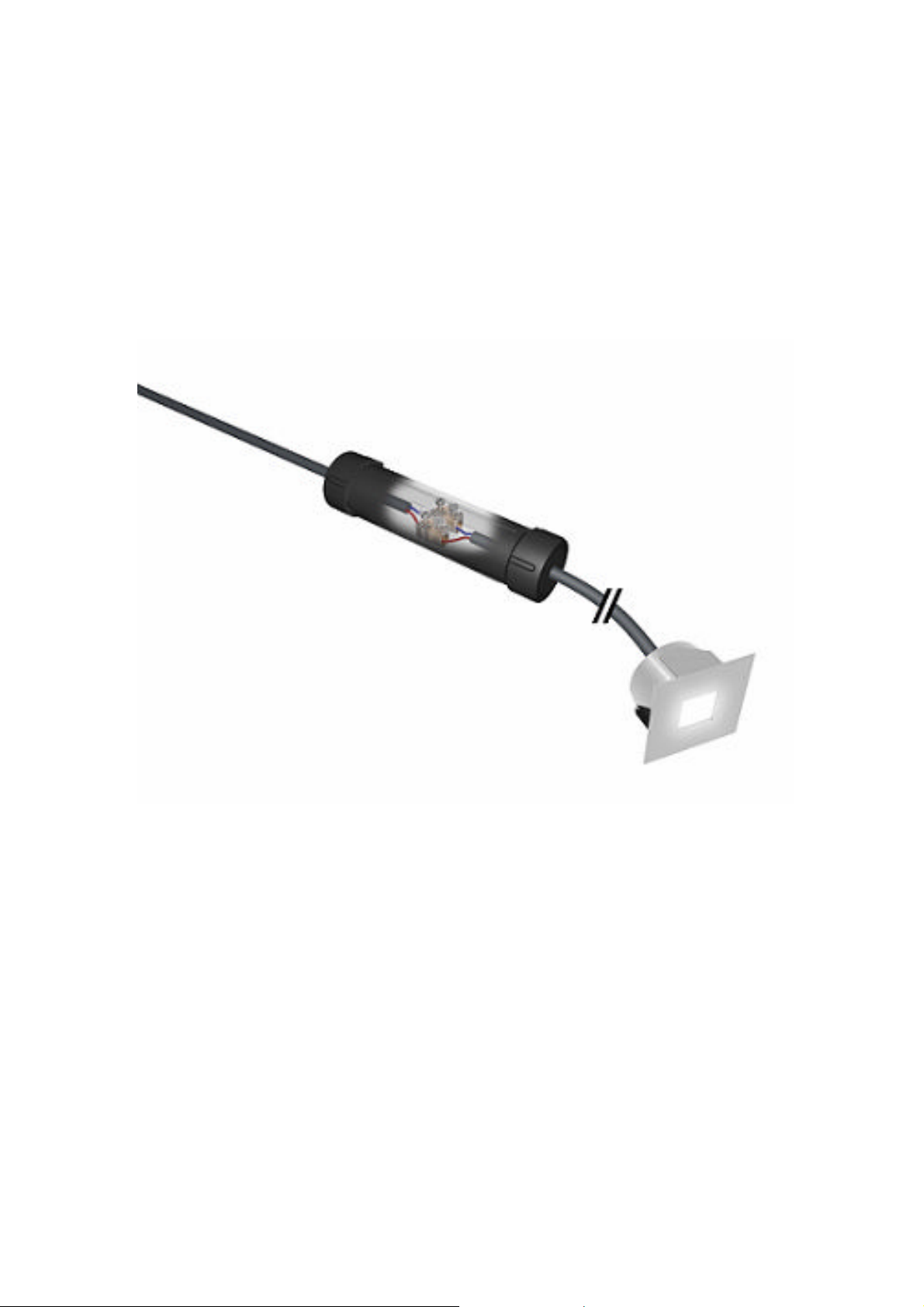

Montage
Nehmen Sie das Produkt vorsichtig aus der Verpackung.
Zunächst reinigen Sie die Kabel und führen diese durch den Verschlussdeckel.
Verschrauben Sie die Stirnseiten der Kabelmuffe fest mit der Muffe.
Achten Sie darauf, dass alle Teile bei der Verarbeitung frei von Verschmutzungen sind.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installation instructions Art. No.45601 Page 1 of 2 Status 09.2011
GB Installation and operating instructions
Cable sleeve
Art. Nr. 45601
Many thanks for deciding to buy our product.

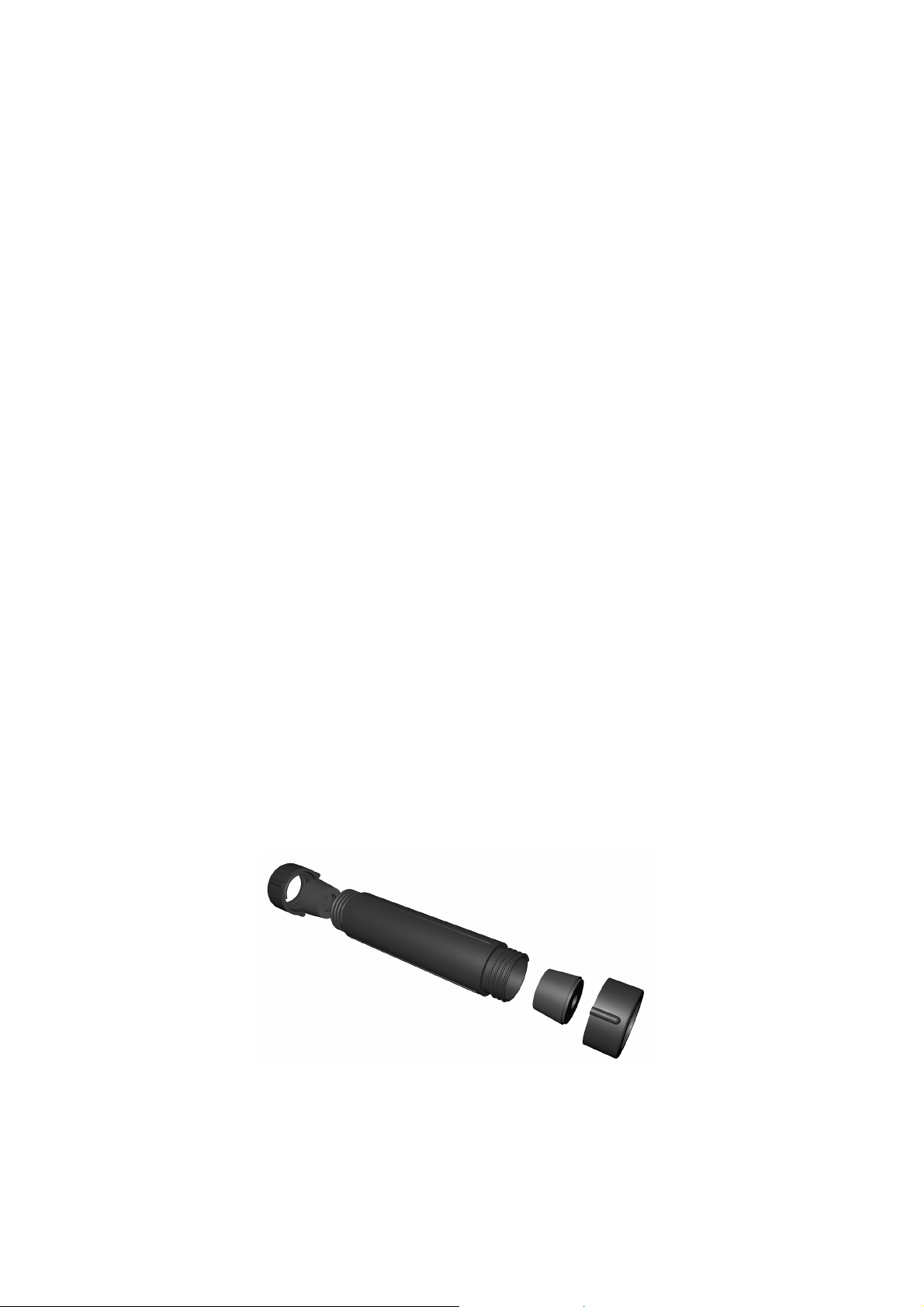

The cable sleeve is suitable as a connection, branch or repair sleeve for the quick and reliable
connection of rubber cables or control and supply lines for cable diameters of 6-8 mm. The sleeve is
used without cast resin, and can be opened again at any time.
This product can be used outdoors, e.g. on paths and access routes, or in gardens and parks. The
cable sleeve is resistant to frost and most acids occurring in the soil.
Read through these installation and operating instructions carefully and keep them in a safe
place.
We do not accept liability for damage to persons or property caused by non observation of the
instructions, improper handling or for unauthorized changes made to the product.
Package contents:
1 earth sleeve with 2 cable guides
Installation and operating instructions
Technical data:
Connection max. 25 V
Protection class IP 67
Safety and warning notes:
Take the parts carefully out of the packaging.
Make sure, before using the product that it has not been damaged during transportation. Use
is forbidden if there is damage.
Keep packaging materials well away from children and pets.
Never make your own repairs to faulty parts.
Do not bring the cable sleeve into contact with extreme heat or naked flames.
The entire product must neither be changed nor converted. Changes made to the product lead
to invalidation of the guarantee (warranty).

Disposal:
The product can be disposed of in the household waste.
Care and servicing:
The product must be cleaned free from leaves and dirt if necessary. Use a dry, or slightly
damp cloth for cleaning.
Never use chemicals or abrasives for cleaning.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installation instructions Art. No.45601 Page 2 of 2 Status 09.2011

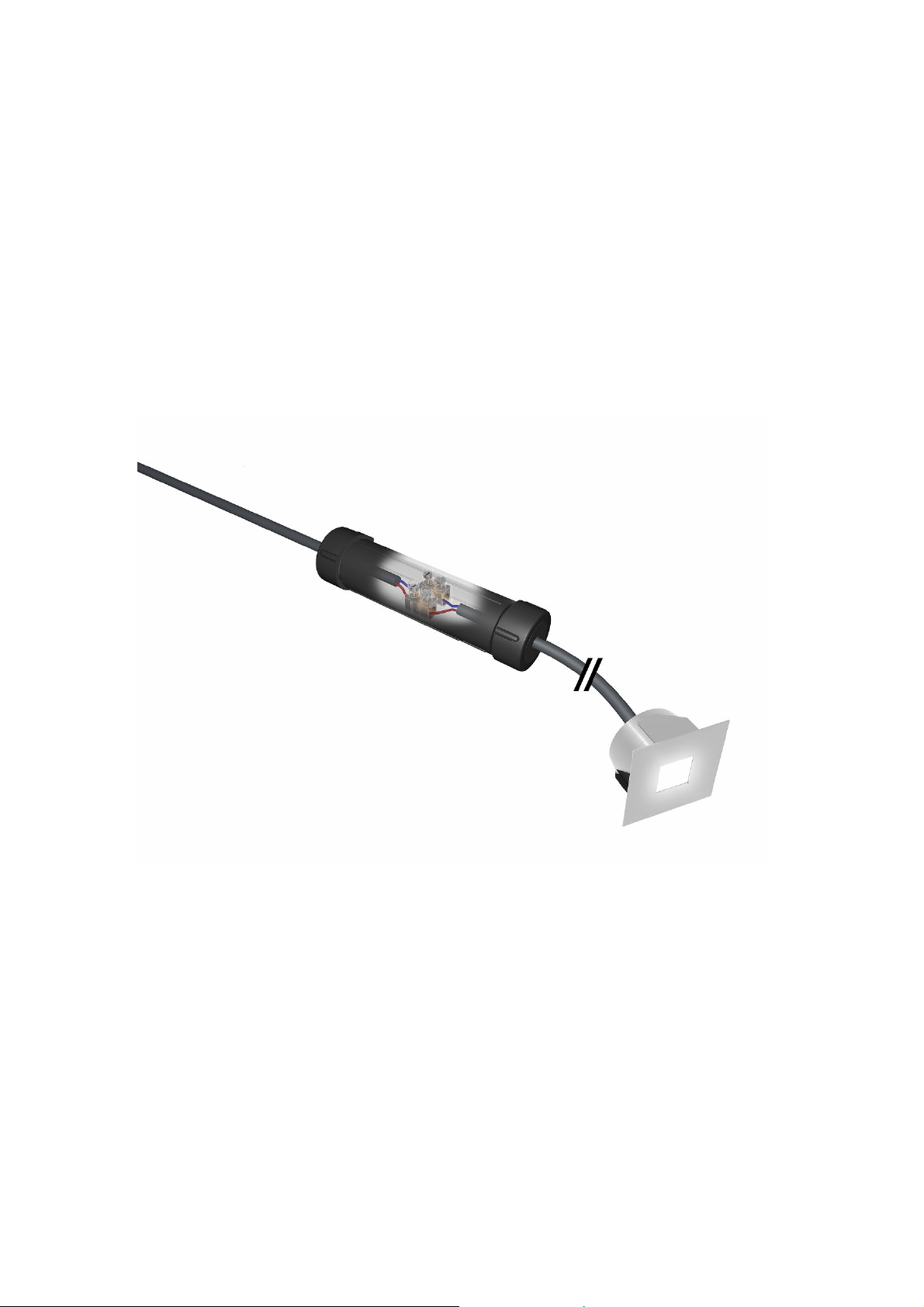

Montage
Take the product carefully out of the packaging.
First clean the cable and feed it through the closure cover.
Screw the front face of the earth sleeve firmly to the sleeve.
Secure the cables externally to the earth sleeve with cable ties.
Ensure that all parts are free of dirt when fitting.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Instruction d'installation n° d'art. 45601 Page 1 de 2 Actualisation 09.2011
F Instruction d'installation et de maniement
Manchon de câble
N° d'article : 45601
Merci d'avoir fait l'acquisition de l'un de nos produits.
Le manchon de câble est idéal comme manchon de raccord, de dérivation ou de réparation pour une
connexion rapide et sûre, de câbles en caoutchouc ou de lignes de commande et d'alimentation. Pour
des diamètres de câble entre 6-8 mm. L'utilisation s'effectue sans résine, le manchon de câble peut
être ouvert à tout moment.
Ce produit peut être utilisé à l'extérieur, par exemple le long de chemins, sur des voies d'accès ou
dans des jardins et parcs. Le manchon de câble résiste au gel et aux acides présents dans la plupart
des sols.
Lisez attentivement cette instruction d'installation et de maniement et conservez-la
précieusement.
Nous ne sommes en aucun cas responsables des dommages sur des objets et des personnes
résultant d'un maniement non conforme ou de modifications effectuées sur le produit.
Contenu de l'emballage :
1 manchon de câble avec 2 passages de câble
Instruction d'installation et de maniement
Caractéristiques techniques :
Alimentation max. 25 V
Degré de protection IP 67
Indications de sécurité et d'avertissement :
Sortez avec précaution les éléments hors de leur emballage.
Avant de mettre le produit en service, assurez-vous que celui-ci n'a pas été abîmé lors de son
transport. La mise en service est interdite en cas de détériorations.
Gardez le matériau d'emballage hors de portée des enfants et des animaux domestiques.
N'effectuez jamais vous-même de réparations sur des éléments défectueux.
Ne mettez jamais le manchon de câble en contact avec une chaleur extrême ou une flamme
ouverte.
Le produit dans sa totalité ne doit pas être modifié ou transformé. Toute modification sur le
produit conduit à une annulation de la garantie (condition de garantie).
Elimination :
Le produit peut être éliminé avec les ordures ménagères.
Entretien et maintenance :
Le produit doit être nettoyé des salissures le cas échéant. Utilisez pour le nettoyage un linge
sec ou légèrement humide.
Ne jamais utiliser de produits chimiques ou abrasifs.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Instruction d'installation n° d'art. 45601 Page 2 de 2 Actualisation 09.2011

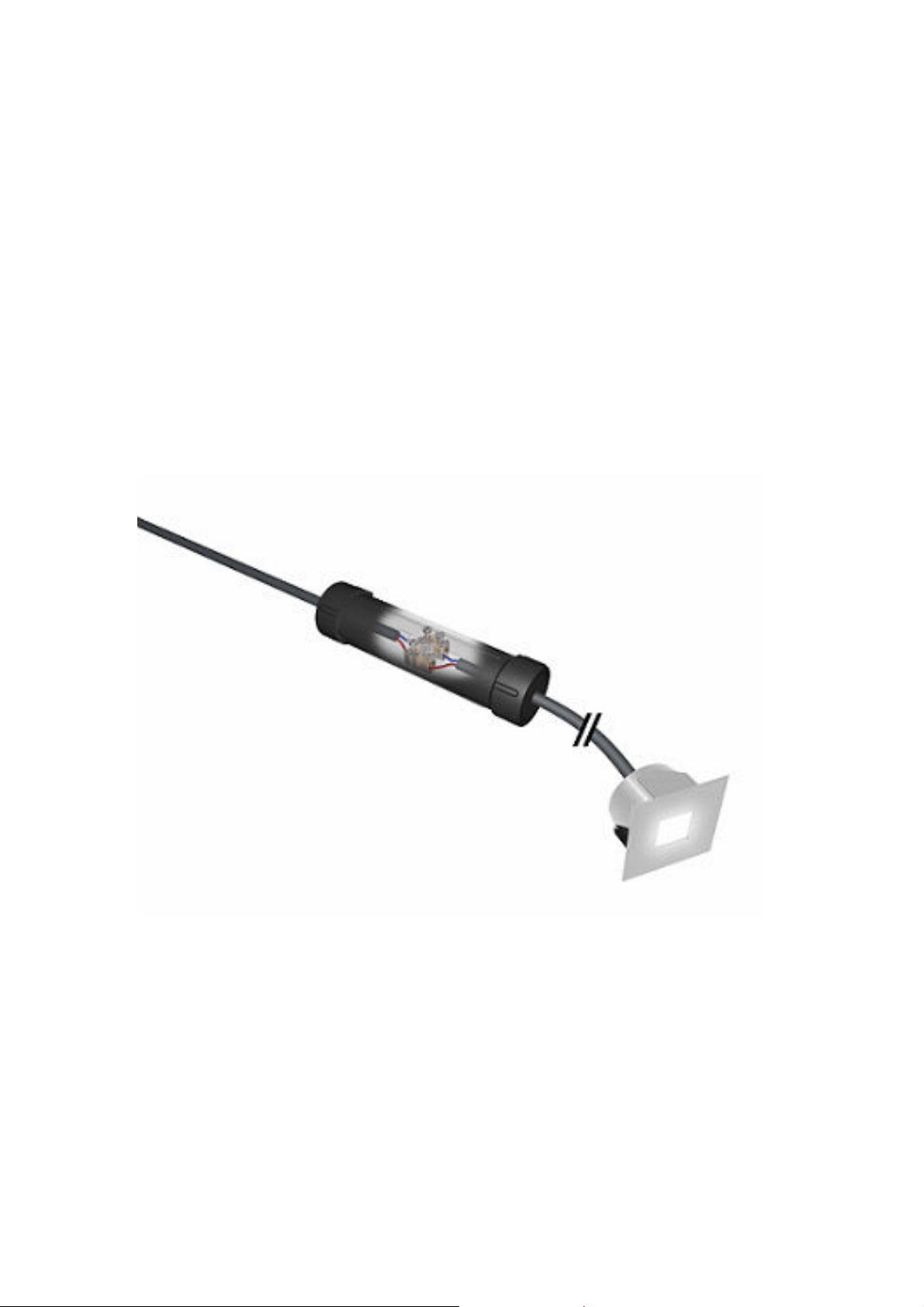

Montage
Sortez avec précaution le produit de son emballage.
Nettoyez tout d'abord les câbles et introduisez-les dans le capuchon de fermeture.
Vissez fermement au manchon le côté avant du manchon de terre.
Veillez lors du montage à ce que tous les éléments soient bien débarrassés des salissures.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Návod na inštaláciu č. výr.: 45601 strana 1 z 2 stav 09.2011
SK Návod na inštaláciu a obsluhu
Káblová koncovka
Č. výr.: 45601
Srdečne ďakujeme, že ste sa rozhodli pre nákup nášho výrobku.
Káblová koncovka je vhodná ako spojovacia, rozbočovacia alebo servisná objímka pre rýchle a
bezpečné spojenie zemných káblov, káblov s gumovou izoláciou alebo riadiacich a napájacích vedení
pre priemery káblov 6-8 mm. Používa sa bez zalievacej živice, káblová koncovka môžete kedykoľvek
znova otvoriť.
Tento výrobok môžete používaťv exteriéri, napr. pri chodníkoch a príjazdových komunikáciách alebo
v záhradách a parkoch. Káblová koncovka je odolná proti mrazu a väčšine sa v pôde vyskytujúcich
kyselín.
Prečítajte prosím starostlivo tento návod na inštaláciu a obsluhu a dobre ho uschovajte.
Za vecné škody alebo škody na zdraví spôsobené nedodržaním návodu, neodbornou manipuláciou
alebo za zmeny vykonané na výrobku nepreberáme žiadnu záruku.
Obsah balenia:
1 Káblová koncovka s 2 káblovými prípojkami
návod na inštaláciu a obsluhu
Technické údaje:
Pripojenie max. 25 V
Stupeňochrany IP 67
Bezpečnostné a výstražné upozornenia:
Opatrne vyberte diely z obalu.
Pred uvedením výrobku do prevádzky, sa musíte presvedčiť,že nebol počas prepravy
poškodený. Pri poškodení je uvedenie do prevádzky a prevádzkovanie prísne zakázané.
Obalový materiál uskladňujte mimo dosahu detí a domácich zvierat.
Poškodené diely nikdy neopravujte sami.
káblová koncovka sa nesmie dostaťdo kontaktu s extrémnym teplom alebo s otvoreným
plameňom.
Na výrobku ako celku nesmiete vykonávať žiadne zmeny alebo prestavby. Zmeny na výrobku
majú za následok zánik záruky (záručných podmienok).
Zneškodňovanie:
Výrobok môžete zneškodňovaťspolu s komunálnym odpadom.
Servis a starostlivosť:
Výrobok musíte, ak je to nevyhnutné, čistiťod lístia a znečistenia. Na čistenie používajte
suchú alebo zľahka navlhčenú handru.
Vžiadnom prípade nepoužívajte chemikálie alebo abrazívne čistiace prostriedky.
Heitron
ic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Návod na inštaláciu č. výr.: 45601 strana 2 z 2 stav 09.2011

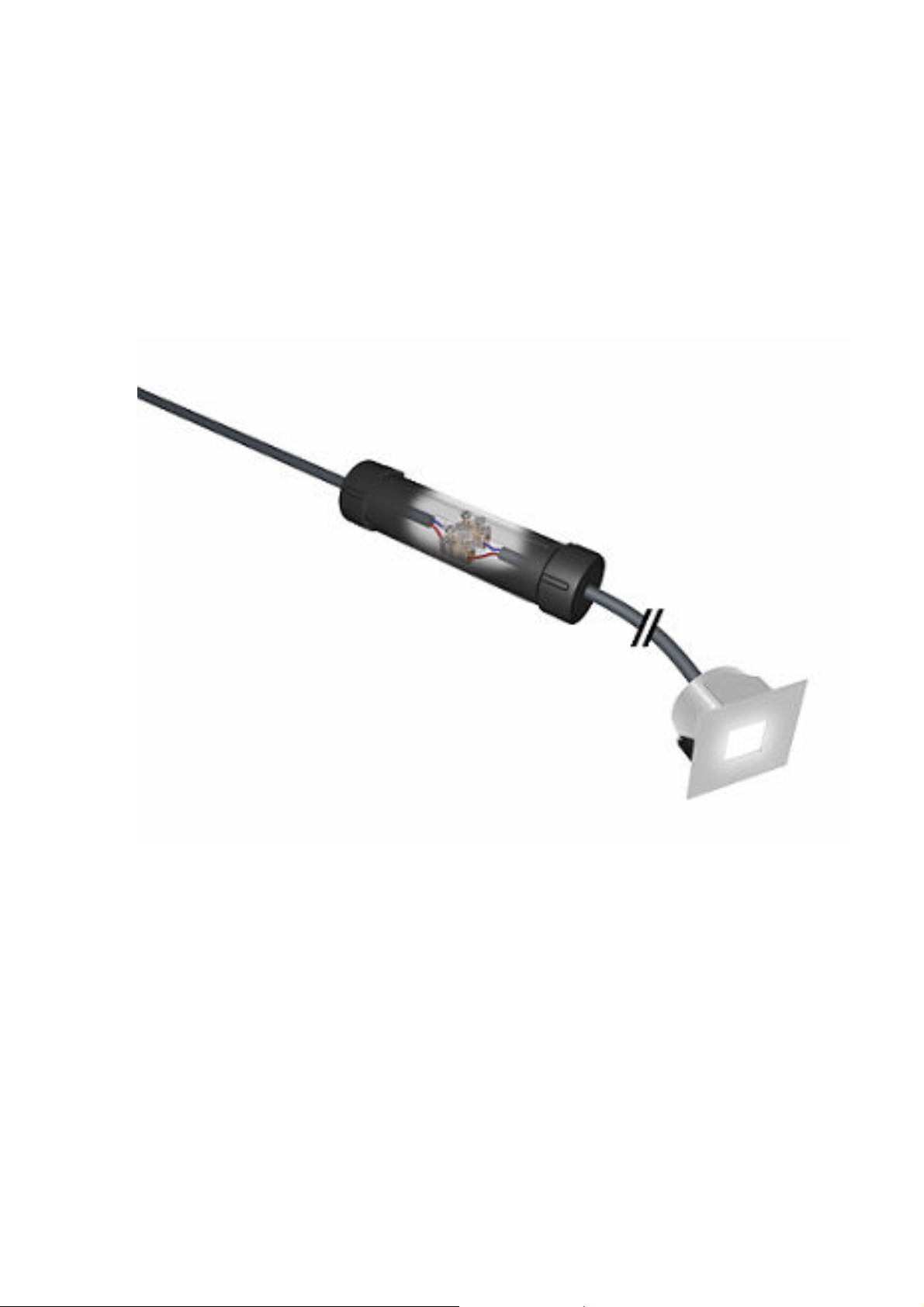

Montáž
Opatrne vyberte výrobok z obalu.
Najprv očistite káble a preveďte tieto cez uzatváracie veko.
Pevne zoskrutkujte čelnú stranu koncovej spojky s koncovou spojkou.
Dbajte na to, aby boli všetky diely pri spracovaní zbavené nečistôt.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installatiehandleiding art. nr.45601 Pagina 1 van 2 Stand 09.2011
NL Installatie- en gebruikershandleiding
Kabelmof
Art. nr. 45601
Allereerst hartelijk bedankt voor de aanschaf van ons product.
De kabelmof is geschikt als verbindings-, aftak- of reparatiemof voor een snelle en veilige verbinding
van rubberen kabels of besturings- of voedingskabels met een diameter van 6-8 mm. Het gebruik vindt
zonder giethars plaats, de kabelmof kan steeds geopend worden.
Dit product kan buitenshuis, bijv. op stoepen en opritten of in tuinen en parken worden gebruikt. De
kabelmof is bestand tegen vorst en de meeste zuren die in bodems voorkomen.
Lees aandachtig de installatie- en gebruikershandleiding door en bewaar de handleiding
zorgvuldig.
Wij zijn niet aansprakelijk voor materiële en/of lichamelijke schade die voortvloeit uit het niet opvolgen
van de instructies zoals omschreven in deze handleiding, het onjuist gebruik of het aanbrengen van
veranderingen aan het product.
Inhoud van de verpakking:
1 kabelmof met 2 kabelinvoeringen
installatie- en gebruikershandleiding
Technische gegevens:
Aansluiting max. 25 V
Veiligheidstype IP 67
Veiligheidsinstructies en waarschuwingen:
Haal de onderdelen voorzichtig uit de verpakking.
Controleer het product eerst op beschadigingen die tijdens het transport kunnen zijn ontstaan.
Bij beschadigingen mag het product niet in gebruik worden genomen.
Houd het verpakkingsmateriaal buiten het bereik van kinderen en huisdieren.
Voer zelf geen reparaties uit aan defecte onderdelen.
Stel de kabelmof niet bloot aan extreme hitte of open vlammen.
Het product mag niet worden veranderd of omgebouwd. De garantie vervalt onmiddellijk als
er veranderingen aan het product zijn aangebracht.
Verwijdering:
Het product kan verwijderd worden als huisafval.
Verzorging en onderhoud:
Indien nodig, moet het product worden ontdaan van vuil. Gebruik voor het reinigen een droge
of licht vochtige doek.
Gebruik voor het reinigen geen chemicaliën of schuurmiddelen.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installatiehandleiding art. nr.45601 Pagina 2 van 2 Stand 09.2011

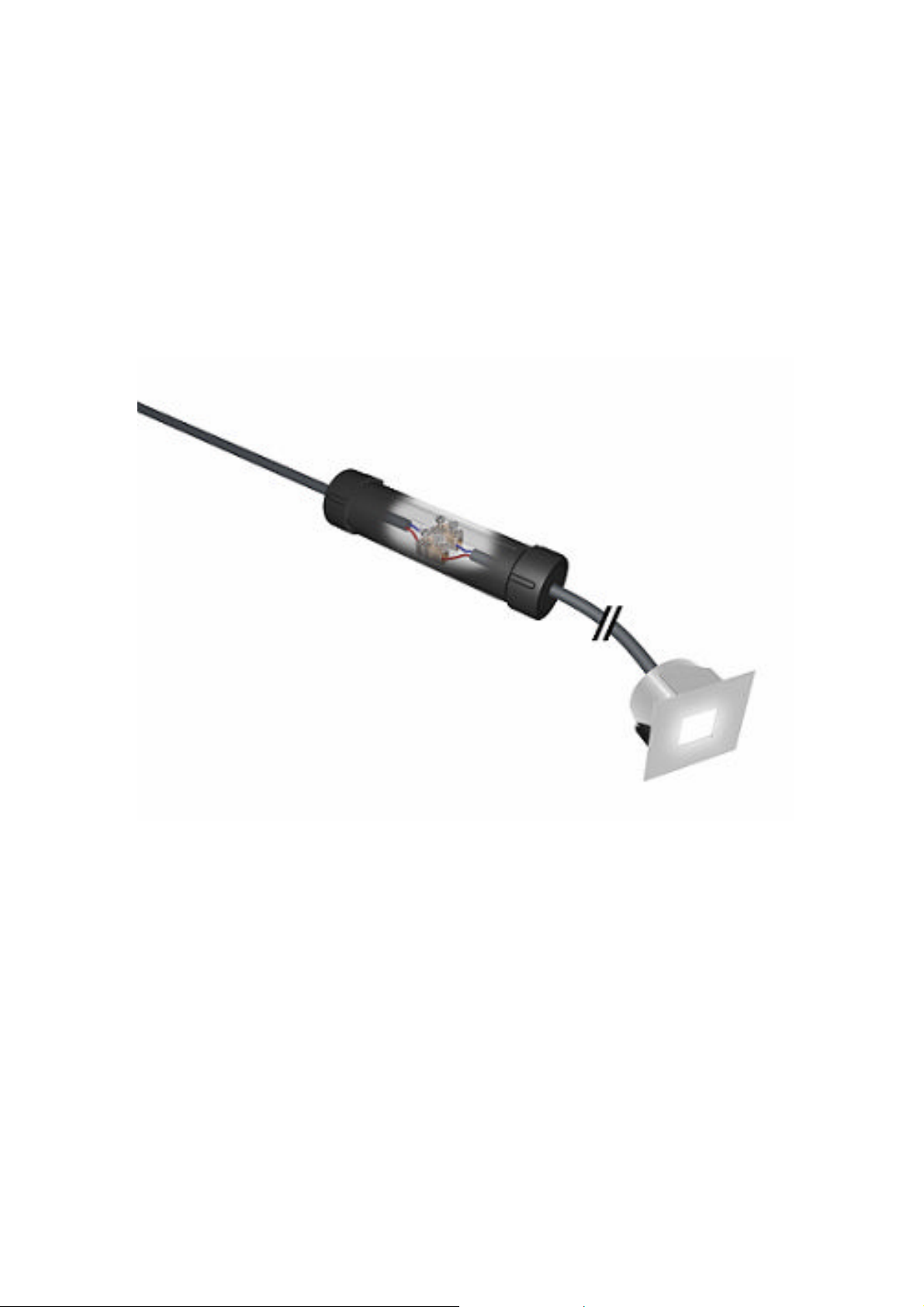

Montage
Haal het product voorzichtig uit de verpakking.
Maak eerst de kabels schoon en voer ze door het afsluitdeksel.
Schroef de voorkant van de grondmof met de mof vast.
Let op dat alle onderdelen tijdens de verwerking vrij zijn van vuil.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
