Heitronic 36340 User manual

Installationsanweisung Art. Nr.36340 Seite 1 von 2 Stand 03.2011
D Installations- und Bedienungsanweisung
Ersatztransformator zu Stein- Sets Art.: 36302, 36305 & 36307
Art. Nr. 36340
Herzlichen Dank, dass Sie sich für den Kauf unseres Transformators entschieden haben.
Der Ersatztransformator ist speziell für die Verwendung der Beleuchteten Steine- Sets: Art.: 36302,
36305 und 36307 geeignet.
Der Transformator eignet sich zum Ein- oder Anbau an Möbel und ist nur zur Verwendung in Innen-
und Außenbereichen (Schutz gegen Regen) geeignet. Vor Frost schützen.
Bitte lesen Sie diese Installations- und Bedienungsanweisung sorgfältig durch und bewahren
Sie diese gut auf.
Bei Sach- und Personenschäden durch Nichtbeachten der Anleitung, durch unsachgemäße
Handhabung oder für vorgenommene Änderungen am Produkt übernehmen wir keine Haftung.
Verpackungsinhalt:
Ersatztransformator
Installation- und Bedienungsanweisung
Technische Daten:
Artikel Anschluss Sekundär Bemessungs-
leistung ta
tcIP-Code Schutz-
klasse
36340 230- 240 V
50 Hz 12 Veff. max. 5A, 60VA 60 W 0° - max. 45°C
130°C 44 II
Sicherheits- und Warnhinweise:
Der Transformator darf nur außerhalb der Verpackung betrieben werden.
Nehmen Sie den Transformator vorsichtig aus der Verpackung.
Bevor Sie den Transformator in Betrieb nehmen, versichern Sie sich, dass diese auf dem
Transportweg nicht beschädigt wurde. Bei Beschädigung am Kabel oder elektrischen Teilen
darf der Transformator nicht betrieben werden. Reparaturen dürfen ausschließlich durch den
Elektro-Fachmann ausgeführt werden.
Das Transformatorgehäuse darf nicht geöffnet werden.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!
Ist die äußere Anschlussleitung dieses Transformators beschädigt, so muss diese durch eine
Spezialleitung oder eine spezielle Baugruppe ersetzt werden, die vom Hersteller oder vom
Fachhandel zu beziehen ist.
Die Ausgangsstromkreise müssen nach den nationalen Errichtungsbestimmungen installiert
und geschützt werden.
Pflege und Wartung:
Vor der Reinigung müssen Sie sicherstellen, dass die Stromzufuhr unterbrochen ist.
Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.
Niemals Chemikalien oder Scheuermittel zur Reinigung verwenden.
Entsorgung:
Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen
nicht als Hausmüll entsorgt werden.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

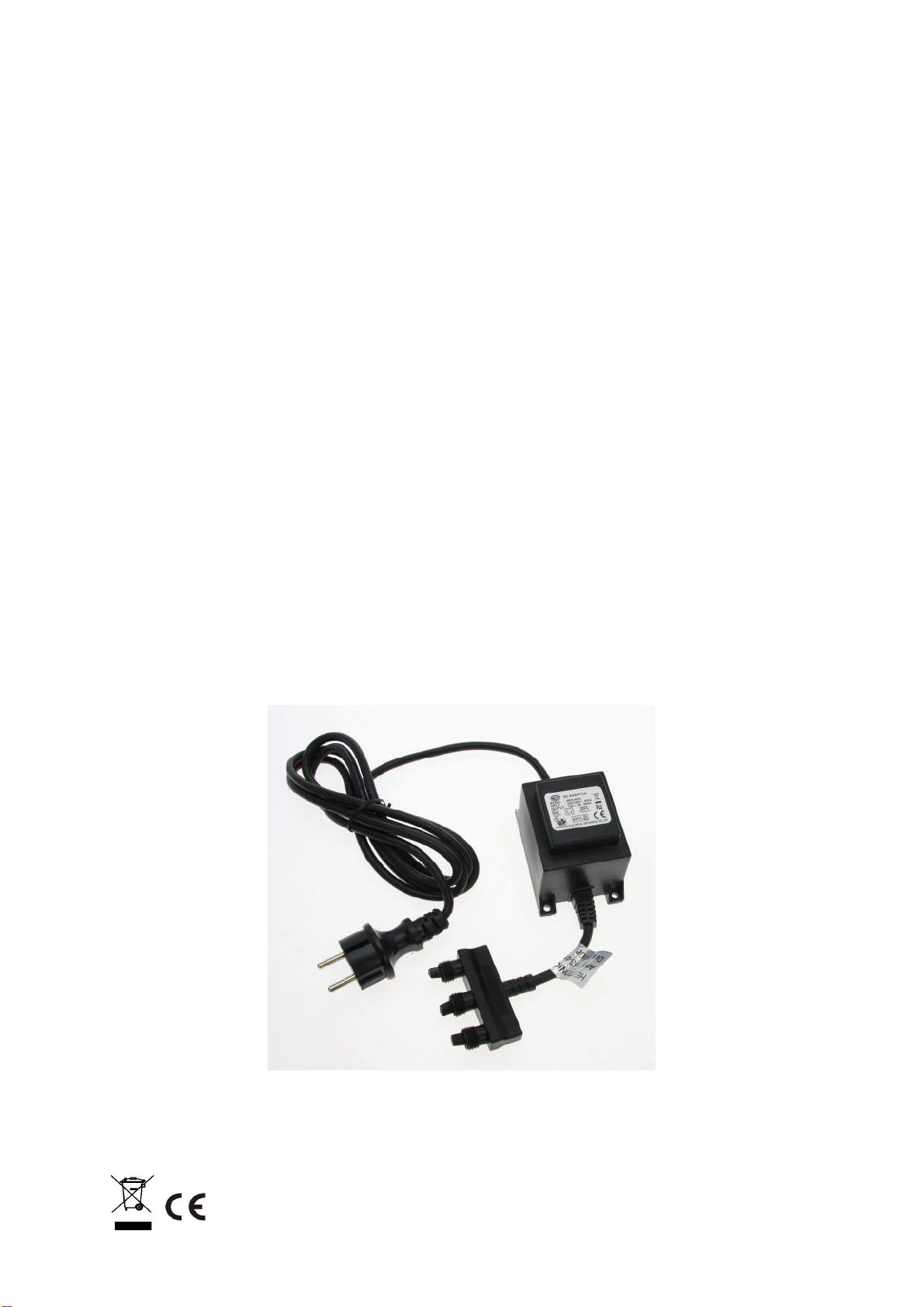

Installationsanweisung Art. Nr.36340 Seite 2 von 2 Stand 03.2011
Installation:
Dieses Produkt darf ausschließlich von einer qualifizierten Elektrofachkraft installiert werden.
Die angegeben Belastungen des Transformators dürfen weder unter- noch überschritten
werden.
Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet
und gegen Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden
Sicherungsautomaten der Hausinstallation aus.
Dieser Transformator hat einen internen Schutz gegen normale Stoßspannungen und
Störspannungen. Vermeiden Sie es, den Transformator an Netze mit hohen
Induktionsströmen oder wiederholten größeren Stoßspannungen anzuschließen.
Eine elektronische Schutzschaltung schaltet den Transformator bei Kurzschluss oder Überlast
im Sekundärkreis sowie bei Leerlauf ab. Nach Behebung der Störung ist der Transformator
wieder betriebsbereit.
Der Transformator ist mit einer Thermosicherung ausgerüstet. Bei Überhitzung schaltet der
Transformator ab.
Der Transformator sollte möglichst nahe an den Lampen montiert werden. Es ist ein
Mindestabstand von 30 cm einzuhalten. Durch die Eigenerwärmung des Transformators ist
eine ausreichende Belüftung der Montagestelle erforderlich.
Ausgangsleitungen sollten getrennt und im Abstand zu anderen Leitungen verlegt werden. Die
Netzanschlussleitungen und die Lampenzuleitungen dürfen sich nicht kreuzen.
Schützen Sie den Transformator vor einer vollständigen Wasserbeaufschlagung und zu
großer Hitze. Die Umgebungstemperatur und die Gehäusetemperatur des Transformators
(siehe Typenschild) sind zu beachten.
Transformatoren können während des Betriebes ein leichtes Summgeräusch verursachen.
Achten Sie darauf, dass Sie Transformatoren nicht an Stellen montieren, die als
Resonanzkörper wirken und damit zu erhöhten Lärmbelästigung führen.
Die Eingangs- und Ausgangsleitungen sind zu fixieren und von Zug und Druck zu befreien.
Das Typenschild auf dem Transformator darf nicht entfernt werden.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installation instructions Art. No. 36340 Page 1 of 2 Status 03.2011
GB Installation and operating instructions
Replacement Transformer for Art.: 36302, 36305 and 36307
Art. No. 36340
Many thanks for deciding to buy our transformer.
The transformer is specially designed for use in our lighting Stone-Sets: 36302, 36305 and 36307.
The transformer is suitable for installation into furniture or attachment to furniture and only suitable for
use in interior and exterior areas (protected against rain). Protect from frost.
Please read through the installation and operation instructions carefully and keep these in a
safe place.
We do not accept liability for damage to persons or property caused by non observation of the
instructions, improper handling or for unauthorized changes made to the product.
Package contents:
Replacement Transformer
Installation and operating instructions
Technical data:
Article Connection Secondary Measurement
Output ta
tcIP code Protection
class
36340 230- 240 V
50 Hz 12 Veff. max. 5A, 60VA 60 W 0° - max. 45°C
130°C 44 II
Safety and warning notes:
The transformer may only be used outside of the packaging.
Take the transformer carefully out of the packaging.
Make sure, before using the transformer that this has not been damaged during
transportation. The transformer must not be operated if the cable or the electrical parts are
damaged. Repairs may only be done by a specialist electrician.
The transformer housing must not be opened.
Keep packaging materials well away from children and pets. Danger of suffocation!
An external connection line to the transformer which been damaged must be replaced with a
special line or a special module which has to be obtained from the manufacturer or specialist
dealer.
The output power circuits must be installed and protected according to the national set up
standards.
Care and servicing:
You must make sure that the power supply is disconnected before cleaning.
Use a dry, or slightly damp cloth for cleaning.
Never use chemicals or abrasives for cleaning.
Disposal:
Old electronic equipment must be brought to public connection points and must not be
disposed of as household waste.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installation instructions Art. No. 36340 Page 2 of 2 Status 03.2011
Installation:
This product may only be installed by a qualified specialist electrician.
The stated loads of the transformer must be neither exceeded nor fallen short of.
Before the installation is done, the connection lines to the building must be switched free from
voltage and protected against being switch on again. Take the appropriate automatic circuit
breakers out of the junction box in the building.
This transformer has internal protection against normal voltage surges and interference
voltages. Avoid connecting transformers to the mains network which have high induction
currents or large repeated surge voltages.
An electronic protective circuit switches off the transformer when there is a short circuit or and
overload in the secondary circuit and also when it is idling. The transformer is ready for
operation again after the fault has been removed.
The transformer is equipped with an overheating safety device. The transformer switches off
when there is overheating.
The transformer should be connected to the lights as closely as possible. A clearance
distance of at least 30 cm has to be observed. Sufficient ventilation at the place of installation
is necessary because of the self-generated heat from the transformer.
Output lines should be separated and laid at a distance from other lines. The mains
connection lines and the lights lines should not cross over each other.
Protect the transformer from extreme heat and from becoming completely wet. The ambient
temperature and the transformer housing temperature have to be observed (see rating plate).
Transformers can cause a slight buzzing sound during operations. Make sure that you do not
install transformers at places where they do not transmit and amplify noise to increase noise
pollution.
The input and output lines have to be fixed and freed from tension and pressure.
The rating plate on the transformer must not be removed.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Instruction d'installation n° d'art. 36340 Page 1 de 2 Actualisation 03.2011
F Instruction d'installation et de maniement
transformateur de rechange pour Art. : 36302, 36305 et 36307
N° d'article : 36340
Merci d'avoir fait l'acquisition de l'un de nos transformateurs.
Le transformateur est spécialement conçu pour une utilisation des jeux de pierres illuminées.
Le transformateur peut être monté dans ou sur des meubles et est réservé exclusivement à une
utilisation en intérieur et en extérieur (protection contre la pluie). Protéger du gel.
Lisez attentivement cette instruction d'installation et de maniement et conservez-la
précieusement.
Nous ne sommes en aucun cas responsables des dommages sur des objets et des personnes
résultant d'un maniement non conforme ou de modifications effectuées sur le produit.
Contenu de l'emballage :
transformateur de rechange
Instruction d'installation et de maniement
Caractéristiques techniques :
Article Alimentation Secondaire Puissance
mesurée ta
tc
Code
IP Classe de protection
36340 230- 240 V
50 Hz 12 Veff. max. 5A, 60VA 60 W 0° - max. 45°C
130°C 44 II
Indications de sécurité et d'avertissement :
Le transformateur doit être uniquement utilisé hors de son emballage.
Sortez avec précaution le transformateur de son emballage.
Avant de mettre le transformateur en service, assurez-vous que celui-ci n'a pas été abîmé lors
de son transport. En cas de détériorations sur le câble ou des éléments électriques, le
transformateur ne doit plus être utilisé. Les réparations ne doivent être effectuées que par un
spécialiste.
Le boîtier de transformateur ne doit pas être ouvert.
Gardez le matériau d'emballage hors de portée des enfants et des animaux domestiques.
Danger de suffocation!
Si la ligne extérieure de connexion de ce transformateur a été abîmée, elle doit être
remplacée par une ligne spéciale ou un module spécial devant être acquis auprès du
constructeur ou d'un vendeur spécialisé.
Les circuits électriques de sortie doivent être installés et protégés selon les prescriptions de
construction nationales.
Entretien et maintenance :
Avant le nettoyage, veillez à ce que le courant soit coupé.
Utilisez pour le nettoyage un linge sec ou légèrement humide.
Ne jamais utiliser de produits chimiques ou abrasifs.
Elimination :
Les appareils électroniques usagés doivent être déposés aux points de collecte publics et ne
doivent pas être éliminés avec les déchets ménagers.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

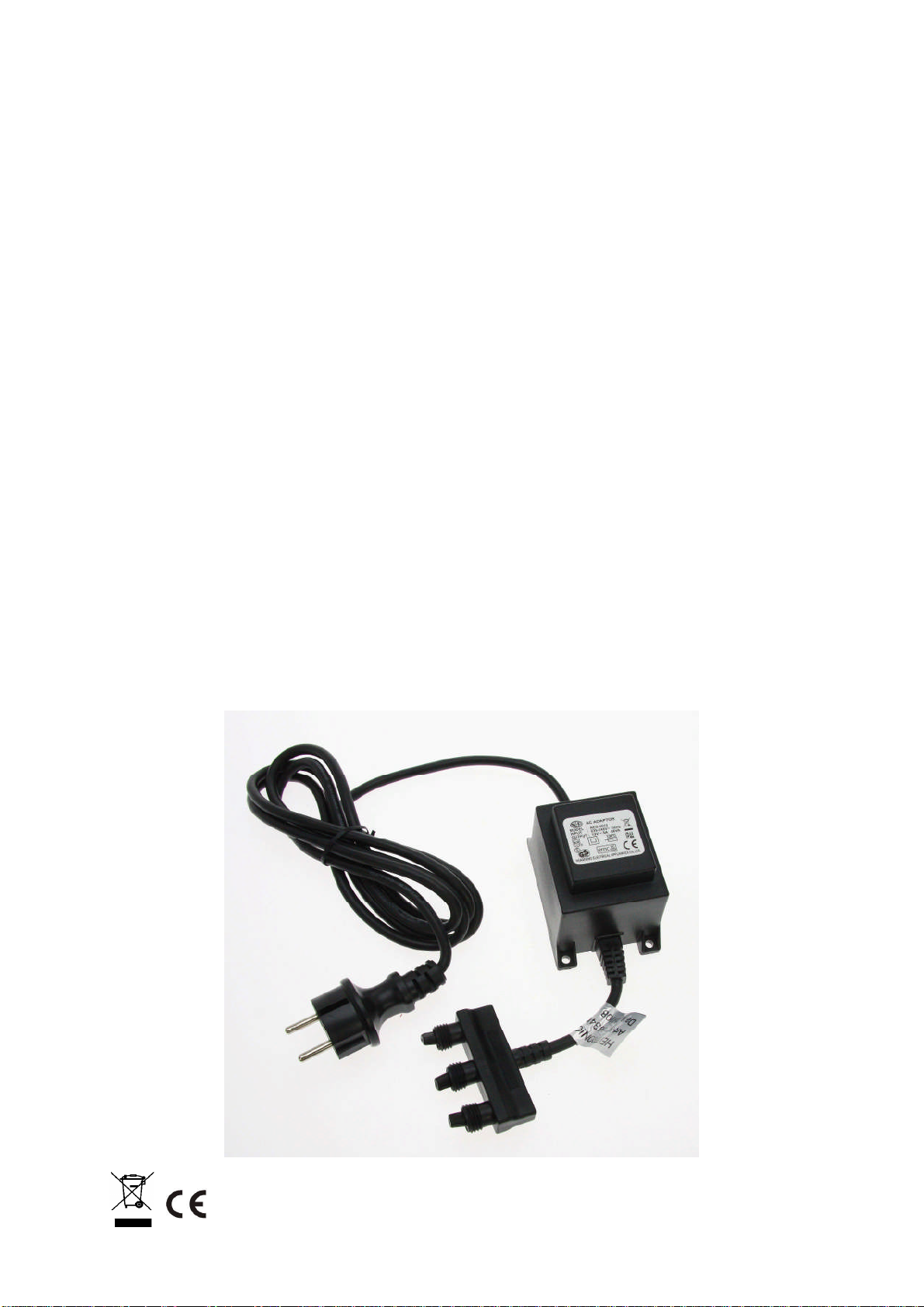

Instruction d'installation n° d'art. 36340 Page 2 de 2 Actualisation 03.2011
Installation :
Ce produit ne doit être installé que par un spécialiste qualifié.
Les charges de transformateur indiquées ne doivent pas être dépassées, que ce soit par le
haut ou par le bas.
Avant l'installation, les lignes de connexion du bâtiment doivent être mises hors tension et
sécurisées contre une remise en marche. Désactivez pour ceci les automates de fusibles de
l'installation électrique domestique.
Ce transformateur est doté d'une protection interne contre les tensions normales de pointe et
de perturbation. Evitez de connecter le transformateur à des réseaux possédant des hauts
courants d'induction ou bien des fortes tensions de pointe à répétition.
Un circuit de protection électronique met le transformateur à l'arrêt en cas de court-circuit ou
de surcharge dans le circuit secondaire ainsi qu'en cas de fonctionnement à vide. Après
élimination du problème, le transformateur est de nouveau prêt à fonctionner.
Le transformateur est équipé d'un fusible thermique. En cas de surchauffe, celui-ci met le
transformateur à l'arrêt.
Le transformateur doit être monté si possible à proximité des ampoules. Une distance d'au
moins 30 cm doit être respectée. Une aération suffisante de la zone de montage est
nécessaire en raison de la chaleur propre dégagée par le transformateur.
Les lignes de sortie doivent être séparées et tenues à distance des autres lignes lors de la
pose. Les lignes de connexion au réseau et les lignes de lampes ne doivent pas se croiser.
Protégez le transformateur contre une insertion d'eau et les fortes chaleurs. La température
ambiante et la température de boîtier du transformateur (voir plaque signalétique) doivent être
respectées.
Les transformateurs peuvent produire un léger bruit de ronflement lors de leur
fonctionnement. Veillez à ce que les transformateurs ne soient pas montés à des endroits
pouvant agir comme résonateurs et causer ainsi des nuisances sonores.
Les lignes d'entrée et de sortie doivent être fixées et exemptes de forces de traction et de
pression.
La plaque signalétique sur le transformateur ne doit pas être retirée.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installatiehandleiding art. Nr. 36340 Pagina 1 van 2 Stand 03.2011
NL Installatie- en gebruikershandleiding
Vervanging Transformer voor art.: 36302, 36305 en 36307
Art. nr. 36340
Allereerst hartelijk bedankt voor de aanschaf van onze transformator.
De transformator is speciaal geschikt voor het gebruik in onze verlichte steen sets: 36302, 36305 en
36307.
De transformator is geschikt voor het in- of opbouwen aan meubels en is geschikt voor het gebruik
binnen- en buitenshuis (bescherming tegen regen). Bescherm het product tegen vorst.
Lees aandachtig de gebruikers- en installatiehandleiding door en bewaar deze zorgvuldig.
Wij zijn niet aansprakelijk voor materiële en/of lichamelijke schade die voortvloeit uit het niet opvolgen
van de instructies zoals omschreven in deze handleiding, het onjuist gebruik of het aanbrengen van
veranderingen aan het product.
Inhoud van de verpakking:

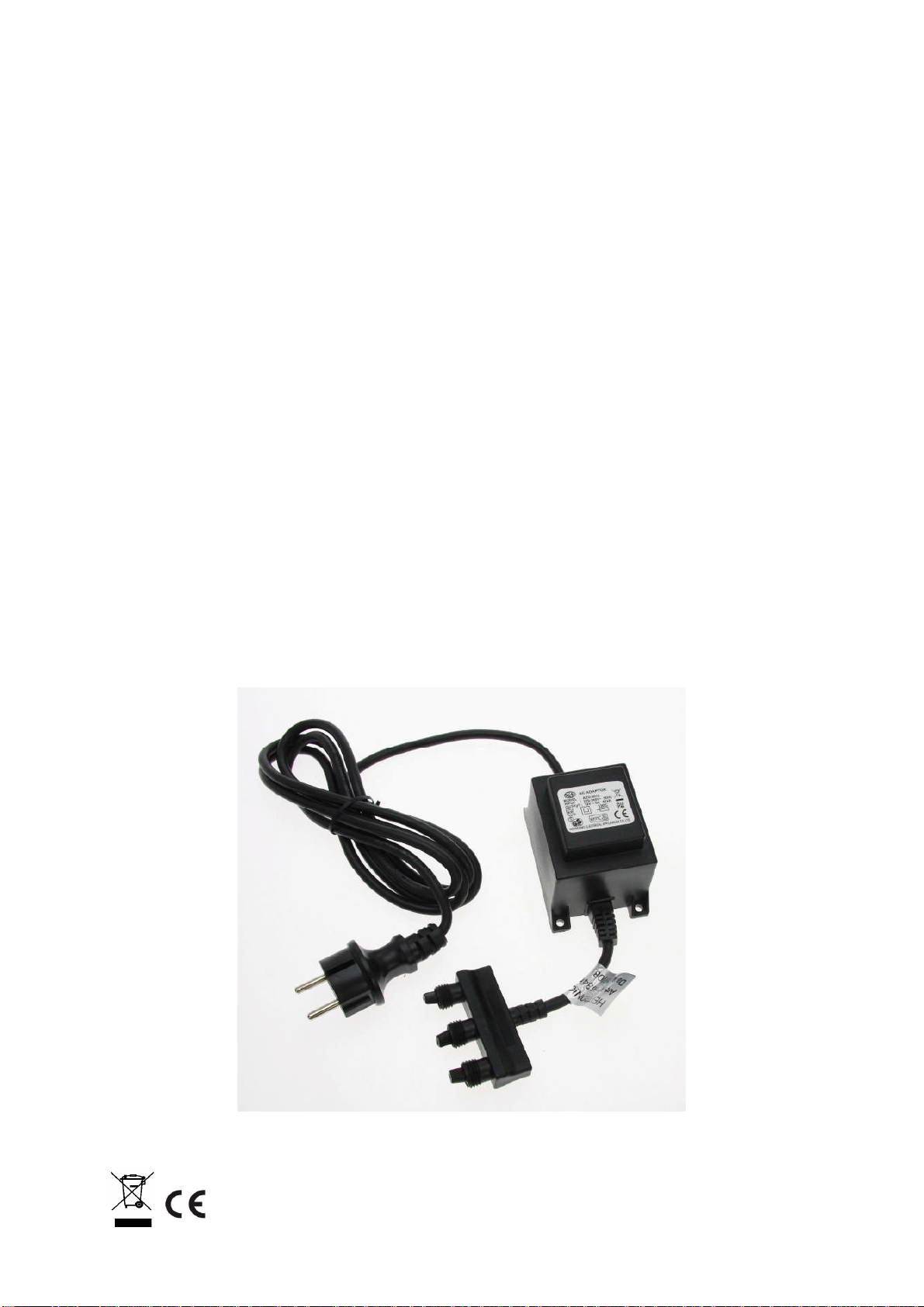

Vervanging Transformator
installatie- en gebruikershandleiding
Technische gegevens:
Artikel Aansluiting Secundair Toegekend
vermogen ta
tcIP-code Beschermings-
klasse
36340 230- 240 V
50 Hz 12 Veff. max. 5A, 60VA 60 W 0° - max. 45°C
130°C 44 II
Veiligheidsinstructies en waarschuwingen:
De transformator mag alleen zonder verpakking in gebruik worden genomen.
Haal de transformator voorzichtig uit de verpakking.
Controleer de transformator eerst op beschadigingen die tijdens het transporteren kunnen zijn
ontstaan. Bij beschadigingen aan de kabel of elektrische onderdelen mag de transformator
niet in gebruik worden genomen. Reparaties mogen uitsluitend worden uitgevoerd door een
elektromonteur.
Maak de behuizing van de transformator niet open.
Verpakkingsmateriaal buiten het bereik van kinderen en huisdieren houden.
Verstikkingsgevaar!
Indien de buitenste aansluitkabel van deze transformators beschadigd is, dient deze
vervangen te worden door een speciale kabel of een speciale module. Deze zijn verkrijgbaar
bij de fabrikant of een gespecialiseerde winkel.
De uitgangscircuits moeten geïnstalleerd en beveiligd worden in overeenstemming met de
nationale installatievoorschriften.
Onderhoud en verzorging:
Controleer eerst of de stroomtoevoer is onderbroken voordat u met het reinigen begint.
Gebruik voor het reinigen een droge of licht vochtige doek.
Gebruik geen chemicaliën of schuurmiddelen.
Verwijdering:
Afgedankte elektrische en elektronische apparaten moeten gescheiden van het huishoudelijk
afval naar een officieel inzamelpunt worden gebracht.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installatiehandleiding art. Nr. 36340 Pagina 2 van 2 Stand 03.2011
Installatie:
Dit product mag uitsluitend worden geïnstalleerd door een gekwalificeerde elektromonteur.
De aangegeven belastingen van de transformator mogen niet onder- of overschreden worden.
Vóór de installatie dienen de aansluitleidingen spanningsloos geschakeld te worden en
beveiligd te worden tegen onopzettelijk inschakelen. Hiervoor dient u de betreffende zekering
van de elektrische huisinstallatie uit te zetten.
Deze transformator beschikt over een interne beveiliging tegen normale stootspanningen en
ruisspanningen. Sluit de transformator niet aan op een net met hoge inductiestromen of
herhaalde grotere stootspanningen.
Een elektronische beschermingsschakeling schakelt de transformator bij kortsluiting of
overbelasting in het secundaire circuit of bij nullast uit. Na het verhelpen van de storing is de
transformator weer klaar voor gebruik.
De transformator is voorzien van een thermo-beveiliging. Bij oververhitting wordt de
transformator uitgeschakeld.
Monteer de transformator in de buurt van de lampen. Er dient een minimum afstand van 30
cm in acht te worden genomen. Door de zelfverwarming is een goede ventilatie van de
montageplaats noodzakelijk.
De uitgangsleidingen dienen gescheiden van elkaar en op een afstand naar de andere
leidingen gelegd te worden. De netsnoeren en de leidingen naar de lamp mogen elkaar niet
kruisen.
Beveilig de transformator tegen water en te grote hitte. Neem de omgevingstemperatuur en de
temperatuur van de behuizing van de transformator in acht (zie typeplaatje).
Transformators kunnen tijdens het gebruik een zoemen veroorzaken. Let op dat u
transformators niet op plaatsen monteert die tot een resonantielichaam worden en daardoor
een geluidsoverlast veroorzaken.
Bevestig de in- en uitgangsleidingen en let op dat de kabels vrij van trek- en drukkrachten zijn.
Het typeplaatje op de transformator mag niet worden verwijderd.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
