HELVIA EVOCA 30H User manual

30W Outdoor Horn Speaker for PA Systems
Altoparlante a Tromba da 30W per Sistemi PA
Manuale d’uso
en-ita
Please read this manual carefully and keep it for future reference
Leggete questo manuale e conservatelo per future consultazioni
User Manual
Set up your solutions

Dear value Customer,
First, thank you for purchasing a HELVIA® product. Our mission is to oer
solutions based on the most up-to-date technologies for all systems integration
needs in the private, commercial and corporate sectors.
We hope you are satised with this product and, if you wish to participate, we
would be very pleased to receive your feedback on the operation of this product
and possible improvements for the future. You can go to “CONTACT” section of
www.helviasystems.com and send an e-mail with your opinion; this would help us
make equipment that are closer to the real needs of our customers.
Finally, please read this user manual carefully before using the product; incorrect
use could cause damages to you and the product. Take care!
The HELVIA team
Gentile Cliente,
Prima di tutto, grazie per aver acquistato un prodotto HELVIA®. La nostra missio-
ne e di orire soluzioni basate sulle tecnologie più aggiornate a tutte le esigenze
di integrazione di sistemi nei settori privati, commerciali e corporate.
Speriamo che siate soddisfatti da questo prodotto e, qualora vogliate partecipare,
saremmo molto lieti di poter ricevere il vostro feedback sul funzionamento del
prodotto e su possibili miglioramenti da apportare in futuro. Potete andare sulla
sezione CONTATTACI del sito www.helviasystems.com inviare una e-mail con la
vostra opinione; questo ci aiuterebbe a realizzare apparecchiature sempre più
vicine alle reali esigenze dei Clienti.
Vi preghiamo, inne, di leggere attentamente questo manuale di istruzioni prima
di utilizzare il prodotto; un uso incorretto potrebbe causare danni a voi e al pro-
dotto stesso: pensateci!
Il team HELVIA
Set up your solutions

TABLE OF CONTENTS
1. IMPORTANT SAFETY INSTRUCTIONS......................................... 3
2. UNPACKING ...................................................................................... 3
3. PRODUCT OVERVIEW ..................................................................... 4
3.1. Features: ................................................................................................................................ 4
4. PRODUCT APPEARANCE................................................................ 5
5. INSTALLATION.................................................................................. 5
5.1. Speaker Connection............................................................................................................6
6. UNDER-POWERING VS OVER-POWERING................................ 6
7. Frequency Response Chart.............................................................7
8. Specications.....................................................................................7
9. WARRANTY AND SERVICE ............................................................ 8
10. WARNING.......................................................................................... 8
1. IMPORTANT SAFETY INSTRUCTIONS
yRead these instructions
yKeep these instructions
yHeed all warning
yFollow all instructions
Servicing
Do not implement any servicing other than those means described in the manual.
Refer all servicing to qualied service personnel only. Only use accessories/attach-
ments or parts recommended by the manufacturer.
2. UNPACKING
Thank you for purchasing your EVOCA 30H horn speaker. All units have been rig-
orously tested before leaving the factory. Carefully unpack the carton and check
the contents to ensure that all parts are present and in good conditions:
y1x EVOCA 30H horn speaker

EVOCA 30H 30W Outdoor Horn Speaker for PA Systems
4
yThis User manual
If anything damaged during transport, notify the shipper immediately and keep
packing material for inspection. Again, please save its carton and all packing
materials. If the unit must be returned to the manufacturer, it is important that
the unit is returned in the original manufacturer’s packing. Please do not take any
action without rst contacting us.
Our products are subject to a continuous process of further development. There-
fore modications to the technical features remain subject to change without
further notice.
3. PRODUCT OVERVIEW
HELVIA EVOCA 30H is a compact, lightweight and waterproof horn speaker, de-
signed to provide high eciency and high sound intelligibility with low distortion.
The built-in line transformer allows the horn to be connected to 70V and 100V
constant voltage or low-impedance lines, and select the power through the rotary
dial on the rear cover.
The horn can be easily mounted to any wall or ceiling by using the stainless-steel
mounting bracket.
Thanks to the weatherproof treated plastic housing, the EVOCA 30H has an IP66
Ingress Protection standard, which make it suitable for outdoor installations.
3.1. Features:
yIP66 Protection Type
yBuilt-in 30W/15W/7.5W/3.75W Multi-Tap Transformer
yAdjustable Power Taps with 100V / 70V / 8Ω Modes
y105dB SPL
yHigh Quality Plastic Housing

EVOCA 30H
30W Outdoor Horn Speaker for PA Systems
5
4. PRODUCT APPEARANCE
303mm (11.93”)
123mm (4.84”)
Ø7,5
mm
240mm (9.45”)
122,5mm
(4.82”)
30mm
(1.18”)
5. INSTALLATION
Read these instructions carefully before installing and using the product.
When the speaker is installed on ceilings or walls, check that the structure is reli-
able and the speaker is rmly attached.
Do not use nails, adhesives or other unauthorized devices. Long-term use and
vibrations may cause it to fall easily.
Do not listen to sound at a very high level when you are changing the input
source (for example, from FM Tuner to CD player). Please be sure the power am-
plier is turned o or master volume is at lower level.
The installer is responsible of installation. Please pay attention to
install speakers according to local safety regulations.

EVOCA 30H 30W Outdoor Horn Speaker for PA Systems
6
5.1 . Speaker Connection
EVOCA 30H horn speaker is equipped with a built-in line transformer with 5 pow-
er taps, to better adapt each speaker to the type of line (constant voltage @ 70V,
100V and low-impedance @ 8Ω), the power of the amplier, and the number of
speakers in the system.
When connect the horn to the line, pay attention to wire colors (red = positive;
black = ground) and then adjust rotary selector on speaker back. Please refer to
the following table.
Position Power Impedance
70V 100V
1 15W 30W 333Ω
27.5W 15W 666Ω
33.75W 7.5W 1.3kΩ
41.88W 3.75W 2.6Ω
5OFF OFF OFF
630W 8Ω
6. UNDER-POWERING VS OVER-POWERING
Most speaker damages are caused by ampliers with too little power (wattage).
Overdriven ampliers clip output waveforms and send distortion to the speakers.
Clipping is usually audible; it may vary from a harsh sound to a fuzzy or unclear
sound.
If you hear this condition at loud volume levels, turn down the amplier volume
until the distortion is no longer present. Damages caused by operating the speak-
ers at distorted volume levels are no covered by warranty.
NOTE: Total number of speakers multiplied by tap value cannot
exceed the output power (in watts) of the 100V or 70V amplifier. If,
for instance, you’re going to install 5pcs of EVOCA 30H speaker horn
with 30W power (position 1) on a 100V line, you need an amplifier
with at least 5x30=150W RMS power. A good rule of thumb is to use
an amplifier with 20% greater power; in this case, an amplifier with
180W or more.

EVOCA 30H
30W Outdoor Horn Speaker for PA Systems
7

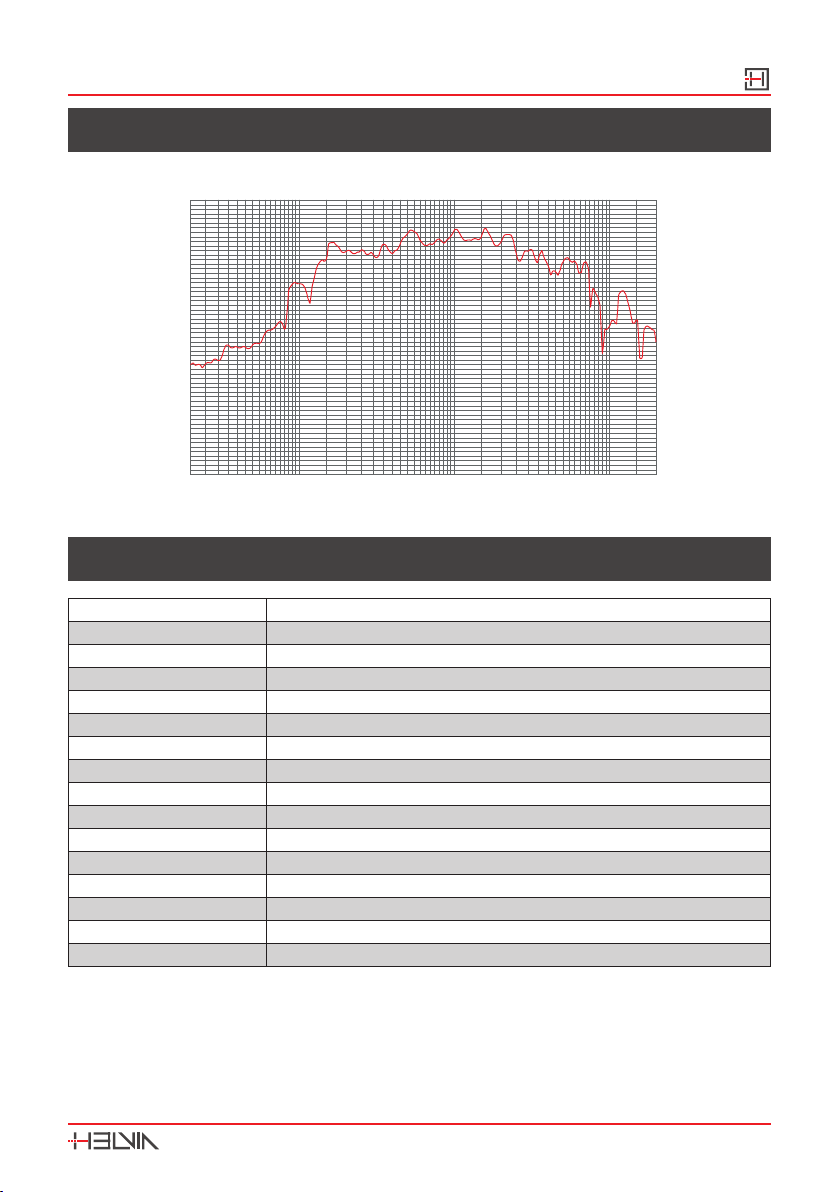

7. FREQUENCY RESPONSE CHART
NOTE: Frequency chart below shows dB SPL (1W @ 1m).
100 250 500 1k 2k 5k 10k
20k
Frequency (Hz)
20
30
40
50
60
70
80
90
100
110
120
dB SPL
EVOCA 30H Frequency Response
Risposta in Frequenza
(dB SPL, 1W @ 1m)
8. SPECIFICATIONS
Rated Power @ 100V 30W / 15W / 7.5W / 3.75W
Rated Power @ 70V 15W / 7.5W / 3.75W / 1.9W
Impedance 8Ω / 333Ω / 666Ω / 1.3KΩ / 2.6KΩ
Sensitivity 105 dB (1W/1m)
Frequency Range 400Hz ~ 10KHz
Protection Level IP66
Color White
Horn Plastic
Diaphragm Phenolic
Magnet Ferric
Mounting bracket Stainless Steel
Mounting holes 3x Ø7.5mm (0.03 inch) holes with 30mm (1.2 inch) space
Horn Size Ø240 x 303mm (Ø9.45 x 11.93 inch)
Net weight 2,3 kg – 5.07 lbs.
Packing Size 250 x 250 x 325 mm (98.42 x 98.42 x 127.95 inch)
Gross Weight 2,6 kg – 7.73 lbs.
Our products are subject to change. Modications to technical features remain subject to change without notice

EVOCA 30H 30W Outdoor Horn Speaker for PA Systems
8
9. WARRANTY AND SERVICE
All HELVIA® products are covered by warranty according to European regulations (2 years
in the case of purchase by private person - B2C; 1 year in the case of purchase by company
- B2B). The warranty is valid from the date of purchase by the end user (private individual
or company), indicated in the purchase document (receipt in the case of private person;
invoice in the case of company). The following cases / components are not covered by the
above warranty:
yAll accessories supplied with the product;
yImproper use;
yFailure due to wear and tear;
yAny unauthorized modication of the product by the user or third parties.
HELVIA must meet the warranty obligations due to any non-compliant materials or manu-
facturing defects, by remedying free of charge at HELVIA’s discretion by either repairing or
replacing specic parts or the entire equipment. Any defective parts removed by a product
in the event of a warranty claim become property of HELVIA.
During the warranty period, defective products can be returned to HELVIA retailer or
installer with proof of original purchase (receipt or invoice). To avoid damage during trans-
port, please use the original packaging, if available. For more information, visit the website:
www.helviasystems.com.
10. WARNING
READ CAREFULLY - only for EU and EEA (Norway, Iceland and Liechtenstein).
This symbol indicates that the product must not be disposed of with household waste,
according to the WEEE directive (2202/96/EC and subsequent amendments) and national
legislation.
The product must be delivered to a designated waste collection center (e.g. on an autho-
rized one-for-one basis when you buy a new similar product, or to an authorized collection
site for recycling waste electrical and electronic equipment).
Improper handling of this type of waste can have a negative impact on the environment
and human health due to potentially dangerous substances that are generally associated
with electrical and electronic equipment. At the same time, your cooperation in the proper
disposal of this product will contribute to the eective use of natural resources.
For more information about where you can drop o your waste equipment for recycling,
please contact your local city oce, waste authority, approved WEEE scheme or your
household waste disposal service.

SOMMARIO
1. IMPORTANTI ISTRUZIONI DI SICUREZZA.................................. 9
2. CONTENUTO DELL’IMBALLO......................................................... 9
3. DESCRIZIONE DEL PRODOTTO....................................................10
3.1. Caratteristiche:....................................................................................................................10
4. ASPETTO DEL PRODOTTO ............................................................ 11
5. INSTALLAZIONE .............................................................................. 11
5.1. Connessione del Diusore..............................................................................................12
6. SCELTA DELL’AMPLIFICATORE......................................................12
7. Risposta in Frequenza....................................................................13
8. SpecicheTECNICHE .....................................................................13
9. GARANZIA E ASSISTENZA ............................................................14
10. AVVISO ..............................................................................................14
1. IMPORTANTI ISTRUZIONI DI SICUREZZA
yLeggete queste istruzioni
yConservate queste istruzioni
yRispettate tutte le avvertenze
ySeguite tutte le istruzioni
Manutenzione
Non eettuate qualsiasi altro intervento al di fuori di quelli descritti nel manuale.
Per eventuale assistenza rivolgetevi solo a personale qualicato. Utilizzate solo
accessori / componenti suggeriti dal produttore.
2. CONTENUTO DELL’IMBALLO
Grazie per aver acquistato l’altoparlante a tromba EVOCA 30H. Tutte le unità sono
state rigorosamente testate prima di lasciare la fabbrica. Disimballare con cura la
confezione e controllare il contenuto per assicurarsi che tutte le parti siano pre-
senti e in buone condizioni:

EVOCA 30H Altoparlante a Tromba da 30W per Sistemi PA
10
y1x Altoparlante a Tromba Evoca 30H
yQuesto manuale di istruzioni
In caso di danni durante il trasporto, informare immediatamente lo spedizioniere
e conservare il materiale di imballaggio per l’ispezione. Ancora una volta, si prega
di conservare la confezione e tutti i materiali di imballaggio. Se l’unità deve essere
restituita al produttore, è importante che questa venga restituita nella confezione
originale del produttore. Si prega di non intraprendere alcuna azione senza prima
averci contattato.
I nostri prodotti sono soggetti a un processo continuo di sviluppo. Pertanto, le
modiche alle caratteristiche tecniche rimangono soggette a modiche senza
preavviso.
3. DESCRIZIONE DEL PRODOTTO
HELVIA EVOCA 30H è un altoparlante a tromba compatto, leggero e impermeabi-
le, progettato per fornire elevate ecienza e intelligibilità del parlato e di conte-
nuti musicali con bassa distorsione. Il trasformatore di linea incorporato consente
di collegare la tromba a linee a tensione costante da 70V e 100V o a bassa impe-
denza, e selezionare la potenza attraverso il selettore sul coperchio posteriore.
La EVOCA 30H può essere facilmente montato su qualsiasi muro o sotto utiliz-
zando la staa di montaggio in acciaio inox.
Grazie all’alloggiamento in plastica trattata resistente alle intemperie, l’EVOCA
30H ore uno standard di protezione IP66, che lo rende adatto per installazioni
all’aperto.
3.1. Caratteristiche:
yGrado di protezione IP66
yTrasformatore Multi-Tap da incasso 30W / 15W / 7.5W / 3.75W
yFunzionamento su Linee a 100V / 70V / 8Ω con Potenza Regolabile
y105 dB di SPL
yStruttura in plastica di alta qualità

EVOCA 30H
Altoparlante a Tromba da 30W per Sistemi PA
11
4. ASPETTO DEL PRODOTTO
303mm (11.93”)
123mm (4.84”)
Ø7,5
mm
240mm (9.45”)
122,5mm
(4.82”)
30mm
(1.18”)
5. INSTALLAZIONE
Leggere attentamente queste istruzioni prima di installare e utilizzare il prodotto.
Quando l’altoparlante è installato su un sotto o un muro, vericare che la strut-
tura sia adabile e che l’altoparlante sia saldamente ssato.
Non utilizzare chiodi, adesivi o altri dispositivi non autorizzati. L’uso a lungo termi-
ne e le vibrazioni possono far cadere il diusore facilmente.
Non ascoltare l’audio a un livello molto alto quando si cambia la sorgente di
ingresso (ad esempio, dal sintonizzatore FM al lettore CD). Assicurarsi che l’ampli-
catore di potenza sia spento o che il volume principale sia al livello più basso.
L’installatore è responsabile dell’impianto. Prestare attenzione all’in-
stallazione degli altoparlanti secondo le norme di sicurezza locali.

EVOCA 30H Altoparlante a Tromba da 30W per Sistemi PA
12
5.1 . Connessione del Diffusore
L’EVOCA 30H è dotato di un trasformatore di linea incorporato con 5 livelli di po-
tenza, per adattare meglio ciascun altoparlante al tipo di linea (tensione costante
@ 70V e 100V o a bassa impedenza @ 8Ω), alla potenza dell’amplicatore e al
numero di altoparlanti sulla linea.
Quando si collega l’altoparlante alla linea, prestare attenzione ai colori dei li
(rosso = positivo; nero = massa) e regolate il selettore di potenza sul coperchio
posteriore della tromba. Fare riferimento alla tabella seguente.
Posizione Potenza Impedenza
70V 100V
1 15W 30W 333Ω
27.5W 15W 666Ω
33.75W 7.5W 1.3kΩ
41.88W 3.75W 2.6kΩ
5 OFF OFF OFF
6 30W 8Ω
6. SCELTA DELL’AMPLIFICATORE
La maggior parte dei danni ai diusori è causata da amplicatori con una poten-
za (wattaggio) troppo bassa. Gli amplicatori sottodimensionati schiacciano (o
meglio “squadrano”) le forme d’onda in uscita e inviano segnali distorti ai diusori.
Generalmente questo fenomeno è udibile sotto forma di distorsione; e l’eetto
può variare da un suono aspro a un suono indistinto o poco chiaro.
Se si riconosce questa condizione ad alti livelli di volume, abbassare il volume
dell’amplicatore no a quando la distorsione non è più presente. I danni causati
dal funzionamento degli altoparlanti a livelli di volume distorti non sono coperti
da garanzia.
NOTA: il numero totale di altoparlanti moltiplicato per il valore di
potenza di ciascun diffusore non può superare la potenza di uscita
(in watt) dell’amplificatore. Se, ad esempio, si usano 5 trombe a una
potenza di 30W ciascuna su una linea a 100V, è necessario un ampli-
ficatore con almeno 5x30 = 150W. Una buona regola è quella di usare
un amplificatore con una potenza maggiore del 20%; in questo caso
sarà almeno 180W.

EVOCA 30H
Altoparlante a Tromba da 30W per Sistemi PA
13
7. RISPOSTA IN FREQUENZA
NOTA: Tutti i graci di seguito esprimono dB SPL (1W @ 1m).
100 250 500 1k 2k 5k 10k
20k
Frequency (Hz)
20
30
40
50
60
70
80
90
100
110
120
dB SPL
EVOCA 30H Frequency Response
Risposta in Frequenza
(dB SPL, 1W @ 1m)
8. SPECIFICHE TECNICHE
Potenza Nominale @ 100V 30W / 15W / 7,5W / 3.75W
Potenza Nominale @ 70V 15W / 7,5W / 3.75W / 1.9W
Impedenza 8Ω / 333Ω / 666Ω / 1.3KΩ / 2.6KΩ
Sensibilità 105 dB (1W @ 1m)
Risposta in frequenza 400Hz ~ 10kHz
Livello di protezione IP66
Colore bianco
Materiale Tromba Plastica
Diaframma Fenolico
Magnete Ferrite
Staa di montaggio Acciaio Inox
Fori di montaggio fori 3x Ø7.5mm (0,03 pollici) con spazio da 30 mm (1,2 pollici)
Dimensioni Tromba Ø240 x 303mm (Ø9.45 x 11,93 pollici)
Peso netto 2,3 kg - 5,07 libbre
Dimensione imballaggio 250 x 250 x 325 mm (98,42 x 98.42 x 127,95 pollici)
Peso lordo 2,6 kg - 7,73 libbre
I nostri prodotti sono soggetti a continui miglioramenti. Modiche alle caratteristiche possono essere apportate
senza preavviso.

EVOCA 30H Altoparlante a Tromba da 30W per Sistemi PA
14
9. GARANZIA E ASSISTENZA
Tutti i prodotti HELVIA®sono coperti da garanzia secondo le normative europee (2 anni
in caso di vendita nale a privato - B2C; 1 anno in caso di vendita nale ad azienda - B2B).
Questa garanzia è valida dalla data di acquisto da parte dell’utilizzatore nale (privato o
azienda che sia), indicata nel documento di acquisto (scontrino in caso di privato; fattura in
caso di azienda). I seguenti casi / componenti non sono coperti dalla garanzia di cui sopra:
yTutti gli accessori forniti con il prodotto;
yUso improprio;
yGuasto dovuto all’usura;
yOgni modica non autorizzata del prodotto eettuata dall’utente o da terzi.
HELVIA deve soddisfare gli obblighi di garanzia dovuti a eventuali materiali non conformi
o difetti di fabbricazione, rimediando gratuitamente e a discrezione di HELVIA, con la ri-
parazione o sostituzione di singole parti o dell’intero apparecchio. Eventuali parti difettose
rimosse da un prodotto in caso di intervento di garanzia diventano di proprietà di HELVIA.
Durante il periodo di garanzia, i prodotti difettosi possono essere restituiti al rivenditore o
all’installatore HELVIA con prova di acquisto originale (scontrino o fattura). Per evitare dan-
ni durante il trasporto, si prega di utilizzare l’imballo originale, se disponibile. Per ulteriori
informazioni visitate il sito: www.helviasystems.com
10. AVVISO
LEGGETE ATTENTAMENTE - solo per UE e EEA (Norvegia, Islanda e Liechtenstein).
Questo simbolo indica che il prodotto non deve essere smaltito con i riuti domestici, in
base alla direttiva RAEE (2202/96/CE e successive modicazioni) e legislazione nazionale.
Il prodotto deve essere consegnato a un centro di raccolta dierenziata o, in caso di ritiro
dell’usato quando si acquista un nuovo prodotto simile, ad un rivenditore autorizzato per il
riciclaggio di apparecchiature elettriche ed elettroniche (RAEE).
Un uso improprio di questo tipo di riuti può avere un impatto negativo sull’ambiente e
sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente
associate alle apparecchiature elettriche ed elettroniche. Allo stesso tempo, la vostra colla-
borazione per il corretto smaltimento di questo prodotto contribuirà a un utilizzo ecace
delle risorse naturali.
Per ulteriori informazioni sui punti di raccolta delle apparecchiature da rottamare, con-
tattate il comune, l’autorità di gestione dei riuti, strutture coinvolte nel sistema RAEE o il
servizio di smaltimento dei riuti domestici.

EVOCA 30H
Altoparlante a Tromba da 30W per Sistemi PA
15

www.helviasystems.com
Ver 1.0 - Mar 2022
This product is imported in the European Union by
Questo prodotto è importato nell’Unione Europea da
FRENEXPORT SPA – Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italy
HELVIA®is a registered trademark of FRENEXPORT SPA - Italy
HELVIA®è un marchio di fabbrica registrato di FRENEXPORT SPA - Italia
Set up your solutions
