HELVIA HGNS-30 STONE User manual

HGNS-30 STONE
15W Outdoor Garden Speaker
Manuale d’uso
en-ita
Please read this manual carefully and keep it for future reference
Leggete questo manuale e conservatelo per future consultazioni
User Manual

Gentile Cliente,
Prima di tutto, grazie per aver acquistato un prodotto HELVIA®. La nostra missio-
ne e di orire soluzioni basate sulle tecnologie più aggiornate a tutte le esigenze
di integrazione di sistemi nei settori privati, commerciali e corporate.
Speriamo che siate soddisfatti da questo prodotto e, qualora vogliate partecipare,
saremmo molto lieti di poter ricevere il vostro feedback sul funzionamento del
prodotto e su possibili miglioramenti da apportare in futuro. Potete andare sulla
sezione CONTATTACI del sito www.frenexport.com e inviare una e-mail con la vo-
stra opinione; questo ci aiuterebbe a realizzare apparecchiature sempre più vicine
alle reali esigenze dei Clienti.
Vi preghiamo, inne, di leggere attentamente questo manuale di istruzioni prima
di utilizzare il prodotto; un uso incorretto potrebbe causare danni a voi e al pro-
dotto stesso: pensateci!
Il team HELVIA
Dear value Customer,
First, thank you for purchasing a HELVIA® product. Our mission is to oer
solutions based on the most up-to-date technologies for all systems integration
needs in the private, commercial and corporate sectors.
We hope you are satised with this product and, if you wish to participate, we
would be very pleased to receive your feedback on the operation of this product
and possible improvements for the future. You can go to “CONTACT” section of
www.frenexport.com and send an e-mail with your opinion; this would help us
make equipment that are closer to the real needs of our customers.
Finally, please read this user manual carefully before using the product; incorrect
use could cause damages to you and the product. Take care!
The HELVIA team

TABLE OF CONTENTS
1. IMPORTANT SAFETY INSTRUCTIONS ......................................... 4
1. UNPACKING ...................................................................................... 4
2. FEATURES........................................................................................... 5
2. INSTALLATION.................................................................................. 5
3. SPECIFICATIONS............................................................................... 6
5. WARRANTY AND SERVICE .............................................................7
6. WARNING...........................................................................................7

HGNS-30 STONE 15W Outdoor Garden Speaker
4
1. IMPORTANT SAFETY INSTRUCTIONS
yRead these instructions
yKeep these instructions
yHeed all warning
yFollow all instructions
Water and Moisture
The apparatus should be protected from moisture and rain and can not be used
near water; for example near a bathtub, a kitchen sink, a swimming pool, etc.
Heat
The apparatus should be located away from heat sources such as radiators, stoves
or other appliances that produce heat.
Ventilation
Do not block areas of ventilation opening. Failure to do could result in re. Always
install according to the manufacturer’s instructions.
Object and Liquid Entry
Objects do not fall into and liquids are not spilled into the inside of the apparatus
for safety.
Cleaning
Clean only with a dry cloth. Do not use any solvents such as benzene or alcohol.
Servicing
Do not implement any servicing other than those means described in the manual.
Refer all servicing to qualied service personnel only. Only use accessories/attach-
ments or parts recommended by the manufacturer.
2. UNPACKING
Thank you for purchasing your HGNS-30 STONE Speaker. All units have been
rigorously tested before leaving the factory, This product is widely used in, parks,
villas, gardens, theme parks and other places: it is the ideal choice for outdoor
public broadcasting. In order to facilitate your installation, commissioning and use
of this product, please read this manual before installation.
Carefully unpack the carton and check the contents to ensure that all parts are
present and in good conditions:

HGNS-30 STONE
15W Outdoor Garden Speaker
5
y1 x HGNS-30 STONE Speaker
yThis User manual
If anything damaged during transport, notify the shipper immediately and keep
packing material for inspection. Again, please save its carton and all packing
materials. If the unit must be returned to the manufacturer, it is important that
the unit is returned in the original manufacturer’s packing. Please do not take any
action without rst contacting us.
Our products are subject to a continuous process of further development. There-
fore modications to the technical features remain subject to change without
further notice.
3. FEATURES

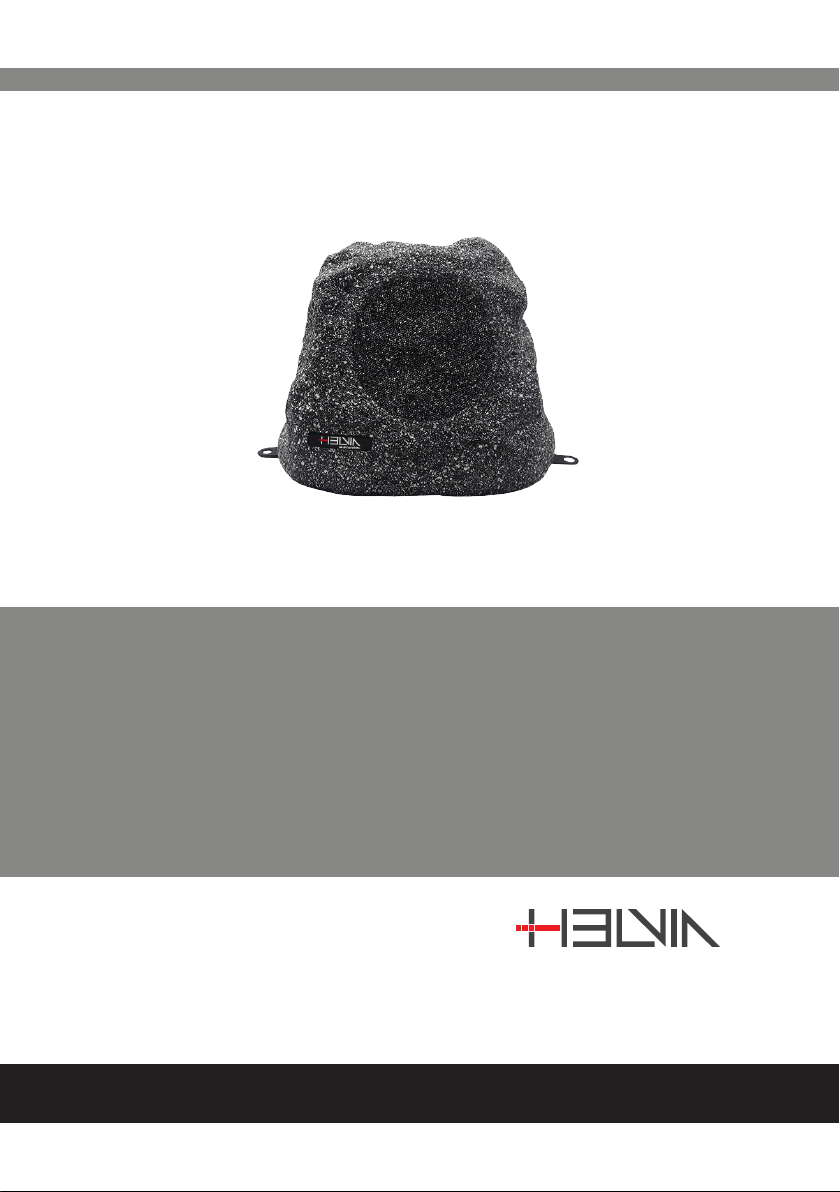

HGNS-30 STONE is a rock-shaped speaker designed for outdoor installations such
as parks, gardens, outdoor swimming pools, etc. The housing is weatherproof
(IP66) and made of organic resin; the coaxial 5 “+ 1” PP transducer is designed to
withstand rain, sun, humidity, and at the same time provide high quality sound.
The nominal power is 15W (30W peak), powerful enough to satisfy many outdoor
applications. The built-in 70V/100V line transformer reduces signal loss over long
distances, and allows easy parallel connection of multiple speakers.
yRock-Shaped Look for Garden Installation
yHeavy Damage-Proof, Organic Resin Housing
yIP66 Waterproof Level
yCoaxial Design with 5.5” Woofer and 1” Tweeter
yRated Power: 8W-15W (70V); 15W (100V)
yBuilt-in Transformer
4. INSTALLATION
280mm
2-Ø8mm
298mm
225mm
1. Setup a foundation like a platform with concrete and set 2 screws (8mm)
stretching out 3cm in it as shown above after concrete rigidity continue.
2. Connect audio line wires to speaker terminals according to the table below.

HGNS-30 STONE 15W Outdoor Garden Speaker
6
70V 100V
Black - Blue 8W 15W
Black - White 15W -
3. Fix the speaker system on screws of the foundation;
4. Finally, examine whether it is steady.
5. SPECIFICATIONS
DISTORTION
(THD< 1.5% 1W @ 1m, 200Hz-10kHz)
FREQ. RESPONSE
(dB SPL, 1W @ 1m)
20020 5030 100
1.000
500 1K 2K 3K 10K5K
0.010
0.032
0.100
0.316
3.162
10.000
300 Hz
Distortion/%
50050
80
70
100 300200
90
100
1K 2K 3K 5K 20K10K
Transducer 5” + 1” Coaxial
Rated Power 15W
Max Power 30W
Line Voltage 70/100V
Sensitivity 86 ±2dB (1W @ 1m)
Max SPL 99 ±2dB
Freq. Response 150Hz-20kHz
Unit Size (W×D×H) 225×225×270mm
Unit Weight 3.6 kg
Packing Size (W×D×H) 330x280x290 mm
Packing Weight 4,2 kg
Our products are subject to change. Modications to technical features remain subject to change without notice

HGNS-30 STONE
15W Outdoor Garden Speaker
7
6. WARRANTY AND SERVICE
All HELVIA® products are covered by warranty according to European regulations (2 years
in the case of purchase by private person - B2C; 1 year in the case of purchase by company
- B2B). The warranty is valid from the date of purchase by the end user (private individual
or company), indicated in the purchase document (receipt in the case of private person;
invoice in the case of company). The following cases / components are not covered by the
above warranty:
yAll accessories supplied with the product;
yImproper use;
yFailure due to wear and tear;
yAny unauthorized modication of the product by the user or third parties.
HELVIA must meet the warranty obligations due to any non-compliant materials or manu-
facturing defects, by remedying free of charge at HELVIA’s discretion by either repairing or
replacing specic parts or the entire equipment. Any defective parts removed by a product
in the event of a warranty claim become property of HELVIA.
During the warranty period, defective products can be returned to HELVIA retailer or
installer with proof of original purchase (receipt or invoice). To avoid damage during trans-
port, please use the original packaging, if available. For more information, visit the website:
www.frenexport.com.
7. WARNING
READ CAREFULLY - only for EU and EEA (Norway, Iceland and Liechtenstein).
This symbol indicates that the product must not be disposed of with household waste,
according to the WEEE directive (2202/96/EC and subsequent amendments) and national
legislation.
The product must be delivered to a designated waste collection center (e.g. on an autho-
rized one-for-one basis when you buy a new similar product, or to an authorized collection
site for recycling waste electrical and electronic equipment).
Improper handling of this type of waste can have a negative impact on the environment
and human health due to potentially dangerous substances that are generally associated
with electrical and electronic equipment. At the same time, your cooperation in the proper
disposal of this product will contribute to the eective use of natural resources.
For more information about where you can drop o your waste equipment for recycling,
please contact your local city oce, waste authority, approved WEEE scheme or your
household waste disposal service.

SOMMARIO
1. IMPORTANTI ISTRUZIONI DI SICUREZZA.................................. 8
2. CONTENUTO DELL’IMBALLO......................................................... 9
3. CARATTERISTICHE ........................................................................... 9
4. INSTALLAZIONE ..............................................................................10
5. SPECIFICHE TECNICHE...................................................................10
6. GARANZIA E ASSISTENZA ............................................................ 11
7. AVVISO .............................................................................................. 11
1. IMPORTANTI ISTRUZIONI DI SICUREZZA
yLeggete queste istruzioni
yConservate queste istruzioni
yRispettate tutte le avvertenze
ySeguite tutte le istruzioni
Acqua / Umidità
L’apparecchio deve essere protetto dall’umidità e dalla pioggia, non può essere
usato in prossimità di acqua; ad esempio nei pressi di una vasca da bagno, di un
lavandino, di una piscina, etc.
Calore
L’apparecchio deve essere posto lontano da fonti di calore come radiatori, stufe o
altri apparecchi che producono calore.
Ventilazione
Non ostruite le prese d’aria per la ventilazione: ciò potrebbe provocare incendi.
Installate sempre l’unità secondo le istruzioni del produttore.
Introduzione di Oggetti e Liquidi
Non introdurre oggetti o versare liquidi all’interno dell’apparato per ragioni di
sicurezza.
Pulizia
Pulite solo con un panno asciutto. Non utilizzate solventi come benzolo o alcol.

HGNS-30 STONE
Diffusore per Giardini da 15W
9
2. CONTENUTO DELL’IMBALLO
Grazie per aver acquistato il diusore da giardino HGNS-30 STONE. Questo
prodotto è ampiamente utilizzato in parchi, abitazioni con aree verdi, giardini,
parchi tematici ed altro: è la scelta ideale per lodiusione da esterno. Per facili-
tare l’installazione, la messa in servizio e l’uso di questo prodotto, leggere questo
manuale prima dell’installazione.
Disimballare con cura la confezione e controllare il contenuto per assicurarsi che
tutte le parti siano presenti e in buone condizioni:
y1 Diusore HGNS-30 STONE
yQuesto manuale di istruzioni
In caso di danni durante il trasporto, informare immediatamente lo spedizioniere
e conservare il materiale di imballaggio per l’ispezione. Ancora una volta, si prega
di conservare la confezione e tutti i materiali di imballaggio. Se l’unità deve essere
restituita al produttore, è importante che questa venga restituita nella confezione
originale del produttore. Si prega di non intraprendere alcuna azione senza prima
averci contattato.
I nostri prodotti sono soggetti a un processo continuo di sviluppo. Pertanto, le
modiche alle caratteristiche tecniche rimangono soggette a modiche senza
preavviso.
3. CARATTERISTICHE
HGNS-30 STONE è un diusore a forma di roccia pensato per installazioni
all’aperto come parchi, giardini, piscine, ecc. La struttura del diusore è in resina
organica resistente alle intemperie (IP66); il trasduttore coassiale da 5” + 1” in PP
è progettato per resistere a pioggia, sole, umidità e, allo stesso tempo, fornire un
suono di qualità elevata. La potenza nominale è 15W (30W di picco), quindi su-
ciente a soddisfare un quantità notevole di applicazioni all’aperto. La presenza del
trasformatore di linea a 70V e 100V riduce le perdite di linea su lunghe distanze e
consente un facile collegamento in parallelo di più altoparlanti.
yLook a forma di roccia per installazioni da giardino
yStruttura in Resina Organica, Resistente alle Intemperie
yLivello di Protezione IP66
yTrasduttore Coassiale con woofer da 5,5” e tweeter da 1”
yPotenza nominale: 8W-15W (70V); 15W (100V)
yTrasformatore di Linea Interno

HGNS-30 STONE Diffusore per Giardini da 15W
10
4. INSTALLAZIONE
280mm
2-Ø8mm
298mm
225mm
1. Installa su un massetto asciutto di cemento e inserisci 2 viti (8 mm) che si
estendono per 3 cm come mostrato sopra.
2. Collegare i cavi della linea audio ai terminali degli altoparlanti secondo la
tabella seguente.
70V 100V
Nero - Blu 8W 15W
Nero - Bianco 15W -
3. Fissare il sistema di altoparlanti sulle viti del massetto
4. Inne, esaminare se è stabile.
5. SPECIFICHE TECNICHE
DISTORSIONE
(THD< 1.5% 1W @ 1m, 200Hz-10kHz)
RISPOSTA IN FREQUENZA
(dB SPL, 1W @ 1m)
20020 5030 100
1.000
500 1K 2K 3K 10K5K
0.010
0.032
0.100
0.316
3.162
10.000
300 Hz
Distortion/%
50050
80
70
100 300200
90
100
1K 2K 3K 5K 20K10K
Trasduttore 5” + 1” (Coassiale)
Potenza nominale 15W
Potenza Massima 30W
Tensione di linea 70/100V
Sensibilità 86 ±2dB (1W @ 1m)
Max SPL 99 ±2dB
Risposta in Frequenza 150Hz-20kHz
Dimensioni (L×P×A) 225×225×270mm
Peso 3.6 kg
Dimensioni Imballo (L×P×A) 330x280x290 mm
Peso Imballo 4,2 kg
I nostri prodotti sono soggetti a continui miglioramenti. Modiche alle caratteristiche possono essere apportate
senza preavviso

HGNS-30 STONE
Diffusore per Giardini da 15W
11
6. GARANZIA E ASSISTENZA
Tutti i prodotti HELVIA® sono coperti da garanzia secondo le normative europee (2 anni
in caso di vendita nale a privato - B2C; 1 anno in caso di vendita nale ad azienda - B2B).
Questa garanzia è valida dalla data di acquisto da parte dell’utilizzatore nale (privato o
azienda che sia), indicata nel documento di acquisto (scontrino in caso di privato; fattura in
caso di azienda). I seguenti casi / componenti non sono coperti dalla garanzia di cui sopra:
yTutti gli accessori forniti con il prodotto;
yUso improprio;
yGuasto dovuto all’usura;
yOgni modica non autorizzata del prodotto eettuata dall’utente o da terzi.
HELVIA deve soddisfare gli obblighi di garanzia dovuti a eventuali materiali non conformi
o difetti di fabbricazione, rimediando gratuitamente e a discrezione di HELVIA, con la ri-
parazione o sostituzione di singole parti o dell’intero apparecchio. Eventuali parti difettose
rimosse da un prodotto in caso di intervento di garanzia diventano di proprietà di HELVIA.
Durante il periodo di garanzia, i prodotti difettosi possono essere restituiti al rivenditore o
all’installatore HELVIA con prova di acquisto originale (scontrino o fattura). Per evitare dan-
ni durante il trasporto, si prega di utilizzare l’imballo originale, se disponibile. Per ulteriori
informazioni visitate il sito: www.frenexport.com.
7. AVVISO
LEGGETE ATTENTAMENTE - solo per UE e EEA (Norvegia, Islanda e Liechtenstein).
Questo simbolo indica che il prodotto non deve essere smaltito con i riuti domestici, in
base alla direttiva RAEE (2202/96/CE e successive modicazioni) e legislazione nazionale.
Il prodotto deve essere consegnato a un centro di raccolta dierenziata o, in caso di ritiro
dell’usato quando si acquista un nuovo prodotto simile, ad un rivenditore autorizzato per il
riciclaggio di apparecchiature elettriche ed elettroniche (RAEE).
Un uso improprio di questo tipo di riuti può avere un impatto negativo sull’ambiente e
sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente
associate alle apparecchiature elettriche ed elettroniche. Allo stesso tempo, la vostra colla-
borazione per il corretto smaltimento di questo prodotto contribuirà a un utilizzo ecace
delle risorse naturali.
Per ulteriori informazioni sui punti di raccolta delle apparecchiature da rottamare, con-
tattate il comune, l’autorità di gestione dei riuti, strutture coinvolte nel sistema RAEE o il
servizio di smaltimento dei riuti domestici.

www.frenexport.com
Ver 1.0 - Nov. 2019
This product is imported in the European Union by
Questo prodotto è importato nell’Unione Europea da
FRENEXPORT SPA – Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italy
HELVIA® is a registered trademark of FRENEXPORT SPA - Italy
HELVIA® è un marchio di fabbrica registrato di FRENEXPORT SPA - Italia
