HIKOKI CR 12DA User manual

充电式往复锯
Cordless Reciprocating Saw
中 文
English
CR 12DA
保留备用
Keep for future reference
使用说明书
Handling instructions
00BookCR12DAChS.indb100BookCR12DAChS.indb1 2020/05/2610:38:322020/05/2610:38:32

2
中文
电动工具通用安全警告
警告！
阅读电动工具附带的所有安全警告、说明、插图和规格说明。
不遵照以下说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动
（无线）电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
目次
电动工具通用安全警告...............................2
充电式往复锯使用注意事项.....................5
锂离子电池使用注意事项..........................5
锂离子电池运输..............................................7
符号.......................................................................7
零件名称.............................................................8
规格.......................................................................9
标准附件.............................................................9
用途.......................................................................9
电池的拆卸／安装法.................................10
充电....................................................................10
作业之前..........................................................13
使用方法..........................................................15
操作上的注意事项......................................20
维护和检查.....................................................20
选择附件..........................................................22
00BookCR12DAChS.indb200BookCR12DAChS.indb2 2020/05/2610:38:332020/05/2610:38:33

3
中文
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器（ＲＣＤ）。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。
当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
h) 请勿因频繁使用工具的熟悉感而掉以轻心，忽视工具的安全性原则。
粗心的行为可能会导致瞬间发生严重伤害。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调整、更换附件或存放电动工具之前，必须从电源上拔掉插
头和／或取下电池盒（如果可拆卸）。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
00BookCR12DAChS.indb300BookCR12DAChS.indb3 2020/05/2610:38:332020/05/2610:38:33

4
中文
e) 维护电动工具和附件。检查运动件是否调整到位或卡住，检查零件破损
情况和影响电动工具运行的其他状况。
如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
h) 保持手柄和抓握表面干燥、清洁，远离油和油脂。
如果手柄和抓握表面湿滑，可能导致在发生意外情况时，无法安全操作
和控制工具。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b) 只使用配有特制电池盒的电动工具。
使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
电池端部短路会引起然烧或火灾。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，
用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
从电池中溅出的液体会发生腐蚀或燃烧。
e) 请勿使用损坏或改装的电池盒或工具。
损坏或改装的电池可能会引发突发状况，导致火灾、爆炸或受伤。
f) 请勿将电池盒或工具暴露在有火源或高温环境中。
如果暴露在有火源或130度以上高温的环境中，可能引起爆炸。
g) 请完全按照充电说明进行操作，不要在说明中规定的温度范围外的环境
中对电池盒或工具充电。
充电不当或在规定温度范围外的环境中充电可能会导致电池损坏，增加
发生火灾的风险。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
b) 请勿维修已损坏的电池盒。
需由制造商或经授权的服务供应商进行维修。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
00BookCR12DAChS.indb400BookCR12DAChS.indb4 2020/05/2610:38:332020/05/2610:38:33

5
中文
充电式往复锯使用注意事项
1. 务请在 0℃～ 40℃的温度下进行充电。温度低于 0℃将会导致充电过度，极
其危险。电池不能在高于 40℃的温度下充电。
最适合于充电的温度是 20 ～ 25℃。
2. 不要连续使用充电器。
一次充电完毕后，在15分钟内不要再次使用该充电器对电池充电。
3. 勿让杂质进入充电式电池连结口内。
4. 切勿拆卸充电式电池与充电器。
5. 切勿使充电式电池短路。使电池短路将会造成很大的电流和过热，从而烧坏
电池。
6. 请勿将电池丢入火中。
电池受热将会爆炸。
7. 在墙上、地板上或天花板上切割时，请检查埋入的电线等。
8. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的
电池乱丢。
9. 请勿使用耗竭了的电池，否则会损坏充电器。
10. 请勿将异物插入充电器的通风口。
若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受损。
11. 长时间连续使用本电钻，可能会导致机体过热，对马达及开关造成损害，因
此使用本机请勿连续超过15分钟。
12. 为保护您的听力请在工作时带上耳塞。
13. 切勿在工作中或刚刚结束工作时触摸锯条，因为在工作中锯条会变得很热，
触摸其将会造成严重的烫伤。
14. 作业期间请确保全程握紧电机机身握把及外壳。否则产生的反作用力可能会
导致不正确的或甚至危险的操作。
15. 在进行调整、更换附件或存放工具之前请取出电池或将开关置于锁定或关闭
位置。
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列1和3的情况，即使按下开关，马达也可能停止。
这并非故障，而是启动保护功能的结果。
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
3. 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。
00BookCR12DAChS.indb500BookCR12DAChS.indb5 2020/05/2610:38:332020/05/2610:38:33

6
中文
此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件（螺丝、钉子等）存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水），可能造
成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远
离易燃物品。必须避免将电池置于腐蚀性气体环境中。
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况时，
请勿使用并将该电池退还给供货商或厂商。
00BookCR12DAChS.indb600BookCR12DAChS.indb6 2020/05/2610:38:332020/05/2610:38:33

7
中文
警告！
如果有导电异物进入锂电池，可能发生短路，并有
发生火灾危险的可能。请在贮存电池时，遵守如下
事项。
○ 请不要在电池盒内放置导电物体，如钉子、钢丝、
铜丝或其他电线。
○ 或者将电池装在电动工具中，或者在牢固按入
电池盖并挡住通风孔后再存放，以防止短路（参照图 1）。
锂离子电池运输
警告！
告知运输公司，包装内包含一个锂离子电池，
告知该公司其功率输出并且要按照运输公司的
指引安排运输。
● 功率输出超过 100 Wh 的锂离子电池被视
作危险物品运输分类并且需要特别申请程
序。
● 对于境外运输，您必须遵守国际法以及输
入国的规章和条例。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅
读使用说明书
n0
空载转速
直流电
/min
每分钟的振动次数
V额定电压 警告
图 1
端子
电池盖
插销
电池
Wh
输出功率
2至3位数
图 2
00BookCR12DAChS.indb700BookCR12DAChS.indb7 2020/05/2610:38:332020/05/2610:38:33

8
中文

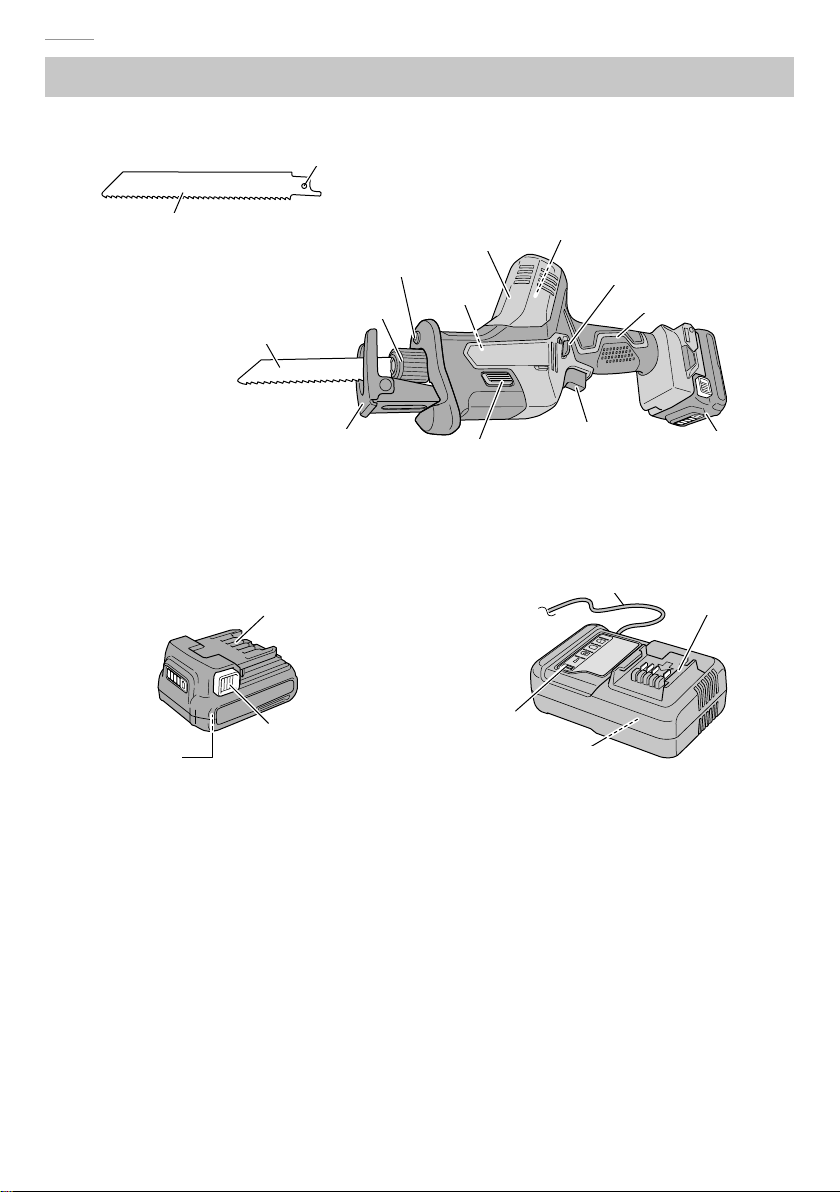

零件名称
1. 电动工具
电机
电池
底座
铭牌 把手
锁定按钮
LED 灯
刀刃
刀刃
搬钮开关
刀刃孔
刀刃座
基座锁定按钮
外壳
图 3
2. 电池 ( 选购件 ) 3. 电池充电器 ( 选购件 )
端子
<BSL1225M>
闩
铭牌 铭牌
线
导轨
指示灯
<UC12SL>
图 4 图 5
00BookCR12DAChS.indb800BookCR12DAChS.indb8 2020/05/2610:38:332020/05/2610:38:33

9
中文
规格
电动工具
型式 CR12DA
无负荷速度 0 － 3200 /min
行程 13 mm
能力
软钢管 : 外径 50 mm
聚氯乙烯管 : 外径 50 mm
木材 : 厚度 50 mm
软钢板 : 厚度 12 mm
电池 BSL1225M ： 锂离子 10.8 V － 12 V 最大
（2.5 Ah 3节）
重量 1.4 kg ( 安装 BSL1225M)
充电器（分开销售）
型式 UC12SL
充电电压 10.8 V － 12 V 最大
重量 0.35 kg
标准附件
CR12DA 的附件请参见以下列表。
CR12DA
(NN)
刀刃（107号） 1
刀刃（5号） 1
用途
○ 金属和不锈钢管的切锯。
○ 各种木材的切锯。
○ 软钢、铝和铜板的切锯。
○ 苯酚树脂、聚氯乙烯等合成树脂的切锯。
00BookCR12DAChS.indb900BookCR12DAChS.indb9 2020/05/2610:38:342020/05/2610:38:34

10
中文

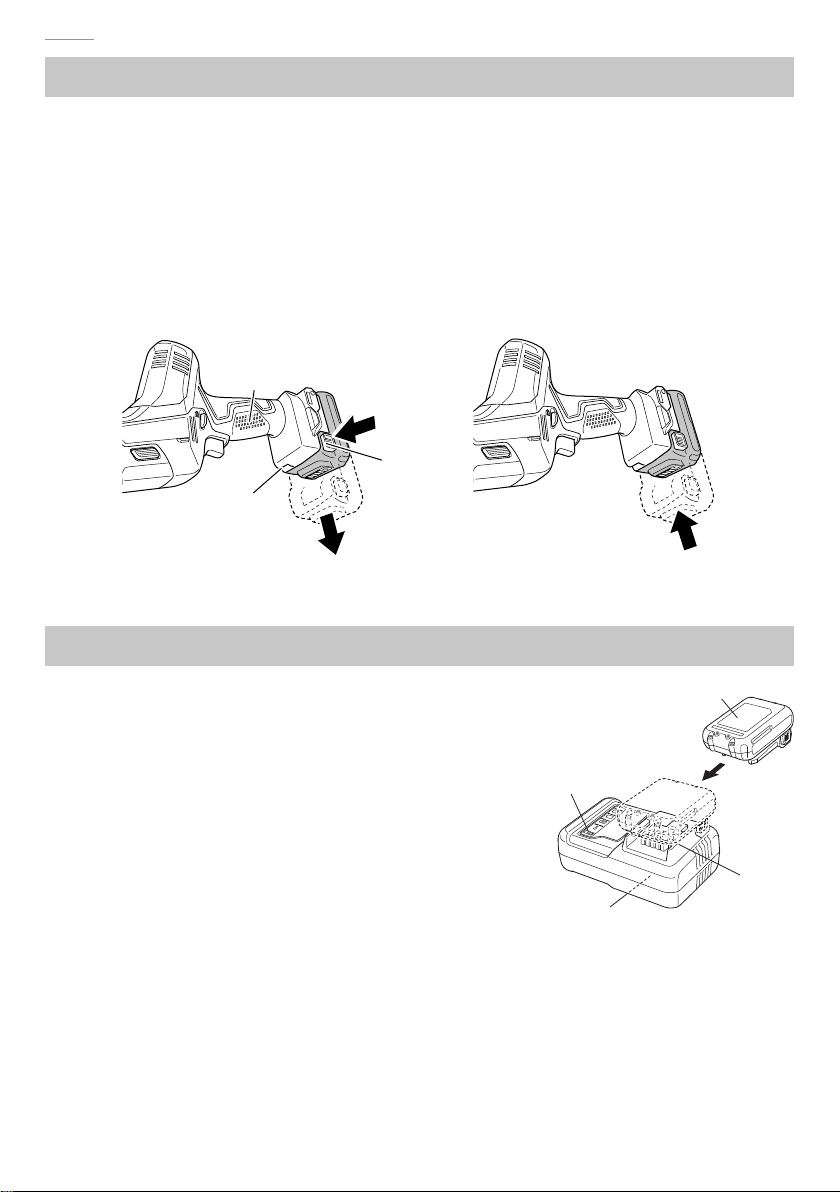

电池的拆卸／安装法
1. 电池的拆卸法
请先紧抓住把手，然后再推压电池插销以拆下电池（参照图 6）。
注意！
切勿使电池短路。
2. 电池的安装法
插入电池时请注意极性 （参照图 6）
图 6
把手
按
插入
拉出
电池
插销
充电
使用电动工具之前，按下述方法将电池进行充电。
1. 将充电器的电源线连接到插座。
将充电器插头连接到插座时，指示灯闪烁红色
（间隔为 1 秒）。
2. 将电池插入充电器。
如 图7所示，将电池紧紧地插入充电器。
3. 充电
将电池插入充电器后，充电器上的指示灯将持
续点亮呈红色。电池充满电后，信号灯会呈红
色闪烁。(闪烁间隔为1秒钟) (参见表 1)
(1) 指示灯显示
如表 1 所示，根据充电器或电池的状态，信号灯会有不同的指示。
图 7
导轨
铭牌
电池
指示灯
