HIKOKI CJ 36DA User manual
English
Cordless Jig Saw
CJ 36DA
Handling instructions
Keep for future reference
000BookCJ36DA.indb1000BookCJ36DA.indb1 2019/07/2611:50:302019/07/2611:50:30
2
....................................................................................2
.......................................................................................5
.....................................................................5
................................................................................7
..............................................................................................8
USB.........................................................................8
................................................................................................................9
.........................................................................................................9
..............................................................................................................10
.......................................................................................................10
..............................................................................................................11
.....................................................................................11
..............................................................................................................11
.......................................................................................................14
..............................................................................................................18
..............................................................................................................21
.....................................................................................24
....................................................................................................25
............................................................................................25
................................................................................................25
USB.....................................................................................26
....................................................................................................27
.......................................................................................................29
.......................................................................................................33
不遵照以下说明会导致电击、着火和／或严重伤害。
在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动
（无线）电动工具。
混乱和黑暗的场地会引发事故。
000BookCJ36DA.indb2000BookCJ36DA.indb2 2019/07/2611:50:312019/07/2611:50:31
3
电动工具产生的火花会点燃粉尘或气体。
注意力不集中会使操作者失去对工具的控制。
未经改装的插头和相配的插座将减少电击危险。
如果你身体接地会增加电击危险。
水进入电动工具将增加电击危险。
受损或缠绕的软线会增加电击危险。
适合户外使用的软线将减少电击危险。
使用ＲＣＤ可减小电击危险。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
这样在意外情况下能很好地控制电动工具。
宽松衣服、佩饰或长发可能会卷入运动部件中。
000BookCJ36DA.indb3000BookCJ36DA.indb3 2019/07/2611:50:312019/07/2611:50:31
4
使用这些装置可减少尘屑引起的危险。
粗心的行为可能会导致瞬间发生严重伤害。
选用适当设计的电动工具会使你工作更有效、更安全。
不能用开关来控制的电动工具是危险的且必须进行修理。
这种防护性措施将减少工具意外起动的危险。
电动工具在未经培训的用户手中是危险的。
许多事故由维护不良的电动工具引发。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
将电动工具用于那些与其用途不符的操作可能会导致危险。
如果手柄和抓握表面湿滑，可能导致在发生意外情况时，无法安全操作
和控制工具。
将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
使用其他电池盒会发生损坏和着火危险。
电池端部短路会引起然烧或火灾。
从电池中溅出的液体会发生腐蚀或燃烧。
000BookCJ36DA.indb4000BookCJ36DA.indb4 2019/07/2611:50:312019/07/2611:50:31
5
损坏或改装的电池可能会引发突发状况，导致火灾、爆炸或受伤。
如果暴露在有火源或 130 度以上高温的环境中，可能引起爆炸。
充电不当或在规定温度范围外的环境中充电可能会导致电池损坏，增加
发生火灾的风险。
这样将确保所维修的电动工具的安全性。
需由制造商或经授权的服务供应商进行维修。
切削附件碰到带电导线可能会使电动工具的外露金属零件带电并使操作者发
生电击危险。
000BookCJ36DA.indb5000BookCJ36DA.indb5 2019/07/2611:50:312019/07/2611:50:31
6
000BookCJ36DA.indb6000BookCJ36DA.indb6 2019/07/2611:50:322019/07/2611:50:32
7
000BookCJ36DA.indb7000BookCJ36DA.indb7 2019/07/2611:50:322019/07/2611:50:32
8

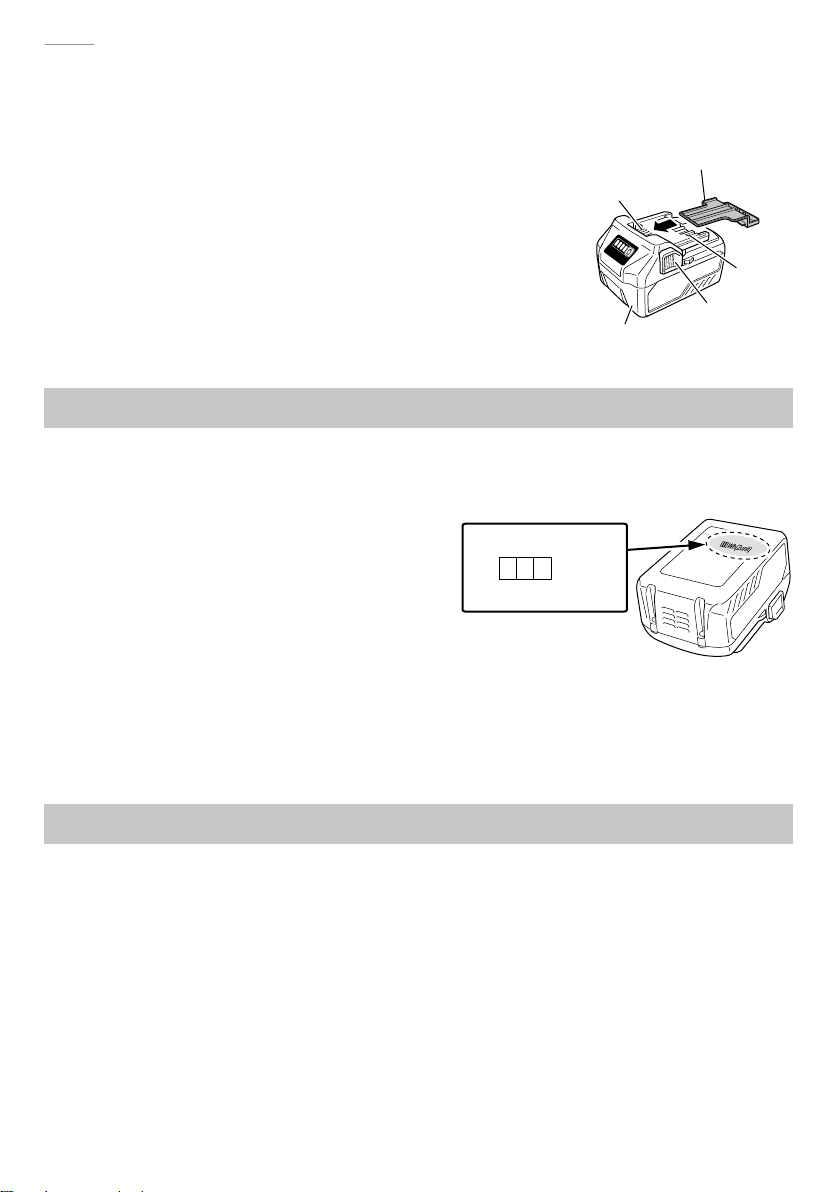

当运输一个锂离子电池，请注意以下预防措施。
通风孔
端子
电池盖
插销
电池
Wh
输出功率
2至3位数
000BookCJ36DA.indb8000BookCJ36DA.indb8 2019/07/2611:50:322019/07/2611:50:32
9
为降低伤害风险，用户必须阅
读使用说明书
n0
空载转速
直流电
/min
每分钟的振动次数
V
额定电压 警告
导向
滚轮
换档旋钮
底座盘
底座
内六角扳手
电机
电池
铭牌
把手
开关
锁定
开关
锁定按钮
转盘
LED 灯
杆
刀片
通风口
端子
电池盖
插销
电池
<BSL36A18> <UC18YSL3>
铭牌
电线
导轨
充电指示灯
通气孔
机身
000BookCJ36DA.indb9000BookCJ36DA.indb9 2019/07/2611:50:332019/07/2611:50:33
10
型式 CJ36DA
电压 36 V
最大锯深 木材 160 mm 软钢 10 mm 不锈钢 3.2 mm
空载转速 800 － 3500 /min
冲程 26 mm
最小切割半径 25 mm
电池 * BSL36A18 ：锂离子 36 V / 18 V
（2.5 Ah / 5.0 Ah 10 节）
重量 2.7 kg ( 安装 BSL36A18)
* 本工具不适用以下电池（BSL3660/3626/3620、BSL18xx 和 BSL14xx 系列）。
型式 UC18YSL3
充电电压 14.4 V － 18 V
重量 0.6 kg
CJ36DA 的附件请参见以下列表。
CJ36DA
(NNP)
锯片 (No. 41)
参照 1
内六角扳手 1
碎屑防护头 1
碎屑盖 1
塑料盒 1
000BookCJ36DA.indb10000BookCJ36DA.indb10 2019/07/2611:50:342019/07/2611:50:34
11
○ 切割各类木材及钻孔切割
○ 切割软钢板，铝板及铜板
○ 切割合成树脂，如酚醛树脂及氯乙烯
○ 切割薄而软的建筑材料
○ 切割不锈钢板（使用 No. 97 锯片）

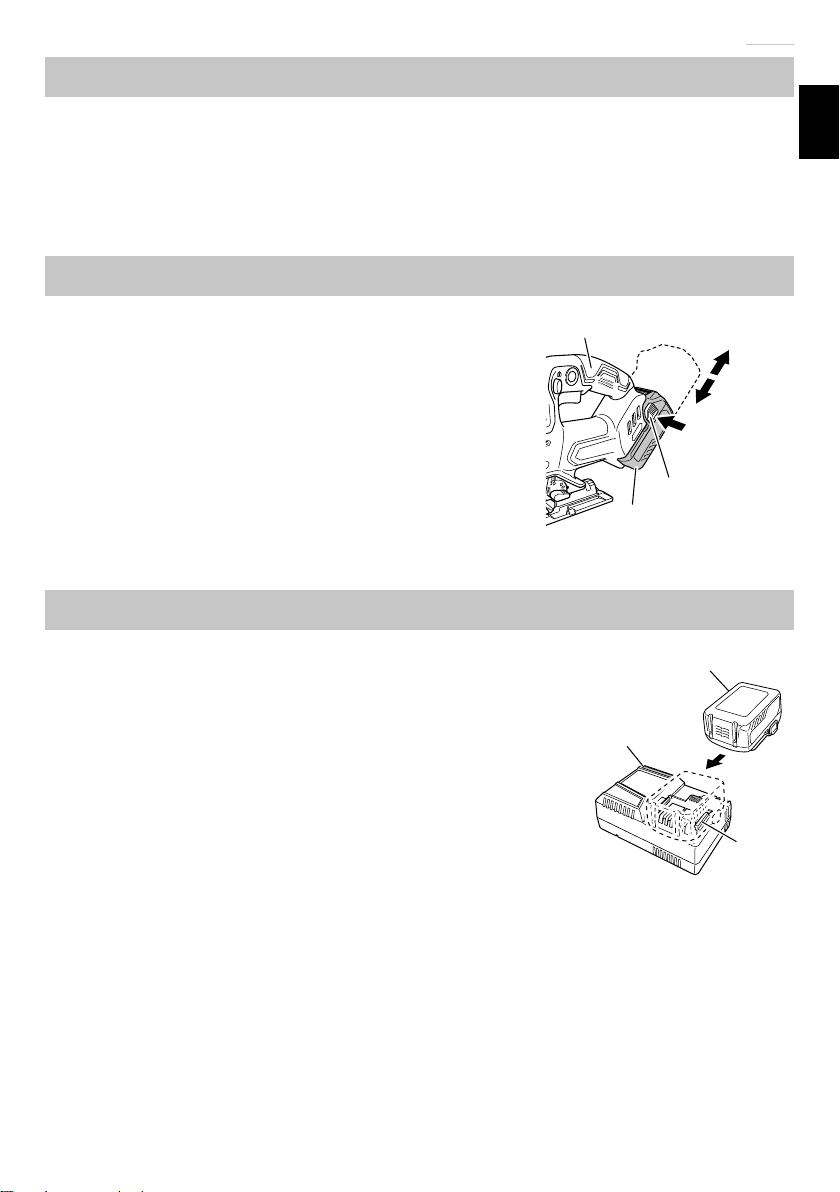

1. 电池的拆卸法
请先紧抓住把手、然后再推压电池插销以拆下
电池 ( 参照)。
2. 电池的安装法
插入电池时请注意极性 ( 参照)。
使用电动工具之前，按下述方法将电池进行充电。
将充电器插头连接到插座时，指示灯闪烁红色
（间隔为 1 秒）。
如 所示，将电池紧紧地插入充电器。
插销
电池
拉出
插入
按
把手
电池
导轨
充电指示灯
000BookCJ36DA.indb11000BookCJ36DA.indb11 2019/07/2611:50:342019/07/2611:50:34
12
将电池插入充电器后，充电指示灯将呈蓝色闪烁。
电池完全充电后，充电指示灯将持续点亮呈绿色。( 参照 )

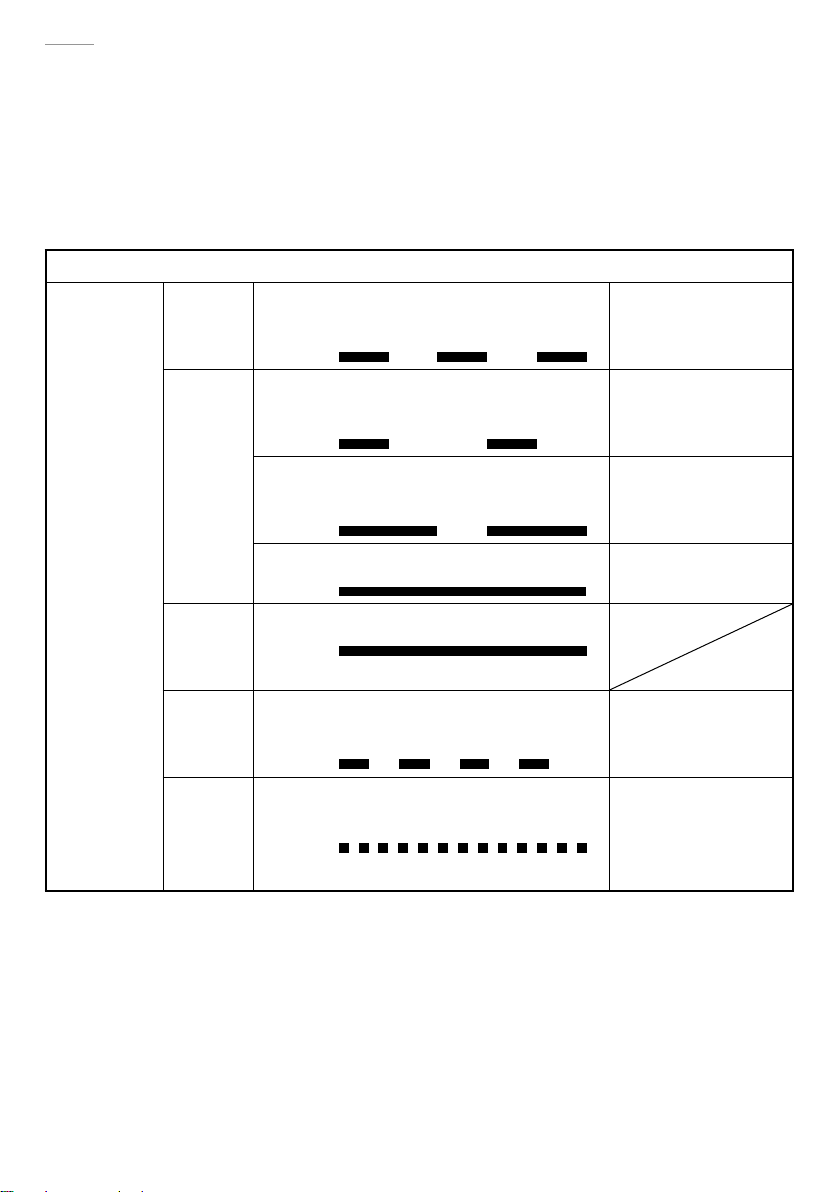

(1) 充电指示灯的指示状态
根据充电器或可充电电池的情况，充电指示灯的显示如 所示。
充电指示灯的指示状态
充电指示灯
（红/蓝/
绿/紫）
充电前 闪烁
(红)
点亮 0.5 秒钟。不点亮
0.5 秒钟。（熄灭 0.5 秒钟） 插入电源
充电时
闪烁
(蓝)
点亮 0.5 秒钟。不点亮 1 秒
钟。（熄灭 1 秒钟） 电池电量低于 50%
闪烁
(蓝)
点亮 1 秒钟。不点亮
0.5 秒钟。（熄灭 0.5 秒钟） 电池电量低于 80%
点亮
(蓝)
连续点亮 电池电量高于 80%
充电
完成
点亮
(绿)
连续点亮
( 发出持续蜂鸣声 : 约6秒)
过热
待机
闪烁
(红)
点亮 0.3 秒钟。不点亮
0.3 秒钟。（熄灭 0.3 秒钟）
电池过热。无法充
电（电池冷却后将
开始充电）
无法
充电
闪动
(紫色)
点亮 0.1 秒钟。不点亮
0.1 秒钟。（熄灭 0.1 秒钟）
( 发出断续蜂鸣声 : 约2秒)
电池或充电器故障
000BookCJ36DA.indb12000BookCJ36DA.indb12 2019/07/2611:50:352019/07/2611:50:35
13
(2) 可充电电池温度和充电时间相关资料
温度和充电时间如 所示。
充电器 UC18YSL3
电池
电池类型 锂离子电池
电池可充电
温度 0℃ － 50℃
充电电压
V14.4 18
充电时
间（环
境温度
20℃）
BSL14xx 系列 BSL18xx 系列 多电压
系列
（4 节） （8 节） （5 节） （10 节） （10 节）
分钟
BSL1415S : 15
BSL1415 : 15
BSL1415X : 15
BSL1420 : 20
BSL1425 : 25
BSL1430C : 30
BSL1430 : 20
BSL1440 : 26
BSL1450 : 32
BSL1460 : 38
BSL1815S : 15
BSL1815 : 15
BSL1815X : 15
BSL1820 : 20
BSL1825 : 25
BSL1830C : 30
BSL1830 : 20
BSL1840 : 26
BSL1850 : 32
BSL1860 : 38
BSL36A18 : 32
BSL36B18 : 52
BSL36C18 : 20
USB
充电电压
V5
充电电流
A2
充电时间可能会因环境温度和电源电压而异。
充电后，先将电池从充电器中取出，然后妥善保存。
新电池内部的化学物质未被激活或电池长时间不使用时，初次或第二次使用
时需要将其放电至较低电量。这只是暂时现象，将电池充电 2-3 次即可恢复
为充电所需的正常时间。
(1) 在电池电力完全耗尽之前进行充电。
感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动
工具并耗尽电力，电池可能会损坏或其使用寿命缩短。
(2) 避免在高温环境中充电。
使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电，
其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后
再进行充电。
000BookCJ36DA.indb13000BookCJ36DA.indb13 2019/07/2611:50:352019/07/2611:50:35
14
1. 检查工作区域环境。
检查工作区域，确保没有杂物且不杂乱。
请勿使无关人员靠近。确保照明和通风充足。
2. 电源开关
确认电源开关是否切断。

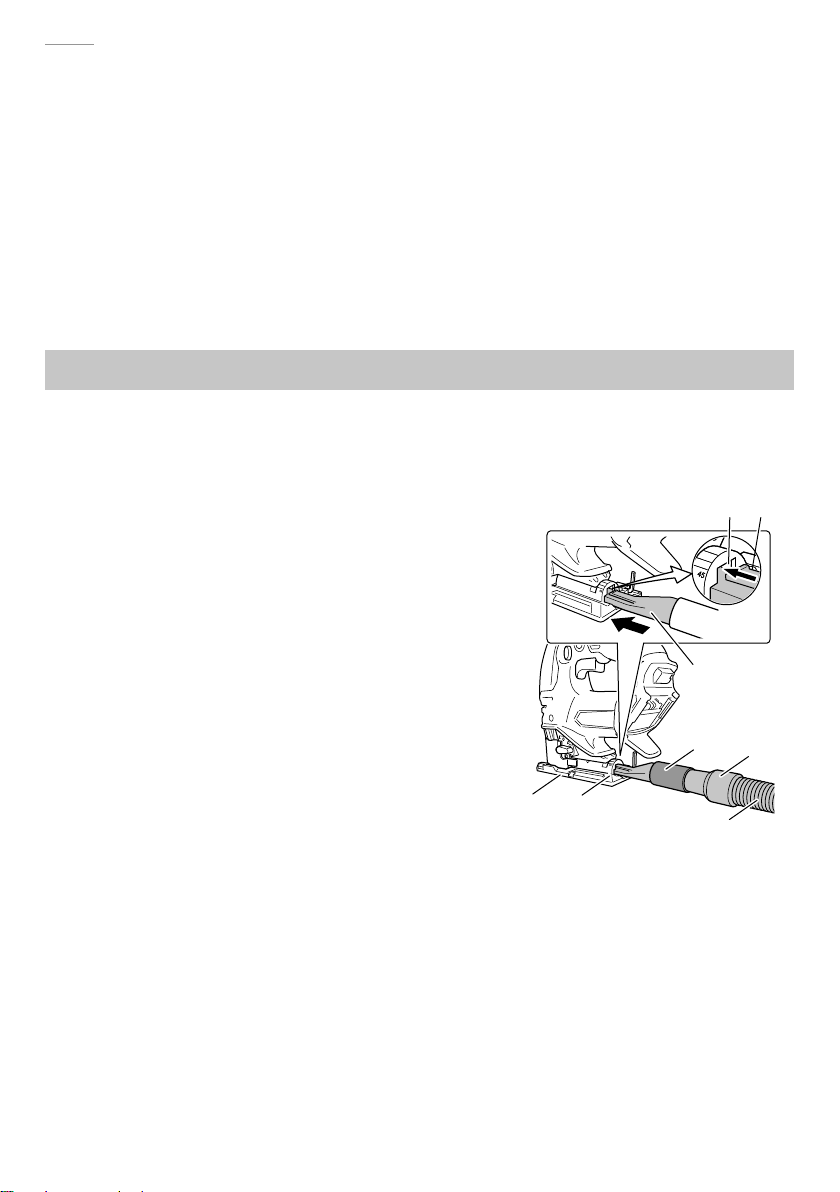

3. 作业中产生的碎屑
在正常作业中所产生的碎屑可能影响作业者
的健康。请采取下列任何一种措施。
a) 穿带防尘面具
b) 使用外部集尘设备
当使用外部集尘设备时，将外部集尘设备上
的软管连接到附加器。（）底座 后孔
集尘适配器
附加器 接头
清洁器
勾脚
槽口
000BookCJ36DA.indb14000BookCJ36DA.indb14 2019/07/2611:50:362019/07/2611:50:36
15
4. 更换锯片
(1) 按照箭头所指示的方向拉动调校滑块。（I）
(2) 拉动调校滑块的同时，插入锯片直至在锯片固定器端部外口卡住。（
II）
(3) 松开调校滑块。（
III）
柱塞
锯片
固定器
锯片固定器
锯片 导向滚轮
导向滚轮
III III
○ 确保锯片的伸出部分确实地插入锯片
固定器。
○ 确保锯片位于辊子的凹槽内。（）
5. 调整锯片作业速度
该曲线锯装备了电子控制电路，可进行
实时速度控制。调整速度时，转动
所示的拨盘。当拨盘调至“1”时，
曲线锯以最低速度作业（800 /min）。
当拨盘调至“5”时，曲线锯以最高
速度作业（3500 /min）。根据将要切
割的材料及工作效率调整速度。
< 有关操作模式 >
此工具具有两种模式 ：“标准模式”
和“自动模式”。
(1) 标准模式
可以通过将拨盘从“1”调整到“5”
将锯片运转速度在 800 至 3500 /min
之间更改。
辊子 辊子
锯片 锯片
空载转速
3500 /min
1400 /min
800 /min
拨盘
000BookCJ36DA.indb15000BookCJ36DA.indb15 2019/07/2611:50:362019/07/2611:50:36
16
(2) 自动模式
自动模式自动选择每分钟 1400 至 3500 的速度，以适应工作负载并在关闭
开关之前一直保持该速度。根据工作负载不同，自动模式“A”会自动将锯
片运转速度更改为 1400 /min 或 3500 /min。这样可以在运转前和运转过程
中有效减少振动和噪音。
将拨盘调整为最适合任务条件和材料的模式和速度。
锯片运转速度
模式 拨盘 锯片运转速度
标准模式 1 － 5 800 － 3500 /min
自动模式 A 未负载 ： 1400 /min
负载 ： 3500 /min
使用自动模式时，振动频率可能达不到每分钟 3500，具体视工作类型等变量而
定。

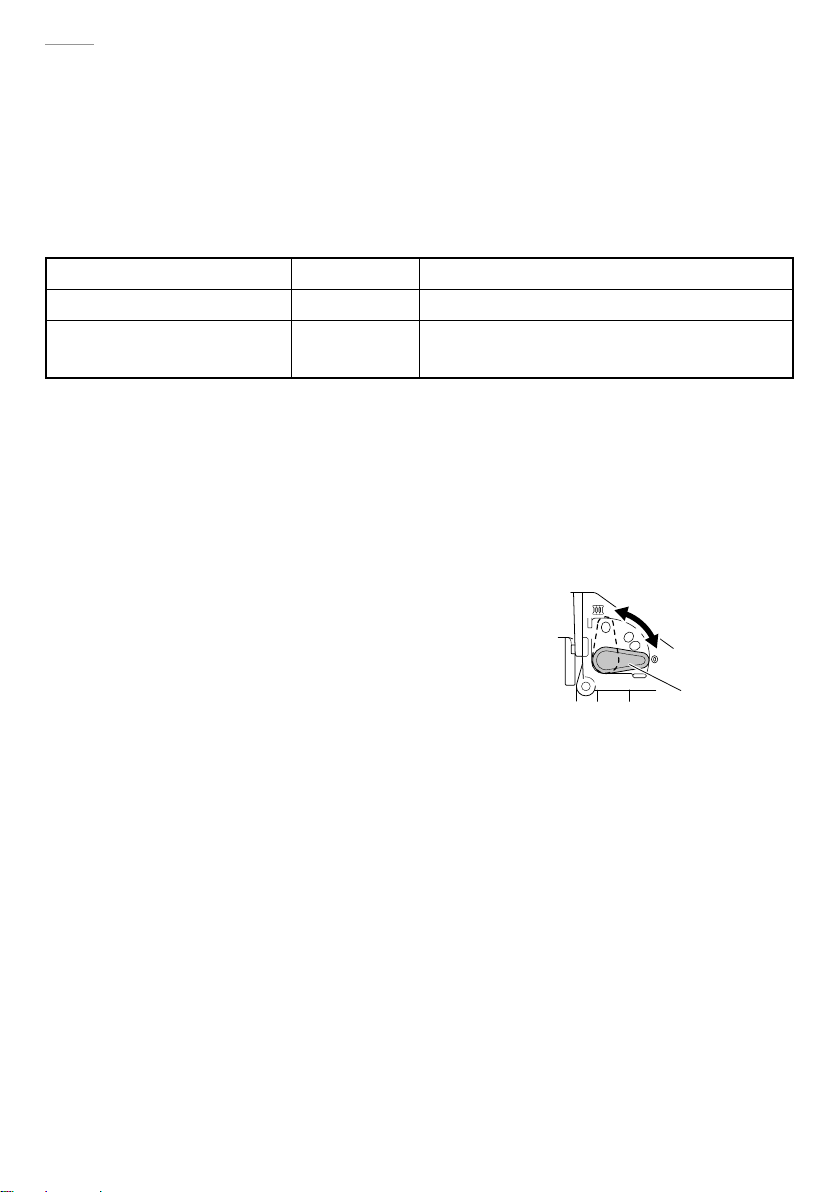

6. 调整轨道作业
(1) 该曲线锯采用轨道作业，对锯片进行前后及上
下移动。将 所示的转换旋钮调至“0”可
停止轨道作业（锯片将仅进行上下移动）。轨道
作业可在从“0”到“III”４个等级中选择。
(2) 对于硬质材料如钢板等，减少轨道作业 ；对于
软质材料如木材，塑料等，增多轨道作业以提
高工作效率。如需对材料进行精密切割，减少
轨道作业。
7. 切割不锈钢板
该曲线锯可使用 No. 97 锯片（单独出售）对不锈钢板进行切割。仔细阅读“关
于不锈钢板的切割”，了解正确作业方法。
转换旋钮
000BookCJ36DA.indb16000BookCJ36DA.indb16 2019/07/2611:50:372019/07/2611:50:37
17

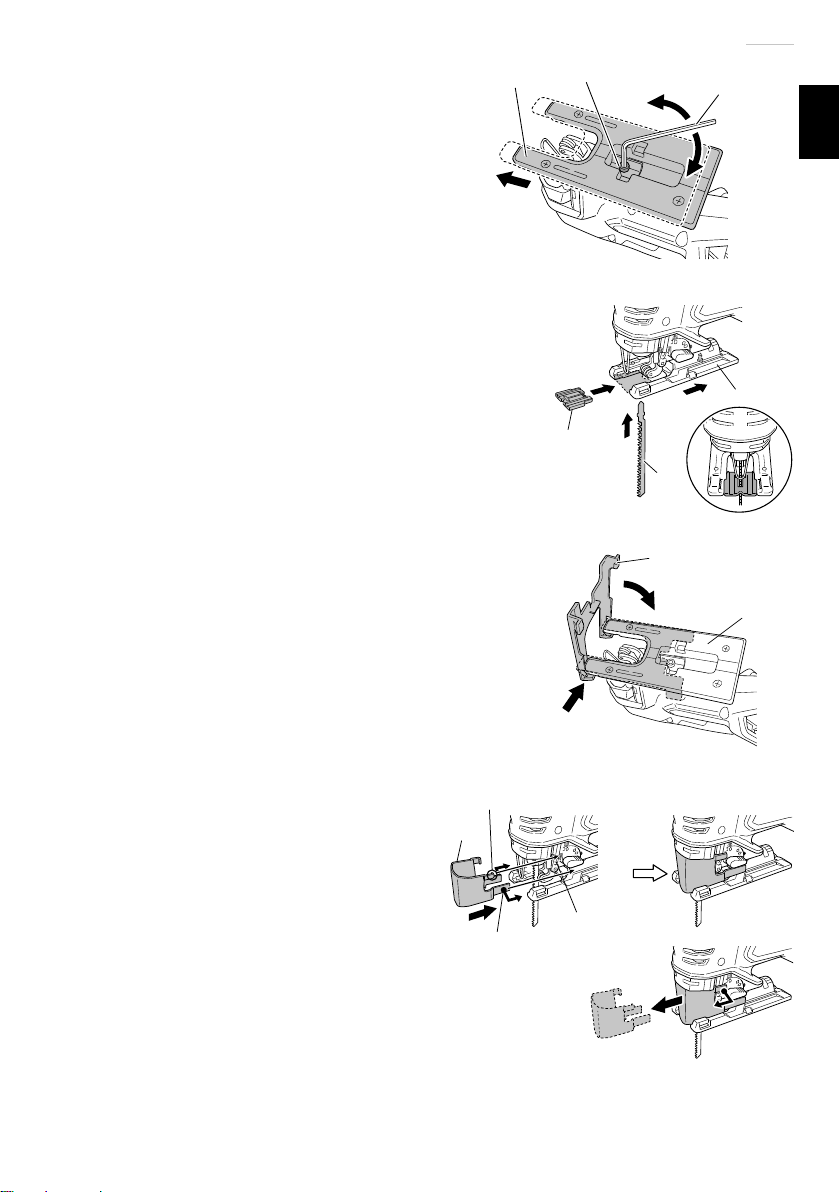

8. 碎屑防护头
在切割木质材料时使用碎屑防护头可减
少切割表面的碎屑。
在切割木质材料时使用碎屑防护头可减
少切割表面的碎屑。
使用附带的内六角扳手拧紧底座下部的螺栓，
尽量向前移动移动底座。（）
将碎片防护头插到底座上的适当位置，并且完
全插入。（）
9. 副底座（单独出售）
用于进行例如弧形和圆形等曲线切割。通过消
除 在底座后部和材料之间可能出现的钩丝，可以
很简单地完成任务。
在将副底座钩在底座端部后，将副底座插入到位。
若要拆下，请向上拉。（）
装上副底座后，锯片在被切割材料上的伸出部分
会缩短 3mm。将锯片下移至最低点时，请检查
并确保其伸出材料。
10. 安装和拆下碎屑盖（）
当底座倾斜时无法安装碎屑盖。
(1) 将设备以正确角度朝向表面（0 度
倾斜）。
(2) 用手将碎屑盖导杆部分保持打开状
态，推入主机。
(3) 将碎屑盖的钩爪插入主机的插槽中。
(4) 当拆卸时，展开碎屑盖的钩爪并从主机插槽中将其拉出。
碎屑防
护头
底座
锯片
底座 内六角扳手
底座螺栓
底座
副底座
碎屑盖的钩爪
导杆部分 插槽
盖片
000BookCJ36DA.indb17000BookCJ36DA.indb17 2019/07/2611:50:372019/07/2611:50:37
18
11. 准备工作台（）
鉴于刀片会延伸超出材料下表面，因此在切割时
应将材料放在工作台上。 如果将方块用作工作台，
请选择水平地面以确保其确实稳定。不稳定工作台
会导致危险操作。
12. 检查电池插入情况
注意不要锁住电机。如果电机锁住，请立即关闭电源。如果电机锁住一段时间，
则电机或电池可能会烧毁。
底座
木材
工作台 刀片
000BookCJ36DA.indb18000BookCJ36DA.indb18 2019/07/2611:50:382019/07/2611:50:38
19

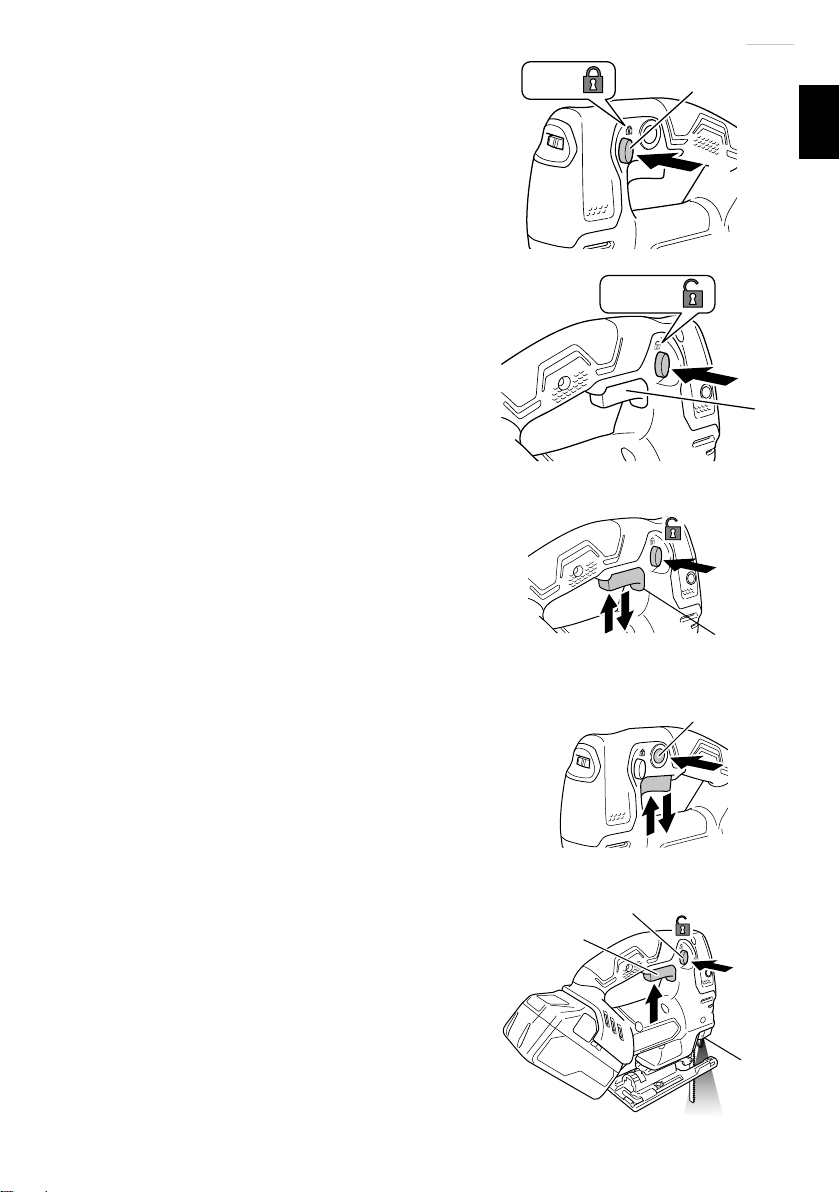

1. 开关的操作
(1) 锁定解除按钮
本工具配有锁定解除按钮。如要启动工具，
按下锁定解除按钮，然后按下扳机开关。
()
(2) 搬钮开关
本工具配有控制各种速度的搬钮开关。通
过按压和松开搬钮可将工具打开或关闭，
通过按压搬钮来调整至合适的电锯的速度
（从铭牌标注的最小速度至最大速度），向
下按时速度加大，松开时速度减小。( )
此外，释放开关可激活断开，使刀片立即
停下来。
若要进行持续运转，请将开关拉动到位并
按下制动器。( )
若要取消持续运转，请再一次将开关拉动
到位直至制动器被松开，然后松开开关。
2. LED 灯的使用方法（）
当开关被拔出时，LED 灯将照亮工具的尖
部区域。
松开开关约 10 秒后，LED 灯将自动熄灭。
锁定解除按钮
按
锁住
解锁
开关
开关
制动器
LED 灯
锁定解除按钮
开关
000BookCJ36DA.indb19000BookCJ36DA.indb19 2019/07/2611:50:392019/07/2611:50:39
20
3. 灯警示信号 ( )
本产品具有旨在保护工具本身和电池的功能。
当触发任何安全保护功能时，任何 LED 灯均
会如所述闪烁。
在这种情况下，请按照纠正措施中所述说明
进行操作。
保护功能 LED 灯显示 正确步骤
过载保护 开启 0.1 秒 / 关闭 0.1 秒 去除过载原因
温度保护 开启 0.5 秒 / 关闭 0.5 秒 让该工具和电池得到充分
冷却。
4. 剩余电池电量指示灯
可以按下剩余电池电量指示灯开关点亮指示
灯，查看电池的剩余电量。（
）
按住剩余电池电量指示灯开关约 3 秒后，指示
灯将熄灭。
环境温度和电池状态可能会对剩余电池电量产
生轻微的影响，因此，建议您仅将指示灯作为
参考。
此外，电动工具或充电器上的剩余电池电量指
示灯可能有所不同。
剩余电池
电量指示灯
剩余电池电量
指示灯开关
开关面板
000BookCJ36DA.indb20000BookCJ36DA.indb20 2019/07/2611:50:402019/07/2611:50:40
