HIKOKI DH 24PMH User manual

DH 24PMH ∙DH 26PMC
Handling instructions
Bedienungsanleitung
Mode d’emploi
Istruzioni per l’uso
Gebruiksaanwijzing
Instrucciones de manejo
Instruções de uso
Bruksanvisning
Brugsanvisning
Bruksanvisning
Käyttöohjeet
Οδηγίες χειρισμού
Instrukcja obsługi
Kezelési utasítás
Návod k obsluze
Kullanım talimatları
Instrucţiuni de utilizare
Navodila za rokovanje
Pokyny na manipuláciu
Инструкция за експлоатация
Uputstvo za rukovanje
Upute za rukovanje
en
de
fr
it
nl
es
pt
sv
da
no
fi
hu
cs
tr
ro
sl
sk
bg
sr
hr
pl
el
DH26PMC
en
de
fr
it
nl
es
pt
sv
da
no
fi
el
pl
hu
cs
tr
ro
sl
sk
bg
sr
hr
00BookDH24PMH.indb100BookDH24PMH.indb1 2021/05/1316:47:162021/05/1316:47:16

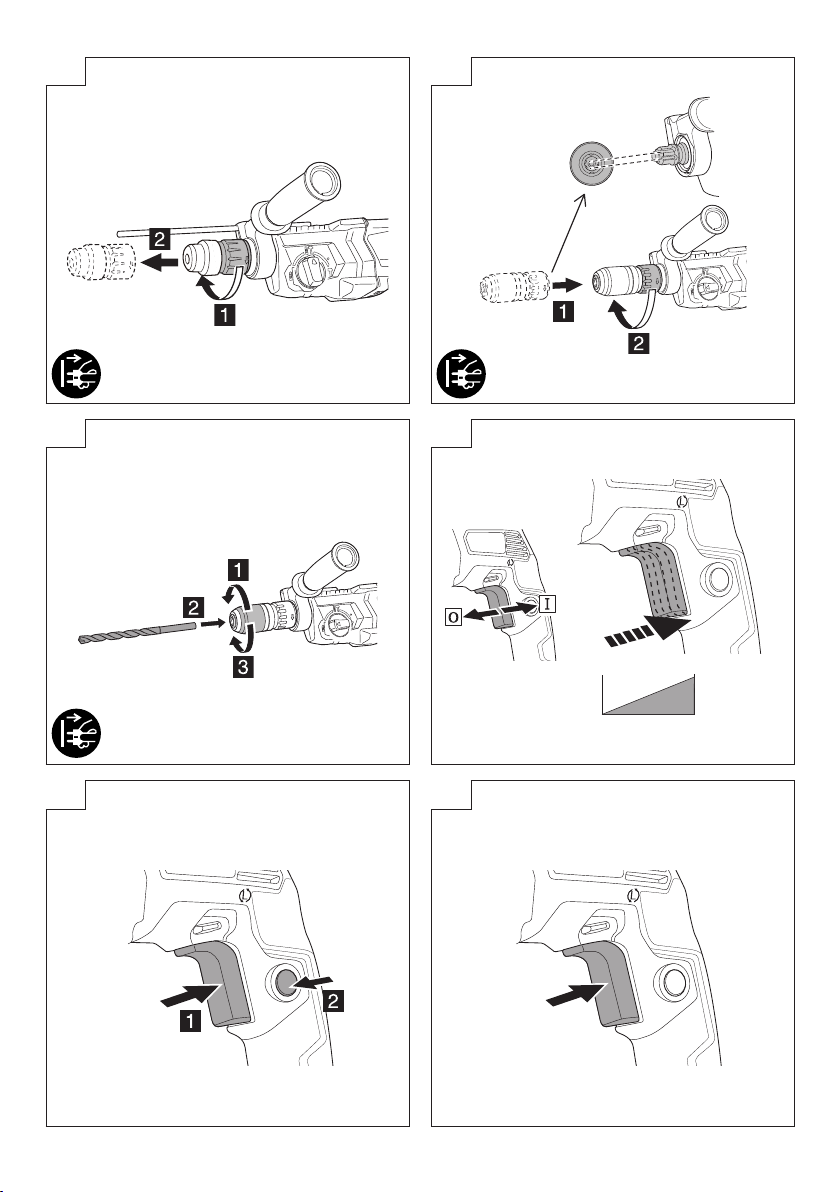

2
1 2
34
56
00BookDH24PMH.indb200BookDH24PMH.indb2 2021/05/1316:47:172021/05/1316:47:17

3
78
910
0
1100 min-1
1050 min-1
11 12
00BookDH24PMH.indb300BookDH24PMH.indb3 2021/05/1316:47:172021/05/1316:47:17

4
English
power source and/or battery pack, picking up or
carrying the tool.
Carrying power tools with your finger on the switch
or energising power tools that have the switch on
invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on.
A wrench or a key left attached to a rotating part of
the power tool may result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times.
This enables better control of the power tool in
unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts.
Loose clothes, jewellery or long hair can be caught in
moving parts.
g) If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
4) Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application.
The correct power tool will do the job better and safer
at the rate for which it was designed.
b) Do not use the power tool if the switch does not
turn it on and off.
Any power tool that cannot be controlled with the
switch is dangerous and must be repaired.
c) Disconnect the plug from the power source and/
or the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools.
Such preventive safety measures reduce the risk of
starting the power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool.
Power tools are dangerous in the hands of untrained
users.
e) Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power toolʼs operation.
If damaged, have the power tool repaired before
use.
Many accidents are caused by poorly maintained
power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions and
the work to be performed.
Use of the power tool for operations different from
those intended could result in a hazardous situation.
5) Service
a) Have your power tool serviced by a qualified
repair person using only identical replacement
parts.
This will ensure that the safety of the power tool is
maintained.
PRECAUTION
Keep children and infirm persons away.
When not in use, tools should be stored out of reach of
children and infirm persons.
GENERAL POWER TOOL SAFETY
WARNINGS
WARNING
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may result in
electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
1) Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust.
Power tools create sparks which may ignite the dust
or fumes.
c) Keep children and bystanders away while
operating a power tool.
Distractions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way.
Do not use any adapter plugs with earthed
(grounded) power tools.
Unmodified plugs and matching outlets will reduce
risk of electric shock.
b) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators.
There is an increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions.
Water entering a power tool will increase the risk of
electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts.
Damaged or entangled cords increase the risk of
electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces the
risk of electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply.
Use of an RCD reduces the risk of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired
or under the influence of drugs, alcohol or
medication.
A moment of inattention while operating power tools
may result in serious personal injury.
b) Use personal protective equipment. Always
wear eye protection.
Protective equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal injuries.
c) Prevent unintentional starting. Ensure the
switch is in the offposition before connecting to
(Original instructions)
00BookDH24PMH.indb400BookDH24PMH.indb4 2021/05/1316:47:182021/05/1316:47:18

5
English
ROTARY HAMMER SAFETY
WARNINGS
1. Wear ear protectors
Exposure to noise can cause hearing loss.
2. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
3. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord.
Cutting accessory contacting a “live” wire may make
exposed metal parts of the power tool “live” and could
give the operator an electric shock.
ADDITIONAL SAFETY WARNINGS
1. Ensure that the power source to be utilized conforms
to the power requirements specified on the product
nameplate.
2. Ensure that the power switch is in the OFF position.
If the plug is connected to a receptacle while the power
switch is in the ON position, the power tool will start
operating immediately, which could cause a serious
accident.
3. When the work area is removed from the power source,
use an extension cord of sufficient thickness and rated
capacity. The extension cord should be kept as short as
practicable.
4. Do not touch the bit during or immediately after
operation. The bit becomes very hot during operation
and could cause serious burns.
5. Before starting to break, chip or drill into a wall, floor or
ceiling, thoroughly confirm that such items as electric
cables or conduits are not buried inside.
6. Always hold the body handle and side handle of the
power tool firmly. Otherwise the counterforce produced
may result in inaccurate and even dangerous operation.
7. Wear a dust mask
Do not inhale the harmful dusts generated in drilling or
chiseling operation. The dust can endanger the health of
yourself and bystanders.
8. Mounting the tool
○To prevent accidents, make sure to turn the switch off
and disconnect the plug from the receptacle.
○When using tools such as bull points, drill bits, etc.,
make sure to use the genuine parts designated by our
company.
○Clean the shank portion of the tool.
○Check the latching by pulling on the tool.
9. To prevent accidents, make sure to turn the switch off
and disconnect the plug from the receptacle when the
drill bits and other various parts are installed or removed.
The power switch should also be turned offduring a work
break and after work.
10. Rotation + hammering
Using drill bit holder (standard accessories)
When the drill bit touches construction iron bar, the bit
will stop immediately and the rotary hammer will react to
revolve. Therefore firmly tighten the side handle.
11. Rotation only
To drill wood or metal material using drill chuck holder
(standard accessories)
○Application of force more than necessary will not only
expedite the work, but will deteriorate the tip edge of the
drill bit and reduce the service life of the rotary hammer
in addition.
○Drill bits may snap offwhile withdrawing the rotary
hammer from the drilled hole. For withdrawing, it is
important to use a pushing motion.
○Do not attempt to drill anchor holes or holes in concrete
with the machine set in the rotation only function.
○Do not attempt to use the rotary hammer in the rotation
and hammering function with the drill chuck holder
attached. This would seriously shorten the service life of
every component of the machine.
12. Hammering only
Using drill bit holder (standard accessories)
SYMBOLS
WARNING
The following show symbols used for the machine.
Be sure that you understand their meaning before
use.
DH24PMH / DH26PMC: Rotary Hammer
To reduce the risk of injury, user must read
instruction manual.
Only for EU countries
Do not dispose of electric tools together with
household waste material!
In observance of European Directive 2012/19/EU
on waste electrical and electronic equipment
and its implementation in accordance with
national law, electric tools that have reached
the end of their life must be collected separately
and returned to an environmentally compatible
recycling facility.
V
Rated voltage
Ensure that the power source to be utilized
conforms to the power requirements specified
on the product nameplate.
PPower Input
n0No-load speed
Bpm Full-load impact rate
φ
max Drilling diameter, max.
kg
Weight
(According to EPTA-Procedure 01/2003)
Concrete
Steel
Wood
Rotation and hammering function
Rotation only function
Hammering only function
Switching ON
Switching OFF
Disconnect mains plug from electrical outlet
Class II tool
00BookDH24PMH.indb500BookDH24PMH.indb5 2021/05/1316:47:182021/05/1316:47:18

6
English
STANDARD ACCESSORIES
In addition to the main unit (1 unit), the package
contains the accessories listed in the below.
○Plastic case ................................................................ 1
○Side handle ................................................................. 1
○Depth gauge .............................................................. 1
○Drill chuck holder ....................................................... 1
Standard accessories are subject to change without notice.
APPLICATIONS
Rotation and hammering function
○Drilling anchor holes
○Drilling holes in concrete
○Drilling holes in tile
Rotation only function
○Drilling in steel or wood
○Tightening machine screws, wood screws
Hammering only function
○Light-duty chiselling of concrete, groove digging and
edging.
SPECIFICATIONS
The specifications of this machine are listed in the Table on
page 92.
NOTE
Due to HiKOKI’s continuing program of research and
development, the specifications herein are subject to
change without prior notice.

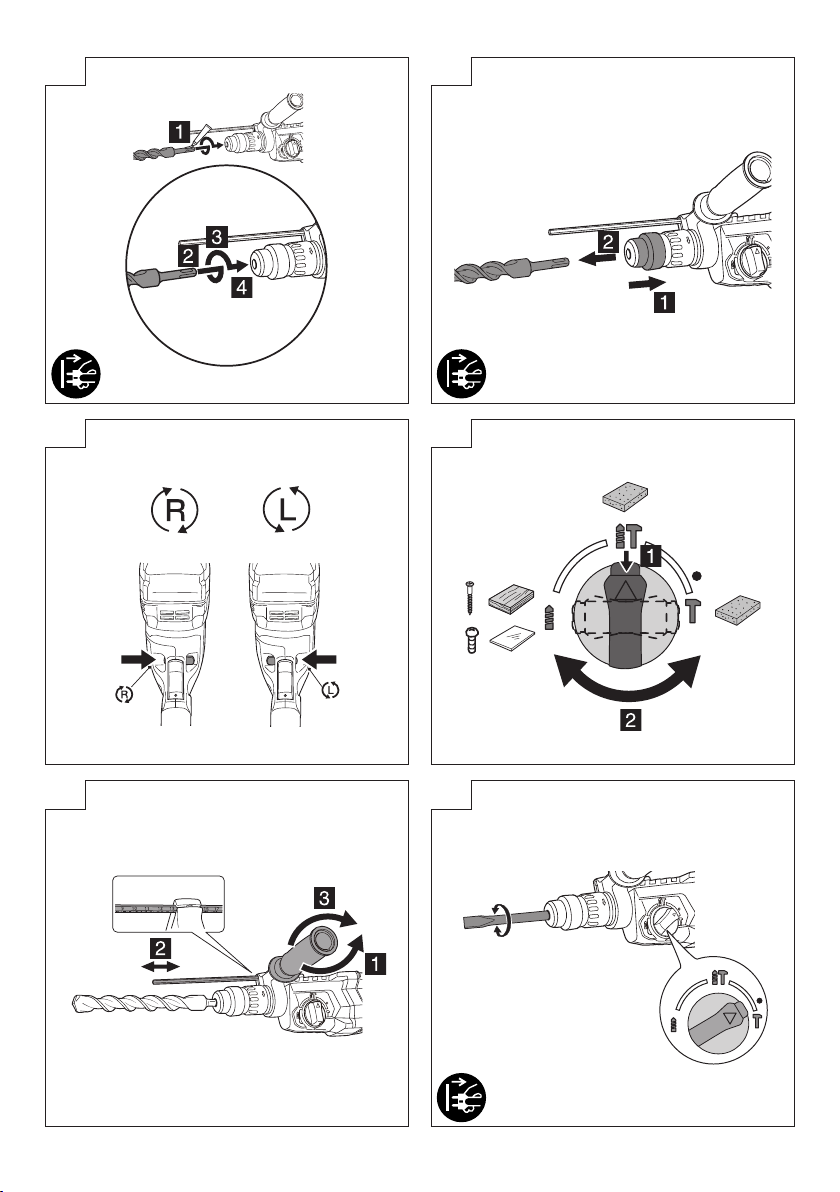

MOUNTING AND OPERATION
Action Figure Page
Inserting SDS-plus tools 1 2
Removing SDS-plus tools 2 2
Selecting rotation direction 3 2
Selecting the operating mode 4 2
Adjusting the drilling depth 5 2
Changing the chisel position 6 2
Removing the quick release
chuck*173
Inserting the quick release chuck 8 3
Inserting round shank applications
tools 93
Switching on and offand setting
the speed 10 3
Locking-on the On / Offswitch 11 3
Releasing the On / Offswitch 12 3
Selecting accessories*2–
93
*1 If it is hard to pull out the drill chuck holder or the drill bit
holder, align the change lever with the mark and turn
the lock grip.
*2 For detailed information regarding each tool, contact a
HiKOKI authorized service center.
LUBRICATION
This Rotary Hammer is of full air-tight construction to protect
against dust and to prevent lubricant leakage.
Therefore, this Rotary Hammer can be used without
lubrication for long periods. Replace the grease whenever
you change the carbon brush to maintain the service life.
Further use of the rotary hammer with lock offgrease will
cause the machine to seize up reduce the service life.
CAUTION
A special grease is used with this machine, therefore,
the normal performance of the machine may be badly
affected by use of other grease. Please be sure to let
one of our service agents undertake replacement of the
grease.
MAINTENANCE AND INSPECTION
1. Inspecting the tools
Since use of a dull tool will cause motor malfunctioning
and degraded efficiency, replace the tool with new ones
or resharpen them without delay when abrasion is noted.
2. Inspecting the mounting screws
Regularly inspect all mounting screws and ensure that
they are properly tightened. Should any of the screws be
loose, retighten them immediately. Failure to do so could
result in serious hazard.
3. Maintenance of the motor
The motor unit winding is the very “heart” of the power
tool.
Exercise due care to ensure the winding does not
become damaged and/or wet with oil or water.
4. Inspecting the carbon brushes
For your continued safety and electrical shock
protection, carbon brush inspection and replacement on
this machine should ONLY be performed by a HiKOKI
Authorized Service Center.
5. Replacing supply cord
If the replacement of the supply cord is necessary, this
has to be done by the manufacturer of this agent in order
to avoid a safety hazard.
CAUTION
In the operation and maintenance of power tools, the
safety regulations and standards prescribed in each
country must be observed.
GUARANTEE
We guarantee HiKOKI Power Tools in accordance with
statutory/country specific regulation. This guarantee does
not cover defects or damage due to misuse, abuse, or
normal wear and tear. In case of complaint, please send
the Power Tool, undismantled, with the GUARANTEE
CERTIFICATE found at the end of this Handling instruction,
to a HiKOKI Authorized Service Center.
00BookDH24PMH.indb600BookDH24PMH.indb6 2021/05/1316:47:182021/05/1316:47:18

7
English
IMPORTANT
Correct connection of the plug
The wires of the main lead are coloured in accordance
with the following code:
Blue: — Neutral
Brown: — Live
As the colours of the wires in the main lead of this tool may
not correspond with the coloured markings identifying the
terminals in your plug proceed as follows:
The wire coloured blue must be connected to the terminal
marked with the letter N or coloured black. The wire
coloured brown must be connected to the terminal marked
with the letter L or coloured red. Neither core must be
connected to the earth terminal.
NOTE:
This requirement is provided according to BRITISH
STANDARD 2769: 1984.
Therefore, the letter code and colour code may not be
applicable to other markets except The United Kingdom.
Information concerning airborne noise and vibration
The measured values were determined according to
EN60745 and declared in accordance with ISO 4871.
Measured A-weighted sound power level:
99 dB (A) (DH24PMH)
100 dB (A) (DH26PMC)
Measured A-weighted sound pressure level:
88 dB (A) (DH24PMH)
89 dB (A) (DH26PMC)
Uncertainty K: 3 dB (A).
Wear hearing protection.
Vibration total values (triax vector sum) determined
according to EN60745.
Hammer drilling into concrete:
Vibration emission value ah, HD = 13.7 m/s2(DH24PMH)
14.1 m/s2(DH26PMC)
Uncertainty K = 1.5 m/s2
Equivalent chiselling value:
Vibration emission value ah, CHeq =
11.0 m/s2(DH24PMH)
10.9 m/s2(DH26PMC)
Uncertainty K = 1.5 m/s2
The declared vibration total value has been measured in
accordance with a standard test method and may be used
for comparing one tool with another.
It may also be used in a preliminary assessment of exposure.
WARNING
○The vibration emission during actual use of the power
tool can differ from the declared total value depending in
the ways in which the tool is used.
○Identify safety measures to protect the operator that
are based on an estimation of exposure in the actual
conditions of use (taking account of all parts of the
operating cycle such as the times when the tool is
switched offand when it is running idle in addition to the
trigger time).
NOTE
Due to HiKOKI’s continuing program of research and
development, the specifications herein are subject to
change without prior notice.
00BookDH24PMH.indb700BookDH24PMH.indb7 2021/05/1316:47:182021/05/1316:47:18

8
Deutsch
Durch den Einsatz einer Fehlerstromschutzeinrichtung
wird das Risiko eines elektrischen Schlages reduziert.
3) Persönliche Sicherheit
a) Bleiben Sie wachsam, achten Sie auf das, was
Sie tun, und setzen Sie Ihren Verstand ein, wenn
Sie mit Elektrowerkzeugen arbeiten.
Benutzen Sie keine Elektrowerkzeuge, wenn
Sie müde sind oder unter Einfluss von Drogen,
Alkohol oder Medikamenten stehen.
Bei der Arbeit mit Elektrowerkzeugen können bereits
kurze Phasen der Unaufmerksamkeit zu schweren
Verletzungen führen.
b)
Benutzen Sie eine persönliche Schutzausrüstung.
Tragen Sie immer einen Augenschutz.
Schutzausrüstung wie Staubmaske, rutschsichere
Sicherheitsschuhe, Schutzhelm und Gehörschutz
senken das Verletzungsrisiko bei angemessenem
Einsatz.
c) Vermeiden Sie unbeabsichtigtes Einschalten.
Achten Sie darauf, dass sich der Schalter
in der Aus- (Off-) Position befindet, ehe Sie
das Gerät mit der Stromversorgung und/
oder Batteriestromversorgung verbinden, es
aufheben oder herumtragen.
Das Herumtragen von Elektrowerkzeugen mit
dem Finger am Schalter oder das Herstellen der
Stromversorgung bei betätigtem Schalter zieht
Unfälle regelrecht an.
d) Entfernen Sie sämtliche Einstellwerkzeuge
(Einstellschlüssel), ehe Sie das Elektrowerkzeug
einschalten.
Ein an einem beweglichen Teil des Elektrowerkzeugs
angebrachter Schlüssel kann zu Verletzungen führen.
e) Überstrecken Sie sich nicht. Achten Sie jederzeit
darauf, sicher zu stehen und das Gleichgewicht
zu bewahren.
Dadurch haben Sie das Elektrowerkzeug in
unerwarteten Situationen besser im Griff.
f) Tragen Sie entsprechende Kleidung. Tragen
Sie keine lose Kleidung oder Schmuck. Halten
Sie Haar, Kleidung und Handschuhe von
beweglichen Teilen fern.
Lose Kleidung, Schmuck oder langes Haar kann von
beweglichen Teilen erfasst werden.
g) Wenn Anschlüsse für Staubabsaug- und
-sammelvorrichtungen vorhanden sind, sorgen
Sie dafür, dass diese richtig angeschlossen und
eingesetzt werden.
Durch Entfernen des Staubes können
staubbezogene Gefahren vermindert werden.
4) Einsatz und Pflege von Elektrowerkzeugen
a) Überbeanspruchen Sie Elektrowerkzeuge nicht.
Benutzen Sie das richtige Elektrowerkzeug für
Ihren Einsatzzweck.
Das richtige Elektrowerkzeug erledigt seine Arbeit
bei bestimmungsgemäßem Einsatz besser und
sicherer.
b) Benutzen Sie das Elektrowerkzeug nicht, wenn
es sich nicht am Schalter ein- und ausschalten
lässt.
Jedes Elektrowerkzeug, das nicht mit dem Schalter
betätigt werden kann, stellt eine Gefahr dar und
muss repariert werden.
c)
Ziehen Sie den Stecker der Stromversorgung und/
oder Batteriestromversorgung vom Gerät ab, ehe
Sie Einstellarbeiten vornehmen, Zubehörteile
tauschen oder das Elektrowerkzeug verstauen.
Solche präventiven Sicherheitsmaßnahmen verhindern
den unbeabsichtigten Anlauf des Elektrowerkzeugs
und die damit verbundenen Gefahren.
ALLGEMEINE SICHERHEITSHINWEISE
FÜR ELEKTROGERÄTE
WARNUNG
Lesen Sie sämtliche Sicherheitshinweise und
Anweisungen durch.
Wenn die Warnungen und Anweisungen nicht befolgt
werden, kann es zu Stromschlag, Brand und/oder
ernsthaften Verletzungen kommen.
Bitte bewahren Sie alle Warnhinweise und
Anweisungen zum späteren Nachschlagen auf.
Der Begriff„Elektrowerkzeug“ in den Warnhinweisen bezieht
sich auf Ihr Elektrowerkzeug mit Netz- (kabelgebunden)
oder Akkubetrieb (kabellos).
1) Sicherheit im Arbeitsbereich
a) Sorgen Sie für einen sauberen und gut
ausgeleuchteten Arbeitsbereich.
Zugestellte oder dunkle Bereiche ziehen Unfälle
förmlich an.
b)
Verwenden Sie Elektrowerkzeuge niemals an
Orten, an denen Explosionsgefahr besteht, wie
zum Beispiel in der Nähe von leicht entflammbaren
Flüssigkeiten, Gasen oder Staub.
Bei der Arbeit mit Elektrowerkzeugen kann es zu
Funkenbildung kommen, wodurch sich Stäube oder
Dämpfe entzünden können.
c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen
dafür, dass sich keine Zuschauer (insbesondere
Kinder) in der Nähe befinden.
Wenn Sie abgelenkt werden, können Sie die
Kontrolle über das Werkzeug verlieren.
2) Elektrische Sicherheit
a) Die Elektrowerkzeuge müssen mit der
passenden Stromversorgung betrieben werden.
Nehmen Sie niemals irgendwelche Änderungen
am Anschlussstecker vor.
Verwenden Sie bei Elektrowerkzeugen mit
Schutzkontakt (geerdet) niemals Adapterstecker.
Stecker im Originalzustand und passende
Steckdosen reduzieren das Stromschlagrisiko.
b) Vermeiden Sie Körperkontakt mit geerdeten
Gegenständen wie Rohrleitungen, Heizungen,
Herden und Kühlschränken.
Bei Körperkontakt mit geerdeten Gegenständen
besteht ein erhöhtes Stromschlagrisiko.
c) Setzen Sie Elektrowerkzeuge niemals Regen
oder sonstiger Feuchtigkeit aus.
Wenn Flüssigkeiten in ein Elektrowerkzeug
eindringen, erhöht sich das Stromschlagrisiko.
d) Verwenden Sie das Anschlusskabel nicht
missbräuchlich.TragenSiedasElektrowerkzeug
niemals am Stromkabel, ziehen Sie es nicht
damit heran und ziehen Sie den Stecker nicht an
der Anschlussschnur aus der Steckdose.
Halten Sie die Anschlussschnur von Hitzequellen,
Öl, scharfen Kanten und beweglichen Teilen fern.
Beschädigte oder verdrehte Anschlussschnüre
erhöhen das Stromschlagrisiko.
e) Verwenden Sie, wenn Sie ein Elektrowerkzeug
im Freien benutzen, ein für den Außeneinsatz
geeignetes Verlängerungskabel.
Ein für den Außeneinsatz geeignetes Kabel
vermindert das Stromschlagrisiko.
f) Falls sich der Betrieb des Elektrowerkzeugs
in feuchter Umgebung nicht vermeiden lässt,
verwenden Sie eine Stromversorgung mit
Fehlerstromschutzeinrichtung (Residual
Current Device, RCD).
(Übersetzung der Original-Gebrauchsanweisung)
00BookDH24PMH.indb800BookDH24PMH.indb8 2021/05/1316:47:182021/05/1316:47:18

9
Deutsch
d) Lagern Sie nicht benutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern, lassen
Sie nicht zu, dass Personen das Elektrowerkzeug
bedienen, die nicht mit dem Werkzeug selbst und/
oder diesen Anweisungen vertraut sind.
Elektrowerkzeuge in ungeschulten Händen sind
gefährlich.
e) Halten Sie Elektrowerkzeuge instand. Prüfen
Sie sie auf Fehlausrichtungen, Leichtgängigkeit
beweglicher Teile, Beschädigungen von Teilen
und auf jegliche andere Zustände, die sich auf
den Betrieb des Elektrowerkzeugs auswirken
können.
Lassen Sie das Elektrowerkzeug bei
Beschädigungen reparieren, ehe Sie es benutzen.
Viele Unfälle mit Elektrowerkzeugen sind auf
schlechte Wartung zurückzuführen.
f)
Halten Sie Schneidwerkzeuge scharf und sauber.
Richtig gewartete Schneidwerkzeuge mit scharfen
Schneiden bleiben weniger häufig hängen und sind
einfacher zu beherrschen.
g) Benutzen Sie Elektrowerkzeuge, Zubehör,
Werkzeugspitzen und Ähnliches in
Übereinstimmung mit diesen Anweisungen
– beachten Sie dabei die jeweiligen
Arbeitsbedingungen und die Art der
auszuführenden Arbeiten.
Der Gebrauch des Elektrowerkzeugs für andere
als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
5) Service
a) Lassen Sie Elektrowerkzeuge durch qualifizierte
Fachkräfte und nur unter Einsatz passender
Originalersatzteile warten.
Dies sorgt dafür, dass die Sicherheit des
Elektrowerkzeugs nicht beeinträchtigt wird.
VORSICHT
Von Kindern und gebrechlichen Personen fernhalten.
Werkzeuge sollten bei Nichtgebrauch außerhalb der
Reichweite von Kindern und gebrechlichen Personen
aufbewahrt werden.
SICHERHEITSHINWEISE FÜR DEN
BOHRHAMMER
1. Gehörschutz tragen
Die Aussetzung zu lauten Geräuschen kann zu
Gehörverlust führen.
2. Benutzen Sie, falls mit dem Werkzeug mitgeliefert,
den/die Hilfsgriff(e).
Ein Verlust der Kontrolle kann zu Körperverletzungen
führen.
3. Halten Sie das Elektrowerkzeug bei Arbeiten,
bei denen das Schneidezubehör verborgene
Stromleitungen berühren könnte, nur an den
isolierten Griff-Flächen.
Schneidezubehör, das eine Strom führende Leitung
berührt, kann nackte Metallteile des Elektrogeräts unter
Strom setzen und dem Bediener einen Stromschlag
versetzen.
ZUSÄTZLICHE
SICHERHEITSHINWEISE
1. Vergewissern Sie sich, dass die zu verwendende
Stromversorgung den Angaben auf dem Typenschild
dieses Produkts entspricht.
2. Prüfen Sie, ob der Netzschalter auf AUS steht.
Wenn der Stecker an das Netz angeschlossen wird,
während der Schalter auf “ON” steht, beginnt das
Werkzeug sofort zu laufen, was gefährlich ist.
3. Wenn der Arbeitsbereich nicht in der Nähe
des Netzanschlusses liegt, verwenden Sie ein
VerlängerungskabelvonausreichendemQuerschnittund
ausreichender Nennleistung. Das Verlängerungskabel
sollte so kurz wie möglich gehalten werden.
4. Berühren Sie die Bohrerspitze nicht während oder
unmittelbar nach dem Betrieb. Die Bohrerspitze wird
während des Betriebs sehr heiß, und es könnte zu
ernsthaften Verbrennungen kommen.
5. Überzeugen Sie sich, bevor Sie in einer Wand, dem
Boden oder der Decke etwas ausbrechen, meißeln oder
bohren, sorgfältig davon, dass keine elektrischen Kabel
oder Kabelrohre darunter liegen.
6. Halten Sie den Gehäusegriffund Seitenhandgriffdes
Elektrowerkzeugs immer fest in der Hand. Andernfalls
kann die erzeugte Gegenkraft zu einem ungenauen und
sogar gefährlichen Schraubvorgang führen.
7. Eine Staubmaske tragen
Atmen Sie die schädlichen Stäube nicht ein, die bei
den Bohr- und Meißelarbeiten entstehen. Der Staub
kann Ihre Gesundheit und die Gesundheit umstehender
Personen gefährden.
8. Montage des Werkzeugs
○Achten Sie zur Vermeidung von Unfällen unbedingt
darauf, den Schalter auszuschalten und den Stecker aus
der Steckdose zu ziehen.
○Achten Sie bei der Verwendung von Werkzeugen
wie zum Beispiel Spitzmeißeln, Bohrmeißeln usw.
darauf, Originalteile zu verwenden, die von unserem
Unternehmen benannt sind.
○Reinigen Sie das Schaftstück des Werkzeugs.
○Überprüfen Sie die Arretierung durch Ziehen am
Werkzeug.
9. Achten Sie zur Vermeidung von Unfällen unbedingt
darauf, den Schalter auszuschalten und den Stecker
aus der Steckdose zu ziehen, wenn Sie die Bohrmeißel
und anderen verschiedenen Bauteile anbringen oder
entfernen. Der Netzschalter muss außerdem bei einer
Arbeitsunterbrechung und nach der Arbeit ausgeschaltet
werden.
10. Drehung + Hämmern
Verwendung der Bohrmeißelhalterung
(Standardzubehör)
Wenn der Bohrmeißel in Kontakt mit dem
Bewehrungsstahl des Bauwerks gerät, hält der Meißel
sofort an und der Bohrhammer reagiert mit einer
Drehung. Halten Sie deshalb den Seitenhandgriffsicher
fest.
11. Nur Drehung
Verwenden Sie die Bohrfutterhalterung, wenn Sie in
Holz- oder Metallbaustoffbohren
(Standardzubehör)
○Wenn Sie mehr Kraft als nötig anwenden, wird die
Arbeit nicht vorangetrieben, jedoch die Kopfkante
des Bohrmeißels verschlissen und zusätzlich die
Betriebsdauer des Bohrhammers herabgesetzt.
○
Bohrmeißel können abbrechen, wenn Sie den Bohrhammer
aus dem Bohrloch zurückziehen. Für das Zurückziehen ist
es wichtig, eine stoßende Bewegung anzuwenden.
○Versuchen Sie nicht, Ankerlöcher oder Löcher in Beton
zu bohren, wenn die Maschine auf die Funktion Nur
Drehung eingestellt ist.
○Versuchen Sie nicht, den Bohrhammer in der Funktion
Drehung + Hämmern zu verwenden, wenn die
Bohrfutterhalterung montiert ist. Dadurch wird die
Betriebsdauer jedes Bauteils der Maschine erheblich
verkürzt.
12. Nur Hämmern
Verwendung der Bohrmeißelhalterung
(Standardzubehör)
00BookDH24PMH.indb900BookDH24PMH.indb9 2021/05/1316:47:182021/05/1316:47:18

10
Deutsch
SYMBOLE
WARNUNG
Die folgenden Symbole werden für diese Maschine
verwendet. Achten Sie darauf, diese vor der
Verwendung zu verstehen.
DH24PMH / DH26PMC: Bohrhammer
Der Anwender muss die Bedienungsanleitung
lesen, um das Risiko einer Verletzung zu
verringern.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den
Hausmüll!
Gemäß der Europäischen Richtlinie 2012/19/EU
über Elektro- und Elektronikaltgeräte und
deren Umsetzung in nationales Recht müssen
die verbrauchten Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
V
Nennspannung
Vergewissern Sie sich, dass die zu
verwendende Stromversorgung den Angaben
auf dem Typenschild dieses Produkts
entspricht.
PLeistungsaufnahme
n0Leerlaufdrehzahl
Bpm Volllastschlagzahl
φ
max Maximaler Bohrdurchmesser
kg
Gewicht
(Gemäß EPTA-Verfahren 01/2003)
Beton
Stahl
Holz
Funktion Drehung und Hämmern
Funktion Nur Drehung
Funktion Nur Hämmern
Einschalten ON
Ausschalten OFF
Ziehen Sie die Stromleitung aus der Steckdose
Werkzeug der Klasse II
STANDARDZUBEHÖR
Zusätzlich zum Hauptgerät (1 Gerät) enthält die
Packung das nachfolgend aufgelistete Zubehör.
○Plastikkoffer ............................................................... 1
○Seitenhandgriff........................................................... 1
○Tiefenlehre ................................................................. 1
○Bohrfutterhalterung .................................................... 1
Das Standardzubehör kann ohne vorherige
Bekanntmachung jederzeit geändert werden.
ANWENDUNGSGEBIETE
Funktion Drehung und Hämmern
○Bohren von Ankerlöchern
○Bohren von Löchern in Beton
○Bohren von Löchern in Fliesen
Funktion Nur Drehung
○Bohren in Stahl oder Holz
○Festziehen von Maschinenschrauben, Holzschrauben
Funktion nur Hämmern
○Leichtes Meißeln in Beton, Nuten graben und Schleifen.
TECHNISCHE DATEN
Die technischen Daten dieser Maschine sind in der Tabelle
auf Seite 92 aufgelistet.
HINWEIS
Aufgrund des ständigen Forschungs- und
Entwicklungsprogramms von HiKOKI sind Änderungen
der hier gemachten technischen Angaben vorbehalten.
MONTAGE UND BETRIEB
Aktion Abbildung Seite
Einsetzen von SDS-Plus-
Werkzeugen 12
Abnehmen von SDS-Plus-
Werkzeugen 22
Auswahl der Drehrichtung 32
Auswahl des Betriebsmodus 42
Einstellung der Bohrtiefe 52
Änderung der Meißelposition 62
Abnehmen des
Schnellwechselfutters*173
Einsetzen des
Schnellwechselfutters 83
Einsetzen der
Rundschaftwerkzeuge 93
Ein- und Ausschalten und
Einstellung der Geschwindigkeit 10 3
Verriegelung des Ein- /
Ausschalters 11 3
Lösen des Ein- / Ausschalters 12 3
Auswahl von Zubehör*2–
93
*1 Wenn es schwierig ist, die Bohrfutterhalterung oder die
Bohrerspitzenhalterung herauszuziehen, richten Sie den
Umschalthebel an der -Markierung aus und betätigen
Sie den Feststellgriff.
*2 Weiterführende Informationen zu jedem Werkzeug
erhalten Sie bei einem autorisierten HiKOKI-
Kundendienstzentrum.
00BookDH24PMH.indb1000BookDH24PMH.indb10 2021/05/1316:47:182021/05/1316:47:18

11
Deutsch
SCHMIERUNG
Der Mechanismus dieses rotierenden Hammers ist
vollkommen luftdicht gekapselt, um das Eindringen von
Staub und das Auslaufen von Schmiermittel zu vermeiden.
Daher kann dieser rotierende Hammer lange Zeit ohne
Schmierung benutzt werden. Ersetzen Sie das Schmierfett
bei jedem Wechsel der Kohlebürste, um die Betriebsdauer
aufrechtzuerhalten.
Wenn der Bohrhammer mit verbrauchtem Schmierfett
weiterbetrieben wird, frisst sich die Maschine fest und es
verringert sich deren Betriebsdauer.
VORSICHT
Für diese Maschine wird ein spezielles Schmierfett
verwendet, durch die Verwendung eines anderen
Schmierfetts wird folglich die normale Leistungsfähigkeit
der Maschine negativ beeinflusst. Sorgen Sie bitte stets
dafür, dass eine unserer Kundendienstvertretungen den
Austausch des Schmierfetts vornimmt.
WARTUNG UND INSPEKTION
1. Überprüfung der Werkzeuge
Da die Verwendung eines stumpfen Werkzeugs dazu
führt, dass der Motor ausfällt und die Leistungsfähigkeit
nachlässt, ersetzen Sie das Werkzeug durch ein neues
oder schleifen Sie es unverzüglich nach, wenn Sie
Abnutzung feststellen.
2. Inspektion der Befestigungsschrauben
Überprüfen Sie regelmäßig alle Befestigungsschrauben
und stellen Sie sicher, dass sie richtig festgezogen sind.
Sollte sich eine der Schrauben lockern, ziehen Sie sie
sofort wieder fest an. Falls dies nicht getan wird, könnte
das zu ernsthaften Gefahren führen.
3. Wartung des Motors
Die Wicklung des Motors ist das "Herzstück" des
Elektrowerkzeugs.
Wenden Sie die gebotene Sorgfalt auf, um
sicherzustellen, dass die Wicklung nicht beschädigt und/
oder mit Öl oder Wasser benetzt wird.
4. Inspektion der Kohlebürsten
Zur Erhaltung Ihrer Sicherheit und des Schutzes
gegen Stromschlag sollten die Inspektion und das
Auswechseln der Kohlebürsten dieser Maschine
AUSSCHLIESSLICH durch ein von HiKOKI autorisiertes
Kundendienstzentrum durchgeführt werden.
5. Auswechseln des Netzkabels
Sollte das Stromkabel ausgetauscht werden müssen,
muss das durch den Hersteller dieses Werkzeugs
erfolgen, um ein Sicherheitsrisiko zu vermeiden.
VORSICHT
Beim Betrieb und der Wartung von Elektrowerkzeugen
müssen die Sicherheitsvorschriften und Normen des
jeweiligen Landes beachtet werden.
GARANTIE
Auf HiKOKI-Elektrowerkzeuge gewähren wir eine
Garantie unter Zugrundelegung der jeweils geltenden
gesetzlichen und landesspezifischen Bedingungen.
Dieses Garantie erstreckt sich nicht auf Schäden, die auf
Missbrauch, bestimmungswidrigen Einsatz oder normalen
Verschleiß zurückzuführen sind. Im Schadensfall senden
Sie das nicht zerlegte Elektrowerkzeug zusammen
mit dem GARANTIESCHEIN, den Sie am Ende dieser
Bedienungsanleitung finden, an ein von HiKOKI autorisiertes
Servicezentrum.
Information über Betriebslärm und Vibration
Die gemessenen Werte wurden entsprechend EN60745
bestimmt und in Übereinstimmung mit ISO 4871
ausgewiesen.
Gemessener A-gewichteter Schallpegel:
99 dB (A) (DH24PMH)
100 dB (A) (DH26PMC)
Gemessener A-gewichteter Schalldruck:
88 dB (A) (DH24PMH)
89 dB (A) (DH26PMC)
Messunsicherheit K: 3 dB (A).
Gehörschutz tragen.
Gesamtvibrationswerte (3-Achsen-Vektorsumme),
bestimmt gemäß EN60745.
Hammerbohren in Beton:
Schwingungsemissionswert ah, HD =
13,7 m/s2(DH24PMH)
14,1 m/s2(DH26PMC)
Messunsicherheit K = 1,5 m/s2
Äquivalenzwert für das Meißeln:
Schwingungsemissionswert ah, CHeq =
11,0 m/s2(DH24PMH)
10,9 m/s2(DH26PMC)
Messunsicherheit K = 1,5 m/s2
Der angegebene Vibrationsgesamtwert wurde nach einer
Standardtestmethode gemessen und kann zum Vergleich
zwischen verschiedenen Werkzeugen dienen.
Er kann auch für eine Vorbeurteilung der Aussetzung
verwendet werden.
WARNUNG
○Der Vibrationsemissionswert während der tatsächlichen
Benutzung des Elektrowerkzeugs kann von dem
deklarierten Gesamtwert abweichen, abhängig davon,
wie das Werkzeug verwendet wird.
○Legen Sie Sicherheitsmaßnahmen zum Schutz des
Bedieners fest, die auf einer Expositionseinschätzung
unter den tatsächlichen Benutzungsbedingungen
beruhen (unter Berücksichtigung aller Bereiche des
Betriebszyklus, darunter neben der Triggerzeit auch die
Zeiten, in denen das Werkzeug ausgeschaltet ist oder im
Leerlaufbetrieb läuft).
HINWEIS
Aufgrund des ständigen Forschungs- und
Entwicklungsprogramms von HiKOKI sind Änderungen der
hier gemachten technischen Angaben vorbehalten.
00BookDH24PMH.indb1100BookDH24PMH.indb11 2021/05/1316:47:192021/05/1316:47:19

12
Français
3) Sécurité des personnes
a) Rester vigilant, regarder ce que l’on est en train
de faire et faire preuve de bon sens dans son
utilisation de l’outil.
Ne pas utiliser un outil lorsqu’on est fatigué
ou sous l’emprise de drogues, d’alcool ou de
médicaments.
Un moment d’inattention en cours d’utilisation d’un
outil peut entraîner des blessures graves.
b) Utiliser un équipement de sécurité. Toujours
porter des verres de protection.
Les équipements de sécurité tels que les masques contre
les poussières, les chaussures de sécurité antidérapantes,
les casques ou les protections acoustiques utilisés pour les
conditions appropriées réduiront les blessures corporelles.
c) Éviter tout démarrage intempestif. S’assurer
que l’interrupteur est en position d’arrêt avant
de brancher l’outil au secteur et/ou à la batterie,
de le ramasser ou de le porter.
Porter un outil en ayant le doigt sur l’interrupteur ou
brancher un outil dont l’interrupteur est en position
de marche est source d’accidents.
d) Retirer toute clé de réglage avant de mettre
l’outil en marche.
Une clé laissée fixée sur une partie tournante de
l’outil peut donner lieu à des blessures.
e) Ne pas se pencher trop loin. Garder une position
et un équilibre adaptés à tout moment.
Cela permet un meilleur contrôle de l’outil dans des
situations inattendues.
f) S’habiller de manière adaptée. Ne pas porter
de vêtements amples ou de bijoux. Maintenir
cheveux, vêtements et gants à l’écart des pièces
en mouvement.
Les pièces en mouvement peuvent happer les
vêtements amples, les bijoux ou les cheveux longs.
g) Si des dispositifs sont fournis pour le
raccordement d’équipements pour l’extraction
et la récupération des poussières, s’assurer
qu’ils sont connectés et correctement utilisés.
Utiliser des collecteurs de poussière peut réduire les
risques dus aux poussières.
4) Utilisation et entretien de l’outil
a) Ne pas forcer l’outil. Utiliser l’outil adapté à
l’application souhaitée.
Si l’on utilise l’outil électrique adéquat en respectant
le régime pour lequel il a été conçu, il réalisera un
travail de meilleure qualité et plus sûr.
b)
Ne pas utiliser l’outil si l’interrupteur ne permet pas
de passer de l’état de marche à arrêt et vice versa.
Un outil électrique ne pouvant être contrôlé par
l'interrupteur représente un danger et doit être
réparé.
c) Débrancher la fiche de la source d’alimentation
et/ou la batterie de l’outil avant tout réglage,
changement d’accessoires ou avant de ranger
l’outil.
Ces mesures de sécurité préventives réduiront les
risques de démarrage accidentel de l'outil électrique.
d) Après utilisation, ranger l’outil électrique hors
de portée des enfants et ne laisser aucune
personne l’utiliser si elle n’est pas familiarisée
avec les outils électriques ou ces instructions.
Les outils électriques représentent un danger entre
des mains inexpertes.
e) Observer la maintenance de l’outil. S’assurer
que les pièces en mouvement ne sont pas
désalignées ou coincées, qu’aucune pièce
n’est cassée ou que l’outil électrique n’a subi
aucun dommage pouvant affecter son bon
fonctionnement.
AVERTISSEMENTS DE SÉCURITÉ
GÉNÉRAUX POUR L’OUTIL
AVERTISSEMENT
Lire tous les avertissements de sécurité et toutes les
instructions.
Tout manquement à observer ces avertissements et
instructions peut engendrer des décharges électriques, des
incendies et/ou des blessures graves.
Conserver tous les avertissements et toutes les
instructions pour pouvoir s’y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence
à l’outil électrique alimenté par le secteur (avec cordon
d’alimentation) ou à l’outil fonctionnant sur batterie (sans
cordon d’alimentation).
1) Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien
éclairée.
Les zones en désordre ou sombres sont propices
aux accidents.
b) Ne pas faire fonctionner les outils électriques
en atmosphère explosive, par exemple en
présence de liquides inflammables, de gaz ou
de poussières.
Les outils électriques produisent des étincelles qui
peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les badauds à l’écart
pendant l’utilisation de l’outil.
Les distractions peuvent faire perdre le contrôle de
l’outil à l’utilisateur.
2) Sécurité électrique
a) Il faut que les fiches de l’outil électrique soient
adaptées au socle.
Ne jamais modifier la fiche de quelque façon
que ce soit.
Ne pas utiliser d’adaptateurs avec des outils à
branchement de terre.
Des fiches non modifiées et des socles adaptés
réduiront le risque de décharge électrique.
b) Éviter tout contact du corps avec des surfaces
reliées à la terre telles que les tuyaux, les
radiateurs, les cuisinières et les réfrigérateurs.
Il existe un risque accru de décharge électrique si le
corps de l’utilisateur est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des
conditions humides.
La pénétration d’eau à l’intérieur d’un outil
augmentera le risque de décharge électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le
cordon pour porter, tirer ou débrancher l’outil.
Maintenir le cordon à l’écart de la chaleur, du
lubrifiant, des arêtes ou des parties en mouvement.
Des cordons endommagés ou emmêlés augmentent
le risque de décharge électrique.
e) Lorsqu’on utilise un outil à l’extérieur, il faut
utiliser un prolongateur adapté à l’utilisation
extérieure.
L’utilisation d’un cordon adapté à l’utilisation
extérieure réduit le risque de décharge électrique.
f) Si l’usage d’un outil dans un emplacement
humide est inévitable, utiliser une alimentation
protégée par un dispositif différentiel à courant
résiduel (DDR).
L’usage d’un DDR réduit le risque de décharge
électrique.
(Traduction des instructions d’origine)
00BookDH24PMH.indb1200BookDH24PMH.indb12 2021/05/1316:47:192021/05/1316:47:19

13
Français
Si l’outil électrique est endommagé, le faire
réparer avant de le réutiliser.
De nombreux accidents sont dus à des outils mal
entretenus.
f) Garder affûtés et propres les outils permettant
de couper.
Un outil bien entretenu aux bords bien affûtés
risquera moins de se coincer et sera plus facile à
maîtriser.
g) Utiliser l’outil, les accessoires et les lames, etc.,
conformément à ces instructions, en tenant
compte des conditions de travail et du travail à
réaliser.
L'utilisation d'un outil électrique à des fins autres que
celles prévues est potentiellement dangereuse.
5) Maintenance et entretien
a) Confier l’entretien de l’outil à un réparateur
qualifié utilisant uniquement des pièces de
rechange identiques.
Cela assurera le maintien de la sécurité de l’outil.
PRÉCAUTIONS
Maintenir les enfants et les personnes infirmes
éloignés.
Lorsque les outils ne sont pas utilisés, ils doivent être rangés
hors de portée des enfants et des personnes infirmes.
AVERTISSEMENT DE SÉCURITÉ
POUR LE MARTEAU ROTATIF
1. Porter des protecteurs d’oreilles
L’exposition au bruit peut engendrer une perte de l’audition.
2. Utiliser la ou les poignées auxiliaires si elles sont
fournies avec l’outil.
Toute perte de contrôle peut entraîner des blessures.
3. Tenir l’outil électrique par une surface de prise
isolée, lorsqu’on effectue une tâche où l’accessoire
de coupe pourrait toucher un câblage caché ou son
propre cordon d’alimentation.
Le contact de l’accessoire de coupe avec un fil « sous
tension » peut transmettre du courant dans les pièces
métalliques exposées de l’outil « sous tension » et
électrocuter l’opérateur.
AVERTISSEMENTS DE SÉCURITÉ
SUPPLÉMENTAIRES
1. S’assurer que la source d’alimentation utilisée est
conforme aux exigences spécifiées sur la plaque
signalétique du produit.
2. S’assurer que l’interrupteur d’alimentation est en position
d’arrêt.
Si la fiche est branchée dans une prise alors que
l’interrupteur d’alimentation est en position de marche,
l’outil électrique démarrera immédiatement, ce qui peut
provoquer un grave accident.
3. Lorsque la zone de travail est éloignée de la source
d’alimentation, utiliser un cordon prolongateur d’une
épaisseur et d’une capacité nominale suffisantes. Le
cordon prolongateur doit être aussi court que possible.
4. Ne pas toucher le foret pendant ou immédiatement
après le fonctionnement. Il devient très chaud pendant
le fonctionnement et peut provoquer de graves brûlures.
5. Avant de briser, découper ou percer un mur, le plancher
ou le plafond, s’assurer qu’aucun câble électrique ou
conduit n’y soit noyé.
6. Toujours tenir fermement la poignée du corps et la
poignée latérale de l'outil électrique. Autrement, le choc
en retour produit peut entraîner un fonctionnement
imprécis, voire dangereux.
7. Porter un masque à poussière
Ne pas inhaler de poussières dangereuses générées
lorsque vous percez ou burinez. La poussière peut
mettre en danger votre santé et celle des passants.
8. Montage de l'outil
○Pour éviter les accidents, veiller à placer l’interrupteur
sur la position d’arrêt et à débrancher la fiche de la prise.
○Lors de l’utilisation d'outils tels que des points haute
pression, un foret etc.,veillez à utiliser les pièces
d'origine désignées par notre société.
○Nettoyer la partie de tige de l'outil.
○Vérifier le verrouillage en tirant sur l'outil.
9. Pour éviter les accidents, veiller à placer l’interrupteur
sur la position d’arrêt et à débrancher la fiche de la prise
lorsque les forets et d'autres pièces sont installés ou
retirés. Le commutateur d’alimentation doit également
être désactivé pendant les pauses et après le travail.
10. Rotation + martèlement
Utilisation du support de foret
(accessoires standard)
Quand le foret touche une poutre en fer de construction,
le foret s’arrête immédiatement et le marteau rotatif
réagit en tournant. Par conséquent, bien serrer la
poignée latérale.
11. Rotation uniquement
Pour percer du bois ou du métal à l'aide du support de
mandrin porte-foret
(accessoires standard)
○L'application d'une force excessive compromet le travail
et entraîne une détérioration de la pointe du foret,
réduisant ainsi la durée de service du marteau rotatif.
○Les forets peuvent se casser lors du retrait du marteau
rotatif du trou venant d’être percé. Pour le retrait, il est
important d'exercer un mouvement de poussée.
○N’essayez pas de percer des trous d'ancrage ou des
trous dans du béton avec la machine réglée uniquement
dans la fonction de rotation.
○Ne pas essayer d'utiliser le marteau rotatif dans la
fonction de rotation et de martelage lorsque le support
de mandrin porte-foret est fixé. Cela diminue fortement
la durée de vie de chaque composant de la machine.
12. Martèlement uniquement
Utilisation du support de foret
(accessoires standard)
SYMBOLES
AVERTISSEMENT
Les symboles suivants sont utilisés pour l’outil.
Bien se familiariser avec leur signification avant
d’utiliser l’outil.
DH24PMH / DH26PMC: Marteau perforateur
Pour réduire les risques de blessures,
l’utilisateur doit lire le manuel d’utilisation.
Pour les pays européens uniquement
Ne pas jeter les appareils électriques dans les
ordures ménagères !
Conformément à la directive européenne
2012/19/UE relative aux déchets d’équipements
électriques ou électroniques (DEEE), et à sa
transposition dans la législation nationale, les
appareils électriques doivent être collectés à
part et être soumis à un recyclage respectueux
de l’environnement.
V
Tension nominale
S'assurer que la source d'alimentation utilisée
est conforme aux exigences spécifiées sur la
plaque signalétique du produit.
00BookDH24PMH.indb1300BookDH24PMH.indb13 2021/05/1316:47:192021/05/1316:47:19

14
Français
PPuissance absorbée
n0Vitesse à vide
Bpm Taux de percussion à pleine charge
φ
max Diamètre du perçage, max.
kg
Poids
(Selon la procédure EPTA 01/2003)
Béton
Acier
Bois
Fonction de rotation et de martèlement
Fonction de rotation uniquement
Fonction de martèlement uniquement
Bouton ON
Bouton OFF
Débrancher la fiche principale de la prise
électrique
Outil de classe II
ACCESSOIRES STANDARD
Outre l’unité principale (1 unité), l’emballage contient
les accessoires répertoriés ci-dessous.
○Boîtier en plastique .................................................... 1
○Poignée latérale .......................................................... 1
○Gabarit de profondeur ................................................ 1
○Mandrin porte-foret .................................................... 1
Les accessoires standard sont sujets à changement sans
préavis.
APPLICATIONS
Fonction de rotation et de martèlement
○Perçage de trous d'ancrage
○Forage de trous dans le béton
○Forage dans du carrelage
Fonction de rotation uniquement
○Forage dans de l'acier ou du bois
○Serrage des vis mécaniques, vis de bois
Fonction de martèlement seulement
○Burinage à contrainte faible de béton, creusement de
rainure et formation de bordure.
SPÉCIFICATIONS
Les spécifications de cet outil sont énumérées dans le
tableau de la page 92.
REMARQUE
Par suite du programme permanent de recherche et de
développement HiKOKI, ces spécifications peuvent faire
l’objet de modifications sans avis préalable.
INSTALLATION ET FONCTIONNEMENT
Action Figure Page
Insertion d'outils SDS-plus 12
Retrait d'outils SDS-plus 22
Sélection de la direction de rotation 32
Sélection du mode de
fonctionnement 42
Réglage de la profondeur de forage 52
Changement de la position du burin 62
Retrait du mandrin à relâchement
rapide*173
Insertion du mandrin à relâchement
rapide 83
Insertion d'outils d'applications à
courbure circulaire 93
Mise en marche et à l'arrêt et
réglage de la vitesse 10 3
Verrouillage du commutateur de
marche / arrêt 11 3
Relâcher le commutateur de
marche / arrêt 12 3
Sélection des accessoires*2–
93
*1 S'il est difficile de retirer le support de mandrin porte-foret
ou le support de mèche, alignez le levier de changement
avec le repère et tournez la poignée de verrouillage.
*2 Pour obtenir des informations détaillées sur chaque
outil, contactez un service après-vente HiKOKI agréé.
LUBRIFICATION
Ce marteau perforateur est de construction entièrement
hermétique pour le protéger contre la poussière et pour
éviter les fuites de lubrifiant.
Par conséquent, ce marteau perforateur peut être utilisé
sans lubrification pendant une période prolongée.
Remplacer la graisse à chaque fois que vous changez la
brosse à décalaminer pour maintenir sa durée de vie.
Une utilisation prolongée du marteau rotatif avec de la
graisse de verrouillage entraîne un grippage de la machine
et réduit sa durée de service.
ATTENTION
Une graisse spéciale est utilisée avec cette machine,
par conséquent, le niveau normal de la machine risque
d’être sérieusement affecté par l’utilisation d’autres
graisses. Veuillez prendre soin de laisser l’un de nos
techniciens remplacer la graisse.
00BookDH24PMH.indb1400BookDH24PMH.indb14 2021/05/1316:47:192021/05/1316:47:19

15
Français
ENTRETIEN ET VÉRIFICATION
1. Inspection des outils
Comme l’utilisation d’un outil émoussé provoque
des dysfonctionnements et des dégradations des
performances du moteur, remplacer l'outil par un
nouveau ou l'aiguiser immédiatement lorsque l'abrasion
est remarquée.
2. Vérification des vis de fixation
Vérifier régulièrement toutes les vis de fixation et
s’assurer qu’elles sont bien serrées. S’il advient qu’une
vis se desserre, la resserrer immédiatement. Le fait de
négliger ce point pourrait entrainer de graves dangers.
3. Entretien du moteur
Le bobinage de l’ensemble moteur est le « cœur » même
de l’outil électrique.
Veiller soigneusement à ce que ce bobinage ne soit pas
endommagé et/ou mouillé par de l’huile ou de l’eau.
4. Contrôle des balais en carbone
Pour assurer à tout moment la sécurité et la protection
contre les chocs électriques, confier l’inspection et le
remplacement des balais en carbone de cette machine
EXCLUSIVEMENT à un service après-vente HiKOKI
agréé.
5. Remplacement du cordon d’alimentation
Si le cordon d'alimentation doit être remplacé, faire
appel au fabricant du présent outil pour éviter tout risque.
ATTENTION
Lors de l’utilisation et de l’entretien d’outils électriques,
les règlements et les normes de sécurité en vigueur
dans le pays doivent être respectés.
GARANTIE
Nous garantissons que l’ensemble des outils électriques
HiKOKI sont conformes aux réglementations spécifiques
statutaires/nationales. Cette garantie ne couvre pas
les défauts ni les dommages inhérents à une mauvaise
utilisation, une utilisation abusive ou l’usure et les dommages
normaux. En cas de réclamation, veuillez envoyer l’outil
électrique, en l’état, accompagné du CERTIFICAT DE
GARANTIE qui se trouve à la fin du mode d’emploi, dans un
service après-vente HiKOKI agréé.
Au sujet du bruit et des vibrations
Les valeurs mesurées ont été déterminées en fonction de la
norme EN60745 et déclarées conformes à ISO 4871.
Niveau de puissance sonore pondérée A :
99 dB (A) (DH24PMH)
100 dB (A) (DH26PMC)
Niveau de pression acoustique pondérée A :
88 dB (A) (DH24PMH)
89 dB (A) (DH26PMC)
Incertitude K : 3 dB (A).
Porter des protections anti-bruit.
Valeurs totales des vibrations (somme vectorielle triaxiale)
déterminées conformément à EN60745.
Forage par battage dans le béton :
Valeur d’émission de vibration ah, HD =
13,7 m/s2(DH24PMH)
14,1 m/s2(DH26PMC)
Incertitude K = 1,5 m/s2
Valeur de burinage équivalente :
Valeur d’émission de vibration ah, CHeq =
11,0 m/s2(DH24PMH)
10,9 m/s2(DH26PMC)
Incertitude K = 1,5 m/s2
La valeur totale des vibrations a été mesurée par une
méthode d’essai standard et peut être utilisée pour comparer
un outil à un autre.
Elle peut également être utilisée pour une évaluation
préliminaire du niveau d’exposition.
AVERTISSEMENT
○La valeur d’émission de vibrations en fonctionnement de
l’outil électrique peut être différente de la valeur totale
déclarée, en fonction des utilisations de l’outil.
○Identifier les mesures de protection de l’utilisateur
fondées sur une estimation de l’exposition en conditions
d’utilisation (tenant compte de tous les aspects du cycle
d’utilisation, tels que les moments où l’outil est mis hors
tension ou lorsqu’il tourne à vide en plus des temps de
déclenchements).
REMARQUE
Par suite du programme permanent de recherche et de
développement HiKOKI, ces spécifications peuvent faire
l’objet de modifications sans avis préalable.
00BookDH24PMH.indb1500BookDH24PMH.indb15 2021/05/1316:47:192021/05/1316:47:19

16
Italiano
Anche un attimo di disattenzione durante l’uso degli
elettroutensili potrebbe essere causa di gravi lesioni
personali.
b) Indossate l’attrezzatura di protezione personale.
Indossate sempre le protezioni oculari.
L’attrezzatura protettiva, quali maschera facciale,
calzature antiscivolo, caschi o protezioni oculari
ridurrà il rischio di lesioni personali.
c) Impedite le accensioni involontarie. Prima del
collegamento a una sorgente di alimentazione
e/o pacco batteria e prima di raccogliere o
trasportare l’utensile, verificate che l’interruttore
sia posizionato su OFF.
Il trasporto degli utensili elettrici tenendo le proprie dita
sull’interruttore o l’attivazione elettrica degli utensili che
hanno l’interruttore acceso, favorisce gli incidenti.
d) Prima di attivare l’elettroutensile, rimuovete
qualsiasi chiave di regolazione.
Lasciando la chiave in un componente in rotazione
dell’elettroutensile, sussiste il rischio di lesioni
personali.
e) Mantenersi in equilibrio. Mantenersi sempre su
due piedi, in equilibrio stabile.
Ciò consente di controllare al meglio l'elettroutensile
in caso di situazioni impreviste.
f) Vestirsi in modo adeguato. Non indossare abiti
larghi o gioielli. Tenere i capelli, gli abiti e i
guanti lontano dalle parti in movimento.
Abiti allentati, gioielli e capelli lunghi potrebbero
impigliarsi nelle parti in movimento.
g) In caso di dispositivi provvisti di collegamento
ad apparecchiature di rimozione e raccolta
polveri, verificare che queste siano collegate e
utilizzate in modo adeguato.
L’utilizzo della raccolta della polvere può ridurre i
rischi connessi alle polveri.
4) Utilizzo e manutenzione degli elettroutensili
a)
Non utilizzare elettroutensili non idonei. Utilizzare
l’elettroutensile idoneo alla propria applicazione.
Utilizzando l’elettroutensile corretto, si garantirà
un’esecuzione migliore e più sicura del lavoro, alla
velocità di progetto.
b) Non utilizzare l’elettroutensile qualora non
sia possibile accenderlo/spegnerlo tramite
l’interruttore.
É pericoloso utilizzare elettroutensili che non
possano essere azionati dall’interruttore. Provvedere
alla relativa riparazione.
c)
Prima di effettuare qualsiasi regolazione, sostituire
gli accessori o depositare gli elettroutensili,
scollegare la spina dalla presa elettrica e/o il
pacco batteria dall’utensile elettrico.
Queste misure di sicurezza preventive riducono il
rischio di avvio involontario dell’elettroutensile.
d) Depositare gli elettroutensili non utilizzati
lontano dalla portata dei bambini ed evitare che
persone non esperte di elettroutensili o non a
conoscenza di quanto riportato sulle presenti
istruzioni azionino l’elettroutensile.
É pericoloso consentire che utenti non esperti
utilizzino gli elettroutensili.
e) Manutenzione degli elettroutensili. Verificare
che non vi siano componenti in movimento
disallineati o bloccati, componenti
rotti o altre condizioni che potrebbero
influenzare negativamente il funzionamento
dell’elettroutensile.
In caso di guasti, provvedere alla riparazione
dell’elettroutensile prima di riutilizzarlo.
Molti incidenti sono causati da una scarsa
manutenzione.
AVVERTENZE GENERALI DI
SICUREZZA SUGLI UTENSILI
ELETTRICI
AVVERTENZA
Leggere tutti gli avvertimenti di sicurezza e tutte le
istruzioni.
La mancata osservanza degli avvertimenti e delle istruzioni
potrebbe essere causa di scosse elettriche, incendi e/o
gravi lesioni.
Salvare tutti gli avvertimenti e le istruzioni per
riferimenti futuri.
Il termine “utensile elettrico” riportato nelle avvertenze si
riferisce al proprio utensile elettrico alimentato dalla rete (via
cavo) o all’utensile alimentato a batterie (senza cavo).
1) Sicurezza dell’area operativa
a) Mantenere l’area operativa pulita e ordinata.
Aree operative sporche o disordinate possono
favorire gli infortuni.
b) Non utilizzare gli elettroutensili in atmosfere
esplosive, ad es. in presenza di liquidi, gas o
polveri infiammabili.
Gli elettroutensili generano delle scintille che
potrebbero accendere la polvere o i fumi.
c) Tenere lontani bambini e astanti durante
l’utilizzo degli elettroutensili.
Qualsiasi distrazione può essere causa di perdita di
controllo.
2) Sicurezza elettrica
a) Le spine degli elettroutensili devono essere
idonee alle prese disponibili.
Non modificare mai le prese.
Con gli elettroutensili a massa (messi a terra),
non utilizzare alcun adattatore.
L’utilizzo di spine intatte e corrispondenti alle prese
disponibili ridurrà il rischio di scosse elettriche.
b) Evitare qualsiasi contatto con le superfici a
massa o a terra, quali tubi, radiatori, fornelli e
frigoriferi.
In caso di messa a terra o massa del corpo, sussiste
un maggior rischio di scosse elettriche.
c) Non esporre gli elettroutensili alla pioggia o
all’umidità.
La penetrazione di acqua negli elettroutensili
aumenterà il rischio di scosse elettriche.
d) Non tirare il cavo. Non utilizzarlo per il trasporto,
o per tirare o scollegare l’elettroutensile.
Tenere il cavo lontano da fonti di calore, oli,
bordi appuntiti o parti in movimento.
Cavi danneggiati o attorcigliati possono aumentare il
rischio di scosse elettriche.
e) Durante l’uso degli elettroutensili all’esterno,
utilizzare una prolunga idonea per usi esterni.
L’utilizzo di cavi per esterno riduce il rischio di scosse
elettriche.
f) Se è impossibile evitare l’impiego di un
elettroutensile in un luogo umido, utilizzare
l’alimentazione protetta da un dispositivo a
corrente residua (RCD).
L’uso di un RCD riduce il rischio di scosse elettriche.
3) Sicurezza personale
a) Durante l’uso degli elettroutensili, state all’erta,
verificate ciò che state eseguendo e adottate
sempre il buon senso.
Non utilizzate gli elettroutensili qualora siate
stanchi, sotto l’influenza di farmaci, alcol o cure
mediche.
(Traduzione delle istruzioni originali)
00BookDH24PMH.indb1600BookDH24PMH.indb16 2021/05/1316:47:192021/05/1316:47:19

17
Italiano
f) Mantenere gli strumenti di taglio affilati e puliti.
Gli strumenti di taglio in condizioni di manutenzione
adeguata, con bordi affilati, sono meno soggetti al
bloccaggio e sono più facilmente controllabili.
g) Utilizzare l’elettroutensile, gli accessori, le
punte, ecc. in conformità a quanto riportato
nelle presenti istruzioni, tenendo in debita
considerazione le condizioni operative e il tipo
di lavoro da eseguire.
L’uso dell’utensile elettrico per operazioni diverse
da quelle previste potrebbe causare una situazione
pericolosa.
5) Assistenza
a) Affidate le riparazioni dell'elettroutensile a
persone qualificate che utilizzino solamente
parti di ricambio identiche.
Ciò garantirà il mantenimento della sicurezza
dell’elettroutensile.
PRECAUZIONI
Tenere lontano dalla portata di bambini e invalidi.
Quando non utilizzati, gli strumenti dovranno essere
deposti lontano dalla portata di bambini e invalidi.
AVVERTIMENTI DI SICUREZZA SUL
MARTELLO PERFORATORE
1. Indossare protettori per le orecchie
L’esposizione al rumore può causare la perdita dell’udito.
2. Utilizzare le leve ausiliarie se fornite con l’utensile.
La perdita di controllo può causare lesioni alla persona.
3. Afferrare l'elettroutensile dalle superfici isolate
quando si eseguono operazioni in cui l'attrezzo di
taglio potrebbe venire a contatto con fili elettrici
nascosti o con il proprio filo.
Il contatto dell’accessorio da taglio con un filo in tensione
potrebbe mettere in tensione le parti metalliche esposte
dell’utensile elettrico e dare una scossa elettrica
all’operatore.
PRECAUZIONI DI SICUREZZA
AGGIUNTIVE
1. Assicurarsi che la fonte di alimentazione da utilizzare sia
conforme ai requisiti di alimentazione specificati sulla
targhetta dei dati del prodotto.
2. Assicurarsi che l’interruttore dell’alimentazione sia in
posizione OFF.
Se la spina viene collegata ad una presa mentre
l’interruttore di alimentazione è sulla posizione ON, il
demolitore inizia immediatamente a funzionare, con il
rischio di seri incidenti.
3. Se l’area di lavoro è lontana dalla fonte di alimentazione,
usare una prolunga di spessore e capacità nominale
sufficienti. Il cavo di prolunga deve essere il più corto
possibile.
4. Subito dopo aver adoperato l’attrezzo o durante le
operazioni non toccare mai la punta. Questa diviene
molto calda durante il funzionamento e potrebbe
causare ustioni.
5. Prima di iniziare a penetrare, frantumare o perforare un
muro, pavimento o soffitto, accertarsi con sicurezza che
oggetti come cavi e condotte non siano murati in essi.
6. Tenere sempre saldamente l’impugnatura del corpo
macchina e l’impugnatura laterale dell’utensile.
Altrimenti si può produrre un funzionamento scorretto e
persino pericoloso.
7. Indossare una maschera antipolvere
Non inalare la polveri dannose generate durante le
operazioni di perforazione e cesellatura. La polvere
può mettere a rischio la salute propria e delle persone
circostanti.
8. Montaggio dell’utensile
○Per impedire incidenti, assicurarsi di spegnere
l’interruttore e scollegare la spina dalla presa di corrente.
○Quando si utilizzano utensili quali punti toro, punte, ecc.,
assicurarsi di usare i ricambi originali specificati dalla
nostra azienda.
○Pulire la parte del codolo dell’utensile.
○Controllare l’aggancio del trapano tirandolo.
9.
Per impedire incidenti, assicurarsi di spegnere l’interruttore
e scollegare la spina dalla presa di corrente quando le
punte e varie altre parti vengono installate o rimosse.
L’interruttore di alimentazione deve essere spento anche
durante una pausa di lavoro e dopo il lavoro.
10. Rotazione + martellamento
Utilizzo del supporto della punta
(accessori standard)
Quando la punta tocca una sbarra di ferro da
costruzione, la punta si arresterà immediatamente e il
martello perforatore ruoterà all’indietro. Quindi serrare
saldamente l’impugnatura laterale.
11. Solo rotazione
Per forare materiale in legno o in metallo facendo uso del
supporto mandrino
(accessori standard)
○L’applicazione di forza oltre il necessario non solo
affretterà il lavoro, ma deteriorerà il bordo della punta e
ridurrà inoltre la durata del martello perforatore.
○Le punte si potrebbero staccare mentre si ritira il martello
perforatore dal foro trapanato. Per ritirare, è importante
utilizzare un movimento di pressione.
○Non tentare di forare fori di ancoraggio o fori nel
calcestruzzo con la macchina impostata nella sola
funzione di rotazione.
○Non tentare di usare il martello perforatore nella funzione
di rotazione e percussione con il supporto mandrino
attaccato.
Ciò accorcerebbe seriamente la durata di ogni
componente della macchina.
12. Solo martellatura
Utilizzo del supporto della punta
(accessori standard)
SIMBOLI
AVVERTENZA
Di seguito mostriamo i simboli usati per la macchina.
Assicurarsi di comprenderne il significato prima
dell’uso.
DH24PMH / DH26PMC: Martello perforatore
Per ridurre il rischio di lesioni, l’utente deve
leggere il manuale delle istruzioni.
Solo per Paesi UE
Non gettare le apparecchiature elettriche tra i
rifiuti domestici!
Secondo la Direttiva Europea 2012/19/UE
sui rifiuti di apparecchiature elettriche ed
elettroniche e la sua attuazione in conformità
alle norme nazionali, le apparecchiature
elettriche esauste devono essere raccolte
separatamente, al fine di essere reimpiegate in
modo eco-compatibile.
00BookDH24PMH.indb1700BookDH24PMH.indb17 2021/05/1316:47:192021/05/1316:47:19

18
Italiano
V
Tensione nominale
Assicurarsi che la fonte di alimentazione
da utilizzare sia conforme ai requisiti di
alimentazione specificati sulla piastrina del
prodotto.
PPotenza assorbita
n0Velocità a vuoto
Bpm Tasso d’impatto a pieno carico
φ
max Diametro foratura, max.
kg
Peso
(Secondo la Procedura EPTA 01/2003)
Calcestruzzo
Acciaio
Legno
Funzione rotazione e martellatura
Solo funzione rotazione
Solo funzione martellatura
Accensione
Spegnimento
Scollegare la spina dalla presa elettrica
Utensile di classe II
ACCESSORI STANDARD
In aggiunta all’unità principale (1 unità), la confezione
contiene gli accessori elencati di seguito.
○Contenitore in plastica ................................................ 1
○Impugnatura laterale ................................................... 1
○Profondimetro ............................................................ 1
○Supporto mandrino .................................................... 1
Gli accessori standard possono essere cambiati senza
preavviso.
APPLICAZIONI
Funzione rotazione e martellatura
○Fori per ancoraggio
○Fori nel calcestruzzo
○Fori nelle piastrelle
Solo funzione rotazione
○Foratura in acciaio o legno
○Avvitamento di viti a testa cilindrica, viti per legno
Solo funzione martellatura
○Leggera cesellatura di calcestruzzo, scanalatura di
scavo e bordatura.
CARATTERISTICHE
Le specifiche di questa macchina sono elencate nella
Tabella a pagina 92.
NOTA
A causa del continuo programma di ricerche e sviluppo
della HiKOKI, le caratteristiche riportate in questo
foglio sono soggette cambiamenti senza preventiva
comunicazione.
MONTAGGIO E OPERAZIONE
Azione Figura Pagina
Inserimento di utensili SDS-plus 12
Rimozione di utensili SDS-plus 22
Selezione della direzione di rotazione 32
Selezione della modalità di
funzionamento 42
Regolazione della profondità di
foratura 52
Modifica della posizione dello
scalpello 62
Rimozione del mandrino a sgancio
rapido*173
Inserimento del mandrino a sgancio
rapido 83
Inserimento degli utensili per le
applicazioni del gambo tondo 93
Accensione e spegnimento e
impostazione della velocità 10 3
Blocco dell’interruttore On / Off11 3
Rilascio dell’interruttore On / Off12 3
Selezione degli accessori*2–93
*1 Se è difficile estrarre il supporto portapunte o il supporto
per punte da trapano, allineare la leva del cambio con il
simbolo e girare la morsa.
*2 Per informazioni dettagliate riguardo a ciascun utensile,
contattare un centro di assistenza autorizzato HiKOKI.
LUBRIFICAZIONE
Questo martello perforatore ha una struttura completamente
ermetica per proteggerlo dalla polvere e prevenire la perdita
di lubrificante.
Di conseguenza, questo martello perforatore può essere
usato per lunghi periodi senza lubrificazione. Sostituire il
grasso ogni volta che si cambia la spazzola al carbonio per
mantenere la durata di servizio.
L’uso continuato del martello perforatore con il blocco privo
di grasso causerà il grippaggio della macchina riducendone
la durata di utilizzo.
ATTENZIONE
Un grasso speciale viene utilizzato con questa macchina,
quindi, le normali prestazioni della macchina potrebbero
essere negativamente influenzate dall'uso di altri tipi di
grasso. Assicurarsi di fare in modo che sia uno dei nostri
agenti di assistenza ad occuparsi della sostituzione del
grasso.
00BookDH24PMH.indb1800BookDH24PMH.indb18 2021/05/1316:47:192021/05/1316:47:19

19
Italiano
MANUTENZIONE E ISPEZIONE
1. Ispezione degli utensili
Poiché l’uso di un utensile smussato causerà il
malfunzionamento del motore e un’efficienza degradata,
sostituire l’utensile con uno nuovo o riaffilarlo senza
indugio quando si notano segni di abrasione.
2. Ispezione delle viti di montaggio
Ispezionare regolarmente le viti di montaggio e
assicurarsi che siano ben fissate. Se una di queste
dovesse essere allentata, riserrarla immediatamente. Si
rischia in caso contrario di provocare incidenti pericolosi.
3. Manutenzione del motore
L’avvolgimento del motore è il vero e proprio “cuore”
degli attrezzi elettrici.
Fare attenzione a non danneggiare l'avvolgimento e/o
non bagnarlo con olio o acqua.
4. Controllo delle spazzole di carbone
Per mantenere la vostra sicurezza e la protezione da
scosse elettriche, l’ispezione delle spazzole di carbonio
e la loro sostituzione su questa macchina deve essere
eseguita SOLO da un centro assistenza autorizzato
HIKOKI.
5. Sostituzione del cavo di alimentazione
Se è necessaria la sostituzione del cavo di
alimentazione, tale operazione deve essere effettuata
dal produttore di questo agente onde evitare un rischio
alla sicurezza.
ATTENZIONE
Nell’uso e nella manutenzione degli utensili elettrici, è
necessario osservare le norme di sicurezza e i criteri
prescritti in ciascun Paese.
GARANZIA
Garantiamo gli Utensili Elettrici HiKOKI in conformità alle
specifiche normative imposte dalla legge e dai paesi.
Questa garanzia non copre difetti o danni dovuti a uso
erroneo, abuso o normale usura. In caso di lamentele, si
prega di inviare l’Utensile Elettrico, non smontato, insieme
al CERTIFICATO DI GARANZIA che si trova al termine
di queste Istruzioni per l’uso, ad un Centro di Assistenza
Autorizzato HiKOKI.
Informazioni riguardanti i rumori trasmessi dall’aria e
le vibrazioni
I valori misurati sono stati determinati in conformità a
EN60745 e descritti in conformità alla normativa ISO 4871.
Livello misurato di potenza sonora pesato A:
99 dB (A) (DH24PMH)
100 dB (A) (DH26PMC)
Livello misurato di pressione sonora pesato A:
88 dB (A) (DH24PMH)
89 dB (A) (DH26PMC)
Incertezza K: 3 dB (A).
Indossare i dispositivi di protezione acustica.
Valori totali di vibrazione (somma vettori triass.) determinati
secondo la norma EN60745.
Foratura con martello nel calcestruzzo:
Valore di emissione della vibrazione ah, HD =
13,7 m/s2(DH24PMH)
14,1 m/s2(DH26PMC)
Incertezza K = 1,5 m/s2
Valore equivalente di cesellatura:
Valore di emissione della vibrazione ah, CHeq =
11,0 m/s2(DH24PMH)
10,9 m/s2(DH26PMC)
Incertezza K = 1,5 m/s2
Il valore totale di emissione vibrazioni dichiarato è stato
misurato in base al metodo di test standard e può essere
utilizzato per confrontare un utensile con un altro.
Può essere inoltre utilizzato per la stima preliminare
dell’esposizione.
AVVERTENZA
○Il valore di emissione vibrazioni durante l'uso effettivo
dell’utensile può essere diverso dal valore totale
dichiarato in base alle modalità di utilizzo dell’utensile
stesso.
○Identificare le misure di sicurezza per la protezione
dell'operatore basate su stima dell'esposizione
nelle effettive condizioni di utilizzo (prendendo in
considerazione tutte le parti del ciclo di funzionamento
come i tempi in cui l'utensile resta spento e quando
funziona senza essere utilizzato in aggiunta al tempo di
avvio).
NOTA
A causa del continuo programma di ricerche e sviluppo della
HiKOKI, le caratteristiche riportate in questo foglio sono
soggette cambiamenti senza preventiva comunicazione.
00BookDH24PMH.indb1900BookDH24PMH.indb19 2021/05/1316:47:202021/05/1316:47:20

20
Nederlands
Gebruik van een aardlekschakelaar vermindert de
kans op een elektrische schok.
3) Persoonlijke veiligheid
a) Blijf waakzaam, let voortdurend op uw werk
en gebruik uw gezond verstand wanneer u
elektrisch gereedschap gebruikt.
Gebruik geen elektrisch gereedschap wanneer
u moe bent of onder invloed van drugs, alcohol
of medicijnen.
Eén moment van onoplettendheid kan in ernstig
lichamelijk letsel resulteren.
b) Gebruik persoonlijke beschermingsmiddelen.
Draag altijd oogbescherming.
Het gebruik van passende beschermingsmiddelen
volgens de omstandigheden zoals stofmaskers,
antislip-veiligheidsschoenen, een helm of
gehoorbescherming vermindert het risico op
lichamelijk letsel.
c) Voorkom dat het gereedschap per ongeluk
kan starten. Controleer of de schakelaar in de
uit-stand staat voordat u de voeding en/of de
accu aansluit, het gereedschap oppakt of gaat
dragen.
Zorg ervoor dat u tijdens het verplaatsen van het
elektrisch gereedschap uw vingers uit de buurt van
de schakelaar houdt en sluit de stroombron niet aan
terwijl de schakelaar op aan staat om ongelukken te
vermijden.
d) Verwijder sleutels en moersleutels uit
het gereedschap voordat u het elektrisch
gereedschap aanzet.
Een (moer)sleutel die is achtergebleven op een
bewegend onderdeel van het elektrisch gereedschap
kan lichamelijk letsel veroorzaken.
e) Reik niet te ver. Zorg ervoor dat u te allen tijde
stevig staat en uw evenwicht behoudt.
Op deze manier heeft u tijdens een onverwachte
situatie meer controle over het elektrisch
gereedschap.
f) Draag geschikte kleding. Draag geen loszittende
kleding of sieraden. Houd uw haar, kleding en
handschoenen uit de buurt van bewegende
onderdelen.
Loszittende kleding, sieraden en lang haar kunnen in
de bewegende onderdelen verstrikt raken.
g) Indien het elektrisch gereedschap van een
aansluiting voor stofafzuiging is voorzien, dan
dient u ervoor te zorgen dat de stofafzuiging
aangesloten en op de juiste manier gebruikt
wordt.
Het gebruik van stofafzuiging vermindert eventuele
stofgerelateerde risico’s.
4) Bediening en onderhoud van elektrisch
gereedschap
a) Het elektrisch gereedschap mag niet geforceerd
worden. Gebruik het juiste gereedschap voor
het karwei.
U kunt de klus beter en veiliger uitvoeren wanneer u
het juiste elektrische gereedschap gebruikt.
b) Gebruik het elektrisch gereedschap niet als de
schakelaar niet goed werkt.
Elektrisch gereedschap dat niet via de schakelaar
bediend kan worden is gevaarlijk en moet
onmiddellijk gerepareerd worden.
c) Haal de stekker uit het stopcontact en/of de
accu van het elektrisch gereedschap voor u
afstellingen verricht, accessoires verwisselt of
voordat u het elektrisch gereedschap opbergt.
Dergelijke preventieve veiligheidsmaatregelen
verminderen het risico dat het elektrisch
gereedschap per ongeluk opstart.
ALGEMENE
VEILIGHEIDSWAARSCHUWINGEN
VOOR ELEKTRISCH GEREEDSCHAP
WAARSCHUWING
Lees alle waarschuwingen en instructies aandachtig
door.
Het niet opvolgen van de waarschuwingen en instructies kan
leiden tot een elektrische schok, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en aanwijzingen voor
eventuele naslag in de toekomst.
De term „elektrisch gereedschap” heeft zowel betrekking op
elektrisch gereedschap dat via de netvoeding van stroom
wordt voorzien als gereedschap dat via een accu (snoerloos)
van stroom wordt voorzien.
1) Veiligheid van de werkplek
a)
Zorg voor een schone en goed verlichte werkplek.
Een rommelige of donkere werkplek verhoogt de
kans op ongelukken.
b) Gebruik elektrisch gereedschap niet in een
explosieve omgeving, bijvoorbeeld in de
aanwezigheid van ontvlambare vloeistoffen,
gassen of stof.
Elektrisch gereedschap kan vonken afgeven.
Deze vonkjes kunnen stofdeeltjes of gassen doen
ontbranden.
c) Houd kinderen en andere omstanders tijdens
het gebruik van elektrisch gereedschap uit de
buurt.
Afleidingen kunnen gevaarlijk zijn.
2) Elektrische veiligheid
a) De stekker van het elektrisch gereedschap
moet geschikt zijn voor aansluiting op het
stopcontact.
De stekker mag op geen enkele manier
gemodificeerd worden.
Gebruik geen verloopstekker met geaard
elektrisch gereedschap.
Deugdelijke stekkers en geschikte stopcontacten
verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde
oppervlakken zoals leidingen, radiatoren,
fornuizen en koelkasten.
Wanneer uw lichaam geaard is, loopt u een groter
risico op een elektrische schok.
c) Stel het elektrisch gereedschap niet bloot aan
regen of vochtige omstandigheden.
Het risico op een elektrische schok wordt vergroot
wanneer er water in het elektrische gereedschap
terechtkomt.
d) Behandel het snoer voorzichtig. Gebruik het
snoer niet om het elektrisch gereedschap
aan te dragen of mee te slepen en gebruik het
snoer niet om de stekker uit het stopcontact te
trekken.
Houd het snoer uit de buurt van warmtebronnen,
olie, scherpe randen of bewegende onderdelen.
Een beschadigd of verward snoer verhoogt het risico
op een elektrische schok.
e) Gebruik buitenshuis een verlengsnoer dat
specifiek geschikt is voor het gebruik buiten.
Het gebruik van een snoer dat specifiek geschikt is
voor gebruik buitenshuis vermindert het risico op een
elektrische schok.
f) Als het elektrisch gereedschap in een vochtige
omgeving gebruikt moet worden, dient een
voeding met aardlekschakelaar te worden
gebruikt.
(Vertaling van oorspronkelijke instructies)
00BookDH24PMH.indb2000BookDH24PMH.indb20 2021/05/1316:47:202021/05/1316:47:20
