电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动
(无线) 电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
目次
电动工具通用安全警告...............................2
锤钻安全警告...................................................4
符号.......................................................................4
规格.......................................................................5
标准附件.............................................................5
选购附件 (分开销售) ....................................6
用途.......................................................................8
作业之前.............................................................8
使用方法..........................................................10
怎么样使用取心钻具 (轻载用) .............13
润滑....................................................................14
维护和检查.....................................................14
维修零部件一览表......................................15
000BookDH24PHChS.indb2000BookDH24PHChS.indb2 2018/03/2716:14:272018/03/2716:14:27

3
中文
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器 (ＲＣＤ)。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
000BookDH24PHChS.indb3000BookDH24PHChS.indb3 2018/03/2716:14:272018/03/2716:14:27

4
中文
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
锤钻安全警告
1. 请佩戴护耳罩。
暴露在噪声中会引起听力损伤。
2. 如果随工具提供辅助手柄，请使用。
操作失手会引起人身伤害。
3. 在切削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面
来握持工具。切削附件碰到带电导线会使工具外露的金属零件带电从而使操
作者受到电击。
4. 作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。
5. 对墙壁、天花板和地板进行钻孔或钻碎作业时，应彻底查明里面是否敷设电
缆或导管。
6. 使用锤钻时，应牢牢握住工具的操作柄和侧柄。否则，所产生的反作用力会
将孔钻歪，甚至会造成危险。
7. 佩戴防尘口罩
不要吸入在钻凿操作过程中产生的有害粉尘。粉尘会危机到自身和旁观者的
身体健康。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅读使用说明书
000BookDH24PHChS.indb4000BookDH24PHChS.indb4 2018/03/2716:14:272018/03/2716:14:27

5
中文
规格
型式 DH24PH DH26PC DH28PCY
电压 220 V
输入功率 730 W 830 W 850 W
空载转速 0 － 1050 /min 0 － 1100 /min
满载冲击率 0 － 3950 /min 0 － 4300 /min
能力∶ 混凝土
钢铁
木材
3.4 － 24 mm
13 mm
32 mm
3.4 － 26 mm
13 mm
32 mm
3.4 － 28 mm
13 mm
32 mm
重量 (不含线缆) 2.7 kg 2.8 kg 2.9 kg
标准附件
除了主机 (1 台) 外，产品包中还包括表中所列的附件。
DH24PH DH26PC DH28PCY
塑料盒 111
侧柄 111
深度计 111
000BookDH24PHChS.indb5000BookDH24PHChS.indb5 2018/03/2716:14:272018/03/2716:14:27

6
中文

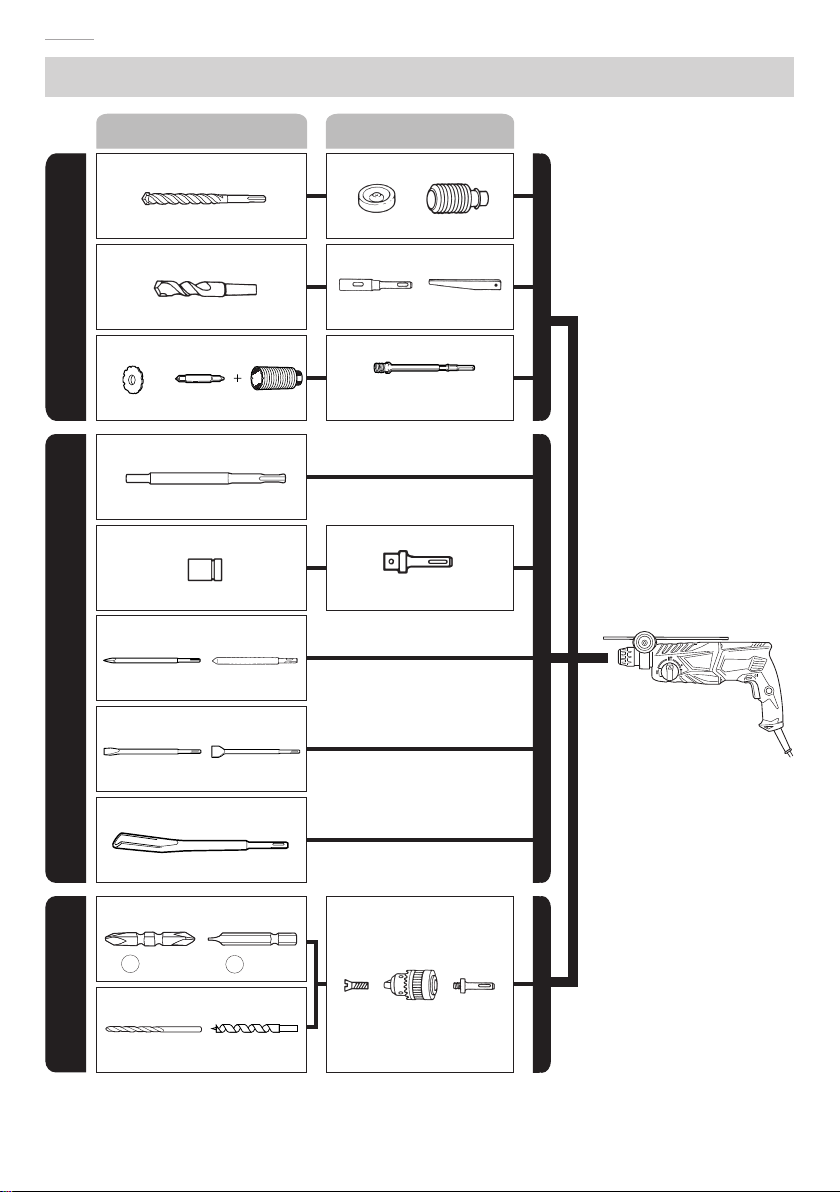

选购附件 (分开销售)
⦁
在混凝土或瓷砖上钻孔
⦁ 钻锚孔
⦁ 大孔钻
⦁ 锚栓安装
⦁ 粉碎作业
⦁ 开槽和修边
⦁ 开槽器具
⦁ 导螺杆
⦁
在钢材或木材上钻孔
⦁
化学锚栓的螺栓固定作业
用于面朝上的作业
钻头
+钻头
-
钻头
钻头 (锥柄)
锚栓安装转接器
六角套筒
开槽凿
钢材专用钻头 木材专用钻头
专用
螺丝
卡盘
转接器
钻头卡盘
(13 VLRB-D)
化学锚栓转接器
尖钻头 (方形)
錾子
尖钻头 (圆形)
切割钻
锥柄转接器
引导盘 钻心轴 中央销 钻心
扁销
集尘盖 集尘器 (B)
+
++
用具 转接器
旋钻 + 捶击
仅旋钻 仅捶击
000BookDH24PHChS.indb6000BookDH24PHChS.indb6 2018/03/2716:14:272018/03/2716:14:27

7
中文
● 在混凝土或瓷砖上钻孔
钻头 (细长轴)
外径 全长 有效长度
3.4 mm 90 mm 45 mm
3.5 mm
SDS-plus 钻头
外径 全长 有效长度
4.0 mm 110 mm 49 mm
5.0 mm 110 mm 49 mm
160 mm 99 mm
5.5 mm 110 mm 50 mm
6.0 mm 110 mm 50 mm
160 mm 100 mm
6.4 mm 160 mm 100 mm
6.5 mm 160 mm 100 mm
7.0 mm 160 mm 100 mm
7.5 mm 160 mm 100 mm
8.0 mm 160 mm 100 mm
8.5 mm 160 mm 100 mm
9.0 mm 160 mm 100 mm
9.5 mm 160 mm 100 mm
10.0 mm 160 mm 100 mm
260 mm 200 mm
10.5 mm 160 mm 100 mm
260 mm 200 mm
11.0 mm 160 mm 100 mm
12.0 mm 160 mm 88 mm
260 mm 187 mm
12.5 mm 160 mm 88 mm
260 mm 187 mm
12.7 mm 160 mm 88 mm
260 mm 187 mm
13.0 mm 160 mm 87 mm
14.0 mm 160 mm 87 mm
SDS-plus 钻头
外径 全长 有效长度
14.3 mm 160 mm 87 mm
260 mm 186 mm
14.5 mm 160 mm 87 mm
260 mm 186 mm
15.0 mm 160 mm 85 mm
16.0 mm 160 mm 85 mm
260 mm 186 mm
16.5 mm 160 mm 85 mm
17.0 mm 160 mm 85 mm
260 mm 185 mm
17.5 mm 160 mm 90 mm
260 mm 185 mm
18.0 mm 160 mm 85 mm
19.0 mm 260 mm 185 mm
20.0 mm 260 mm 175 mm
22.0 mm 260 mm 175 mm
24.0 mm 250 mm 173 mm
25.0 mm 450 mm 375 mm
● 大孔钻
钻心外径 中央销 钻心柄全长
25 mm* 不适用
105 mm
300 mm
29 mm*
32 mm
(A)35 mm
38 mm
45 mm (B) 300 mm
50 mm
* 不带引导盘
000BookDH24PHChS.indb7000BookDH24PHChS.indb7 2018/03/2716:14:282018/03/2716:14:28

8
中文
● 使用挡块 ● 钻锚孔
松开翼形螺栓，然后将挡块插入
侧把手上的安装孔内。
锥柄转接器
锥度模式
W 1/4” 1 号莫尔斯锥度
W 5/16” 2 号莫尔斯锥度
W 3/8” A 锥柄
W 1/2” B 锥柄
W 5/8”
用途
旋钻与锤钻 单纯旋钻
○ 钻开锚栓孔 ○ 对钢材或木材钻孔
○ 对混凝土钻孔 (与选购附件匹配使用)
○ 对瓷砖钻孔 ○ 旋紧机械螺丝、木螺丝
(与选购附件匹配使用)
单纯锤钻
○ 轻凿混凝土、开槽和修边。
作业之前
1. 电源
确认所使用的电源与工具铭牌上标示的规格是否相符。
2. 电源开关
确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具
将出其不意地立刻转动，从而招致严重事故。
3. 延伸线缆
若作业场所移到离开电源的地点，应使用容量足够、装合适的延伸线缆，并
且要尽可能地短些。
4. 安装钻头 (图 1)
注意！
为避免意外事故，请务必关闭开关并
拔下电源插头。
注:
当使用尖钻、钻头等工具时，请务必
使用本公司原装配件。

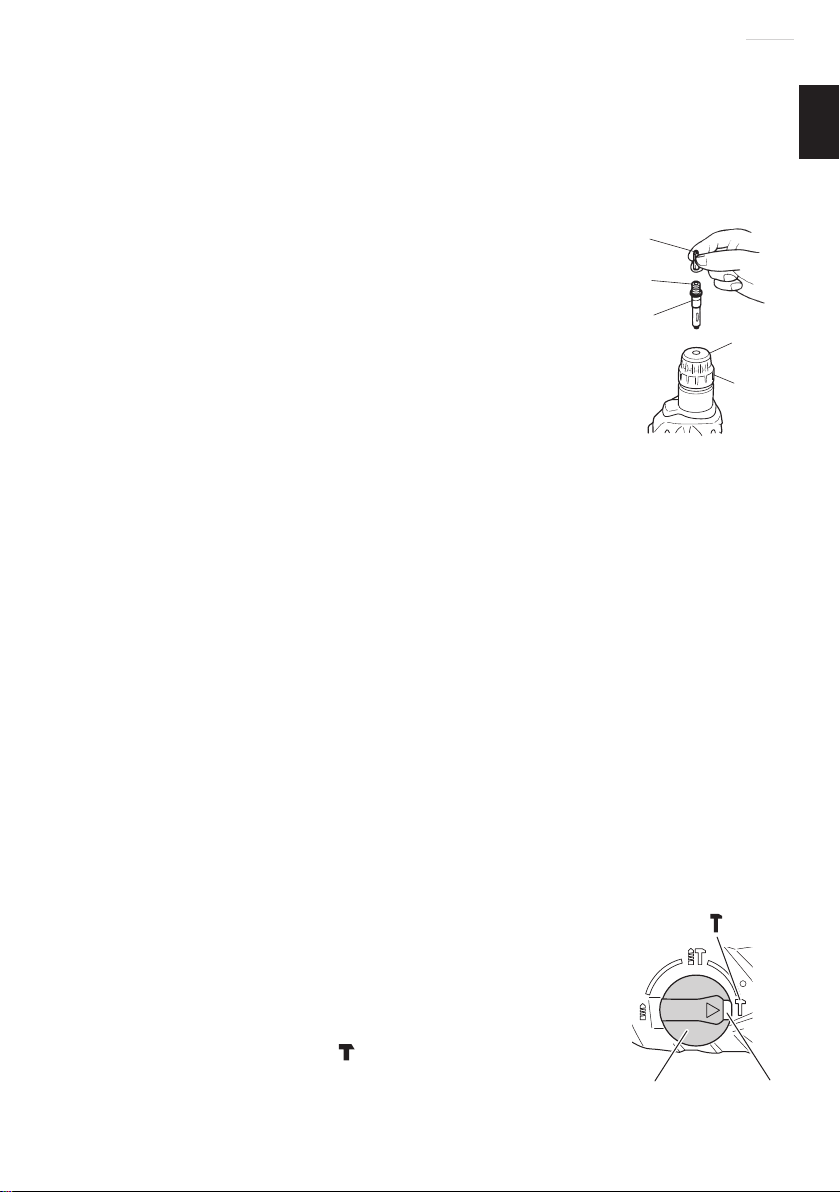

(1) 清洁钻头柄。
(2) 旋转钻头将其插入钻头夹盘直至插
锁插紧。(图 1)
钻头 SDS-plus 长柄部
前帽
夹卡
图 1
000BookDH24PHChS.indb8000BookDH24PHChS.indb8 2018/03/2716:14:282018/03/2716:14:28

9
中文
(3) 拉钻头以检查是否完全插紧。
(4) 卸下钻头时，首先请按箭头所示方向将
夹卡完全拉出，然后将钻头从夹卡上拉
下。(图 2)

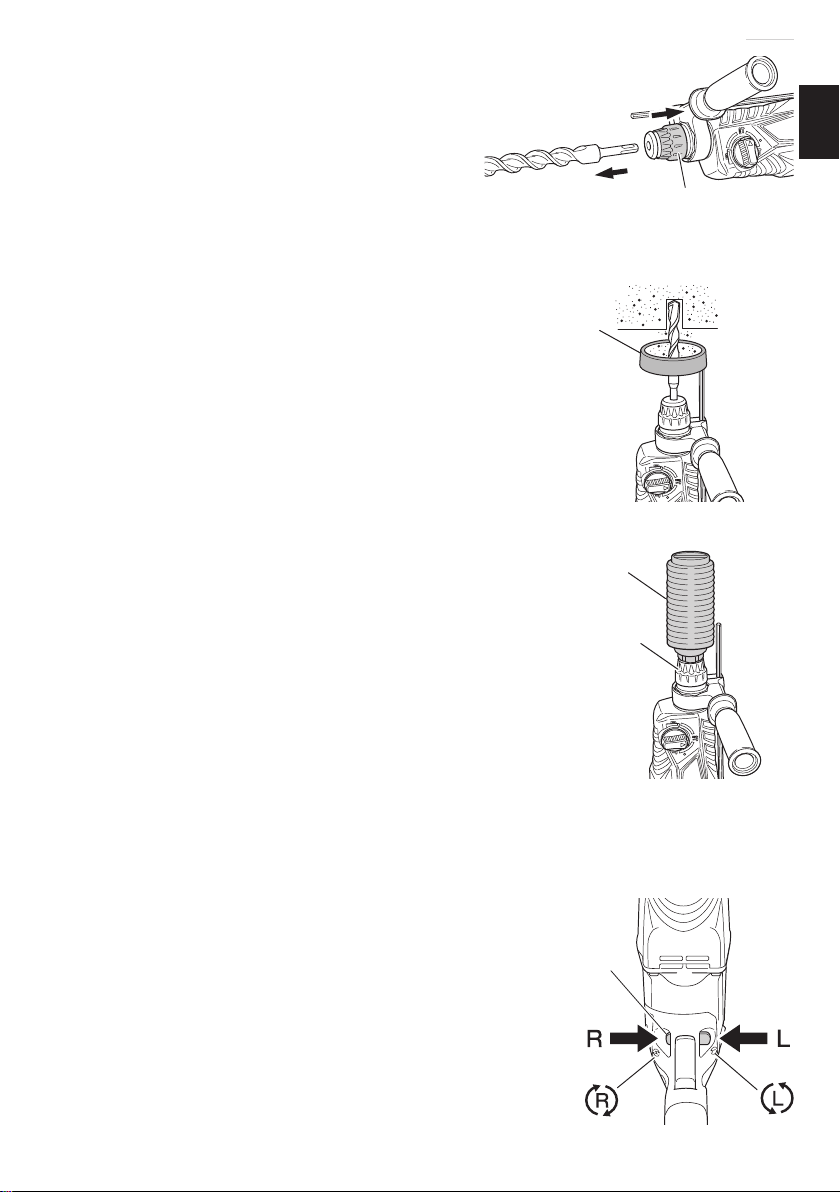

5. 安装集尘杯和集尘器 (B) (选购附件)
(图 3、图 4)
使用锤钻进行头上工作时，请装上集尘
杯和集尘器 (B)，以减少灰尘的掉下，便
於操作。
○ 集尘杯的安装方法
请按照图 3 所示方法，将集尘杯装在钻
头上使用。
使用粗径钻头时，请用本工具将集尘杯
的中心孔开大。
○ 集尘器 (B) 的安装方法
使用集尘器 (B) 时，请将集尘器 (B) 与
夹卡上的槽对准后，将集尘器 (B) 从钻
头的顶端插进去 (图 4)。
注意！
○ 集尘杯和集尘器 (B) 是专门用於混凝土
的钻孔，请勿用於金属、木材的钻孔。
○ 请将集尘器 (B) 完全插入主机的夹盘部。
○ 当集尘器 (B) 与混凝土表面有一段距离
的状态下，打开锤钻开关进行工作时，
集尘器 (B) 会跟钻头同时旋转。因此，
请务必将集尘杯紧压在混凝土表面上后
再打开开关进行钻孔工作。(如将集尘器
(B) 用於全长 190 mm 以上的钻头时，
集尘器 (B) 便无法贴紧混凝土表面而旋转。因此，请将集尘器 (B) 与全长
166 mm, 160 mm, 110 mm 的钻头配套使用。)
○ 每钻 2 ～ 3 个孔后，请将粉尘丢掉。
○ 更换钻头时，请卸下集尘器 (B) 以后再进行。
6. 选择螺丝钻头
为了避免螺丝头或钻头被损坏，旋螺丝时一定要使
用与螺丝直径相配的钻头。
7. 确认钻头的旋转方向 (图 5)
按下按键的 R (右) 侧可使钻头沿顺时针方向 (前视)
旋转；按下按键的 L (左) 侧可使钻头沿逆时针方向
旋转。
夹卡
图 2
集尘杯
图 3
集尘器 (B)
夹卡
图 4
按钮
图 5
000BookDH24PHChS.indb9000BookDH24PHChS.indb9 2018/03/2716:14:292018/03/2716:14:29

10
中文
使用方法
注意！
在进行钻头及各种零部件的安装、拆卸，中断作业时及作业之后，为防止发
生意外事故，请务必关闭开关，从插座拔出插头。
1. 开关的操作
钻头的转速可以靠改变触发开关的拉动量
来控制。轻拉触发开关，转速低 ；稍用力
拉开关，转速增高。拉动触发开关后再按
下停止销的话，便可进行连续作业。若想
关掉触发开关，请再次拉动触发开关，以
使停止销松开并使触发开关回到其起始位
置。
然而，倒转时只能将触发开关拉出一半，
旋转速度为正常旋转时的约一半。
另外，倒转时不能使用开关止动器。
2. 旋钻＋锤钻

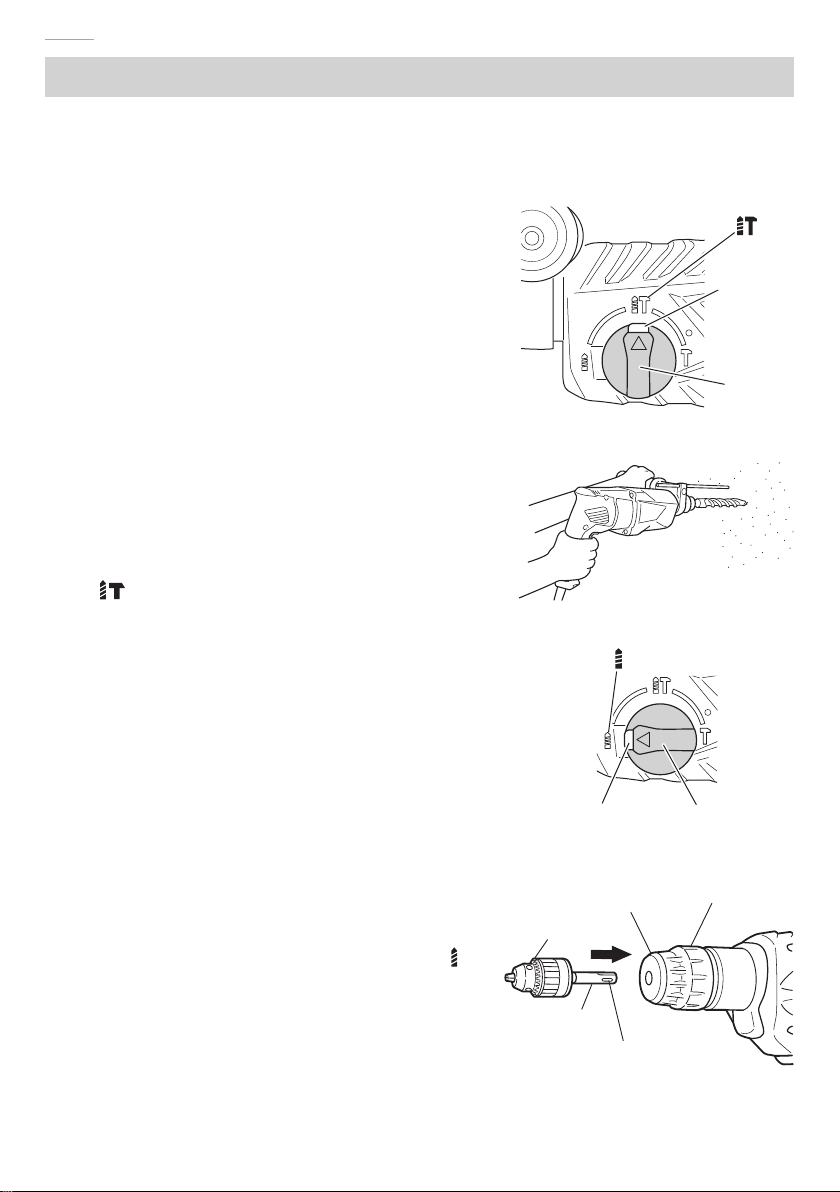

按压按钮将选择杆逆时针方向转到标有
“”记号的位置时，锤钻就能以“旋
钻＋锤钻”的模式进行工作。(图 6)
(1) 安装钻头。
(2) 将钻头尖端放在钻孔位置，然后拉动触发
开关。(图 7)
(3) 使用锤钻进行作业时，不需要用力推压。
只要稍加按压，让钻碎的粉尘徐徐排即可。
注意！
钻头碰到建筑物的钢筋时会立即停止转
动。但锤钻又将随即转动 (如图 7)，因
此，必需握紧侧柄和操作柄。
3. 旋钻
按压按钮将选择杆顺时针方向转到标有“ ”
号的位置，锤钻就进行单纯旋钻。(图 8)
用配备的钻头夹盘和夹盘附加器 (选购附
件) 钻木材或金属时，请按下列程序操作。
安装钻头夹盘和夹盘附加器∶(图 9)
(1) 将钻头夹盘装配在夹盘附加器上。
(2) SDS-plus 长柄与钻头相同。因此，装配 SDS-plus 长柄时，请参照“安装钻头”
处的说明。
按钮
选择杆
图 6
图 7
按钮 选择杆
图 8
前帽 夹卡
SDS-plus 长柄部
钻头夹盘
夹盘附加器
图 9
000BookDH24PHChS.indb10000BookDH24PHChS.indb10 2018/03/2716:14:292018/03/2716:14:29

11
中文
注意！
○ 过分用力不仅无助於作业，而且会损坏钻头的刃尖，缩短钻头的寿命。
○ 从钻孔中抽出钻头时，锤钻可能会折断，所以抽出时必须小心。
○ 不要在单旋钻的功能下用锤钻钻锚孔或在混凝土上钻孔。
○ 装有钻头夹盘和夹盘附加器时，不要在旋钻加锤击的功能下使用锤钻，这会
严重缩短机器各个部件的寿命。
4. 旋机械螺丝时 (图 10)
首先把钻头插入夹盘附加器 (D) 端部的
夹紧器中。
然后，按 4 (1), (2), (3), 中所描述的步
骤把夹盘附加器 (D) 装在主机上，然后
将钻头的刃尖放入螺丝头部的槽内，抓
紧主机，旋紧螺丝。
注意！
○ 注意不要过分加长旋螺丝的时间，否则，过大的力会损坏螺丝。
○ 旋螺丝时，锤钻要垂直对准螺丝头，否则，螺丝头或钻头会受损，或者旋转
力不能被完全传给螺丝。
○ 装有钻头和夹盘附加器时，不要在旋钻加锤击的功能下使用锤钻。
5. 旋木螺丝时 (图 10)
(1) 选择适当的钻头
如果可能的话，请尽量使用十字头螺丝，因为钻头很容易滑出一字头螺丝的
槽。
(2) 旋木螺丝
○ 在旋木螺丝之前，在木板上开适当的先导孔，然后把钻头放入螺丝头部的槽
内，缓缓地将螺丝旋进孔内。
○ 低速转动锤钻一会儿直到木螺丝被旋进木板一部分，然后更紧地握住触发开
关以便得到最佳旋转力。
注意！
在为木螺丝准备先导孔时，应特别注意木板的硬度。如
果孔极小或极浅，用较大的力将螺丝旋进孔的话，有时
会损坏木螺丝的螺纹。
6. 只锤钻
按压按钮，将选择杆转至“ ”标记处，锤钻能以单纯
锤钻模式工作。(图 11)
头
夹紧器
夹盘附加器 (D)
前帽
夹卡
图 10
选择杆 按钮
图 11
000BookDH24PHChS.indb11000BookDH24PHChS.indb11 2018/03/2716:14:292018/03/2716:14:29

12
中文

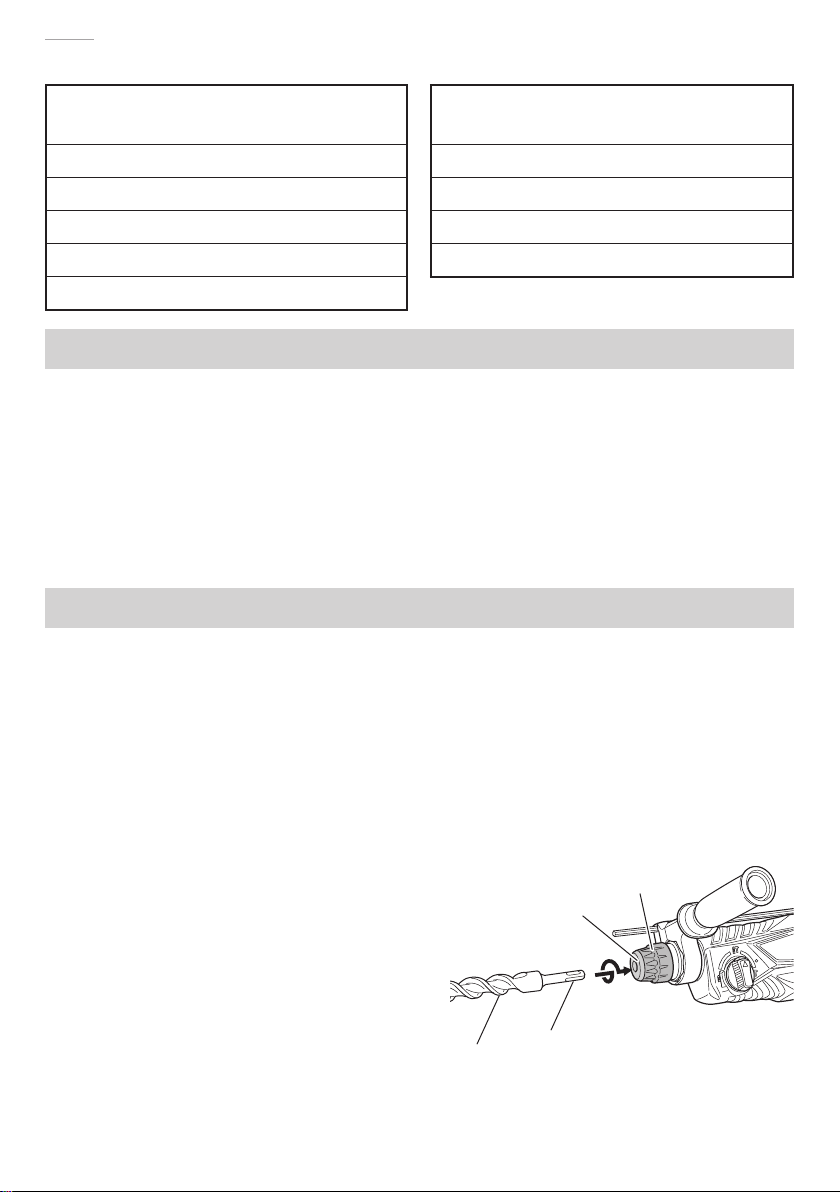

(1) 安装尖钻或冷錾。
(2) 按压按钮，将选择杆转至“ ”标
记和“ ”标记的中间。(图 12)
松开旋钮，转动夹卡将冷錾调到所
需的位置。(图 13)
(3) 将选择杆转至“ ”标记处。( 图 11)
锁定尖钻或冷錾。
7. 使用停止器 (图 14)
(1) 旋松侧柄的圆头螺丝，把深度计插
进侧柄上的安装孔。
(2) 按孔深调节深度计的位置，然后旋
紧圆头螺栓。
8. 钻头 (锥柄) 和锥柄附加器的使用
(1) 把锥柄附加器安装在锤钻上。
(图 15)
(2) 把钻头 (锤柄) 安装在锤柄附加器
上。(图 15)
(3) 接通开关，按预定深度钻开一个孔
口。
(4) 拆卸钻头时，可将制销插入锥柄附
加器的缝隙，把钻头放在台座上，
用锥子敲打制销头部。(图 16)
钻头
锥柄附加器 前帽 夹卡
图 15
选择杆 按钮
图 12
图 13
夹卡
侧柄
深度计
安装孔
图 14
锥柄附加器 台座
制销
图 16
000BookDH24PHChS.indb12000BookDH24PHChS.indb12 2018/03/2716:14:292018/03/2716:14:29

13
中文
怎么样使用取心钻具 (轻载用)
镗穿大孔时，可使用取心钻具 (轻载用)
进行作业。这时候，必需使用选购件的
中间销和取心钻柄。
1. 安装
注意！
应先确认电源开关是否切断，插头有
无从电源插座拆除。

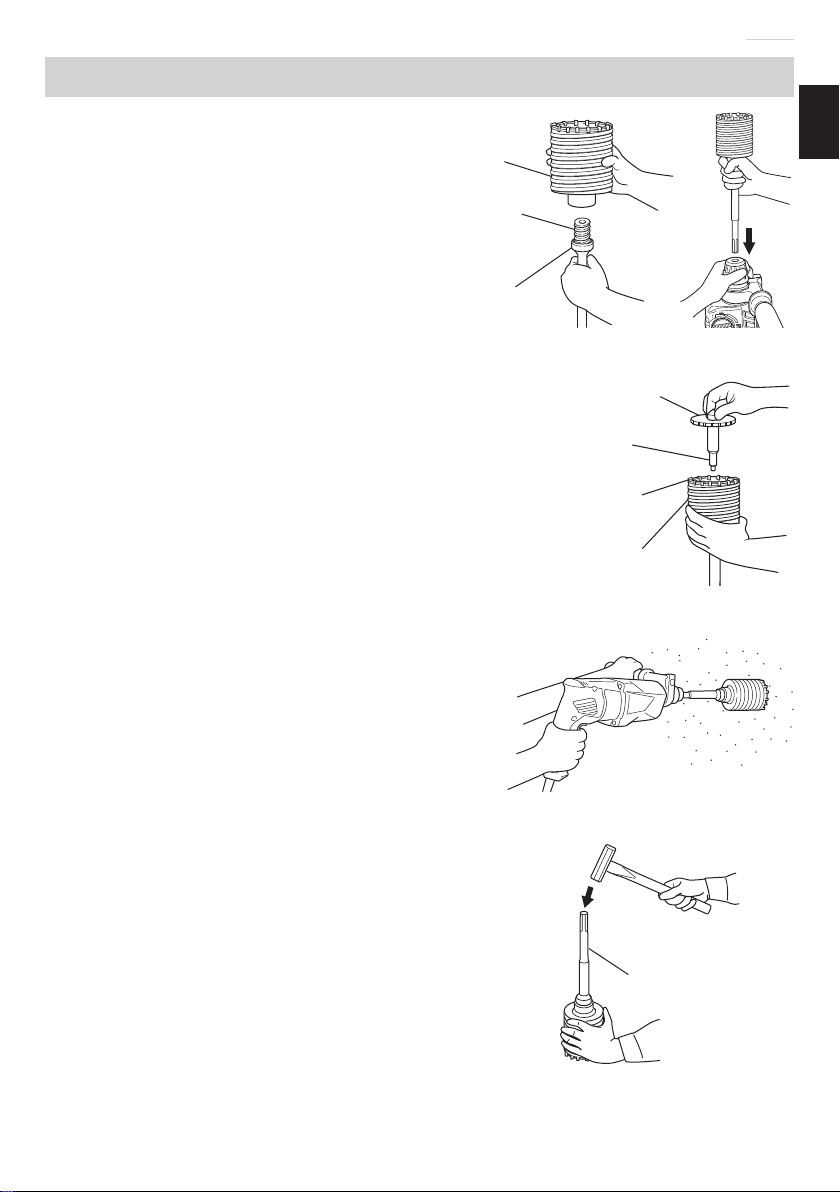

(1) 把取心钻具安装於取心钻柄 (图 17)。
润滑取心钻柄的螺纹，可使拆解更加
容易。
(2) 把取心钻柄安装於锤钻 (图 18)。
(3) 把中间销插入於导板上直到受挡阻为
止。
(4) 把导板和取心钻具拼装起来，往右向
或左向转动导板，直到朝下也不掉落
(图 19)。
2. 怎么样进行钻孔 (图 20)
(1) 把插头插接於电源插座。
(2) 中间销里装有弹簧。垂直推压於墙壁
或地板，使取心钻具尖端成为与之全
面接触的状态，然后开动钻机。
(3) 钻到大约 5 mm 深度，钻孔位置即可
确定。这时候，可存从取心钻具拆下
中间销和导板。
(4) 过分用力不仅无助於作业，而且会损
坏钻头的刀尖，缩短锤钻的寿命。
注意！
拆除中间销和导板时，应先切断开关，
并从电源插座拆下插头。
3. 拆卸 (图 21)
亦可从锤钻拆下取心钻柄，然后拿稳
取心钻具，用锤子强力锤击取心钻柄
二至三次，让螺纹部松开，把取心钻
具拆下。
图 18
取心钻具
螺纹
取心钻柄
图 17
导板
中间销
取心钻具尖端
取心钻具
图 19
图 20
取心钻柄
图 21
000BookDH24PHChS.indb13000BookDH24PHChS.indb13 2018/03/2716:14:302018/03/2716:14:30

14
中文
润滑
此一锤钻应使用低粘度滑脂。这样，可长时间使用而无需更换滑脂。为了维持
机器的使用寿命，请在每次更换炭刷时更换润滑油。
如果在滑脂缺少的状态下继续使用，锤钻就会卡住，并因而缩短使用寿命。
注意！
此锤钻必需使用指定的滑脂，切不可随便使用其他滑脂，以免发生各种不利
影响。具体上，请商询服务站加以确认。
维护和检查
1. 检查钻头
使用迟钝的钻头，将使电动机工作失常，并降低作业效率。因此，若钻头发
现显著的磨损，应立刻更换新件，或加以磨快。
2. 检查安装螺钉
要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否
则会导致严重的事故。
3. 电动机的维护
电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水
沾湿。
4. 检查炭刷
为了保证长期的安全使用以及避免触电事故的发生，本工具的炭刷检查与更
换只能由HiKOKI授权的服务中心进行。
5. 更换电源线
如果工具的电源线破损，必须将工具送回HiKOKI授权的服务中心来更换电源
线。
6. 维修零部件一览表
注意！
HiKOKI牌电动工具的维修、改造和检查须由经HiKOKI公司授权的维修中心
进行。
当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给
经HiKOKI公司授权的维修中心，将有助于维修或保养工作。
在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。
000BookDH24PHChS.indb14000BookDH24PHChS.indb14 2018/03/2716:14:302018/03/2716:14:30

15
中文
DH24PH
维修零部件一览表
29
73
A
A
123
4
5
6
78
9
10
11
12
13
14
15
16
17
17
18
19
20 21
22 23 24
25
26
27
28 30
31
32
33
34
35
36
24
37
38
39
40
41 42
43
44
45 46
47
48
49
50 51
52
82
83
72
71
69
70
66
67
68
76 77
78 79 80 81
53
54
55
56
57
58
59 60
61
62
63
59
17
64
65
501
502
503
000BookDH24PHChS.indb15000BookDH24PHChS.indb15 2018/03/2716:14:302018/03/2716:14:30

16
中文
项目
号零件名称 数量
1 前帽 1
2 止动环 1
3夹卡 1
4 滚珠固定器 1
5 固定器板 1
6 固定器弹簧 1
7 齿轮盖 1
8铭牌 1
9 油封 1
10 滚珠轴承 6805DD 1
11 按钮 1
12 推压弹簧 1
13 选择杆 1
14 O 型环 (S-18) 1
15 品牌标签 1
16 弹簧 (E) 1
17 滚珠轴承 608VVC2PS2L 3
18 钢珠 D7.00 1
19 汽缸 1
20 销 D2.5 4
21 汽缸离合器 1
22 第二齿轮 1
23 弹簧 (A) 1
24 垫圈 (A) 2
25 供 D30 轴使用的扣环 1
26 油封 (A) 1
27 锤头固定器 (C) 1
28 轴套 (FW) 1
29 第二锤头 1
30 锤头固定器 (A) 1
31 避震器 (A) 1
32 O 型环 (C) 1
33 避震器固定器 1
34 止动环 1
项目
号零件名称 数量
35 击块 1
36 O 型环 D17 1
37 柱塞 1
38 柱塞销 1
39 柱塞垫圈 2
40 小齿轮轴套 (A) 1
41 锁定板 1
42 第二小齿轮 1
43 离合器弹簧 1
44 离合器 1
45 垫圈 1
46 第二轴 1
47 往复轴承 1
48 轴承垫圈 1
49 密封内六角螺栓 M5×16 2
50 轴承座 1
51 轴承盖 1
52 头档齿轮 1
53 O 型环 D72.2 1
54 内盖 1
55 毛毡填料 1
56 填料垫圈 1
57 O 型环 (P-22) 1
58 滚珠轴承 608DDC2PS2L 1
59 垫圈 (A) 2
60 电枢 1
61 风扇导架 1
62 六角自攻螺丝 D4×50 2
63 定子 1
64 气帽 1
65 毛毡填料 (A) 1
66 外罩 1
67 自攻螺丝 (附法兰)
D5×35 4
000BookDH24PHChS.indb16000BookDH24PHChS.indb16 2018/03/2716:14:302018/03/2716:14:30

17
中文
项目
号零件名称 数量
68 电线 1
69 刷座 2
70 炭刷 1
71 炭刷 (自动停止型) 1
72 按钮 1
73 开关 1
76 线保护壳 1
77 线夹 1
78 自攻螺丝 (附法兰)
D4×16 2
79 噪声抑制器 1
80 抗流线圈 (A) (棕色) 1
81 抗流线圈 (A) (蓝色) 1
82 把手盖 1
83 自攻螺丝 (附法兰)
D4×20 3
501 壳体 1
502 侧把手 1
503 深度计 1
000BookDH24PHChS.indb17000BookDH24PHChS.indb17 2018/03/2716:14:302018/03/2716:14:30

18
中文
DH26PC
17
74
A
A
12
3456
78
9
10
11
12 13
14
15
16
17
17
18
19 20
21
22 23
24
25
26
27
28
29
30
31
32 33
34
35
36
24
37
38
39
40
41
42 43
44
45
46 47
48
49
50
51
52
53
54
55
56
57
58
59 60
61
62
63 59
64
65
66
67
68
69
71
70
75
76 77 78
79
80
81 82
83
501
502
503
000BookDH24PHChS.indb18000BookDH24PHChS.indb18 2018/03/2716:14:312018/03/2716:14:31

19
中文
项目
号零件名称 数量
1 前帽 1
2 止动环 1
3夹卡 1
4 滚珠固定器 1
5 固定器板 1
6 固定器弹簧 1
7 齿轮盖 1
8铭牌 1
9 油封 1
10 滚珠轴承 6805DD 1
11 按钮 1
12 推压弹簧 1
13 选择杆 1
14 O 型环 (S-18) 1
15 品牌标签 1
16 弹簧 (E) 1
17 滚珠轴承 608VVC2PS2L 3
18 钢珠 D7.00 1
19 汽缸 1
20 销 D2.5 4
21 汽缸离合器 1
22 第二齿轮 1
23 弹簧 (A) 1
24 垫圈 (A) 2
25 供 D30 轴使用的扣环 1
26 油封 (A) 1
27 锤头固定器 (C) 1
28 轴套 (FW) 1
29 第二锤头 1
30 锤头固定器 (A) 1
31 避震器 (A) 1
32 O 型环 (C) 1
33 避震器固定器 1
34 止动环 1
项目
号零件名称 数量
35 击块 1
36 O 型环 D17 1
37 柱塞 1
38 柱塞销 1
39 轴承垫圈 1
40 柱塞垫圈 2
41 小齿轮轴套 (A) 1
42 锁定板 1
43 第二小齿轮 1
44 离合器弹簧 1
45 离合器 1
46 垫圈 1
47 第二轴 1
48 往复轴承 1
49 密封内六角螺栓 M5×16 2
50 轴承座 1
51 轴承盖 1
52 头档齿轮 1
53 O 型环 D72.2 1
54 内盖 1
55 毛毡填料 1
56 填料垫圈 1
57 O 型环 (P-22) 1
58 滚珠轴承 608DDC2PS2L 1
59 垫圈 (A) 2
60 电枢 1
61 风扇导架 1
62 六角自攻螺丝 D4×50 2
63 定子 1
64 气帽 1
65 毛毡填料 (A) 1
66 外罩 1
67 自攻螺丝 (附法兰)
D5×35 4
000BookDH24PHChS.indb19000BookDH24PHChS.indb19 2018/03/2716:14:312018/03/2716:14:31

20
中文
项目
号零件名称 数量
68 电线 1
69 刷座 2
70 炭刷 1
71 炭刷 (自动停止型) 1
74 线夹 1
75 自攻螺丝 (附法兰)
D4×16 2
76 线保护壳 1
77 噪声抑制器 1
78 抗流线圈 (A) (棕色) 1
79 抗流线圈 (A) (蓝色) 1
80 按钮 1
81 开关 1
82 把手盖 1
83 自攻螺丝 (附法兰)
D4×20 3
501 壳体 1
502 侧把手 1
503 深度计 1
000BookDH24PHChS.indb20000BookDH24PHChS.indb20 2018/03/2716:14:312018/03/2716:14:31
