HIKOKI RP 3608DA User manual

中 文
English
充电式吸尘器
Cordless Cleaner
RP 3608DA
使用说明书
Handling instructions
保留备用
Keep for future reference
000Book_RP3608DA_ChS.indb 1 2019/06/06 14:24:57

2
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动
(无线) 电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
目次
电动工具通用安全警告...............................2
锂离子电池使用注意事项..........................4
锂离子电池运输..............................................6
USB 设备连接器使用注意事项 ...............6
充电式吸尘器的使用注意事项................6
符号.......................................................................8
规格.......................................................................8
标准附件.............................................................9
用途.......................................................................9
电池安装／拆卸...........................................10
充电....................................................................10
使用前...............................................................13
作业之前..........................................................13
使用方式..........................................................14
浮子装置..........................................................22
USB 设备的充电方法 ................................23
维护和检查.....................................................24
故障排除..........................................................26
选择附件..........................................................29
000Book_RP3608DA_ChS.indb 2 2019/06/06 14:24:57

3
中文
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器 (ＲＣＤ)。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
000Book_RP3608DA_ChS.indb 3 2019/06/06 14:24:57

4
中文
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b) 只使用配有特制电池盒的电动工具。
使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
电池端部短路会引起然烧或火灾。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，
用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
从电池中溅出的液体会发生腐蚀或燃烧。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。
这并非故障，而是启动保护功能的结果。
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
3. 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
000Book_RP3608DA_ChS.indb 4 2019/06/06 14:24:57

5
中文
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件 (螺丝、钉子等) 存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水），可能造
成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远
离易燃物品。必须避免将电池置于腐蚀性气体环境中。
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况时，
请勿使用并将该电池退还给供货商或厂商。
警告！
如果导电异物接触到锂离子电池的端子，电池可能短
路，并导致火灾。
存放锂离子电池时，请务必遵循下列注意事项。
○ 切勿在存放盒中放置导电的残片，钉子，以及导线，
如铁线和铜线。
○ 或者将电池装在电动工具中，或者在牢固按入
电池盖并挡住通风孔后再存放，以防止短路。
( 参照图 1) 图 1
通风口
端子
电池盖
插销
电池
000Book_RP3608DA_ChS.indb 5 2019/06/06 14:24:57

6
中文
锂离子电池运输
当运输一个锂离子电池，请注意以下预防措施。
警告！
告知运输公司，包装内包含一个锂离子电
池，告知该公司其功率输出并且要按照运
输公司的指引安排运输。
● 功率输出超过 100 Wh 的锂离子电池
被视作危险物品运输分类并且需要特
别申请程序。
● 对于境外运输，您必须遵守国际法以
及输入国的规章和条例。
USB 设备连接器使用注意事项
发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用
本产品前，请务必备份 USB 设备中的数据。
请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本
公司概不负责。
充电式吸尘器的使用注意事项
1. 务请在 -10℃〜 40℃的温度下进行充电。
温度低于 -10℃将会导致充电过度，极其危险。
不得在高于 40℃的温度下对电池进行充电。
最适合于充电的温度是 20 〜 25℃。
2. 请勿连续使用充电器。
充电结束时，在下节电池充电之前，请先将充电器放置大约 15 分钟。
3. 勿让杂质进入电池的连接口内。
4. 切勿拆卸本电池或充电器。
5. 切勿使电池短路。
使电池短路将会造成很大的电流和过热，从而烧坏电池。
6. 请勿将电池丢入火中。
电池受热将会爆炸。
7. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的
电池乱丢。
8. 请勿使用耗竭了的电池，否则会损坏充电器。
9. 请勿将异物插入充电器的通风口。
若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受损。
Wh
输出功率
2至3位数
图 2
000Book_RP3608DA_ChS.indb 6 2019/06/06 14:24:57

7
中文
10. 请勿吸下列物品 ：否则可能会造成起火或受伤。
○ 油、热水、化学品或洗涤剂等发泡液体。
○ 研磨或切割金属时产生的火花。
○ 点燃的香烟等高温物品。
○ 易燃物质 ( 汽油、稀释剂、苯、煤油、油漆等 )、爆炸性物质 ( 甘油三硝酸酯等 )、
可燃物质 ( 铝、锌、镁、钛、红磷、黄磷、赛璐珞等 )。
○ 钉子和剃刀等尖的物品。
○ 木片、金属、石头、线材等
○ 水泥粉和调色剂等固体物质以及金属粉末和碳粉等传导性细粉尘。
○ 发泡液体，如油、沸水、化学液体和洗涤剂。液体，如水和油。可能会导致
火灾或受伤。
11. 使用前请正确装入过滤器。请勿在未装上过滤器或装在错误位置上的情况下
使用本产品，也勿使用撕裂的过滤器，否则可能会造成马达烧坏等问题。
12. 本产品用于室内。请勿在雨中使用。请远离水或油。
否则可能导致故障，因为本产品不防水。
13. 请勿在吸入口、进气口或排气口堵塞的情况下使用。马达温度可能会异常升
高，导致零件变形或马达烧坏等问题发生。
14. 请勿在吸入口被堵住的情况下操作本产品。
否则马达可能会烧坏，造成零件变形或马达故障。
15. 当不小心把本产品掉在地上或碰撞本产品后，请检查本产品是否损坏、破裂
或变形。损坏、破裂或变形可能会造成受伤。
16. 如果在使用本产品时出现异常或发出异常声音，请立即关闭开关并让当地零售
商或授权维修代理商修理。如果在未修理的情况下继续使用，可能会造成受伤。
17. 在浮子运行时，或者软管或吸入口等被异物堵塞时，请勿操作该设备。电机
的温度可能会异常升温，造成零件变形或电机烧毁等情况。
18. 请勿将设备倒置，也不要倾向一侧使用。可能会导致触电或故障。
19. 为了防止由于倒落等原因造成设备变形或破损，应对设备轻拿轻放。破碎、
裂纹或变形可能会导致受伤。
20. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。
否则，安装电池后可能会短路，造成冒烟或起火。
21. 请清除工具端子（电池安装部位）上的削屑和灰尘。
○ 使用前请确保电池上没有堆积削屑和灰尘。
○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落在电池上。
○ 暂时不使用工具时或使用后，应将工具存放在不会掉落削屑或灰尘的地方。
○ 将电池连接器上积聚的灰尘、污垢、水或其他液体擦拭干净。
否则可能短路，造成冒烟或起火。
000Book_RP3608DA_ChS.indb 7 2019/06/06 14:24:57

8
中文
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅
读使用说明书 直流电
V额定电压 警告
规格
充电式吸尘器
型式 RP3608DA
电压 36 V
马达 DC 马达
用途 干湿两用
最大风量 3.5 m3/min
最大吸力 20.1 kPa
干式集尘容量 8 L
湿式集尘容量 6 L
电池 * BSL36A18 ：锂离子 36 V / 18 V
（2.5 Ah / 5.0 Ah 10 节）
尺寸（长 × 宽 × 高） 331 mm × 369 mm × 382 mm
重量 10.4 kg (BSL36A18 x ２节 )
* 本工具不适用以下电池（BSL3660/3626/3620、BSL18.... 和 BSL14.... 系列）。
充电器
型式 UC18YSL3
输入电源 14.4 － 18 V
重量 0.6 kg
000Book_RP3608DA_ChS.indb 8 2019/06/06 14:24:58

9
中文
标准附件
除了主机 (1 台) 外，产品包中还包括表中所列的附件。
表 1
RP3608DA
(2XC) (NN)
充电器 (UC18YSL3) 1—
电池 (BSL36A18) 2 —
电池盖 2 —
软管
（内径 38 mm × 1.5 m 长）
1 1
缩放管 1 1
缝隙吸嘴 1 1
主吸嘴 1 1
工具箱 1—
用途
○ 在工作场所和其他地方进行大扫除。
○ 收集使用电动工具对混凝土或木材进行磨削、切割或钻孔时产生的微细粉尘。
○ 水洒在地板上时吸水。
000Book_RP3608DA_ChS.indb 9 2019/06/06 14:24:59

10
中文
电池安装／拆 卸
1. 安装电池
拉起夹紧杆，打开电池保护装置。然后将电池对准本机的凹槽，并将电池牢
牢地按入，直到听到咔哒声。（参照图 3、 4）
注意！
请勿触摸端子。否则可能会导致手被端子割伤或其他意想不到的伤害。
电池
电池保护装置
夹紧杆
插入
凹槽
端子
图 4
图 3
通气孔
端子
电池盖
卡扣
电池
2. 拆卸电池
从本机拆卸电池时，按下两侧的插销，将电池向上滑
动拉出电池。
（参照图 5）。
充电
使用电动工具之前，按下述方法将电池进行充电。
1. 将充电器的电源线连接到插座。
将充电器插头连接到插座时，指示灯闪烁红色（间隔
为 1 秒）。
2. 将电池插入充电器。
如 图6所示，将电池紧紧地插入充电器。
电池
按下 拔出
卡扣
图 5
电池
导轨
充电指示灯
图 6
000Book_RP3608DA_ChS.indb 10 2019/06/06 14:24:59

11
中文
3. 充电
将电池插入充电器后，充电指示灯将呈蓝色闪烁。
电池完全充电后，充电指示灯将持续点亮呈绿色。( 参照 表2)
(1) 充电指示灯的指示状态
根据充电器或可充电电池的情况，充电指示灯的显示如 表2所示。
表 2
充电指示灯的指示状态
充电指示灯
（红/蓝/
绿/紫）
充电前 闪烁
(红)
点亮 0.5 秒钟。不点亮
0.5 秒钟。（熄灭 0.5 秒钟） 插入电源
充电时
闪烁
(蓝)
点亮 0.5 秒钟。不点亮 1 秒
钟。（熄灭 1 秒钟） 电池电量低于 50%
闪烁
(蓝)
点亮 1 秒钟。不点亮
0.5 秒钟。（熄灭 0.5 秒钟） 电池电量低于 80%
点亮
(蓝)
连续点亮 电池电量高于 80%
充电
完成
点亮
(绿)
连续点亮
( 发出持续蜂鸣声 : 约 6 秒 )
过热
待机
闪烁
(红)
点亮 0.3 秒钟。不点亮
0.3 秒钟。（熄灭 0.3 秒钟）
电池过热。无法充
电（电池冷却后将
开始充电）
无法
充电
闪动
(紫色)
点亮 0.1 秒钟。不点亮
0.1 秒钟。（熄灭 0.1 秒钟）
( 发出断续蜂鸣声 : 约 2 秒 )
电池或充电器故障
000Book_RP3608DA_ChS.indb 11 2019/06/06 14:24:59

12
中文
(2) 可充电电池温度和充电时间相关资料。
温度和充电时间如表3 所示
表 3
充电器 UC18YSL3
电池
电池类型 锂离子电池
电池可充电
温度 -10℃ － 50℃
充电电压 V14.4 18
充电时
间（环
境温度
20℃）
BSL14xx 系列 BSL18xx 系列 多电压
系列
（4 节） （8 节） （5 节） （10 节） （10 节）
分钟
BSL1415S : 15
BSL1415 : 15
BSL1415X : 15
BSL1420 : 20
BSL1425 : 25
BSL1430C : 30
BSL1430 : 20
BSL1440 : 26
BSL1450 : 32
BSL1460 : 38
BSL1815S : 15
BSL1815 : 15
BSL1815X : 15
BSL1820 : 20
BSL1825 : 25
BSL1830C : 30
BSL1830 : 20
BSL1840 : 26
BSL1850 : 32
BSL1860 : 38
BSL36A18 : 32
USB
充电电压
V 5
充电电流
A 2
注:
充电时间可能会因环境温度和电源电压而异。
4. 从电源插座拔下充电器的电源线。
5. 握紧充电器并取出电池。
注:
充电后，先将电池从充电器中取出，然后妥善保存。
关于新电池的放电。
新电池内部的化学物质未被激活或电池长时间不使用时，初次或第二次使用
时需要将其放电至较低电量。这只是暂时现象，将电池充电 2-3 次即可恢复
为充电所需的正常时间。
较长时间保持电池性能的方法
(1) 在电池电力完全耗尽之前进行充电。
感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动
工具并耗尽电力，电池可能会损坏或其使用寿命缩短。
(2) 避免在高温环境中充电。
使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电，
其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后
再进行充电。
000Book_RP3608DA_ChS.indb 12 2019/06/06 14:24:59

13
中文
注意！
○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变
热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭
0.3 秒钟（熄灭 0.3 秒钟）。此时请等待电池冷却后再开始充电。
○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内
是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。
请将其送往当地授权服务中心。
○ 因内置的微电脑需要约 3 秒钟才能确认正用 UC18YSL3 充电的电池已被取出，
因此请等待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就插入电
池，则电池可能充电不正常。
使用前
检查工作区域，确保没有杂物且不杂乱。
请勿使无关人员靠近。确保照明和通风充足。
作业之前
警告！
在使用之前，请检查以下内容。插入电池前应先检查 1 到 2 的事项。

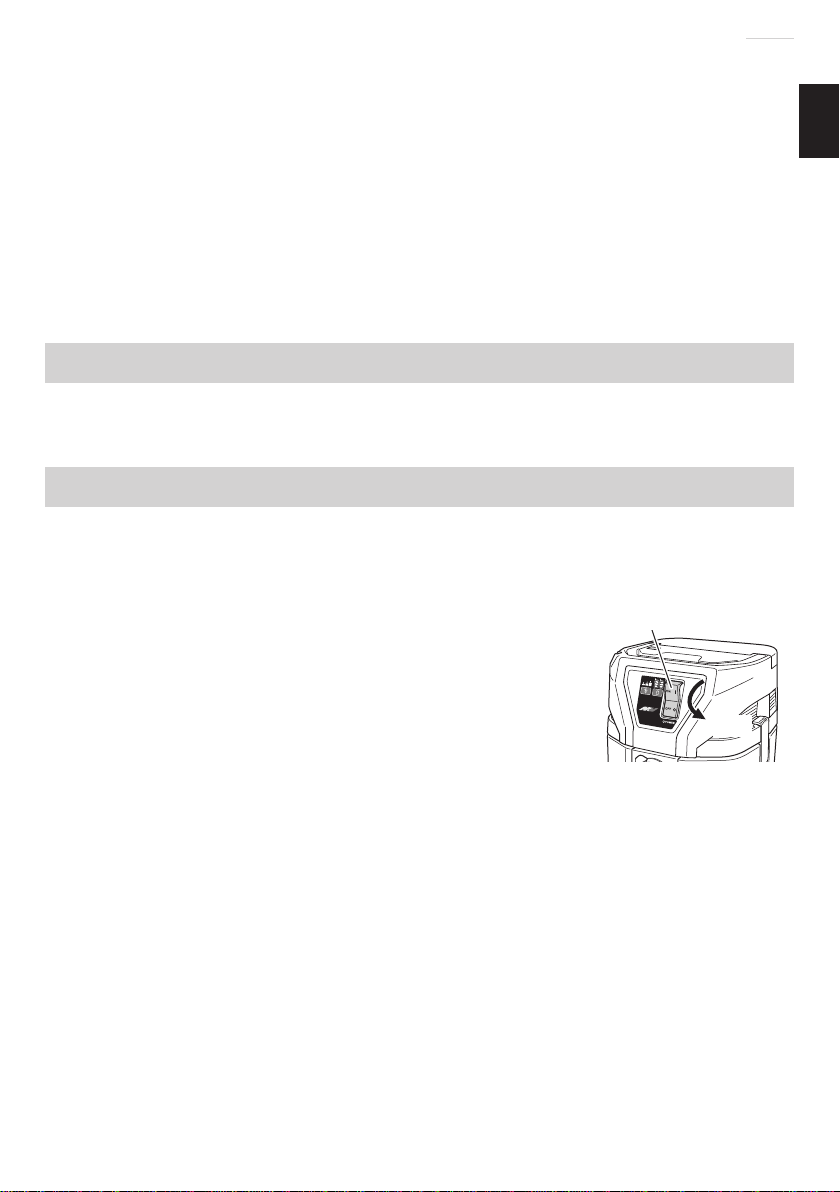

1. 确认真空开关已关闭。( 参照图 7)
如果不知道真空开关已打开，在这种情况下插入电
池，设备会突然启动，导致发生意外事故。按下“ON”
开启真空开关，按下“OFF”关闭。务必检查真空
开关是否关闭。
2. 电池的使用顺序
安装两节电池时，优先使用剩余电量最少的电池，
直到电量耗尽。一旦电力耗尽，则自动切换使用另
一节电池。
仅安装一节电池也可以使用。
注:
在电池的电力即将耗尽时，立即充电，便于以后使用。
3. 检查过滤器
参考“2 安装过滤器”正确安装过滤器。
注意！
如果重复使用标准滤布过滤器来吸收液体，吸水量将严重下降。
重复吸收大量液体时，使用单独出售的尼龙过滤器。
4. 插入电池（参照第 10 页的图 4）
真空开关
OFF
图 7
000Book_RP3608DA_ChS.indb 13 2019/06/06 14:24:59

14
中文

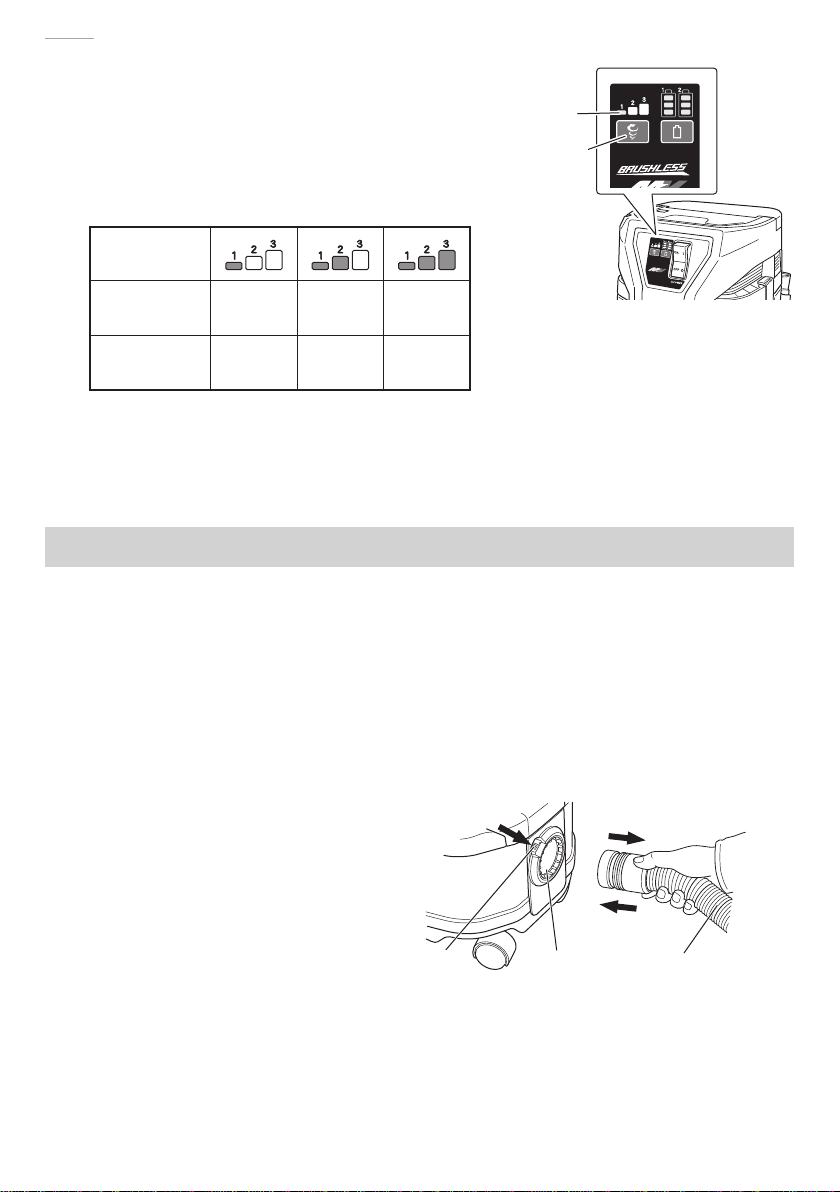

5. 开关操作（参照图 8）
在操作过程中，每次按下模式转换开
关时，吸力都会发生变化。
如表 4 所示，按下模式转换开关切换
电源。
注:
将本机切换到 OFF 后再切换回 ON 时，模式切换开关将恢复到切换为 OFF 之
前的状态。
在 [3] 中设置时，本机将恢复到模式 [2]。
使用方式
注意！
请勿将吸尘器的顶部当作脚凳，也不要坐在上面。否则，设备会突然移动造
成人员受伤。
注:
小心拿放软管。请勿用力弯折软管，也不要踩踏，不要拉扯软管来移动吸尘器。
此外，存放设备时请勿让软管保持弯折状态。否则，软管变形可能会导致故障。
1. 连接软管（参照图 9）
将安装的软管压入水箱的吸入口，
直到听到咔嗒声表示已连接软管。
拆卸软管时，拔出软管，同时按
下吸入口的按钮。
2. 安装过滤器
警告！
○ 务必关掉真空开关，断开电池。
○ 务必安装过滤器。（滤布过滤器或集尘过滤器）否则电机可能会被损坏。
○ 吸取细小的灰尘时，如墙板粉尘和石头粉尘时，使用选购件的滤纸过滤器。
○ 由于过滤器为干湿两用型，在吸干液体比如水时，不要将过滤器拿掉。
模式指示灯
模式选择开关
图 8
表4
指示灯顺序
风量
(m3/min) 1.6 2.4 3.5
真空度
(kPa) 4.2 8.0 20.1
吸入口
按钮 软管（内径 38 mm
× 1.5 m 长）
按下
按下
拔出
图 9
000Book_RP3608DA_ChS.indb 14 2019/06/06 14:25:00

15
中文
注:
如果过滤器是湿的，将其在阳光下晒干。使用湿的过滤器时，会明显地降低
吸力。

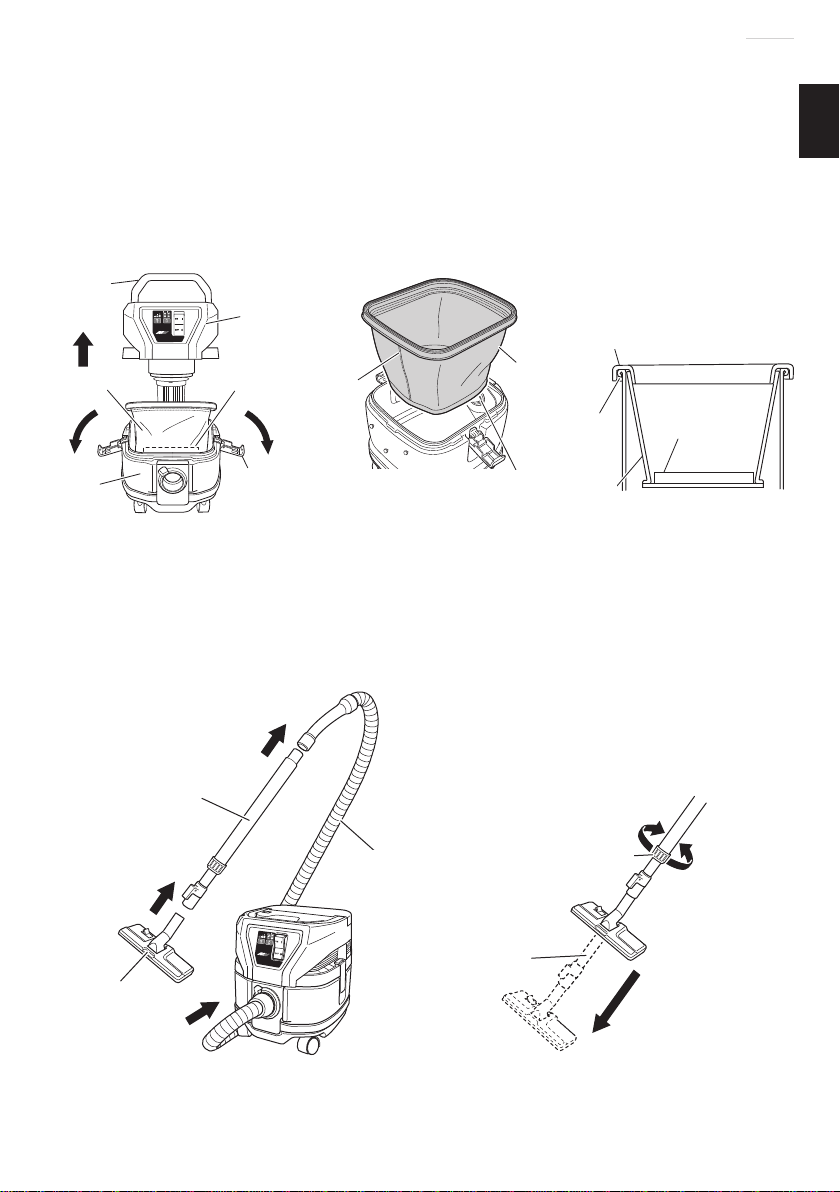

(1) 取下两个夹扣，使用把手拽起设备主体，并将其从水箱中取出。
( 参照图 10)
(2) 插入滤布过滤器，使接缝在软管吸入口的另一侧。( 参照图 11)
(3) 检查过滤器垫是否放在水箱的入口处。( 参照第 16 页的图 15)
(4) 检查过滤笼是否在过滤器的底部。( 参照第 16 页的图 15)
水箱
主体
把手
过滤笼
过滤器
夹扣
图 10
过滤缝 过滤器
吸入口
（水箱内）
图 11
过滤器
过滤笼
水箱入口
过滤器垫
图 12
3. 将其用作吸尘器时，安装缩放管、主吸嘴等。
(1) 按顺序连接软管（内径 38 mm × 1.5 m 长），缩放管和主吸嘴。按箭头方向
进行连接。也可以根据不同用途，安装到缝隙吸嘴的吸入口。( 图 13)
(2) 接下来，松开缩放管上的螺纹环，并调整到适合作业的长度。
调整后，牢牢拧紧螺纹环以确保螺纹环的使用安全。（参照图 14）
主吸嘴
缩放管
软管（内径 38 mm ×
1.5 m 长）
图 13
松开
固定
缩放管
螺纹环
图 14
000Book_RP3608DA_ChS.indb 15 2019/06/06 14:25:00

16
中文
4. 连接电动工具
按顺序连接软管（内径 38 mm × 1.5 m 长）和适配器或接头（D）（选购件）。
按箭头方向进行连接。( 参照图 15)
注:
根据操作环境，主机的温度保护功能可以启动和关闭本机。
应关闭本机的情况，请参阅故障排除（第 26 页）。
软管（内径 38 mm
× 1.5 m 长）
电动工具
电动工具
排尘口
适配器
（选购件）
接头 ( 选购件 )
除尘适配器
（选购件）
图 15
5. 过滤器清洗
注意 !
如果水箱里集满了灰尘，吸力就会下降。当灰尘到达水箱高度的一半时，尽
可能早地倾倒垃圾。
在使用过程中吸力下降时，按照以
下步骤倒出灰尘 ：
注:
由于过滤器清洁装置在吸力下降到
一定程度时才会起作用，发生下列
情况时也会启动运行 ：
○ 软管顶端的吸入口关闭时。
○ 软管被异物堵塞时。
使用强劲的气流来清洗过滤器 ：
(1) 将软管顶端的缩放管拔出来。
软管
（内径 38 mm ×
1.5 m 长）
真空
开关
ON
除尘按钮
按下
图 16
000Book_RP3608DA_ChS.indb 16 2019/06/06 14:25:00

17
中文
(2) 用手挡住软管的顶端，打开电源开关。接下来，按下顶部的除尘按钮大约一
秒钟，然后松开按钮。重复三次，吸力应该就恢复了。
如果吸力没有恢复，则水箱里几乎就已装满灰尘了。倒出水箱中的灰尘。
6. 倾倒灰尘
警告 !
○ 务必关掉真空开关，断开电池。
○ 戴上防尘面具。
○ 如果在水箱中有液体时将设备倾向一侧，则
液体会流入电机内部或开关区域，导致触电
或电机故障。
注意 !
○ 请勿撞到水箱、过滤器或主体。否则可能会
导致变形或损坏。
○ 虽然吸尘和吸水量很大，但每天至少倾倒一
次水箱中的灰尘和液体，并保持设备和过滤
器等的清洁。否则会导致吸力下降、电机故
障、异味或生锈。
○ 倾倒水箱里的灰尘时，不要拎着夹扣。否则，
夹扣可能会损坏。
注:
○ 从集尘桶中取出装满灰尘的塑料袋时，请确保
塑料袋不会卡在集尘桶内的部件上。
○ 定期清空塑料袋，使其不会过度充满灰尘。
○ 请勿使用插入头部或集尘桶中的附件（管子、
主喷嘴等）倾斜集尘桶。 否则可能会使部件
受损。
(1) 取下夹扣（2 个）并抬起主体的把手。
( 参照图 17)
(2) 轻轻敲几下过滤器的内侧，去除附着在过滤器上的灰
尘。
(3) 倾斜水箱倒出灰尘。( 参照图 18)
(4) 将过滤器、过滤笼、主体和夹扣都放回原来的位置。
7. 运输和存放
(1) 如何使用把手 ( 参照图 19)
搬运或移动设备时，握住主体部分的把手。不使
用把手时，将其放在主体部分。
水箱
主体
把手
过滤笼
过滤器
夹扣
图 17
水箱
图 18
主体
把手
图 19
000Book_RP3608DA_ChS.indb 17 2019/06/06 14:25:00

18
中文
(2) 脚轮的固定和松开 ( 参照 图 20)
用脚刹降低脚轮的连杆，将轮子的转动固定。
松开固定的脚轮时，升高连杆。当使用车辆移
动设备时，固定脚轮使设备不会移动。但是，
当移动设备时，检查脚轮是否已松开，否则脚
轮可能会被损坏。
(3) 组装工具盒 ( 参照图 21)
(4) 在休息期间存放设备 ( 参照 图 22)
当您停止工作或休息时，可以通过将缩放管挂
在软管支架（本机顶部的孔）上进行快速存放，
这样就立起来了。
(5) 存放设备时 ( 参照 图 23)
取下吸入口和软管后，将缩放管挂在软管支架
上，使其保持直立。
将主吸嘴、缝隙吸嘴和电池存放在工具箱中。
注:
当附件存放在设备中时，不要向附件施加任何
外力。 水箱 工具箱
（仅限 2XC ）
钩头螺栓
图 21
水箱 脚轮
连杆
松开
固定
图 20
缩放管
软管支架
软管挂架
图 22
缩放管
工具箱（仅限 2XC ）
软管
（内径 38 mm ×
1.5 m 长）
电池
主吸嘴
缝隙吸嘴
图 23
000Book_RP3608DA_ChS.indb 18 2019/06/06 14:25:01

19
中文
8. 安装塑料袋（可选）（没有塑料袋亦可使用）
警告 !
务必关闭设备并取出电池。
(1) 拆下两个夹子，用手柄拉起头部并将其从集尘桶
中取出。（见图 24）
拆下集尘桶内的过滤器和过滤器笼。
(2) 将塑料袋插入集尘桶内部和袋导向器之间。
首先沿袋导向器的底部插入袋子，然后沿两侧插
入 。（ 图 25）
(3) 将塑料袋沿集尘桶内展开后，将塑料袋的末端拉
出集尘桶外。
按照第 14 页“安装过滤器”中的说明
操作，插入过滤器和过滤器笼。
在此处安装过滤器，从而使塑料袋通
过过滤器的包装固定。（见图 26）
注:
进气口的塑料袋边缘不得伸出集尘桶
顶部。（见图 25）
如果塑料袋的所有边缘均超出集尘桶
顶部，会堵塞进气口，从而阻碍收集
灰尘。
水箱
主体
把手
过滤笼
过滤器
夹扣
图 24
集尘桶
袋导向器
塑料袋
塑料袋
图 25
过滤器
塑料袋
过滤器笼
集尘桶
过滤器包装
图 26
000Book_RP3608DA_ChS.indb 19 2019/06/06 14:25:01

20
中文
9. 如何安装滤纸过滤器 ( 选购件 )
警告 !
○ 务必关掉设备，将电池取出。
○ 使用滤纸过滤器时，将其与标准的滤布过滤
器结合使用。
如果滤纸过滤器被撕裂，灰尘可能会进入电
机内部，由于过热导致发出异常噪音或引发
火灾。
注意 !
使用滤纸过滤器时，避免吸入水等液体或湿
的灰尘，这可能会导致过滤器撕裂。
(1) 水平打开滤纸过滤器，使滤纸过滤器的吸气
孔在水箱上方。( 参照图 27)
(2) 在将过滤器安装到设备之前，按照箭头的方
向将纸板弯成两折约 90 度。( 参照图 28)
(3) 将滤纸过滤器的吸入口对准设备的吸入口。
按照图示箭头的方向插入过滤器，将滤纸过
滤器的纸板穿过吸入口的塞子。( 参照图 29)
吸入口（水箱内）
吸气孔 滤纸过滤器
图 27
纸板 折叠
弯曲
90°
图 28
纸板
橡胶
垫圈
滤纸过滤器
塞子
吸入口
（水箱内）
图 29
000Book_RP3608DA_ChS.indb 20 2019/06/06 14:25:01
