English
Carrying power tools with your finger on the switch
or energising power tools that have the switch on
invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on.
A wrench or a key left attached to a rotating part of
the power tool may result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times.
This enables better control of the power tool in
unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts.
Loose clothes, jewellery or long hair can be caught in
moving parts.
g) If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
4) Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application.
The correct power tool will do the job better and safer
at the rate for which it was designed.
b) Do not use the power tool if the switch does not
turn it on and off.
Any power tool that cannot be controlled with the
switch is dangerous and must be repaired.
c) Disconnect the plug from the power source and/
or the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools.
Such preventive safety measures reduce the risk of
starting the power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool.
Power tools are dangerous in the hands of untrained
users.
e) Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power toolʼs operation.
If damaged, have the power tool repaired before
use.
Many accidents are caused by poorly maintained
power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions and
the work to be performed.
Use of the power tool for operations different from
those intended could result in a hazardous situation.
5) Service
a) Have your power tool serviced by a qualified
repair person using only identical replacement
parts.
This will ensure that the safety of the power tool is
maintained.
PRECAUTION
Keep children and infirm persons away.
When not in use, tools should be stored out of reach of
children and infirm persons.
GENERAL POWER TOOL SAFETY
WARNINGS
WARNING
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may result in
electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
1) Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust.
Power tools create sparks which may ignite the dust
or fumes.
c) Keep children and bystanders away while
operating a power tool.
Distractions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way.
Do not use any adapter plugs with earthed
(grounded) power tools.
Unmodified plugs and matching outlets will reduce
risk of electric shock.
b) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators.
There is an increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions.
Water entering a power tool will increase the risk of
electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts.
Damaged or entangled cords increase the risk of
electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces the
risk of electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply.
Use of an RCD reduces the risk of electric shock.
3) Personal safety
a)
Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or under
the influence of drugs, alcohol or medication.
A moment of inattention while operating power tools
may result in serious personal injury.
b) Use personal protective equipment. Always
wear eye protection.
Protective equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal injuries.
c) Prevent unintentional starting. Ensure the
switch is in the offposition before connecting to
power source and/or battery pack, picking up or
carrying the tool.
(Original instructions)
0000BookWR22SE.indb20000BookWR22SE.indb2 2015/02/1615:07:142015/02/1615:07:14

3
English

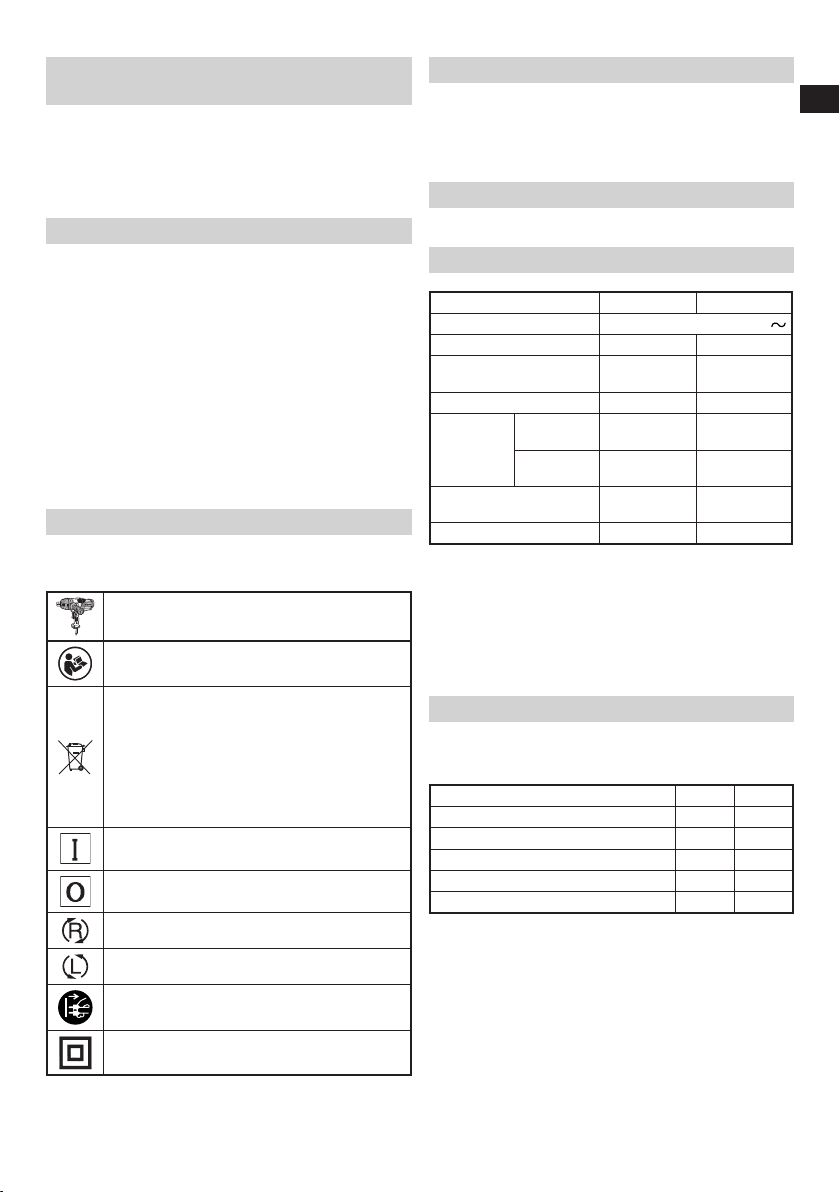

IMPACT WRENCH SAFETY
WARNINGS
○Hold power tool by insulated gripping surfaces,
when performing an operation where the fastener
may contact hidden wiring or its own cord.
Fasteners contacting a “live” wire may make exposed
metal parts of the power tool “live” and could give the
operator an electric shock.
ADDITIONAL SAFETY WARNINGS
1. When using the tool at a hight, make sure that there is
nobody below.
2. Use earplugs if using for a long time use.
3.
Switch the reversing switch only after the motor has stoped
when it is necessary to change the direction of the rotation.
4. Use a step up transformer when a long extension cable
is used.
5. Confirm the tightening torque by a torque wrench before
use in order to assertain the correct tightening torque to
be used.
6. Assemble the socket securely to the impact wrench with
the socket pin and ring.
7. Confirm whether the socket has any cracks in it.
8. Always hold the handle and side handle of the impact
wrench firmly. Otherwise the counterforce produced
may result in inaccurate and even dangerous operation.
SYMBOLS
WARNING
The following show symbols used for the machine. Be
sure that you understand their meaning before use.
WR22SE / WR25SE : Impact Wrench
Read all safety warnings and all instructions.
Only for EU countries
Do not dispose of electric tools together with
household waste material!
In observance of European Directive 2002/96/EC
on waste electrical and electronic equipment and
its implementation in accordance with national law,
electric tools that have reached the end of their life
must be collected separately and returned to an
environmentally compatible recycling facility.
Switching ON
Switching OFF
Clockwise rotation
Counterclockwise rotation
Disconnect mains plug from electrical outlet
Class II tool
STANDARD ACCESSORIES
In addition to the main unit (1 unit), the package
contains the accessories listed in the below.
○Case ...........................................................................1
Standard accessories are subject to change without notice.
APPLICATIONS
○Tightening and loosing various kinds of bolt and nut.
SPECIFICATIONS
Model WR22SE WR25SE
Voltage (by areas)* (110V, 120V, 230V, 240V)
Power input* 800 W 900 W
No load speed / Impact
rate
1400 / 2000 min-1 1100 / 1500 min-1
Square drive 19 mm 25.4 mm
Capacities
(size of
bolts)
High
tension bolt M16 ―M22 M22 ―M24
Ordinary
bolt M14 ―M24 M22 ―M30
Tightening torque
(Max.)** 620 N·m 1000 N·m
Weight*** 4.6 kg 7.7 kg
* Be sure to check the nameplate on product as it is
subject to change by areas.
**
Tightening the bolt without extension cord at rated voltage.
*** Weight: According to EPTA-Procedure 01/2003
NOTE
Due to HITACHI’s continuing program of research and
development, the specifications herein are subject to
change without prior notice.
MOUNTING AND OPERATION
CAUTION
To prevent accidents, make sure to turn the switch off
and disconnect the plug from the receptacle.
Action Figure Page
Mounting the socket (1) 1 89
Mounting the side handle 2 89
Changing the rotation direction 3 89
Dismounting the hook hanger (WR25SE) 489
Selecting accessories* ―91
* Select accessories that are suited to a specific task.
For details contact Hitachi Authorized Service Center.
1. Switch operation (Fig. 3)
The switch (2) in this machine functions as a motor
switch and rotational direction selector switch. When
the switch is set to R indicated on the handle cover, the
motor rotates clockwise to tighten the bolt.
When the switch is set to L, the motor rotates
counterclockwise to loosen the bolt. When the switch is
released, the motor stops.
2. Operating time
The tightening torque increases when the operating time
increases. But the tightening torque does not increase
above a certain value even if the tool is driven for a long
time (See Fig. 5).
0000BookWR22SE.indb30000BookWR22SE.indb3 2015/02/1615:07:142015/02/1615:07:14

4
English
3. The protection function
To protect the tool, the protection function will be
activated, automatically shutting down the unit in the
event of any problems. (Table 1)
Table 1
Cause of Shutdown
Automatic shutdown initiated by excessive load (*1)
Automatic shutdown initiated due to the tool’s internal
temperature exceeding the specified temperature level (*2)
*1 Excessive load protection function
For excessive load conditions, the tool will shutdown to
prevent damage.
Discontinue the heavy load task, unplug the power
supply cord from the electrical outlet and plug it back in
to reset.
*2 Increased temperature protection function
Automatic shutdown is activated to prevent damage
from high temperatures.
The tool’s internal temperature will increase for tasks
involving the use of large currents of electricity, or when
used in high temperature environments.
Please allow the tool to rest for 10 to 15 minutes before
continuing a task.
MAINTENANCE AND INSPECTION
1. Inspecting the socket
A worn or deformed hex or a square-holed socket will
not give an adequate tightness to the fitting between the
nut or anvil, consequently resulting in loss of tightening
torque. Pay attention to wear of socket holes periodically,
and replace with a new one if needed.
2. Inspecting the mounting screws
Regularly inspect all mounting screws and ensure that
they are properly tightened. Should any of the screws be
loose, retighten them immediately. Failure to do so could
result in serious hazard.
3. Maintenance of the motor
The motor unit winding is the very “heart” of the power tool.
Exercise due care to ensure the winding does not
become damaged and/or wet with oil or water.
4. Replacing supply cord
If the replacement of the supply cord is necessary, this
has to be done by the manufacturer of this agent in order
to avoid a safety hazard.
CAUTION
In the operation and maintenance of power tools, the
safety regulations and standards prescribed in each
country must be observed.
GUARANTEE
We guarantee Hitachi Power Tools in accordance with
statutory/country specific regulation. This guarantee does
not cover defects or damage due to misuse, abuse, or
normal wear and tear. In case of complaint, please send
the Power Tool, undismantled, with the GUARANTEE
CERTIFICATE found at the end of this Handling instruction,
to a Hitachi Authorized Service Center.
IMPORTANT
Correct connection of the plug
The wires of the main lead are coloured in accordance
with the following code:
Blue: — Neutral
Brown: — Live
As the colours of the wires in the main lead of this tool may
not correspond with the coloured markings identifying the
terminals in your plug proceed as follows:
The wire coloured blue must be connected to the terminal
marked with the letter N or coloured black. The wire
coloured brown must be connected to the terminal marked
with the letter L or coloured red. Neither core must be
connected to the earth terminal.
NOTE:
This requirement is provided according to BRITISH
STANDARD 2769: 1984.
Therefore, the letter code and colour code may not be
applicable to other markets except The United Kingdom.
Information concerning airborne noise and vibration
The measured values were determined according to
EN60745 and declared in accordance with ISO 4871.
Measured A-weighted sound power level:
106 dB (A) (WR22SE)
108 dB (A) (WR25SE)
Measured A-weighted sound pressure level:
95 dB (A) (WR22SE)
97 dB (A) (WR25SE)
Uncertainty K: 3 dB (A).
Wear hearing protection.
Vibration total values (triax vector sum) determined
according to EN60745.
Impact tightening of fasteners of the maximum capacitiy of
the tool:
Vibration emission value ah= 15.2 m/s2
Uncertainty K = 1.5 m/s2
The declared vibration total value has been measured in
accordance with a standard test method and may be used
for comparing one tool with another.
It may also be used in a preliminary assessment of exposure.
WARNING
○The vibration emission during actual use of the power
tool can differ from the declared total value depending in
the ways in which the tool is used.
○
Identify safety measures to protect the operator that are
based on an estimation of exposure in the actual conditions
of use (taking account of all parts of the operating cycle
such as the times when the tool is switched offand when it
is running idle in addition to the trigger time).
NOTE
Due to HITACHI’s continuing program of research and
development, the specifications herein are subject to
change without prior notice.
0000BookWR22SE.indb40000BookWR22SE.indb4 2015/02/1615:07:142015/02/1615:07:14

5
Deutsch
Durch den Einsatz einer Fehlerstromschutzeinrichtung
wird das Risiko eines elektrischen Schlages reduziert.
3) Persönliche Sicherheit
a) Bleiben Sie wachsam, achten Sie auf das, was
Sie tun, und setzen Sie Ihren Verstand ein, wenn
Sie mit Elektrowerkzeugen arbeiten.
Benutzen Sie keine Elektrowerkzeuge, wenn
Sie müde sind oder unter Einfluss von Drogen,
Alkohol oder Medikamenten stehen.
Bei der Arbeit mit Elektrowerkzeugen können bereits
kurze Phasen der Unaufmerksamkeit zu schweren
Verletzungen führen.
b) BenutzenSieeinepersönlicheSchutzausrüstung.
Tragen Sie immer einen Augenschutz.
Schutzausrüstung wie Staubmaske, rutschsichere
Sicherheitsschuhe, Schutzhelm und Gehörschutz
senken das Verletzungsrisiko bei angemessenem
Einsatz.
c) Vermeiden Sie unbeabsichtigtes Einschalten.
Achten Sie darauf, dass sich der Schalter
in der Aus- (Off-) Position befindet, ehe Sie
das Gerät mit der Stromversorgung und/
oder Batteriestromversorgung verbinden, es
aufheben oder herumtragen.
Das Herumtragen von Elektrowerkzeugen mit
dem Finger am Schalter oder das Herstellen der
Stromversorgung bei betätigtem Schalter zieht
Unfälle regelrecht an.
d) Entfernen Sie sämtliche Einstellwerkzeuge
(Einstellschlüssel), ehe Sie das Elektrowerkzeug
einschalten.
Ein an einem beweglichenTeil des Elektrowerkzeugs
angebrachter Schlüssel kann zu Verletzungen
führen.
e) Überstrecken Sie sich nicht.Achten Sie jederzeit
darauf, sicher zu stehen und das Gleichgewicht
zu bewahren.
Dadurch haben Sie das Elektrowerkzeug in
unerwarteten Situationen besser im Griff.
f) Tragen Sie entsprechende Kleidung. Tragen
Sie keine lose Kleidung oder Schmuck. Halten
Sie Haar, Kleidung und Handschuhe von
beweglichen Teilen fern.
Lose Kleidung, Schmuck oder langes Haar kann von
beweglichen Teilen erfasst werden.
g) Wenn Anschlüsse für Staubabsaug- und -
sammelvorrichtungen vorhanden sind, sorgen
Sie dafür, dass diese richtig angeschlossen und
eingesetzt werden.
DurchEntfernendesStaubeskönnenstaubbezogene
Gefahren vermindert werden.
4) Einsatz und Pflege von Elektrowerkzeugen
a) Überbeanspruchen Sie Elektrowerkzeuge nicht.
Benutzen Sie das richtige Elektrowerkzeug für
Ihren Einsatzzweck.
Das richtige Elektrowerkzeug erledigt seine Arbeit bei
bestimmungsgemäßem Einsatz besser und sicherer.
b) Benutzen Sie das Elektrowerkzeug nicht, wenn
es sich nicht am Schalter ein- und ausschalten
lässt.
Jedes Elektrowerkzeug, das nicht mit dem Schalter
betätigt werden kann, stellt eine Gefahr dar und
muss repariert werden.
c) Ziehen Sie den Stecker der Stromversorgung
oder Batteriestromversorgung vom Gerät ab, ehe
Sie Einstellarbeiten vornehmen, Zubehörteile
tauschen oder das Elektrowerkzeug verstauen.
Solche präventiven Sicherheitsmaßnahmen
verhindern den unbeabsichtigten Anlauf des
Elektrowerkzeugs und die damit verbundenen
Gefahren.
ALLGEMEINE SICHERHEITSHINWEISE
FÜR ELEKTROGERÄTE
WARNUNG
Lesen Sie sämtliche Sicherheitshinweise und
Anweisungen durch.
Wenn die Warnungen und Anweisungen nicht befolgt
werden, kann es zu Stromschlag, Brand und/oder
ernsthaften Verletzungen kommen.
Bitte bewahren Sie alleWarnhinweise und Anweisungen
zum späteren Nachschlagen auf.
DerBegriff„Elektrowerkzeug“beziehtsichindenWarnhinweisen
auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder
Akkubetrieb (schnurlos).
1) Sicherheit im Arbeitsbereich
a) Sorgen Sie für einen sauberen und gut
ausgeleuchteten Arbeitsbereich.
Zugestellte oder dunkle Bereiche ziehen Unfälle
förmlich an.
b) Verwenden Sie Elektrowerkzeuge niemals an
Orten, an denen Explosionsgefahr besteht, wie
zum Beispiel in der Nähe von leicht entflammbaren
Flüssigkeiten, Gasen oder Stäuben.
Bei der Arbeit mit Elektrowerkzeugen kann es zu
Funkenbildung kommen, wodurch sich Stäube oder
Dämpfe entzünden können.
c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen
dafür, dass sich keine Zuschauer (insbesondere
Kinder) in der Nähe befinden.
Wenn Sie abgelenkt werden, können Sie die
Kontrolle über das Werkzeug verlieren.
2) Elektrische Sicherheit
a) Elektrowerkzeuge müssen mit passender
Stromversorgung betrieben werden.
Nehmen Sie niemals irgendwelche Änderungen
am Anschlussstecker vor.
Verwenden Sie bei Elektrowerkzeugen mit
Schutzkontakt (geerdet) niemals Adapterstecker.
Stecker im Originalzustand und passende
Steckdosen reduzieren das Stromschlagrisiko.
b) Vermeiden Sie Körperkontakt mit geerdeten
Gegenständen wie Rohrleitungen, Heizungen,
Herden oder Kühlschränken.
Bei Körperkontakt mit geerdeten Gegenständen
besteht ein erhöhtes Stromschlagrisiko.
c) Setzen Sie Elektrowerkzeuge niemals Regen
oder sonstiger Feuchtigkeit aus.
Wenn Flüssigkeiten in ein Elektrowerkzeug
eindringen, erhöht sich das Stromschlagrisiko.
d) Verwenden Sie das Anschlusskabel nicht
missbräuchlich.Tragen Sie das Elektrowerkzeug
niemals am Stromkabel, ziehen Sie es nicht
damit heran und ziehen Sie den Stecker nicht
am Stromkabel aus der Steckdose.
Halten Sie die Anschlussschnur von
Hitzequellen, Öl, scharfen Kanten und
beweglichen Teilen fern.
Beschädigte oder verdrehte Anschlussschnüre
erhöhen das Stromschlagrisiko.
e) Verwenden Sie, wenn Sie ein Elektrowerkzeug
im Freien benutzen, ein für den Außeneinsatz
geeignetes Verlängerungskabel.
Ein für den Außeneinsatz geeignetes Kabel
vermindert das Stromschlagrisiko.
f) Falls sich der Betrieb des Elektrowerkzeugs
in feuchter Umgebung nicht vermeiden lässt,
verwenden Sie eine Stromversorgung mit
Fehlerstromschutzeinrichtung (Residual
Current Device, RCD).
(Übersetzung der Original-Gebrauchsanweisung)
0000BookWR22SE.indb50000BookWR22SE.indb5 2015/02/1615:07:142015/02/1615:07:14

6
Deutsch
d) Lagern Sie nicht benutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern, lassen
Sie nicht zu, dass Personen das Elektrowerkzeug
bedienen, die nicht mit dem Werkzeug selbst
und/oder diesen Anweisungen vertraut sind.
Elektrowerkzeuge in ungeschulten Händen sind
gefährlich.
e)
Halten Sie Elektrowerkzeuge instand. Prüfen
Sie sie auf Fehlausrichtungen, Leichtgängigkeit
beweglicher Teile, Beschädigungen von Teilen
und auf jegliche andere Zustände, die sich auf den
Betrieb des Elektrowerkzeugs auswirken können.
Lassen Sie das Elektrowerkzeug bei
Beschädigungen reparieren, ehe Sie es benutzen.
Viele Unfälle mit Elektrowerkzeugen sind auf
schlechte Wartung zurückzuführen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Richtig gewartete Schneidwerkzeuge mit scharfen
Schneiden bleiben weniger häufig hängen und sind
einfacher zu beherrschen.
g)
Benutzen Sie Elektrowerkzeuge, Zubehör,
WerkzeugspitzenundÄhnlichesinÜbereinstimmung
mit diesen Anweisungen – beachten Sie dabei die
jeweiligen Arbeitsbedingungen und die Art der
auszuführenden Arbeiten.
Der Gebrauch des Elektrowerkzeugs für andere
als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
5) Service
a) Lassen Sie Elektrowerkzeuge durch qualifizierte
Fachkräfte und nur unter Einsatz passender
Originalersatzteile warten.
Dies sorgt dafür, dass die Sicherheit des
Elektrowerkzeugs nicht beeinträchtigt wird.
VORSICHT
Von Kindern und gebrechlichen Personen fernhalten.
Werkzeuge sollten bei Nichtgebrauch außerhalb der
Reichweite von Kindern und gebrechlichen Personen
aufbewahrt werden.
SICHERHEITSWARNUNGEN FÜR
SCHLAGSCHRAUBER
○Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen der Schlagschrauber verborgene Leitungen
oder sein eigenes Netzkabel berühren könnte.
Schlagschrauber, die eine „stromführende“ Leitung
berühren, können nackte Metallteile des Elektrogeräts
„unter Strom“ setzen und dem Bediener einen
Stromschlag versetzen.
ZUSÄTZLICHE
SICHERHEITSWARNUNGEN
1. Achten Sie bei Benutzung des Werkzeugs in der Höhe
darauf, dass sich niemand darunter befindet.
2. Tragen Sie bei längerer Benutzung des Werkzeugs
Ohrstöpsel.
3. Schalten Sie den Schalter für Umkehr der Drehrichtung
erst um, wenn der Motor gestoppt hat, falls eine
Änderung der Drehrichtung notwendig ist.
4. Benutzen Sie bei Verwendung eines langen
Verlängerungskabels einen Hochrichttransformator.
5. Überprüfen Sie vor Benutzung das Anzugsdrehmoment
mit einem Drehmomentschlüssel, um sicherzustellen,
dass das richtige Anzugsdrehmoment angewandt wird.
6. Fügen Sie das Bohrfutter mittels Bohrfutterstift und Ring
sicher an den Schlagschrauber an.
7. Überprüfen Sie das Bohrfutter auf Risse.
8. Halten Sie den Griffund den Seitengriffdes
Schlagschraubers immer fest in der Hand. Andernfalls
kann die erzeugte Gegenkraft zu einem ungenauen und
sogar gefährlichen Schraubvorgang führen.

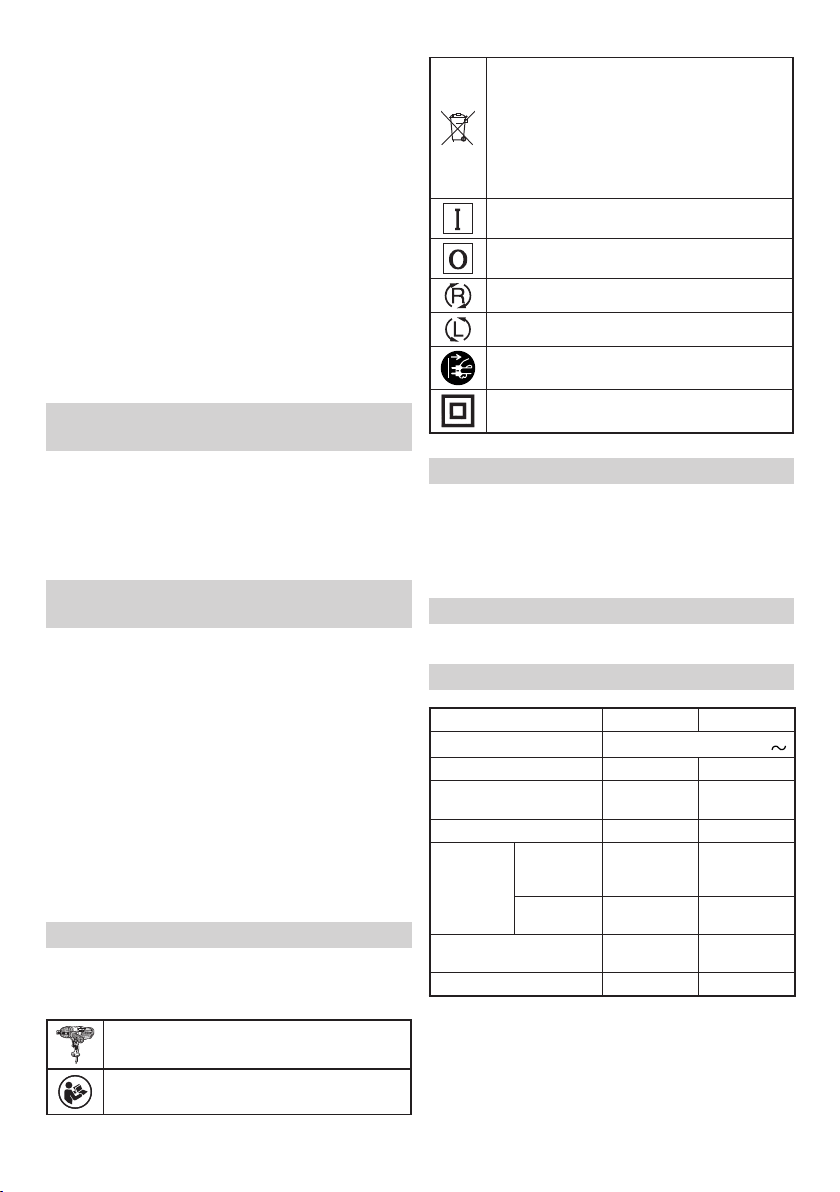

SYMBOLE
WARNUNG
Die folgenden Symbole werden für diese Maschine
verwendet. Achten Sie darauf, diese vor der
Verwendung zu verstehen.
WR22SE / WR25SE : Schlagschrauber
Lesen Sie sämtliche Sicherheitshinweise und
Anweisungen durch.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den
Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/
EG über Elektro- und Elektronik- Altgeräte
und Umsetzung in nationales Recht müssen
verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederververtung zugeführt werden.
Einschalten ON
Ausschalten OFF
Drehung im Uhrzeigersinn
Drehung gegen den Uhrzeigersinn
Ziehen Sie den Hauptstecker aus der
elektrischen Steckdose ab.
Werkzeug der Klasse II
STANDARDZUBEHÖR
Zusätzlich zum Hauptgerät (1 Gerät) enthält die
Packung das nachfolgend aufgelistete Zubehör.
○Koffer ..........................................................................1
Das Standardzubehör kann ohne vorherige
Bekanntmachung jederzeit geändert werden.
VERWENDUNG
○Anziehen und Lockern verschiedener Arten von
Schrauben und Muttern.
0000BookWR22SE.indb60000BookWR22SE.indb6 2015/02/1615:07:142015/02/1615:07:14

7
Deutsch
TECHNISCHE DATEN
Modell WR22SE WR25SE
Spannung (nach Gebieten)*
(110V, 120V, 230V, 240V)
Stromaufnahme* 800 W 900 W9
Lastfreie Drehzahl /
Schlagrate
1400 / 2000 min-1 1100 / 1500 min-1
Vierkant-Antrieb 19 mm 25,4 mm
Kapazitäten
(Schraubengröße)
Hochspannungsschraube M16 ―M22 M22 ―M24
Normalschraube M14 ―M24 M22 ―M30
Anzugsdrehmoment
(Max.)** 620 N·m 1000 N·m
Gewicht*** 4,6 kg 7,7 kg
* Prüfen Sie unbedingt die Gerätplakette auf dem Produkt,
da diese je nach Gebiet verschieden sein kann.
** Anziehen der Schraube ohne Verlängerungskabel bei
Nennspannung.
*** Gewicht: Gemäß EPTA-Verfahren 01/2003
HINWEIS
Aufgrund des ständigen Forschungs- und
Entwicklungsprogramms von HITACHI sind Änderungen
der hier gemachten technischen Angaben vorbehalten.
MONTAGE UND BETRIEB
VORSICHT
Achten Sie zur Vermeidung von Unfällen unbedingt
darauf, den Schalter auszuschalten und den Stecker aus
der Steckdose zu ziehen.
Aktion Abbildung Seite
Montieren des Sockels (1) 1 89
Anbringen des Seitengriffs289
Ändern der Drehrichtung 3 89
Demontage des Aufhängerhakens
(WR25SE) 489
Auswahl von Zubehören* ―91
* Wählen Sie das Zubehör aus, das für eine spezielle
Aufgabenstellung geeignet ist.
Detaillierte Informationen erhalten Sie bei einem von
Hitachi autorisierten Kundendienstzentrum.
1. Funktionsweise des Schalters (Abb. 3)
Der Schalter (2) fungiert bei dieser Maschine als
Motorschalter und als Wählschalter für die Drehrichtung.
Wenn der Schalter auf das auf dem Griffangegebene R
gestellt wird, dreht sich der Motor im Uhrzeigersinn, um
die Schraube anzuziehen.
Wird der Schalter auf L gestellt, dreht sich der Motor
gegen den Uhrzeigersinn, um die Schraube zu lockern.
Wenn der Schalter losgelassen wird, stoppt der Motor.
2. Betriebszeit
Das Anzugsmoment steigt, wenn sich die Betriebszeit
verlängert. Aber das Anzugsmoment steigt nicht über
einen bestimmten Wert, auch wenn das Werkzeug für
eine lange Zeit betrieben wird (Siehe Abb. 5).
3. Die Schutzfunktion
Zum Schutz des Werkzeugs wird bei Auftreten von
Problemen automatisch die Schutzfunktion aktiviert und
das Gerät abgeschaltet. (Tabelle 1)
Tabelle 1
Ursache der Abschaltung
Automatische Abschaltung durch Überlast (*1)
Automatische Abschaltung, weil die Innentemperatur die
spezifizierte Temperatur überstiegen hat (*2)
*1 Überlastschutzfunktion
Bei Überlastbedingungen schaltet sich das Werkzeug
ab, um einen Schaden zu vermeiden.
Beenden Sie die schwere Last, trennen Sie das
Stromversorgungskabel von der Steckdose und stecken
Sie es wieder ein zum Zurücksetzen.
*2 Übertemperaturschutzfunktion
Die automatische Abschaltung wird aktiviert, um
Schäden durch hohe Temperaturen zu vermeiden.
Die Innentemperatur des Werkzeugs steigt bei Aufgaben
an, bei denen hohe Ströme verbraucht werden, oder auch
bei Verwendung in Umgebungen mit hoher Temperatur.
Bitte lassen Sie das Werkzeug sich 10 bis 15 Minuten
lang ausruhen, bevor Sie mit der Arbeit fortfahren.
WARTUNG UND INSPEKTION
1. Inspektion des Sockels
Ein abgenutzes oder verformtes Bohrfutter mit Sechs-
oder Vierkantloch bietet für das Anschlussstück zwischen
der Mutter oder dem Gegenhalter keine adäquate
Dichtigkeit, was dementsprechend zu einem Verlust an
Anzugsdrehmoment führt. Achten Sie regelmäßig auf die
Abnutzung der Bohrfutterlöcher und tauschen Sie das
Bohrfutter bei Bedarf gegen ein neues aus.
2. Inspektion der Befestigungsschrauben
Inspizieren Sie regelmäßig alle Befestigungsschrauben
und stellen Sie sicher, dass sie richtig festgezogen sind.
Sollte eine der Schrauben locker werden, ziehen Sie sie
sofort wieder fest an. Falls dies nicht getan wird, könnte
das zu ernsthaften Gefahren führen.
3. Wartung des Motors
Die Wicklung des Motors ist das „Herzstück“ des
Elektrowerkzeugs.
Wenden Sie die gebotene Sorgfalt auf, um sicherzustellen,
dass die Wicklung nicht beschädigt und/oder mit Öl oder
Wasser benetzt wird.
4. Auswechseln des Netzkabels
Sollte das Stromkabel ausgetauscht werden müssen,
muss das durch den Hersteller dieses Werkzeugs
erfolgen, um ein Sicherheitsrisiko zu vermeiden.
VORSICHT
Bei Betrieb und Wartung von Elektrowerkzeugen müssen
die Sicherheitsvorschriften und Normen beachtet werden.
GARANTIE
Auf Hitachi-Elektrowerkzeuge gewähren wir eine
Garantie unter Zugrundelegung der jeweils geltenden
gesetzlichen und landesspezifischen Bedingungen.
Dieses Garantie erstreckt sich nicht auf Schäden, die auf
Missbrauch, bestimmungswidrigen Einsatz oder normalen
Verschleiß zurückzuführen sind. Im Schadensfall senden
Sie das nicht zerlegte Elektrowerkzeug zusammen mit
dem GARANTIESCHEIN, den Sie am Ende dieser
Bedienungsanleitung finden, an ein von Hitachi autorisiertes
Servicezentrum.
0000BookWR22SE.indb70000BookWR22SE.indb7 2015/02/1615:07:142015/02/1615:07:14

8
Deutsch
Information über Betriebslärm und Vibration
Die gemessenen Werte wurden entsprechend EN60745
bestimmt und in Übereinstimmung mit ISO 4871
ausgewiesen.
Gemessener A-gewichteter Schallpegel:
106 dB (A) (WR22SE)
108 dB (A) (WR25SE)
Gemessener A-gewichteter Schalldruck:
95 dB (A) (WR22SE)
97 dB (A) (WR25SE)
Messunsicherheit K: 3 dB (A).
Gehörschutz tragen.
Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt
gemäß EN60745.
Schlagschrauben von Befestigungsschrauben für die
maximale Kapazität des Werkzeugs:
Vibrationsemissionswert ah= 15,2 m/s2
Messunsicherheit K = 1,5 m/s2
Der angegebene Vibrationsgesamtwert wurde nach einer
Standardtestmethode gemessen und kann zum Vergleich
zwischen verschiedenen Werkzeugen dienen.
Er kann auch für eine Vorbeurteilung der Aussetzung
verwendet werden.
WARNUNG
○Der Vibrationsemissionswert während der tatsächlichen
Benutzung des Elektrowerkzeugs kann von dem
deklarierten Gesamtwert abweichen, abhängig davon,
wie das Werkzeug verwendet wird.
○Legen Sie Sicherheitsmaßnahmen zum Schutz des
Bedieners fest, die auf einer Expositionseinschätzung
unter den tatsächlichen Benutzungsbedingungen
beruhen (unter Berücksichtigung aller Bereiche des
Betriebszyklus, darunter neben der Triggerzeit auch die
Zeiten, in denen das Werkzeug ausgeschaltet ist oder im
Leerlaufbetrieb läuft).
HINWEIS
Aufgrund des ständigen Forschungs- und
Entwicklungsprogramms von HITACHI sind Änderungen der
hier gemachten technischen Angaben vorbehalten.
0000BookWR22SE.indb80000BookWR22SE.indb8 2015/02/1615:07:142015/02/1615:07:14

9
Français
3) Sécurité des personnes
a) Rester vigilant, regarder ce que l’on est en train
de faire et faire preuve de bon sens dans son
utilisation de l’outil.
Ne pas utiliser un outil lorsqu’on est fatigué ou sous
l’emprise de drogues, d’alcool ou de médicaments.
Un moment d’inattention en cours d’utilisation d’un
outil peut entraîner des blessures graves.
b) Utiliser un équipement de sécurité. Toujours
porter des verres de protection.
Les équipements de sécurité tels que les masques
contre les poussières, les chaussures de sécurité
antidérapantes, les casques ou les protections
acoustiques utilisés pour les conditions appropriées
réduiront les blessures corporelles.
c) Éviter tout démarrage intempestif. S’assurer
que l’interrupteur est en position d’arrêt avant
de brancher l’outil au secteur et/ou à la batterie,
de le ramasser ou de le porter.
Porter un outil en ayant le doigt sur l’interrupteur ou
brancher un outil dont l’interrupteur est en position
de marche est source d’accidents.
d) Retirer toute clé de réglage avant de mettre
l’outil en marche.
Une clé laissée fixée sur une partie tournante de
l’outil peut donner lieu à des blessures.
e) Ne pas se pencher trop loin. Garder une position
et un équilibre adaptés à tout moment.
Cela permet un meilleur contrôle de l’outil dans des
situations inattendues.
f) S’habiller de manière adaptée. Ne pas porter
de vêtements amples ou de bijoux. Maintenir
cheveux, vêtements et gants à l’écart des pièces
en mouvement.
Les pièces en mouvement peuvent happer les
vêtements amples, les bijoux ou les cheveux longs.
g) Si des dispositifs sont fournis pour le
raccordement d’équipements pour l’extraction
et la récupération des poussières, s’assurer
qu’ils sont connectés et correctement utilisés.
Utiliser des collecteurs de poussière peut réduire les
risques dus aux poussières.
4) Utilisation et entretien de l’outil
a) Ne pas forcer l’outil. Utiliser l’outil adapté à
l’application souhaitée.
Si l’on utilise l’outil électrique adéquat en respectant
le régime pour lequel il a été conçu, il réalisera un
travail de meilleure qualité et plus sûr.
b)
Ne pas utiliser l’outil si l’interrupteur ne permet pas
de passer de l’état de marche à arrêt et vice versa.
Un outil électrique ne pouvant être contrôlé par
l’interrupteur représente un danger et doit être réparé.
c)
Débrancher la fiche de la source d’alimentation et/ou
la batterie de l’outil avant tout réglage, changement
d’accessoires ou avant de ranger l’outil.
Ces mesures de sécurité préventives réduiront les
risques de démarrage accidentel de l’outil électrique.
d) Après utilisation, ranger l’outil électrique hors
de portée des enfants et ne laisser aucune
personne l’utiliser si elle n’est pas familiarisée
avec les outils électriques ou ces instructions.
Les outils électriques représentent un danger entre
des mains inexpertes.
e) Observer la maintenance de l’outil. S’assurer que
les pièces en mouvement ne sont pas désalignées
ou coincées, qu’aucune pièce n’est cassée ou
que l’outil électrique n’a subi aucun dommage
pouvant affecter son bon fonctionnement.
Si l’outil électrique est endommagé, le faire
réparer avant de le réutiliser.
De nombreux accidents sont dus à des outils mal
entretenus.
AVERTISSEMENTS DE SÉCURITÉ
GÉNÉRAUX POUR L’OUTIL
AVERTISSEMENT
Lire tous les avertissements de sécurité et toutes les
instructions.
Tout manquement à observer ces avertissements et
instructions peut engendrer des décharges électriques, des
incendies et/ou des blessures graves.
Conserver tous les avertissements et toutes les
instructions pour pouvoir s’y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence
à l’outil électrique alimenté par le secteur (avec cordon
d’alimentation) ou à l’outil fonctionnant sur batterie (sans
cordon d’alimentation).
1) Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien
éclairée.
Les zones en désordre ou sombres sont propices
aux accidents.
b) Ne pas faire fonctionner les outils électriques
en atmosphère explosive, par exemple en
présence de liquides inflammables, de gaz ou
de poussières.
Les outils électriques produisent des étincelles qui
peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les badauds à l’écart
pendant l’utilisation de l’outil.
Les distractions peuvent faire perdre le contrôle de
l’outil à l’utilisateur.
2) Sécurité électrique
a) Il faut que les fiches de l’outil électrique soient
adaptées au socle.
Ne jamais modifier la fiche de quelque façon
que ce soit.
Ne pas utiliser d’adaptateurs avec des outils à
branchement de terre.
Des fiches non modifiées et des socles adaptés
réduiront le risque de décharge électrique.
b) Éviter tout contact du corps avec des surfaces
reliées à la terre telles que les tuyaux, les
radiateurs, les cuisinières et les réfrigérateurs.
Il existe un risque accru de décharge électrique si le
corps de l’utilisateur est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des
conditions humides.
La pénétration d’eau à l’intérieur d’un outil
augmentera le risque de décharge électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le
cordon pour porter, tirer ou débrancher l’outil.
Maintenir le cordon à l’écart de la chaleur,
du lubrifiant, des arêtes ou des parties en
mouvement.
Des cordons endommagés ou emmêlés augmentent
le risque de décharge électrique.
e) Lorsqu’on utilise un outil à l’extérieur, il faut
utiliser un prolongateur adapté à l’utilisation
extérieure.
L’utilisation d’un cordon adapté à l’utilisation
extérieure réduit le risque de décharge électrique.
f) Si l’usage d’un outil dans un emplacement
humide est inévitable, utiliser une alimentation
protégée par un dispositif différentiel à courant
résiduel (DDR).
L’usage d’un DDR réduit le risque de décharge
électrique.
(Traduction des instructions d’origine)
0000BookWR22SE.indb90000BookWR22SE.indb9 2015/02/1615:07:142015/02/1615:07:14

10
Français
f) Garder affûtés et propres les outils permettant
de couper.
Un outil bien entretenu aux bords bien affûtés
risquera moins de se coincer et sera plus facile à
maîtriser.
g) Utiliser l’outil, les accessoires et les lames, etc.,
conformément à ces instructions, en tenant
compte des conditions de travail et du travail à
réaliser.
L’utilisation d’un outil électrique à des fins autres que
celles prévues est potentiellement dangereuse.
5) Maintenance et entretien
a) Confier l’entretien de l’outil à un réparateur
qualifié utilisant uniquement des pièces de
rechange identiques.
Cela assurera le maintien de la sécurité de l’outil.
PRÉCAUTIONS
Maintenir les enfants et les personnes infirmes éloignés.
Lorsque les outils ne sont pas utilisés, ils doivent être
rangés hors de portée des enfants et des personnes
infirmes.
AVERTISSEMENTS DE SÉCURITÉ
POUR LA CLÉ À CHOCS
○Tenir l’outil électrique par une surface de prise
isolée, lorsqu’on effectue une tâche où l’attache
pourrait toucher un câblage caché ou son propre
cordon d’alimentation.
Le contact de l’attache avec un fil sous tension peut
transmettre du courant dans les pièces métalliques
exposées de l’outil et électrocuter l’opérateur.
AVERTISSEMENTS DE SÉCURITÉ
SUPPLÉMENTAIRES
1. Lorsqu’on utilise l’outil en hauteur, s’assurer qu’il n’y a
personne en dessous.
2. Mettre des bouchons d’oreilles pour une utilisation
prolongée.
3. Commuter l’interrupteur d’inversion uniquement après
que le moteur est arrêté, lorsqu’il est nécessaire de
changer le sens de rotation.
4. Utiliser un transformateur de relais lorsqu’un cordon
prolongateur long est utilisé.
5. Vérifier le couple de serrage au moyen d’une clé
dynamométrique avant utilisation afin de s’assurer que
le couple utilisé est correct.
6. Monter solidement la douille sur la clé à chocs avec la
goupille et la bague.
7. Confirmer que la douille n’est pas fissurée.
8. Toujours tenir fermement la poignée et la poignée
latérale de la clé à chocs. Autrement, le choc en retour
produit peut entraîner un fonctionnement imprécis, voire
dangereux.
SYMBOLES
AVERTISSEMENT
Les symboles suivants sont utilisés pour l’outil.
Bien se familiariser avec leur signification avant
d’utiliser l’outil.
WR22SE / WR25SE : Clé à chocs
Lire tous les avertissements de sécurité et
toutes les instructions.
Pour les pays européens uniquement
Ne pas jeter les appareils électriques dans les
ordures ménagères !
Conformément à la directive européenne 2002/96/
CE relative aux déchets d’équipements électriques
ou électroniques (DEEE), et à sa transposition dans
la législation nationale, les appareils électriques
doivent être collectés à part et être soumis à un
recyclage respectueux de l’environnement.
Bouton ON
Bouton OFF
Rotation dans le sens horaire
Rotation dans le sens anti-horaire
Débrancher la fiche principale de la prise électrique
Outil de classe II
ACCESSOIRES STANDARD
Outre l’unité principale (1 unité), l’emballage contient
les accessoires répertoriés ci-dessous.
○Coffret.........................................................................1
Les accessoires standard sont sujets à changement sans
préavis.
APPLICATIONS
○Serrage et desserrage de divers types de boulon et écrou.
CARACTÉRISTIQUES
Modèle WR22SE WR25SE
Tension (par zones)* (110V, 120V, 230V, 240V)
Puissance absorbée* 800 W 900 W
Vitesse à vide/Taux de
percussion
1400 / 2000 min-1 1100 / 1500 min-1
Carré conducteur 19 mm 25,4 mm
Capacités
(taille des
boulons)
Boulon
haute
résistance M16 ―M22 M22 ―M24
Boulon
ordinaire M14 ―M24 M22 ―M30
Couple de serrage
(Max.)** 620 N·m 1000 N·m
Poids*** 4,6 kg 7,7 kg
* Vérifier la plaque nominale du produit, qui peut être
différente d’un pays à l’autre.
** Serrage du boulon sans cordon prolongateur à la tension
nominale.
*** Poids : selon la procédure EPTA 01/2003
REMARQUE
Par suite du programme permanent de recherche et de
développement HITACHI, ces spécifications peuvent
faire l’objet de modifications sans avis préalable.
0000BookWR22SE.indb100000BookWR22SE.indb10 2015/02/1615:07:142015/02/1615:07:14

11
Français
INSTALLATION ET FONCTIONNEMENT
ATTENTION
Pour éviter les accidents, veiller à placer l’interrupteur
sur la position d’arrêt et à débrancher la fiche de la prise.
Action Figure Page
Mise en place de la douille (1) 1 89
Montage de la poignée latérale 2 89
Changement du sens de rotation 3 89
Démontage du crochet de cintre
(WR25SE) 489
Sélection des accessoires* ―91
* Sélectionnez les accessoires qui sont adaptés à une tâche
spécifique.
Pour plus de détails, contactez un service après-vente
Hitachi agréé.
1. Fonctionnement de l’interrupteur (Fig. 3)
L’interrupteur (2) de cette machine fonctionne comme
interrupteur du moteur ainsi que comme sélecteur du
sens de rotation. Lorsque l’interrupteur est placé sur R
sur le couvercle de la poignée, le moteur tourne dans le
sens des aiguilles d’une montre pour serrer le boulon.
Lorsque l’interrupteur est placé sur L, le moteur tourne dans
le sens inverse des aiguilles d’une montre pour desserrer le
boulon.Lorsque l’interrupteur est relâché, le moteur s’arrête.
2. Durée de fonctionnement
Le couple de serrage augmente lorsque le temps
d’utilisation augmente. Cependant le couple de serrage
n’augmente pas au-delà d
’ une certaine valeur même si
l
’ outil est utilisé pendant une longue période (Voir Fig. 5).
3. À propos de la fonction de protection
Pour protéger l’outil, la fonction de protection est activée
automatiquement et arrête la machine en cas de
problèmes. (Tableau 1)
Tableau 1
Motif de l’arrêt
Arrêt automatique en cas de surcharge (*1)
Arrêt automatique en raison de l’augmentation de la
température interne de l’outil au-delà du niveau de
température spécifié (*2)
*1 Fonction de protection contre les surcharges
En cas de surcharge, l’outil s’arrête pour empêcher des
dommages.
Interrompez la tâche de charge lourde, débranchez
le cordon d’alimentation de la prise électrique et
rebranchez-le pour réinitialiser.
*2 Fonction de protection d’augmentation de la température
L’arrêt automatique est activé pour empêcher les
dommages dus à une température élevée.
La température interne de l’outil augmente pour les
tâches consommant beaucoup d’énergie ou si l’outil est
utilisé dans un endroit à la température élevée.
Veuillez laisser reposer l'outil pendant 10 à 15 minutes
avant de continuer une tâche.
ENTRETIEN ET VÉRIFICATION
1. Inspection de la douille
Une douille hexagonale ou carrée usée ou déformée
ne permettra pas un bon serrage pour fixer l’écrou ou la
chabotte, ce qui se traduira par une perte du couple de
serrage.Contrôler périodiquement l’état d’usure des trous
filetés et les remplacer par des neufs en cas de besoin.
2. Vérification des vis de fixation
Vérifier régulièrement toutes les vis de fixation et
s’assurer qu’elles sont bien serrées. S’il advient qu’une
vis se desserre, la resserrer immédiatement. Le fait de
négliger ce point pourrait entrainer de graves dangers.
3. Entretien du moteur
Le bobinage de l’ensemble moteur est le « cœur » même
de l’outil électrique.
Veiller soigneusement à ce que ce bobinage ne soit pas
endommagé et/ou mouillé par de l’huile ou de l’eau.
4. Remplacement du cordon d’alimentation
Si le cordon d'alimentation doit être remplacé, faire appel
au fabricant du présent outil pour éviter tout risque.
ATTENTION
Lors de l’utilisation et de l’entretien d’un outil électrique,
respecter les règlements et les normes de sécurité en
vigueur dans le pays en question.
GARANTIE
Nous garantissons que l’ensemble des outils électriques
Hitachi sont conformes aux réglementations spécifiques
statutaires/nationales. Cette garantie ne couvre pas
les défauts ni les dommages inhérents à une mauvaise
utilisation, une utilisation abusive ou l’usure et les dommages
normaux. En cas de réclamation, veuillez envoyer l’outil
électrique, en l’état, accompagné du CERTIFICAT DE
GARANTIE qui se trouve à la fin du mode d’emploi, dans un
service après-vente Hitachi agréé.
Au sujet du bruit et des vibrations
Les valeurs mesurées ont été déterminées en fonction de la
norme EN60745 et déclarées conformes à ISO 4871.
Niveau de puissance sonore pondérée A :
106 dB (A) (WR22SE)
108 dB (A) (WR25SE)
Niveau de pression acoustique pondérée A :
95 dB (A) (WR22SE)
97 dB (A) (WR25SE)
Incertitude K: 3 dB (A)
Porter des protections anti-bruit.
Valeurs totales des vibrations (somme vectorielle triaxiale)
déterminées conformément à EN60745.
Serrage par percussion d’attaches à la capacité maximale
de l’outil :
Valeur d’émission de vibration ah= 15,2 m/s2
Incertitude K = 1,5 m/s2
La valeur totale des vibrations a été mesurée par une
méthode d’essai standard et peut être utilisée pour comparer
un outil à un autre.
Elle peut également être utilisée pour une évaluation
préliminaire du niveau d’exposition.
AVERTISSEMENT
○La valeur d’émission de vibrations en fonctionnement de
l’outil électrique peut être différente de la valeur totale
déclarée, en fonction des utilisations de l’outil.
0000BookWR22SE.indb110000BookWR22SE.indb11 2015/02/1615:07:142015/02/1615:07:14

12
Français
○Identifier les mesures de protection de l’utilisateur
fondées sur une estimation de l’exposition en conditions
d’utilisation (tenant compte de tous les aspects du cycle
d’utilisation, tels que les moments où l’outil est mis hors
tension ou lorsqu’il tourne à vide en plus des temps de
déclenchements).
REMARQUE
Par suite du programme permanent de recherche et de
développement HITACHI, ces spécifications peuvent faire
l’objet de modifications sans avis préalable.
0000BookWR22SE.indb120000BookWR22SE.indb12 2015/02/1615:07:142015/02/1615:07:14

13
Italiano
b) Indossate l’attrezzatura di protezione personale.
Indossate sempre le protezioni oculari.
L’attrezzatura protettiva, quali maschera facciale,
calzature antiscivolo, caschi o protezioni oculari
ridurrà il rischio di lesioni personali.
c) Impedite le accensioni involontarie. Prima del
collegamento a una sorgente di alimentazione
e/o pacco batteria e prima di raccogliere o
trasportare l’utensile, verificate che l’interruttore
sia posizionato su OFF.
Il trasporto degli elettroutensili tenendo le dita
sull’interruttore o l’attivazione elettrica degli utensile
che hanno l’interruttore su ON, implica il rischio di
incidenti.
d) Prima di attivare l’elettroutensile, rimuovete
qualsiasi chiave di regolazione.
Lasciando la chiave in un componente in rotazione
dell’elettroutensile, sussiste il rischio di lesioni
personali.
e) Mantenersi in equilibrio. Mantenersi sempre su
due piedi, in equilibrio stabile.
Ciò consente di controllare al meglio l’elettroutensile
in caso di situazioni impreviste.
f) Vestirsi in modo adeguato. Non indossare abiti
larghi o gioielli. Tenere i capelli, gli abiti e i
guanti lontano dalle parti in movimento.
Abiti allentati, gioielli e capelli lunghi potrebbero
impigliarsi nelle parti in movimento.
g) In caso di dispositivi provvisti di collegamento
ad apparecchiature di rimozione e raccolta
polveri, verificare che queste siano collegate e
utilizzate in modo adeguato.
L’utilizzo della raccolta della polvere può ridurre i
rischi connessi alle polveri.
4) Utilizzo e manutenzione degli elettroutensili
a) Non utilizzare elettroutensili non idonei.
Utilizzare l’elettroutensile idoneo alla propria
applicazione.
Utilizzando l’elettroutensile corretto, si garantirà
un’esecuzione migliore e più sicura del lavoro, alla
velocità di progetto.
b) Non utilizzare l’elettroutensile qualora non
sia possibile accenderlo/spegnerlo tramite
l’interruttore.
É pericoloso utilizzare elettroutensili che non
possano essere azionati dall’interruttore.Provvedere
alla relativa riparazione.
c) Prima di effettuare qualsiasi regolazione,
sostituire gli accessori o depositare gli
elettroutensili, scollegare la spina dalla presa
elettrica e/o il pacco batteria dall’utensile
elettrico.
Queste misure di sicurezza preventive riducono il
rischio di avvio involontario dell’elettroutensile.
d) Depositare gli elettroutensili non utilizzati
lontano dalla portata dei bambini ed evitare che
persone non esperte di elettroutensili o non a
conoscenza di quanto riportato sulle presenti
istruzioni azionino l’elettroutensile.
É pericoloso consentire che utenti non esperti
utilizzino gli elettroutensili.
e) Manutenzione degli elettroutensili. Verificare
che non vi siano componenti in movimento
disallineati o bloccati, componenti
rotti o altre condizioni che potrebbero
influenzare negativamente il funzionamento
dell’elettroutensile.
In caso di guasti, provvedere alla riparazione
dell’elettroutensile prima di riutilizzarlo.
Molti incidenti sono causati da una scarsa
manutenzione.
AVVERTIMENTI GENERALI DI
SICUREZZA SUGLI UTENSILI
ELETTRICI
ATTENZIONE
Leggere tutti gli avvertimenti di sicurezza e tutte le
istruzioni.
La mancata osservanza degli avvertimenti e delle istruzioni
potrebbe essere causa di scosse elettriche, incendi e/o gravi
lesioni.
Salvare tutti gli avvertimenti e le istruzioni per
riferimenti futuri.
Il termine “elettroutensili” riportato nelle avvertenze si
riferisce agli elettroutensili azionati con alimentazione di rete
(via cavi) o a batterie (senza cavi).
1) Sicurezza dell’area operativa
a) Mantenere l’area operativa pulita e ordinata.
Aree operative sporche o disordinate possono
favorire gli infortuni.
b) Non utilizzare gli elettroutensili in atmosfere
esplosive, ad es. in presenza di liquidi, gas o
polveri infiammabili.
Gli elettroutensili generano delle scintille che
potrebbero accendere la polvere o i fumi.
c) Tenere lontani bambini e astanti durante
l’utilizzo degli elettroutensili.
Qualsiasi distrazione può essere causa di perdita di
controllo.
2) Sicurezza elettrica
a) Le spine degli elettroutensili devono essere
idonee alle prese disponibili.
Non modificare mai le prese.
Con gli elettroutensili a massa (messi a terra),
non utilizzare alcun adattatore.
L’utilizzo di spine intatte e corrispondenti alle prese
disponibili ridurrà il rischio di scosse elettriche.
b) Evitare qualsiasi contatto con le superfici a massa
o a terra, quali tubi, radiatori, fornelli e frigoriferi.
In caso di messa a terra o massa del corpo, sussiste
un maggior rischio di scosse elettriche.
c) Non esporre gli elettroutensili alla pioggia o
all’umidità.
La penetrazione di acqua negli elettroutensili
aumenterà il rischio di scosse elettriche.
d) Non tirare il cavo. Non utilizzarlo per il trasporto,
o per tirare o scollegare l’elettroutensile.
Tenere il cavo lontano da fonti di calore, oli,
bordi appuntiti o parti in movimento.
Cavi danneggiati o attorcigliati possono aumentare il
rischio di scosse elettriche.
e) Durante l’uso degli elettroutensili all’esterno,
utilizzare una prolunga idonea per usi esterni.
L’utilizzo di cavi per esterno riduce il rischio di scosse
elettriche.
f) Se è impossibile evitare l’impiego di un
elettroutensile in un luogo umido, utilizzare
l’alimentazione protetta da un dispositivo a
corrente residua (RCD).
L’uso di un RCD riduce il rischio di scosse elettriche.
3) Sicurezza personale
a) Durante l’uso degli elettroutensili, state all’erta,
verificate ciò che state eseguendo e adottate
sempre il buon senso.
Non utilizzate gli elettroutensili qualora siate stanchi,
sotto l’influenza di farmaci, alcol o cure mediche.
Anche un attimo di disattenzione durante l’uso degli
elettroutensili potrebbe essere causa di gravi lesioni
personali.
(Traduzione delle istruzioni originali)
0000BookWR22SE.indb130000BookWR22SE.indb13 2015/02/1615:07:142015/02/1615:07:14

14
Italiano
f) Mantenere gli strumenti di taglio affilati e puliti.
Gli strumenti di taglio in condizioni di manutenzione
adeguata, con bordi affilati, sono meno soggetti al
bloccaggio e sono più facilmente controllabili.
g) Utilizzare l’elettroutensile, gli accessori, le
punte, ecc. in conformità a quanto riportato
nelle presenti istruzioni, tenendo in debita
considerazione le condizioni operative e il tipo
di lavoro da eseguire.
L’uso dell’utensile elettrico per operazioni diverse da quelle
previste potrebbe causare una situazione pericolosa.
5) Assistenza
a) Affidate le riparazioni dell’elettroutensile a
persone qualificate che utilizzino solamente
parti di ricambio identiche.
Ciò garantirà il mantenimento della sicurezza
dell’elettroutensile.
PRECAUZIONI
Tenere lontano dalla portata di bambini e invalidi.
Quando non utilizzati, gli strumenti dovranno essere
deposti lontano dalla portata di bambini e invalidi.
PRECAUZIONI PER L’USO
DELL’AVVITATRICE BATTENTE
○ Afferrare l’attrezzo solo dalle superfici di presa isolate
durante le operazioni in cui il dispositivo di fissaggio
potrebbe entrare a contatto con i cablaggi nascosti o con
il suo cavo.
Ilcontatto dei dispositivi di fissaggio conun filo“in tensione”
potrebbe mettere “in tensione” le parti metalliche esposte
dell’utensile e dare una scossa elettrica all’operatore.
PRECAUZIONI DI SICUREZZA
AGGIUNTIVE
1. Usando l’attrezzo ad una certa altezza, controllare che
sotto non vi siano persone.
2. Se è necessario usare l’utensile per lungo tempo, usare
dei tamponi afonizzanti.
3. Per cambiare la direzione di rotazione, azionare
l’interruttore solo dopo che il motore si fermato.
4. Se si usa un cavo di prolunga molto lungo, usare un
trasformatore elevatore.
5. Prima del serraggio, controllare la forza di serraggio per
mezzo di una chiave torsiometrica.
6. Montare l’alloggiamento della testa di vite con la spina e
l’anello.
7. Controllare che l’alloggiamento della testa di vite sia in
buono stato.
8. Tenere sempre saldamente l’impugnatura e
l’impugnatura laterale dell’avvitatrice battente. Altrimenti
si può produrre un funzionamento scorretto e persino
pericoloso.
SIMBOLI
ATTENZIONE
Di seguito mostriamo i simboli usati per la macchina.
Assicurarsi di comprenderne il significato prima
dell’uso.
WR22SE / WR25SE : Avvitatore ad impulso
Leggere tutti gli avvertimenti di sicurezza e tutte
le istruzioni.
Solo per Paesi UE
Non gettare le apparecchiature elettriche tra i
rifiuti domestici!
Secondo la Direttiva Europea 2002/96/CE sui
rifiuti di apparecchiature elettriche ed elettroniche
e la sua attuazione in conformità alle norme
nazionali, le apparecchiature elettriche esauste
devono essere raccolte separatamente, al fine di
essere reimpiegate in modo eco-compatibile.
Accensione
Spegnimento
Rotazione in senso orario
Rotazione in senso anti-orario
Scollegare la spina di corrente dalla presa elettrica
Utensile di classe II
ACCESSORI STANDARD
In aggiunta all’unità principale (1 unità), la confezione
contiene gli accessori elencati di seguito.
○Cassetta......................................................................1
Gli accessori standard possono essere cambiati senza
preavviso.
APPLICAZIONI
○Serraggio e allentamento di diversi tipi di bulloni e di dadi.
CARATTERISTICHE
Modello WR22SE WR25SE
Voltaggio (per zona)* (110V, 120V, 230V, 240V)
Potenza assorbita* 800 W 900 W
Velocità senza carico /
Velocità di impatto
1400 / 2000 min-1 1100 / 1500 min-1
Quadrato di trasmissione 19 mm 25,4 mm
Capacità
(grandezza
bulloni)
Bulloni
ad alta
elasticità M16 ―M22 M22 ―M24
Bulloni
comuni M14 ―M24 M22 ―M30
Forza di serraggio
(Max.)** 620 N·m 1000 N·m
Peso*** 4,6 kg 7,7 kg
* Accertatevi di aver controllato bene la piastrina perché
essa varia da zona a zona.
** Serraggio di bulloni senza far uso del cavo di
prolungamento, alla tensione nominale.
*** Peso: Secondo la Procedura EPTA 01/2003
0000BookWR22SE.indb140000BookWR22SE.indb14 2015/02/1615:07:142015/02/1615:07:14

15
Italiano
NOTA
A causa del continuo programma di ricerche e sviluppo
della HITACHI, le caratteristiche riportate in questo
foglio sono soggette cambiamenti senza preventiva
comunicazione.
MONTAGGIO E OPERAZIONE
ATTENZIONE
Per impedire incidenti, assicurarsi di spegnere e
scollegare la spina dalla presa di corrente.
Azione Figura Pagina
Montaggio dell’alloggiamento (1) 1 89
Montaggio della maniglia laterale 2 89
Modifica della direzione di rotazione 3 89
Smontaggio del gancio di
sospensione (WR25SE) 489
Selezione degli accessori* ―91
* Selezionare gli accessori che sono adatti per un’attività
specifica.
Per dettagli contattare il centro assistenza Hitachi
autorizzato.
1. Attivazione dell’interruttore (Fig. 3)
L’interruttore (2) di questo attrezzo funziona quale
interruttore di corrente e, allo stesso tempo, quale
selettore della direzione di rotazione. Quando
l’interruttore si trova in posizione R stampigliata sul
coperchio dell’impugnatura, il motore gira in senso
orario, e serve per il serraggio di bulloni.
Quando l’interruttore si trova invece su L, il motore gira
in senso antiorario, e serve per allentare dei bulloni.
Liberando l’interruttore, il motore si ferma.
2. Tempo di funzionamento
La coppia di serraggio aumenta con l’aumentare del
tempo di funzionamento. Tuttavia la coppia di serraggio
non aumenta al di sopra di un certo valore anche se
l’utensile viene azionato per un lungo periodo di tempo
(vedere Fig. 5).
3. La funzione di protezione
Per proteggere l’apparato verrà attivata la funzione di
protezione, che spegne automaticamente l’unità in caso
di problemi. (Tabella 1)
Tabella 1
Causa dello spegnimento
Spegnimento automatico innescato da un carico
eccessivo (*1)
Spegnimento automatico innescato a causa del fatto che
la temperatura interna dell’apparato supera il livello di
temperatura specifico (*2)
*1 Funzione di protezione dal carico eccessivo
In condizioni di carico eccessivo, l’utensile si spegne per
impedire danni.
Interrompere l’attività di carico pesante, scollegare il
cavo di alimentazione dalla presa elettrica e ricollegarlo
per il ripristino.
*2 Funzione di protezione dall’aumento di temperatura
Viene attivato lo spegnimento automatico per impedire
danni provocati dalle temperature elevate.
La temperatura interna dell’utensile aumenta per le
operazioni che comportano l’utilizzo di ampie correnti di
elettricità, o durante l’utilizzo in ambienti a temperature
elevate.
Consentire all’utensile di riposare per un periodo da 10 a
15 minuti prima di continuare un’attività.
MANUTENZIONE ED ISPEZIONE
1. Controllo dell’alloggiamento
Se l’alloggiamento esagonale o quadrato è deformato,
il montaggio di esso sul basamento non può essere
realizzato a dovere, e si ottiene di conseguenza una
diminuzione della forza di serraggio. Controllare sempre
che l’alloggiamento non sia rovinato e sostituirlo quando
necessario.
2. Ispezione delle viti di montaggio
Ispezionare regolarmente le viti di montaggio e
assicurarsi che siano ben fissate. Se una di queste
dovesse essere allentata, riserrarla immediatamente. Si
rischia in caso contrario di provocare incidenti pericolosi.
3. Manutenzione del motore
L’avvolgimento del motore è il vero e proprio “cuore” degli
attrezzi elettrici.
Fare attenzione a non danneggiare l’avvolgimento e/o
non bagnarlo con olio o acqua.
4. Sostituzione del cavo di alimentazione
Se è necessaria la sostituzione del cavo di alimentazione,
tale operazione deve essere effettuata dal produttore di
questo agente onde evitare un rischio alla sicurezza.
ATTENZIONE
Nell’uso e nella manutenzione degli utensili elettrici
devono essere osservate le normative di sicurezza e i
criteri prescritti in ciascun paese.
GARANZIA
Garantiamo gli Utensili Elettrici Hitachi in conformità alle
specifiche normative imposte dalla legge e dai paesi.
Questa garanzia non copre difetti o danni dovuti a uso
erroneo, abuso o normale usura. In caso di lamentele, si
prega di inviare l’Utensile Elettrico, non smontato, insieme
al CERTIFICATO DI GARANZIA che si trova al termine di
queste Istruzioni per l’uso, ad un Centro di Assistenza
Autorizzato Hitachi.
Informazioni riguardanti i rumori trasmessi dall’aria e
le vibrazioni
I valori misurati sono stati determinati in conformità a
EN60745 e descritti in conformità alla normativa ISO 4871.
Livello misurato di potenza sonora pesato
106 dB (A) (WR22SE)
108 dB (A) (WR25SE)
Livello misurato di pressione sonora pesato
95 dB (A) (WR22SE)
97 dB (A) (WR25SE)
Incertezza K: 3 dB (A).
Indossare i dispositivi di protezione acustica.
Valori totali di vibrazione (somma vettori triass.) determinati
secondo la norma EN60745.
Serraggio di impatto dei dispositivi di fissaggio della
massima capacità dell’utensile:
Valore di emissione vibrazioni ah= 15,2 m/s2
Incertezza K = 1,5 m/s2
0000BookWR22SE.indb150000BookWR22SE.indb15 2015/02/1615:07:142015/02/1615:07:14

16
Italiano
Il valore totale di emissione vibrazioni dichiarato è stato
misurato in base al metodo di test standard e può essere
utilizzato per confrontare un utensile con un altro.
Può essere inoltre utilizzato per la stima preliminare
dell’esposizione.
ATTENZIONE
○Il valore di emissione vibrazioni durante l’uso effettivo
dell’utensile può essere diverso dal valore totale
dichiarato in base alle modalità di utilizzo dell’utensile
stesso.
○Identificare le misure di sicurezza per la protezione
dell’operatore basate su stima dell’esposizione
nelle effettive condizioni di utilizzo (prendendo in
considerazione tutte le parti del ciclo di funzionamento
come i tempi in cui l’utensile resta spento e quando
funziona senza essere utilizzato in aggiunta al tempo di
avvio).
NOTA
A causa del continuo programma di ricerche e sviluppo della
HITACHI, le caratteristiche riportate in questo foglio sono
soggette cambiamenti senza preventiva comunicazione.
0000BookWR22SE.indb160000BookWR22SE.indb16 2015/02/1615:07:142015/02/1615:07:14

17
Nederlands
Gebruik van een aardlekschakelaar vermindert de
kans op een elektrische schok.
3) Persoonlijke veiligheid
a) Blijf waakzaam, let voortdurend op uw werk
en gebruik uw gezond verstand wanneer u
elektrisch gereedschap gebruikt.
Gebruik geen elektrisch gereedschap wanneer
u moe bent of onder invloed van drugs, alcohol
of medicijnen.
Eén moment van onoplettendheid kan in ernstig
lichamelijk letsel resulteren.
b) Gebruik persoonlijke beschermingsmiddelen.
Draag altijd oogbescherming.
Beschermingsmiddelen zoals stofmaskers,
anti-slip veiligheidsschoenen, een helm of
gehoorbescherming verminderen het risico op
lichamelijk letsel.
c) Voorkom dat het gereedschap per ongeluk
kan starten. Controleer of de schakelaar in de
uit-stand staat voordat u de voeding en/of de
accu aansluit, het gereedschap oppakt of gaat
dragen.
Zorg ervoor dat u tijdens het verplaatsen van het
elektrisch gereedschap uw vingers uit de buurt van
de schakelaar houdt en sluit de stroombron niet aan
terwijl de schakelaar op aan staat om ongelukken te
vermijden.
d) Verwijder sleutels en moersleutels uit
het gereedschap voordat u het elektrisch
gereedschap aanzet.
Een (moer-)sleutel die op een bewegend onderdeel
van het elektrisch gereedschap bevestigd is kan in
lichamelijk letsel resulteren.
e) Reik niet te ver. Zorg ervoor dat u te allen tijde
stevig staat en uw evenwicht behoudt.
Op deze manier heeft u tijdens een onverwachte
situatie meer controle over het elektrisch
gereedschap.
f) Draag geschikte kleding. Draag geen loszittende
kleding of sieraden. Houd uw haar, kleding en
handschoenen uit de buurt van bewegende
onderdelen.
Loszittende kleding, sieraden en lang haar kunnen in
de bewegende onderdelen verstrikt raken.
g) Indien het elektrisch gereedschap van een
aansluiting voor stofafzuiging is voorzien, dan
dient u ervoor te zorgen dat de stofafzuiging
aangesloten en op de juiste manier gebruikt
wordt.
Het gebruik van stofafzuiging vermindert eventuele
stofgerelateerde risico’s.
4) Bediening en onderhoud van elektrisch
gereedschap
a) Het elektrisch gereedschap mag niet geforceerd
worden. Gebruik het juiste gereedschap voor
het karwei.
U kunt de klus beter en veiliger uitvoeren wanneer u
het juiste elektrische gereedschap gebruikt.
b) Gebruik het elektrisch gereedschap niet als de
schakelaar niet goed werkt.
Elektrisch gereedschap dat niet via de schakelaar
bediend kan worden is gevaarlijk en moet
onmiddellijk gerepareerd worden.
c) Haal de stekker uit het stopcontact en/of de
accu van het elektrisch gereedschap voor u
afstellingen verricht, accessoires verwisselt of
voordat u het elektrisch gereedschap opbergt.
Dergelijke preventieve veiligheidsmaatregelen
verminderen het risico dat het elektrisch gereedschap
per ongeluk opstart.
ALGEMENE
VEILIGHEIDSWAARSCHUWINGEN
VOOR ELEKTRISCH GEREEDSCHAP
WAARSCHUWING
Lees alle waarschuwingen en instructies aandachtig
door.
Nalaten om de waarschuwingen en instructies op te volgen
kan in een elektrische schok, brand en/of ernstig letsel
resulteren.
Bewaar alle waarschuwingen en aanwijzingen voor
eventuele naslag in de toekomst.
De term „elektrisch gereedschap” heeft zowel betrekking
op elektrisch gereedschap dat via de netvoeding van
stroom wordt voorzien als gereedschap dat via een accu
(snoerloos) van stroom wordt voorzien.
1) Veiligheid van de werkplek
a) Zorg voor een schone en goed verlichte
werkplek.
Een rommelige of donkere werkplek verhoogt de
kans op ongelukken.
b) Gebruik het elektrisch gereedschap niet in
een omgeving met ontvlambare of explosieve
vloeistoffen, gassen of stof.
Elektrisch gereedschap kan vonken afgeven.
Deze vonkjes kunnen stofdeeltjes of gassen doen
ontbranden.
c) Houd kinderen en andere omstanders tijdens
het gebruik van elektrisch gereedschap uit de
buurt.
Afleidingen kunnen gevaarlijk zijn.
2) Elektrische veiligheid
a) De stekker van het elektrisch gereedschap
moet geschikt zijn voor aansluiting op het
stopcontact.
De stekker mag op geen enkele manier
gemodificeerd worden.
Gebruik geen verloopstekker met geaard
elektrisch gereedschap.
Deugdelijke stekkers en geschikte stopcontacten
verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde
oppervlakken zoals leidingen, radiatoren,
fornuizen en koelkasten.
Wanneer uw lichaam geaard is, loopt u een groter
risico op een elektrische schok.
c) Stel het elektrisch gereedschap niet bloot aan
regen of vochtige omstandigheden.
Het risico op een elektrische schok wordt vergroot
wanneer er water in het elektrische gereedschap
terechtkomt.
d) Behandel het snoer voorzichtig. Gebruik het
snoer niet om het elektrisch gereedschap aan te
dragen of mee te slepen en gebruik het snoer
niet om de stekker uit het stopcontact te trekken.
Houd het snoer uit de buurt van warmtebronnen,
olie, scherpe randen of bewegende onderdelen.
Een beschadigd of verward snoer verhoogt het risico
op een elektrische schok.
e) Gebruik buitenshuis een verlengsnoer dat
specifiek geschikt is voor het gebruik buiten.
Het gebruik van een snoer dat specifiek geschikt is
voor gebruik buitenshuis vermindert het risico op een
elektrische schok.
f) Als het elektrisch gereedschap in een vochtige
omgeving gebruikt moet worden, dient een
voeding met aardlekschakelaar te worden
gebruikt.
(Vertaling van de oorspronkelijke instructies)
0000BookWR22SE.indb170000BookWR22SE.indb17 2015/02/1615:07:142015/02/1615:07:14

18
Nederlands
d) Berg elektrisch gereedschap buiten het bereik
van kinderen op en sta niet toe dat personen die
niet bekend zijn met het juiste gebruik van het
gereedschap of deze voorschriften dit elektrisch
gereedschap gebruiken.
Elektrisch gereedschap is gevaarlijk in onbevoegde
handen.
e) Het elektrisch gereedschap moet regelmatig
onderhouden worden. Controleer het
gereedschap op een foutieve uitlijning,
vastgelopen of defecte bewegende onderdelen
en andere problemen die van invloed zijn op de
juiste werking van het gereedschap.
Indien het gereedschap defect of beschadigd
is moet het gerepareerd worden voordat u het
gereedschap opnieuw gebruikt.
Slecht onderhouden elektrisch gereedschap is
verantwoordelijk voor een groot aantal doe-het-zelf
ongelukken.
f) Houd snijwerktuigen scherp en schoon.
Goed onderhouden snijwerktuigen met scherpe
snijranden lopen minder snel vast en zijn
gemakkelijker in het gebruik.
g) Elektrisch gereedschap, toebehoren, bits
enz. moeten in overeenstemming met deze
instructies worden gebruikt, waarbij de
werkomstandigheden en het werk dat gedaan
moet worden in overweging moeten worden
genomen.
Gebruik van het elektrisch gereedschap voor andere
doeleinden dan waarvoor het is bedoeld, kan
resulteren in een gevaarlijke situatie.
5) Onderhoud
a) Het gereedschap mag uitsluitend door bevoegd
onderhoudspersoneel worden onderhouden
en er mag daarbij uitsluitend gebruik gemaakt
worden van identieke vervangingsonderdelen.
Hierdoor kunt u er op rekenen dat het elektrisch
gereedschap veilig blijft.
VOORZORGSMAATREGELEN
Houd kinderen en kwetsbare personen op een afstand.
Het gereedschap moet na gebruik buiten het bereik
van kinderen en andere kwetsbare personen worden
opgeborgen.
VEILIGHEIDSWAARSCHUWINGEN
SLAGSLEUTEL
○Houd het elektrisch gereedschap vast aan de
daarvoor bestemde geïsoleerde oppervlakken
wanneer u een handeling uitvoert waarbij de
schroef of bout verborgen bedrading of het eigen
snoer kan raken.
Schroeven of bouten en dergelijke die in contact komen
met een draad waar stroom op staat kunnen ervoor
zorgen dat blootliggende metalen onderdelen van het
elektrische gereedschap ook onder stroom komen te
staan en de gebruiker een elektrische schok geven.
AANVULLENDE
VEILIGHEIDSWAARSCHUWINGEN
1. Wanneer u het gereedschap op een hoog gelegen plek
gebruikt, moet u ervoor zorgen dat er zich niemand
onder die plek bevindt.
2. Gebruik oorpluggen wanneer u de machine langere tijd
gaat gebruiken.
3. Gebruik de schakelaar voor het omkeren van de
draairichting alleen wanneer de motor volledig gestopt is.
4. Gebruik indien nodig een verhogingstransformator
wanneer er een zeer lang verlengsnoer wordt gebruikt.
5. Controleer voor gebruik het aantrekkoppel met een
momentsleutel om uzelf ervan te verzekeren dat het
juiste aantrekkoppel wordt gebruikt.
6. Monteer de dop of bus stevig op de slagsleutel met de
pen en de ring van de dop of bus.
7. Controleer of er barsten zitten in de dop of bus.
8. Houd de handgreep en zijhandgreep van de
slagmoersleutel altijd stevig vast. Anders kan de
reactiekracht leiden tot incorrecte en zelfs gevaarlijke
situaties.
SYMBOLEN
WAARSCHUWING
Hieronder staan symbolen afgebeeld die van
toepassing zijn op deze machine.U moet de betekenis
hiervan begrijpen voor u de machine gaat gebruiken.
WR22SE / WR25SE : Slagmoeraanzetter
Lees alle waarschuwingen en instructies
aandachtig door.
Alleen voor EU-landen
Geef elektrisch gereedschap niet met het
huisvuil mee!
Volgens de Europese richtlijn 2002/96/EG
inzake oude elektrische en elektronische
apparaten en de toepassing daarvan binnen de
nationale wetgeving, dient gebruikt elektrisch
gereedschap gescheiden te worden ingezameld
en te worden afgevoerd naar een recyclebedrijf
dat voldoet aan de geldende milieu-eisen.
AAN zetten
UIT zetten
Met de klok mee
Tegen de klok in
Haal de stekker uit het stopcontact.
Klasse II gereedschap
STANDAARD TOEBEHOREN
Naast het hoofdtoestel (1 toestel), bevat de verpakking
de accessoires die hieronder vermeld staan.
○Koffer ..........................................................................1
De standaard toebehoren kunnen zonder nadere
aankondiging gewijzigd worden.
TOEPASSINGEN
○ Vast en los draaien van diverse soorten bouten en moeren.
0000BookWR22SE.indb180000BookWR22SE.indb18 2015/02/1615:07:142015/02/1615:07:14

19
Nederlands
TECHNISCHE GEGEVENS
Model WR22SE WR25SE
Voltage (per gebied)* (110V, 120V, 230V, 240V)
Stroomopname* 800 W 900 W
Onbelast toerental /
Slagfrequentie
1400 / 2000 min-1 1100 / 1500 min-1
Vierkante aandrijving 19 mm 25,4 mm
Capaciteiten
(afmetingen
bouten)
Bout met
hoge
treksterkte M16 ―M22 M22 ―M24
Gewone bout M14 ―M24 M22 ―M30
Aantrekkoppel (Max.)** 620 N·m 1000 N·m
Gewicht*** 4,6 kg 7,7 kg
* Controleer het typeplaayje op het product zelf, want dit
kan per gebied verschillen.
** Bij aandraaien van de bout zonder verlengsnoer bij het
opgegeven voltage.
*** Gewicht:Volgens EPTA-procedure 01/2003
OPMERKING
Op grond van het voortdurende research en
ontwikkelingsprogramma van HITACHI kunnen de hierin
genoemde technische gegevens zonder voorafgaande
kennisgeving worden gewijzigd.
MONTAGE EN GEBRUIK
LET OP
Om ongelukken te voorkomen, moet u de schakelaar uit
zetten en de stekker uit het stopcontact halen.
Handeling Afbeelding Bladzijde
Monteren van de dop of bus (1) 1 89
Bevestigen van de zijhandgreep 2 89
Veranderen van de draairichting 3 89
Demonteren van de haakhanger
(WR25SE) 489
Selecteren van accessoires* ―91
* Selecteer accessoires die geschikt zijn voor een specifieke
taak.
Neem voor meer informatie contact op met een erkend
servicecentrum van Hitachi.
1. Bedienen van de schakelaar (Afb. 3)
De schakelaar (2) van deze machine werkt als aan/uit-
schakelaar van de motor en als keuzeschakelaar voor de
draairichting. Wanneer de schakelaar op R staat, zoals
aangegeven op de handgreep, draait de motor rechtsom,
dus met de klok mee, om de bout vast te draaien.
Wanneer de schakelaar op L staat, draait de motor
linksom, dus tegen de klok in, om de bout los te draaien.
Wanneer de schakelaar wordt losgelaten, stopt de motor.
2. Bewerkingstijd
Het aandraaimoment neemt toe wanneer de
bewerkingstijd toeneemt. Maar het aandraaimoment
neemt niet toe boven een bepaalde waarde, zelfs
als het gereedschap gedurende een lange tijd wordt
aangedreven (zie Afb. 5).
3. De beveiliging
Om het gereedschap te beschermen kan de beveiliging
in werking treden, waardoor de machine automatisch
wordt uitgeschakeld wanneer er zich een probleem
voordoet. (Tabel 1)
Tabel 1
Reden uitschakelen
Automatisch uitgeschakeld vanwege overbelasting (*1)
Automatisch uitgeschakeld omdat de interne temperatuur
te hoog geworden is (*2)
*1 Beveiliging tegen overbelasting
Bij overbelasting zal de machine zichzelf uitschakelen
om schade te voorkomen.
Stop de zware belastingstaak, haal de stekker uit het
stopcontact en doe deze vervolgens weer terug om te
resetten.
*2 Beveiliging tegen oververhitting
De machine is automatisch uitgeschakeld om schade
door oververhitting te voorkomen.
De interne temperatuur van het gereedschap zal hoger
oplopen bij taken die hogere stroomsterktes vereisen, of
wanneer het gereedschap bij hoge temperaturen wordt
gebruikt.
Laat het gereedschap 10 tot 15 minuten rusten voordat u
verder gaat met een taak.
ONDERHOUD EN INSPECTIE
1. Inspectie van de dop of bus
Een versleten dop of bus met zeskantig of vierkant gat
zal niet stevig genoeg op de moer of het aansluitstuk
zitten, wat kan leiden tot een verlies aan aantrekkoppel.
Controleer de gaten van de doppen of bussen regelmatig
op slijtage en vervang deze indien nodig.
2. Inspectie van bevestigingsschroeven
Controleer alle bevestigingsschroeven regelmatig en
zorg ervoor dat ze goed aangedraaid zijn. Draai los
zittende schroeven onmiddellijk vast. Doet u dit niet, dan
kunnen ernstige gevaren het gevolg zijn.
3. Onderhoud van de motor
De motorwikkeling is het „hart” van het elektrisch
gereedschap.
Let er daarom goed op dat de wikkeling niet beschadigd
raakt en/of nat wordt met olie of water.
4. Vervangen van het netsnoer
Als het nodig is om het netsnoer te vervangen,
dan moet dit gebeuren door de fabrikant of een
erkende vertegenwoordiger van de fabrikant, om
veiligheidsrisico’s te voorkomen.
LET OP
Bij gebruik en onderhoud van elektrisch gereedschap
dienen de in het land waar u zich bevindt geldende
veiligheidsregelgeving en veiligheidsstandaarden stipt
te worden opgevolgd.
GARANTIE
De garantie op het elektrisch gereedschap van Hitachi
is in overeenstemming met de wettelijke/landspecifieke
richtlijnen. Deze garantie dekt geen defecten of schade
als gevolg van foutief gebruik, misbruik of normale slijtage.
In geval van klachten verzoeken wij u het elektrisch
gereedschap samen met het GARANTIECERTIFICAAT
dat u achterin deze handleiding aantreft naar een erkend
servicecentrum van Hitachi te sturen.
0000BookWR22SE.indb190000BookWR22SE.indb19 2015/02/1615:07:142015/02/1615:07:14

20
Nederlands
Informatie betreffende lawaai en trillingen
De gemeten waarden zijn verkregen overeenkomstig
EN60745 en voldoen aan de eisen van ISO 4871.
Gemeten A-gewogen geluidsniveau: 106 dB (A) (WR22SE)
108 dB (A) (WR25SE)
Gemeten A-gewogen geluidsdrukniveau:
95 dB (A) (WR22SE)
97 dB (A) (WR25SE)
Onzekerheid K: 3 dB (A).
Draag gehoorbescherming.
Totale trillingswaarden (triax vector som) bepaald
overeenkomstig EN60745.
Slag-vastdraaien van schroeven en bouten en dergelijke met
de maximum capaciteit van het gereedschap:
Trillingsemissiewaarde ah= 15,2 m/s2
Onzekerheid K = 1,5 m/s2
De totale bepaalde trillingswaarde is gemeten in
overeenstemming met een standaard testmethode en kan
worden gebruikt om meerdere gereedschappen met elkaar
te vergelijken.
U kunt dit ook vooraf gebruiken als beoordeling van de
blootstelling.
WAARSCHUWING
○De trillingsemissiewaarde tijdens het feitelijke gebruik
van het elektrisch gereedschap kan afwijken van de
opgegeven totale waarde afhankelijk van de manieren
waarop het gereedschap wordt gebruikt.
○Neem kennis van de veiligheidsmaatregelen voor de
bescherming van de gebruiker die gebaseerd zijn
op een schatting van de blootstelling onder feitelijke
gebruiksomstandigheden (rekening houdend met alle
onderdelen van de gebruikscyclus, zoals de tijd dat het
gereedschap is uitgeschakeld en wanneer dit onbelast
draait inclusief de triggertijd).
OPMERKING
Op grond van het voortdurende research en
ontwikkelingsprogramma van HITACHI kunnen de hierin
genoemde technische gegevens zonder voorafgaande
kennisgeving worden gewijzigd.
0000BookWR22SE.indb200000BookWR22SE.indb20 2015/02/1615:07:152015/02/1615:07:15
