Hitachi koki H 60ma User manual

H 60MA • H 60MB

Demolition Hammer

Hammer

Marteau de demolition

Demolitore

Hakhamer

Martillo

Martelo

Κpoyεtiko

H60MB

Handling instructions

Bedienungsanleitung

Mode d’emploi

Istruzioni per l’uso

Gebruiksaanwijzing

Instrucciones de manejo

Instruções de uso

Οδηγίες χειρισµού

309

Code No. C99089875 N

Printed in Japan

Read through carefully and understand these instructions before use.

Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.

Lire soigneusement et bien assimiler ces instructions avant usage.

Prima dell’uso leggere attentamente e comprendere queste istruzioni.

Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen.

Leer cuidadosamente y comprender estas instrucciones antes del uso.

Antes de usar, leia com cuidado para assimilar estas instruções.

∆ιαβάστε προσεκτικά και κατανοήσετε αυτές τις οδηγίες πριν τη χρήση.

Hitachi Koki Co.,Ltd.

Nederlands

EC VERKLARING VAN CONFORMITEIT

Wij verklaren onder eigen verantwoordelijkheid dat dit produkt conform

de richtlijnen of gestandardiseerde documenten EN50144, EN55014

en EN61000-3 voldoet aan de eisen van EEG Bepalingen 73/23/EEG,

89/336/EEG, 98/37/EC en 2000/14/EC.

2000/14/EC

•Type gereedschap: Handbetonbreekhamer

•Typenaam: H60MA, H60MB

•Gewicht gereedschap: 11,5 kg

•Conformiteit vaststellingsprocedure: ANNEX VI Paragraaf 5

•In kennis gesteld instituut: BSI Product Services, Maylands Avenue,

Hemel Hempstead, Herts. HP2 4SQ UK

•Gemeten geluidsdruk: 101 dB (H60MA), 97dB (H60MB)

•Gegarandeerde geluidsdruk: 103 dB (H60MA), 98dB (H60MB)

Deze verklaring is van toepassing op produkten voorzien van de CE-markeringen.

Español

DECLARACIÓN DE CONFORMIDAD DE LA CE

Declaramos bajo nuestra única responsabilidad que este producto está

de acuerdo con las normas o con los documentos de normalización

EN50144, EN55014 y EN61000-3, según indican las Directrices del

Consejo 73/23/CEE, 89/336/CEE, 98/37/CE y 2000/14/CE.

2000/14/CE

•Tipo de dispositivo: martillo manual para romper el hormigón

•Nombre del modelo: H60MA, H60MB

•Peso del dispositivo: 11,5 kg

•Procedimiento de evaluación de conformidad: ANEXO VI Párrafo 5

•Entidad notificada: BSI Product Services, Maylands Avenue Hemel

Hempstead Herts HP2 4SQ Reino Unido

•Nivel de potencia acústica medida:

101 dB (H60MA), 97dB (H60MB)

•Nivel de potencia acústica garantizada:

103 dB (H60MA), 98dB (H60MB)

Esta declaración se aplica a los productos con marcas de la CE.

Portugûes

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa única e inteira responsabilidade, que este

produto está de acordo com as normas ou documentos normativos

EN50144, EN55014 e EN61000-3, em conformidade com as Diretrizes

73/23/CEE, 89/336/CEE, 98/37/CE e 2000/14/CE do Conselho.

2000/14/CE

• Tipo de equipamento: Martelo de mão para demolição de concreto

• Nome do tipo: H60MA, H60MB

• Peso do equipamento: 11,5 kg

• Procedimento de avaliação de conformidade: ANEXO VI Parágrafo 5

• Órgão notificado: BSI Product Services, Maylands Avenue Hemel

Hempstead Herts HP2 4SQ, Reino Unido

• Nível medido de potência de som:

101 dB (H60MA), 97dB (H60MB)

• Nível garantido de potência de som:

103 dB (H60MA), 98dB (H60MB)

Esta declaração se aplica aos produtos designados CE.

Ελληνικά

EK ∆ΗΛ·ΣΗ ΕΝΑΡΜΟΝΙΣΜΟΥ

∆ηλώνουµε µε απ&λυτη υπευθυν&τητα &τι αυτ& το προι&ν είναι

εναρµονισµένο µε τα πρ&τυπα ή τα έγραφα προτύπων EN50144,

EN55014 και EN61000-3 σε συµφωνία µε τις Οδηγίες του Συµβουλίου

73/23/EOK, 89/336/EOK και / ή 98/37/EK και 2000/14/EK.

2000/14/EK

•Τύπος µηχανήµατος: Θραύστης τσιµέντου που κρατιέται απ& το χέρι

•Ονοµασία τύπου: H60MA, H60MB

•Βάρος µηχανήµατος: 11,5 kg

•∆ιαδικασία ελέγχου εναρµονισµού: Παράρτηµα VI Παράγραφος 5

•Πλευρά προς γνωστοποίηση: BSI Product Services, Maylands

Avenue Hemel Hempstead Herts HP2 4SQ UK

•Μετρηµένο επίπεδο ηχητικής ισχύος:

101 dB (H60MA), 97dB (H60MB)

•Εγγυηµένο επίπεδο ηχητικής ισχύος:

103 dB (H60MA), 98dB (H60MB)

Αυτή η δήλωση ισχύει στο προι&ν µε το σηµάδι CE.

English

EC DECLARATION OF CONFORMITY

We declare under our sole responsibility that this product is in

conformity with standards or standardized documents EN50144,

EN55014 and EN61000-3 in accordance with Council Directives 73/23/

EEC, 89/336/EEC, 98/37/EC and 2000/14/EC.

2000/14/EC

•Type of equipment: Hand-held concrete breaker

•Type name: H60MA, H60MB

•Weight of equipment: 11.5 kg

•Conformity assessment procedure: ANNEX VI, Paragraph 5

•Notified body: BSI Product Service, Maylands Avenue Hemel

Hempstead Herts HP2 4SQ UK

•Measured sound power lever: 101 dB (H60MA), 97dB (H60MB)

•Guaranteed sound power level: 103 dB (H60MA), 98dB (H60MB)

This declaration is applicable to the product affixed CE marking.

Deutsch

ERKLÄRUNG ZUR KONFORMITÄT MIT CE-REGELN

Wir erklären mit alleiniger Verantwortung, daß dieses Produkt den

Standards oder standardisierten Dokumenten EN50144, EN55014 und

EN61000-3 in Übereinstimmung mit den Direktiven des Europarats

73/23/EWG, 89/336/EWG, 98/37/CE und 2000/14/CE entspricht.

2000/14/CE

•Art der Ausrüstung: Handgehaltener Betonbrecher

•Typname: H60MA, H60MB

•Gewicht der Ausrüstung: 11,5 kg

•Übereinstimmungsbeurteilungsverfahren: ANNEX VI Paragraph 5

•Informierte Körperschaft: BSI Product Services, Maylands Avenue

Hemel Hempstead Herts HP2 4SQ UK

•Gemessener Schallleistungspegel:101 dB (H60MA), 97dB (H60MB)

•Garantierter Schallleistungspegel: 103 dB (H60MA), 98dB (H60MB)

Diese Erklärung gilt für Produkte, die die CE-Markierung tragen.

Français

DECLARATION DE CONFORMITE CE

Nous déclarons sous notre seule et entière respon-sabilité que ce

produit est conforme aux normes ou documents normalisés EN50144,

EN55014 et EN61000-3 en accord avec les Directives 73/23/CEE, 89/

336/CEE, 98/37/CE et 2000/14/CE du Conseil.

2000/14/CE

•Type de matériel : Outil de démolition à main

•Nom du type : H60MA, H60MB

•Poids du matériel : 11,5 kg

•Procédure d’évaluation de conformité : ANNEXE VI Paragraphe 5

•Organisme notifié : BSI Product Services, Maylands Avenue Hemel

Hempstead Herts HP2 4SQ R-U

•Niveau de puissance sonore mesuré :

101 dB (H60MA), 97dB (H60MB)

•Niveau de puissance sonore garanti :

103 dB (H60MA), 98dB (H60MB)

Cette déclaration s’applique aux produits désignés CE.

Italiano

DICHIARAZIONE DI CONFORMITÀ CE

Si dichiara sotto nostra responsabilità che questo prodotto è conforme

agli standard o ai documenti standardizzati EN50144, EN55014 e

EN61000-3 conforme alle direttive 73/23/CEE, 89/336/CEE, 98/37/CE e

2000/14/CE del concilio.

2000/14/CE

•Tipo di apparecchiatura: Demolitore per cemento portatile

•Nome di tipo: H60MA, H60MB

•Peso dell'apparecchiatura: 11,5 kg

•Procedimento di valutazione conformità: ALLEGATO VI Paragrafo 5

•Ente notificato: BSI Product Services, Maylands Avenue Hemel

Hempstead Herts HP2 4SQ UK

•Livello di potenza sonora misurato:

101 dB (H60MA), 97dB (H60MB)

•Livello di potenza sonora garantito:

103 dB (H60MA), 98dB (H60MB)

Questa dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE.

Representative office in Europe

Hitachi Power Tools Europe GmbH

Siemensring 34, 47877 Willich 1, F. R. Germany

Head office in Japan

Hitachi Koki Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome,

Minato-ku, Tokyo, Japan

30. 9. 2003

K. Kato

Board Director

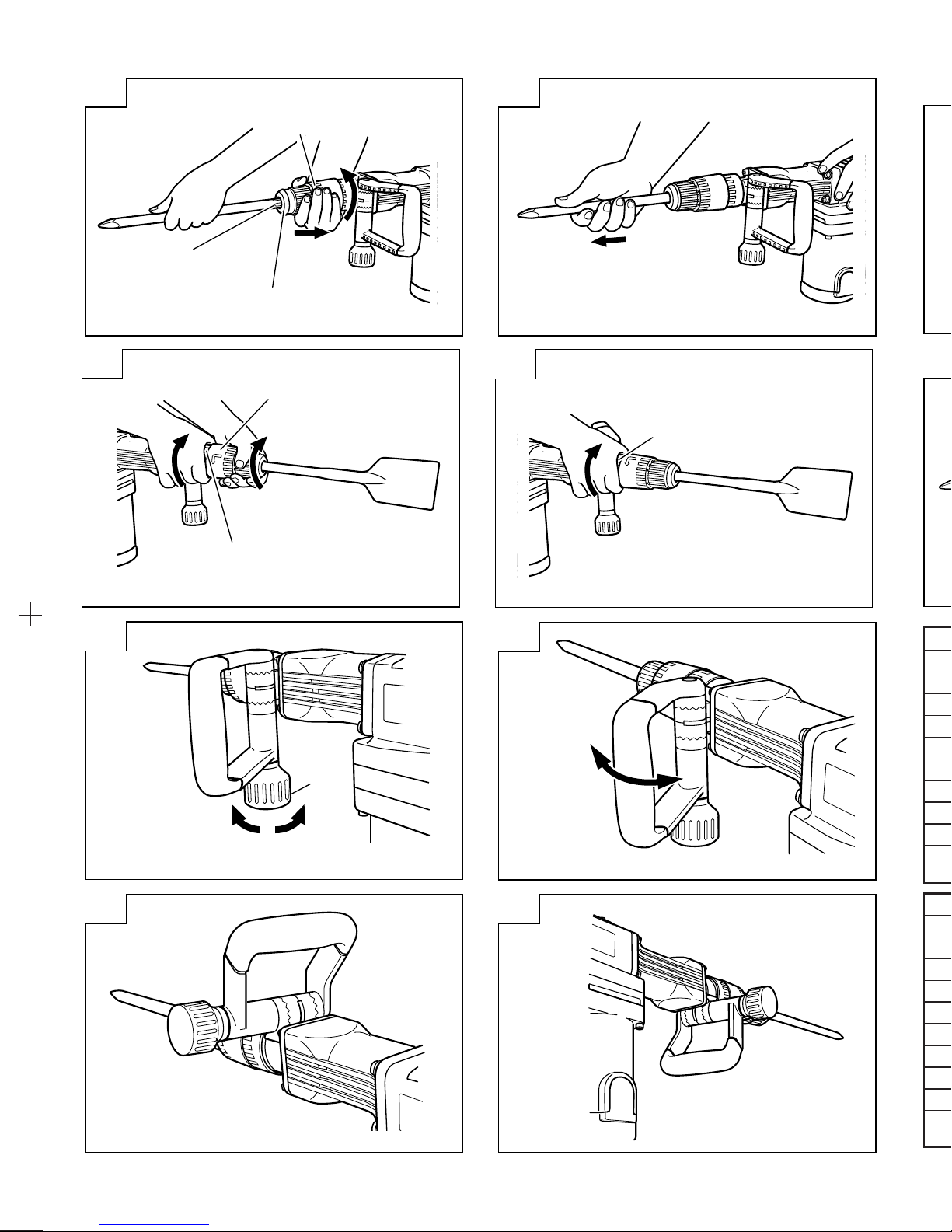

English Deutsch Français Italiano

Tool shank Werkzeugschaft Queue d’outil Gambo dell’utensile

Front cap Frontkappe Capuchon avant Tappo anteriore

Grip (A) Griff (A) Poignée (A) Impugnatura (A)

Grip (B) Griff (B) Poignée (B) Impugnatura (B)

Grip Griff Poignée Impugnatura

Dial Einstellscheibe Molette Manoola

Crank cover Kurbeldeckel Couvercle de manivelle

Coperchio dell’incastellatura

Wear limit Verschleißgrenze Limite d’usure Limite d’usura

No. of carbon brush Nr. der kohlebürste No. de balai en carbone

Numero delle spazzole di carbone

Auto-stop carbon brush Auto-Stop Kohlebürest Balai en carbone à arrêt Spazzola di carbone ad

automatique arresto automatico

Nederlands Español Português Ελληνικά

Boorschacht Barrena Haste da ferramenta Στέλεχος εργαλείου

Voorkap Tapa frontal Tampa frontal Μπροστιν κάλυµµα

Greep (A) Empuñadura (A) Cabo (A) Λαβή (Α)

Greep (B) Empuñadura (B) Cabo (B) Λαβή (Β)

Greep Empuñadura Cabo Λαβή

Instelknop Dial Dial Καντράν

Bedekking Cubierta del motor Proteção da manivela Κάλυµµα στροφάλου

Slijtage-limiet Límite de desgaste Limite de desgaste ριο φθοράς

Nr. van koolborstel

No. de contacto de carbón

Nº de escova de carvão Αρ. Καρβουνακίων

Auto-stop koolborstel Escobilla de carbón de Escova de carvão de Καρβουνάκια

parada

automática parada automática αυτµατης διακοπής

910

11 12

074

7 mm

17 mm

▼

(H60MB)

English Deutsch Français Italiano

Tool shank Werkzeugschaft Queue d’outil Gambo dell’utensile

Front cap Frontkappe Capuchon avant Tappo anteriore

Grip (A) Griff (A) Poignée (A) Impugnatura (A)

Grip (B) Griff (B) Poignée (B) Impugnatura (B)

Grip Griff Poignée Impugnatura

Dial Einstellscheibe Molette Manoola

Crank cover Kurbeldeckel Couvercle de manivelle

Coperchio dell’incastellatura

Wear limit Verschleißgrenze Limite d’usure Limite d’usura

No. of carbon brush Nr. der kohlebürste No. de balai en carbone

Numero delle spazzole di carbone

Auto-stop carbon brush Auto-Stop Kohlebürest Balai en carbone à arrêt Spazzola di carbone ad

automatique arresto automatico

Nederlands Español Português Ελληνικά

Boorschacht Barrena Haste da ferramenta Στέλεχος εργαλείου

Voorkap Tapa frontal Tampa frontal Μπροστιν κάλυµµα

Greep (A) Empuñadura (A) Cabo (A) Λαβή (Α)

Greep (B) Empuñadura (B) Cabo (B) Λαβή (Β)

Greep Empuñadura Cabo Λαβή

Instelknop Dial Dial Καντράν

Bedekking Cubierta del motor Proteção da manivela Κάλυµµα στροφάλου

Slijtage-limiet Límite de desgaste Limite de desgaste ριο φθοράς

Nr. van koolborstel

No. de contacto de carbón

Nº de escova de carvão Αρ. Καρβουνακίων

Auto-stop koolborstel Escobilla de carbón de Escova de carvão de Καρβουνάκια

parada

automática parada automática αυτµατης διακοπής

910

11 12

074

7 mm

17 mm

▼

(H60MB)

English

GENERAL OPERATIONAL PRECAUTIONS

WARNING! When using electric tools, basic safety

precautions should always be followed to reduce the

risk of fire, electric shock and personal injury, including

the following.

Read all these instructions before operating this product

and save these instructions.

For safe operations:

1. Keep work area clean. Cluttered areas and benches

invite injuries.

2. Consider work area environment. Do not expose

power tools to rain. Do not use power tools in

damp or wet locations. Keep work area well lit.

Do not use power tools where there is risk to

cause fire or explosion.

3. Guard against electric shock. Avoid body contact

with earthed or grounded surfaces. (e.g. pipes,

radiators, ranges, refrigerators).

4. Keep children away. Do not let visitors touch the

tool or extension cord. All visitors should be kept

away from work area.

5. Store idle tools. When not in use, tools should

be stored in a dry, high or locked up place, out

of reach of children.

6. Do not force the tool. It will do the job better and

safer at the rate for which it was intended.

7. Use the right tool. Do not force small tools or

attachments to do the job of a heavy duty tool.

Do not use tools for purposes not intended; for

example, do not use circular saw to cut tree limbs

or logs.

8. Dress properly. Do not wear loose clothing or

jewelry, they can be caught in moving parts.

Rubber gloves and non-skid footwears are

recommended when working outdoors. Wear

protecting hair covering to contain long hair.

9. Use eye protection. Also use face or dust mask

if the cutting operation is dusty.

10. Connect dust extraction equipment.

If devices are provided for the connection of dust

extraction and collection facilities ensure these are

connected and properly used.

11. Do not abuse the cord. Never carry the tool by

the cord or yank it to disconnect it from the

receptacle. Keep the cord away from heat, oil and

sharp edges.

12. Secure work. Use clamps or a vise to hold the

work. It is safer than using your hand and it frees

both hands to operate tool.

13. Do not overreach. Keep proper footing and balance

at all times.

14. Maintain tools with care. Keep cutting tools sharp

and clean for better and safer performance. Follow

instructions for lubrication and changing

accessories. Inspect tool cords periodically and if

damaged, have it repaired by an authorized service

center. Inspect extension cords periodically and

replace, if damaged. Keep handles dry, clean, and

free from oil and grease.

15. Disconnect tools. When not in use, before servicing,

and when changing accessories such as blades,

bits and cutters.

16. Remove adjusting keys and wrenches. Form the

habit of checking to see that keys and adjusting

wrenches are removed from the tool before turning

it on.

17. Avoid unintentional starting. Do not carry a

plugged-in tool with a finger on the switch. Ensure

switch is off when plugging in.

18. Use outdoor extension leads. When tool is used

outdoors, use only extension cords intended for

outdoor use.

19. Stay alert. Watch what you are doing. Use common

sense. Do not operate tool when you are tired.

20. Check damaged parts. Before further use of the

tool, a guard or other part that is damaged should

be carefully checked to determine that it will

operate properly and perform its intended function.

Check for alignment of moving parts, free running

of moving parts, breakage of parts, mounting and

any other conditions that may affect its operation.

A guard or other part that is damaged should be

properly repaired or replaced by an authorized

service center unless otherwise indicated in this

handling instructions. Have defective switches

replaced by an authorized service center. Do not

use the tool if the switch does not turn it on and

off.

21. Warning

The use of any accessory or attachment, other

than those recommended in this handling

instructions, may present a risk of personal injury.

22. Have your tool repaired by a qualified person.

This electric tool is in accordance with the relevant

safety requirements. Repairs should only be carried

out by qualified persons using original spare parts.

Otherwise this may result in considerable danger

to the user.

PRECAUTIONS ON USING DEMOLITION

HAMMER

1. Wear earplugs to protect your ears during operation.

2. Do not touch the tool during or immediately after

operation. The tool becomes very hot during

operation and could cause serious burns.

3. Before starting demolishing work or chiseling onto

a wall or floor, thoroughly confirm that such items

as electric cables or conduits are not buried inside.

English

STANDARD ACCESSORIES

(1) Case ........................................................................... 1

(2) Bull Point (SDS-max shank) .................................... 1

(3) Side Handle ............................................................... 1

(4) Hexagon Bar Wrench (for 8mm screw) ................ 1

Standard accessories are subject to change without

notice.

OPTIONAL ACCESSORIES (sold separately)

䡬Demolitioning

䡬Asphalt Cutting

䡬Surface Roughing

䡬Tamping

䡬Groove digging and edging

䡬Scooping Work

䡬Hammer Grease A

500g (in a can)

70g (in a tube)

30g (in a tube)

Optional accessories are subject to change without

notice.

APPLICATIONS

Demolishing concrete, chiseling concrete, grooving, bar

cutting, and driving piles.

Application examples:

Installation of piping and wiring, sanitary facility

installation, machinery installation, water supply and

drainage work, interior jobs, harbor facilities and other

civil engineering work.

PRIOR TO OPERATION

1. Power source

Ensure that the power source to be utilized conforms

to the power requirements specified on the product

nameplate.

2. Power switch

Ensure that the power switch is in the OFF position.

If the plug is connected to a receptacle while the

power switch is in the ON position, the power tool

will start operating immediately, which could cause

a serious accident.

3. Extension cord

When the work area is removed from the power

source, use an extension cord of sufficient thickness

and rated capacity. The extension cord should be

kept as short as practicable.

4. Installing Tools

CAUTION

To prevent accidents, make sure to turn the switch

off and disconnect the plug from the receptacle.

NOTE:

When using tools such as bull points, cutters, etc.,

make sure to use the genuine parts designated by

our company.

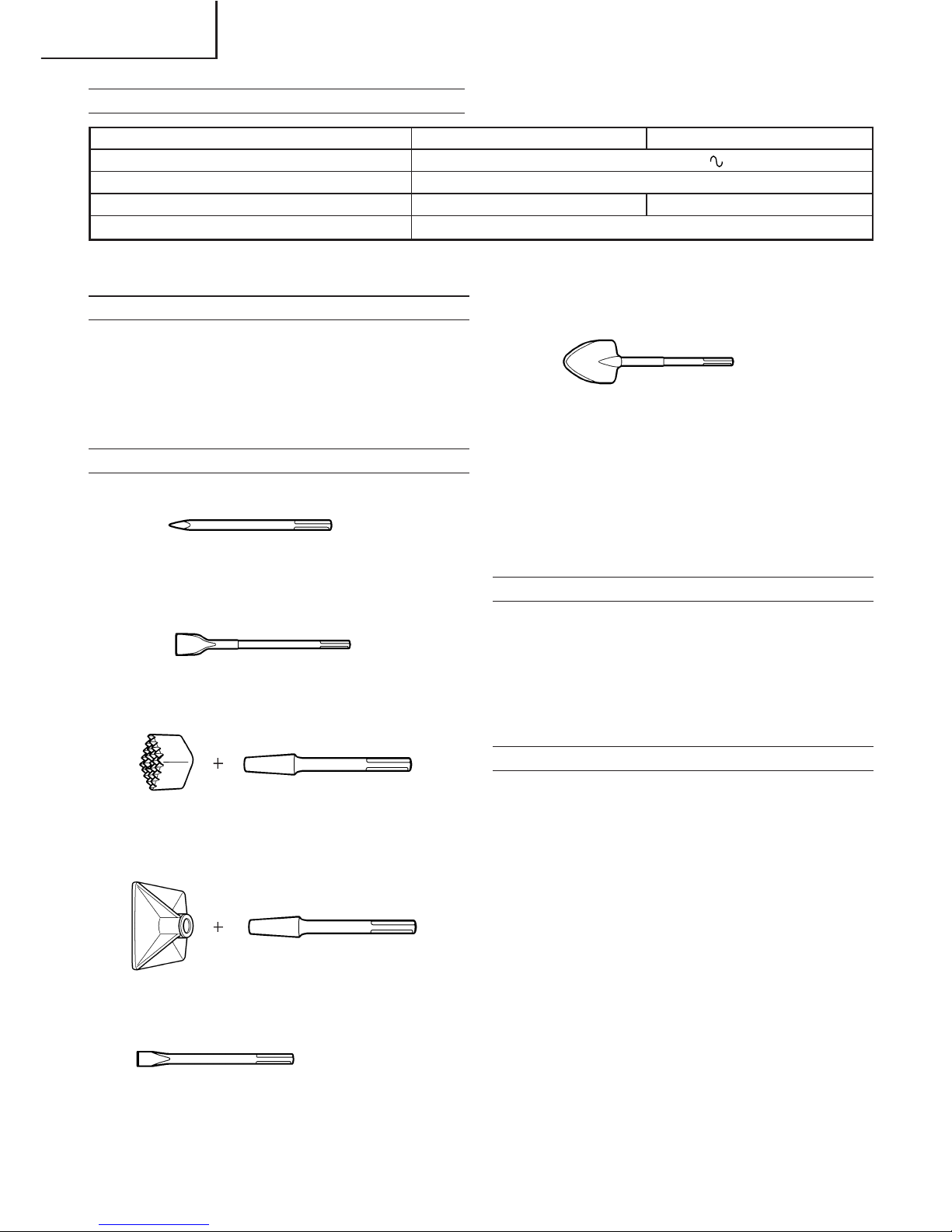

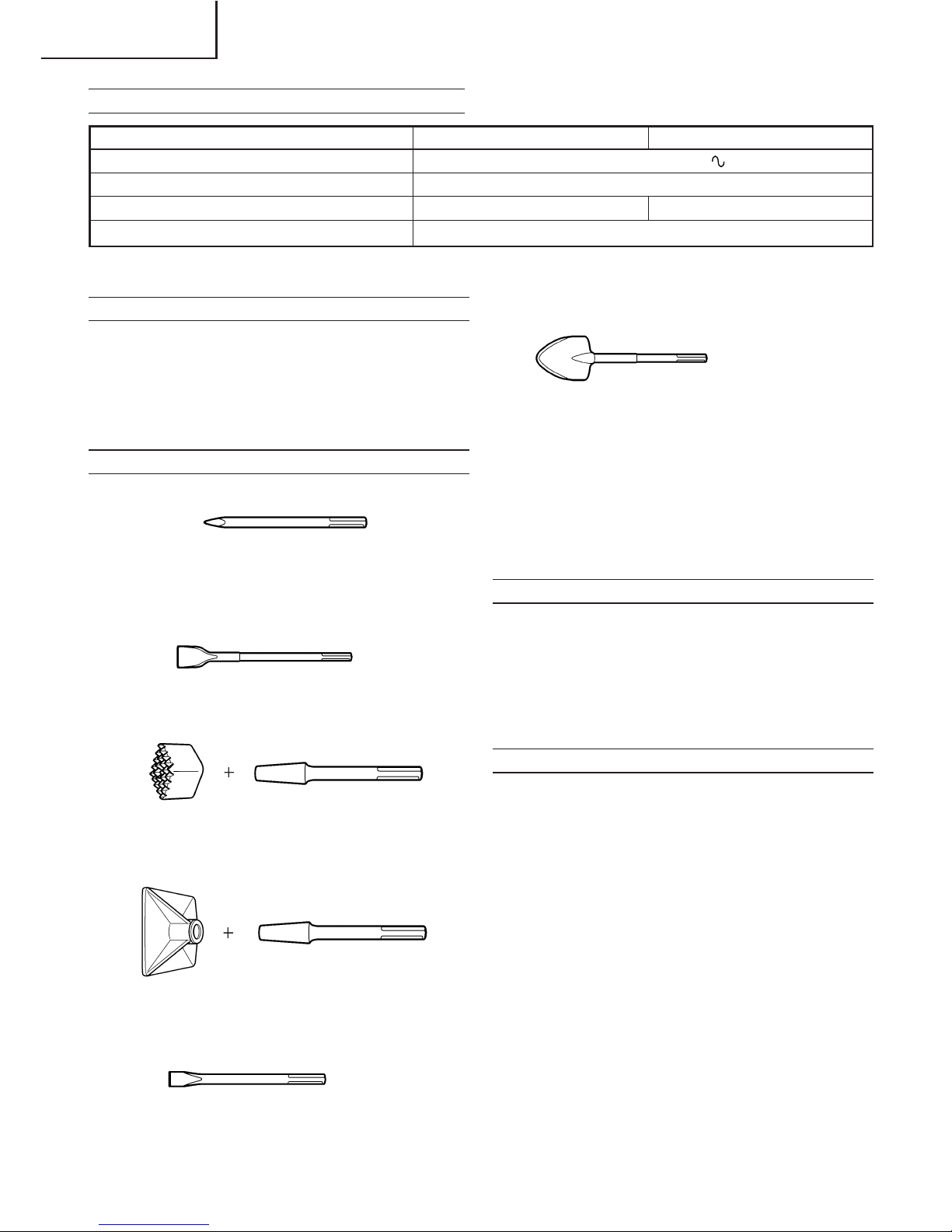

SPECIFICATIONS

Model H 60MA H 60MB

Voltage (by areas)* (110V, 230V, 240V)

Power Input 1300W*

Full-load Impact Rate 1600/min. 900–1600/min.

Weight (without cord, side handle) 10.5 kg

*Be sure to check the nameplate on product as it is subject to change by areas.

(1) Bushing Tool (2) Shank

(1) Bull Point

Overall Length: 280, 400 mm

(1) Rammer (2) Shank

(1) Cold chisel

Overall length: 280, 400 mm

(1) Scoop

(1) Cutter

English

Standard number of strikes

Dial Number of strikes/min.

61600

51540

41420

31280

21080

1 900

(1) Clean the shank portion of the tool.

(2) As shown in Fig. 1, pull grip (A) in the direction

of A, and insert the tool into a hole of the front

cap while turning in the direction of B.

(3) Adjust the groove position while turning the tool,

and furthermore insert it until it hits the end of the

hole.

(4) Return grip (A) to its original position, pull the tool

and make sure it is locked completely. (Fig. 2)

5. Deciding Working Position of Tool

The tool can be turned every 30 degrees and can

be fixed at the position of 12 steps.

(1) As shown in Fig. 3, if grip (A) is turned in the

direction of Bin a state where grip (B) is turned

60 degrees in the direction of A, the blade angle

can be changed freely to any desired position.

(2) As shown in Fig. 4, if grip (B) is turned 60 degrees

in the direction of A, the holding part of the tool

automatically turns 30 degrees. If this action is

repeated, the blade angle of the tool can be changed

by every 30 degrees.

(3) Release grip (B) and turn the tool, and make sure

that it is locked completely.

6. Removing Tool

As shown in Fig. 1, pull grip (A), and pull out the

tool while furthermore turning in the direction of

7. Move the side handle

The side handle can be fixed at any desired position;

360 degrees, and can also be fixed at any position

in the back-and-forth direction.

(1) Loosen the handle by turning the grip in the direction

of Aas shown in Fig. 5.

(2) Adjust it to a position where vertical (up-and-down)

operation can be facilitated as illustrated in Fig. 6,

Fig. 7, and Fig. 8.

(3) Turn the grip in the direction of Band fix the

handle.

8. Select the number of strikes (applicable only to

H60MB) (Fig. 9)

CAUTION: Do not make any adjustment of the dial

during operation. Holding the main

body with one hand can swing you

around, resulting in an injury.

This machine has an electronic controlled circuit

built-in, enabling stepless regulation of the number

of strikes. Make the most of this machine by

adjusting the dial according to the working contents;

chiseling, demolishing, or the quality of the material

to be chiseling or demolishing.

The scale ”1” of the dial is for the minimum speed

with 900 strikes per minute, and the scale ”6” is

for the maximum speed with 1600 strikes per minute.

HOW TO USE THE DEMOLITION HAMMER

(Fig. 10)

1. After placing the tip of the tool on concrete surface,

switch ON.

The switch can be turned ON if the trigger is pulled

and OFF when it is released.

If the stopper is pressed while the trigger for the

switch is pulled, even if your finger is released from

the trigger, the switch remains ON - convenient for

continuous operation.

To turn the switch OFF, pull the trigger again, and

then the stopper comes off.

2. By utilizing the empty weight of the machine and

by firmly holding the demolition hammer by both

hands, you can effectively control the subsequent

recoil motion.

Proceed at a moderate work-rate, the use of too

much pushing force will impair efficiency.

GREASE REPLACEMENT

This machine is of fully oil sealed construction to protect

against dust incursion and to prevent lubricant leakage.

This machine can be used without grease replenishment

for an extended period of time. However, perform the

grease replacement to extend the service life. Replace

the grease as described below.

1. Grease Replacement Period

You should look at the grease when you change

the carbon brush. (See item 4 in the section

MAINTENANCE AND INSPECTION.)

Ask for grease replacement at the nearest authorized

Hitachi Service Center.

In the case that you are forced to change the grease

by yourself, please follow the following points.

2. How to replace grease

CAUTION:

Before replacing the grease, turn the power off and

pull out the plug from the receptacle.

(1) Disassemble the crank cover and thoroughly wipe

off the old grease inside. (Fig. 11)

(2) Supply 60g (the standard volume to cover the

connecting rod) of Hitachi Electric Hammer Grease

A in the crank case.

(3) After replacing the grease, reassemble the crank

cover securely. At this time, do not damage or lose

the oil seal.

NOTE:

The Hitachi Electric Hammer Grease A is of the low

viscosity type. When the grease is consumed,

purchase from the authorized Hitachi Service

Center.

MAINTENANCE AND INSPECTION

CAUTION

To prevent accidents, make sure to turn the switch off

and disconnect the plug from the receptacle.

1. Inspecting the tool

Since use of a dull tool will degrade efficiency and

cause possible motor malfunction, sharpen or

replace the tool as soon as abrasion is noted.

2. Inspecting the mounting screws:

Regularly inspect all mounting screws and ensure

that they are properly tightened. Should any of the

English

screws be loose, retighten them immediately. Failure

to do so could result in serious hazard.

3. Maintenance of the motor

The motor unit winding is the very “heart” of the

power tool. Exercise due care to ensure the winding

does not become damaged and/or wet with oil or

water.

4. Inspecting the carbon brushes (Fig. 12)

The Motor employs carbon brushes which are

consumable parts. When they become worn to or

near the “wear limit”, it could result in motor trouble.

When an auto-stop carbon brush is equipped, the

motor will stop automatically. At that time, replace

both carbon brushes with new ones which have the

same carbon brush Number shown in the figure.

In addition, always keep carbon brushes clean and

ensure that they slide freely within the brush holders.

5. Replacing carbon brushes:

Loosen the set screw and remove the tail cover.

Remove the brush caps and carbon brushes. After

replacing the carbon brushes, do not forget to tighten

the brush caps properly and install the tail cover.

6. Service parts list

A: Item No.

B: Code No.

C: No. Used

D: Remarks

CAUTION

Repair, modification and inspection of Hitachi Power

Tools must be carried out by an Hitachi Authorized

Service Center.

This Parts List will be helpful if presented with the

tool to the Hitachi Authorized Service Center when

requesting repair or other maintenance.

In the operation and maintenance of power tools,

the safety regulations and standards prescribed in

each country must be observed.

MODIFICATIONS

Hitachi Power Tools are constantly being improved

and modified to incorporate the latest technological

advancements.

Accordingly, some parts (i.e. code numbers and/or

design) may be changed without prior notice.

NOTE

Due to HITACHI’s continuing program of research and

development, the specifications herein are subject to

change without prior notice.

IMPORTANT

Correct connection of the plug

The wires of the main lead are coloured in accordance

with the following code:

Blue: — Neutral

Brown: — Live

As the colours of the wires in the main lead of this tool

may not correspond with the coloured markings

identifying the terminals in your plug proceed as follows:

The wire coloured blue must be connected to the terminal

marked with the letter N or coloured black. The wire

coloured brown must be connected to the terminal

marked with the letter L or coloured red. Neither core

must be connected to the each terminal.

NOTE

This requirement is provided according to BRITISH

STANDARD 2769: 1984.

Therefore, the letter code and colour code may not be

applicable to other markets except The United Kingdom.

Information concerning vibration

The measured values were determined according to

EN50144.

The typical weighted root mean square acceleration

value: 12.0 m/s2

Deutsch

ALLGEMEINE VORSICHTSMASSNAHMEN

WARNUNG! Bei der Verwendung von Elektrowerkzeugen

müssen immer die grundlegenden Vorsichtsmaßnahmen

befolgt werden, um das Risiko von Feuer, elektrischem

Schlag und persönlicher Verletzung und den

nachfolgenden Punkten zu vermeiden.

Lesen Sie diese Anweisungen völlig, bevor Sie dieses

Erzeugnis verwenden, und bewahren Sie diese

Anweisungen auf.

Für sicheren Betrieb:

1. Der Arbeitsplatz sollte sauber gehalten werden.

Unaufgeräumte Arbeitsplätze und Werkbänke

erhöhen die Unfallgefahr.

2. Die Betriebsbedingungen beachten.

Elektrowerkzeuge sollten nicht dem Regen

ausgesetzt werden.

Ebenfalls sollten Sie nicht an feuchten oder nassen

Plätzen gebraucht werden.

Der Arbeitsplatz sollte gut beleuchtet sein.

Verwenden Sie Elektrowerkzeuge nicht an Orten,

an denen die Gefahr von Feuer oder Explosion

besteht.

3. Schutzmaß nahmen gegen elektrische Schläge

treffen. Darauf achten, daß das Gehäuse nicht in

Kontakt mit geerdeten Flachen kommt. (z.B. Rohre,

Radiatoren, Elektroherde, Kühlschränke).

4. Kinder sollten vom Gerät ferngehalten werden.

Vermeiden, daß andere Personen mit dem

Werkzeung oder Verlängerungskabel in Kontakt

kommen. Besucher sollten vom Arbeitsbereich

ferngehalten werden.

5. Nicht benutzte Werkzeuge sollten sicher aufbewahrt

werden. Sie sollten an einem trockenen und

verschließbaren Ort aufbewahrt werden, damit

Kinder sie nicht in die Hände bekommen.

6. Werkzeuge sollten nicht mit übermäßiger Gewalt

verwendet werden. Ihre Leistung ist besser und

sicherer, wenn sie mit der vorgeschriebenen

Geschwindigkeit verwendet werden.

7. Nur die korrekten Werkzeuge verwenden. Niemals

ein kleineres Werkzeug oder Zusatzgerat für

Arbeiten verwenden, die Hochleistungsgerate

erfordern. Nur Werkzeuge verwenden, die dem

Verwendungszweck entsprechen, d.h. niemals eine

Kreissäge zum Sägen von Ästen oder

Baumstämmen verwenden.

8. Die richtige Kleidung tragen. Keine lose Kleidung

oder Schmuck tragen, da sich lose Kleidungsstücke

in den bewegenden Teilen verfangen können. Bei

Arbeiten im Freien sollten Gummihandschuhe und

rutschfeste Schuhe getragen werden. Tragen Sie

eine schützende Haarabdeckung, um langes Haar

zurückzuhalten.

9. Es sollte eine Sicherheitsbrille getragen werden.

Bei Arbeiten mit Staubentwicklung sollte eine

Gesichtsoder Staubmaske getragen werden.

10. Schließen Sie eine Staubabsaugvorrichtung an.

Wenn Vorrichtungen für den Anschluß von

Staubabsaug- und -sammelvorrichtungen

vorhanden sind, so stellen Sie sicher, daß diese

angeschlossen sind und richtig verwendet werden.

11. Niemals das Kabel mißbrauchen. Ein Werkzeug

niemals am Kabel tragen oder bei Abtrennung

von der Steckdose das Kabel harausreißen. Das

Kabel sollte gegen Hitze, Öl und scharfe Kanten

geschützt werden.

12. Den Arbeitsplatz gut absichern. Zwingen oder einen

Schraubstock zur Befestigung des Werkstücks

verwenden. Das ist sicherer als die Benutzung der

Hände und macht beide Hände zur Bedienung des

Werkzeugs frei.

13. Sich niemals weit überbeugen. Immer einen festen

Stand und ein sicheres Gleichgewicht bewahren.

14. Die Werkzeuge sollten sorgfältig behandelt werden.

Für einen einwandfreien und sicheren Betrieb

sollten sie stets scharf sein und saubergehalten

werden. Die Anleitungen für schmierung und

Austausch des Zuehörs unbedingt einhalten. Die

Kabel der Geräte regelmäßig überprüfen und bei

Beschädigung durch eine autorisierte

Kundendienststelle reparieren lassen.

Ebenfalls die Verlägerungskabel regelmäßig

überprüfen und bei Beschadigung auswechseln.

Die Handgriffe sollten stets trocken und sauber sein,

sowie keine Öl- oder Schmierfett stellen aufweisen.

15. Werkzeuge vom Netz trennen, wenn sie nicht

benutzt werden, vor Wartungsarbeiten und beim

Austausch von Zubehörteilen wie z.B. Blätter,

Bohrer und Messer.

16. Alle Stellkeile und Schraubenschlüssel entfernen.

Vor Einschaltung des Gerätes darauf achten, daß

alle Stellkeile und Schraubenschlüssel entfernt

worden sind.

17. Ein unbeabsichtigtes Einschalten sollte vermieden

werden. Niemals ein angeschlossenes Werkzeug

mit dem Finger am Schalter tragen. Vor Anschluß

überprüfen, ob das Gerät ausgeschaltet ist.

18. Im Freien ein Verlängerungskabel verwenden. Nur

ein Verlängerungskabel verwenden, das für die

Verwendung im Freien markiert ist.

19. Den Arbeitsvorgang immer unter Kontrolle haben.

Das Gerät niemals in einem abgespannten Zustand

Verwenden.

20. Beschädigte Teile überprüfen. Vor Benutzung des

Werkzeugs sollten beschädigte Teile oder

Schutzvorrichtungen sorgfältig überprüft werden,

um festzustellen, ob sie einwandfrei funktionieren

und die vorgesehene Funktion erfüllen,

Ausrichtung, Verbindungen sowie Anbringung sich

bewegender Teile überprüfen. Ebenfalls

uberprufen, ob Teile gebrochen sind. Teile oder

Schutzvorrichtungen, die beschädigt sind, sollten,

wenn in dieser Bedienungsanleitung nichts anderes

erwähnt ist, durch eine autorisierte

Kundendienststelle ausge wechselt oder repariert

werden. Dasselbe gilt für defekte Schalter.

Wenn sich das Werkzeug nicht mit dem Schalter

ein oder ausschalten läßt, sollte das Werkzeug

nicht verwendet werden.

21. Warnung

Die Verwendung von anderem Zubehör oder

anderen Zusätzen als in dieser Bedienung-

sanleitung empfohlen kann das Risiko einer

Körperverletzung einschließen.

22. Lassen Sie Ihr Werkzeug durch qualifiziertes

Personal reparieren. Dieses Elektrowerkzeug

entspricht den zutreffenden Sicherheitsan-

forderungen. Reparaturen sollten nur von

qualifiziertem Personal unter Verwendung von

Originalersatzteilen durchgeführt werden, da sonst

beträchtliche Gefahr für den Benutzer auftreten

kann.

VORSICHTSMASSNAHMEN BEI DER

BENUTZUNG DES HAMMERS

1. Ohrenstöpsel zum Schutz der Ohren während des

Betriebs tragen.

2. Die Bohrerspitze nicht während oder unmittelbar

nach dem Betrieb berühren. Die Bohrerspitze wird

während des Betriebs sehr heiß, und es könnte zu

ernsthaften Verbrennungen kommen.

3. Bevor man in einer Wand, dem Boden oder der

Decke etwas ausbricht oder meißelt, muß man sich

sorgfältig davon überzeugen, daß keine elektrischen

Kabel oder Kabelrohre darunter liegen.

Deutsch

䡬Grabarbeiten

䡬Hammer Schmierfett A

500 g (Dose)

70 g (in Tube)

30 g (in Tube)

Das Sonderzubehör kann ohne vorherige Bekannt-

machung jederzeit geändert werden.

ANWENDUNGSGEBIETE

Ausbrechen von Zement, Abschlagen von Beton, Nuten,

Abtrennen von Rundstahl und Einschlagen von Stangen.

Anwendungsbeispiele:

Installation von Rohrleitungen und Drähten für sanitäre

Einrichtungen, Maschinen, Trinkwasserversorgung und

Abwasserableitung, Inneneinrichtungen, Tiefbau-und

Hafenanlagen.

VOR INBETRIEBNAHME

1. Netzspannung

Prüfen, daß die zu verwendende Netzspannung der

Angabe auf dem Typenschild entspricht.

2. Netzschalter

Prüfen, daß der Netzschalter auf „AUS” steht. Wenn

der Stecker an das Netz angeschlossen wird,

während der Schalter auf „EIN” steht, beginnt das

Werkzeug sofort zu laufen, was gefährlicht ist.

Wenn der Arbeitsbereich nicht in der Nähe des

Netzanschlusses liegt, ist ein Verlängerungskabel

ausreichenden Querschnitts und ausreichender

Nennleistung zu verwenden. Das Verlängerungskabel

sollte so kurz wie möglich gehalten werden.

4. Installieren von Werkzeugen

ACHTUNG

Zur Verhütung von Unfällen erst den Schalter

ausschalten und den Stecker des Netzkabels aus der

Steckdose ziehen.

HINWEIS:

Wenn Werkzeuge wie Kugelkopf, Spitzmeißel,

Spatmeißel, Schneidwerkzeuge usw. verwendet

werden, nur von unserer Firma festgelegte Teile

verwenden.

STANDARDZUBEHÖR

(1) Gehäuse ..................................................................... 1

(2) Spitzmeißel (SDS max-Schalt) ................................ 1

(3) Seitengriff .................................................................. 1

(4) Sechskantschlüssel (für 8 mm Schraube) ............. 1

Das Standardzubehör kann ohne vorherige Bekannt-

machung jederzeit geändert werden.

SONDERZUBEHÖR (separat zu beziehen)

䡬Brechen

䡬Asphaltschneiden

䡬Ausfrauhen der Oberfläche

䡬Stampfen

䡬Nuten und Kanten

(1) Spatmeißel

TECHNISCHE DATEN

Modell H 60MA H 60MB

Spannung (je nach Gebiet)* (110V, 230V, 240V)

Leistungsaufnahme 1300W*

Vollastschlagzahl 1600/min. 900–1600/min.

Gewicht (ohne Kabel, Seitengriff) 10,5 kg

*Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet

ändern.

(1) Spitzmeißel

Gesamtlänge: 280, 400 mm

(1) Stockerplatten (2) Schaft

(1) Stampferplatten (2) Schaft

(1) Kaltmeißel

Gesamtlänge: 280, 400 mm

(1) Spaten

Deutsch

(1) Reinigen Sie den Schaft des Werkzeugs.

(2) Ziehen Sie den Griff (A) wie in Abb. 1 gezeigt in

Richtung A, and schieben Sie das Werkzeug in die

Öffnung in der Frontkappe, während Sie in Richtung

Bdrehen.

(3) Stellen Sie die Nutenposition ein, während Sie das

Werkzeug drehen, und schieben Sie es weiter bis

zum Anschlag in das Loch ein.

(4) Bringen Sie den Griff (A) in seine ursprüngliche

Position zurück, und ziehen Sie am Werkzeug, um

sicherzustellen, daß es sicher verriegelt ist. (Abb.

5. Entscheiden der Arbeitsposition des Werkzeugs

Das Werkzeug kann in Schritten von 30 Grad gedreht

und in 12 Positionen fixiert werden.

(1) Wie in Abb. 3 gezeigt, kann der Schneidenwinkel

frei zu jeder beliebigen Position geändert werden,

Wenn der Griff (A) in Richtung Bgedreht wird in

einem Zustand in dem der Griff (B) um 60 Grad

in Richtung Agedreht wird.

(2) Wie in Abb. 4 gezeigt, dreht sich der Halteteil des

Werkzeugs automatisch um 30 Grad, wenn der Griff

(B) 60 Grad in Richtung A gedreht wird. Wenn diese

Tätigkeit wiederholt wird, kann der Winkel der

Schneide jeweils um 30 Grad geändert werden.

(3) Geben Sie den Griff (B) frei und drehen Sie das

Werkzeug, um sicherzustellen, daß es sicher

verriegelt ist.

6. Entfernen des Werkzeugs

Ziehen Sie wie in Abb. 1 gezeigt am Griff (A), und

ziehen Sie das Werkzeug heraus, während Sie weiter

in Richtung Bdrehen.

7. Bewegen Sie den Seitenhandgriff.

Der Seitenhandgriff kann in jeder gewünschten

Position fixiert werden, 360 Grad, und er kann auch

in jeder beliebigen Position in Längsrichtung fixiert

werden.

(1) Lösen Sie den Handgriff durch Drehen des Griffes

in Richtung A, wie in Abb. 5 gezeigt.

(2) Stellen Sie ihn auf eine Position ein, in der vertikaler

Betrieb (nach oben und unten) erleichtert wird, wie

in Abb. 6, Abb. 7 und Abb. 8 gezeigt.

(3) Drehen Sie dann den Griff in Richtung B, um ihn

zu fixieren.

8. Wählen Sie die Schlagzahl (trifft nur für H60MB zu).

(Abb. 9)

ACHTUNG: Verstellen Sie die Skala nicht während

des Betriebs.

Halten der Maschine mit nur einer Hand

kann zu Herumschwenken führen und

Verletzungen verursachen.

Diese Maschine hat einen eingebauten Stromkreis

für elektronische Steuerung, der stufenlose Regelung

der Schlagzahl ermöglicht. Nutzen Sie diese

Maschine optimal aus, indem Sie die Skala

entsprechend dem Arbeitsinhalt einstellen: Meißeln

oder Demolieren und die Qualität des zu

bearbeitenden Materials. Der Skalenwert 1 ist für

die Mindestschlagzahl von 900 Schlägen pro Minute,

und der Skalenwert 6 ist für die Maximalschlagzahl

von 1600 Schlägen pro Minute.

EINSATZ DER HÄMMER (Abb. 10)

1. Die Spitze des Werkzeugs auf die Betonoberfläche

aufsetzen und die Maschine einschalten.

Der Schalter kann eingeschaltet werden, wenn der

Abzugschalter durchgezogen ist, und er kann

ausgeschaltet werden, wenn der Abzugschalter

losgelassen ist.

Wenn die Verriegelung bei durchgezogenem

Abzugschalter gedrückt wird, so bleibt der Schalter

eingeschaltet, auch wenn der Abzugschalter

losgelassen wird - angenehm für Dauerbetrieb.

Ziehen Sie zum Ausschalten den Abzugschalter

erneut durch, die Verriegelung wird dann entriegelt.

2. Durch richtige Ausnutzung des Eigengewichtes der

Maschine und durch Festhalten der Maschine mit

beiden Händen können Sie dann den Rückschlag

der Maschine richtig kontrollieren.

Arbeiten Sie nicht zu schnell; die Anwendung von

zu viel Druck verringert die Wirksamkeit.

SCHMIERFETTWECHSEL

Diese Maschine ist vollkommen ölversiegelt, um Eintritt

von Staub und Entweichen von Fett zu vermeiden. Dieses

Gerät kann lange Zeit ohne Nachfüllen von Fett verwendet

werden. Füllen Sie jedoch Fett nach, um die

Verwendungszeit des Gerätes zu verlängern. Zum

Schmierfettwechsel wie unten angegeben vorgehen.

1. Wechselzeit

Inspizieren Sie beim Auswechseln der Kohlebürsten

die Fettmenge. (Siehe Punkt 4 im Abschnitt

”WARTUNG UND INSPEKTION”.) Wenden Sie sich

an Ihre Hitachi Service Station, um den Fettwechsel

auszuführen. Wenn Sie das Schmierfett selber

wechseln müssen, beachten Sie die folgenden Punkte.

2. Schmierfettwechsel

ACHTUNG:

Vor dem Schmierfettwechsel die Maschine

abschalten und den Netzstecker herausnehmen.

(1) Den Kurbeldeckel ausbauen und das alte Fett

gründlich vom Inneren abwischen. (Abb. 11)

(2) 60g“Hitachi Electric Hammer Grease A” (die

Standardmenge zum Abdecken der Pleuelstange) in

das Kurbelgehäuse geben.

(3) Nach dem Fettwechsel den Kurbeldeckel wieder

sicher anbingen. Hierbei nicht die Öldichtungbe-

schädigen oder verlieren.

HINWEIS:

Das „Hitachi Electric Hammer Grease A” Schmierfett

ist von niedrigem Flüssigkeitsgrad. Wenn Sie den

ganzen Inhalt verbraucht haben, kaufen Sie eine

neue Tube bei Ihrer Hitachi Service Station.

Standardschlagzahl

Skalenwert Anzahl der Schläge pro Minute

61600

51540

41420

31280

21080

1 900

Deutsch

WARTUNG UND INSPEKTION

ACHTUNG

Zur Verhütung von Unfällen erst den Schalter ausschalten

und den Stecker des Netzkabels aus der Steckdose ziehen.

1. Inspektion des Werkzeugs

Da Gebrauch eines stumpfen Werkzeugs die Leistung

vermindert und ein mögliches Versagen des Motors

verursacht, ist das Werkzeug zu schleifen oder zu

ersetzen, wenn Verschleiß festgestellt wird.

2. Inspektion der Befestigungsschrauben

Alle Befestigungsschrauben werden regelmäßig

inspiziert und geprüft, ob sie gut angezogen sind.

Wenn sich eine der Schrauben lockert, muß sie

sofort wieder angezogen werden. Geschieht das

nicht, kann das zu erheblichen Gefahren führen.

3. Wartung des Motors:

Die Motorwicklung ist das „HERZ” des

Elektrowerkzeugs. Daher ist besonders sorgfältig

darauf zu achten, daß die Wicklung nicht beschädigt

wird und/oder mit Öl oder Wasser in Berührung

kommt.

4. Inspektion der Kohlebürsten (Abb. 12)

Im Motor sind Kohlebürsten verwendet, die

Verbauchsteile sind. Wenn sie abgenützt sind, kann

es zu Motorschäden führen. Wenn der Motor mit

einer Auto-Stop Kohlebürste ausgestattet ist, wird

er automatisch anhalten. Beide Kohlebürsten sollen

dann durch neue ersetzt werden, die dieselbe

Bürstennummer tragen, wie auf der Abbildung.

Darüber hinaus müssen die Kohlebürsten immer

sauber gehalten werden und müssen sich in der

Bürstenhalterung frei bewegen können.

5. Austausch einer Kohlebürste:

Dei Vorbohrschraube lösen und die Abdekkung der

Bürstenrückseite abnehmen.

Die Bürstenkappe und die Kohlenbürste entfernen.

Nach Wechseln der Kohlenbürste nicht vergessen,

die Bürstenkappe sicher zu befestigen und die

Bürstenrückseite anzubringen.

6. Liste der Wartungsteile

A: Punkt Nr.

B: Code Nr.

C: Verwendete Anzahl

D: Bemerkungen

ACHTUNG

Reparatur, Modifikation und Inspektion von Hitachi-

Elektrowerkzeugen müssen durch ein autorisiertes

Hitachi-Kundendienstzentrum durchgeführt werden.

Diese Teileliste ist hilfreich, wenn sie dem

autorisierten Hitachi-Kundendienstzentrum

zusammen mit dem Werkzeug für Reparatur oder

Wartung ausgehändigt wird.

Bei Betrieb und Wartung von Elektrowerkzeugen

müssen die Sicherheitsvorschriften und Normen

beachtet werden.

MODIFIKATIONEN

Hitachi-Elektrowerkzeuge werden fortwährend

verbessert und modifiziert, um die neuesten

technischen Fortschritte einzubauen.

Dementsprechend ist es möglich, daß einige Teile

(z.B. Codenummern bzw. Entwurf) ohne vorherige

Benachrichtigung geändert werden.

HINWEIS

Aufgrund des ständigen Forschungs-und Entwicklungs-

programms von HITACHI sind Änderungen der hierin

gemachten technischen Angaben nicht ausgeschlossen.

Information über Vibration

Die Meßwerte wurden entsprechend EN50144 bestimmt.

Der typische gewogene quadratische Mittelwert für die

Beschleunigung ist 12,0 m/s2.

Français

PRECAUTIONS GENERALES DE TRAVAIL

ATTENTION! Lors de l’utilisation d’un outillage électrique,

les précautions de base doivent être respectées de

manière à réduire les risques d’incendie, de secousse

électrique et de blessure corporelle, y compris les

précautions suivantes.

Lire ces instructions avant d’utiliser le produit et conserver

ces instructions pour référence.

Pour assurer un fonctionnement sûr:

1. Maintenir l’aire de travail propre. Des ateliers ou

des établis en désordre risquent de provoquer des

accidents.

2. Tenir compte de l’environnement de l’aire de tra

vail. Ne pas exposer les outils électriques à la

pluie.

Ne pas les utiliser dans des endroits humides.

Travailler dans un endroit bien éclairé.

Ne pas utiliser d’outillage électrique s’il existe un

risque d’incendie ou d’explosion.

3. Protection contre une décharge électrique. Eviter

tout contact corporel avec des surfaces de mise

à la terre telles que les tuyaux, radiateurs,

cuisinières et réfrigérateurs.

4. Tenir les enfants éloignés. Ne pas laisser les

visiteurs toucher l’outil ou son cordon

d’alimentation. Il est préférable de tenir les visiteurs

à l’écart de l’aire de travail.

5. Ranger les outils non utilisés. Quand on ne les

utilise pas, il est recommandé de ranger les outils

dans un endroit sec, verrouillé ou hors de portée

des enfants.

6. Ne pas forcer l’outil. Il fonctionnera mieux et plus

sûrement à la vitesse pour laquelle il a été con

cu.

7. Utiliser l’outil approprié. Ne pas essayer de faire

avec un petit outil le travail prevu pour un outil

plus important. Toujours utiliser l’outil adéquat;

par exemple, ne pas se servir d’une scie circulaire

pour couper des branches d’arbres ou des billots

de bois.

8. Porter des vêtements appropriés. Ne pas mettre

de vêtements flottants ou de bijoux qui risquent

d’être pris dans les pièces mobiles. Si l’on travaille

à l’extérieur, il est recommandé de porter des

gants de caoutchouc et des chaussures à semelles

antidérapantes. Veiller à s’attacher les cheveux ou

à mettre un bonnet si on a les cheveux longs.

9. Porter des lunettes protectrices. Mettre un masque

si l’opération de coupe crée de la poussière.

10. Relier l’équipement d’extraction de poussière.

Si des dispositifs sont prévus pour le raccordement

d’installations d’extraction et de collection de

poussière, s’assurer qu’ils sont correctement

raccordés et utilisés.

11. Prendre soin du fil. Ne jamais transporter l’outil

en le tenant par le fil et ne pas le débrancher en

tirant sur le fil d’un coup sec. Tenir le fil à l’abri

de la chaleur, l’éloigner de l’huile ou de bords

tranchants.

12. Fixer fermement la piêce à travailler. Utiliser des

agrafes ou un étau pour la maintenir, C’est plus

sûr que d’utiliser ses mains et cela les libêre pour

faire fonctionner l’outil.

13. Ne pas présumer de ses forces. Essayer de garder

son équilibre en toute circonstance.

14. Entretenir les outils avec soin. Les conserver bien

aiguisés et les nettoyer afin d’en obtenir les

meilleures performances et de pouvoir les utiliser

sans danger. Suivre les instructions pour le

graissage et le changement des accessoires.

Vérifier régulièrement les fils et cordons et s’ils

sont endommagés, les faire réparer par une

personne compétente. Vérifier régulièrement les

rallonges et les remplacer si elles sont

endommagées. Veiller à ce que les poignées soient

toujours sèches et propres, sans huile ni graisse.

15. Debrancher les outils lorsqu’on ne les utilise pas,

avant toute opération d’entretien et lors du

changement d’accessoire; comme par exemple

quand on change les lames, les forets, le fraises,

etc.

16. Retirer les clés de réglage. Prendre l’habitude de

toujours vérifier que les clés de réglage sont bien

retirées de l’appareil avant de le mettre en marche.

17. Eviter toute mise en marche accidentelle. Ne pas

transporter l’outil branché avec un doigt sur

l’interrupteur. S’assurer que l’interrupteur est sur

la position d’arrêt quand on branche l’outil.

18. Utilisation de rallonges à l’extérieur. Quand on

utilise l’outil à l’extérieur, ne se servir que des

rallonges prévues pour l’extérieur et portant une

marque distinctive.

19. Soyez vigilant. Regardez bien ce que vous faites.

Faites appel à votre bon sens. N’utilisez pas l’outil

quand vous êtes fatigué.

20. Vérifier les pièces endommagées. Avant d’utiliser

davantage l’outil, vérifier attentivement toute pièce

endommagée afin de déterminer si l’outil peut

fonctionner correctement et effectuer le travail

pour lequel il est prévu. Vérifier l’alignement et

la flexion des piêces mobiles, la cassure des pièces,

le montage et toute autre condition risquant

d’affecter le bon fonctionnement de l’outil. Un

protecteur ou toute autre pièce endommagée devra

être correctement réparé ou remplacé par un

service d’entretien autorisé, sauf autre indication

dans ce mode d’emploi. Faire remplacer les

interrupteurs défectueux par un service d’entretien

autorisé. Ne pas utiliser l’outil si l’interrupteur ne

permet pas de le mettre en marche ou de l’arrêter.

21. Précaution

L’utilisation d’un accessoire ou dispositif annexe

autre que ceux conseillés dans ce mode d’emploi

peut entraîner un risque de blessure corporelle.

22. Confier la réparation d’un outil à un technicien

qualifié. Cet outil électrique a été conçu

conformément aux règles de sécurité en usage.

Les réparations doivent être effectuées par du

personnel qualifié utilisant des pièces d’origine.

Dans le cas contraire, l’utilisateur s’expose à des

risques graves.

PRECAUTIONS POUR L’UTILISATION DU

MARTEAU DE DEMOLITION

1. Utiliser des bouchons d’oreilles pour protéger vos

oreilles pendant le fonctionnement.

2. Ne pas toucher l’outil pendant ou immédiatement

après le fonctionnement. Il devient très chaud et

peut causer des brûlures.

3. Avant de commencer un travail de démolition ou

de burinage dans un mur ou un plancher, s’assurer

qu’aucun câble électrique ou conduit n’y soit noyé.

Français

ACCESSOIRES STANDARD

(1) Boîter .......................................................................... 1

(2) Pointe de broyage (Tige SDS max) ....................... 1

(3) Poignée latérale ........................................................ 1

(4) Clef à barre hexagonale (pour vis de 8 mm) ....... 1

Les accessoires standard sont sujets à changement sans

préavis.

ACCESSOIRES SUR OPTION

(vendus séparément)

䡬Broyage

䡬Coupage d’asphalte

䡬Dégrossissage

䡬Bourrage

䡬Creusage de rainures et cassure des angles

(1) Pointe de broyage

Longueur totale: 280 400 mm

(1) Fraise

(1) Boucharde (2) Queue

(1) Bourroir (2) Queue

䡬Puisage

䡬Graisse A pour marteau

500 g (en boîte)

70 g (en tube)

30 g (en tube)

Les accessoires à option sont sujets à changement sans

préavis.

APPLICATIONS

Broyage du béton, burinage, rainurage, coupe de barres,

et enfoncement de pieux.

Exemples d’application:

Installation de tuyautage et de câblage, installation de

facilités sanitaires, de machinerie, d’alimentation d’eau

et de drainage, travaux intérieurs, facilités de port et

autres travaux de génie civil.

AVANT LA MISE EN MARCHE

1. Source de puissance

S’assurer que la source de puissance à utiliser

correspond à la puissance indiquée sur la plaque

signalétique de produit.

2. Interrupteur de puissance

S’assurer que l’interrupteur de puissance est en

position ARRET. Si la fiche est branchée alors que

l’interrupteur est sur MARCHE, l’outil démarre

immédiatement et peut provoquer un grave accident.

3. Fil de rallonge

Lorsque la zone de travail est éloignée de la source

de puissance, utiliser un fil de rallonge d’une

épaisseur suffisante et d’une capacité nominale

suffisante. Le fil de rallonge doit être aussi court

que possible.

4. Installation des outils

ATTENTION

Pour éviter tout risque d’accident, s’assurer que

l’outil est éteint et débranché du secteur.

REMARQUE :

Lorsqu’on installe des outils, par exemple des pointes

de broyage, des fraises, etc., bien veiller à utiliser

les pièces d’origine conçues par notre société.

(1) Scoop

SPECIFICATIONS

Modèle H 60MA H 60MB

Tension (par zone)* (110V, 230V, 240V)

Entrée 1300W*

Vitesse de percussion à pleine charge 1600/min. 900–1600/min.

Poids (sans cordon et poignée latérale) 10,5 kg

*Assurez-vous de vérifier la plaque signalétique sur le produit qui peut changer suivant les régions.

(1) Ciseau à froid

Longueur totale: 280 400 mm

Français

(1) Nettoyer la section de la queue de l’outil.

(2) Comme indiqué sur la Fig. 1, tirer sur la poignée

(A) dans la direction A, et insérer l’outil dans l’un

des orifices du capuchon avant rout en tournant

dans la direction B.

(3) Régler la position de la rainure tout en tournant

l’outil, et l’insérer encore davantage jusqu’à ce qu’il

touche le fond de l’orifice.

(4) Ramener la poignée (A) sur sa position d’origine,

tirer sur l’outil et vérifier qu’il est bloqué à fond.

(Fig. 2)

5. Recherche de la position de travail de l’outil

L’outil peut tourner par paliers de 30 degrés et il

peut être fixé sur l’un de ces 12 paliers.

(1) Comme indiqué sur la Fig. 3, si l’on tourne la

poignée (A) dans le sens Bde telle sorte que la

poignée (B) est tournée de 60 degrés dans le sens

A, il sera possible de modifier librement l’angle de

la lame sur n’importe quelle position.

(2) Comme indiqué sur la Fig. 4, si l’on tourne la

poignée (B) de 60 degrés dans la direction A, la

section qui supporte l’outil tourne automatiquement

de 30 degrés. Si l’on repète cette opération, il est

possible de modifier l’angle de la lame par paliers

de 30 degrés.

(3) Libérer la poignée Bet tourner l’outil, et vérifier

qu’il est bloqué à fond.

6. Retrait de l’outil

Comme indiqué sur la Fig. 1, tirer sur la poignée

(A) et sortir l’outil rout en tournant dans la direction

7. Déplacer la poignée latérale.

La poignée latérale peut se fixer à n’importe quelle

position sur 360 degrés, et elle peut également être

fixée sur n’importe quelle position en sens avant

et arrière.

(1) Desserrer la poignée en tournant la saisie dans le

sens de Acomme indiqué à la Fig. 5.

(2) Régler la poignée à une position facilitant le

fonctionnement vertical (de haut en bas), comme

indiqué à la Fig. 6, la Fig. 7 et la Fig. 8.

(3) Tourner la saisie dans le sens de Bet fixer la

poignée.

8. Sélectionner le nombre de frappes (uniquement

avec le modèle H60MB) (Fig. 9)

ATTENTION: N’effectuer aucun réglage de la

molette pendant le fonctionnement.

L’outil risque de pivoter si on le tient

d’une seule main, ce qui pourrait

provoquer un accident.

L’outil possède un circuit de commande électronique

incorporé qui permet de régler le nombre de frappes

directement. Pour profiter au maximum des

possibilités de l’outil, régler la molette en fonction

du travail : burinage, démolition, ou de la qualité

du matériau à buriner ou à démolir.

La graduation ”1” de la molette représente la vitesse

minimale avec 900 frappes par minute, et la

graduation ”6” de la molette représente la vitesse

maximale avec 1600 frappes par minute.

Nombre de frappes standard

Molette Nombre de frappes/mn

61600

51540

41420

31280

21080

1 900

COMMENT UTILISER LE MARTEAU DE

DEMOLITION (Fig. 10)

1. Après avoir placé la pointe de l’outil sur la surface

du béton, brancher l’outil sur ON.

L’interrupteur s’enclenche lorsqu’on tire la gâchette

et il se coupe quand on relâche la gâchette.

Si l’on appuie sur la butée pendant qu’on appuie

sur la gâchette de l’interrupteur, l’interrupteur reste

enclenché, même si on relâche le doigt de la gâchette,

ce qui est pratique pour un fonctionnement continu.

Pour couper l’interrupteur, tirer à nouveau sur la

gâchette ; la butée se coupe.

2. En utilisant le poids à vide de la machine et en

maintenant fermement le marteau de demolition

avec les deux mains, le mouvement de recul peut

être effectivement contrôle. Procéder avec un régime

modéré; l’utilisation de trop de force de poussée

pourrait réduire l’efficacité.

REMPLACEMENT DE GRAISSE

Cet outil est de construction entièrement hermétique à

l’huile pour la protéger contre la pénétration de poussière

et pour éviter les fuites de lubrifiant. Cet outil peut être

utilisé sans remplissage de graisse pendant une longue

période de temps. Cependant, remplacer la graisse pour

ne pas écourter la durée de vie. Remplacer la graisse

comme indiqué ci-dessous.

1. Période de remplacement

Contrôler la quantité de graisse lors du remplacement

de la brosse de carbone. (Voir l'élément 4 de la

section ENTRETIEN ET INSPECTION.)

Se procurer la graisse chez l’Agence de Service

Autorisée Hitachi la plus proche.

Si vous devez changer la graisse vous-même, veuillez

respecter les points suivants.

2. Comment remplacer la graisse

ATTENTION:

Avant de remplacer la graisse, fermer l’interrupteur

et débrancher l’outil de la prise de courant.

(1) Démonter le couvercle de manivelle et essuyer

complètement la vieille graisse à l’intérieur. (Fig. 11)

(2) Appliquer 60g (la quantité standard pour recouvrir

la tige de connexion) de graisse pour Marteau

électrique Hitachi A dans le carter.

(3) Après avoir remplacé la graisse, remonter fermement

le carter. A ce moment, ne pas endommager ni

desserrer le joint d’huile.

REMARQUE:

La graisse pour Marteau électrique Hitachi A est du

type à viscosité faible; quand le tube est vide,

adressez-vouz à votre Agent de Service Autorisé

Hitachi pour vous en procurer un nouveau.

Français

ENTRETIEN ET INSPECTION

ATTENTION

Pour éviter tout risque d’accident, s’assurer que l’outil

est éteint et débranché du secteur.

1. Inspection de l’outil

Etant donné que l’utilisation d’un outil émoussé

réduira le rendement et provoquera éventuellement

un manuvais fonctionnement du moteur, aiguiser

ouremplacer l’outil dès qu’une abrasion apparaît.

2. Contrôle des vis de montage:

Vérifier régulièrement les vis de montage et s’assurer

qu’elles sont correctement serrées. Resserrer

immédiatement toute vis desserrée. Sinon, il y a

danger sérieux.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le “coeur”

même de l’outil électro-portatif. Veiller

soigneusement à ce que ce bobinage ne soit pas

endommagé et/ou mouillé par de l’huile ou de

l’eau.

4. Contrôle des balais en carbone (Fig. 12)

Le moteur utilise des balais en carbone qui sont

des pièces qui s’usent. Quand ils sont usés ou près

de la “limite d’usure”, il pourra en résulter un

mauvais fonctionnement du moteur.

Quand le moteur est équipé d’un balai en carbone

à arrêt automatique, il s’arrêtera automatiquement.

Remplacez alor les balais en carbone par des

nouveaux et ayant les mêmes numéros que ceux

montré sur la figure. En outre, toujours tenir les

balais propres et veiller à ce qu’ils coulissent

librement dans les supports.

5. Remplacement d’un balai en carbone:

Desserrer la vis de fixation et enlever le couvercle

arrière de balai. Enlever le chapeau de balai et le

balai de charbon. Après avoir remplacé le balai de

charbon, ne pas manquer de serrer fermement le

chapeau de balai et d’installer le couvercle arrière.

6. Liste des pièces de rechange

A: No. élément

B: No. code

C: No. utilisé

D: Remarques

ATTENTION

Les réparations, modifications et inspections des

outils électriques Hitachi doivent être confiées à un

service après-vente Hitachi agréé.

Il sera utile de présenter cette liste de pièces au

service après-vente Hitachi agréé lorsqu’on apporte

un outil nécessitant des réparations ou tout autre

entretien.

Lors de l’utilisation et de l’entretien d’un outil

électrique, respecter les règlements et les normes

de sécurité en vigueur dans le pays en question.

MODIFICATIONS

Les outils électriques Hitachi sont constamment

améliorés et modifiés afin d’incorporer les tous

derniers progrès technologiques.

En conséquence, il est possible que certaines pièces

(c.-à-d. no. de code et/ou dessin) soient modifiées

sans avis préalable.

REMARQUE

Par suite du programme permanent de recherche et de

développement HITACHI, ces spécifications peuvent faire

l’objet de modifications sans avis préalable.

Ce produit est conforme aux prescriptions 76/889/CEE et

82/499/CEE. Référence VDE 5008. 6-2660-0112

Au sujet des vibrations

Les valeurs mesurées ont été déterminées en fonction

de la norme EN50144.

Valeur d’accélération moyenne quadratique pondérée

type: 12,0 m/s2

Italiano

PRECAUZIONI GENERALI

ATTENZIONE! Quando si usano elettroutensili, bisogna

sempre seguire le precauzioni basilari di sicurezza per

ridurre il rischio di incendi, scosse elettriche e lesioni alle

persone, tra cui quanto segue.

Leggere tutte queste istruzioni prima di usare questo

prodotto e conservare le istruzioni.

Per un funzionamento sicuro:

1. Mantenere sempre pulita l’area dove si lavora.

Un’area di lavoro sempre pulita aiuta ad evitare

incidenti.

2. Tenere nella dovuta considerazione le condizioni

dell’ ambiente di lavoro.

Non esporre gli elettroutensili alla pioggia.

Non usare gli elettroutensili in luoghi molto umidi

o bagnati.

Mantenere ben illuminata l’area di lavoro.

Non usare elettroutentsili dove ci sia il rischio di

causare incendi o esplosioni.

3. Fare attenzione alle scosse elettriche. Evitare il

contatto del corpo con superfici collegate a terra

(p.es. tubi, caloriferi, fornelli, frigoriferi).

4. Tenere lontano i bambini. Non permettere che

persone estranee ai lavori tocchino gli elettrouten

sili o i cavi della corrente elettrica. Le persone non

addette al lavoro non dovrebbero nemmeno

avvicinarvisi.

5. Riporre gli elettroutensili non usati in luogo adatto.

Quando non utilizzati, gli elettroutensili vanno

tenuti in un luogo asciutto, chiusi a chiave o in

alto, fuori dalla portata dei bambini.

6. Non forzare mai gli elettroutensili. Qualsiasi lavoro

viene eseguito meglio e più velocemente alla

velocità per la quale l’elettroutensile è stato

formulato.

7. Scegliere sempre l’utensile elettrico adatto. Non

forzare un piccolo elettroutensile o un accessorio

a fare un lavoro di un utensile o accessorio più

grande. Non usare gli elettroutensili per dei lavori

per i quali non sono stati formulati (non usare,

per esempio, una sega circolare per tagliare grossi

tronchi).

8. Vestirsi in modo adatto. Non portare abiti larghi

o gioielli, che potrebbero impigliarsi nelle parti in

movimento degli elettroutensili. Lavorando all'e-

ster-no, si raccomanda l’uso di guanti di gomma

e di scarpe antisdrucciolo. Chi porta capelli lunghi

dovrebbe utilizzare un’apposita cuffia protettiva.

9. Usare occhiali protettivi. Esegundo dei lavori di

taglio che producono molta polvere, usare anche

una mascherina antipolvere.

10. Collegare apparecchiature di rimozione della

polvere. Se sono forniti dispositivi per il

collegamento di apparecchiature di rimozione e

raccolta della polvere, assicurarsi che siano

collegati e usati correttamente.

11. Non maltrattare il cavo della corrente elettrica.

Non trasportare gli elettroutensili prendendoli per

il cavo della corrente e non scollegarli dalla presa

in tal modo. Tenere il cavo della corrente lontano

dal calore, olio ed oggetti taglienti.

12. Lavorare su oggetti fermi. Fissare saldamente

l’oggetto in una morsa. Èpiù sicuro che non

tenendolo fermo con le mani, che restano libere

per maneggiare l’elettroutensile.

13. Non squilibrare il corpo durante l’esecuzione di

un lavoro. Stare sempre su due piedi, in equilibrio

stabile.

14. Trattare gli utensili elettrici con cura. Tenerli sempre

puliti ed affilati per un funzionamento migliore e

più sicuro. Seguire le istruzioni date per la

lubrificazione e la sostituzione degli accessori.

Controllare periodicamente le condizioni del cavo

della corrente. Se dovesse essere rovinato, farlo

sostituire presso un Centro Assistenza. Non usare

cavi di prolungamento rovinati. Mantenere le

impugnature sempre pulite, libere soprattutto da

olio e grasso.

15. Quando non si usa, prima di eseguire una qualsiasi

operazione di manutenzione e prima di

intraprendere qualsiasi sostituzione di accessori

(lama, punte, ecc.), scollegare sempre

l’elettroutensile.

16. Togliere sempre le chiavi di regolazione

dall’attrezzo. E’buona abitudine controllare siste

maticamente che nessuna chiave di regolazione

sia più attaccata all’elettroutensile, prima di

metterlo in funzione.

17. Evitare che l’elettroutensile possa inavvertitamente

essere messo in funzione. Non trasportare gli elet

troutensili mantenendo il dito sull’interruttore,

mentre sono collegati alla rete. Prima di collegarli,

controllare che l’interruttore sia in posizione di

spento.

18. Fare uso di cavi di prolungamento per esterni. In

questo caso, controllare che il cavo sia adatto per

l’uso all’esterno.

19. Stare sempre attenti. Guardare sempre nel punto

in cui si esegue il lavoro. Non usare utensili

elettrici se si è stanchi.

20. Controllare qualsiasi parte che sembra danneg-

giata. Prima di riprendere l’uso degli elettroutensili,

controllare attentamente che la parte

apparentemente danneggiata possa ancora essere

usata in modo da assolvere la sua funzione.

Controllare che le parti mobili siano nella loro

posizione corretta, che nessun pezzo sia rotto, che

tutti i pezzi siano montati correttamente, e

controllare altri punti importanti per il

funzionamento dell’ utensile elettrico. Qualsiasi

pezzo danneggiato deve essere ripa rato o sostituito

da un Centro Assistenza autorizzato, a meno che

dettagliate istruzioni in proposito siano date nel

presente manuale. Fare sostituire gli interruttori

difettosi presso un Centro Assistenza autorizzato.

Non usare l’elettroutensile se non può e acceso

o spento per mezzo del suo interruttore.

21. Attenzione

L’uso di qualsiasi accessorio o attacco diverso da

quelli citati nel presente manuale di istruzioni può

presentare il rischio di lesioni alle persone.

22. Far riparare l’elettroutensile da personale

qualificato. Questo elettroutensile è in conformità

con le relative norme di sicurezza. Le riparazioni

devono essere eseguite solo da personale

qualificato usando ricambi originali, altrimenti ne

possono derivare considerevoli rischi per

l’utilizzatore.

PRECAUZIONI PER L’USO DEL DEMOLITORE

1. Per proteggere le orecchie durante il funzionamento

indossare protettori auricolari.

2. Subito dopo aver adoperato l’attrezzo o durante le

operazioni non toccare mai l’attrazzo. Questo diviene

molto calda durante il funzionamento e potrebbe

causare ustioni.

3. Prima di iniziare a demolire o scalpellare un muro

o un pavimento, accertarsi con sicurezza che oggetti

come cavi e condotte non siano murati in essi.

Italiano

CARATTERISTICHE

Modell H 60MA H 60MB

Voltaggio (per zona)* (110V, 230V, 240V)

Potenza assorbita 1300W*

Frequenza d’impatto a pieno carico 1600/min. 900–1600/min.

Peso (senza cavo e impugnatura laterale) 10,5 kg

*Accertatevi di aver controllato bene la piastrina perchè essa varia da zona a zona.

ACCESSORI STANDARD

(1) Scatola........................................................................ 1

(2) Punta gigante (gambo SDS max) .......................... 1

(3) Impugnatura laterale ................................................ 1

(4) Chiave maschia esagonale (per vite da 8 mm) ... 1

Gli accessori standard possono essere soggetti a

cambiamento senza preavviso.

ACCESSORI FACOLTATIVI (venduti a parte)

䡬Frantumazione

䡬Taglio dell’asfalto

䡬Sgrossatura

䡬Battitura

䡬Scanalature a bordature

(1) Punta gigante

Lunghezza totale: 280 400 mm

(1) Coltello

(2) Gambo

(1) Utensile per l’isolamento

䡬Lavoro di palettaggio

䡬Grasso A per martello

500 g (in lattina)

70 g (nel tubo)

30 g (nel tubo)

Gli accessori disponibili a richiesta possono soggetti a

essere cambiamento senza preavviso.

APPLICAZIONE

Frantumazione di cemento armato, trucciolatura,

scanalatura, taglio di sbarre, e infissione di pali.

Esempi di Applicazioni:

Installazione di tubature e di equipaggiamento per

impianti sanitari, di macchinari, lavori di scolo e

fuoriuscita d’acqua, lavori per interni, impianti per porti

e lavori di ingegneria civile.

PRIMA DELL’USO

1. Alimentazion

Assicurarsi che la rete di alimentazione che si vuole

usare sia compatibile con le caratteristiche relative

all’alimentazione di corrente specificate nella

piastrina dell’apparecchio.

2. Interruttore di corrente

Mettere l’interruttore in posizione SPENTO. Se la

spina è infilata in una presa mentre l’interruttore

è acceso, l’utensile elettrico si mette immediatamente

in moto, facilitando il verificarsi di incidenti gravi.

3. Prolunga del cavo

Quando l’ambiente di lavoro è lontano da una presa

di corrente, usare una prolunga del cavo di sufficiente

spessore e di prestazione adeguata. La prolunga

deve essere più corta possibile.

4. Installazione degli utensili

ATTENZIONE

Per evitare incidenti, non mancare di spegnere l’utensile

e di sfilare la spina dalla presa della rete elettrica.

NOTA:

Quando si usano utensili come punte giganti, coltelli,

ecc, assicurarsi di usare pezzi originali progettati

dalla nostra azienda.

(1) Pestello (2) Gambo

(1) Tagliolo a freddo

Lunghezza totale: 280 400 mm

(1) Paletta

Italiano

(1) Pulire il gambo dell’utensile

(2) Come mostrato nella Fig. 1, tirare l’impugnatura (A)

nella direzione Ae inserire l’utensile nel foro del

tappo anteriore mentre si gira nella direzione B.

(3) Regolare la posizione della scanalatura mentre si

gira l’utensile e inserirlo inoltre fino a che batte

sulla fine del foro.

(4) Riportare l’impugnatura (A) alla sua posizione

originale, tirare l’utensile e assicurarsi che sia

completamente bloccato. (Fig. 2)

5. Decisione della posizione di lavoro dell’utensile

L’utensile può essere girato ogni 30 gradi e può

essere fissato in posizioni di 12 scatti.

(1) Come mostrato nella Fig. 3, se l’impugnatura (A)

è girata nella direzione di Bin uno stato in cui

l’impugnatura (B) è girata di 60 gradi in direzione

di A, l’angolazione della lama può essere cambiata

liberamente su qualsiasi posizione desiderata.

(2) Come mostrato nella Fig. 4, se l’impugnatura (B)

è girata di 60 gradi in direzione A, la parte di tenuta

dell’utensile gira automaticamente di 30 gradi. Se

questa azione viene ripetuta, l’angolo della lama

dell’utensile può essere cambiato di ogni 30 gradi.

(3) Rilasciare l’impugnatura (B) e girare l’utensile,

assicurandosi che sia bloccato completamente.

6. Rimozione dell’utensile

Come mostrato nella Fig. 1, tirare l’impugnatura (A)

e tirare fuori l’utensile mentre si gira ulteriormente

nella direzione B.

7. Spostare l’impugnatura laterale

L’impugnatura laterale può essere può essere fissata

nella posizione che si desidera, a scelta su 360°,

e sia rivolta in avanti che all’indietro.

(1) Allentare l’impugnatura girando la presa in direzione

A, come mostrato in Fig. 5.

(2) Aggiustarla in una posizione tale che il

funzionamento in verticale (su e giù) possa risultare

più facile, con riferimento alle Fig. 6, 7e 8.

(3) Girare la presa nella direzione Be fissare

l’impugnatura.

8. Selezionare il numero di colpi (valido solo per

H60MB) (Fig. 9)

ATTENZIONE: Durante il funzionamento evitare di

eseguire qualsiasi tipo di regolazione.

Mantenere il corpo principale con

una mano sola potrebbe essere

causa d sbandamento dell’utensile

con il rischio d’infortunio.

Questa macchina possiede un circuito a controllo

elettronico integrato che consente di regolare senza

interruzioni il numero di colpi. Si raccomanda di

operare in modo da ottenere il massimo da questa

macchina con la regolazione della manopola in base

al tipo di lavorazione, scalpellare, demolire, e al tipo

di materiale da scalpellare o demolire.

La scala ”1” della manopola sta per velocità minima

con 900 colpi al minuto, e la scala ”6” sta per

velocità massima con 1600 colpi al minuto.

COME USARE IL DEMOLITORE (Fig. 10)

1. Accendere dopo aver posizionato la punta

dell’utensile su una superficie di cemento.

L’interruttore può essere messo in posizione di

attivazione tirando il grilletto di comando, e in

posizione di disattivazione rilasciandolo.

Se si preme il fermo intanto che il grilletto di

comando è tirato, anche se si stacca il dito dal

grilletto di comando rimane in posizione di

attivazione - molto comodo in caso di lavorazione

continua.

Per disattivare, tirare di nuovo il grilletto di comando

e a questo punto il fermo viene disattivato.

2. Il moto di reazione può essere efficacemente

controllato utilizzando il peso dell’attrezzo tenendolo

saldamente con entrambe le mani.

Lavorare a velocità moderata, in caso contrario una

pressione eccessiva rischia di abbassare il livello di

efficenza.

SOSTITUZIONE DEL GRASSO

Quest’apparecchio è stato costruito in modo da renderlo

ermetico all’olio allo scopo di impedire l’entrata di polvere

e la fuoriuscita di lubrificante. Questo apparecchio può

essere usato senza rifornire il grasso per un lungo periodo

di tempo. Tuttavia, effettuare la sostituzione del grasso

per prolungare la durata di servizio. Sostituire il grasso

come specificato di seguito.

1. Periodo di sostituzione del grasso.

Controllare il grasso quando si cambia la spazzola

di carbone. (Vedere la voce 4 nella sezione

MANUTENZIONE E CONTROLLO.) L’operazione deve

essere eseguita dal più vicino Agente di Servizio

autorizzato Hitachi.

In caso si debba sostituire il grasso personalmente,

procedere secondo i seguenti punti.

2. Come sostituire il grasso

ATTENZIONE:

Prima della sostituzione spegnere l’interruttore e

staccare la spina dalla presa di corrente.

(1) Smontare il coperchio dell’incastellatura e strofinare

via completamente il grasso vecchio che si trova

all’interno. (Fig. 11).

(2) Inserire 60g (la quantità normale necessaria per

coprire la biella) di Grasso per Martelli Elettrici

Hitachi A nel carter.

(3) A sostituzione del grasso avvenuta rimontare

l’alloggio dell’incastellatura. A questo punto fare

attenzione a non danneggiare o perdere il sigillo

paraolio.

Numero di colpi standard

Manopola Numero di colpi/min.

61600

51540

41420

31280

21080

1 900

Italiano

NOTA:

Il Grasso per Martelli Elettrici Hitachi A è del tipo

a bassa viscosità. Quando il grasso viene finito,

acquistatene un altro da un Agente di Servizio

Autorizzato Hitachi.

MANUTENZIONE E CONTROLLO

ATTENZIONE

Per evitare incidenti, non mancare di spegnere l’utensile

e di sfilare la spina dalla presa della rete elettrica.

1. Controllo della punta

Poiché l’uso di punte logore diminuisce l’efficacia

dell’apparecchio e può provocare eventuali cattivi

funzionamenti del motore, affilare o sostituire la

punta non appena si nota logoramento.

2. Controllo delle viti di tenuta:

Controllare regolarmente tutte le viti di tenuta e

assicurarsi che siano esclusivamente serrate. Nel

caso che una di queste viti dovesse allentarsi

riserrarla immediatamente. Se si non ottiene di

farlo, si può causare un grave incidente.

3. Manutenzione del motore:

L’avvolgimento del motore il vero e proprio “cuore”

degli attezzi elettrici. Fare attenzione a non

danneggiare l’avvolgimento e/o non bagnarlo con

olio o acqua.

4. Controllo delle spazzole di carbone (Fig. 12)

Il motore impiega spazzole di carbone, materiali

soggeti a consumo. Quando una spazzola è

cosumata o vicina al limite d’usara, il motore

potrebbe subire dei danni. Usando spazzole di

carbone con arresto automatico, il motore si ferma

automaticamente quando queste sono consumate.

In tal caso, bisogna sostituirle con delle nuove,

dello stesso numero como indicato nella figura.

Tenere, inoltre, sempre pulite le spazzole e fare in

modo che questo scorrino liberamente all’interno

del portaspazzole.

5. Sostituzione di una spazzola di carbone:

Allentare a vite di fermo e togliere il coperchio

posteriore. Togliere la capsula della spazzola e le

spazzole di carbone. Dopo la sostituzione di queste

non dimenticare di serrare la capsula e di installare

il copercio posteriore.

6. Lista dei pezzi di ricambio

A: N. voce

B: N. codice

C: N. uso

D: Note

CAUTELA

Riparazioni, modifiche e ispezioni di utensili elettrici

Hitachi devono essere eseguite da un centro

assistenza Hitachi autorizzato.

Questa lista dei pezzi torna utile se viene presentata

con l’utensile al centro assistenza Hitachi autorizzato

quando si richiedono riparazioni o altri interventi

di manutenzione.

Nell’uso e nella manutenzione degli utensili elettrici

devono essere osservate le normative di sicurezza

e i criteri prescritti in ciascun paese.

MODIFICHE

Gli utensili elettrici Hitachi vengono continuamente

migliorati e modificati per includere le più recenti

innovazioni tecnologiche.

Di conseguenza, alcuni pezzi (p.es. numero di codice

e/o design) possono essere modificati senza

preavviso.

NOTA

A causa del continuo programma di ricerca e sviluppo

della HITACHI, le caratteristiche riportate in questo foglio

sono soggette a cambiamenti senza preventiva

comunicazione.

Informazioni riguardanti le vibrazioni

I valori misurati sono stati determinati in conformità a

EN50144.

Il valore efficace pesato tipico dell’accelerazione è di

12,0 m/s2

Nederlands

ALGEMENE VOORZORGMAATREGELEN

WAARSCHUWING! Bij gebruik van elektrisch

gereedschap moet u altijd de normale basisvoorzorgen

voor de veiligheid in acht nemen om de kans op brand,

elektrische schokken en letsel te verminderen. Let tevens

op de volgende punten.

Lees al de aanwijzingen door alvorens het gereedschap

in gebruik te nemen. Bewaar deze aanwijzingen.

Voor een veilige werking:

1. Houd de plaats waar gewerkt wordt schoon. Niet

opgeruimde werkplaatsen en werkbanken

verhogen het gevaar van ongelukken.

2. Kies een geschikte omgeving om te werken. Stel

electrisch gereedschap niet aan regen bloot.

Gebruik electrisch gereedschap niet op vochtige

of natte plaatsen.

Zorg dat de werkplaats goed verlicht is.

Gebruik elektrisch gereedschap niet op plaatsen

waar brand- of explosiegevaar is.

3. Vermijd een electrische schok. Let er daarom op

dat er geen contact is met geaarde oppervlakken

zoals pijpen, radiators, keukenfornuis of ijskast.

4. Houd kinderen uit de buurt. Laat bezoekers het

gereedschap of snoer niet aanraken. Alle bezoekers

moeten een veilige afstand tot de werkplaats

aanhouden.

5. Ruim overbodig gereedschap op. Gereedschap dat

niet gebruikt wordt moet op een droge,

hooggelegen of af te sluiten plaats buiten het

bereik van kinderen opgeborgen worden.

6. Forceer het gereedschap niet. Het levert een betere

en veiligere prestatie op de snelheid waarvoor zij

werd ontworpen.

7. Gebruik het juiste gereedschap. Gebruik een klein

gereedschap of hulpstuk niet voor werkzaamheden

waarvoor een apparaat met groot vermogen vereist

is. Gebruik het gereedschap niet voor doeleinden

waarvoor dit niet bestemd is (bijvoorbeeld gebruik

van de cirkelzaag voor het zagen van bomen).

8. Draag de juiste kleding. Draag geen loszittende

kleren of armbanden e.d. daar deze in de

bewegende delen verstrikt kunnen raken. Bij het

werken buitenshuis wordt het gebruik van rubber

handschoenen en stevige, niet glijdende schoenen

aanbevolen. Draag een haarnetje wanneer u lang

haar hebt.

9. Draag een veiligheidsbril. Ontstaat er veel stof

tijdens het werken, draag dan eveneens een

gezichtsbeschermer en/of stofmasker.

10. Sluit apparatuur voor het verzamelen van stof

aan.

Indien apparatuur voor het verzamelen van stof

is bijgeleverd, moet u deze apparatuur op de

vereiste wijze verbinden en gebruiken zoals wordt

beschreven.

11. Behandel het snoer voorzichtig. Draag het gereed

schap nooit door dit bij het snoer vast te houden.

Bescherm het snoer tegen hitte, olie en scherpe

hoeken.

12. Neem de uiterste veiligheid in acht. Gebruik

klemmen of een bankschroef om het werkstuk

vast te zetten. Hierdoor heeft u uw handen vrij

om het gereedschap te bedienen.

13. Buig u nooit te ver naar voren. Kies een goede

plaats en behoud altijd uw evenwicht.

14. Behandel het gereedschap voorzichtig. Zorg ervoor

dat het gereedschap scherp en schoon is zodat

een goed en veilig prestatievermogen wordt

verkregen. Volg de gebruiksaanwijzing voor het

smeren en het verwisselen van toebehoren.

Inspecteer de snoeren regelmatig op beschadiging

en laat deze zonodig door een erkend servicecenter

repareren. Controleer de verlengsnoeren ook

regelmatig en vervang deze bij beschadiging. Houd

alle handgrepen droog en schoon en vrij van olie

en vet.

15. Trek de stekker uit het stopcontact als het gereed

schap niet wordt gebruikt en ook bij

onderhoudsbeurten, het verwisselen van

toebehoren zoals bladen, boren, messen e.d.

16. Verwijder sleutels en moersleutels. Maak er een

gewoonte van voor het inschakelen te controleren

of alle sleutels en moersleutels verwijderd zijn.

17. Schakel het gereedschap niet onverwacht in. Draag

geen aangesloten gereedschap met de vinger op

de schakelaar. Controleer altijd of het gereedschap

uitgeschakeld staat alvorens dit aan te sluiten.

18. Bij het werken buitenshuis dient een verlengsnoer

te worden gebruikt. Gebruik dan alleen

verlengsnoeren die geschikt zijn voor het werken

buitenshuis en desbetreffend gemerkt zijn.

19. Let altijd goed op tijdens het werken. Kijk uit wat

u doet en gebruik het gereedschap niet als u moe

bent.

20. Bij beschadiging van een van de onderdelen dient

dit nauwkeurig te worden nagekeken en gerepa

reerd alvorens het gereedschap opnieuw in gebruik

wordt genomen. Let erop dat het betreffende on

derdeel zijn functie goed vervult. Controleer of de

bewegende delen goed zijn gemonteerd en vrij

kunnen bewegen. Dit om een foutief functioneren

van het gereedschap te voorkomen. Bij de

beschadiging van een onderdeel dient de reparatie

altijd te worden overgelaten aan een erkend ser

vice-center, tenzij in deze gebruiksaanwijzing an

ders wordt voorgeschreven. Laat ook defekte

schakelaars vervangen door een erkend service-

center. Gebruik het gereedschap niet als de aan/

uit-schakelaar niet werkt.

21. Waarschuwing

Het gebruik van toebehoren of verlengstukken

waarvan het gebruik niet in deze

gebruiksaanwijzing is aangegeven, veroorzaakt

mogelijk letsel.

22. Laat het elektrisch gereedschap door een vakman

repararen.

Dit elektrisch gereedschap voldoet aan de vereiste

eisen voor de veiligheid. Voorkom mogelijk zeer

ernstige ongelukken en laat derhalve reparatie

over aan een erkend vakman die de originele

reserve-onderdelen gebruikt.

VOORZORGSMAATREGELEN BETREFFENDE

HET GEBRUIK VAN DE HAKHAMER

1. Draag oordoppen tijdens werkzaamheden om uw

gehoor te beschermen.

2. Raak het gereedschap niet aan direct na of tijdens

de werking. Het gereedschap wordt namelijk zeer

heet tijdens de werking en zou anders brandwonden

kunnen veroorzaken.

3. Voordat u het vernietigen of beitelen in een muur

of vloer start, moet u controleren dat er geen

elektrische kabels, circuits en andere belangrijke

onderdelen achter het te verwerken materiaal liggen.
