SKRUVDRAGARAUTOMAT
SKRUEAUTOMAT
SKRUTREKKERAUTOMAT
RUUVINKIERRINAUTOMAATTI
AUTOMATIC SCREWDRIVER
W 4YF

Svenska
SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG
1. Håll arbetsplatsen ren och i ordning. Oordning och
skräp på arbetsplatsen medför risk för olycksfall.
2. Ge akt på arbetsomgivningen.
Utsätt inte verktyget för regn.
Använd inte verktygen i fuktiga eller våta utrymmen.
Se till att arbetsplatsen är välbelyst.
Använd inte verktyget i närheten av lättantändliga
gaser eller vätskor.
Elverktyg alstrar gnistor vid användning. Gnistor
bildas också vid deras på/avslagning. Arbeta
aldrig med verktygen på en arbetsplats där det
förvaras fernissor, färger, bensin, lösningsmedel
för färg, bindemedel, lim eller dylika antändbara
eller explosiva material.
3. Akta dig för elektriska stötar vid överföring eller
kortslutning. Se till att du inte kommer i beröring
med jordade föremål eller ytor, som t.ex. rör,
värmeelement, kylskåp, spisar mm.
4. Håll barn borta. Obehöriga skall hållas på säkert
avstånd från både verktyget och förlängningskabeln.
Obehöriga skall ej tillåtas inom arbetsområdet.
5. När maskinen inte används, skall den förvaras på
en torr och hög eller låst, barnsäker plats.
6. Använd inte våld. Maskinen arbetar både säkrare
och bättre med den hastighet den är tilltänk för.
7. Använd rätt maskin. Tvinga inte en liten maskin
göra ett arbete som är avsett för ett extra kraftigt
verktyg.
Använd verktyget endast för de ändamål det är
konstruerat för—använd t.ex. inte en cirkelsåg för
att såga stockar och kubbar.
8.Använd rätt och ändamålsenligt utformade
arbetskläder. Använd inte lösa kläder eller dylikt
som kan fastna i maskinens rörliga delar. Vi
rekommenderar användning av gummihandskar och
slirningsfria skor eller stövlar utomhus.
Använd duk eller hårskydd om du har långt hår.
9. Använd skyddsglasögon. Om arbetsmomentet är
dammigt, använd ansiktsmask eller andningsskydd.
10. Lyft aldrig maskinen eller dra ur kontakten genom
att enbart använda kabeln. Akta kabeln för hetta,
olja och vassa kanter.
11. Spänn alltid fast arbetsstycket med klämmor eller
skruvstäd så att du har båda händerna fria för
maskinens manövrering.
12. Se till att du har god arbetsställning medan du
arbetar med maskinen.
13. Underhåll alltid maskinen väl. Håll maskinen både
ren och i bra skick så att maskinens prestation blir
både säkrare och bättre. Följ noga
underhållsanvisningarna för rätt smörjning och byte
av tillbehör. Gör periodisk inspektion av
maskinkablarna. Överlåt allt eventuellt reparation-
sarbete till en auktoriserad verkstad. Kontrollera
periodiskt förlängningskablarna. Byt ut vid behov.
Håll handtagen alltid torra och rena. Se till att det
inte kommer olja och fett på dem.
14. Ta bort alla verktyg när du inte använder maskinen,
före underhållsåtgärder och efter byte av tillbehör,
som t.ex. blad, borrskär, skärblad mm.
15. Se alltid till att alla lösa föremål, såsom justernycklar
och skruvnycklar, har tagits bort innan du startar
maskinen.
16.Se till att maskinen inte startar oavsiktligt.
Transportera aldrig en nätansluten maskin med
fingret på startomkopplaren. Se till att maskinen är
frånslagen innan du ansluter den till ett strömuttag.
17.När du använder maskinen utomhus, skall du
kontrollera att förlängningskabeln är för
utomhusbruk.
18. Var på din vakt. Koncentrera dig på arbetet och
använd sunt förnuft. Arbeta inte med maskinen när
du är trött.
19.Kontrollera om verktygsdelarna är askadade.
Kontrollera noga skadan på sprängskyddedelarna är
skadade. Kontrollera noga skadan på sprängskyddet,
mm., innan fortsatt användning av maskinen för att
se om maskinen och delen fungerar ordentligt och
utför det arbete den är ämnad för. Kontrollera
anpassningen av och bindningsstyrkan på de rörliga
delarna; om det finns skadade eller brutna delar;
fastsättningen av delar, mm. som kan påverka
maskinfunktionen.
Sprängskydd och dylika, skadade delar skall
repareras eller bytas ut mot nya delar i en
auktoriserad verkstad om inte annat anges i
bruksanvisningen.
Bytet av skadade brytare och omkopplare skall
utföras av en auktoriserad fackman.
Använd inte maskinen om den inte kan slås på och
av med startomkopplaren.
20.Använd aldrig elverktyg för andra använd
ningsområden än de som är angivna i maskinens
bruksanvisning.
21. Ta aldrig bort maskinens skruvar eller hölje. Det kan
skada maskinkonstruktionen.
22. Var noga med att ej komma i kontakt med maskinens
rörliga delar eller tillbehör innan maskinen har
stannat och nätkontakten dragits ur.
23. Använd din maskin med lägre ineffekt än den som
är angiven på namnplåten: För hög ineffekt kan
skada ytbehandlingen eller minska arbetseffektivi-
teten beroende på motorns överbelastning.
24. Använd inte lösningsmedel, som t. ex. bensin,
lösningsmedel för färg, koltetraklorid, sprit,
ammoniak eller olja som innehåller klortillsatser för
plastdelarnas rengöring beroende på att de kan
skada plastdelarna så att de spricker. Torka av
plastdelarna med en mjuk duk som fuktats endast
i tvålvatten.
25.Rådfråga en auktoriserad serviceverkstad eller
återförsäljare vid reparation eller funktionsavbrott.
26. Använd endast Hitachi originaldelar.
27. Maskinen skall tagas isär endast för kolbyte.
SÄKERHETSFÖRESKRIFTER FÖR ANVÄNDNING
AV SKRUVDRAGARAUTOMAT
1. Använd originalspetsar till denna skruvdragar-
automat.
Använd inga andra skruvspetsar än de
originalspetsar som är speciellt avsedda för denna
skruvdragare. Användandet av andra slags
skruvspetsar kan leda till att skruvar sticker ut eller
till att skruvarnas frammatning hindras.
1

Svenska
2. Håll skruvdragaren rak vid skruvdragning.
Om skruvdragaren hålls snett i förhållande till
skruven vid skruvdragning, kan det hända att
skruvhuvudet skadas och skruvspetsen slits.
Dessutom ges inte skruvarna angivet vridmoment,
vilket resulterar i att skruvar sticker ut efter
skruvdragning. Placera skruvdragaren rakt mot
skruven innan en skruv dras i.
3. Använd föreskrivna skruvar.
Använd inga andra slags skruvar. Det kan leda till
att skruvdragning misslyckas (skruvar faller ur vinkel
eller sticker ut) eller till att maskinfel uppstår (skruvar
fastnar eller spetsen slits).
4. Använd skyddsglasögon för att skydda ögonen.
Bär alltid skyddsglasögon under pågående
skruvdragning. Vid skruvdragning sprids gipspulver
och banddamm, vilket är skadligt för ögonen.
5. Smörj inte skruvdragaren.
Smörj aldrig själva skruvdragaren. Det kan resultera
i att felfunktion eller maskinfel uppstår.
6. Var noga med att undvika ledningar och rör i
väggar och tak.
Kontrollera före arbete i golv, väggar och tak att
inga ledningar eller rör finns där skruvdragning ska
ske. Arbeta försiktigt för att undvika elektriska stötar
och explosioner.

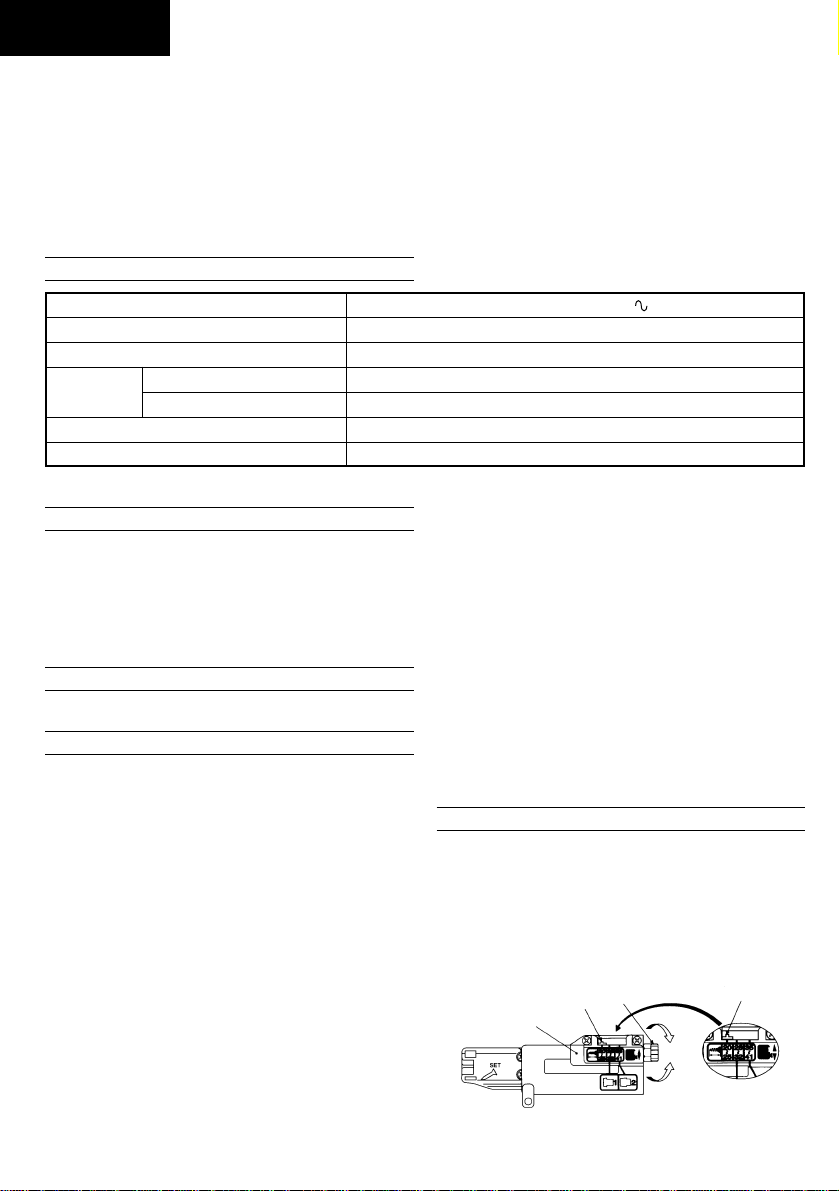

TEKNISKA DATA
Spänning (i förbruksländer)* (110V, 230V, 240V)
Ineffekt 430 W
Tomgångsvarvtal 4000/min
Skruvdimensioner Skruvstorlek 4 mm
Skruvlängd 20 –41 mm
Spetsskaftets storlek 6,35 mm Hex.
Vikt (exkl. kabel) 1,8 kg
* Se till att du kontrollerar verktygets namnplåt pågrund av att den varierar beroende påförsäljningsområdet.
STANDARD TILLBEHÖR
(1) Plus-skruvspets (nr. 2)..............................................1
(monterad i skruvdragaren)
(2) Krok .............................................................................1
(3) Spetsjusterare (nr. 1)................................................1
(4) Spetsjusterare (nr. 2)................................................1
(5) Plastfodral ...................................................................1
Rätt till ändringar av standard tillbehör förbehållels.
ANVÄNDNINGSOMRÅDE
䡬Skruvdragning i inomhus gipsskivor
FÖR ANVÄNDNING
1. Strömkälla
Se till att den använda strömkällan har samma
spänning som den angiven påverktygets namnplåt.
2. Nätströmbrytare
Se till att strömbrytaren är i läget OFF (från) innan
du ansluter maskinen till strömuttaget såatt
maskinen inte startar oavsiktligt.
3. Förlängningskabel
Om arbetsplatsen är sålångt borta från strömuttaget
att du använder en förlängningskabel, bör du se till
att förlängningskabeln är tillräckligt tjock och har
rätt klassificering.
Använd såkort förlängningskabel som möjligt.
4. Kontroll och förbättring av arbetsmiljö
Kontrollera att arbetsmiljön är godkänd enligt
gällande säkerhetsföreskrifter.
5. Anskaffning av skruvar
Välj lämpliga skruvar enligt det arbete som ska
utföras.
6. Kontroll och byte av skruvspets
En plus-skruvspets (nr. 2) finns monterad i denna
skruvdragare som standardtillbehör. Kontrollera alltid
att skruvspetsen inte är skadad. En sliten spets kan
resultera i att iskruvning misslyckas. Inspektera
skruvspetsen före arbetet och byt genast ut den mot
en ny spets ifall den börjar bli utsliten. Följ
anvisningarna under rubriken Montering och
avmontering av skruvspets påsidan 5 när skruvspetsen
måste bytas ut pågrund av skada eller annat.
7. Kontroll av elintag
Om det uppstår glapp eller om nätkabelkontakten
sitter löst efter att den anslutits till elintaget, måste
detta repareras. Kontakta i såfall en elektriker. Om
skruvdragaren används med kontakten i detta skick
kan det leda till överhettning och maskinfel.
JUSTERING AV SKRUVLÄNGD OCH
ISKRUVNINGSDJUP
Genomattvridapårattenpåskruvdragarenärdetmöjligt
att justera åtdragningsdjupet.
Åtdragningsdjupetjusterasgenomattvridapårattenoch
ställa stopparen i läget för rätt skruvlängd (anges med
siffror pålöparhöljet).
Välj en spetsjusterare som matchar den aktuella
skruvlängden och montera den påden yttersta udden (vi
hänvisar till Bild 1, 2 och 3).
(1) Spetsjusterare skall inte användas vid dragning av
skruvar som är kortare än 25 mm.
Stoppare Stoppare
Löparhölje
Ratt Öka
Minska
Anpassa stopparens
läge till skruvlängden
(20-25).
Bild 1 2

Svenska
(2) Vid dragning av skruvar vars längd är 28-32 mm
(L) skall en spetsjusterare nr. 1 (liten) användas.
Anpassa
stopparens läge
till skruvlängden
(28-32).
Bild 2
(3) Vid dragning av skruvar vars längd är 35-41 mm
(L) skall en spetsjusterare nr. 2 (stor) användas.
Anpassa
stopparens läge
till skruvlängden
(35-41).
Bild 3
OBS!
Spetsjusteraren måste vändas rätt när den monteras.
Montera spetsjusteraren såatt sidan som har ett
spår vänds nedåt.
[Finjustering av åtdragningsdjup]
Justeringen av åtdragningsdjup enligt anvisningarna
(1) till (3) ovan är endast en grov justering.
Provdrag en skruv och finjustera därefter djupet.
Vrid ratten i riktningen
när skruvhuvudet är för
högt.
Vrid ratten i riktningen när skruvhuvudet är för
lågt.
(Vi hänvisar till Bild 1 och 4.)
Ratten rör sig ca 0,1 mm för varje klickljud som
hörs.
Bild 4

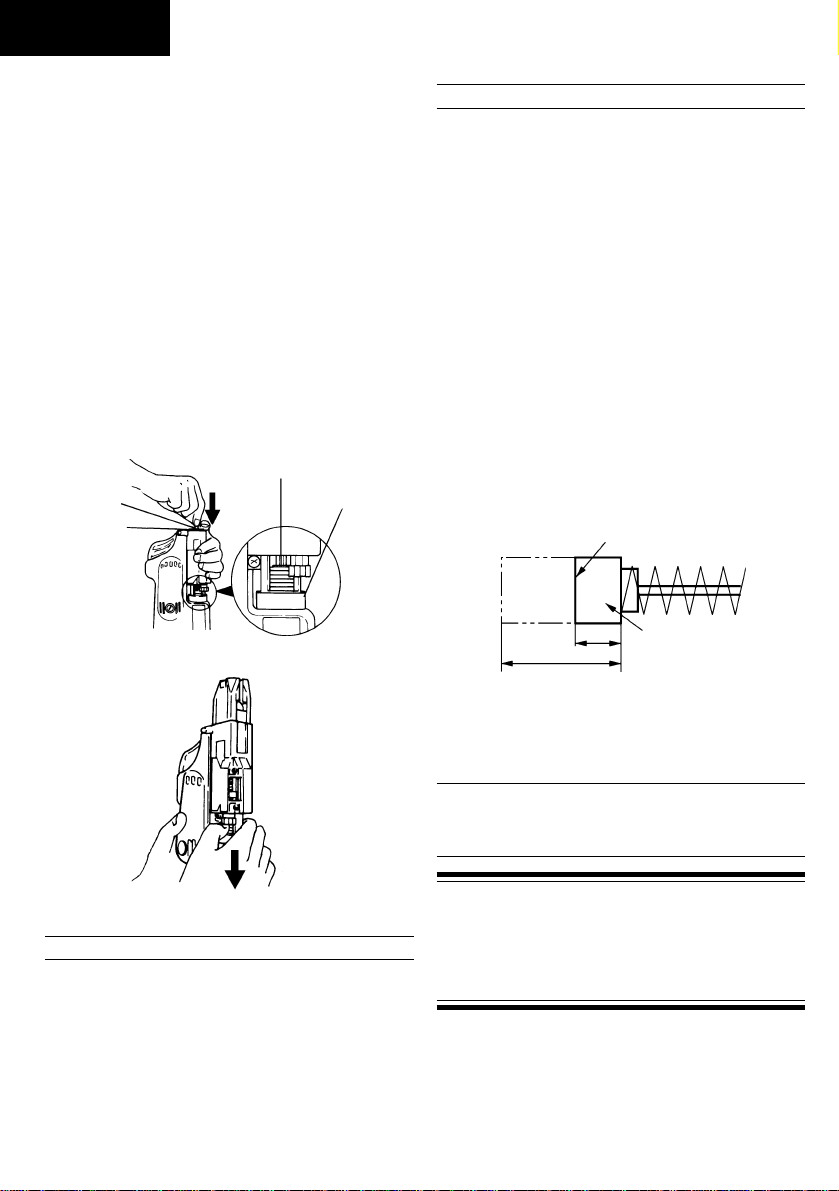

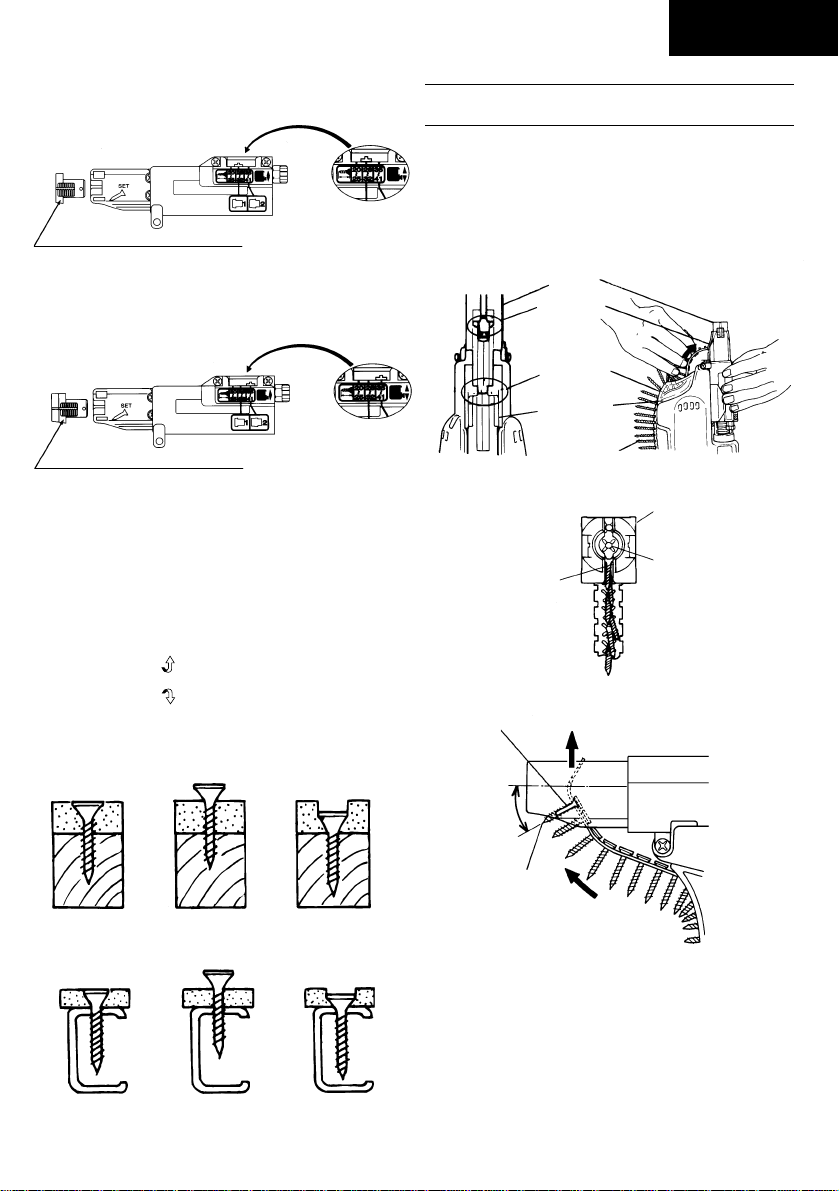

MONTERING OCH AVMONTERING AV
SKRUVBAND
1. Montering
(1) Skjut in änden påskruvbandet i spåret på
bandstyrningen (sektion A).
(2)
Skjut sedan in änden påskruvbandet i spåret på
löparen (sektion B) och mata fram bandet såatt det
skjuts i riktningen ➞(vi hänvisar till Bild 5, 6 och 8).
(3) Placera skruvbandet såatt den första skruven
anpassas till skruvmärket pålöparen (vi hänvisar
till Bild 7 och 8).
Sektion B
Sektion A
Skruvband
Löpare
Bandstyrning
Bild 5 Bild 6
Bild 7
Löpare
Mata fram en skruv.
Skruv i läget
för dragning
(sett framifrån)
En skruv framåt
Skruvmärke
Bild 8
OBS!
Om inte bandet placeras såsom visas på
illustrationen, finns det risk för att skruvspetsen
skadar gipsskivans yta (otillräcklig frammatning) eller
att skruvar går förlorade (överdriven frammatning).
2. Avmontering
Drag ut skruvbandet i riktningen ➞enligt Bild 9 när
skruvarna påbandet tagit slut eller när ett skruvband
ska monteras av innan samtliga skruvar påbandet
använts.
Spetsjusterare nr. 1 (liten)
Spetsjusterare nr. 2 (stor)
3
Korrekt För högt För lågt
30°

Svenska
Spetsjusterare
Skruvband
Bild 9
MONTERING AV KROK
(1) Skjut in kroken i sektion A påsjälva skruvdragaren
och vrid medurs tills muttern när sätet påhöljet.
Drag sedan åt muttern ordentligt med en skruvnyckel
(vi hänvisar till Bild 10).
(2) Kroken kan hakas fast i ett klädbälte eller påen
stång som är högst 36 mm i diameter.
Krok
Bild 10
HUR SKRUVDRAGARAUTOMATEN ANVÄNDS
1. Start/stopp
Om startknappen trycks in och startknappsstopparen
sedan trycks in medan startknappen hålls intryckt,
såfortsÄtter skruvdragarens drift även om
startknappen släpps. Detta är praktiskt vid
seriedragning av skruvar. För att slåifrån
skruvdragaren: tryck in startknappen en gång till
och släpp sedan upp den igen, såatt
startknappsstopparen ocksåsläpps upp.
2. Skruvdragning
Tryck in startknappen i läget för oavbruten drift och
tryck sedan skruvdragaren mot arbetsstycket.
Skruven matas fram och dras i automatiskt (vi
hänvisar till Bild 11).
Bild 11
OBS!
䢇Håll skruvdragaren vinkelrätt mot arbetsstycket vid
skruvdragning. Om skruvdragaren hålls snett i
förhållande till skruven vid skruvdragning, kan det
hända att skruvhuvudet skadas och skruvspetsen
slits. Dessutom ges inte skruvarna angivet
vridmoment, vilket resulterar i att skruvar sticker ut
efter skruvdragning.
䢇Tryck ordentligt påsjälva skruvdragaren under
pågående skruvdragning ända tills skruven dragits
i helt och hållet. Om trycket påskruvdragaren lättas
under pågående skruvdragning kan det resultera i
att den idragna skruven sticker ut.
䢇Försök aldrig dra i en skruv ovanpåen annan. Det
resulterar i att skruven faller ur vinkel och att nästa
skruv inte kan matas fram.
䢇Se till att inga tomma skruvdragningar sker. Vid
skruvdragning med skruvband är det lätt hänt att
fortsätta använda skruvdragaren utan att lägga märke
till att skruvarna tagit slut. Om ett försök till
skruvdragning utan skruv görs, såkan det hända
att skruvspetsen skadar gipsskivan. Håll därför hela
tiden ett öga påhur många skruvar som återstår
under arbetets gång.
MONTERING OCH AVMONTERING AV
SKRUVSPETS
OBSERVERA!
Varnogamedattalltidslåifrånskruvdragarenochkoppla
ur nätkabeln från elintaget före montering eller byte av
skruvspets.
1. Avmontering
Spetshållare
Stoppare
Löpare
Bild 12
4
Mutter
Sektion A
Hölje

Svenska
(1) Vrid påstopparen och flytta den till löparsidan.
(2) Vänd själva skruvdragaren med dess främre del
nedåt såsom visas påBild 12. Håll i spetshållaren
med tvåfingrar och drag den i riktningen ➞, så
att spetsen lossnar.
OBSERVERA!
Håll en hand mot löparens främre ände och montera
försiktigt av skruvspetsen när arbetet sker påhög
höjd, eftersom spetsen annars faller ut.
(3) Om skruvspetsen inte kommer ut när spetshållaren
trycks in: grip tag om spetsen med en tång e.dyl.
och drag ut spetsen.
2. Montering
(1) Tryck löparen nedåt såsom visas påBild 13 och
skjut in skruvspetsen i sockelöppningen. Vrid något
påskruvspetsen för att den lättare ska gåin.
(2) Väd själva skruvdragaren med dess främre del uppåt
såsom visas påBild 14. Håll i spetshållaren med
tvåfingrar och drag den i riktningen ➞, såatt
spetsen skjuts in i sockeln.
Drag i skruvspetsen för att kontrollera att den sitter
fast och inte lossnar.
UNDERHÅLL OCH ÖVERSYN
1. Inspektion av skruvspets
Byt ut skruvspetsen mot en ny såfort det upptäcks
att den slitits för mycket, eftersom skruvhuvudena
skadas om en utsliten skruvspets används.
2. Kontroll av skruvförband
Kontrollera regelbundet skruvarna. Skulle någon
skruv ha lossnat, dra åt den ordentligt. Slarv av
skruvarnas åtdragning kan resultera i olyckor.
3. Motorns underhåll
Motorn är elverktygets viktigaste del. Utsätt den
inte för olja eller väta såatt den skadas.
OBSERVERA!
Smuts och damm i motorn kan orsaka maskinfel.
Efter ca 50 timmars drift måste därför smuts och
damm avlägsnas från motorn. Låt dåmotorn gåpå
tomgång och blås samtidigt in tryckluft genom
ventilationsöppningen påhöljets omkopplarsida.
4. Kontroll av kolborstar (Bild 15)
Motorn använder sig av kolborstar som är
förbruksdelar. Beroende påatt en sliten kolborste
kan vara orsak till motorfel, skall den bytas ut mot
en med samma borstnummer som indikeras på
bilden såfort den börjar bli sliten eller närma sig
avnötningsgränsen. Se ocksätill att kolborstarna
hålls rena och att de rör sig fritt i kolhållarna.
Avnötningsgräns
Nr. av kolborste
Bild 15
5. Kolborstarnas byte
Använd en vanlig skruvmejsel för att ta av kolhatten.
Sedan går det lätt att ta ur kolborstarna.
ANMÄRKNING:
Beroende påHITACHIs kontinuerliga forsknings- och
utvecklingsarbete,förbehållerHITACHIrättentilländringar
av tekniska data utan föregående meddelande.
Information angående buller och vibrationer
Uppmätta värden har bestämts enligt EN50144.
Normal, A-vägd ljudtrycksnivå: 80 dB (A)
Använd öronskydd.
Normalt, vägt effektivvärde för acceleration överstiger
inte 2,5 m/s2.
Sockel
Spetshållare
Skruvspets
Löpare
Bild 13
Bild 14
HANTERING AV SKRUVAR
OBS!
Handskas försiktigt med både skruvlåda och skruvband.
Om ett skruvband tappas, kan det hända att skruvar
lossnar från bandet vilket resulterar i frammatningsfel.
Utsättinteskruvarnaförsolljus ellerutomhuslufti längre
perioder, eftersom skruvarna dåkan rosta och skada
skruvbandet.Placeraskruvarnaienskruvlådaellerannan
förpackning när de inte ska användas påett tag.
5
21
5 mm
12 mm

Dansk
GENERELLE FORSIGTIGHEDSREGLER
1. Hold arbejdsområdet rent. Snavsede arbejdsom-
givelser inviterer til unheld.
2. Tag arbejdsomgivelserne i betragtning.
Udsæt ikke elektriske redskaber for regen, og anvend
ikke elektriske redskaber i våde og fugtige
omgiverlser.
Hold arbejdsområdet godt oplyst.
Anvend aldrig redskabet i nærheden af brændbare
eller eksplosionsfarlige materialer.
Der kan springe gnister fra elektriske redskaber
under arbejdet eller når der tændes eller afbrydes
for redskabet (OF/OFF). Brug derfor aldrig
redskabet påsteder, hvor der opbevares lak,
maling, rensvæske, fortynder, benzin, gas, lim
eller andre stærkt bræandbare eller
eksplosionsfarlige materialer.
3. Forebyg elektrisk stød. Undgåat komme i direkte
kontakt med jordforbundne flader såsom rør,
radiatorer, ovne, køleskabe og lign.
4. Lad ikke børn komme i nærheden af arbejdsstedet.
Lad ikke tilskuere komme i kontakt med redskabet
eller forlængerledningen. Tilskuere bør holdes i sikker
afstand fra arbejdsfeltet.
5. Lad ikke værktøjer ligge fremme, når de ikke er i
brug. Værktøjer bør efter brugen opbevares pået
tørt, aflåst sted, udenfor børns rækkevidde.
6. Pres ikke maskinen. Man får den bedste og sikreste
udførelse, når maskinen bruges hensigtsmæssigt.
7. Brug det rigtige redskab til det arbejde, der skal
udføres. Pres ikke en lille maskine til at udføre et
arbejde, hvortil der behøves et kraftigt redskab.
Brug ikke redskabet til formål, det ikke er bestemt
for. Brug f.eks. ikke en rundsav til at skære i trægrene
eller kævler.
8. Vær hensigtsmæssigt påklædt. Brug ikke løst tøj
eller smykker, der kan komme i klemme i de
bevægelige dele. Når der arbejdes uden døre,
anbefales det at anvende gummihandsker og
skridsikkert fodtøj. Brug hårnet til langt hår.
9. Anvend beskyttelsesbriller og, hvis arbejdet foråsager
støv, støvsmaske.
10. Løft ikke værktøjet i ledningen og tag ikke stikket
ud af stikkontakten ved at rykke i ledningen. Undgå
at ledningen kommer i berøring med varme, olie
og skarpe kanter.
11. Sørg for, at det, der arbejdes med, er forsvarligt
gjort fast. Brug en skruestik eller klamper til at
fastholde emnet, der arbejdes med. Det er sikrere
end at bruge hånden, og man har således begge
hænder fri til at holde værktøjet.
12. Ræk ikke over. Hold en forsvarlig fodstilling og en
god balance hele tiden.
13. Maskinen bør behandles med omhu og værktøjet
holdes skarpt og rent; såfår man den bedste og
sikreste udførelse. Følg instruktionerne for smøring
og udskiftning af tilbehør nøje.
Se maskinen efter jævnligt og tag den til et
autoriseret værksted i tilfælde af nogen fejl. Se også
forlængerledningen efter og skift den ud, hvis den
er beskadiget. Sørg for, at håndtagene holdes tørre,
rene og frie for olie og fedt.
14. Tag stikket ud af stikkontakten, når værktøjet ikke
er i brug og når der skal skiftes redskab som f.eks.
klin ger, bits og skær.
15. Fjern skruetrækkere og justernøgler igen–gør det til
en vane at checke efter, at der ikke sidder justernøgler
o.l. i maskinen før den sættes i gang.
16. Når det elektriske værktøj er tilsluttet strømmen,
bør man sørge for, at man ikke kan komme til at
tænde for det i utide. Bær derfor ikke værktøjet
omkring med fingeren påafbryderen. Forvis Dem
om, at afbryderen er slåe fra, når De sætter stikket
i kontakten.
17. Udendørs brug–når værktøjet bruges uden døre, må
kun anvendes forlængerlendninger, der er beregnet
for udendørs brug og tilsvarende mærkede.
18. Vær årvågen og hold hele tiden opmærksomheden
rettet påarbejdet. Arbejd ikke med maskinen, når
De er træt.
19. Se efter beskadigede dele. Før maskinen tages i
brug, bør der ses efter, at selve maskinen,
beskyttelsesdækker og andre dele er i orden og vil
fungere korrekt efter hensigten. Kontroller, at
bevægelige dele er korrekt monterede, indstillede
og fastgjorte og at der ikke er beskadigede dele eller
andre forhold, der kan påvirke maskinens funktion.
Et beskadiget beskyttelsesdække eller anden der
bør repareres eller udskiftes af et autoriseret
serviceværksted, dersom der ikke er angivet andet
i denne instruktionsbog.
Lad altid en defekt afbryder reparere af et autoriseret
serviceværksted.
Brug ikke maskinen, hvis den ikke kan slås til og
fra med afbryderkontakten påmaskinen.
20. Anvend kun værktøjet til formål, der er nævnt i
instruktionsbogen.
21. For at sikre, at værktøjet fungerer korrekt, bør dæksler
eller skruer ikke fjernes.
22. Rør ikke ved bevægelige dele uden først at tage
stikket ud af stikkontakten.
23. Forvis Dem om, at De bruger den korrekte spænding,
da finish’en ellers kan spoleres og maskinens
effektivitet nedsættes pågrund af overbelastning af
motoren.
24. Tør ikke plastdele med opløsende midler, såsom
benzin, fortynder, kultetraklorid, alkohol, ammoniak
og olie som indeholder klor, da plastikken herved
kan beskadiges. Brug kun en blød klud fugtet med
sæbevand.
25. Henvend Dem altid til et autoriseret service-værksted
for at fåudført reparationer.
26. Brug kun originale HITACHI-reservedele.
27. Dette stykke værktøj bør kun adskilles, når kullene
skal skiftes.
FORSIGTIGHEDSREGLER VED ANVENDELSE
AF SKRUEAUTOMATEN
1. Brug kun originale bits, der er beregnet til
skrueautomaten.
Brug ikke andre bits end de originale, der er specielt
fremstillet til skrueautomaten. Anvendelse af andre
bits kan resultere i, at skruerne stikker ud og
fejlfunktion af skruefremføringen.
2. Hold værktøjet lige, når der skrues skruer i.
Hvis skrueautomaten holdes skævt i forhold til
skruen, kan skruehovedet lide overlast og bitset
blive slidt. Ydermere vil det foreskrevne drejnings-
moment ikke blive overført til skruen, hvilket vil
resultere i, at skruerne stikker frem. Anbring
skrueautomaten vinkelret påskruen og skru i. 6

Dansk
3. Brug kun de foreskrevne skruer
Brug ikke andre skruer end de foreskrevne. Andre
skruer kan blive årsag til unormalt arbejde (skævt
iskruede skruer eller skruer, der stikker ud) samt
elektrisk gennemslag (skruen sætter sig fast/
bitslitage)
4. Beskyt øjnene med beskyttelsesbriller
Brug altid beskyttelsesbriller under arbejdet. Boring
medfører, at der spredes puds og støv, hvilket er
farligt, hvis man får det i øjnene.
5. Smør ikke skrueautomaten
Skrueautomatens hoveddel måaldrig smøres, da
dette kan medføre fejlfunktion og maskinstop.
6. Vær påvagt overfor ledninger og rør i vægge og
lofter
Kontroller i forvejen om der forefindes ledninger
og/eller rør, når der arbejdes i gulve, vægge eller
lofter. Vær forsigtig, såstød og eksplosioner undgås.
SPECIFIKATIONER
Spænding (per område)* (110V, 230V, 240V)
Optagen effekt 430W
Omdr. ubelastet 4000/min
Kapacitet Skruestørrelse 4 mm
Skruelængde 20 –41 mm
Størrelse af bitskaft 6,35 mm Hex.
Vægt (uden ledning) 1, 8 kg
* Kontroller navnepladen påproduktet, da der kan være forandring afhængig af område.
STANDARD TILBEHØR
(1) Nr. 2 plus bit ............................................................1
(samlet i hoveddelen)
(2) Krog .............................................................................1
(3) Topregulator (Nr. 1) .................................................1
(4) Topregulator (Nr. 2) .................................................1
(5) Plastikhylster...............................................................1
Ret til ændringer i standardtilbehøret forbeholdes.
ANVENDELSESOMRÅDE
䡬Skrueidrivning i gipsplade indendørs
FØR IBRUGTAGNING
1. Strømkilde
Undersøg om netspændingen svarer til den på
navnepladen angivne spænding.
2. Afbryder
Forvis Dem altid om, at kontakten står i OFF-position,
for stikket sættes i kontakten. Hvis stikket sættes i,
medens kontakten står påON, vil maskinen
øjeblikkelig begynde at arbejde, hvilket let vil kunne
føre til alvorlige ulykker.
3. Forlængerledning
Hvis strømkilden er langt fra arbejdsfeltet, skal der
anvendes en forlængerleding af korrekte dimensioner
og kapacitet. Brug ikke længere forlængerledning
end nødvendigt.
4. Indretning og kontrol af arbejdsområdet
Kontroller, at arbejdsområdet er rigtigt som beskrevet
i afsnittet om forsigtighedsregler.
5. Klargøring af skruerne
Vælg skruer, der passer til det arbejde, der skal
udføres.
6. Kontrol og udskiftning af bitset
Dette værktøj er udstyret med et nr. 2 plus-bit som
standardtilbehør. Efterse altid bitset for at konstatere,
at det ikke er beskadiget. Anvendelse af udslidte
bits kan medføre forkert iskruning. Kontroller bitsen
før arbejdet påbegyndes og skift det straks ud med
et nyt, hvis det viser tegn påslitage. Hvis bitset
skal skiftes ud pågrund af slitage eller af andre
årsager, skal dette ske i henhold til instruktionerne
i afsnittet “Montering og afmontering af bits”på
side 10.
7. Inspektion af stikkontakt
Når netledningen sættes i en stikkontakt og den
sidder løst eller eller falder ud, betyder det, at
kontakten skal repareres. Ret henvendelse til en
elektriker. Hvis denne skrueautomat anvendes med
stikket i denne tilstand, er der risiko for
overophedning og elektrisk gennemslag.
JUSTERING AF SKRUELÆNGDE OG SKRUEDYBDE
Denne skrueautomats stramningsdybde kan justeres
ved at knappen drejes.
Stramningsdybden justeres ved drejning af knappen og
indstilling af stopperen påtalskalaen påskydedelen.
Vælgentopregulator,derpassertildenskruelængde,der
skal anvendes, og monter den påoverkanten. (Se Fig. 1,
2og 3).
(1) Anvend ikke topregulatoren, hvis der anvendes en
skrue med en længde påmindre end 25 mm.
Fig. 1
Skydedel
Stopper Knap Løft
Stopper
Sænk Afpas stopperen
til skruelængden
(20-25)
7

Dansk
(2) Anvend topregulator Nr. 1 (lille), hvis der anvendes
en skrue med en længde på28-32 mm (L).
Afpas stopperen
til skruelængden
(28-32)
Fig. 2
(2) Anvend topregulator Nr. 2 (stor), hvis der anvendes
en skrue med en længde på35-42 mm (L).
Topregulator Nr. 1 (lille)
Afpas stopperen
til skruelængden
(35-41)
Topregulator Nr. 2 (stor)
Fig. 3
BEMÆRK:
Der er retningsangivelse for montering af
topregulatoren.
Påmonter topregulatoren, såsiden med rillen vender
nedad.
[Finjustering af stramningsdybden]
De ovenfor nævnte stramningsdybder (1) til (3) er
kun foreløbige.
Foretag finjustering efter prøvekørsel.
Drej knappen i
retning, hvis skruehovedet er for
højt.
Drej knappen i retning, hvis skruehovedet er for
lavt.
(Se Fig. 1 og 4)
Knappen bevæger sig ca. 0,1 mm for hvert klik, der
høres.
Fig. 4
MONTERING AG AFMONTERING AF
SKRUEBÆLTE
1. Montering
(1) Sæt spidsen af skruebæltet ind i bæltestyrets rille
(A sektion).
(2) Sæt derefter bæltespidsen ind i skyderillen (B
sektion) og fremfør den ved at trykke i ➞retning.
(Fig. 5, Fig. 6 og Fig. 8).
(3) Anbring bæltet således, at den første skrue er på
linie med skyder-skruemærket. (Fig. 7 og Fig. 8).
B sektion
A sektion
Bæltestyr
Skruebælte
Fig. 5 Fig. 6
Skyder
Fig. 7
Skyder
Iskruningsposition
Før en skrue frem.
(Set forfra)
Skruemærke
30°
1 skrue frem
Fig. 8
BEMÆRK:
Hvis bæltet ikke anbringes som vist påillustrationen,
kan bitset forvolde skade påpladeoverfladen
(utilstrækkelig fremføring), og skruerne kan gåtil
spilde (for stor fremføring).
2. Afmontering

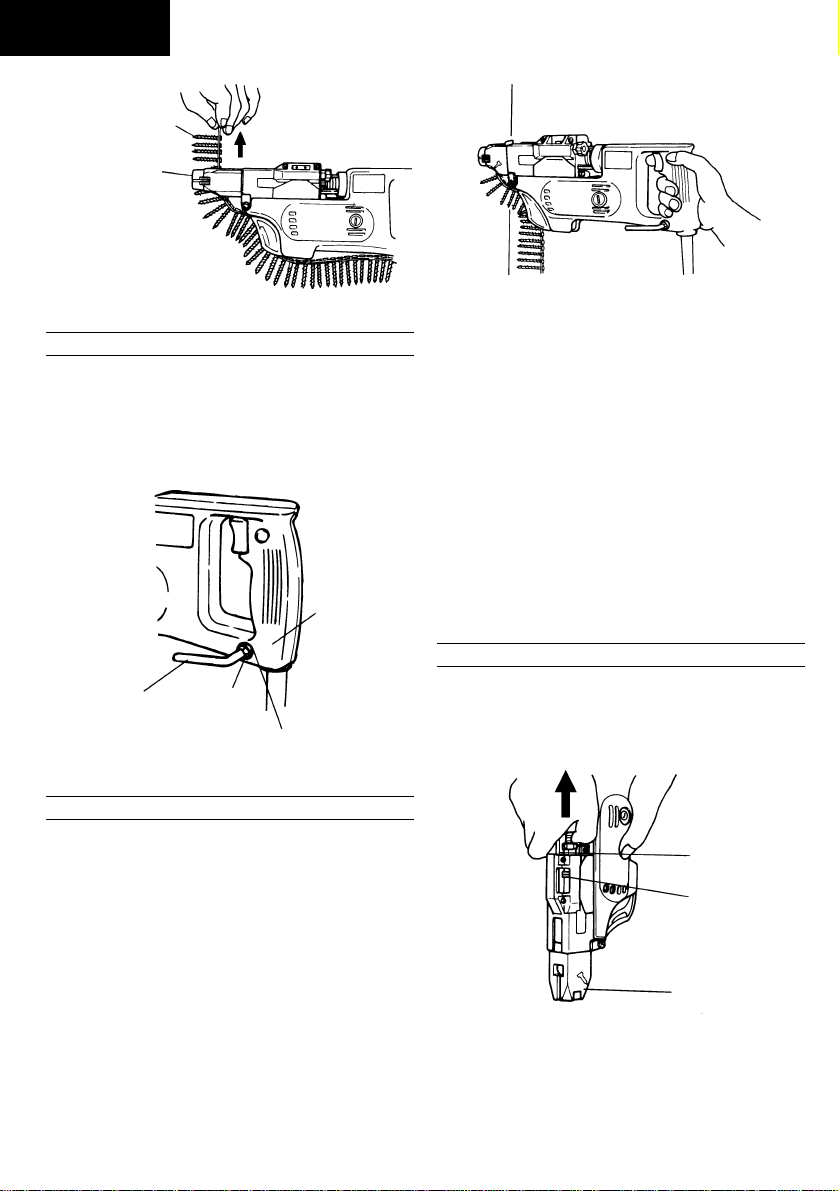

Træk bæltet ud i ➞retningen som vist i Fig. 9, hvis
der ikke er flere skruer tilbage i bæltet eller hvis
et delvist opbrugt bælte skal afmonteres.
8
Korrekt For højt For lavt

Dansk
Skruebëlte
Topregulator
Fig. 9
MONTERING AF KROG
(1) Sæt krogen ind i sektion A påskrueautomaten og
drej i urets retning. Når møtrikken når husets leje,
strammes godt til med en nøgle (Fig. 10).
(2) Krogen kan sættes i livremmen eller påen stang
med en diameter påop til 36 mm.
Sektion A
Fig. 10
HVORDAN SKRUEAUTOMATEN ANVENDES
1. Afbryderbetjening
Tryk afbryderstopperen ind, når De trækker
afbrydertrykkeren tilbage. Dette får afbryderen til at
holde stillingen, uanset om De slipper den. Dette
er praktisk, når man arbejder længe. For at udløse
afbryderen skal De trække afbrydertrykkeren tilbage
igen og derefter slippe den, såafbryderstopperen
udløses.
2. Betjening
Når De trækker afbryderen tilbage og presser
skrueautomaten mod arbejdsstykket ved uafbrudt
drift, fremføres skruen og skrues automatisk i. (Fig.
11).
Fig. 12
Bitholder
Stopper
Skyder
Fig. 11
BEMÆRK:
䢇Iskruning af skruer: Hold skrueautomaten vinkelret
mod arbejdsstykket. Hvis skrueautomaten holdes
skævt i forhold til skruen, kan skruehovedet lide
skade og bitset nedslides. Ydermere vil det
foreskrevne drejningsmoment ikke blive overført til
skruen, hvilket resulterer i, at skruen kommer til at
stikke ud.
䢇Ved iskruning udøves et fast tryk med
skrueautomaten, indtil skruen er skruet helt i. Hvis
trykket påskrueautomaten lettes under iskruningen,
kan resultatet blive, at skruen kommer til at stikke
ud.
䢇Skru ikke en skrue i ovenpåen anden skrue.
Dette vil medføre, at skruen går skævt i og at den
næste skrue ikke kan fremføres.
䢇Forsigtighedsregler i tilfælde at tomme slag: Når De
skruer skruebælte-skruer i, kan det ske, at De
fortsætter med at bruge skrueautomaten uden at
bemærke, at der ikke er flere skruer tilbage. Hvis
De forsøger at skrue skruer i, når De er løbet tør
for skruer, kan bitset beskadige gipspladen. Hold
derfor øje med, hvor mange skruer der er tilbage,
mens De arbejder.
MONTERING OG AFMONTERING AF BITS
FORSIGTIG:
For at forebygge ulykkker skal skrueautomaten altid
afbrydes og netledningen skal tages ud af stikkontakten,
før montering og afmontering af bits.
1. Afmontering
9
Møtrik
Krog
Hus

Dansk
(1) Drej stopperen og flyt den til skyder-siden.
(2) BItset kommer ud, når spidsen af skrueautomaten
vendes nedad som vist i Fig. 12 og bitholderen
trækkes i ➞retning med to fingre.
FORSIGTIG:
Eftersom bitset falder ud, hvis der arbejdes i højden,
skal De støtte spidsen af skyderen med hånden og
tage den af med stor forsigtighed.
(3) Hvis bitset ikke kommer ud, når De trykker på
bitholderen: Tag fat i bitset med en tang eller
lignende og træk det ud.
2. Montering
(1) Tryk skyderen nedad som vist i Fig. 13 og sæt bitset
ind i borepatronen. Dette udføres lettere, hvis bitset
drejes en smule.
(2) Når skrueautomaten vendes opad som i Fig. 14 og
De trækker bitholderen i ➞retningen med to fingre,
vil bitset gåind i borepatronen.
Kontroller, at bitset ikke kommer ud, når De trækker
i det.
Bit
Skyder
Borepatron
Bitholder
Fig. 13
Fig. 14
HANDTERING AF SKRUER
BEMÆRK:
Behandl både pakken med skruer og skruebæltet med
forsigtighed. Hvis de tabes, kan skruerne falde ud af
skruebæltet og medføre fejlagtig skruefremføring.
Udsæt ikke skruerne for direkte sol i længere tid eller
udeluft. Det kan frembringe rust og problemer med
bæltet, såhvis skruerne ikke skal anvendes i længere tid,
skal de anbringes i skruekassen eller lignende.
VEDLIGEHOLDELSE OG EFTERSYN
1. Inspektion af bitset
Eftersom uafbrudt anvendelse af bitset vil beskadige
skruehovederne, skal bitset skiftes ud med et nyt,
såsnart nedslidning opdages.
2. Eftersyn af monteringsskruerne
Efterse regelmæssigt alle monteringsskruer og sørg
for, at de er forsvarligt strammet. Er nogen af
skruerne løse, bør de strammes øjeblikkeligt.
Forsømmelse i såhenseende kan medføre alvorlig
risiko.
3. Vedligeholdelse af motoren
Motordelen er værktøjets hjerte. Sørg for, at denne
ikke beskadiges og holdes fri for fugt og olie.
FORSIGTIG:
Snavs og støv i motoren kan medføre maskinstop.
Kør motoren uden belastning efter ca. 50 timers
brug og blæs komprimeret, tør luft ind gennem
ventilationsåbningen i siden, hvor afbryderen sidder,
for at fjerne snavs og støv fra motoren.
4. Eftorsyn af kulbørsterne (Fig. 15)
I motoren er anvendt kulbørster, som er sliddele.
Da et nedslidt kul kan resultere i maskinskade må
det skfites ud med et nyt med samme kul nr. som
vist påillustrationen, når det er ved at være slidt
ned til slidgrænsen. Hold endvidere altid kulbørsterne
rene ogsørg for, at de glider let i kulholderne.
10
Slidgrænse
Kul nr.
12 mm
5 mm
21
Fig. 15
5. Udskiftning af kul
Tag kuldækslet af ved hjælp af en minus
skruetrækker. Kullet kan derpålet tages ud.
BEMÆRK:
Grundet HITACHI’s løbende forskning og udvikling, kan
bemeldte specifikationer ændres uden forudgående
varsel.
Information om luftbåren støj og vibration.
De målte værdier er fastsat i overensstemmelse med
EN50144.
Det typiske A-vægtede lydtryksniveau: 80 dB (A)
Brug høreværn.
Det typiske, vægtede kvadratrods effektive
accelerationsværdi overstiger ikke 2,5 m/s2.

Norsk
GENERELLE SIKKERHETSREGLER FOR BRUK
1. Hold arbeidsområdet rent. Et rotete område og benk
gjør at ulykker skjer lettere.
2. Ta hensyn til arbeidsområdets miljø.
Unngåfarlige omgivelser.
La ikke elektrisk verktøy bli vått i regnvær.
Bruk aldri elektrisk verktøy i våtrom.
Hold arbeidsområdet godt opplyst.
Bruk ikke verktøyet i nærheten av brennbare væsker
eller gass.
Gnister oppstår ved bruk av elektrisk verktøy.
Gnister oppstår ogsåved bruk av På/AV (ON/
OFF) bryteren. Bruk aldri elektrisk verktøy på
farlige steder som for eks. i nærheten av lakk,
maling, rensebensin, tynnere, bensin, gass, lim
eller andre brennbare eller eksplosive stoffer.
3. Forsikre deg mot elektrisk sjokk. Ikke la kroppen
komme i kontakt med jordete overflater. For
eksempel: rør, radiatorer, komfyrer, kjøleskap.
4. Hold barn unna. La ikke uvedkommende røre verktøy
eller ledninger.
5. Lagring av maskinen. Når verktøyet ikke er i bruk,
bør det lagres pået tørt sted som er høyt oppe
eller som kan låses—ute av barns rekkevidde.
6. Overbelast ikke maskinen. Den gjør jobben bedre
og sikrere i den hastigheten den er laget for.
7. Bruk passende maskin. Press ikke en liten maskin
eller smått utstyr til ågjøre jobben til en kraftig
maskin. Bruk ikke verktøy for noe det ikke er laget
til—for eksempel—Bruk ikke sirkelsag til skjæring av
greiner ellr tømmerstokker.
8. Bruk korrekte klær, Bær ikke løse klær eller smykker
som kan sette seg fast i bevegelige deler.
Gummihansker og fottøy som ikke glir anbefales for
utendørs arbeide.
9. Langt hår mådekkes godt. Bruk vernebriller for de
fleste maskiner. Dessuten ansikts-eller støvmaske
hvis kuttearbeidet er støvende.
10. Mishandle ikke ledningen. Bær aldri maskinen etter
ledningen og rykk aldri ledningen for åfåden ut
av stikkontakten. Hold ledningen vekk fra varme,
olje og skarpe kanter.
11. Fest arbeidsstykket med klemmer eller skrustikke.
Dette er sikrere enn åbruke hendene, og det gir
deg begge hender fri til åbetjene maskinen.
12.Strekk deg aldri for langt ut. Hold alltid riktig
fotstilling og balanse.
13. Hold maskinen nøye vedlike. Hold alltid verktøyene
skarpe og rengjor dem for åfåden beste og sikreste
utførelsen. Følg instruksjonen for smøring og skift
av tilbehør. Inspiser verktøyets ledninger med visse
mellomrom og hvis de er skadet, måde repareres
av autoriserte service-folk. Inspiser også
skjøteledninger med visse mellomrom og skift de
ut dersom de er skadet. Hold håndtakene tørre, rene
og fri for olje og fett.
14. Fjern alle verktøyene, når maskinen ikke er i bruk,
før service, når du skifter utstyr som blader, bor,
sagblader etc.
15.Fjern justeringsnøklene. Gjør det til en vane å
kontrollere at nøklene er fjernet fra maskinen før
du starter den.
16. Unngåtilfeldig starting. Bær aldri maskinen med
fingrene påbryteren. Pass påat bryteren er slått
av når stikkontakten settes i.
17. Ved utendørs bruk med skjøteledning. Når maskinen
brukes utendørs, måskjøteledning, merket for
utendørs bruk, benyttes.
18. Vær oppmerksom. Se hva du gjør. Bruk folkevett.
Bruk aldri verktøyet når du er trett.
19. Sjekk ødelagte deler. Før videre bruk måbeskyttere
eller andre ødelagte deler undersøkes nøye for å
se om de fungerer normalt og utfører de funksjoner
de er laget for. Sjekk justeringen påbevegende
deler, binding av bevegende deler, brudd pådeler,
montering og eventuelle andre ting som kan ha
effekt påverktøyets operasjon. Beskyttere eller andre
ødelagte deler mårepareres forsvarlig eller skiftes
ut ved et autorisert service center dersom ikke annet
er indikert i denne bruksanvisningen. La et autorisert
service center skifte ut defekte brytere. Bruk ikke
verktøyet dersom bryteren ikke kan slåstrømmen
påog av.
20. Benytt ikke elektrisk verktøy til annet enn hva som
er spesifisert i bruksanvisningen.
21. For åsikre maskinen den kapasitet den er laget for,
måikke deksel og monterte skruer fjernes.
22. Berør ikke bevegelige deler eller tilbehør uten at
stikkontakten er tatt ut.
23. Bruk verktøyet med en lavere inngang enn hva som
er angitt pådataskiltet. Ellers kan pusseresultatet
bli dårling og arbeidseffektiviteten reduseres på
grunn av overbelastning påmotoren.
24. Vask ikke plastdelene med oppløsningsmiddel.
Oppløsningsmidler slik som bensin, synar, kulltetra
klorid, sprit, ammoniakk og olje som inneholder
klormiddel kan skade og sprekke plastdelene. Vask
ikke med slike oppløsningsmidler. Vask plastdelene
med en bløt klut godt oppvridd i såpevann.
25. Henvend deg til et autorisert serviceverksted i tilfelle
feil påmaskinin.
26. Bruk kun originale HITACHI reservedeler.
27. Denne maskinen skal kun demonteres ved skifte av
kullbørster.
FORHOLDSREGLER VED BRUK AV
SKRUTREKKERAUTOMAT
1. Det måbare brukes originale bits som er spesielt
beregnet til skrutrekkerautomaten.
Det måikke brukes andre bits enn de som er
spesielt beregnet til denne skruetrekkerautomaten.
Bruk av andre bits kan resultere i at skruene stikker
ut og at skruematingen svikter.
2. Skruene drives i ved åholde maskinen vinkelrett.
Hvis skrutrekkerautomaten står skrått påskruen,
kan skruehodet ødelegges og bitset slites ned.
Dessuten vil ikke vridningsmomentet bli riktig med
det resultat at skruen kommer til åstikke ut. Plasser
skrutrekkeren vinkelrett påskruen og driv den i.
3. Bruk de foreskrevne skruene.
Det måikke benyttes andre skruer. De kan forårsake
dårlig resultat (skjev idriving, eller at de stikker ut)
og fåmaskinen til åsvikte (skruen setter seg fast
og bitset slites ned).
11

Norsk
STANDARD TILBEHØR
(1) Nr.2 Plussbits (montert i selve maskinen) ..........1
(2) Krok .............................................................................1
(3) Kronejusterer (nr.1)...................................................1
(4) Kronejusterer (nr.2)...................................................1
(5) Plastetui ......................................................................1
Standard tilbehør kan endres uten ytterlige varsel.
BRUK
䡬Idriving av skruer i innendørs gipsplater
SJEKK FØR BRUK
1. Strømkilde
Pass påat strømkilden som skal benyttes stemmer
overens med det som er angitt pådataskilet.
2. Strømbryter
Pass påat bryteren er slått av (OFF) ved tilkopling
til stikkontakt. Begynner maskinen åarbeide med
en gang kan det føre til alvorlige ulykker.
3. Skjøteledning
Bruk en skjøteledning med en tilstrekkelig tykkelse
og merkekapasitet, når arbeidsområdet er fjernt fra
strømkilden. Skjøteledningen måvære såkort som
mulig.
4. Forbered og kontroller arbeidsområdet.
Kontroller at arbeidsområdet er slik som beskrevet
i forholdsreglene.
5. Forbered skruene.
Velg skruer som passer til jobben som skal gjøres.
6. Kontroll og utskifting av bits
Et nr.2 bits er installert påmaskinen som
standardutstyr. Sjekk alltid bitset for åvære sikker
pået det er intakt. Bruk av utslitte bits kan hindre
skikkellig idriving av skruen. Sjekk bitset før bruk
og skift det ut med et nytt når det begynner åslites
SPESIFIKASJONER
Spenning (etter områder)* (110V, 230V, 240V)
Inntak 430 W
Tomgangshasstighet 4000/min
Kapasitet Skruestørrelse 4 mm
Skruelengde 20 –41 mm
Bortange 6,35 mm sekskantet
Vekt (uten ledning) 1,8 kg
* Se etter påproduktets dataskilt etter som det kan variere etter hvilket strøk en er i.
4. Bruk vernebriller.
Bruk alltid vernebriller under arbeidet. Borearbeidet
kan medføre sprut av gips og kalkstøv, og dette
kan være farlig hvis det trenger inn i øynene.
5. Skrutrekkerautomaten måikke smøres.
Selve skrutrekkeren måaldri smøres, det kan
ødelegge den eller fåden til åsvikte.
6. Vær oppmerksom påledninger og rør som kan
finnes i vegger i tak.
Når det arbeides pågolv, vegger eller tak, mådet
først kontrolleres om det finnes ledninger eller rør
der det skal bores. Utfør arbeidet slik at støt og
eksplosjoner unngås.
ned. Når boret måskiftes ut pågrunn av slitasje
eller andre årsaker, mådet gjøres i samsvar med
beskrivelsen under “Montering og demontering av
bits”påside 15.
7. Kontroll av stikkontakt
Når maskinens støpsel settes i stikkontakten og du
merker at det er en viss klaring, eller at det sitter
for løst i, mådet repareres. Overlat dette arbeidet
til en elektriker. Hvis skrutrekkeren brukes i en slik
tilstand, kan den overopphetes og ødelegges.
JUSTERING AV SKRUELENGDE OG
IDRIVINGSDYBDE
Tiltrekningsdybden justeres ved årotere knappen og
sette dybdestopperen inn påmarkeringene (skruelengde)
som er indikert påskyvehuset. Velg en kronejusterer
som passer til skruelengden som skal brukes og monter
den påmaskinen. (Se Fig, 1, 2 og 3)
(1) Når du bruker en skrue som er kortere enn 25mm,
skal kronejusteren ikke brukes.
Fig. 1
(2) Når du bruker en skrue som er påmellom 28-32
mm (L), brukes kronejusterer nr. 1 (liten).
Still dybdestopperen
inn etter
skruelengden (20-25).
Knapp
Glidehus
Dybdestopper Dybdestopper
Hev
Senk
12

Norsk
Fig. 2
(3) Når du bruker en skrue som er påmellom 35-41
mm (L), brukes kronejusterer nr. 2 (stor)
Fig. 3
MERKNAD:
Kronejusteren måmonteres i riktig retning. Monter
slik at siden med sporet kommer pånedsiden.
[Finjustering av tiltrekningsdybden]
Justering av tiltrekningsdybden i trinn (1) til (3)
nevnt over, er kun midlertidig. Finjusteringen gjøres
etter en prøveidriving.
Roter knappen i -retning når skruehodet er for
høyt.
Roter knappen i -retning når skruehodet er for
lavt. (Se Fig. 1 og 4). Knappen flytter seg ca. 0,1mm
for hvert klikk som høres.
Fig. 4
MONTERING OG DEMONTERING AV
SAMMENHENGENDE SKRUEREMSER
1. Montering
(1) Sett tape-enden påskrueremsen inn i remførerens
spor (A-seksjon).
(2) Sett deretter tape-enden inn i skyvesporet (B-seksjon)
og mat det inn ved åskyve det i ➞-retning. (Fig.
5, 6 og 8)
(3) Sett det sammenhengende tapet slik at den første
skruen er pålinje med skyvemekanismens
skruemerke. (Fig. 7 og 8).
Fig. 5 Fig. 6
Fig. 7
Fig. 8
MERKNAD:
Hvis tapet ikke settes i som vist i illustrasjonen, kan
bitset ødelegge platen (utilstrekkelig idriving) og
skruen gåtil spille (for kraftig idriving).
2. Demontering
Når tapet går tomt for skruer, eller når du skal fjerne
en halvbrukt skrueremse, dras tapet ut i pilens
retning, vist i Fig. 9.
Kronejusterer nr. 1 (liten)
Still
dybdestopperen inn
etter skruelengden
(28-32)
Skyver
B-seksjon
A-seksjon
Remfører
Sammenhengende skrueremse
(Sett forfra)
Skyvemekanisme
Skrue i posisjon
Sett en skrue frem
Skruemerke
30°
1 skrue frem
Kronejusterer nr. 2 (stor)
Still
dybdestopperen inn
etter skruelengden
(35-41).
Korrekt For høyt For lavt
13

Norsk
Sammenhengende
skrueremse
Kronejusterer
Fig. 9
MONTERING AV KROK
(1) Sett kroken inn i A-seksjonen påmaskinkroppen og
drei den medurs. Når mutteren kommer i kontakt
med selve maskinen, trekkes den forsvarlig til med
en skrunøkkel. (Fig. 10)
(2) Kroken kan henges påbeltet ditt eller pået rør med
diameter påopptil 36mm.
Fig. 10
BRUK AV SKRUTREKKERAUTOMATEN.
1. Bryter
Når startbryteren trykkes inn og du trykker på
brytersperren, vil maskinen forbli påslått selv om
du slipper startbryteren. Dette er praktisk når
kontinuerlig drift er ønskelig. For åstanse maskinen,
trykkes startbryteren inn igjen og slippes så
brytersperrens frigjøres.
2. Bruk
Når du trykker påstartbryteren og presser maskinen
mot arbeidsemnet i kontinuerlig driftsmodus,
kommer skruen frem og drives i automatisk. (Fig.
11)
Fig. 11
MERKNAD:
䢇Skruene drives i ved åholde skrutrekkeren vinkelrett
påmaterialet. Hvis skrutrekkeren står skrått på
skruen, kan skruehodet ødelegges og bitset slites
ned. Dessuten vil ikke det riktige
tiltrekningsmomentet overføres påskruen, og
resultatet blir en skrue som stikker ut.
䢇Ved idrivingen, øves det et skikkelig trykk på
maskinen helt til skruen er drevet i. Hvis trykket på
maskinen er ustabilt under iskruingen, kan skruen
komme til åstikke ut.
䢇Driv ikke i en skrue oppåen annen. Hvis dette
gjøres, kan det fåskruen til åtippe over slik at neste
skrue ikke mates frem.
䢇Hvis du skulle gåtom for skruer: Når du driver i
skruer fra en skrueremse, kan det skje at du ikke
legger merke til at remsen er gått tom for skruer.
Hvis du prøver ådrive i skruer selv om det ikke
er flere igjen påremsen, kan bitset komme til å
ødelegge gipsplaten. Hold alltid øye med hvor mange
skruer som er igjen.
MONTERING OG DEMONTERING AV BITS
NB!
For åhindre ulykker, måmaskinen slås av og støpslet
trekkes ut av stikkontakten før montering og
demontering av bits.
1. Demontering
Fig. 12
(1) Drei stopperen og flytt den til skyvemekanismens
side.
Bitsholder
Stopper
Skyvemekanisme
A-seksjon
Mutter
Krok
Maskinkropp
14

Norsk
(2) Når du vender maskinkroppen nedad som vist i Fig.
12, og trekker bitsholderen i ➞-retningen med to
fingre, vil bitset løsne.
NB!
Siden bitset vil falle ut, måspissen på
skyvemekanismen støttes med hånden og bitset
fjernes varsomt når det arbeides påstillas.
(3) Hvis bitset ikke kommer ut når du trykker på
bitsholderen, tar du tak i bitset med en tang eller
lignende, og trekker det ut.
2. Montering
(1) Press skyvermekanismen ned som vist i Fig. 13, og
og sett biset inn i muffehullet. Hvis bitset vris litt
samtidig, går det lettere inn.
(2) Når du vender maskinkroppen oppad som vist i Fig.
14, og trekker bitsholderen i ➞-retning med to fingre,
vil bitset gåinn i muffen. Sjekk at bitset sitter
forsvarlig fast ved åprøve åtrekke det ut.
Fig. 13
Fig. 14
BEHANDLING AV SKRUER
MERKNAD:
Både selve skruepakken og den sammenhengende
skrueremsen måbehandles med varsomhet. Hvis de
faller i golvet, kan skruene løsne fra remsen og gjøre
fremmating av skruene vanskelig eller umulig. Skruene
måikke utsettes for lange perioder med direkte sollys
eller utendørs luft. De kan ruste og gjøre fremmating
av skruene problematisk. Når skruene ikke skal brukes
påen stund, måde oppbevares i skrueboksen eller
lignende.
VEDLIKEHOLD OG KONTROLL
1. Inspeksjon av bitset.
Ettersom kontinuerlig bruk av et slitt bits vil ødelegge
skruehodet, mådet skiftes ut såsnart slitasje
oppdages.
2. Inspeksjon av monteringsskruene:
Inspiser alle monteringsskruene med jevne
mellomrom og se etter at de er ordentlig skrudd
til. Hvis noen av skruene er løse, skru dem fast
øyeblikkelig. Dersom en ikke giør dette, kan det jå
alvorlige følger.
3. Vedlikehold av motoren
De viklede motordelene er selve “hjertet”i et
elektrisk verktøy.
Hold nøye kontroll med at viklinger ikke er skadet
og/eller våte av olje eller vann.
NB!
Skitt eller støv inni motoren kan forårsake
driftsproplemer. Etter ca. 50 driftstimer måderfor
motoren fågåpåtomgang og komprimert tørr luft
blåses inn via ventilasjonshullet fra brytersiden på
maskinen, slik at skitt og støv blåses ut av motoren.
4. Inspeksjon av kullbørstene (Fig. 15)
Motoren forbruker kullbørster. Da en utslitt kullbørste
kan resultere i motorproblemer, måen kullbørste
skiftes ut med en som har samme kullbørste nr.
som vist påtegningen før den blir helt nedslitt eller
begynner ånærme seg slitasjegrensen. Kullbørstene
mådessuten alltid holdes rene og det måpasses
påat de beveger seg fritt i børsteholderen.
Fig. 15
5. Utskifting av kullbørste
Demonter børstedekslet med et minusskrujern.
Kullbørsten kan nåmed letthet fjernes.
NB:
Pågrunn av Hitachi’s kontinuerlige forsknings-og
utviklings-programkanoppgittespekfikasjonerforandres
uten ytterligere varsel.
Informasjon angående luftstøy og vibrasjon.
De målte verdier ble fastsatt i samsvar med EN50144.
Typisk A-veiet lydtrykksnivå: 80 dB (A)
Bruk hørselvern.
Typisk veiet rot betyr at kvadratisk akselerasjonsverdi
ikke overstiger 2,5 m/s2.
Slitasjegrense
Kullbørstens nr.
Skyvemekanisme
Bits Bitsholder
Muffe
15
5 mm
12 mm
21

Suomi
SÄHKÖTYÖKALUJEN
TURVALLISUUSSÄÄNNÖT
1. Pidätyöskentelypaikka aina siistinä. Onnettomuuksia
sattuu herkemmin epäsiistissäympäristössä.
2. Valitse työskentelypaikka huolella.
Äläjätäsähkötyökaluja sateeseen.
Äläkäytätyökalua kosteassa tai märässäpaikassa.
Pidätyöskentelypaikka hyvin valaistuna.
Äläkäytätyökalua tulenarkojen nesteiden tai
kaasujen läheisyydessä.
Sähkötyökalujen käytön aikana syntyy kipinöitä,
samoin silloin, kun työkalu käynnistetään tai
sammutetaan (ON/OFF). Äläkoskaan käytä
sähkötyökaluja vaarallisissa olosuhteissa, esim.
silloin kun lähelläon lakkaa, maalia, bensiiniä,
tinneriä, kaasua, liimaa tai muita tulenarkoja tai
räjähtäviäaineita.
3. Vältäsähköiskun vaaraa. Äläkosketa maadoitettuja
pintoja kuten esim. putkia, lämmityslaitteita, helloja
ja jääkaappeja.
4. Äläpäästälapsia koneiden lähettyville. Asiaan-
kuulumattomien henkilöiden ei tule koskea
työkaluihin tai jatkojohtoon. Kaikkien
asiaankuulumattomien henkilöiden on syytäpysytellä
turvallisen matkan päässätyöpisteestä.
5. Varastoi työkalut kuivassa, lukittavassa paikassa
poissa lasten ultottuvita.
6. Äläylikourmita konetta. Sen suorituskyky on paras
ja turvallisin sillänopeudella, mikäsille on
suunniteltu.
7. Käytäoikeata työkalua. Äläkäytäpientäkonetta tai
lisälaitetta tekemään suuritehoista työkalua vaativaa
työtä. Äläkäytätyökalua muuhun tarkoitukseen kuin
siihen, mihin se on suunniteltu—esim. äläkäytä
sirkkelisahaa puun oksien ja runkojen sahaamiseen.
8. Käytäsopivia vaatteita. Irtonaiset vaatekappaleet ja
korut voivat tarttua laitteen liikkuviin osiin. Ulkona
työskennellessäsuositellaan kumikäsineitäja -
jalkineita. Suojaa pitkät hiukset verkolla tai muulla
suojapäähineellä.
9. Käytäsuojalaseja useimpien työkalujen kanssa.
Lisäksi on syytäkäyttää kasvo-tai pölysuojusta, mikäli
työssäsyntyy pölyä.
10. Äläväärinkäytäjohtoa. Äläkoskaan kanna työkalua
johdosta tai nykäise sitäirti pistorasiasta johdosta
pidellen. Äläpidäjohtoa kuumassa, pidäse puhtaana
öljystäja poissa terävistäkulmista.
11. Kiinnitätyökapale. Käytäpihtejätai ruuvipenkkiä
pitämään työkappale paikoillaan. Se on
turvallisempaa kuin pidelläsitäkäsin paikoillaan.
Näin molemmat kädet vapautuvat työkalun
käyttämiseen.
12. Äläkurkottele. Seiso vakaasti tasapainossa koko
työskentelyn ajan.
13. Pidätyökalut hyvässäkunnossa. Pidäne koko ajan
terävinäje puhtaina turvallisimman työtuloksen
varmistamiseksi. Noudata kaikkia tarvikkeiden
voitelusta ja vaihdosta annettuja ohjeita. Tarkista
sähköjohdot ajoittain ja jos niissäilmenee vikoja,
anna valtuutetun huoltohenkilön korjata ne. Pidä
kädensijat puhtaina ja kuivina, äläkäpäästäniihin
öljyätai rasvaa.
14. Katkaise virta työkaluista, kun niitäei käytetä, kun
miitähuolletaan, kun vaihdetaan osia kuten teriä,
po ranteriä, leikkureita jne.
15. Poista säätöön tarvitut avaimet koneesta ennen sen
käynnistämistä. Ota tavaksi tarkistaa aina ennen
laitteen käynnistämistä, ettäkaikki avaimet ja muut
säätöön tarvittavat työkalut on poistettu koneesta.
16. Varo käynnistämästäkonetta vahingossa. Äläkanna
pistokkeella kytkettävää konetta pitäen sormea
kytkimellä. Varmista, ettäkytkin on OFF-asennossa,
kun kytket pistokkeen pistorasiaan.
17. Jos konetta käytetään ulkona jatkojohdon kanssa,
tulee jatkojohdon olla suojamaadoitettu ja tarkoitettu
ulkokäyttöön.
18. Käytäsähkötyökaluja aina mitäsuurinta
varovaisuutta noudattaen, äläkäkoskaan käytäniitä
kun olet väsynyt, jolloin huomiokykysi ei ole
parhaimmillaan.
19. Tarkista vaurioituneet osat. Jos esim. suojalaite tai
jokin muu osa on vaurioitunut, se tulee tarkistaa
huolellisesti ja varmistaa, ettäse toimii ja suoriutuu
sille asetettujen vaatimuksien mukaan ennenkuin
laitetta käytetään uudelleen. Tarkista liikkuvien osien
liikeratojen toiminta ja osien tiukkuus ja asennus;
varmista, etteivät mitkään koneen osat ole
rikkoutuneet sekätarkista kaikki muut mahdolliset
viat, jotka saattavat heikentää koneen toimintaa.
Valtuutetun huoltoliikkeen tulee korjata tai vaihtaa
kaikki vioittuneet osat ennen laitteen käyttöä, ellei
tässäohjekirjasessa muualla toisin mainita. Anna
valtuutetun huoltoliikkeen vaihtaa myös vialliset
kytkimet. Äläkäytätyökalua ellei virta kytkeydy
päälle ja pois päältäkytkintäkäyttämällä.
20. Äläkäytäsähkötyökaluja muihin kuin käyttöohjeissa
mainittuihin tarkoituksiin.
21. Sähkötyökalujen toiminnan varmistamiseksi
suunnitellulla tavalla äläirroita asennettuja suojia
ja ruuveja.
22. Äläkoske liikkuviin osiin tai laitteisiin ellei työkalua
ole kytketty pois virtalähteestä.
23. Käytätyökalua pienemmälläteholla kuin
tyyppikilvessäon ilmoitettu, sillämuuten viimeistely
saattaa epäonnistua ja työteho laskea moottorin
ylikuormituksesta johtuen.
24. Äläkäytänesteitämuoviosien puhdistamiseen.
Nesteet kuten bensiini, tinneri, hiilitetrakloriitti,
alkoholi, ammoniakki ja öljy, joka sisältää kloriittisia
aineita, voivat vahingoittaa muoviosia niin ettäne
halkeilevat. Pyyhi muoviosat ainoastaan
saippuaveteen kostutetulla pehmeällärievulla.
25. Käänny valtuutetun huoltamon puoleen, jos
sähkötyökalussasi ilmennee vikoja.
26. Käytävain alkuperäisiäHITACHI-varaosia.
27. Koneen saisi purkaa vain hiiliharjoja vaihdettaessa.
HUOMAUTUKSIA
RUUVINKIERRINAUTOMAATIN KÄYTÖSTÄ
1. Käytävain ruuvinkierrinautomaatille suunniteltuja
teriä.
Äläkäytämuita kuin ruuvinkierrinautomaatille
suunniteltuja teriä. Muiden terien käyttösaattaa
aiheuttaa ruuvien jäämisen esiin ja vahingoittaa
ruuvinsyöttöä.
2. Ruuvaa ruuvit pitämälläpäälaite kohtisuorassa.
Jos laite on vinossa ruuviin nähden, ruuvin pää
saattaa vahingoittua ja teräkulua. Lisäksi säädetty
vääntömomentti ei välity ruuviin, jolloin ruuvi ei
mene kokonaan paikalleen. Aseta laite suoraan
ruuvia vasten ja ruuvaa ruuvi paikalleen. 16

Suomi
3. Käytäsuositettuja ruuveja.
Äläkäytämuita ruuveja. Ne aiheuttavat huonon
lopputuloksen (putoavat tai jäävät esiin) ja
epäkuntoon joutumisen (ruuvi juuttuu kiinni ja terä
kuluu).
4. Suojaa silmäsi suojalaseilla.
Käytäaina suojalaseja työskennellessäsi.
Poraamisessa syntyy kipsijauhoa ja hienoa pölyä,
jotka ovat vaarallisia joutuessaan silmiin.
5. Älävoitele ruuvinkierrintä.
Äläkoskaan voitele ruuvinkiertimen päälaitetta.
Voitelu saattaa aiheuttaa vikatoimintoja ja laitteen
joutumisen epäkuntoon.
6. Varo seinissäja katossa olevia johtoja ja putkia.
Kun poraat lattiaan, seiniin tai kattoon, varmista
ensin johtojen ja putkien sijainti. Poraa varovasti
sähköiskujen ja räjähdysten välttämiseksi.
TEKNISET TIEDOT
Jännite (eroja maasta riippuen)* (110V, 230V, 240V)
Ottoteho 430 W
Kuormittamaton nopeus 4000/min
Kapasiteetti Ruuvin koko 4 mm
Ruuvin pituus 20 –41 mm
Terän varren koko 6,35 mm Hex.
Paino (ilman johtoa) 1,8 kg
* Muista tarkistaa tuotteen nimikilpi, koska siinäsaattaa olla eroja maasta riippuen.
VAKIOVARUSTEET
(1) Nr. 2 plusterä(asennettuna päärunkoon) ..........1
(2) Koukku ......................................................................1
(3) Yläsäädin (nr. 1) .....................................................1
(4) Yläsäädin (nr. 2) .....................................................1
(5) Muovikotelo .............................................................1
Vakiovarusteet saattavat muuttua ilman eri ilmoitusta.
KÄYTTÖMAHDOLLISUUDET
䡬Ruuvien ruuvaus sisälläolevaan kipsilevyyn.
ENNEN KÄYTTÖÄ OTETTAVA HUOMIOON
1. Virtalähde
Varmista, ettäkäytettävävoimanlähde vastaa
tuotteen tyyppikilvessäilmoitettuja vaatimuksia.
2. Virrankatkaisin
Varmista, ettäkytkin on OFF-asennossa (pois päältä).
Mikäli pistoke kytketään pistorasiaan koneen ollessa
ON-asennossa, työkalu käynnistyy välittömästi ja
aiheuttaa vaaratilanteen.
3. Jatkojohto
Kun työskennellään kaukana voimalähteestä, käytä
riittävän paksua ja tehokasta jatkojohtoa. Jatkojohdon
tulisi olla niin lyhyt kuin vain käytännössäon
mahdollista.
4. Järjestele työympäristökuntoon
Varmista, ettätyöskentely-ympäristöon sopiva
huomautuksissa mainitulla tavalla.
5. Valmistele ruuvit käyttökuntoon
Valitse käyttöön sopivat ruuvit.
6. Tarkista ja vaihda terät
Tässälaitteessa on vakiovarusteena nr. 2 plusterä.
Varmista aina, ettäse ei ole vaurioitunut. Kuluneen
terän käyttösaattaa aiheuttaa ruuvausvirheitä.
Tarkista teräennen työskentelyn aloittamista ja
vaihda se heti, kun se alkaa olla kulunut. Kun terä
joudutaan vaihtamaan vahingoittumisen tai muun
syyn johdosta, vaihda se sivulla 20 olevan luvun
“Terän asennus ja poisotto”ohjeiden mukaisesti.
7. Sähköpistorasian tarkistus
Jos kytkettäessäverkkojohdon pistoke
sähköpistorasiaan pistoke on väljätai se irtoaa
helposti, pistoke on korjattava. Ota yhteys
sähkömieheen. Jos tätälaitetta käytetään pistokkeen
ollessa väljä, laite saattaa kuumentua liikaa ja mennä
epäkuntoon.
RUUVIN PITUUS JA RUUVAUSSYVYYDEN SÄÄTÖ
Tämän laitteen kiristyssyvyys voidaan säätää nuppia
kääntämällä. Kiristyssyvyys säädetään kääntämällä
nuppia ja asettamalla pysäytin liukukoskettimen
kotelossa olevalle numerolle (ruuvin pituus). Valitse
käytettävän ruuvin pituudelle sopiva yläsäädin ja kiinnitä
se yläreunaan. (Katso kuvia 1, 2 ja 3.)
(1) Jos käytät alle 25 mm pituista ruuvia, äläkäytä
yläsäädintä.
Kuva 1
Liukukoskettimen
kotelo
Nuppi
Pysäytin Pysäytin
Laske alas
Säädäpysäytin
ruuvin pituutta
vastaavaksi (20-25).
Nosta ylös
17

Suomi
(2) Jos käytät 28-32 mm pituista ruuvia (L), käytä
yläsäädintänr. 1 (pieni).
Kuva 2
(3) Jos käytät 35-41 mm pituista ruuvia (L), käytä
yläsäädintänr. 2 (suuri)
Kuva 3
HUOM!
Yläsäädin on asetettava paikalleen oikein päin.
Kiinnitäyläsäädin niin, ettäse puoli, jossa on ura,
tulee alapuolelle.
[Kiristyssyvyyden hienosäätö]
Yllämainitut kiristyssyvyyden säädöt (1) - (3) ovat
vain alkusäätöjä.
Suorita hienosäätötestauksen jälkeen.
Käännänuppia suuntaan , jos ruuvin pää on
liian korkealla.
Käännänuppia suuntaan , jos ruuvin pää on
liian matalalla.
(Katso kuvia 1 ja 4)
Nuppi liikuu noin 0,1 mm yhdelläkliksahduksella.
Kuva 4
LOMITETUN RUUVIJONON ASENNUS JA POISTO
1. Asennus
(1) Asenna lomitetun ruuvijonon nauhan pää hihnan
opasuralle (A-osa).
(2) Aseta nauhan pää sitten liuku-uraan (B-osa) ja syötä
➞suuntaan. (Kuva 5, kuva 6 ja kuva 8)
(3) Aseta nauha niin, ettäensimmäinen ruuvi on
liukukappaleen ruuvimerkin kohdalla. (Kuva 7 ja
kuva 8)
Kuva 5 Kuva 6
Kuva 7
Kuva 8
HUOM!
Jos nauhaa ei ole asetettu kuvassa näytetyllätavalla,
teräsaattaa vahingoittaa levyn pintaa (riittämätön
syöttö) ja ruuveja mennähukkaan (liiallinen syöttö).
2. Poisotto
Kun nauhan ruuvit loppuvat tai jos puoliksi käytetty
hihna halutaan poistaa ruuveista, vedänauha pois
➞suuntaan kuvassa 9 näytetyllätavalla.
Yläsäädin nr. 1 (pieni)
Säädäpysäytin
ruuvin pituutta
vastaavaksi (28-32).
Yläsäädin nr. 2 (suuri)
Säädäpysäytin
ruuvin pituutta
vastaavaksi (35-41).
Oikein Liian korkea Liian matala
Liukukappale
B-osa
A-osa
Hihnaopas
Lomitettu ruuvijono
(Katsottuna edestä)
Ruuvausasento
Liukukappale
Aseta yksi ruuvi
eteen.
Ruuvimerkki
30°
1 ruuvi eteen
18

Suomi
Lomitettu ruuvijono
Yläsäädin
Kuva 9
KOUKUN ASENNUS
(1) Asenna koukku päälaitteen A-osaan ja käännä
myötäpäivään. Kun mutteri saavuttaa kotelon
kosketuspinnan, kiristätiukasti ruuviavaimella. (Kuva
10)
(2) Koukku voidaan ripustaa vyöhön tai putkeen, jonka
halkaisija on korkeintaan 36 mm.
Kuva 10
RUUVINKIERRINAUTOMAATIN KÄYTTÖ
1. Kytkimen käyttö
Kun vedät kytkimen laukaisimesta ja painat sitten
kytkimen pysäytintä, kytkin pysyy kytkettynävaikka
otat sormesi pois. Tämäon kätevää jatkuvassa
käytössä. Kytkin katkaistaan pois päältävetämällä
kytkimen laukaisijasta uudelleen ja vapauttamalla
se, jotta kytkimen pysäytin vapautuu.
2. Käyttö
Kun vedät kytkimestäja painat laitetta
työstökappaletta vasten jatkuvalla käyttömuodolla,
ruuvi porautuu paikalleen automaattisesti. (Kuva
11)
Koukku Mutteri
Kotelo
A-osa
Kuva 11
HUOM!
䢇Kun ruuvaat ruuveja, pidälaite suoraan
työstökappaletta vasten. Jos laite on vinossa ruuviin
nähden, ruuvin pää saattaa vahingoittua ja terä
kulua. Lisäksi säädetty vääntömomentti ei välity
ruuviin, joten se ei mene hyvin paikalleen vaan jää
törröttämään.
䢇Kun ruuvaat ruuvia, paina päälaitetta lujasti, kunnes
ruuvi on mennyt kokonaan paikalleen. Jos löysennät
otteesi laitteesta ruuvauksen aikana, ruuvi saattaa
jäädätörröttämään esille.
䢇Äläruuvaa ruuvia toisen ruuvin päällä. Jos näin
tehdään, ruuvi kaatuu eikäalla oleva ruuvi ruuvaudu
paikalleen.
䢇Varo tyhjiäiskuja: Kun ruuvaat lomitettua
ruuvijonoa, saatat jatkaa laitteen käyttöä
huomaamatta, ettäruuvit ovat loppuneet. Jos yrität
ruuvata ilman ruuveja, teräsaattaa vahingoittaa
kipsilevyä, joten pidätyöskennellessäsi silmällä
paljonko ruuveja on jäljellä.
TERÄN ASENNUS JA POISOTTO
HUOMAUTUS:
Onnettomuuksien estämiseksi katkaise kytkin aina pois
päältäja irrota verkkojohto sähköpistorasiasta ennen
terän asennusta ja poisottoa.
1. Poisotto
Kuva 12
(1) Käännäpysäytintäja siirräse liukukappaleen
puolelle.
(2) Kun suuntaat päälaitteen kärjen alas kuvassa 12
näytetyllätavalla ja vedät terän pidintä➞suuntaan
kahdella sormella, teräirtoaa.
Terän pidin
Pysäytin
Liukukappale
19
