Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2006)
1
HOBIE CAT EUROPE - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - France Tel. [phone] -
Fax [phone] E-mail : [email protected] - http://www.hobie-cat.net
16 Illustrated Part Guide -Explosionszeichnung
Eclaté des pièces détachées
HOBIE GETAWAY
2001
2001
MAJ/Last up-date : June 2006

Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2006)
2HOBIE CAT EUROPE - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - France Tel. [phone] -
Fax [phone] E-mail : [email protected] - http://www.hobie-cat.net
HOBIE GETAWAY

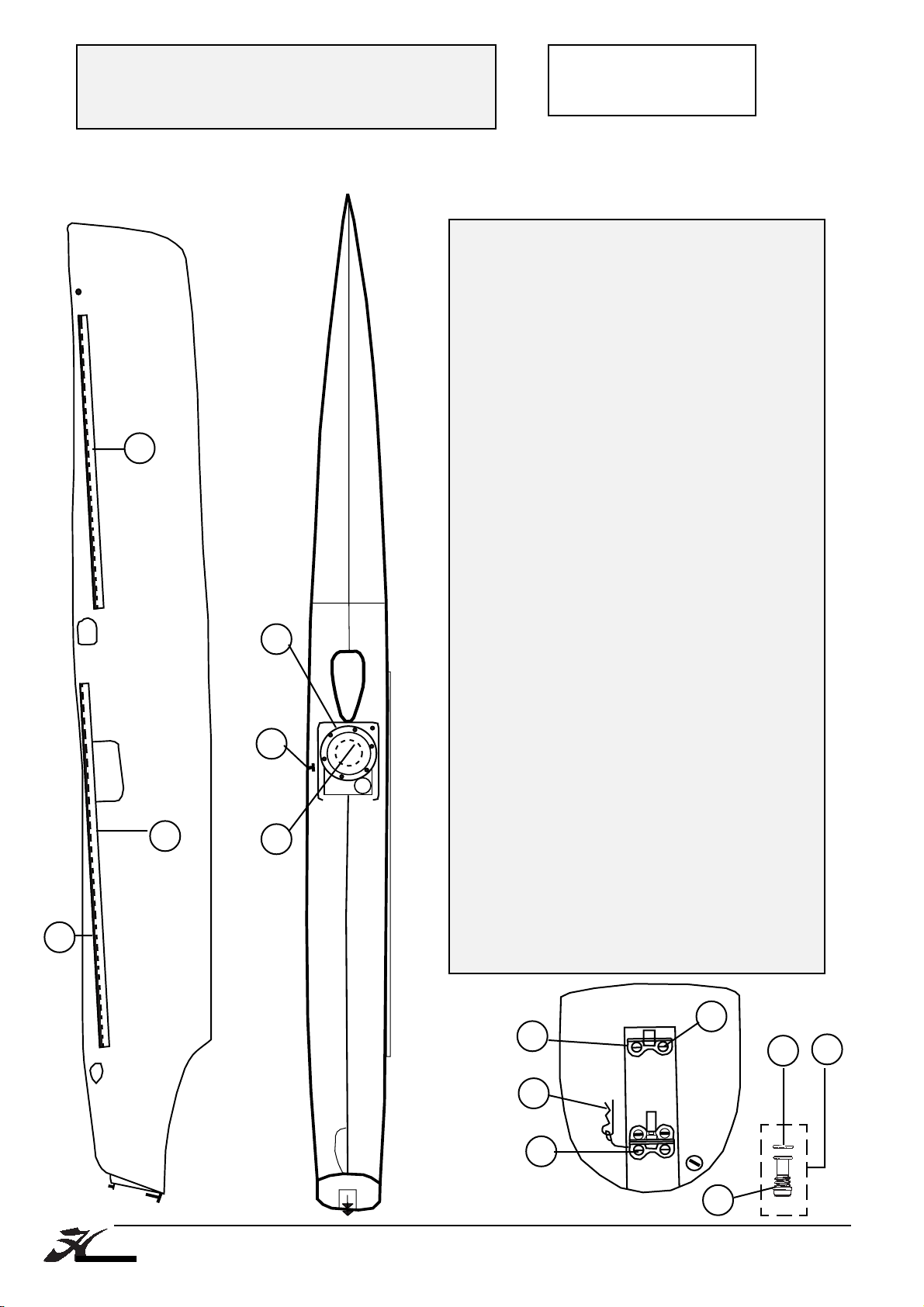

Coque/Hull/Rumpf
1 - 16556100 : Rail de trampolin (avant
Trampoline track (front)
Trampolineschiene (vorne)
2 - 16556105 : Rail de trampolin
Trampoline track
Trampolineschiene
3 - 99220114 : Vis rail de trampolin
Screw trampoline track
Schraube f. Trampolineschiene
4 - 16556200 : Trappe de visite (grande)
Inspection port (large)
Luckendeckel (groß)
5 - 16556205 : Trappe de visite (petite)
Inspection port (small)
Luckendeckel (klein)
6 - 16556250 : Cadène de hauban
Chain plate
Püttingeisen
7 - 99056048 : Fémelot supérieur
Upper pintle
Ruderbeschlag ober
8 - 99056047 : Fémelot inférieur
Lower pintle
Ruderbeschlag unter
9 - 16552190 : Goupille beta
Retaining clip
Sicherungsclip
10- 99220048 : Joint de vidange
(x10) Drain gasket
Dichtung Ablasschraube
11- 99056232 : Bouchon de vidange
(x10) Drain Plug
Ablasschraube
12- 99220043 : Joint + bouchon
(x10) Drain plug + gasket
Ablasschraube + Dichtung
13- 99220126 : Vis fémelot
(x10) Pintle screw
Ruderbeschlagbolzen
4
10 12
11
7
8
9
6
5
3
2
1
Coque complète/Complete Hull/ Rumpf komplett :
16556030 : Gauche/left/links
16556040 : Droite/right/rechts
13
16570300 : Sac accastillage/Rig bag/Takelagesack
16570400 : Jeux de cordages/Rope bag/Linesack
16570500 : Jeux de câbles/Cable set/Käbelsatz

Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2006)
3
HOBIE CAT EUROPE - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - France Tel. [phone] -
Fax [phone] E-mail : [email protected] - http://www.hobie-cat.net
5 - 99062150: Tube de gouvernail nu noir
Tiller tube black
Ruderrohr schwarz roh
6 -99000005 : Embout à rotule
Tiller end cap
Ruderarmendstück
7 - 14061122: Platine dural
Cam stop plate
Platine f. oberes Rudergehäuse
8 - 14061183 : Came safran
(x10) Plastic cam
Rudernock
9 - 16041756 : Goupille élastique
(x10) Maststep pin
Sprengbolzen
HOBIE GETAWAY
Safran/Rudder/Ruderblatt
10 - 99502150 : Lame safran White Knight
Ruder blade WK
Ruderblatt WK
11-99220880 : Vis safran 8x60
(x10) Rudder bolt
Schraube Ruderblatt
12- 99056239: Ecrou indessérable D8
(x10) Nylstop nut
Selbstsichernde Mutter
13- 18000155: Casting inf. gouv
Lower rudder casting
Unteres Rudergehäuse
14- 14061106: Pene safran
(x10) Plunger
Gegenstück Rudernock
15- 99220685: Ressort inox
(x10) Spring
Feder
16- 99220825: Vis safran delrin
(x10) Tension screw
Delrinschraube
17- 99502130: Insert lame de safran
Sheave pin rudder blade
Bolzen Ruderblatt
18- 17062680 : Casting inf. gouv. monté
Lower rudder cast. assembly
Unteres Rudergehäuse montiert
1
25
3
74
17
11
12
10
8
913
6
16
14
18
15
16562100
Gouvernail gauche complet
Rudder assembly left complete
Ruderanlage links komplett
16562105
Gouvernail droit complet
Rudder assembly right complete
Ruderanlage rechts komplett
1 - 99220930 : Vis TH 8x30 casting
(x10) Cast.bolt
Schraube Gußt.
2 - 99220750 : Rondelle plate
(x10) Washer
Unterlegscheibe
3 - 17000010: Casting supérieur gouv.
Upper rudder casting
Oberes Rudergehäuse
4 - 16562155: Bras gouv.droit complet
Tiller arm right complete
Ruderarm rechts komplett
16562150: Bras gouv.gauche complet
Tiller arm left complete
Ruderarm links komplett

Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2006)
4HOBIE CAT EUROPE - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - France Tel. [phone] -
Fax [phone] E-mail : [email protected] - http://www.hobie-cat.net
1- 99000005: Embout à rotule
Tiller end cap
Pinnenendstück
2 - 99220955: Vis violon art. stick
(x10) Violon screw
Bügel Schraube Stick
3 - 99220230: Anneau brisé
(x10) Split ring
Ringsplint
4- 14061241: Axe percé
(x10) Clevis pin
Bolzen
5 - 99220750: Rondelle inox
(x10) Stainless washer
Unterlegscheibe
6 - 99056239: Ecrou indessérable 8 mm
(x10) Nylstop nut 8 mm
Selbstsichernde Mutter
7 - 99500380: Kit d’articulation TCM LE
Tiller connector kit LE
Verbindungsgelenk LE
8 - 99500331: Demi-pallier
Rubberspacer
Distanzhülse
9 - 99220965: Demi-bille nylon
(x10) Half ball nylon
Nylon Kugel halb
10 - 99500336: Ressort TCM
(x10) TCM spring
TCM Feder
11 - 99220875: Vis TH
(x10) TH screw
TH Schraube
12 - 99220745: Rondelle inox
(x10) Stainless washer
Unterlegscheibe
13 - 99056238: Ecrou indessérable 6mm
(x10) Nylstop nut
Selbstsichernde Mutter
14 - 18062305: Stick fibre de verre
Fibreglas tiller extension
Pinnenauslege Fiberglas
1
2
34 1
14
65
11
8
7
10
13
12
9
HOBIE GETAWAY
Barre d’accouplement/Tiller crossbar/Anlenkstange
16562200

Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2006)
5
HOBIE CAT EUROPE - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - France Tel. [phone] -
Fax [phone] E-mail : [email protected] - http://www.hobie-cat.net
HOBIE GETAWAY
Traverse avant/Front Crossbar/ Vorderholm
16562600
1
5
2
3
4
8
9
10
6
11
67
1 - 21062673 : Emplanture de mât
Mast Step ball
Mastfusskugel
2 - 16562690 : Etai de martingale
Mast step post
Unterzug gebohrt
3 - 99220104 : Ecrou HU 16 mm
Nut HU 16 mm
Mutter HU 16 mm
4 - 99220735 : Rondelle 16 mm
(x10) Washer 16 mm
Unterscheibe 16 mm
5 - 99500560 : Taquet enrouleur
Furler cleat
Fockrollerklemme
6 - 99220057 : Pontet 5 mm
Eye strap
Bügel
7 - 99500146 : Tourelle
Swivel camcleat
Drehklemme
8 - 99056530 : Equerre d’arrêt traverse
Crossbar stop plate
Vorderholm-Stopper
9 - 16500010 : Bouchon de traverse avant gauche
Front crossbar end cap left
Vorderholmendstück links
10 - 16500015 : Bouchon de traverse avant droit
Front crossbar end cap right
Vorderholmendstück rechts
11- 99500565 : Anneau
Ring
Ring

Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2006)
6HOBIE CAT EUROPE - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - France Tel. [phone] -
Fax [phone] E-mail : [email protected] - http://www.hobie-cat.net
1 - 99056510 (2003) : Platine tourelle
16656510 (2004) Camcleat mounting plate
Platte für Drehklemme
2 - 18080535 : Tourelle
Swivel camcleat
Drehklemme
3 - 99220057 : Pontet 5 mm
Eye strap
Guseisenbeschlag
4 - 99500700 : Crochet de laçage trampolin (x10)
Trampoline lacing post
Trampolinestange
5 - 16500020 : Bouchon traverse arrière (gauche & droit)
Rear crossbar end cap (left & right)
Achterholmendstück (links & rechts)
6 - 99501524 : Chariot SSI
SSI Traveller
SSI Traveller
7 - 99056530 : Equerre d’arrêt traverse
Crossbar stop plate
Achterholm-Stopper
6
34
1
27
5
57
HOBIE GETAWAY
Traverse arrière/Rear Crossbar/Achterholm
16562500

Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2006)
7
HOBIE CAT EUROPE - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - France Tel. [phone] -
Fax [phone] E-mail : [email protected] - http://www.hobie-cat.net
HOBIE GETAWAY
Barre de maintien parallèle
Parallel bow spreader bar
16562300
3
5
8
9
6
8
8
5
1
2
34
10
1 - 16056022 : Ferrure d’étai
Bow tang
Bugbeschlag
2 - 16560580 : Bride
Bridle
Hahnepot
3 - 99056230 : Axe percé
(x10) Clevis pin
Bolzen für Locheisen
4 - 99220230: Anneau brisé
(x10) Split ring
Ringsplint
5 - 99226220 : Vis ferrure étai
Bow tang bolt
Schraube Bugbeschlag
6 - 99056239 : Ecrou indessérable
(x10) Nylstop nut
Selbstsichernde Mutter
7 - 16562390 : Insert barre
Nylon insert
Verstärkerung
8 - 99220750 : Rondelle Inox 8 mm
(x10) Stainless washer 8 mm
Unterlegscheibe Inox 8 mm
9 - 99220216 : Pontet
(x10) Eye strap
Bügel
10- 99025100 : Coulisseau Trampolin
Trampoline slug
Trampoline-Gleiter

Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2006)
8HOBIE CAT EUROPE - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - France Tel. [phone] -
Fax [phone] E-mail : [email protected] - http://www.hobie-cat.net
HOBIE GETAWAY
Etai & Estrope/Forestay & Pigtail
Vorstag und Pigtail
1
2
3
1 - 16560535 : Estrope + émerillon
Pigtail + swivel
Pigtail mit Wirbel
2 - 18060590 : Emerillon
Swivel
Wirbel
3 - 16560525 ; Etai câble
Forestay wire
Vorstagkabel
4 - 21060150 : Enrouleur
Jib furler
Fockroller
5 - 99220665 : Manille lyre 6 mm
(x10) Shackle 6 mm
Schäkel 6 mm
6 - 99056249 : Manchon D4
(x10) Sleeve
Hülse
7 - 16560580 : Bride
Bridle
Hahnepot
4
5
5
6
7
6
6

Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2006)
9
HOBIE CAT EUROPE - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - France Tel. [phone] -
Fax [phone] E-mail : [email protected] - http://www.hobie-cat.net
HOBIE GETAWAY
Enrouleur/Jib furler/fockroller
21060150
1
6
913
10
11
12
14
15
2
3
16
7
4
5
8
1 - 21060150 : Enrouleur
Jib furling assembly
Fockroller
2 - 99056230 (x10): Axe percé latte ridoir
Clevis pin Bolzen für Locheisen
3 - 99220230 (x10): Anneau brisé
Split ring
Ringsplint
4 - 99220350 : Latte ridoire enrouleur
Furling stay adjuster
Fockroller-Stagspanner
5 - 21060151 : Entretoise nylon supérieure
Upper nylon bushing
Obere Nylon Hülse
6 - 21060152 : Entretoise nylon inférieure
Lower nylon bushing
Untere Nylon Hülse
7 - 21060590 : Coupleur à brides
Yoke
Hahnepotverkappelung
8 - 21060153 : Carter plastic + bobine
Housing + spool
Plastikgehäuse + Trommel
9 - 21060157 : Entretoise métal
Sleeve
Metallhülse
10 - 21060158 : Flasque roulement
Bearing race
Kugellagerseitenwand
11 - 21060154 : Cage de roulement
Bearing cage
Kugellager Gehäuse
12 - 21060156 : Bille de roulement
Bearings
Kugellager
13 - 21060305 : Circlips grand modèle
Darby ring large
Offener Ring groß
14 - 21060306 : Circlips petit modèle
Darby ring small
Offener Ring klein
15 - 21060313 : Axe principal
Tube
Hauptachse
16 - 99220665 : Manille lyre D6
(x10) Shackle D6
Schäkel D6
2
3

Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2006)
10 HOBIE CAT EUROPE - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - France Tel. [phone] -
Fax [phone] E-mail : [email protected] - http://www.hobie-cat.net
HOBIE GETAWAY

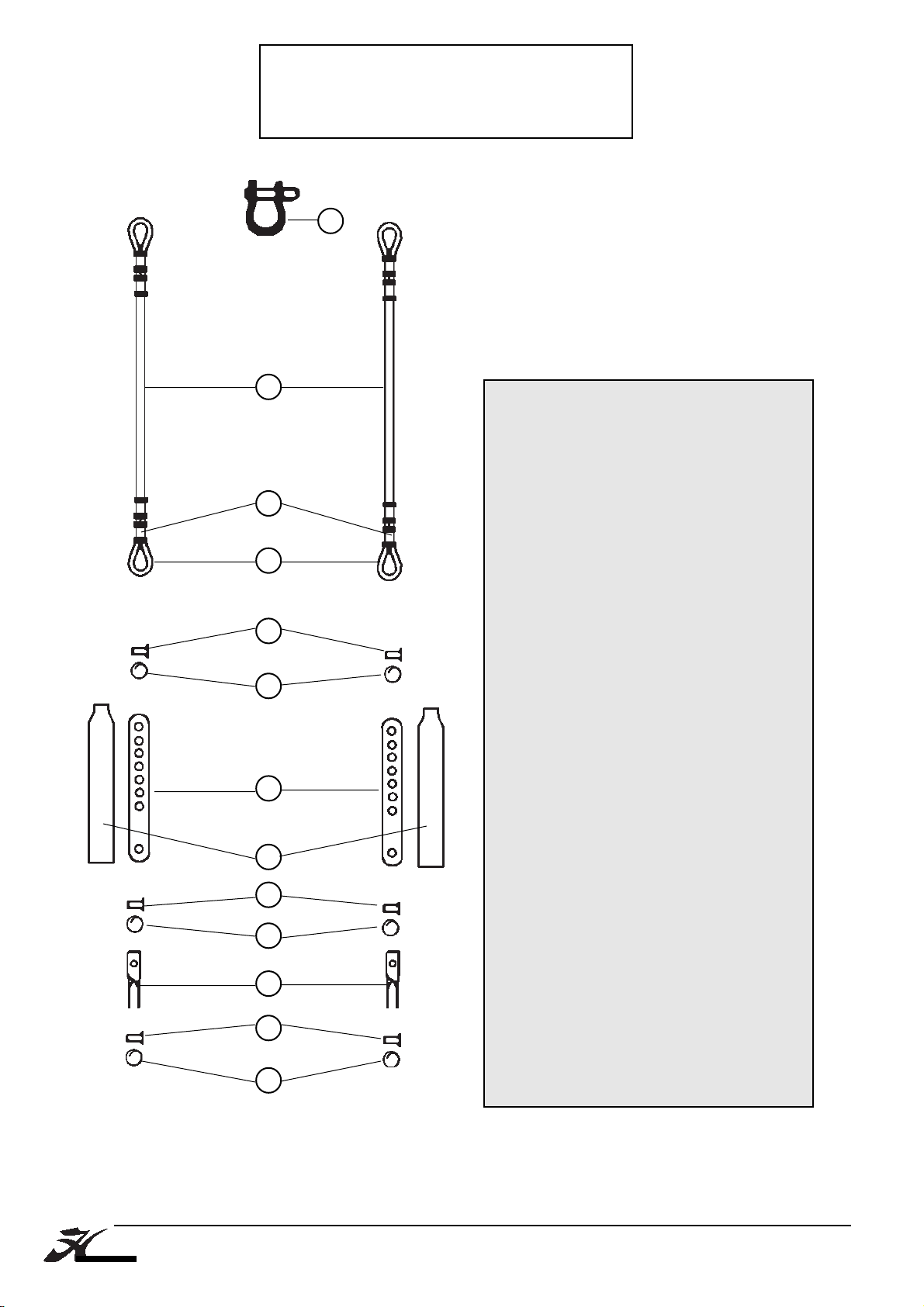

Haubans/Schrouds/Wanten
1
2
3
4
5
6
7
9
5
6
8
5
6
1- 99220210 (x10): Manille lyre 8mm
Shackle 8mm
Mastschäkel 8mm
2- 16560520: Hauban
Shroud
Wanten
3- 99056249 (x10): Manchon D4
Sleeve
Hülse
4- 99300058 (x10): Cosse std
Thimble
Kausch Std
5- 99056230 (x10): Axe percé latte ridoir
Clevis pin
Bolzen für Wanteisen
6- 99220230 (x10): Anneau brisé
Split ring
Ringsplint
7- 99220650 (x5): Latte ridoir universelle
Stay adjuster
Locheisen
8- 16060313 (x10): Chape de hauban
Toggle
Wanten Toggle
9- 99500369 (x10): Protège lattes ridoirs
Shroud adjuster cover
Wantenschutz

Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2006)
11
HOBIE CAT EUROPE - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - France Tel. [phone] -
Fax [phone] E-mail : [email protected] - http://www.hobie-cat.net
HOBIE GETAWAY
Trapèze/Trapeze/Trapez
16580600 : Kit trapèze 2 câbles
Trapeze kit 2 wires
Trapezsatz 2 Käbeln
1 - 99300058 : Cosse
(x10) Thimble
Kausch
2 - 99300126 : Manchon D2,5
(x10) Sleeve
Hülse
3- 16560555 : Cable trapeze
Trapez wire
Trapezkabel
16560560 : Câble trapèze (avec wing)
Trapeze wire (with wings)
Trapezkabel (mit Wings)
4- 16080552: Poignée Trapèze
Trapeze handle
Trapezgriff
5- 16080554: Cordage trapèze
Trapeze line
Trapezleine
6- 99500031 Poignée J&H
(x10) Handle J&H
Griff J&H
7-18060314(x10):Double anneau
18060312 (x20) Rope lock
Trapezstopper
8 - 99056260 : Sandow de trapèze
(x10) Trapeze shock cord
Gummistrop Trapez
4
5
6
7
Montage des poignées de trapèze
Instruction for connecting your trapeze handle
Wie man die Trapezgriffe knotet
1. Faire un noeud à la fin du cordage 6 mm
Tie knot firmly at end of 6 mm
Fester Knoten am Ende der Leine
2. Fixer fermement la corde nouée à la poignée comme indiqué sur le dessin en
s'assurant que la corde ne puisse pas glisser du milieu de la poignée.
Fix knotted rope firmly to handle as illustrated,
ensuring that rope cannot move from top centre of
handle.
Webleinensteck wie gezeigt fest anziehen
3. Attacher normalement la corde au câble de trapèze.
Attach rope and handle to trapeze wire as normal.
Leine durch Trapezkausch und wie üblich befestigen
3
1
2
8

Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2006)
12 HOBIE CAT EUROPE - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - France Tel. [phone] -
Fax [phone] E-mail : [email protected] - http://www.hobie-cat.net
HOBIE GETAWAY

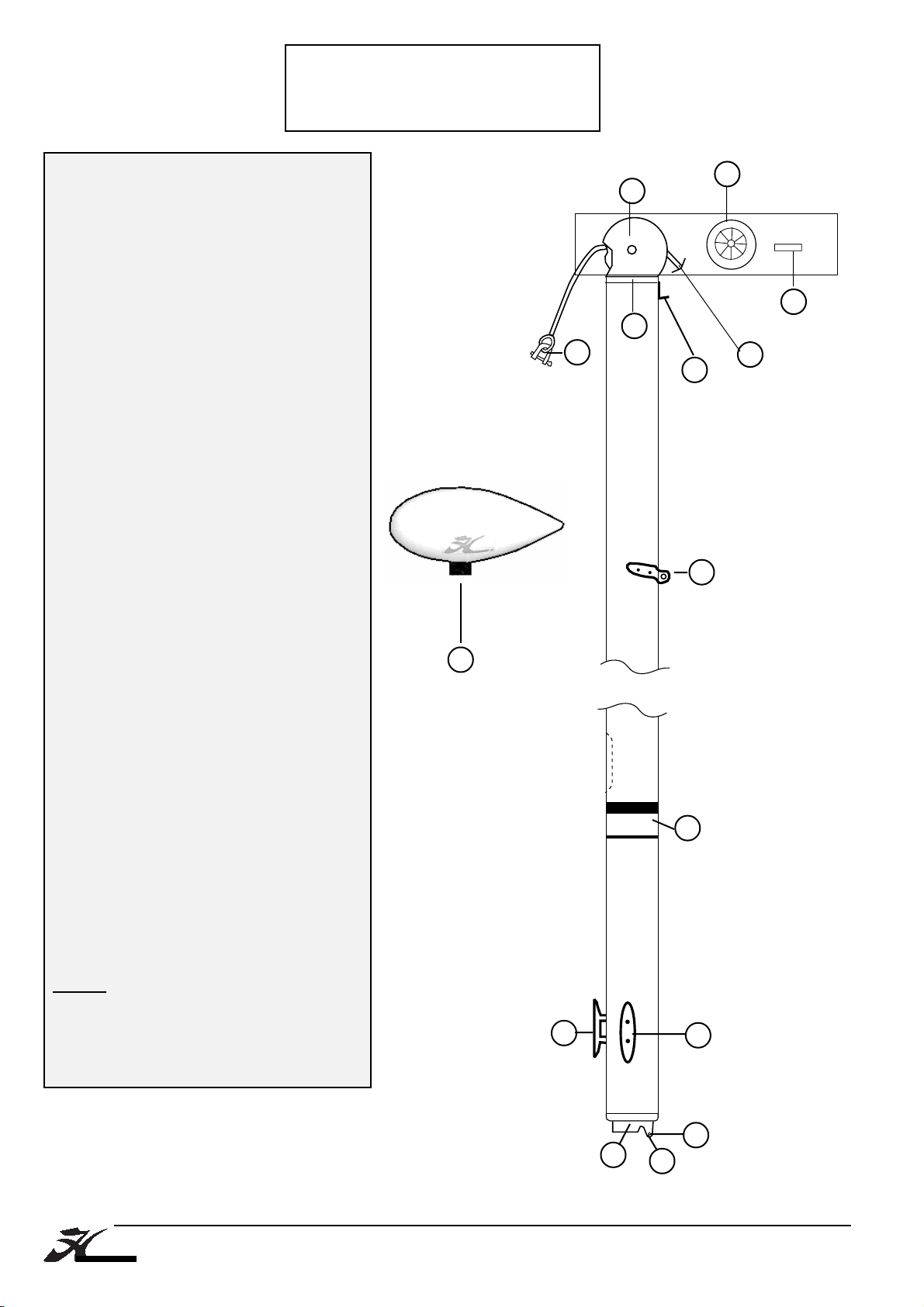

Mât/Mast/Mast
16542700 :
Mât 1 pièce/1-piece mast/1-teiliger Mast
16542750 :
Mât 1 pièce/1-piece mast/1-teiliger Mast
1- 16000005: Tête de mât noire
Black mast head
Mastkopf schwarz
2- 14041711: Axe tête de mât
Sheave pin mast head
Bolzen Mastkopf
3- 16041753: Sceau mât
Mast plug
Mast Abdichtung
4- 16041711: Réa
Nylon sheave
Rolle
5- 16541750: Drisse câble GV
Main halyard wire
Grossfall Kabel
6- 99220665 : Manille 6 mm
(x10) Shackle 5 mm
Schäkel 6 mm
7- 16041721: Ferrure capelage
Mast tang
Mastbeschlag
8- 14041720 : Taquet étarq amure
(x10) Downhall cleat
Klampe
9- 99220760 : Taquet de drisse
(x10) Halyard Cleat
Niederholer Mastklemme
10- 16500030 : Base mât
Mast base
Mastfuss
11- 99220915 : Vis 6x60
(x10) Screw 6x60
Schraube 6x60
12- 99056238: Ecrou indessérable D6
(x10) Nylstop nut D6
Selbstsichernde Mutter D6
13- 14041721 : Hook de drisse
Halyard hook
Fallhaken
14- 14041723: Autocollant de sécurité
Mast caution label
Sicherheitsaufkleber
OPTION :
15- K FGET : Flotteur de mât
Mast Float
Mastkopfschwimmer
1
2
3
6
4
5
7
89
14
10
13
11 12
15

Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2006)
13
HOBIE CAT EUROPE - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - France Tel. [phone] -
Fax [phone] E-mail : [email protected] - http://www.hobie-cat.net
2001
2001
HOBIE GETAWAY

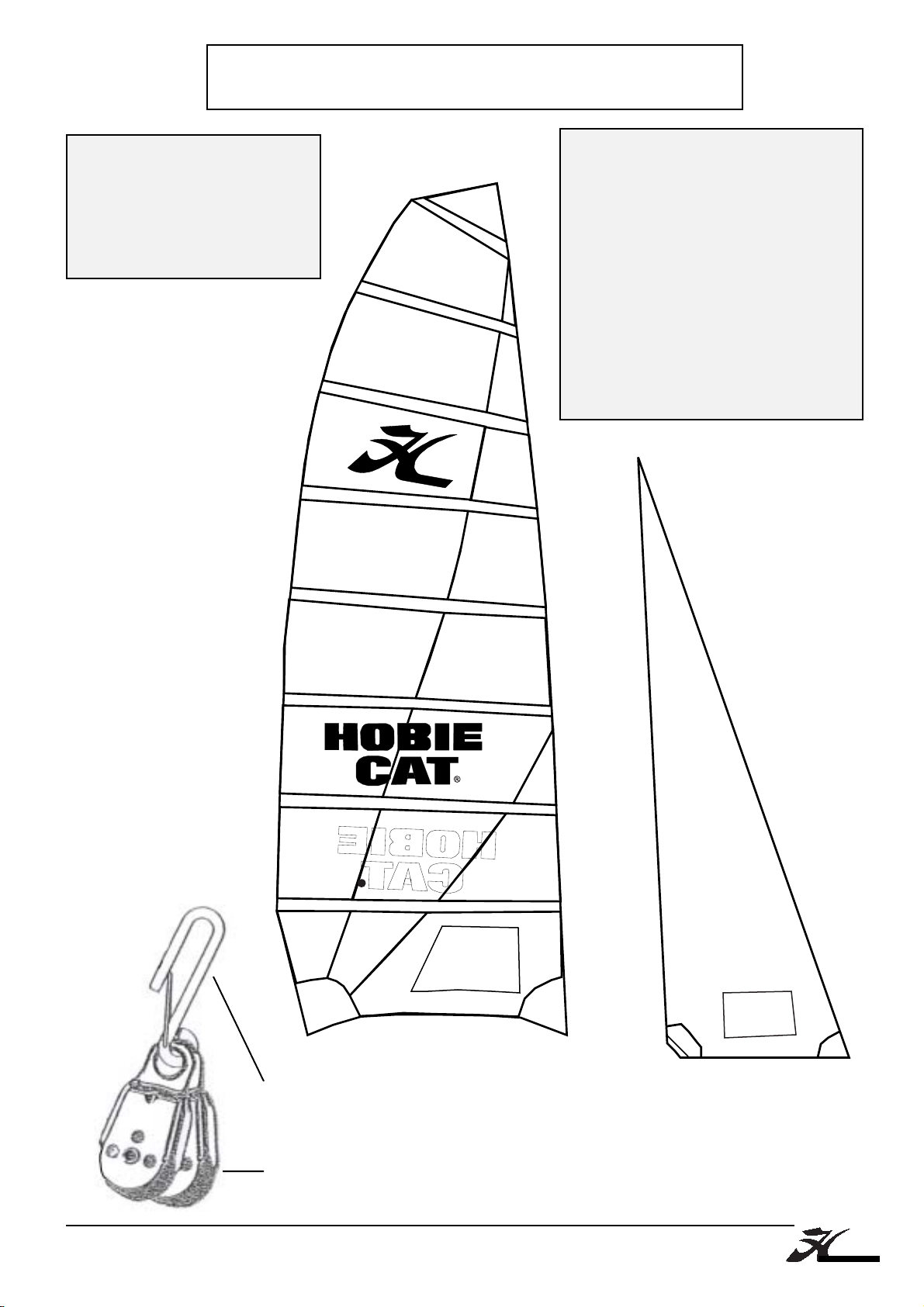

Grand-voile & foc/Main & jib sails/Groß- u. Focksegel
1
2
3
4
5
6
7
8
16534000 : Jeu de lattes GV
Batten set mainsail
Großsegel-Lattensatz
#1 = 16540001
#2 = 16540002
#3 = 16540003
#4 = 16540004
#5 = 16540005
#6 = 16540006
#7 = 16540007
#8 = 16540008
16530100 : Grand-voile couleur
Coloured main sail
Farbige Großsegel
16530200 : Foc couleur
Coloured jib
Farbiger Fock
99500265 : Crochet avec sécurité
Hook with retainer
Kaken
16080351 : Poulie point d’écoute de foc
Jib clew block
Fockumlenkblock
16530900 : Sac foc enrouleur
Roller jib bag
Rollfocksack

Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2006)
14 HOBIE CAT EUROPE - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - France Tel. [phone] -
Fax [phone] E-mail : [email protected] - http://www.hobie-cat.net
HOBIE GETAWAY

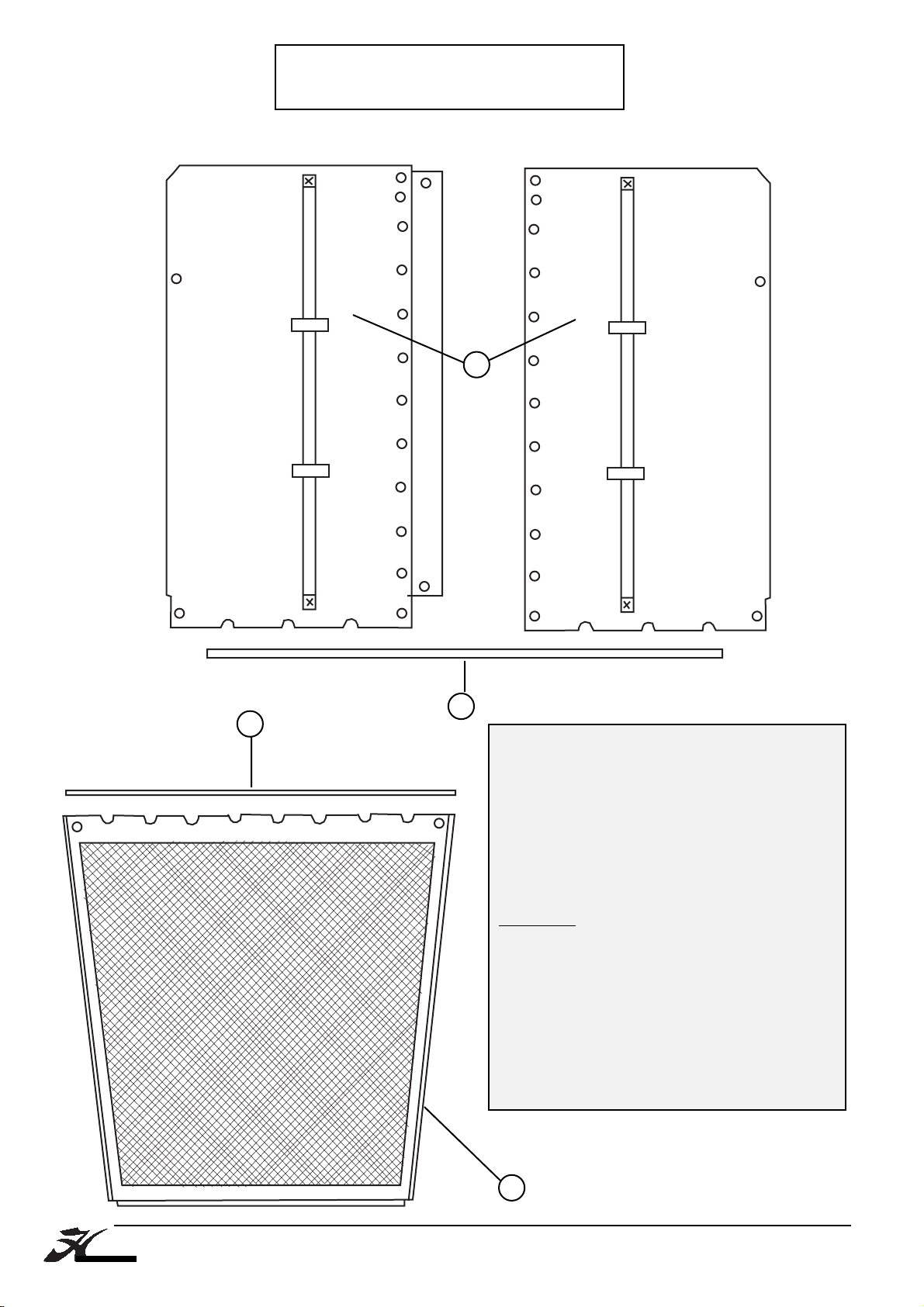

Trampolin/Trampoline/Trampoline
1
2
4
3
1 - 16525800 : Trampolin 2 p. mesh
2-p mesh trampoline
2-teiliger Netztrampoline
2 - 16525005 : Jonc trampolin AR
Fiberglas lacing rod rear
Trampolinestange hinten
OPTION :
3 - 16525900 : Trampolin avant
Front trampoline
Vordertrampoline
4 - 16525000 : Jonc trampoline AV
Fibreglas rod
Trampolinestange vorne

Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2006)
15
HOBIE CAT EUROPE - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - France Tel. [phone] -
Fax [phone] E-mail : [email protected] - http://www.hobie-cat.net
HOBIE GETAWAY

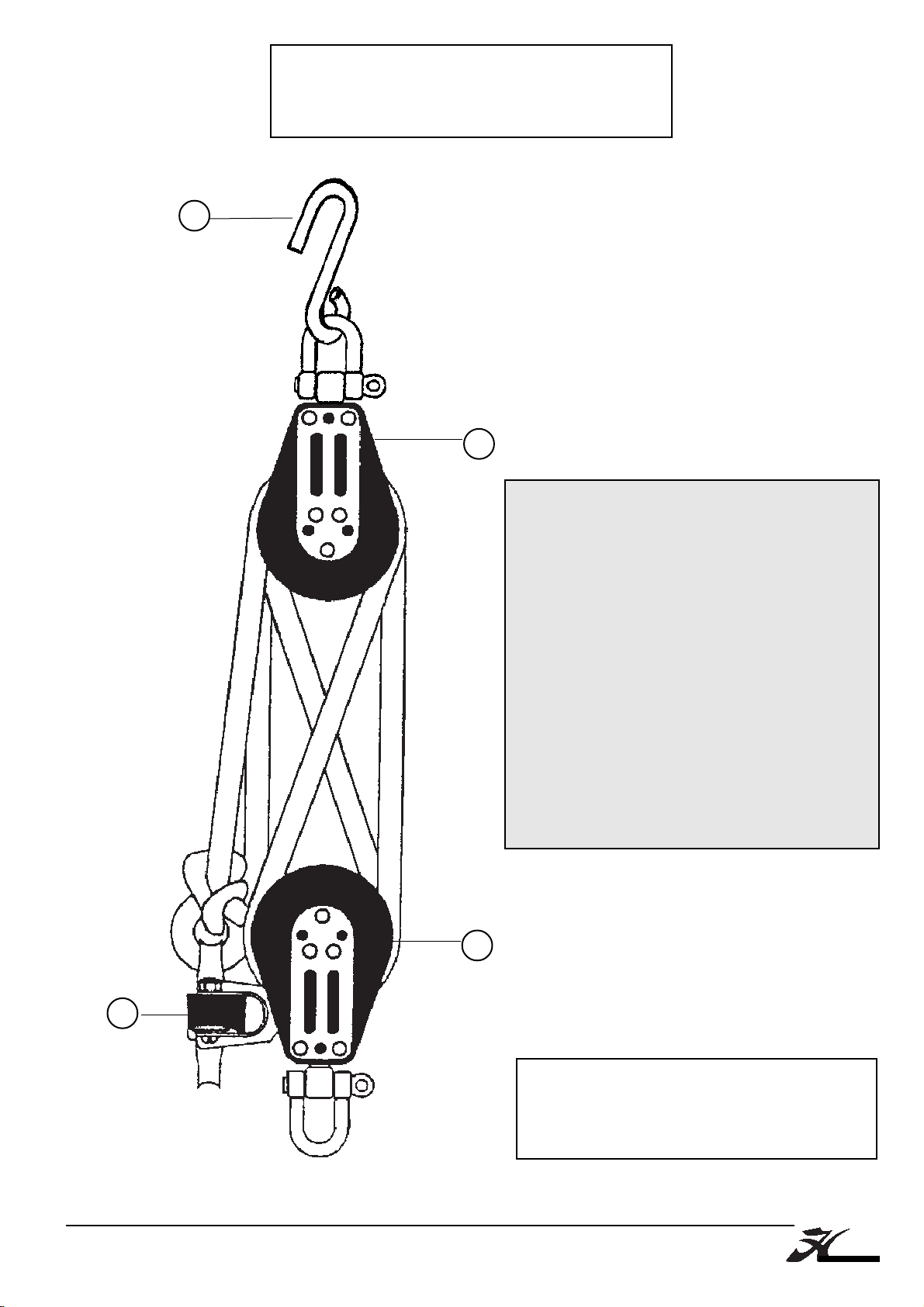

Palan de grand-voile/Mainsheet system
Großschotsystem
1
2
3
4
1 - 16080353 : Poulie triple
Triple upper block
Dreifacher Block
2 - 16080370 : Poulie triple
Triple block
Dreifacher Block
3 - 99500910 : Taquet
(x5) Cleat
Klemme
4 - 99500211 : Crochet de grand-voile
-x2) Hook mainsheet
Großsegel-Haken
* NB :
les poulies triples sont livrées avec manille.
threefold blocks are delivered with shackle.
dreifacher Block sind mit Schäkel geliefert
