HOMCOM 837-341V00 User manual

IN221200291V01_GL

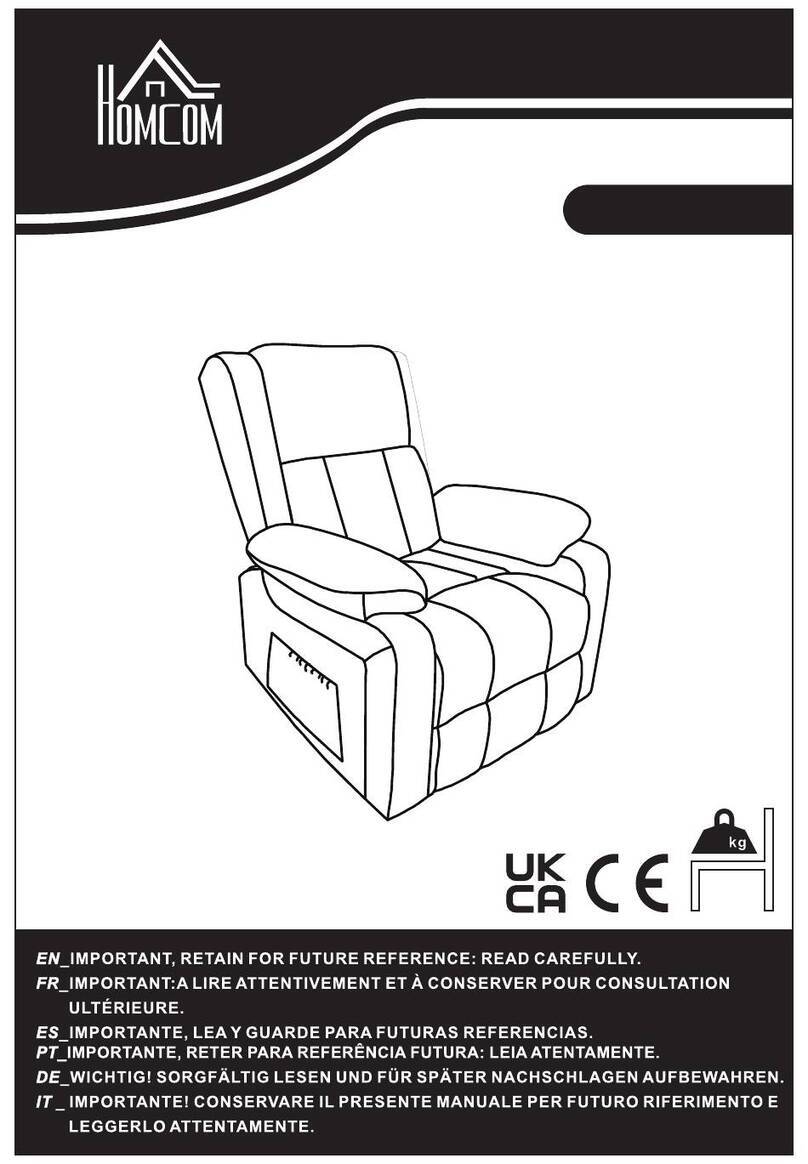

EN_IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY.
FR_IMPORTANT:A LIRE ATTENTIVEMENT ET À CONSERVER POUR CONSULTATION
ULTÉRIEURE.
ES_IMPORTANTE, LEA Y GUARDE PARA FUTURAS REFERENCIAS.
DE_,,WICHTIG! SORGFÄLTIG LESEN UND FÜR SPÄTER NACHSCHLAGEN AUFBEWAHREN."
IT_IMPORTANTE! CONSERVARE IL PRESENTE MANUALE PER FUTURO RIFERIMENTO E
LEGGERLO ATTENTAMENTE.
60MIN
WARNING
837-341V00

-2-

-3-

Note : Do not tighten bolts fully until all parts are connected!
Note : Ne serrez pas les boulons à fond tant que toutes les pièces ne sont pas connectées!
Hinweis: Ziehen Sie die Schrauben erst fest an, wenn alle Teile verbunden sind!
Nota: non serrare completamente i bulloni fino a tutte le parti non sono ancora collegate!
Nota: No apriete los tornillos completamente hasta que todas las partes están conectadas!
④3
③
②
①2
⑨1
⑧1
⑦1
⑥1
⑤
1
10 1
11 1
12
21
1
2
3
A
(spare)
12
+2
C2E
D4
F4
4
B
(spare)
+1
8
H4
G1
K1
J16
DR CR
DL CL
M4x14 M4x19 M4x35 M6x30
M6x38 M6
M5x50
(spare)
+2
x1
x1
x2
x2
-4-

x4
B
DL x1
DR x1
x4
D
x4
A
x1
G
x2
C
D
D
AA
10
9
12
C
G
C
8
D
D
AA
11
02
01
DL
DR
B
B
DL
DR
B
B
EN_Please find the exact hole for installation, otherwise it will be misaligned.The screws on the drawer
slide must be leveled , otherwise it will affect the smoothness of the drawer.
FR_Identifiez le trou exact pour l'installation, sinon il sera mal aligné. Les vis de la glissière du tiroir
doivent être nivelées, sinon cela affectera le fonctionnement du tiroir.
ES_Al instalar, encuentre el orificio exacto; de lo contrario, estará desalineado. Los tornillos en las
correderas del cajón deben estar nivelados, de lo contrario, afectará la suavidad al deslizar el cajón.
DE_Bitte finden Sie das genaue Loch für die Installation, sonst wird es falsch ausgerichtet werden. Die
Schrauben an der Schubladenführung müssen nivelliert werden, da sonst die Leichtgängigkeit der
Schublade beeinträchtigt wird.
IT_individuare il foro esatto per l'installazione, altrimenti ci sarà un disallineamento. Le viti sulla guida del
cassetto devono essere allineate, altrimenti influirà sulla scorrevolezza del cassetto.
-5-

04
03
3
6
7
A
A
AA
AA
AA
6
7
5
56
7
3
x8
A
x8
A
-6-

06
05
CR
CL
CR
BB
CL
BB
x4
B
CL x1
CR x1
1
x2
H
H
x4
H
-7-

08
07
x16
J
x4
F
x4
E
F
F
J
J
J
J
J
J
E
E
J
J
J
J
J
J
J
J
J
J
E
F
4
4
4
2
2
EN_Be careful to push in the board when the both sides slide way been aligned.
FR_Prenez soin d'enfoncer la planche lorsque les deux côtés de la glissière sont alignés.
ES_Empuje con cuidado el tablero después de que los dos lados se hayan alineado.
DE_Achten Sie darauf, dass Sie die Platte einschieben, wenn die beiden Seiten so ausgerichtet sind,
dass sie gleiten.
IT_Fare attenzione quando si spinge il cassetto quando le due guide di scorrimento sono state allineati.
-8-

x1
K
EN_This is anti-dumping belt that fix the product to the wall and it can be used or not follow your needs.
FR_Cette sangle anti-basculement permet de fixer le produit au mur. Elle peut être utilisée ou non selon
vos besoins.
ES_Esta es una correa anti-vuelco para fijar el producto a la pared, y según sus necesidades, puede
utilizarla o no.
DE_Dies ist Anti-Sturz-Gurt, um das Gerät an der Wand zu befestigen und es kann je nach Bedarf
verwendet oder nicht verwendet werden.
IT_Questa è una cintura anticaduta che fissa il prodotto alla parete e può essere utilizzata o meno a
seconda delle vostre esigenze.
EN_If it is a solid wall, please use expansion and self-tapping screws, if it is a wooden wall, only use
self-tapping screws, please do not overtighten the screws
FR_Si le mur est massif, veuillez utiliser des chevilles à expansion et des vis autotaraudeuses, mais s'il
s'agit d'un mur en bois, utilisez uniquement des vis autotaraudeuses et ne serrez pas trop les vis.
ES_Para una pared sólida, utilice los tornillos de expansión y autorroscantes. Para una pared de
madera, utilice exclusivamente los tornillos autorroscantes, no los apriete demasiado.
DE_Wenn es sich um eine Massivwand handelt, verwenden Sie bitte Dehnungs- und selbstschneidende
Schrauben. Wenn es sich um eine Holzwand handelt, verwenden Sie nur selbstschneidende Schrauben,
bitte ziehen Sie die Schrauben nicht zu fest an.
IT_Se si tratta di un muro solido, utilizzare sia viti ad espansione che autofilettanti. Se si tratta di una
parete in legno, utilizzare solo viti autofilettanti, non stringere eccessivamente le viti.
-9-
