HOMCOM 001-013V00 Installation guide

ASSEMBLY & INSTRUCTION MANUAL
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
INc8e001_ES
001-013V00_001-013V01

1
Product features:
1.Made from polyester fabric, it ensures the screen is flat when tightened to the frame.
2.The frame is made of stainless steel. The elastic rope in the rod is connected for easy use.
When disassembled, the items are small, light in weight and easy to carry.
3.Curtain is crease-resistant, foldable and washable.
4.Can be used outdoors when it is not windy.

2
Installation
1. Attach the vertical
rod to the feet base
2.Place the sides of the screen into
the vertical pole
3.Insert the upper transverse
pole and corner connector
4.Insert the corner connecter into
the vertical poles on both sides
5.Push the vertical rod on
both sides, making the screen
equal width up and down
6.Fill the bag with water – press it
on both sides of the feet base

3

4
Thank you for choosing this screen!
Carefully read this manual before installation – keep for future reference.
Due to improvements, the product you purchased may not be the same as the description in
this manual.
We apologise for any inconvenience!
Note: Do not use in windy conditions
– it could cause injury or damage to
the product.
Use a water bag when there is no wind. To
adjust the position of the bolt and length of
the ropes, tie the ropes to both sides of the
screen (as shown in picture).
Outdoor use

5
Características del producto:
1.La pantalla está hecha en tejido de poliéster, asegúrese de que quede plana cuando se fije
al marco.
2. El marco está hecho de acero inoxidable. La cuerda elástica en el poste está conectada
para facilitar su uso. Después de desmontarla, las piezas son de tamaño pequeño, livianos y
fáciles de transportar.
3. La cortina es resistente a las arrugas, plegable y lavable.
4. La pantalla de proyector se puede utilizar al aire libre cuando no hace viento.
Piezas:
Poste vertical *2
(Hebilla elástica en un extremo)
Poste transversal *1
(Hebilla elástica en los ambos extremos.)
Base de las patas *2
Conector de esquina *2 Bolsa de
almacenamiento *1
Bolsa de agua *2 Estaca *(4-9)
Cuerda *2 Pantalla *1

6
Instalación
1.Fije los postes verticales a
la base de las patas.
2.Coloque el lado de la pantalla en
los postes verticales.
Poste vertical
Base de las patas
3.Inserte el poste transversal
s u p e r i o r y e l c o n e c t o r d e
esquina.
4.Inserte los conectores de esquina
en los postes verticales en los
ambos lados.
5.Empuje los postes verticales
en los ambos lados para hacer
que la pantalla tenga el mismo
ancho hacia arriba y hacia abajo.
6.Llene las bolsas con agua, y
colóquelas en los ambos lados de la
base de las patas.

7
Vista de despiece del ensamblaje de las piezas
Hebilla elástica
Hebilla elástica
Poste vertical
(Autoblocante
c o n h e b i l l a
elástica en la
parte inferior)
Poste transversal
(Autoblocante con las hebillas
elásticas en los ambos extremos)
Gire la leva a la posición vertical
del poste para bloquear.
P o s t e v e r t i c a l
( A u t o b l o c a n t e
c o n h e b i l l a
e l á s t i c a e n l a
parte inferior)
Hebilla elástica
Base de las patas se puede deslizar hacia
adelante y hacia atrás, lo que permite colocar
la pantalla contra la pared y ahorrar espacio.
Hebilla elástica
Cuerda elástica en el tubo
de poste

8
Ganancia:1.1
Ángulo de visión:120°
Tamaño：80/100/120 pulgadas
Temperatura de trabajo：-20℃-60℃
Método de proyección: Frontal y trasero
Pantalla de proyector
al aire libre
Manual de usuario
¡Gracias por elegir esta pantalla!
Lea cuidadosamente todo este manual antes de realizarla instalación; guárdelo bien para las
referencias futuras.
Debido a las mejoras del producto, es posible que su compra difiera de la descripción de este
manual.
¡Nos disculpamos por cualquier inconveniente!

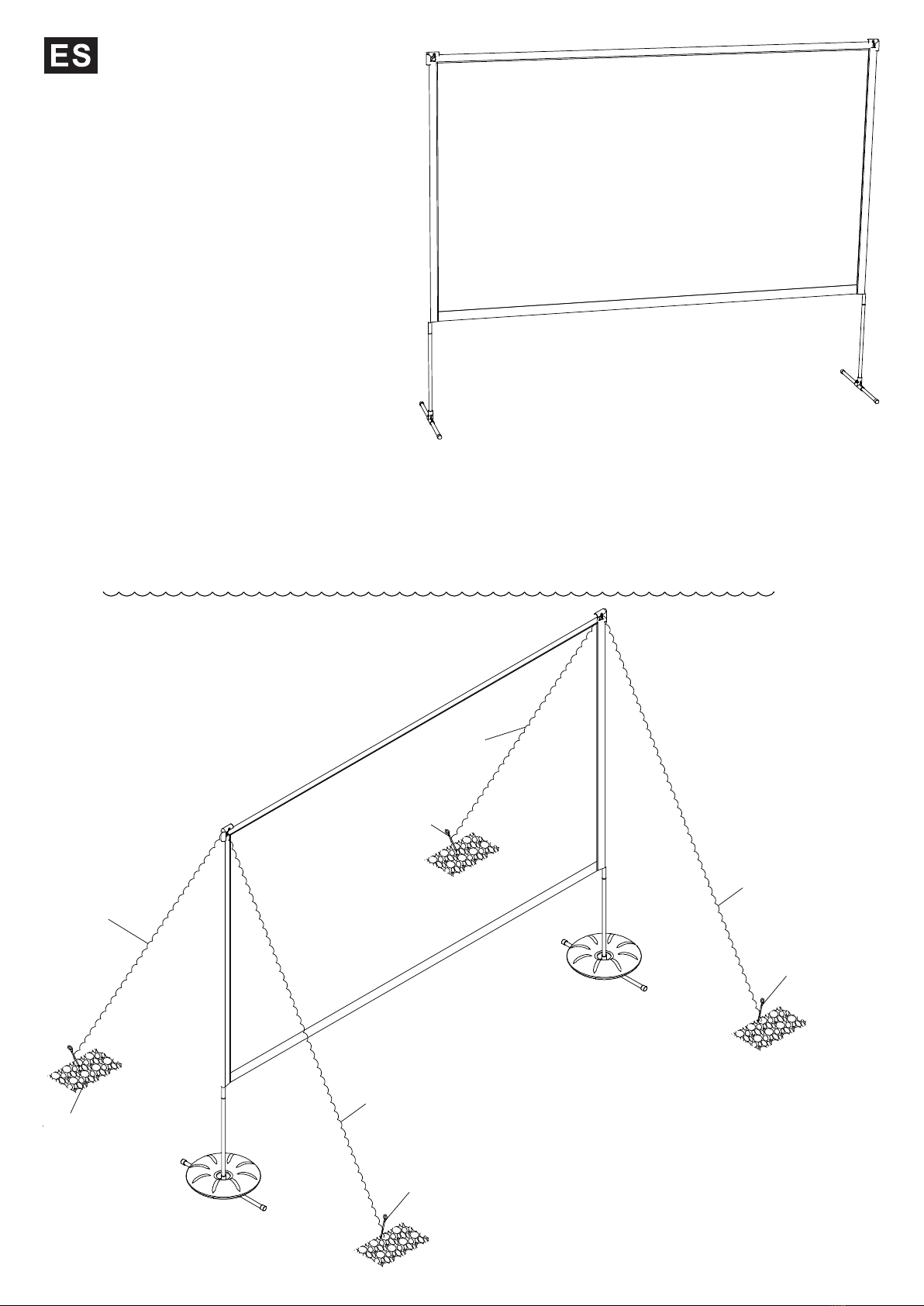

Uso al aire libre
Nota: No utilice esta pantalla en climas
ventosos; de lo contrario, podría resultar en
lesiones o daños al producto.
Cuerda
Cuerda
Cuerda
Cuerda
Estaca
Estaca
Estaca
Estaca
Utilice las bolsas de agua cuando no haga
viento. Por motivo de ajustar la posición del
perno y la longitud de las cuerdas, siempre
ate las cuerdas a los ambos lados de la
pantalla (como lo que se muestra en la
imagen).
Nota: Las estacas no se pueden utilizar en
suelo duro.
