Homematic IP HmIP-SLO User manual

Montage- und
Bedienungsanleitung
Mounting instruction and
operating manual
Lichtsensor – außen S. 2
Light Sensor – outdoor p. 24
HmIP-SLO

Lieferumfang
Anzahl Bezeichnung
1 Homematic IP Lichtsensor – außen
2 Schrauben 3,0 x 30 mm
2 Dübel 5 mm
2 1,5 V LR6/Mignon/AA Batterien
1 Bedienungsanleitung
Dokumentation © 2018 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf diese Anleitung auch nicht auszugsweise in
irgendeiner Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer Verfahren verviel-
fältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktech-
nische Mängel oder Druckfehler aufweist. Die Angaben in dieser
Anleitung werden jedoch regelmäßig überprüft und Korrekturen
in der nächsten Ausgabe vorgenommen. Für Fehler technischer
oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.
151572 (web)
Version 1.0 (03/2018)

1
A
B
C
E
D

2
3

4
5

6

7
Inhaltsverzeichnis
1 Hinweise zur Anleitung...................................................8
2 Gefahrenhinweise............................................................8
3 Funktion und Geräteübersicht ....................................10
4 Allgemeine Systeminformationen .............................. 11
5 Montage........................................................................... 11
5.1 Allgemeine Montagehinweise........................................... 11
5.2 Wandmontage......................................................................12
6 Inbetriebnahme ..............................................................13
7 Batterien wechseln ........................................................ 15
8 Fehlerbehebung .............................................................16
8.1 Schwache Batterien ............................................................16
8.2 Duty Cycle ............................................................................ 17
8.3 Fehlercodes und Blinkfolgen ............................................18
9 Wiederherstellung der Werkseinstellungen............. 20
10 Wartung und Reinigung................................................21
11 Allgemeine Hinweise zum Funkbetrieb.....................21
12 Technische Daten ..........................................................22

8
Hinweise zur Anleitung
1 Hinweise zur Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home-
matic IP Gerät in Betrieb nehmen. Bewahren Sie die An-
leitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung über-
lassen, übergeben Sie auch diese Anleitung.
Benutzte Symbole:
Achtung!
Hier wird auf eine Gefahr hingewiesen.
Hinweis.
Dieser Abschnitt enthält zusätzliche wichtige In-
formationen!
2 Gefahrenhinweise
Önen Sie das Gerät nicht. Es enthält keine durch
den Anwender zu wartenden Teile. Im Fehlerfall
lassen Sie das Gerät von einer Fachkraft prüfen.
Aus Sicherheits- und Zulassungsgründen (CE) ist
das eigenmächtige Umbauen und/oder Verän-
dern des Gerätes nicht gestattet.

9
Gefahrenhinweise
Betreiben Sie das Gerät an einem witterungsge-
schützten Standort. Setzen Sie es keinem Einfluss
von Vibrationen und keinen mechanischen Be-
lastungen aus.
Das Gerät ist kein Spielzeug! Erlauben Sie Kindern
nicht damit zu spielen. Lassen Sie das Verpa-
ckungsmaterial nicht achtlos liegen. Plastikfolien/
-tüten, Styroporteile etc. können für Kinder zu
einem gefährlichen Spielzeug werden.
Bei Sach- oder Personenschäden, die durch un-
sachgemäße Handhabung oder Nichtbeachten
der Gefahrenhinweise verursacht werden, über-
nehmen wir keine Haftung. In solchen Fällen er-
lischt jeder Gewährleistungsanspruch! Für Folge-
schäden übernehmen wir keine Haftung!
Jeder andere Einsatz, als der in dieser Bedie-
nungsanleitung beschriebene, ist nicht bestim-
mungsgemäß und führt zu Gewährleistungs- und
Haftungsausschluss.
Das Gerät ist nur für den Einsatz in wohnungs-
ähnlichen Umgebungen geeignet.

10
Funktion und Geräteübersicht
3 Funktion und Geräteübersicht
Der Homematic IP Lichtsensor misst die Helligkeit (in Lux)
im Außenbereich. Die Messwerte werden zyklisch an den
Homematic IP Access Point sowie an die Homematic IP
App übermittelt und können individuell ausgewertet wer-
den.
In Verbindung mit anderen Homematic IP Geräten bietet
der Lichtsensor vielfältige Einsatzmöglichkeiten. So kann
z.B. das Licht bei Dunkelheit eingeschaltet oder Rollläden
bei starker Helligkeit heruntergefahren werden.
Dank der Funk-Kommunikation und des Batteriebetriebs
bietet der Lichtsensor eine hohe Flexibilität bei der Wahl
des Montageortes. Die Montage gestaltet sich durch die
mitgelieferten Schrauben und Dübel sehr einfach. Das
Gerät kann ebenfalls als Standgerät eingesetzt werden.

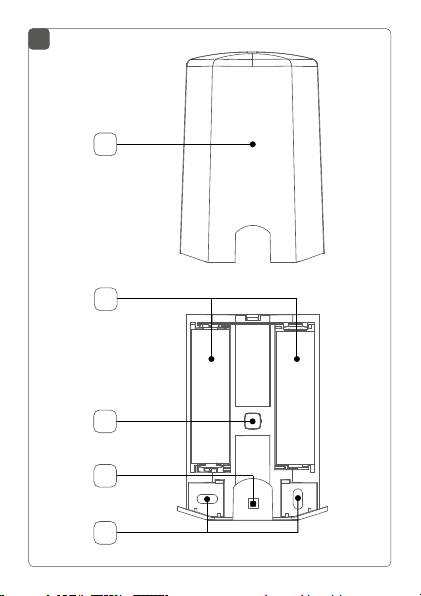

Geräteübersicht (s. Abbildung 1):
(A) Abdeckkappe
(B) Batteriefach
(C) Systemtaste und Geräte-LED
(D) Lichtsensor
(E) Schraublöcher

11
Allgemeine Systeminformationen
4 Allgemeine Systeminformationen
Dieses Gerät ist Teil des Homematic IP Smart-Home-
Systems und kommuniziert über das Homematic IP
Funkprotokoll. Alle Geräte des Systems können komfor-
tabel und individuell per Smartphone über die Home-
matic IP App konfiguriert werden. Alternativ haben Sie
die Möglichkeit, Homematic IP Geräte über die Zent-
rale CCU2/CCU3 oder in Verbindung mit vielen Part-
nerlösungen zu betreiben. Welcher Funktionsumfang
sich innerhalb des Systems im Zusammenspiel mit wei-
teren Komponenten ergibt, entnehmen Sie bitte dem
Homematic IP Anwenderhandbuch. Alle technischen
Dokumente und Updates finden Sie stets aktuell unter
www.eQ-3.de.
5 Montage
5.1 Allgemeine Montagehinweise
Achten Sie bei der Montage darauf, dass der
Lichtsensor nicht direkt auf oder in der Nähe von
großen Metallgegenständen (Heizung, aluka-
schierte Wände, etc.) montiert wird, da sich hier-
durch die Funkreichweite reduziert.
Wählen Sie den Montageort so, dass das Gerät zu
Wartungszwecken erreichbar ist.

12
Montage
Achten Sie bei der Auswahl des Montageortes
und beim Bohren in der Nähe vorhandener
Schalter oder Steckdosen auf den Verlauf elektri-
scher Leitungen bzw. auf vorhandene Versor-
gungsleitungen.
Der Montageort sollte witterungsgeschützt sein.
5.2 Wandmontage
Für die Wandmontage mit den mitgelieferten Schrauben
und Dübeln gehen Sie wie folgt vor:
• Wählen Sie einen geeigneten Montageort aus
(vgl. „5.1 Allgemeine Montagehinweise“ auf Seite
11).

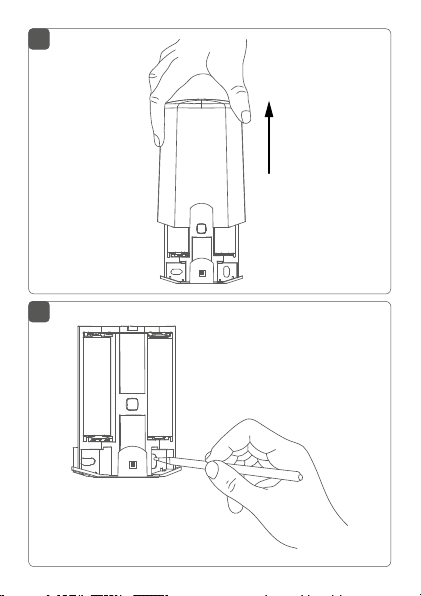

• Ziehen Sie die Abdeckkappe (A) ab (s. Abbil-
dung2).
• Halten Sie den Lichtsensor ohne Abdeckkap-
pe(A) an die gewünschte Position und zeichnen
Sie die Bohrlöcher (E) an (s. Abbildung 3).
• Bohren Sie die vorgezeichneten Löcher.
Bei Steinwänden verwenden Sie einen 5 mm Bohrer
für die Dübel. Bei Holzwänden können Sie einen 1,5
mm Bohrer verwenden, um das Eindrehen der
Schrauben zu erleichtern.
• Setzen Sie die Dübel in die Bohrlöcher ein.

13
Inbetriebnahme

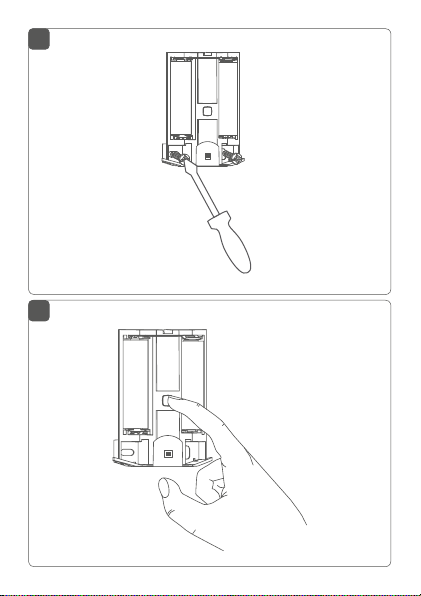

• Platzieren Sie den Lichtsensor und drehen Sie die
Schrauben ein (s. Abbildung 4).
• Setzen Sie die Abdeckkappe (A) noch nicht wie-
der auf.
6 Inbetriebnahme
Bitte lesen Sie diesen Abschnitt erst vollständig,
bevor Sie mit der Inbetriebnahme beginnen.
Sie können das Gerät an den Access Point oder
an die Zentrale CCU2/CCU3 anlernen. Weitere
Informationen zum Anlernen und zur Konfigura-
tion über eine Zentrale entnehmen Sie bitte dem
Homematic IP Anwenderhandbuch (zu finden im
Downloadbereich unter www.eQ-3.de).
Richten Sie zunächst Ihren Homematic IP Access
Point über die Homematic IP App ein, um weitere
Homematic IP Geräte im System nutzen zu kön-
nen. Ausführliche Informationen dazu finden Sie
in der Bedienungsanleitung des Access Points.
Damit der Lichtsensor in Ihr System integriert werden und
mit anderen Homematic IP Geräten kommunizieren kann,
muss er zunächst an den HomematicIP Access Point an-
gelernt werden.

14
Inbetriebnahme
Zum Anlernen des Lichtsensors gehen Sie wie folgt vor:
• Önen Sie die Homematic IP App auf Ihrem
Smartphone.
• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.
• Ziehen Sie ggf. die Abdeckkappe (A) ab
(s. Abbil-
dung 2) .
• Ziehen Sie den Isolierstreifen aus dem Batterie-
fach (B) des Lichtsensors heraus, um das Gerät
zu aktivieren. Der Anlernmodus ist für 3 Minuten
aktiv.
Sie können den Anlernmodus manuell für weitere
3 Minuten starten, indem Sie die Systemtaste (C)
kurz drücken (s. Abbildung 5).
• Das Gerät erscheint automatisch in der Home-
matic IP App.
• Zur Bestätigung geben Sie in der App die letzten
vier Ziern der Gerätenummer (SGTIN) ein oder
scannen Sie den QR-Code. Die Gerätenummer
finden Sie auf dem Aufkleber im Lieferumfang
oder direkt am Gerät.
• Warten Sie, bis der Anlernvorgang abgeschlossen
ist.
• Zur Bestätigung eines erfolgreichen Anlernvor-
gangs leuchtet die Geräte-LED (C) grün. Das Ge-
rät ist nun einsatzbereit.

15
Batterien wechseln
Leuchtet die Geräte-LED (C) rot, versuchen Sie es
erneut.
• Wählen Sie in der App aus, in welcher Anwen-
dung (z. B. Licht und/oder Wetter) Sie Ihr Gerät
verwenden möchten.
• Ordnen Sie das Gerät in der App einem Raum zu
und vergeben Sie einen Namen für das Gerät.
7 Batterien wechseln
Wird das Batteriesymbol in der App bzw. eine leere Bat-
terie am Gerät angezeigt (s. „8.3 Fehlercodes und Blink-
folgen“ auf Seite 18), tauschen Sie die verbrauchten
Batterien gegen zwei neue Batterien des Typs LR6/Mig-
non/AA aus. Beachten Sie dabei die richtige Polung der
Batterien.
Um die Batterien des Lichtsensors zu wechseln, gehen Sie
wie folgt vor:
• Ziehen Sie die Abdeckkappe (A) ab (s. Abbil-
dung2) und entnehmen Sie die leeren Batterien
aus dem Batteriefach (B).
• Legen Sie zwei neue 1,5 V LR6/Mignon/AA Bat-
terien polungsrichtig gemäß Markierung in das
Batteriefach ein (s. Abbildung 6).
• Setzen Sie die Abdeckkappe (A) wieder auf.

16
Fehlerbehebung
Nach dem Einlegen der Batterien führt der Lichtsensor
zunächst einen Selbsttest für ca. 2 Sekunden durch. Da-
nach erfolgt die Initialisierung. Den Abschluss bildet die
Test-Anzeige: oranges und grünes Leuchten (s. „8.3 Feh-
lercodes und Blinkfolgen“ auf Seite 18).
Vorsicht! Explosionsgefahr bei unsachgemäßem
Austausch der Batterien. Ersatz nur durch densel-
ben oder einen gleichwertigen Typ. Batterien dür-
fen niemals aufgeladen werden. Batterien nicht
ins Feuer werfen. Batterien nicht übermäßiger
Wärme aussetzen. Batterien nicht kurzschließen.
Es besteht Explosionsgefahr!
Verbrauchte Batterien gehören nicht in den Haus-
müll! Entsorgen Sie diese in Ihrer örtlichen Batte-
riesammelstelle!
8 Fehlerbehebung
8.1 Schwache Batterien
Wenn es der Spannungswert zulässt, ist der Lichtsensor
auch bei niedriger Batteriespannung betriebsbereit. Je
nach Beanspruchung kann evtl. nach kurzer Erholungszeit
der Batterien wieder mehrfach gesendet werden.
Ist die Batteriespannung niedrig, wird dies in der Home-
matic IP App und am Gerät über die LED (C) angezeigt (s.
„8.3 Fehlercodes und Blinkfolgen“ auf Seite 18). Tau-

17
Fehlerbehebung
schen Sie in diesem Fall die leeren Batterien gegen zwei
neue aus (s. „7 Batterien wechseln“ auf Seite 15).
8.2 Duty Cycle
Der Duty Cycle beschreibt eine gesetzlich geregelte Be-
grenzung der Sendezeit von Geräten im 868 MHz-Be-
reich. Das Ziel dieser Regelung ist es, die Funktion aller im
868 MHz-Bereich arbeitenden Geräte zu gewährleisten.
In dem von uns genutzten Frequenzbereich 868 MHz be-
trägt die maximale Sendezeit eines jeden Gerätes 1 % ei-
ner Stunde (also 36 Sekunden in einer Stunde). Die Geräte
dürfen bei Erreichen des 1 %-Limits nicht mehr senden,
bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser
Richtlinie, werden Homematic IP Geräte zu 100 % nor-
menkonform entwickelt und produziert.
Im normalen Betrieb wird der Duty Cycle in der Regel
nicht erreicht. Dies kann jedoch in Einzelfällen bei der In-
betriebnahme oder Erstinstallation eines Systems durch
vermehrte und funkintensive Anlernprozesse der Fall sein.
Eine Überschreitung des Duty Cycle-Limits wird durch
ein langes rotes Leuchten der Geräte-LED (C) angezeigt
und kann sich durch temporär fehlende Funktion des
Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die
Funktion des Gerätes wiederhergestellt.

18
Fehlerbehebung
8.3 Fehlercodes und Blinkfolgen
Blinkcode Bedeutung Lösung
Schnelles
oranges
Blinken
Konfigura-
tionsdaten
werden über-
tragen
Warten Sie, bis die
Übertragung been-
det ist.
1x langes
grünes
Leuchten
Vorgang
bestätigt
(Anlernen oder
Werkseinstel-
lungen)
Sie können mit der
Bedienung fortfah-
ren.
1x langes
rotes
Leuchten
Vorgang fehl-
geschlagen
(Anlernen oder
Werkseinstel-
lungen) oder
Duty Cycle-
Limit erreicht
Versuchen Sie es
erneut (oder vgl. „8.2
Duty Cycle“ auf Seite
17).
Kurzes
oranges
Leuchten
Batterien leer Tauschen Sie die
Batterien des Gerätes
aus (s. „7 Batterien
wechseln“ auf Seite
15).

19
Fehlerbehebung
Kurzes
oranges
Blinken
(alle 10 s)
Anlernmodus
aktiv
(für 3 Minuten)
Geben Sie die letzten
vier Ziern der Ge-
räte-Seriennummer
zur Bestätigung ein
(s. „6 Inbetriebnah-
me“ auf Seite 13).
6x langes
rotes Blinken
Gerät defekt Achten Sie auf die
Anzeige in Ihrer App
oder wenden Sie
sich an Ihren Fach-
händler.
1x oranges
und 1x grünes
Leuchten
(nach dem
Einlegen der
Batterien)
Testanzeige Nachdem die Test-
anzeige erloschen
ist, können Sie
fortfahren.
Langes und
kurzes oran-
ges Blinken
(im Wechsel)
Aktualisierung
der Gerä-
tesoftware
(OTAU)
Warten Sie, bis das
Update beendet ist.

20
Wiederherstellung der Werkseinstellungen
9 Wiederherstellung der
Werkseinstellungen
Die Werkseinstellungen des Gerätes können wie-
derhergestellt werden. Dabei gehen alle Einstel-
lungen verloren.
Um die Werkseinstellungen des Lichtsensors wiederher-
zustellen, gehen Sie wie folgt vor:
• Ziehen Sie die Abdeckkappe (A) ab
(s. Abbil-
dung2)
• Entnehmen Sie eine Batterie.
• Legen Sie die Batterie entsprechend der Polari-
tätsmarkierungen wieder ein (s. Abbildung 6) und
halten Sie gleichzeitig die Systemtaste (C) für 4 s
gedrückt (s. Abbildung 5), bis die Geräte-LED (C)
schnell orange zu blinken beginnt.
• Lassen Sie die Systemtaste wieder los.
• Drücken Sie die Systemtaste erneut für 4 s (s. Ab-
bildung 5), bis die Geräte-LED grün aufleuchtet.
• Lassen Sie die Systemtaste wieder los, um das
Wiederherstellen der Werkseinstellungen abzu-
schließen.
Das Gerät führt einen Neustart durch.
Nach dem Neustart können Sie das Gerät wieder in Ihr
Homematic IP System integrieren.
