Homematic IP HmIP-SWDM User manual

Montage- und
Bedienungsanleitung
Mounting instruction and
User manual
Fenster- und Türkontakt
mit Magent
S. 2
Window and Door Contact
with magnet
p. 34
HmIP-SWDM

Lieferumfang
Anzahl Bezeichnung
1 Homematic IP
Fenster- und Türkontakt mit Magnet
1 Magnetkontakt und Distanzstück
2 Doppelseitige Klebestreifen
2 Senkkopfschrauben 2,2 x 13 mm
2 Senkkopfschrauben 2,2 x 16 mm
2 1,5 V LR03/Micro/AAA Batterien
2 Bedienungsanleitungen
1 Beiblatt mit Sicherheitshinweisen
Dokumentation © 2019 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf diese Anleitung auch nicht auszugsweise in
irgendeiner Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer Verfahren verviel-
fältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktech-
nische Mängel oder Druckfehler aufweist. Die Angaben in dieser
Anleitung werden jedoch regelmäßig überprüft und Korrekturen
in der nächsten Ausgabe vorgenommen. Für Fehler technischer
oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.
154601 (web)
Version 1.0 (08/2019)

1
C
A
B
D
E
F

2
1
2

4
3
4 s
Homematic IP
Homematic IP
HAP

5
5 mm 5 mm

6
12
34
2x
oder
or
ou
oder
or
ou

12
7

8
1
3
2
oder
or
ou
oder
or
ou

9
10
4 s

11
4 s

12
Inhaltsverzeichnis
1 Hinweise zur Anleitung.................................................13
2 Gefahrenhinweise.......................................................... 13
3 Funktion und Geräteübersicht ....................................15
4 Allgemeine Systeminformationen ..............................16
5 Inbetriebnahme ..............................................................16
5.1 Anlernen ................................................................................16
5.1.1 Direktes Anlernen an ein Homematic IP Gerät 17
5.1.2 Anlernen an den Access Point (alternativ).........19
5.2 Montage.................................................................................21

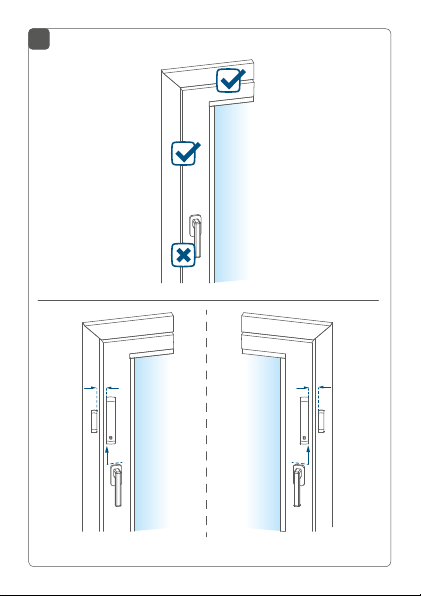

5.2.1 Auswahl eines geeigneten Montageortes .........21
5.2.2 Klebestreifen- oder Schraubmontage............... 22
6 Batterien wechseln ........................................................25
7 Fehlerbehebung .............................................................26
7.1Schwache Batterien................................................................. 26
7.2 Befehl nicht bestätigt......................................................... 26
7.3 Duty Cycle ............................................................................27
7.4 Fehlercodes und Blinkfolgen ........................................... 28
8 Wiederherstellung der Werkseinstellungen............. 30
9 Wartung und Reinigung................................................31
10 Allgemeine Hinweise zum Funkbetrieb.....................31
11 Technische Daten ..........................................................32
12 Technical specifications................................................54

13
Hinweise zur Anleitung
1 Hinweise zur Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre
Homematic IP Geräte in Betrieb nehmen. Bewahren Sie
die Anleitung zum späteren Nachschlagen auf! Wenn Sie
das Gerät anderen Personen zur Nutzung überlassen,
übergeben Sie auch diese Anleitung.
Benutzte Symbole:
Achtung!
Hier wird auf eine Gefahr hingewiesen.
Hinweis.
Dieser Abschnitt enthält zusätzliche wichtige
Informationen!
2 Gefahrenhinweise
Önen Sie das Gerät nicht. Es enthält keine durch
den Anwender zu wartenden Teile. Im Fehlerfall
lassen Sie das Gerät von einer Fachkraft prüfen.
Bei Sach- oder Personenschäden, die durch un-
sachgemäße Handhabung oder Nichtbeachten
der Gefahrenhinweise verursacht werden, über-
nehmen wir keine Haftung. In solchen Fällen er-
lischt jeder Gewährleistungsanspruch! Für Folge-
schäden übernehmen wir keine Haftung!

14
Gefahrenhinweise
Aus Sicherheits- und Zulassungsgründen (CE) ist
das eigenmächtige Umbauen und/oder Verän-
dern des Geräts nicht gestattet.
Betreiben Sie das Gerät nur in trockener sowie
staubfreier Umgebung. Setzen Sie es keinem Ein-
fluss von Feuchtigkeit, Vibrationen, ständiger
Sonnen- oder anderer Wärmeeinstrahlung, Kälte
und keinen mechanischen Belastungen aus.
Das Gerät ist kein Spielzeug! Erlauben Sie Kindern
nicht damit zu spielen. Lassen Sie das Verpa-
ckungsmaterial nicht achtlos liegen. Plastikfolien/
-tüten, Styroporteile etc. können für Kinder zu
einem gefährlichen Spielzeug werden.
Das Gerät ist nur für den Einsatz im Umfeld von
Wohnbereichen, Geschäfts- und Gewerbeberei-
chen sowie in Kleinbetrieben bestimmt.
Jeder andere Einsatz, als der in dieser Bedie-
nungsanleitung beschriebene, ist nicht bestim-
mungsgemäß und führt zu Gewährleistungs- und
Haftungsausschluss.

15
Funktion und Geräteübersicht
3 Funktion und Geräteübersicht
Der Homematic IP Fenster- und Türkontakt erkennt zu-
verlässig geönete Fenster bzw. Türen über einen Mag-
netkontakt. Das Gerät ist durch mitgelieferte Klebestrei-
fen oder Schrauben leicht zu montieren.
Sie haben die Möglichkeit, den Fenster- und Türkontakt
direkt an den Homematic IP Heizkörperthermostat – ba-
sic anzulernen, um die Raumtemperatur beim Lüften au-
tomatisch abzusenken.
Alternativ können Sie den Fenster- und Türkontakt in Ver-
bindung mit einem Homematic IP Access Point komforta-
bel über die kostenlose Smartphone App ins HomematicIP
Smart-Home-System integrieren und für umfangreiche
Raumklima- und Sicherheitsanwendungen nutzen. Geö-
nete Fenster und Türen werden unmittelbar in der Home-
matic IP App angezeigt – so können Sie auch von unter-
wegs Ihre Fenster und Türen immer im Auge behalten.

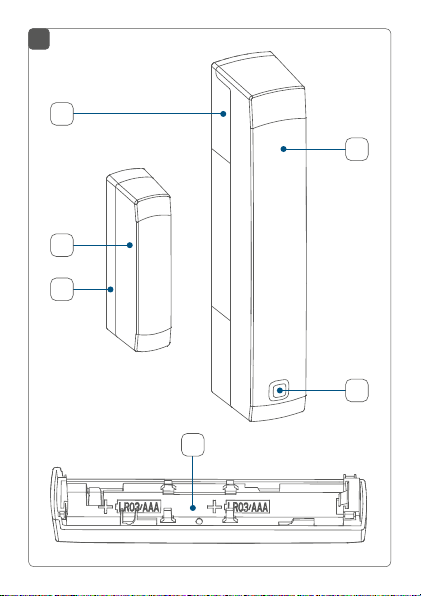

Geräteübersicht (s. Abbildung 1):
(A) Halterung
(B) Elektronikeinheit
(C) Systemtaste (Anlerntaste und LED)
(D) Magnetkontakt
(E) Distanzstück (6 mm) für Magnetkontakt
(F) Batteriefach

16
Allgemeine Systeminformationen
4 Allgemeine Systeminformationen
Dieses Gerät ist Teil des Homematic IP Smart-Home-
Systems und kommuniziert über das Homematic IP
Funkprotokoll. Alle Geräte des Systems können komfor-
tabel und individuell per Smartphone über die Homema-
tic IP App konfiguriert werden. Alternativ haben Sie die
Möglichkeit, Homematic IP Geräte über die Homema-
tic Zentrale CCU2/CCU3 oder in Verbindung mit vielen
Partnerlösungen zu betreiben. Welcher Funktionsum-
fang sich innerhalb des Systems im Zusammenspiel mit
weiteren Komponenten ergibt, entnehmen Sie bitte dem
Homematic IP Anwenderhandbuch. Alle technischen
Dokumente und Updates finden Sie stets aktuell unter
www.homematic-ip.com.
5 Inbetriebnahme
5.1 Anlernen
Bitte lesen Sie diesen Abschnitt erst vollständig,
bevor Sie mit dem Anlernen beginnen.
Sie können das Gerät entweder direkt an einen Home-
matic IP Heizkörperthermostat – basic oder an den
Homematic IP Access Point (HmIP-HAP) anlernen. Beim
direkten Anlernen erfolgt die Konfiguration am Gerät und
beim Anlernen an den Access Point über die Homema-
ticIP App.

17
Inbetriebnahme
5.1.1 Direktes Anlernen an ein Homematic IP Gerät
Sie können Homematic IP Fenster- und Türkontakt
mit Magnet (HmIP-SWDM) an einen Homematic IP
Heizkörperthermostat – basic (HmIP-eTRV-B) an-
lernen.
Halten Sie beim Anlernen einen Mindestabstand
von 50cm zwischen den Geräten ein.
Sie können den Anlernvorgang durch erneute
kurze Betätigung der Systemtaste (C) abbrechen.
Dies wird durch rotes Aufleuchten der Geräte-
LED (C) bestätigt.
Um das Gerät an ein anderes Homematic IP Gerät anzuler-
nen, müssen beide Geräte in den Anlernmodus gebracht
werden. Gehen Sie dazu wie folgt vor:

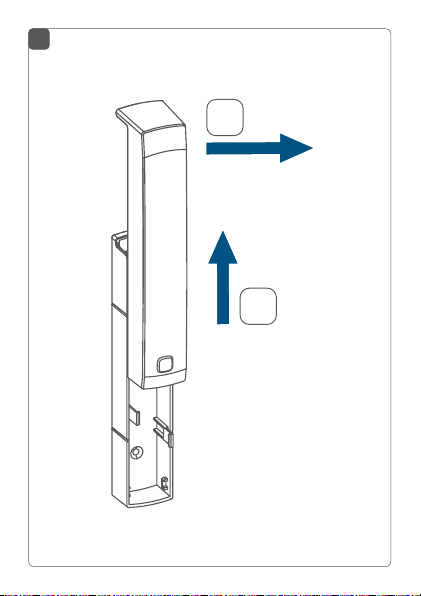

• Lösen Sie die Elektronikeinheit (B) aus der Hal-
terung (A), indem Sie diese nach oben schieben
und nach vorne abnehmen (s. Abbildung 2).
• Ziehen Sie den Isolierstreifen aus dem Batteriefach
(F) des Fenster- und Türkontakts heraus.
• Drücken Sie für mind. 4 s auf die Systemtaste (C),
um den Anlernmodus zu aktivieren (s. Abbildung
3). Die Geräte-LED (C) beginnt orange zu blinken.
Der Anlernmodus ist für 3 Minuten aktiv.
• Drücken Sie die Systemtaste des anzulernenden
Geräts (z. B. des Homematic IP Heizkörperther-

18
Inbetriebnahme
mostat – basic) für mind. 4 s, um den Anlernmo-
dus zu aktivieren (s. Abbildung 3). Die Geräte-LED
beginnt orange zu blinken. Weitere Informatio-
nen dazu können Sie der Bedienungsanleitung
des jeweiligen Geräts entnehmen.
Erfolgreiches Anlernen wird durch grünes Blinken der Gerä-
te-LED signalisiert. War der Anlernvorgang nicht erfolgreich,
leuchtet die Geräte-LED rot auf. Versuchen Sie es erneut.
Wenn kein Anlernen erfolgt, wird der Anlernmo-
dus automatisch nach 3 Minuten beendet.
Wenn Sie ein weiteres Gerät hinzufügen möch-
ten, müssen Sie zunächst das bereits bestehende
Gerät und anschließend das neue Gerät in den
Anlernmodus bringen.
Wenn Sie z. B. einen weiteren Heizkörperthermo-
stat hinzufügen möchten, müssen Sie zunächst
den neuen Heizkörperthermostat an den beste-
henden Heizkörperthermostat anlernen. An-
schließend können Sie den neuen Heizkörper-
thermostat an den bestehenden Tür- und
Fensterkontakt anlernen.
Wenn Sie mehrere Geräte in einem Raum verwen-
den, sollten Sie alle Geräte aneinander anlernen.

19
Inbetriebnahme
5.1.2 Anlernen an den Access Point (alternativ)
Richten Sie zunächst Ihren Homematic IP Access
Point über die Homematic IP App ein, um weitere
Homematic IP Geräte im System nutzen zu kön-
nen. Ausführliche Informationen dazu finden Sie
in der Bedienungsanleitung des Access Points.
Sie können das Gerät sowohl an den Access Point
als auch an die Homematic Zentrale CCU2/CCU3
anlernen. Weitere Informationen dazu entnehmen
Sie bitte dem Homematic IP Anwenderhandbuch
(zu finden im Downloadbereich unter
www.homematic-ip.com).
Damit das Gerät in Ihr System integriert und per Home-
matic IP App gesteuert werden kann, muss er an den
Homematic IP Access Point angelernt werden.
Zum Anlernen des Geräts gehen Sie wie folgt vor:
• Önen Sie die Homematic IP App auf Ihrem
Smartphone.
• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.
• Lösen Sie die Elektronikeinheit (B) aus der Hal-
terung (A), indem Sie diese nach oben schieben
und nach vorne abnehmen (s. Abbildung 2).
• Ziehen Sie den Isolierstreifen aus dem Batteriefach
(F) des Fenster- und Türkontakts heraus. Der An-
lernmodus ist für 3 Minuten aktiv.

20
Inbetriebnahme
Sie können den Anlernmodus manuell für weitere
3 Minuten starten, indem Sie die Systemtaste (C)
kurz drücken (s. Abbildung 4).
• Das Gerät erscheint automatisch in der Homema-
tic IP App.
• Zur Bestätigung geben Sie in der App die letzten
vier Ziern der Gerätenummer (SGTIN) ein oder
scannen Sie den QR-Code. Die Gerätenummer
finden Sie auf dem Aufkleber im Lieferumfang
oder direkt am Gerät.
• Warten Sie, bis der Anlernvorgang abgeschlossen
ist.
• Zur Bestätigung eines erfolgreichen Anlernvor-
gangs leuchtet die LED (C) grün. Das Gerät ist nun
einsatzbereit.
Leuchtet die LED rot, versuchen Sie es erneut.
• Wählen Sie aus, in welcher Anwendung (z. B.
Raumklima und/oder Sicherheit) Sie das Gerät
verwenden möchten.
• Vergeben Sie in der App einen Namen für das Ge-
rät und ordnen Sie es einem Raum zu.
