Homematic IP HmIP-SWO-B Parts list manual

Installations- und
Bedienungsanleitung
Installation instruction and
operating manual
Wettersensor – basic S. 2
Weather Sensor – basic p. 31
HmIP-SWO-B

Lieferumfang
Anzahl Bezeichnung
1 Homematic IP Wettersensor – basic
1 Edelstahlmast
1 Rohrverbinder (für den Edelstahlmast)
1 Schlauchschelle 40/64 mm
1 Rohrverbinderprofil (X-Profil)
2 Schrauben
1 Torxschlüssel
3 1,5 V LR6/Mignon/AA Batterie
1 Bedienungsanleitung
Dokumentation © 2017 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf
diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert
werden oder unter Verwendung elektronischer, mechanischer oder chemischer
Verfahren vervielfältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel
oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch
regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen.
Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen
wir keine Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne Vorankündi-
gung vorgenommen werden.
152087 (web)
Version 1.0 (10/2017)

1
F
E
C
A
B
D

3
G
HI
G
A: B:
I
H
2

3
4

5
6

7
Inhaltsverzeichnis
1 Hinweise zur Anleitung...................................................8
2 Gefahrenhinweise............................................................8
3 Funktion und Geräteübersicht .................................... 11
4 Allgemeine Systeminformationen ..............................13
5 Montage...........................................................................13
6 Anlernen...........................................................................16
7 Batterien wechseln ........................................................18
8 Fehlerbehebung ............................................................ 20
8.1 Schwache Batterien ........................................................... 20
8.2 Befehl nicht bestätigt......................................................... 20
8.3 Duty Cycle ............................................................................21
8.4 Fehlercodes und Blinkfolgen ........................................... 22
9 Wiederherstellung der Werkseinstellungen..............24
10 Wartung und Reinigung................................................25
11 Informationen zum Helligkeitssensor........................26
12 Allgemeine Hinweise zum Funkbetrieb.....................27
13 Technische Daten ..........................................................28

8
Hinweise zur Anleitung
1 Hinweise zur Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr
Homematic IP Gerät in Betrieb nehmen. Bewahren Sie
die Anleitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung über-
lassen, übergeben Sie auch diese Anleitung.
Benutzte Symbole:
Achtung!
Hier wird auf eine Gefahr hingewiesen.
Hinweis.
Dieser Abschnitt enthält zusätzliche wichtige In-
formationen!
2 Gefahrenhinweise
Önen Sie das Gerät (mit Ausnahme der Abde-
ckung) nicht. Es enthält keine durch den Anwender
zu wartenden Teile. Lassen Sie das Gerät im Fehler-
fall von einer Fachkraft prüfen.
Aus Sicherheits- und Zulassungsgründen (CE) ist
das eigenmächtige Umbauen und/oder Verändern
des Geräts nicht gestattet.

9
Hinweise zur Anleitung
Das Gerät ist kein Spielzeug! Erlauben Sie Kindern
nicht damit zu spielen. Lassen Sie das
Verpackungsmaterial nicht achtlos liegen.
Plastikfolien/-tüten, Styroporteile etc. können für
Kinder zu einem gefährlichen Spielzeug werden.
Bei Sach- oder Personenschäden, die durch un-
sachgemäße Handhabung oder Nichtbeachten der
Gefahrenhinweise verursacht werden, überneh-
men wir keine Haftung. In solchen Fällen erlischt
jeder Gewährleistungsanspruch! Für Folgeschäden
übernehmen wir keine Haftung!
Verwenden Sie das Gerät nicht, wenn es von außen
erkennbare Schäden, z. B. am Gehäuse oder an
den Bedienelementen bzw. eine Funktionsstörung
aufweist. Lassen Sie das Gerät im Zweifelsfall von
einer Fachkraft prüfen.
Betreiben Sie das Gerät nur im geschlossenen Zu-
stand.
Montieren Sie das Gerät so, dass es nicht umstür-
zen, herabfallen und Schäden herbeiführen kann.

10
Hinweise zur Anleitung
Der mitgelieferte Edelstahlmast (I) darf nur zur
Montage der Wettersensors genutzt werden. Kei-
nesfalls dürfen daran andere Gegenstände (z. B.
Antennen, Fahnen etc.) montiert werden.
Installieren Sie das Gerät nicht als höchsten Punkt
im freien Gelände (z. B. auf Gebäuden, Bäumen
oder Masten). Es besteht Blitzschlaggefahr! Bei
Montage an Gebäuden sind die Vorschriften des
Blitzschutzes einzuhalten.
Wählen Sie den Montageort so, dass das Gerät zu
Wartungszwecken erreichbar ist.
Jeder andere Einsatz, als der in dieser Bedienungs-
anleitung beschriebene, ist nicht bestimmungsge-
mäß und führt zu Gewährleistungs- und Haftungs-
ausschluss.

11
Funktion und Geräteübersicht
3 Funktion und Geräteübersicht
Der Homematic IP Wettersensor ist für den vielseitigen
Einsatz im Außenbereich zur Erfassung von Wetterdaten
geeignet. Der multifunktionale Wettersensor bietet zahl-
reiche Anwendungsmöglichkeiten durch die Erfassung
vieler relevanter Wetter- und Klimadaten wie:
• Temperatur,
• Luftfeuchtigkeit,
• Windgeschwindigkeit,
• Helligkeit (relativ) und
• Sonnenscheindauer.
Diese Daten sendet der Wettersensor zyklisch per Funk
an die Homematic IP App. So haben Sie stets alle aktu-
ellen Werte im Blick oder können die gemessenen Daten
für die Steuerung anderer Homematic IP Geräte nutzen
(z. B. für das Hochfahren von Rollläden bei starkem Wind
oder das Ausfahren der Markise bei Sonnenschein).
Dank der Funk-Kommunikation und des Batteriebetriebs
ist der Wettersensor frei platzierbar und leicht zu mon-
tieren.

12
Funktion und Geräteübersicht
Geräteübersicht (s. Abbildung 1):
(A) Anemometer (Windgeschwindigkeitssensor)
(B) Hauptsensor (Temperatur, Luftfeuchtigkeit, Hellig-
keit)
(C) System LED
(D) System Button
(E) Batteriefach
(F) Rohr/Edelstahlmast

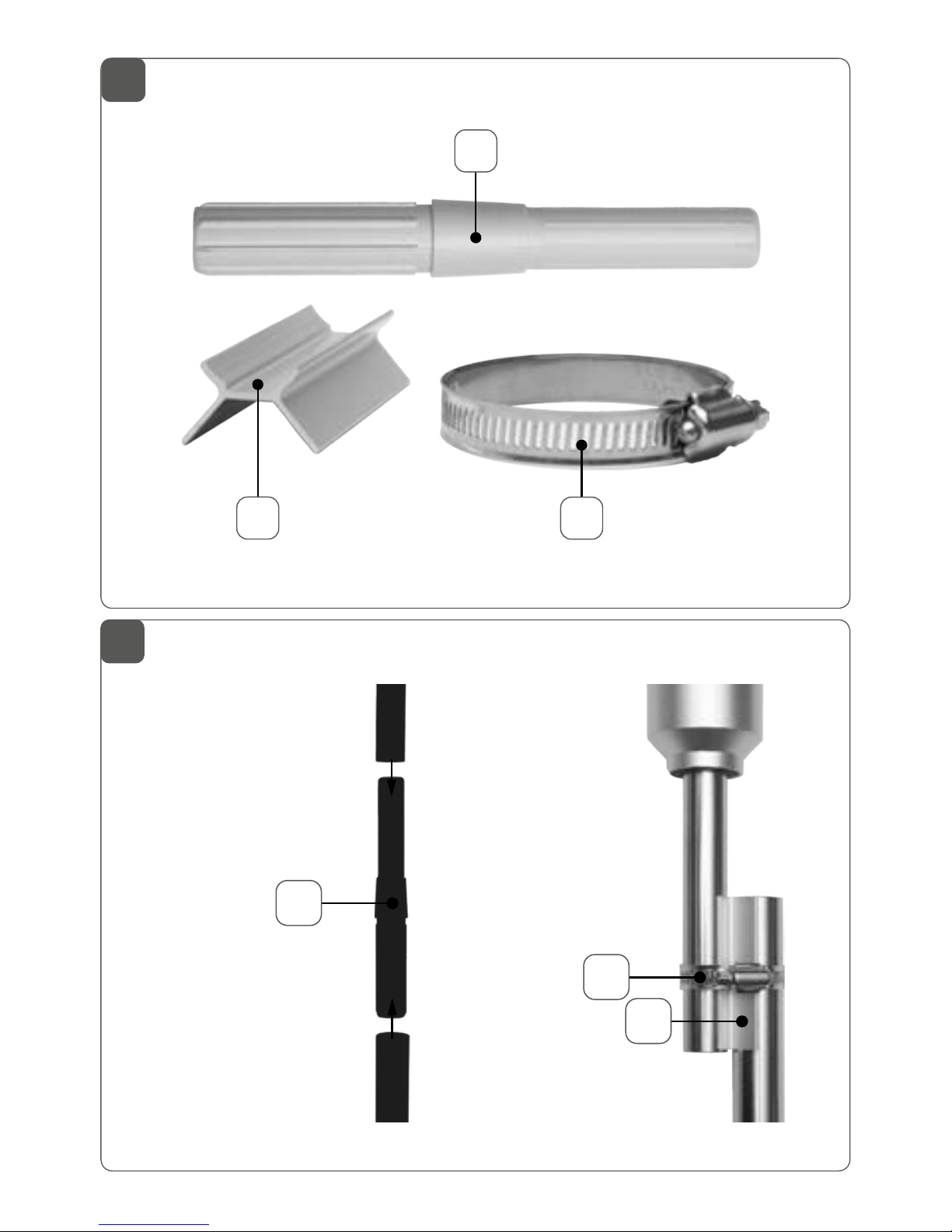

Übersicht Zubehör (s. Abbildung 2):
(G) Rohrverbinder (für den Edelstahlmast)
(H) Rohrverbinderprofil (X-Profil)
(I) Schlauchschelle 40/64 mm

13
Allgemeine Systeminformationen
4 Allgemeine Systeminformationen
Dieses Gerät ist Teil des Homematic IP Smart-Home-Sys-
tems und kommuniziert über das Homematic IP Funk-
protokoll. Alle Geräte des Systems können komfortabel
und individuell per Smartphone über die HomematicIP
App konfiguriert werden. Alternativ haben Sie die Mög-
lichkeit, HomematicIP Geräte über die Homematic Zent-
rale CCU2 oder in Verbindung mit vielen Partnerlösungen
zu betreiben. Welcher Funktionsumfang sich innerhalb
des Systems im Zusammenspiel mit weiteren Kompo-
nenten ergibt, entnehmen Sie bitte dem HomematicIP
Anwenderhandbuch. Alle technischen Dokumente und
Updates finden Sie stets aktuell unter www.eQ-3.de.
5 Montage
Bevor Sie mit der Inbetriebnahme beginnen, müssen Sie
die einzeln gelieferten Komponenten des Wettersensors
miteinander verbinden. Gehen Sie dazu wie folgt vor:
Schritt 1:
• Nehmen Sie den noch nicht vollständig montier-
ten Wettersensor und das Anemometer (A) aus
der Verpackung.
• Setzen Sie das Anemometer auf das Rohr (F) über
den Hauptsensor (B).
• Achten Sie dabei darauf, dass die Einkerbung an
der Dreh-Achse mit dem Schraubloch überein-

14
Montage
stimmt (s. Abbildung 4).
• Schrauben Sie das Anemometer fest (s. Abbildung
5).
Schritt 2:
Sie haben die Möglichkeit, den Wettersensor mit dem
dreiteiligen Edelstahlmast (F) aufzustellen oder mit der
Schlauchschelle (I) und dem Rohrverbinderprofil (H) an
anderen Rohren oder Halterungen zu befestigen.
Variante A: Montage auf Edelstahlmast
• Nehmen Sie die Rohre des Edelstahlmasts (F) aus
der Verpackung.
• Setzen Sie die Rohre zusammen.
• Stecken Sie den zuvor zusammengesetzten Wet-
tersensor auf das schmale Ende des Rohrverbin-
ders (G) (s. Abbildung 3).
• Stecken Sie das andere Ende des Rohrverbinders
auf das mit einem Aufkleber markierten Rohrende
des dreiteiligen Edelstahlmasts (s. Abbildung 3).
• Stellen Sie den komplett montierten Sensor in-
nerhalb des möglichen Senderadius (bis zu 400
m (typ.) im Freifeld, Dämpfung durch Gebäude-
wände usw. berücksichtigen) auf. Achten Sie da-
rauf, dass er frei steht, damit die Windmessung
nicht durch nahestehende Gebäude, Bäume usw.
verfälscht wird.

15
Montage
Ein sonniger Standort ist möglich, da der Tempera-
tursensor in einem abgeschatteten und belüfteten
Bereich des Gehäuses liegt.
• Stecken Sie den zusammengesteckten Edelstahl-
mast (F) so tief in den Boden, dass ein sicherer
Stand gewährleistet ist.
Durch ein Umstürzen des Wettersensors besteht
Verletzungsgefahr bzw. die Gefahr der Beschädi-
gung von Fahrzeugen und Gegenständen.
Variante B: Montage mit Schellenhalterung
Mit der Schlauchschelle (I) und dem Rohrverbin-
derprofil (H) können Sie den Wettersensor an
Rohren mit einem Durchmesser von ca. 25 bis 45
mm befestigen (z. B. an Halterungen für Satelli-
tenschüsseln oder Balkongeländern).
• Legen Sie das Rohrverbinderprofil (H) zwischen
die zu verbindenden Rohre, um eine stabile Ver-
bindung der runden Auflageflächen zu gewähr-
leisten.
• Lösen Sie ggf. die Schlauchschelle (I), um diese
um die zu verbindenden Rohre zu legen.

16
Anlernen
Sollten beide Rohrenden oen liegen, müssen Sie
die Schlauchschelle nicht önen. Sie können die
Schlauchschelle einfach über die Rohre legen und
sie zusammen mit dem Rohrverbinderprofil ver-
binden.
• Ziehen Sie die Schlauchschelle mit einem geeig-
neten Schraubendreher fest (s. Abbildung 3).
6 Anlernen
Bitte lesen Sie diesen Abschnitt erst voll-
ständig, bevor Sie mit dem Anlernen be-
ginnen.
Richten Sie zunächst Ihren Homematic IP Access
Point über die Homematic IP App ein, um weitere
Homematic IP Geräte im System nutzen zu kön-
nen. Ausführliche Informationen dazu finden Sie in
der Bedienungsanleitung des Access Points.
Sie können das Gerät sowohl an den Access Point
als auch an die Homematic Zentrale CCU2 anler-
nen. Weitere Informationen dazu entnehmen Sie
bitte dem Homematic IP Anwenderhandbuch (zu
finden im Downloadbereich unter www.eQ-3.de).

17
Anlernen
Zum Anlernen des Wettersensors an den Access Point
gehen Sie wie folgt vor:
• Önen Sie die Homematic IP App auf Ihrem
Smartphone.
• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.
• Lösen Sie die Abdeckung des Hauptsensors (B),
indem Sie den Zylinder im Uhrzeigersinn drehen
und nach unten abziehen.
• Ziehen Sie den Isolierstreifen aus dem Batterie-
fach (E) heraus, um den Anlernmodus zu aktivie-
ren. Die System LED (C) beginnt zu blinken. Der
Anlernmodus ist für 3 Minuten aktiv.
Sie können den Anlernmodus für weitere 3 Minu-
ten starten, indem Sie den System Button (D) mit
einem spitzen Gegenstand kurz drücken (s. Abbil-
dung 6).
• Das Gerät erscheint automatisch in der Home-
matic IP App.
• Zur Bestätigung geben Sie in der App die letzten
vier Ziern der Gerätenummer (SGTIN) ein oder
scannen Sie den QR-Code. Die Gerätenummer
finden Sie auf dem Aufkleber im Lieferumfang
oder direkt am Gerät.
• Warten Sie, bis der Anlernvorgang abgeschlossen
ist.
• Zur Bestätigung eines erfolgreichen Anlernvor-

18
Batterien wechseln
gangs leuchtet die System LED grün. Das Gerät
ist nun einsatzbereit.
• Leuchtet die System LED rot, versuchen Sie es
erneut.
• Vergeben Sie in der App einen Namen für das Ge-
rät und ordnen Sie es einem Raum zu.
• Schieben Sie die Abdeckung von unten wieder
auf den Hauptsensor auf und rasten Sie sie durch
Drehen gegen den Uhrzeigersinn ein.
7 Batterien wechseln
Wird eine leere Batterie in der App bzw. am Gerät an-
gezeigt (s. „8.4 Fehlercodes und Blinkfolgen“ auf Seite
22), tauschen Sie die verbrauchten Batterien gegen
drei neue Batterien des Typs LR6/Mignon/AA aus. Beach-
ten Sie dabei die richtige Polung der Batterien.
Um die Batterien des Wettersensors zu wechseln, gehen
Sie wie folgt vor:
• Lösen Sie die Abdeckung des Hauptsensors (B),
indem Sie den Zylinder im Uhrzeigersinn drehen
und nach unten abziehen.
• Entnehmen Sie die leeren Batterien aus dem Bat-
teriefach (E).
• Legen Sie drei 1,5 V LR6/Mignon/AA Batterien
entsprechend der Markierung im Batteriefach
polungsrichtig in das Batteriefach ein (s. Abbil-

19
Batterien wechseln
dung 7).
• Schließen Sie das Gehäuse wieder durch Hoch-
schieben und Drehen des Zylinders gegen den
Uhrzeigersinn, bis er einrastet.
Nach dem Einlegen der Batterien führt der Wettersensor
zunächst für ca. 2 Sekunden einen Selbsttest durch. Da-
nach erfolgt die Initialisierung. Den Abschluss bildet die
Test-Anzeige (oranges und grünes Leuchten) der System
LED (C).
Vorsicht! Explosionsgefahr bei unsachgemäßem
Austausch der Batterien. Ersatz nur durch densel-
ben oder einen gleichwertigen Typ. Batterien dür-
fen niemals aufgeladen werden. Batterien nicht
ins Feuer werfen. Batterien nicht übermäßiger
Wärme aussetzen. Batterien nicht kurzschließen.
Es besteht Explosionsgefahr!
Verbrauchte Batterien gehören nicht in den Haus-
müll! Entsorgen Sie diese in Ihrer örtlichen Batte-
riesammelstelle!

20
Fehlerbehebung
8 Fehlerbehebung
8.1 Schwache Batterien
Wenn es der Spannungswert zulässt, ist der Wettersen-
sor auch bei niedriger Batteriespannung betriebsbereit. Je
nach Beanspruchung kann evtl. nach kurzer Erholungszeit
der Batterien wieder mehrfach gesendet werden.
Bricht beim Senden die Spannung wieder zusammen,
wird dies in der Homematic IP App und am Gerät ange-
zeigt (s. „8.4 Fehlercodes und Blinkfolgen“ auf Seite 22).
Tauschen Sie in diesem Fall die leeren Batterien gegen
zwei neue aus (s. „7 Batterien wechseln“ auf Seite 18).
8.2 Befehl nicht bestätigt
Bestätigt mindestens ein Empfänger einen Befehl nicht,
leuchtet zum Abschluss der fehlerhaften Übertragung die
System LED (C) rot auf. Grund für die fehlerhafte Übertra-
gung kann eine Funkstörung sein (s. „12 Allgemeine Hin-
weise zum Funkbetrieb“ auf Seite 27). Die fehlerhafte
Übertragung kann folgende Ursachen haben:
• Empfänger nicht erreichbar,
• Empfänger kann Befehl nicht ausführen (Lastaus-
fall, mechanische Blockade etc.) oder
• Empfänger defekt.
