Homematic IP HmIPW-FALMOT-C12 Parts list manual

Installations- und
Bedienungsanleitung
Installation instruction and
operating manual
Wired Fußbodenheizungs-
controller – 12 Kanäle, motorisch S. 2
Wired Floor Heating Controller –
12 channels, motorised p. 44
HmIPW-FALMOT-C12

Lieferumfang
Anzahl Bezeichnung
1
Homematic IP Wired Fußboden-
heizungscontroller – 12 Kanäle, motorisch
2 Schrauben 4,0 x 40 mm
2 Dübel 6 mm
2 Bedienungsanleitungen
1 Beiblatt mit Sicherheitshinweisen
Dokumentation © 2020 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf diese Anleitung auch nicht auszugsweise in
irgendeiner Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer Verfahren verviel-
fältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktech-
nische Mängel oder Druckfehler aufweist. Die Angaben in dieser
Anleitung werden jedoch regelmäßig überprüft und Korrekturen
in der nächsten Ausgabe vorgenommen. Für Fehler technischer
oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.
155615 (web)
Version 1.0 (07/2020)

1
I
G
12345678910 11 12
H
F
C
B
A
D
EB

120 mm
2x
2x
2
3
J
K
L
M

5,5 mm
2x
4
5

6
7

8
9
B
A
-
+
BUS

10
11
Channeltaste
drücken
Selecttaste
drücken
press
channel button
press
select button

9
Inhaltsverzeichnis
1 Hinweise zur Anleitung.................................................10
2 Gefahrenhinweise..........................................................10
3 Funktion und Geräteübersicht ....................................14
4 Allgemeine Systeminformationen .............................. 17
5 Montage...........................................................................18
5.1 Schraubmontage .................................................................18
5.2 Hutschienenmontage.........................................................18
6 Inbetriebnahme ..............................................................19
6.1 Installationshinweise...........................................................19
6.2 Kabel- und Leitungsdurchmesser....................................21
6.3 Installation............................................................................ 22
6.4 Verhalten nach Einschalten der
Spannungsversorgung....................................................... 23
6.5 Anlernen ............................................................................... 24
7 Konfiguration über den Homematic IP Wired
Wandthermostat.............................................................32
8 Manuelle Bedienung......................................................37
9 Geräteverknüpfungen löschen ...................................38
10 Fehlercodes und Blinkfolgen.......................................39
10.1 Blinkfolgen der LED............................................................ 39
10.2 Fehlercodes im Display .....................................................40
11 Wiederherstellung der Werkseinstellungen..............41
12 Wartung und Reinigung................................................42
13 Technische Daten ..........................................................43

10
Hinweise zur Anleitung
1 Hinweise zur Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home-
matic IP Gerät in Betrieb nehmen. Bewahren Sie die An-
leitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung über-
lassen, übergeben Sie auch diese Anleitung.
Benutzte Symbole:
Achtung!
Hier wird auf eine Gefahr hingewiesen.
Hinweis.
Dieser Abschnitt enthält zusätzliche wichtige In-
formationen!
2 Gefahrenhinweise
Önen Sie das Gerät nicht. Es enthält keine durch
den Anwender zu wartenden Teile. Lassen Sie das
Gerät im Fehlerfall von einer Fachkraft prüfen.
Betreiben Sie das Gerät nur in trockener sowie
staubfreier Umgebung, setzen Sie es keinem Ein-
fluss von Feuchtigkeit, Vibrationen, ständiger
Sonnen- oder anderer Wärmeeinstrahlung, Kälte
und keinen mechanischen Belastungen aus.

11
Gefahrenhinweise
Aus Sicherheits- und Zulassungsgründen (CE) ist
das eigenmächtige Umbauen und/oder Verän-
dern des Gerätes nicht gestattet.
Verwenden Sie das Gerät nicht, wenn es von au-
ßen erkennbare Schäden, z. B. am Gehäuse, an
Bedienelementen oder an den Anschlussbuchsen
aufweist. Lassen Sie das Gerät im Zweifelsfall von
einer Fachkraft prüfen.
Das Gerät ist kein Spielzeug! Erlauben Sie Kindern
nicht damit zu spielen. Lassen Sie das Verpa-
ckungsmaterial nicht achtlos liegen.
Plastikfolien/-tüten, Styroporteile etc. können für
Kinder zu einem gefährlichen Spielzeug werden.
Bei Sach- oder Personenschäden, die durch un-
sachgemäße Handhabung oder Nichtbeachten
der Gefahrenhinweise verursacht werden, über-
nehmen wir keine Haftung. In solchen Fällen er-
lischt jeder Gewährleistungsanspruch! Für Folge-
schäden übernehmen wir keine Haftung!
Das Gerät darf nur für ortsfeste Installationen ver-
wendet werden. Das Gerät ist sicher innerhalb
einer festen Installation zu fixieren.

12
Gefahrenhinweise
Das Gerät ist Teil der Gebäudeinstallation. Bei der
Planung und Errichtung sind die einschlägigen
Normen und Richtlinien des Landes zu beachten.
Das Gerät ist ausschließlich für den Betrieb am
Homematic IP Wired Bus vorgesehen. Der
Homematic IP Wired Bus ist ein SELV-Stromkreis.
Die Netzspannung der Gebäudeinstallation und
der Homematic IP Wired Bus sind getrennt zu
führen. Eine gemeinsame Führung einer Netz-
spannung und des Homematic IP Wired Bus in
Installations- und Verteilerdosen ist nicht zuläs-
sig. Die notwendige Isolation einer Netzspan-
nung der Hausinstallation zum Homematic IP
Wired Bus ist immer einzuhalten. Bei Nichtbeach-
tung der Installationshinweise können Brand oder
andere Gefahren entstehen.
Das Gerät darf nur für ortsfeste Installationen ver-
wendet werden. Das Gerät ist sicher innerhalb
einer festen Installation zu fixieren.
Beachten Sie beim Anschluss an die Geräteklem-
men die hierfür zulässigen Leitungen und Lei-
tungsquerschnitte.
Beachten Sie vor Anschluss eines Verbrauchers
die technischen Daten, insbesondere die maximal
zulässige Anschlussleistung des Fußboden-

13
Gefahrenhinweise
heizungscontrollers und Art des anzuschließen-
den Verbrauchers. Alle Lastangaben beziehen
sich auf ohmsche Lasten. Belasten Sie das Gerät
nur bis zur angegebenen Leistungsgrenze.
Vor Einbau und Anschluss des Geräts freischalten
und spannungsführende Teile in der Umgebung
abdecken.
Beachten Sie die Installationsvorschriften für Ins-
tallationen in Verteilersystemen (DINVDE0100-
410).
Der Fußbodenheizungscontroller darf nur in Ver-
bindung mit motorischen Stellantrieben
(HmIP-VDMOT) betrieben werden.
Das Gerät ist nur für den Einsatz in Wohnberei-
chen, Geschäfts- und Gewerbebereichen sowie
in Kleinbetrieben bestimmt.
Jeder andere Einsatz, als der in dieser Bedie-
nungsanleitung beschriebene, ist nicht bestim-
mungsgemäß und führt zu Gewährleistungs- und
Haftungsausschluss.

14
Funktion und Geräteübersicht
3 Funktion und Geräteübersicht
Mit dem Homematic IP Wired Fußbodenheizungscont-
roller können Sie Ihre Fußbodenheizung Raum für Raum
komfortabel und bedarfsgerecht per Smartphone-App
bzw. WebUI-Benutzeroberfläche oder mit dem Home-
matic IP (Wired) Wandthermostaten steuern und so die
Raumtemperatur auf Ihre individuellen Bedürfnisse an-
passen.
Der Fußbodenheizungscontroller wird in Verbindung mit
motorischen Stellantrieben (HmIP-VDMOT) zur Steue-
rung einer Fußbodenheizung mit bis zu 12 Heizkreisen
eingesetzt und lässt sich im Heiz- sowie Kühlmodus be-
treiben (sofern Ihre Heizungsanlage diesen Betriebsmo-
dus unterstützt).
Sie können das Gerät flexibel mit den mitgelieferten
Schrauben oder einfach auf einer Hutschiene montieren.
Geräteübersicht (s. Abbildung 1):
(A) Systemtaste (Anlerntaste und LED)
(B) LC-Display
(C) Selecttaste
(D) Channeltaste
(E) Abdeckung
(F) Rastnasen für Hutschienenmontage
(G) Busanschluss (24 V, GND, A, B)
(H) Anschlussbuchsen für motorisierte Antriebe
(I) Anschlussbuchse für Erweiterungsbox (optional
verwendbar)

15
Funktion und Geräteübersicht

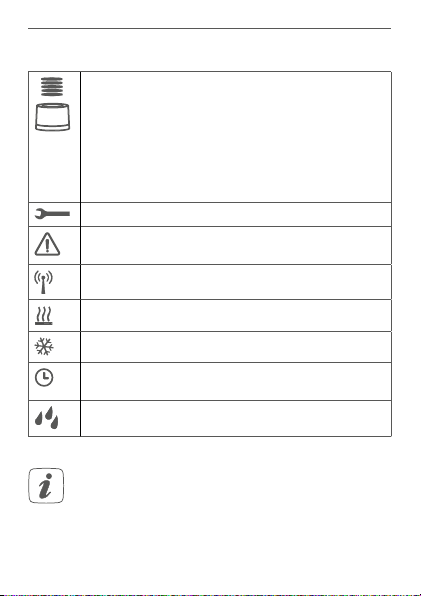

Displayübersicht (s. Abbildung 1):
Ventilpositionsanzeige:
Anzeige von Balken 1 – 5: Ventilposition > 80%
Anzeige von Balken 1 – 4: Ventilposition > 60%
Anzeige von Balken 1 – 3: Ventilposition > 40%
Anzeige von Balken 1 – 2: Ventilposition > 20%
Anzeige von Balken 1: Ventilposition > 0 %
Anzeige ohne Balken: Ventilposition = 0%
Maul-Schlüssel
Notbetrieb
Funkübertragung
Heizen
Kühlen
Externe Schaltuhr aktiv (in Verbindung mit ei-
ner Homematic IP Multi IO Box konfigurierbar)
Warnung für Betauung
Weitere Informationen zu den Symbolen finden
Sie unter „10 Fehlercodes und Blinkfolgen“ auf
Seite 38.

16
Funktion und Geräteübersicht

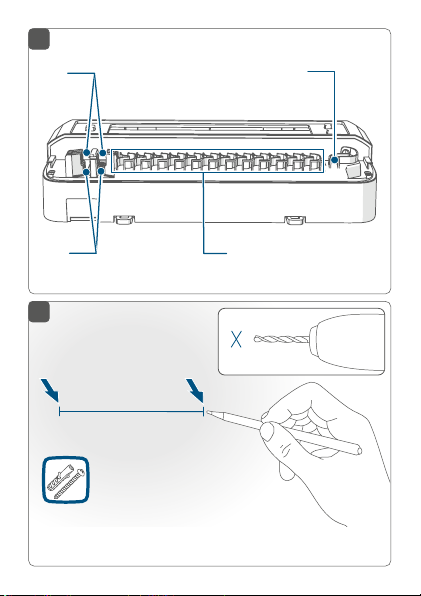

Kabeldurchführungen (s. Abbildung 2):
(J) Kabelführung für Busanschluss
(K) Kabelführung für Busanschluss
(L) Kabelführung für Erweiterungsbox
(M) Kabelführung für motorisierte Antriebe
Im Gegensatz zu konventionellen, thermischen
Stellantrieben kann der motorische Stellantrieb
jede beliebige Ventilposition, die vom Fußboden-
heizungscontroller berechnet wird, anfahren, um
die gewünschte Raumtemperatur zu erreichen.
Dadurch wird ein gleichmäßiger Wärmedurchfluss
und eine kontinuierliche Wärmeabgabe erzielt. Bei
einem Wechsel von konventionellen auf motori-
sche Stellantriebe kann es in seltenen Fällen bei
einem hoch eingestellten Pumpendruck und ge-
ringen Ventilönungen zu Durchflussgeräuschen
am Heizkreisverteiler kommen. Dies können Sie
durch Veränderung der Pumpeneinstellungen
oder durch Anpassen der Parameter des Fußbo-
denheizungscontrollers beheben.

17
Allgemeine Systeminformationen
4 Allgemeine Systeminformationen
Dieses Gerät ist Teil des Homematic IP Smart-Home-
Systems und kommuniziert über das HomematicIP Pro-
tokoll. Sie haben die Möglichkeit, alle Geräte des Systems
komfortabel und individuell über die Bedienoberfläche
der Zentrale CCU3 oder flexibel per Smartphone über
die HomematicIP App in Verbindung mit der Homema-
tic IP Cloud zu konfigurieren. Welcher Funktionsumfang
sich innerhalb des Systems im Zusammenspiel mit wei-
teren Komponenten ergibt, entnehmen Sie bitte dem
HomematicIP Wired Systemhandbuch. Alle technischen
Dokumente und Updates finden Sie stets aktuell unter
www.homematic-ip.com.
5 Montage
Sie können den Fußbodenheizungscontroller mit den
mitgelieferten Schrauben frei an der Wand montieren
oder auf eine Hutschiene setzen.
5.1 Schraubmontage
Stellen Sie sicher, dass an der gewünschten Posi-
tion in der Wand keine Leitungen verlaufen!
Um den Fußbodenheizungscontroller mithilfe der
Schrauben zu montieren, gehen Sie wie folgt vor:
• Wählen Sie einen geeigneten Montageort in der
Nähe Ihres Heizkreisverteilers aus.

18
Montage
• Zeichnen Sie zwei der Bohrlöcher im Abstand
von 120 mm mit einem Stift an der Wand an (s.
Abbildung 3).

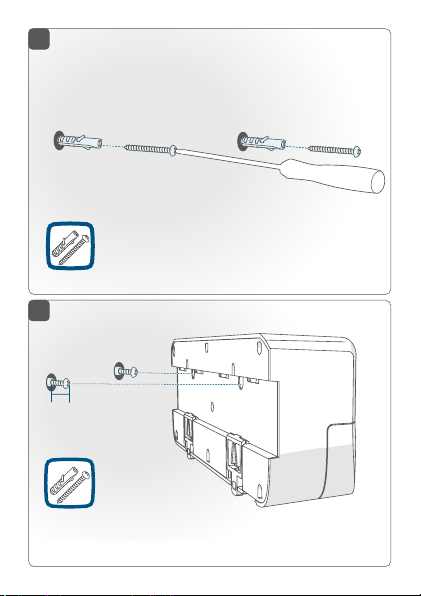

• Bohren Sie die vorgezeichneten Löcher mit ei-
nem geeigneten Bohrer von 6 mm Durchmesser
(s. Abbildung 3).
• Setzen Sie die mitgelieferten Dübel und Schrau-
ben in die Bohrlöcher ein (s. Abbildung 4). Lassen
Sie die Schrauben 5,5 mm überstehen.
• Hängen Sie den Fußbodenheizungscontroller mit
Hilfe der Schraublöcher auf den Schraubenköp-
fen auf (s. Abbildung 5).
5.2 Hutschienenmontage
Um den Fußbodenheizungscontroller auf einer Hutschie-
ne zu montieren, gehen Sie wie folgt vor:
• Setzen Sie den Fußbodenheizungscontroller auf
die Hutschiene auf (s. Abbildung 6).
• Verrasten Sie den Fußbodenheizungscontroller,
indem Sie die Rastnasen (F) nach oben drücken
(s. Abbildung 7).
• Achten Sie darauf, dass die Rastnasen komplett
einrasten und das Gerät fest auf der Schiene sitzt.

19
Inbetriebnahme
6 Inbetriebnahme
6.1 Installationshinweise
Bevor Sie das Gerät installieren und in Betrieb
nehmen können, müssen Sie zunächst einen
Homematic IP Wired Access Point (HmIPW-
DRAP) in Betrieb nehmen.
Bitte notieren Sie sich vor der Installation die auf
dem Gerät angebrachte Gerätenummer (SGTIN)
und den Verwendungszweck, damit Sie das Gerät
im Nachhinein leichter zuordnen können. Alter-
nativ steht die Gerätenummer auch auf dem bei-
liegenden QR-Code-Aufkleber.
Hinweis! Installation nur durch Personen mit
einschlägigen elektrotechnischen Kenntnissen
und Erfahrungen!*
Durch eine unsachgemäße Installation gefährden Sie
• Ihr eigenes Leben;
• das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie
schwere Sachschäden, z. B. durch einen Brand. Es droht
für Sie die persönliche Haftung bei Personen- und Sach-
schäden.

20
Inbetriebnahme
Wenden Sie sich an einen Elektroinstallateur!
*Erforderliche Fachkenntnisse für die Installation:
Für die Installation sind insbesondere folgende Fachkenntnisse er-
forderlich:
• Die anzuwendenden „5 Sicherheitsregeln“: Freischalten;
gegen Wiedereinschalten sichern; Spannungsfreiheit
feststellen; Erden und Kurzschließen; benachbarte, unter
Spannung stehende Teile abdecken oder abschranken;
• Auswahl des geeigneten Werkzeuges, der Messgeräte
und ggf. der persönlichen Schutzausrüstung;
• Auswertung der Messergebnisse;
• Auswahl des Elektro-Installationsmaterials zur Sicherstel-
lung der Abschaltbedingungen;
• IP-Schutzarten;
• Einbau des Elektroinstallationsmaterials;
• Art des Versorgungsnetzes (TN-System, IT-System,
TT-System) und die daraus folgenden Anschlussbedin-
gungen (klassische Nullung, Schutzerdung, erforderliche
Zusatzmaßnahmen etc.).
Für den Einbau des Fußbodenheizungscontrollers
in einen Stromkreisverteiler, muss das Gerät ent-
sprechend VDE 0603, DIN 43871 (Niederspan-
nungsunterverteilung (NSUV)), DIN 18015-x ein-
gebaut werden. In diesem Fall muss die Montage
auf einer Tragschiene (Hutschiene, DIN-Rail) lt.
EN50022 erfolgen. Installation und Verdrahtung
