HomeMatic 4047976317752 User manual

Montage- und
Bedienungsanleitung (S. 2)
Mounting instruction and
operating manual (p. 31)
Funk-Tür-Fensterkontakt
Wireless Shutter Contact
HM-Sec-SC-2

2
Dokumentation © 2013 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustim-
mung des Herausgebers darf dieses Handbuch auch
nicht auszugsweise in irgendeiner Form reproduziert
werden oder unter Verwendung elektronischer, mecha-
nischer oder chemischer Verfahren vervielfältigt oder
verarbeitet werden.
Es ist möglich, dass das vorliegende Handbuch noch
drucktechnische Mängel oder Druckfehler aufweist.
Die Angaben in diesem Handbuch werden jedoch
regelmäßig überprüft und Korrekturen in der nächsten
Ausgabe vorgenommen. Für Fehler technischer oder
drucktechnischer Art und ihre Folgen übernehmen wir
keine Haftung.
Alle Warenzeichen und Schutzrechte werden aner-
kannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts
können ohne Vorankündigung vorgenommen werden.
131788
V 1.8 (01/2017)

3
Inhaltsverzeichnis
1 Hinweise zu dieser Anleitung ..............4
2 Gefahrenhinweise ......................5
3 Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
4 Allgemeine Systeminformation zu Homematic. 6
5 Allgemeine Hinweise zum Funkbetrieb ......7
6 Lieferumfang und Montage ...............8
6.1 Lieferumfang ..........................8
6.2 Montage .............................10
7 Inbetriebnahme .......................14
7.1 Batterien einlegen und wechseln ..........14
7.2 Anlernen.............................17
8 Fehlermeldungen und Rückmeldungen durch
die Geräte-LED .......................24
8.1 Schwache Batterie ....................24
8.2 Befehl nicht bestätigt ...................24
8.3 Rückmeldungen durch die Geräte-LED .....24
9 Werkseinstellungen wiederherstellen.......27
10 Wartung und Reinigung .................28
11 Technische Daten......................29

4
1 Hinweise zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre
Homematic Komponenten in Betrieb nehmen. Bewah-
ren Sie die Anleitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung
überlassen, übergeben Sie auch diese Bedienungs-
anleitung.
Benutzte Symbole:
Achtung!
Hier wird auf eine Gefahr hingewiesen.
Hinweis. Dieser Abschnitt enthält zusätzliche
wichtige Informationen!
Hinweis. Dieser Abschnitt enthält zusätzliche
wichtige Informationen zur Verwendung des
Gerätes in Verbindung mit der QIVICON Home
Base.
ESD-Hinweis. Dieser Abschnitt enthält
zusätzliche wichtige Informationen zu
elektrostatischen Entladungen (ESD).

5
2 Gefahrenhinweise
Öffnen Sie das Gerät nicht, es enthält keine
durch den Anwender zu wartenden Teile.
Betreiben Sie das Gerät nur in Innenräumen
und vermeiden Sie den Einuss von
Feuchtigkeit, Staub sowie Sonnen- oder
andere Wärmebestrahlung.
3 Funktion
Der Funk-Tür-Fensterkontakt erkennt geöffnete oder
geschlossene Fenster bzw. Türen und überträgt den
Zustand per Funk an die Homematic Zentrale oder
andere Homematic Komponenten.
Das Gerät passt sich farblich an den Tür-/Fensterrah-
men an und ist leicht zu montieren.

6
(A) Magnet
(B) Elektronikeinheit
(C) Geräte-LED
(D) Anlerntaste (Rückseite)
4 Allgemeine Systeminformation
zu Homematic
Dieses Gerät ist Teil des Homematic Smart-Home-Sy-
tems und arbeitet mit dem bidirektionalen Homematic
Funkprotokoll.
Alle Geräte werden mit einer Standardkonguration
ausgeliefert. Darüber hinaus ist die Funktion des
Gerätes über ein Programmiergerät und Software

7
kongurierbar. Welcher weitergehende Funktionsum-
fang sich damit ergibt, und welche Zusatzfunktionen
sich im Homematic System im Zusammenspiel mit
weiteren Komponenten ergeben, entnehmen Sie bitte
dem Homematic WebUI Handbuch.
Alle technischen Dokumente und Updates nden Sie
stets aktuell unter www.homematic.com.
5 Allgemeine Hinweise zum
Funkbetrieb
Die Funk-Übertragung wird auf einem nicht exklusiven
Übertragungsweg realisiert, weshalb Störungen nicht
ausgeschlossen werden können.
Weitere Störeinüsse können hervorgerufen werden
durch Schaltvorgänge, Elektromotoren oder defekte
Elektrogeräte.
Die Reichweite in Gebäuden kann stark von
der im Freifeld abweichen. Außer der
Sendeleistung und den Empfangseigenschaf-
ten der Empfänger spielen Umwelteinüsse wie
Luftfeuchtigkeit neben baulichen Gegeben-
heiten vor Ort eine wichtige Rolle.

8
Hiermit erklärt die eQ-3 AG, dass sich dieses Gerät in
Übereinstimmung mit den grundlegenden Anforde-
rungen und den anderen relevanten Vorschriften der
Richtlinie 1999/5/EG bendet.
Die vollständige Konformitätserklärung nden Sie
unter www.homematic.com.
6 Lieferumfang und Montage
6.1 Lieferumfang
Der Tür-Fensterkontakt besteht im Wesentlichen aus
zwei Teilen:
• Elektronikeinheit
• Magnet
Weiterhin sindAbdeckkappen, Knopfzellen (2 x LR44),
Befestigungsmaterial und Distanzstücke zum Anpas-
sen an verschiedene Fenstertypen im Lieferumfang
enthalten. Im Detail sind dies die folgenden Teile:

9
(1) Schrauben 2,2 x 16 (4x)
(2) Schrauben 2,2 x 13 (2x)
Distanzstücke zur Höhenkorrektur des Magneten
(3) Distanzstück 14,5 mm
(4) Distanzstück 5 mm
(5) Distanzstück 3 mm
(6) Magnet
(7) Magnetabdeckung
(8) Wandhalter
(9) Elektronikeinheit

10
6.2 Montage
Bitte lesen Sie diesen Abschnitt erst vollstän-
dig, bevor Sie mit der Montage beginnen.
Sie können den Tür-Fensterkontakt mit dem mitge-
lieferten doppelseitigem Klebeband oder mit den
mitgelieferten Schrauben befestigen. Bei der Klebe-
streifenmontage können aus Stabilitätsgründen keine
zusätzlichen Distanzstücke verwendet werden.
Durch Montage mit doppelseitigem Klebeband
können unter Umständen Beschädigungen an
Türen und Fenstern entstehen.
Für die Montage gehen Sie wie folgt vor:
• Befestigen Sie einen Teil des Tür-Fensterkon-
taktes (Magnet oder Elektronikeinheit) auf dem
beweglichen Teil (Tür- oder Fensterügel), das
andere auf dem ortsfesten Teil (Rahmen).
• Entscheiden Sie anhand der Montagegegeben-
heiten welches Teil Sie wo montieren möchten.
Dabei ist es nicht wichtig, ob der Magnet rechts
oder links der Elektronikeinheit oder stehend
oder liegend montiert wird.

11
• Die Montageebenen der beiden Einheiten (A und
B) sollten übereinstimmen! Um dies zu erreichen
montieren Sie unter dem Magneten ein oder
mehrere der mitgelieferten Distanzstücke (nur
Schraubmontage).
Da es nur für den Magneten Distanzstücke
gibt, muss die Elektronikeinheit grundsätzlich
auf dem höheren bzw. hervorstehenden Teil
montiert werden.
Im Zustand „geschlossen“ sollte der Abstand C der
beiden Einheiten 8 mm nicht überschreiten.

12
Verwenden Sie bei Schraubmontage zum Befe-
stigen der Elektronikeinheit die kurzen
Senkkopfschrauben und zum Befestigen des
Magneten die längeren Linsenkopfschrauben.
Bohren Sie bei Befestigung auf harten
Untergründen mit einem 1,5 mm Bohrer vor, bei
weichen Untergründen ist dies nicht notwendig.
Durch diese beiden Schrauben wird jedoch die
Tür bzw. der Fensterügel beschädigt. Bei
Mietwohnungen könnte dies zu einer
Schadensersatzforderung oder zum Einbehalt
der Mietkaution führen.
• Montieren Sie den Halter für die Elektronikeinheit
mit dem Entriegelungselement nach oben.

13

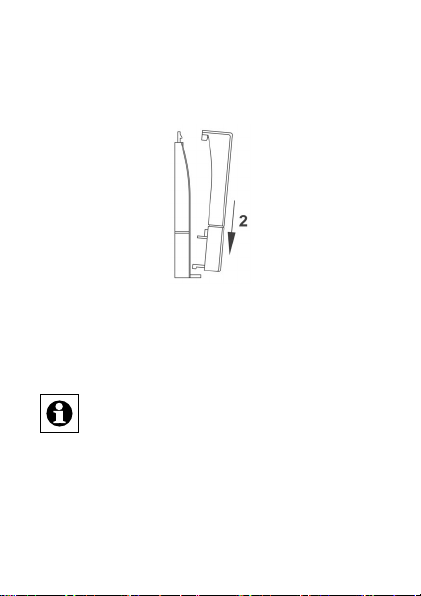

• Schieben Sie nun die Elektronikeinheit auf den
Halter, indem Sie die Einheit leicht über dem Hal-
ter in Richtung 1 auf den Halter aufsetzen und
dann bis zum Einrasten nach unten schieben (2).
• Verwenden Sie nun gegebenenfalls ein oder
mehrere der mitgelieferten Distanzstücke (A) um
den Magneten (B) auf eine Ebene mit der Elek-
tronikeinheit zu bringen (nur Schraubmontage).
Beachten Sie dabei folgendes: Bei Verwendung
des 14,5 mm hohen Distanzstücks (A) müssen
Sie dieses zunächst mit zwei Schrauben 2,2 x
16 mm befestigen und dann die Magneteinheit
(B) mit zwei weiteren Schrauben darauf xieren.
Die acheren Distanzstücke werden einfach
zusammen mit dem Magneten durch 2
Schrauben 2,2 x 16 mm (C) befestigt.

14
• Abschließend schieben Sie die Abdeckung (D) des
Magneten bis zum Einrasten auf die Magnethal-
terung.
7 Inbetriebnahme
7.1 Batterien einlegen und wechseln
Bitte lesen Sie diesen Abschnitt erst vollständig, bevor
Sie die Batterien einlegen bzw. wechseln. Achten Sie
nach dem Einlegen der Batterien auf die Blinkzeichen
der Geräte-LED.
7.1.1 Batterien einlegen
• Nehmen Sie die Elektronikeinheit aus der Be-
festigungshalterung. Auf der Rückseite bendet
sich das Batteriefach.

15
• Legen Sie die mitgelieferten Knopfzellen LR44
polrichtig entsprechend den Polaritätsmarkie-
rungen in das Batteriefach ein. Die Batterien
werden durch die Vorspannung der Batteriekon-
takte im Batteriefach festgehalten.
• Achten Sie nach dem Einlegen der Batterien
auf die Blinkzeichen der Geräte-LED (siehe
Abschnitt 7.1.3 „Verhalten nach dem Einlegen
der Batterien“).
• Setzen Sie die Elektronikeinheit wieder auf die
Befestigungshalterung.
7.1.2 Batterien wechseln
Vorsicht! Explosionsgefahr bei unsachge-
mäßem Austausch der Batterie.
Verbrauchte Batterien gehören nicht in
den Hausmüll! Entsorgen Sie diese in
Ihrer örtlichen Batteriesammelstelle!
Erfolgt beim Senden keine Reaktion des zu steu-
ernden Gerätes oder wird der Blinkcode für leere Bat-
terien angezeigt, so sind die verbrauchten Batterien
wie im vorhergegangenen Kapitel beschrieben gegen
zwei neue Knopfzellen des Typs LR44 auszutauschen.
Beachten Sie dabei die richtige Polung der Batterien.

16
7.1.3 Verhalten nach dem Einlegen der Batterien
Nach dem Einlegen der Batterie führt der Sensor
zunächst einen Selbsttest durch. Dies dauert ca. 2
Sekunden. Danach erfolgt die Initialisierung. Den Ab-
schluss bildet die LED-Test-Anzeige: rot, grün, orange
jeweils für eine halbe Sekunde.
Tritt ein Fehler auf, wird das durch rotes
Blinken signalisiert.
Danach sendet der Sensor eine Statusmeldung
(signalisiert durch orangenes Aueuchten der Geräte-
LED). Bei angelernten Sensoren gefolgt von einem
grünen oder roten Blinken, je nachdem ob der Emp-
fang bestätigt wurde oder nicht.
Einmal langes, zweimal kurzes
Blinken, Pause
(2 Wiederholungen)
Batteriespannung zu
gering
Einmal langes, einmal kurzes
Blinken, Pause (endlos) Sensor defekt
Bei niedriger Batteriespannung wird, sofern es der
Spannungswert noch zulässt, trotzdem der Sensor ak-
tiviert und ist betriebsbereit. Je nach Beanspruchung

17
kann evtl. nach kurzer Erholungszeit der Batterie wie-
der mehrfach gesendet werden. Bricht beim Senden
die Spannung wieder zusammen, wird der entspre-
chende Fehlercode angezeigt.
7.2 Anlernen
Bitte lesen Sie diesen Abschnitt erst vollstän-
dig, bevor sie mit dem Anlernen beginnen!
Um das Gerät mit QIVICON nutzen zu können,
müssen Sie es zunächst mit Ihrer QIVICON
Home Base verbinden.
Melden Sie sich dazu bitte bei „Mein QIVICON“
unter www.qivicon.com/login an. Wählen Sie
dort „Gerät hinzufügen“ und folgen Sie den
Anweisungen.
Wichtiger Hinweis zum ESD-Schutz:
Der Tür-Fensterkontakt beinhaltet Bauteile, die
empndlich auf elektrostatische Entladungen
reagieren. Wenn der Wandhalter vom
Tür-Fensterkontakt entfernt wurde, ist es
empfehlenswert, vor dem Berühren des
Tür-Fensterkontakts einschlägige Maßnahmen
anzuwenden, die einen entsprechenden Schutz

18
vor elektrostatischen Entladungen ermöglichen.
Hierzu können Sie sich z. B. mit einem
Erdungsband erden oder durch vorheriges
Berühren eines geerdeten Punktes entladen.
Damit der Tür-Fensterkontakt in Ihr Homematic
System integriert wird und mit anderen Homematic
Komponenten (z.B. einem Homematic Heizkörper-
thermostat) kommunizieren kann, muss das Gerät zu-
nächst angelernt werden. Sie können den Homematic
Tür-Fensterkontakt an andere Homematic-Geräte oder
an die Homematic Zentrale anlernen:
7.2.1 Anlernen an Homematic Geräte
Wenn Sie den Tür-Fensterkontakt an ein oder mehrere
Geräte anlernen möchten, müssen die beiden zu
verknüpfenden Geräte in den Anlernmodus gebracht
werden. Dafür gehen Sie wie folgt vor:
Halten Sie beim Anlernen einen Mindestabstand
von 50 cm zwischen den Homematic Geräten ein.
Aktivieren Sie zunächst den Anlernmodus am Tür-
Fensterkontakt.
• Um den Tür-Fensterkontakt in denAnlernmo-
dus zu bringen, drücken Sie mit einem spitzen

19
Gegenstand auf die Anlerntaste. Die Anlerntaste
bendet sich auf der Rückseite der Elektronikein-
heit. Die Geräte-LED blinkt orange.
• Erneutes Drücken der Anlerntaste bricht den An-
lernmodus ab. Die Geräte-LED leuchtet rot auf.
• Versetzen Sie jetzt das Gerät, das Sie an den
Tür-Fensterkontakt anlernen möchten, in den An-
lernmodus. Bitte entnehmen Sie der Bedienungs-
anleitung des Anlernpartners, wie Sie ihn in den
Anlernmodus versetzen.
Erfolgreiches Anlernen wird durch grünes Blinken der
Geräte-LED signalisiert.
Wenn keinAnlernen erfolgt, wird derAnlernmo-
dus automatisch nach 20 Sekunden beendet.

20
Benden sich andere Geräte im Anlernmodus,
werden diese angelernt.
Ist der Sensor bereits an eine Zentrale
angelernt und damit für direktes Anlernen
gesperrt, kann er zwar wie oben beschrieben in
den Anlernmodus gebracht werden, es erfolgt
jedoch kein Anlernen und die Geräte-LED
leuchtet für 2s rot auf.
7.2.2 Anlernen an eine Homematic Zentrale
Um Ihr Gerät softwarebasiert und komfortabel
• steuern und kongurieren,
• direkt mit anderen Geräten verknüpfen oder
• in Zentralenprogrammen nutzen zu können,
muss es zunächst an die Homematic Zentrale
angelernt werden. Das Anlernen neuer Geräte an die
Zentrale erfolgt über die Homematic Bedienoberäche
„WebUI“.
Sobald eine Komponente an eine Zentrale
angelernt ist, kann sie nur noch über diese mit
anderen Komponenten verknüpft werden.
