Homewerks 10-B41-WYCH1-B-Z User manual

SINGLE ACRYLIC HANDLE
LAVATORY FAUCET
08-22-2018

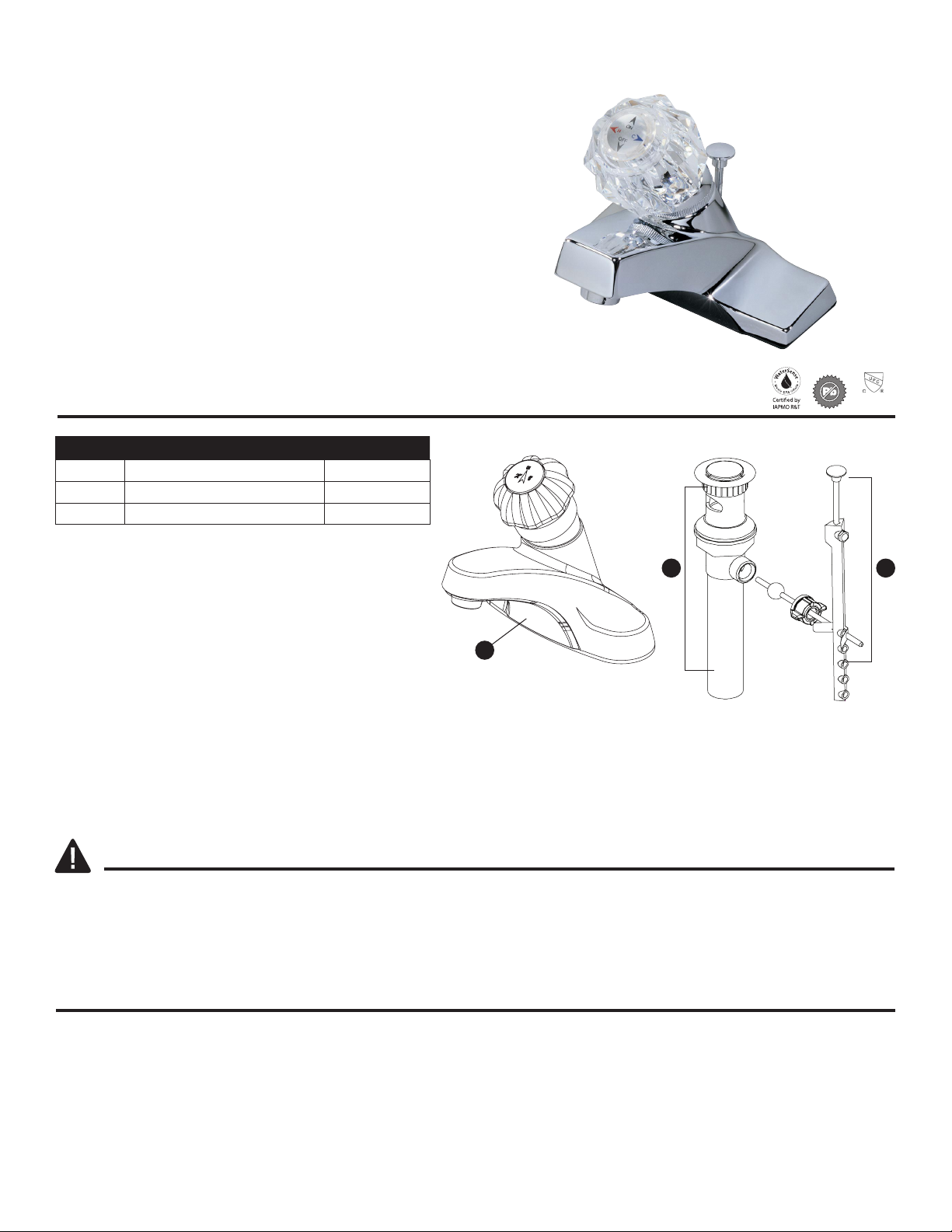

PACKAGE AND HARDWARE CONTENTS
PART DESCRIPTION QUANTITY
A Faucet body 1
B Lift rod assembly 1
C Pop-up assembly 1
MODEL
10-B41-WYCH1-B-Z – Chrome with pop-up
Homewerks Worldwide, LLC • Lake Bluff, IL 60044 • www.homewerksww.com
A
B C
PREPARATION
SAFETY INFORMATION
Before beginning assembly of product, make sure all parts are present.
Compare parts with package contents list and hardware contents. If any
part is missing or damaged, do not attempt to assemble the product.
Contact customer service for replacement parts.
Estimated Assembly Time: 30 minutes
Tools Required for Assembly (not included): Adjustable Wrench, Groove
Joint Pliers, Pipe Wrench, Phillips Head Screwdriver, Pipe Tape or Pipe
Thread Compound, and Supply Lines
Installations may vary depending on how the previous faucet was
installed. Supplies necessary for the installation of the faucet are not
all included; however, they are available wherever plumbing supplies
are sold.
Prior to beginning installation, turn off the hot or cold water lines, then
turn on the old faucet to release built-up pressure. When installing the
new faucet, hand tighten the connector nuts. DO NOT OVERTIGHTEN.
Connections that are too tight will reduce the integrity of the system.
Please read and understand this entire manual before attempting to
assemble, operate or install the product.
WARNING
• Protect your eyes with safety glasses when cutting or soldering water
supply lines.
CAUTION
• If you solder the joints during installation of the faucet, the seats,
cartridges, and washers must be removed before using a ame
or the warranty will be voided on these parts.
• Cover the sink drain to avoid losing parts.
Note: Drawings and images my vary slightly from actual product.
CALIFORNIA LEAD
PLUMBING LAW
L
E
A
D
F
R
E
E
•
S
I
N
P
L
O
M
O
•
L
E
A
D
F
R
E
E
•
S
I
N
P
L
O
M
O
•

2
www.homewerksww.com

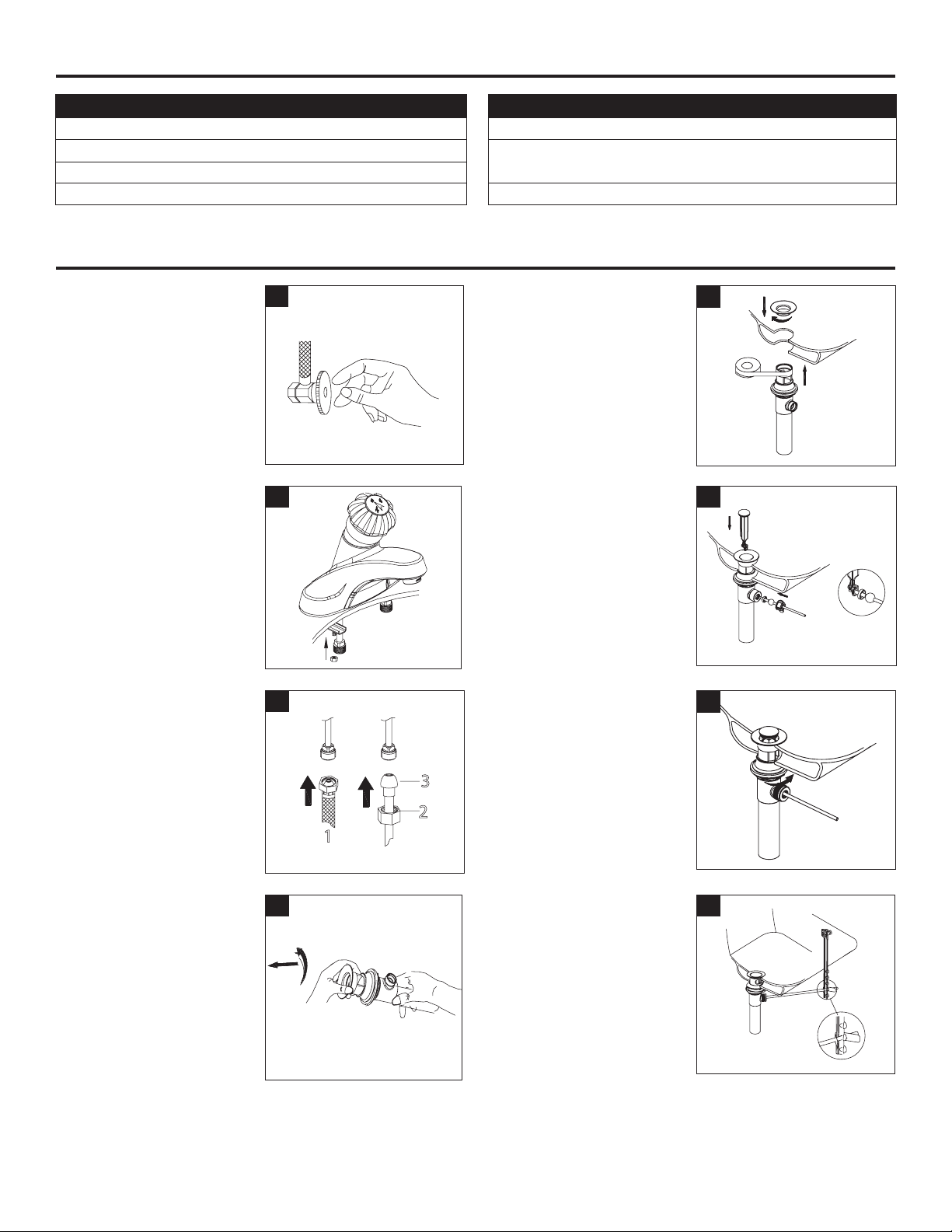

1. Turn off water at the supply
valve under the sink or at the
main water supply, disconnect
the supply line, and remove old
faucet.
Clean and dry surface area where
new faucet will be mounted.
15. Add PTFE pipe tape to the
threads on the drain body. Add
Plumbers Putty to bottom of
ange per manufacturers
directions. Insert threaded end
of drain body up through drain
hole and attach ange to body
with ball rod pointing to the rear
of the sink. Tighten the ange.
5
2. Place new faucet through holes
in top of sink. From underside,
slide washers onto threaded rods.
Secure with washer and nuts.
26. Unscrew the nut from the pop-up
body and take off the spring clip
from the ball rod (Please note:
The white packing ring must
remain on the ball rod) Place
the nut on the ball rod. Insert
the ball rod onto the side hole
of drain, slide the nut on and
tighten securely.
6
3. Connect water supply lines.
(1) Use 1/2" IPS faucet supply
lines or (2) use coupling nuts
(not supplied) with (3) ball-nose
risers (not included).
Turn water supply or shut-off
valve back on and check for
leaks. If leaks occur, gently
tighten the faucet connections.
1
2
3
37. Thread locknut from underside
of sink until rubber washer seats
securely inside opening of sink.
Tighten locknut. Wipe off excess
putty. If model has plastic wing
nut, tighten securely. If nut is
brass, tighten with a wrench
7
4. POP-UP DRAIN
INSTRUCTIONS:
Remove ange from pop-up main
body. Leave large black washer
(not included with plastic pop-ups)
and nut on drain body.
48. Place one end of spring clip
on end of ball rod. Insert rod
across and through hole in lift
rod strap. Secure other end.
8
PRODUCT SPECIFICATIONS
SPECIFICATIONS SPECIFICATIONS
Max. ow rate: 1.5 GPM (5.7 LPM) at 60 PSI Washerless cartridges
ASME A112.18.1/CSA B125 Manufactured to include no more than 0.25% weighted average lead
content on wetted surfaces
NSF 61-9
Chrome nish Total weight of item: 3.01 lbs.
ASSEMBLY INSTRUCTIONS
Note: Drawings and images my vary slightly from actual product.

3
www.homewerksww.com
ASSEMBLY INSTRUCTIONS

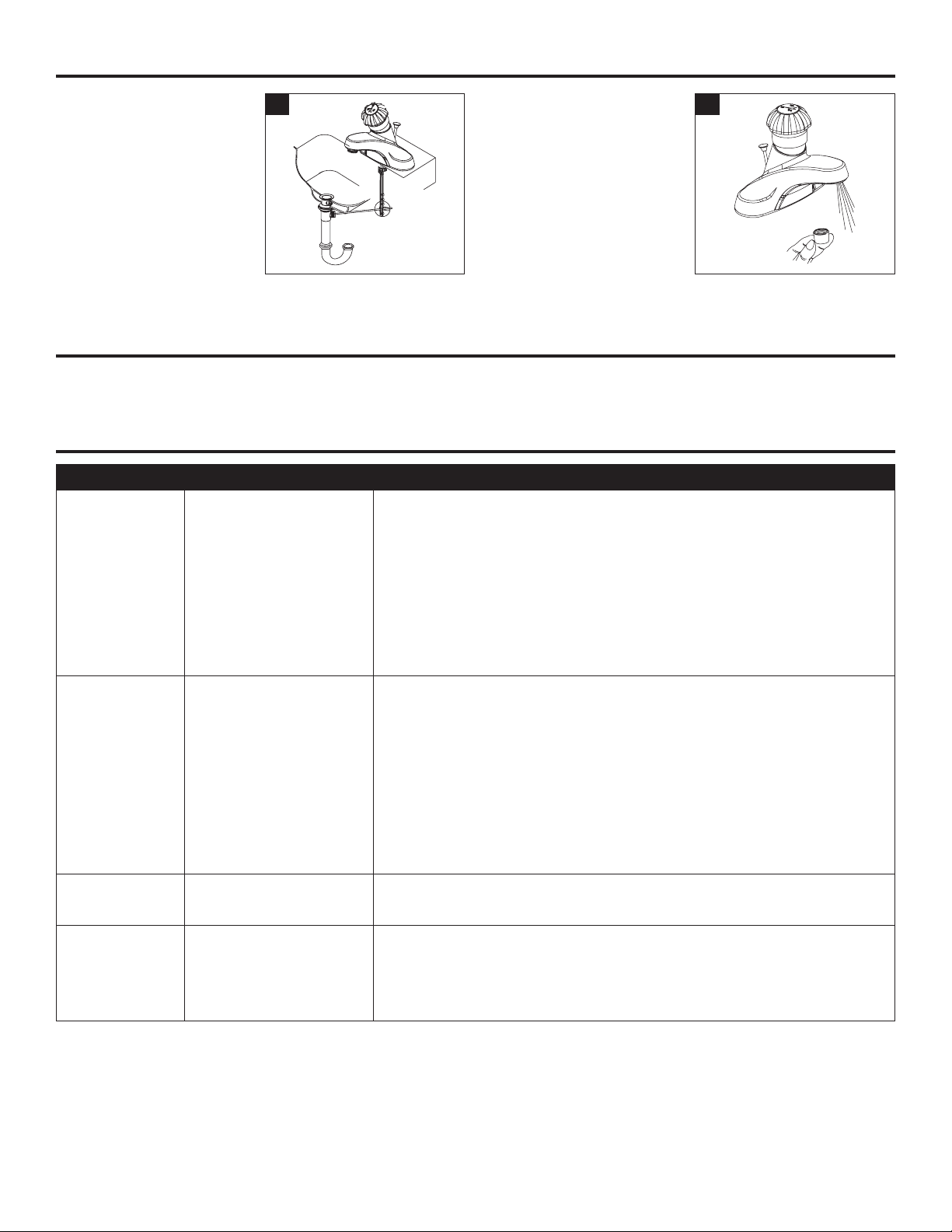

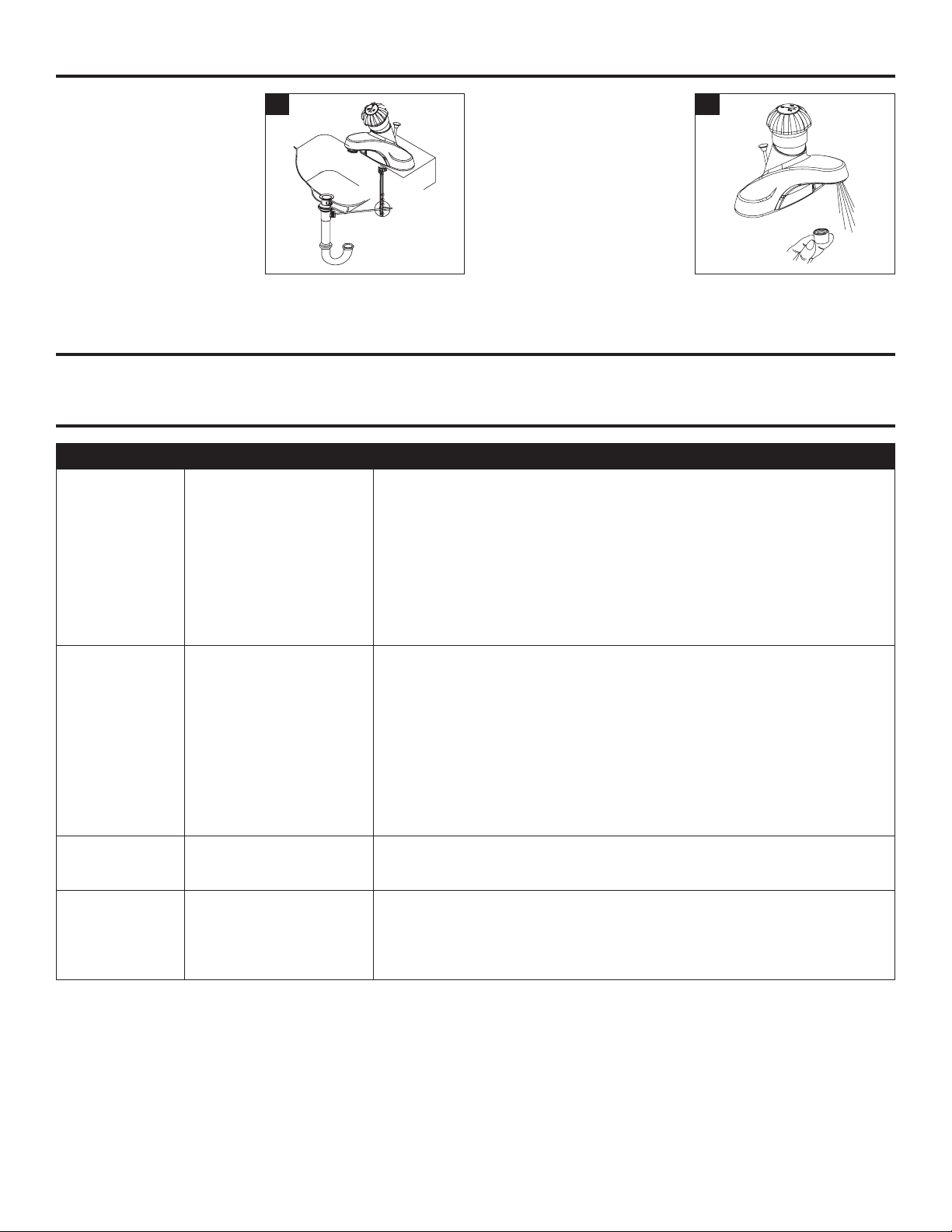

9. Insert bottom of lift rod into hole at
top of pop-up strap. Tighten with
thumb screw.
910. Important: After installation is
completed, remove aerator.
Turn on water supply and allow
both hot and cold water to
run for at least one minute each.
While water is running, check
for leaks. Replace aerator.
Tighten nuts slightly to stop
minor leaks. If problems persist,
refer to troubleshooting chart.
10
CARE AND MAINTENANCE
Clean periodically with a soft cloth. Avoid abrasive cleaners, steel wool, and harsh chemicals as these will dull the nish and void your warranty.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Leaks underneath
handle.
Bonnet has come loose or
O-ring on cartridge is dirty
or twisted.
1. Move the handle to the OFF position. Unscrew the handle screw and remove the handle.
2. Tighten the bonnet by turning it clockwise. Move the cartridge stem to the on position. The
leak should stop draining out from around the cartridge stem.
3. Shut off the water supply. Remove the bonnet by turning it counterclockwise. Lift out the
cartridge valve. Inspect the larger O-ring on the cartridge bonnet and the smaller O-ring on
the cartridge stem. Remove any debris from the O-rings. If either O-ring is twisted, straighten
it out. If either O-ring is damaged, replace the cartridge by calling customer service.
4. Position the cartridge back into the faucet body. Make sure the ridges on the two sides of
the cartridge bonnet t into the grooves on the two sides of the faucet body. Tightly screw
the bonnet onto the faucet body.
5. Re-install the handle.
Water does not
completely shut off.
Rubber valve seat is dirty,
stuck, or broken.
1. Shut off the water supply to the faucet that leaks.
2. Remove the handle on the problem side. Loosen the bonnet by turning it counterclockwise.
Lift out the cartridge assembly.
3. Inspect the rubber valve seat in the faucet body. If there is debris or brass scrap on the
surface of the seat, remove it. If the rubber seat is stuck tightly in the water inlet hole, push it
gently with a ngertip so that it moves up and down smoothly. The spring (smaller end up)
must be replaced underneath the valve seat. If the rubber valve seat is worn out or
broken, replace the cartridge by calling customer service.
4. Replace the cartridge in the faucet body. Make sure that the ridges on the two sides of the
cartridge bonnet t into the grooves on the two sides of the faucet body. Tightly screw the
bonnet onto the faucet body.
5. Re-install the handle.
Faucet leaks around
aerator.
Aerator incorrectly tted. 1. Unscrew the aerator by turning it clockwise. Inspect the black rubber packing inside the
aerator. The rubber packing should be at.
2. Screw the aerator onto the spout end and tighten.
Improper water
pattern.
Aerator dirty or small parts
inside aerator improperly
installed.
1. Remove the aerator from the spout end by turning it clockwise.
2. Gently ush the small parts inside the aerator to clear away any debris.
3. Re-install the small parts as shown in the exploded diagram. Metal screens must be at
and plastic supporter must be straight.
4. Screw the aerator onto the spout end and tighten.
Note: Drawings and images my vary slightly from actual product.

4
www.homewerksww.com
LIMITED LIFETIME WARRANTY
The distributor warrants to the original consumer purchaser this product to be free
from defects in material and workmanship under normal use in residential applications.
At its option, the Company will provide repair parts or replace defective product
when the product is used in accordance with the manufacturer’s specications.
The distributor provides a limited 5-year warranty on the nish of this product to the
original purchaser. At its option, the distributor will provide repair parts or replace
defective product when the product is used in accordance with the manufacturer’s
specications. Use of mild abrasive, abrasive or chemical cleaners may damage the
nish of the faucet. We recommend cleaning your faucet with a soft cloth, moistened
with water. Damage resulting from the use of abrasive or chemical cleaners SHALL
VOID THIS WARRANTY.
This warranty is not applicable to any products or parts of products where damage
is caused by use of non-genuine parts; is due to installation error, product misuse,
negligence or faulty maintenance; or where the product is not installed according to
local building codes.
This warranty excludes labor charges or damage incurred during installation, repair
or replacement, and any indirect, incidental or consequential damages, losses, injury
or costs of any nature. This warranty is in lieu of and excludes all other warranties,
conditions and guarantees, whether expressed or implied, including without restriction
those of merchantability or tness of use.
Liability under this warranty will not exceed the purchase price for the product claimed
to be defective by the original consumer purchaser. Some states or provinces do not
allow the exclusion or limitation of consequential damages so the above limitations
or exclusions may not apply. This warranty gives you specic legal rights and you
may also have other rights which vary from state to state, or province to province.
Inquiries regarding warranty claims can be directed to 1-877-319-3757,
8 a.m. - 5 p.m., CST, Monday - Friday.

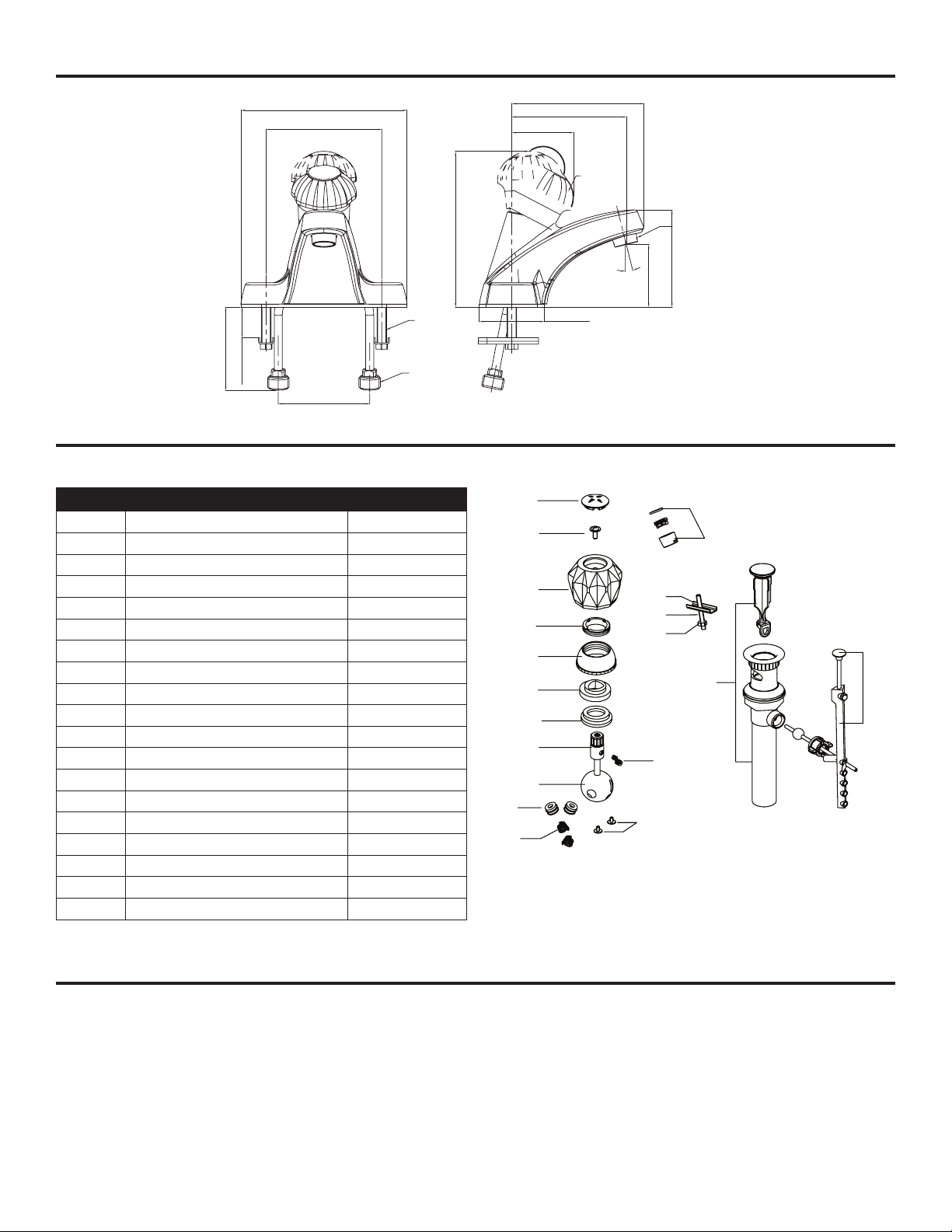

REPLACEMENT PARTS LIST
ROUGH-IN
For replacement parts, call our customer service department at 1-877-319-3757, 8 a.m. - 5 p.m., CST, Monday - Friday.
PART DESCRIPTION PART #
1Index button RP10034
2Handle screw RP50051
3Acrylic handle RP13093
4Bonnet RP70138
5Chrome cap RP80121CH
6Cam RP70107
7Cam packing RP70108
8Connector RP70109
9Set screws/connector RP50054
10 Cartridge RP22007
11 Seats RP64011
12 Springs RP70014
13 Screws RP50039
14 Aerator assembly RP30157
15 Washer RP64083
16 Bolt RP50040
17 Mounting nut RP56023
18 Pop-up assembly RP40027CH
19 Lift rod assembly RP40051CH
6-1/2" 5"
4-1/2"
2-1/2"
OPEN
CLOSE
55/64"-27UNS-2B
1/4"-20UNC-2A
1/2"-14NPSM-2A
2-1/2"
14º
4-1/2"
6"
3-3/4"
3-1/4"
1-3/4"
2-1/2"
4"
1
2
3
4
5
6
7
8
10
9
18 19
11
12
15
16
17
14
13
Note: Drawings and images my vary slightly from actual product.

MANGO ACRÍLICO SOLA
BAÑO GRIFO CON POP-UP
08-22-2018
PAQUETE DE HARDWARE Y CONTENIDO
PARTE DESCRIPCIÓN CANTIDAD
A Grifo cuerpo 1
B Montaje del tirador 1
C Pop-up ensamblaje 1
MODELO
10-B41-WYCH1-B-Z – Cromo con pop-up
Homewerks Worldwide, LLC • Lake Bluff, IL 60044 • www.homewerksww.com
A
B C
Nota: Los dibujos y las imágenes pueden variar ligeramente del
producto real.
PREPARACIÓN
INFORMACIÓN SOBRE LA SEGURIDAD
Antes de empezar el montaje del producto, asegúrese de tener todas las
piezas. Compare las piezas con la lista del contenido del paquete y el
contenido de hardware. Si alguna parte falta o está dañada, no intente
ensamblar el producto.
Póngase en contacto con el servicio al cliente para las piezas de repuesto.
Tiempo estimado de ensamblaje: 30 minutos
Herramientas necesarias para el ensamblaje (no incluidas): Llave mecánica,
Groove Alicates de junta, llave de tubo, destornillador Phillips, y las tuberías
de suministro.
Las instalaciones podrán variar dependiendo de cómo era el grifo anterior
instalado. Suministros necesarios para la instalación de la llave de agua
no son todo incluido; sin embargo, están disponibles siempre que los
suministros de plomería se venden.
Antes de comenzar la instalación, desactive las líneas de agua caliente o
fría, a continuación, encienda el grifo viejo para liberar la presión acumulada.
Al instalar el nuevo grifo, apriete a mano las tuercas de los conectores.
NO APRIETE DEMASIADO. Las conexiones que son demasiado apretadas
reducirán la integridad del sistema.
Por favor, lea y comprenda la totalidad de este manual antes de intentar
armado, manejo o instalación del producto.
ADVERTENCIA
• Proteja sus ojos con gafas de seguridad al cortar o suministro de agua
de soldadura líneas.
PRECAUCIÓN
• Si soldar las articulaciones durante la instalación de la grifería, los
asientos, cartuchos y arandelas deben ser removidos antes de utilizar
una llama o la garantía será anulada en estas partes.
• Cubra el desagüe del fregadero para evitar perder partes.
CALIFORNIA LEAD
PLUMBING LAW
L
E
A
D
F
R
E
E
•
S
I
N
P
L
O
M
O
•
L
E
A
D
F
R
E
E
•
S
I
N
P
L
O
M
O
•

6
www.homewerksww.com
1. Cierre el agua en la válvula de
suministro bajo el fregadero o en el
principal suministro de agua,
desconecte la línea de alimentación
y retire la llave vieja.
Supercie limpia y seca donde se
montará nuevo grifo.
15. Añadir cinta de teón PTFE a
las roscas del cuerpo del
desagüe. Añadir masilla de
plomería a abajo de la brida
según las instrucciones del
fabricante. Inserte el extremo
roscado de drenar cuerpo hacia
arriba a través del agujero de
drenaje y je la brida al cuerpo
con la barra de rótula apuntan-
do a la parte trasera del
fregadero. Apriete la brida.
5
2. Coloca nuevo grifo a través de
agujeros en la parte superior
del fregadero. De cara inferior,
deslice arandelas en varillas
roscadas. Asegure con la aran-
dela y tuercas.
26. Aojar la tuerca del cuerpo emer-
gente y quitar la pinza de resorte
de la barra de bola (Por favor,
tenga en cuenta: El anillo de em-
balaje blanco debe permanecer
en la barra de rótula) Coloque
la tuerca en la barra de rótula.
Inserte la varilla de bola en el
agujero lateral de la fuga, deslice
la tuerca y apriete rmemente.
6
3. Conecte las líneas de suministro
de agua.
(1) Use 1/2 "IPS líneas de sumin-
istro del grifo o (2) utilizar tuercas
de acoplamiento (no incluidos)
con (3) bandas-ball nariz (no
incluidas).
Cierre el suministro de agua o
la válvula de cierre de nuevo y
comprobar si hay fugas. Si se
producen fugas, apriete suave-
mente las conexiones grifo.
1
2
3
37. Enrosque la tuerca de seguridad
por debajo del fregadero hasta
asientos arandela de goma de
forma segura dentro de la aper-
tura de la pileta. Apriete la tuerca
de seguridad. Limpie el exceso
de masilla. Si el modelo tiene la
tuerca de mariposa de plástico,
apriete rmemente. Si la tuerca
es de latón, apriete con una llave
7
4. DRENAJE POP-UP
INSTRUCCIONES:
Quite la brida del cuerpo principal
emergente. Deja arandela grande
negro (no incluido con plástico
pop-ups) y la tuerca en el cuerpo
de drenaje.
48. Coloque un extremo de la pinza
de resorte en el extremo de la
barra de rótula. Introduzca la
varilla a través y por el oricio
de elevación correa de varilla.
Asegure otro extremo.
8
ESPECIFICACIONES DEL PRODUCTO
ESPECIFICACIONES ESPECIFICACIONES
Max. velocidad de ujo: 1.5 GPM (5,7 LPM) at 60 PSI Cartuchos sin arandelas
ASME A112.18.1/CSA B125 Fabricado a incluir no más de 0,25% de contenido de plomo promedio
ponderado en supercies mojadas
NSF 61-9
Cromo Peso total del material: 1,406 gr
INSTRUCCIONES DE MONTAJE
Nota: Los dibujos y las imágenes pueden variar ligeramente del producto real.

7
www.homewerksww.com
ASSEMBLY INSTRUCTIONS
9. Inserte parte inferior de la varilla
de elevación en el oricio en la
parte superior de la correa emer-
gente. Apriete con el tornillo de
pulgar.
910. Importante: Una vez nalizada
la instalación, retire el aireador.
Abra el suministro de agua y per-
mitir que tanto el agua caliente y
fría para funcionar por lo menos
un minuto cada una. Mientras
que el agua está en marcha,
comprobar que no haya fugas.
Vuelva a colocar el aireador.
Apretar las tuercas ligeramente
para detener las fugas menores.
Si el problema persiste, consulte
la solución de problemas gráco.
10
Nota: Los dibujos y las imágenes pueden variar ligeramente del producto real.
CUIDADO Y MANTENIMIENTO
Limpie periódicamente con un paño suave. Evite limpiadores abrasivos, estropajo de acero y químicos cáusticos porque podrían dañar el terminado y
anular la garantía.
SOLUCIÓN DE PROBLEMAS
PROBLEMA POSIBLE CAUSA ACCIÓN CORRECTIVA
Fugas debajo de
manejar. El capuchón se aojó o la junta tórica en el cartucho está sucia
o doblada.
1. Mover la palanca a la posición OFF. Aoje el tornillo de la manija y retire la manija.
2. Apriete el capó girando en sentido horario. Mueva el vástago del cartucho a la posición
de encendido. La fuga debe dejar de escape hacia afuera de todo el vástago del
cartucho.
3. Cierre el suministro de agua. Quite el capó girando en sentido antihorario. Levante la
válvula del cartucho. Inspeccione la junta tórica más grande en el capó del cartucho y la
junta tórica pequeña en el vástago del cartucho. Quite toda la suciedad de las juntas
tóricas. Si se tuerce o bien O-ring, enderezarlo. Si bien la junta tórica está dañada,
reemplace el cartucho llamando al servicio al cliente.
4. Coloque el cartucho en el cuerpo del grifo. Asegúrese de que los salientes de los dos
lados del capuchón del cartucho encajen en las ranuras de los dos lados del cuerpo del
grifo. Atornille rmemente el capuchón al cuerpo del grifo.
5. Vuelva a instalar el mango.
El agua no se cierra
por completo. Asiento de la válvula de goma está sucio, atascado o roto. 1. Cierre el suministro de agua para el grifo que gotea.
2. Quite la manija en el lado problema. Aoje el capó girando en sentido antihorario.
Levante el conjunto de cartucho.
3. Inspeccione el asiento de la válvula de goma en el cuerpo del grifo. Si hay escombros o
desechos de cobre en la supercie del asiento, retírelo. Si el asiento de goma se pega
rmemente en el oricio de entrada de agua, empuje suavemente con la yema del dedo
para que se mueva hacia arriba y hacia abajo suavemente. El resorte (más pequeño
extremo hacia arriba) debe ser reemplazado por debajo del asiento de la válvula. Si el
asiento de la válvula de goma está desgastado o roto, reemplace el cartucho llamando al
servicio al cliente.
4. Sustituya el cartucho en el cuerpo del grifo. Asegúrese de que los salientes de los dos
lados del capuchón del cartucho encajen en las ranuras de los dos lados del cuerpo del
grifo. Atornille rmemente el capuchón al cuerpo del grifo.
5. Vuelva a colocar el mango.
La llave tiene
ltración alrededor
del aireador.
Aireador incorrectamente
instalado. 1. Destornille el aireador girándolo hacia la derecha. Inspeccione el empaque de caucho negro en el interior del aireador. La junta de goma debe ser plana.
2. Atornille el aireador sobre el extremo del surtidor y apriete.
Modelo del agua
inadecuada. Aireador partes sucias o pequeñas dentro aireador mal
instalados.
1. Quite el aireador del extremo del pico girando en sentido horario.
2. Enjuague suavemente las piezas pequeñas en el interior del aireador para eliminar
cualquier residuo.
3. Vuelva a instalar las piezas pequeñas, como se muestra en el diagrama de despiece.
Pantallas de metal deben ser planas y partidario de plástico deben ser rectas.
4. Atornille el aireador sobre el extremo del surtidor y apriete.

8
www.homewerksww.com
PREPARACIÓN EN
PARTE DESCRIPCIÓN PARTE #
1Botón índice RP10034
2Tornillo de la manija RP50051
3Mango acrílico RP13093
4Capó RP70138
5Casquillo Chrome RP80121CH
6Leva RP70107
7Embalaje Cam RP70108
8Conector RP70109
9Tornillos de jación / conector RP50054
10 Cartucho RP22007
11 Asientos RP64011
12 Muelles RP70014
13 Tornillos RP50039
14 Montaje aireador RP30157
15 Lavadora RP64083
16 Tornillo RP50040
17 Tuerca de montaje RP56023
18 Pop-up ensamblaje RP40027CH
19 Montaje del tirador RP40051CH
6-1/2" 5"
4-1/2"
2-1/2"
OPEN
CLOSE
55/64"-27UNS-2B
1/4"-20UNC-2A
1/2"-14NPSM-2A
2-1/2"
14º
4-1/2"
6"
3-3/4"
3-1/4"
1-3/4"
2-1/2"
4"
1
2
3
4
5
6
7
8
10
9
18 19
11
12
15
16
17
14
13
Nota: Los dibujos y las imágenes pueden variar ligeramente del producto real.
LISTA DE REPUESTOS
Para piezas de repuesto, llame a nuestro departamento de servicio al cliente al 1-877-319-3757, 08 a.m.-5 p.m. CST, Lunes - Viernes.
GARANTÍA LIMITADA DE POR VIDA
El distribuidor garantiza al comprador original que este producto está libre de
defectos en materiales y mano de obra bajo condiciones normales de uso en aplica-
ciones residenciales. A su propia discreción, la Compañía proporcionará las piezas
de reparación o sustituir el producto defectuoso cuando el producto se utiliza de
acuerdo con las especicaciones del fabricante.
El distribuidor ofrece una garantía limitada de 5 años en el acabado de este
producto al comprador original. A su propia discreción, el distribuidor proporcionará
las piezas de reparación o sustituir el producto defectuoso cuando el producto se
utiliza de acuerdo con las especicaciones del fabricante. El uso de productos de
limpieza abrasivos, abrasivos o químicos leves puede dañar el acabado de la
grifería. Se recomienda limpiar el grifo con un paño suave, humedecido con agua.
El daño resultante por el uso de limpiadores abrasivos o químicos anulará esta
garantía.
Esta garantía no es aplicable a cualquiera de los productos o partes de productos
casos de daños causados por el uso de piezas que no sean originales; se debe a
un error de instalación, mal uso del producto, negligencia o mantenimiento
inadecuado; o cuando el producto no se instala de acuerdo con los códigos de
construcción locales.
Esta garantía excluye los cargos de mano de obra o daños incurridos durante la
instalación, reparación o sustitución, y cualquier daño indirecto, incidental o
consecuente, pérdidas, heridas o costos de cualquier naturaleza. Esta garantía
reemplaza y excluye todas las otras garantías, condiciones y garantías, ya sean
expresas o implícitas, incluyendo, sin restricción alguna aquellas de comercial-
ización o aptitud de uso.
La responsabilidad bajo esta garantía no excederá el precio de compra del producto
supuestamente defectuoso por el comprador original. Algunos estados o provincias
no permiten la exclusión o limitación de daños consecuentes, por lo que no pueden
aplicarse las limitaciones anteriores. Esta garantía le otorga derechos legales
especícos y usted también puede tener otros derechos que varían de estado a
estado o de provincia a provincia.
Las preguntas sobre las reclamaciones de garantía se pueden dirigir al
1-877-319-3757, 08 a.m.-5 p.m. CST, Lunes - Viernes.
