Homewerks 3220-140-CH-BC-Z User manual

TWO BLADE HANDLE
LAVATORY FAUCET

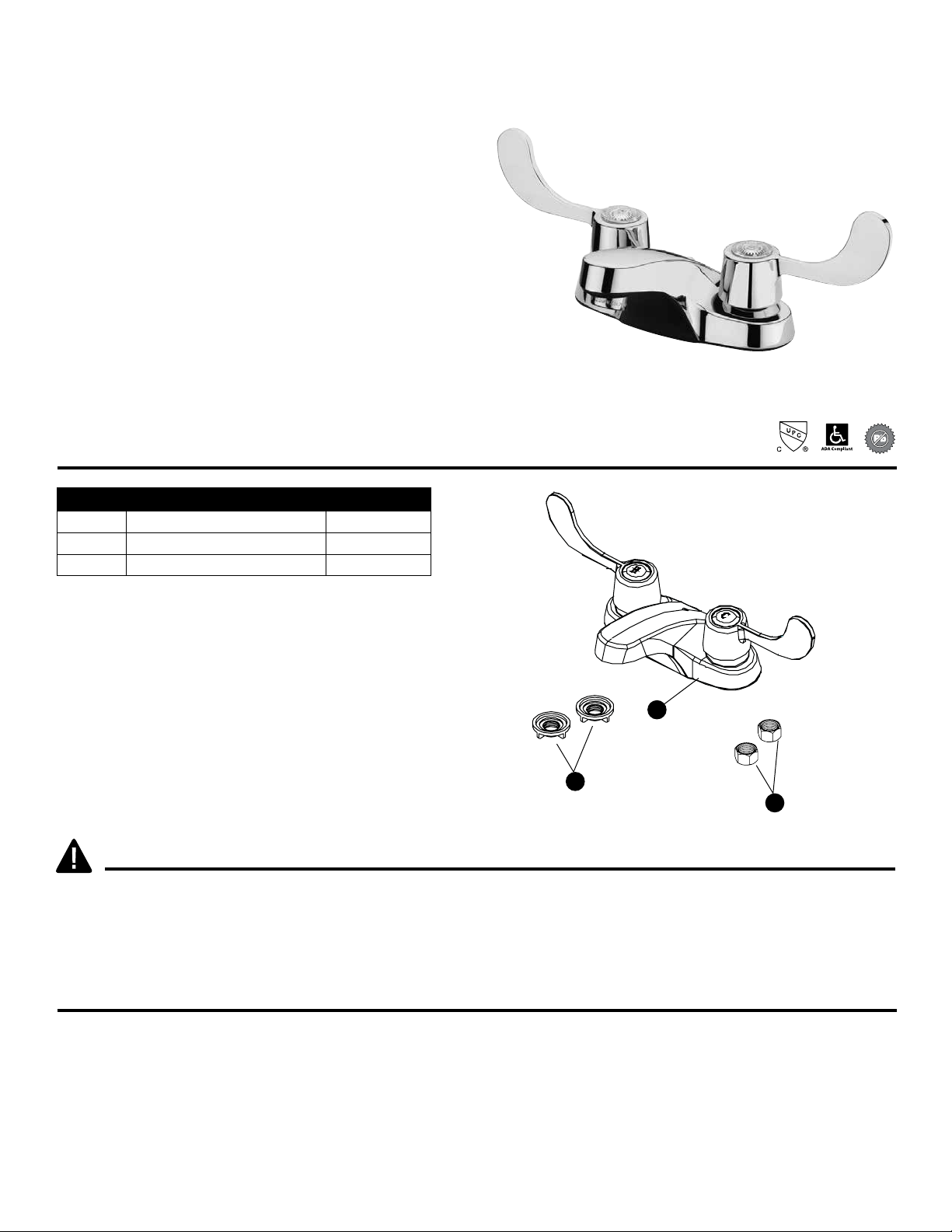

PACKAGE AND HARDWARE CONTENTS
PART DESCRIPTION QUANTITY
A Faucet body 1
B Mounting nuts 2
C Coupling nuts 2
MODELS
3220-140-CH-BC-Z – Chrome
Homewerks Worldwide, LLC • Lincolnshire, IL 60069 • www.homewerksww.com
A
B
C
PREPARATION
SAFETY INFORMATION
Before beginning assembly of product, make sure all parts are present.
Compare parts with package contents list and hardware contents. If any
part is missing or damaged, do not attempt to assemble the product.
Contact customer service for replacement parts.
Estimated Assembly Time: 30 minutes
Tools Required for Assembly (not included): Adjustable Wrench, Groove
Joint Pliers, Pipe Wrench, Phillips Head Screwdriver, and Supply Lines.
Installations may vary depending on how the previous faucet was
installed. Supplies necessary for the installation of the faucet are not
all included; however, they are available wherever plumbing supplies
are sold.
Prior to beginning installation, turn off the hot or cold water lines, then
turn on the old faucet to release built-up pressure. When installing the
new faucet, hand tighten the connector nuts. DO NOT OVERTIGHTEN.
Connections that are too tight will reduce the integrity of the system.
Please read and understand this entire manual before attempting to
assemble, operate or install the product.
WARNING
• Protect your eyes with safety glasses when cutting or soldering water
supply lines.
CAUTION
• If you solder the joints during installation of the faucet, the seats,
cartridges, and washers must be removed before using a ame
or the warranty will be voided on these parts.
• Cover the sink drain to avoid losing parts.
L
E
A
D
F
R
E
E
•
S
I
N
P
L
O
M
O
•
L
E
A
D
F
R
E
E
•
S
I
N
P
L
O
M
O
•
NSF 61-9
10-27-2015

2
www.homewerksww.com

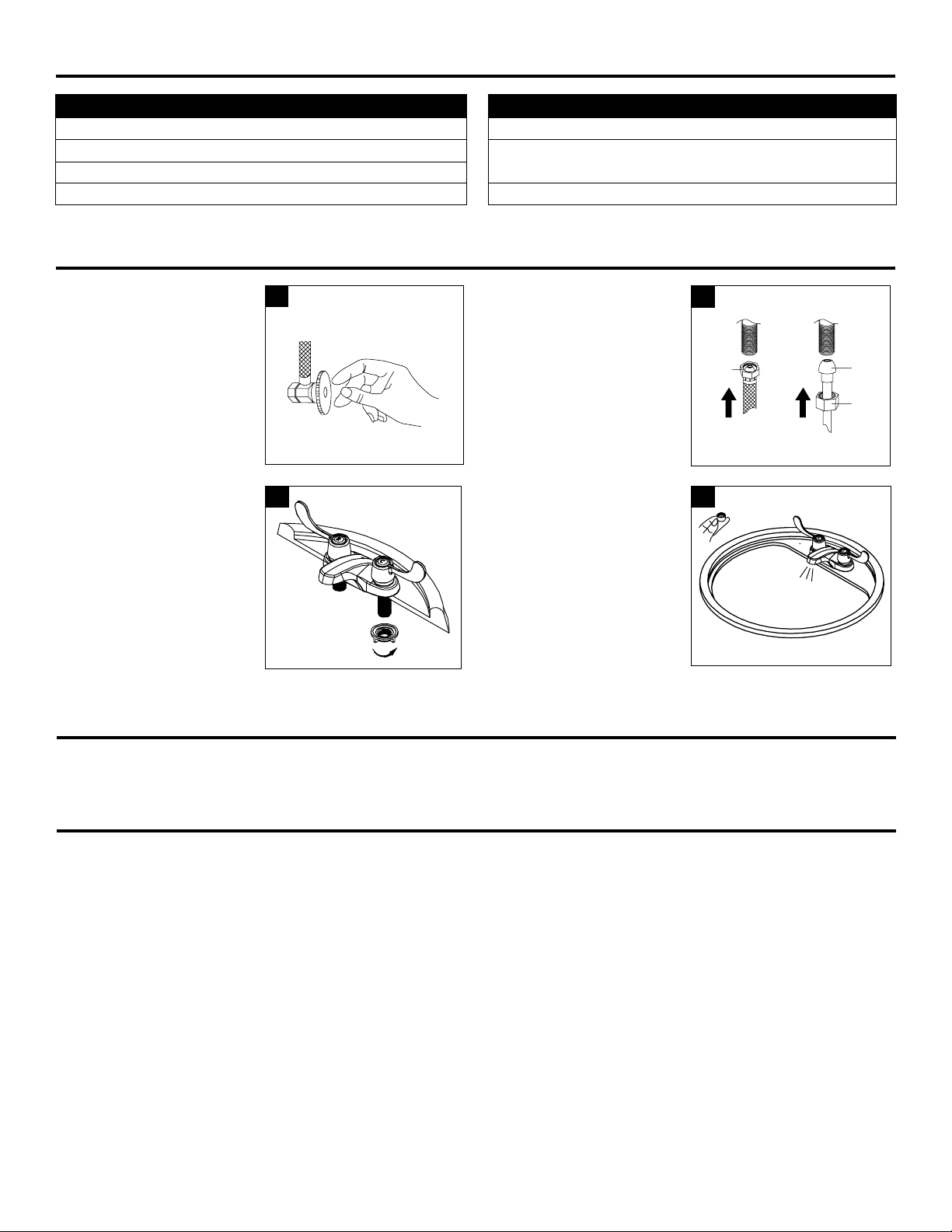

1. Turn off water at the supply
valve under the sink or at the
main water supply, disconnect
the supply line, and remove old
faucet.
Clean and dry surface area where
new faucet will be mounted.
13. Connect water supply lines.
(1) Use 1/2" IPS faucet supply
lines or (2) use coupling nuts
(included) with (3) ball-nose
risers (not included).
Turn water supply or shut-off
valve back on and check for
leaks. If leaks occur, gently
tighten the faucet connections.
3
1
2
3
2. Place new faucet in position on
sink. From under sink, thread
mounting nuts onto faucet.
Tighten mounting nuts. Do not
over tighten.
You may use plumbers putty or
a water proof silicone to seal
the deck plate to the sink.
24. Important: After installation is
completed, remove aerator.
Turn on water supply and allow
both hot and cold water to run
for at least one minute each.
While water is running, check
for leaks. Replace aerator.
Tighten nuts slightly to stop
minor leaks. If problems persist,
refer to troubleshooting chart.
4
PRODUCT SPECIFICATIONS
SPECIFICATIONS SPECIFICATIONS
Max. Flow Rate: 1.2 GPM (4,542 LPM) at 60 PSI Washerless cartridges
ASME A112.18.1/CSA B125 Manufactured to include no more than 0.25% weighted average lead
content on wetted surfaces
NSF 61-9
Chrome nish Total weight of item: 1.815 lbs.
ASSEMBLY INSTRUCTIONS
CARE AND MAINTENANCE
Clean periodically with a soft cloth. Avoid abrasive cleaners, steel wool, and harsh chemicals as these will dull the nish and void your warranty.
INSTRUCTIONS FOR USE
Each handle controls the ow of either hot or cold water to the spout. To create a moderate water temperature turn both the handles open. Slight adjustments of
either handle will cause the water temperature to increase or decrease.

3
www.homewerksww.com
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Leaks underneath
handle.
Bonnet has come loose or
O-ring on cartridge is dirty
or twisted.
1. Move the handle to the OFF position. Unscrew the handle screw and remove the handle.
2. Tighten the bonnet by turning it clockwise. Move the cartridge stem to the on position. The
leak should stop draining out from around the cartridge stem.
3. Shut off the water supply. Remove the bonnet by turning it counterclockwise. Lift out the
cartridge valve. Inspect the larger O-ring on the cartridge bonnet and the smaller O-ring on
the cartridge stem. Remove any debris from the O-rings. If either O-ring is twisted, straighten
it out. If either O-ring is damaged, replace the cartridge by calling customer service.
4. Position the cartridge back into the faucet body. Make sure the ridges on the two sides of
the cartridge bonnet t into the grooves on the two sides of the faucet body. Tightly screw
the bonnet onto the faucet body.
5. Re-install the handle.
Water does not
completely shut off.
Rubber valve seat is dirty,
stuck, or broken.
1. Shut off the water supply to the faucet that leaks.
2. Remove the handle on the problem side. Loosen the bonnet by turning it counterclockwise.
Lift out the cartridge assembly.
3. Inspect the rubber valve seat in the faucet body. If there is debris or brass scrap on the
surface of the seat, remove it. If the rubber seat is stuck tightly in the water inlet hole, push it
gently with a ngertip so that it moves up and down smoothly. The spring (smaller end up)
must be replaced underneath the valve seat. If the rubber valve seat is worn out or
broken, replace the cartridge by calling customer service.
4. Replace the cartridge in the faucet body. Make sure that the ridges on the two sides of the
cartridge bonnet t into the grooves on the two sides of the faucet body. Tightly screw the
bonnet onto the faucet body.
5. Re-install the handle.
Faucet leaks around
aerator.
Aerator incorrectly tted. 1. Unscrew the aerator by turning it clockwise. Inspect the black rubber packing inside the
aerator. The rubber packing should be at.
2. Screw the aerator onto the spout end and tighten.
Improper water
pattern.
Aerator dirty or small parts
inside aerator improperly
installed.
1. Remove the aerator from the spout end by turning it clockwise.
2. Gently ush the small parts inside the aerator to clear away any debris.
3. Re-install the small parts as shown in the exploded diagram. Metal screens must be at
and plastic supporter must be straight.
4. Screw the aerator onto the spout end and tighten.

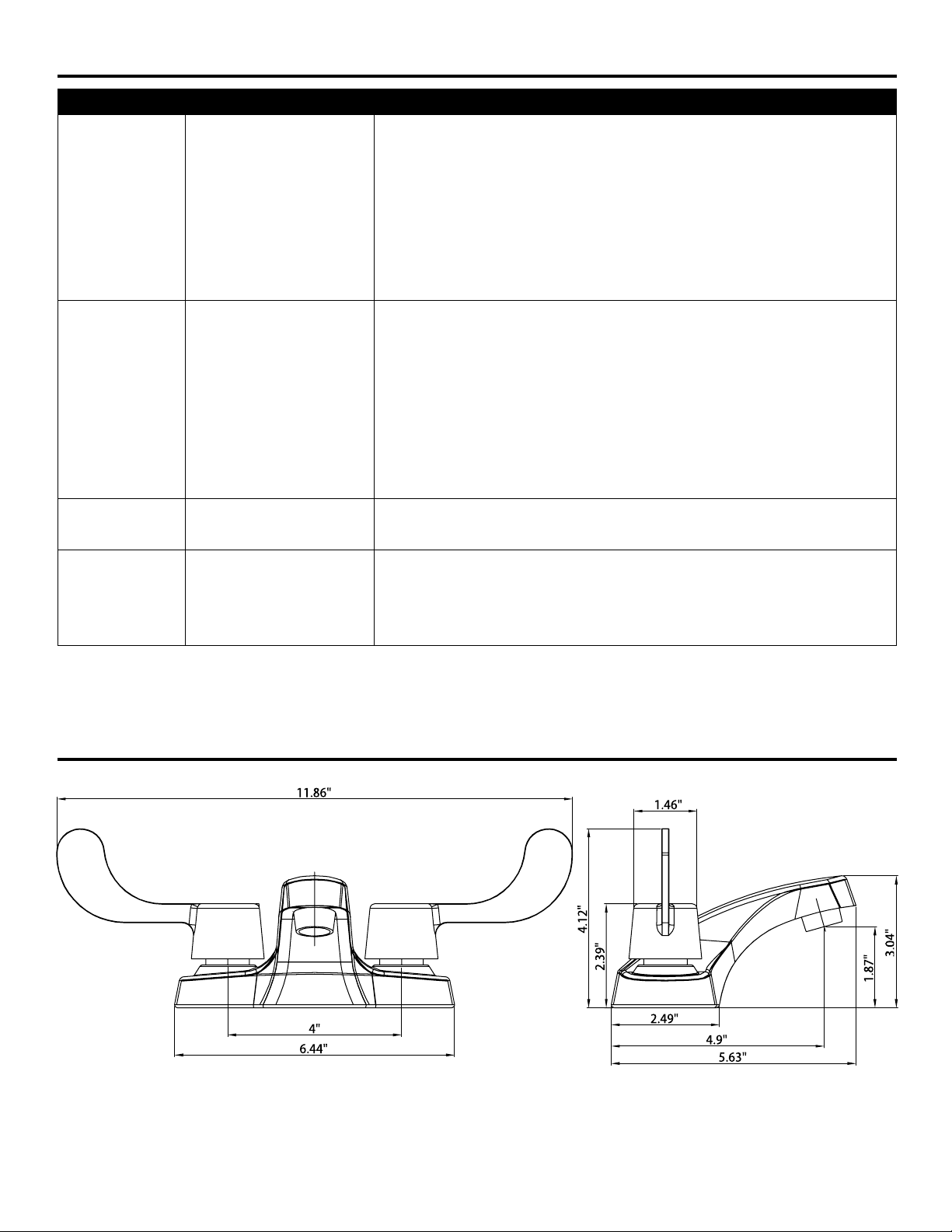

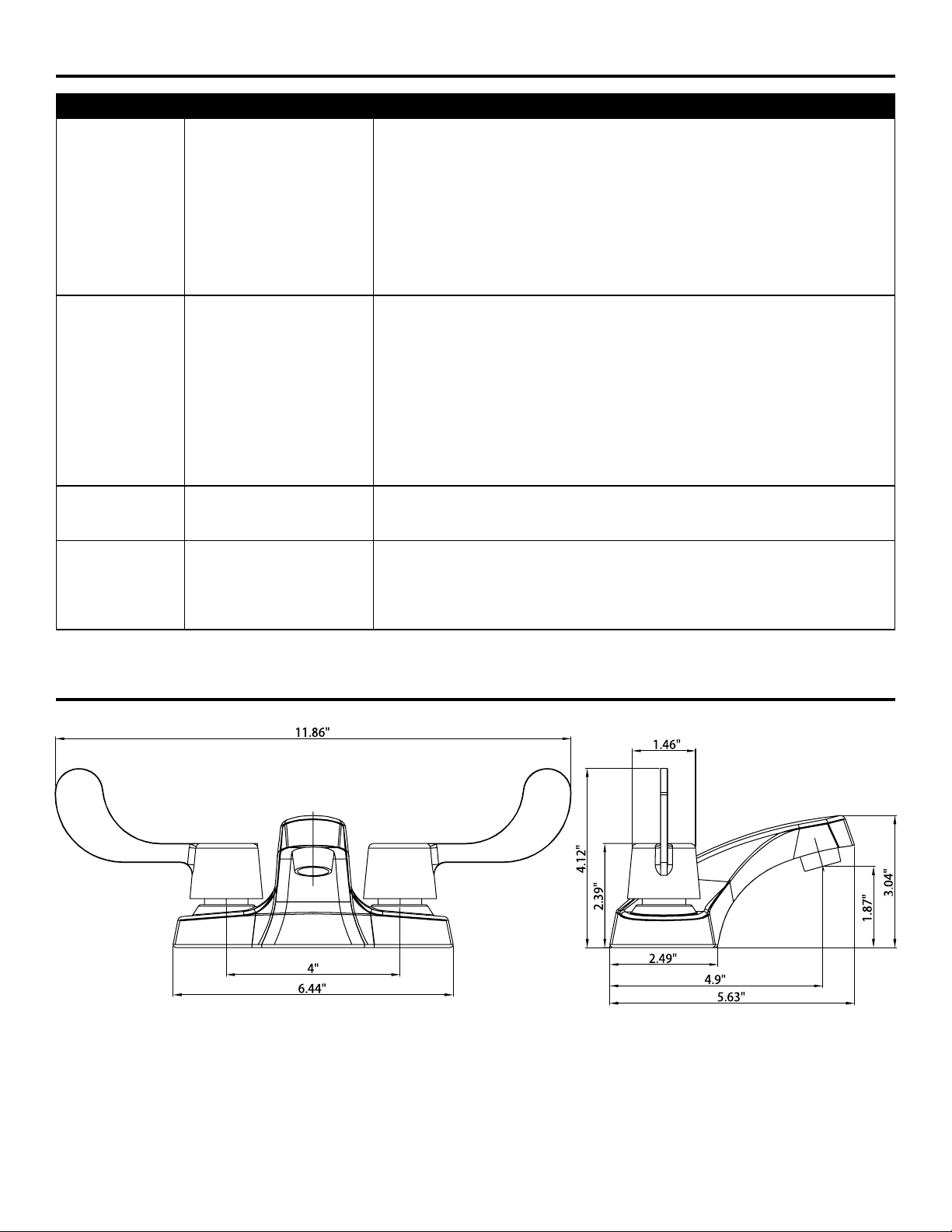

ROUGH-IN

4
www.homewerksww.com
LIMITED LIFETIME WARRANTY
The distributor warrants to the original consumer purchaser this product to be free
from defects in material and workmanship under normal use in residential applications.
At its option, the Company will provide repair parts or replace defective product
when the product is used in accordance with the manufacturer’s specications.
The distributor provides a limited 5-year warranty on the nish of this product to the
original purchaser. At its option, the distributor will provide repair parts or replace
defective product when the product is used in accordance with the manufacturer’s
specications. Use of mild abrasive, abrasive or chemical cleaners may damage the
nish of the faucet. We recommend cleaning your faucet with a soft cloth, moistened
with water. Damage resulting from the use of abrasive or chemical cleaners SHALL
VOID THIS WARRANTY.
This warranty is not applicable to any products or parts of products where damage
is caused by use of non-genuine parts; is due to installation error, product misuse,
negligence or faulty maintenance; or where the product is not installed according to
local building codes.
This warranty excludes labor charges or damage incurred during installation, repair
or replacement, and any indirect, incidental or consequential damages, losses, injury
or costs of any nature. This warranty is in lieu of and excludes all other warranties,
conditions and guarantees, whether expressed or implied, including without restriction
those of merchantability or tness of use.
Liability under this warranty will not exceed the purchase price for the product claimed
to be defective by the original consumer purchaser. Some states or provinces do not
allow the exclusion or limitation of consequential damages so the above limitations
or exclusions may not apply. This warranty gives you specic legal rights and you
may also have other rights which vary from state to state, or province to province.
Inquiries regarding warranty claims can be directed to 1-877-319-3757,
8 a.m. - 5 p.m., CST, Monday - Friday.
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-877-319-3757, 8 a.m. - 5 p.m., CST, Monday - Friday.
PART DESCRIPTION PART #
1Index button - hot
RP01515
2Index button - cold
3Handle screw
4Handle
5Nut RP01514
6Aerator assembly RP01510
7Spout nut
RP015188C-ring
9O-ring
10 Cartridge - hot RP01513
11 Cartridge - Cold RP01512
12 Washer RP01511
13 Spring
14 Mounting nut RP01517
1
2
3
4
5
6
7
8
9
10
11
14
12
13

5
www.homewerksww.com
DOS MANGO HOJA
LAVABO
CONTENIDO DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD
A Grifo cuerpo 1
B Tuercas de montaje 2
C Tuercas de acoplamiento 2
MODELO
3220-140-CH-BC-Z – Cromo
PREPARACIÓN
INFORMACIÓN SOBRE LA SEGURIDAD
Antes de empezar el montaje del producto, asegúrese de tener todas las
piezas. Compare las piezas con la lista del contenido del paquete y el
contenido de hardware. Si alguna parte falta o está dañada, no intente
ensamblar el producto.
Póngase en contacto con el servicio al cliente para las piezas de repuesto.
Tiempo estimado de ensamblaje: 30 minutos
Herramientas necesarias para el ensamblaje (no incluidas): Llave mecánica,
Groove Alicates de junta, llave de tubo, destornillador Phillips, y las tuberías
de suministro.
Las instalaciones podrán variar dependiendo de cómo era el grifo anterior
instalado. Suministros necesarios para la instalación de la llave de agua
no son todo incluido; sin embargo, están disponibles siempre que los
suministros de plomería se venden.
Antes de comenzar la instalación, desactive las líneas de agua caliente o
fría, a continuación, encienda el grifo viejo para liberar la presión acumulada.
Al instalar el nuevo grifo, apriete a mano las tuercas de los conectores.
NO APRIETE DEMASIADO. Las conexiones que son demasiado apretadas
reducirán la integridad del sistema.
Por favor, lea y comprenda la totalidad de este manual antes de intentar
armado, manejo o instalación del producto.
ADVERTENCIA
• Proteja sus ojos con gafas de seguridad al cortar o suministro de agua
de soldadura líneas.
PRECAUCIÓN
• Si soldar las articulaciones durante la instalación de la grifería, los
asientos, cartuchos y arandelas deben ser removidos antes de utilizar
una llama o la garantía será anulada en estas partes.
• Cubra el desagüe del fregadero para evitar perder partes.
A
B
C
L
E
A
D
F
R
E
E
•
S
I
N
P
L
O
M
O
•
L
E
A
D
F
R
E
E
•
S
I
N
P
L
O
M
O
•
NSF 61-9

6
www.homewerksww.com
1. Cierre el agua en la válvula de
suministro debajo del fregadero
o en el suministro principal de
agua, desconecte la línea de ali-
mentación y retire la llave vieja.
Supercie limpia y seca en la
que se monta nuevo grifo.
13. Conecte las líneas de suminis-
tro de agua.
(1) Use 1/2 "IPS líneas de
suministro del grifo o (2) utilizar
tuercas de acoplamiento (inclui-
dos) con (3) bandas-ball nariz
(no incluidas).
Cierre el suministro de agua o
la válvula de cierre de nuevo y
comprobar si hay fugas. Si se
producen fugas, apriete suave-
mente las conexiones grifo.
3
1
2
3
2. Desde debajo del fregadero,
enrosque las tuercas de montaje
en grifo. Apretar las tuercas de
montaje. No apriete demasiado.
Usted puede usar masilla de
plomería o una silicona a prueba
de agua para sellar la placa de
cubierta hasta el fregadero.
24. Importante: Una vez nalizada
la instalación, retire el aireador.
Abra el suministro de agua y
deje agua caliente y fría para
funcionar durante al menos
un minuto cada una. Mientras
que el agua está en ejecución,
compruebe si hay fugas. Vuelva
a colocar el aireador. Apretar
las tuercas ligeramente para
detener las fugas menores. Si
el problema persiste, consulte la
solución de problemas gráco.
4
ESPECIFICACIONES ESPECIFICACIONES
Caudal de ujo máximo: 4,542 LPM (1,2 GPM) a 60 PSI Cartuchos sin arandelas
ASME A112.18.1/CSA B125 Fabricado para que no incluya más de 0,25% de contenido promedio en
peso de plomo para supercies con agua
NSF 61-9
Cromado Peso total del artículo: 823,3 lbs.
INSTRUCCIONES DE USO
Cada manija controla el ujo de agua caliente o fría para el surtidor. Para crear una curva de temperatura del agua moderada tanto los identicadores abiertos.
Pequeños ajustes de cualquiera de mango provocarán la temperatura del agua para aumentar o disminuir.
ESPECIFICACIONES DEL PRODUCTO
INSTRUCCIONES DE ENSAMBLAJE
CUIDADO Y MANTENIMIENTO
Limpie periódicamente con un paño suave. Evite utilizar limpiadores abrasivos, lana de acero y químicos agresivos, ya que pueden dañar el acabado y anular
su garantía.

7
www.homewerksww.com
PREPARACIÓN EN
SOLUCIÓN DE PROBLEMAS
PROBLEMA POSIBLE CAUSA ACCIÓN CORRECTIVA
Fugas debajo de
manejar. El capuchón se aojó o la junta tórica en el cartucho está sucia
o doblada.
1. Mover la palanca a la posición OFF. Aoje el tornillo de la manija y retire la manija.
2. Apriete el capó girando en sentido horario. Mueva el vástago del cartucho a la posición
de encendido. La fuga debe dejar de escape hacia afuera de todo el vástago del
cartucho.
3. Cierre el suministro de agua. Quite el capó girando en sentido antihorario. Levante la
válvula del cartucho. Inspeccione la junta tórica más grande en el capó del cartucho y la
junta tórica pequeña en el vástago del cartucho. Quite toda la suciedad de las juntas
tóricas. Si se tuerce o bien O-ring, enderezarlo. Si bien la junta tórica está dañada,
reemplace el cartucho llamando al servicio al cliente.
4. Coloque el cartucho en el cuerpo del grifo. Asegúrese de que los salientes de los dos
lados del capuchón del cartucho encajen en las ranuras de los dos lados del cuerpo del
grifo. Atornille rmemente el capuchón al cuerpo del grifo.
5. Vuelva a instalar el mango.
El agua no se cierra
por completo. Asiento de la válvula de goma está sucio, atascado o roto. 1. Cierre el suministro de agua para el grifo que gotea.
2. Quite la manija en el lado problema. Aoje el capó girando en sentido antihorario.
Levante el conjunto de cartucho.
3. Inspeccione el asiento de la válvula de goma en el cuerpo del grifo. Si hay escombros o
desechos de cobre en la supercie del asiento, retírelo. Si el asiento de goma se pega
rmemente en el oricio de entrada de agua, empuje suavemente con la yema del dedo
para que se mueva hacia arriba y hacia abajo suavemente. El resorte (más pequeño
extremo hacia arriba) debe ser reemplazado por debajo del asiento de la válvula. Si el
asiento de la válvula de goma está desgastado o roto, reemplace el cartucho llamando al
servicio al cliente.
4. Sustituya el cartucho en el cuerpo del grifo. Asegúrese de que los salientes de los dos
lados del capuchón del cartucho encajen en las ranuras de los dos lados del cuerpo del
grifo. Atornille rmemente el capuchón al cuerpo del grifo.
5. Vuelva a colocar el mango.
La llave tiene
ltración alrededor
del aireador.
Aireador incorrectamente
instalado. 1. Destornille el aireador girándolo hacia la derecha. Inspeccione el empaque de caucho negro en el interior del aireador. La junta de goma debe ser plana.
2. Atornille el aireador sobre el extremo del surtidor y apriete.
Modelo del agua
inadecuada. Aireador partes sucias o pequeñas dentro aireador mal
instalados.
1. Quite el aireador del extremo del pico girando en sentido horario.
2. Enjuague suavemente las piezas pequeñas en el interior del aireador para eliminar
cualquier residuo.
3. Vuelva a instalar las piezas pequeñas, como se muestra en el diagrama de despiece.
Pantallas de metal deben ser planas y partidario de plástico deben ser rectas.
4. Atornille el aireador sobre el extremo del surtidor y apriete.

8
www.homewerksww.com
PARTE DESCRIPCIÓN PARTE #
1Botón índice - caliente
RP01515
2Botón índice - frío
3Tornillo de la manija
4Manejar
5Nuez RP01514
6Montaje aireador RP01510
7Tuerca Boquilla
RP015188C-ring
9Junta tórica
10 Cartucho - caliente RP01513
11 Cartucho - Frío RP01512
12 Lavadora RP01511
13 Primavera
14 Tuerca de montaje RP01517
1
2
3
4
5
6
7
8
9
10
11
14
12
13
LISTA DE PIEZAS
Para piezas de repuesto, llame a nuestro departamento de servicio al cliente al 1-877-319-3757, de 7 am - 5 pm, hora central,
Lunes - Viernes.
GARANTÍA LIMITADA DE POR VIDA
El distribuidor garantiza al comprador original que este producto está libre de
defectos en materiales y mano de obra bajo condiciones normales de uso en aplica-
ciones residenciales. A su propia discreción, la Compañía proporcionará las piezas
de reparación o sustituir el producto defectuoso cuando el producto se utiliza de
acuerdo con las especicaciones del fabricante.
El distribuidor ofrece una garantía limitada de 5 años en el acabado de este
producto al comprador original. A su propia discreción, el distribuidor proporcionará
las piezas de reparación o sustituir el producto defectuoso cuando el producto se
utiliza de acuerdo con las especicaciones del fabricante. El uso de productos de
limpieza abrasivos, abrasivos o químicos leves puede dañar el acabado de la
grifería. Se recomienda limpiar el grifo con un paño suave, humedecido con agua.
El daño resultante por el uso de limpiadores abrasivos o químicos anulará esta
garantía.
Esta garantía no es aplicable a cualquiera de los productos o partes de productos
casos de daños causados por el uso de piezas que no sean originales; se debe a
un error de instalación, mal uso del producto, negligencia o mantenimiento
inadecuado; o cuando el producto no se instala de acuerdo con los códigos de
construcción locales.
Esta garantía excluye los cargos de mano de obra o daños incurridos durante la
instalación, reparación o sustitución, y cualquier daño indirecto, incidental o
consecuente, pérdidas, heridas o costos de cualquier naturaleza. Esta garantía
reemplaza y excluye todas las otras garantías, condiciones y garantías, ya sean
expresas o implícitas, incluyendo, sin restricción alguna aquellas de comercial-
ización o aptitud de uso.
La responsabilidad bajo esta garantía no excederá el precio de compra del producto
supuestamente defectuoso por el comprador original. Algunos estados o provincias
no permiten la exclusión o limitación de daños consecuentes, por lo que no pueden
aplicarse las limitaciones anteriores. Esta garantía le otorga derechos legales
especícos y usted también puede tener otros derechos que varían de estado a
estado o de provincia a provincia.
Las preguntas sobre las reclamaciones de garantía se pueden dirigir al
1-877-319-3757, 08 a.m.-5 p.m. CST, Lunes - Viernes.
