INSTALLATION INSTRUCTIONS
69-1710EFS-04
C7189U Remote Indoor Sensor
APPLICATION
This indoor sensor is designed to sense temperature
at a remote location and send this information to the
compatible Honeywell Home thermostat. This sensor
can be used as a stand alone sensor or as part of an
averaging network. The thermostat's installer setup
should be modified to tell the thermostat that remote
indoor temperature sensor(s) have been used. If
multiple wired indoor sensors are used, those sensors
are averaged and must be wired as shown in Fig. 6.
Fig. 1. C7189U Remote Indoor Sensor
CAUTION
Electrical Interference (Noise) Hazard.
Can cause erratic system operation.
Keep wiring at least one foot away from large
inductive loads such as motors, line starters,
lighting ballasts and large power distribution
panels.
Use shielded cable to reduce interference
when rerouting is not possible.
SPECIFICATIONS
Operating Ambient Temperature Range:
45 to 88 °F (7.2 to 32 °C).
Display Range:
0 to 99 °F (-18 to 37 °C).
Sensor Accuracy:
+/-1.5 °F at 70 °F (+/-0.84 °C at 21 °C)
Operating Relative Humidity:
5 to 95% non-condensing.
Finish:
White.
Resistance Characteristics:
Negative temperature coefficient (NTC). Resistance
decreases as the temperature increases.
Dimensions in inches (mm):
1 1/2 (38) wide x 2 1/4 (57) high x 3/4 (19) deep.
Distance:
Maximum distance between thermostat and sensor is
200 feet.
Must be installed by a trained,
experienced technician
• Read these instructions carefully. Failure to follow
these instructions can damage the product or
cause a hazardous condition.
• Check the specification in this booklet to verify
that this product is suitable for the application.
• Always test for proper operation after installation.
M24055A

C7189U REMOTE INDOOR SENSOR
69-1710EFS—04 2
INSTALLATION
Installation Tips
Install the sensor about 5 feet (1.5m) above the floor in an area with good air circulation at average temperature.
Maximum distance between remote sensor and the thermostat is 200 feet. See Fig. 2.
CAUTION
Electrical Hazard
Can cause electrical shock or equipment damage. Disconnect power before beginning installation.
Fig. 2. Typical location for C7189U Sensor.
Remote Sensor Wallplate Installation
Remove the cover from the remote sensor as shown in Fig. 3.
1. Pull wires through wire hole.
2. Position wallplate on wall, level and mark screw hole positions with pencil.
3. Drill holes at marked positions, then tap in supplied wall anchors.
4. Place wallplate over anchors, insert and tighten mounting screws. See Fig. 4.
Fig. 3. Remove the cover. Fig. 4. Mount wallplate to wall.
5 FEET
(1.5 METERS)
YES
NO
NO
NO
M24115A
M24056A
UP
M24057A
UP

C7189U REMOTE INDOOR SENSOR
3 69-1710EFS—04
WIRING
The sensor can be used to provide one remote sensor (see Fig. 5) or as a temperature averaging network with
multiple sensors connected (see Fig. 6).
CAUTION
ELECTRICAL HAZARD.
Can cause electrical shock or equipment damage. Disconnect power before wiring.
1. Run the wire cable from the thermostat to the
remote sensor location.
2. If the thermostat or EIM uses screw terminals,
loosen screw terminals, insert wires into
terminal block (polarity does not matter), then
retighten screws. If thermostat has push
terminals, push the ends of the sensor wires into
the sensor terminals on the thermostat subbase.
3. Push excess wire back into the wall opening.
4. Plug the wall opening with non-flammable
insulation to prevent drafts from affecting the
sensor operation and replace the cover on the
remote sensor.
5. Connect the two wires to the thermostat's
remote sensor terminals (polarity does not
matter) and replace the thermostat back onto
the wallplate. See Fig. 5.

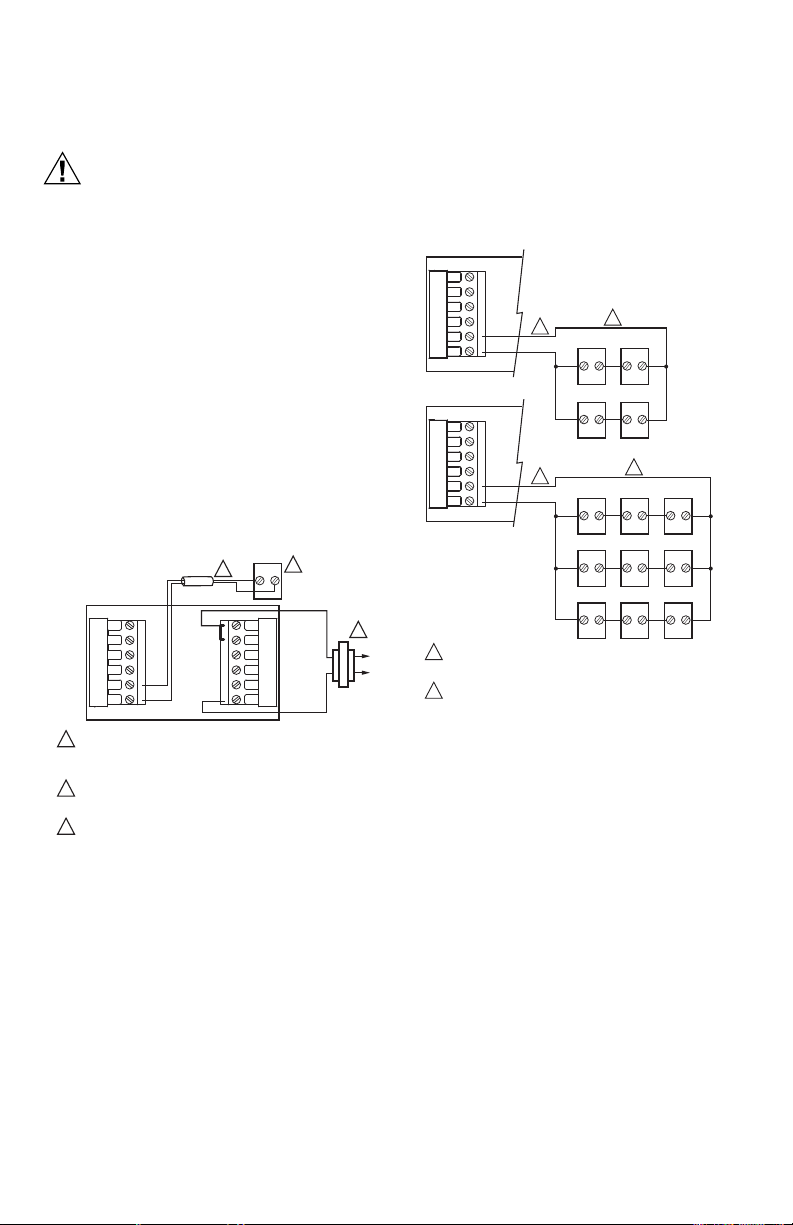

Fig. 5. Wiring a single C7189U Sensor.
Fig. 6. Wiring Multiple C7189U Sensors.
2
C7189
RC
R
W
Y
G
C
Y2
W2
S2
S1
M19972B
R
C
POWER SUPPLY. PROVIDE DISCONNECT MEANS AND
OVERLOAD PROTECTION AS REQUIRED.
IF MORE THAN ONE C7189 REMOTE SENSOR IS REQUIRED,
REFER TO FIGURE 6.
WIRES MUST HAVE A CABLE SEPARATE FROM THE
THERMOSTAT CABLE.
1
1
3
2
3
M19973
SENSORS MUST BE ARRANGED IN THIS
CONFIGURATION TO OPERATE CORRECTLY.
WIRES MUST HAVE A CABLE SEPARATE FROM THE
THERMOSTAT CABLE.
1
2
Y2
W2
S2
1
1
2
C7189 C7189
C7189 C7189
Y2
W2
2
1
1
2
C7189 C7189
C7189 C7189
C7189
C7189
C7189 C7189 C7189

C7189U REMOTE INDOOR SENSOR
This product is manufactured by Resideo Technologies, Inc., Golden Valley, MN, 1-800-633-3991
©2019 Resideo Technologies, Inc. The Honeywell Home trademark is used under license from Honeywell International Inc. All rights reserved.
www.resideo.com
Resideo Inc., 1985 Douglas Drive North,
Golden Valley, MN 55422
69-1710EFS—04 M.S. Rev. 03-19 | Printed in United States
OPERATION
Once a remote indoor temperature sensor is
connected to the thermostat, the thermostat's sensor
is no longer used. The thermostat's installer setup
should be modified to tell the thermostat that remote
indoor temperature sensor(s) have been used. The
Inside temperature reading on the thermostat's
display will be the remote sensor(s) temperature
location(s). See Fig. 7.
.

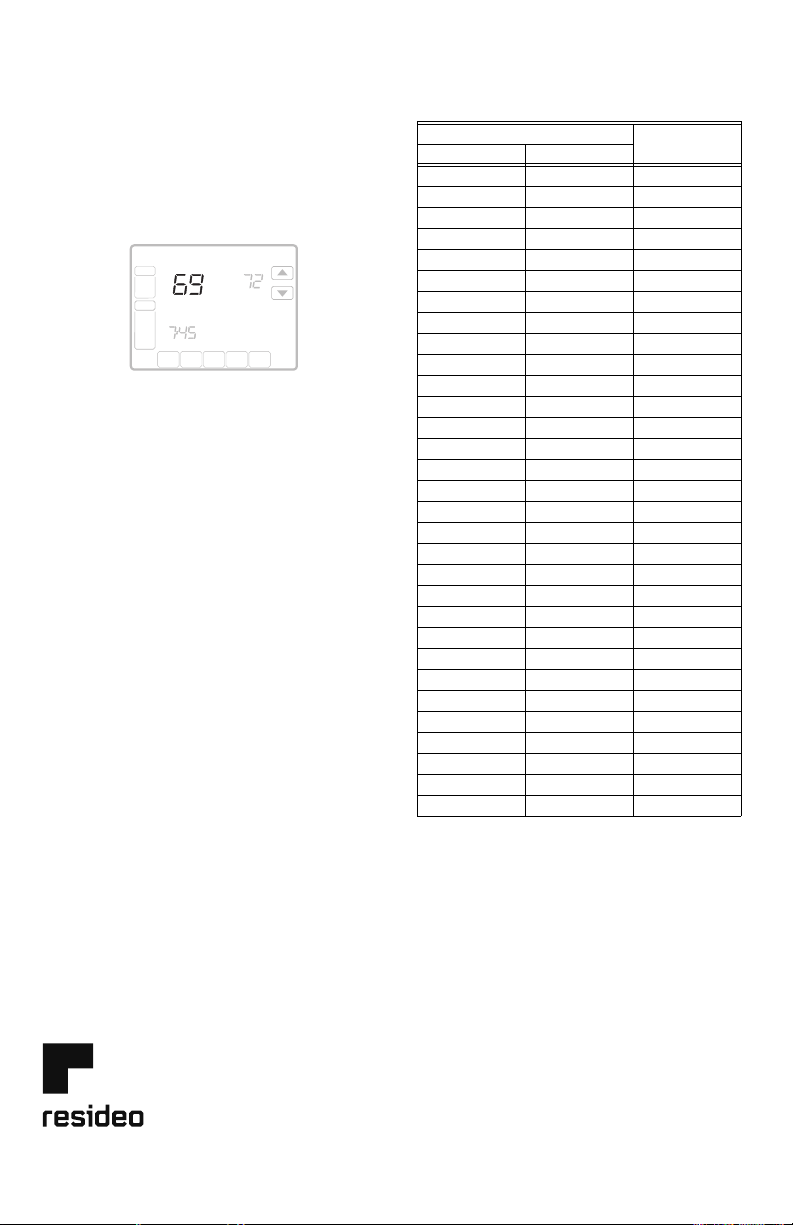

Fig. 7. Inside Temperature Reading on TH8000
Series Thermostat.
CHECKOUT
For best results, allow the sensor to absorb the air
moving through the room for a minimum of twenty
minutes before taking a resistance measurement.
1. Use an accurate thermometer (+/-1°F[0.5°C])
measure the temperature at the sensor location.
2. Remove one wire from one of the sensor's wiring
terminals. Use an ohmmeter to measure the
resistance across the sensor. Verify the sensor
accuracy with the temperature/resistance in
Table 1.
CALIBRATION
The sensor is calibrated at the factory and cannot be
recalibrated in the field.
Heat On
SCHED HOLD CLOCK SCREEN MORE
MONMON TUE WEDWED THUTHU FRIFRI SSAATTSUN
AM
FAN
AUTO
SYSTEM
HEAT
CHANGE FILTER UV LAMP HUMIDIFIER PAD
Following
Schedule
Inside Set To
OK TO PICK MULTIPLE DAYS SCREEN LOCKED
M19974A
Table 1. Sensor Resistance at Room Temperature.
Room Temperature Ohms of
Resistance°F °C
40 4.4 22537
42 5.6 21516
44 6.7 20546
46 7.8 19626
48 8.9 18754
50 10.0 17926
52 11.1 17136
54 12.2 16387
56 13.3 15675
58 14.4 14999
60 15.6 14356
62 16.7 13743
64 17.8 13161
66 18.9 12607
68 20.0 12081
70 21.1 11578
72 22.2 11100
74 23.3 10644
76 24.4 10210
78 25.6 9795
80 26.7 9398
82 27.8 9020
84 28.9 8659
86 30.0 8315
88 31.1 7986
90 32.2 7672
92 33.3 7372
94 34.4 7086
96 35.6 6813
98 36.7 6551
100 37.8 6301

NOTICE D'INSTALLATION
Capteur de température
ambiante à distance C7189U
APPLICATION
Ce détecteur intérieur est conçu pour détecter la
température à un endroit distant et pour envoyer
cette information au thermostat Honeywell Home
compatible. Il peut fonctionner de façon autonome ou
faire partie d'un réseau de calcul de la température
ambiante moyenne. La configuration du thermostat
devrait être modifiée pour indiquer au thermostat
qu'un ou plusieurs capteurs de température à
distance sont utilisés. Si plusieurs détecteurs
intérieurs câblés sont utilisés, une moyenne est
établie en fonction de ceux-ci. Ils doivent être câblés
comme illustré à la Fig. 6.
Fig. 1. Capteur de température ambiante à distance
C7189U
MISE EN GARDE
Risque d’interférences électriques.
Peut provoquer le fonctionnement erratique
du système.
Tenir le fil à au moins 30 cm de distance de
charges inductives importantes tels que des
moteurs, des démarreurs, des ballasts
d’éclairage et de grands tableaux de
distribution.
Utiliser du fil blindé pour réduire l’interférence
lorsqu’il est impossible d’acheminer le fil
autrement.
CARACTÉRISTIQUES
TECHNIQUES
Gamme de température ambiante de service :
7,2 à 32 °C (45 à 88 °F).
Gamme d'affichage :
-18 à 37 °C (0 à 99 °F).
Précision du capteur :
+/-0,84 °C à 21 °C (+/-1,5 °F à 70 °F).
Humidité relative de service :
5 à 95 % sans condensation.
Fini :
Blanc
Caractéristiques de la résistance :
Coefficient de température négatif (CTN). La
résistance diminue à mesure que la température
augmente.
Encombrement en mm (po) :
38 cm (1 1/2 po) de largeur x 57 cm (2 1/4 po) de
hauteur x 19 cm (3/4 po) de profondeur.
Distance :
La distance maximale entre le thermostat et le
capteur est de 60 mètres (200 pieds).
L'installation doit être faite par
un technicien d'expérience ayant
reçu la formation pertinente.
• Lire attentivement les instructions. Le fait de ne
pas les suivre risque d'endommager le produit ou
de constituer un danger.
• Vérifier les caractéristiques décrites dans la notice
pour s'assurer que le produit convient bien à
l'usage prévu.
• Il faut toujours vérifier le fonctionnement une fois
l'installation terminée.
M24055A

CAPTEUR DE TEMPÉRATURE AMBIANTE À DISTANCE C7189U
69-1710EFS—04 2
INSTALLATION
Conseils d'installation
Installer le thermostat à environ 1,5 mètre (5 pieds) du sol dans un endroit où l'air circule bien et où la
température est moyenne. La distance maximale entre le thermostat et le capteur est de 60 mètres (200 pieds).
Voir la Fig. 2.
MISE EN GARDE
Risque de choc électrique.
Peut provoquer des chocs électriques ou endommager le matériel. Couper l'alimentation électrique
avant d'effectuer le raccordement.
Fig. 2. Emplacement type d'un capteur C7189U.
Installation de la plaque murale du capteur à distance
1. Retirer le couvercle du capteur à distance, comme l'illustre la Fig. 3.
2. Faire passer les fils par l'ouverture réservée aux fils.
3. Placer la plaque murale sur le mur, mettre de niveau et marquer au crayon l'emplacement des trous de vis.
4. À l'aide d'une perceuse, percer les trous aux endroits marqués, puis insérer les chevilles d'ancrage
fournies.
5. Apposer le plaque murale sur les chevilles, insérer puis resserrer les vis de fixation. Voir la Fig. 4.
Fig. 3. Retirer le couvercle. Fig. 4. Installation de la nouvelle plaque murale au
mur.
5 FEET
(1.5 METERS)
YES
NO
NO
NO
M24115A
M24056A
UP
M24057A
UP

CAPTEUR DE TEMPÉRATURE AMBIANTE À DISTANCE C7189U
3 69-1710EFS—04
CÂBLAGE
Le capteur peut servir à procurer un relevé de la température à distance (voir la Fig. 5) ou une moyenne de la
température ambiante s'il est utilisé en réseau avec d'autres capteurs, comme l'illustre la Fig. 6.
MISE EN GARDE
RISQUE DE CHOC ÉLECTRIQUE.
Peut provoquer des chocs électriques ou endommager le matériel. Couper l'alimentation électrique
avant d'effectuer le raccordement.
1. Faire passer le fil du thermostat jusqu'au
capteur à distance.
2. Si le thermostat ou le module d’interface de
l’équipement utilise des bornes à vis, desserrer
les bornes à vis, insérer les fils dans le bornier
(insensible à la polarité), puis resserrer les vis. Si
le thermostat est doté de bornes enfichables,
appuyer sur les extrémités des fils du détecteur
dans les bornes de détecteur de la sous-base du
thermostat.
3. Repousser le fil en excès dans l'ouverture du
mur.
4. Boucher l'ouverture du mur au moyen d'un
isolant ininflammable pour éviter que des
courants d'air ne nuisent au fonctionnement du
capteur, et remettre le couvercle sur le capteur à
distance.
5. Raccorder les deux fils aux bornes du thermostat
réservées au capteur à distance (la polarité n'a
pas d'importance) et remettre le thermostat sur
la plaque murale. Voir la Fig. 5.
Fig. 5. Raccordement d'un seul capteur C7189U.
Fig. 6. Raccordement de plusieurs capteurs C7189U.
2
C7089
RC
R
W
Y
G
C
Y2
W2
S2
S1
MF19972A
R
C
ALIMENTATION. FOURNIR AU BESOIN UN DISPOSITIF DE
COUPURE ET UNE PROTECTION CONTRE
LES SURCHARGES.
SI PLUS D’UN CAPTEUR C7189 SONT UTILISÉS,
CONSULTER LA FIG. 6.
LES FILS DOIVENT ÊTRE DISTINCTS DE CEUX
DU THERMOSTAT.
1
1
3
2
3
MF19973A
LES CAPTEURS DOIVENT ÊTRE RACCORDÉS AINSI
POUR FONCTIONNER CORRECTEMENT.
LES FILS DOIVENT ÊTRE DISTINCTS DE CEUX
DU THERMOSTAT.
1
2
Y2
W2
S2
S1
1
2
C7189 C7189
C7189 C7189
Y2
W2
S2
S1
1
2
C7189 C7189
C7189 C7189
C7189
C7189
C7189 C7189 C7189

CAPTEUR DE TEMPÉRATURE AMBIANTE À DISTANCE C7189U
Ce produit est fabriqué par Resideo Technologies, Inc., Golden Valley, MN, 1-800-633-3991
©2019 Resideo Technologies, Inc. La marque de commerce Honeywell Home est utilisée sous licence avec l’autorisation d’Honeywell International Inc. Tous droits réservés.
www.resideo.com
Resideo Inc., 1985 Douglas Drive North,
Golden Valley, MN 55422
69-1710EFS—04 M.S. Rev. 03-19 | Imprimé aux États-Unis
FONCTIONNEMENT
Lorsqu'un capteur à distance est raccordé au
thermostat, le capteur intégré au thermostat n'est
plus en service. La configuration du thermostat
devrait être modifiée pour indiquer au thermostat
qu'un ou plusieurs capteurs de température distance
sont utilisés. La température affichée au thermostat
sera celle qui est relevée par le ou les capteurs à
distance. Voir la Fig. 7.
.
Fig. 7. Relevé de la température intérieure à l'écran
d'un thermostat TH8000.
FICATION
Pour de meilleurs résultats, permettre au capteur de
température ambiante d'absorber l'air qui circule
dans la pièce pendant au moins 20 minutes avant de
mesurer la résistance.
1. Utiliser un thermomètre précis (0,5 °C [+/-1 °F])
pour mesurer la température à l'emplacement
du capteur.
2. Retirer un fil des fils des bornes de
raccordement du capteur. Mesurer la résistance
du capteur à l'aide d'un ohmmètre. Vérifier
ensuite la précision du capteur en comparant
avec la résistance/température du tableau 1.
ÉTALONNAGE
Le capteur est étalonné en usine et ne peut être ré-
étalonné en clientèle
.
Heat On
SCHED HOLD CLOCK SCREEN MORE
MON
MON
TUE WED
WED
THU
THU
FRI
FRI
S
S
A
A
T
T
SUN
AM
FAN
AUTO
SYSTEM
HEAT
CHANGE FILTER UV LAMP HUMIDIFIER PAD
Following
Schedule
Inside Set To
OK TO PICK MULTIPLE DAYS SCREEN LOCKED
M19974A
Tableau 1. Résistance du capteur à la température
ambiante.
Température ambiante Ohms de
résistance°C °F
4.4 40 22537
5.6 42 21516
6.7 44 20546
7.8 46 19626
8.9 48 18754
10.0 50 17926
11.1 52 17136
12.2 54 16387
13.3 56 15675
14.4 58 14999
15.6 60 14356
16.7 62 13743
17.8 64 13161
18.9 66 12607
20.0 68 12081
21.1 70 11578
22.2 72 11100
23.3 74 10644
24.4 76 10210
25.6 78 9795
26.7 80 9398
27.8 82 9020
28.9 84 8659
30.0 86 8315
31.1 88 7986
32.2 90 7672
33.3 92 7372
34.4 94 7086
35.6 96 6813
36.7 98 6551
37.8 100 6301

INSTRUCCIONES DE INSTALACIÓN
Sensor remoto para interiores
C7189U
APLICACIÓN
Este sensor interior está diseñado para detectar la
temperatura en una ubicación remota y enviar esta
información al termostato compatible de Honeywell
Home. Puede utilizarse como un sensor
independiente o como parte de una red de promedio
de temperatura. Es necesario modificar la
configuración de instalación del termostato para
indicarle a éste que se ha utilizado un sensor remoto
de temperatura para interiores. Si se utilizan varios
sensores interiores cableados, estos se promedian y
se deben cablear como se muestra en la Fig. 6
Fig. 1. Sensor remoto para interiores C7189U
PRECAUCIÓN
Riesgo de interferencia eléctrica (ruido).
Puede provocar una operación errática del
sistema.
Mantenga el cableado por lo menos a un pie
de distancia (35 cm) de grandes cargas
inductivas como motores, arrancadores de
línea, balastas de iluminación y grandes
paneles de distribución de potencia.
Utilice cable blindado para reducir la
interferencia cuando no se pueda
reencaminar el cableado.
ESPECIFICACIONES
Rango de temperatura ambiente de
funcionamiento:
De 45 a 88 °F (de 7,2 a 32 °C)
Rango de visualización:
De 0 a 88 °F (de -18 a 32 °C)
Precisión del sensor:
+/-1,5 °F a 70 °F (+/- 0,84 °C a 21 °C)
Humedad relativa de funcionamiento:
Del 5 al 95% sin condensación.
Acabado:
Blanco.
Características de la resistencia:
Coeficiente de temperatura negativo (NTC). La
resistencia disminuye a medida que aumenta la
temperatura.
Dimensiones en pulgadas (mm):
1 1/2 (38) de largo x 2 1/4 (57) de alto x 3/4 (19) de
ancho.
Distancia:
La distancia máxima que puede haber entre el
termostato y el sensor es de 200 pies.
Este producto debe ser instalado
por un técnico experto
debidamente entrenado.
• Lea cuidadosamente estas instrucciones. Si no
sigue estas instrucciones, pueden producirse
daños en el producto o puede crearse una
situación de riesgo.
• Vea las especificaciones de este folleto para
verificar que este producto sea adecuado para la
aplicación.
• Después de la instalación, verifique que el
producto funcione correctamente.
M24055A

SENSOR REMOTO PARA INTERIORES C7189U
69-1710EFS—04 2
INSTALACION
Consejos para la instalación
Instale el sensor aproximadamente 5 pies (1,5 m) sobre el nivel del piso en un área que tenga buena circulación
de aire a temperatura promedio. La distancia máxima que puede haber entre el sensor remoto y el termostato
es de 200 pies. Vea la Fig. 2.
PRECAUCIÓN
Riesgo de descarga eléctrica
Puede provocar descargas eléctricas o daños en el equipo. Antes de comenzar la instalación, desconecte
la energía eléctrica.
Fig. 2. Ubicación típica para el sensor C7189U.
Instalación de la placa para pared del sensor remoto
Quite la cubierta del sensor remoto como se muestra en la Fig. 3.
1. Pase los cables a través el agujero para cables.
2. Coloque a nivel la placa para pared en la pared y marque con un lápiz las posiciones para los tornillos.
3. Haga los agujeros en las posiciones marcadas y después introduzca con pequeños golpes las anclas de
expansión que se proporcionan.
4. Coloque la placa para pared sobre las anclas de expansión y después inserte y ajuste los tornillos de
montaje. Vea la Fig. 4.
Fig. 3. Quite la cubierta. Fig. 4. Monte la placa pared.
5 FEET
(1.5 METERS)
YES
NO
NO
NO
M24115A
M24056A
UP
M24057A
UP

SENSOR REMOTO PARA INTERIORES C7189U
3 69-1710EFS—04
CABLEADO
El sensor remoto puede utilizarse de manera independiente (vea la Fig. 5) o en una red de promedio de
temperatura con múltiples sensores conectados (vea la Fig. 6).
PRECAUCIÓN
RIESGO DE DESCARGA ELECTRICA.
Puede provocar descargas eléctricas o daños en el equipo. Antes de realizar el cableado, desconecte la
energía eléctrica.
1. Extienda el cable desde el termostato hasta el
lugar donde está ubicado el sensor.
2. Si el termostato o el módulo de interfaz del
equipo (Equipment Interface Module, EIM)
utiliza terminales de tornillo, aflójelos, inserte
los cables en el bloque de terminales (la
polaridad no es importante) y, luego, vuelva a
ajustar los tornillos. Si el termostato tiene
terminales a presión, presione los extremos de
los cables del sensor hacia los terminales del
sensor en la subbase del termostato.
3. Introduzca el excedente de cable en la abertura
de la pared.
4. Rellene la abertura de la pared con aislante no
inflamable para evitar que las corrientes de aire
afecten el funcionamiento del sensor y vuelva a
colocar la tapa en el sensor remoto.
5.
Conecte los dos cables en los terminales del sensor
remoto (no importa la polaridad) y vuelva a colocar
el termostato en la placa para pared. Vea la Fig. 5.
Fig. 5. Cableado para un sensor C7189U
independiente.
Fig. 6. Cableado para sensores C7189U múltiples.
2
C7089
RC
R
W
Y
G
C
Y2
W2
S2
S1
MS19972A
R
C
FUENTE DE ALIMENTACIÓN. PROPORCIONE MEDIOS DE
DESCONEXIÓN Y PROTECCIÓN CONTRA SOBRECARGAS
SEGÚN SE REQUIERA.
SI SE REQUIERE MÁS DE UN SENSOR REMOTO C7189,
CONSULTE LA FIGURA 6.
LOS ALAMBRES DEBEN TENER UN CABLE POR
SEPARADO DEL CABLE DEL TERMOSTATO.
1
1
3
2
3
MS19973
LOS SENSORES DEBEN ACOMODARSE EN ESTA
CONFIGURACIÓN PARA QUE OPEREN CORRECTAMENTE.
LOS ALAMBRES DEBEN TENER UN CABLE POR
SEPARADO DEL CABLE DEL TERMOSTATO.
1
2
Y2
W2
S2
S1
1
2
C7189 C7189
C7189 C7189
Y2
W2
S2
S1
1
2
C7189 C7189
C7189 C7189
C7189
C7189
C7189 C7189 C7189

SENSOR REMOTO PARA INTERIORES C7189U
Este producto es fabricado por Resideo Technologies, Inc., Golden Valley, MN, 1-800-633-3991
©2019 Resideo Technologies, Inc. La marca comercial Honeywell Home se utiliza en virtud de la licencia emitida por Honeywell International Inc. Todos los derechos reservados.
www.resideo.com
Resideo Inc., 1985 Douglas Drive North,
Golden Valley, MN 55422
69-1710EFS—04 M.S. Rev. 03-19 | Impreso en EE. UU.
FUNCIONAMIENTO
Una vez que se conecta el sensor de temperatura
para interiores al termostato, el sensor del termostato
no se utiliza más. Es necesario modificar la
configuración de instalación del termostato para
indicarle a éste que se ha utilizado un sensor remoto
de temperatura para interiores. La lectura de la
temperatura interior de la pantalla será la lectura de
la temperatura del lugar o los lugares donde esté/n
ubicado/s el/los sensor/es. Vea la Fig. 7.
.
Fig. 7. Lectura de la temperatura interior del
termostato Serie TH8000.
VERIFICACION
Para obtener mejores resultados, deje que el sensor
absorba el aire de la habitación durante, por lo
menos, veinte minutos antes de realizar una
medición de la resistencia.
1. Use un termómetro de precisión (+/-1 °F
[0,5 °C]) para medir la temperatura en el lugar
donde está ubicado el sensor.
2. Extraiga un cable de uno de los teminales del
cableado del sensor. Use un ohmímetro para
medir la resistencia del sensor. Verifique la
precisión del sensor con los valores de
temperatura/resistencia de la Tabla 1.
CALIBRACION
El sensor viene calibrado desde la fábrica y no se
puede volver a calibrar en el lugar de la instalación.
Heat On
SCHED HOLD CLOCK SCREEN MORE
MON
MON
TUE WED
WED
THU
THU
FRI
FRI
S
S
A
A
T
T
SUN
AM
FAN
AUTO
SYSTEM
HEAT
CHANGE FILTER UV LAMP HUMIDIFIER PAD
Following
Schedule
Inside Set To
OK TO PICK MULTIPLE DAYS SCREEN LOCKED
M19974A
Tabla 1. Resistencia del sensor a temperatura
ambiente.
Temperatura ambiente Ohmios de
resistencia°F °C
40 4.4 22537
42 5.6 21516
44 6.7 20546
46 7.8 19626
48 8.9 18754
50 10.0 17926
52 11.1 17136
54 12.2 16387
56 13.3 15675
58 14.4 14999
60 15.6 14356
62 16.7 13743
64 17.8 13161
66 18.9 12607
68 20.0 12081
70 21.1 11578
72 22.2 11100
74 23.3 10644
76 24.4 10210
78 25.6 9795
80 26.7 9398
82 27.8 9020
84 28.9 8659
86 30.0 8315
88 31.1 7986
90 32.2 7672
92 33.3 7372
94 34.4 7086
96 35.6 6813
98 36.7 6551
100 37.8 6301
