Honeywell C7660 Operation manual

PRODUCT DATA
63-2670EF-01

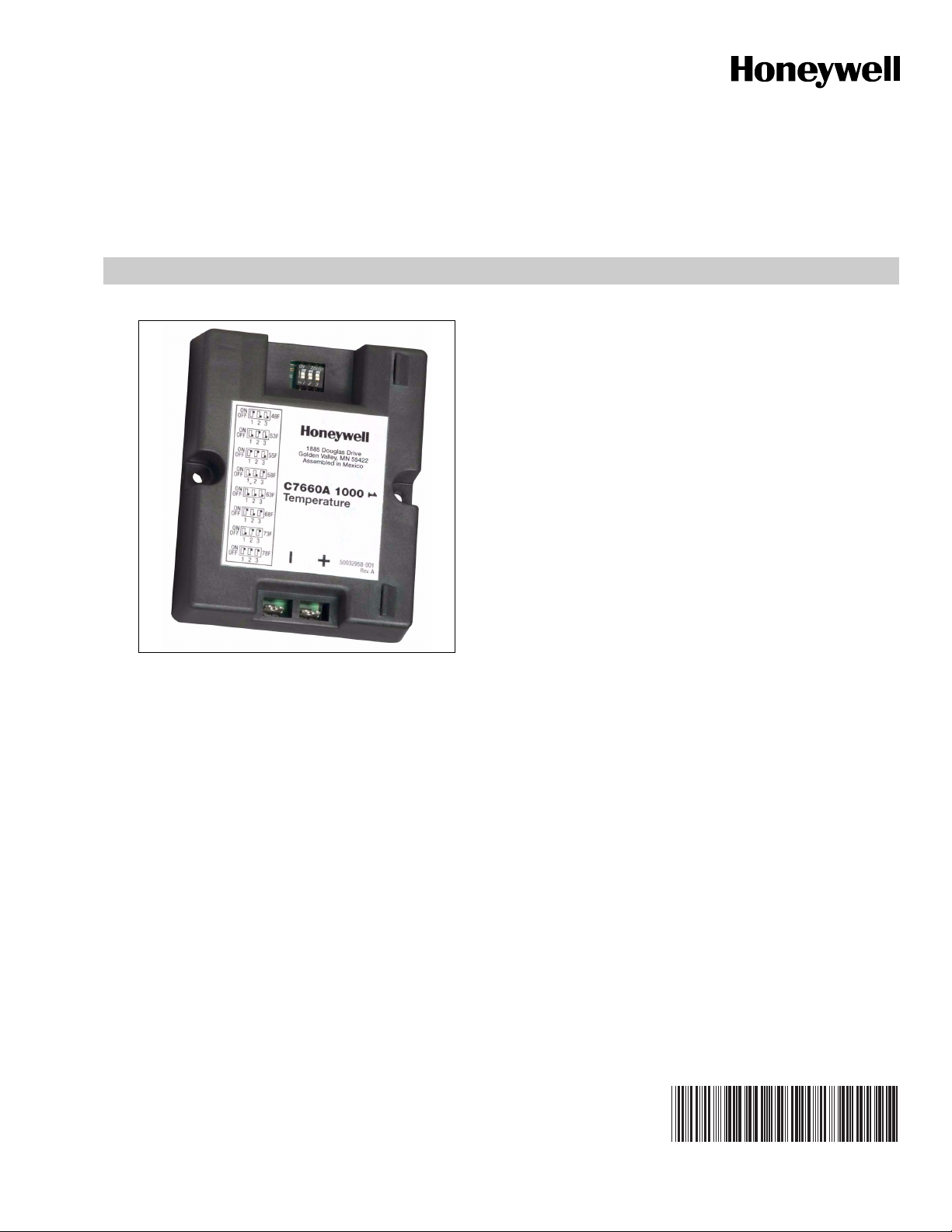

C7660
Selectable Temperature Sensor
FOR ECONOMIZERS
GENERAL
C7660 Selectable Temperature Sensor is used with the
W7459, W7215, W7212, W7213 and W7214 Economizer
Controls. The economizer controls are mounted on an M7415/
M7215 Actuator. They permit the use of outdoor air as the first
stage of cooling in heating, ventilating and air conditioning
(HVAC) systems.
The C7660 Selectable Temperature Sensor is only to be used
with single temperature change over with the sensor located
in the outdoor air.
FEATURES
• Senses temperature of outdoor air and provides a
signal to economizer control with OK or not OK to
economize.
• Selectable dip switch provides 8 change over
temperature options.
• When temperature of outdoor air is below change over
temperature, the outdoor air damper is opened to
reduce the cooling load in the building.
• Provides 4 OR 20 mA output signal to economizer
control; At 4 mA not OK to economize, 20 mA OK to
economize.
• Highly accurate microprocessor control.
• Sensor is enclosed in a rugged, corrosion-resistant
plastic case.
• Replaces C7650 temperature sensors and the control
function of temperature change over in the economizer
control.
Contents
General ............................................................................. 1
Features............................................................................ 1
Specifications .................................................................... 1
Ordering Information ......................................................... 2
Installation ......................................................................... 2
Operation .......................................................................... 3

C7660 SELECTABLE TEMPERATURE SENSOR
63-2670EF—01 2
ORDERING INFORMATION
When purchasing replacement and modernization products from your TRADELINE® wholesaler or distributor, refer to the
TRADELINE® Catalog or price sheets for complete ordering number.
If you have additional questions, need further information, or would like to comment on our products or services, please write or
phone:
1. Your local Honeywell Automation and Control Products Sales Office (check white pages of your phone directory).
2. Honeywell Customer Care
1885 Douglas Drive North
Minneapolis, Minnesota 55422-4386
In Canada—Honeywell Limited/Honeywell Limitée, 35 Dynamic Drive, Toronto, Ontario M1V 4Z9.
International Sales and Service Offices in all principal cities of the world. Manufacturing in Australia, Canada, Finland, France,
Germany, Japan, Mexico, Netherlands, Spain, Taiwan, United Kingdom, U.S.A.
SPECIFICATIONS
Model: C7660 Selectable Temperature Sensor
Case: Duct mount
Temperature Sensing Element: Thermistor
Output Signal: 4mA not OK to economize, 20 mA OK to
economize
Operating Ambient Temperature Range: -40° to 149° F
(-40° to 65° C).
Shipping Temperature Range: -40° to 149° F (-40° to
65° C).
Supply Voltage: Power to sensor is supplied through
economizer or if not used with an economizer, logic power
input is 21.6 vdc ± 1.5 vdc.
Electrical Connections: Two 1/4 in. (6.4 mm) quick connect
terminals.
Approval: Underwriters Laboratories Inc. Flammability
Rating UL94-5V
Dimensions: See Fig. 1
Hysteresis: Hysteresis +/- 1F; Economizer Cut-in 1F below
setpoint, Cut-out 1F above setpoint
Accuracy: ± 1° F

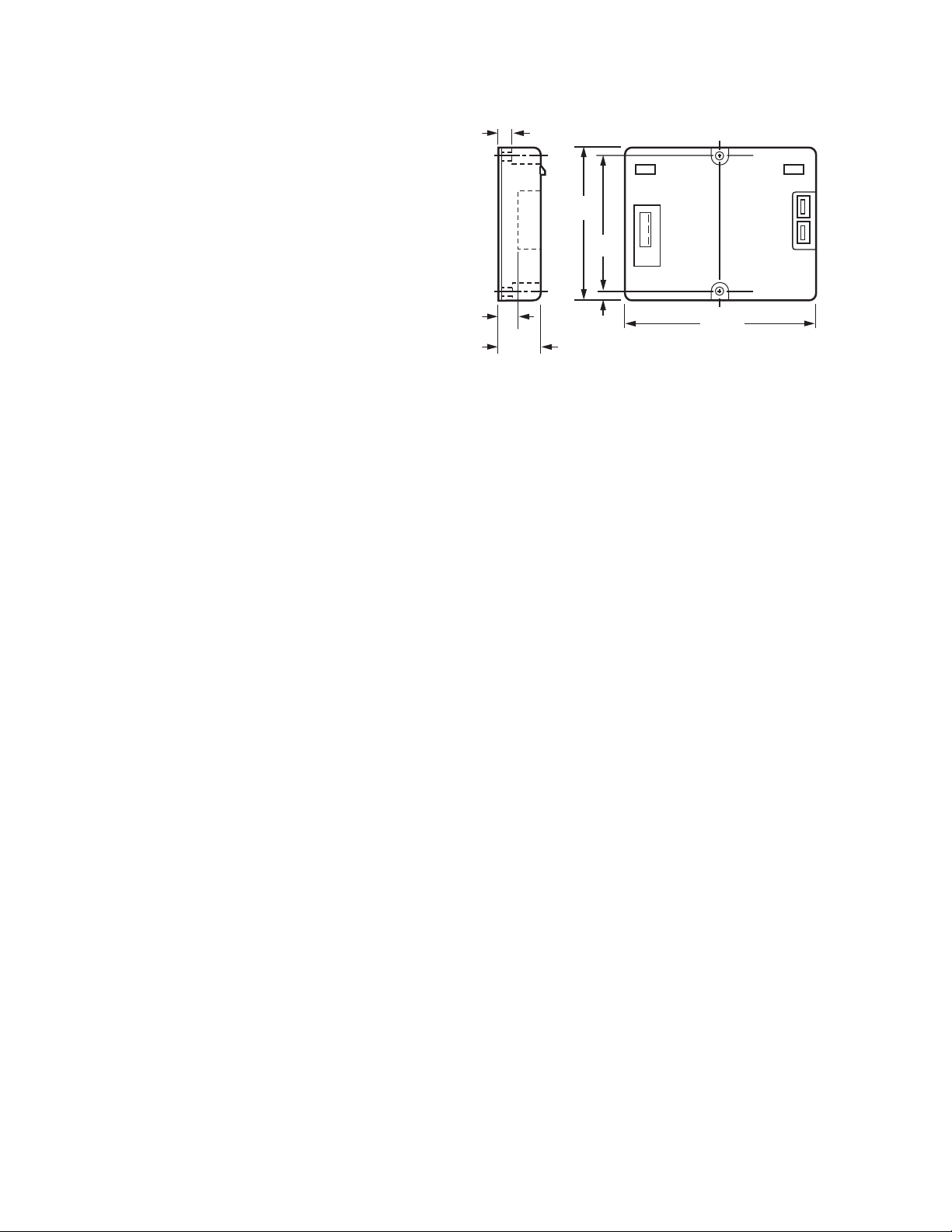

Fig. 1. C7660 Selectable Temperature Sensor Dimensions
in in. (mm).
INSTALLATION
When installing this Product...
1. Read these instructions carefully. Failure to follow them
could damage the product or cause a hazardous
condition.
2. Check the ratings given in the instructions and on the
product to make sure the product is suitable for your
application.
3. Installer must be a trained experienced service
technician.
4. After installation is complete, check out product
operation as provided in these instructions.
5. Verify dip switch settings match desired changeover
outside air temperature.
6. Verify polarity of wiring connections from sensor to
controller is correct.
M27634
–
+
9/16
(14) 3-7/8 (96)
5/16 (8)
3-5/32
(80)
2-3/4
(70)
1 (25)
7/32
(6)
ON
OFF 1 2 3

C7660 SELECTABLE TEMPERATURE SENSOR
3 63-2670EF—01

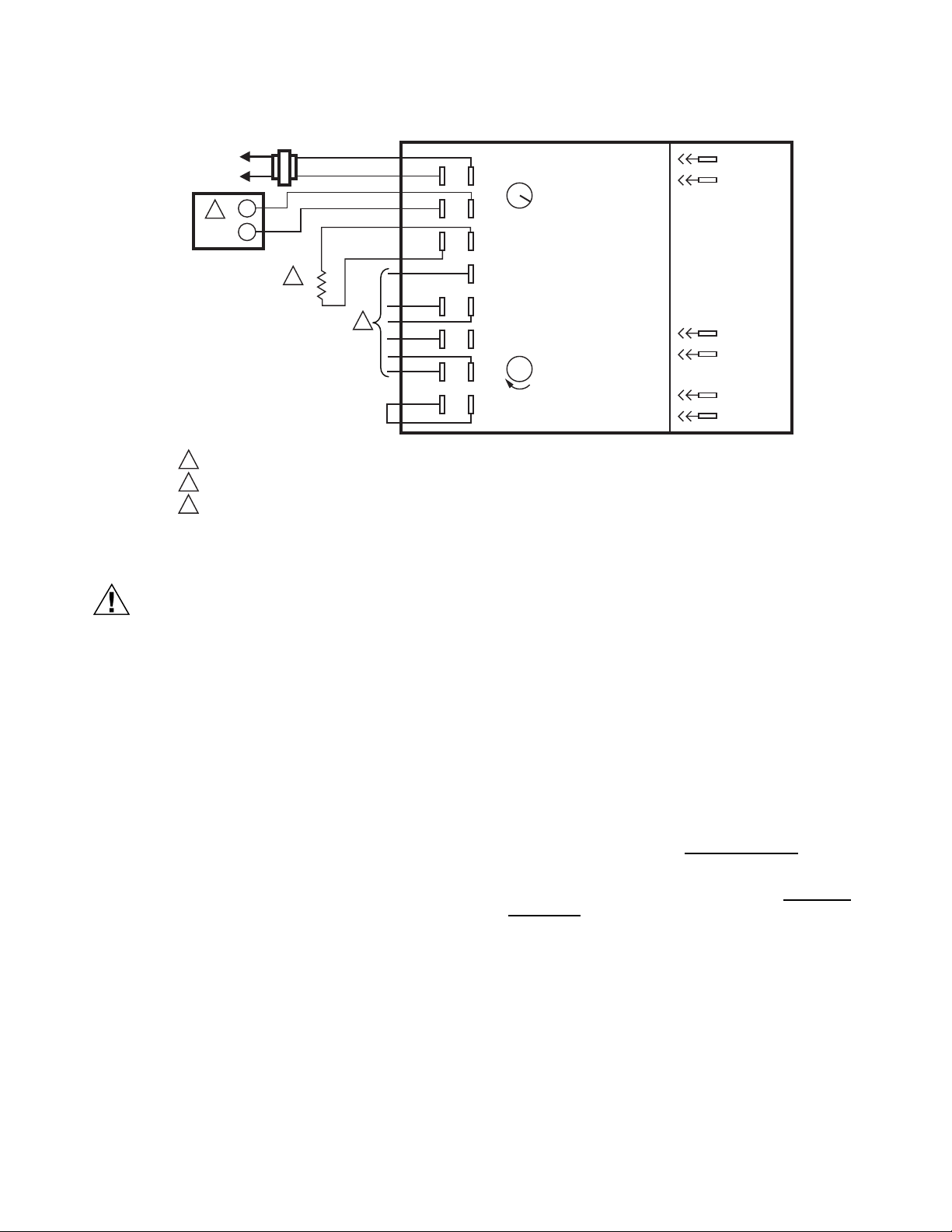

Fig. 2. Wiring Connections for C7660 Temperature Sensor.
CAUTION
1. Before beginning installation, disconnect power
supply to prevent electrical shock or equipment
damage.
2. When selecting the location, make sure the
sensor is not exposed to rain, snow or direct
sunlight.
Location
The C7660 Temperature Sensor can be mounted in any
position; however, the sensor must be installed where it is
exposed to freely circulating air but protected from rain and
direct sunlight.
Wiring
Disconnect power supply before beginning installation to
prevent electrical shock or equipment damage. All wiring must
comply with applicable codes and ordinances. Follow the
wiring information furnished by the equipment manufacturer or
see Fig. 2 for typical wiring hookups.
OPERATION
Temperature Change Over Control Setting
The temperature change over setpoint is made by changing
the setting on a 3-position dip switch through the cover of the
sensor. See Fig. 3 for temperature change over settings.
Operation
The C7660 Selectable Temperature Sensor is used with an
economizer control and damper actuator to proportion an
outdoor air damper in a ventilation system.
When outdoor air temperature is below the change over
setpoint, the sensor will provide a 20 mA signal to the
economizer with translate to OK to economize positioning the
damper open on a call for cooling. When the outdoor air is
above the change over setpoint, the sensor provides a 4 mA
signal to the economizer which translates to not OK to
economize and the outdoor damper drives to minimum
position.
The C7660 temperature sensors replace the control function of
the temperature changeover in the economizer control.
The A, B, C, D potentiometer on the economizer does not
control the changeover point when a C7660 sensor is used in
place of an enthalpy sensor. This potentiometer is only
adjusted when using a C7400 enthalpy sensor for single
enthalpy changeover. For single dry-bulb and differential
enthalpy set the potentiometer to “D”.
L1
(HOT)
L2
1
1
TR1
TR
+
+
+
5
2
4
T1
P1
SO
SR
1
3
T
P
–
620 OHM
RESISTOR
C7660 OUTDOOR
AIR TEMPERATURE
SENSOR
A
BC
D
TEMPERATURE
SETPOINT
OPEN
MINIMUM
POSITION
MINIMUM
POSITION
24 Vac
MIXED AIR
SENSOR
TR
TR1
TR
TR1
TR
TR1
SEE W7459 SPECIFICATIONS FOR ADDITIONAL WIRING INFORMATION.
POLARITY OF SENSOR IS REQUIRED TO CONNECT + ON SENSOR TO + ON ECONOMIZER AND – ON SENSOR TO SO ON ECONOMIZER.
ONLY ONE C7660 SENSOR CAN BE USED WITH AN ECONOMIZER FOR SINGLE DRY-BULB CHANGEOVER. DO NOT USE A SECOND
C7660 SENSOR ON THE SR AND SR+ TERMINALS.
W7459 ECONOMIZER PACKAGE MOUNTED ON ACTUATOR
W7459 ECONOMIZER PACKAGE ACTUATOR
M27635
2
3
2
3

Automation and Control Solutions
Honeywell International Inc. Honeywell Limited-Honeywell Limitée
1985 Douglas Drive North 35 Dynamic Drive
Golden Valley, MN 55422 Toronto, Ontario M1V 4Z9
customer.honeywell.com
C7660 SELECTABLE TEMPERATURE SENSOR
® U.S. Registered Trademark
© 2008 Honeywell International Inc.
63-2670EF—01 M.S. 09-08
The changeover temperature switch settings for the C7660
are shown in Fig. 3. Default and factory setpoint is 63° F.
Changeover on an economizer can operate in two basic
modes:
1) exclusive operation where either the economizer or the
mechanical cooling function, but not both OR
2) integrated operation where the economizer and mechanical
cooling operate at the same time. Integrated operation
requires a two stage cooling thermostat. The integrated
control will provide the most energy savings.
For exclusive operation, the changeover set point needs to
allow mechanical cooling when the economizer can no longer
meet the cooling load requirement. The 63 degree F setting is
the most typical changeover set point for this type of control
but is dependent on the building and climate.
For integrated operation, the changeover should be just at or
just below the typical cooling setpoint expected in the zone
served. For example, if the cooling setpoint is 74 degrees F or
75 degrees F, the changeover setpoint should be set at 73
degrees F.

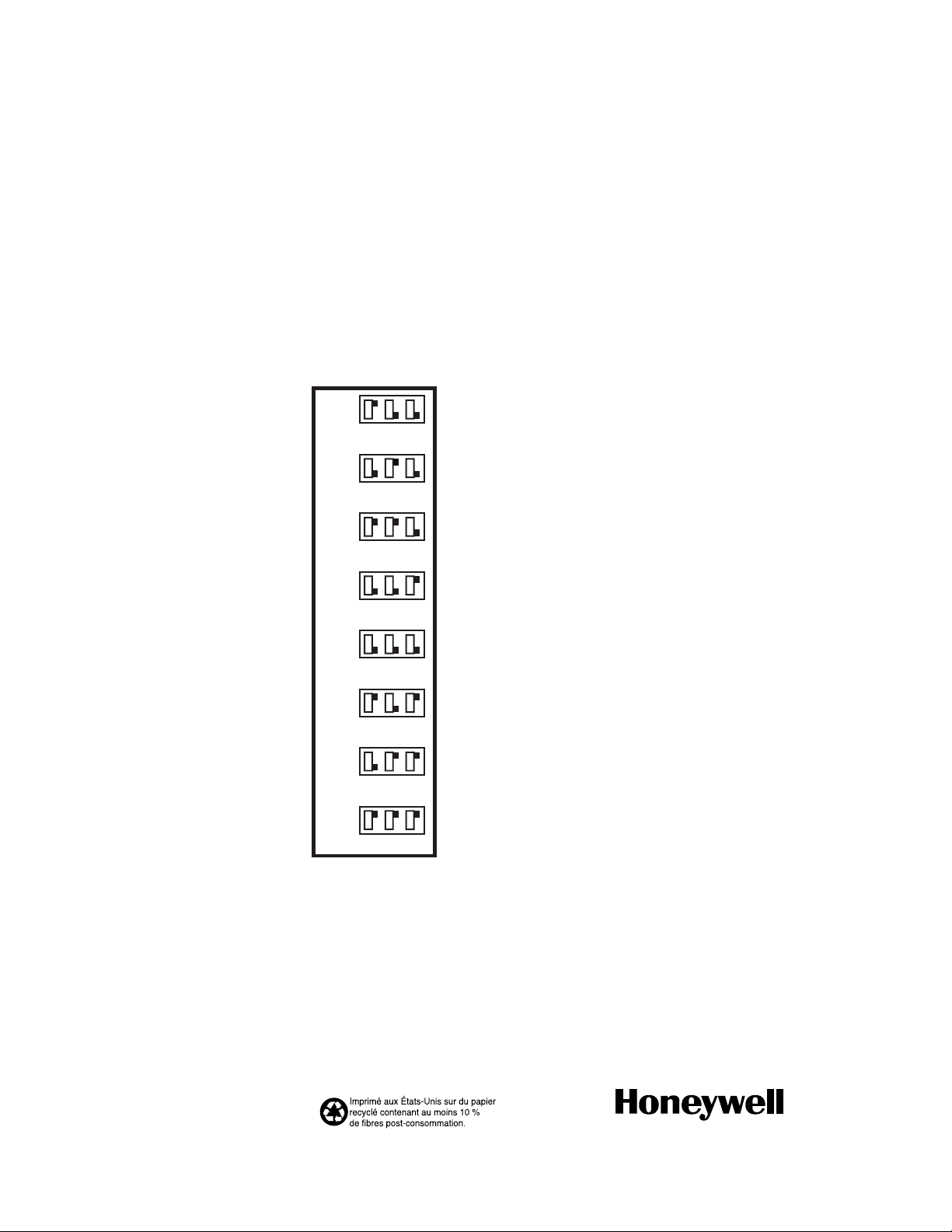

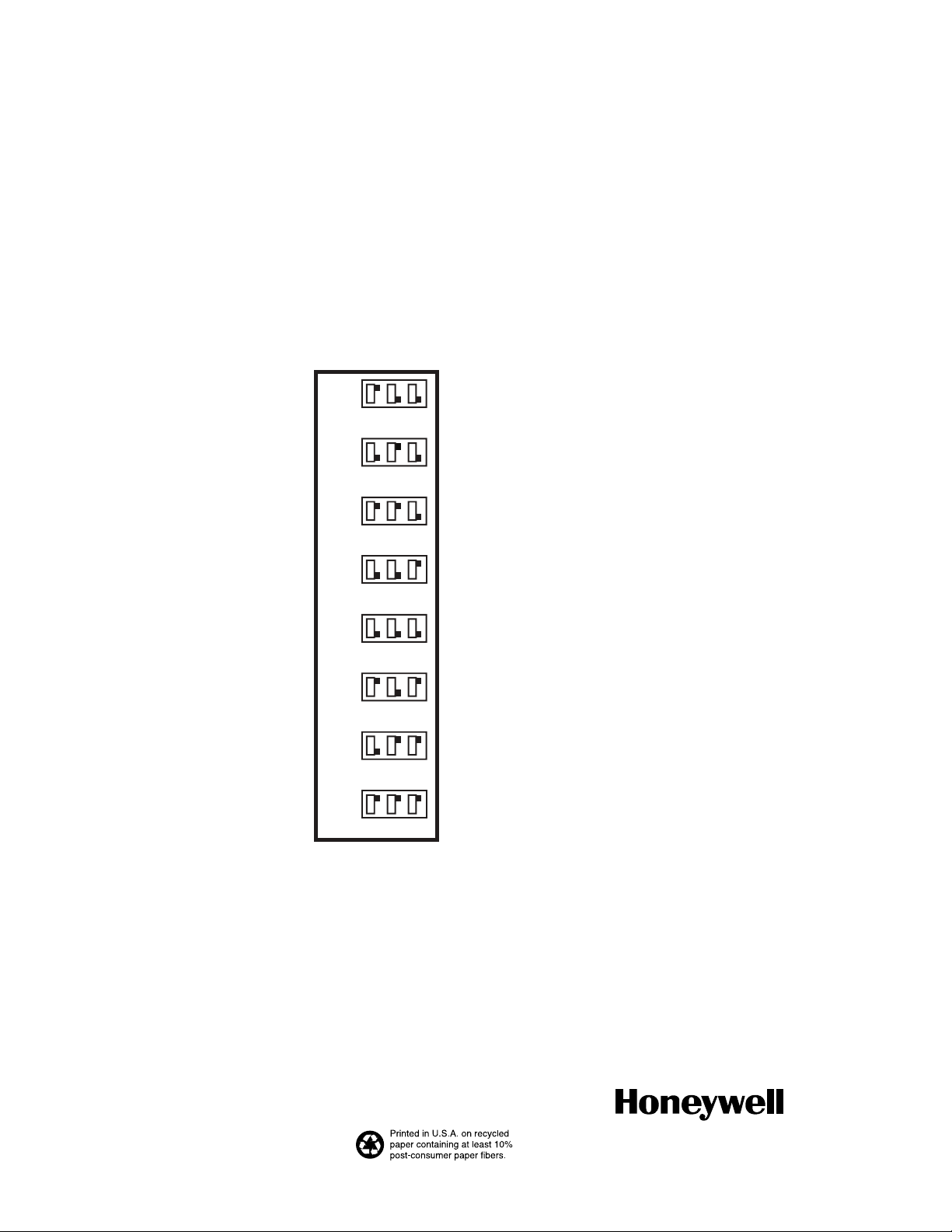

Fig. 3. C7660 Temperature Sensor Dip Switch Settings.
ON
OFF 132
78ºF
ON
OFF 132
73ºF
ON
OFF 132
68ºF
ON
OFF 132
63ºF
ON
OFF 132
58ºF
ON
OFF 132
55ºF
ON
OFF 132
53ºF
ON
OFF 132
48ºF
M27636
DIP SWITCH
POSITION
CHANGEOVER
TEMPERATURE

NOTICE TECHNIQUE
63-2670EF-01
C7660
Capteur de température réglable
POUR ÉCONOMISEURS
RENSEIGNEMENTS GÉNÉRAUX
Le capteur de température réglable C7660 est employé avec
les économiseurs W7459, W7215, W7212, W7213 et W7214.
L’économiseur est raccordé à un actionneur M7415/M7215.
Cette configuration permet de faire appel à un capteur de
température extérieure pour le premier étage de
refroidissement au sein de systèmes de chauffage, ventilation
et conditionnement d’air (CVCA).
Le capteur de température réglable C7660 ne peut avoir
qu’une température d’inversion, et le capteur doit être placé à
l’air libre, à l’extérieur.
CARACTÉRISTIQUES
• Capte la température de l’air extérieur et transmet un
signal à l’économiseur lui indiquant s’il convient ou
non de passer en mode économiseur.
• Commutateurs DIP offrant 8 choix de températures
d’inversion.
• Quand la température de l’air extérieur est inférieure à
la température d’inversion, le registre d’admission
d’air frais est ouvert afin de réduire la charge de
refroidissement du bâtiment.
• Transmet un signal de 4 OU 20 mA à l’économiseur; à
4 mA, le système peut passer en mode économiseur; à
20 mA, le mode économiseur n’est pas souhaitable.
• Commande par microprocesseur de grande précision.
• Le capteur est protégé par un boîtier robuste en
plastique à l’épreuve de la corrosion.
• Remplace les capteurs de températur C7650 et la
fonction de commande de l’inversion e température au
sein d’un économiseur.
Table des matières
Renseignements généraux .............................................. 5
Caractéristiques ............................................................... 5
Caractéristiques techniques ............................................. 6
Ordering Information ........................................................ 6
Installation ........................................................................ 6
Fonctionnement ............................................................... 7

C7660 CAPTEUR DE TEMPÉRATURE RÉGLABLE
63-2670EF—01 6
POUR COMMANDER
Au moment d’acheter des produits de modernisation et de remplacement auprès de votre grossiste ou de votre distributeur,
consultez le catalogue TRADELINE® pour obtenir le numéro de pièce complet.
Prière d’adresser toute question additionnelle, demande d’information ou commentaires sur les produits et services par écrit ou
par téléphone :
1. Au bureau de vente des Solutions de régulation et d’automatisation de Honeywell de votre localité (consulter les pages
blanches du bottin téléphonique).
2. Services à la clientèle de Honeywell
1885 Douglas Drive North
Minneapolis, Minnesota 55422-4386
Au Canada : HONEYWELL LIMITED/HONEYWELL LIMITÉE, 35, Dynamic Drive, Toronto, Ontario M1V 4Z9.
Points de vente et de service dans toutes les grandes villes du monde. Usines en Allemagne, en Australie, au Canada, en
Espagne, aux États-Unis, en Finlande, en France, au Japon, au Mexique, aux Pays-Bas, au Royaume-Uni et à Taiwan.
CARACTÉRISTIQUES TECHNIQUES
Modèle : Capteur de température réglable C7660
Boîtier : Montage en gaine
Élément de détection de la température : Thermistance
Signal de sortie : 4 mA = économiseur non souhaitable,
20 mA économiseur souhaitable
Gamme de température ambiante de service : -40 à 65 °C
(-40 à 149 °F).
Température à l’expédition : -40 à 65 °C (-40 à 149 °F).
Tension d’alimentation : Le capteur est alimenté en courant
par l’économiseur ou, s’il n’est pas employé avec un
économiseur, l’alimentation logique sera de 21,6 V c.c.
± 1,5 V c.c.
Raccordement électrique : Deux bornes à connexion rapide
de 6,4 mm (1/4 po).
Approbation : Laboratoire des assureurs Inc. Indice
d’inflammabilité UL9-5V
Encombrement : Voir la Fig. 1
Hystérésis : Hystérésis +/- 1 °F; mise en service de
l’économiseur à 1 °F sous le point de consigne, mise hors
service à 1 °F au-dessus du point de consigne
Accuracy: ± 1 °F
Fig. 1. Encombrement du capteur de température réglable
C7660 en mm (po).
INSTALLATION
Avhant d’installer ce produit...
1. Lire attentivement les instructions. Le fait de ne pas les
suivre risque d’endommager le produit ou de constituer
un danger.
2. Vérifier les caractéristiques nominales indiquées dans
les instructions et sur le produit, et s’assurer que celui-ci
correspond bien à l’application prévue.
3. L’installateur doit être un technicien d’expérience ayant
reçu la formation pertinente.
4. Une fois l’installation terminée, vérifier le
fonctionnement du produit comme l’indiquent les
présentes instructions.
5. Vérifier le réglage des commutateurs DIP pour qu’il
corresponde à la température extérieure d’inversion
souhaitée.
6. Vérifier que la polarité des raccordements entre le
capteur et le régulateur est la bonne.
MF27634
–
+
14
(9/16) 96 (3-7/8)
8 (5/16)
80
(3-5/32)
70
(2-3/4 )
25 (1)
6
(7/32)
ON
OFF 1 2 3

C7660 CAPTEUR DE TEMPÉRATURE RÉGLABLE
7 63-2670EF—01
Fig. 2. Raccordements du capteur de température C7660.
MISE EN GARDE
1. Couper l’alimentation avant l’installation pour
éviter les chocs électriques et les dommages
matériels.
2. Au moment de choisir l’emplacement du capteur,
s’assurer que ce dernier n’est pas exposé à la
pluie, à la neige ou aux rayons du soleil.
Emplacement
Le capteur C7660 peut être installé dans n’importe quelle
position; toutefois, il faut l’installer dans un endroit où l’air
circule librement, mais à l’abri de la pluie et des rayons du
soleil.
Raccordement électrique
Couper l’alimentation électrique avant de commencer
l’installation pour éviter les chocs électriques et les dégâts
matériels. Tout le câblage doit être conforme aux codes du
bâtiment et aux règlements locaux. Suivre les directives
fournies par le fabricant du matériel ou voir la Fig. 2 pour
observer un schéma de raccordement type.
FONCTIONNEMENT
Régale du régulateur d’inversion de la
température
Le point de consigne d’inversion se règle au moyen d’un
commutateur DIP à trois positions situé sur le couvercle du
capteur. Voir la Fig.3 pour connaître les points de consigne
d’inversion possibles.
Fonctionnement
Le capteur de température réglable s’utilise avec un
économiseur et un actionneur de registre pour faire fonctionner
de façon proportionnelle un registre d’air frais au sein d’un
système de ventilation.
Quand la température extérieure est inférieure au point de
consigne d’inversion, le capteur transmet à l’économiseur un
signal de 20 mA que celui-ci traduit comme une commande de
mise en service de l’économiseur; il positionne alors le
registre à la position d’ouverture lors d’une demande de
refroidissement. Quand le capteur extérieur détecte une
température supérieure au point de consigne, le capteur
transmet un signal de 4 mA à l’économiseur que celui-ci
interprète comme une commande de ne pas économiser et
de faire passer le registre d’air frais en position d’ouverture
minimale.
Les capteurs de température C7660 remplacent la fonction de
commande de l’inversion de l’économiseur.
Le potentiomètre A, B, C, D de l’économiseur ne commande
pas le point d’inversion lorsque le capteur C7660 est utilisé à la
place du capteur d’enthalpie. Le potentiomètre n’est ajusté que
lorsqu’un capteur d’enthalpie C7400 est employé pour une
commande d’inversion selon l’enthalpie. Pour une seule
température bulbe sec et une enthalpie différentielle, régler le
potentiomètre à «D».
L1
(SOUS TENSION)
L2
1
1
TR1
TR
+
+
+
5
2
4
T1
P1
SO
SR
1
3
T
P
–
RÉSISTANCE
620 OHMS
CAPTEUR DE
TEMPÉRATURE
EXTÉRIEURE C7660
A
BC
D
POINT DE CONSIGNE
DE TEMPÉRATURE
OUVERTURE
POSITION
MINIMALE
POSITION
MINIMALE
24 V c.a.
CAPTEUR
D’AIR
MÉLANGÉ
TR
TR1
TR
TR1
TR
TR1
VOIR LA NOTICE DU W7459 POUR OBTENIR PLUS DE RENSEIGNEMENTS SUR LE RACCORDEMENT.
IL FAUT QUE LE CAPTEUR RESPECTE LA POLARITÉ ET QUE LE + DU CAPTEUR SOIT RACCORDÉ AU + DE L’ÉCONOMISEUR,
DE MÊME QUE LE – DU CAPTEUR AU – DE L’ÉCONOMISEUR.
UN SEUL CAPTEUR C7660 PEUT ÊTRE UTILISÉ AVEC UN ÉCONOMISEUR POUR UNE SEULE INVERSION À BULBE SEC.
NE PAS RACCORDER UN DEUXIÈME CAPTEUR C7660 AUX BORNES SR ET SR+.
ÉCONOMISEUR W7459 INSTALLÉ SUR L’ACTIONNEUR
ÉCONOMISEUR W7459 ACTIONNEUR
MF27635
2
3
2
3

C7660 CAPTEUR DE TEMPÉRATURE RÉGLABLE
Solutions de régulation et d’automatisation
Honeywell International Inc. Honeywell Limited-Honeywell Limitée
1985 Douglas Drive North 35, Dynamic Drive
Golden Valley, MN 55422 Toronto (Ontario) M1V 4Z9
customer.honeywell.com
® Marque de commerce déposée aux É.-U.
© 2008 Honeywell International Inc. Tous droits réservés
63-2670EF—01 M. S. 09-08
Les réglages du point de consigne de température d’inversion
par commutateurs DIP sont illustrés à la Fig. 3. Le réglage par
défaut et le réglage de l’usine est de 63 °F. La fonction
d’inversion d’un économiseur se déroule selon deux modes
de base :
1) fonctionnement exclusif où soit l’économiseur, soit le
refroidissement mécanique est en marche, mais non les deux
à la fois OU
2) fonctionnement intégré où l’économiseur et le
refroidissement mécanique sont en marche en même temps.
Le fonctionnement intégré nécessite un thermostat à deux
étages de refroidissement. La fonction de régulation intégrée
procure les plus grandes économies d’énergie.
Pour un fonctionnement exclusif, le point de consigne
d’inversion doit permettre le refroidissement mécanique
lorsque l’économiseur ne suffit plus à répondre à la charge de
refroidissement. Le réglage de 63 °F est le point d’inversion le
plus fréquent pour ce type de régulation; le réglage dépend
toutefois du bâtiment et du climat.
Pour un fonctionnement intégré, le point de consigne
d’inversion doit être réglé au point de consigne de
refroidissement type prévu dans la zone desservie ou à peine
au-dessus de ce point de consigne. Par exemple, si le point
de consigne de refroidissement est de 74 ou 75 °F, le point de
consigne d’inversion devrait être réglé à 73 °F.
Fig. 3. Réglages des commutateurs DIP du capteur de température C7660.
ON
OFF 132
78 ºF
ON
OFF 132
73 ºF
ON
OFF 132
68 ºF
ON
OFF 132
63 ºF
ON
OFF 132
58 ºF
ON
OFF 132
55 ºF
ON
OFF 132
53 ºF
ON
OFF 132
48 ºF
MF27636
POSITION DU
COMMUTATEUR DIP
TEMPÉRATURE
D’INVERSION
By using this Honeywell literature, you agree that Honeywell will have no liability for any damages arising out of your use or modification to, the
literature. You will defend and indemnify Honeywell, its affiliates and subsidiaries, from and against any liability, cost, or damages, including
attorneys’ fees, arising out of, or resulting from, any modification to the literature by you.
