Honeywell CS10XE Series User manual

www.honeywellaircoolers.com
E-mail: [email protected]
EN Portable Evaporative Air Cooler
User Manual
Read and save these instructions before use
FI Siirrettävät Höyrystävät Ilmanjäähdyttimet
Käyttäjän Opas
Lue ohjeet ennen käyttöä ja säästä ne
DK Transportabel Fordampende Luftkøler
Brugervejledning
Læs og gemme disse instrukser inden brug
SE Bärbar Evaporativ Luftkylare
Luftkylare Användarmanual
Läs och spara dessa instruktioner innan användning
Model / Malli / Model / Modell:
CS10XE
SWING
SPEED
POWER
COOL/ION
TIMER
124
0.5
H L
M
S

7) Remote Control
8) Honeycomb Cooling Media
9) Rear Grill
10) Water Fill Tray
11) Water Tank
12) Castors
13) Carbon Dust Filter
14) Water Level Indicator
15) Detachable Water Tank Latch
16) Power Cord & Plug
1) Display Screen
2) Control Panel
3) Louvers
4) Front Grill
5) Drain Plug
6) Handle

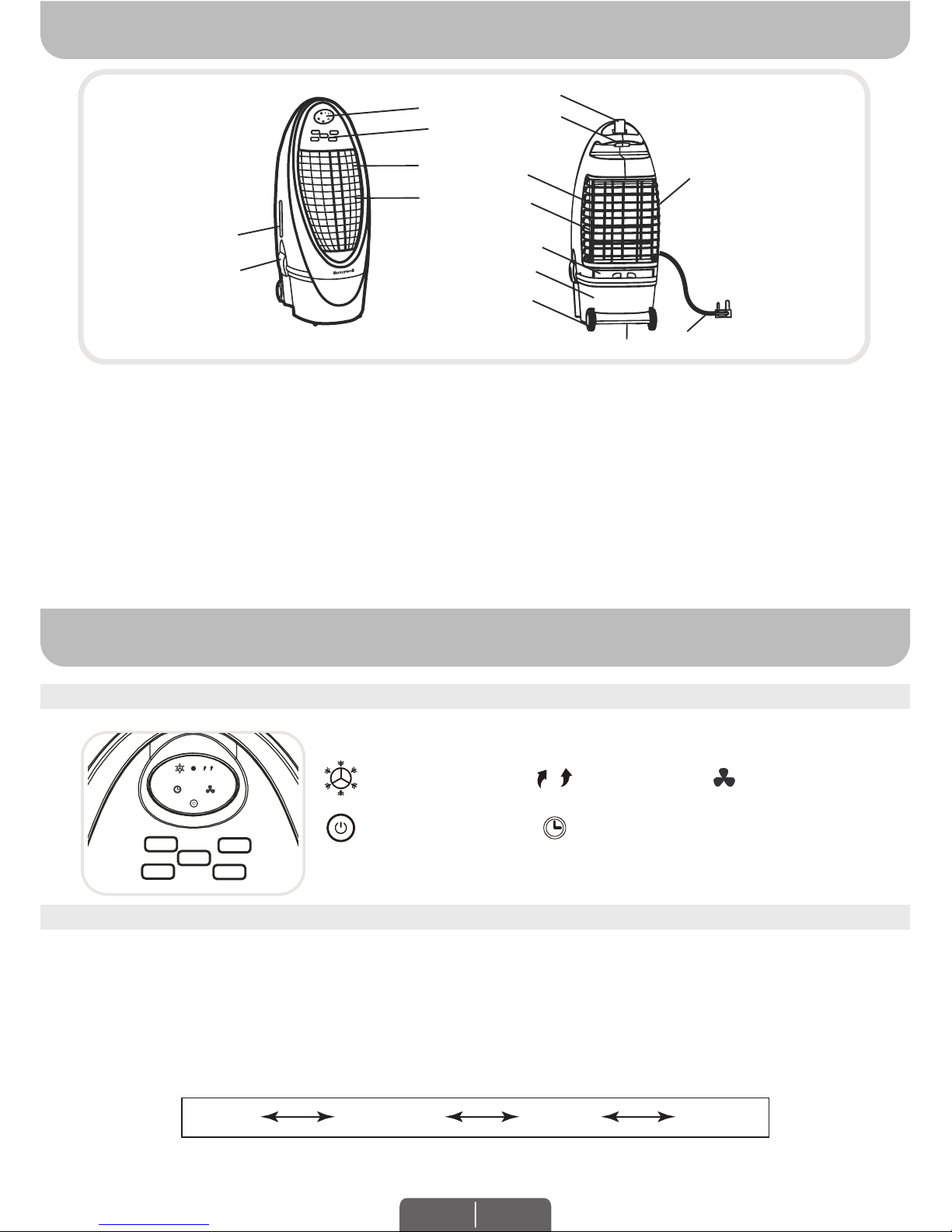

PARTS DESCRIPTION
USE & OPERATION
(12)
(16)
(5)
(11)
(10)
(9)
(8) (13)
(6)
(7)
SWING
SPEED
POWER
COOL
TIMER
124
0.5 H L
M(1)
(2)
(3)
(4)
(14)
(15)
S
CONTROL PANEL
Icons on Display Screen
Power ON / OFF
Swing
Cool
SPEED
TIMER
124
0.5 H L
M
S
SWING
POWER
COOL
H L
M
S
Timer Setting
1
2
4
0.5
Fan Speed:
L
M
H
S
- Low
- Medium
- High
- Sleep*
FUNCTION BUTTONS
POWER
Press the POWER button to turn the unit on. The cooler will start automatically at medium speed. After a
few seconds the speed will switch to low. To turn the unit off, press the button again.
SPEED
Press the SPEED button repeatedly to change the speed between H - M - L - S*.
The indicator light will show the selected speed:
When the SLEEP mode is selected, the fan will run on High for one hour, then Medium for the second
hour and on Low speed from the third hour onwards until you switch off the unit.
High (H) Medium (M) Low (L) Sleep (S)*
WARNING -- READ AND SAVE THE AIR COOLER SAFETY & MAINTENANCE GUIDE AND USER
MANUAL BEFORE USING THIS PRODUCT. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY
DAMAGE AND/ OR IMPAIR ITS OPERATION AND VOID THE WARRANTY.
*Applicable for models with Sleep feature only.
EN 1

USE & OPERATION (CONTINUED)
FUNCTION BUTTONS (CONTINUED)
LOUVER
MOVEMENT
TIMER
Press the TIMER button until the desired time duration setting is selected. When the set time has
passed, the unit will automatically turn off (unit remains in Standby mode until power cord is unplugged
from electrical socket). The TIMER function allows you to program the unit for up to 7.5 hours of use.
SWING
Press the SWING button until is illuminated on the display screen.
The louvers will begin to move left to right automatically.
Vertical Air Flow - You can manually adjust the louvers to change vertical air flow.
COOL
Press the COOL button until is illuminated on the display screen. This activates evaporative cooling.
The water pump will operate and you will feel the cooler air after the Honeycomb Cooling Media is
completely wet.
WARNING: Please ensure sufficient water is in the water tank otherwise you may hear a Low Water
Alarm and the cooler will start in a Fan only mode without evaporative cooling.

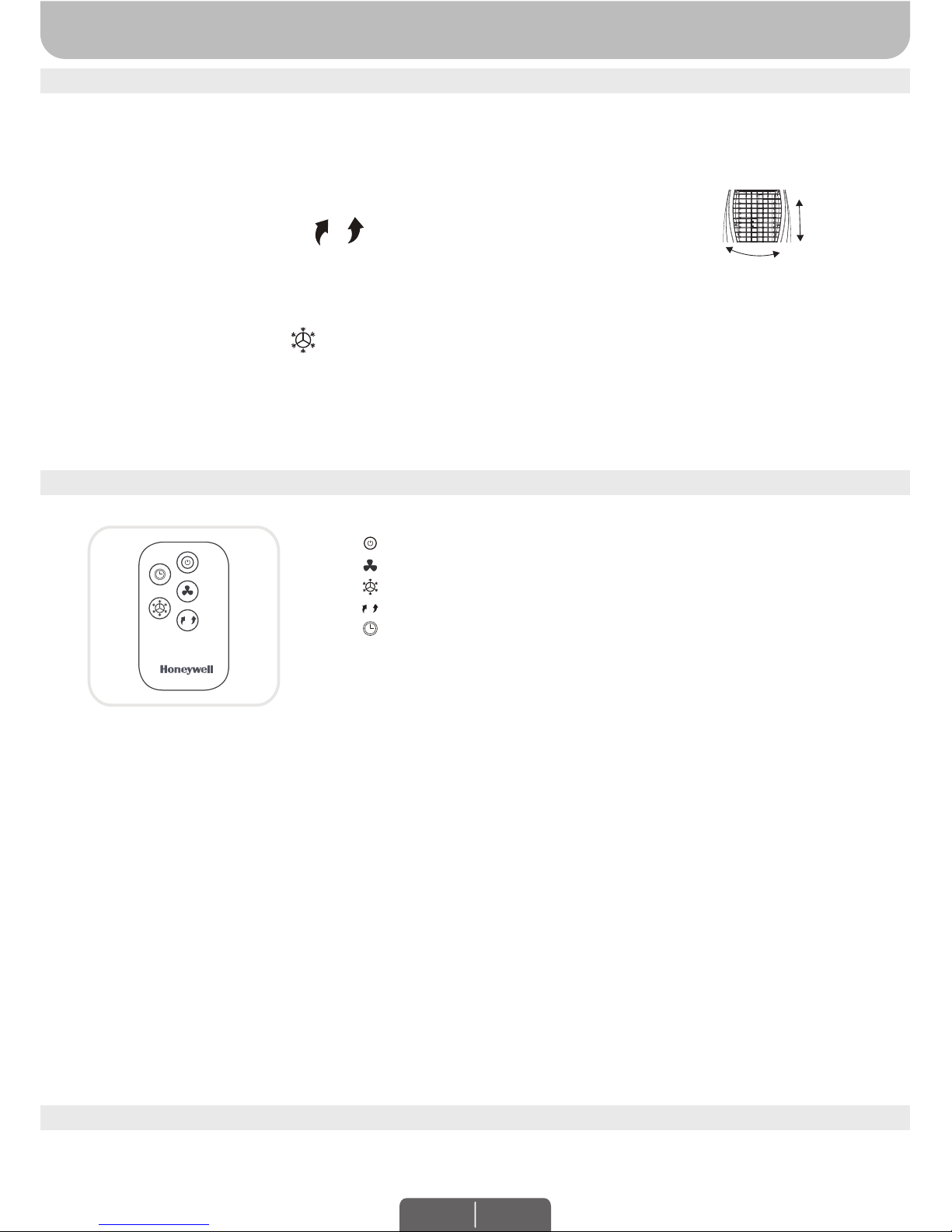

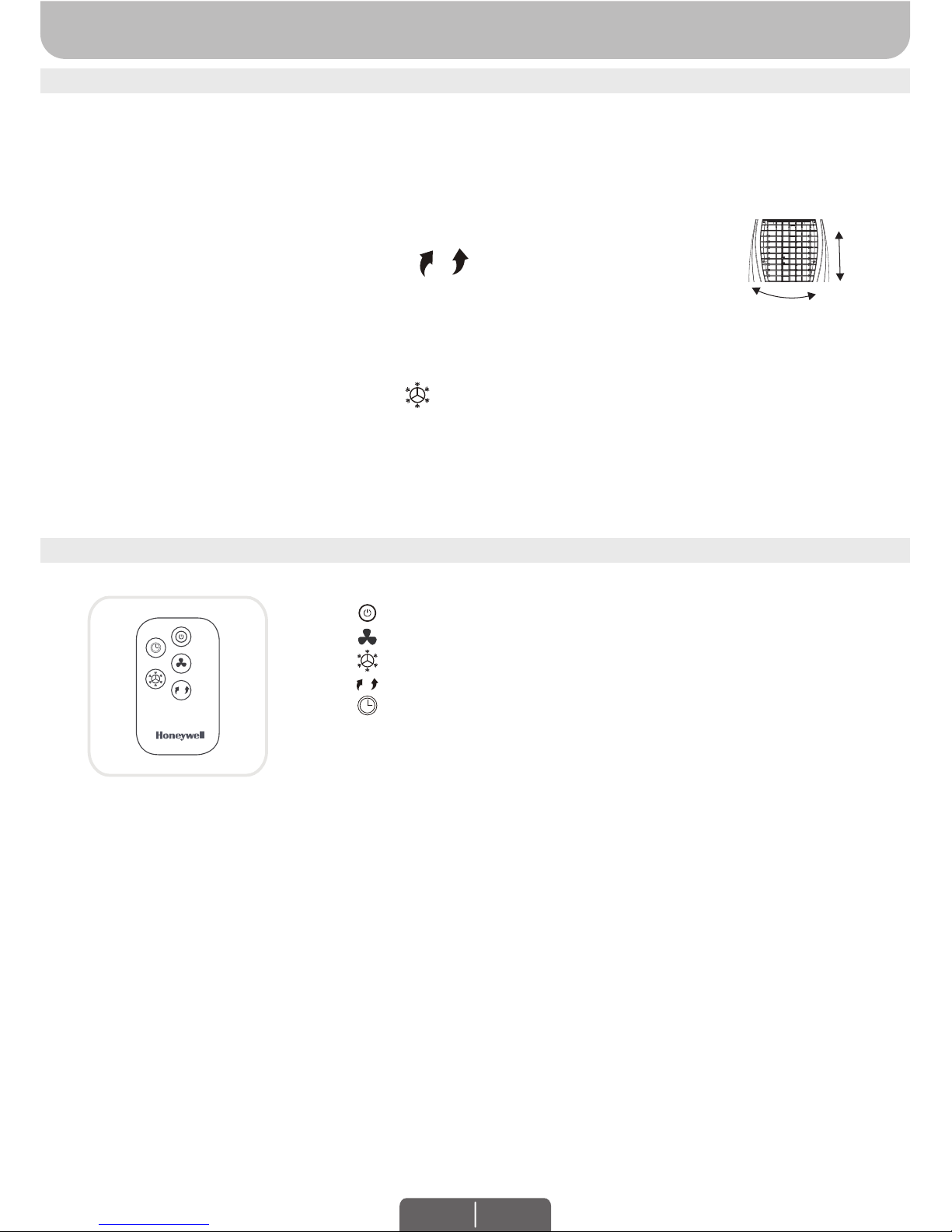

REMOTE CONTROL
: ON / OFF
: Low / Medium / High / Sleep*
: Evaporative cooling ON / OFF
: Controls the motion of the louvers
: Controls the Timer function for automatic off
The remote control requires a CR2032 (1 x 3V) coin type or equivalent battery for replacement.
Open the battery compartment at the back of the remote control and insert the battery inside. Care
must be taken to insert the batteries according to the correct polarity (+ / –) markings shown inside
the battery compartment.
Always point the remote control signal transmitter towards the unit when operating. Make sure that
the signal path is not obstructed.
Remove the batteries if the unit is not going to be used for an extended period of time.
Do not drop the remote control.
Do not mix different types of batteries such as alkaline, carbon-zinc, or rechargeable batteries.
Do not mix old and new batteries.
Do not recharge the battery.
Exhausted batteries are to be removed from the product and safely disposed of as per local
regulations.
Do not dispose of batteries in fire. Batteries may explode or leak.
WARNING: Caution for ingestion of the small battery. Keep away from children and animals.
•
•
•
•
•
•
•
•
•
•
Note:
Power
Speed
Cool
Swing
Timer
*Applicable for models with Sleep feature only.
EN 2

USE & OPERATION (CONTINUED)
LOW WATER ALARM
The unit is equipped with a low water sensor. In Cooling Mode, when water in the tank is below the
minimum level, you will hear a beeping sound and the will flash continuously. The unit will
automatically pause evaporative cooling.
Refill the water tank to deactivate the alarm in cooling mode. First switch OFF the unit and unplug from
the power outlet. Fill the water tank with water above the minimum water level mark. Plug in and switch
ON again.
To deactivate the alarm and continue using the unit as a fan (without evaporative cooling), switch the
unit OFF and then ON again. The Low Water Alarm will not activate in Fan only mode. The Low Water
Alarm will sound again if the COOL function is activated while the water tank is still empty.
CLEANING & DRAINING THE WATER TANK
Move the unit to a location where the water can be drained. Remove the cap from the Drain plug
located at the bottom of the unit. Allow the tank to empty.
Detach the water tank by unlocking the Detachable Water Tank Latches on both sides of the unit. Lift
the cooler upwards away from the base and place it carefully and vertically on the floor. Be careful not
to bend the water pump tubes and other parts that will hang from the bottom of the unit when the
body is removed from the tank.
Refill the water tank with clean water and drain it completely. Clean the water tank with dish detergent
or a damp cloth and rinse it thoroughly.
Refill the water tank with clean water, up to the maximum level.
Replace the top of the air cooler carefully back onto the tank and lock the side latches. The air cooler
is now ready to be used.
Use a damp cloth to remove dirt and dust from the surface of the unit. Never use corrosive elements
or chemicals to clean this product.
When the product is not in use, store the unit in a dry place out of direct sunlight.
•
•
•
•
•
•
•
WARNING:
Before cleaning the unit, switch the unit OFF and disconnect from the electrical socket.
Below are instructions on how to clean and maintain your air cooler. If the cooler will not be used for a
long period of time, please refer to the STORAGE & MAINTENANCE GUIDELINES located in the
separate Safety & Maintenance Guide.
FILLING WITH WATER
COOLER LOCATION
CAUTION:
Unplug the unit from the electrical power outlet before emptying or refilling the water tank.
Open the Water Fill Tray located at the back of the unit. The Water Level Indicator is located at the side
of the unit. Refill the water tank when water level is low. Do not fill water above the "Max." water level
mark to avoid water droplets collecting on the louvers. Check the water level in the tank before running
the COOL function. Make sure that the water in the tank is above the minimum water level mark.
Running the unit in COOL mode with inadequate water may cause pump failure.
Note: The water capacity refers to the total volume of water that can be contained within the air cooler
water tank and water distribution system. The water capacity in the tank at the “Max.” indicator level
may be lower than the actual water capacity of the air cooler.
Make sure to position the air cooler correctly before you set up and start using the product. Please refer
to the COOLER LOCATION section of the separate Safety & Maintenance Guide.
EN 3

USE & OPERATION (CONTINUED)
CLEANING THE CARBON DUST FILTER* AND HONEYCOMB COOLING MEDIA
The appliance is supplied with a Carbon Dust Filter* and
Honeycomb Cooling Media.
The Carbon Dust Filter* and Honeycomb Cooling Media are
located inside the Rear Grill. See Figure 1 for instructions on
how to remove them from the unit for cleaning and
maintenance.
Do not run the unit in COOL mode with stale water in the
tank. You must empty the water tank and refill with fresh
water, especially if the tank has not been cleaned in a long
time.
The cleaning frequency for the Honeycomb media depends
on local air and water conditions. In areas where the mineral
content of water is high, mineral deposits may build up on the
Honeycomb Cooling Media and restrict air flow. Draining the
water tank and refilling with fresh water at least once a week
will help reduce mineral deposits. If mineral deposits remain
on the Honeycomb Cooling Media, the media should be
removed and washed under fresh water. The media should
be cleaned every two months or sooner, depending on your
needs.
For best results allow the Honeycomb Cooling Media to dry
after each use by turning off the cool function 15 minutes
before turning the unit off.
•
•
•
•
•
Honeycomb
Cooling Media
Honeycomb
Frame Screws
Rear Grill
Carbon Dust
Filter

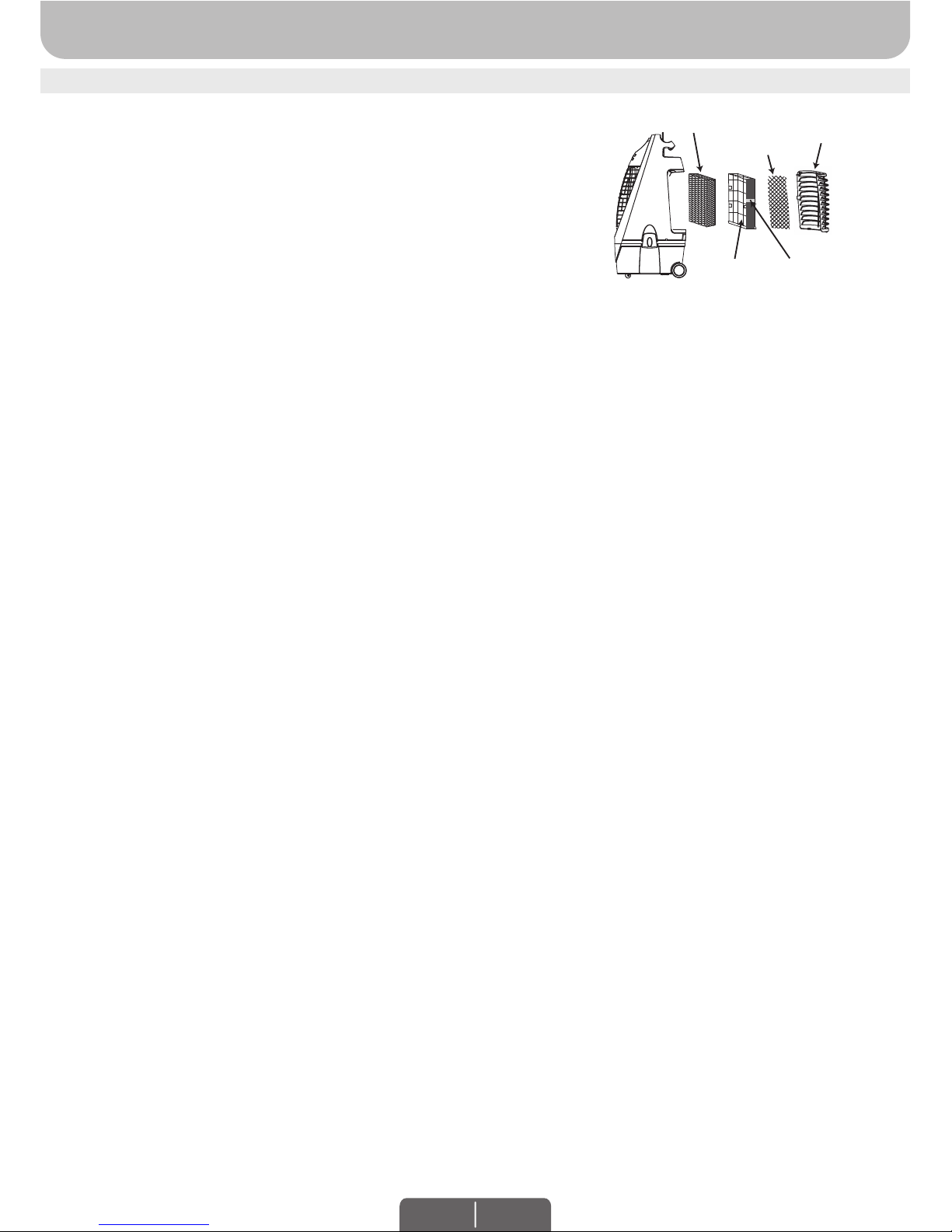

Figure 1:
Remove all the screws from the Rear Grill of the Air Cooler.
Carefully pull out the rear grill from the cooler.
Slide out the Carbon Dust Filter* and clean with water.
To release the Honeycomb Media, remove the Honeycomb
Frame screws and pull the Honeycomb Frame out of the
unit.
Remove the screws on the base of the Honeycomb Frame
and slide out the Honeycomb Cooling media. Replace or
clean media with water and a damp cloth as needed.
WARNING: DO NOT operate the Air Cooler when the
Rear Grill is removed from the Air Cooler, or if there is a
loose-fitting Rear Grill. Doing so can cause serious injury or
dangerous electrical shock.
1.
2.
3.
4.
5.
Removing the Carbon Dust Filter*/ Honeycomb Cooling Media:
*Applicable for models with Carbon Dust Filter only.
EN 4

FI 1
7) Kaukosäädin
8) Jäähdytyskenno
9) Takasäleikkö
10) Vedentäyttö
11) Vesitankki
12) Pyörät
13) Hilipölyn suodatin
14) Veden määrän indikaattori
15) Irrotettavan vesisäiliön salpa
16) Virtajohto & liitin
1) Näyttö
2) Ohjauspaneeli
3) Säleikko
4) Eturistikko
5) Tyhjennystulppa
6) Kädensija
OSIEN KUVAUKSET
KÄYTTÖ & TOIMINNOT
(12)
(16)
(5)
(11)
(10)
(9)
(8) (13)
(6)
(7)
SWING
SPEED
POWER
COOL
TIMER
124
0.5 H L
M(1)
(2)
(3)
(4)
(14)
(15)
S
OHJAUSPANEELI
Näytöllä olevat kuvakkeet
Virta ON/OFF
Lavat
Viileä
SPEED
TIMER
124
0.5 H L
M
S
SWING
POWER
COOL
H L
M
S
Ajastus
1
2
4
0.5
Tuulettimen nopeus:
L
M
H
S
- Matala
- Medium
- Korkea
- Torkkutila
TOIMINTOJEN PAINIKKEET
VIRTA (POWER)
Paina virtapainiketta kytkeäksesi laitteen päälle. Laite toimii automaattisesti keskinopeudella, jonka
jälkeen se vaihtaa muutaman sekunin jälkeen hitaalle nopeudelle. Sammuta laite virtakytkintä painamalla.
NOPEUS (SPEED)
Paina NOPEUS -painiketta vaihtaaksesi nopeutta H-M-L-S* välillä.
Valo osoittaa valitun nopeuden.
Kun TORKKUTILA on valittu, tuuletin pyörii noin korkealla nopeudella noin tunnin, sitten keskinopeudella
toisen tunnin ja matalalla nopeudella kolmannesta tunnista eteenpäin kunnen suljet laitteen.
Korkea (H) Medium (M) Matala (L) Torkkutila (S)*
HUOMIO -- LUE ILMANKOSTUTTIMEN TURVALLISUUS- JA KÄYTTÖOHJEET ENNEN LAITTEEN
KÄYTTÖÄ. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI AIHEUTTAA VAURIOITA JA
HEIKENTÄÄ KONEEN TOIMINTOJA SEKÄ MITÄTÖIDÄ LAITTEEN TAKUUN.
*Soveltuu ainoastaan laitteille lepo-ominaisuudella.

KÄYTTÖ TOIMINNOT (JATKUU)
TOIMINTOJEN PAINIKKEET (JATKUU)
SÄLEIKÖN
LIIKKEET
AJASTIN (TIMER)
Paina AJASTIN-painiketta kunnes haluamasi aika on asetettu.Kun asetettu aika on kulunut, laite
sulkeutuu automaattisesti (laite pysyy valmistilassa kunnes virtajohdo on otettu pois elektrisestä
lähteestä). Ajastin on mahdollista säätää jopa 7,5 tuntiin.
LAVAT (SWING)
Paina lavat-painiketta kunnes näytöllä näkyy . Lavat alkavat liikkumaan
automaattisesti vasemmalta oikealle. Vertikaalinen ilmanvirtaus - Voit manuaalisesti
säätää lapoja vertikaalisesti säätääksesi ilmanvirtausta.
VIILEÄ (COOL)
Paina VIILEÄ-painiketta kunnes näytöllä on . Tämä aktivoi kostetutavan viilennyksen. Vesipumppu
alkaa toimimaan ja tunnet viileämpä ilmaa kun kennon jäähdytin on täysin märkä.
VAROITUS: Varmista että rittävävästi vettä on vesitankissa, mikäli näin ei ole kuulet Alhainen Vesitaso
Hälytyksen ja jäähdytin aloittaa Tuuletin Ainoastaan -tilassa ilman höyrystinjäähdytystä.
KAUKOSÄÄDIN
: ON / OFF
: Hidas / Medium / Nopea / Torkku*
: Ilmankostutin On/Off
: Lapojen liikkeiden säätö
: Laitteen virran kytkeminen automaattisesti pois
päältä
Kaukosäätimeen menee CR2032 (1 x 3V) -nappiparisto.
Avaa paristokotelon kansi kaukosäätimen takapuolelta ja aseta paristo CR2032 (1 x 3V) paikallleen.
Varmista, että paristo tulee oikein päin, ja että +/- navat ovat kohdillaan.
Osoita kaukosäätimellä aina suoraan laitetta kohdin. Varmista, että signaali pääsee kulkemaan
esteettömästi.
Poista kaukosäätimestä paristo jos kaukosäädin on pitkään poissa käytöstä.
Älä tiputa kaukosäädintä
Älä käytä samanaikaisesti erilaisia paristoja säätimessä, kuten esim. alkaliini, hiili-sinkki, tai ladattavia
paristoja.
Älä käytä samanaikaisesti uusia ja vanhoja paristoja.
Hapettuneet ja/tai tyhjät paristot tulee poistaa säätimestä.
Älä lataa paristoa.
Loppuunkuluneet paristot tulee poistaa laitteesta ja hävittää turvallisesti paikallisten suositusten
mukaisesti.
Älä hävitä paristoja polttamalla. Paristot saattavat räjähtää tai vuotaa.
VAROITUS: Pieni paristo on vaarallinen nautittavaksi. Pidä pois lasten tai eläinten saatavilta.
•
•
•
•
•
•
•
•
•
•
•
Huomioi:
Virta
Nopeus
Viilennys
Lavat
Ajastin
*Soveltuu ainoastaan laitteille lepo-ominaisuudella.
FI 2

KÄYTTÖ TOIMINNOT (JATKUU)
VÄHÄISEN VEDEN MÄÄRÄN VAROITIN
TANKIN TYHJENNYS JA PUHDISTUS
Vie laite paikkaan jossa voit poistaa laitteesta veden. Avaa poistokorkki laitteen pohjasa ja tyhjennä
tankki.
Irroita tankki avaamalla vivut kummaltakin puolelta laitetta. Nosta laitetta varoen ylöspäin ja aseta se
lattialle. Varo pumpun letkuja ja muita osia jotka roikkuvat laitteen pohjassa kun tankki on irroitettu.
Täytä tankki puhtaalla vedellä ja tyhjennä se kokonaan. Puhdista tankki rätillä ja kuivaa huolellisesti.
Täytä tankki puhtaalla vedellä maksimimäärään saakka.
Laita lattialla ollut laite varoen takaisin paikalleen ja lukitse kummatkin vivut. Laite on taas
käyttövalmiina.
Pyyhi rätillä liat ja pölyt laitteen päälipuolelta. Älä koskaan käytä syövyttäviä aineita laitteen
puhdistamiseen.
Laitteen ollessa poissa käytöstä, säilytä se kuivassa paikassa auringonvalolta suojattuna.
•
•
•
•
•
•
•
Laite on varustettu sensorilla, joka tunnistaa veden vähäisen määrän. Jos tankissa on minimimäärä vettä,
laite antaa ääni merkin ja vilkkuvat. Laite keskeyttää jäähdytyksen automaattisesti.
Täytä tankki, jolloin hälytin menee pois päältä. Ensimmäisenä sammuta koneesta virta ja ota johto pois
seinästä. Täytä tankki yli minimimäärän. Laita johto takaisin seinään ja kytke kone uudelleen päälle.
Kytkeäksesi hälyytyksen pois päältä ja käyttääksesi laitetta tuulettimena, kytke laitteen virta pois ja
takaisin päälle. Hälyytin ei toimi jos laitetta käytetään pelkästään tuulettimena. Hälyytin menee
automaattisesti päälle jos käytät kostutin -toimintoa ja tankissa on edelleen liian vähän vettä.
VAROITUS:
Ennen laitteen puhdistusta varmista, että koneessa ei ole virtaa ja että se on kytketty pois verkkovirrasta.
Alla on ohjeet, kuinka puhdistat ja huollat laitteen. Jos kostutinta ei käytetä pitkään aikaan katso ohjeet
osiosta VARASTOINTI & HUOLTO.
VEDELLÄ TÄYTTÖ
JÄÄHDYTTIMEN ASENTO
HUOMIO:
Varmista, että laite ei ole kytkettynä verkkovirtaan ennen vesitankin täyttöä.
Avaa tankin venttiili koneen takaosasta. Vesitaso indikaattori on sijoitettu tuotteen sivulle. Taäytä tankki,
kun vettä on tankissa vähän. Älä täytä vettä yli ¨Max.¨ vesirajamerkin välttääksesi vesipisaroiden
kerääntymisen säleiköiden päälle. Taarkista veden määrä ennen kuin käytät jäähdytystoimintoa.
Varmista, että tankissa on vettä yli minimirajan. Jos tankissa ei ole tarpeeksi vettä, jäähdytystoiminnon
käyttö voi rikkoa pumpun.
Huomautus: Vesikapasiteetti tarkoittaa koko sitä vesimäärää, joka voi olla ilmanjäähdyttäjän vesitankin ja
vedenjakelijan sisällä. Veden kapasiteetti säiliön "Max." merkin kohdalla saattaa olla alempana kuin
ilmanjäähdyttäjän todellinen kapasiteetti.
Varmista, että jäähdytin on paikallaan ennen laitteen käyttöä. Tarkista sen paikka Turvallisuus- ja huolto
-osiosta.
FI 3

KÄYTTÖ TOIMINNOT (JATKUU)
SUODATTIMEN* JA JÄÄHDYTYSKENNON PUTSAAMINEN
Laitteessa on suodatin* sekä jäähdytyskenno.
Suodatin* ja jäähdytyskenno on laitteen takasäleikön takana.
Katso kuva 1 miten voit poistaa osat puhdistusta varten.
Älä käytä kostutinta jos tankissa on ummehtunutta vettä.
Tankki täytyy silloin tyhjentää ja täyttää uudella vedellä,
etenkin jos tankkia ei ole puhdistettu aikoihin.
Jäähdyttimen puhdistusväli riippuu paikallisesta veden ja
ilman laadusta. Jos alueen veden mineraalipitoisuus on
korkea, mineraalit voivat tukkia jäähdyttimen ja huonontaa
ilmanlaatua. Vesitankki kannattaa tyhjentää ja putsata kerran
viikossa jotta mineraalijäänteet vähenevät. Jos jäähdyttimessä
on mineraalijäänteitä, se tulee puhdistaa ja pestä juoksevan
veden alla. Jäähdytin tulisi puhdistaa vähintään joka toinen
kuukausi tai aiemmin, jos tilanne niin vaati.
Sammuta jäähdytys 15 minuutiksi ennen laitteen sulkemista,
jotta jäähdytin kuivuu kunnolla.
•
•
•
•
•
Jäähdytin
Jäähdyttimen
kehys
Ruuvit
Takasäleikkö
Suodatin
Kuva 1:
Irrota ruuvit etusäleiköstä.
Irrota säleikkö varoen laitteesta.
Vedä suodatin* ulos ja puhdista se vedellä
Irrottaaksesi jäähdyttimen irrota sen ruuvit ja työnnä sen
kehikko ulos.
Irrota ruuvit jäähdyttimen kehikon pohjasta ja liu'uta
jäähdytin pois paikaltaan. Vaihda osa tai puhdista se rätillä.
VAROITUS: ÄLÄ käytä laitetta jos säleikkö ei ole paikallaan
tai jos se on löysästi kiinni, sillä se voi aiheuttaa vakavia
vammoja tai sähköiskun vaaran.
1.
2.
3.
4.
5.
Suodattimen* ja jäähdytyskennon poistaminen:
*Soveltuu ainoastaan laitteille suodatin.
FI 4

DK 1
7) Fjernbetjening
8) Honeycomb Kølemedie
9) Bag Rist
10) Vand Påfyldnings Bakke
11) Vandbeholder
12) Hjul
13) Kulstøv Filter
14) Vandstandsviser
15) Aftagelig Vandbeholder Lås
16) Strømledning & Prop
1) Skærm
2) Kontrolpanel
3) Lameller
4) Front Rist
5) Bundprop
6) Håndtag
BESKRIVELSE AF DELE
BRUG & BETJENING
(12)
(16)
(5)
(11)
(10)
(9)
(8) (13)
(6)
(7)
SWING
SPEED
POWER
COOL
TIMER
124
0.5 H L
M(1)
(2)
(3)
(4)
(14)
(15)
S
KONTROLPANEL
Ikoner på Skærmen
TÆND/SLUK
Swing
Cool
SPEED
TIMER
124
0.5 H L
M
S
SWING
POWER
COOL
H L
M
S
Timerindstillinger
1
2
4
0.5
Blæserhastighed:
L
M
H
S
- Lav
- Medium
- Høj
- Søvn*
FUNKTIONSKNAPPER
POWER (POWER)
Tryk på POWER knappen for at tænde for apparatet. Køleren starter automatisk på medium
hastigheden. Efter nogle få sekunder vil hastigheden skifte til lav. For at slukke for enheden, skal du
trykke på knappen igen.
HASTIGHED (SPEED)
Tryk på HASTIGHEDS-knappen gentagne gange for at ændre hastigheden mellem H - M - L - S*.
Indikatorlampen vil vise den valgte hastighed:
Når SLEEP funktionen er valgt, vil viften køre på HIGH fart i en time , mellem fart den næste time og i
LOW fart fra den tredje time til den bliver slukket.
Høj (H) Medium (M) Lav (L) Søvn (S)*
ADVARSEL -- LÆS OG GEM LUFT KØLER SIKKERHED & VEDLIGEHOLDELSE VEJLEDNING OG
BRUGERVEJLEDNING, INDEN DU BRUGER PRODUKTET. MANGLENDE OVERHOLDELSE AF
DISSE INSTRUKSER KAN SKADE OG/ELLER FORRINGE DRIFTEN OG UGYLDIGGØRE
GARANTIEN.
*Anvendes kun til modeller med Søvn funktion.

DK 2
BRUG & BETJENING (FORTSAT)
FUNKTIONSKNAPPER (FORTSAT)
LAMELLER
BEVÆGELSE
TIMER (TIMER)
Tryk på TIMER knappen, indtil den ønskede tidsforsinkelse er valgt. Timeren slukker automatisk enheden
( forbliver i standby mode, til stikket bliver taget ud af stikkontakten). TIMER-funktionen gør det muligt at
programmere enheden i op til 7,5 timers brug.
SWING (SWING)
Tryk på SWING knappen indtil lyser på skærmen. Lamellerne vil begynde
at bevæge sig fra venstre mod højre automatisk. Lodret Air Flow - Du kan
manuelt justere lodrette lameller til at ændre lodret luftstrøm.
COOL (COOL)
Tryk COOL knappen, indtil lyser på skærmen. Dette aktiverer fordampningsafkøling. Vandpumpen
vil gå i gang og du vil føle det køligere luft efter Honeycomb Køling Medie er helt våd.
ADVARSEL: Sørg for der er tilstrækkeligt i vandbeholderen ellers begynder lavt vand alarmen og køleren
vil starte i vifte funktion uden kondenseret køling.
FJERNBETJENING
: Tænd/Sluk
: Lav/ Medium/ Høj/ Søvn*
: Fordamnings Kølning Tænd/Sluk
: Kontrollere bevægelsen af lamellerne
: Kontrollere Timer funktionen for automatisk
frakoblingsfunktion
Fjernbetjeningen kræver et CR2032 (1 x 3V) mønt type eller tilsvarende batteri til udskiftning.
Åbn batterirummet på bagsiden af fjernbetjeningen og indsæt et CR2032 (1 x 3V) batteri indeni.
Hensyn skal tages for at sætte batterierne med hensyn til den rigtige polaritet (+ / -) mærker som vises
i batterirummet.
Peg altid fjernbetjeningen signalgiver mod apparatet, når de opererer. Sørg for, at signalvejen ikke er
blokeret.
Fjern batterierne, hvis enheden ikke skal bruges i en længere periode.
Tab ikke fjernbetjeningen på gulvet.
Bland ikke forskellige typer batterier såsom alkaline, carbon-zink, eller genopladelige batterier.
Bland ikke gamle og nye batterier.
Brugte batterier skal fjernes fra produktet.
Genoplad ikke batteriet.
Udkørte batterier skal fjernes fra produktet og smides væk efter gældende regler.
Smid ikke batterier i ilden. Batterier kan eksplodere eller lække.
ADVARSEL: Vær forsigtig ikke at indtage små batterier. Holdes udenfor børn og kæledyrs
rækkevidde.
•
•
•
•
•
•
•
•
•
•
•
Bemærk:
COOLER PLACERING
Sørg for at placere luftkøleren korrekt, før du sætter op og begynder at bruge produktet. Der henvises til
COOLER PLACERING del af den separate Sikkerhed & Vedligeholdelsesvejledning.
Magt
Hastighed
Cool
Swing
Timer
*Anvendes kun til modeller med Søvn funktion.

DK 3
BRUG & BETJENING (FORTSAT)
LAV VAND ALARM
RENGØRING & TØMNING AF VANDBEHOLDEREN
3
Flyt apparatet til et sted, hvor vandet kan tømmes. Fjern låget fra aftapningsproppen placeret i bunden
af enheden. Lad beholderen stå imen den tømmes.
Afmonter vandbeholderen ved at låse op for den Aftagelige Vandbeholder Låsene på begge sider af
enheden. Løft køleren opad væk fra bunden, og læg det forsigtigt og lodret på gulvet. Vær forsigtig
med ikke at bøje vandpumpe rør og andre dele, der vil hænge fra bunden af enheden, når kroppen er
fjernet fra tanken.
Genopfyld vandbeholderen med rent vand og dræne det helt. Rengør vandbeholderen med
opvaskemiddel eller en fugtig klud og skyl det grundigt.
Genopfyld vandbeholderen med rent vand, op til det maksimale niveau.
Sæt toppen af luftkøleren forsigtigt tilbage på tanken og låse side- låsene. Luft køleren er nu klar til at
blive brugt.
Brug en fugtig klud til at fjerne snavs og støv fra overfladen af enheden. Brug ikke ætsende elementer
eller kemikalier til at rengøre dette produkt.
Hvis produktet ikke er i brug opbevar apparatet på et tørt sted væk fra direkte sollys.
•
•
•
•
•
•
•
Enheden er udstyret med et lavt vand-sensor. I afkølingstilstand, når vandet i tanken er under
minimumsniveauet, vil du høre en bip-lyd, og bliver ved med at blinke. Enheden vil automatisk sætte
fordampningsafkøling på pause.
Genopfyld vandtanken for at deaktivere alarmen ved køling. Først slukke for anlægget og tag stikket ud
af stikkontakten. Fyld vandtanken med vand over det minimum vandstand mærket. Sæt stikket i og
tænd igen.
For at deaktivere alarmen og fortsætte med at bruge enheden som ventilator (uden fordampning-
safkøling) Sluk for apparatet og tænd det igen. Vandmangelsikringen alarm aktiveres ikke i Ventilator
tilstand. Vandmangelsikringen Alarmen lyder igen hvis COOL funktionen aktiveres mens vandtanken er
stadig tom.
ADVARSEL:
Inden rengøring af enheden, skal du slukke for apparatet og afbryde forbindelsen til stikkontakten.
Nedenfor er oplysninger om, rengøring og vedligeholdelse af din luft køler. Hvis køleren ikke skal bruges i
en længere periode, henvises til OPBEVARING & VEDLIGEHOLDELSE VEJLEDNING som findes i
Sikkerhed & Vedligeholdeslsevejledning.
VAND PÅFYLDNING
ADVARSEL:
Tag stikket ud fra den elektriske stikkontakt, før tømning og opfyldning af vandbeholderen.
Åbn Vand Påfyldnings Bakke placeret på bagsiden af enheden. Vandmåleren sidder på siden af
enheden. Genopfyld vandbeholderen, når vandstanden er lav. Fyld ikke vand over "Maks." mærket for at
undgå, at der samles dråber på lamellerne.Kontroller vandstanden i beholderen, før du kører COOL
funktionen. Sørg for, at vandet i beholderen er over det minimale vandstandsniveau mærket. Betjening af
enheden i COOL funktionen med utilstrækkelig vand kan forårsage pumpesvigt.
Note: Vandkapaciteten refererer til den samlede mængde af vand, der kan være i luftkølertanken og
distributionssystemet. Vandkapaciteten i tanken ved "Maks" mærket er måske lavere end den faktiske
kapacitet i luftkøleren.

DK 4
BRUG & BETJENING (FORTSAT)
RENGØRING AF KULSTØV FILTER* og HONEYCOMB KØLE MEDIE
Apparatet leveres med en Kulstøv Filter* og Honeycomb Køle
Medie.
Kulfilter* og Honeycomb Køle Medie er placeret inde i
bagristen. Se figur 1 for vejledning om, hvordan du fjerner
dem fra enheden for rengøring og vedligeholdelse.
Kør ikke enheden på AFKØLINGSTILSTAND med uaktuelle
vand i beholderen. Du skal tømme vandbeholderen, og
genopfyld med frisk vand, især hvis beholderen ikke er blevet
renset i lang tid.
Rengørings frekvensen for Honeycomb medie afhænger af
den lokale luft og vandforhold. I områder, hvor det mineralske
indhold af vand er høj, kan mineralforekomster bygge op i
Honeycomb Køle Medie og begrænse luftstrømmen.
Tømning af vandbeholderen og påfyldning med frisk vand
mindst én gang om ugen vil hjælpe med at reducere
mineralforekomster. Hvis mineralforekomster forbliver i
Honeycomb Køle Medier, bør medierne fjernes og vaskes
under ferskvand. Medierne bør rengøres hver anden måned
eller oftere, afhængigt af dine behov.
For de bedste resultater give Honeycomb Køle Medie
mulighed for at tørre efter hver brug, ved at slukke cool
funktionen 15 minutter før du tænder for apparatet.
•
•
•
•
•
Honeycomb
Køle Medie
Honeycomb
Ramme Skruer
Bagrist
Kulstøv
Filter
Figur 1:
Fjern alle skruer fra Bagristen af Air Cooler.
Træk bagristen forsigtigt ud fra køleren.
Skub Kulstøv Filter* ud og rengør med ferskvand.
For at frigøre Honeycomb Medie, fjern Honeycomb
Karmskruer og træk Honeycomb Rammen ud af enheden.
Fjern skruerne på bunden af Honeycomb Ramme og
skubbe Honeycomb Køle Medie ud. Udskift eller rengør
medierne med vand og en fugtig klud efter behov.
ADVARSEL: BETJEN IKKE Air Cooler når bagristen er
fjernet fra Luftkøleren, eller hvis der er en løstsiddende
Bagrist. Det kan medføre alvorlig personskade eller farlig
elektrisk stød.
1.
2.
3.
4.
5.
Sådan fjernes Kulstøv Filter* / Honeycomb Køle Medie:
*Anvendes kun til modeller med Kulstøv Filter.

SE 1
7) Fjärrkontroll
8) Honeycomb kylmedia
9) Bakre Grill
10) Tank för vattenpåfyllning
11) Vattentank
12) Hjul
13) Kol/dammfilter
14) Vattennivåmätare
15) Lås för vattentanken
16) Elsladd och kontakt
1) Bildskärm
2) Kontrollpanel
3) Lameller
4) Front Grill
5) Avloppspropp
6) Handtag
BESKRIVNING DELAR
ANVÄNDNING & FUNKTION
(12)
(16)
(5)
(11)
(10)
(9)
(8) (13)
(6)
(7)
SWING
SPEED
POWER
COOL
TIMER
124
0.5 H L
M(1)
(2)
(3)
(4)
(14)
(15)
S
KONTROLLPANEL
Symboler på bildskärmen
PÅ/AV
Svängning
Kyla
SPEED
TIMER
124
0.5 H L
M
S
SWING
POWER
COOL
H L
M
S
Inställning tidur
1
2
4
0.5
Fläkthastighet:
L
M
H
S
- Låg
- Medium
- Hög
-Vila*
FUNKTIONSKNAPPAR
POWER (POWER)
Tryck på POWER knappen för att sätta på apparaten. Den startar automatiskt med medium hastigheten.
Efter ett par sekunder kommer hastigheten att ändras till låg. För att stänga av apparaten, tryck på
POWER knappen igen.
HASTIGHET (SPEED)
Tryck på SPEED knappen flera gånger för att byta hastighet H - M - L - S.
Indikationslampan visar dig den valda hastigheten:
När Vila funktionen har valts, går fläkten på Hög hastighet i en timme, sedan Medium den andra timmen
och slutligen på Låg den tredje timmen och därefter, tills du stänger av enheten.
Hög (H) Medium (M) Låg (L) Vila (S)*
VARNING -- LÄS OCH SPARA LUFTKYLARENS SÄKERHETS- & UNDERHÅLLSGUIDE OCH
ANVÄNDARMANUAL INNAN DU ANVÄNDER DENNA PRODUKT. BORTSEENDE FRÅN DESSA
INSTRUKTIONER KAN LEDA TILL SKADA OCH/ELLER FÖRSÄMRA DESS FUNKTION OCH
OGILTIGGÖRA GARANTIN.
*Gäller endast för modeller med Sleep (vila)funktion.

SE 2
ANVÄNDNING & FUNKTION (FORTSÄTTNING)
FUNKTIONSKNAPPAR (FORTSÄTTNING)
LAMELLERNAS
RÖRELSER
TIMER (TIMER)
Tryck på TIMER knappen tills önskad tid har valts. När den programmerade tiden har passerat, kommer
enheten att automatiskt stänga av (enheten blir kvar i Standby läge tills det att elsladden har dragits ur
eluttaget). TIMER funktionen tillåter dig att programmera apparaten för upp till 7.5 timmars användning.
SWING (SWING)
Tryck på SWING knappen tills lyser upp på bildskärmen. Lamellerna kommer
att börja röra sig från vänster till höger automatiskt. Vertikalt Luftflöde - Du kan
justera de vertikala lamellerna manuellt för att ändra luftflödet.
COOL (COOL)
Tryck på COOL knappen tills lyser upp på bildskärmen. På så sätt aktiveras evaporativkylning.
Vattenpumpen aktiveras och du kommer att känna luften blir kyligare, efter det att Honeycomb kylmediat
är helt fuktigt.
VARNING: Vänligen kontrollera att det finns tillräckligt med vatten i vattentanken annars kommer du att
höra ett Lågvattenalarm och kylaren kommer att gå över till endast fläktfunktion utan evaporativ kylning.
FJÄRRKONTROLL
: På/Av
: Låg Medium/ Hög/ Sleep*
: Evaporativ Kylning På/Av
: Kontrollerar lamellernas rörelser
: Kontrollerar Timerfunktionen för automatisk
avstängning
Fjärrkontrollen fungerar med ett CR2032(1 x 3V) mynt typ eller liknande batteri, som kan bytas.
Öppna batteriluckan på baksidan av fjärrkontrollen och sätt in ett CR2032 (1 x 3V) batteri. Var försiktig
så att du sätter in batteriet på rätt sätt (+ / –) enligt markeringarna i batterilådan.
Vänd alltid fjärrkontrollssignalen mot apparaten när du använder den. Kontrollera att inga hinder är i
vägen för signalen.
Ta ur batterierna ur apparaten om den inte ska användas för en längre period.
Tappa inte fjärrkontrollen.
Använd inte olika kombinationer av batterier som till exempel alkaline, carbon-zinc, eller laddningsbara
batterier.
Blanda inte gamla och nya batterier.
Urladdade batterier ska tas ur apparaten.
Ladda inte om batteriet.
Urladdade batterier bör tas bort från produkten och slängas i säkert förvar enligt lokala föreskrifter.
Släng aldrig batterier i eld. Batterier kan explodera eller läcka.
VARNING: För intag av det mindre batteriet. Förvaras utom räckhåll från barn och djur.
•
•
•
•
•
•
•
•
•
•
•
Observera:
KYLARPOSITION
Var säker på att luftkylaren har rätt position innan du kör igång och använder apparaten. Som referens,
vänligen läs igenom var kylaren ska placeras, delen i den separata säkerhets- & underhållsguiden.
Power
Speed
Cool
Swing
Timer
*Gäller för modeller med Endast Sleep funktion.

SE 3
ANVÄNDNING & FUNKTION (FORTSÄTTNING)
ALARM FÖR LÅG VATTENNIVÅ
RENGÖRING & TÖMNING AV VATTENTANKEN
Flytta apparaten till ett ställe där du kan tömma vatten. Ta bort avloppsproppen som finns i botten av
apparaten. Vänta tills tanken har tömts.
Ta bort vattentankslocket genom att lösgöra det separata vattentankslåsen på båda sidor om
apparaten. Lyft kylaren uppåt bort från basen och placera den försiktigt och vertikalt på golvet. Var
försiktig med att inte böja slangarna till vattenpumpen eller andra delar som hänger lösa från botten av
apparaten när den tagits bort från tanken.
Fyll vattentanken med rent vatten och töm igen helt och hållet. Rengör vattentanken med diskmedel
eller en fuktig trasa och skölj noggrant.
Fyll vattentanken med rent vatten, upp till max nivån.
Sätt försiktigt tillbaka toppen av luftkylaren på tanken och lås fast på sidorna. Luftkylaren är nu färdig
för att användas.
Använd en fuktig duk att ta bort smuts och damm från apparatens utsida. Använd aldrig kemikalier för
att rengöra denna apparat.
När apparaten inte används, lagra den på ett torrt ställe i skydd från direkt solljus.
•
•
•
•
•
•
•
Apparaten har en låg vatten nivå sensor. När Kylningsfunktionen är på och vattnet i tanken går under
minimum nivån, kommer du att höra ett pipande ljud och kommer att blinka hela tiden. Apparaten
kommer automatiskt att avbryta evaporativa kylningen.
Fyll vattentanken för att stänga av larmet för kylfunktionen. Först stänger du av (OFF) och sedan drar du
ur sladden från eluttaget. Fyll vattentanken med vatten över minimum nivån. Sätt i sladden och tryck på
ON igen.
Du kan stänga av larmet och fortsätta att använda apparaten som fläkt (utan evaporativ kylning), genom
att stänga av OFF och sedan på ON igen. Larmet kommer inte att aktiveras när fläkten används bara.
Larmet kommer att gå på igen om COOL funktionen aktiveras medan vattentanken fortfarande är tom.
VARNING:
Innan du rengör apparaten, stäng av den helt och dra ur sladden.
Nedan finner du instruktioner om hur du rengör och underhåller din luftkylare. Om kylaren inte ska
användas för en längre tidsperiod, referar vi till LAGRINGS & UNDERHÅLLS RIKTLINJERNA i den
separate Säkerhets & Underhålls Guiden.
VATTENPÅFYLLNING
VARNING:
Dra ur sladden för apparaten innan du tömmer eller fyller vattentanken.
Öppna tanken för vattenfyllning på baksidan av apparaten. Vattennivåmätaren finns på sidan av enheten.
Fyll vattentanken när vattennivån är låg. Fyll inte vatten över "Max." vattennivåmärket för att undvika att
vattendroppar samlas på luftintaget.Kontrollera vattennivån i tanken innan ni använder COOL
funktionen. Var säker på att vattnet i tanken är över minimum vattennivåstrecket. Om du använder
apparaten med COOL funktion och för lite vatten så kan pumpen gå sönder.
OBS: Vattenkapaciteten hänvisar till den totala volymen av vatten som luftkylningsvattentanken och
vattendistributionssystemet innehåller totalt. Vattenkapaciteten i tanken vid “Max.” indikatornivå kan
vara lägre än den vattenkapaciteten som luftkylaren har.

SE 4
ANVÄNDNING & FUNKTION (FORTSÄTTNING)
RENGÖRING AV KOL/DAMM FILTER* OCH HONEYCOMB KYLMEDIA
Apparaten är utrustad med ett kol/damm Filter* och
Honeycomb kylmedia.
Kolfiltret* och Honeycomb kylmediat är placerade inne i bakre
delen. Se bild 1 för instruktioner om hur man tar bort dem
från apparaten för rengöring och underhåll.
Använd inte apparaten med vatten som inte är färskt. Du
måste tömma vattentanken och fylla på nytt färskt vatten,
speciellt om tanken inte har rengjorts på senaste tiden.
Hur ofta du rengör Honeycombmediat beror på luften och
vattnet i där den används. I områden där mineralhalterna i
vattnet är höga, kan mineraler fastna på Honeycomb
kylmediat och blockera luftflödet. Om du tömmer
vattentanken och fyller på med färskt vatten åtminstone en
gång i veckan reduceras de ansamlade mineralerna. Om
mineraler ansamlas på kylmedian, bör kylmediat tas bort och
tvättas med färskvatten. Mediat måste rengöras varannan
månad eller oftare, beroende på omständigheterna.
För bästa resultat, låt Honeycomb kylmedia torka efter varje
användning genom att stänga av kylfunktionen 15 minuter
innan du stänger av apparaten.
•
•
•
•
•
Honeycomb
Kyl Media
Honeycomb
Ram Skruvar
Bakre Grill
Kol/dammfilter
Bild 1:
Ta bort alla skruvarna från det bakre luftintaget på
luftkylaren.
Ta försiktigt bort bakre luftintaget från kylaren.
Dra ut kolfiltret* och rengör med vatten.
För att ta bort Honeycomb mediat, ta bort Honeycomb
ramskruvarna och dra Honeycombramen ur apparaten.
Ta bort skruvarna från basen av Honeycomb ramen och låt
Honeycomb kylmedia glida ur apparaten. Byt ut median
eller rengör med vatten och en fuktig trasa om så behövs.
VARNING: SÄTT INTE PÅ Luftkylaren när den bakre
ramen är borttagen från apparaten, eller om de båda inte
är fastskruvade ordentligt. Om du sätter på apparaten så
kan du riskera allvarliga skador eller elektriska stötar.
1.
2.
3.
4.
5.
Hur du tar bort kol/dammfiltret*/ Honeycomb kylmedia:
*Gäller endast för modeller med kol/dammfilter.

Model / Malli / Model / Modell
Voltage / Jännite /
Spænding / Spänning
Frequency / Taajuus /
Frekvens / Frekvens
CS10XE
TECHNICAL SPECIFICATIONS / TEKNISET TIEDOT
TEKNISKE SPECIFIKATIONER / TEKNISK SPECIFIKATION

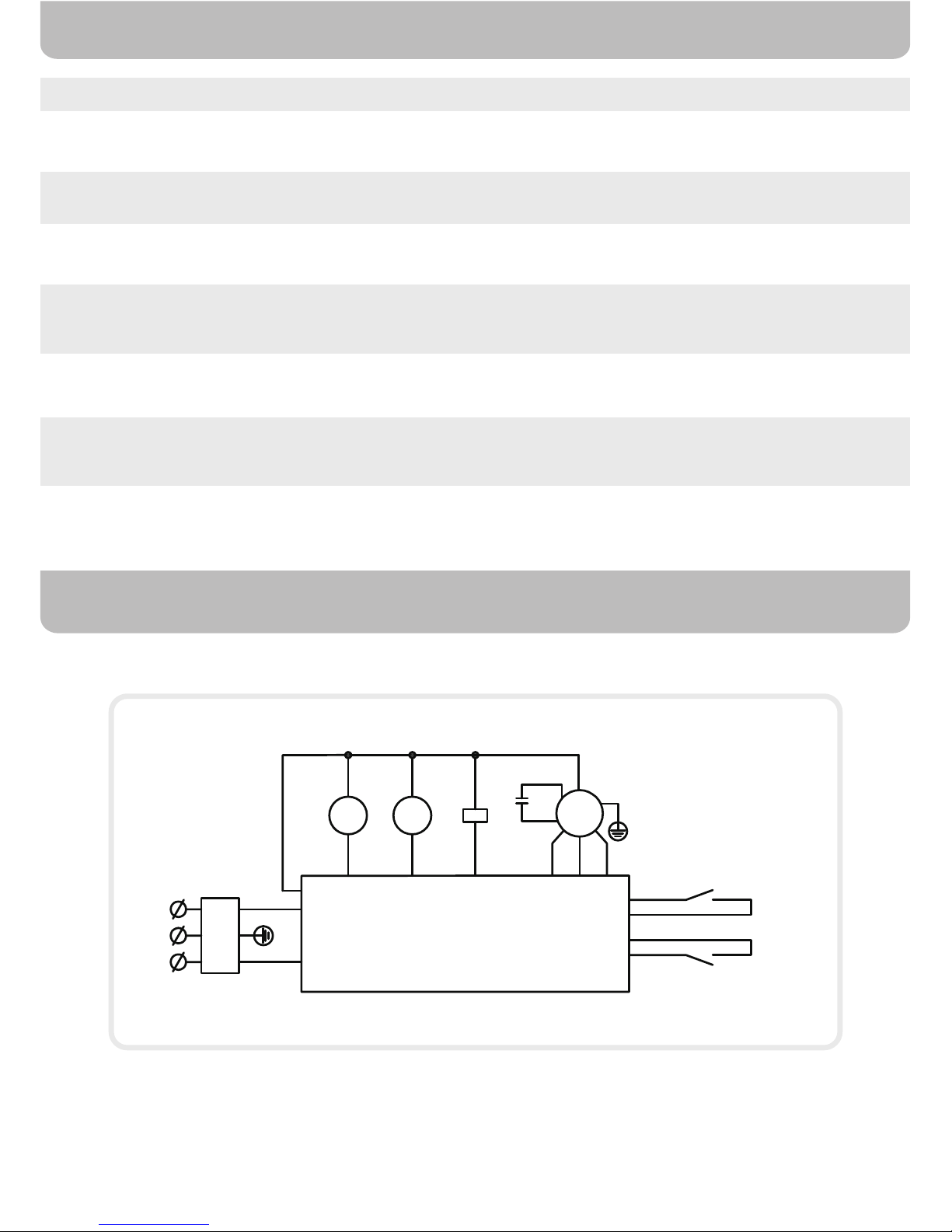

ELECTRICAL WIRING DIAGRAM / SÄHKÖJOHTOJEN KAAVIO /
LEDNINGSDIAGRAM / DIAGRAM FÖR ELEKTRISKA LEDNINGAR
220 ~ 240V
50Hz
Wattage / Teho /
Wattforbrug / Wattförbrukning
Water Capacity / Vesi Kapasiteetti /
Vands Kapacitet / Vatten Kapacitet
Cooling Media / Jäähdytin /
Køle Medie / Kyl Media
Product Dimension / Laitteen mitat /
Varemål / Produkt Dimension
Net Weight / Nettopaino /
Nettovægt / Netto Vikt
Honeycomb
344 (W) x 400 (D) x 800 (H) mm
13.5 (W) x 15.7 (D) x 31.5 (H) in
8.4 kg / 18.5 lbs
100 W
10 Litres / 2.6 Gallons
*Applicable for models with this feature only.
* Soveltuu ainoastaan malleihin joissa on ionisaattori.
*Gælder for modeller med funktionen kun.
*Gäller endast för modeller med Jonisator.
Version: 220~240V/50Hz
Capacitor
F/R
L
N
COOL
M
H M L
M
PLUG
PUMP
White
Yellow
Blue
Float sensor switch
Water tank
Power cutoff switch

JMATEK Limited
Manulife Financial Centre,
Kwun Tong, Hong Kong
Phone: [phone]
Email: [email protected]
Web: www.jmatek.com
Made in China
© 2016 JMATEK Limited. All rights reserved.
The Honeywell Trademark is used under license from
Honeywell International Inc.
Honeywell International Inc. makes no representations
or warranties with respect to this product.
This product is manufactured by Airtek Int'l Corp. Ltd.
(subsidiary of JMATEK Ltd.).
EN
Valmistettu Kiinassa
© 2016 JMATEK Limited. Kaikki oikeudet pidätetään.
Honeywell on lisensioitu tuotemerkki Honeywell
International Inc:lle.
Honeywell International Inc. Ei vastaa laitteen takuusta.
Tuotteen on valmistanut Airtek Int'l Corp. Ltd.
(tytäryhtiö JMATEK Ltd.).
FI
Fremstillet i Kina
© 2016 JMATEK Limited. Alle rettigheder forbeholdes.
Honeywell Trademark bruges under licens fra
Honeywell International Inc.
Honeywell International Inc. laver ingen forestillinger
eller garantier med hensyn til dette produkt.
Dette produkt er fremstillet af Airtek Int'l Corp. Ltd.
(datterselskab af JMATEK Ltd.).
DK
Tillverkad i Kina
© 2016 JMATEK Limited. Alla rättigheter reserverade.
Honeywell Varumärket går under licens från
Honeywell International Inc.
Honeywell International Inc. är inte ansvariga för
representation eller garantier för denna produkt.
Denna produkt har konstruerats av Airtek Int'l Corp. Ltd.
(dotterbolag till JMATEK Ltd.).
SE
