Hopkins Engager User manual
Electric Brake (Blue)
Freno Eléctrico (Azul)
Frein Électrique (Bleu)
Ground (White)
Conexión a Tierra (Blanco)
Masse (Blanc)
Black | Negro | Noir
White | Blanco | Blanc
Blue | Azul | Bleu
Blue | Azul | Bleu
Black | Negro | Noir
Break-Away Switch
Interruptor Break-Away
Interrupteur Break-Away
Break-Away Box
Caja Break-Away
Boîtier Break-Away
Trailer | Remolque | Remorque
Cable | Cable | Câble
Trailer Wiring
Cableado del Remolque
Câblage de la Remorque
Splices | Empalmes | Épissures
Trailer Connector
Conector del Remolque
Connecteur de la Remorque

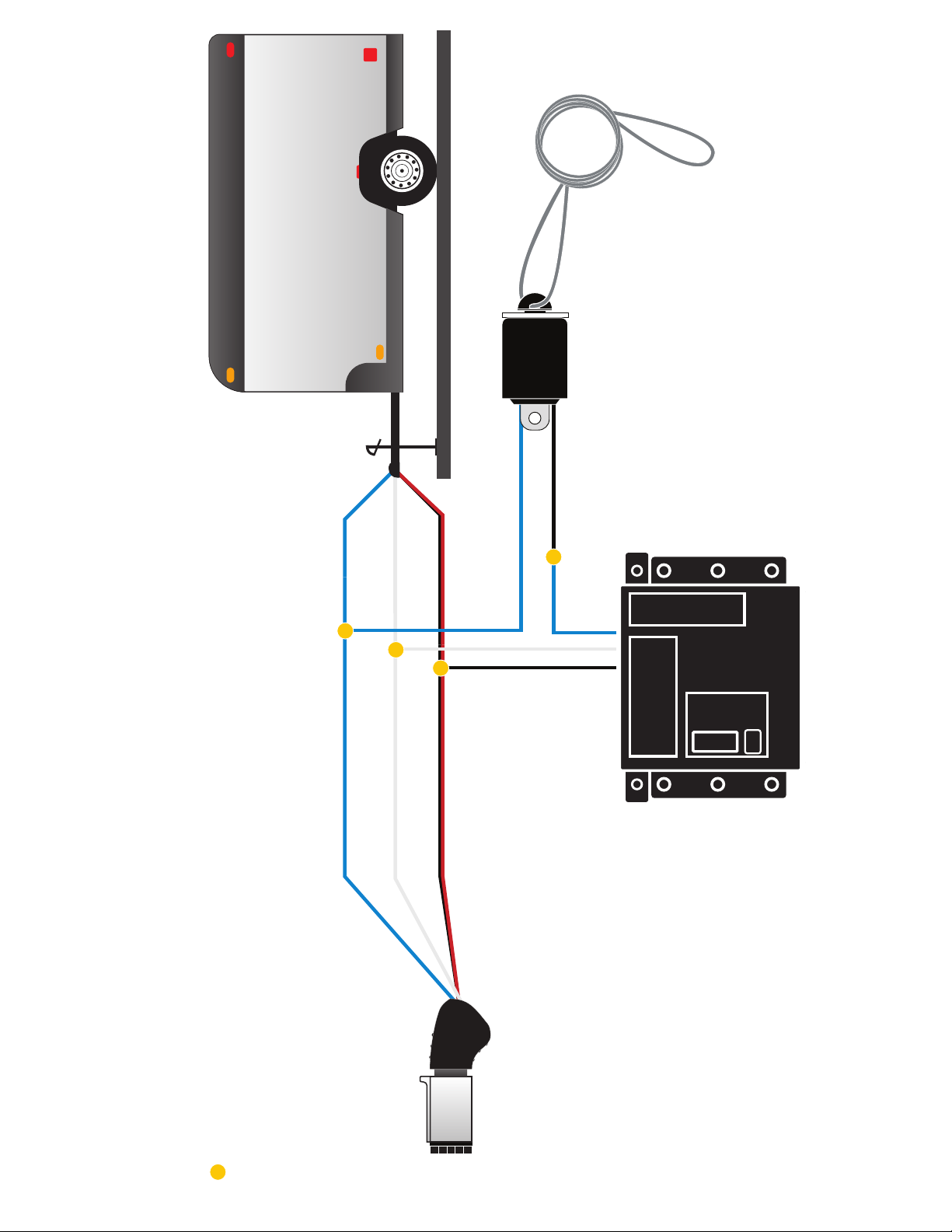

DIAGRAMME AVEC CHARGEUR
DIAGRAMA CON EL CARGADOR
WIRING DIAGRAM WITH CHARGER
12-Volt Battery
(Red or Black)
Conductor de batería de 12 voltios
(Negro o Rojo)
Conducteur de batterie de 12 volts
(Roir ou Rouge)
©2015 Hopkins Manufacturing Corporation Rev G | 311-0288-029
20099
20400
SELF-TAP SCREWS
BREAK-AWAY SWITCH
BREAK-AWAY SYSTEM INSTRUCTIONS
for 1 - 2 axle trailers
The following instructions must be precisely followed to ensure proper operations.
Please read the following instructions thoroughly before installing this product.
YOUR TRAILER MUST HAVE OPERATIONAL ELECTRICAL BRAKES TO USE THIS PRODUCT
Make sure you have all parts before you start your installation.
The Engager™ Break-Away System is designed to bring trailers safely to a stop by activating electric brakes, should a trailer be disconnected while driving. This type of safety system
is required in most states on trailers rated over 3,000 GVW. Note: Contact your department of transportation for complete towing law information. Your trailer must have
operational electric brakes before installation. Once you determine your trailer brakes work. find a secure location on your trailer to mount the Break-Away Box.
Mounting Instructions
1. Locate secure surface on trailer to mount Break-Away Kit.
2. With flat washers on each screw, route through provided holes in each corner of the Break-Away kit plastic casing.
Use screwdriver or drill and secure to trailer.
Additional Information for Model Numbers 20099, and 20400
1. The trailer plug should be detached from the towing vehicle when using the push to test feature to test the Break-Away battery voltage level. Otherwise you will be testing the
towing vehicle’s battery.
2. If the trailer is plugged into the tow vehicle, the yellow “Charging” light will always be on
3. The LED assembly will only work with 12-volt batteries. The lower the battery voltage goes, the dimmer the LEDs will illuminate
Wiring Installation
1. Splice the blue wire of the Break-Away Switch to the electric brake wire coming from the trailer side connector
2. Connect the black (labeled battery) wire of the Break-Away Switch to the blue wire (labeled brake) from the Break-Away Box
3. Splice white wire from Break-Away Box to existing ground wire on trailer or ground directly to trailer frame
4. Splice black wire on Break-Away Box to trailer 12-Volt auxiliary power lead. This will charge the Break-Away Battery when
vehicle is in use. NOTE: Some break-away systems do not have a black wire. These systems will require the battery
be fully charged, by a trickle charger, before use.
WIRING DIAGRAM ON BACK
CABLE INSTALLATION
FIG 1
FIG 2
FIG 3
CABLE
CABLE
CABLE
BREAK-AWAY
SWITCH
BREAK-AWAY
SWITCH
BREAK-AWAY
SWITCH
BUMPER
CLEVIS
SAFETY
CHAIN
POCKET
PIN
Break-Away Switch Setup
1. Test unit by pulling firmly on cable of Break-Away Switch. Battery will activate brakes. Note: Do not pull pin from the Break-Away
switch if the trailer is electrically connected to the tow vehicle. This could result in damage to
the tow vehicle.
2. Once tested, Break-Away Switch cable should be secured to vehicle bumper or frame. The cable can be attached many different
ways. Two of the most common are: I. Pull the pin out of the Break-Away Switch (FIG 1) and route through safety chain pocket (FIG
2), then through cable loop and reconnect pin. II.Attach cable loop to a bumper clevis (FIG 3). Do not loop cable over hitch ball. Cable
could bounce off while vehicle is moving. Note: Pin must be facing the rear of the vehicle, directly behind the location of the
cable on your vehicle. Anything else may cause Break-Away Switch failure.
UNIT MUST BE FULLY CHARGED BEFORE USE
• For models with push to test and battery status indicators: If the red light illuminates when the test button is pushed, the battery charge is low. If the charge is low, connect
the trailer plug to the tow vehicle so the Break-Away Kit can charge (This can only be done after kit is installed on trailer). The amber light will illuminate
indicating the battery is charging. The battery should re-charge in about twenty minutes.
• For models without push to test and battery status indicators: Check battery charge with a battery tester. If charge is low, Connect the trailer plug to the tow vehicle so
the Break-Away kit can charge (This can oly be done after kit is installed on trailer).
Installation du câble
FIG 1
FIG 2
FIG 3
CÂBLE
COMMUTATEUR DE
DÉSACCOUPLEMENT
COMMUTATEUR DE
DÉSACCOUPLEMENT
COMMUTATEUR DE
DÉSACCOUPLEMENT
CHAPE DE
REMOR-
QUAGE DU
PARE-
CHOCS
PASSANT
POUR
CHAÎNE DE
SÉCURITÉ
BROCHE
Confi guration du commutateur de désaccouplement
1. Vérifier que le nécessaire est bien installé en tirant fermement sur le câble du commutateur. La batterie activera les freins.
Remarque: Si la remorque est branchée au véhicule remorqueur, ne pas retirer la broche du commutateur. Cela pourrait
endommager le véhicule.
2. Après vérification, attacher le câble du commutateur au pare-chocs ou au cadre du véhicule. On peut procéder de différentes façons.
Voici deux méthodes parmi les plus courantes: I. Retirer la broche du commutateur (fig.1) et insérer le câble dans le passant
pour la chaîne de sécurité (fig.2) puis dans la boucle du câble. Remettre la broche. II. Attacher la boucle du câble à la chape de
remorquage sur le pare-chocs (fig.3). Ne pas passer la boucle sur la boule d’attelage: le câble pourrait se déplacer pendant que le
véhicule est en marche. Remarque: La broche doit être orientée vers l’arrière du véhicule, directement derrière l’endroit
où le câble est fixé. Toute autre disposition pourrait entraîner une défaillance du commutateur de désaccouplement.
20099
20400
VIS
AUTOTARAUDEUSES
COMMUTATEUR DE
DÉSACCOUPLEMENT
INSTRUCTIONS D’INSTALLATION DU NÉCESSAIRE DE DÉSACCOUPLEMENT
pour les remorques à un ou deux essieux
Il faut suivre à la lettre les instructions ci-dessous pour garantir le bon fonctionnement du système.
Lire attentivement les instructions suivantes avant d’installer le produit.
S’assurer d’avoir en main toutes les pièces avant de commencer l’installation.
Le système de désaccouplement est conçu pour immobiliser une remorque de façon sécuritaire, grâce à l’application des freins électriques, en cas de détachement de la remorque.
Ce type de système de sécurité est exigé par la plupart des provinces et territoires sur les remorques dont le poids nominal brut est supérieur à 1360kg (3000lb). REMARQUE:
Renseignez-vous sur la législation relative au remorquage auprès du ministère des Transports de votre province. L’installation de ce système exige que la remorque
soit équipée de freins électriques fonctionnels. Après avoir vérifié le fonctionnement des freins, choisir un endroit sécuritaire où monter le boîtier de désaccouplement. Ce système
peut être assemblé de deux façons.
Renseignements supplémentaires pour les modèles 20099 et 20400
1. La fiche de la remorque doit être débranchée du véhicule remorqueur pour utiliser le bouton d’essai et vérifier la tension de la batterie de l’ensemble de désaccouplement.
Autrement, vous testeriez la charge de la batterie du véhicule.
2. Si la remorque est branchée au véhicule remorqueur, le voyant de charge jaune demeure allumée.
3. L’ensemble de DEL fonctionne seulement avec des piles de 12V. Plus la tension de la batterie est faible, moins les DEL sont lumineuses.
L’APPAREIL DOIT ÊTRE ENTIÈREMENT CHARGÉ AVANT L’UTILISATION
• Pour les modèles avec poussoir pour tester et indicateurs de l’état de la batterie: Si le voyant rouge s’allume lorsqu’on appuie sur le bouton d’essai, la charge de la batterie est
faible. Si la charge est faible, branchez la fiche de la remorque au véhicule remorqueur pour permettre à l’ensemble de désaccouplement d’effectuer la charge
(possible seulement si l’ensemble est installé sur la remorque). Le voyant jaune s’allume pour indiquer que la batterie est en cours de charge. La charge de la
batterie devrait durer environ 20minutes.
• Pour les modèles sans poussoir pour tester et indicateurs de l’état de la batterie: Vérifiez la charge de la batterie à l’aide d’un testeur de charge de batterie. Si la charge est
faible, branchez la fiche de la remorque au véhicule remorqueur pour permettre à l’ensemble de désaccouplement d’effectuer la charge (possible seulement
si l’ensemble est installé sur la remorque).
N’UTILISER CE PRODUIT QUE SI LA REMORQUE EST ÉQUIPÉE DE FREINS ÉLECTRIQUES FONCTIONNELS
CÂBLE
CÂBLE
Instructions de montage
1. Choisir un endroit sécuritaire où monter le nécessaire de désaccouplement.
2. Insérer une rondelle dans chaque vis, puis mettre les vis dans les trous à chaque coin du boîtier en plastique. À l’aide d’un
tournevis ou d’une perceuse, fixer l’assemblage à la remorque.
Instructions de câblage (SCHÉMA DE CÂBLAGE AU VERSO)
1. Épisser le fil bleu du commutateur de désaccouplement avec le fil du frein électrique
(provenant du connecteur côté remorque).
2. Raccorder le fil noir (fonction: batterie) du commutateur au fil bleu (fonction: frein) du boîtier de désaccouplement.
3. Épisser le fil blanc du boîtier de désaccouplement avec le fil de mise à la masse de la remorque, ou le mettre à la masse
directement sur le cadre de la remorque.
4. Épisser le fil noir du boîtier de désaccouplement avec le câble de l’alimentation auxiliaire de la remorque (12V). Ainsi, la
batterie de désaccouplement se chargera pendant l’utilisation du véhicule. REMARQUE: Certains systèmes séparatistes
ne ont pas un fil noir. Ces systèmes nécessiteront la batterie est entièrement chargée, par un chargeur d’entretien,
avant de l’utiliser.
Instrucciones de montaje
1. Busque una superficie segura en el remolque para montar el kit Break-Away.
2. Introduzca los tornillos con arandelas planas en los orificios presentes en cada esquina de la carcasa plástica del kit Break-
Away. Use un destornillador o un taladro para fijarlos al remolque.
Instalación del cableado DIAGRAMA DE CABLEADO EN LA PARTE TRASERA
1. Empalme el cable azul del interruptor Break-Away con el cable del freno eléctrico procedente del conector lateral
del remolque.
2. Conecte el cable negro (rotulado “batería”) del interruptor Break-Away al cable azul (rotulado “freno”) de la caja Break-Away.
3. Empalme el cable blanco de la caja Break-Away con el cable de conexión a tierra existente en el remolque o conéctelo
directamente al bastidor del remolque.
4. Empalme el cable negro de la caja Break-Away con el cable de corriente auxiliar de 12voltios del remolque. De este modo,
la batería Break-Away se cargará mientras el vehículo está en uso. NOTA: Algunos sistemas de ruptura de distancia
no tienen un hilo negro. Estos sistemas requieren que la batería se cargue completamente, por un cargador
de goteo, antes de su uso.
20099
20400
TORNILLOS
AUTORROSCANTES
INTERRUPTOR
BREAK-AWAY
INSTRUCCIONES DEL SISTEMA BREAK-AWAY
para remolques de 1 o 2 ejes
Las siguientes instrucciones se deben seguir de forma precisa para garantizar un funcionamiento adecuado.
Lea minuciosamente las instrucciones que se describen a continuación antes de instalar este producto.
SU REMOLQUE DEBE TENER FRENOS ELÉCTRICOS EN FUNCIONAMIENTO PARA UTILIZAR ESTE PRODUCTO
Asegúrese de contar con todas las piezas antes de comenzar la instalación.
El sistema Break-Away está diseñado para detener el remolque de forma segura mediante la activación de los frenos eléctricos, en caso de que se desconecte durante la
conducción. La mayoría de los estados exigen este tipo de sistema de seguridad para remolques con un peso bruto de 1360,78kg (3000lb). NOTA: Comuníquese con el
departamento de transporte de su zona para obtener la información completa sobre las leyes de remolque. Su remolque debe contar con frenos eléctricos operativos
antes de la instalación. Una vez que determine que los frenos del remolque funcionan, busque un lugar seguro en el remolque donde montar la caja Break-Away. Tiene dos
opciones para montar este kit.
Información adicional para los modelos 20099 y 20400
1. 1. El enchufe del remolque se debe desconectar del vehículo de remolque cuando utiliza la función del botón de prueba para comprobar el nivel de voltaje de la batería Break-
Away. De lo contrario, lo que estará probando será la batería del vehículo de remolque.
2. 2. Si el remolque está conectado al vehículo, la luz amarilla que indica que la batería se está “Cargando” permanecerá encendida.
3. El montaje de luces LED funcionará con baterías de 12voltios únicamente. Cuanto menos sea el voltaje de la batería, más tenue será la luz de las luces LED.
LA UNIDAD DEBE ESTAR COMPLETAMENTE CARGADA ANTES DE USARLA.
• Para los modelos con pulsador para poner a prueba e indicadores de estado de la batería: si se enciende la luz roja cuando se presiona el botón de prueba, la carga de la
batería está baja. Si la carga está baja, conecte el enchufe del remolque al vehículo de modo que el kit Break-Away se pueda cargar (solamente puede hacerlo
una vez que esté instalado el kit en el remolque). Se encenderá una luz ámbar, que indica que la batería se está cargando. La batería debe recargarse en
unos veinte minutos.
• Para los modelos sin empuje para poner a prueba e indicadores de estado de la batería: verifique la carga de la batería con un probador de baterías. Si la carga está baja, conecte
el enchufe del remolque al vehículo de modo que el kit Break-Away se pueda cargar (solamente puede hacerlo una vez que esté instalado el kit en el remolque).
INSTALACIÓN DEL CABLE
FIG 1
FIG 2
FIG 3
CABLE
INTERRUPTOR
BREAK-AWAY
INTERRUPTOR
BREAK-AWAY
INTERRUPTOR
BREAK-AWAY
HORQUILLA
DEL
PARACHOQUES
RECEPTÁCULO
DE LA CADENA
DE SEGURIDAD
CLAVIJA
Instalación del interruptor Break-Away
1. Hale firmemente el cable del interruptor Break-Away para probar la unidad. la batería activará los frenos. NOTA: No hale la clavija
del interruptor Break-Away si el remolque está conectado eléctricamente al vehículo de remolque. Esto podría
ocasionar daños al vehículo de remolque.
2. Una vez probado, el interruptor Break-Away debe sujetarse al parachoques o al bastidor del vehículo. El cable se puede sujetar de
diversas formas. Las siguientes formas son dos de las más comunes: I. Hale hacia afuera la clavija del interruptor Break-Away (FIG.1)
e introdúzcala en el receptáculo de la cadena de seguridad (FIG.2); luego, introdúzcala en el bucle de cable y vuelva a conectar la
clavija. II. Sujete el bucle de cable a la horquilla del parachoques (FIG.3). No enrolle el cable en la bola de enganche. El cable puede
salirse mientras el vehículo está en movimiento. NOTA: La clavija debe estar orientada hacia la parte trasera
del vehículo, directamente detrás de la ubicación del cable en su vehículo. De lo contrario, el
interruptor Break-Away puede presentar fallas.
CABLE
CABLE
