Hotpoint Ariston CG64SG1 I/HA User manual

IT
CUCINA
Italiano, 1 Espanol, 24
Portuges,
35
ÅëëçíéêÜ,46
English,13
GBIT ES
PTGR
CG64SG1 I /HA
CG64SG1 X I /HA
CG64SG1 AG /HA
CG64SG1 X AG /HA
Sommario
Installazione, -5
Posizionamento e livellamento
Collegamento elettrico
Collegamento gas
Adattamento a diversi tipi di gas
Dati tecnici
abella caratteristiche bruciatori e ugelli
Descrizione dellapparecchio, 6
Vista dinsieme
Pannello di controllo
Avvio e utilizzo, 7-9
Uso del piano cottura
Uso del forno
abella cottura in forno

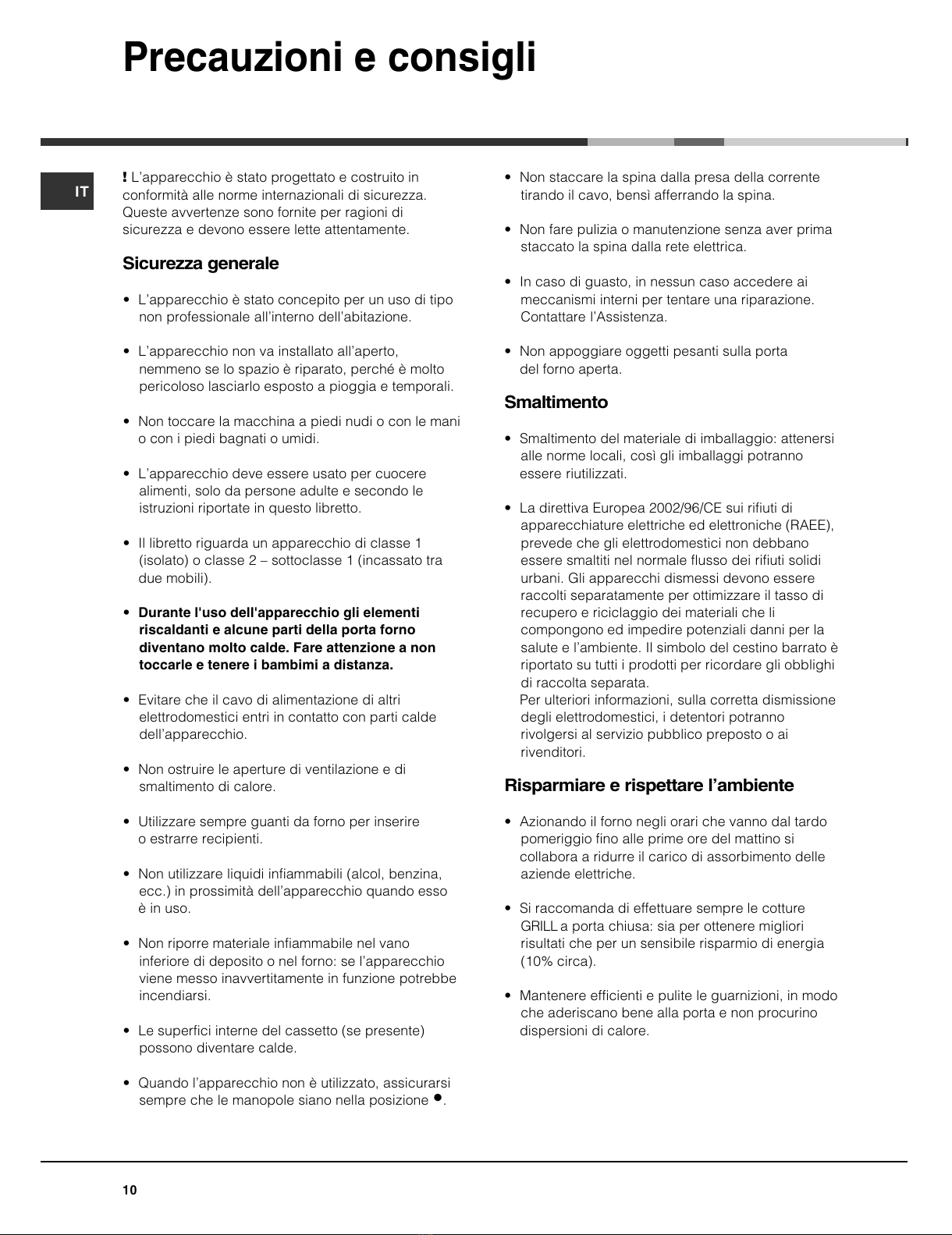

Precauzioni e consigli, 10
Sicurezza generale
Smaltimento
Risparmiare e rispettare lambiente
Manutenzione e cura, 11
Escludere la corrente elettrica
Pulire lapparecchio
Sostituire la lampadina di illuminazione del forno
Manutenzione rubinetti gas
Assistenza, 1
Assistenza attiva 7 giorni su 7
Istruzioni per luso
All manuals and user guides at all-guides.com
all-guides.com

2

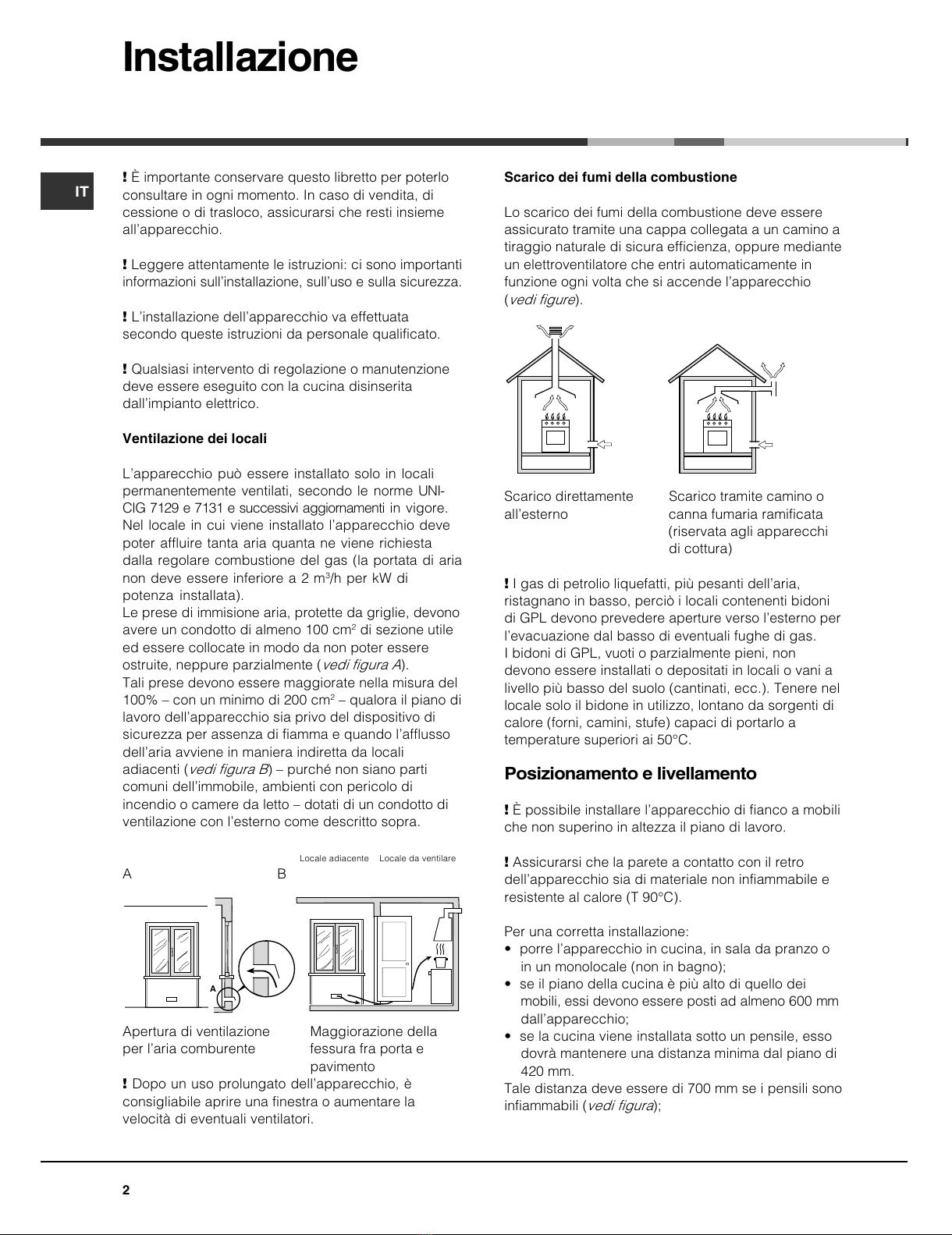

IT
 È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
allapparecchio.
 Leggere attentamente le istruzioni: ci sono importanti
informazioni sullinstallazione, sulluso e sulla sicurezza.
 Linstallazione dellapparecchio va effettuata
secondo queste istruzioni da personale qualificato.
 Qualsiasi intervento di regolazione o manutenzione
deve essere eseguito con la cucina disinserita
dallimpianto elettrico.
Ventilazione dei locali
Lapparecchio può essere installato solo in locali
permanentemente ventilati, secondo le norme UNI-
CIG 7129 e 7131 e successivi aggiornamenti in vigore.
Nel locale in cui viene installato lapparecchio deve
poter affluire tanta aria quanta ne viene richiesta
dalla regolare combustione del gas (la portata di aria
non deve essere inferiore a 2 m3/h per kW di
potenza installata).
Le prese di immisione aria, protette da griglie, devono
avere un condotto di almeno 100 cm2 di sezione utile
ed essere collocate in modo da non poter essere
ostruite, neppure parzialmente (vedi figura A).
ali prese devono essere maggiorate nella misura del
100%  con un minimo di 200 cm2  qualora il piano di
lavoro dellapparecchio sia privo del dispositivo di
sicurezza per assenza di fiamma e quando lafflusso
dellaria avviene in maniera indiretta da locali
adiacenti (vedi figura B)  purché non siano parti
comuni dellimmobile, ambienti con pericolo di
incendio o camere da letto  dotati di un condotto di
ventilazione con lesterno come descritto sopra.
Locale adiacente Locale da ventilare
A B
A
Apertura di ventilazione Maggiorazione della
per laria comburente fessura fra porta e
pavimento
 Dopo un uso prolungato dellapparecchio, è
consigliabile aprire una finestra o aumentare la
velocità di eventuali ventilatori.
Scarico dei fumi della combustione
Lo scarico dei fumi della combustione deve essere
assicurato tramite una cappa collegata a un camino a
tiraggio naturale di sicura efficienza, oppure mediante
un elettroventilatore che entri automaticamente in
funzione ogni volta che si accende lapparecchio
(vedi figure).
Scarico direttamente Scarico tramite camino o
allesterno canna fumaria ramificata
(riservata agli apparecchi
di cottura)
 I gas di petrolio liquefatti, più pesanti dellaria,
ristagnano in basso, perciò i locali contenenti bidoni
di GPL devono prevedere aperture verso lesterno per
levacuazione dal basso di eventuali fughe di gas.
I bidoni di GPL, vuoti o parzialmente pieni, non
devono essere installati o depositati in locali o vani a
livello più basso del suolo (cantinati, ecc.). enere nel
locale solo il bidone in utilizzo, lontano da sorgenti di
calore (forni, camini, stufe) capaci di portarlo a
temperature superiori ai 50°C.
Posizionamento e livellamento
 È possibile installare lapparecchio di fianco a mobili
che non superino in altezza il piano di lavoro.
 Assicurarsi che la parete a contatto con il retro
dellapparecchio sia di materiale non infiammabile e
resistente al calore ( 90°C).
Per una corretta installazione:
 porre lapparecchio in cucina, in sala da pranzo o
in un monolocale (non in bagno);
 se il piano della cucina è più alto di quello dei
mobili, essi devono essere posti ad almeno 600 mm
dallapparecchio;
 se la cucina viene installata sotto un pensile, esso
dovrà mantenere una distanza minima dal piano di
420 mm.
ale distanza deve essere di 700 mm se i pensili sono
infiammabili (vedi figura);
Installazione
All manuals and user guides at all-guides.com

IT
3
 non posizionare tende dietro la cucina o a meno di
200 mm dai suoi lati;
 eventuali cappe devono essere installate secondo
le indicazioni del relativo libretto di istruzione.
Livellamento
Se è necessario livellare
lapparecchio, avvitare i piedini
di regolazione forniti in
dotazione nelle apposite sedi
poste negli angoli alla base
della cucina (vedi figura).
Le gambe* si montano a
incastro sotto la base della
cucina.
Collegamento elettrico
Montare sul cavo una spina normalizzata per il carico
indicato nella targhetta caratteristiche posta
sullapparecchio (vedi tabella Dati tecnici).
In caso di collegamento diretto alla rete è necessario
interporre tra lapparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3 mm,
dimensionato al carico e rispondente alle norme
nazionali in vigore (il filo di terra non deve essere
interrotto dallinterruttore). Il cavo di alimentazione
deve essere posizionato in modo tale che in nessun
punto superi di 50°C la temperatura ambiente.
Prima di effettuare lallacciamento accertarsi che:
 la presa abbia la messa a terra e sia a norma di legge;
 la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato della
targhetta caratteristiche;
 la tensione di alimentazione sia compresa nei
valori nella targhetta caratteristiche;
 la presa sia compatibile con la spina
dellapparecchio. In caso contrario sostituire la
presa o la spina; non usare prolunghe e multiple.
 Ad apparecchio installato, il cavo elettrico e la presa
della corrente devono essere facilmente raggiungibili.
 Il cavo non deve subire piegature o compressioni.
 Il cavo deve essere controllato periodicamente e
sostituito solo da tecnici autorizzati.
 Lazienda declina ogni responsabilità qualora
queste norme non vengano rispettate.
Collegamento gas
Il collegamento alla rete del gas o alla bombola del
gas può essere effettuato con un tubo flessibile in
gomma o in acciaio, secondo le norme UNI-CIG 7129
e 7131 e successivi aggiornamenti in vigore e dopo
essersi accertati che lapparecchio sia regolato per il
tipo di gas con cui sarà alimentato (vedi etichetta di
taratura sul coperchio: in caso contrario vedi sotto).
Nel caso di alimentazione con gas liquido da
bombola, utilizzare regolatori di pressione conformi
alle norme UNI EN 12864 e successivi aggiornamenti in
vigore. Per facilitare lallacciamento, lalimentazione
del gas è orientabile lateralmente*: invertire il
portagomma per il collegamento con il tappo di
chiusura e sostituire la guarnizione di tenuta fornita
in dotazione.
 Per un sicuro funzionamento, per un adeguato uso
dellenergia e per una maggiore durata
dellapparecchio, assicurarsi che la pressione di
alimentazione rispetti i valori indicati nella tabella
Caratteristiche bruciatori e ugelli (vedi sotto).
Allacciamento gas con tubo flessibile in gomma
Verificare che il tubo risponda alle norme UNI-CIG
7140 in vigore. Il diametro interno del tubo deve
essere: 8 mm per alimentazione con gas liquido; 13
mm per alimentazione con gas metano.
Effettuato lallacciamento assicurarsi che il tubo:
 non sia in nessun punto a contatto con parti che
raggiungono temperature superiori a 50°C;
 non sia soggetto ad alcuno sforzo di trazione e di
torsione e non presenti pieghe o strozzature;
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
*Presente solo su alcuni modelli.
All manuals and user guides at all-guides.com

4
IT
 non venga a contatto con corpi taglienti,
spigoli vivi, parti mobili e non sia schiacciato;
 sia facilmente ispezionabile lungo tutto il
percorso per poter controllare il suo stato di
conservazione;
 abbia una lunghezza inferiore a 1500 mm;
 sia ben calzato alle sue due estremità, dove va
fissato con fascette di serraggio conformi alle
norme UNI-CIG 7141 in vigore.
 Se una o più di queste condizioni non può essere
rispettata o se la cucina viene installata secondo le
condizioni della classe 2 - sottoclasse 1
(apparecchio incassato tra due mobili), bisogna
ricorrere al tubo flessibile in acciaio (vedi sotto).
Allacciamento gas con tubo flessibile in acciaio
inossidabile a parete continua con attacchi
filettati
Verificare che il tubo sia conforme alle norme UNI-
CIG 9891 e le guarnizioni di tenuta metalliche in
alluminio conformi alla UNI 9001-2 o guarnizioni in
gomma conformi alla UNI EN 549.
Per mettere in opera il tubo eliminare il
portagomma presente sullapparecchio (il raccordo
di entrata del gas allapparecchio è filettato 1/2 gas
maschio cilindrico).
 Effettuare lallacciamento in modo che la
lunghezza della tubatura non superi i 2 metri di
estensione massima, e assicurarsi che il tubo non
venga a contatto con parti mobili e non sia
schiacciato.
Controllo tenuta
A installazione ultimata, controllare la perfetta
tenuta di tutti i raccordi utilizzando una soluzione
saponosa e mai una fiamma.
Adattamento a diversi tipi di gas
È possibile adattare lapparecchio a un tipo di
gas diverso da quello per il quale è predisposto
(indicato sulletichetta di taratura sul coperchio).
Adattamento del piano cottura
Sostituzione degli ugelli dei
bruciatori del piano:
1. togliere le griglie e
sfilare i bruciatori dalle loro
sedi;
2. svitare gli ugelli,
servendosi di una chiave a
tubo da 7 mm (vedi figura),
e sostituirli con quelli adatti al nuovo tipo di gas (vedi
tabella Caratteristiche bruciatori e ugelli);
3. rimettere in posizione tutti i componenti seguendo
le operazioni inverse rispetto alla sequenza di cui sopra.
Regolazione del minimo dei bruciatori del piano:
1. portare il rubinetto sulla posizione di minimo;
2. togliere la manopola e agire sulla vite di
regolazione posta allinterno o di fianco allastina del
rubinetto fino a ottenere una piccola fiamma regolare.
 Nel caso dei gas liquidi, la vite di regolazione dovrà
essere avvitata a fondo;
3. verificare che, ruotando rapidamente il rubinetto
dalla posizione di massimo a quella di minimo, non si
abbiano spegnimenti del bruciatore.
 I bruciatori del piano non necessitano di regolazione
dellaria primaria.
Adattamento del forno
Sostituzione dellugello del bruciatore del forno:
1. aprire la porta del forno
completamente;
2. estrarre il fondo forno
scorrevole (vedi figura);
3. svitare la vite di fissaggio del
bruciatore e rimuovere il
bruciatore del forno dopo aver
tolto la vite V;
4. svitare lugello del bruciatore
con lapposita chiave a tubo
per ugelli (vedi figura) o con
una chiave a tubo di 7 mm e
sostituirlo con quello adatto al
nuovo tipo di gas (vedi tabella
Caratteristiche bruciatori e ugelli).
Regolazione del minimo del bruciatore forno gas:
1. accendere il bruciatore (vedi Avvio e Utilizzo);
2. portare la manopola sulla posizione di minimo (MIN)
dopo averla lasciato per 10 minuti circa in quella di
massimo (MAX);
3. togliere la manopola;
V
All manuals and user guides at all-guides.com

IT
5

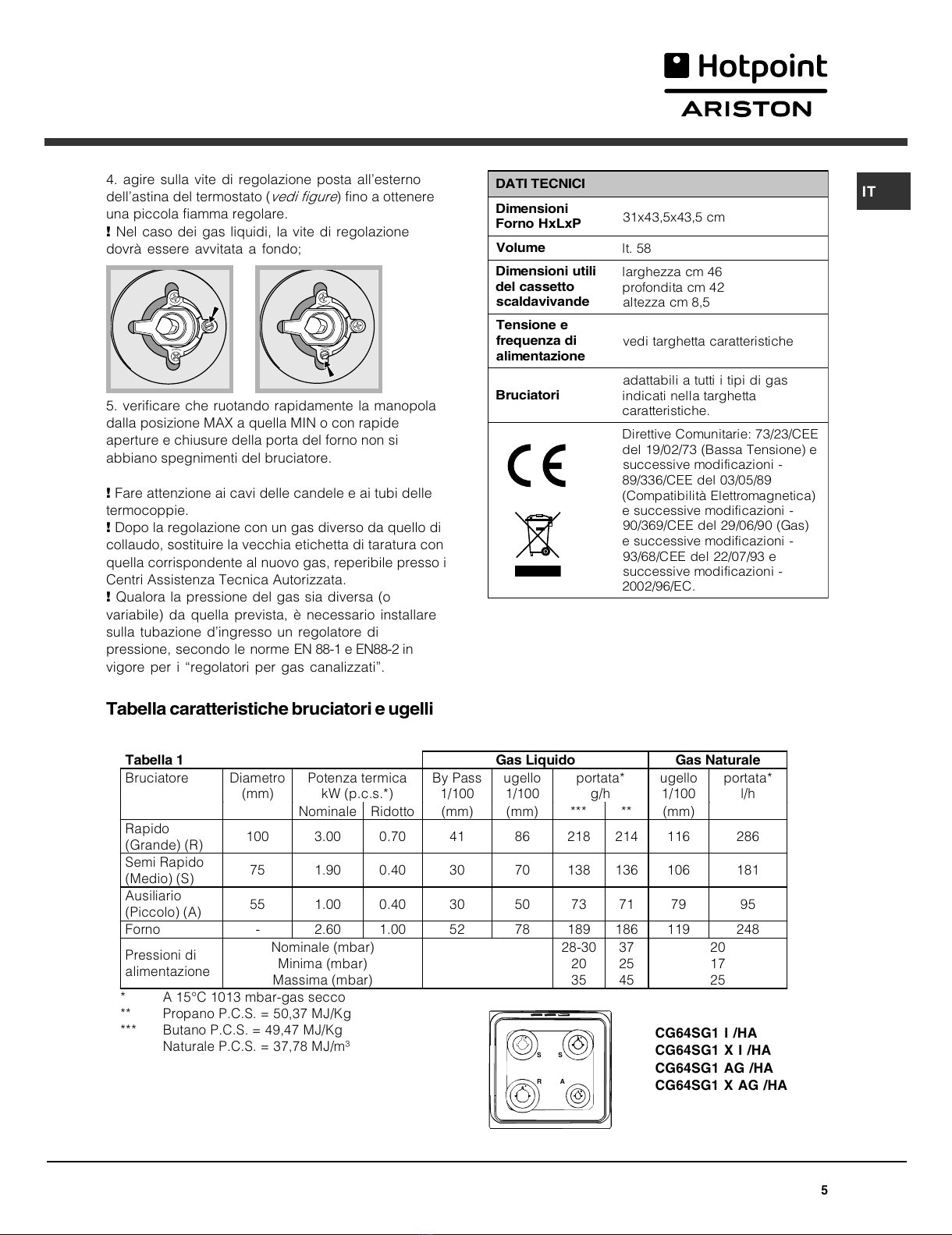

4. agire sulla vite di regolazione posta allesterno
dellastina del termostato (vedi figure) fino a ottenere
una piccola fiamma regolare.
 Nel caso dei gas liquidi, la vite di regolazione
dovrà essere avvitata a fondo;
5. verificare che ruotando rapidamente la manopola
dalla posizione MAX a quella MIN o con rapide
aperture e chiusure della porta del forno non si
abbiano spegnimenti del bruciatore.
 Fare attenzione ai cavi delle candele e ai tubi delle
termocoppie.
 Dopo la regolazione con un gas diverso da quello di
collaudo, sostituire la vecchia etichetta di taratura con
quella corrispondente al nuovo gas, reperibile presso i
Centri Assistenza ecnica Autorizzata.
 Qualora la pressione del gas sia diversa (o
variabile) da quella prevista, è necessario installare
sulla tubazione dingresso un regolatore di
pressione, secondo le norme EN 88-1 e EN88-2 in
vigore per i regolatori per gas canalizzati.
Tabella caratteristiche bruciatori e ugelli
Tabella 1 Gas Liquido Gas Naturale
Diametro
(mm)
Potenza termica
kW (p.c.s.*)
By Pass
1/100
ugello
1/100
portata*
g/h
ugello
1/100
portata*
l/h
Bruciatore
Nominale Ridotto (mm) (mm) *** ** (mm)
Rapido
( rande) (R) 100 3.00 0.70 41 86 218 214 116 286
Semi Rapido
(Medio) (S) 75 1.90 0.40 30 70 138 136 106 181
Ausiliario
(Piccolo) (A) 55 1.00 0.40 30 50 73 71 79 95
Forno - 2.60 1.00 52 78 189 186 119 248
Pressioni di
alimentazione
Nominale (mbar)
Minima (mbar)
Massima (mbar)
28-30
20
35
37
25
45
20
17
25
*A 15°C 1013 mbar-gas secco
** Propano P.C.S. = 50,37 MJ/Kg
*** Butano P.C.S. = 49,47 MJ/Kg
Naturale P.C.S. = 37,78 MJ/m³
DATI TECNICI
Dimensioni
Forno HxLxP31x43,5x43,5 cm
Volume lt. 58
Dimensioni utili
del cassetto
scaldavivande
larghezza cm 46
profondita cm 42
altezza cm 8,5
Tensione e
frequenza di
alimentazione
vedi targhetta caratteristiche
Bruciatori
adattabili a tutti i tipi di gas
indicati nella targhetta
caratteristiche.
Direttive Comunitarie 73/23/CEE
del 19/02/73 (Bassa Tensione) e
successive modificazioni -
89/336/CEE del 03/05/89
(Compatibilità Elettromagnetica)
e successive modificazioni -
90/369/CEE del 29/06/90 (Gas)
e successive modificazioni -
93/68/CEE del 22/07/93 e
successive modificazioni -
2002/96/EC.
SS
RA
CG64 G1 I /HA
CG64SG1 X I /HA
CG64SG1 AG /HA
CG64SG1 X AG /HA
All manuals and user guides at all-guides.com

6
IT
Descrizione
dellapparecchio
* Presente solo su alcuni modelli.
Manopola
FORNO
Manopola
TIMER*
Manopole BRUCIATORI
del piano cottura
Spia
GRILL
Pulsante
LUCE DEL FORNO
Pulsante di accensione dei
BRUCIATORI GAS*
Pannello di controllo
Vista dinsieme
Griglia del piano di lavoro
Coperchio in vetro*
Pannello di controllo
Ripiano GRIGLIA
Ripiano LECCARDA
GUIDE
di scorrimento dei ripiani
posizione 3
posizione 2
posizione 1
Bruciatore a gas Piano di contenimento
per eventuali trabocchi
Piedino di regolazione Piedino di regolazione
posizione 5
posizione 4
All manuals and user guides at all-guides.com
all-guides.com

IT
7
Uso del piano cottura
Accensione dei bruciatori
In corrispondenza di ogni manopola BRUCIA ORE è
indicato con un cerchietto pieno il bruciatore
associato.
Per accendere un bruciatore del piano cottura:
1. avvicinare al bruciatore una fiamma o un
accendigas;
2. premere e contemporaneamente ruotare in senso
antiorario la manopola BRUCIA ORE sul simbolo di
fiamma massima -.
3. regolare la potenza della fiamma desiderata,
ruotando in senso antiorario la manopola
BRUCIA ORE: sul minimo +, sul massimo - o su una
posizione intermedia.
Se lapparecchio è dotato di
accensione elettronica* (vedi
figura), prima premere il
pulsante di accensione,
identificato dal simbolo , poi
premere a fondo e
contemporaneamente ruotare
in senso antiorario la manopola BRUCIA ORE sul
simbolo di fiamma massima, fino ad accensione
avvenuta. Può accadere che il bruciatore si spenga al
momento del rilascio della manopola. In questo caso,
ripetere loperazione tenendo premuta la manopola più
a lungo.
 In caso di estinzione accidentale delle fiamme,
spegnere il bruciatore e aspettare almeno 1 minuto
prima di ritentare laccensione.
Se lapparecchio è dotato di dispositivo di sicurezza*
per assenza di fiamma, tenere premuta la manopola
BRUCIA ORE circa 2-3 secondi per mantenere
accesa la fiamma e per attivare il dispositivo.
Per spegnere il bruciatore ruotare la manopola fino
allarresto .
Consigli pratici per lso dei br ciatori
Per un miglior rendimento dei bruciatori e un consumo
minimo di gas occorre usare recipienti a fondo piatto,
provvisti di coperchio e proporzionati al bruciatore:
Avvio e utilizzo
Bruciatore ø Diametro recipienti (cm)
Rapido (R) 24 – 26
Semi Rapido (S) 16 – 20
Ausiliario (A) 10 – 14
Per identificare il tipo di bruciatore fate riferimento ai
disegni presenti nel paragrafo "Caratteristiche dei
bruciatori ed ugelli".
 Sui modelli dotati di griglietta di riduzione,
questultima dovrà essere utilizzata solo per il
bruciatore ausiliario, quando si utilizzano dei
recipienti di diametro inferiore a 12 cm.
Uso del forno
 Prima dell'uso, togliere tassativamente le pellicole
in plastica poste ai lati dell'apparecchio
 Alla prima accensione fare funzionare il forno a
vuoto per almeno unora con il termostato al
massimo e a porta chiusa. Poi spegnere, aprire la
porta del forno e aerare il locale. Lodore che si
avverte è dovuto allevaporazione delle sostanze
usate per proteggere il forno.
 Non appoggiare mai oggetti sul fondo del forno
perché si rischiano danni allo smalto. Utilizzate la
posizione 1 del forno solo in caso di cotture con il
girarrosto.
Accensione del forno
Per accendere il bruciatore del
forno avvicinare al foro F (vedi
figura) una fiamma o un
accendigas, premere e
contemporaneamente ruotare
in senso antiorario la
manopola FORNO fino a MAX.
Se lapparecchio è dotato di accensione elettronica*,
prima premere il pulsante di accensione, identificato
dal simbolo , poi premere a fondo e
contemporaneamente ruotare in senso antiorario la
manopola FORNO su MAX, fino ad accensione
avvenuta. Se trascorsi 15 secondi il bruciatore non si
è acceso, rilasciare la manopola, aprire la porta del
forno e aspettare almeno 1 minuto prima di ritentare
laccensione. In caso di assenza di corrente è
possibile accendere il bruciatore con una fiamma o
F
* Presente solo su alcuni modelli.
All manuals and user guides at all-guides.com

8
IT
* Presente solo su alcuni modelli.
un accenditore, come descritto sopra.
 Il forno è dotato di un dispositivo di sicurezza per
cui è necessario tenere premuta la manopola
FORNO per circa 6 secondi.
 In caso di estinzione accidentale delle fiamme,
spegnere il bruciatore e aspettare almeno 1 minuto
prima di ritentare laccensione del forno.
Regolazione della temperatra
Per ottenere la temperatura di cottura desiderata,
ruotare in senso antiorario la manopola FORNO. Le
temperature sono indicate sul pannello di controllo e
vanno dal MIN (150°C) al MAX (250°C). Una volta
raggiunta la temperatura, il forno la manterrà costante
grazie al termostato.
Grill
Ruotando in senso antiorario la manopola FORNO fino
alla posizione @si mette in funzione il grill a raggi
infrarossi. Il grill permette la doratura dei cibi ed è
particolarmente indicato per la cottura di roast-beef,
arrosti, braciole, salsicce. Disporre la griglia nelle
posizioni 4 o 5 e una leccarda in posizione 1 per
raccogliere i grassi ed evitare la formazione di fumo.
 Il funzionamento del grill è segnalato dallaccensione
della spia GRILL.
 Effettuare la cottura al grill con la porta del forno
chiusa, per ottenere migliori risultati e un sensibile
risparmio di energia (10% circa).
Lce del forno
La lampadina può essere accesa in qualunque
momento premendo il tasto LUCE DEL FORNO.
Timer*
Per azionare il imer (Contaminuti) procedere come
segue:
1. ruotare in senso orario "la manopola IMER di un
giro quasi completo per caricare la suoneria;
2. ruotare in senso antiorario # la manopola IMER
impostando il tempo desiderato.
All manuals and user guides at all-guides.com

IT
9
Tabella cottura in forno
Alimenti Peso
(K
g
)
Posizione
dei ripiani
Preriscaldamento
(minuti)
Temperatura
consi
g
liata (°C)
Durata cottura
(minuti)
Pasta
Lasagne
Cannelloni
Paste gratinate
2.5
2.5
2.5
3
3
3
10
10
10
210
200
200
60-75
40-50
40-50
Carne
Vitello
Pollo
Anatra
Coniglio
Maiale
Agnello
1.7
1.5
1.8
2
2.1
1.8
3
3
3
3
3
3
10
10
10
10
10
10
200
220
200
200
200
200
85-90
90-100
100-110
70-80
70-80
90-95
Pesce
Sgombri
Denti e
Trota al arto io
1.1
1.5
1
3
3
3
10
10
10
180-200
180-200
180-200
35-40
40-50
40-45
Pizza
Napoletana 1 3 15 220 15-20
Torte
Bis otti
Crostata
Torte salate
Torte lievitate
0.5
1.1
1
1
3
3
3
3
15
15
15
15
180
180
180
180
30-35
30-35
45-50
35-40
Cottura al
g
rill
Biste he di vitello
Cotolette
Hamburger
Sgombri
Toast
1
1.5
1
1
n.4
4
4
3
4
4
5
5
5
5
5
15-20
20
7
15-20
5
All manuals and user guides at all-guides.com

1
IT
Precauzioni e consigli
 Lapparecchio è stato progettato e costruito in
conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni di
sicurezza e devono essere lette attentamente.
Sicurezza generale
 Lapparecchio è stato concepito per un uso di tipo
non professionale allinterno dellabitazione.
 Lapparecchio non va installato allaperto,
nemmeno se lo spazio è riparato, perché è molto
pericoloso lasciarlo esposto a pioggia e temporali.
 Non toccare la macchina a piedi nudi o con le mani
o con i piedi bagnati o umidi.
 Lapparecchio deve essere usato per cuocere
alimenti, solo da persone adulte e secondo le
istruzioni riportate in questo libretto.
 Il libretto riguarda un apparecchio di classe 1
(isolato) o classe 2  sottoclasse 1 (incassato tra
due mobili).
D rante l'so dell'apparecchio gli elementi
riscaldanti e alc ne parti della porta forno
diventano molto calde. Fare attenzione a non
toccarle e tenere i bambimi a distanza.
 Evitare che il cavo di alimentazione di altri
elettrodomestici entri in contatto con parti calde
dellapparecchio.
 Non ostruire le aperture di ventilazione e di
smaltimento di calore.
 Utilizzare sempre guanti da forno per inserire
o estrarre recipienti.
 Non utilizzare liquidi infiammabili (alcol, benzina,
ecc.) in prossimità dellapparecchio quando esso
è in uso.
 Non riporre materiale infiammabile nel vano
inferiore di deposito o nel forno: se lapparecchio
viene messo inavvertitamente in funzione potrebbe
incendiarsi.
 Le superfici interne del cassetto (se presente)
possono diventare calde.
 Quando lapparecchio non è utilizzato, assicurarsi
sempre che le manopole siano nella posizione .
 Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.
 Non fare pulizia o manutenzione senza aver prima
staccato la spina dalla rete elettrica.
 In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
Contattare lAssistenza.
 Non appoggiare oggetti pesanti sulla porta
del forno aperta.
Smaltimento
 Smaltimento del materiale di imballaggio: attenersi
alle norme locali, così gli imballaggi potranno
essere riutilizzati.
 La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano
essere smaltiti nel normale flusso dei rifiuti solidi
urbani. Gli apparecchi dismessi devono essere
raccolti separatamente per ottimizzare il tasso di
recupero e riciclaggio dei materiali che li
compongono ed impedire potenziali danni per la
salute e lambiente. Il simbolo del cestino barrato è
riportato su tutti i prodotti per ricordare gli obblighi
di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione
degli elettrodomestici, i detentori potranno
rivolgersi al servizio pubblico preposto o ai
rivenditori.
Risparmiare e rispettare lambiente
 Azionando il forno negli orari che vanno dal tardo
pomeriggio fino alle prime ore del mattino si
collabora a ridurre il carico di assorbimento delle
aziende elettriche.
 Si raccomanda di effettuare sempre le cotture
GRILL a porta chiusa: sia per ottenere migliori
risultati che per un sensibile risparmio di energia
(10% circa).
 Mantenere efficienti e pulite le guarnizioni, in modo
che aderiscano bene alla porta e non procurino
dispersioni di calore.
All manuals and user guides at all-guides.com

IT
11
Escludere la corrente elettrica
Prima di ogni operazione isolare lapparecchio dalla
rete di alimentazione elettrica.
Pulire lapparecchio
 Non utilizzare mai pulitori a vapore o ad alta
pressione per la pulizia dellapparecchio.
 Le parti esterne smaltate o inox e le guarnizioni in
gomma possono essere pulite con una spugnetta
imbevuta di acqua tiepida e sapone neutro. Se le
macchie sono difficili da asportare usare prodotti
specifici. Sciacquare abbondantemente e
asciugare dopo la pulizia. Non usare polveri
abrasive o sostanze corrosive.
 Le griglie, i cappellotti, le corone spartifiamma
e i bruciatori del piano cottura sono estraibili
per facilitare la pulizia; lavarli in acqua calda e
detersivo non abrasivo, avendo cura di togliere
ogni incrostazione e attendere che siano
perfettamente asciutti.
 Pulire frequentemente la parte terminale dei
dispositivi di sicurezza* per assenza di fiamma.
 Linterno del forno va pulito preferibilmente ogni
volta dopo luso, quando è ancora tiepido. Usare
acqua calda e detersivo, risciaquare e asciugare
con un panno morbido. Evitare gli abrasivi.
 Pulire il vetro della porta con spugne e prodotti non
abrasivi e asciugare con un panno morbido; non
usare materiali ruvidi abrasivi o raschietti metallici
affilati che possono graffiare la superficie e causare
la frantumazione del vetro.
 Gli accessori possono essere lavati come normali
stoviglie, anche in lavastoviglie.
 Evitare di chiudere il coperchio quando i bruciatori
sono accesi o sono ancora caldi.
Controllare le garnizioni del forno
Controllare periodicamente lo stato della guarnizione
attorno alla porta del forno. In caso risulti danneggiata
rivolgersi al Centro Assistenza Autorizzato più vicino.
È consigliabile non usare il forno fino allavvenuta
riparazione.
Sostituire la lampadina di illuminazione
del forno
1. Dopo aver disinserito il forno
dalla rete elettrica, togliere il
coperchio in vetro del
portalampada (vedi figura).
2. Svitare la lampadina e
sostituirla con una analoga:
tensione 230V, potenza 25 W,
attacco E 14.
3. Rimontare il coperchio e ricollegare il forno alla rete
elettrica.
Manutenzione rubinetti gas
Con il tempo può verificarsi il caso di un rubinetto che
si blocchi o presenti difficoltà nella rotazione, pertanto
sarà necessario provvedere alla sostituzione del
rubinetto stesso.
 Questa operazione deve essere effettuata da un
tecnico autorizzato dal costruttore.
Manutenzione e cura
* Presente solo su alcuni modelli.
All manuals and user guides at all-guides.com
all-guides.com

12
IT
Assistenza
 Non ricorrere mai a tecnici non autorizzati.
Comunicare:
 Il tipo di anomalia;
 Il modello della macchina (Mod.)
 Il numero di serie (S/N)
Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio
Assistenza attiva 7 giorni su 7
In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*.
Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza ecnico
Autorizzato più vicino al luogo da cui si chiama.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle
13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle
08:00 e i giorni festivi, per chi chiama da telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni
consultare il sito www.aristonchannel.com.
All manuals and user guides at all-guides.com

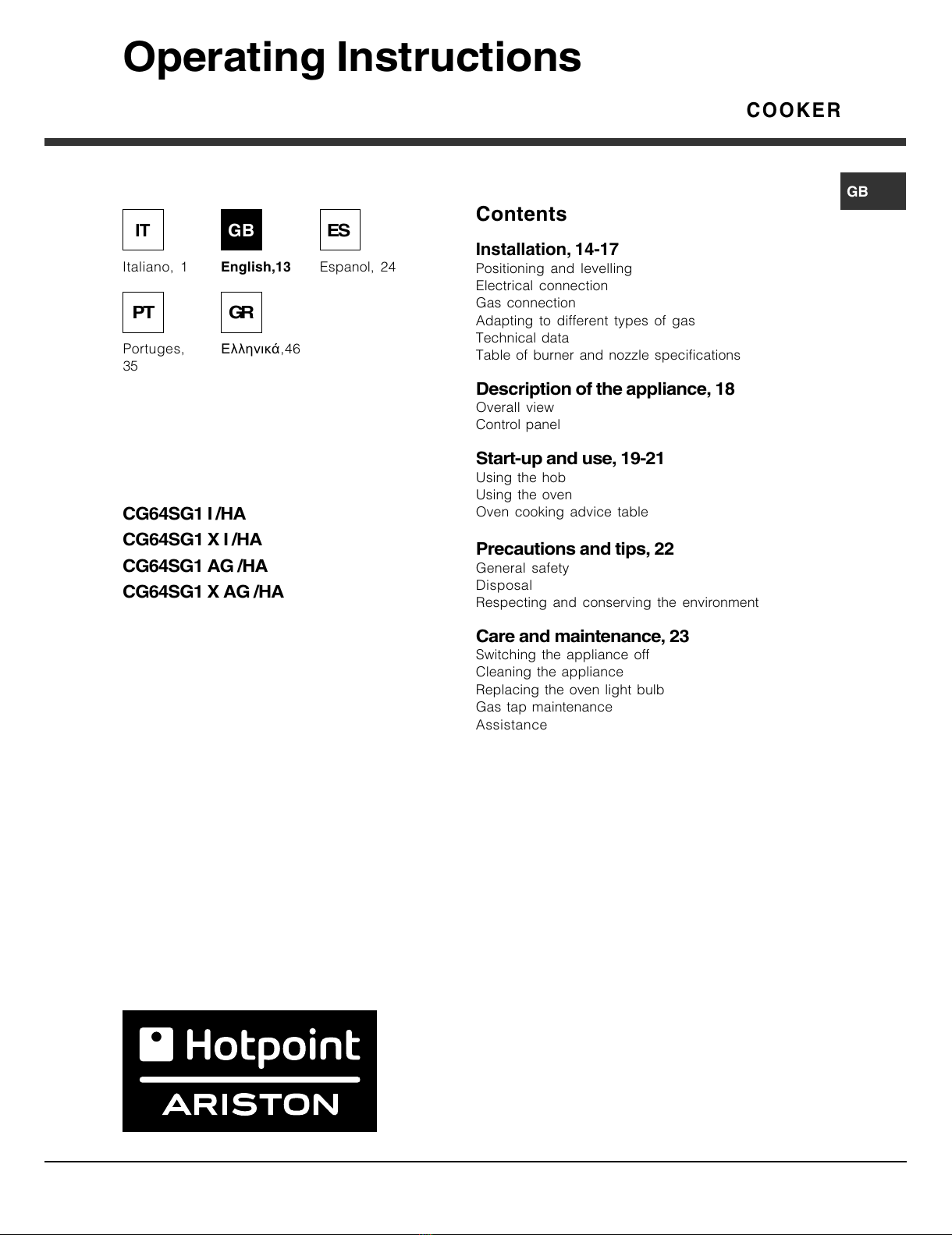

GB
COOKER
Italiano, 1 English,13
Contents
Installation, 14-17
Positioning and levelling
Electrical connection
Gas connection
Adapting to different types of gas
echnical data
able of burner and nozzle specifications
Description of the appliance, 18
Overall view
Control panel
Start-up and use, 19- 1
Using the hob
Using the oven
Oven cooking advice table
Precautions and tips,
General safety
Disposal
Respecting and conserving the environment
Care and maintenance, 3
Switching the appliance off
Cleaning the appliance
Replacing the oven light bulb
Gas tap maintenance
Assistance
Operating Instructions
GBIT
Espanol, 24
Portuges,
35
ÅëëçíéêÜ,46
ES
PTGR
CG64SG1 I /H
CG64SG1 X I /H
CG64SG1 G /H
CG64SG1 X G /H
All manuals and user guides at all-guides.com

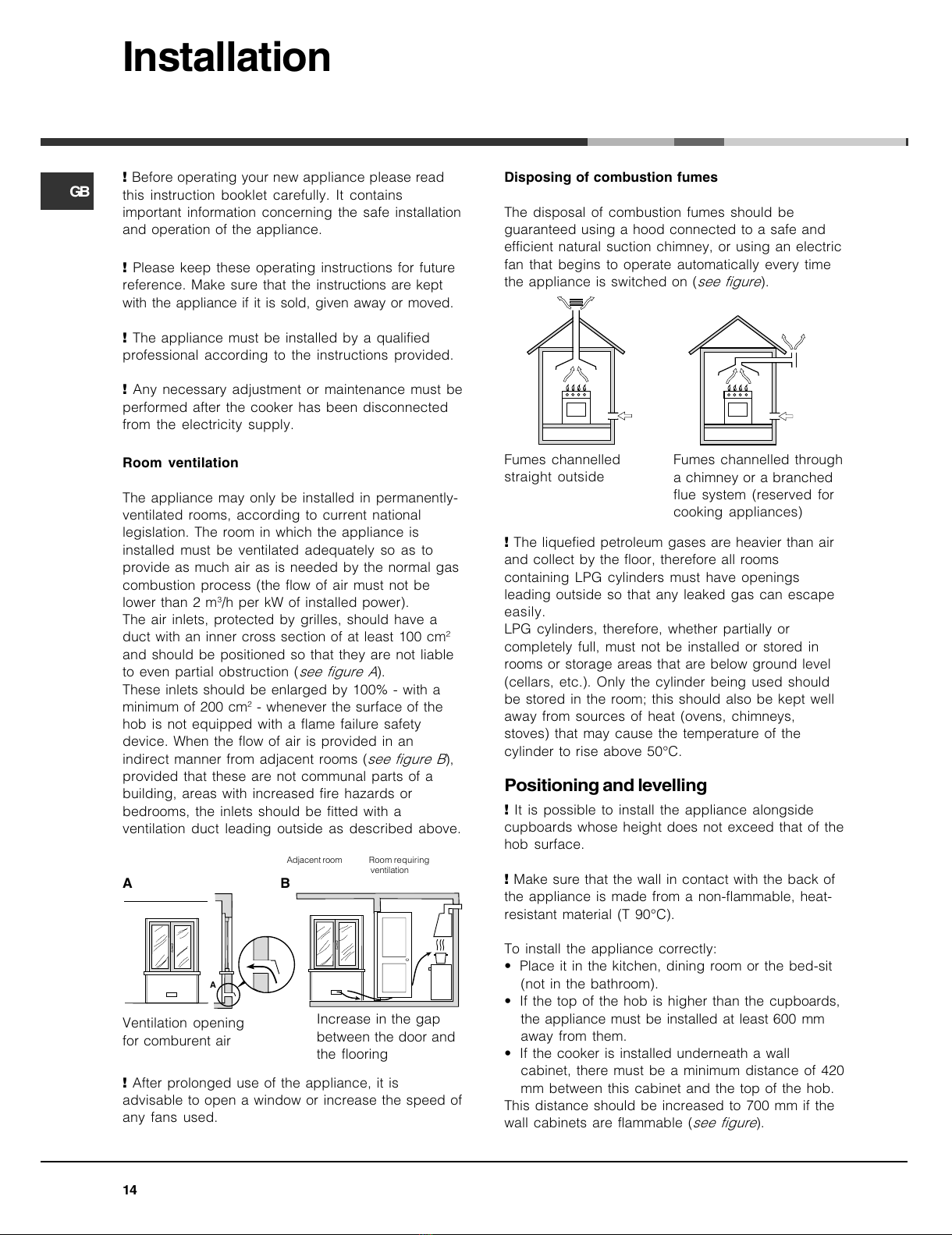

14
GB
 Before operating your new appliance please read
this instruction booklet carefully. It contains
important information concerning the safe installation
and operation of the appliance.
 Please keep these operating instructions for future
reference. Make sure that the instructions are kept
with the appliance if it is sold, given away or moved.
 he appliance must be installed by a qualified
professional according to the instructions provided.
 Any necessary adjustment or maintenance must be
performed after the cooker has been disconnected
from the electricity supply.
Room ventilation
he appliance may only be installed in permanently-
ventilated rooms, according to current national
legislation. he room in which the appliance is
installed must be ventilated adequately so as to
provide as much air as is needed by the normal gas
combustion process (the flow of air must not be
lower than 2 m3/h per kW of installed power).
he air inlets, protected by grilles, should have a
duct with an inner cross section of at least 100 cm2
and should be positioned so that they are not liable
to even partial obstruction (see figure A).
hese inlets should be enlarged by 100% - with a
minimum of 200 cm2 - whenever the surface of the
hob is not equipped with a flame failure safety
device. When the flow of air is provided in an
indirect manner from adjacent rooms (see figure B),
provided that these are not communal parts of a
building, areas with increased fire hazards or
bedrooms, the inlets should be fitted with a
ventilation duct leading outside as described above.
Adjacent room Room requiring
ventilation
A B
Disposing of combustion fumes
he disposal of combustion fumes should be
guaranteed using a hood connected to a safe and
efficient natural suction chimney, or using an electric
fan that begins to operate automatically every time
the appliance is switched on (see figure).
Installation
A
 After prolonged use of the appliance, it is
advisable to open a window or increase the speed of
any fans used.
 he liquefied petroleum gases are heavier than air
and collect by the floor, therefore all rooms
containing LPG cylinders must have openings
leading outside so that any leaked gas can escape
easily.
LPG cylinders, therefore, whether partially or
completely full, must not be installed or stored in
rooms or storage areas that are below ground level
(cellars, etc.). Only the cylinder being used should
be stored in the room; this should also be kept well
away from sources of heat (ovens, chimneys,
stoves) that may cause the temperature of the
cylinder to rise above 50°C.
Positioning and levelling
 It is possible to install the appliance alongside
cupboards whose height does not exceed that of the
hob surface.
 Make sure that the wall in contact with the back of
the appliance is made from a non-flammable, heat-
resistant material ( 90°C).
o install the appliance correctly:
 Place it in the kitchen, dining room or the bed-sit
(not in the bathroom).
 If the top of the hob is higher than the cupboards,
the appliance must be installed at least 600 mm
away from them.
 If the cooker is installed underneath a wall
cabinet, there must be a minimum distance of 420
mm between this cabinet and the top of the hob.
his distance should be increased to 700 mm if the
wall cabinets are flammable (see figure).
Ventilation opening
for comburent air
Increase in the gap
between the door and
the flooring
Fumes channelled
straight outside
Fumes channelled through
a chimney or a branched
flue system (reserved for
cooking appliances)
All manuals and user guides at all-guides.com

GB
15
 Do not position blinds behind the cooker or less
than 200 mm away from its sides.
Any hoods must be installed according to the
instructions listed in the relevant operating manual.

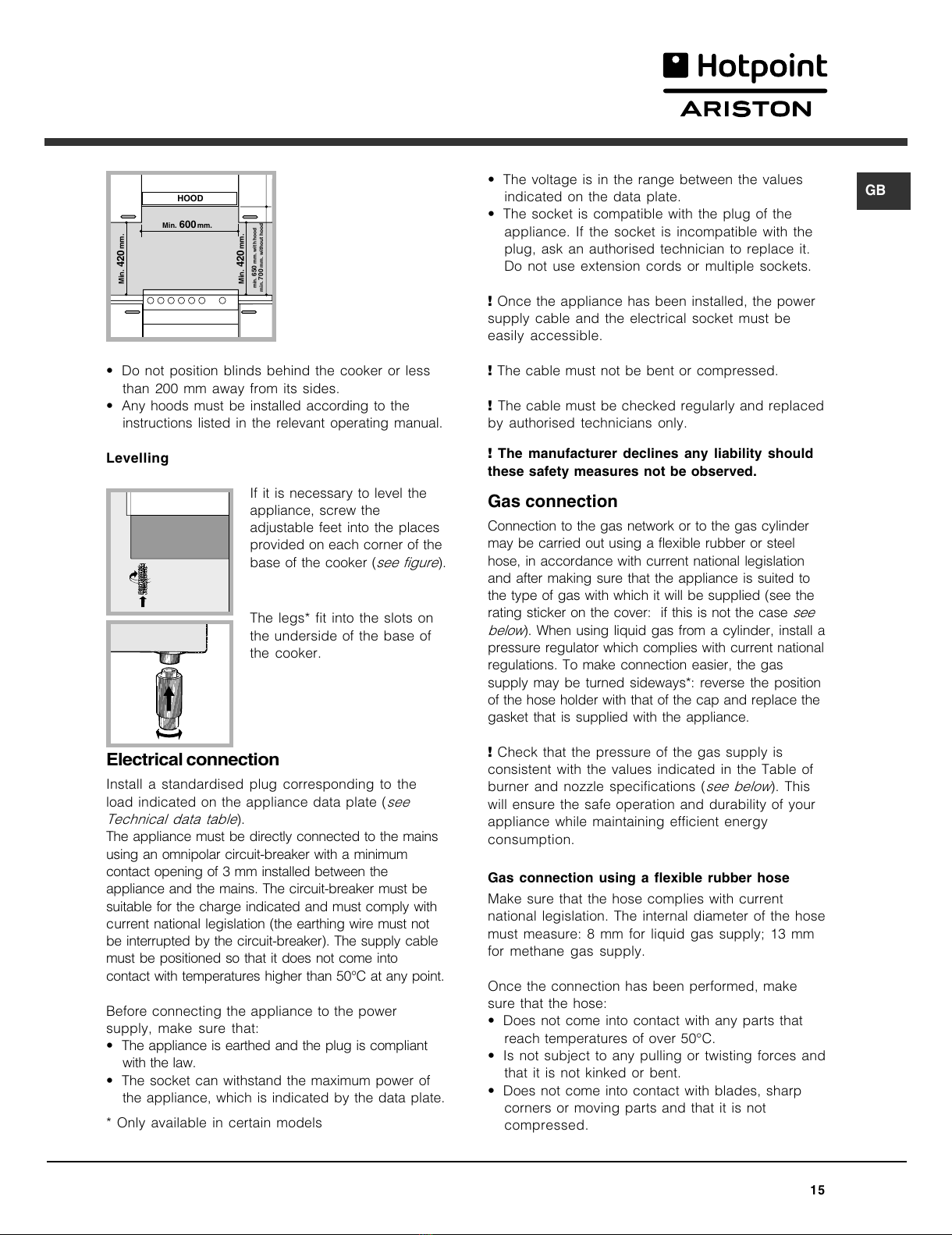

Levelling
If it is necessary to level the
appliance, screw the
adjustable feet into the places
provided on each corner of the
base of the cooker (see figure).
he legs* fit into the slots on
the underside of the base of
the cooker.
Electrical connection
Install a standardised plug corresponding to the
load indicated on the appliance data plate (see
Technical data table).
he appliance must be directly connected to the mains
using an omnipolar circuit-breaker with a minimum
contact opening of 3 mm installed between the
appliance and the mains. he circuit-breaker must be
suitable for the charge indicated and must comply with
current national legislation (the earthing wire must not
be interrupted by the circuit-breaker). he supply cable
must be positioned so that it does not come into
contact with temperatures higher than 50°C at any point.
Before connecting the appliance to the power
supply, make sure that:
 he appliance is earthed and the plug is compliant
with the law.
 he socket can withstand the maximum power of
the appliance, which is indicated by the data plate.
 he voltage is in the range between the values
indicated on the data plate.
 he socket is compatible with the plug of the
appliance. If the socket is incompatible with the
plug, ask an authorised technician to replace it.
Do not use extension cords or multiple sockets.
 Once the appliance has been installed, the power
supply cable and the electrical socket must be
easily accessible.
 he cable must not be bent or compressed.
 he cable must be checked regularly and replaced
by authorised technicians only.
 The manufacturer declines any liability should
these safety measures not be observed.
Gas connection
Connection to the gas network or to the gas cylinder
may be carried out using a flexible rubber or steel
hose, in accordance with current national legislation
and after making sure that the appliance is suited to
the type of gas with which it will be supplied (see the
rating sticker on the cover: if this is not the case see
below). When using liquid gas from a cylinder, install a
pressure regulator which complies with current national
regulations. o make connection easier, the gas
supply may be turned sideways*: reverse the position
of the hose holder with that of the cap and replace the
gasket that is supplied with the appliance.
 Check that the pressure of the gas supply is
consistent with the values indicated in the able of
burner and nozzle specifications (see below). his
will ensure the safe operation and durability of your
appliance while maintaining efficient energy
consumption.
Gas connection using a flexible rubber hose
Make sure that the hose complies with current
national legislation. he internal diameter of the hose
must measure: 8 mm for liquid gas supply; 13 mm
for methane gas supply.
Once the connection has been performed, make
sure that the hose:
 Does not come into contact with any parts that
reach temperatures of over 50°C.
 Is not subject to any pulling or twisting forces and
that it is not kinked or bent.
 Does not come into contact with blades, sharp
corners or moving parts and that it is not
compressed.
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
* Only available in certain models
All manuals and user guides at all-guides.com

16
GB
 Is easy to inspect along its whole length so that
its condition may be checked.
 Is shorter than 1500 mm.
 Fits firmly into place at both ends, where it will be
fixed using clamps that comply with current
regulations.
 If one or more of these conditions is not fulfilled or if
the cooker must be installed according to the conditions
listed for class 2 - subclass 1 appliances (installed
between two cupboards), the flexible steel hose must
be used instead (see below).
Connecting a flexible jointless stainless steel
pipe to a threaded attachment
Make sure that the hose and gaskets comply with
current national legislation.
o begin using the hose, remove the hose holder on
the appliance (the gas supply inlet on the appliance
is a cylindrical threaded 1/2 gas male attachment).
 Perform the connection in such a way that the hose
length does not exceed a maximum of 2 metres,
making sure that the hose is not compressed and
does not come into contact with moving parts.
Checking the tightness of the connection
When the installation process is complete, check the
hose fittings for leaks using a soapy solution. Never
use a flame.
dapting to different types of gas
It is possible to adapt the appliance to a type of gas
other than the default type (this is indicated on the
rating label on the cover).
Adapting the hob
Replacing the nozzles for the hob burners:
1. Remove the hob grids and slide the burners off
their seats.
2. Unscrew the nozzles using
a 7 mm socket spanner (see
figure), and replace them with
nozzles suited to the new type
of gas (see Burner and nozzle
specifications table).
3. Replace all the components
by following the above
instructions in reverse.
Adjusting the hob burners minimum setting:
1. urn the tap to the minimum position.
2. Remove the knob and adjust the regulatory
screw, which is positioned inside or next to the tap
pin, until the flame is small but steady.
 If the appliance is connected to a liquid gas
supply, the regulatory screw must be fastened as
tightly as possible.
3. While the burner is alight, quickly change the position
of the knob from minimum to maximum and vice versa
several times, checking that the flame is not
extinguished.
 he hob burners do not require primary air adjustment.
Adapting the oven
Replacing the oven burner nozzle:
1. Open the oven door fully
2. Pull out the sliding oven
bottom (see diagram).
3. Remove the oven burner
after unscrewing the screws V
(see figure).
4. Unscrew the nozzle using a
special nozzle socket spanner
(see figure) or with a 7 mm
socket spanner, and replace it
with a new nozzle that is
suited to the new type of gas
(see Burner and nozzle
specifications table).
Adjusting the gas oven burners minimum
setting:
1. Light the burner (see Start-up and Use).
2. urn the knob to the minimum position (MIN) after
it has been in the maximum position (MAX) for
approximately 10 minutes.
3. Remove the knob.
4. ighten or loosen the adjustment screws on the
outside of the thermostat pin (see figure) until the
flame is small but steady.
V
All manuals and user guides at all-guides.com
all-guides.com

GB
17
 If the appliance is connected to liquid gas, the
regulation screw must be fastened as tightly as
possible.
5. urn the knob from the MAX position to the MIN
position quickly or open and shut the oven door,
making sure that the burner is not extinguished.
 Be careful of the spark plug wires and the
thermocouple tubes.
 After adjusting the appliance so it may be used
with a different type of gas, replace the old rating
label with a new one that corresponds to the new
type of gas (these labels are available from
Authorised echnical Assistance Centres).
 Should the gas pressure used be different (or vary
slightly) from the recommended pressure, a suitable
pressure regulator must be fitted to the inlet hose in
accordance with current national regulations relating
to regulators for channelled gas.
Table of burner and nozzle specifications
Table 1 Liquid gas Natural gas
Diameter
(mm)
Thermal power
kW (p.c.s.*)
By Pass
1/100
Nozzle
1/100
capacity*
g/h
Nozzle
1/100
capacity *
l/h
Burner
Nomin. Red. (mm)(mm)*** ** (mm)
Rapid (R) 100 3.00 0.70 41 6 21 214 116 2 6
Semi-rapid (S)75 1.90 0.40 30 70 13 136 106 1 1
Auxiliary (A)55 1.00 0.40 30 50 73 71 79 95
Oven -2.60 1.00 52 7 1 9 1 6 119 24
Supply
pressure
Nominal (mbar)
Minimal (mbar)
Maximised (mbar)
2 -30
20
35
37
25
45
20
17
25
*At 15°C and 1013 mbar - dry gas
** Propane P.C.S. = 50.37 MJ/Kg
*** Butane P.C.S. = 49.47 MJ/Kg
Natural P.C.S. = 37.7 MJ/m³
TECHNICAL DATA
Oven Dimensions
HxWxD 31x43,5x43,5 cm
Volume58 l
Use ul
measurements
relating to the
oven compartment
width 46 cm
de
p
th 42 cm
hei
g
ht 8,5 cm
Voltage and
requencysee data
p
late
Burners
ma
y
be ada
p
ted for use with an
y
t
yp
e of
g
as shown on the data
p
late.
E Directives 73/23/EE dated
19/02/73 (Low Volta
g
e) and
subse
q
uent amendments -
89/336/EE dated 03/05/89
(Electroma
g
netic om
p
atibilit
y
)
and subse
q
uent amendments -
90/369/EE dated 29/06/90 (Gas)
and subse
q
uent amendments -
90/68/EE dated 22/07/93 and
subse
q
uent amendments. -
2002/96/EE .
SS
RA
CG64SG1 I /HA
CG64SG1 X I /HA
CG64SG1 AG /HA
CG64SG1 X AG /HA
All manuals and user guides at all-guides.com

18
GB
Description of the
appliance
* Only available in certain models.
Control panel
Overall view
Hob grid
Glass cover *
Control panel
GRILL rack
DRIPPING PAN
GUIDE RAILS
for the sliding racks
position 3
position 2
position 1
Gas burner Containment
surface for spills
Adjustable foot Adjustable foot
position 5
position 4
OVEN
control knob
TIMER
knob*
HOB BURNER
control knobs
GRILL
indicator light
OVEN LIGHT
button
GAS BURNER
ignition button*
All manuals and user guides at all-guides.com

GB
19
Using the hob
Lighting the burners
For each BURNER knob there is a complete ring
showing the strength of the flame for the relevant
burner.
o light one of the burners on the hob:
1. Bring a flame or gas lighter close to the burner.
2. Press the BURNER knob and turn it in an
anticlockwise direction so that it is pointing to the
maximum flame setting -.
3. Adjust the intensity of the flame to the desired
level by turning the BURNER knob in an
anticlockwise direction. his may be the minimum
setting +, the maximum setting - or any position in
between the two.
If the appliance is fitted with
an electronic lighting device*
(see figure), press the ignition
button, marked with the
symbol , then hold the
BURNER knob down and turn
it in an anticlockwise direction,
towards the maximum flame setting, until the burner
is lit. he burner may be extinguished when the knob
is released. If this occurs, repeat the operation,
holding the knob down for a longer period of time.
 If the flame is accidentally extinguished, switch off
the burner and wait for at least 1 minute before
attempting to relight it.
If the appliance is equipped with a flame failure
safety device*, press and hold the BURNER knob
for approximately 2-3 seconds to keep the flame
alight and to activate the device.
o switch the burner off, turn the knob until it
reaches the stop position .
Practical advice on using the burners
For the burners to work in the most efficient way
possible and to save on the amount of gas
consumed, it is recommended that only pans that
have a lid and a flat base are used. hey should also
be suited to the size of the burner.
Start-up and use
Burner ø Cookware diameter (cm)
Fast (R) 24 - 26
Semi Fast (S) 16 - 20
Auxiliary (A) 10 - 14
o identify the type of burner, please refer to the
diagrams contained in the Burner and nozzle
specifications.
 On the models supplied with a reducer shelf,
remember that this should be used only for the
auxiliary burner when you use casserole dishes with
a diameter under 12 cm.
Using the oven
 Before operating the product, remove all plastic
film from the sides of the appliance.
 he first time you use your appliance, heat the
empty oven with its door closed at its maximum
temperature for at least half an hour. Ensure that the
room is well ventilated before switching the oven off
and opening the oven door. he appliance may emit
a slightly unpleasant odour caused by protective
substances used during the manufacturing process
burning away.
 Never put objects directly on the bottom of the
oven; this will avoid the enamel coating being
damaged. Only use position 1 in the oven when
cooking with the rotisserie spit.
Lighting the oven
o light the oven burner, bring
a flame or gas lighter close to
opening F (see figure) and
press the OVEN control knob
while turning it in an
anticlockwise direction until it
reaches the MAX position.
If the appliance is fitted with an electronic lighting
device* (see figure), press the ignition button,
marked with the symbol , then hold the OVEN
control knob and turn it in an anticlockwise direction,
towards the MAX position, until the burner is lit. If,
after 15 seconds, the burner is still not alight,
release the knob, open the oven door and wait for at
least 1 minute before trying to light it again. If there
is no electricity the burner may be lit using a flame
or a lighter, as described above.
* Only available in certain models.
F
All manuals and user guides at all-guides.com

20
GB
* Only available in certain models.
 he oven is fitted with a safety device and it is
therefore necessary to hold the OVEN control knob
down for approximately 6 seconds.
 If the flame is accidentally extinguished, switch off
the burner and wait for at least 1 minute before
attempting to relight the oven.
Adjusting the temperature
o set the desired cooking temperature, turn the
OVEN control knob in an anticlockwise direction.
emperatures are displayed on the control panel and
may vary between MIN (150°C) and MAX (250°C).
Once the set temperature has been reached, the
oven will keep it constant by using its thermostat.
Grill
By turning the OVEN control knob in an
anticlockwise direction until it reaches the @
position, the infrared ray grill is activated. he grill
enables the surface of food to be browned evenly and
is particularly suitable for roast dishes, schnitzel and
sausages. Place the rack in position 4 or 5 and the
dripping pan in position 1 to collect fat and prevent
the formation of smoke.
 he GRILL indicator light shows when the grill is
operating.
 Always use the grill with the oven door shut; this
achieves better cooking results and saves energy
(approximately 10%).
Oven light
he light may be switched on at any moment by
pressing the OVEN LIGH button.
Timer*
o activate the imer proceed as follows:
1. urn the IMER knob in a clockwise direction "
for almost one complete revolution to set the buzzer.
2. urn the IMER knob in an anticlockwise direction
# to set the desired length of time.
All manuals and user guides at all-guides.com
