Hotpoint Ariston CG64SG1 F/HA User manual

GB
COOKER
Français, 13English,1
Contents
Installation, 2-6
Positioning and levelling
Electrical connection
Gas connection
Adapting to different types of gas
Technical data
Table of burner and nozzle specifications
Description of the appliance, 7
Overall view
Control panel
Start-up and use, 8-10
Using the hob
Using the oven
Oven cooking advice table
Precautions and tips, 11
General safety
Disposal
Respecting and conserving the environment
Care and maintenance, 12
Switching the appliance off
Cleaning the appliance
Replacing the oven light bulb
Gas tap maintenance
The catalytic self-cleaning system
Assistance
Operating Instructions
GB FR
CG64SG1 F/HA
CG64SG1 X F/HA
CG64SG1 EX/HA
CG64G1 F/HA
CG64G1 X F/HA
CG64G1 EX/HA

2
GB
!Before operating your new appliance please read
this instruction booklet carefully. It contains
important information concerning the safe installation
and operation of the appliance.
!Please keep these operating instructions for future
reference. Make sure that the instructions are kept
with the appliance if it is sold, given away or moved.
!The appliance must be installed by a qualified
professional according to the instructions provided.
!Any necessary adjustment or maintenance must be
performed after the cooker has been disconnected
from the electricity supply.
Room ventilation
The appliance may only be installed in permanently-
ventilated rooms, according to current national
legislation. The room in which the appliance is
installed must be ventilated adequately so as to
provide as much air as is needed by the normal gas
combustion process (the flow of air must not be
lower than 2 m3/h per kW of installed power).
The air inlets, protected by grilles, should have a
duct with an inner cross section of at least 100 cm2
and should be positioned so that they are not liable
to even partial obstruction (
see figure A ).
These inlets should be enlarged by 100% - with a
minimum of 200 cm2- whenever the surface of the
hob is not equipped with a flame failure safety
device. When the flow of air is provided in an
indirect manner from adjacent rooms (
see figure B ),
provided that these are not communal parts of a
building, areas with increased fire hazards or
bedrooms, the inlets should be fitted with a
ventilation duct leading outside as described above.
Adjacent room Room requiring
ventilation
A B
Disposing of combustion fumes
The disposal of combustion fumes should be
guaranteed using a hood connected to a safe and
efficient natural suction chimney, or using an electric
fan that begins to operate automatically every time
the appliance is switched on (
see figure ).
Installation
A
!After prolonged use of the appliance, it is
advisable to open a window or increase the speed of
any fans used.
!The liquefied petroleum gases are heavier than air
and collect by the floor, therefore all rooms
containing LPG cylinders must have openings
leading outside so that any leaked gas can escape
easily.
LPG cylinders, therefore, whether partially or
completely full, must not be installed or stored in
rooms or storage areas that are below ground level
(cellars, etc.). Only the cylinder being used should
be stored in the room; this should also be kept well
away from sources of heat (ovens, chimneys,
stoves) that may cause the temperature of the
cylinder to rise above 50°C.
Positioning and levelling
!It is possible to install the appliance alongside
cupboards whose height does not exceed that of the
hob surface.
!Make sure that the wall in contact with the back of
the appliance is made from a non-flammable, heat-
resistant material (T 90°C).
To install the appliance correctly:
• Place it in the kitchen, dining room or the bed-sit
(not in the bathroom).
• If the top of the hob is higher than the cupboards,
the appliance must be installed at least 600 mm
away from them.
• If the cooker is installed underneath a wall
cabinet, there must be a minimum distance of 420
mm between this cabinet and the top of the hob.
This distance should be increased to 700 mm if the
wall cabinets are flammable (
see figure ).
Ventilation opening
for comburent air
Increase in the gap
between the door and
the flooring
Fumes channelled
straight outside
Fumes channelled through
a chimney or a branched
flue system (reserved for
cooking appliances)

GB
3
• Do not position blinds behind the cooker or less
than 200 mm away from its sides.
• Any hoods must be installed according to the
instructions listed in the relevant operating manual.
Levelling
If it is necessary to level the
appliance, screw the
adjustable feet into the places
provided on each corner of the
base of the cooker (
see figure ).
The legs* fit into the slots on
the underside of the base of
the cooker.
Electrical connection
Install a standardised plug corresponding to the
load indicated on the appliance data plate (
see
Technical data table
).
The appliance must be directly connected to the mains
using an omnipolar circuit-breaker with a minimum
contact opening of 3 mm installed between the
appliance and the mains. The circuit-breaker must be
suitable for the charge indicated and must comply with
current national legislation (the earthing wire must not
be interrupted by the circuit-breaker). The supply cable
must be positioned so that it does not come into
contact with temperatures higher than 50°C at any point.
Before connecting the appliance to the power
supply, make sure that:
• The appliance is earthed and the plug is compliant
with the law.
• The socket can withstand the maximum power of
the appliance, which is indicated by the data plate.
• The voltage is in the range between the values
indicated on the data plate.
• The socket is compatible with the plug of the
appliance. If the socket is incompatible with the
plug, ask an authorised technician to replace it.
Do not use extension cords or multiple sockets.
!Once the appliance has been installed, the power
supply cable and the electrical socket must be
easily accessible.
!The cable must not be bent or compressed.
! The cable must be checked regularly and replaced
by authorised technicians only.
!The manufacturer declines any liability should
these safety measures not be observed.
Gas connection
Connection to the gas network or to the gas cylinder
may be carried out using a flexible rubber or steel
hose, in accordance with current national legislation
and after making sure that the appliance is suited to
the type of gas with which it will be supplied (see the
rating sticker on the cover: if this is not the case
see
below
). When using liquid gas from a cylinder, install a
pressure regulator which complies with current national
regulations. To make connection easier, the gas
supply may be turned sideways*: reverse the position
of the hose holder with that of the cap and replace the
gasket that is supplied with the appliance.
!Check that the pressure of the gas supply is
consistent with the values indicated in the Table of
burner and nozzle specifications (
see below ). This
will ensure the safe operation and durability of your
appliance while maintaining efficient energy
consumption.
Gas connection using a flexible rubber hose
Make sure that the hose complies with current
national legislation. The internal diameter of the hose
must measure: 8 mm for liquid gas supply; 13 mm
for methane gas supply.
Once the connection has been performed, make
sure that the hose:
• Does not come into contact with any parts that
reach temperatures of over 50°C.
• Is not subject to any pulling or twisting forces and
that it is not kinked or bent.
• Does not come into contact with blades, sharp
corners or moving parts and that it is not
compressed.
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
* Only available in certain models

4
GB
• Is easy to inspect along its whole length so that
its condition may be checked.
• Is shorter than 1500 mm.
• Fits firmly into place at both ends, where it will be
fixed using clamps that comply with current
regulations.
!If one or more of these conditions is not fulfilled or if
the cooker must be installed according to the conditions
listed for class 2 - subclass 1 appliances (installed
between two cupboards), the flexible steel hose must
be used instead (
see below ).
Connecting a flexible jointless stainless steel
pipe to a threaded attachment
Make sure that the hose and gaskets comply with
current national legislation.
To begin using the hose, remove the hose holder on
the appliance (the gas supply inlet on the appliance
is a cylindrical threaded 1/2 gas male attachment).
!Perform the connection in such a way that the hose
length does not exceed a maximum of 2 metres,
making sure that the hose is not compressed and
does not come into contact with moving parts.
Checking the tightness of the connection
When the installation process is complete, check the
hose fittings for leaks using a soapy solution. Never
use a flame.
Adapting to different types of gas
It is possible to adapt the appliance to a type of gas
other than the default type (this is indicated on the
rating label on the cover).
Adapting the hob
Replacing the nozzles for the hob burners:
1. Remove the hob grids and slide the burners off
their seats.
2. Unscrew the nozzles using
a 7 mm socket spanner (
see
figure
), and replace them with
nozzles suited to the new type
of gas (
see Burner and nozzle
specifications table
).
3. Replace all the components
by following the above
instructions in reverse.
Adjusting the hob burners’ minimum setting:
1. Turn the tap to the minimum position.
2. Remove the knob and adjust the regulatory
screw, which is positioned inside or next to the tap
pin, until the flame is small but steady.
!If the appliance is connected to a liquid gas
supply, the regulatory screw must be fastened as
tightly as possible.
3. While the burner is alight, quickly change the position
of the knob from minimum to maximum and vice versa
several times, checking that the flame is not
extinguished.
!The hob burners do not require primary air adjustment.
Adapting the oven
Replacing the oven burner nozzle:
1. Open the oven door fully
2. Pull out the sliding oven
bottom (
see diagram ).
3. Remove the oven burner
after unscrewing the screws V
(
see figure ).
4. Unscrew the nozzle using a
special nozzle socket spanner
(
see figure ) or with a 7 mm
socket spanner, and replace it
with a new nozzle that is
suited to the new type of gas
(
see Burner and nozzle
specifications table
).
Adjusting the gas oven burner’s minimum
setting:
1. Light the burner (
see Start-up and Use ).
2. Turn the knob to the minimum position (MIN) after
it has been in the maximum position (MAX) for
approximately 10 minutes.
3. Remove the knob.
4. Tighten or loosen the adjustment screws on the
outside of the thermostat pin (
see figure ) until the
flame is small but steady.
V

GB
5
!In the case of natural gas, the adjustment screw must
be unscrewed by turning it anti-clockwise.
5. Turn the knob from the MAX position to the MIN
position quickly or open and shut the oven door,
making sure that the burner is not extinguished.
Adapting the grill
Replacing the grill burner nozzle:
1. Remove the oven burner
after loosening screw V (
see
figure
).
2. Unscrew the grill burner
nozzle using a special nozzle
socket spanner (
see figure ) or
preferably with a 7 mm socket
spanner, and replace it with a
new nozzle that is suited to the
new type of gas (
see Burner
and nozzle specifications table
).
!Be careful of the spark plug wires and the
thermocouple tubes.
!The oven and grill burners do not require primary
air adjustment.
!After adjusting the appliance so it may be used
with a different type of gas, replace the old rating
label with a new one that corresponds to the new
type of gas (these labels are available from
Authorised Technical Assistance Centres).
!Should the gas pressure used be different (or vary
slightly) from the recommended pressure, a suitable
pressure regulator must be fitted to the inlet hose in
accordance with current national regulations relating
to “regulators for channelled gas”.
TECHNICAL DATA
Oven Dimensions
HxWxD 31x43,5x43,5 cm
Volume 58 l
Useful
measurements
relating to the
oven compartment
width 46 cm
depth 42 cm
height 8,5 cm
Voltage and
frequency see data plate
Burners
may be adapted for use with any
type of gas shown on the data
plate.
EC Directives 2006/95/EC dated
12/12/06 (Low Voltage) and
subsequent amendments -
04/108/EC dated 15/12/04
(Electromagnetic Compatibility)
and subsequent amendments -
90/396/EEC dated 29/06/90 (Gas)
and subsequent amendments -
90/68/EEC dated 22/07/93 and
subsequent amendments. -
2002/96/EC.
1275/2008(Stand-by/Off-mode)
V
I

6
GB Table of burner and nozzle specifications
Table 1 Liquid Gas Natural Gas
Diameter
(mm)
Thermal Power
kW (p.c.s.*)
By Pass
1/100
Nozzle
1/100
Flow*
g/h
Nozzle
1/100
Flow*
l/h
Burner
Nominal Reduced (mm) (mm) *** ** (mm)
Fast
(Large)(R) 100 3.00 0.7 41 86 218 214 116 286
Semi Fast
(Medium)(S) 75 1.90 0.4 30 70 138 136 106 181
Auxiliary
(Small)(A) 55 1.00 0.4 30 50 73 71 79 95
Oven - 2.60 1.0 52 78 189 186 119 189
Grill - 2.50 - - 80 182 179 122 238
Supply
Pressures
Nominal (mbar)
Minimum (mbar)
Maximum (mbar)
28-30
20
35
37
25
45
20
17
25
* At 15°C 1013 mbar-dry gas *** Butane P.C.S. = 49,47 MJ/Kg
** Propane P.C.S. = 50,37 MJ/K
g
Natural P.C.S. = 37,78 MJ/m³
SS
RA
CG64SG1 F/HA
CG64SG1 X F/HA
CG64SG1 EX/HA
CG64G1 F/HA
CG64G1 X F/HA
CG64G1 EX/HA

GB
7
Description of the
appliance
*Only available in certain models.
Control panel
Overall view
Hob grid
Glass cover *
Control panel
GRILL rack
DRIPPING PAN
GUIDE RAILS
for the sliding racks
position 3
position 2
position 1
Gas burner Containment
surface for spills
Adjustable foot Adjustable foot
position 5
position 4
OVEN
control knob
TIMER
knob*
Hob BURNER
control knobs
OVEN LIGHT and
ROTISSERIE button

8
GB
!Before operating the product, remove all plastic
film from the sides of the appliance.
Using the hob
Lighting the burners
For each BURNER knob there is a complete ring
showing the strength of the flame for the relevant
burner.
To light one of the burners on the hob:
1. Bring a flame or gas lighter close to the burner.
2. Press the BURNER knob and turn it in an
anticlockwise direction so that it is pointing to the
maximum flame setting E.
3. Adjust the intensity of the flame to the desired
level by turning the BURNER knob in an
anticlockwise direction. This may be the minimum
setting C, the maximum setting Eor any position in
between the two.
If the appliance is fitted
with an electronic lighting
device* (
see figure; C ),
press the BURNER knob
and turn it in an
anticlockwise direction,
towards the minimum
flame setting, until the
burner is lit. The burner
may be extinguished when the knob is released. If this
occurs, repeat the operation, holding the knob down
for a longer period of time.
!Since the hob burners are equipped with a safety
device (X), you must hold the control knob in for
about 3-7 seconds after the burner has been lighted
to allow the gas to pass until the safety
thermocouple has heated.
!If the flame is accidentally extinguished, switch off
the burner and wait for at least 1 minute before
attempting to relight it.
To switch the burner off, turn the knob until it
reaches the stop position •.
Practical advice on using the burners
For the burners to work in the most efficient way
possible and to save on the amount of gas
consumed, it is recommended that only pans that
have a lid and a flat base are used. They should also
be suited to the size of the burner.
Start-up and use
To identify the type of burner, please refer to the
diagrams contained in the “Burner and nozzle
specifications”.
!On the models supplied with a reducer shelf,
remember that this should be used only for the
auxiliary burner when you use casserole dishes with
a diameter under 12 cm.
Using the oven
!The first time you use your appliance, heat the
empty oven with its door closed at its maximum
temperature for at least half an hour. Ensure that the
room is well ventilated before switching the oven off
and opening the oven door. The appliance may emit
a slightly unpleasant odour caused by protective
substances used during the manufacturing process
burning away.
!Never put objects directly on the bottom of the
oven; this will avoid the enamel coating being
damaged. Only use position 1 in the oven when
cooking with the rotisserie spit.
Lighting the oven
To light the oven burner, bring
a flame or gas lighter close to
opening F (
see figure ) and
press the OVEN control knob
while turning it in an
anticlockwise direction until it
reaches the MAX position.
If the appliance is fitted with an electronic lighting
device* (
see figure ), press the OVEN knob and turn
it in an anticlockwise direction, towards the MAX
position, until the burner is lit. If, after 15 seconds,
the burner is still not alight, release the knob, open
the oven door and wait for at least 1 minute before
trying to light it again. If there is no electricity the
burner may be lit using a flame or a lighter, as
described above.
!The oven is fitted with a safety device and it is
therefore necessary to hold the OVEN control knob
down for approximately 6 seconds.
.
F
*Only available in certain models
Burner ø Cookware diameter (cm)
Fast (R) 24 - 26
Semi Fast (S) 16 - 20
Auxiliary (A) 10 - 14
X
C

GB
9
*Only available in certain models.
!If the flame is accidentally extinguished, switch off
the burner and wait for at least 1 minute before
attempting to relight the oven.
Adjusting the temperature
To set the desired cooking temperature, turn the
OVEN control knob in an anticlockwise direction.
Temperatures are displayed on the control panel and
may vary between MIN (150°C) and MAX (250°C).
Once the set temperature has been reached, the
oven will keep it constant by using its thermostat.
Grill
To light the grill, bring a flame or gas lighter close to
the burner and press the OVEN control knob while
turning it in a clockwise direction until it reaches the
dposition. If the appliance is fitted with an
electronic lighting device* (
see figure ), press the
OVEN knob and turn it in an clockwise direction,
towards the d position, until the burner is lit. The
grill enables the surface of food to be browned
evenly and is particularly suitable for roast dishes,
schnitzel and sausages. Place the rack in position 4
or 5 and the dripping pan in position 1 to collect fat
and prevent the formation of smoke.
!The grill is fitted with a safety device and it is
therefore necessary to hold the OVEN control knob
down for approximately 6 seconds.
!If the flame is accidentally
extinguished, switch off the
burner and wait for at least 1
minute before attempting to
relight the grill.
!When using the grill, leave
the oven door ajar, positioning
the deflector D between the door and the control
panel (
see figure ) in order to prevent the knobs from
overheating.
Turnspit
To operate the rotisserie (
see diagram ) proceed as
follows:
1. Place the dripping
pan in position 1.
2. Place the rotisserie
support in position 4
and insert the spit in the
hole provided on the
back panel of the oven.
3. Acitvate the function
by pressing the
TURNSPIT button.
Oven light
The light may be switched on at any moment by
pressing the OVEN LIGHT button.
Timer*
To activate the Timer proceed as follows:
1. Turn the TIMER knob in a clockwise direction 4
for almost one complete revolution to set the buzzer.
2. Turn the TIMER knob in an anticlockwise direction
5to set the desired length of time.
D

10
GB Oven cooking advice table
Foods Weight (in
kg) Rack position Preheating time (min) Recommended Temperature (°C) Cooking time (minutes)
Pasta
Lasagne
Cannelloni
Gratin dishes
2.5
2.5
2.5
3
3
3
10
10
10
210
200
200
60-75
40-50
40-50
Meat
Veal
Chicken
Duck
Rabbit
Pork
Lamb
1.7
1.5
1.8
2
2.1
1.8
3
3
3
3
3
3
10
10
10
10
10
10
200
220
200
200
200
200
85-90
90-100
100-110
70-80
70-80
90-95
Fish
Mackerel
Dentex
Trout baked in foil
1.1
1.5
1
3
3
3
10
10
10
180-200
180-200
180-200
35-40
40-50
40-45
Pizza
Neapolitan-style 1 3 15 220 15-20
Pies
Biscuits
Tart
Savoury pies
Leavened cakes
0.5
1.1
1
1
3
3
3
3
15
15
15
15
180
180
180
180
30-35
30-35
45-50
35-40
Grilled foods
Veal steak
Cutlets
Hamburgers
Mackerel
Toast
1
1.5
1
1
4 pcs
4
4
3
4
4
5
5
5
5
5
15-20
20
20-30
15-20
2-4
Grilling using the rotisserie
Spit-roast veal
Spit-roast chicken
1
2
-
-
5
5
70-80
70-80
Grilling using the multi-spit rotisserie*
Meat kebabs
Vegetable kebabs
1
0.8
-
-
5
5
40-45
25-30

GB
11
Precautions and tips
!This appliance has been designed and manufactured in
compliance with international safety standards.
The following warnings are provided for safety reasons
and must be read carefully.
General safety
• The appliance was designed for domestic use
inside the home and is not intended for commercial
or industrial use.
• The appliance must not be installed outdoors, even in
covered areas. It is extremely dangerous to leave the
appliance exposed to rain and storms.
• Do not touch the appliance with bare feet or with wet
or damp hands and feet.
• The appliance must be used by adults only for
the preparation of food, in accordance with the
instructions outlined in this booklet. Any other
use of the appliance (e.g. for heating the room)
constitutes improper use and is dangerous. The
manufacturer may not be held liable for any
damage resulting from improper, incorrect and
unreasonable use of the appliance.
• The instruction booklet accompanies a class 1
(insulated) or class 2 - subclass 1 (recessed
between 2 cupboards) appliance.
•When the appliance is in use, the heating
elements and some parts of the oven door
become extremely hot. Make sure you don't
touch them and keep children well away.
• Make sure that the power supply cables of other
electrical appliances do not come into contact with
the hot parts of the oven.
• The openings used for the ventilation and dispersion
of heat must never be covered.
• Do not close the glass hob cover (selected models
only) when the burners are alight or when they are
still hot.
• Always use oven gloves when placing cookware in
the oven or when removing it.
• Do not use flammable liquids (alcohol, petrol, etc...)
near the appliance while it is in use.
• Do not place flammable material in the lower storage
compartment or in the oven itself. If the appliance is
switched on accidentally, it could catch fire.
• The internal surfaces of the compartment (where
present) may become hot.
• Always make sure the knobs are in the •position
and that the gas tap is closed when the appliance is
not in use.
• When unplugging the appliance, always pull the plug
from the mains socket; do not pull on the cable.
• Never perform any cleaning or maintenance work
without having disconnected the appliance from the
electricity mains.
• If the appliance breaks down, under no circumstances
should you attempt to repair the appliance yourself.
Repairs carried out by inexperienced persons may
cause injury or further malfunctioning of the appliance.
Contact Assistance.
• Do not rest heavy objects on the open oven door.
• Do not let children play with the appliance.
• The appliance should not be operated by people
(including children) with reduced physical, sensory
or mental capacities, by inexperienced individuals
or by anyone who is not familiar with the product.
These individuals should, at the very least, be
supervised by someone who assumes responsibility
for their safety or receive preliminary instructions
relating to the operation of the appliance.
• If the cooker is placed on a pedestal, take the
necessary precautions to prevent the same from
sliding off the pedestal itself.
• The appliance should not be operated by people
(including children) with reduced physical, sensory
or mental capacities, by inexperienced individuals
or by anyone who is not familiar with the product.
These individuals should, at the very least, be
supervised by someone who assumes responsibility
for their safety or receive preliminary instructions
relating to the operation of the appliance.
• Do not let children play with the appliance.
Disposal
• When disposing of packaging material: observe local
legislation so that the packaging may be reused.
• The European Directive 2002/96/EC on Waste
Electrical and Electronic Equipment (WEEE),
requires that old household electrical appliances
must not be disposed of in the normal unsorted
municipal waste stream. Old appliances must be
collected separately in order to optimise the
recovery and recycling of the materials they contain
and reduce the impact on human health and the
environment. The crossed out “wheeled bin” symbol
on the product reminds you of your obligation, that
when you dispose of the appliance it must be
separately collected.
Consumers should contact their local authority or
retailer for information concerning the correct
disposal of their old appliance.
Respecting and conserving the
environment
• You can help to reduce the peak load of the
electricity supply network companies by using the
oven in the hours between late afternoon and the
early hours of the morning.
• Check the door seals regularly and wipe them clean to
ensure they are free of debris so that they adhere
properly to the door, thus avoiding heat dispersion.

12
GB Switching the appliance off
Disconnect your appliance from the electricity supply
before carrying out any work on it.
Cleaning the appliance
!Never use steam cleaners or pressure cleaners on
the appliance.
• The stainless steel or enamel-coated external parts
and the rubber seals may be cleaned using a
sponge that has been soaked in lukewarm water
and neutral soap. Use specialised products for the
removal of stubborn stains. After cleaning, rinse well
and dry thoroughly. Do not use abrasive powders or
corrosive substances.
• The hob grids, burner caps, flame spreader rings
and burners may be removed to make cleaning
easier; wash them in hot water and non-abrasive
detergent, making sure all burnt-on residue is
removed before drying them thoroughly.
• Clean the terminal part of the flame failure safety
devices* frequently.
• The inside of the oven should ideally be cleaned
after each use, while it is still lukewarm. Use hot
water and detergent, then rinse well and dry with a
soft cloth. Do not use abrasive products.
•Clean the glass part of the oven door using a
sponge and a non-abrasive cleaning product, then
dry thoroughly with a soft cloth. Do not use rough
abrasive material or sharp metal scrapers as these
could scratch the surface and cause the glass to
crack.
• The accessories can be washed like everyday
crockery, and are even dishwasher safe.
Inspecting the oven seals
Check the door seals around the oven regularly. If the
seals are damaged, please contact your nearest
Authorised After-sales Service Centre. We recommend
that the oven is not used until the seals have been
replaced.

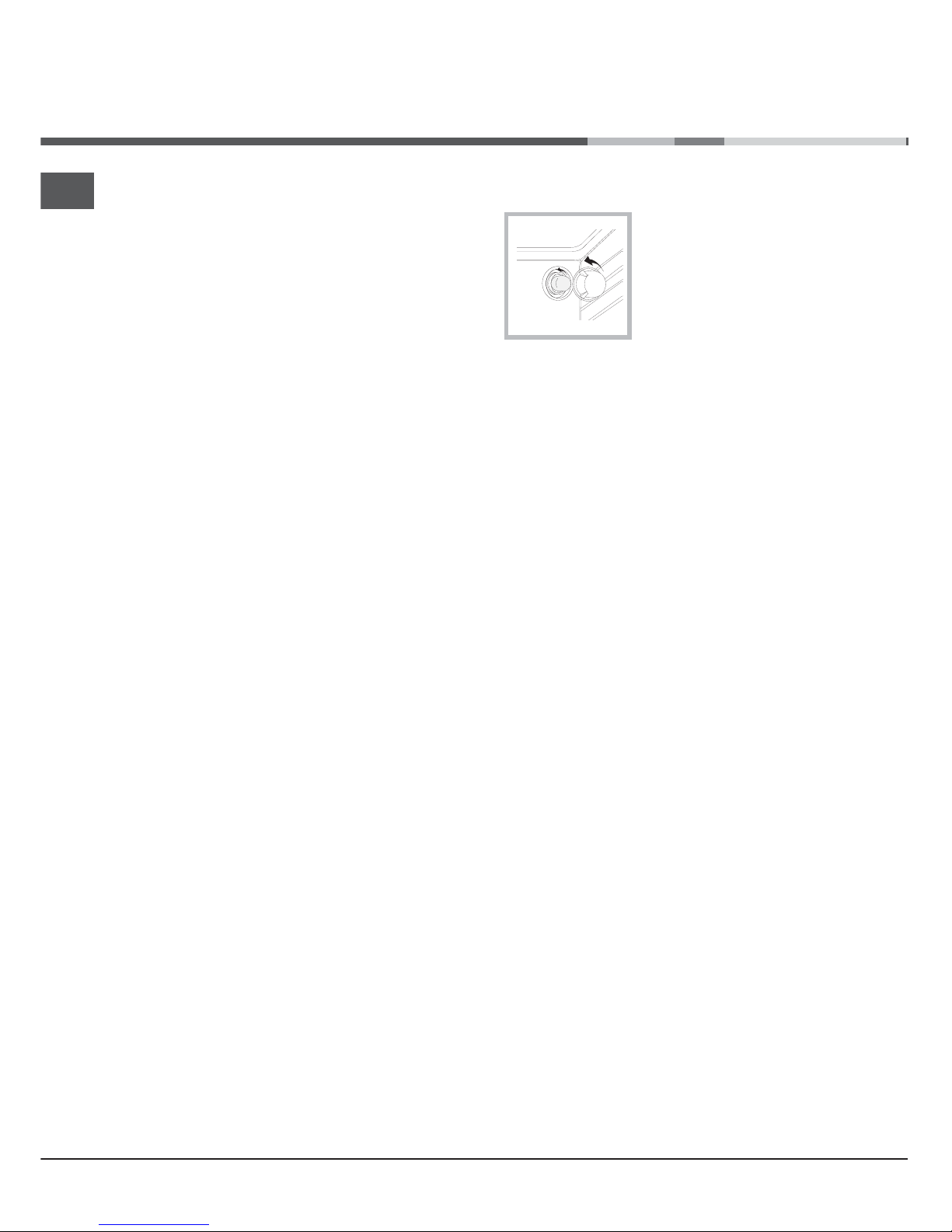

Replacing the oven light bulb
1. After disconnecting the oven
from the electricity mains,
remove the glass lid covering
the lamp socket (
see figure ).
2. Remove the light bulb and
replace it with a similar one:
voltage 230 V, wattage 25 W,
cap E 14.
3. Replace the lid and reconnect the oven to the
electricity supply.
Gas tap maintenance
Over time, the taps may become jammed or difficult to
turn. If this happens, the tap must be replaced.
!This procedure must be performed by a qualified
technician authorised by the manufacturer.
The catalytic self-cleaning system*
Some models have oven liners coated with a porous
enamel also known as catalytic enamel.
When hot, this enamel destroys all greasy food
particles. For this "oxidation" to occur, the oven liners
must reach a temperature of at least 170°C.
When cooking is done, should some grease and food
particles remain on the oven liners, leave the appliance
on with nothing in it and the door shut, with the OVEN
knob on the maximum setting, for 60-90 minutes,
depending on the degree of soil. You can remove
large amounts of grease using hot water and a soft
brush.
!Catalytic enamel is very strong, but nonetheless,
avoid:
scratching the enamel with sharp objects (i.e. a knife),
and using abrasive detergents or products to clean it,
otherwise you will destroy the enamel's self-cleaning
properties.
Assistance
!Never use the services of an unauthorised technician.
Please have the following information to hand:
• The type of problem encountered.
• The appliance model (Mod.).
• The serial number (S/N).
The latter two pieces of information can be found on
the data plate located on the appliance.
Care and maintenance
*Only available in certain models.

CUISINIERE
Mode d’emploi
Sommaire
Installation, 14-18
Positionnement et nivellement
Raccordement électrique
Raccordement gaz
Adaptation aux différents types de gaz
Caractéristiques techniques
Tableau Caractéristiques des brûleurs et des
injecteurs
Description de l’appareil, 19
Vue d’ensemble
Tableau de bord
Mise en marche et utilisation, 20-22
Utilisation du plan de cuisson
Utilisation du four
Tableau de cuisson
Précautions et conseils, 23
Sécurité générale
Mise au rebut
Economies et respect de l’environnement
Nettoyage et entretien, 2424
2424
24
Mise hors tension
Nettoyage de l’appareil
Entretien robinets gaz
Remplacement de l’ampoule d’éclairage du four
Nettoyage automatique du four par catalyse
Assistance
Français, 13
FR
FR
English, 1
GB
CG64SG1 F/HA
CG64SG1 X F/HA
CG64SG1 EX/HA

1414
1414
14
FR
!Conservez ce mode d’emploi pour pouvoir le
consulter à tout moment. En cas de vente, de cession
ou de déménagement, veillez à ce qu’il suive
l’appareil.
!Lisez attentivement les instructions : elles
contiennent des conseils importants sur l’installation,
l’utilisation et la sécurité de votre appareil.
!L’installation de l’appareil doit être effectuée par un
professionnel du secteur conformément aux
instructions du fabricant.
!N’importe quelle opération de réglage, d’entretien,
etc., doit être effectuée après avoir débranché la prise
de la cuisinière.
Conditions réglementaires d’installation
Le raccordement gaz devra être fait par un
professionnel qualifié qui assurera la bonne
alimentation en gaz et le meilleur réglage de la
combustion des brûleurs. Ces opérations
d’installation, quoique simples, sont délicates et
primordiales pour que votre cuisinière vous rende le
meilleur service. L’installation doit être effectuée
conformément aux textes réglementaires et règles de
l’art en vigueur, notamment:
• Arrêté du 2 août 1977. Règles techniques et de
sécurité applicables aux installations de gaz
combustibles et d’hydro-carbures liquéfiés situées
à l’intérieur des bâtiments d’habitation et de leur
dépendances.
• Norme DTU P45-204. Installations de gaz
(anciennement DTU n° 61-1-installations de gaz -
Avril 1982 + additif n°1 Juillet 1984).
• Règlement sanitaire départemental.
Aération des locaux
L’appareil doit être installé dans des locaux qui sont
aérés en permanence, selon les prescriptions des
Normes en vigueur dans le pays d’installation. Il est
indispensable que la pièce où l’appareil est installé
dispose d’une quantité d’air égale à la quantité d’air
comburant nécessaire à une bonne combustion du
gaz (le flux d’air doit être d’au moins 3 m3/h par kW de
puissance installée).
Les prises d’air, protégées par des grilles, doivent
disposer d’un conduit d’au moins 2 cm2 de section
utile et dans une position qui leur évite tout risque
d’être bouchées accidentellement, même
partiellement (voir figure A).
Ces ouvertures doivent être agrandies de 100%
(surface minimale 2 cm2) en cas d’appareils
dépourvus du dispositif de sécurité de flamme et
quand l’afflux de l’air provient de manière indirecte de
pièces voisines (voir figure B) – à condition qu’il ne
s’agisse pas de parties communes du bâtiment, de
chambres à coucher ou de locaux à risque d’incendie
– équipées d’un conduit d’aération avec l’extérieur
comme décrit plus haut.
A B
!Après une utilisation prolongée de l’appareil, il est
conseillé d’ouvrir une fenêtre ou d’augmenter la
vitesse de ventilateurs éventuels.
Evacuation des fumées de combustion
La pièce doit prévoir un système d’évacuation vers
l’extérieur des fumées de combustion réalisé au
moyen d’une hotte reliée à une cheminée à tirage
naturel ou par ventilateur électrique qui entre
automatiquement en fonction dès qu’on allume
l’appareil (voir figures).
!Les gaz de pétrole liquéfiés, plus lourds que l’air, se
déposent et stagnent dans le bas. Les locaux qui
contiennent des bouteilles de G.P.L doivent donc
prévoir des ouvertures vers l’extérieur afin de permettre
l’évacuation du gaz par le bas en cas de fuites
accidentelles. Ne pas installer ou entreposer de
bouteilles de GPL, vides ou partiellement pleines, dans
des locaux qui se trouvent en sous-sol (caves etc.). Ne
gardez dans la pièce que la bouteille que vous êtes en
train d’utiliser, loin de sources de chaleur (fours, feux
de bois, poêles etc.) qui pourraient amener sa
température à plus de 50°C.
A
Evacuation par cheminée ou
conduit de fumée ramifié (réservé
aux appareils de cuisson)
Installation
Local adjacent Local à ventiler
Ouverture de ventilation
pour l’air comburant
Agrandissement de la
fissure entre la porte et
le sol
Evacuation
directement à
l’extérieur

FR
1515
1515
15
Positionnement et nivellement
!L’appareil peut être installé à côté de meubles dont
la hauteur ne dépasse pas celle du plan de cuisson.
!Assurez-vous que le mur en contact avec la paroi
arrière de l’appareil est réalisée en matériel ignifuge
résistant à la chaleur (T 90°C).
Pour une installation correcte :
• installez cet appareil dans une cuisine, une salle à
manger ou un studio (jamais dans une salle de
bains);
• si le plan de cuisson de la cuisinière dépasse le
plan de travail des meubles, ces derniers doivent
être placés à au moins 200 mm de l’appareil;
• si la cuisinière est
installée sous un
élément suspendu, il
faut que ce dernier soit
placé à au moins 420mm
de distance du plan. Il
faut prévoir une distance
de 700mm si les
éléments suspendus sont
inflammables (
voir
figure
);
• ne placez pas de rideaux derrière la cuisinière ou
sur ses côtés à moins de 200 mm de distance;
• pour l’installation de hottes, conformez-vous aux
instructions de leur notice d’emploi.
Nivellement
Pour mettre l’appareil bien à
plat, vissez les pieds de
réglage fournis aux
emplacements prévus aux
coins à la base de la cuisinière
(voir figure).
Montage des pieds* par
encastrement sous la base.
Raccordement électrique
Montez sur le câble une prise normalisée pour la
charge indiquée sur l’étiquette des caractéristiques
(
voir tableau des caractéristiques techniques ).
En cas de raccordement direct au réseau, il faut
intercaler entre l’appareil et le réseau un interrupteur à
coupure omnipolaire ayant au moins 3 mm
d’écartement entre les contacts, dimensionné à la
charge et conforme aux normes en vigueur (le fil de
terre ne doit pas être interrompu par l’interrupteur). Le
câble d’alimentation ne doit atteindre, en aucun point,
des températures dépassant de 50°C la température
ambiante.
Avant de procéder au branchement, assurez-vous que :
• la prise est bien munie d’une terre conforme à la loi;
• la prise est bien apte à supporter la puissance
maximale de l’appareil, indiquée sur la plaquette
signalétique;
• la tension d’alimentation est bien comprise entre les
valeurs indiquées sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de
l’appareil. Si ce n’est pas le cas, remplacez la prise
ou la fiche, n’utilisez ni rallonges ni prises multiples.
!Après installation de l’appareil, le câble électrique et
la prise de courant doivent être facilement
accessibles
!Le câble ne doit être ni plié ni excessivement écrasé.
!Le câble doit être contrôlé périodiquement et ne
peut être remplacé que par un technicien agréé.
!Nous déclinons toute responsabilité en cas de
non respect des normes énumérées ci-dessus.
Raccordement gaz
Pour raccorder l’appareil au réseau de distribution du
gaz ou à la bouteille de gaz utilisez un tuyau flexible
en caoutchouc ou en acier, conformément à la
réglementation en vigueur. Assurez-vous auparavant
que l’appareil est bien réglé pour le type de gaz
d’alimentation utilisé (
voir étiquette sur le couvercle :
autrement voir ci-dessous
). Si l’alimentation s’effectue
avec du gaz liquide en bouteille, utilisez des
régulateurs de pression conformes à la
réglementation en vigueur dans le pays. Pour
simplifier le raccordement, l’alimentation du gaz est
orientable latéralement* : inversez l’about annelé avec
le bouchon de fermeture et remplacez le joint
d’étanchéité (
fourni avec l’appareil ).
!Pour un fonctionnement en toute sécurité, pour un
meilleur emploi de l’énergie et une plus longue durée
de vie de l’appareil, vérifiez que la pression
d’alimentation respecte bien les valeurs indiquées
dans le tableau Caractéristiques des brûleurs et des
injecteurs (voir ci-dessous).
*N’existe que sur certains modèles
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.

1616
1616
16
FR
Raccordement gaz par tuyau flexible en caoutchouc
Assurez-vous que le tuyau est bien conforme aux
normes applicables dans le pays d’installation. Le
tuyau doit avoir un diamètre intérieur de : 8 mm en cas
d’alimentation au gaz liquide; 15 mm en cas
d’alimentation au gaz naturel.
Après avoir effectué le raccordement, assurez-vous
que le tuyau :
• ne touche en aucun point à des parties pouvant
atteindre plus de 50°C;
• ne soit pas soumis à traction ou torsion et ne
présente pas de pliures ou étranglements;
• ne risque pas d’entrer en contact avec des corps
tranchants, des arêtes vives, des parties mobiles et
ne soit pas écrasé;
• puisse être facilement contrôlable sur toute sa
longueur pour vérifier son état de conservation;
• ait moins de 1500mm de long;
• soit bien fixé à ses deux extrémités à l’aide de
bagues de serrage conformes à la réglementation
en vigueur dans le pays.
!Si une ou plusieurs de ces conditions ne peuvent
être remplies ou que la cuisinière est installée dans
des conditions de classe 2 – sous-classe 1 (appareil
encastré entre deux meubles), il faut utiliser un tuyau
flexible en acier (
voir ci-dessous ).
Raccordement gaz par tuyau flexible en acier inox,
à paroi continue avec raccords filetés
Assurez-vous que le tuyau et les joints sont bien
conformes aux normes applicables dans le pays
d’installation.
Pour installer le tuyau, enlevez l’about annelé équipant
l’appareil (le raccord d’entrée du gaz à l’appareil est
fileté 1/2 gaz mâle cylindrique).
!Procédez au raccordement de manière à ce que la
longueur du tuyau ne dépasse pas 2 mètres
d’extension maximale. Veillez à ce que le tuyau ne
soit pas écrasé et ne touche en aucun point à des
parties mobiles.
Vérification de l’étanchéité
Une fois l’installation terminée, vérifiez l’étanchéité de
tous les raccords en utilisant une solution
savonneuse, n’utilisez jamais de flamme.
Adaptation aux différents types de gaz
L’appareil peut être adapté à un type de gaz autre
que celui pour le quel il a été conçu (indiqué sur
l’étiquette de réglage sur le couvercle).
Adaptation du plan de cuisson
Remplacement des injecteurs des brûleurs du plan de
cuisson:
1.enlevez les grilles du plan de cuisson et sortez les
brûleurs de leur logement;
2. dévissez les injecteurs à
l’aide d’une clé à tube de 7mm
(voir figure), et remplacez-les
par les injecteurs adaptés au
nouveau type de gaz (voir
tableau Caractéristiques des
brûleurs et des injecteurs) ;
3.remontez les différentes parties en effectuant les
opérations dans le sens inverse.
Réglage des minima des brûleurs du plan de
cuisson :
1.placez le robinet sur la position minimum;
2.enlevez le bouton et tournez la vis de réglage
positionnée à l’intérieur ou sur le côté de la tige du
robinet jusqu’à obtenir une petite flamme régulière;
!En cas de gaz naturel, il faut dévisser la vis de
réglage en tournant dans le sens inverse des aiguilles
d’une montre;
3.vérifiez si, en tournant rapidement le robinet du
maximum au minimum, le brûleur ne s’éteint pas.
!Les brûleurs du plan de cuisson ne nécessitent pas
de réglage de l’air primaire.
Adaptation du four
Remplacement du brûleur du four:
1. ouvrez complètement la porte du four;
2. enlever la protection
coulissante
(
voir figure );
3. déposer le brûleur du four
après avoir enlevé la vis V (
voir
figure
);
V

FR
1717
1717
17
4. dévisser l’injecteur du brûleur
à l’aide de la clé à tube spéciale
pour injecteurs (
voir figure ) ou
d’une clé à tube de 7 mm et le
remplacer par l’injecteur adapté
au nouveau type de gaz (
voir
tableau Caractéristiques des
brûleurs et des injecteurs
).
Réglage du minimum du brûleur du four à gaz :
1. allumer le brûleur (
voir Mise en marche et
Utilisation
);
2. amener la manette sur la position minimum (MIN)
après l’avoir laissée pendant environ 10 minutes sur la
position maximum (MAX);
3. enlever le bouton;
4. agir sur la vis de réglage positionnée à l’extérieur
de la tige du thermostat (
voir figure ) jusqu’à obtenir
une petite flamme régulière.
!En cas de gaz naturel, il faut dévisser la vis de
réglage en tournant dans le sens inverse des aiguilles
d’une montre;
5. vérifier si, en tournant rapidement le bouton de la
position MAX à la position MIN, ou en ouvrant et
fermant rapidement la porte du four, le brûleur ne
s’éteint pas.
Adaptation du gril
Remplacement de l'injecteur du brûleur du gril :
1. déposer le brûleur du gril
après avoir enlevé la vis V
(voir
figure);
2. dévisser l'injecteur du
brûleur du gril à l'aide de la clé
à tube adaptée pour les
injecteurs
(voir Figure) , ou
mieux encore avec une clé à
tube de 7 mm. et le remplacer
par celui adapté au nouveau
type de gaz
(voir tableau
Caractéristiques brûleurs et injecteurs).
!Les brûleurs du four et du gril ne nécessitent pas de
réglage de l'air primaire.
!Faire très attention aux câbles des bougies et aux
tuyaux des thermocouples.
!Après avoir procédé au réglage pour le nouveau
type de gaz, remplacer la vieille étiquette par celle
correspondant au nouveau gaz, disponible dans les
centres d’assistance technique agréés.
!Si la pression du gaz diffère (ou varie) par rapport à
la pression prévue, il faut installer, sur la tuyauterie
d’entrée un régulateur de pression approprié
conforme à la réglementation sur les “régulateurs pour
gaz canalisés” en vigueur dans le pays.
V
I
CARACTERISTIQUES TECHNIQUES
Dimensions du
Four HxLxP 31x43,5x43,5 cm
Volume 58 l
Dimensions utiles
du tiroir chauffe-
plats
largeur 46 cm
profondeur 42 cm
hauteur 8,5 cm
Tension et
fréquence
d’alimentation : voir plaquette signalétique
Brûleurs adaptables à n'importe quel type de
gaz parmi ceux indiqués sur le
plaquette signalétique
Directives Communautaires
2006/95/EC du 12/12/06 (Basse
Tension) et modifications suivantes
- 2004/108/EC du 15/12/04
(Compatibilité Electromagnétique)
et modifications suivantes -
90/369/EEC du 29/06/90 (Gaz) et
modifications suivantes -
93/68/EECdu 22/07/93 et
modifications suivantes -
2002/96/EC
1275/2008(Stand-by/Off-mode)

1818
1818
18
FR
Tableau Caractéristiques des brûleurs et des injecteurs
Tableau 1 Gaz liquide Gaz naturel
Brûleur Diamètre
(mm)
Puissance
termique
kW (p.c.s.*)
Bipasse
1/100
injecteur
1/100
débit*
g/
injecteur
1/100
débit*
l/
Nomin. Réduit.(mm) (mm) *** ** (mm) G20 G25
Rapide
(Grand)(R) 100 3.00 0.7041 86218214 116 286332
Semi Rapide
(Moyen)(S) 75 1.900.40 3070138 136106181210
Auxiliaire
(Petit)(A) 55 1.00 0.40 305073 7179 95 111
Four 2.60 1.00 5278 182179 119238 277
Gril 2.50 80182179 122 238 277
Pressions
d'alimentation
Nominale (mbar)
Minimum (mbar)
Maximum (mbar)
28-30
20
35
37
25
45
20
17
25
25
20
30
* A 15°C et 1013 mbar-gaz sec
** Propane P.C.S. = 50,37 MJ/Kg
*** Butane P.C.S. = 49,47 MJ/Kg
Naturel G20 P.C.S = 37,78 MJ/m3
Naturel G25 P.C.S = 32,49 MJ/m3
SS
RA
CG64SG1 F/HA CG64G1 F/HA
CG64SG1 X F/HA CG64G1 X F/HA
CG64SG1 EX/HA CG64G1 EX/HA
Tension et fréquence d'alimentation de la partie électrique et
caractéristiques de la partie gaz
Modèle Partie gaz Partie électrique
Classe Puissance nominale
kW (1)
Tension
CG 4G1 EX II2E+3+10,40 (756 g h-G30)
(743 g h - G31)
220-240V~
50-60Hz
(1) Les valeurs exprimées en g h se réfèrent aux capacités pour les
gaz liquides (butane, propane).

FR
1919
1919
19
Description de l’appareil
*N’existe que sur certains modèles
Vue d’ensemble
Tableau de bord
Manette
FOUR
Manette
MINUTEUR*
Manettes BRÛLEURS
du plan de cuisson
Bouton
TOURNEBROCHE et ECLAIRAGE FOUR
Grille du plan de cuisson
Couvercle en verre*
Tableau de bord
Support GRILLE
Support LECHEFRITE
GLISSIERES
de coulissement
niveau 3
niveau 2
niveau 1
Brûleur à gaz Plateau du
plan de cuisson
Pied de réglage Pied de réglage
niveau 5
niveau 4

2020
2020
20
FR
!Avant toute utilisation, vous devez impérativement
enlever les films plastiques situés sur les côtés de
l’appareil
Utilisation du plan de cuisson
Allumage des brûleurs
Un petit cercle plein près de chaque manette
BRULEUR indique le brûleur associé à ce dernier.
Pour allumer un brûleur du plan de cuisson :
1. approchez une flamme ou un allume-gaz ;
2. poussez sur le manette du BRULEUR tout en le
tournant dans le sens inverse des aiguilles d’une
montre jusqu’au symbole grande flamme E.
3. pour régler la puissance de la flamme souhaitée,
tournez le manette BRULEUR dans le sens inverse
des aiguilles d’une montre : sur la position minimum
C, sur la position maximum Eou sur une position
intermédiaire.
Si l’appareil est équipé d’un allumage électronique*
(C) (
voir figure ) il suffit de pousser et de tourner en
même temps dans le sens inverse des aiguilles
d’une montre le bouton BRULEUR sur le symbole
petite flamme, jusqu’à l’allumage. Il peut arriver que
le brûleur s’éteigne dès que vous lâchez le bouton.
Dans ce cas, essayez à nouveau en poussant plus
longtemps sur le bouton.
Si l’appareil est équipé d’un dispositif de sécurité de
flamme (X), pousser sur le bouton BRULEUR
pendant 3-7 secondes pour garder la flamme
allumée et pour activer le dispositif.
!En cas d’extinction accidentelle des flammes,
éteignez le brûleur et attendez au moins 1 minute
avant de tenter de rallumer.
Pour éteindre le brûleur, tournez le bouton jusqu’à la
position d’arrêt .
Conseils pratiques pour l’utilisation des brûleurs
Pour un meilleur rendement des brûleurs et une
moindre consommation de gaz, utilisez des
casseroles à fond plat, munies de couvercle et d’un
diamètre adapté au brûleur :
Mise en marche et utilisation
Brûleur ø Diamètre récipients (cm)
Rapide (R) 24  26
Semi-Rapide (S) 16  20
Auxiliaire (A) 10  14
Pour distinguer le type de brûleur reportez-vous aux
dessins figurant dans le paragraphe
"Caractéristiques des brûleurs et des injecteurs"
!Pour les modèles équipés d'une grille de réduction,
n'utilisez cette dernière que pour le brûleur auxiliaire
quand vous utilisez des casseroles ayant moins de
12 cm de diamètre.
Utilisation du four
!Lors de son premier allumage, faites fonctionner le
four à vide, porte fermée, pendant au moins une
heure en réglant la température à son maximum.
Puis éteignez-le, ouvrez la porte et aérez la pièce.
L’odeur qui se dégage est due à l’évaporation des
produits utilisés pour protéger le four.
!Ne posez jamais d’objets à même la sole du four,
vous pourriez abîmer l’émail. N’utilisez la position 1
du four qu’en cas de cuissons au tournebroche.
Allumage du four
Pour allumer le brûleur du four,
approchez une flamme ou un
allume-gaz de l’orifice F (voir
figure), poussez sur le bouton
FOUR et tournez-le en même
temps dans le sens inverse
des aiguilles d’une montre
jusqu’à la position MAX.
Si l’appareil est équipé d’un allumage électronique*
il suffit de pousser sur le bouton FOUR et de le
tourner en même temps dans le sens inverse des
aiguilles d’une montre jusqu’à la position MAX,
jusqu’à l’allumage. Si au bout de 15 secondes le
brûleur ne s’est toujours pas allumé, lâchez le
bouton, ouvrez la porte du four et attendez au moins
1 minute avant de tenter un nouvel allumage. En cas
de panne de courant, vous pouvez allumer le brûleur
avec une flamme ou avec un allume-gaz comme
décrit plus haut.
F
*N’existe que sur certains modèles
X
C
